06 绘图类
题型特点
考查方向
常见设问形式
依据图文资
料，绘制地
理图表，通
过图表分析
地理事物之
间的关系、
考查学生读
图、绘图能
力
1.根据数据表格绘制统计图；
2.根据等高线地形图，绘制地形剖面图；
3.在等高线地形图上，标注水库等大型工程位
置；
4.根据等压(温)线，绘制天气系统及移动方
向；
5.根据等值线图，绘制某线路沿途地理要素的
变化；
6.按规律连接图中数据点，绘制等值线
1.用符号在图中适当位置绘出冷锋、暖锋；
2.依据表中数据，绘制统计图，并分析其变
化趋势(相互关系);
3.绘制沿××线降水量(积温、太阳辐射量等)
变化曲线图，并据图描述其空间分布特
点；
4.在图中绘制××路线图；
5.将图中××值相同的点连起来，绘制等××
线图，并描述其分布规律
第一步：
绘图准备
1.根据设问要求，确定绘制的图表类型；
2.明确绘图符号、点、线、面的要求；
3.研究图文材料，理清已知数据的关系
第二步：
答题技巧
统计图绘制--
表图转换
①确定绘图范围；
②设置坐标轴，并标注含义：
③设置刻度，并标注数据：
④依据数据和坐标，描点
⑤将坐标点用折线或平滑曲线连接
地形剖面图绘
制
①定线：确定需要绘制的剖面方向，并画出剖面基线：②找点：找出剖面
基线与等值线(等高线、等深线等)的所有交点；
③取尺：根据要求选取地形剖面图的水平比例尺和垂直比例
④建坐标系并作平行线与垂直虚线；
⑤定位：依据原图中控制点的高程，确定剖面图中各点的位
⑥点点相连：用平滑曲线连接各点
锋面系统绘制
找到等压线闭合、中心气压较低的气旋，等压线弯曲度较大的槽就是锋线
位置，用平滑锋面符号沿槽线绘出即可。位于气旋西部为冷锋，位于气旋
东部的为暖锋
水库大坝的绘
制
①在地形图上找出河流流经的盆地或宽谷；
②确定河流流出盆地的谷口位置；
③在谷口位置，垂直于等高线、按要求绘出大坝的长度
第三步：
精准绘图
画图时线条要清晰、流畅，形状尽量准确规范，若是画立体图形，注意透视关系
的正确呈现。如有需要，清晰准确地标注出图中关键部分、重要数据等，便于他人理解。
完成后检查是否符合题意、有无遗漏细节、绘图是否准确美观等，及时修正完善。
（2024 天津卷，7-8）4 月下旬某日，华北地区某市经历了一次锋面天气过程，气象小组利用该市近地
面到3 千米高空风场图（下图），研究该天气系统。据此完成下面小题。
1
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
1.（绘制锋面高度位置图） 经研究，绘制出的不同时刻锋面高度位置图与实际相符的是（ ）
A.
B.
C.
D.
2.（盐底辟构造的油气成藏实践应用）（2024 河北卷，19）阅读图文材料，完成下列要求。
滨里海盆地南邻里海，东邻乌拉尔山，油气资源丰富。盆地东部发育一套巨厚盐层，在乌拉尔造山运
动产生的区域挤压力和上覆地层差异压力等共同作用下，盐发生塑性流动，导致盐底辟构造形成（下图）。
盐层不仅为其下伏泥灰岩（可生油气且可储油气）中的油气藏提供了优质封盖层，也为其上覆砂岩（不生
油气但可储油气）中的油气成藏提供了封堵条件。
在上图（d ）地层中，存在由盐层封堵（盖）而利于油气成藏的部位，请用“ • ”
在盐层中的上覆地层和下伏地层中各标出一个来。
2
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

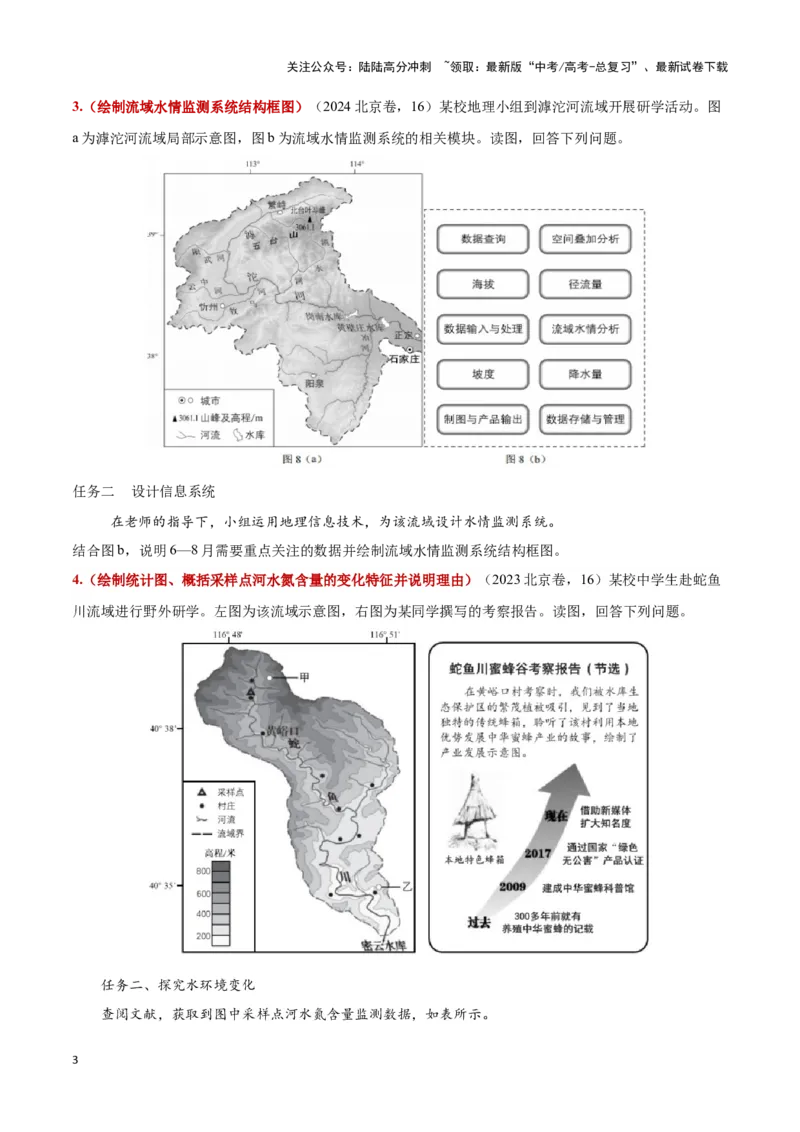

3.（绘制流域水情监测系统结构框图）（2024 北京卷，16）某校地理小组到滹沱河流域开展研学活动。图
a 为滹沱河流域局部示意图，图b 为流域水情监测系统的相关模块。读图，回答下列问题。
任务二 设计信息系统
在老师的指导下，小组运用地理信息技术，为该流域设计水情监测系统。
结合图b，说明6—8 月需要重点关注的数据并绘制流域水情监测系统结构框图。
4.（绘制统计图、概括采样点河水氮含量的变化特征并说明理由）（2023 北京卷，16）某校中学生赴蛇鱼
川流域进行野外研学。左图为该流域示意图，右图为某同学撰写的考察报告。读图，回答下列问题。
任务二、探究水环境变化
查阅文献，获取到图中采样点河水氮含量监测数据，如表所示。
3
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

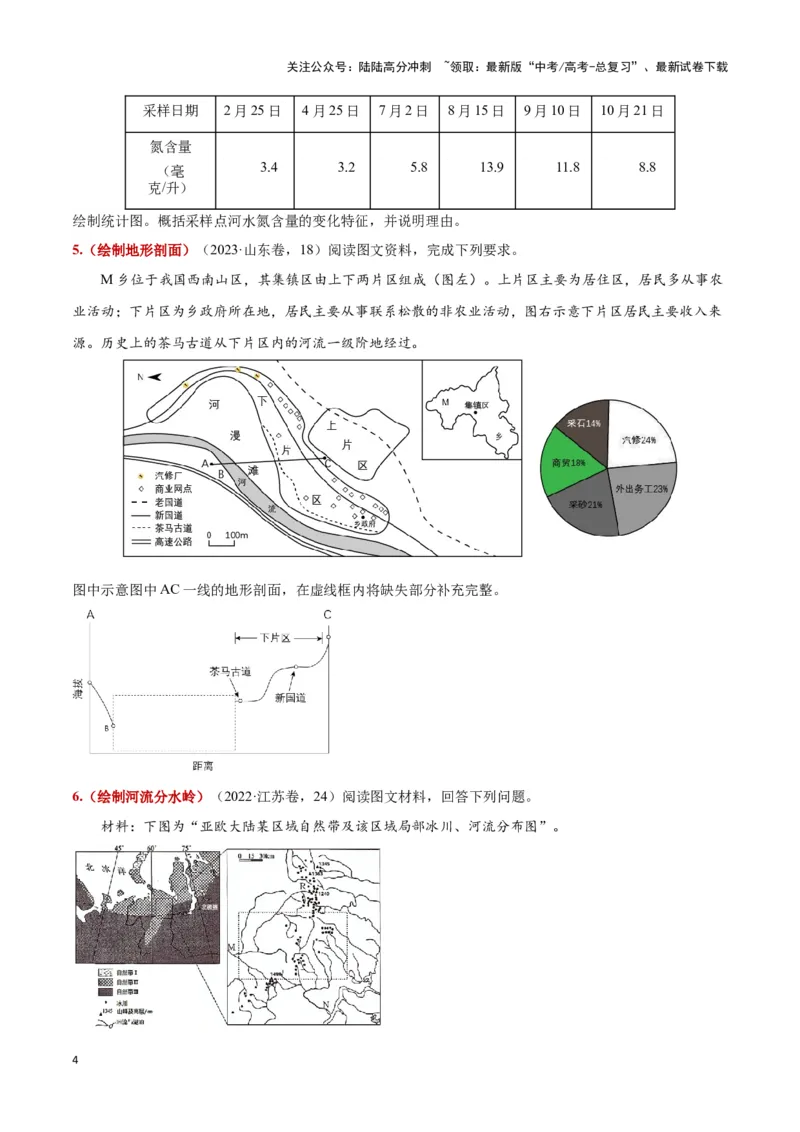

采样日期
2 月25 日
4 月25 日
7 月2 日
8 月15 日
9 月10 日
10 月21 日
氮含量
（毫
克/升）
3.4
3.2
5.8
13.9
11.8
8.8
绘制统计图。概括采样点河水氮含量的变化特征，并说明理由。
5.（绘制地形剖面）（2023·山东卷，18）阅读图文资料，完成下列要求。
M 乡位于我国西南山区，其集镇区由上下两片区组成（图左）。上片区主要为居住区，居民多从事农
业活动；下片区为乡政府所在地，居民主要从事联系松散的非农业活动，图右示意下片区居民主要收入来
源。历史上的茶马古道从下片区内的河流一级阶地经过。
图中示意图中AC 一线的地形剖面，在虚线框内将缺失部分补充完整。
6.（绘制河流分水岭）（2022·江苏卷，24）阅读图文材料，回答下列问题。
材料：下图为“亚欧大陆某区域自然带及该区域局部冰川、河流分布图”。
4
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载

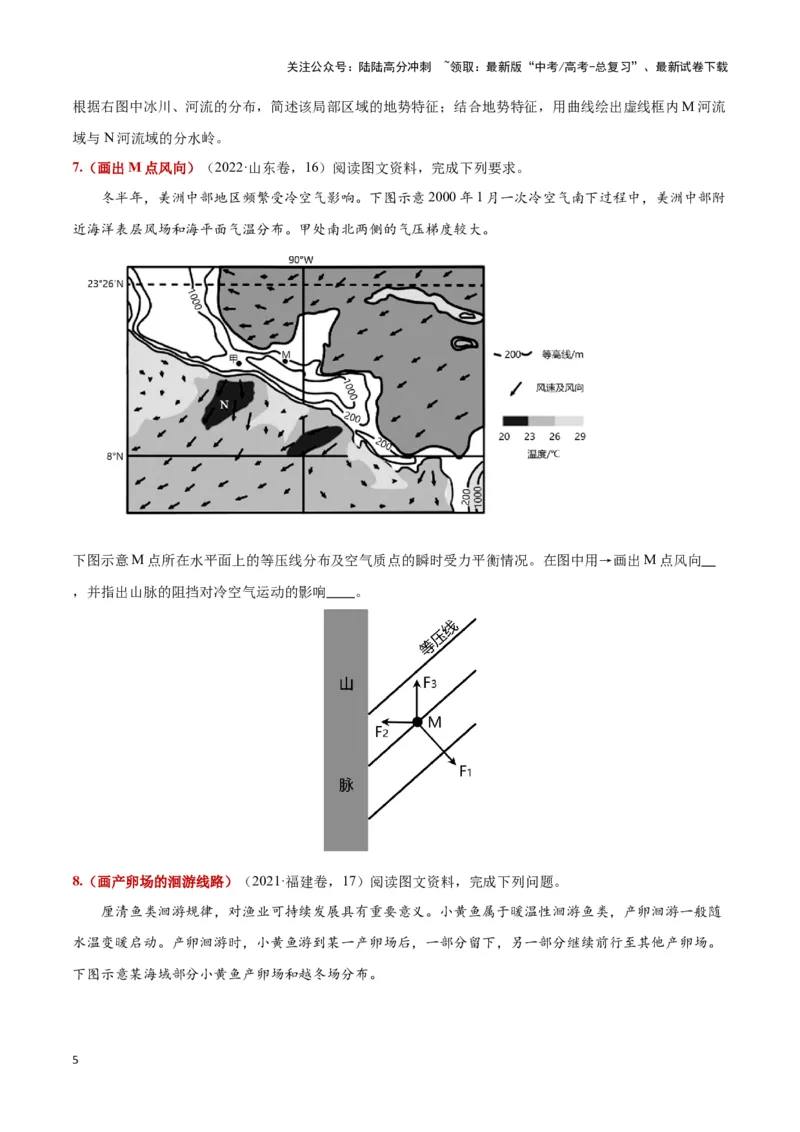

根据右图中冰川、河流的分布，简述该局部区域的地势特征；结合地势特征，用曲线绘出虚线框内M 河流
域与N 河流域的分水岭。
7.（画出M 点风向）（2022·山东卷，16）阅读图文资料，完成下列要求。
冬半年，美洲中部地区频繁受冷空气影响。下图示意2000 年1 月一次冷空气南下过程中，美洲中部附
近海洋表层风场和海平面气温分布。甲处南北两侧的气压梯度较大。
下图示意M 点所在水平面上的等压线分布及空气质点的瞬时受力平衡情况。在图中用→画出M 点风向
，并指出山脉的阻挡对冷空气运动的影响 。
8.（画产卵场的洄游线路）（2021·福建卷，17）阅读图文资料，完成下列问题。

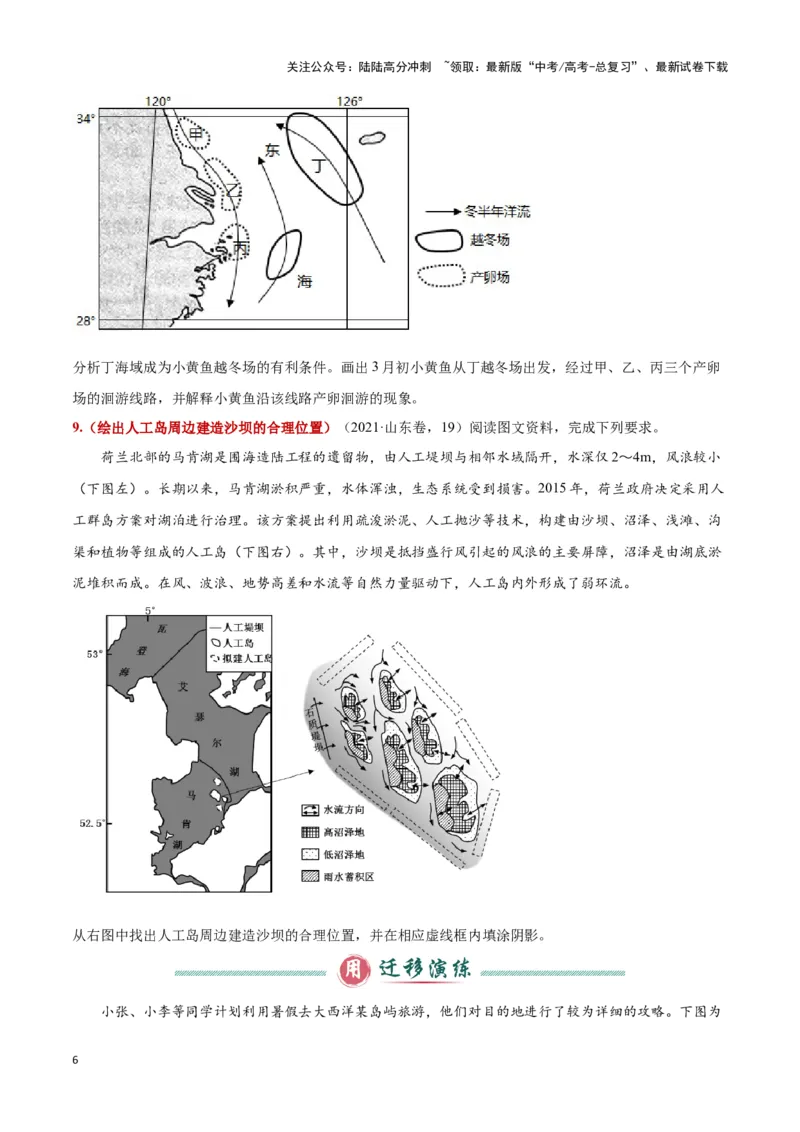

厘清鱼类洄游规律，对渔业可持续发展具有重要意义。小黄鱼属于暖温性洄游鱼类，产卵洄游一般随
水温变暖启动。产卵洄游时，小黄鱼游到某一产卵场后，一部分留下，另一部分继续前行至其他产卵场。
下图示意某海域部分小黄鱼产卵场和越冬场分布。
5
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
分析丁海域成为小黄鱼越冬场的有利条件。画出3 月初小黄鱼从丁越冬场出发，经过甲、乙、丙三个产卵
场的洄游线路，并解释小黄鱼沿该线路产卵洄游的现象。
9.（绘出人工岛周边建造沙坝的合理位置）（2021·山东卷，19）阅读图文资料，完成下列要求。
荷兰北部的马肯湖是围海造陆工程的遗留物，由人工堤坝与相邻水域隔开，水深仅2～4m，风浪较小
（下图左）。长期以来，马肯湖淤积严重，水体浑浊，生态系统受到损害。2015 年，荷兰政府决定采用人
工群岛方案对湖泊进行治理。该方案提出利用疏浚淤泥、人工抛沙等技术，构建由沙坝、沼泽、浅滩、沟
渠和植物等组成的人工岛（下图右）。其中，沙坝是抵挡盛行风引起的风浪的主要屏障，沼泽是由湖底淤
泥堆积而成。在风、波浪、地势高差和水流等自然力量驱动下，人工岛内外形成了弱环流。
从右图中找出人工岛周边建造沙坝的合理位置，并在相应虚线框内填涂阴影。
小张、小李等同学计划利用暑假去大西洋某岛屿旅游，他们对目的地进行了较为详细的攻略。下图为
6
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
该岛屿等高线地形图，图中等高距为200m。据此完成下面小题。
1．（2025·海南省三亚市·高三12 月质检）绘制沿②地—③地一线的地形剖面图，要求突出地势起伏加大
的效果，绘图时采用的做法是（ ）
A．比例尺不变，适当扩大图幅
B．水平比例尺不变，适当扩大垂直比例尺
C．比例尺不变，适当缩小图幅
D．垂直比例尺不变，适当扩大水平比例尺
2．（2025·河北省承德市承德县第一中学·高三10 月质检）阅读图文材料，完成下列要求。
楚科奇海有海冰分布，冰下普遍生长有藻类等浮游植物。光照对楚科奇海浮游植物分布影响较小，
阿拉斯加沿岸流、白令海夏季水对楚科奇海浮游植物的生长具有显著影响。下图示意楚科奇海及部分环流。
补绘图中洋流箭头，并分析阿拉斯加沿岸流对楚科奇海浮游植物生长的作用。
3．（2025·北京市中国人民大学附属中学·高三10 月质检）阅读图文资料，回答下列问题。
乍得湖是非洲典型的内陆湖泊，湖水水位季节变化大。早期曾与尼罗河相通，后随着地壳运动与尼
罗河分离，成为内陆湖。从形成到如今，乍得湖湖水盐度始终较低。在乍得湖的东北方向存在地势更低的
博得莱洼地，经监测该洼地的地下水矿物质与乍得湖湖水矿物质组成基本相同，科学家推测其与乍得湖末
盐度较低存在密切关系。图为乍得湖流域范围图。
7
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
结合水循环过程，补绘图中大气水及陆地各类水体之间的补给关系示意图。
4．（2025·江苏省连云港市·高三上期中）阅读图文材料，回答下列问题。
图1 为2024 年10 月12 日8 时亚洲局部地区海平面气压分布图。图2 为哈尔滨2024 年10 月1 日至
16 日气温统计图。
在图1 虚线方框内绘制锋面。
5．（2025·北京市中国人民大学附属中学·高三九调）2020 年5 月27 日，中国珠峰高程测量登山队成功登
顶世界第一高峰珠穆朗玛峰。读图和材料，回答下列问题。
8
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
图左为中国队登山线路示意图，判断登山队员在甲地时能否看到一号营地，绘制地形剖面图并说明理由。
6.（2025·江苏省泰州市海陵区泰州中学·高三10 月质检）阅读图文材料，回答下列问题。
露点是空气因冷却而达到饱和时的温度，其数值越大，反映空气中水汽含量越大。一般情况下，温
度相同时湿空气要比干空气密度小。两个温度相近的干、湿气团相遇所形成的锋，称为干线。干线两侧气
团湿度梯度较大时，往往触发强对流天气。研究表明，河套及周边地区成为我国干线发育的典型地区，下
图为该地区某季节某日14 时部分气象要素示意图。此时图中区域存在一典型干线，数据表明该日白天干线
大致东移，傍晚开始西移并逐渐消失。该季节之后干线出现次数显著减少。
用给定的图例在图中适当位置绘制干线。
7.（2024·四川省南充市·高三下二诊）阅读图文材料，完成下列要求。
浙西山区的甲、乙两溪分别汇入衢江与新宋江某科考队野外考察发现，甲溪流经上方镇时呈急转湾，
溪流湍急，河谷下陡上缓；乙溪界头——长林段河谷滩地上的砾石磨圆度好、大小混杂（最大直径
50cm），且并非来自本地。科考队讨论后认为，甲溪曾袭夺乙溪（河流袭夺是指处于分水岭两侧的河流，
9
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
侵蚀力强的河流能够切穿分水岭，抢夺侵蚀力较弱的河流上游河段），且界头—长林段河谷滩地上的砾石
是其最有力证据。下图为该科考队所绘制的本次考察区域简图。
在图中补充完整被袭夺前的乙溪 ，并说明绘图理由 。
8．（2024·江苏省镇江市·高三下质检）阅读图文材料，回答下列问题。
材料一：沙岭沙山位于江西省北部，介于庐山与鄱阳湖之间。近年来，沙山面积逐年扩大，土地沙
化情况日趋严重。沙山的表面呈现有规律的起伏，特别是在东部临湖一侧，发育一系列顺盛行风延伸的垄
状地形。图1 为“鄱阳湖沙岭沙山位置及等高线地形示意图”。
材料二：沙岭沙山临湖一侧的垄状地形不是纵向沙丘，甚至不是真正的沙丘，而是侵蚀地貌。沙地
的侵蚀地貌以风蚀坑最常见。风蚀坑的形态与地貌部位有关，较陡的迎风坡上一般是伸长的槽形风蚀坑，
沙山临湖一侧具备发育槽形风蚀坑的基本条件。图2 为“沙岭沙山槽形风蚀坑形成演化示意图”。
10
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
在沙岭沙山等高线地形图中用粗曲线绘出垄脊线并说明绘图依据。
9．（2024·山东·一模）阅读图文资料，完成下列要求。
卡奔塔利亚湾地处澳大利亚北部，周边地区的气候类型为干、湿季分明的热带草原气候，卡奔塔利亚
湾有著名的“牵牛花云”景观（右下图），“牵牛花云”形成于海上，呈有序的线状排列，在早晨伴随着
朝霞逐渐向陆地移动，上午到达陆地上空。在伯克敦的观测表明，干季少见“牵牛花云”登陆的现象。左
下图示意常出现“牵牛花云”现象的地理位置。
用箭头绘出卡奔塔利亚湾湿季盛行风向，说明其成因与冷暖干湿性质。
10．（2023·江苏·模拟预测）阅读材料，回答下列问题。
南山地处青海省东北部，属于高原半干旱气候，地质历史时期经历了间歇性抬升，地质构造复杂，主
体部分为被侵蚀殆尽的背斜。南山地表起伏较大且破碎，南、北坡均有植被发育，但南坡植被长势较差。
下图示意某纵跨南山的地质剖面。
11
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
在图中用虚线补绘出断层北侧被侵蚀前的L1 地层剖面。
11．（2023·山东济南·统考三模）阅读图文资料，完成下列要求。
黄水沟河发源于天山中段南缘，流入焉者盆地。河流发育以后，在山前形成一条东西向隆起带，从而
影响了区域水文水系与山前冲积扇的演化。图1 是黄水沟区域分布图，图2 是该区城山前冲洪积扇发育演
化过程。
在图1 中用阴影绘出地下水最丰富的地区，并说明其地下水丰富的原因。
12．（2023·山东潍坊·统考三模）阅读图文资料，完成下列要求。
12
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
尉且(尉犁县-且末县)沙漠公路位于新疆维吾尔自治区塔里木盆地南部，总体 走向为南北向，绝大部
分路段分布在沙漠区，存在不同程度的沙害现象，主要危害形式 为沙埋和风蚀。尉且沙漠公路两侧建立
了包括工程、生物治沙措施的阻-固结合的防沙体系。下图示意尉且沙漠公路五个测点沙丘年移动速率
（m▪a-1）和移动方向（0°或360°为正北。90°为正东）
在图中绘出A、B、C 三个测点的沙丘大致移动方向 ，并指出附近路段沙害较小的测点
。
13．（2023·山东淄博·校联考二模）阅读图文资料，完成下列要求。
某年1 月25 日，我国东北地区出现强寒潮天气，两三天后，东北部的鄂霍次克海发育一个强大低压中
心，其高度达数千米，受其影响，东北地区形成一种特殊的暖锋天气，带来大范围降雪，下图示意该次暖
锋形成时海拔500 米高度天气形势。
用黑实线在图中适当位置绘出该暖锋，并用箭头标注该暖锋移动方向。
13
关注公众号：陆陆高分冲刺 ~领取：最新版“中考/高考-总复习”、最新试卷下载
14．（2023·山东·模拟预测）阅读图文资料，完成下列要求。
2022 年11 月中旬，美国多地雨雪连绵。11 月16 日开始，美国本土东北部多地普降大雪，围绕五大湖
地区的各州刷新多项降雪记录，并造成交通瘫痪、基础设施损坏等灾害。有专家分析，“大湖效应”对五
大湖地区暴雪起了重要作用。下图为2022 年11 月18 日某时刻北美洲部分地区地面天气简图。图示时刻，
丹佛的风速比底特律小。
结合所学知识分析丹佛风速比底特律小的原因，并在答题卡相应图中绘出底特律的风向。
15．（2023·山东临沂·沂水县第一中学校考模拟预测）阅读图文材料，完成下列要求。
西藏察雅县瓦约村地处横断山区，此处泥石流多发，澜沧江流经该地。该地有一处形成于2 万年前的
巨型泥石流堆积体。泥石流堆积体对流经此处的澜沧江改道起到了重要作用。图甲为该河段示意图，图乙
为该处河滩上堆积物分布示意图。
绘出简单的示意图，表示澜沧江参与的水循环类型。
