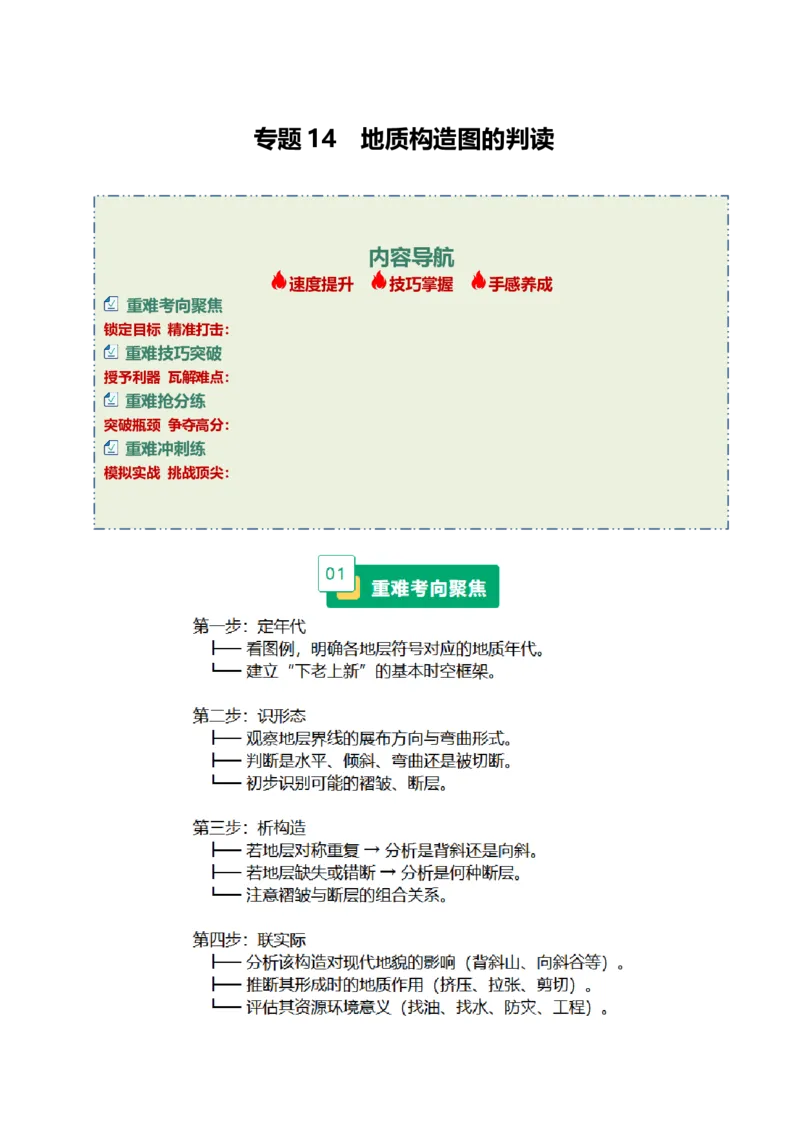

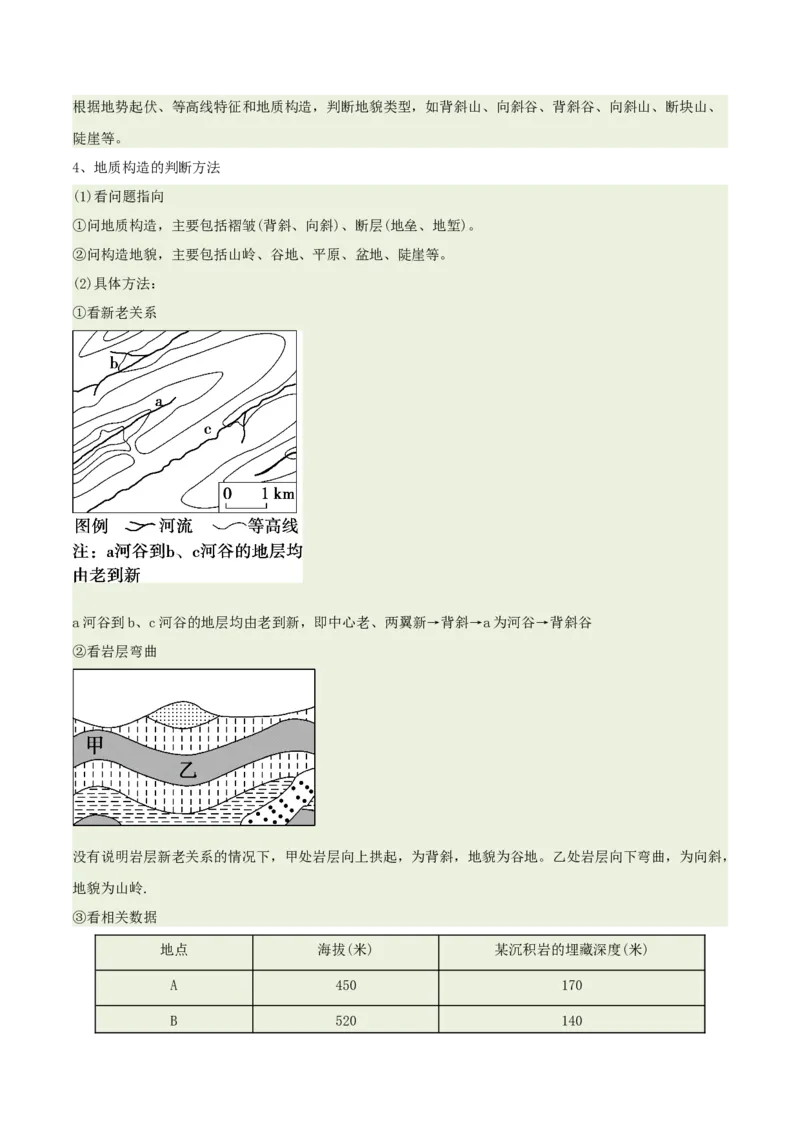

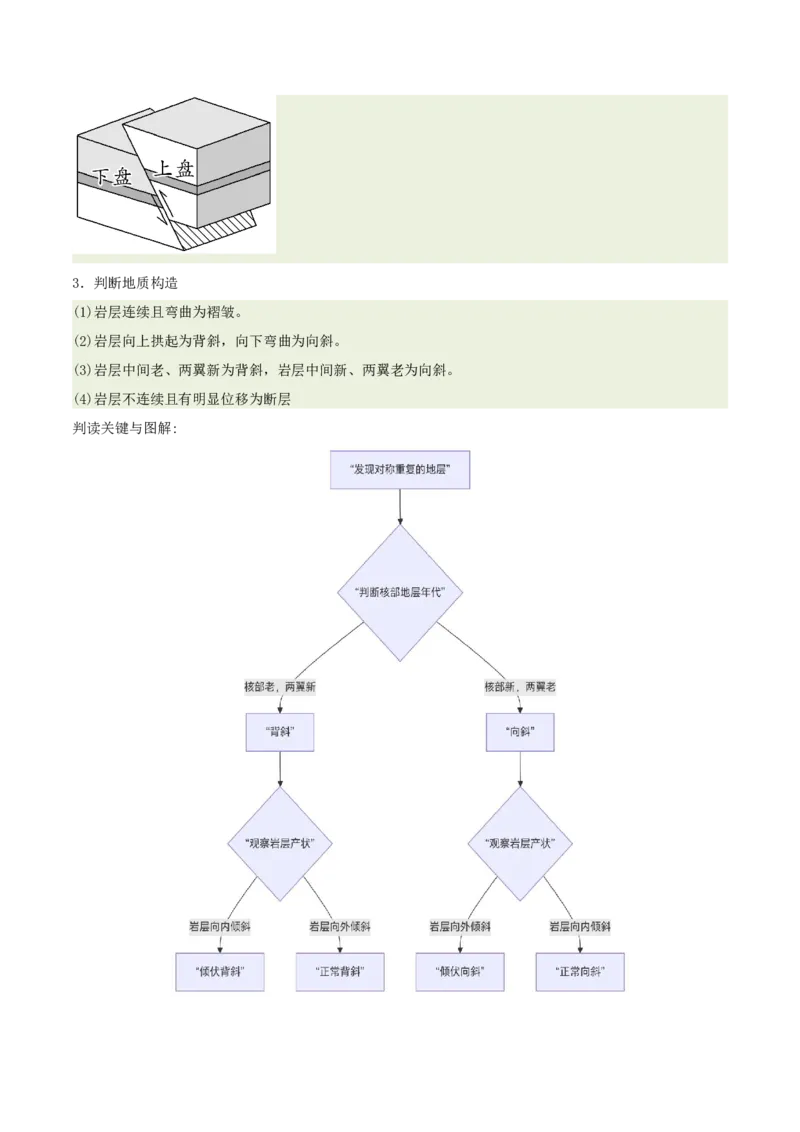

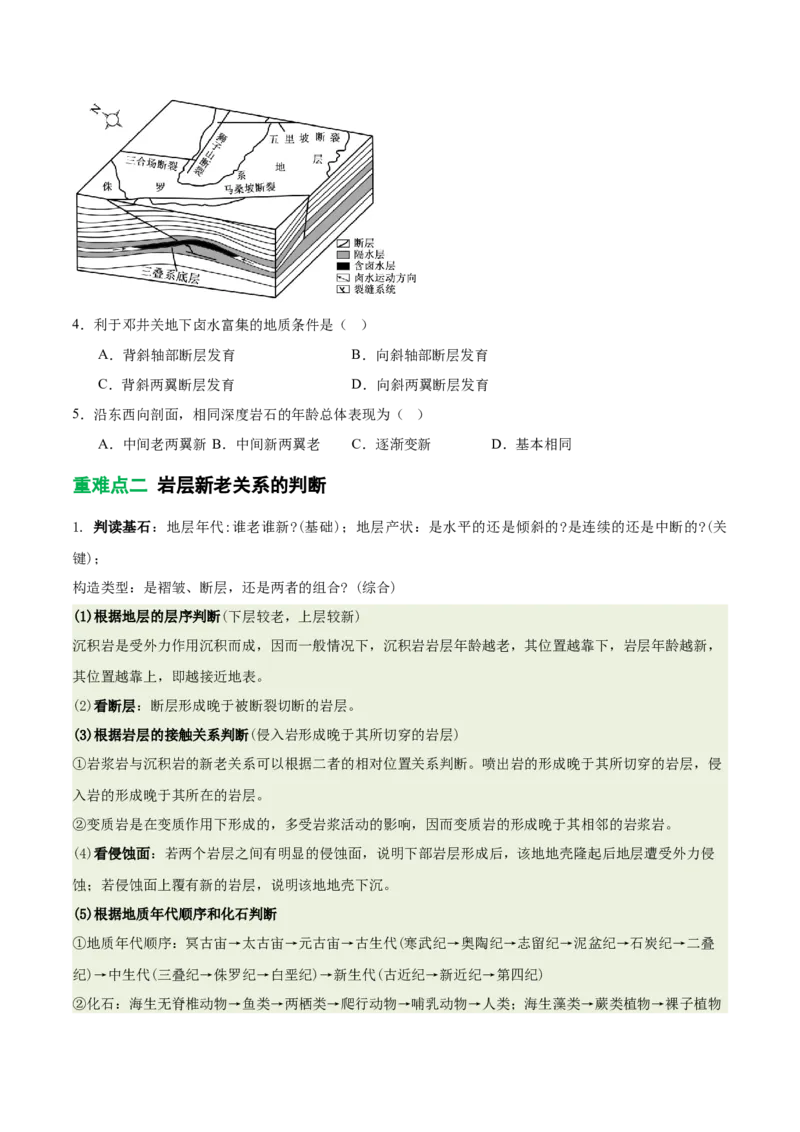

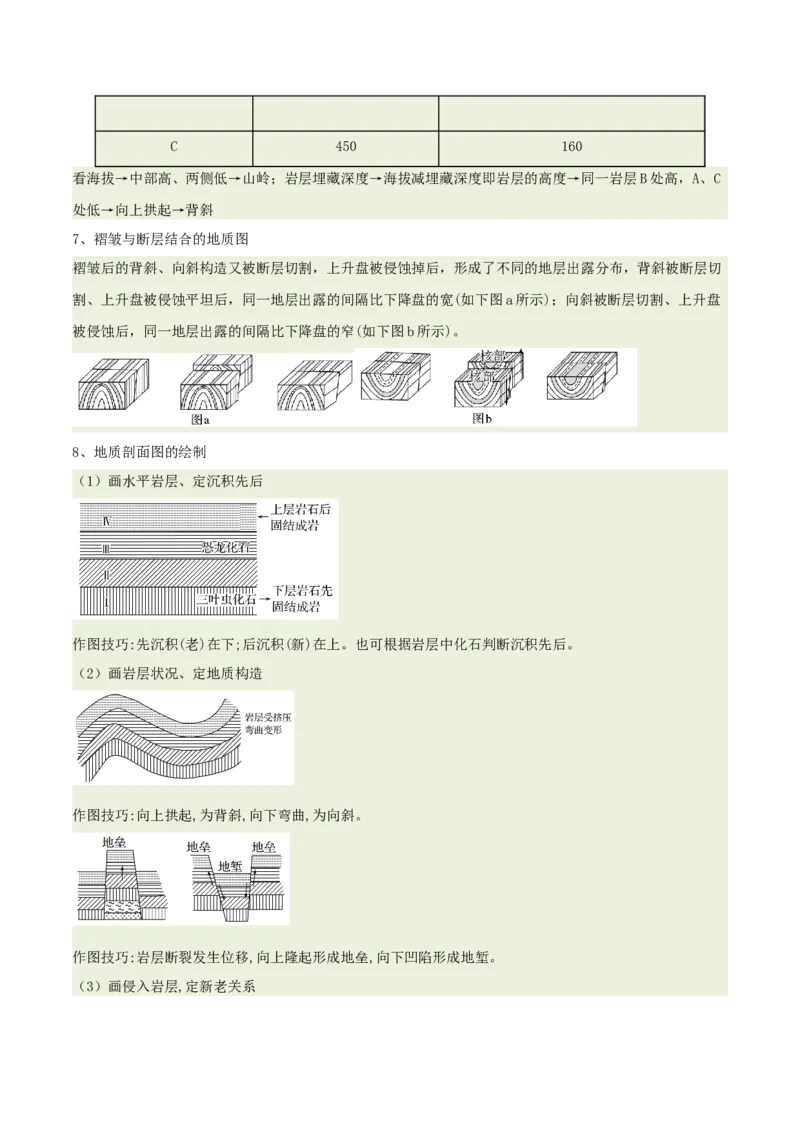

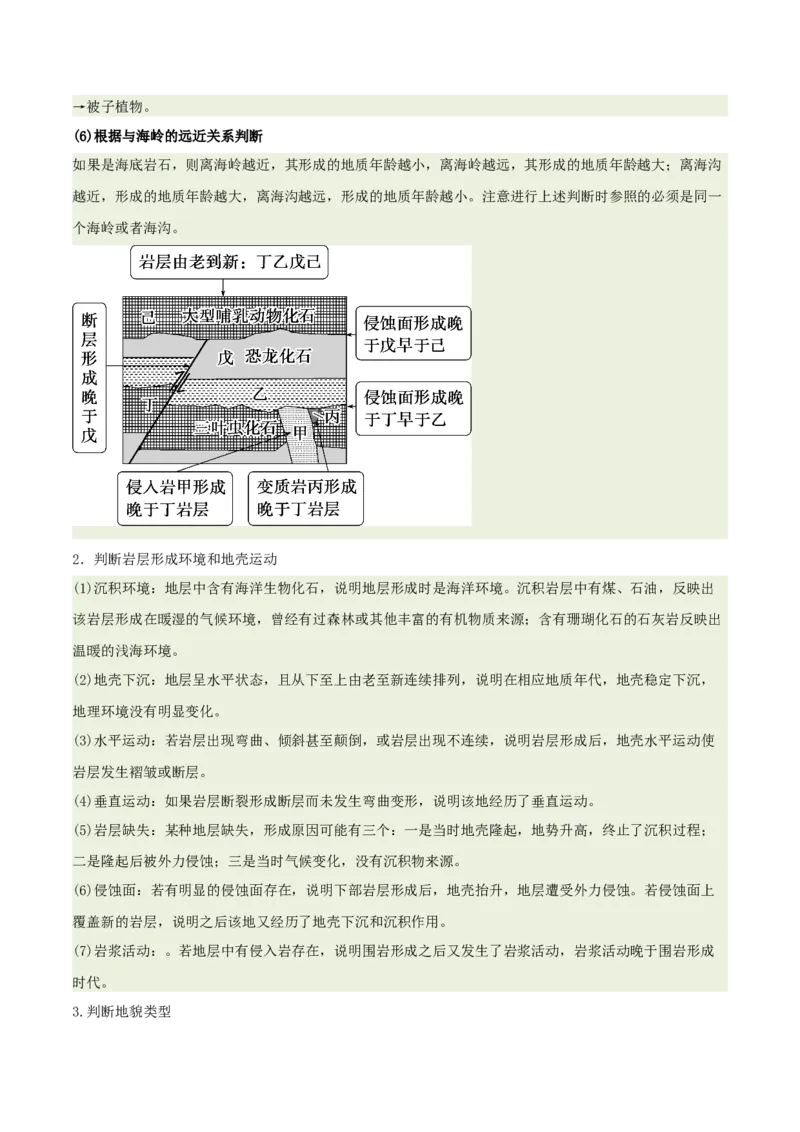

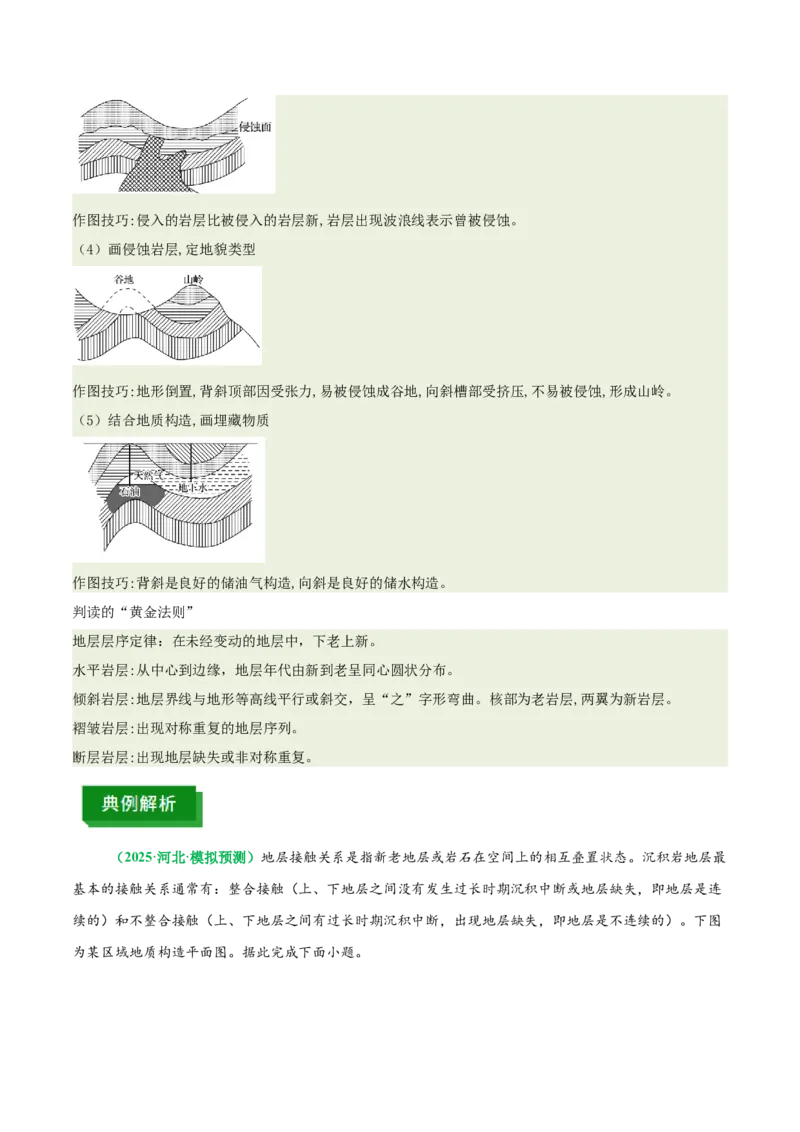

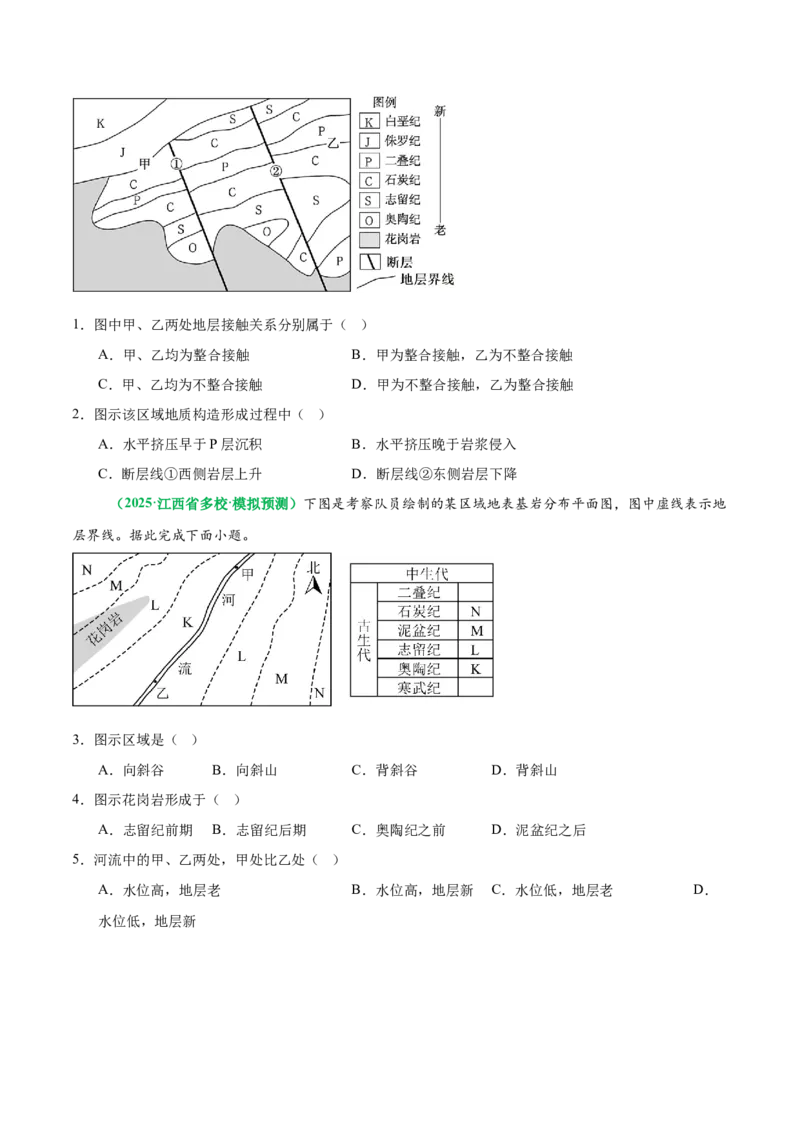

专题14 地质构造图的判读 内容导航 速度提升 技巧掌握 手感养成 重难考向聚焦 锁定目标 精准打击： 重难技巧突破 授予利器 瓦解难点： 重难抢分练 突破瓶颈 争夺高分： 重难冲刺练 模拟实战 挑战顶尖： 重难点一 地质构造与构造地貌 一、地质构造：是地壳运动导致的岩层变形、变位，是地壳运动的“足迹”，如褶皱、断层，与地表形态 无关，关键是看地下岩层的弯曲状况、新老关系、是否连续。 二、构造地貌：是在地质构造基础上形成的地表形态，如向斜谷、向斜山、背斜谷、背斜山、断块山等。 三、褶皱和断层的比较 1、褶皱和断层是两种基本的地质构造类型，二者在产生原因、结构特征和形成的地貌方面存在明显的区 别，如下: 背斜岩层:向上拱起, 中心部分岩层较老，两翼岩层较新 向斜岩层:向下弯曲, 中心部分岩层较新，两翼岩层较老 背斜常形成山岭；地形倒置：背斜顶部受张力，常被侵蚀成谷地。 常形成谷地或盆地；地形倒置：向斜槽部受挤压，不易被侵蚀，常形成山岭。 2、断层：岩层受力断裂并沿断裂面发生明显的位移. 断层相对上升的一侧，常成为块状山或高地；相对下沉的一侧，常形成谷地或低地；在山地，断层沿线常 发育成沟谷、河流，有时形成泉、湖泊 正断层：上盘相对下降、下盘相对上升的断层。主要是受到拉张力和重力作用，多出现于张裂性板块边界。 逆断层：上盘相对上升、下盘相对下降的断层。主要由水平挤压与重力作用而形成。 3．判断地质构造 (1)岩层连续且弯曲为褶皱。 (2)岩层向上拱起为背斜，向下弯曲为向斜。 (3)岩层中间老、两翼新为背斜，岩层中间新、两翼老为向斜。 (4)岩层不连续且有明显位移为断层 判读关键与图解: 4.实践意义： 背斜：是良好的储油、储气构造。 向斜：是良好的储水构造。 工程建设：隧道应避开张力作用的背斜顶部，优先选择稳定的向斜核部。 矿产资源：矿液常沿断层裂隙填充,形成矿脉。 工程建设：水库大坝、核电站、交通隧道等重大工程必须避开活动断层。 地质灾害：活动断层是地震的根源。 （2025·河南南阳·模拟预测）甘肃西部的党河南山构造运动活跃，下图示意该山地某一段的地质剖面 图，图中第四纪砾石层大多数砾石的砾径为2~5cm，砾石成分主要为变质砂岩。据此完成下面小题。 1．甲处沟谷的构造形态属于（ ） A．背斜 B．向斜 C．地垒 D．地堑 2．根据图示信息，可推断断层大致发生在（ ） A．第三纪砾岩形成前 B．第三纪砾岩形成时期 C．第四纪砾石层形成前 D．第四纪砾石层形成后 3．断层两侧的砾石层没有发生明显错位，原因可能是该层（ ） A．岩层坚实，未发生断层 B．岩石质变，出现新变质岩 C．岩层疏松，上方砾石崩塌覆盖 D．岩层缺失，被人类活动破坏 （2025·福建省百校联考·模拟预测）四川盆地西南的自贡地区拥有众多储卤构造，地表出露地层为侏 罗系陆相红层砂岩、泥岩，地下卤水资源主要赋存于地下的三叠系白云岩（属碳酸盐岩）储层中。下图示 意自贡邓井关地区含卤水分布模式。据此完成下面小题。 4．利于邓井关地下卤水富集的地质条件是（ ） A．背斜轴部断层发育 B．向斜轴部断层发育 C．背斜两翼断层发育 D．向斜两翼断层发育 5．沿东西向剖面，相同深度岩石的年龄总体表现为（ ） A．中间老两翼新B．中间新两翼老 C．逐渐变新 D．基本相同 重难点二 岩层新老关系的判断 1. 判读基石：地层年代:谁老谁新?(基础)；地层产状：是水平的还是倾斜的?是连续的还是中断的?(关 键)； 构造类型：是褶皱、断层，还是两者的组合? (综合) (1)根据地层的层序判断(下层较老，上层较新) 沉积岩是受外力作用沉积而成，因而一般情况下，沉积岩岩层年龄越老，其位置越靠下，岩层年龄越新， 其位置越靠上，即越接近地表。 (2)看断层：断层形成晚于被断裂切断的岩层。 (3)根据岩层的接触关系判断(侵入岩形成晚于其所切穿的岩层) ①岩浆岩与沉积岩的新老关系可以根据二者的相对位置关系判断。喷出岩的形成晚于其所切穿的岩层，侵 入岩的形成晚于其所在的岩层。 ②变质岩是在变质作用下形成的，多受岩浆活动的影响，因而变质岩的形成晚于其相邻的岩浆岩。 (4)看侵蚀面：若两个岩层之间有明显的侵蚀面，说明下部岩层形成后，该地地壳隆起后地层遭受外力侵 蚀；若侵蚀面上覆有新的岩层，说明该地地壳下沉。 (5)根据地质年代顺序和化石判断 ①地质年代顺序：冥古宙→太古宙→元古宙→古生代(寒武纪→奥陶纪→志留纪→泥盆纪→石炭纪→二叠 纪)→中生代(三叠纪→侏罗纪→白垩纪)→新生代(古近纪→新近纪→第四纪) ②化石：海生无脊椎动物→鱼类→两栖类→爬行动物→哺乳动物→人类；海生藻类→蕨类植物→裸子植物 →被子植物。 (6)根据与海岭的远近关系判断 如果是海底岩石，则离海岭越近，其形成的地质年龄越小，离海岭越远，其形成的地质年龄越大；离海沟 越近，形成的地质年龄越大，离海沟越远，形成的地质年龄越小。注意进行上述判断时参照的必须是同一 个海岭或者海沟。 2．判断岩层形成环境和地壳运动 (1)沉积环境：地层中含有海洋生物化石，说明地层形成时是海洋环境。沉积岩层中有煤、石油，反映出 该岩层形成在暖湿的气候环境，曾经有过森林或其他丰富的有机物质来源；含有珊瑚化石的石灰岩反映出 温暖的浅海环境。 (2)地壳下沉：地层呈水平状态，且从下至上由老至新连续排列，说明在相应地质年代，地壳稳定下沉， 地理环境没有明显变化。 (3)水平运动：若岩层出现弯曲、倾斜甚至颠倒，或岩层出现不连续，说明岩层形成后，地壳水平运动使 岩层发生褶皱或断层。 (4)垂直运动：如果岩层断裂形成断层而未发生弯曲变形，说明该地经历了垂直运动。 (5)岩层缺失：某种地层缺失，形成原因可能有三个：一是当时地壳隆起，地势升高，终止了沉积过程； 二是隆起后被外力侵蚀；三是当时气候变化，没有沉积物来源。 (6)侵蚀面：若有明显的侵蚀面存在，说明下部岩层形成后，地壳抬升，地层遭受外力侵蚀。若侵蚀面上 覆盖新的岩层，说明之后该地又经历了地壳下沉和沉积作用。 (7)岩浆活动：。若地层中有侵入岩存在，说明围岩形成之后又发生了岩浆活动，岩浆活动晚于围岩形成 时代。 3.判断地貌类型 根据地势起伏、等高线特征和地质构造，判断地貌类型，如背斜山、向斜谷、背斜谷、向斜山、断块山、 陡崖等。 4、地质构造的判断方法 (1)看问题指向 ①问地质构造，主要包括褶皱(背斜、向斜)、断层(地垒、地堑)。 ②问构造地貌，主要包括山岭、谷地、平原、盆地、陡崖等。 (2)具体方法： ①看新老关系 a 河谷到b、c 河谷的地层均由老到新，即中心老、两翼新→背斜→a 为河谷→背斜谷 ②看岩层弯曲 没有说明岩层新老关系的情况下，甲处岩层向上拱起，为背斜，地貌为谷地。乙处岩层向下弯曲，为向斜， 地貌为山岭. ③看相关数据 地点 海拔(米) 某沉积岩的埋藏深度(米) A 450 170 B 520 140 C 450 160 看海拔→中部高、两侧低→山岭；岩层埋藏深度→海拔减埋藏深度即岩层的高度→同一岩层B 处高，A、C 处低→向上拱起→背斜 7、褶皱与断层结合的地质图 褶皱后的背斜、向斜构造又被断层切割，上升盘被侵蚀掉后，形成了不同的地层出露分布，背斜被断层切 割、上升盘被侵蚀平坦后，同一地层出露的间隔比下降盘的宽(如下图a 所示)；向斜被断层切割、上升盘 被侵蚀后，同一地层出露的间隔比下降盘的窄(如下图b 所示)。 8、地质剖面图的绘制 （1）画水平岩层、定沉积先后 作图技巧:先沉积(老)在下;后沉积(新)在上。也可根据岩层中化石判断沉积先后。 （2）画岩层状况、定地质构造 作图技巧:向上拱起,为背斜,向下弯曲,为向斜。 作图技巧:岩层断裂发生位移,向上隆起形成地垒,向下凹陷形成地堑。 （3）画侵入岩层,定新老关系 作图技巧:侵入的岩层比被侵入的岩层新,岩层出现波浪线表示曾被侵蚀。 （4）画侵蚀岩层,定地貌类型 作图技巧:地形倒置,背斜顶部因受张力,易被侵蚀成谷地,向斜槽部受挤压,不易被侵蚀,形成山岭。 （5）结合地质构造,画埋藏物质 作图技巧:背斜是良好的储油气构造,向斜是良好的储水构造。 判读的“黄金法则” 地层层序定律：在未经变动的地层中，下老上新。 水平岩层:从中心到边缘，地层年代由新到老呈同心圆状分布。 倾斜岩层:地层界线与地形等高线平行或斜交，呈“之”字形弯曲。核部为老岩层,两翼为新岩层。 褶皱岩层:出现对称重复的地层序列。 断层岩层:出现地层缺失或非对称重复。 （2025·河北·模拟预测）地层接触关系是指新老地层或岩石在空间上的相互叠置状态。沉积岩地层最 基本的接触关系通常有：整合接触（上、下地层之间没有发生过长时期沉积中断或地层缺失，即地层是连 续的）和不整合接触（上、下地层之间有过长时期沉积中断，出现地层缺失，即地层是不连续的）。下图 为某区域地质构造平面图。据此完成下面小题。 1．图中甲、乙两处地层接触关系分别属于（ ） A．甲、乙均为整合接触 B．甲为整合接触，乙为不整合接触 C．甲、乙均为不整合接触 D．甲为不整合接触，乙为整合接触 2．图示该区域地质构造形成过程中（ ） A．水平挤压早于P 层沉积 B．水平挤压晚于岩浆侵入 C．断层线①西侧岩层上升 D．断层线②东侧岩层下降 （2025·江西省多校·模拟预测）下图是考察队员绘制的某区域地表基岩分布平面图，图中虚线表示地 层界线。据此完成下面小题。 3．图示区域是（ ） A．向斜谷 B．向斜山 C．背斜谷 D．背斜山 4．图示花岗岩形成于（ ） A．志留纪前期 B．志留纪后期 C．奥陶纪之前 D．泥盆纪之后 5．河流中的甲、乙两处，甲处比乙处（ ） A．水位高，地层老 B．水位高，地层新 C．水位低，地层老 D． 水位低，地层新 重难点三 地质构造类试题的解题思路 地质构造类试题的解题思路 确定岩层新老关系 (1)一般情况：岩层呈水平状态，新老关系是下老上新或先老后新(如图中由老到新依次是⑦⑥④③②①)。 (2)岩层中有侵入岩存在：说明原岩层形成后又发生了岩浆活动(如图中由老到新依次是⑦⑥④⑤)。 (3)岩浆活动使原岩层某部位发生变质：变质岩的形成晚于其相邻的岩浆岩(如图中由老到新依次是 ⑦⑥④⑤⑧)。 (4)断层切断：看切断了哪些岩层(如图中明确看出断层切断了⑦⑥④⑤③)，则断层发生于这些岩层之后。 (5)新的沉积物(岩)：图中①形成于断层之后(未被断层切断)，并覆盖了原有地貌。 依据地质剖面图推断内力动态过程 (1)确定岩层形成的早晚 水平岩层→上面的形成晚，下面的形成早；发生断层→岩石形成早于断层的形成；侵入岩体→侵入岩体要 比被侵入的岩层新。 (2)河流阶地的形成 地壳抬升，河流下切侵蚀→阶地上有沉积物(层)→地壳稳定，河流泥沙沉积→河流阶地 (3)判断岩层的缺失原因 地壳隆起，地势太高，终止了沉积过程(缺少沉积环境)；气候变化，没有了沉积物来源(缺少沉积物);当地 壳隆起后,原有沉积物被剥蚀完毕(缺少保存环境)。 (4)地质构造的形成过程 ①沉积作用→形成沉积岩→水平挤压发生弯曲→褶皱。 ②水平岩层,受张力或挤压力→断裂并发生位移→形成断层→断块山(上升岩块)、谷地或洼地(下沉岩块)。 (5)地下溶洞的形成 海洋沉积环境→深厚的石灰岩→水的溶蚀作用，形成溶洞 →水的沉积作用，形成石笋、石钟乳和石柱等。 地质构造图的判读步骤之内外力作用的先后顺序 ①地质作用发生的顺序，通常先内力作用再外力作用，地壳抬升，容易被侵蚀，地壳下降容易发生沉积作 用 ②除喷出型岩浆岩之外，其他岩石出露地表均需先经地壳抬升，再经历风化、侵蚀等外力作用 ③沉积岩的形成前需先经地壳下降 ④褶皱形成与岩层形成之后 注意：地质剖面图会结合岩溶地貌（喀斯特地貌）和地质年代表考查 深度思维：构造的“前世今生” 阶段性分析：一个区域的地质图，往往是多期构造运动叠加的结果。例如，先褶皱，后断层；或先沉积， 后隆起，再侵蚀。 剥蚀作用的影响：我们看到的地质图是长期风化剥蚀后的截面。图中出露的老地层，可能正是因为其上覆 的新地层被剥蚀掉了。这解释了为何背斜核部会出露老地层。 “将今论古”：利用现代正在发生的地质过程(如地震、火山活动)来反推地质历史时期类似构造的形成机 制。 （2025·河北省唐山市部分校·模拟预测）不整合面是指上下两套不同时代地层之间出现过沉积间断或 地层缺失的面。简单来说，就是地层的沉积过程不是连续的。下图为某地地质剖面图，其中a 为侵入岩， b、c、d、e、f 为沉积岩。据此完成下面小题。 1．图中岩层由老到新的排列顺序是（ ） A．f—e—d—c—b—a B．b—c—d—e—a—f C．b—a—c—d—e—f D．a—b—c—d—e—f 2．推测图中不整合面最可能形成于（ ） A．a—d 形成之间B．a—e 形成之间 C．f—e 形成之间 D．d—e 形成之间 3．图中不整合面形成后的地质作用依次是（ ） A．地壳下沉—沉积作用—岩浆侵入—沉积作用 B．地壳抬升—沉积作用—地壳下沉—岩浆侵入 C．岩浆侵入—地壳下沉—沉积作用—侵蚀作用 D．地壳抬升—侵蚀作用—岩浆侵入—沉积作用 （2025·江苏苏州·模拟预测）盐底辟，是地下深层、可塑性极强的岩盐层（古海洋海盐结晶形成）在 差异浮力的作用下，向上流动并刺穿上覆岩层（湖相沉积层）的构造现象。下图为新疆库车盆地某地盐底 辟构造外形示意图。据此完成下面小题。 4．根据图中岩层分布，推测该地地理环境演变（ ） A．古海洋→古湖泊 B．古海洋→古沙漠 C．古湖泊→古海洋 D． 古沙漠→古湖泊 5．库车盆地盐底辟构造的演化过程是（ ） ①盐层沉积 ②盐层上拱与刺穿岩层 ③构造挤压作用 ④上覆地层沉积 A．①②③④ B．①②④③ C．①③④② D．①④③② 6．盐底辟构造的形成会导致上覆地层最可能发生（ ） A．水平拉伸形成裂谷 B．水平挤压形成褶皱 C．盐层顶托形成背斜 D．重力作用引发断层 （建议用时：10 分钟） （2025·河北·真题）同生断层是伴随地层沉积过程而生长的断层，即地层边沉积，断层边生长，因此， 同生断层两盘的同期地层相比，下降盘厚度大。下图示意盐丘上部的地堑构造，岩盐在P 形成后上拱并先 后刺穿C 以及P 下部，导致断层F1和F2的初始形成；其后F1和F2的构造活动具有同生断层性质。据此完 成下面小题。 1．导致F1和F2形成的初始构造作用是（ ） A．岩盐上拱 B．地层错动 C．岩盐聚集 D．地层褶皱 2．F1和F2具有同生断层性质的活动（ ） A．始于K 形成后，终于E 沉积前 B．始于C 形成后，终于K 沉积前 C．始于T 形成后，终于K 沉积前 D．始于P 形成后，终于E 沉积前 （2025·江苏·真题）下图为某地地质剖面图，据此完成下面小题。 3．推测该地最新的地质事件是（ ） A．岩层褶皱 B．地壳沉降 C．岩层断裂 D．岩浆侵入 4．图中背斜顶部容易被侵蚀的证据是其顶部（ ） A．更老地层曾出露 B．存在断层 C．存在岩浆的侵入 D．岩性差异 （2025·重庆·真题）铍矿是我国紧缺战略性矿产资源之一。2024 年我国在鄂湘赣交界的幕阜山地区发 现含铍矿的岩体。该岩体是岩浆多期侵入到上覆岩层中冷却形成，后经剥蚀出露地表。为确定岩体形成时 间，研究人员对周边地层进行了详细地质调查。下图示意幕阜山局部地区该类岩体及周边地层分布。据此 完成下面小题。 5. 该地铍矿所在岩体的类型应是（ ） A. 砂页岩 B. 石灰岩 C. 玄武岩 D. 花岗岩 6. 该地铍矿所在岩体形成时间可能是（ ） A. 早于寒武纪，晚于元古宙 B. 早于元古宙，晚于太古宙 C. 早于第四纪，晚于奥陶纪 D. 早于奥陶纪，晚于寒武纪 7. 该地第四纪地层分布区可能发育的地貌是（ ） A. 黄土梁 B. V 形谷 C. 火山锥 D. 落水洞 8．（2025·河北部分中学·模拟预测）阅读图文材料，完成下列要求。 龙潭槽谷（如下图）位于重庆市酉阳县境内，深处武陵山腹地，年均气温16℃，年均降水量 1470mm，春季多连绵小雨，夏秋多暴雨。龙潭槽谷地处桐麻岭背斜的东南翼，槽谷东侧为逆层坡（岩层 倾向与坡向相反），西侧为顺层坡。槽谷两侧坡脚处分别发育地下河出口及表层溶泉，其中龙洞塘为龙潭 河支流地下河段出口，汇水区面积为66.15km2，含水层厚度大于500m，年均流量589.29L/s；老泉为季节 性岩溶泉，汇水面积为0.9km2，含水层厚度不足100m，年均流量5.26L/s。 (1)判断图中三类岩层年龄的新老关系，并说明理由。 (2)比较龙潭槽谷东西两侧土壤厚度，并说明原因。 (3)分析龙洞塘与老泉流量差异的原因。 （建议用时：20 分钟） （2025·天津·真题）下图为某地的地质剖面示意图。读图文材料，读图，完成下面小题。 1. 该地最可能发现裸子植物化石的岩层是（ ） A. 奥陶纪页岩 B. 二叠纪石灰岩 C. 二叠纪玄武岩 D. 三叠纪粉砂岩 2. 与甲、丙两地相比，乙地曾遭受更强烈侵蚀的主要原因是（ ） A. 岩性差异 B. 气候差异 C. 地质构造差异 D. 地形条件差异 （2025·河南·真题）沉积地层是记录区域环境演化的天然“档案”。塔吉克盆地北临天山、东临帕米 尔高原，地处西风带。古近纪早中期，塔吉克盆地和帕米尔高原地区曾是海洋，并经历多次海侵海退事件。 后随着帕米尔高原抬升，古海洋从塔吉克盆地退出。下图示意塔吉克盆地东北部地层剖面。据此完成下面 小题。 3．塔吉克盆地经历多次海侵海退事件，地层剖面图中可见的证据是（ ） A．浅海沉积地层下有基岩存在 B．浅海沉积地层上有黄土状堆积 C．浅海沉积地层与河流沉积地层交替 D．浅海沉积地层厚度显著大于其它地层 4．从塔吉克盆地东北部地层剖面图可知（ ） A．褶皱发生的时间早于中新世 B．始新世晚期气候趋于干旱 C．古海洋退出时间晚于渐新世 D．渐新世流水侵蚀作用强烈 5．帕米尔高原抬升至开始显著影响西风气流的时期最可能是（ ） A．始新世 B．渐新世 C．中新世 D．上新世 （2025·北京·真题）下图为某古生代和中生代地层的地质剖面示意图。读图，完成下面小题。 6．图中（ ） A．①岩层中发现三叶虫化石 B．②岩层由变质作用形成 C．②岩层曾受到过外力侵蚀 D．③岩层晚于①岩层形成 7．据图判断（ ） A．断层形成早于古生代 B．背斜的形成早于侵蚀面 C．油气藏分布在泥岩中 D．岩层最深处已达上地幔 （2025·东北·真题）科研团队对某区域地层进行调查后，将地层界线绘制在地形图上（下图）。地层 对应的地质年代由老到新为早石炭纪至晚新近纪，其中，中三叠纪至早新近纪之间的地层缺失。据此完成 下面小题。 8．该区域内呈水平分布的地层对应的地质年代是（ ） A．早石炭纪、晚石炭纪 B．中二叠纪、晚二叠纪 C．早三叠纪、中三叠纪 D．早新近纪、晚新近纪 9．早石炭纪至早三叠纪时期，该区域主要经历（ ） A．沉积过程 B．侵蚀过程 C．褶皱变形 D．断裂位移 10．（2025·山东德州·模拟预测）阅读图文材料，完成下列要求。 滇西南地区铜矿成矿地质背景优越，和岩浆活动带来的含矿热液密切相关。如图为滇西南曾家村铜 矿床成矿过程示意图。 (1)据图指出铜矿形成过程中主要的地质作用形式。 (2)判断F1、F2两个断层形成的先后顺序，并说明理由。 (3)描述曾家村铜矿的形成过程。
