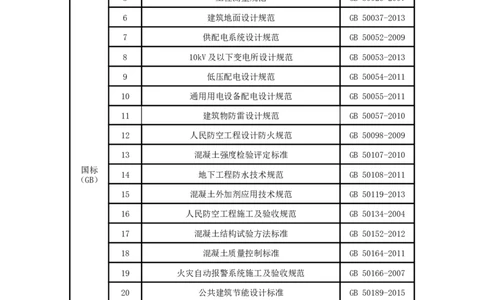

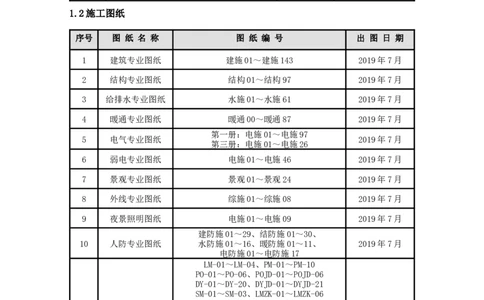

『国家科技传播中心』 《施工组织设计》 目录 1.编制依据 1 ................................................................................................................................... 1.1施工合同...............................................................................................................................1 1.2施工图纸...............................................................................................................................1 1.3主要规范、规程、标准.......................................................................................................2 1.4主要图集...............................................................................................................................7 1.5主要法律法规.......................................................................................................................7 1.6其它.......................................................................................................................................8 2.工程概况 8 ................................................................................................................................... 2.1工程基本情况.......................................................................................................................8 2.2工程建设地点特征...............................................................................................................9 2.3各专业设计简介.................................................................................................................11 2.4室外工程概况.....................................................................................................................27 2.5现场条件.............................................................................................................................28 2.6承包任务划分.....................................................................................................................29 2.7典型平面图、立面图、剖面图..........................................................................................29 2.8工程特点、施工重点、难点分析及对策..........................................................................31 3.施工部署 38 ................................................................................................................................ 3.1施工管理目标.....................................................................................................................38 3.2组织机构.............................................................................................................................39 3.3施工部署.............................................................................................................................44 3.4协调与配合.........................................................................................................................49 4.施工进度计划 50 ...................................................................................................................... 4.1施工阶段目标控制计划.....................................................................................................51 4.2施工总控进度计划及编制说明..........................................................................................52 4.3施工进度关键线路分析.....................................................................................................53 4.4实现工期目标技术措施.....................................................................................................53 5.施工准备与资源配置计划 54 ........................................................................................... 5.1施工准备.............................................................................................................................54 5.2资源配置计划.....................................................................................................................70 6.主要施工方案 77 ...................................................................................................................... 6.1测量工程.............................................................................................................................79 6.2基坑支护、土方开挖工程..................................................................................................81 6.3基础桩工程.........................................................................................................................86 6.4钎探、验槽、垫层、回填土工程......................................................................................87 6.5钢筋工程.............................................................................................................................89 6.6模板工程.............................................................................................................................95 i『国家科技传播中心』 《施工组织设计》 6.7混凝土工程.......................................................................................................................101 6.8钢结构工程.......................................................................................................................107 6.9钢筋桁架楼承板施工方案工程........................................................................................119 6.10砌体工程.........................................................................................................................122 6.11脚手架工程.....................................................................................................................123 6.12防水工程.........................................................................................................................128 6.13外装饰工程.....................................................................................................................134 6.14装饰装修工程.................................................................................................................138 6.15机电安装工程.................................................................................................................153 6.16电梯工程.........................................................................................................................182 6.17室外总图施工.................................................................................................................184 6.18季节性施工.....................................................................................................................186 7.绿色施工管理 188 ................................................................................................................... 7.1绿色施工目标...................................................................................................................188 7.2组织机构...........................................................................................................................191 7.3实施措施...........................................................................................................................191 7.4技术措施...........................................................................................................................199 8.主要管理措施 203 ................................................................................................................... 8.1总承包管理措施...............................................................................................................203 8.2保证工期措施...................................................................................................................203 8.3保证质量措施...................................................................................................................203 8.4技术管理措施...................................................................................................................205 8.5安全保证措施...................................................................................................................210 8.6消防管理措施...................................................................................................................217 8.7 CI管理措施.....................................................................................................................217 8.8 降低成本措施..................................................................................................................218 8.9计算机信息化管理（包含BIM管理）措施....................................................................219 8.10 成品保护措施................................................................................................................220 9.施工总平面图 222 ................................................................................................................... 9.1现场情况说明...................................................................................................................222 9.2施工现场平面图设计布置原则........................................................................................222 9.3施工现场平面布置...........................................................................................................223 10.附图附表 225 ........................................................................................................................... ii『国家科技传播中心』 《施工组织设计》 1.编制依据 1.1施工合同 序号 合 同 名 称 编 号 签 订 日 期 1 国家科技传播中心工程施工总承包合同 2 国家科技传播中心工程招标文件 3 国家科技传播中心工程招标补充文件 1.2施工图纸 序号 图 纸 名 称 图 纸 编 号 出 图 日 期 1 建筑专业图纸 建施01～建施143 2019年7月 2 结构专业图纸 结构01～结构97 2019年7月 3 给排水专业图纸 水施01～水施61 2019年7月 4 暖通专业图纸 暖通00～暖通87 2019年7月 第一册：电施01～电施97 5 电气专业图纸 2019年7月 第三册：电施01～电施26 6 弱电专业图纸 电施01～电施46 2019年7月 7 景观专业图纸 景观01～景观24 2019年7月 8 外线专业图纸 综施01～综施08 2019年7月 9 夜景照明图纸 电施01～电施09 2019年7月 建防施01～29、结防施01～30、 10 人防专业图纸 水防施01～16、暖防施01～11、 2019年7月 电防施01～电防施17 LM-01～LM-04、PM-01～PM-10 PO-01～PO-06、POJD-01～POJD-06 DY-01～DY-20、DYJD-01～DYJD-21 SM-01～SM-03、LMZK-01～LMZK-06 MCDY-01～MCDY-07、LMJD-01～LMJD-04 11 幕墙专业图纸 DD-01～DD-05、PMFG-01～PMFG-03 YTDBPM-01～YTDBPM-04、YTDDPM-01～ YTDDPM-04、CCJD-01～CCJD-05 CCPM-01、DY-01～DY-04、JD-01～JD-09 E-01～E-04、JD-01、PM-01～PM-06 12 基坑支护图纸 FP-01～FP-24 2019年8月 1『国家科技传播中心』 《施工组织设计》 1.3主要规范、规程、标准 类别 序 号 标 准 名 称 编 号 1 钢结构防火涂料 GB 14907-2018 2 建筑结构荷载规范 GB 50009-2012 3 建筑设计防火规范 GB 50016-2014 4 建筑抗震鉴定标准 GB 50023-2009 5 工程测量规范 GB 50026-2007 6 建筑地面设计规范 GB 50037-2013 7 供配电系统设计规范 GB 50052-2009 8 10kV及以下变电所设计规范 GB 50053-2013 9 低压配电设计规范 GB 50054-2011 10 通用用电设备配电设计规范 GB 50055-2011 11 建筑物防雷设计规范 GB 50057-2010 12 人民防空工程设计防火规范 GB 50098-2009 13 混凝土强度检验评定标准 GB 50107-2010 国标 14 地下工程防水技术规范 GB 50108-2011 （GB） 15 混凝土外加剂应用技术规范 GB 50119-2013 16 人民防空工程施工及验收规范 GB 50134-2004 17 混凝土结构试验方法标准 GB 50152-2012 18 混凝土质量控制标准 GB 50164-2011 19 火灾自动报警系统施工及验收规范 GB 50166-2007 20 公共建筑节能设计标准 GB 50189-2015 21 建设工程施工现场供用电安全规范 GB 50194-2014 22 砌体工程施工质量验收规范 GB 50203-2011 23 混凝土结构工程施工质量验收规范 GB 50204-2015 24 屋面工程质量验收规范 GB 50207-2012 25 地下防水工程质量验收规范 GB 50208-2011 26 建筑地面工程施工质量验收规范 GB 50209-2010 27 建筑装饰装修工程质量验收规范 GB 50210-2018 2『国家科技传播中心』 《施工组织设计》 类别 序 号 标 准 名 称 编 号 28 建筑防腐蚀工程施工及验收规范 GB 50212-2014 29 建筑工程抗震设防分类标准 GB 50223-2008 30 建筑防腐蚀工程施工质量验收规范 GB 50224-2010 31 起重设备安装工程施工及验收规范 GB 50278-2010 32 建筑工程施工质量验收统一标准 GB 50300-2013 33 建筑电气工程施工质量验收规范 GB 50303-2015 34 电梯工程施工质量验收规范 GB 50310-2002 35 综合布线系统工程验收规范 GB 50312-2002 36 民用建筑工程室内环境污染控制规范 GB 50325-2010 37 屋面工程技术规范 GB 50345-2012 38 安全防范工程技术规范 GB 50348-2018 39 民用建筑设计通则 GB 50352-2005 40 建筑内部装修防火施工及验收规范 GB 50354-2005 41 建设项目工程总承包管理规范 GB 50358-2017 42 隔振设计规范 GB 50463-2008 43 大体积混凝土施工规范 GB 50496-2018 44 建设工程工程量清单计价规范 GB 50500-2013 45 民用建筑设计术语标准 GB 50504-2009 46 墙体材料应用统一技术规范 GB 50574-2010 47 钢结构焊接规范 GB 50661-2011 48 建设工程施工现场消防安全技术规范 GB 50720-2011 49 普通混凝土拌合性能试验方法 GB/T 50080-2016 50 普通混凝土力学性能试验方法 GB/T 50081-2002 51 普通混凝土长期性能和耐久性能试验方法 GB/T 50082-2009 52 建筑隔声评价标准 GB/T 50121-2005 53 工程结构设计基本术语标准 GB/T 50083-2014 54 砌体工程检测技术标准 GB/T 50315-2011 55 城市建设档案著录规范 GB/T 50323-2001 3『国家科技传播中心』 《施工组织设计》 类别 序 号 标 准 名 称 编 号 56 建设工程项目管理规范 GB/T 50326-2017 57 建设工程文件归档整理规范 GB/T 50328-2014 58 建筑结构检测技术标准 GB/T 50344-2004 59 建筑工程施工质量评价标准 GB/T 50375-2016 60 工程建设施工企业质量管理规范 GB/T 50430-2017 61 建筑施工组织设计规范 GB/T 50502-2009 1 高层建筑混凝土结构技术规程 JGJ 3-2010 2 高层建筑筏形与箱形基础技术规范 JGJ 6-2011 3 建筑变形测量规范 JGJ 8-2016 4 轻骨料混凝土结构技术规程 JGJ 12-2006 5 民用建筑电气设计规范 JGJ 16-2008 6 钢筋焊接及验收规程 JGJ 18-2012 7 建筑机械使用安全技术规程 JGJ 33-2012 8 施工现场临时用电安全技术规范 JGJ 46-2005 9 普通混凝土用砂、石质量及检验方法标准 JGJ 52-2006 10 普通混凝土配合比设计技术规定 JGJ 55-2011 11 建筑施工安全检查标准 JGJ 59-2011 行标 （JGJ） 12 混凝土用水标准 JGJ 63-2006 13 办公建筑设计规范 JGJ 67-2006 14 建筑施工高处作业安全技术规范 JGJ 80-2016 15 钢结构高强螺栓连接技术规程 JGJ 82-2011 16 无粘结预应力混凝土结构技术规程 JGJ 92-2016 17 砌筑砂浆配合比设计规程 JGJ 98-2011 18 高层民用建筑钢结构技术规程 JGJ 99-2015 19 玻璃幕墙工程技术规范 JGJ 101-2015 20 建筑工程冬期施工规程 JGJ 102-2003 21 钢筋机械连接技术规程 JGJ 104-2011 22 建筑玻璃应用技术规程 JGJ 107-2016 4『国家科技传播中心』 《施工组织设计》 类别 序 号 标 准 名 称 编 号 23 钢筋焊接网混凝土结构技术规程 JGJ 113-2019 24 建筑施工扣件式钢管脚手架安全技术规范 JGJ 114-2014 25 夏热冬冷地区居住建筑节能设计标准 JGJ 130-2011 26 通风管道技术规程 JGJ 134-2010 27 外墙外保温工程技术规范 JGJ 141-2017 28 建筑施工现场环境与卫生标准 JGJ 144-2004 29 建筑施工模板安全技术规范 JGJ 162-2008 30 建筑工程检测试验技术管理规范 JGJ 166-2016 建筑施工塔式起重机安装、使用、拆卸安全技术规 31 JGJ 196-2010 程 32 混凝土泵送施工技术规程 JGJ/T10-2011 33 混凝土小型空心砌块建筑技术规程 JGJ/T14-2011 34 回弹法检测混凝土抗压强度技术规程 JGJ/T23-2011 35 钢筋焊接接头试验方法 JGJ/T27-2014 36 建筑涂饰工程施工及验收规程 JGJ/T27-2015 37 建筑砂浆基本性能试验方法标准 JGJ/T70-2009 38 施工企业安全生产评价标准 JGJ/T77-2010 39 工程抗震术语标准 JGJ/T97-2011 40 机械喷涂抹灰施工规程 JGJ/T105-2011 41 建筑照明术语标准 JGJ/T119-2008 42 工程网络计划技术规程 JGJ/T121-2015 43 贯入法检测砌筑砂浆抗压强度技术规程 JGJ/T136-2017 44 玻璃幕墙工程质量检验标准 JGJ/T139-2001 45 建筑门窗玻璃幕墙热工计算规程 JGJ/T151-2008 46 混凝土中钢筋检测技术规程 JGJ/T152-2008 47 施工现场机械设备检查技术规程 JGJ/T160-2016 48 公共建筑节能检测标准 JGJ/T177-2009 49 建筑工程资料管理规程 JGJ/T185-2009 50 塔式起重机混凝土基础工程技术规程 JGJ/T187-2009 5『国家科技传播中心』 《施工组织设计》 类别 序 号 标 准 名 称 编 号 51 施工现场临时建筑物技术规范 JGJ/T188-2009 52 建筑起重机械安全评估技术规程 JGJ/T189-2009 53 建筑材料术语标准 JGJ/T191-2009 54 钢筋阻锈剂应用技术规程 JGJ/T192-2009 55 混凝土耐久性检验评定标准 JGJ/T193-2009 56 建筑门窗工程检测技术规程 JGJ/T205-2010 57 地下工程渗漏治理技术规程 JGJ/T212-2010 58 抹灰砂浆技术规程 JGJ/T220-2010 59 预拌砂浆应用技术规程 JGJ/T223-2010 60 建筑外墙防水工程技术规程 JGJ/T235-2011 61 房屋建筑室内装饰装修制图标准 JGJ/T244-2011 1 框架填充墙（轻集料砌块）设计及施工技术规程 DB11/T742-2010 2 自然排烟系统设计、施工及验收规范 DB11/1025-2013 疏散用门安全控制与报警逃生门锁系统施工及验收 3 DB11/1023-2013 规程 4 消防安全疏散标志设置标准 DB11/1024-2013 5 绿色建筑评价标准 DB11/T825-2011 6 混凝土界面处理剂应用技术规程 DB11/T346—2006 7 建筑工程施工组织设计管理规定 DB11/T363—2016 8 地下室防水施工技术规程 DB11/367—2006 地标 9 建设工程施工现场安全资料管理规程 DB11/383—2017 10 预拌混凝土质量管理规程 DB11/385—2011 11 建设工程检测试验管理规程 DB11/386—2017 12 建筑施工测量技术规程 DB11/T446-2015 13 公共建筑节能施工质量验收规程 DB11/510—2017 14 绿色施工管理规程 DB11/513—2018 15 民用建筑节能现场检验标准 DB11/T555-2015 66 钢管脚手架、模板支架安全选用技术规程 DB11/T583-2015 17 施工现场塔式起重机检验规则 DBJ 11/611-2008 6『国家科技传播中心』 《施工组织设计》 类别 序 号 标 准 名 称 编 号 18 预拌混凝土绿色生产管理规程 DB11/642-2014 19 公共建筑节能设计标准 DB11/687-2015 20 建设工程临建房屋应用技术标准 DBJ11/693-2017 21 建筑工程资料管理规程 DBJ11/T695-2017 1.4主要图集 类 别 序 号 图 集 名 称 编 号 1 建筑构造通用图集 88J1～14 2 混凝土结构施工图平面整体表示方法制图规则和构造详图 16G101-1 3 混凝土结构施工图平面整体表示方法制图规则和构造详图 16G101-2 国家 4 混凝土结构施工图平面整体表示方法制图规则和构造详图 16G101-3 5 建筑基坑支护结构构造 11SG814 6 砌体填充墙结构构造 12G614-1 7 地下建筑防水构造 10J301 1 建筑门窗图集 京95-J61 地方 2 工程做法 12BJ1-1 1.5主要法律法规 类 别 序号 法 规 名 称 编 号 1 中华人民共和国消防法 国家主席令第6号 2 中华人民共和国环境保护法 国家主席令第22号 3 中华人民共和国建筑法 国家主席令第46号 4 中华人民共和国安全生产法 国家主席令第70号 5 建设工程安全生产管理条例 国务院令第393号 国家 6 建设工程质量管理条例 国务院令第279号 7 建筑安全生产监督管理规定 建设部令第13号 8 建设工程施工现场管理规定 建设部令第15号 9 房屋建筑工程质量保修办法 建设部令第80号 10 危险性较大的分部分项工程安全管理规定 住建部令第37号 7『国家科技传播中心』 《施工组织设计》 类 别 序号 法 规 名 称 编 号 11 住房和城乡建设部关于修改部分部门规章的决定 建设部令第47号 住房城乡建设部办公厅关于实施<危险性较大的 12 建办质〔2018〕31号 分部分项工程安全管理规定>有关问题的通知 北京市房屋建筑和市政基础设施工程危险性较大 1 京建法〔2019〕11号 的分部分项工程安全管理实施细则 加强房屋建筑和市政基础设施工程施工技术管理 2 京建法〔2018〕22号 工作的通知 北京市人民政府令第 地方 3 北京市消防安全责任监督管理办法 143号 北京市人民政府令第 4 北京市建设工程施工现场管理办法 247号 北京市人大常务委员 5 北京市建设工程质量条例 会公告第14号 1.6其它 序号 类 别 名 称 编 号 1 国家 ISO9001质量管理标准 2 国家 ISO14001环境管理标准 3 国家 OHSAS18001职业健康与安全管理体系 4 国家 建设部重点推广的建筑业十项新技术 5 企业 质量、环境及职业安全健康管理手册 总承包管理、技术管理、质量管理、安全管理、 6 企业 文明施工管理文件 2.工程概况 2.1工程基本情况 序 号 项 目 内 容 1 工程名称 国家科技传播中心 2 建设地点 朝阳区北辰东路 3 招标单位 中国科协科学技术传播中心 4 招标代理单位 中招国际招标有限公司 5 项目管理单位 华润置地 6 勘察单位 北京市勘察设计研究院有限公司 7 设计单位 中国航空规划设计研究总院有限公司 8『国家科技传播中心』 《施工组织设计》 序 号 项 目 内 容 8 监理单位 北京远达国际工程管理咨询有限公司 9 施工单位 中建一局集团建设发展有限公司 总建筑面积62640㎡，分为地上38840㎡、地下23800㎡； 10 建筑面积 建筑基底面积9844.72㎡。 开工日期：2019年10月8日； 11 计划工期 竣工日期：2022年10月24日； 总工期：1113个日历天； 合格，工程质量验收一次性通过率98%以上。 质量创优目标：争创北京市建筑长城杯工程金奖、钢结构金 奖、中国安装工程优质奖（中国安装之星）、中国建筑工程 12 科技质量目标 装饰奖、中国建设工程鲁班奖。 科技创优目标：住建部科技示范项目、北京市建筑信息模型 （BIM）应用示范工程。 施工阶段无死亡事故和重大经济损失等事故，轻伤率控制在 国家标准以下，不被舆情持续负面报道； 13 安全文明 争创“北京市绿色安全样板工地”，达到“北京市绿色安全 工地”要求。 2.2工程建设地点特征 2.2.1地理位置及周边环境 国家科技传播中心工程位于北京奥林匹克公园中心区文化综合区 B00地块， 北辰东路与科荟南路交叉口西北侧，紧邻中国科技馆新馆和奥林匹克森林公园。 经现场踏勘，场地内现已完成周边围挡的施工。 9『国家科技传播中心』 《施工组织设计》 国家科技传播中心工程 工程位置图 南侧道路现状 东侧道路现状 2.2.2工程地质与水文条件 1、工程地质条件 本场地自然地面以下至基岩顶板之间的土层岩性以粘性土、粉土与砂土、碎 10『国家科技传播中心』 《施工组织设计》 石土交互沉积土层为主。表层为一般厚度1.30～3.50m的人工堆积之粘质粉土素 填土、房渣土、碎石填土、细砂素填土及生活垃圾土层。根据本次钻探成果及老 地形图调查分析，拟建场地内分布有掩埋沟坑。本场地属于抗震一般地段。 2、工程水文条件 （1）地下水分布情况：拟建场区1959年最高地下水位可接近自然地面；近3 ～5年最高地下水位标高为42.00m左右。地勘单位建议本工程的建筑抗浮设计水 位可按标高40.00m考虑。 （2）各层地下水水质对混凝土结构及钢筋混凝土结构中的钢筋均具有微腐蚀 性。拟建场区内浅层土对混凝土结构及钢筋混凝土结构中的钢筋均具有微腐蚀性。 （3）在地震烈度达到8度且地下水位按历史最高水位考虑时，拟建场区地面 下20m深度范围内天然沉积土层不会发生地震液化。场地土的标准冻深为0.80米。 2.2.3工程气象条件 北京市区属典型暖温带、半湿润～半干旱大陆性气候，夏季比较炎热，冬季 比较寒冷干燥。年平均气温为11℃～12℃，7月份平均气温25℃～26℃，1月份 平均气温约-4℃～-5℃。北京地区属季风气候区，冬季盛行偏北风，夏季盛行偏 南风，春、秋为南北风向转换季节；风速季节变化明显，春季平均风速最大，年 最大风速可达22m/s。北京地区多年平均降水量在 550mm～660m之间，降水量不 稳定、季节性和年变化较大，年内降水量分配不均，汛期（6～9月份）降水量一 般占全年降水量的80％以上，冬季（12月～来年2月）降水量仅占全年降水量 2％左右。北京地区日照时数约 2700小时，年总辐射约5350兆焦耳/平方米·年。 北京地区多年平均水面蒸发量为1843.8mm。 2.3各专业设计简介 2.3.1建筑设计概况 序号 项 目 内 容 1 建筑功能 展览教育、业务研究、公共服务和管理运行保障用房 2 建筑特点 地下结构形式为框架-剪力墙结构、地上钢结构 地下建筑面积 23800m2 总建筑面积 3 建筑面积 62640m2 地上建筑面积 38840m2 4 建筑层数 地上4层（局部夹层），地下2层（局部夹层） 11『国家科技传播中心』 《施工组织设计》 序号 项 目 内 容 地下：地下二层：4.0m；地下一层：6.5m。 地上：地上西南侧圆形部分，1～4层均为45m大跨度展厅，层高 5 建筑层高 均为 9m，夹层层高 4.5m；地上北侧均为办公区，层高均为 4.5m，东南侧9m标高为吊挂悬挑展厅区域，层高9m，其上部承 载悬挑桁架结构层高度4.5m。 ±0.00绝对标高 43.100m 室内外高差 0.600m -11.200m、 -11.900m、 基底标高 最大基坑深度 -11.470m 6 建筑高度 -12.300m、 -7.800m 建筑高度 檐口高度 44.900m （室外地面到 45.500m 檐口高度） 横轴编号 1-13 纵轴编号 A-L 7 建筑平面 8500mm、 6600mm、 横轴轴线距离 纵轴轴线距离 5400mm等 3500mm等 8 防火等级 地上一级，地下一级 9 外墙保温 幕墙 玻璃幕墙、超高性能混凝土板幕墙、铝板幕墙(包括 外墙 铝单板幕墙、蜂窝铝板幕墙)、石材幕墙、装饰混凝 10 外装修 土幕墙、石材饰面百叶幕墙、轻钢龙骨板材幕墙。 室外木地板上人屋面（室外平台）、地砖面正置式不 上人屋面（屋面设备区）、种植屋面、金属板架空正 屋面 置式不上人屋面、膨珠砂浆面正置式不上人屋面、点 支式玻璃屋面、人造草皮正置式不上人屋面 150、200厚蒸压加气混凝土墙、200厚轻钢龙骨内隔 隔墙 墙 结构面、刷白水泥浆顶棚、水泥加压板隔声吊顶、无 机涂料顶棚、矿棉板吊顶、铝条板吊顶、铝格栅吊 顶棚 顶、纸面石膏板吊顶、微孔岩吸声板顶棚、防火保温 11 室内装修 吸声顶棚（喷黑） 耐磨混凝土楼面、地砖楼面、水泥楼面、防油细石混 凝土楼面、防滑地砖楼面（防水）、耐酸砖面层楼面 地面 （防水）、花岗石楼面、防静电架空活动地板楼面、 陶砖楼面（防水）、低温热水辐射采暖楼面、水泥基 自流平楼面、纳米硅涂层楼面 12『国家科技传播中心』 《施工组织设计》 序号 项 目 内 容 无机涂料墙面、耐水腻子墙面、乳胶漆墙面、穿孔水 泥加压板吸声墙面、抹灰墙面、薄型面砖墙面（防 内墙 水）、干挂花岗石板墙面、穿孔铝板吸声墙面、穿孔 水泥加压板吸声墙面 踢脚 水泥踢脚、地砖踢脚、不锈钢板踢脚 木门、钢制保温门、铝合门连窗、卷帘 普通门 门窗 门、隔声门 特种门 防火门、人防门 地下室防水等级为一级，采用三道设防，分别为钢筋 地下室 混凝土自防水及4+3mm厚SBS改性沥青防水卷材（聚 酯胎Ⅱ型）。 池壁以钢筋混凝土结构自防水为主，池底和池壁内、 消防水池 外面均采用1.5厚水泥基渗透结晶内防水,外贴10厚 地砖。 防水层采用3+4厚SBS改性沥青防水卷材（聚酯胎Ⅱ 屋面 型）。 防水层采用4厚铜复合胎基改性沥青（SBS）防水卷 种植屋面 材（铜复合胎厚1.2）+热熔法施工1道3厚聚酯胎 12 防水 SBS改性沥青防水卷材。 幕墙防水须满足相关幕墙工程技术规范要求； 外墙防水 砌块和混凝土外墙防水采用聚合物水泥砂浆。 楼地面采用1.5厚聚合物水泥基防水涂料防水层，沿 有水房间 墙卷起防水涂料高度不小于1.5m，伸出门外300。 所有排水沟、集水坑内表面应抹20厚聚合物防水砂 浆。与空调机房、卫生间相邻的强、弱电间的隔墙内 其他房间 墙表面应抹20mm厚防水砂浆。柴油发电机房、10kV 变配电所、弱电进线间墙体内表面应抹20mm厚防水 砂浆。 13『国家科技传播中心』 《施工组织设计》 序号 项 目 内 容 外围护墙采用200厚蒸压加气混凝土砌块墙，外围护 墙部分采用轻钢龙骨板材墙体，构造为轻钢龙骨（幕 外墙 墙深化设计），龙骨内填150厚防火保温岩棉，室外 为1.5mm厚镀锌钢板（或2厚铝板），室内为内饰面 13 建筑隔墙 板。 地上大部分房间及地下室的内隔墙均为蒸压加气混凝 土砌块，除特殊注明外均为 150、200mm 厚。卫生 内墙 间、淋浴间隔墙根部应采用C20混凝土做300mm高条 带、宽度同墙厚。 包括玻璃幕墙、超高性能混凝土板幕墙、铝板幕墙(包括铝单板 14 幕墙工程 幕墙、蜂窝铝板幕墙)、石材幕墙、装饰混凝土幕墙、石材饰面 百叶幕墙、轻钢龙骨板材幕墙。 2.3.2结构设计概况 序号 项 目 内 容 基础形式 平板筏基，柱墩下返，天然地基 1 结构形式 地下主体结构形式 钢筋混凝土框架-剪力墙 地上主体结构形式 钢框架-中心支撑结构+钢筋桁架楼承板 基底土质 粘性土、粉土与砂土、碎石土交互沉积图层 土质 2 水位 地下水位 近3～5年最高地下水位42m 地基形式 天然地基 3 地基 地基承载力（kpa） fak=260KPa 基坑开挖深度11.47m,西侧下沉广场开挖深度 基坑深度 7.37m 主要采用上部2m放坡+下部桩锚支护体系， 基坑、降 局部采用上部2m挡墙+下部桩锚支护体系； 4 支护形式 水 下沉广场与主楼高低差部位采用土钉墙支 护。 采取三轴水泥土搅拌桩止水帷幕结合疏干井 基坑降水 的止排水系统加以控制 地下二层为人防层，层高4m。平时为汽车库、库房，战时为核6级 5 人防概况 常6级人防物资库、核5级常5级甲等二类人员掩蔽所和核5级常5 级移动电站,本工程地下人防建筑面积11684㎡ 14『国家科技传播中心』 《施工组织设计》 序号 项 目 内 容 基础垫层：C15 过梁、构造柱及其他混凝土构件：C25 人防墙、纯地下室内墙、楼梯：C30 科学家博物馆展厅顶、底板、双创活动区：C30 P6 混凝土强 基础底板、集水坑：C30 P8 6 度等级 外墙(含与外墙重叠柱)：C30 P6/P8 框架梁、次梁、楼板、楼梯：C35 有覆土的梁板，人防顶板、消防水池、舆情监控、数据机房顶板、 总配变电所、柴油发电机房顶板：C35 P6 框架柱：C40 设防烈度 8度 7 抗震设计 地下二层：三级 抗震等级 地下一层及地上钢结构：二级 8 钢筋类别 HPB300、HRB400、HRB500 钢筋连接 纵向受力钢筋直径<16的接头宜采用焊接或搭接接头；直径≥16的接 9 形式 头采用机械连接。 地下室基础底板 底部(顶部) 40(20) 地下室外墙 外侧有防水层(内侧) 30(20) 水池、集水坑 迎水面(背水面) 40(20) 地下室顶板/人防顶 有上部结构 20(25)/20 板 (无上部结构) 地上室内 15 板 屋面板底面(顶面) 15(25) 卫生间内、地下室内 20 钢筋保护 10 层 地下室顶梁/人防顶 有上部结构(无上部结 25(35)/30 梁 构) 地上室内(地下土中、地 柱/人防柱 20(35)[25]/30 上室外)[地下室内] 地上室内( 地上室外) 梁 20(35)[25] [地下室内] 地上室内( 地上室外) 剪力墙 15(25)[20] [地下室内] 人防地下室外墙 外侧有防水层(内侧) 35(20) 地下室内墙 20 有上部结构(无上部结 有防火墙下人防顶梁 42 构) 15『国家科技传播中心』 《施工组织设计》 序号 项 目 内 容 基础底板厚度（mm） 600、700、1200、1600 墙体厚度（mm） 300、400、500、700 500×500、700×700、1000×1000， 独立柱主要截面尺寸 1100×1100、1500×1500、圆柱直径700mm、 结构断面 （mm） 11 圆柱直径800mm、圆柱直径1400mm 尺寸 200×500、300×700、400×700、 梁主要断面尺寸 400×900、500×800、500×1000、 （mm） 700×800、300×1250、600×1150、 800×1100、400×2800 楼板厚度（mm） 200、310、490、180、250、300 楼梯结构 12 现浇钢筋混凝土 形式 13 二次结构 蒸压加气混凝土墙、轻钢龙骨隔墙 地下室基础底板、外墙、有覆土的地下室顶 二b类 板、其它和土壤直接接触的构件、水池、集 水坑、室外平台等露天结构等 混凝土环 14 境类别 二a类 室内卫生间、地下室室内 其余为一类 15 后浇带 沉降后浇带宽度1m，后浇带宽度0.8m，从基础底板至B1层顶板 设计部位 地上结构 跨度 45m（最大） 16 钢结构 强度等级 Q235、Q345B、Q345GJC、Q420GJC 构件连接方式 焊接、高强螺栓 构件主要断面尺寸 φ1100×60、口900×900×32、 （mm） H900×300×18×22、口1100×1100×60 2.3.3机电设计概况 1、电气工程概况 本工程的电气工程包括：10KV变配电系统、380/220V低压配电系统；照明系 统；建筑物防雷、接地系统等。 序号 系统名称 说明 1）本项目电源来自市政电网，为2路10kV双重电源供电，当一 电源发生故障时，另一电源不应同时受到损坏。采用电缆埋地进 10KV变配电系 1 线，送至本工程地下一层10kV电缆分界室。 统 2）在地下一层夹层设1座10kV配变电所。安装12台10kV中置 柜（含计量柜）；4台10/0.4kV、2000kVA干式变压器；56台低 16『国家科技传播中心』 《施工组织设计》 序号 系统名称 说明 压开关柜及8台无功补偿柜。 3）10kV配电系统为单母线分段方式运行。正常运行时，两路 10kV电源同时供电；当任一电源故障或停电时，手动/自动闭合 联络断路器，每一路电源均能承担 100%的一、二级负荷。两路 10kV进线断路器与母联断路器设有电气联锁（3锁2钥匙），任 何情况下只能合其中的两个断路器。 4）220/380V配电系统为单母线分段方式运行。低压设置母联开 关，联络开关具备自投功能，并设自投自复/自投不自复（平时开 关设置于该档位上）/手动转换三种操作方式开关。任一台变压器 故障时，另一台变压器容量满足100%一、二级负荷用电需求。两 进线断路器与母联断路器设有电气联锁（3锁2钥匙），任何情 况下只能合其中的两个断路器。 5）10kV配变电所采用10kV中置柜，以计算机系统作为监控中 心，通过微机综合保护测控单元，实现对 10kV设备的监测和保 护。同时可与BA系统通讯，将运行参数上传给BA系统。 低压配电系统电压等级为220/380V.AC。 1）消防用电设备的电源来自变电所的2个不同低压母线段，并在 末端配电箱处自动互投，以保证其供电可靠性。 2）平时重要负荷：演播厅、安防系统、网络中心、客梯、污水 泵、生活水泵等的电源来自配变电所的2个不同母线段，以保证 其供电可靠性。 3）低压配电采用放射式与树干式相结合的方式，对于单台容量较 大的负荷或重要负荷，如：冷水机组、厨房工艺、展厅、演播厅 电力配电及控 用电等等采用放射式配电；对于一般负荷采用放射式与树干式相 2 制系统 结合的方式配电。 4）设置5个强电竖井，并设层配电箱；地下室按防火分区设置配 电间，并设分区配电箱。强电竖井内垂直敷设普通电缆槽盒、防 火金属线槽、密集铜母线槽。 5）大国重器展区、双创成果展区、科学家博物馆展厅、高端技术 成果展区、双创活动区配电采用地面展位盒，地面展位盒间距为 6mx9m；考虑到展示主题不确定性，在展厅的各个角落另设几个配 电箱，为大用电量临时展品提供电源；布展用电量按140W/m2设 计。 17『国家科技传播中心』 《施工组织设计》 序号 系统名称 说明 自动控制系统 1）生活水泵采用变频控制；潜水泵采用水位控制。 2）消防水泵、防排烟风机及随设备成套的防火卷帘控制箱、电动 排烟窗控制箱、消防潜水泵控制箱通过火灾自动报警及联动控制 系统自动控制，其热继电器只作报警信号、不做保护之用，断路 器采用单磁脱扣。消防水泵设置自动巡检装置。 3）风机、空调平时BA自动控制或就地手动控制，火灾时联动停 止。 4）火灾发生时，由消防值班室发信号，通过低压断路器上附加分 励脱扣器的方式在变电所低压出线柜、母线插接箱处切除非消防 电源，并将其脱扣信号反馈至消防控制模块。 1)大国重器展区、双创成果展区、高端技术成果展区、双创活动 区照明采用大功率LED灯；科学家博物馆、科学家博物馆藏品库 房采用LED灯。 2)消防控制室、电话机房、研发中心、创客及研发中心、物业用 房、管理用房等有吊顶的场所照明采用高效节能直管荧光灯，嵌 入式灯具；光源的显色指数 Ra≥80，色温应在3300K~5300K之 3 照明系统 间，光通量为3350Lm以上；配低谐波、高功率因数的电子镇流 器，cos∮≥0.90。 3)设备机房采用高效节能直管荧光灯，管吊或链吊式灯具；配低 谐波、高功率因数的电子镇流器，cos∮≥0.90。 4)走廊、卫生间采用LED灯。 5)水泵房等的灯具采用带透明灯罩防水型灯具。 本工程年预计累计次数N=0.30，按第二类防雷建筑物设置防雷设 施。建筑物的防雷装置应能满足外部防雷、防闪电电涌侵入、防 闪电感应的要求。 建筑物防雷系 4 1.屋顶太阳能热水器自带避雷装置。 统 2.利用金属屋面（金属铝板厚3mm，金属版下无易燃物）做接闪 带；所有金属突出物均应与接闪带可靠连接。 3. 用结构混凝土柱或钢骨混凝土柱内2根不小于16mm的钢筋作 18『国家科技传播中心』 《施工组织设计》 序号 系统名称 说明 引下线。 4.所有金属突出物均应与接闪带可靠连接，铝板厚度不应小于 0.65mm。 5.利用结构柱柱内或柱下独立基础内的钢筋作接地装置。 6.利用建筑物结构基础钢筋作接地装置。 7.采用40X4mm的热镀锌扁钢沿建筑物基槽、地面1米以下敷设室 外人工防雷接地连接环。 上述防雷装置应形成可靠电气通路。在建筑物四角距地面1.0m处 设置与引下线主钢筋相连接的钢板及测试卡子。 8.构件内有箍筋连接的钢筋或成网状的钢筋，其箍筋与钢筋、钢 筋与钢筋应采用土建施工的绑扎法、螺丝、对焊或搭焊连接。单 根钢筋、圆钢或外引预埋连接板、线与构件内钢筋的连接应焊接 或采用螺栓紧固的卡夹器连接。构件之间必须连接成电气通路。 9.接闪器与防雷引下线须采用焊接或卡接器连接，防雷引下线与 接地装置须采用焊接或螺栓连接。 10. 为防止雷击电磁脉冲引起的高电位对电气和电子系统线路的 反击，除在变压器高压侧装一组避雷器外，在下列部位尚装设电 涌保护器（SPD）。 1.本工程低压配电的接地型式为TN-S系统。 2.本建筑外部防雷装置的接地应和防闪电感应、内部防雷装置、 电气和电子系统等接地共用一个接地装置，并应与引入的金属管 线做等电位联结，要求接地电阻不大于0.5欧姆。实测不满足要 求时，应补打人工接地极。 建筑物接地系 3.本建筑实施总等电位联结。总等电位联结端子板由紫铜板制 5 统 成，设置变电所内。在建筑物外墙各柱内外设置预埋件，该预埋 件与室外防雷接地环连通。为防止雷击电涌侵入，进线保护管、 电缆金属外皮应在入口处与等电位联结端子板或接地端子板连 接。等电位联结均采用各种型号的联结卡，不允许在金属管道上 进行焊接。 4.从钢筋混凝土钢筋网适当的位置引出两根直径不小于16mm的结 19『国家科技传播中心』 《施工组织设计》 序号 系统名称 说明 构钢筋至局部等电位联结箱。局部等电位联结箱暗装，底距地 0.3m。 5.室内墙上水平接地体距地0.2m，明敷或暗敷，过门处暗敷。 屋顶上用电设备配电线路穿钢管敷设时，钢管两端应接地。一端 宜与配电盘外壳相连，另一端宜与用电设备外壳、保护罩相连， 并宜就近与屋顶防雷装置相连。 6.水箱间水泵、空调机房风机、空调机组等设备外露可导电部分 应与接地网(或接地干线)可靠连接。 2、弱电工程概况 本工程弱电系统包括：信息设施系统、公共安全系统、建筑设备管理系统、 信息化应用系统、智能化集成系统。 序号 系统名称 说明 主要包括：通信接入及通信系统、信息网络系统、移动通信室内 1 信息设施系统 信号覆盖系统、综合布线系统、有线电视与卫星电视接收系统、 广播系统、信息引导及发布系统、会议系统、无线对讲系统。 1.火灾自动报警系统 根据建筑形式，本建筑为一类高层建筑，设置集中火灾自动报警 及消防控制系统。 消防控制室位于一层，设置直通室外的安全出口，在入口处设置 明显标志。负责整个建筑的消防工作，设置集中火灾报警控制 器、消防联动控制器（含总线式联动控制盘和多线制联动控制 2 公共安全系统 盘）、消防广播主机、消防对讲电话主机、消防控制室图形显示 装置、防火门监控主机等设备和直拨当地消防部门的外线电话。 2气体灭火系统 10kV总配变电所、数据机房、通信机房、科学家博物馆库房等处 设七氟丙烷灭火系统，系统设计采用组合分配系统，集中设置气 瓶间。 本系统内容包括视频安防监控系统和声音复核系统、入侵报警和 3 安全防范系统 紧急报警系统、出入口控制系统、电子巡查系统、安检系统、停 车场管理系统。 20『国家科技传播中心』 《施工组织设计》 序号 系统名称 说明 系统由中央站计算机、通用网络控制器及现场数字控制器构成， 组成分布式体系结构。管理级由中央监控电脑配以管理软件和通 用网络控制器组成；智能控制级则由各种控制子站(DDC)连接而 建筑设备监控 成。控制器之间以开放性标准协议自由拓扑通信网络方式实现数 4 系统（BAS） 据传输，控制器、通用网络控制器与中央计算机通过6类4对非 屏蔽双绞线互连，智能控制级直接与现场控制元件（阀门执行 器，继电器接点）、传感元件（温度、压力压差、流量等传感 器）连接。 本工程智能卡的应用：证件卡、考勤卡、出入口通行卡、食堂餐 信息化应用系 饮卡。该系统设置1台智能卡服务器，配备读卡器、数码照相 5 统 机、卡片打印机及管理软件，用于证卡的发放和授权，在该服务 器上即可完成对该卡进行考勤、出入口通行的授权。 3、给排水、消防水工程概况 给排水、消防水工程包括：生活给水系统、中水系统、循环冷却水系统、生 活排水系统、雨水系统、消防系统。 序号 系统名称 说明 1．本建筑最高日自来水用水量为205.6 m3/d，最大时为24.5 m3/h，平均时为21.57 m3/h。 2．水源 1）水源为城市自来水管网，本地块在东侧北中东街上有城市给水 预留管，管径 DN300，市政给水接入处的最低水压不小于 0.20MPa。 2）拟从东侧北中东街城市给水预留管上引入一根DN200给水管， 1 给水系统 在总接入口处设生活用水水表及止回阀，本工程用水从该管网上 就近接入。 3．生活给水系统分区 根据市政供水压力，室内生活用水采用分区供水。 地下室~一层夹层为低区，由市政自来水直接供水；二层及以上为 高区，由无负压变频调速供水装置供给。其中二层~三层夹层供水 支管分别设置减压阀减压供水，减压阀后供水压力控制在 21『国家科技传播中心』 《施工组织设计》 序号 系统名称 说明 0.20MPa。 4．在本建筑地下一层生活水泵房内设罐式无负压变频调速供水装 置一套，供应本建筑高区生活用水。 5．本建筑每个给水引入管处、分区加压给水总管处分别设置水表 计量；办公区卫生间、餐饮厨房、冷却塔补水、动力站房补水、 水箱水池补水单独计量。水表采用远传水表。 6．饮用水设置电开水器供应，V=120L，N=9Kw。电开水器必须带 有保证使用安全的装置。 1. 热源及供水范围 厨房区、淋浴间采用太阳能集中热水供应系统，辅助热源为市政 热力管网，可全年供应热水。 2．用水量 热水最大时耗热量为86.3Kw，平均时耗热量为55.24KW，最高日 热水量为8m3/d（60℃）。 2 热水系统 3. 热水供水系统 太阳能热水系统采用集中集热-集中加热太阳能热水系统。本系统 通过屋顶集中放置的太阳能集热系统收集热量，经热媒管道将热 量输送地下，经换热器进行换热后供给。集中热水供应系统的供 水温度为60℃。集热器采用热管型太阳能集热器，太阳能集热板 面积约为160m2，日产水量10m3，太阳能保证率为50%。 1．本建筑最高日中水用水量为 76.5 m3/d，最大时为 12.65 m3/h，平均时为9.75 m3/h。 2．水源 1）水源为市政中水管网，本地块东侧北中东街上设有城市中水预 留管，管径DN200，市政中水接入处的最低水压不小于0.20MPa。 3 中水系统 2）拟从东侧北中东街城市中水预留管上引入一根DN150中水管， 在总接入口处设中水用水水表及止回阀，本工程中水用水从室外 中水管网就近接入。此部分由外线设计解决。 3．中水系统分区 根据市政供水压力，室内中水采用分区供水。 22『国家科技传播中心』 《施工组织设计》 序号 系统名称 说明 地下室~一层夹层为低区，由市政中水直接供水；二层及以上为高 区，由无负压变频调速供水装置供给。其中二层~三层夹层供水支 管分别设置减压阀减压供水，减压阀后供水压力控制在 0.20MPa。 4．在本建筑地下一层中水泵房内设罐式无负压变频调速供水装置 一套，供应本建筑高区用水。由水泵房内水泵压水管上的远传压 力表将管网压力信号反馈至变频柜，控制水泵的运行。 5．本建筑每个中水引入管处、分区加压中水总管处分别设置水表 计量；办公区卫生间、绿化灌溉单独计量。 1. 本建筑最高日排水量为140m3/d。本工程采用污废合流的排水 系统，排至室外污水管道。 2．室内地面层（±0.00）以上的生活污水重力流排出；地面层 （±0.00）以下的废水采用管道汇集至集水坑内，用潜水排污泵 4 污水系统 提升后，排入室外污水管道。集水坑均设2台带自耦装置的潜水 排污泵，一用一备，互为备用。地面层（±0.00）以下的卫生间 污水经一体化污水提升装置提升后排入室外污水管道。 3．厨房的含油废水经室内油水分离器处理后，排至室外污水管 网。生活污水经室外化粪池处理后排入市政污水管道。 本建筑属一类高层民用建筑，高度<50m。根据防火规范，本工程 5 消防系统 设有室内外消火栓系统、自动喷水灭火系统、水炮灭火系统、气 体灭火系统及移动式灭火装置。 1．室外消火栓系统 1）室外消火栓水量为40 L/s，火灾延续时间3小时。 2）由于市政给水只能提供一根引入管供本区域用水，故本工程室 外消防用水由地下一层的消防泵房供给。 6 消火栓系统 室外给水管网为环状，管径DN200，在环状给水管网上设置室外 地下式消火栓，其间距不超过120m，距道路边不大于2m，距建筑 物外墙不小于5m，且保证距消防水泵接合器不大于40m。 2．室内消火栓系统 1）本建筑室内消火栓用水量30 L/s，火灾延续时间3小时，充实 23『国家科技传播中心』 《施工组织设计》 序号 系统名称 说明 水柱不小于13m。消火栓的布置保证室内同层任何部位均有2支 水枪同时到达。系统水平干管与竖向干管构成环状管网。 2）室内消火栓采用临时高压给水系统。 3）设计采用薄型单栓带灭火器组合式消防柜。 4）为保证消火栓栓口出水压力不超过0.50MPa，地下室~地上三 层的消火栓采用减压稳压消火栓减压，栓口压力控制在 0.35MPa。 （1）在地下室消防水泵房内设自喷泵三台（二用一备），每台流 量Q=45L/S，扬程H=120m，功率N=90Kw。 （2）地下车库、博物馆库房工作区、博物馆展厅、舆情监控间、 7 喷淋系统 柴油发电机房及其它非采暖区域采用预作用系统，其他场所采用 湿式系统。采用临时高压给水系统，共设有6套湿式报警阀，4 套预作用报警阀。 4、暖通工程概况 本工程的暖通工程包括：冷热源、采暖系统、空调系统、防排烟系统、通风 系统等。 序号 系统名称 说明 1、冷热负荷 1)总冷负荷：4000KW。建筑面积冷负荷指标：64W/㎡； 2)总热负荷：3700KW。建筑面积热负荷指标：59W/㎡； 2、热源 1）本建筑空调、采暖用热水采用市政热力管网间接供热，一次热 水引自市政外网根据热力公司提供的资料，本项目所在区域的供 1 冷热源 热管网条件如下： 采暖季热力一次管网供/回水设计温度：125/65℃（散热器采暖及 生活热水系统）；115/55℃（风机盘管空调系统）。 非采暖季热力一次管网供/回水设计温度：70/40℃（生活热水系 统）。 热力一次管网设计压力均为1.6MPa。 2）本工程用热包括舒适性空调热水系统、库房恒温恒湿空调用热 24『国家科技传播中心』 《施工组织设计》 序号 系统名称 说明 水系统、地板采暖热水系统、生活热水系统。 3、冷源 1）主冷源： 本工程设置集中冷冻水供应系统作为空调冷源，制冷机房设置在 地下一层。 本工程总冷负荷3992kW(1140RT)。在地下一层夹层制冷机房内设 2 台制冷量为 1720kW(490RT)离心式冷水机组及 1 台制冷量为 860kW(245RT) 的螺杆式冷水机组。冷水供回水设计温度为 6/13℃。 2）博物馆库房冷热源：地下室博物馆库房恒温恒湿运行，需要全 年供应冷、热源，为满足其独立运行需要、避免系统干扰，采用 自带冷源（压缩机）的风冷、水冷两用恒温恒湿空调机组，机组 自带压缩机和室外风冷冷凝器，可独立制冷，也可采用建筑集中 冷水作为冷源（备用），热源采用引自换热站的、全年供热市政 热力置换的60/45℃热水。 3）数据机房、舆情监控机房冷源：数据机房机房、舆情监控机房 内部发热，需要全年供冷，应提供独立的供冷系统，目前阶段， 拟采用带自然冷却功能的风冷螺杆式冷水机组提供冷冻水，充分 利用外界自然环境的冷却能力，采用压缩机制冷和室外空气自然 冷却复合制冷模式、优先充分利用空气自然冷却运行的策略。数 据机房、舆情监控机房室内空调设备应采用机房专用恒温恒湿空 调机组。 1、本工程其各区域以空调热风供暖方式为主，辅以局部地板采 暖，供暖热水采用引自换热站内供暖专用换热机组提供的 50/40°C热水。换热机组自带控制箱，且必须具有气候补偿功 2 采暖系统 能。 2、各主要入口大厅、中庭采用地板辐射式采暖方式，地板采暖系 统最大计算热负荷为: 200kW 系统内部阻力30kPa，工作压力0.6MPa。 3 空调水系统 1、空调冷热水系统 25『国家科技传播中心』 《施工组织设计》 序号 系统名称 说明 1）空调水系统设计为一级泵闭式循环系统。组合空气处理机及风 机盘管系统均采用二管制，空调冷、热水循环泵分别设置。 2）空调、供热水系统竖向均按一个分区考虑，空调冷、热水系统 在制冷站内定压，采用定压膨胀补水系统，由水力自控型全自动 离子交换软水器、软化水箱、软水补水泵和定压膨胀罐组成。 3）空调热水循环泵采用变速泵（换热站内），运行时，将室外温 度、系统供回水温差及回水温度作为输入参数，通过控制器处理 下达变频调速指令，通过变频器适时适量地控制循环泵电机的转 速来调节循环泵的输出流量，满足供暖负荷要求。 1、防烟系统 1）防烟楼梯间采用自垂百叶风口，每隔2~3层设置一个；前室或 合用前室采用常闭型加压送风口，每层设置一个。 2）楼梯间加压送风口为自垂百叶风口，各加压送风机出口处设旁 通泄压阀，防止超压。 4 防排烟系统 2、排烟系统设计 1）自然排烟：中庭、地上大于100㎡的房间、长度大于20m的走 廊，地下大于50m2的房间等，具备开窗条件且满足排烟有效面积 的房间采用自然排烟，其余均设置机械排烟。 2）机械排烟：不具备自然排烟条件的区域均涉及机械排烟系统。 排烟系统水平布置时，每个防火分区排烟系统独立设置。 1、展厅、多功能厅、科学家博物馆、科学家博物馆休息交流区、 科学家博物馆序厅、科学家博物馆短期展厅（大）、大演播厅 等，以及入口大厅、贵宾门厅、科学家博物馆门厅等采用全空气 系统的区域，设有与空调系统配合使用的排风系统，可以根据需 要灵活调整排气量，过渡季可全新风运行。 5 通风系统 2、办公、中小会议室等区域的新、排风系统设计转轮全热回收系 统，过渡季节可调节为转轮停转模式，既保证室内空气品质，又 可直接利用室外低焓空气为室内降温。个别房间采用吊装板式全 热回收新风换气机组。 3、水泵间、电梯机房、换热站、普通弱电机房等以及其他有通风 26『国家科技传播中心』 《施工组织设计》 序号 系统名称 说明 换气需求的房间均设计机械排风系统，排除室内余热和污浊空 气。对有环境噪音要求的排风系统设置消音器。 4、制冷机房设置机械排风系统兼事故通风系统，换气次数 12 次/h，该系统排风机与制冷机房内制冷剂浓度报警装置连锁，并 在制冷机房内以及两个出口门外分别设置开关。制冷机房内同时 设置上排风口和下排风口。制冷剂浓度探测报警装置由制冷机供 应商负责提供，自控系统预留信号接口与其连接。 2.4室外工程概况 序号 项目名称 具体内容 配电箱、控制箱、点型探测器、配线、装饰灯、LED灯带、普通 1 景观照明 灯具、电力电缆、配管、电缆沟、地沟、接地母线、送配电装置 系统 配电箱、电力电缆、手孔井、混凝土井、挖基坑土方、回填方、 2 室外电气 挖沟槽土方、垫层、管道包封、模板 （1）管道 钢丝网骨架聚乙烯塑料复合管、HDPE双壁波纹管、球磨给水铸铁 管、柔性接口排水铸铁管、管道刷油。 （2）管道土方 室外给水 3 挖一般土方、挖基坑土方、回填方、余方弃置(含外运)。 污水工程 （3）设备及阀部件 给水阀门井、水表井、塑料排水检查井、钢筋混凝土化粪池、雨 水调蓄池、闸阀、蝶阀、止回阀、旋翼式水表、雨水口、刚性防 水套管、采暖工程系统调试 （1）土方工程 挖一般土方、回填方、余方弃置(含外运)。 （2）管道工程 4 室外喷灌工程 给水HDPE管。 （3）阀门附件、井室 喷灌喷头、快速取水阀、无线遥控电磁阀井、电磁阀、刚性防水 套管、采暖工程系统调试 27『国家科技传播中心』 《施工组织设计》 序号 项目名称 具体内容 机柜、机架、监控摄像设备、光缆、入侵探测设备、光端机主/备 5 室外弱电 用自动转换设备、配管、配线、接线盒、安全防范系统工程试运 行 直埋式预制保温管、焊缝X射线探伤、螺纹阀门、挖沟槽土方、 6 室外热力工程 回填方、原土碾压、夯实 配电箱、配管、铁构件、电力电缆、电力电缆头、大对数电缆、 7 夜景照明 装饰灯、荧光灯、开关电源设备 栽植乔木、栽植灌木、栽植色带、栽植花卉、铺种草皮、种植土 8 室外绿化 回（换）填。 （1）园路、园桥工程： 沥青混凝土、彩色透水混凝土路面、路牙铺设、车行花岗岩路面 铺装、人行花岗岩面层、砂基透水砖（300X300x80mm厚深灰色砂 基透水砖、300X300x60mm厚深灰色砂基透水砖、150X300x60mm厚 浅灰色砂基透水砖、150X300x60mm 厚浅灰色砂基透水砖、 9 室外广场道路 150X300x60厚/150*200*60厚浅灰色砂基透水砖）、扁钢道牙安 装、屋面花岗岩铺装。 （2）园林景观工程 景墙、花池、垃圾箱、塑料、铁艺、金属椅、条石坐凳、景观条 石、双层井盖不锈钢盖板、电动伸缩门。 10 雨水工程 雨水工程（挖土、回填、雨水管、雨水混凝土井等）； 2.5现场条件 序号 项 目 内 容 1 场地现状 已完成清表施工，为自然地面，场地平整 2 水接驳 东侧 3 电接驳 东侧、西侧各1台1250KVA变压器 4 测量控制点 场外布设3点 5 热力接驳 / 6 通讯接驳 / 7 燃气接驳 / 28『国家科技传播中心』 《施工组织设计》 2.6承包任务划分 2.6.1承揽项目划分 序号 划 分 范 围 承 揽 项 目 内 容 设计图纸范围内的土护降工程、地基与基础工程、结构工 程、装饰工程（含幕墙）、给排水及采暖工程、电气工程、 1 总承包方自施 抗震支吊架工程、建筑节能工程、建筑智能化工程、消防工 程、通风与空调工程、电梯工程、室外工程及绿化工程等全 部工作内容。 2 业主直接发包 无 3 专业分承包方 暂估价工程：精装修工程、消防工程、弱电工程、电梯工 程、天然气工程 2.6.2工程物资、设备采购划分 序号 划 分 范 围 物 资、设 备 内 容 1 总承包方采购 总包施工范围内所有材料 2 业主自行采购 / 3 分包方采购 / 2.7典型平面图、立面图、剖面图 典型建筑平面图 29『国家科技传播中心』 《施工组织设计》 工程立面图（南立面） CHINA COMMUNICATION CENTER FOR SCIENCE AND TECHNOLOGY 工程立面图（东立面） 工程剖面图（东西向） 工程剖面图（南北向） 30『国家科技传播中心』 《施工组织设计》 2.8工程特点、施工重点、难点分析及对策 1、工程特点分析 （1）高标准的质量要求 本工程是北京市重点工程，质量目标为争创北京市建筑长城杯工程金奖、中 国安装工程优质奖（中国安装之星）、中国建筑工程装饰奖、钢结构金奖、中国 建设工程鲁班奖、住建部科技示范项目、北京市建筑信息模型（BIM）应用示范 工程。奖项等级高、专业全，工程整体质量标准高。 对策：项目团队将充分发挥以往类似大型异形项目管理的经验优势，做好包 括土建结构、幕墙、室内精装、机电安装、室外工程全过程的总体策划，实现优 质履约。深刻理解领会设计标准和要求，加强与设计、业主、管理公司、监理及 质量监督部门的沟通，建立高效运行的项目质量保证体系，严格控制材料和成品 选择、施工方案和工艺措施的制定、加强现场质量过程控制和验收、成品保护措 施，把好材料成品选择、现场实施控制、成品保护三个重要关口，确保目标实现。 （2）安全文明施工管理要求高 本工程地处北京市朝阳区奥林匹克园区，人流量大，游客多，且工程危险性 较大分部分项工程多，对安全文明施工管理要求高。且本工程安全文明目标为， 争创“北京市绿色安全样板工地”，安全文明施工标准高。 对策：项目将安全文明施工作为工程的重中之重，成立以项目经理为首的安 全领导小组，编制项目安全文明施工策划书，依据公司成熟的施工安全管理制度 制定可行的安全措施以及专项应急预案，保证本工程严格按照职业安全与卫生管 理体系运行。明确安全文明施工标准化管理要求，采取 BIM、云平台、智慧工地 平台等先进高效的管理手段进行现场控制。在施工前对危险性施工作业和文明施 工管理进行风险辨识，特别是深基坑支护施工、钢结构超重超跨构件安装、悬挑 预应力钢结构安装以及地下室超限梁和超限板施工，都将作为安全管理的控制重 点，编制安全可行的施工方案，组织专家论证。同时采取积极有效的保障措施， 减少施工对周边环境的影响，特别是对东侧居民的扰民影响。施工中采用信息化 云管理平台进行24小时的实时监控，重点跟踪，确保施工安全。 （3）工序多、工程量大，工期压力大 本工程占地面积 23600 平米，建筑面积 62640 平米。地下二层，地上四层 （局部夹层），施工包括16余万土方的支护开挖，524根工程桩施工，9000余吨 31『国家科技传播中心』 《施工组织设计》 钢结构安装以及约3万平米的幕墙施工，计划工期1113日历天，其中要经历三个 春节，三个冬期、三个雨期，还将受到2022年1月的冬奥会影响，工期压力大， 任务重。 对策：分析工程特点制定施工总控计划和配套计划，组织好资源配备和劳动 力安排。建立每周进行计划跟踪的动态管理制度，做到日比较，周汇报。制定科 学有效的施工工序安排。本工程基础桩施工作业量大，必要的工序时间长，需组 织好基坑支护开挖与工程桩施工的工序安排，提前进行试桩施工，提前安排重点 部位和收土坡道的工程桩施工。合理划分施工区域和施工段，组织多点同步的流 水施工。提前做好钢结构的深化设计、采购和加工。做好幕墙等专业施工的协调 管理。 （4）钢结构工程量大，造型独特，结构复杂 本工程地下设有钢骨柱，地上全部采用钢结构+钢筋桁架楼承板，钢结构工程 量大。且由于工程设计存在平面不规则、竖向结构不连续，导致结构超限。因此 本工程钢结构施工是工程的重点。 对策：成立以公司钢结构工作室领导的钢结构深化设计组，加强钢结构深化 设计管理和构件详图设计的管理。在项目总工的协调下，根据设计要求对幕墙、 机电等专业设计进行钢结构设计协调配合。项目经理部设钢结构经理负责钢结构 施工管理，在总控计划的要求下，制定钢结构设计、加工、安装计划。特别是对 于主展厅45m跨度正交实腹井格梁、主展厅屋顶为 58m跨度的轮辐式张弦预应力 结构、18m预应力桁架悬挑钢结构等特殊钢结构施工，组织专家进行方案论证， 确保方案可行。组织我司长期合作的大型钢厂提前进行钢板的定轧；组织两个以 上的加工厂进行钢构件加工，保证供应；投入机械设备满足钢构件吊装。应用 BIM技术和物联网技术加强钢结构深化设计和构件加工运输的管理，确保钢结构 施工。 （5）材料运输量大，塔吊等垂直运输设备布置是关键 本工程钢结构重量大，构件数量多，建筑占地面积大。因此塔吊等垂直运输 设备的布置是关键，既要保证材料的运输需求，又要满足群塔作业要求，同时要 避免对周边建筑物和城铁轨道的影响。 对策：塔吊采用1台K80115，2台TC7052大型起重量的塔吊对角布置，满足 超重钢结构吊装需求，同时提高了塔吊的自由高度，减少塔吊干扰，提高工效。 32『国家科技传播中心』 《施工组织设计》 塔吊在底板施工前安装使用，施工期间运用公司研发的智慧工地管理平台对塔吊 群塔作业的工作状况实时监控，避免吊运过程中的碰撞。同时加强对大型塔吊安 拆作业等危大工程施工的管理，加强对塔吊的保养和维修管理，增加检修次数， 防止因保养不善造成塔吊的停歇。 （6）防水施工要求高 本工程西侧为人工河，场地地下水位高，因此整个地下室防水是影响使用功 能最大的隐患工程。 对策：将防水施工作为质量控制的特殊工序进行管理，强调“预控在前，监 控施工过程居中，试验性验收在后”的三步控制法，实现过程精品的工程目标。 首先采取措施提高混凝土自防水性能，通过调整混凝土配合比，合理设置施工缝 加强混凝土养护，减少混凝土裂缝的产生。其次通过进行地下室防水节点、种植 屋面防水做法的深化设计，细化施工要求，提高防水预控质量。过程中加强防水 材料的进场验收和施工质量控制，特别是耐根穿刺防水材料，做好成品保护，杜 绝渗漏隐患。 （7）专业施工多、对总承包协调管理要求高 本工程体量大，总承包管理涉及土建、钢结构、幕墙、机电、装修、景观园 林等多种不同专业；任何一个专项工艺的不熟悉，就可能造成在施工安排上的不 合理，轻则影响工期，严重的可能达不到设计要求、甚至造成工程失败。 对策：项目部将建立部门齐全、职责明确的总承包项目管理部，健全各项总 承包管理制度，通过各类专题会议，应用 BIM等信息化技术，全面实现总包对进 度、质量、安全、文明施工、绿色施工等的管理。通过合理安排施工流程，协调 好各专业的深化设计工作，为各专业分包提供全面的服务，做到纵向信息畅通， 横向配合默契。以机电优先为原则，及时移交机电机房，为机电安装工程施工创 造条件。 2、施工技术难点分析 （1）西侧主展厅45m跨度正交实腹井格梁，最大梁高2.3m，施工难度大 本工程西侧主楼圆形主展厅三层楼板，均采用45m跨度正交实腹井格梁，最 大梁高2.3m。超跨井格梁的安装方式、垂直运输方式、安装精度保证措施、受力 均匀保证措施等，均是钢结构工程施工前需重点考虑的技术难点。尤其是如何控 制超长梁在安装过程中的自重变形、钢梁预留机电管线洞口的深化设计等，均应 在施工模拟的过程中，提前特殊考虑。 33『国家科技传播中心』 《施工组织设计》 措施：通过对主展厅钢结构的安装工况模拟和计算模拟，主展厅钢结构施工 采用胎架+散拼施工方式，可以保证结构变形状态满足设计要求条件下，安装的 绝对工期最短。主体结构施工期间，现场采用塔吊进行45m跨度正交实腹井格梁 分段吊装，地面搭设10个支撑胎架，作为钢结构安装的临时支点。具体施工时， 按照先主梁、再次梁、后小梁的顺序，组织构件吊装。待所有钢结构安装完成且 焊缝质量检测合格后，再将胎架支撑卸载、拆除。 （2）主展厅屋顶为58m跨度的轮辐式张弦预应力结构 屋顶结构跨度大、采光窗钢构件重量达42吨，屋顶结构的分段拼装形式及独 立支撑的设置形式为本工程重大技术难点；屋顶采用了轮辐式张弦预应力结构， 受力复杂，需对称同步张拉，如何在高空高标准的实现预应力的对称同步张拉， 保障钢构件受力均匀，亦为技术难点。 措施：将超重采光窗钢构件分为 4段加工，现场设置临时支撑胎架，用塔吊 进行采光窗钢结构的高空拼装。屋盖结构下搭设钢管操作架，保证工人能够在结 构两侧对称同步张拉预应力。通过对施工工况的实时模拟，调整屋盖结构的卸载 方式，保证钢结构的受力稳定。 采用具有超厚钢板加工能力的钢结构厂进行分段加工。设置大型塔吊将钢柱 在基坑外分段起吊就位。对于倾斜部分的钢结构安装，采用制作胎架的方法对倾 斜柱搭设可靠支撑。对于厚板焊接则采取分层焊接减少焊缝导致的变形。详见第 十章第八节门厅柱及上部转换结构施工方案。 （3）东侧采用的预应力桁架悬挑长度达18m，东侧部分展厅为悬挂结构 本工程设计有超长悬挑预应力桁架及下部大体量悬挂结构，如何保证超长悬 挑结构的施工安全、卸载时的整体受力稳定、预应力的张拉效果等，均作为本工 程的技术难点。另外，悬挂结构需上部支承桁架安装完成后，方可进行安装施工 施工部署时亦需考虑此工序衔接的影响。 措施：超长悬挑预应力桁架施工时，主要考虑结构施工的安全，故现场将在 悬挑结构端部，设置支撑胎架，保证悬挑结构的受力稳定。桁架结构施工时，主 要采用分段加工，高空拼装的方式，安装时需严格控制构件的测量精度。悬挑结 构待预应力拉索张拉完成后，再进行卸载。 （4）厚板焊接 本工程钢结构采用了大量50以上厚度钢板，其中最大厚度120mm，属特厚板。 其焊接难度在最新发布实施的钢结构焊接规范中为 C级（较难）。工厂焊主要为 34『国家科技传播中心』 《施工组织设计》 T型、十字型组焊时的平焊缝；现场焊主要为钢柱对接时的横焊缝。 措施：项目部将选用长期合作、具备类似项目经验的钢结构加工厂，采用成 熟的焊接工艺，控制焊接质量。针对超厚板焊接，提前进行工艺评定，合格后再 大体量焊接。对所有施工焊缝进行全面探伤检查，确保最终焊接质量。 （5）地上圆弧板边为锯齿状，需考虑楼板收边问题 本工程地上结构边为保证幕墙外立面效果，设计为锯齿状，现场施工时，需 严格保证最终的收边效果与建筑图纸匹配，以保证后期幕墙安装的需求。 措施：对楼板边的钢筋桁架楼承板排版进行特殊考虑，对所有板材进行统一 编号，安装时严格按照排版图纸进行控制，对部分难以实现的板边效果，考虑采 用支模的方式，控制楼板造型，以实现收边效果。 （6）屈曲约束支撑设置部位多、长度大、安装要求高 本工程地上钢结构支撑体系采用屈曲约束支撑，布置在45m圆形大跨度展厅 西侧楼梯间墙体内，以及东南侧悬挑区楼梯间两端，最大高度超过 26m， ±0.000m楼面作为上部结构嵌固端。所有屈曲约束支撑需在主体结构封顶，所有 楼板浇筑完成且临时支撑均卸载拆除后方可安装。安装时需充分考虑结构施工过 程中的变形影响，保证安装精度。 措施：屈曲约束支撑由具备生产资质和特种施工资质的专业厂家深化设计、 制作及安装，并得到设计院审核确认。安装前，提前进行施工模拟，计算安装工 程中的变形值，结合计算数据，合理进行构件分段，保证最终的安装精度。对所 有支撑与连接部位，采用等强对接焊接，表面与中心肋保持一个水平面，焊缝不 平整的地方用角磨机打磨平整。保证焊接均匀、满焊。 （7）钢结构与机电管线交叉多，深化图纸要求高 本工程地上结构为钢结构，大量机电管线需穿钢梁，如何进行图纸深化，减 少机电管线穿钢梁的路由，最大限度地控制钢梁打洞对结构受力的影响，是本工 程难点。 措施：所有钢结构、机电的图纸深化工作，需提前考虑专业交叉，优化管线 路由，进行碰撞检查。机电深化的进度需至少提前结构施工一层，以保证图纸问 题能够提前解决。运用BIM技术，对结构及机电管线进行综合摆布，实现对施工 过程中的工况模拟。 （8）抗拔桩数量多，桩头防水节点处理要求高 本工程设计有大量抗拔桩，如何保证抗拔桩桩头与基础底板结合位置的防水 35『国家科技传播中心』 《施工组织设计》 效果，将是防水工程的技术难点。 措施：拟采用水泥基渗透结晶、非固化橡胶沥青对桩头位置进行专项处理， 此做法属于柔性防水措施，可有效填充桩头与基础底板间的缝隙，且非固化橡胶 沥青材料本身具有一定的伸缩性，可适应桩头位置的结构变形，保证最终的桩头 防水质量。 （9）大角度斜坡结构防水保护层施工难度大 下沉广场、汽车坡道、深集水坑均为大角度斜坡、高差大（下沉广场高差达 4m），50厚C15素混凝土防水保护层施工难度大，如何保证防水保护层施工质量 为工程难点。 措施：下沉广场、汽车坡道、深集水坑斜坡采用镀锌铁皮作防水保护层，镀 锌铁皮具有易于施工且有效保护防水的特点，适用于大高差斜坡防水保护。 （10）大体积混凝土底板水化热大 底板厚度最厚处达1.6m， 既要减少底板大体积混凝土的收缩，保证混凝土的 强度，又要降低混凝土内部水泥水化反应产生的巨大热量，为本工程施工难点。 措施：根据GB50204-2015《混凝土结构工程施工质量验收规范》中 7.1.1条， 为降低底板混凝土水化热，调整矿物掺合料，并经设计确认，将标养龄期由 28d 调整为60d。 （11）圆形附墙柱施工难度大 本工程地下有大量附墙柱，一些附墙柱为圆形，圆形柱附墙柱的成型质量直 接关系着为本工程施工质量。 措施：采用定型圆柱模施工圆柱，再进行墙体施工，以保墙体的最终成型效 果。 （12）弧形墙单侧支模施工难度大 西侧下沉广场筏板为单侧支模弧形墙，支设难度大，质量控制要求高。 措施：采用成品型钢单侧模板支架配以微弯钢管进行模板支设。 （13）组合结构节点复杂施工难度大 本项目地下室存在组合结构梁柱节点加腋情况，节点复杂且存在下插钢柱， 钢筋排布密集，施工难度大。 措施：采用三维放样深化深化技术，对钢筋连接进行优化排布，保证施工质 量。 （14）多层超长大跨重型楼面施工难度大 36『国家科技传播中心』 《施工组织设计》 本项目地下室存在组合结构梁柱节点加腋情况，节点复杂且存在下插钢柱， 钢筋排布密集，施工难度大。 措施：采用三维放样深化深化技术，对钢筋连接进行优化排布，保证施工质 量。 （13）组合结构节点复杂施工难度大 本项目地下室存在组合结构梁柱节点加腋情况，节点复杂且存在下插钢柱， 钢筋排布密集，施工难度大。 措施：采用三维放样深化深化技术，对钢筋连接进行优化排布，保证施工质 量。 （14）展厅装修施工安全防护难度大 西侧主展厅顶层距屋面高度约21米，跨度大，支撑少。该区域的室内装修、 室外幕墙以及钢结构饰面施工期间的安全防护难度大。 措施：建议该部位构件安装前提前进行防火涂料和面漆施工，在接口部位满 足焊接和检查后再进行饰面施工。装修施工期间局部采用挂钢丝绳吊挂安全网的 方法满足防护要求。 （15）施工场地狭小，专业众多，总平面布置合理性可行性是施工难点 施工场地为现场红线范围，场地南侧围墙距基坑上口仅 2米，无法形成场内 闭合道路。地下室结构完成后受沉降后浇带影响，地下室顶板可用范围有限。而 钢结构、土建、幕墙施工对于平面堆场的需求均非常大，因此平面布置如何满足 各专业的需求、保证施工正常有序的开展，是总包施工管理的一个重点。 措施：针对本工程的特殊情况，对现有场地条件和工程情况进行充分的分析 采取分阶段动态调整的方法，施工阶段充分考虑工程所有专业施工的需求，根据 不同时期不同施工内容进行合理的现场总平面布置，满足现场材料运输、混凝土 浇筑、钢结构拼装等需求。如：地上结构施工期间，将B1层西侧下沉庭院作为现 场加工区和材料堆场；地下室结构验收后，尽快完成南侧肥槽的回填，实现南侧 道路顺利贯通。 37『国家科技传播中心』 《施工组织设计》 3.施工部署 3.1施工管理目标 3.1.1工期管理目标 本工程计划开工日期为2019年10月8日开工，计划竣工日期为2022年10月 24日，总工期为1113个日历天。 3.1.2质量管理目标 按照ISO9001质量保证体系组织实施本工程，满足本工程招标文件、技术规 范及图纸要求。 质量标准：合格，符合现行国家及北京市相关工程验收规范和标准的要求， 工程质量验收确保一次性通过。 质量创优目标：北京市建筑长城杯工程金奖、中国安装工程优质奖（中国安 装之星）、中国建筑工程装饰奖、钢结构金奖、中国建设工程鲁班奖。 结构工程质量获得北京市结构长城杯工程金奖；竣工工程质量达到集团“精 品杯”的质量标准。 3.1.3安全管理目标 施工阶段无死亡事故和重大经济损失等安全事故；轻伤率控制在国家标准以 下；不被舆情持续负面报道；争创“北京市绿色安全样板工地”；达到“北京市 绿色安全文明工地”的要求。 3.1.4消防管理目标 杜绝重大伤亡事故、火灾事故和人员中毒事件的发生。 3.1.5绿色施工目标 达到“北京市绿色安全文明工地”的要求 3.1.6技术管理目标 1、积极推广和应用新技术、新工艺和成熟适用的科技成果，组织专家顾问组 研究适用于本工程的新技术，解决工程实施中的技术难题，确保工程顺利实施完 成。 2、采用先进合理的现代化管理手段，圆满完成工程施工任务。 3、本项目BIM技术应用按照“中建一局集团建筑信息模型（BIM）技术研究 与应用考核评价实施细则”,根据项目BIM应用点的复杂程度和个数应达到 C级标 准。运用BIM技术建立BIM模型，用于现场施工管理，及时发现土建专业与机电 38『国家科技传播中心』 《施工组织设计》 专业间碰撞和本专业内的碰撞问题。 3.1.7降低成本目标 通过科学的项目管理、先进的技术设备、经济合理的施工工艺、有效的组织 协调、控制，努力使工程的成本造价得到最为有效的控制。同业主、设计、监理 和相关各方共同努力，优化施工组织，使工程各个环节衔接紧密，高效顺利地向 前推进；从图纸设计、材料设备选型、专业承包商的选择和现场组织、协调等各 个方面，提出合理化建议和方案，加强“过程”、“程序”和“环节”控制，避 免不必要的拆改、浪费，在不影响安全质量进度的情况下，控制成本支出，优化 利用资金，合理利用资源杜绝浪费，专款专用，使业主的投资发挥最佳的效益和 效果。 3.2组织机构 3.2.1组织机构图 39『国家科技传播中心』 《施工组织设 计》 40『国家科技传播中心』 《施工组织设计》 3.2.2岗位职责 序号 岗位名称 姓名 职称/执业资格 职 责 高级工程师 1、在公司授权范围内代表公司履行合同，负责项目全面工作，是保 一级建造师 证全面履约的第一责任人； （编号： 2、是项目安全生产、工程质量的第一责任人； 0052297） 3、是项目成本管理的第一责任人，在项目施工全过程对公司负责。 1 项目经理 张晔 安全B本 4、是项目质量、环境、安全和社会责任四大体系的第一责任人，确 （编号：京建 保本项目通过四大体系外审。 安B（2004） 5、负责主持编制项目施工组织设计，除规范规定由企业技术负责人 0016200） 审批的技术方案由项目经理审批。 1、保证各项基础性技术工作顺利进行，充分发挥技术系统对项目经 理部其他系统工作的支持作用，对项目部各项工作的引领作用； 2、杜绝因为技术工作的延误和失误，导致工期延误、经济损失、质 量及安全问题等； 3、完成工作责任目标中技术创效的各项任务指标； 4、完成工作责任目标中考核的各项指标，实现体系检查、公司内外 部考核、创优工作实现既定目标； 高级工程师 5、完成项目质量、环境和职业健康安全体系的总牵头工作 一级建造师 2 技术负责人 郑群 6、负责组织相关人员编写施工组织设计，是编制施工技术方案和质 （编号： 量策划方案的第一责任人 0176710） 7、负责现场重大技术问题处理措施的制定，参与质量事故和安全事 故的处理 8、制定对重大资料管理问题的处理措施；起草、审核、跟踪涉及重 大技术质量问题的函件，回复重要外来函件 9、负责安全技术管理工作，对项目安全生产负技术领导责任。 10、组织编制、审核、审批施组、方案、方案交底、修改措施时， 必须包含有针对性安全技术措施，并监督检查执行情况。 1、根据合同工期要求，建立进度计划管理制度，明确计划控制要求 及措施，督促并保证现场生产活动有序实施，不断推进项目各项绿 色安全施工现场管理工作。 2、对工程项目的安全生产负直接领导责任，协助项目经理落实项目 安全生产各项工作；组织落实安全生产的法规、标准、规范及规章 制度；组织实施安全专项方案和技术措施，检查指导安全技术交 高级工程师 底；职业安全健康保证体系的落实。 一级建造师 3 生产经理 崔基 3、组织编制项目各阶段计划，并负责实施；负责现场劳动力使用计 （编号： 划、机械使用计划等配套计划的编制和具体实施 0378700） 4、组织项目生产例会，协调现场各专业交叉施工问题和生产资源的 平衡使用 5、积极与业主、设计、监理和分承包商进行沟通协调，保证施工生 产计划的实现 6、指导和监督项目质量事故和安全事故的处理；指导和监督项目经 理对工程全面履约 1、根据合同工期及项目机电管理目标要求，组织相关的资源，督促 工程师 并保证机电履约管理的有序实施，确保项目总体目标的顺利完成。 安装质量员 4 机电经理 翟景鑫 2、组织制定落实项目履约各阶段机电施工计划 （编号： 3、负责组织项目竣工验收，协助项目经理对竣工后重大机电质量问 C1390245） 题进行维修处理 1、负责项目经营系统工作，确保核定项目收益完成，争取实现成本 降低 2、负责组织编制项目商务策划；负责分解商务策划职责内容，落实 质量员 商务策划工作，并具体负责收益策划的实现。负责商务策划书的动 （编号： 5 商务经理 蒋云祥 态调整 1117106005991 3、参与对业主的承包合同谈判和合同评审 6） 4、负责组织项目分承包、物资采购合同谈判 5、积极与业主、设计、监理和分承包商的沟通协调，组织工程索赔 和反索赔，分包结算、工程款回收工作 41『国家科技传播中心』 《施工组织设计》 1、在项目经理的领导下，全面负责工程项目质量管理工作。协助建 立项目质量保证体系，对项目质量目标进行责任分解，确保质量责 任在项目管理各方面得到贯彻、落实，确保项目总体质量目标和阶 段目标的实现。 助理工程师 2、负责项目质量体系的建立，组织项目质量管理体系文件编制和实 质量员 施，对工程项目质量管理体系的运行、维护及工程实体质量负监督 6 质量总监 任树莲 （编号： 与管理责任。 C0811462） 3、负责项目质量责任目标的分解，把质量目标的管理责任和实施责 任落实到岗到人，并牵头组织阶段质量目标实施情况检查与总结。 4、组织与业主、设计、监理、分承包商、分供方和政府质量监督机 构积极沟通协调，落实各项质量控制方案。 5、参与工程各阶段的内部验收工作、外部验收工作 1、在项目经理的领导下，全面负责工程项目安全管理工作。负责建 立项目安全保证体系的立，对项目安全目标进行责任分解，确保安 全责任在项目管理各方面得到贯彻、落实，确保项目总体安全目标 和阶段目标的实现。 2、宣传贯彻国家、政府、上级部门有关的文明安全施工、消防安 全、扬尘和职业健康政策、法律法规、标准规范在项目的执行和落 助理工程师 实。 安全C本 3、负责督促、参加施工现场安全防护、脚手架、临时用电、机械设 （编号：京建 备、扬尘防治、重要劳动防护用品、急救设备和器具、消防设施等 7 安全总监 张鹏飞 安 设备设施的验收与监督管理 C2(2014)01640 4、负责生产安全事故、火灾事故及职业病危害事故的处理，并组织 52） 参与抢救和配合事故调查工作 5、组织开展文明安全施工、消防、扬尘治理、职业健康宣传教育活 动，组织作业人员入场三级安全教育，负责各类人员文明安全施 工、消防、扬尘、职业健康培训考核，督促开展相关教育活动，监 督各级管理人员、作业人员（尤其是特种作业人员）持证上岗，监 督检查过程控制，确保项目安全生产保证体系正常运行及消防安 全，定期组织开展消防演练 1、提升项目党支部的战斗力和执行力，引领项目先进文化，建楼育 人，为完成项目优质履约提供政治保障、组织保障和思想保障。 2、负责党组织建设、党员管理教育工作，组织安排支部工作。负责 助理工程师 入党积极分子的培养教育工作，调动各方面的积极性 标准员 3、抓好员工队伍建设，随时了解和把握群众思想动态，做好针对性 8 办公室主任 高金朝 （编号： 的思想政治工作，保持员工队伍稳定 W1510019） 4、协助项目经理抓好人事考核、行政管理、生活后勤工作 5、负责内外网络、计算机及周设、管理软件规划、与公司OA衔 接；办公设施配备、员工形象，红线以外的生活区办公区的消防保 卫；对口工作拟稿、文件资料进出管理、档案管理等基础工作 3.3施工部署 3.3.1施工部署原则 1、满足合同要求的原则： 以合同约定的质量要求、工期目标为主线，合理组织人力、物力、财力，以 最优化的资源确保总目标的实现。施工前，各级管理人员需认真研究合同，从技 术、经济、工程管理等方面下工夫，满足现代化工程的施工要求。 2、符合工序逻辑关系的原则： 本工程施工顺序要遵循先地下后地上、先围护后结构、先主体后装修、先土 建后专业的常规施工顺序，使其符合逻辑关系的原则和灵活运用交叉作业的原理 42『国家科技传播中心』 《施工组织设计》 在各区域的流水上，组织立体交叉施工，充分衔接和搭接，保证总工期目标的实 现。 3、符合主控工期的原则： 为确保合同工期，根据主体及装修等阶段各专业的工程量及工作内容，以工 期主控线路施工优先，集中人、机、料等资源，确保主控线路工期。 4、进度与效益平衡的原则： 在确保整体进度的情况下，尽可能组织小流水，减少模板等物资投入。要围 着既定目标，在模板、支撑的投入上不能将就，在现场的管理上，要认真研究， 精打细算，管出效益。 5、符合季节性施工的原则： 针对本工程将跨越三个冬季和三个雨季的实际情况，在进行总体施工部署时 要充分考虑不利气候的影响，尽量安排装修等室外或湿作业工程避开冬季，提前 采取必要的季节性施工措施，确保在特殊气候条件下，工程的施工质量和进度按 计划实现。 6、科技先导的原则： 在施工中积极推广应用建设部十项新技术及其它北京市建委审批的新技术、 新工艺、新材料、新设备，以科技推动施工质量、施工进度的提高。 7、保证施工质量原则 合理安排工期，保证分部分项工程施工质量，不以工期紧迫为由降低质量标 准。 8、安全施工原则 一切部署以安全施工为主，不能只保证工期、质量而无视安全问题，在涉及 工程安全上的投入上不能将就。 3.3.2施工流程 1、总体施工顺序 总体施工顺序的应体现工序逻辑关系原则，要遵循先地下后地上，先围护后 结构，先主体后装修，先土建后专业的一般规律。以进度控制为主线，以计划、 组织、协调为主要职能，依据各分部分项工程施工的自然逻辑顺序和本工程的组 织关系进行全面策划，总施工顺序如下： （1）土护降施工和结构桩施工阶段关键线路 降水井施工→土方开挖施工（开挖至围护桩顶位置）→围护桩、止水帷幕施 43『国家科技传播中心』 《施工组织设计》 工（含冠梁、土钉墙）→土方开挖及预应力锚索施工→提前插入塔吊基础施工和 塔吊安装施工→挖土坡道施工及收坡道施工→正式桩施工→剔凿桩头、清理桩间 土 （2）底板及地下结构施工阶段关键线路 人工清槽→验槽→垫层施工→防水施工→防水保护层施工→底板施工→地下 室结构施工（含钢结构下插柱施工） （3）地上结构施工阶段关键线路 1）地上西侧圆心展厅涉及到环形结构、中央展厅结构、屋盖钢结构三大项施 工作业内容。中央展厅结构安装前，四周环形结构需先完成钢框架的安装，保证 中央展厅区域大跨度钢梁的受力点稳定；屋盖钢结构施工前，需在中央展厅区域 楼板全部浇筑完成后，方可设置胎架支撑；故西侧圆心展厅将按照环形结构→中 央展厅结构→屋盖钢结构的前后顺序，逐步开展施工作业。 因此，地上钢结构西侧圆形展厅为地上施工的关键线路，具体施工顺序如下： 环形区域钢柱吊装→环形区域钢梁散拼（由下层到上层）→环形区域钢筋桁 架楼承板绑扎浇筑（由下层到上层）→中央区域设置独立支撑→中央区域钢梁分 段散拼→中央区域钢筋桁架楼承板绑扎浇筑（由下层到上层）→屋盖钢结构设置 独立支撑（在中央区域楼板上）→屋盖钢结构钢梁散拼→屋盖预应力锚索张拉→ 屋盖钢筋桁架楼承板绑扎浇筑→屋面钢结构验收→幕墙钢桁架结构施工→幕墙工 程安装→砌筑工程施工、室内机电安装→室外市政、园林施工、装修施工 2）北侧办公区结构及东侧展厅结构施工顺序 北侧办公区结构：钢柱吊装→钢梁散拼（由下层到上层）→钢筋桁架楼承板 绑扎浇筑（由下到上） 东侧展厅结构：钢柱吊装→钢梁散拼（由下层到上层）→顶层钢桁架散拼→ 预应力锚索张拉→钢筋桁架楼承板绑扎浇筑（由下层到上层） 结构验收后施工顺序同圆形展厅区域。 2、流水段划分的原则 根据工程结构形式、图纸中后浇带位置、结构形式、现场混凝土供应能力、 设备的配备、材料投入及劳动力情况，合理划分流水段。 3.3.3施工分区、流水段划分 1、流水段划分主要考虑因素 （1）流水段划分原则 44『国家科技传播中心』 《施工组织设计》 1）底板施工流水段划分时利用后浇带为界进行划分，以减少底板施工缝隙， 规避防水风险为原则。 2）地下结构施工流水段以后浇带、建筑变形缝为原则。 3）以工程量大致相同，平衡人、机、料的投入量和配置，合理安排施工场地 为原则。 2、流水段划分 地下结构施工流水段划分 可分为南北两条施工主线，施工顺序为： ① 北线：北1段→北2段→北3段→北4段→北5段→北6段 ② 南线：南1段→南2段→南3段→南4段→南5段→南6段→南7段（仅 B1层有）→南8段（仅B1层有） 45『国家科技传播中心』 《施工组织设计》 地上钢结构施工流水段划分 3.3.4实现工程目标的技术措施 内容 技术保证措施 “方案先行，样板引路”，本工程将按照总控施工进度计划，编制相应 施工组织设计 的方案编制计划，并按照方案编制计划制定详细的、有针对性和可操作 与施工方案 性的专项施工方案，从而实现在管理层和操作层对施工工艺、质量标准 的熟悉和掌握，使工程有条不紊的按期保质地完成。 做好项目部的图纸会审管理流程和设计变更及工程洽商管理流程，做好 图纸及设计变 图纸及设计变更文件收发管理。 更文件管理 做到经常深入现场并及时解决实际问题和困难，及时办理技术洽商，积 极主动并建议甲方办理变更。 为保证现场施工的需求、提高施工质量、减少返工现象，开工后项目部 会向业主、监理提交一份详细的深化设计及图纸编制和送审的计划表， 深化设计管理 包括深化设计出图的总控计划、阶段计划和月计划，并按照已经获得的 设计图纸、招标文件和技术规范的要求，进行详细的设计编绘、复核工 作。 1.确定好技术资料的管理职责，2. 过程中的技术资料管理办法，包括 督促好项目内部各部门和分包定位进行技术资料自查，提出项目部 的 技术资料管理 技术资料管理要求，制定好工程声像资料的管理，3. 做好竣工阶段资 料管理。 新技术、新工 应用新技术新工艺合理缩短工期，具体新技术、新工艺应用详见5.5.。 艺的应用 1，9、新技术推广计划 3.3.5主要分包单位的选择和管理 （1）优先选用长期合作，口碑信誉好，经验丰富的分包单位，对工程整体 的进度、技术、质量、安全、文明施工、验收交付等统一对业主负责。 在合理低价的前提下为本工程选择质量优良具有高性价比的材料及设备供应 商。分包选择前期组织工作：制定招标工作计划、提出设备材料计划和商务准备 资格预审及考察。 （2）为了满足业主的要求，保证工程的各项要求，项目部对专业承包商将 46『国家科技传播中心』 《施工组织设计》 进行全方位的施工管理，主要分为合约管理、计划管理、技术管理、现场管理、 质量管理、安全管理、物资管理及信息管理等方面。 1）合约管理：总承包商根据业主确定的专业分包工程范围组织进行合约规 划，并协助和参与专业分包商招标、议标和定标工作。施工过中程根据工程进度 编制合理的分包资金流量计划，做好对专业分包商的资金控制 2）计划管理：总承包商根据本工程内容和总工期，编制合理进度计划，并 根据总控计划编制配套进度计划，当施工进度滞后，总承包商要求分包商提交追 赶计划以及保障措施，如果专业分包商仍不能满足工程整体进度要求，总包采取 必要的措施保证工程进度。 3）技术管理：包括深化设计管理、方案管理、资料管理以及新技术和新工 艺管理等对分包的管理。 4) 现场管理: 在测量放线、现场平面、临水临电、消防和保卫、成品保护、 大型机械和设备、文明施工和环保等方面进行整体规划，管理分包。 5）质量、安全管理：总承包商下发质量和安全管理目标，并对分包商进行 质量及安全意识教育和培训，增强分包商对质量和安全管理的重视程度，参与分 包商的各级质量教育和检查工作 6）物资管理及：制定样品报批清单和计划，督促分包商材料报批工作。样 品的提交必须严格按照本工程的技术说明书和相关文件及规范要求。编制进场物 资检查和不合格退场的流程。制定需要复试物资的清单，严格进场物资的检查和 需要复试的项目。 7）信息管理：业主和设计院给总包商文函和其他技术资料，如果包含专业 分包商内容，总包商应该及时将此文件转发专业分包商 3.4协调与配合 项目部将高度重视与政府机关、业主、设计、监理、分包、生产加工单位、 周边居民等各方面关系的协调与配合具体措施，以利于工程的顺利进行。 1、与建设单位的工作协调配合 项目部将站在工程全局的角度，积极、主动、高效地为业主服务，协助业主 落实重大施工事宜和施工条件，解决工程实施过程中的重大问题，在施工管理的 各个环节上，与业主建立良好的相互信任、相互支持和相互理解关系，以保证工 程优质、高效、文明、安全的施工。同时，协助业主做好专业承包商和材料设备 47『国家科技传播中心』 《施工组织设计》 选型和招标工作，充分体现文明、高素质的施工企业形象。将侧重以下几个方面 的工作： （1）对工程实施过程的整体策划和建议 （2）为业主服务，使业主从繁杂的事务中解脱出来 （3）为业主服务，体现在对业主的尊重 2、与管理单位的工作协调配合 与管理公司建立畅通的沟通管道，接受管理公司对工程进度、工程质量、现 场文明施工等方面的检查，并对存在的问题及时落实。组织各参建单位定期参加 管理公司召开的进度、质量、安全协调会，积极协调和解决各参建单位间的工程 协调与工序衔接中存在的问题等。在竣工保修期间，加强与业主、管理单位沟通 和联系，建立定期回访制度，积极听取业主及管理单位针对各方面的意见，针对 这些意见，制定合理有效的措施，加以调整和改善，满足业主的需要。 3、总包与监理单位的工作协调配合 （1）严格按照相关要求为监理在项目现场提供良好的工作条件，为监理在现 场顺利开展工作提供保障。 （2）严格按照文件规定要求及时全面地提供施工组织设计、施工方案、现场 检查申请、材料报批、分包选择等书面资料，使监理及时充分地了解掌握承包商 相关工作的进展，对工程项目的实施实行全面有效的监理。 （3）积极组织工程相关各方参加监理例会，听取业主、监理各方对工程施工 的指导意见，认真落实各方对承包商提出的要求，对要求承包商需提交书面资料 时，要及时提交相关资料，确保监理及时做出决定所需的相关证明资料，保证整 个工程的顺利实施。 4、与设计单位的工作协调配合 （1）项目部技术人员需快速适应本工程设计单位的设计习惯和做法，掌握其 设计指导原则、思路和设计方法，并找到与之相适应的结合点。 （2）针对本工程质量要求高、深化设计工作量较大的特点，项目部将单独设 立深化设计部专门进行设计协调和会审把关，充分保证设计方的出图计划、出图 质量以及图纸的配套，深化设计部门将组织项目各部门提前对各部分图纸进行会 审，发现问题，立即通知各方。遵循主动、积极、高效、和谐为原则，公司技术 中心、机电工程部将对项目提供强有力的技术支持和服务。 5、与政府机关的沟通与联系 48『国家科技传播中心』 《施工组织设计》 与地方政府建立良好关系，尊重和服从地方政府各部门管理，认真贯彻执行 党和政府的方针政策，积极了解国家法律和地方法规，遵守法律、法规，调节企 业和国家、地方的各种关系。及时与政府各部门办理各类夜间施工的手续、占道 手续等。 6、与周边居民的沟通联系 （1）与街道办事处、居委会、派出所、城管部门等进行沟通，建立合作关系。 提前到居民区走访，了解居民心态，制定相应措施。采用低噪设备、尽量将噪声 降到最低值；同时使用遮光措施进行现场控制，大型照明设备需使用遮光罩，避 免照明直接朝着居民楼方向。 （2）施工前公布连续施工的时间，发布安民告示，向周边居民做好解释工作。 建立项目的施工微信公众号、二维码，每日公布施工情况，及下一步施工进度计 划，保证周边居民可以通过手机第一时间得知所需信息，建立起良好沟通的桥梁。 4.施工进度计划 本项目于2019年10月8日开工，2022年10月24日竣工，总工期1113日历 天。 4.1施工阶段目标控制计划 为确保工期目标的实现，将总体施工进度计划分解为若干个里程碑，以里程 碑的分步实现来保证总进度计划目标的实现。详见下表。 施工阶段 开始时间 结束时间 总工期/天 总工期 2019.10.8 2022.10.24 1113 施工准备 2019.10.8 2019.11.07 31 基坑支护、止水帷幕、土方工程 2019.10.8 2020.04.30 206 及抗拔桩施工 垫层及底板施工 2020.03.27 2020.07.28 197 地下室结构施工 2020.06.01 2020.10.15 214 西侧环形展厅区 2020.9.11 2021.2.18 161 地上钢结 东侧桁架区 2020.10.9 2020.12.16 69 构工程 悬挑区吊挂梁、 2020.11.13 2021.2.6 86 49『国家科技传播中心』 《施工组织设计》 施工阶段 开始时间 结束时间 总工期/天 悬挑桁架安装 北侧办公区 2020.9.11 2020.11.19 70 西侧环形展厅楼板施工 2020.12.3 2021.4.16 135 地上混凝 东侧桁架区楼板施工 2020.11.27 2021.3.23 117 土浇筑 北侧办公区楼承板安装 2020.10.21 2020.12.5 46 二次砌筑工程施工 2020.12.6 2021.11.11 341 地下室装修 2021.06.14 2022.05.09 330 室内装修 展厅装修 2021.11.22 2022.8.18 270 工程 办公用房装修 2021.10.23 2022.7.13 264 门窗工程 2022.3.1 2022.8.11 164 北侧幕墙 2021.3.8 2021.11.25 263 东侧展厅幕墙 2021.6.23 2022.5.13 325 西侧环形展厅幕墙 2021.4.14 2022.3.19 340 幕墙工程 西侧环形展厅49.0m屋面造 2021.7.6 2022.2.2 212 型幕墙 其他幕墙安装 2021.6.24 2022.5.30 341 机电预留预埋 2020.4.2 2021.10.17 564 电气系统 2021.3.16 2022.5.25 436 给排水系统 2021.3.16 2022.1.23 314 空调水和采暖水系统 2021.7.9 2022.3.10 245 通风和防排烟系统 2021.3.16 2022.2.28 350 机电工程 冷冻机房机电系统施工 2022.4.15 2022.8.1 109 换热站施工 2022.3.1 2022.7.19 141 给水泵和中水机房施工 2022.4.21 2022.6.19 60 柴油发电机房 2022.3.10 2022.5.8 60 高低压配电室施工 2022.4.1 2022.7.12 103 室外工程（含室外绿化） 2022.3.15 2022.08.31 170 调试阶段 2022.07.10 2022.09.23 76 50『国家科技传播中心』 《施工组织设计》 施工阶段 开始时间 结束时间 总工期/天 竣工验收及备案 2022.08.19 2022.10.24 67 4.2施工总控进度计划及编制说明 本工程计划自2019年10月初开始，土护降、抗拔桩阶段计划工期 5个月， 期间包含春节和两会，完成时间至2020年4月底；地下室结构阶段计划工期 7个 月，完成时间至 2020年10月中旬；地上结构施工阶段，展厅区域钢结构框架 （关键线路）计划工期7个月，包含春节和两会，完成时间至 2021年4月中旬， 主体钢结构施工完成之后依次进行各层楼板混凝土施工，至2021年5月底完成， 随即进行结构验收。 结构验收通过后，开始进行幕墙工程、二次结构、机电工程、装饰工程等各 工序施工。幕墙工程计划工期完成时间至2022年5月下旬；地下二层二次结构施 工完成前30天开始装饰工程施工，在2021年6月中旬开始，计划工期11个月， 完成时间至2022年5月初，幕墙、装饰施工中插入机电工程，并在 2022年9月 底完成机电调试，幕墙工程施工完成前 3个月即开始室外、绿化工程的施工，自 2022年3月开始至2022年8月份完成。项目从2022年8月份开始进入竣工验收 阶段，2022年10月24日全部完成，项目总工期预计约37个月。全部施工过程将 经历3个冬季、3个雨季和3个春节，并考虑天气环境、社会政治文化活动、集 会，旅游季节、交通拥堵等因素的影响。 具体工期安排，详见施工总控进度计划表。 4.3施工进度关键线路分析 经过对总进度计划的分析，本工程钢结构施工最为关键，基础施工、钢结构 和幕墙，钢结构、幕墙厂家的确定、幕墙、钢结构深化和加对总进度计划也有重 要影响。 本工程整体关键线路为：土护降工程→抗拔桩工程→地下室结构工程→地上 钢结构工程→幕墙工程→装修工程、机电工程→室外工程。其中，影响工期最关 键的步骤，主要在于地上西南角钢结构工程的施工，此区域设计的楼层多，钢结 构体量大，前后工序衔接紧，对工期的影响较大。 4.4实现工期目标技术措施 1、施工组织保证 51『国家科技传播中心』 《施工组织设计》 （1）确定合理的施工顺序，组织合理的流水施工，大大提升施工效率。 （2）多作业面多流水段同时展开，确保后续施工及时插入； （3）分阶段结构验收，结构后续专业施工穿插施工：装修施工、幕墙施工、 机电安装施工尽早插入。 2、施工方案保证 （1）做好“方案先行，样板引路”。 （2）编制好总体、年度、季度施工方案、专项方案、分部分项施工方案计划。 3、图纸及设计变更、深化设计保证 （1）做好深化设计的策划工作，做到未雨绸缪，编制可行合理计划，内部会 审后严格执行。 （2）及时办理好各种洽商，包括结构、建筑和机电各专业，争取以变更形式， 下限为签字版洽商。 （3）及时收、法施工蓝图，做好签字登记领用手续。 4、计划制度保证 （1）建立完善的计划管理体系 ； （2）建立健全计划管理工作循环机制； （3）分级计划控制； （4）制定配套保证计划； （5）建立施工进度计划审批制 ； （6）加强现场调度管理工作； （7）加强施工进度的检查； （8）进度计划的随时调整； （9）建立施工进度报告例行制。 5、BIM技术保证 实际施工时，将利用 Revit、Tekla、MagiCAD、Catia、Rhino等专业BIM软 件陆续搭建土建、钢结构、机电、装饰、幕墙模型，通过模型整合并利用 BIM-4D 技术进行施工进度模拟、复杂部位的施工工序可行性模拟、技术方案的优化 比对 以及深化设计，及时发现解决碰撞等问题，避免返工以确保施工进度按计划完成。 52『国家科技传播中心』 《施工组织设计》 5.施工准备与资源配置计划 5.1施工准备 5.1.1技术准备 1、一般性准备工作 1）组织项目部有关人员熟悉图纸，图纸会审，发现设计存在的问题。 2）积极参加建设方组织的设计交底。 3）准备好本工程所需用主要规程、规范、标准、图集和法规。由技术负责人 组织有关人员学习规程、规范的重要条文，加深对规范的理解。 序号 培训或交底内容 交底计划时间 参加人员 方式 组织单位 1 内部图纸会审 2019年10月 项目全体 书面总结 技术部 业主、监理 2 图纸会审交底 2019年10月 书面总结 业主 和施工单位 3 其它相关规范的学习 2019年10月 项目全体 书面总结分析 项目总工 2、深化设计出图计划 本项目主要深化设计计划表 序号 深化设计内容 开始时间 完成时间 1 二次结构深化设计（地上部分） 2019.11.16 2019.12.15 2 二次结构深化设计（地下部分） 2020.10.08 2019.12.16 3 外立面深化设计 2019.10.08 2019.12.16 4 钢结构深化设计 2019.10.10 2020.01.07 5 钢筋桁架楼承板深化设计 2019.10.10 2020.01.07 6 精装修深化设计 2020.03.30 2020.05.28 7 机电预留预埋深化图 2019.11.16 2019.12.15 8 机电管线综合图（地下部分） 2020.03.16 2020.06.25 9 机电管线综合图（地上部分） 2020.06.26 2020.09.25 10 弱电系统深化 2021.01.10 2021.03.24 11 配合精装末端深化 2021.01.10 2021.03.28 3、施工方案编制计划 根据《加强房屋建筑和市政基础设施工程施工技术管理工作的通知》（京建 法〔2018〕22号）的要求，存在下列情形之一的，应在施工前编制专项施工方案： 53『国家科技传播中心』 《施工组织设计》 1）《关于实施危险性较大的分部分项工程安全管理规定有关问题的通知》 （建办质〔2018〕31号）等规定的危险性较大的分部分项工程。 2）《北京市建设工程施工安全风险分级管控技术指南（试行）》（京建发 〔2018〕424号）规定的存在重大风险和较大风险的分部分项工程。 3）防水工程、混凝土工程、装配式混凝土结构工程、预应力混凝土工程、钢 筋工程、钢结构工程、装配式钢结构工程、超高层混凝土泵送等涉及主体结构质 量安全的分部分项工程。 4）建筑装饰装修工程、屋面工程、建筑给水排水及采暖工程、通风与空调工 程、建筑电气、智能建筑工程、建筑节能工程、幕墙安装工程等涉及主要使用功 能的分部分项工程。 5）施工现场消防、施工暂设、临时用电、有限空间作业等涉及施工安全管理 的。 6）冬期施工、雨期施工等季节性施工的。 7）施工试验、施工测量、施工监测等技术质量控制的。 8）采用新技术可能影响工程施工质量安全，尚无国家、行业及地方技术标准 的分部分项工程。 9）其他需要编制专项施工方案的情形。 需要编制的方案具体如下所示： 土建方案编制计划表 序号 方案类别 施工方案名称 完成时间 审批单位 1 施工组织设计 2019.10 公司 2 机电施工组织设计 2019.10 公司 3 绿色施工方案 2019.10 公司 4 临建方案 2019.10 公司 5 策划方案 试验方案 2019.10 项目部 6 分项工程和检验批划分方案 2019.10 项目部 7 总承包管理方案 2019.11 项目部 8 质量创优策划方案 2019.11 项目部 9 CI策划方案 2019.11 项目部 土护降专项方案 10 分部分项工程方案 2019.10 公司 （超危大工程） 54『国家科技传播中心』 《施工组织设计》 序号 方案类别 施工方案名称 完成时间 审批单位 11 抗拔桩施工方案 2019.10 项目部 12 人防工程施工方案 2019.11 项目部 13 混凝土施工方案 2019.11 项目部 14 大体积混凝土施工方案 2019.11 项目部 15 防水施工方案 2019.11 公司 16 钢筋施工方案 2019.12 项目部 钢结构施工方案 17 2019.11 公司 （超危大工程） 18 预应力工程 2019.11 公司 19 屋面施工方案 2020.03 公司 20 回填土施工方案 2020.03 项目部 21 冬季施工方案 2019.10 公司 22 雨季施工方案 2020.05 公司 23 砌筑隔墙施工方案 2021.03 项目部 24 幕墙施工方案 2021.02 公司 25 装饰装修工程施工方案 2021.04 项目部 26 幕墙安装施工方案 2020.05 项目部 27 室外工程施工方案 2021.10 项目部 28 安全文明施工方案 2019.10 项目部 29 安全应急方案 2019.10 项目部 30 消防保卫方案 2019.10 项目部 管理方案 31 施工现场灭火及应急疏散预案 2019.10 项目部 32 施工现场防火技术方案 2019.10 项目部 33 有限空间作业专项施工方案 2020.05 公司 34 测量方案 2019.10 项目部 35 施工监测方案 2019.11 项目部 36 措施类方案 塔吊安装拆除方案 2019.12 公司 37 群塔防碰撞方案 2019.12 项目部 38 塔吊安拆应急预案 2019.12 项目部 55『国家科技传播中心』 《施工组织设计》 序号 方案类别 施工方案名称 完成时间 审批单位 模板施工方案 39 2020.01 公司 （超危大工程） 40 外架施工方案 2020.01 公司 41 卸料平台施工方案 2021.03 公司 42 施工电梯安装拆除方案 2021.04 公司 43 吊篮施工方案 2021.02 公司 机电施工专项方案编制计划 序号 施工方案名称 完成时间 审批单位 1 临电施工组织设计 2019.10 公司 2 现场临水施工方案 2019.10 公司 3 临时消防专项施工方案 2019.10 公司 4 临时采暖专项施工方案 2019.11 公司 5 防雷接地施工方案 2020.01 项目部 6 通风与空调工程施工方案 2020.10 公司 7 给排水及采暖工程施工方案 2020.10 公司 8 强电工程施工方案 2020.10 公司 9 弱电工程专项施工方案 2020.10 项目部 10 智能建筑工程施工方案 2020.10 项目部 11 建筑节能工程施工方案 2020.10 项目部 12 设备吊运、安装专项施工方案 2021.03 公司 13 配电间内电气施工方案 2021.03 项目部 14 电缆敷设施工专项方案 2021.03 项目部 15 电气调试及送电方案 2021.04 项目部 16 给排水系统调试方案 2021.04 项目部 17 空调系统调试方案 2021.04 公司 18 联动调试方案 2021.05 公司 4、方案编制及审批 1）施工组织设计应由项目负责人主持编制，项目技术负责人具体组织编写， 技术、质量、安全、生产、预算等部门参加，并由施工单位技术负责人审批后报 56『国家科技传播中心』 《施工组织设计》 项目总监理工程师审查。 2）专项施工方案应当由项目负责人主持编制，项目技术负责人组织编写，经 施工单位技术负责人审批后报总监理工程师审查。 3）项目技术负责人应当通过现场检查和资料核查等方式，对施工组织设计和 专项施工方案的实施情况进行技术复核，包括复核主要施工方法、技术参数、作 业条件等是否满足施工组织设计和专项施工方案要求。施工单位技术负责人应当 定期组织巡查专项施工方案实施情况。 5、计量器具配置计划 基坑支护、土方及抗拔桩施工拟配备本工程的试验和检测仪器设备表 序号 仪器设备名称 型号规格 数量 用途 备注 1 全站仪 莱卡TS09 2台 工程测量 2 经纬仪 DT-02L 1台 工程测量 3 水准仪 DS3 2台 工程测量 4 塔尺 5m 2台 工程测量 5 钢卷尺 5m、10m 10把 实测检测 6 塌落筒 Φ150 1台 实测检测 7 试块模具 100*100*100mm 10台 实测检测 8 试块模具 70.7*70.7*70.7mm 10台 实测检测 9 振动平台 ZP-4 1台 实测检测 10 游标卡尺 150*0.2 1台 实测检测 11 振弦式测度仪 609B 1台 实测检测 土建施工拟配备本工程的试验和检测仪器设备表 序号 仪器设备名称 型号规格 数量 用途 备注 1 温室控制仪 WS-02 1台 土建试验 2 混凝土振动台 振动台HZJ-A 1台 土建试验 3 混凝土试模 100*100*100mm 40组 土建试验 4 混凝土抗渗试模 12组 土建试验 5 砂浆试模 70*70*70mm 20组 土建试验 6 游标卡尺 0-150mm 2把 土建试验 57『国家科技传播中心』 《施工组织设计》 序号 仪器设备名称 型号规格 数量 用途 备注 7 磅秤 钢筋称重 1台 土建试验 8 工程检测尺 装修检测 5把 土建试验 9 全站仪(Topcon) 701 2台 工程测量 10 激光铅直仪 WILD–ZL 1台 工程测量 11 水准仪 AL-332 2台 工程测量 12 电子水准仪 NA3003 1台 工程测量 13 钢尺 100m 2把 工程测量 14 盒尺 5m长城牌免检 20把 工程测量 钢结构施工拟配备本工程的试验和检测仪器设备表 序号 仪器设备名称 型号规格 数量 用途 备注 1 风速仪 / 1台 钢构检测 2 测温计 600℃ 1台 钢构检测 3 湿度计 SN-02 1台 钢构检测 4 超声波探伤仪 CTS-2000 1台 钢构检测 5 防火涂料厚度检测仪 QUJ 1台 钢构检测 6 磁粉探伤仪 DCT-E 1台 钢构检测 电气专业检测、调试设备计划表 序号 仪器设备名称 型号规格 数量 用途 备注 1 交直流高压耐压测试仪 CS2674B 1台 电气专业检测、调试 2 高压绝缘数字兆欧表 HIOKI13455 1台 电气专业检测、调试 3 数字式绝缘/导通测试仪 3131A 1台 电气专业检测、调试 4 接地电阻测试仪 4105A-H 1台 电气专业检测、调试 5 漏电保护测试仪 MI2121系列 1台 电气专业检测、调试 6 红外测温仪 MX2系列 1台 电气专业检测、调试 7 交直流数字钳型表 F316 3台 电气专业检测、调试 8 照度计 TES-1330 2台 电气专业检测、调试 给排水施工拟配备本工程的试验和检测仪器设备表 58『国家科技传播中心』 《施工组织设计》 序号 仪器设备名称 型号规格 数量 用途 备注 1 电动试压泵 4D-SY160/6.3 1台 给排水专业检测、调试 2 手动试压泵 S-SY22/6.3 1台 给排水专业检测、调试 3 水平尺 150-600mm 4把 给排水专业检测、调试 4 压力表 2.5Mpa 5台 给排水专业检测、调试 5 钢卷尺 3、5m 5把 给排水专业检测、调试 6 游标卡尺 0-300mm 1台 给排水专业检测、调试 暖通专业施工拟配备本工程的试验和检测仪器设备表 序号 仪器设备名称 型号规格 数量 用途 备注 1 游标卡尺 0.02mm/0-300 4把 暖通专业检测、调试 2 千分尺 2把 暖通专业检测、调试 3 磁性线锤 4把 暖通专业检测、调试 4 超声波流量计 1把 暖通专业检测、调试 5 毕托管微压计 Dywer 1台 暖通专业检测、调试 6 风量捕捉罩 Alnor 1个 暖通专业检测、调试 7 噪声分析仪 Dywer 1台 暖通专业检测、调试 8 风速仪 AVM-07 1台 暖通专业检测、调试 9 平衡阀测量仪 CBI 1台 暖通专业检测、调试 10 电动试压泵 4D-SY560/3.5 1台 暖通专业检测、调试 11 电动试压泵 4D-SY160/6.3 1台 暖通专业检测、调试 12 手动试压泵 S-SY22/6.3 1台 暖通专业检测、调试 6、试验、检测、设备调试计划 1）试验计划 序号 试验内容 取样批量原则（数量） 见证检验比例 每批由同一牌号，同一炉罐号、同一规格尺寸的钢 筋组成，60t为一个检验批，超过60t的部分，每增 1 钢筋原材 100% 加40t（或不足40t的余数），在第三根钢筋上增加 取一个拉伸试件和一个弯曲试件。 应以300个同牌号钢筋接头作为一批；当不足300 钢筋连接 2 个接头时，仍应作为一批。每批随机切取3个接头 100% 工艺 试件做拉伸试验。 59『国家科技传播中心』 《施工组织设计》 直螺纹接头：同一施工条件下采用同一批材料的同 等级、同型式、同规格接头，以500个为一个验收 3 钢筋接头 100% 批进行检验和验收，不足500个也作为一个验收 批。 同一混凝土配合比、同一强度等级、同种原材料的 情况下： 1）每拌制100盘且不超过100m3的同配合比混凝 土，取样不少于一次；2）每工作班拌制的同配合比 的混凝土不足100盘时，取样不少于一次；3）当一 混凝土试 4 次连续浇筑超过1000m3时，同一配合比的混凝土每 100% 块 200 m3取样不少于一次；4）每一楼层同配合比混凝 土取样不少于一次；5）每次取样至少留置两组标准 养护试件，同条件养护试件的留置组数（如拆模 前，拆除支撑前）应根据实际需要确定。6）冬期施 工试块留置参照各地相关要求。 同一生产厂家、同一类型、同一规格的产品每 5 防水卷材 100% 10000m2为一批，不足10000m2也按一批计。 以同一类型10t产品为一验收批，不足10t也按一 6 防水涂料 100% 批计。 同品种同、规格、同等级的砌块，以10000块为一 7 砌体材料 100% 验收批，不足10000块也按一批计。 基坑回填土，每层按50～100m2取样一组；基槽回填 8 回填土 每10～20延米取样一组，取样部位在每层压实后的 100% 下半部（2/3深处）。 低合金高 相同厂家、相同炉号、相同规格、相同交货状态， 9 强度结构 100% 每60t为一验收批，不足60t也按一批计算。 钢 10 焊丝 同一批号、同一型号 100% 11 焊剂 同一批号、规格 100% 具体详见《试验方案》。 2）机电设备调试计划 序号 机电工程名称 开始时间 完成时间 1 电气系统调试 2022年6月 2022年7月 2 暖通系统调试 2022年6月 2022年7月 3 给排水系统调试 2022年6月 2022年7月 2022年7月 2022年8月 4 机电系统联合调试 7、样板项(间)计划 序号 样板项目 样板部位 样板施工时间 底板 北1段底板 2020.03 1 钢筋工程 墙、柱 北1段B2层 2020.04 梁、板 北1段B2层 2020.04 60『国家科技传播中心』 《施工组织设计》 墙、柱 北1段B2层 2020.04 2 模板工程 梁、板 北1段B2层 2020.04 底板、外墙 北1段B2层 2020.08 3 防水工程 卫生间 B1层1#卫生间 2021.07 屋面 22.65m屋面 2021.05 4 回填土工程 北侧肥槽 2020.09 5 钢结构样板 F1层北侧区域 2020.08 6 装修样板间 F1层展厅区 2021.07 7 吸音墙面、顶棚 F2层办公区 2021.07 8 机电设备安装 B1层 2021.04 注：样板计划可随工程实际情况调整。机电工程样板间需选取典型部位，如 机电管道密集的部位、机电管井、各机电机房、标准层或标准间等。 8、检验批、分项工程划分方案 （1） 检验批划分原则 1）地基基础与主体结构检验批按照流水段划分； 2）砌筑施工，一层一个检验批； 3）装饰装修,一层三个检验批，按照流水段划分； 4）门窗施工，一层一个检验批； （2）检验批划分 1）地下室阶段检验批划分 基坑清槽、基础底板、地下室结构按照后浇带划分为14个检验批，地下室竖 向按底板和结构楼层划分。 61『国家科技传播中心』 《施工组织设计》 2）地上结构施工阶段检验批划分，地上结构竖向按结构楼层划分检验批进行 验收。 各分项工程按《建筑工程施工质量验收统一标准》GB50300-2013 划分检验批 进行验收。 9、新技术推广计划 本工程计划选用建设部十项新技术（2017版）的部分新技术，具体如下： 62『国家科技传播中心』 《施工组织设计》 序号 新技术名称 子项名称 应用部位 备注 2.5混凝土裂缝控制技术 底板大体积混凝土 2.7高强钢筋应用技术 HRB400、HRB 500钢筋 钢筋与混凝 直径≥16mm钢筋采用直螺纹 1 2.8高强钢筋直螺纹连接技术 土技术 连接技术 2.9钢筋焊接网应用技术 地面面层采用成品钢筋网片 2.10 预应力技术 钢结构预应力锚索 模板及脚手 2 3.1销键型脚手架及支撑架 地下室支撑架采用盘扣架 架应用技术 5.1高性能钢材应用技术 钢结构工程 5.2钢结构深化设计与物联网 钢结构工程 应用技术 5.3 钢结构智能测量技术 幕墙钢结构桁架 3 钢结构技术 5.4钢结构虚拟预拼装技术 钢结构工程 5.7钢结构防腐防火技术 钢结构工程 5.9索结构应用技术 钢结构预应力锚索 6.1基于BIM的管线综合技术 机电碰撞检查 机电安装工 6.5机电管线及设备工厂化预 4 机电构件加工 程技术 制技术 6.8金属矩形风管薄钢板法兰 机电工程安装 连接技术 7.1封闭降水及水收集综合利 三轴搅拌桩止水帷幕 用技术 7.2建筑垃圾减量化与资源化 物资精细化管控、垃圾再利 利用技术 用 7.3施工现场太阳能、空气能 太阳能电灯、空气能热水系 绿色施工技 利用技术 统 5 术 道路自动喷淋降尘，雾炮降 7.4施工扬尘控制技术 尘、车辆自动冲洗技术 7.7 工具式定型化临时设施技 标准化箱式房、定型化临边 术 洞口防护、加工棚、钢板路 7.9透水混凝土与植生混凝土 部分临时道路采用透水砖 应用技术 6 防水技术 8.5 种植屋面防水施工技术 种植区域屋面工程 对基坑位移变形进行全过程 9.6 深基坑施工监测技术 观测 抗震加固与 9.7大型复杂结构施工安全性 超重、超长、超大钢构件安 7 检测技术 监测技术 装 受周边施工影响的建（构） 周边沉降监测 筑物检测、监测技术 10.1 基于BIM的现场施工管 三维场布系统 信息化应用 理信息技术 8 技术 10.3 基于云计算的电子商务 局集团采购平台 采购技术 63『国家科技传播中心』 《施工组织设计》 序号 新技术名称 子项名称 应用部位 备注 10.5 基于移动互联网的项目 智慧工地系统 动态管理信息技术 10、考察、认样计划 序号 考察单位 考察时间 1 混凝土搅拌站 2019年10月8日 2 机电管线生产厂家 2020年3月1日 3 钢结构构件生产厂家 2020年6月15日 4 幕墙生产厂家 2021年3月15日 11、分包进场计划 序号 分包单位 进场时间 1 止水帷幕、支护桩桩基分包 2019年10月8日 2 临水临电分包 2019年10月8日 3 土方分包 2019年11月19日 4 主体结构分包 2020年3月5日 5 机电分包 2020年3月31号 6 钢结构分包 2020年7月16日 7 防水分包 2020年8月14号 8 二次结构分包 2021年4月1号 9 幕墙分包 2021年4月24号 10 装饰装修分包 2021年5月24号 11 电梯安装厂家 2021年6月13号 12 市政工程分包 2021年11月16号 13 园林绿化分包 2022年3月15号 12、高程引测与定位 本工程高差引测与定位，主要根据业主提供的三个基准点 K1、K2和K3，坐标 分别为BG1（503658.741,315654.866）、BG2（503663.490,315523.663）和BG3 （503451.000,315511.841），高程分别为 BG1（42.524m）、BG2（41.692m）和 BG3（42.797m）。 64『国家科技传播中心』 《施工组织设计》 进场后，需先复核业主提供的三个基准点，并用建筑物控制桩引入高程控制 水准点，作好控制桩和水准点的测设和保护工作。 5.1.2施工现场准备 5.1.2.1施工水源、电源、热源准备计划 1、临水准备和施工 （1）临时用水水源设计 由业主提供的在施工现场西侧的临时给水点，引入干管为DN100的镀锌钢管， 引入现场后设置水表井进行计量。水表井的做法参见华北标91SB-给-12。 （2）消火栓系统用水量 本工程设计同一时间内火灾发生次数为 1次，室外消火栓系统用水量设计为 20L/S，室内消火栓用水量设计为15L/S。 （3）室内、外消火栓系统设计 室内消防给水系统为临时高压给水系统，消防水箱间及加压泵房设在现场西 侧。消防水箱容积及消防加压泵选型按临时室内消防用水量 15 L/S，火灾延续时 间考虑1个小时计算确定，消防水泵采用一用一备，水泵电源采用专用消防专用 配电线路，直接引自现场总配电柜（一级配电柜）总断路器的上端，消防泵采用 电接点压力自动控制。室内消防环管及消防立管随主体结构施工及时跟进安装到 位。 室内临时消火栓系统按一股充实水柱到达任何部位、保护半径不超过25米考 虑布置，楼内竖管采用DN100。当结构封顶时，将消防竖管在顶层做环状连接。 室内消防竖管于每层设计DN65室内消火栓接口，每一根消防立管均设阀门控制。 消防栓接口及软管接口设置在明显且易于操作的位置，在结构施工完毕的每层楼 梯处设置2套19mm消防水枪、25m长麻质水龙带、软管。 （4）生活/生产给水系统 由于是现场临时给水系统，故设计室外消防与生活／生产给水系统管道共用 平时管道供生活／生产用，火灾时停产，全部管道供消防使用；且整个系统的主 管道按消防的水量、水压设计。生活／生产给水管根据需要由现场主管上预留甩 口及阀门。施工现场各预留用水点的支管上均需设阀门控制。 为确保室内消防的及时性、有效性，楼层内施工用水与室内临时消防给水管 道分别独立设置。 （5）管材及用水设备选择 65『国家科技传播中心』 《施工组织设计》 本工程施工现场给水及消防管道均采用焊接钢管，办公区及生活区生活给水 管道采用PPR管材，化粪池至市政污水井之间的管道采用 DN200UPVC或PE双壁波 纹管，厨房及卫生间排水管选用UPVC管材。 卫生洁具及用水器具均采用节水型，普通水龙头采用陶瓷心水龙头。DN50的 给水阀门采用铜质球阀。 现场施工用水采用变频供水泵组。 临水布置方案详见《临水方案》，附图：临水布置图 2、临电准备和施工 （1）配电线路电缆敷设要求及选择 1）线路走向按以下原则：总配电柜→分配电箱→开关箱→用电设备。 2）塔吊临时用电电源应从总配电柜中直接引出，采用专用供电回路。供电线 路采用聚氯乙烯绝缘护套电力电缆（YJV）埋地敷设和悬挂明敷设相结合方式， 并确保用电安全。 3）施工现场的配电线路的敷设方式：由总配电柜到分配电箱的供电线路采用 聚氯乙烯绝缘电力电缆（YJV）埋地与悬挂相结合敷设方式，并确保用电安全； 分配电箱至开关箱，开关箱至用电设备间线路均采用悬挂明敷设，并确保用电安 全。 （2）临电配电线路的选择 本工程从一级配电柜到二级配电柜的线缆选型如下：由变压器到一级柜选用 YJLV-4*240+1*120mm2电缆；一级柜到塔吊箱箱选用YJLV-4*95+1×50mm2的电缆； 一级柜到二级箱箱选用YJLV-4*70+1×35mm2的电缆。 临电布置详见《临电方案》，附图：临电布置图 5.1.2.2生产、生活公共卫生临时设施计划 按照施工部署及总体施工进度计划安排，将整个施工过程划分为土方、桩基 施工阶段，地下结构施工阶段，地上结构施工阶段，二次结构、装饰装修施工阶 段。根据各施工阶段的各自特征，现场平面布置随之做出相应调整，以便更充分 利用场区，最终实现场区布置合理、材料堆放整齐，并能够发挥施工机械最大效 能。 1、生产区临时设施计划 （1）土方、桩基施工阶段 66『国家科技传播中心』 《施工组织设计》 序号 布置内容 数量 详细说明 备注 1 现场大门 2个 1#大门位于现场东侧，2#大门位于现场南侧 2 岗亭 2个 每个大门处设置一个 3 洗车池 1个 1#大门内侧设置一个 4 样品间 1间 配备足够的陈列柜台和照明 5 实验室 2间 配备标准实验设备 6 茶烟亭 1间 为现场工人提供吸烟场所 7 科技创新展示区 1处 用于展示科技创新成果 8 VR验馆 1间 VR技术展示，用于项目展示等 9 安全讲评区 1处 对工人进行安全教育 10 安全体验馆 1间 对现场工人进行体验式安全教育 易燃易爆危险品 11 1处 合理选择位置，避免发生事故 存放处 12 原材及加工场地 610㎡ 钢筋加工区 13 临时道路 3150㎡ 6m宽钢板道路 （2）地下结构施工阶段 序号 布置内容 数量 详细说明 备注 原材及加工场 钢筋加工区、模板加工区、模板架料堆放 1 1668㎡ 地 区、钢结构预埋件堆放区 2 临时道路 3150㎡ 6m宽钢板道路 3 塔吊 3 TC7052-25 4 其余设置同土方、桩基施工阶段 （3）地上结构施工阶段 序号 布置内容 数量 详细说明 备注 原材及加工场 钢结构材料、加工料场，机电一体化加工场, 1 4655㎡ 地 钢筋桁架楼承板堆放区，幕墙材料堆放区 2 临时道路 3150㎡ 6m宽钢板道路 3 塔吊 3 TC7052-25 4 其余设置同土方、桩基施工阶段 （4）二次结构、装饰装修施工阶段 67『国家科技传播中心』 《施工组织设计》 序号 布置内容 数量 详细说明 备注 砌筑材料堆场，机电一体化加工场, 装修材 1 原材及加工场地 4655㎡ 料堆场，防水、保温、室外工程材料堆场， 2 临时道路 3150㎡ 6m宽钢板道路 3 施工电梯 2 SCD100/100 4 其余设置同土方、桩基施工阶段 2、办公区、生活区临时设施计划 序号 项目 面积 备注说明 监理人办公室4间，宿舍2间；造价咨询人员办公室 1 办公室 792㎡ 4间，宿舍2间；业主办公室5间，会议室1间，宿 舍2间。办公室配备电话，宿舍配备单人床和衣柜。 2 食堂、餐厅 136㎡ 彩钢板搭建，配备厨房设施 3 工人宿舍 1431㎡ 彩钢板搭建，配备双层单人床、空调 4 卫生间 175㎡ 贴有瓷砖并带自动冲刷设备和洗手盆 5 浴室 58㎡ 彩钢板搭建，配备淋浴设备 6 农民工夜校 58㎡ 提供现场工人教育，配备电视 7 生活超市 39㎡ 为宿舍工人提供生活服务 8 医疗站 19㎡ 配备诊所基本要求，24小时运行 详见《临建方案》 5.1.2.3临时围墙及施工道路计划 在场地红线位置搭设4m高钢板围墙，保证现场全封闭。围墙采用可周转使用 的压型钢板及钢骨架组合拼接而成围挡。围墙外立面做CI装饰处理。 办公区及生活区四周设置2.5m高彩钢板围墙，保证办公区、生活区相互分隔 开。在靠近现场的一侧，设置6m宽常闭式大门，供消防车进出等临时使用。 沿现场围墙内侧设置6m宽钢板路，钢板路两侧设置路缘石，道路整体向场地 外侧找坡，坡度不小于2%，保证雨水向外排。 5.1.2.4对业主的要求 当业主提出的相关要求，包括在施工进度、安全、质量、技术等各方面的， 项目部应积极主动给与解决，并落实到具体的完成时间和责任部门及人员。 68『国家科技传播中心』 《施工组织设计》 5.2资源配置计划 5.2.1主要实体工程量 本工程主要实体工程量如下： 序号 材料设备名称 单位 数量 专业 进场计划 1 混凝土 立方米 52000 土建 2 钢筋 吨 7000 土建 随流水段施工分 批进场 3 套筒 个 80000 土建 4 砌体 立方米 10000 土建 基础底板、外 5 卷材 平方米 90000 土建 墙、屋面三批 6 配电箱 台 520 电气 7 电缆 米 70000 电气 8 桥架 米 5500 电气 9 灯具 套 5000 电气 10 电线 米 90000 电气 11 散热器 组 9500 给排水 分地下、地上两 批进场 12 供水设备 台 3 给排水 13 排污泵 台 82 给排水 14 风机 台 575 暖通 15 滤尘器 台 27 暖通 16 风口 个 2114 暖通 17 消声器 台 163 暖通 钢结构、装修、节能等工程量,详见专项施工方案，各材料的具体数量以实际 发生量为准。 5.2.2施工资源配置计划 5.2.2.1主要劳动力计划 本工程施工劳动力包括基坑支护及土方、混凝土结构、钢结构、机电安装、 装饰装修工程等所需的劳动力。本工程在整个施工过程中，高峰期投入的劳动力 约为610人左右。劳动力计划如下： 69『国家科技传播中心』 《施工组织设计》 劳动力计划表 单位：人 按工程施工阶段投入劳动力情况 阶段 土护降 地上（含 二次结构 装修、机 调试+竣 地下结构 保修 工种 及地基 钢结构） +外幕墙 电安装 工验收 2019.10 2020.04 2020.07 2021.04 2021.11 2022.07 - -2020.03 -2020.07 -2021.03 -2021.11 -2022.06 -2022.10 测量工 8 10 10 10 10 - 运输车司机 20 10 6 4 4 - 土方机械工 10 5 2 2 - - 4 钢筋工 30 100 30 20 - - 桩基司机 6 2 - - - 6 结构木工 30 100 30 30 - 2 砼工 20 80 30 10 - 钢结构安装工 - 30 56 10 5 - 压型钢板工 - - 36 5 - - 防火涂料工 - - 18 5 2 - 2 螺栓工 - - 10 5 - 80 电工 5 10 50 50 10 40 水、管工 5 10 30 40 10 根据 需要 40 空调通风 5 10 30 40 10 调派 20 保修 保温 2 2 2 20 4 施工 砌筑抹灰工 - 12 30 80 15 - 人员 80 油漆工 5 4 10 20 10 2 防水工 - 20 20 10 2 10 架子工 10 50 50 50 - 50 装饰木工 - - 15 20 10 30 装饰瓦工 - - - 20 5 20 幕墙 - - 20 80 5 20 电气焊工 10 10 25 20 2 - 塔吊司机 6 9 9 - - - 起重工 8 10 10 3 - 12 电梯司机 - - - 6 - 40 其它 20 30 50 50 10 494 合计 201 514 579 610 78 70『国家科技传播中心』 《施工组织设计》 5.2.2.2主要周转材料进场计划 一、支撑架投入计划 序号 种类 规格 数量 单位 备注 1 模板 12mm 37128.38 ㎡ 用于梁板 2 模板 15mm 1914.94 ㎡ 用于圆柱 3 模板 15mm 3723.09 ㎡ 方柱及剪力墙 4 主龙骨钢管 48mm*3mm 405.93 t / 5 木方 40mm*90mm 874.31 m³ / 6 对拉螺杆 / 28720 个 / 7 蝴蝶夹 / 61705 个 / 8 止水螺杆 / 21983 个 / 除展厅外满堂 9 轮扣钢管横杆 48mm*3mm 517.71 t 支撑架 除展厅外满堂 10 轮扣钢管立杆 48mm*3mm 224.16 t 支撑架 除展厅外满堂 11 扣件钢管 48mm*3mm 244.77 t 支撑架 12 U托 / 25551 个 / 13 垫板 20mm*50mm*50mm 25551 个 / 展厅下部满堂 14 盘口架立杆 48mm*3.2mm 11248.00 m 支撑架 展厅下部满堂 15 盘口架横杆 48mm*2.5mm 20257.60 m 支撑架 展厅下部满堂 16 盘口架斜杆 33mm*2.3mm 4976.64 m 支撑架 17 大眼网 6m*1.5m 24990.00 ㎡ / 18 砖胎膜 240mm*115mm*53mm 155.77 m³ 基础 二、幕墙外立架投入计划 序号 种类 规格 数量 单位 备注 1 钢管 48m'm*3mm 136.48 t / 2 脚手板 6m*250mm*50mm 3053 m / 3 密目网 1.5m*6m 9271.66 ㎡ / 仅用于展厅上 4 硬质防护 / 4721.24 ㎡ 部防护 每吨钢管200 5 扣件 / 27297 个 个扣件 71『国家科技传播中心』 《施工组织设计》 三、临边防护材料投入计划 序号 种类 规格 数量 单位 备注 1 钢管 48mm*3mm 43.48 t / 每吨钢管200 2 扣件 / 8,696.94 个 个扣件 3 密目网 1.5m*6m 5,758.79 ㎡ 装修工程、室外工程等周转材料进场计划详见专项方案。 5.2.2.4主要机械、机具、仪器配置计划 1、基坑支护、土方开挖及抗拔桩阶段拟拟投入本工程的施工机械设备计划 序号 设备名称 型号规格 数量 用于施工部位 备注 1 长螺旋钻机 CFG-26 2台 护坡桩、工程桩 2 履带吊 50T 2台 护坡桩、工程桩 3 混凝土地泵 HBT-60 2台 护坡桩、工程桩 4 旋喷桩机 MAC-240 2台 止水帷幕 5 高压注浆泵 BW-200 2台 帷幕、后压浆 6 空压机 LG-1318GY 2台 止水帷幕 7 反循环钻机 黄河 2台 渗水井 8 潜水泵 大元 150 渗水井 9 挖掘机 小松 6台 土方开挖 10 加长臂挖掘机 小松 2台 土方开挖 11 铲车 徐工 2台 土方开挖 12 装载车 斯太尔 40辆 土方运输 13 步履钻机 奔腾 4台 土钉、锚杆成孔 14 注浆泵 BW150 4台 锚杆、土钉注浆 15 灰浆搅拌机 JW200 4 锚杆、土钉注浆 16 空压机 LG-1318GY 2台 喷护 17 锚喷机 YD-6 2台 喷护 72『国家科技传播中心』 《施工组织设计》 序号 设备名称 型号规格 数量 用于施工部位 备注 18 直螺纹机 HGS-40D 4台 钢筋笼 19 电焊机 ZX7-250 10台 钢筋笼 20 钢筋切割机 GQ40-1 2台 钢筋笼、土钉 21 钢筋弯曲机 GW32 2台 钢筋笼 22 钢筋调直机 GT4-10 2台 钢筋笼、土钉 2、土建结构及装修阶段拟投入本工程的施工机械设备计划 序号 设备名称 型号规格 数量 用于施工部位 备注 1 塔吊 TC7052（R=70m） 3台 土建结构 2 双笼施工电梯 SCD100/100 2台 装修 3 混凝土泵 HBT60 2台 土建结构 4 布料杆 BLG-15 2台 土建结构 5 电焊机 BX300 2台 土建结构 6 插入式振动棒 ZN50、ZN30 8台 土建结构 7 平板振动器 ZW20 2台 土建结构 8 平压两用刨 MQ206 2台 土建结构 9 万能木工圆锯 MJ225 2台 土建结构 10 空压机 3V-0.6/7B 2台 土建结构 11 蛙式打夯机 HW—60 20台 土建结构 12 砂浆搅拌机 JS500 4台 装修 13 手电刨 P20SB 20只 装修 14 电锤 PR-38E 40把 装修 15 自攻钻 DG1319 60把 装修 16 交流弧电焊机 BX1-200/400 10台 装修 17 角磨机 G10SR 20把 装修 18 砂轮切割机 CM4SA2 10台 装修 19 射钉枪 ODL-F30/JD37 50把 装修 20 空压机 1m3 4台 装修 3、钢结构工程拟投入本工程的施工机械设备计划 73『国家科技传播中心』 《施工组织设计》 序号 设备名称 型号规格 数量 用于施工部位 备注 1 汽车吊 25t 1台 钢构安装 2 CO2焊机 CPXS-500 24台 钢构焊接 3 碳弧气刨 ZX5-630 A 3台 钢构焊接 4 手工电弧焊机 / 12台 钢构焊接 5 电热干燥箱 YZH2-100 1台 钢构焊接 6 电热保温筒 CTS-2000 1个 钢构焊接 7 气割枪 / 4个 钢构焊接 8 角向磨光机 JB1193-71 6台 钢构焊接 9 空压机 XF200 3台 钢构焊接 10 风速仪 3台 钢构焊接 11 测温计 600℃ 24个 钢构焊接 12 喷涂机 SZ6517 6台 防火涂料 13 搅拌机 FJB60 2台 防火涂料 14 栓钉焊机 JSS-2500 3台 钢构焊接 15 小型等离子切割机 KLG-100D 3台 钢构安装 半自动切割机 CG1－30 3台 钢构安装 16 高强螺栓终拧枪 / 9套 钢构安装 17 开口扳手 / 14把 钢构安装 18 冲销 M16~24 8个 钢构安装 19 千斤顶 20t/10t/5t 24个 钢构安装 20 手拉葫芦 10t、5t 10个 钢构安装 21 全站仪 TC1800L 1台 钢构测量 22 经纬仪 T2 2台 钢构测量 23 S3水准仪 ／ 2台 钢构测量 24 游标卡尺 125mm 2把 钢构测量 25 钢卷尺 100m 1把 钢构测量 26 移动升降车 10m 2台 防火涂料 74『国家科技传播中心』 《施工组织设计》 4、机电工程拟投入本工程的施工机械设备计划 序号 设备名称 型号规格 数量 用于施工部位 备注 1 起道机 10T 2 机电安装 2 倒链 5T 4 机电安装 3 手动液压叉车 2-5T 2 机电安装 4 卷扬机 5T 1 机电安装 5 手动交流电弧焊机 300-500A 8 机电安装 6 冲击电锤 TE-24、42 10 机电安装 7 磨光机 Z3T-R4 6 机电安装 8 砂轮切割机 J3G2-400 6 机电安装 9 液压弯管机 DWG15-100mm 6 机电安装 10 套丝机 15-100mm 4 机电安装 11 手电钻 6-13mm 8 机电安装 12 台钻 DP-25 4 机电安装 13 电缆压接钳 16-500mm2 8 机电安装 14 电缆放线架及电缆滑轮 / 2 机电安装 15 沟槽机 VE416FSD 4 机电安装 16 管道疏通机 JG-180 2 机电安装 17 手动交流电弧焊机 KNH-250-400A 4 机电安装 18 砂轮切割机 G10 4 机电安装 19 冲击电锤 ZIC-BD01-26 10 机电安装 20 等离子切割机 ACL3100 1 机电安装 21 液压铆接机 YW-20 2 机电安装 22 冲剪机 Q35Y-20 2 机电安装 6.主要施工方案 本工程主要分部分项工程为：土护降工程、地基与基础工程、结构工程、装 饰工程（含幕墙）、给排水及采暖工程、电气工程、抗震支吊架工程、建筑节能 工程、建筑智能化工程、消防工程、通风与空调工程、电梯工程、室外工程及绿 75『国家科技传播中心』 《施工组织设计》 化工程。 根据住建部令第37号[危险性较大的分部分项工程安全管理规定]，本工程危 险性较大的分部分项工程包括如下： 1、基坑工程 2、模板工程及支撑体系 3、钢结构工程 4、幕墙工程 5、塔吊 6、落地式脚手架工程 76『国家科技传播中心』 《施工组织设计》 根据住建部令第37号[危险性较大的分部分项工程安全管理规定]，本工程危 险性较大的分部分项工程包括如下： 1、开挖深度大于5m的基坑工程 2、跨度大于33m的钢结构工程 3、属于超重梁的模板脚手架工程 6.1测量工程 主要测量工作内容 序号 工作内容 测量方法 测量设备 1 平面控制网的建立 一级附合导线 1″级全站仪 2 平面控制网的传递 铅直仪竖向传递 铅直仪 3 高程控制网的建立 三等附合水准 数字水准仪 4 高程控制网的传递 悬吊钢尺法 水准仪+钢尺 1″级全站仪 5 变形测量 二等水准、测小角法监测 数字水准仪 6.1.1平面控制网的布设及传递 6.1.1.1. 平面控制网的布设原则 1、平面控制网的布置应先从整体考虑，遵循先整体、后局部，高精度控制低 精度的原则。 2、平面控制网根据设计总平面图和现场施工总平面布置图进行布设。 3、测量控制桩点应选在通视条件良好、安全、易保护的地方。 4、测量控制桩点应布设在基坑（槽）变形影响范围、建筑物的压力传播范围 77『国家科技传播中心』 《施工组织设计》 以外。 5、应对控制网进行定期复测。 6.1.1.2 平面控制网建立 建筑物控制网的测设以测绘单位提供的设计施工楼座桩点为依据，根据工程 建筑物的结构形状及现场具体情况拟布设矩形建筑方格网作为平面控制网，便于 后续轴线加密计算。现用红油漆表明轴线号并挂牌标识。 6.1.1.3 轴线控制网测设 采用全站仪以双极坐标和直角坐标定位的方法测设轴线控制网，经角度、距 离校测符合点位限差要求后，作为该建筑的轴线控制网。 6.1.1.4 轴线控制点的复核 为保证施工测量的定位准确，每隔一个月对平面控制网进行一次复核，以判 断控制点的稳定性。复核具体方法如下： 坐标法校核：首先对平面控制点的坐标进行复测，利用全站仪的标准测量模 式进行控制点的坐标采集，并与设计坐标对比。 若复核得到的结果与原始数据之间的差值在允许范围之内，则说明控制点未 受周边环境影响是安全可靠的，否则就要对各控制点进行调整。 6.1.2高程控制网的布设及传递 1、根据业主提供的场区水准基点，采用精密水准仪附合测法测设，测设精 度按二等水准精度要求，测设合格后作为整个工程控制的依据，测设一条附合水 准路线，联测场区平面控制点，以此作为保证施工竖向精度控制的首要条件。 2、高程控制点选设在土质稳定，便于施测、使用并易于长期保留的地方。 一般距新建建筑物不小于25米，距回填土边线不小于15米。 3、为保证建筑物竖向施工的精度要求，在场区内应建立高程控制网。 4、高程控制网的精度采用国家三等水准精度。 5、应定期对控制网进行复测。 6、场外有3个水准点，间距小于1km，距离建筑物大于25米，距离回填土 边线大于15米。 6.1.3变形观测 6.1.3.1 基坑监测方案 1、点位布设原则 监测点的布置应最大程度地反映监测对象的实际状态及其变化趋势，并应满 78『国家科技传播中心』 《施工组织设计》 足监控要求。监测标志应稳固、明显、结构合理，监测点位置应避开障碍物，便 于观测。 2、基坑监测频率及精度 基坑监测频率及精度统计表 1支护段/2支护段/3支护段/4支护段/5支护段/6支护段/7支护段/8支护 部位 段/9支护段/10支护段/11支护 监测项目 预警值（mm） 控制值（mm） 变化速率（mm/d） 坡顶水平 24/24/-/ 31/31/-/ 3/3/-/ 位移 24/19/21/24/24/24/24/24 31/24/27/30/31/31/31/31 3/3/3/3/3/3/3/3 坡顶竖向 24/24/-/ 30/30/-/ 3/3/-/ 位移 24/19/21/24/24/24/24/24 30/24/27/30/30/30/30/30 3/3/3/3/3/3/3/3 桩顶水平 15/15/17/15/-/ 19/19/22/19/-/ 2/2/2/2/-/ 位移 12/14/15/15/15/15 15/18/19/19/19/19 2/2/2/2/2/2 桩顶竖向 15/15/17/15/-/ 19/19/22/19/-/ 2/2/2/2/-/ 位移 12/14/15/15/15/15 15/18/19/19/19/19 2/2/2/2/2/2 深层水平 2.4‰h 3‰h 2.0 位移 周边地表 20 25 3.0 沉降 锚杆内力 低于0.4倍锚杆轴向拉力设计值，或高于0.9倍锚杆轴向拉力设计值 地下水水 750 1000 500 位 具体详见《国家科技传播中心工程测量施工方案》。 6.2基坑支护、土方开挖工程 基坑支护、土方开挖的施工流程如下： 6.2.1基坑降水 6.2.1.1 基坑降水方法 勘察报告显示，基坑开挖深度范围内涉及两层地下水，其类型分别为台地潜 水和层间水，采取三轴水泥土搅拌桩止水帷幕结合疏干井的止排水系统加以控制。 6.2.1.2 基坑降水工艺流程 1、三轴水泥搅拌桩施工工艺流程如下： 79『国家科技传播中心』 《施工组织设计》 三轴水泥搅拌桩工艺流程 2、疏干井施工采用反循环钻机泥浆护壁的成孔工艺，施工流程见下图： 疏干井施工工艺 6.2.2基坑支护 6.2.2.1 基坑支护形式 1、支护体系 按照结构设计条件、基坑各部位地质条件及周边环境等不同情况综合考虑， 80『国家科技传播中心』 《施工组织设计》 本工程共划分为11个支护剖面段。主要采用上部2m放坡+下部桩锚支护体系，局 部采用上部2m挡墙+下部桩锚支护体系；下沉广场与主楼高低差部位采用土钉墙 支护。具体支护形式详见各支护段剖面图。 本基坑工程为临时支护，设计使用年限为1年。基坑侧壁安全等级为一级， 重要性系数为1.1；土钉墙支护安全等级为三级，重要性系数为0.9。 根据基坑设计图纸,设计方案如下图所示： 基坑支护平面布置图 支护段的划分： 按照结构设计条件、基坑各部位地质条件、周围环境和场地使用条件等不同 情况综合考虑，本工程划分为11个支护段，1-1,2-2,3-3,4-4,6-6,7-7,8-8，9- 9,1-10,11-11均为土钉墙+桩锚支护体系；5-5为土钉墙支护体系。基坑支护沿基 坑边线划分为南北两段，由西向东同时进行。 81『国家科技传播中心』 《施工组织设计》 基坑支护典型剖面图 6.2.2.2 基坑支护工艺流程 1、护坡桩施工流程 护坡桩施工工艺图 82『国家科技传播中心』 《施工组织设计》 2、冠梁施工流程 冠梁施工工艺图 3、土钉墙施工工艺流程 土钉施工随土方开挖进行，采用人工或机械成孔。孔内安放拉杆后采用微压 灌注水泥浆，挂钢筋网后喷射混凝土面层。 4、预应力锚杆施工工艺流程 挖土至锚杆设计标高以下50cm并平整场地→测量放线、锚杆制作→钻机就位 成孔→下入锚杆→一次注浆→二次压力注浆→养护→上腰梁、锚具→张拉锁定。 83『国家科技传播中心』 《施工组织设计》 预应力锚杆施工流程图 6.2.3土方开挖 1、土方概况 本工程现地面平均标高约为43.38m，地下二层大面槽底标高31.63m，基坑开 挖深度11.75m；总土方量约16 万方。 2、施工部署 土方开挖应为岛式开挖法，施工顺序为：先挖支护区域，为边坡施工留出工 作面，在锚杆/土钉施工期间可进行中心岛土方开挖。待上层锚杆/土钉施工完毕， 再进行下层支护区域开挖，直至槽底。开挖至基底标高后及时浇筑混凝土垫层及 基础底板，以减少基坑大面积暴露时间，控制基坑的回弹隆起。 在基坑开挖过程中，应采取有效措施，确保边坡留土及动态土坡的稳定性； 基坑内部临时土坡坡度宜控制在1：1，且在土方开挖过程中挖土最大高差控制在 3m左右，慎防土体的局部坍塌造成破坏、现场人员损伤和机械的损坏等工程事故。 施工现场内修筑供汽车行走的坡道，坡道不小于1：6，位于场地东侧。 3、开挖步骤 部位 开挖阶段 步骤 开挖方式 备注 中间插入护坡桩、 第一阶段 第一步（自然地面～39.90m） 平面开挖 挡墙、冠梁施工 第二步（39.90m～-38.40m） 放坡开挖 土方配合支护施工 基坑 第二阶段 第三步（38.40m～35.10m） 放坡开挖 土方配合支护施工 工程 第四步（35.10m～32.0m） 放坡开挖 土方配合支护施工 挖掘机接力、 第三阶段 第五步（32.0m～31.03m） 清桩间土、收马道 人工清槽 具体详见《国家科技传播中心工程土护降工程施工方案》。 6.3基础桩工程 6.3.1基础桩设计概况 本工程采用∅600泥浆护壁钻（冲）孔钢筋混凝土灌注桩，桩有效桩长不小于 12m；桩端持力层为主体结构下6层粉质粘土、粘质粉土层，下沉广场位置为5层 粘质粉土、砂质粉土层，桩端进入持力层不小于2.0d。 6.3.2基础桩工艺流程 基础桩施工的总体顺序为：随土方开挖顺序，由西向东依次进行。 抗拔桩拟采用泥浆护壁施工工艺流程： 84『国家科技传播中心』 《施工组织设计》 泥浆护壁施工工艺图 具体详见《国家科技传播中心工程基础桩方案》。 6.4钎探、验槽、垫层、回填土工程 6.4.1钎探 本工程设计要求基坑开挖至设计标高后，先进行钎探再进行验槽。钎探采用 机械打钎方式，钎探点采用梅花儿形布置，间距1.5m。 钎探具体要求详见《国家科技传播中心工程钎探验槽方案》。 6.4.2清槽和验槽 （1）测量放线：根据各轴线控制桩投测外轮廓控制轴线到基坑底，并钉出木 桩，在木桩顶面轴线方向上钉小铁钉，然后栓小白线检查基坑底口和集水坑、电 梯井坑等位置是否正确，并架设水准仪，联测基底水准控制点，每隔3m测量基底 实际标高并记录，检查基底标高是否正确。同时测量人员要积极配合监理单位、 设计单位验槽。 85『国家科技传播中心』 《施工组织设计》 （2）清槽：基底清槽过程中由人和机械配合施工，机械禁止在＜500mm的清 槽土上行车，可采用由人工清槽。测量人员跟槽作业，随时监控开挖基底高程， 禁止超挖。 （3）如基底有泥块或大卵石必须挖出，以中砂（现场取）置换。如有细沙层， 将其清除采用级配碎石换填，直至地基承载力满足设计要求。 （4）当清槽结束检查无误后，应及时请建设单位、设计单位、勘察单位和监 理单位共同进行验槽，并填写填写验槽意见。 （5）如地基要进行处理时，按处理意见执行，然后再提交二次验槽。 6.4.3垫层 （1）垫层混凝土强度等级为C15，厚度为100mm。 （2）本工程的混凝土垫层是作为防水基层，因此必须一次压光成型，并保证 基本平整度要求。 （3）垫层施工前应清除杂物，振捣机械采用平板式振捣器。垫层混凝土的浇 筑应连续进行，一般不应超过初凝时间，否则应按规范规定留置施工缝。砼振捣 密实后，表面应用木抹子搓平。 （4）应严格控制铺摊厚度，要用大杠刮平表面。 （5）先、后混凝土垫层之间的接茬必须处理平整。 （6）已浇筑完砼，应在12小时内覆盖和浇水，一般养护不得少于七天。 6.3.4回填工程 本工程需回填范围包括基坑肥槽（回填至室外设计标高）、地下室顶板上及 种植屋面三部分。回填的具体情况见下表所示。 序号 回填范围 回填材料 要求 1 基坑肥槽 2:8灰土 对称回填，压实系数≥0.94 2 地下室顶板 粘性土 压实系数≥0.94 3 屋面 种植土 压实系数≥0.94 （1）不应回填耕土、腐殖土及膨胀土。含水率须符合规范规定。填土内不得 含有有机杂质,粒径不应大于50mm。 （2）必须分层夯实，填土厚度人工夯实每层不大于 200mm，机械夯实200～ 350mm(根据使用机械的不同，确定每层填土厚度），边角处须补夯密实。 86『国家科技传播中心』 《施工组织设计》 6.5钢筋工程 6.5.1钢筋品种 本工程采用HPB300、HRB400、HRB500三种规格的钢筋。本工程地下一层钢筋 混凝土框架结构抗震等级为二级，地下二层为三级，除楼板外，钢筋均采用抗震 钢筋，即HRB400E、HRB500E等。 结构主要部位钢筋规格表 主要部位 钢筋规格 底板 C22、C25、C28 主筋 C16、C20、C22、C25、C28、C32 柱 箍筋 C8、C10、C12 竖筋 C14、C16、C18、C20、C22、C25 、C28 墙体 水平筋 C12、C16、C20、C25、C28 拉筋 A6 、A8 主筋 D16、D 20、D 22、D 25、D 28、D 32、 梁 腰筋 C12、C14、C16 箍筋 C8、C10 楼板 C10、C12、C14、C16、C18 6.5.2钢筋的供货方式、进场检验和原材的堆放 6.5.2.1原材料供应： 1、为保证本工程钢筋原材料的质量，供应厂家选择长期合作、社会信誉好的 供应商。 2、钢筋进场需有出厂质量证明书和试验报告单（材质证明）报监理审核。 6.5.2.2钢筋材料试验： 1、钢筋进场后需分批进行原材机械性能复试（选择具有相应资质等级的检测 中心进行）。 2、原材取样：钢筋进场后，同厂家、同炉号、同批量、同规格每60t为一验 收批，不足60t也做一个验收批。 钢筋应进行重量偏差测量及力学性能的检验 6.5.2.3钢筋加工场地准备 鉴于施工现场的场地环境，本工程采用分散式设置钢筋加工厂。材料堆放场 87『国家科技传播中心』 《施工组织设计》 区域地面采用100mm厚C20混凝土硬化。分别布置与场地临时施工道路西北侧及 东南侧，西北侧加工厂面积350㎡，东南侧加工厂面积380㎡。 6.5.3钢筋加工 1、钢筋加工 （1）钢筋加工必须由专业人员进行配筋，配筋单要经过技术负责人审核后才 允许加工。 （2）依据结构施工图、规范要求、施工方案及有关洽商并综合考虑各种节点 的施工，确定弯曲调整值、弯钩增加长度、箍筋调整值等参数，保证下料长度准 确。 （3）建立严格的钢筋生产、安全管理制度，并制定节约措施，降低材料损耗。 （4）钢筋加工流程 钢筋加工作业流程图 2、钢筋连接 本工程钢筋接头形式选择的基本原则： （1）纵向受力钢筋直径小于16时采用绑扎搭接接头，直径≥16时采用直螺 纹接头。 （2）钢筋接头位置应相互错开。滚轧直螺纹接头应相互错开35d(d为纵向受 力钢筋的较大直径)，并不小于500mm，位于同一连接区段内的纵向受拉钢筋接头 面积百分率不大于50%。绑扎搭接接头连接区段的长度为1.3倍搭接长度，位于 同一连接区段内的钢筋接头面积百分率对于梁类、板类及墙类构件宜不大于 88『国家科技传播中心』 《施工组织设计》 25%，不得大于50%，柱类构件应不大于50%。 （3）基础底板和框架柱、主次梁主筋的接头位置：详见图集 18G901-3中第 3-8页和18G901-1中2-1、2-6的相应要求。 （4）纵向受力钢筋搭接长度范围内箍筋间距应加密，箍筋为搭接钢筋较小直 径的5倍，且间距不大于100mm。 3、钢筋最小锚固长度和搭接长度 基础、框架梁、框架柱、梯梁、梯柱受力钢筋按抗震要求，楼板、非框架梁 梯板的受力钢筋按非抗震要求。 4、钢筋直螺纹连接工艺 钢筋直螺纹连接施工工艺流程 （1）钢筋丝头加工 1）工艺流程： 钢筋端面平头→钢筋套丝→丝头质量检验→带帽保护→丝头质量抽检→存放 待用 2）钢筋丝头工艺参数 钢筋丝头工艺参数表 钢筋规格 16 18 20 22 25 28 32 套丝牙数（整牙数） 8 10 11 12 10 11 13 （2）钢筋连接 连接钢筋时，将已拧套筒的上层钢筋拧到被连接的钢筋上，并用扭力扳手按 下表规定的力矩值把钢筋接头拧紧，直至扭力扳手在调定的力矩值发出响声，并 89『国家科技传播中心』 《施工组织设计》 画上油漆标记，以防钢筋接头漏拧。力矩扳手不使用时，将其力矩值调为零，以 保证其精度，力矩扳手每半年应标定一次。 连接钢筋拧紧力矩值 钢筋直径（mm） 16～20 22～25 28～32 扭紧力矩（N·m） 160 230 300 连接水平钢筋时，必须从一头往另一头依次连接，不得从两头往中间或中间 往两端连接。 检查钢筋连接质量。检查接头外观质量应无完整丝扣外露，钢筋与连接套之 间无间隙。如发现有一个完整丝扣外露，应重新拧紧，然后用扭矩扳手对接头质 量进行抽检，用质检力矩扳手检查接头拧紧程度。 （3）直螺纹接头试验 钢筋接头取样试验按《钢筋机械连接技术规程》（JGJ107-2010）相关规定执 行。钢筋接头的抗拉强度达到I级接头标准。 6.5.4钢筋施工 主要钢筋保护层厚度 最外层钢筋保护层厚度要求如下： 钢筋保护层厚度表（mm） 部位 位置 厚度 部位 位置 厚度 地下室基础 地下室顶 有上部结构(无上部结 25(35)/ 底部(顶部) 40(20) 底板 梁/人防顶梁 构) 30 外侧有防水层 地上室内(地下土中、 20(35) 地下室外墙 30(20) 柱/人防柱 (内侧) 地上室外)[地下室内] [25]/30 水池、集水 迎水面(背水 地上室内( 地上室外) 20(35) 40(20) 梁 坑 面) [地下室内] [25] 地下室顶 有上部结构 20(25)/ 地上室内( 地上室外) 15(25) 板/人防顶 剪力墙 (无上部结构) 20 [地下室内] [20] 板 人防地下室 板 地上室内 15 外侧有防水层(内侧) 35(20) 外墙 屋面板底面 板 15(25) 地下室内墙 20 (顶面) 卫生间内、地 有防火墙下 有上部结构(无上部结 板 20 42 下室内 人防顶梁 构) 1、墙钢筋施工 （1）工艺流程 放线、验线并清理基面→搭设脚手架→内侧钢筋绑扎→（中间钢筋绑扎）→ 外侧钢筋绑扎→埋设机电管线→绑扎洞口钢筋→隐蔽工程验收 （2）主要施工方法 90『国家科技传播中心』 《施工组织设计》 墙筋绑扎前在两侧搭设脚手架，每步高度1.8m，脚手架上满铺钢跳板。 绑扎之前先对预留竖筋拉通线校正，然后再接上部竖筋。水平筋绑扎时拉通 线绑扎，保证水平一条线。墙体的水平和竖向钢筋错开连接。墙筋上口放置梯形 筋（用钢筋焊成，周转使用），保证墙竖筋的平直。 墙体钢筋搭接接头绑扣不少于3道，绑丝扣应朝内。 最后，将塑料卡卡在墙体水平横筋上，每隔1000mm纵横设置一个，梅花形放 置，用以控制保护层的厚度。 2、柱钢筋施工 （1）施工流程： 竖向钢筋连接→画箍筋间距线→箍筋绑扎→水电配管→检查验收 （2)主要施工方法 1）常规柱子钢筋绑扎前在两侧搭设灯笼架，横距 1.0m，纵距<1.5m，每步高 度1.8m，脚手架上满铺木跳板，每操作层设1.2m高护身栏杆。 2）高大框架因考虑失稳问题，必要时采用多排灯笼架，各个柱脚手架之间用 钢管硬性连接。 3）柱上、下两端箍筋加密，加密区长度及箍筋的间距均应符合设计要求。柱 纵向钢筋全部采用直螺纹接头，柱筋接头部位避开箍筋加密区，钢筋接头位置应 错开，同一截面内钢筋接头不宜超过全截面钢筋总根数的50%，接头位置错开35d 且≥500。柱箍筋应与受力钢筋垂直设置，箍筋的接头（弯钩叠合处）应交错布 置在四角纵向钢筋上；箍筋转角与纵向钢筋交叉点应全部扎牢，绑扎箍筋时绑扣 相互间应成八字形。 4）柱钢筋按要求设置后，在其底板上口增设一道限位箍，保证柱钢筋的定位， 柱筋上口设置一钢筋定位卡，保证柱筋位置准确。在柱箍筋上加设塑料定位卡， 保证柱钢筋保护层的厚度。柱钢筋保护层塑料卡圈在同一高度上每边两个，竖向 间距1000mm摆放。 3、梁钢筋施工 （1）梁钢筋绑扎流程： 梁底模板支设→绑扎主梁钢筋、腰筋→绑扎主梁箍筋→绑扎次梁纵筋→绑扎 次梁箍筋 （2）梁钢筋绑扎要点 1）对于梁内双排及多排钢筋的情况，为保证相邻两排钢筋间的净距，在两排 91『国家科技传播中心』 《施工组织设计》 钢筋间垫 25的短钢筋。 2）固定定位箍筋，在梁四角主筋上画箍筋分隔线，绑扎箍筋。 3）布次梁主筋，固定定位箍筋。 4）绑扎次梁箍筋。 5）在梁箍筋上加设塑料定位卡，保证梁钢筋保护层的厚度。 A 主梁 次梁 A 柱 次梁 主梁 A--A 梁筋绑扎示意图主次梁钢筋绑扎示意图 4、楼板钢筋施工 （1）楼板工艺流程： 清理模板→弹排列线→绑下层钢筋→水电配管→绑上层钢筋 （2）楼板钢筋绑扎要点 1）弹出钢筋排列线，先摆受力主筋，后放分布筋。预埋件、电线管、预留孔 等及时配合安装。 2）绑扎板钢筋时，用顺扣或八字扣，除外围两根钢筋的相交点全部绑扎外， 其余各点可交错绑扎。板钢筋为双层双向筋，为确保上部钢筋的位置，在两层钢 筋间加设马凳铁，马凳铁用 12钢筋加工成“工”字形。 3）为了保证楼板钢筋保护层厚度，采用塑料卡横纵每间隔1000设置一个固 定在楼板最下部钢筋上。 92『国家科技传播中心』 《施工组织设计》 顶板钢筋“马凳铁” 顶板“马凳铁”的应用 6.5.5人防钢筋概况 本工程地下室战时可作为用于防空的地下室，钢筋绑扎搭接等施工应复合人 防地下室设计类别为甲类的标准要求。具体要求如下： 1、人防构件不得采用冷加工处理的钢筋。 2、人防构件钢筋锚固长度取人防锚固长度和抗震锚固长度的较大值。 3、防空地下室结构构件纵向受拉钢筋的最小锚固长度 LaF=1.05La，见国家 标准图07FG01/57。 4、防空地下室纵筋受拉钢筋最小锚固及搭接长度见07FG01-57页；人防内外 墙与顶板、楼板和底板连接构造见07FG01-58页；人防墙体连接构造及板中拉结 筋布置见07FG01-59页；防空地下室内墙留孔构造见 07FG01-60页；临空墙配筋 构造见07FG01-61页；相邻防护单元间隔墙配筋构造见 07FG01-62页；梁柱纵向 钢筋连接构造见07FG01-63页。 5、人防双面配筋钢筋混凝土墙、板应设置拉筋，其间距不大于 500x500，并 与墙、板钢筋间距协调一致。 具体详见《国家科技传播中心工程钢筋施工方案》。 6.6模板工程 6.6.1模板选型 主要部位模板选型表 施工部位 模板选型 简要理由 基础底板 240砖胎膜 面板: 15mm厚覆膜多层板； 背楞：40×90木方次背楞+Φ48双钢管主背楞 地下室外墙 常规模板体系，施工方便 +对拉止水螺杆体系 支撑：钢管斜撑 面板:15mm厚覆膜多层板； 背楞：40×90木方次背楞+Φ48双钢管主背楞 地下室内墙 常规模板体系，施工方便 +对拉螺栓 支撑：钢管斜撑 方柱：面板: 15mm厚覆膜多层板； 混凝土框架 背楞：40×90木方次楞+Φ48双钢管主楞+对拉 常规模板体系，施工方便 柱 螺栓体系； 支撑：钢管斜撑 （1）梁侧： （1）常规模板体系，施 面板：15mm厚覆膜多层板； 工方便； 地下室梁 背楞：40×90木方次背楞+Φ48双钢管+对拉螺 （2）木方、钢管较轻， 杆； 便于材料运输； （2）梁底： （3）轮扣式钢管脚手架 93『国家科技传播中心』 《施工组织设计》 施工部位 模板选型 简要理由 面板：15mm厚覆膜多层板； 背楞：40×90木方次背楞+Φ48双钢管； 搭设方便，快捷 支撑：轮扣式钢管架支撑 面板：15mm厚覆膜多层板； 地下室楼板 背楞：40×90木方次楞+Φ48双钢管主楞 施工简便，成型质量较好 支撑：轮扣式钢管架支撑 6.6.2模板设计 6.6.2.1墙体模板 常规内外直墙模板体系设计 序号 模板体系 墙木模板体系 1 使用部位 外墙、内墙 2 模板设计 次背楞 主背楞 3 模板主要规格mm 对拉螺杆 （横向） （竖向） 平面 阴阳角 间距 间距 竖距 横距 4 材料 材料 材料 模板 模板 mm mm mm mm M16通丝 双 15mm厚 2440× 40×90 螺杆（外 5 250 Φ48 500 500 500 多层板 1220 木方 墙采用止 钢管 水螺杆） 6.6.2.2梁板模板 地下室梁板截面统计表 楼层 层高（m） 主要板厚（mm） 主要梁截面（mm） 300×600, 300×700,400×800, 400×900, 500×800,600×1000, 300×1200, 地下二层 4 200，310，490 500×1000, 800×1000, 600×1400,800×1400, 1000×1000 200×500，300×600，300×700， 300×800，400×600，400×700， 400×800， 400×900，500×800， 地下一层 6.45 180、250、300 500×1000，700×800，300×1100， 300×1250，400×1250，600×1150， 800×1100,400×2800, 地下室梁模板体系设计 主背楞（间 梁截面 类别 面板 次背楞 对拉螺杆 支撑架体 距） 40×90 立杆纵距（梁长方 Φ48 木方@200 M16，一道设 向）为 1200mm，横 梁底模 双钢 1200 15mm厚 （垂直梁 置在梁底以上 距（梁宽方向）为 B×H≤4 管 普通多 截面） 200mm 处，水 600mm ， 步 距 为 00×700 层板 Φ48 平 间 距 为 1200mm，保证梁两侧 40×90 梁侧模 双钢 900 1200mm 板下的边立杆距梁边 木方@200 管 不大于600 B×H≤6 15mm厚 40×90 Φ48 M16，第一道 立杆纵距（梁长方 00×100 梁底模 普通多 木方@150 双钢 600 设置在梁底以 向）为900mm，横距 0 层板 （垂直梁 管 上 200mm 处， （ 梁 宽 方 向 ） 为 94『国家科技传播中心』 《施工组织设计》 主背楞（间 梁截面 类别 面板 次背楞 对拉螺杆 支撑架体 距） 截面） 其余竖向间距 600mm ， 步 距 为 Φ48 ≤500mm，水 1200mm，保证梁两侧 40×90 梁侧模 双钢 900 平 间 距 为 板下的边立杆距梁边 木方@150 管 600mm 不大于600 40×90 M16，第一道 立杆纵距（梁长方 Φ48 木方@150 设置在梁底以 向）为600mm，横距 梁底模 双钢 600 15mm厚 （垂直梁 上 200mm 处， （ 梁 宽 方 向 ） 为 B×H>60 管 普通多 截面） 其余竖向间距 600mm ， 步 距 为 0×1000 层板 Φ48 ≤500mm，水 1200mm。保证梁两侧 40×80 梁侧模 双钢 600 平 间 距 为 板下的边立杆距梁边 木方@150 管 600mm 不大于600 地下室楼板模板体系设计 次背楞 主背楞 立杆 模板 序号 板厚 材料 间距 材 间距 纵距 横距 步距 材料 （mm） 料 （mm） （mm） mm mm 1 ≤200mm 250 Φ 1200 1200 1200 1500 15mm 40× 48 200mm＜ 厚普 2 90木 250 双 1200 900 900 1200 h≤300mm 通多 方 钢 300mm＜ 层板 3 200 管 900 900 900 900 h≤490mm 6.6.2.3独立柱模板 本工程钢筋混凝土柱截面尺寸为：正方形边长 500mm，700 mm，1000 mm， 1100 mm，1500 mm。柱截面尺寸较大，且高度较大，拟采用15mmm木模板加木方、 钢管背楞，确保模板有足够的刚度，且保证混凝土成型质量要好。钢筋混凝土柱 模板体系设计如下： 独立方柱模板体系设计 模板规格 次背楞 主背楞 对拉螺杆 主要边长 间距 间距 竖距 横距 材料 材料 材料 材料 （mm） mm mm mm mm 柱模侧边 500，700， 双 M16 15mm厚多 40×90 各设置1 1000， 250 Φ48 400 通丝 400 层板 木方 道M16对 1100，1500 钢管 螺杆 拉螺杆 6.6.2.4楼梯模板 本工程楼梯为现浇钢筋混凝土楼梯，其模板采用现场散支散拆木模。 现浇混凝土楼梯模板体系设计 次背楞 主背楞 模板 类别 支撑架 材料 间距 间距 材料 材料 mm mm 梯板、平台板底模 12mm厚多 40*90 200 Φ48钢管横杆 500 钢管满 95『国家科技传播中心』 《施工组织设计》 踏步立板 2道 40*90木方 通长2道 层板 木方 堂架 梯板侧模 2道 / / 6.6.2.5特殊部位模板 1、高低跨处模板 地下室楼板因标高不一致，存在高差。高低跨部位梁模板支设按照下图所示 施工,梁高度小于600mm时不需要加设对拉螺杆，当梁高大于 600mm小于900mm时， 在梁底部300mm位置加一道对拉螺栓，当梁高大于900mm时每400mm增加一道对 拉螺杆。 楼板高低跨处模板支设大样 2、洞口模板 门窗洞口模板及预留孔模板采用 15厚多层板与 50×90mm、100×100mm木方 做成定型模板，阴角采用100×100方木定型制作加工，确保门窗洞口模板阴角顺 直。门窗洞口模板安装前，必须刷脱模剂，以利于拆模时取出。在安装时，为确 保门窗洞不位移，鼓胀，模板安装后，在门窗洞口模板的周边预埋钢筋上焊接卡 具与限位、不得焊接在受力钢筋上。内撑必须牢固，结实，模板结束后必须检查 门窗洞口的支撑，对角线垂直度、截面尺寸、卡具位置等是否正确无误后，方可 封模板。具体做法如图： 3、后浇带处模板 （1）后浇带处模板支设 本工程地下室顶板后浇带模板和梁板模板一同支设，但后浇带模板采用独立 96『国家科技传播中心』 《施工组织设计》 的支撑体系，不与顶板支撑连接。底部用15mm多层板板，用5道50mm×90mm木 方做次背楞，间距为150mm，Φ48的双钢管间距600mm,做主背楞，下部支撑体系 同楼板支撑体系。 后浇带处模板支设 （2）后浇带处模板支撑 混凝土浇筑完毕达到拆模强度后，拆除底模及支撑，但后浇带下铺设的整张 模板及支撑保留不拆除，待浇筑后浇带混凝土时，清理后浇带，然后浇筑后浇带 混凝土，待后浇带混凝土强度达到规定强度后，后浇带模板及支撑和梁后浇带的 支撑一块拆除。 6.4.3模板的加工、制作与验收 1、本工程所用整拼模板模板为现场木工加工厂制作。散拼模板在施工目标场 地内制作安装。 2、木工棚、堆放场地布置详见施工现场平面布置。 3、模板验收： 1）模板的规格尺寸准确，棱角平直光洁，面层平整，拼缝严密，不大于 2mm。 2）模板上不用的对拉螺栓孔洞，要封堵严密。 6.4.4模板的安装 1、脱模剂是加入表面活化剂的纯油。脱模剂的储存与使用必须严格遵照制造 商的要求。 2、模板安装顺序和技术要求： 1）底板模板：底板模板工程需要考虑底板侧模、电梯井坑、外墙导墙、蓄冷 97『国家科技传播中心』 《施工组织设计》 罐房等位置的模板支设。模板采用多层板、木方、钢管支撑、砖胎膜等。 2）墙柱模板安装顺序：弹墙、柱位置线→墙、柱模板范围抄平→安装墙、柱 模板→安装柱及墙钢管主龙骨→墙、柱模板支撑加固→调整垂直度→复核上口尺 寸→预检 3）梁板模板安装顺序：弹线→搭设梁架满堂脚手架→调整标高→铺梁底模模 板→安装梁侧模→安装龙骨→铺顶板模板→校正标高→预检→梁、板钢筋绑扎 6.4.5模板的拆除 1、模板拆除顺序与安装顺序相反，先支后拆，后支先拆，先拆除非承重模板， 后拆除承重模板。 2、模板拆除严格执行模板拆除申请制度，由工长提出申请，项目总工根据同 条件养护试块强度，下达拆模令后，方可拆除。 3、侧模拆除的要求 当混凝土强度能保证构件不变形，其表面及棱角不因拆除模板而受损坏，混 凝土强度不低于1.2N/mm2时，方可拆除墙、柱、梁侧模。 4、墙、柱模板拆除 墙：先拆穿墙螺栓等附件，再拆除斜撑，然后用撬棍撬动模板，使模板离开 墙体，即可把模板吊走。 柱：先拆柱斜支撑，卸掉柱箍，用撬棍轻轻撬动模板，使模板与混凝土脱离。 5、梁板模板拆除 先拆梁侧模，再拆楼板模板，最后拆除梁底模。楼板模板待楼板混凝土强度 达到拆模要求后方可转动早拆头手柄，降下次龙骨，拆除楼板模板及木方。但梁 底支撑架立杆水平杆均不得松动，待梁板同条件养护混凝土试块强度达到拆模要 求，并经项目总工同意后，方可拆除梁底模板和梁支撑。 6、后浇带模板拆除 后浇带的顶板、梁底模必须待混凝土强度达到100%设计强度后方可拆除。 6.4.6 模板维护与修理 模板拆除后，及时吊运到模板堆放场地进行清理、维修。 具体详见《国家科技传播中心工程模板工程施工方案》。 6.7混凝土工程 本工程均采用预拌混凝土，各构件混凝土强度等级如下： 98『国家科技传播中心』 《施工组织设计》 基础垫层：C15 过梁、构造柱及其他混凝土构件：C25 人防墙、纯地下室内墙、楼梯：C30 科学家博物馆展厅顶、底板、双创活动区：C30 P6 基础底板、集水坑：C30 P8 外墙(含与外墙重叠柱)：C30 P6/P8 框架梁、次梁、楼板、楼梯：C35 有覆土的梁板，人防顶板、消防水池、舆情监控、数据机房顶板、总配变电 所、柴油发电机房顶板：C35 P6 框架柱：C40 6.7.1混凝土搅拌站的选择和要求 本工程混凝土采用预拌混凝土，计划选用 1家主供应商1家备用供应商。混 凝土浇筑时，可根据到场混凝土坍落度情况适当掺加缓凝剂。 混凝土配置 1、进场后立即招标确定混凝土供应商并进行混凝土试配。通过混凝土强度和 抗渗试验等调整使各项性能指标均符合要求，确定试验室最佳配合比。 2、将试验室最佳配合比投入实际生产中，在现场进行实际泵送施工，针对所 出现的实际问题进行分析研究，必要时对试验室最佳配合比进行微调，最终得到 最佳施工配合比。 6.7.2混凝土的运输 1、场外运输采用混凝土搅拌运输车，场内垂直运输主要采用混凝土地泵和汽 车泵。 2、在运输过程中，考虑施工现场所处的地区易发生堵车现象，因此配置合理 数量的缓凝剂以保证泵送混凝土坍落度的要求。 3、为保证混凝土连续浇筑，根据混凝土浇筑需用量、混凝土输送泵实际输送 能力、混凝土搅拌站距离、混凝土搅拌运输车的平均车速等参数，通过计算确定 每台泵车需配备混凝土罐车数量，以确保混凝土浇筑过程的连续进行，避免在施 工过程出现冷缝。 4、混凝土送到浇筑地点，如果混凝土拌和物出现离析或分层现象，应对混凝 土拌和物进行二次搅拌。 99『国家科技传播中心』 《施工组织设计》 6.7.3混凝土的浇筑与振捣 本工程地下2层，地上4层（局部夹层）。 基础施工阶段的混凝土的浇筑量最大，为保证混凝土连续浇筑，根据计划浇 筑时间进行合理计算，组织流水施工，汽车泵和地泵配合使用，地下施工阶段选 用3台地泵HBT-80凝土输送泵，辅助临时增加1～2台汽车泵配合混凝土浇筑。 地上施工阶段采用2台HBT-80混凝土输送泵。 6.7.3.1墙、柱混凝土浇筑 墙采用地泵和汽车泵浇筑，在汽车泵范围内优先采用汽车泵；柱采用地泵、 塔吊浇筑，主要以地泵为主，在塔吊覆盖范围且地泵浇筑不便时采用塔吊。 1、 本工地下室层高分别为6.5m，4m，墙柱混凝土浇筑采用一次浇筑成型方 法。 2、墙柱混凝土浇筑前，先在底部均匀浇筑30mm厚与墙体混凝土成分相同的 水泥砂浆；柱混凝土浇筑前，先在底部均匀浇筑100mm厚与柱混凝土成分相同的 水泥砂浆。 3、混凝土应分层浇筑，分层厚度为500mm左右，上下层间隔时间不能大于2 小时；振动棒振点要均匀，防止漏振（振动棒插入点示意见下图）。 400mm～800mm厚外墙振捣点 常规混凝土柱振捣布置图分层振捣示意图 4、洞口处混凝土浇筑时，应使洞口两侧混凝土高度大体一致，应从两侧同时 下料，同时振捣。 5、每一插点要掌握好振动时间，一般以石子下沉、表面出现浮浆为宜。 6、混凝土浇捣过程中，应避免碰撞钢筋、模板、预埋件。要经常检查钢筋保 护层厚度及所有预埋件的牢固程度和位置的准确性，埋件、插筋表面在混凝土浇 100『国家科技传播中心』 《施工组织设计》 筑完成后要及时清理。 6.7.3.2梁板混凝土浇筑 梁板采用地泵进行浇筑。 1、梁板混凝土浇筑方向平行于次梁方向，用赶浆法推进，随打随抹。 2、板混凝土浇筑时应摊铺均匀，不能堆放过多，防止顶板模变形。 3、为防止顶板混凝土产生收缩裂缝，在混凝土初凝前用 2m刮杠沿四面墙的 墙根处向板中间刮平，终凝前用木抹子搓平，用铁抹子压实2～3遍，以减小混凝 土面层的收缩量。 4、浇筑顶板混凝土时，拉线找平，严格控制顶板标高，误差控制在5mm内。 5、浇筑板混凝土的虚铺厚度应略大于板厚，用平板振捣器垂直浇筑方向来回 拖动振捣，并用铁插尺检查混凝土厚度，振捣完毕后用木刮杠刮平，再用木抹子 压平、压实。施工缝处或有预埋件及插筋处用木抹子抹平。浇筑板混凝土时不允 许用振捣棒铺摊混凝土。 6、当墙柱混凝土强度超过梁板强度不大于二级时(如柱为C40，梁为C30)， 节点处混凝土随梁一同浇筑。当相差超过两级时，节点处混凝土应按墙柱混凝土 强度单独浇筑，如下图所示： 本层梁板较低强度等级混凝土 ，应在节点混凝土初凝 前浇筑并加强振捣和养护 钢丝网 柱、墙较高强度等级混凝土 强度不同混凝土浇筑示意图 6.7.3.3后浇带混凝土浇筑 后浇带采用地泵进行浇筑。 1、后浇带混凝土的强度等级应比两侧结构混凝土的强度等级提高一级，并采 用补偿收缩混凝土密实浇捣，浇筑前应将表面清理干净。 2、浇筑后应加强养护，待后浇带混凝土达 100%设计强度后方可拆除后浇带 支撑。 6.7.4混凝土的养护 1、墙体混凝土采用浇水养护，浇水次数以保证混凝土墙面呈潮湿状态为准。 101『国家科技传播中心』 《施工组织设计》 2、框架柱混凝土浇筑完成后刷养护剂，包裹塑料布进行养护。 3、梁板采用浇水进行养护。 4、普通混凝土养护时间7天，抗渗混凝土养护时间14天。 5、底板混凝土混凝土表面采用保温材料（阻燃草帘）蓄热保温养护，并在草 袋上下各铺一层不透风的塑料薄膜。养护时间不少于14天。 6、夏季高温天气应采取必要的措施防止新浇筑的混凝土受到阳光暴晒，增加 浇水次数并要保证表面湿润，用塑料布覆盖严密，并保持塑料布内有凝结水，严 防混凝土裂纹的出现。 6.7.5混凝土结构的实体验收 6.7.5.1混凝土强度： 同条件养护试件所对应的结构构件或结构部位，由监理（建设）、施工等各 方共同选定；混凝土结构工程中的各混凝土强度等级，均应留置同条件养护试件 同一强度等级的同条件养护试件，其留置的数量应根据混凝土工程量和重要性确 定，不宜少于 10 组，且不应少于 3 组。每连续两层楼取样不应少于 1 组；每 2000m3取样不得少于一组。同条件养护试件拆模后，应放置在靠近相应结构构件 或结构部位的适当位置，并采取相同的养护方法。 混凝土强度检验时的等效养护龄期按混凝土实体强度与在标准养护条件下 2 8 d 龄期时间强度相等的原则确定，应在达到等效养护龄期后进行混凝土强度实 体检验，取按日平均温度逐日累计不小于600℃.d对应的龄期。 6.7.5.2钢筋保护层厚度： 钢筋保护层厚度检验的结构部位，由监理（建设）、施工等各方根据结构构 件的重要性共同选定。 1、对非悬挑梁板类构件，应各抽取构件数量的2% 且不少于5个构件进行检 验。 2、对悬挑梁，应抽取构件数量的5 %且不少于10个构件进行检验；当悬挑梁 数量少于10个时，应全数检验。 3、对悬挑板，应抽取构件数量的10、且不少于20个构件进行检验；当悬挑 板数量少于20个时，应全数检验。 梁、板类构件，应各抽取构件数量的2%且不少于5个构件进行检验；当有悬 挑构件时，抽取的构件中悬挑梁、板构件所占比例不宜小于50%。 102『国家科技传播中心』 《施工组织设计》 6.7.6特殊部位混凝土的技术措施 大体积混凝土施工： 本工程底板面积较大，使得每个流水段的面积也较大，同时施工工期比较紧 张。结合施工部署综合考虑后确定底板用地泵辅以汽车泵浇筑。 1、施工工艺流程 测量放线→地泵设置、接泵管→混凝土浇筑→混凝土养护→测温→混凝土取 样及试验→后浇带处理 2、泵管支架搭设 地泵管架采用φ48.3钢管架搭设，详见下图: 地面 地面 护坡桩 旋喷桩 旋喷桩 护坡桩 泵管架搭设示意图 3、混凝土浇筑 基础底板混凝土浇筑时采用斜面分层连续浇筑，全面推进，坡度随混凝土自 然流淌坡度。分别在每层的混凝土坡顶、坡脚各布置 2台振动棒振捣，中间部分 均匀布置足够的振动棒振捣。浇筑时由前往后退浇，振动器也相应跟上，以确保 整个混凝土的浇筑质量。 103『国家科技传播中心』 《施工组织设计》 底板混凝土分层浇筑示意图 具体详见《国家科技传播中心工程混凝土施工方案》。 6.8钢结构工程 6.8.1钢结构深化设计 6.8.1.1深化设计综述 本工程钢结构涉及结构及蒙皮建模、结构及施工验算，应力分析、施工模拟 等一系列操作，项目部用TEKLA建模深化、构件加工、CAD测量支持、Midas吊装 分析和Navisworks施工模拟，保证最终完成的钢结构达到设计要求的效果。 TEKLA建模 CAD测量支持 Midas吊装分析 Navisworks模拟 6.8.1.2本工程钢结构深化设计 投标阶段根据现有图纸，采用Tekla Structures对部分复杂结构建模，对构 件细部节点进行深化。 本工程钢结构节点Tekla模型 104『国家科技传播中心』 《施工组织设计》 6.8.2构件的加工 典型构件加工流程 1、H型构件加工流程 常规H型构件组装优先在H型钢生产线上进行，外形尺寸超出 H型构件生产 线范围时在专用组装胎架上进行组装，组装后按相应焊接工艺进行焊接和矫正。 H型构件加工制作流程如下： 序号 工序 工序示意 下料： 下料前核对工艺文件、排版图与钢板规 1 格型号等是否吻合。翼板宽度允许偏差 ±2.0mm，腹板宽度允许偏差0~+2.0mm， 长度均按工艺文件执行。 组立： 定位焊长度 40~60mm，焊缝厚度最小 3mm，最大不超过设计焊缝厚度的2/3， 2 间距300~600mm，主焊缝两端50mm范围 不 得 点 焊 。 截 面 高 度 允 许 偏 差 0~+2.0mm。 埋弧焊： 焊前应清除焊道区域存在的铁锈、油 污、氧化物、毛刺等影响焊接质量的杂 3 物，主焊缝应交替对称施焊并做好焊接 记录，焊接后按要求进行焊缝质量检 测。 矫正： H型钢优先采用矫正机进行矫正，不能使 4 用机械矫正时采用火焰矫正，矫正温度 700℃~800℃，不得有过烧现象，严禁用 水冷却。 105『国家科技传播中心』 《施工组织设计》 序号 工序 工序示意 零部件装配焊接： 根据工艺文件和图纸确定H型钢本体的长 度和宽度方向的装配基准线；牛腿以牛 5 腿中心线为定位基准，螺栓连接节点板 和吊装耳板在长度方向以柱顶端铣面为 定位基准。 制孔及端部处理： 制 孔 时 螺 栓 孔 的 直 径 允 许 偏 差 为 0.0~+1.0mm，对留有加工余量的构件需 6 要按照工艺文件要求进行端头切割，并 开设现场坡口，坡口角度允许偏差角度 ±5°。 6.8.3构件的运输与堆放 1、为满足现场施工需要，需要由钢结构制作厂完成钢结构及安全措施构建， 并提供相关材料运至现场。 2、本工程主要在场地北侧和东侧设置钢结构材料堆放加工料场，钢筋桁架楼 承板堆放区，北侧采用地下结构阶段留下的钢筋加工区，保证每个塔吊下面有满 足自身需求的钢结构材料堆场。因现场场地狭小，故钢结构开始施工时东南侧二 层悬挑钢结构下设置材料堆场，施工悬挑结构时材料堆场转移到其他合理位置。 钢结构施工阶段，现场平面设置3台TC7052-25（R=70m）塔吊，具体平面布 置如下所示： 钢结构施工平面布置 1#塔吊负责施工的构件相应运输车辆于项目北侧行车道路由 1#塔吊进行卸车 并堆放于钢结构堆场，卸车后由生活区东侧行车道路调车离场； 2#塔吊负责施工的构件相应运输车辆由2#大门进场，于场内环路由2#塔吊进 106『国家科技传播中心』 《施工组织设计》 行卸车后，由1#大门离场； 3#塔吊负责施工的构件相应运输车辆可在奥运北一路路边由 2#塔吊进行卸车 后离场，亦可由2#大门进场沿场内环路行驶卸车，于临时大门离场。 3、钢结构施工前按照现场安装计划提前联系运输车辆，构件发运前再次确认 构件编号和构件质量。设置专人与现场人员保持沟通 6.8.4构件的安装 6.8.4.1重点钢结构安装工艺 一、地脚螺栓施工 本工程10根钢柱起于地下二层，剩余钢柱起于地下一层，钢柱通过地脚螺栓 与混凝土结构连接，具体设置如下所示： 箱型钢柱（十字型起始）地脚螺栓设置 圆管钢柱地脚螺栓设置 1、面层钢筋绑扎完成后，通过测量定位地脚螺栓埋设位置，将法兰盘设置于 面层钢筋，法兰盘与面层钢筋点焊固定。 2、安装地脚锚栓，调节锚栓露出长度并将锚栓与法兰盘点焊固定； 3、采用胶带或塑料薄膜包裹地脚螺栓螺纹区域，防止混凝土污染地脚螺栓螺 纹； 4、混凝土浇筑，混凝土浇筑期间对地脚螺栓位置进行实时监测，发现偏差及 时调整； 5、混凝土强度达到设计要求后，对地脚螺栓位置进行复测； 6、清理作业面内混凝土残渣、污物等，测量刻画钢柱中心点并刻画“十字定 107『国家科技传播中心』 《施工组织设计》 位线” 刻画十字定位线 二、钢柱安装 1、首节钢柱安装 吊装准备→钢柱吊装就位→柱脚灌浆 2、后续钢柱吊装 钢柱就位和临时固定→钢柱就位校正→钢柱垂直度校正 3、倾斜钢柱安装流程 倾斜钢柱根据重心位置平衡设置吊耳，钢柱起吊前，先进行试吊，对框架钢 梁牛腿进行抄平，钢柱姿态调整完毕后，吊装就位，本工程钢柱倾斜角度较小， 可通过深化设计强化连接板的方式进行固定。钢柱就位校正完成后，安装连接板 并对连接板进行定位焊固定，然后塔吊摘勾并进行钢柱对接焊接。 三、圆形展区安装工艺 圆形展区外环为柱、梁框架结构，中部为三层大跨度钢梁结构，屋面为轮状 放射张弦钢梁结构，采用支撑散拼方式安装大跨度钢梁和屋面结构。 1、圆形展区施工流程 序号 施工内容 施工示意图 安装L2层和L1夹层外框结构并安装临时 1 支撑，临时支撑进行地下室回顶； 利用临时支撑，由塔吊分四段安装南北 2 向两根44m跨钢梁，钢梁安装完成后连 接梁间次梁； 108『国家科技传播中心』 《施工组织设计》 序号 施工内容 施工示意图 利用临时支撑，由塔吊分两段安装东西 3 向四根18m跨钢梁，钢梁安装完成后连 接梁间次梁； 塔吊安装南北向四根16m跨主梁，主梁 4 安装完成后，安装梁间次梁； 塔吊安装东西向四根9.5m跨主梁，主梁 5 安装完成后安装梁间次梁； 安装四角部剩余次梁，完成本层大跨度 6 钢梁安装； 相同方式施工L2层～L4层结构，每层结 7 构施工完成后，临时支撑不卸载拆除； 安装外框结构至屋顶层，于L4层钢梁上 设置屋盖施工临时支撑； 8 临时支撑安装完成后，对上部担梁表面 标高进行抄平； 屋面环状桁架分为四段由塔吊依次放置 于临时支撑上，考虑各分片向外侧倾 9 斜，构件就位后，应立即向内对侧临时 支撑柱顶拉设钢丝绳或倒链； 109『国家科技传播中心』 《施工组织设计》 序号 施工内容 施工示意图 由多台塔吊对称安装24m跨放射钢梁就 10 位；放射钢梁就位完成后，安装下部张 弦撑杆和钢拉索； 塔吊由内至外安装放射钢梁间的环状主 11 梁； 由内向外安装铰接次梁，完成屋面钢结 构安装； 12 整体安装完成后，在外侧进行钢拉索的 张拉作业； 钢拉索张拉施工完毕后，进行支撑卸载 拆除，完成结构施工； 13 临时支撑由上向下逐层卸载拆除，各层 临时支撑进行同步卸载； 四、吊挂悬挑桁架安装工艺 本工程吊挂悬挑展厅区L3层～L3夹层为钢桁架结构，桁架最大跨度为36m， 最大悬挑为14m，桁架下部设置吊挂一层框架结构，层高为4.5m。拟采用支撑散 拼方式进行施工，于吊柱下方设置独立圆管临时支撑，内侧桁架施工完毕后，支 撑安装外侧悬挑桁架结构。 1、悬挑吊装桁架整体安装顺序 110『国家科技传播中心』 《施工组织设计》 悬挑吊挂桁架平面施工顺序 钢桁架施工顺序：由内向外安装钢柱间钢桁架→安装悬挑桁架，整体结构施 工顺序为：安装临时支撑→安装吊挂结构→安装桁架结构→临时支撑卸载拆除。 五、屈曲支撑安装工艺 屈曲支撑跟随框架结构施工，相邻钢柱施工完成后，安装柱间钢梁，然后安 装层内屈曲支撑，屈曲支撑安装就位并穿设螺栓后，螺栓不进行终拧，待主体结 构封顶，所有楼板浇筑完成且临时支撑均卸载拆除后，进行紧固。 6.8.5构件的连接 6.8.5.1钢结构焊接施工 焊接作业流程 111『国家科技传播中心』 《施工组织设计》 安装、高强螺栓验收合格 1、气候条件 1、焊机、焊接工具 2、焊接操作平台 施工准备 2、CO 气路畅通 3、焊接防风保温 2 3、安全措施齐全 棚搭设完成 4、焊接坡口尺寸 焊前检查 5、防火措施 6、安全防护 填写焊前检查记录 7、焊前测量结果 坡口清理，检查衬板、引弧板、熄弧板 焊前预热 定位焊 焊接过程检查： 1、焊接电流、焊接电压 打底焊 2、焊接速度 3、焊道宽度 填充层焊接 4、焊道清理 5、层间温度 6、气体流量、压力、纯度 盖面层焊接 7、送丝速度及稳定性 按规定后热、保温 焊缝外观检查 合格 填写焊接记录 超声波探伤 合格 填写正式报告 工序交接 112 缺陷记录、返修 不合格 不合格 焊接作业流程及质量控制流程 6.8.5.2、高强度螺栓连接 1、高强度螺栓安装施工流程『国家科技传播中心』 《施工组织设计》 试验确定扭矩系数控制值 高强螺栓轴力试验合格 安装扳手校验合格 高强螺栓连接面摩擦系数实验合格 检查构件连接面、清除浮锈、飞刺、油污 安装固定、临时螺栓固定 确定可作业条件（天气、安全因数） 拆除临时螺栓、安装高强螺栓 高强螺栓初拧 24h内高强螺栓终拧 拆除、重新安装 不合格 检验 合格 工序验收 高强度螺栓安装流程图 2、高强度螺栓安装方法 第一步：吊装钢构件，用临时螺栓固定 第二步：用高强螺栓替换临时螺栓并初拧 第三步：按对称顺序施拧，有中央向四周终拧高强螺栓 6.8.6钢结构屋盖的卸载 1、支撑措施使用 113『国家科技传播中心』 《施工组织设计》 本工程三层大跨度钢梁结构施工在10个点位设置临时支撑，各点位地下室区 域进行支撑回顶，临时支撑采用 φ609×16 钢管独立撑，地下回顶高度为 4.5m+6m，地上为9m+9m+9m共27m。 屋面钢结构施工所用钢管撑起于 L4层中部大跨度钢梁顶面，支撑高度约为 17m，8根钢管撑在顶部由H400×400钢梁相互连接。 L2-L4层中部大跨度钢梁临时支撑布置位置 屋顶层临时支撑布置 2、临时支撑卸载 圆形展区中部钢结构临时支撑卸载，于屋面钢结构安装并焊接完成，焊缝无 损检测合格且钢拉索张拉完毕后，进行临时支撑的卸载。 卸载顺序为：屋顶临时支撑卸载、拆除→L4层大跨度钢梁临时支撑卸载、拆 除→L3层大跨度钢梁临时支撑卸载、拆除→L2层大跨度钢梁临时支撑卸载、拆除 →地下室临时支撑卸载、拆除。各楼层卸载时，本层内所有支撑点位宜进行同步 卸载。临时支撑卸载方式可采用：沙箱卸载或火焰切割形式。 114『国家科技传播中心』 《施工组织设计》 6.8.7钢结构涂装 1、油漆补刷范围 序号 修补部位 补涂内容 1 现场焊接焊缝（包在混凝土中的构件除外）。 底漆、中间漆 2 运输及安装过程中破损的部位。 底漆、中间漆 3 被混凝土施工或其他工序污染的构件。 底漆、中间漆 4 螺栓连接节点。 底漆、中间漆 2、油漆补刷要求 序号 漆层 类型 厚度 要求 1 底漆 环氧富锌底漆 80um 金属含锌量不小于80% 2 中间漆 环氧云铁中间漆 70um 单位体积固体含量不小于80% 单位体积固体含量70%，颜色为银 3 面漆 丙烯酸聚氨酯面漆 90um 色或设计要求 4 室外构件 底漆和中间漆 各加20um / 3、防火喷涂施工流程 搭设施工操作平台 钢结构表面除锈达到防火喷涂要求 调制防火涂料 第一遍防火涂料喷涂 第一遍防火涂料干燥后进行第二遍 防火涂料喷涂，达到设计要求厚度 返 修 修正边角、接口等薄弱部位 不合格 检验 合格 工序交接 防火涂料施工流程 具体详见《国家科技传播中心工程钢结构施工方案》。 6.9钢筋桁架楼承板施工方案工程 6.9.1深化设计 根据楼层的具体情况进行楼承板排版深化设计，每个楼层应有相应的钢筋桁 115『国家科技传播中心』 《施工组织设计》 架楼承板，楼承板压制和现场安装时，以排版设计图为依据进行工作。 排版设计图需根据设计院建筑、结构施工图及深化图，准确表示楼承板和钢 柱、主梁、次梁的关系，确定定位轴线与楼承板的起点、终点、排版方向、纵横 向的搭接方式、板边倾斜方向以及具体数量。 6.9.2构件的安装 1、钢筋桁架楼承板施工工艺流程 施工准备 返 钢结构楼层验收 返 修 修 不合格 合格 边角处切割 调直压实 不合格 返修 封闭、堵漏 检验 不合格 合格 工序交接 工艺流程 2、钢筋桁架楼承板施工工艺流程的主要安装要点 116『国家科技传播中心』 《施工组织设计》 （1）首先要将板的肋与支托轴线成垂直方向用自攻钉固定好一端，第二块板 在与第一块板搭接时要保证垂直方向与第一块板相一致； （2）第二块板与第一块板凹凸槽对准，并及时调整位置,控制安装精度，板 的直线误差<10mm，板的错口误差要求<5mm。 （3）楼承板铺设前，应按图纸所示的起始位置放设铺板时的基准线。对准基 准线，安装第一块板，并依次安装其它板。楼板连接采用扣合方式，板与板之间 的拉钩连接应紧密，保证浇筑混凝土时不漏浆，排板方向要一致。 （4）钢筋桁架楼板长度方向与钢梁搭接长度（指钢梁的上翼缘边缘与端部竖 向支座钢筋的距离）不宜小于 75mm；宽度方向底模与钢梁的搭接长度不宜小于 30mm。 （5）若设计在楼板上要开洞口，施工应预留。应按设计要求设洞口边加强筋， 四周设边模板，待楼板混凝土达到设计强度后，方可切断钢筋桁架模板的钢筋及 底模。 （6）钢筋桁架模板就位之后，应立即将其端部的竖向钢筋及底模与钢梁点焊 牢固。沿长度方向将镀锌钢板与钢梁点焊，焊接采用手工电弧焊，焊接长度为 25mm，间距为300mm。 （7）待铺设一定面积后，必须及时绑扎板底筋，以防钢筋桁架侧向失稳。 （8）楼承板具体排版方向详见施工图。 6.9.3混凝土浇筑 楼承板及栓钉安装完毕后，即可绑扎钢筋，浇筑混凝土。 1、在浇筑混凝土达到设计强度前，楼承板能承受设计厚度混凝土自重及一般 施工荷载，施工中严禁有集中荷载，以避免楼承板局部出现过大的变形。 2、浇混凝土前，应及时完成封口板、边模、边模补强等收尾工程，须把楼承 板的杂物(含剪力钉上的磁套)、灰尘及油脂等等其它有妨害混凝土粘结的杂物清 除干净。 3、混凝土浇筑前，楼承板面上人员走动较频繁的区域，应铺设垫板，以免楼 承板受损或变形，从而降低楼承板的承载能力。 4、所用混凝土内不得含氯盐添加剂，混凝土拌和、浇捣工艺及施工缝设置应 符合混凝土结构工程施工及验收规范。 5、浇混凝土时，应小心避免混凝土堆积过高，以及倾倒混凝土所造成的冲击， 应保持均匀一致，以避免楼承板局部出现过大的变形，倾到混凝土时，请尽量在 117『国家科技传播中心』 《施工组织设计》 钢梁处倾倒,并且迅速向四周摊开。 6、混凝土浇筑完成后，除非楼承板底部被充分的支撑，否则混凝土在未达到 75％设计极限抗压强度前，不得在楼层面上附加任何其它载重。 7、施工时当混凝土达到75％设计极限抗压强度后，如需在楼面上堆放材料 时，应以垫板承载以避免集中荷载，并应置放于主要承重结构件的上方。 具体详见《国家科技传播中心工程钢筋桁架楼承板施工方案》。 6.10砌体工程 6.10.1砌块墙体材料 本工程总砌筑总量约10500立方，依据招标文件及招标图纸，本工程砌筑工 程分类如下： 1、±0.00以下内墙，均采用200mm厚蒸压加气混凝土砌块墙，规格型号为 A3.5B05 2、±0.00以上墙体： （1）外围护墙体：采用 200mm 厚蒸压加气混凝土砌块墙，规格型号为 A3.5B05； （2）内墙： 大部分采用150mm、200mm厚蒸压加气混凝土砌块墙，规格型号为A3.5B05； 演播厅，录音棚及其控制室墙体均为非粘土实心砖，厚度240mm （3）砌筑砂浆采用专业砂浆Ma5.0。圈梁、构造柱混凝土强度C25，卫生间、 淋浴间根部300mm高条带混凝土强度C20。 （4）防火区域分界线墙体采用防火墙，防火墙除注明外均采用200mm厚蒸压 加气混凝土砌块墙（耐火极限不少于3h）局部采用轻钢龙骨隔墙防火墙，厚度为 200mm。 （5）燃气表间室内一侧为配筋防护墙体，砌体为240mm厚非粘体实心砖，强 度》MU10，用强度>M5的水泥砂浆砌筑。 6.10.2蒸压加气混凝土砌块施工 1、施工流程 118『国家科技传播中心』 《施工组织设计》 蒸压加气混凝土砌块施工工艺流程 2、施工技术要求 （1）砌块砌筑前，应在砌筑位置上弹出墙边线，以后按边线逐皮砌筑，一道 墙可先砌两头的砖，再拉准线砌中间部分。第一皮砌筑时应试摆。 （2）砌筑采用刮浆法。竖缝应先批砂浆后再砌筑。当孔洞呈垂直方向时，水 平铺砂浆，应用套板盖住孔洞，以免砂浆掉入孔洞内。 （3）灰缝应横平竖直。水平灰缝和竖向灰缝宽度应控制在10mm左右，但不 应小于8mm，也不应大于12mm。 （4）墙中不够整砖部分，宜用无齿锯加工制作非整砖块，不得用砍凿方法将 砖打断。补砌时应使灰缝砂浆饱满。 （5）管线槽留置时，可采用弹线定位后用开槽机开槽，不得采用斩砖预留槽 的方法。 （6）墙底部至少砌3皮普通砖，门窗洞口两侧一砖范围内，也用普通砖实砌。 （7）填充墙砌至梁板附近时，待砌体沉实后，用斜砌法将下部砌体与上部梁 板间用砌块逐块敲紧填实，不许出现空隙。构造柱顶部采用“喇叭口”方式浇注 后补实。 斜砌做法示意图 （8）砌筑砂浆不准使用隔夜砂浆，且使用过程中不准随便加水，搅拌后的砂 浆要尽快在短时间内用完，避免时间过长，砂浆终凝。 （9）在砌筑过程中要注意控制墙身的垂直度和平整度，每砌一层都要用水平 尺进行控制，随时进行纠正。 （10）在浇筑圈梁、过梁、构造柱及混凝土带时，要注意保证钢筋的保护层 及钢筋的正确位置，混凝土要振捣密实，同结构一样的严格要求。 （11）有吊顶房间的隔墙先砌至吊顶标高以上100mm处，待管线安装后再施 工以上墙体。设备和管道安装后均应将洞封堵严实，防火墙处按防火规范要求封 119『国家科技传播中心』 《施工组织设计》 堵。 具体详见《国家科技传播中心工程砌筑施工方案》。 6.11脚手架工程 本工程地下2层，地上4层，工程工期短，作业面大，各道工序穿插施工， 脚手架的搭设、拆除量大，而且类型多，给脚手架工程带来了相应的难度。结合 现场实际施工需要，各施工阶段采用如下表所示脚手架类型。 选用脚手架类 序号 施工内容 理由 型 框架柱施工操作架须提供作业空间且具有一定的 灯笼架、满堂 1 结构施工 维护作用，选用灯笼架；梁板主体结构施工工期 支撑架 紧选用满堂支撑架。 机电专业分 室内机电专业施工可选择施工移动式脚手架来提 2 移动式脚手架 包施工 高效率。 砌筑、抹灰 施工过程中临时架重复搭设、拆除麻烦，影响施 3 移动式脚手架 施工 工进度，选用移动式脚手架。 装饰装修施 装饰装修施工室内施工选择移动式脚手架更方便 4 移动式脚手架 工 快捷。 幕墙施工需要有安全稳定的防护以及一定的施工 5 幕墙施工 落地式多排架 空间安装龙骨，选用落地式多排架，内侧立杆距 结构350mm。 电梯安装施 根据电梯分包要求并结合自身结构施工需要，选 6 满堂脚手架 工 用脚手架从底至顶满高搭设。 6.11.1落地式外脚手架 1、落地式脚手架概况 结合本工程建筑平面布置，幕墙施工采用落地式脚手架作为施工操作架和结 构周边防护架。 建筑物地上西南侧展厅幕墙边线随高度增加内收，东南侧二层幕墙边线随高 度增加外扩，外脚手架需要分段搭设用。脚手架内排立杆距离外墙皮 200mm，立 杆排距1200mm，立杆纵距1500mm，步距1800mm。地上脚手架部分立杆落在结构 楼板上。 120『国家科技传播中心』 《施工组织设计》 立杆 立 剪刀撑 大横杆 小横杆 木方 木方 落地式外脚手架搭设立面示意 2、落地式脚手架搭设顺序： （1）铺垫木。脚手架地基表面平整，地基承载力必须不小于180KN/㎡。 （2）摆放扫地杆。 （3）自角部起依次向两边竖立杆，底端与纵向扫地杆扣接固定后、搭设横向 扫地杆并与该立杆固定、在该扫地杆另一端连第二根立杆和第二根横向扫地杆、 在这两根扫地杆上分别固定第三、四根立杆，待每边竖起3～4根立杆后，装设第 一步大横杆和小横杆、校正立杆垂直和横杆水平使其符合要求后，按 40～60N·m 力矩拧紧连接扣件螺栓，形成构架的起始段。 （4）按上述要求依次向前延伸搭设，直至第一步交圈完成。然后再全面检查 一遍构架质量和脚手架基础情况，严格确保设计要求和构架质量。 （5）设置连墙件。 （6）脚手架的搭设高度随结构的施工，逐渐增高。按第一步架的作业程序和 要求搭设第二步、第三步……随搭设进程及时搭设剪刀撑和斜撑。 （7）搭设作业层间横杆（在小横杆之间加设的、用于缩小铺板支撑跨度的横 杆）、铺设脚手板和装设作业层防护栏杆、铺挡脚板，立挂安全网进行封闭； 搭设脚手架时，高处作业的人员必须挂安全带，并有现场安全部人员监督操 121『国家科技传播中心』 《施工组织设计》 作过程。架子搭设完毕后，要经过现场技术部、工程部、安全部验收，合格后才 能投入使用。 6.11.2钢筋绑扎操作架 1、柱钢筋绑扎操作架 框架柱钢筋绑扎采用灯笼架，立杆排距1.0m，纵距1.5m，大横杆步距1.8m， 每操作层1.2m高设护身栏杆。 2、墙钢筋绑扎操作架 墙体钢筋绑扎采用双排架，立杆排距0.7m，纵距1.5m，大横杆步距1.8m，间 距3m设斜撑，每操作层1.2m高设护身栏杆。 墙体钢筋绑扎操作架搭设示意图 6.11.3电梯井筒操作架 电梯井在施工时，也要搭设操作架用于结构的施工。但电梯井上下贯通，脚 手架搭设时操作工人没有操作面，给施工造成了一定的困难。电梯井内的操作架 我们采用内挂架，根据以往工程经验，内挂架能够解决架体搭设困难的问题，一 次搭设，使用时随着施工进度整体提升，而且内挂架的安全系数高。 内挂架是由挂在剪力墙侧壁上的三角钢架和搭设在三角钢架上的操作架组成 在操作加上满铺木跳板。每个井筒内的操作架搭设为一个整体，提升时操作架连 同三角钢架整体提升。 施工电梯井剪力墙时，在楼板下方500mm处的剪力墙中预埋钢板埋件，在钢 板埋件上焊接三角钢架挂钩，三角钢架提升后挂到挂钩上。 122『国家科技传播中心』 《施工组织设计》 内挂三角钢架 井筒内平台示意图 井筒内操作架示意图 6.11.4移动式脚手架 本工程柱网间距大，重复搭设、拆除施工操作架费时费力，为提高砌筑及装 饰装修等室内施工的效率，选用移动式脚手架。 移动式脚手架示例 具体详见《国家科技传播中心工程脚手架施工方案》。 6.12防水工程 本工程地下室、屋面防水设防等级均为一级。防水材料选型如下： 123『国家科技传播中心』 《施工组织设计》 序号 防水等级 防水做法 防水混凝土（抗渗等级P8）+（4+3）厚SBS改性 地下室底板、地下室外墙 一级 沥青防水卷材（Ⅱ型，聚酯毡胎体） 防水混凝土（抗渗等级P6）+（4+3）厚SBS改性 沥青防水卷材（Ⅱ型，聚酯毡胎体），如上部有 地下室顶板 一级 种植土则4厚SBS改性沥青防水卷材为耐根刺防 水卷材； 喷涂外墙防水涂料（浅灰色纯丙烯酸共聚乳液涂 外墙防水 料）2遍 （3+4）厚SBS改性沥青防水卷材（Ⅱ型，聚酯 上人屋面、不上人屋面 一级 毡胎体） 4厚铜复合胎基改性沥青（SBS）防水卷材（铜 种植屋面 一级 复合胎厚 1.2），热熔法施工 1 道 3 厚聚酯胎 SBS改性沥青防水卷材 1.5厚聚合物水泥基防水涂料（局部聚氨酯涂 楼面、墙面 膜） 采用防水混凝土（抗渗等级 P6）+1.5厚水泥基 地下消防水池 渗透结晶内防水（池底、池壁内外） 卫生间、清洁间、开水 间、服务间、厨房等有水 内表面抹20厚聚合物防水砂浆 房间的楼地面变配电所 6.12.1重点防水部位 1、地下室底板和外墙防水 地下室底板及地下室外墙防水是防水的重点之一。在施工过程中除严格程序 和过程控制之外，重点要加强后浇带、施工缝、阴阳角、机电穿管处、防水收边 处等细部节点的防水处理，以确保地下室的防水质量达到合格标准。 地下室底板和外墙后浇带的施工质量是整个地下室防水的关键，后浇带的施 工将在两侧混凝土浇筑完毕42～60天后封闭。对后浇带处理必须制定切实可靠和 有效的方案，并严格认真执行。 2、屋面防水 加强施工过程控制，重点加强接缝处、阴阳角、机电穿管处、防水收边处、 屋顶防雷接地处等细部节点的防水处理，以确保屋面防水质量达到合格标准。 3、室内楼地面防水 对本工程有防水要求的房间，其防水、防潮对于保证建筑物的正常使用至关 重要，因此必须进行更严密的过程控制和程序控制，按照规范的要求进行严格检 验、闭水试验，满足设计和规范要求。 6.12.2防水混凝土施工工艺 本工程地下室防水设防等级为一级，基础底板承台、外墙等部位均采用防水 混凝土，防水混凝土抗渗等级为P8/P6。 1、防水混凝土施工方法要点 124『国家科技传播中心』 《施工组织设计》 （1）混凝土浇筑期间应做好基坑自身防水工作，严防地下水及地表水流入基 坑造成积水，影响混凝土的正常硬化，导致防水混凝土强度和抗渗性降低。 （2）混凝土运输过程中，防止产生离析和坍落度损失及漏浆现象。 （3）混凝土浇筑完成后及时养护，养护时间不得少于 14d，后浇带养护不少 于28d。 （4）穿墙管止水环与主管或翼环与套管应连续满焊，并做好防腐处理，套管 内的管道安装完毕后，应在两管间嵌入内衬填料，端部用密封材料填缝，穿墙管 外侧防水层应铺设严密，不留接茬。 6.12.3改性沥青防水卷材施工工艺(卷材类) 1、基层及作业条件 （1）防水基层坚硬无空鼓、无起砂、裂缝、松动、掉灰、凹凸不平等缺陷。 （2）防水基层不得有积水现象。如有凹凸不平，必须进行处理，合格后方可 进行防水层施工。 （3）防水基层面要平整，用 2m长直尺检查，直尺与基层间隙不应超过 5mm 空隙。 （4）阴阳角必须做成圆角或45º坡角，在阴阳角等特殊部位，应增做卷材加 强层，加强层宽度宜为300～500mm。 （5）防水基层表面必须干燥、干净、含水率不大于 9%，检测方法为将1m²卷 材平坦干铺在找平基层上，静置3～4小时，掀开检查覆盖部位与卷材上未见水印 即可。 2、工艺流程： 基层处理→节点附加层处理→节点附加层验收→弹线→铺第一道卷材→热熔 焊接搭接缝→检查验收第一道 SBS卷材→弹线铺贴第二层SBS卷材→热熔满粘第 二道SBS卷材→热熔焊合搭接缝→检查、验收→成品保护。 6.12.4聚合物水泥基防水涂料（涂料类） 1、工艺流程： 基层清理→涂刷基层处理剂→细部附加层施工→涂刷第一遍涂料→涂刷第二 遍涂料→涂刷第三遍涂料→24h蓄水试验→验收→进行下一道工序 2、施工要点 （1）防水涂料使用前必须搅拌均匀；施工环境温度应在 5～35℃，五级以上 大风及雨雪天气不宜施工。 125『国家科技传播中心』 《施工组织设计》 （2）防水涂料包装容器必须密封，并分类存放，贮存期不应超过产品有效期。 （3）防水涂料贮存环境温度不宜低于5℃，并不得日晒、碰撞和渗漏；保管 环境应干燥、通风，并远离火源。仓库内应配备消防设施。 （4）涂料防水层与基层应粘结牢固，表面平整，厚薄均匀，封闭严密，不允 许有堆积、裂纹、翘边、鼓泡和分层等缺陷。 （5）蓄水试验须待涂层完全干燥后方可进行。 6.12.5聚氨酯涂膜防水层 1、施工作业条件 （1）房间楼地面垫层巳完成，穿过厕浴间地面及楼面的所有立管、套管已完 成，并已固定牢固，经过验收。管周围缝隙用细石混凝土填塞密实(楼板底需吊 模板)。 （2）房间楼地面找平层已完成，标高符合要求，表面应抹平压光、坚实、平 整，无空鼓、裂缝、起砂等缺陷，含水率不大于8%。 （3）找平层的泛水坡度应在2%（即1:50）,不得局部积水，与墙交接处及转 角处、管根部位,均要抹成半径为100mm的均匀一致、平整光滑的小圆角,要用专 用抹子。凡是靠墙的管根处均要抹出5%（1:20）坡度，避免此处积水。 （4）涂刷防水层的基层表面,应将尘土、杂物清扫干净,表面残留的灰浆硬块 及高出部分应刮平、扫净。对管根周围不易清扫的部位，应用毛刷将灰尘等清除 如有坑洼不平处或阴阳角未抹成圆弧处，可用预拌砂浆掺防水剂修补。 （5）基层做防水涂料之前,在突出地面和墙面的管根、地漏、排水口、阴阳 角等易发生渗漏的部位，应做附加层增补。 （6）墙面基层抹灰要压光，要求平整,无空鼓、裂缝、起砂等缺陷。穿过防 水层的管道及固定卡具应提前安装并在距管50mm范围内凹进表层5mm，管根做成 半径为10mm的圆弧。 （7）根据墙上的+0.5m水平控制线，弹出墙面防水高度线，标出立管与标准 地面的交界线涂料涂刷时要与此线平。 （8）房间做防水之前必须设置足够的照明设备（安全低压灯等）和通风设备。 （9）防水材料一般为易燃有毒物品，储存、保管和使用时要远离火源，施工 现场要备有足够的灭火器等消防器材，施工人员要着工作服，穿软底鞋，并设专 业工长监管。 （10）操作人员应经过专业培训考核合格后，持证上岗，先做样板间，经检 126『国家科技传播中心』 《施工组织设计》 查验收合格，方可全面施工。 2、工艺流程 基层清理→细部附加层施工→第一层涂膜→第二层涂膜→第三层涂膜→第一 次试水→保护层施工→第二次试水→工程质量验收 3、质量标准及要求 质量标准及要求 项目 序号 项 目 允许偏差或允许值（mm） 1 防水涂料 符合设计要求和现行有关标准的规定 主控 排水坡度、预埋管道、设 2 符合设计要求 项目 备、固定螺栓的密封 地漏顶应为地面最低处，易于排水，系统畅 3 地漏 通 排水坡、地漏排水设备周 1 应密封严密，无渗漏现象 边节点 2 密封材料 使用柔性材料，嵌填密实，粘贴牢固 一般 项目 3 防水材料 均匀，不龟裂，不鼓泡 4 防水层厚度 符合设计要求 6.12.6防水节点概述 1、卷材主要防水节点做法 （1）卷材搭接、裁切细部构造防水细部做法 转角处增铺卷材附加层，转角处卷材搭接尺寸严格按规范规定执行。 阴阳角第一层卷材铺设法 阴阳角第二层卷材铺设法 127『国家科技传播中心』 《施工组织设计》 阳角第一层卷材铺设法 阳角第二层卷材铺设法 卷材搭接做法 a阳角折裁图 b阳角折式图 c阳角附加图 d阴角折裁图 e阳角成型图 f阴角组体图 b阳角及平立面交接附加 a阴角及平立面交接附加层 g阴角成型图 层 卷材阴、阳角裁切做法示意 （2）收头处理： 卷材收头必须做到“固定、密封”； 卷材铺贴完毕后，将卷材收头、管道包裹等部位用刮板用力刮，然后采用所 配制的粘贴剂封口刮平； 施工完毕并通过验收后应及时隐蔽，如因特殊情况无法及时隐蔽，应采取有 128『国家科技传播中心』 《施工组织设计》 效的临时保护措施。 2、特殊部位防水节点细部做法 （1）后浇带 后浇带防水是防水工程的薄弱环节，施工过程中必须保证后浇带位置不渗漏。 （2）地下室外墙在基础底板处水平施工缝 施工缝留设在高于基础顶面300mm处，埋设止水钢板。施工前清除浮浆、松 动的石子、松软混凝土层，在结合处铺30mm厚与混凝土成分相同的水泥砂浆，并 及时浇筑混凝土。 地下室外墙水平施工缝做法 （3）地下室外墙在梁、板位置水平施工缝 施工缝留设于梁板底部 150~300mm位置处，埋设止钢板；留置于梁板结构上 部300mm处，埋设止水钢板。 具体详见《国家科技传播中心工程防水工程施工方案》。 6.13外装饰工程 6.13.1幕墙工程概述 本工程为框架结构；地下二层、地上四层（局部夹层）。外檐工程施工范围 主要包括普通玻璃幕墙（竖明横隐）、折线玻璃幕墙、采光天窗幕墙、竖向条窗 铝单板幕墙、铝合金格栅、平开门及雨棚等。 本工程外幕墙方案设计采用系统如下： 1、普通玻璃幕墙 （1）幕墙位置：圆台位置设备层、南立面首层、东立面首层、北立面2-3层、 北立面9-8轴2-3 层等； （2）构造设计：框架式玻璃幕墙； （3）面板材料：内外片超白的双银Low-E钢化中空玻璃； 129『国家科技传播中心』 《施工组织设计》 （4）龙骨材料：铝合金型材；大跨度位置采用钢龙骨外包铝型材的方式； （5）层间衬板：2mm粉末喷涂铝单板; （6）铝型材表面处理：室内可视部分采用粉末喷涂，室外可视部分采用氟碳 喷涂，非外露型材采用阳极氧化； （7）与主体结构连接：钢制连接件，材质为 Q235B，表面热浸镀锌，平均膜 厚不小于70μm； （8）层间防火：采用镀锌钢板及防火岩棉双道封修； 2、折线幕墙 （1）幕墙位置：南立面、东立面、西立面，1-3层； （2）构造设计：框架式玻璃幕墙，框架式金属板幕墙，清水型GFRC面板幕 墙； （3）支撑钢结构：由跨度约24m的三角形钢架组成； （4）面板材料：内外片超白的双银双夹胶半钢化 Low-E中空玻璃；20mm厚蜂 窝铝板；25mm厚清水型GFRC；3mm铝单板； （5）龙骨材料：铝合金型材；大跨度位置采用钢龙骨外包铝型材的方式； （6）层间衬板：2mm粉末喷涂铝单板； （7）铝型材表面处理：室内可视部分采用粉末喷涂，室外可视部分采用氟碳 喷涂，非外露型材采用阳极氧化； （8）与主体结构连接：钢制连接件，材质为 Q235B，表面热浸镀锌，平均膜 厚不小于70μm； （9）层间防火：采用镀锌钢板及防火岩棉双道封修； 3、采光天窗幕墙 （1）幕墙位置：屋面圆形采光顶，矩形采光顶、立于屋面位置的三面玻璃盒 子； （2）构造设计：氟碳喷涂钢龙骨点式五金件固定璃幕墙； （3）面板材料：内外片超白的三银钢化Low-E中空玻璃； （4）龙骨材料：氟碳喷涂钢龙骨； （5）室内封修衬板：2mm粉末喷涂铝单板。 （6）与主体结构连接：钢制连接件，材质为 Q235B，表面热浸镀锌，平均膜 厚不小于70μm； 4、竖向条窗 130『国家科技传播中心』 《施工组织设计》 （1）幕墙位置：北立面首层； （2）构造设计：断桥铝合金窗，落地收口石材幕墙； （3）面板材料：TP6（超白）+12Ar+TP6（超白）双银(low-e)钢化中空玻璃； （4）龙骨材料：断桥铝合金型材； （5）室内封修衬板：2mm粉末喷涂铝单板； （6）铝型材表面处理：室内可视部分采用粉末喷涂，室外可视部分采用氟碳 喷涂，非外露型材采用阳极氧化； （7）与主体结构连接：钢制连接件，材质为 Q235B，表面热浸镀锌，平均膜 厚不小于70μm； （8）保温构造：本系统层间保温采用150mm厚A级保温岩棉。 5、UHPC高性能混凝土板幕墙 （1）幕墙位置：东立面 J-L 轴，南立面10-13 轴4 层，西立面L-K 轴，北 立面13-8轴，8-1 轴首层； （2）面板：UHPC高性能混凝土板，表面处理为亚光表面，颜色浅灰；转角 位置采用L型板块； （3）龙骨体系：背覆钢架，表面为热镀锌处理； （4）面材固定：面板通过预置的螺栓与背负钢架组成一体，向层间支座进行 挂接； （5）在层间位置设有防火隔离带； （6）部分横向格栅采用UHPC混凝土棍构造。 6、铝板幕墙 （1）幕墙位置：圆台屋顶、圆台位置 4层机房层、屋顶大格珊周边、西立 面K-J 轴，2-3层、北立面带格珊玻璃幕墙下侧等； （2）面板：UHPC高性能混凝土板，表面处理为亚光表面，颜色浅灰；转角 位置采用L型板块； （3）面板材料：3mm 氟碳喷涂铝单板：； （4）骨材料：热镀锌钢龙骨； （5）保温材料：100mm 厚保温岩棉（铝板吊顶区域和金属板收口区域）。 7、格栅幕墙系统 （1）幕墙位置：圆台位置 4 层及夹层、下沉庭院吊顶、圆台位置 4 层及夹 层； 131『国家科技传播中心』 《施工组织设计》 （2）龙骨体系：横梁、立柱采用铝合金型材，或钢龙骨； （3）铝型材格栅表面处理：氟碳喷涂； （4）与主体结构连接用的转接件为钢制连接件，材质为 Q235B，表面热浸镀 锌，平均膜厚不小于70μm。 8、平开门及雨棚 （1）位置：平开门及雨棚； （2）成品钢质门：龙骨材料为氟碳喷涂隐框钢质门框，面板材料为 TP12 （超白）+16Ar+TP12（超白）双银(low-e)钢化中空玻璃； （3）蜂窝铝板雨棚：龙骨材料为热镀锌钢型材，面板材料为 20mm 蜂窝铝板， 保温材料为100mm 厚保温岩棉（容重140kg/m³）。 9、石材幕墙 （1）注油管位置石材包覆造型：采用钢龙骨外包石材的方式，立面上对应位 置设有石材平开门。石材采用30mm 厚花岗岩； （2）室外花池：采用钢龙骨外包石材的方式，石材采用30mm厚花岗岩。 6.13.2幕墙工程施工 1、框式玻璃幕墙的施工 （1）玻璃幕墙的安装 施工顺序：测量放线→埋件的确认→型材、部件的配备→连接件的安装→断 桥铝合金型材安装（室外氟碳喷涂处理，室内粉末喷涂）→防火层的安装（铝单 板粉末喷涂层间背板）→玻璃板块安装→耐候胶封缝→竖向装饰线的安装→封边 →全面检查→幕墙清洁及其他。 （2）施工节点图如下 132『国家科技传播中心』 《施工组织设计》 玻璃幕墙安装节点 2、屋顶采光顶施工方案 （1）施工工艺流程 测量放线及结构检查→驳接爪的安装→玻璃板块安装→紧固件连接→注胶及 清理 （2）屋顶玻璃采光顶节点图如下： 屋顶玻璃采光顶节点图 3、铝板幕墙安装施工方案 （1）施工工艺流程 测量放线→连接件安装→檩条的安装→层间防火→面板安装（北立面带格栅 玻璃幕墙收口位置）→打胶清理 4、折线幕墙施工方案 （1）施工工艺 133『国家科技传播中心』 《施工组织设计》 测量放线→龙骨的安装→保温岩棉安装→防水铝板（披水铝板）安装→蜂窝 板安装（清水型GFRC面板）→收边收口→打胶清理 5、 UPHC高性能混凝土板幕墙安装 （2）施工工艺流程 前期准备→测量放线→骨架安装→转接件安装→保温层的安装→混凝土板安 装→打胶清理 6、铝合金格栅的施工方案 （3）施工方法 测量放线→氟碳喷涂铝合金龙骨安装→铝合金格栅安装→打胶清洁 具体详见《国家科技传播中心工程幕墙工程施工方案》。 6.14装饰装修工程 6.14.1室内装修工程概述 1、施工组织原则 先室内，后走廊；先有水房间，后无水房间；先顶棚，后墙面、地面。 2、工序安排 先粗装，后精装；先墙顶，后地面。 本工程结构、装修采用统一基准线，装修按装修设计进行，初装修、精装修 外装修等严格按基准线进行，确保各专业精装修施工的安装精度。 3、装修区域及做法 地下室各房间装修做法 位置 房间名称 楼地面 墙面 顶棚 汽车库 耐磨混凝土楼面 无机涂料墙面 结构面 刷白水泥 1#、2#汽车坡道 耐磨混凝土楼面 无机涂料墙面 浆顶棚 无机涂料墙面（2.4m 5t货梯前室 耐磨混凝土楼面 以下）、耐水腻子墙 结构面 面（2.4m以上） 无机涂料墙面（2.4m 地下 五金工具间（丁戊类） 地砖地面 以下）、耐水腻子墙 结构面 二层 面（2.4m以上） 乳胶漆墙面(防火、防 刷白水泥 电梯厅 地砖地面 霉型) 浆顶棚 密闭通道、防毒通道、 无机涂料墙面（2.4m 滤毒室、除尘室、扩散 水泥楼面 以下）、耐水腻子墙 结构面 室、集气室 面（2.4m以上） 刷白水泥 防化通信值班室 地砖地面 无机涂料墙面 浆顶棚 134『国家科技传播中心』 《施工组织设计》 位置 房间名称 楼地面 墙面 顶棚 无机涂料墙面（2.4m 战时移动柴油发电机房 地砖地面 以下）、耐水腻子墙 结构面 面（2.4m以上） 防油细石混凝土 储油间 无机涂料墙面 结构面 楼面 水泥加压 穿孔水泥加压板吸声 进/排风机房 防滑地砖楼面 板隔声吊 墙面 顶 无机涂料 楼梯间 地砖楼面 无机涂料墙面 顶棚 矿棉板吊 前室、合用前室 地砖地面 无机涂料墙面 顶 强弱电间 水泥楼面 抹灰墙面 结构面 进/排风井、加压井、排 水泥楼面 抹灰墙面 结构面 烟井 乳胶漆墙面(防火、防 后勤走廊 地砖地面 霉型)、耐水腻子墙面 结构面 （2.4m以上） 铝条板吊 厨余垃圾间 耐酸砖面层楼面 薄型面砖墙面 顶 铝格栅吊 过厅2、3、门斗9 花岗石楼面 干挂花岗石板墙面 顶 过厅1、电梯厅1、 纸面石膏 花岗石楼面 干挂花岗石板墙面 2,18#楼梯 板吊顶 门斗6~8、走廊1、走廊 乳胶漆墙面(防火、防 纸面石膏 地砖楼面 2 霉型) （2.4m以下） 板吊顶 风井、加压井、排烟 水泥楼面 抹灰墙面 结构面 井、油烟井 无机涂料 楼梯间 地砖楼面 无机涂料墙面 顶棚 矿棉板吊 前室、合用前室 地砖楼面 无机涂料墙面 顶 强弱电间 水泥楼面 抹灰墙面 结构面 水暖管井 水泥楼面 抹灰墙面 结构面 地下 防水纸面 一层 B1#、B2#、B4#、B6#卫 防滑地砖楼面 薄型面砖墙面 石膏板吊 生间、开水间 顶 B3#卫生间、更衣、休息 铝条板吊 防滑地砖楼面 薄型面砖墙面 区B5#更衣、淋浴间 顶 无机涂料墙面（2.4m 清洁间 防滑地砖楼面 结构面 以下） 数据机房、舆情监控机 防静电架空活动 穿孔铝板 穿孔铝板吸声墙面 房 地板楼面 吸声吊顶 信息编目室、管理用 房、值班室、物业用 矿棉板吊 地砖楼面 乳胶漆墙面 房、文献阅览、物业用 顶 房2 美工设备用房、摄像物 矿棉板吊 地砖楼面 无机涂料墙面 业用房 顶 乳胶漆墙面(防火、防 后勤走廊、后勤走廊1 地砖楼面 结构面 霉型) （2.4m以 135『国家科技传播中心』 《施工组织设计》 位置 房间名称 楼地面 墙面 顶棚 下）、耐水腻子墙面 （2.4m以上） 无机涂料墙面（2.4m 库前分解区、货运通 耐磨混凝土楼面 以下）耐水腻子墙面 结构面 道、缓冲间 （2.4m以上） 科学家博物馆库房 耐磨混凝土楼面 无机涂料墙面 结构面 无机涂料墙面（2.4m 气瓶间、柴油发电机房 地砖楼面 以下）耐水腻子墙面 结构面 及其值班室 （2.4m以上） 防油细石混凝土 储油间 无机涂料墙面 结构面 楼面 隔油间、污水泵间、设 无机涂料 防滑地砖楼面 无机涂料墙面 备间 顶棚 水泥加压 空调机房、进/排风机 穿孔水泥加压板吸声 防滑地砖楼面 板隔声吊 房、加压机房 墙面 顶 防水纸面 乳胶漆墙面(防火、防 服务间 防滑地砖楼面 石膏板吊 霉型) 顶 刷白水泥 强、弱电进线间 水泥楼面 抹灰墙面 浆顶棚 通信机房、有线电视机 防静电架空活动 矿棉板吊 无机涂料墙面 房 地板楼面 顶 10KV变配电所及其值班 无机涂料墙面（2.4m 室、控制室、10KV电缆 地砖楼面 以下）耐水腻子墙面 结构面 分界室、电缆夹层 （2.4m以上） 换热站、制冷站、消防 水泥加压 穿孔水泥加压板吸声 水泵房、给水/循环水泵 防滑地砖楼面 板隔声吊 墙面 房、中水泵房 顶 乳胶漆墙面(防火、防 纸面石膏 职工餐厅 地砖楼面 霉型) 板顶棚 薄型面砖墙面（防 铝条板吊 厨房 陶砖楼面 水） 顶 纸面石膏 包间 地砖楼面 干挂花岗石板墙面 板顶棚 无机涂料墙面（2.4m 五金工具间 地砖楼面 结构面 以下） 地上各房间装修做法 位置 房间名称 楼地面 墙面 顶棚 低温热水辐射采暖 干挂花岗石板 微孔岩吸声板 前厅、走廊2、门斗3 楼面、花岗石楼面 墙面 顶棚 铝格栅吊顶、 低温热水辐射采暖 干挂花岗石板 展示序厅 防火保温吸声 楼面、花岗石楼面 墙面 顶棚（喷黑） 铝格栅吊顶、 首层 低温热水辐射采暖 干挂花岗石板 公共流通区1 防火保温吸声 楼面、花岗石楼面 墙面 顶棚（喷黑） 干挂花岗石板 铝格栅吊顶、 低温热水辐射采暖 墙面(3.5米以 公共流通区2 防火保温吸声 楼面、花岗石楼面 上)、穿孔铝板 顶棚（喷黑） 吸声墙面(3.5 136『国家科技传播中心』 《施工组织设计》 位置 房间名称 楼地面 墙面 顶棚 米以下) 过厅1、过厅2、纪念品 纸面石膏板吊 干挂花岗石板 商店、电梯厅1、2，接 花岗石楼面 顶、纸面石膏 墙面 待门厅 板隔声吊顶 过厅3、总服务台、门斗 干挂花岗石板 花岗石楼面 铝格栅吊顶 2 墙面 研发中心门厅、电梯厅 低温热水辐射采暖 干挂花岗石板 纸面石膏板吊 3、前台门斗1 楼面、花岗石楼面 墙面 顶 低温热水辐射采暖 干挂花岗石板 纸面石膏板吊 接待用房 楼面、花岗石楼面 墙面 顶 干挂花岗石板 微孔岩吸声板 走廊3 花岗石楼面 墙面 顶棚 纸面石膏板吊 走廊1 地砖楼面 乳胶漆墙面 顶 防水纸面石膏 卫生间 防滑地砖楼面 薄型面砖墙面 板吊顶 穿孔铝板吸声 防火保温吸声 水泥基自流平楼 墙面（6m以 顶棚（喷 大国重器展厅 面、花岗石楼面 下）、6m以上 黑）、纸面石 做法同顶棚 膏板吊顶 门斗4 水泥基自流平楼面 乳胶漆墙面 结构面 自行车库 水泥基自流平楼面 乳胶漆墙面 无机涂料顶棚 1#、2#坡道 纳米硅涂层楼面 / / 消防控制室、消防控制 防静电架空活动地 无机涂料墙面 矿棉板吊顶 间 板楼面 防水纸面石膏 服务间、医务室 防滑地砖楼面 乳胶漆墙面 板吊顶 警卫室、管理用房 地砖楼面 乳胶漆墙面 矿棉板吊顶 无机涂料墙面 卸货厅、门斗5 耐磨混凝土楼面 结构面 （2.4m以下） 讲解员休息室 地砖楼面 乳胶漆墙面 矿棉板吊顶 乳胶漆墙面 （2.4m以 后勤走廊 地砖楼面 下）、耐水腻 结构面 子墙面（2.4m 以上） 无机涂料墙面 （2.4m以 五金工具间、储藏间、 地砖楼面 下）、耐水腻 结构面 临时库房 子墙面（2.4m 以上） 无机涂料墙面 （2.4m以 清洁间 防滑地砖楼面 下）、耐水腻 结构面 子墙面（2.4m 以上） 楼梯间 地砖楼面 无机涂料墙面 无机涂料顶棚 前室、合用前室、扩大 地砖楼面 无机涂料墙面 矿棉板吊顶 137『国家科技传播中心』 《施工组织设计》 位置 房间名称 楼地面 墙面 顶棚 前室 强弱电间 水泥楼面 抹灰墙面 结构面 水暖管井 水泥楼面 抹灰墙面 结构面 进排风井、加压井、排 水泥楼面 抹灰墙面 结构面 烟、油烟井 无机涂料墙面 （2.4m以 不发火水泥砂浆面 燃气表间 下）、耐水腻 无机涂料顶棚 层楼面 子墙面（2.4m 以上） 垃圾间 耐酸砖面层楼面 薄型面砖墙面 结构面 6.14.2室内装修做法 一、墙面工程 1、乳胶漆墙面施工方案 乳胶漆墙面分布范围见上表 （1）工艺流程 清扫→填补缝隙、局部刮腻子→磨平→第一遍满刮腻子→磨平→第二遍满刮 腻子→磨平→打底漆→第一道涂层→复补腻子→磨平→第二道涂层→局部再找平 磨平→第三道涂层(面层) （2）注意事项 1）涂料施工完成的墙面随时用木板或小方木将口、角处保护防止碰撞造成损 坏； 2）拆脚手架时要轻拿轻放，严防碰撞已施工完的墙面涂料； 3）涂料未干前不应打扫室内地面，严防灰尘等污染墙面涂料； 4）室内装修施工会与其它工种的交叉作业，应注意完成施工的成品保护； 5）已经施工的墙面如受到脏物污染，可用干净的湿抹布轻轻擦洗，污染严重 的应打磨后重新挂腻子刷涂料； 6）在机电管线施工前，应完成腻子施工； 7）机电管线完成之后进行墙面第一遍乳胶漆施工，以避免机电管线安装对墙 面的污染，在竣工移交前，完成最后一遍乳胶漆面层涂料施工； 8）有吊顶位置，顶棚无需进行腻子及涂料施工，墙面可施工至吊顶标高以上 100mm； 9）腻子及涂料施工时，机电及装修单位应做好相应位置的成品保护工作，避 138『国家科技传播中心』 《施工组织设计》 免对其成品的污染。 2、面砖墙面施工方案 面砖墙面分布范围见上表 施工前须对面砖进行挑选，对色泽、规格尺寸应严格检查，尺寸偏差大、翘 曲变形和面层上有杂质、缺陷的均应挑出。配套的腰线、收口线等准备齐全，质 量符合要求。 （1）工艺流程 基层处理 → 吊垂直找规矩→ 贴灰饼 → 抹底子灰 → 弹线→ 贴面砖 → 处理砖缝 → 成品保护 （2）注意事项 1）釉面砖在粘贴前几小时应充分湿润，阴干后备用，墙面也应充分湿水。 2）墙砖铺贴前，机电管线应按照深化图纸的定位预埋线管及线盒，线盒开口 位置应在四块砖中或两块砖缝中心，标高满足1300～1400mm，根据砖缝进行调整。 3、墙面装饰板施工方案 墙面装饰板分布范围见上表 （1）工艺流程 墙面装饰板施工工艺流程 （2）质量要求 1）装饰板的品种、质量、颜色必须符合设计要求和国家先行有关标准规定及 有关产品合格证。 2）墙体钢龙骨，符合设计要求，并认真进行配件的防锈处理，板面与骨架固 定必须牢固、不得松动。 3）严格按"三不"施工，即不具备保证工程质量的施工条件不施工，无出厂合 格证不施工，没做好作业指导书技术交底以前不施工，严格认真的接受建设单位 及监理公司对施工过程的监督、检查，严格执行公司程序文件中《过程控制程 序》、《检验和试验状态程序》，对一般过程关键过程、特殊过程进行有效控制 以达到施工全过程验收处于受控状态。 139『国家科技传播中心』 《施工组织设计》 二、顶棚施工 1、涂料顶棚施工方案 涂料顶棚分布范围见上表 （1）工艺流程 基层清理→找平修补→第一遍腻子→第二遍腻子→第一遍涂料→打磨→第二 遍涂料→验收 2、铝合金板吊顶施工方案 铝合金板吊顶分布范围见上表 （1）施工工艺流程 基层清理→弹线→安装吊杆→安装主龙骨→安装边龙骨→安装次龙骨→安装 罩面板→验收移交 （2）施工要点 1）弹线：根据事先从标高控制点引出的标高线弹出控制线，并据此确定各房 间吊顶设计标高控制线；在墙上划出龙骨的分档控制点，一般距离 900～1200mm 左右；龙骨位置排列时应尽量避开嵌入式设备，并在龙骨的位置线上用十字线标 出固定吊杆的位置；吊杆间距应为900～1000mm，距龙骨端头应不大于300mm，均 匀布置。 2）安装吊杆：吊杆采用厂家提供的专用吊杆，承载力满足要求，并经过防腐 处理；吊顶上的灯具、风口、检修口等设施，必须设置独立吊杆，或者采用专业 固定措施进行加固，严禁直接固定在吊顶吊杆上；机电管线安装时，相应吊杆由 机电承包商自行安装，不得利用吊顶吊杆；机电管线、设备施工未考虑吊顶吊杆 占用吊杆安装位置时，需协调机电进行调整；当吊杆大于1500mm时，需要设置反 向支撑，可用角铁或主龙骨施工，反支撑不应设置在同一直线上，应该为梅花型 分布，间距大概在2m左右。 3）安装主龙骨：将组装好吊挂件的主龙骨，按分档线位置使挂件穿入相应的 吊杆螺栓，拧好螺母，并根据设计要求吊顶起拱，起拱高度约为短跨的 1/200； 主龙骨接长应错开，在接头处增加吊点，随时检查龙骨的平整度；当遇到通风管 道较大超过龙骨最大间距要求时，必须采用30*3以上的角钢做龙骨骨架，并且不 能将骨架与通风管道等设备工程接触。 4）安装边龙骨：如果是砌筑隔墙，采用射钉将边龙骨固定在预留的混凝土带 上，如是轻质隔墙，则采用自攻钉固定在次龙骨和竖向主龙骨上，间距 300mm； 140『国家科技传播中心』 《施工组织设计》 安装边龙骨前墙面应用腻子找平，可以避免将来墙面刮腻子时污染和不易找平。 5）安装次龙骨：次龙骨垂直于主龙骨布置，水平方向与主龙骨平行；将次龙 骨通过挂件安装在主龙骨下方；次龙骨之间用连接件连接。 6）活动式铝合金面板吊顶采用卡入式安装。与铝合金面板相配套的带卡脚的 金属龙骨，安装调平的基础上，将条板托起就位，从一个方向依次卡入安装。先 将铝合金面板的一边压入龙骨卡脚，再顺势将其另一边压入相应的卡脚内，条板 卡入龙骨后自行回弹扩张，即完成卡装固定。 7）对于设计要求吊顶面闭缝处理时，如果采用的铝合金面板本身不具有兼作 封缝的延伸边翼板，即需安装其配套的嵌条，安装时将其压入板与板之间的缝隙 即可。 8）铝合金面板安装时，必须严格要求其配套龙骨及面板材料的平直度与装配 精度，不合要求的应重新调平，并安装稳固。 3、矿棉吸声板吊顶施工方案 矿棉吸声板吊顶分布范围见上表 （1）工艺流程 基层清理→弹线→安装吊筋→安装主龙骨→安装次龙骨→机电系统工程完毕 →试水、打压完毕→隐蔽检查→安装矿棉板→成品保护→分项验收 （2）施工要点 1）弹线：根据楼层标高水平线，用尺竖向量至顶棚设计标高，沿墙、柱四周 弹顶棚标高水平线，并沿顶棚的标高水平线，在墙上划好龙骨分档位置线。 2）安装吊杆：在弹好顶棚标高水平线及龙骨位置线后，确定吊杆下端头的标 高，吊杆间距不超过1.2m，埋入混凝土或结构中，使用钻孔型膨胀螺栓固定吊杆， 不要接到混凝土肋条或梁的底部。 3）安装主龙骨：调节主龙骨夹具的高度至龙骨架高度，并注意按照设计的要 求进行起拱。 4）安装次龙骨：将T型龙骨与主龙骨连接牢固，安装时纵向龙骨应该定位准 确，与主龙骨十字交叉，并贴紧主龙骨安装；安装从主龙骨的一侧向另一侧逐根 安装，纵向龙骨安装完毕再安装卡档龙骨，以固定此龙骨之间的间距。 5）安装吸音板： 在安装罩面板前必须对顶棚内的各种管线进行检查验收，并经打压试验合格 后，才允许安装罩面板。垂直于通长次龙骨拉分块及卡档龙骨通线。罩面板安装 141『国家科技传播中心』 《施工组织设计》 由顶棚的中间往次龙骨的一端。为了保证罩面板的清洁，施工者必须戴手套。 4、无机纤维保温顶棚 无机纤维保温顶棚分布范围见上表 （1）施工流程 基层清理 基层处理 基底预喷 喷涂施工 整形 清理 养护 （2）施工技术措施及质量要求 工序 施工技术措施及质量要求 1.基层牢固、清洁、表面无灰尘、无浮浆、无油迹、不开裂、不空鼓。 2.通风洞口和管道设备已安装完毕经过验收，洞口尺寸位置应符合设计和质 基 层 清 量要求；喷涂前对洞口等上述装置进行严密遮盖和保护 理、基层 处理 3.安装各种管线的吊挂件位置尺寸经过验收达到设计和质量要求，预留管线 口应进行标注、遮盖或填塞保护。对绝热吸声层承托架的吊挂件和龙骨应提 前在顶棚固定。 根据设计标高弹出控制线 弹控制线 1.按配比在配料罐中用水稀释粘结剂原液，按照配比例配好的胶液不得随意 增加水量稀释。 2.喷涂界面处理剂采用辊涂不得漏涂，其量为0.3kg/㎡~0.4kg/㎡ 3.喷涂无机纤维，调整好梳棉机设备和配置粘接剂采用专用喷枪，将无机纤 维同粘接剂一起喷涂到基层上，分遍喷涂，每遍不大于25mm，喷涂层总厚度 应大于设计值5mm，经整形、压平后，直到符合设计要求的厚度。喷涂无机 纤维应连续，层面饱满、平整不留空隙。阴阳角处应整理平整，保持直角状 态。 4.在喷涂过程中应，应采取防潮、防水、防碰撞等保护措施。 5.调整工作风压和给料装置，使纤维棉输出率适宜，出棉量宜控制为0.8～ 1.25kg/min； 6.保证纤维棉给料均匀，搅拌速度应均匀稳定； 喷涂无机 纤维保温 7.调节好水和胶量，按规范比例进行配比，比例为胶：水=1:10； 吸声层 8.喷涂角度应保持在60度～90度之间，以便获得较大的压实力和最小的回 弹，喷嘴应在循环形范围内做迂回直线连续移动，以保证喷涂均匀连续； 9.正确掌握喷涂顺序:角隅处及檩条背面不应出现空洞或疏松,该部分应先喷 涂或人工填塞； 10.及时清除被喷面上的空洞或疏松，以便修补喷涂； 11.每次结束喷涂工作，须认真清洗喷嘴； 12.喷涂后的部位平整，即在纤维固化前用压板进行压平整形处理； 13.喷涂后的绝热纤维喷涂层应保持良好的通风、干燥维护，固化 72小时后 可进行修整、装饰等其他工序； 14.对喷涂后的施工现场应及时清理，将回弹料装袋清除现场。 142『国家科技传播中心』 《施工组织设计》 工序 施工技术措施及质量要求 15.干燥时间要求： 厚度（mm）） 季节 10-20 20-30 30-50 50以上 夏（h） 2-3 4-5 6-7 8以上 春秋 3-4 4-5 6-7 9以上 （h） 冬（h） 4-5 6-7 7-8 10以上 三、地面工程 1、地面地砖施工方案 地面地砖分布范围见上表 （1）工艺流程 地面地砖施工工艺流程 （2）施工要点及方法 序号 施工工序 施工要点及方法 ①把沾在基层上的浮浆、落地灰等用錾子或钢丝刷清理掉，再用扫帚将 浮土清扫干净。 ②根据水平标准线和设计厚度，在四周墙、柱上弹出面层的水平标高控 1 施工前处理 制线。 ③将房间依照砖的尺寸留缝大小，排出砖的放置位置，并在基层地面弹 出十字控制线和分格线。排砖应符合设计要求，当设计无要求时，宜避 免出现板块小于1/2边长的小板。 ①铺设前应将基层湿润，并在基层上刷一道素水泥浆或界面结合剂，随 刷随铺设搅拌均匀的干硬性水泥砂浆。 ②将砖虚铺放置在干拌料上，用橡皮锤找平，之后将砖拿起，再干拌料 上浇适量素水泥浆，同时在砖背面涂厚度约1mm的素水泥膏，再将砖放 2 铺贴瓷砖 置在找过平的干拌料上，用橡皮锤按标高控制线和方正控制线坐平坐 正。 ③铺砖时应先在房间中间按照十字线铺设十字控制砖，之后按照十字控 制砖向四周铺设，并随时用2mm靠尺和水平尺检查平整度。大面积铺贴 143『国家科技传播中心』 《施工组织设计》 序号 施工工序 施工要点及方法 时应拉井字控制钢线并分段、分部位铺贴。 ④如设计有图案要求时，应按照设 计图案弹出准确分格线，并做好标 记，防止错缝。 ①当砖面层铺贴完24h内应开始浇水养护，养护时间不得小于7d。 ②当砖面层的强度达到可上人的时候，进行勾缝，用同种、同强度等 3 铺贴收尾 级、同色的专用瓷砖勾缝剂，要求缝清晰、顺直、平整、光滑、深浅一 致，缝应低于砖面0.5~1mm。 2、防静电地板施工方案 防静电地板分布范围见上表 （1）工艺流程 防静电地板施工工艺流程 （2）施工要点及方法 序号 施工工序 施工要点及方法 ①基层表面应平整、光洁、不起尘土；安装前应认真清擦干净。 ②根据房间平面尺寸和设备布置等情况，按活动地板模数选择板块铺设 1 施工前处理 方向，既要把面层分格线划在室内四周墙面上，又要把分格线划在基层 上面。尺寸正确、上下交圈对口，形成方格网并标明设备预留部位。 ①首先检查复核原室内四周墙上弹划出的标高控制线，按选定的铺设方 向和顺序确定基准点，然后按基层已弹好标出位置在方格网交点处安放 可调支座，架上横梁转动支座螺杆。先用小线和水平尺调整支座面高度 至全室等高，待有钢支柱和横梁构成框架一体后，用水平仪抄平。 ②检查防静电地板面层下铺设的管线，确保无误后才能铺设活动地面 安装防静电层。先在横梁上铺放缓冲胶条，并用乳胶液与横梁粘合。铺设防静电地 2 板调整水平高度以保证四角接触平整、严密，不得使用加垫的方法。铺 地板 设防静电地板不符合模数时，不足部分可根据实际尺寸将板面切割后镶 补，并配装相应的可调支撑和横梁。切割边一般应用清漆或环氧树脂胶 加滑石粉按设计要求比例调成腻子封边，也可应用防潮腻子封边。与墙 边的接缝处，应根据缝隙宽窄分别采用活动地板或木条刷高强胶镶嵌， 窄缝宜用泡沫塑料镶嵌。随后应检查调整板块水平度及缝隙。 3 清洁与保护进行清擦地板面层和涂擦地板工作。 3、橡胶地板施工方案 橡胶地板分布范围见上表 （1）施工流程 144『国家科技传播中心』 《施工组织设计》 检查基层 修补基层 弹线 刮胶 铺贴橡胶地板 清理、养护 粘贴踢脚板 （2）施工要点及方法 工序 施工要点及方法 技术措施 1）弹线：根据铺贴部位的实际情况，按照材料的规格，弹好分格线。 2）刮胶：在弹线完毕的情况下，随铺随刮，胶不能刮得过早。刮胶前，应先 在基层刮一层底子胶，其目的是增强橡胶地板与基层之间的粘结力。刮胶从 一个方向刮向另一端，粘结剂的厚度不宜太厚，一般控制在 1mm 以内。刮胶 的速度铺贴的速度相协调，刮过胶的表面，应停静一段时间，使其溶剂得以 挥发。一般应掌握粘结剂表面不粘手指时铺贴即可。 3）铺贴地板：铺贴主要控制三个问题，一是橡胶地板铺贴牢固，不得有脱 胶、空鼓现象；二是缝格的顺直，避免错缝发生；三是表面平整、干净，不 得有凹凸不平及破损与污染。 ①橡胶地板就位后，先用拍板轻轻拍打，然后用小辊子滚压。滚压时注意滚 压的方向，一般宜横竖交替进行。对于拼缝时挤出的粘结剂，要及时用棉纱 橡胶地面 清理干净。 施工 ②铺贴时掌握好铺贴的速度，每贴一块，都要照顾前、后、左、右之间的关 系，使之在接缝高低及缝格顺直等方法符合要求。 ③当有异形块时，可用裁刀裁割。但要注意尺寸准确及裁口平直。 ④要格外注意边角部位及墙边部位的铺贴。因为这些部位容易积灰尘，甚至 表面有残留的灰迹。清理时也因边角部位较难操作而忽略，所以，此处刮胶 可较其他部位适当多刮，拍打时，宜用力反复拍打，直到气体赶出，粘结牢 固即可。 ⑤清理：铺贴完毕及时清理表面。 ⑥养护：橡胶地板铺贴完毕后，要有一定的养护时间。一是禁止行人在刚铺 好的地面上大量行走；二是在养护期间避免沾污或用水清洗表面。 4）粘贴踢脚板：踢脚板的粘贴应与地面铺贴同时进行。一是上口平直；二是 粘结牢固；三是踢脚板的拼缝宜同地面的拼缝协调一致。 四、门窗工程 1、木门窗安装： （1）工艺流程：找规矩弹线，找出门窗框→掩扇及安装样板→门窗框安装→ 勾缝→门窗扇安装→玻璃、油漆、五金 2、防火、防盗门安装： （1）工艺流程：划线定位→门洞口处理→门框内灌浆→门框就位和临时固定 →门框固定→门框与墙体间隙间的处理→清理→门扇安装→五金配件安装 3、全玻门安装： 乳胶漆墙面分布范围见上表 工艺流程：划线定位→裁割玻璃→固定底托→安装固定扇→注胶封口→固定 门扇上下横档→门扇固定→安装拉手 4、门窗玻璃安装： 乳胶漆墙面分布范围见上表 工艺流程：玻璃裁割→材料工具准备（分放玻璃）→清理槽口→安装玻璃→ 玻璃固定 145『国家科技传播中心』 《施工组织设计》 五、卫生洁具安装工程 1、座便器的安装工艺要求 （1）首先确定座便器规格与坑距是否相符，以坑管口和座便器排污口为中心， 在地面上划出底座的位置线和底脚螺栓安装位置。 （2）用油石灰或现购的“坑管粘胶封圈”（俗名法兰盘）作坑管四周防水封 口，并安装一定长度的底脚膨胀螺栓。 （3）在地面是底座所占位置处涂抹硅胶或敷设一层油灰作安装时的密封和调 整座便器水平之用，采用水平仪校正座便器的水平度：≤2mm。 （4）座便器底座二侧底脚螺栓稍带紧即可，不宜过紧以防底座瓷器开裂，并 用防霉白色硅胶将座四周和底脚螺栓处作密封处理，盖上相应螺盖。 （5）安装水箱必须保持进水立杆、溢流管的垂直，不得歪斜，安装板手连杆 和浮球是直下动作必须无阻，动作灵活；调节放水扳手拉杆顶端至放水盖板的吊 链，一般在盖板盖住状态下稍松2-3mm为宜，否则会影响排水量。 （6）连接进水口的金属软管时，扳紧六角螺帽不允许用力过大，稍带紧即可， 待通水时一漏为宜，否则用力过紧会造成螺帽应力过大会引起螺帽开裂留下以后 爆裂漏水的隐患。水箱安装后必须作放水试验并对水位进行调试和检查，水臬水 位以低于扳手位 10mm，溢流管不流出水为准。水箱进水阀距地坪高度为 150~200mm。在交房时必须关照客户在使用时多层房角阀只能打开总口径 2/3，高 层房打开1/3。 注：座便器底座禁止使用水泥安装，以防水泥的膨胀特性造成底座开裂，施 工时严防垃圾掉入坑管。安装完毕作通水试验并做好保护措施。 2、台盆安装工艺要求： （1）台盆的安装高度即台盆沿口至地坪一般为 800mm，落水屏帽与台盆底部 落水口平面必须装有橡胶圈，并在接触面处涂抹少量厚白漆。 （2）柜式台盆的地面下水管必须高出橱柜底板 100mm，便于下水管的连接和 封口，下水管必须用硬管严禁采用软管连接。必须安装相配的存水弯。 （3）台盆与龙头的连接处必须装有平面橡胶圈，以防台盆上水渗入下方，龙 头必须紧固不得松动，在台盆与台面的接触面涂抹一层硅胶作渗密封处理。 （4）台盆下水口盖在拉杆下动作时必须灵活有效，拉杆至下水管的节头连接 处必须密封无渗漏，台盆下进水管（冷、热）角阀间距为150mm，左热、右冷。 3、地漏安装 146『国家科技传播中心』 《施工组织设计》 在该室地面最低处，箅子顶面低于地面 5mm。为正确控制高程，应在室内地 面面砖施工时配合安装地漏。地漏安装后进行封堵，防止建筑垃圾进入排水管。 地漏箅子应拆下保管，待验收完后再装上，防止丢失。 具体详见《国家科技传播中心工程装饰装修工程施工方案》。 6.15机电安装工程 6.15.1结构施工配合阶段 一、结构预留孔洞 工程技术要求 结构预留孔洞操作要点 内容 操作步骤及要点 1.在墙上依据轴线及标高、坐标放出洞口位置线，并注明其标高、坐标； 2.依据结构50标高线控制木盒高度； 墙体 3.将木盒内部用泡沫或锯沫填实两端用胶带封严封牢； 留洞 4.若预留木盒尺寸较大，可于盒中加设木方斜撑，以防止混凝土浇注过程中木盒外 框坍塌。 1.在楼板底模上依据轴线及坐标放出洞口位置线，将预制好的木盒放置洞口位置线 结构 上； 楼板 2.用钉子将木盒固定； 留洞 3.将木盒内部用泡沫或锯沫填实上端用胶带封严封牢。 二、电管预留预埋 1、电气专业预留预埋内容 建筑物上如墙、楼板、梁及柱等处的预埋强电、弱电及消防等专业的管道并 预留管道内穿线钢丝 。 2、工艺流程 暗管敷设 预制加工 测定盒、箱位置 稳住盒箱 电管预留预埋施工流程 3、操作要点 管路连接 暗管敷设方式 变形缝处理 地线卡接 （1）配合施工中，电气专业人员随工程进度密切配合土建作好预埋工作，加 强检查，杜绝遗漏，所有线管的终端口及电线盒要进行封堵处理，以防止杂物进 入，浇筑混凝土时应派专人看护； （2）敷设前检查管路是否畅通，内侧有无毛剌，管子不顺直必须调直； （3）根据施工图要求，确定盒、箱实际的轴线位置，以土建弹出的轴线与水 147『国家科技传播中心』 《施工组织设计》 平线为基准，挂线找平，线坠找正，标出盒、箱实际的轴线位置和实际的尺寸位 置，灯位盒反复推敲后，在模板上用红色彩笔标出盒位，要了解各室（厅）地面 和吊顶构造，满足二次接管和吊顶内配管要求，同时使盒、箱的外盖、底边与最 终地面距离符合规范和设计要求； （4）敷设于混凝土内的管口、导管连接处均应作密封处理。 （5）埋入墙或混凝土内的管子，离建筑物、构筑物表面的净距必须不小于 15mm（其中消防管路要求30mm），管道之间间隙不小于10mm。电气预埋管、盒， 为了防止位置偏移，在预埋管、盒周围用四根附加筋箍起来，再与主筋绑扎牢固 限位筋与主筋用粗铁丝绑扎，不允许电焊主筋。管路配好后，及时报验，随土建 浇灌砼施工同时完成。 （6）管径在25mm以下时，一般使用手扳煨管器煨弯，管径为32mm以上时， 使用液压煨弯器煨弯。钢管煨弯时焊缝应放在左右侧面。使用液压煨管器时先将 管子放入模具，然后扳动煨管器，煨出所需弯度。要求煨弯处无折皱、凹扁和裂 缝现象； （7）切断管子时，断口处必须平齐不可歪斜，管口刮铣光滑，无毛刺，管内 铁屑除净； （8）根据设计图结合现场实际预制一些定尺钢管，用套丝机套丝，首先根据 管外径选择相应板牙，再将管子用台虎钳或龙门压架钳紧牢固，再把绞板套在管 端，均匀用力不得过猛，随套随浇冷却液，丝扣不乱不过长，清除渣屑，丝扣干 净清晰，相邻两扣丝的同一部位不能缺损，丝扣长度不能超长。管径20mm及以下 时，应分二板套成；管径在25mm及以上时，应分三板套成；套丝处应刷涂防锈漆 防腐； （9）焊接钢管暗敷设在钢筋混凝土结构中，线管应与钢筋绑扎固定，其间距 不能大于1.5米，转弯处不大于0.3米，线管严禁与钢筋焊接固定； （10）埋地的电线管路严禁穿过设备基础，在穿过建筑基础时，必须加保护 管； （11）电缆暗管弯曲半径要大于管外径的6倍； （12）穿越外墙的钢管必须焊止水片，埋入土层的钢管做沥青防腐处理； （13）绝缘导管在砌体上剔槽埋设时，应采用强度等级不小于M10的水泥砂 浆抹面保护，保护层厚度大于30mm。 三、套管预留预埋 148『国家科技传播中心』 《施工组织设计》 1、套管的设置原则： 管道穿过楼板、梁、建筑外墙及隔墙、基础等处时，必须设置套管。套管管 径比内穿管管径大1-2号。套管顶部应高出完成地面，一般区域为20mm，卫生间 等为50mm，下端与楼板相平。安装在墙壁上的套管端头应与饰面平齐。套管与内 穿管道之间使用油麻水泥等填充物填实。管道穿地下室、地下构筑物外墙、屋面 时应采用刚性防水套管。 2、室内刚性套管制作工艺： 室内刚性套管制作工艺 （1）内贯通室内墙体套管制作方法 两头胶带密封 墙体装饰面 钢套管（L=d） 钢套管 墙体贯通套管 两头封堵 墙体贯通套管 L=d+隔断墙两 侧装饰面厚度 结构墙体 隔断墙体 d d 混凝土结构墙体预埋套管制作 隔断墙体套管制作 （2）普通楼板做法： 普通楼板为：20 钢套管 建筑完成面 制作要领： 结构完成面 钢套管 1-切口整齐； 2-内壁红丹防 d 锈漆二道； L=d+20mm （3）防水楼板做法： 50mm 钢套管 D 建筑完成面 制作要领： 结构完成面 止水片： 1-切口整齐； d 厚度：δ=3.0 2-内壁红丹防 两侧满焊 锈漆二道； 3-止水板焊接 钢套管 饱满； 止水片宽度： L=d+70mm D/2且不小于50mm 3、室内贯穿墙体刚性套管安装工艺 室内贯穿墙体刚性套管安装工艺 149『国家科技传播中心』 《施工组织设计》 贯通防水墙体刚性防水套管安装 安装要领 3 2 ** 错误的表达 6 1 3 1 5 式 **套管两端 采用塑料胶带密 封； ** 错误的表达 式 **套管端口 与混凝土墙面平 2 齐； 4 4 ③绑丝形式：采 5 3 用十字/梅花 5 扣； 1-铸铁管2- 钢套管3-止水片4-膨 1-钢管2-钢套管3-止水片4-挡圈 ** 错误的表达 胀水泥5-油麻 5-膨胀水泥6-油麻 式 **≤DN200 的由设备施工完 II 贯通墙体预埋套管安装： 成，≥DN200的 由结构预留洞 口； ** 错误的表达 式 **根据设计 标高要求，如需 切断钢筋，应得 到设计确认后方 可由结构施工单 位进行加固施 工。 4、室内穿越楼板刚性套管安装工艺 室内穿越楼板刚性套管安装 特殊防水区域楼板 特殊防水区域楼板 ** 错误的表达式 **保温管道 ** 错误的表达式 **不保温管道 设备层底板 设备层底板 ** 错误的表达式 **保温管道 ** 错误的表达式 **不保温管道 150『国家科技传播中心』 《施工组织设计》 6.15.2建筑给水排水 一、给排水施工工艺流程 本工程给排水施工组织流程如下： 深化 预留预埋 劳动力 给排水 设备材料 编制各项 设计 复核 准备 安装工程 送审 施工方案 地下室给排水 地上给排水 （含消防）施工 （含消防）施工 机房支架放线 设备运输 管道支吊架放线 管道支吊架放线 支架安装 机房支架放线 支吊架制作安装 支吊架制作安装 竖井管线安装 设备机房干支管安装 竖井管线安装 支架安装 各楼层水平管线安装 设备运输 各楼层水平管线安装 设备机房干管安装 水管试压及灌水 设备机房设备安装 水管试压及灌水 设备机房设备安装 防腐保温 设备机房设备接管 防腐保温 设备机房设备配管 末端器具安装及配管 末端器具安装及配管 设备机房管道试压 设备机房管道试压 防腐保温 防腐保温 设备单机试运行 系统冲洗 系统调试 机电系统 联动调试 消防检测 消防验收 验收 移交 二、给排水工程主要工艺技术 151『国家科技传播中心』 《施工组织设计》 1、钢塑复合管安装 （1）安装工艺流程 施工准备 预留孔洞 材料进场 预制加工 消毒冲洗 防腐保温 管道试压 管道敷设 钢塑复合管安装工艺流程图 2、铸铁管安装 （1）安装工艺流程 施工准备 预留孔洞 支吊架安装 管道切割 管路系统验收 管道灌水及通球试验 管道组对及连接 铸铁管安装工艺流程 3、雨水排水系统安装 （1）系统安装工艺流程 材料配件检验 安装准备 安装技术培训 支架制作安装 系统试验及冲洗 支架调整加固 管道敷设 管道预制热熔连接 雨水排水系统安装工艺流程图 4、附件安装 （1）阀门安装 阀门安装前，应做耐压强度试验，干管阀门须逐个试验，支管阀门抽查。阀 门的强度试验压力为公称压力的 1.5倍，严密性试验压力为公称压力的 1.1倍， 并做好阀门试验记录； 阀门安装时，应仔细核对阀件的型号与规格是否符合设计要求，阀体上标示 箭头，应与介质流动方向一致； 阀门安装进出口方向正确，连接牢固、紧密、启闭灵活、有效，阀杆朝向合 理，便于操作，表面洁净； 管道与阀门、水表、水嘴等的连接采用转换接头或法兰连接，严禁在薄壁不 锈钢管(如有)上套丝。 水泵进、出水管上及减压阀前后均应安装压力表，压力表的量程应为系统工 作压力的2倍，每个压力表需提供隔离阀门。 152『国家科技传播中心』 《施工组织设计》 （2）补偿器安装 波纹补偿器安装过程中不允许焊渣飞溅到波纹管表面或使波纹管受到其它机 械性损伤，管道安装完毕应立即拆除波纹管上起安装运输保护作用的辅助定位紧 固件，并按设计要求将限位装置调到规定位置。 符号说明：1-钢管 2-伸缩螺母 3-限位杆4-拉杆螺母 5-法兰 6-焊接处 7-波纹补偿器 波纹补偿器安装示意图 在安装管道时应尽量利用管道转弯等自然补偿的方式来代替伸缩器。自由臂 补偿方式如下图所示： 符号说明： 1-固定支架 2-管道 3-活动支架 自由臂补偿安装示意图 Π型补偿方式如下图所示： 符号说明： 1-固定支架 2-活动支架 Π型补偿安装示意图 （3）柔性接头 水泵进出水口应设柔性接头，穿越抗震缝处两侧均应设柔性接头。 （4）水表安装 水表应安装在便于检修，不受曝晒污染和冻结的地方，安装螺翼式水表前与 153『国家科技传播中心』 《施工组织设计》 阀门应有不小于8 倍水表接口直径的直线管段表外壳距墙表面净距为 10～30mm ，水表进水口中心标高按设计要求允许偏差为 10mm。水表上、下游直管段要同轴 安装，密封垫圈不得突入管内，以免引起计量不准；水表安装前，必须清除管道 内的石子、泥沙等杂物，以免造成水表故障；水表必须按要求水平或垂直安装， 使字面朝向有利于观察方向，箭头方向与水流方向相同。 DN≤50mm水平式水表安装示意图 符号说明 1-三通2-短管 3-截止阀4-短管 5-水表6-短管 DN≤50mm水平式水表安装示意图 5、卫生洁具安装 （1）安装工艺流程 安装准备 管道预制 污废水管道安装 污废水支管安装 交工验收 通水试验 给水配件安装 洁具稳装 卫生洁具安装工艺流程图 三、给排水调试 1、设备单机调试 （1）变频泵组的调试 变频泵组的试运转：确定系统检查工作完毕并已经将所有发现问题解决；用 手盘动轴承，应轻便灵活，不得有卡阻、磨擦现象；现场再次检查认可后，准备 启动泵；单台点动水泵，检查电机的旋转方向是否正确；判断水泵运行声音是否 正常，测试噪声，确定是否符合设备技术文件要求；核查电流是否过载；通过控 制器面板键盘设定压力给定值及参数；调好交流变频器及自动启停系统。 （2）潜水泵的试运转及调试 （3）给水泵的试运转及调试 2、给排水及消防水系统调试 （1）给排水系统调试 调试内容：水源测试、水泵性能调试、系统压力调试、末端器具调试等， 四、消防系统安装 154『国家科技传播中心』 《施工组织设计》 主要技术措施 一）自动喷淋灭火系统 1、本次工程中的系统介绍：本工程中的自动喷淋灭火系统分布于厂房及各楼 层。其中主要由消防喷淋系统水泵房预作用报警阀组，系统管线、吊顶型及非吊 顶型喷头、供水水箱及系统稳压装置组成，系统采用预作用报警方式。 2、施工准备 （1）设备、材料选用应符合设计标准、规范的要求，必须有三证，国内名牌 产品。 系统包括的主要设备：水泵接合器、报警阀及组件，信号控制阀、水流指示 器、喷洒头、气压给水装置、稳压泵等。其中主要组件应有国家消防产品质量监 督检验中心出具的检测报告。 工程所用的主要材料: 热镀锌钢管1"-10"、丝扣管件、沟槽件、型钢。 （2）主要机具：套丝机、沟槽机、开孔器、砂轮锯、台钻、电锤、手砂轮、手电钻、 电焊机、电动试压泵等机械，另外还有套丝扳、管钳子、压力钳子、链钳、手锤、扳手、 导链、电气焊等工具，钢卷尺、水平尺、角尺、游标卡尺、线坠、直尺等量具。 3、作业条件 （1）施工图纸及有关技术文件应齐全，现场水、电应满足连续施工要求，系 统设备材料应能保证正常施工。 （2）须预留及预埋的应随结构完成，管道安装所需要的基准线应测定并标 明，设备安装前基础应检验合格，喷洒头及支管安装应配合吊顶装修进行（无吊 顶处喷头的安装应随管线安装进度进行）。 4、操作工艺 5、安装准备 （1）熟悉图纸并对照现场复核管路，设备位置及标高是否有交叉,或排列不 当，如果有应及时与设计人员研究解决并办理相关手续，检查预埋或预留洞是否 正确，需临时剔凿的应与设计及土建方协商解决。 （2）进场设备材料规格、型号应满足设计要求，必须由专职检验员检查，并 155『国家科技传播中心』 《施工组织设计》 报工程监理，设备材料外观应整洁、无缺损、变形及锈蚀，镀锌及涂漆应均匀无 脱落，法兰密封面应完整光洁，无毛刺及径向沟槽，丝扣应完好无损伤，水泵盘 车应灵活无阻滞及异常声响，设备配件应齐全，报警阀应逐个进行渗漏试验，阀 门及喷头应抽样进行强度、严密性试验。上述工作必须由专职工程师完成，并报 工程监理审核。 6、管网安装 （1）自动喷水灭火系统管材应根据设计要求选用，本工程中管材选用热镀锌 钢管管件，选用镀锌管件，当管子公称直径小于50mm时，应采用螺纹连接，当管 子公称直径大于或等于50mm时，采用法兰及沟槽连接。 （2）管道安装前应校直管子，并清除内部杂物，停止安装时应对已安装的管 道敞口应进行封堵，如需在镀锌管上开孔焊接时应提前预制，必要时管道两端采 用法兰连接，焊接并做防腐处理后再进行安装，严禁在已安装好的镀锌管道上开 孔施焊。 （3）管道穿过伸缩缝时应设置柔性短管，管道水平安装宜设2‰-5‰的坡度， 坡向泄水装置。 （4）自动喷水灭火系统管道支、吊架选材及做法应满足要求，支吊架最大 间距应符合下表: （5）干管安装 喷淋干管用沟槽件、法兰、管件连接，每根配管长度不宜超过 6米，直管段 处可把几根连接在一起，应使用导链安装，但不宜过长，也可调直后编号依顺序 安装，吊装时应先吊起管道的一端，待稳定后再吊起另一端。 A、管道采用沟槽件连接的措施： 钢管滚槽：钢管定尺切断去毛刺后把钢管调平放入滚轮之间，下压手动液压 泵使滚轮顶到钢管外壁,锁紧手动液压泵回油阀，将对应管径塞尺塞入标尺确定 滚槽深度，开动滚槽机开关同时下压手动液压泵。 钢管开孔:开孔定位、锁紧钢管、开孔机定位后开孔，开孔后去毛刺。 B、管道连接紧固法兰时，应检查法兰端面是否干净，并采用3-5mm厚的石棉 垫，法兰螺栓的规格应符合规定，紧固螺栓时应先紧固最不利点，然后依次对称 156『国家科技传播中心』 《施工组织设计》 紧固，法兰接口应安装在易拆装的位置。 C、水平安装的管道的卡架一般以吊架为主，每段干管应设1个防晃支架，管 道改变方向时，应增设防晃支架。 D、立管安装在竖井内时，应在管井的预埋铁件上安装卡架固定管线，安装位 置距地面或楼面宜为1.5m，层高超过5M时应增设支架。 （6）支管安装 A、管道的分支预留口在吊装前应先预制好，丝接的采用三通定位预留口，沟 槽式连接的应预先用开孔器开孔。 B、当管道变径时，宜采用异径接头，在管道弯头处不得采用补芯，当需要用 补芯时，三通可用1个、四通可用2个以下。 C、配水支管上每一支管段，相邻两喷头之间的管段设置的吊架均不少于1个。 当喷头之间距离小于1.8m时，可隔段设置。但吊架的间距不宜大于 3.6m。每一 配水支管宜设1个防晃支架，管道支吊架安装的位置不应妨碍喷头的喷水效果。 滚槽深度，开动滚槽机开关同时下压手动液压泵。 钢管开孔:开孔定位、锁紧钢管、开孔机定位后开孔，开孔后去毛刺。 B、管道连接紧固法兰时，应检查法兰端面是否干净，并采用3-5mm厚的石棉 垫，法兰螺栓的规格应符合规定，紧固螺栓时应先紧固最不利点，然后依次对称 紧固，法兰接口应安装在易拆装的位置。 C、水平安装的管道的卡架一般以吊架为主，每段干管应设1个防晃支架，管 道改变方向时，应增设防晃支架。 D、立管安装在竖井内时，应在管井的预埋铁件上安装卡架固定管线，安装位 置距地面或楼面宜为1.5m，层高超过5M时应增设支架。 （6）支管安装 A、管道的分支预留口在吊装前应先预制好，丝接的采用三通定位预留口，沟 槽式连接的应预先用开孔器开孔。 B、当管道变径时，宜采用异径接头，在管道弯头处不得采用补芯，当需要用 补芯时，三通可用1个、四通可用2个以下。 C、配水支管上每一支管段，相邻两喷头之间的管段设置的吊架均不少于1个。 当喷头之间距离小于1.8m时，可隔段设置。但吊架的间距不宜大于 3.6m。每一 配水支管宜设1个防晃支架，管道支吊架安装的位置不应妨碍喷头的喷水效果。 7、设备安装 157『国家科技传播中心』 《施工组织设计》 （1）水泵安装 A、验证水泵的规格、型号应符合设计要求，开箱检查，做好记录，电机须测 试绝缘泵体，电机检查注油。吸水管水平管段上不应有气囊和漏气现象。 B、水 泵配管安装应在水泵定位找平（水平度不得大于 3mm）、稳固后进行。水泵设备 不得承受管道的重量。安装顺序为：逆止阀、阀门等依次与水泵紧固连接。与水 泵相接配管的一片法兰先与阀门法兰紧固，用线坠找直找正后量出配管尺寸，配 管应先点焊在这片法兰上，再把法兰取下焊接，待冷却后再与阀门连接，最后再 焊与配管相接的另一片法兰。法兰及垫片应按中压（2.5Mpa以上）标准执行。 C、配管法兰应与水泵、阀门的法兰相符，阀门安装手轮方向应便于操作，其 标高应一致，配管亦应排列整齐。 （2）高位水箱安装：高位水箱应在结构封顶前安装就位，并做满水试验，消 防用水与其它用水共用此水箱的应确保消防用水不被它用，必须留有10分钟的消 防用水，与生活用水合用时，应使水经常处于流动状态，防止水质变坏，消防出 水管应设单向阀，所有水箱管口均应预制加工。 （1）水泵安装 A、验证水泵的规格、型号应符合设计要求，开箱检查，做好记录，电机须测 试绝缘泵体，电机检查注油。吸水管水平管段上不应有气囊和漏气现象。 B、水泵配管安装应在水泵定位找平（水平度不得大于3mm）、稳固后进行。 水泵设备不得承受管道的重量。安装顺序为：逆止阀、阀门等依次与水泵紧固连 接。与水泵相接配管的一片法兰先与阀门法兰紧固，用线坠找直找正后量出配管 尺寸，配管应先点焊在这片法兰上，再把法兰取下焊接，待冷却后再与阀门连接 最后再焊与配管相接的另一片法兰。法兰及垫片应按中压（2.5Mpa以上）标准执 行。 C、配管法兰应与水泵、阀门的法兰相符，阀门安装手轮方向应便于操作，其 标高应一致，配管亦应排列整齐。 （2）高位水箱安装：高位水箱应在结构封顶前安装就位，并做满水试验， 消防用水与其它用水共用此水箱的应确保消防用水不被它用，必须留有10分钟的 消防用水，与生活用水合用时，应使水经常处于流动状态，防止水质变坏，消防 出水管应设单向阀，所有水箱管口均应预制加工。 8、喷淋头支管安装 （1）喷淋头支管安装是指吊顶型喷头的末端一段支管，这段管不能与支干管 158『国家科技传播中心』 《施工组织设计》 同时进行施工，要与吊顶装修同步进行，吊顶龙骨装完，根据吊顶材料厚度定出 喷头的预留口标高，按吊顶装修图确定喷头的坐标，此支管管径一律为 25mm，末 端用25*15mm的异径管箍口，安装时应拉线安装，支管末端的弯头处100mm以内 应加卡件固定，支管装完，预留口用丝堵拧紧。 （2）向上喷的喷头有条件的可与支管同时安装好，其他管道安装完后不易操 作的位置也应先安装好向上喷的喷头。 （3）喷淋系统试压，封吊顶前进行系统试压，为了不影响吊顶装修试压可分 层分段进行，强度试验合格后进行严密性试验。 9、系统组件与喷头安装 （1）水流指示器安装，一般安装在每层或某区域的分支干管上，水流指示器 前后应保持有5倍安装管径长度的直管段，安装时应水平安装并注意水流方向与 指示器的箭头方向应保持一致。安装后的水流指示器浆片、膜片应动作灵活，不 应与管壁发生碰擦。 （2）喷头安装，喷头一般在吊顶板安装后进行安装，安装时要用专用扳手， 安装在易受机械损伤处的喷头，应加设防护罩。 （3）报警阀配件安装，其配件一般包括压力表、压力开关、延时器、过滤器、 水力警铃，泄水管等，应严格按照说明书或安装图册进行安装，水力警铃应安装 在公共通道或值班室附近的外墙上，且应安装检修测试用的阀门。连接警铃的管 线的长度应满足要求。 （4）节流装置的安装，节流装置应安装在直径不小于50mm的水平管段上， 减压孔板应安装在管道内水流转弯处下游一侧的直管上，且与转弯处的距离不小 于管子直径的2倍。 10、通水调试 （1）喷淋系统安装完成后应整体通水使系统达到正常的工作压力以备调试。 （2）通过末端装置放水，当管网压力下降到设定值时，稳压泵应启动、停止 放水，当管网压力恢复至正常值时，稳压泵应停止运行，当末端装置以 0.94- 1.5L/S的流量放水时稳压泵应自锁，水流指示器、压力开关、水力警铃、消防水 泵等应及时动作并发出相应信号。末端放水后，水力警铃动作时间必须在90秒以 内。 11、其它施工注意措施 （1）管道安装宜有坡度，配水支管以４‰的坡度坡向干管，配水干管以２‰ 159『国家科技传播中心』 《施工组织设计》 的坡度坡向末端放水口或立管放水口。 （2）管道吊架与喷头的距离应大于等于 300mm，吊架与末端喷头的距离应小 于等于750mm。 （3）管道涂刷油漆时，要保证不得将油漆涂到喷头的感温无件上（管道要涂 刷红色油漆，或红色色环。 （4）直立型标准喷头的溅水盘与顶板的距离为75-150mm，有吊顶的隐蔽型 喷头的安装高度应根据装修要求的吊顶高度确定。 （5）在宽度大于1.2m的风管或整排管道下方应安装下垂型的补充喷头。 （6）穿越人防防护单元隔墙的管道应做密闭套管，并应在管道上设置防爆波 阀门。 （7）喷淋管道配水支管控制的喷头数应符合设计要求及规范规定： （8）埋地管道需进行防腐，防腐形式采用“三布两油”。 （9）有需要进行管道保温的，其保温材料的选择一定要符合相关规定、要求， 不采取保温措施但又需采取防冻措施的管道应采用管线伴热的方式防冻。 （二）消火栓系统: 1、消火栓系统工艺概况： 本工程中消火栓系统为室内消火栓系统，其水源由主体消防水池供给，消火 栓给水加压泵，本建筑物各层均设消火栓进行保护。 2、施工准备 （1）主要材料和设备： A、消火栓系统管材采用内外壁热镀锌钢管，管材不得有弯曲、锈蚀、重皮及 凹凸不平等现象。 B、消火栓箱体的规格类型应符合设计要求，箱体表面应平整光洁，金属箱体 应无锈蚀、无划伤，箱门开启应灵活，箱体应方正，箱内的配件应齐全，栓阀外 型规整无裂缝，启闭灵活。关闭严密，密封填料应完好，并有产品出厂合格证。 （2）主要机具：套丝机、砂轮锯、台钻、电锤、手砂轮、电焊机、电动试压 泵等机械，套丝扳、管钳、台钳、压力钳、链钳、手锤、钢锯、扳手、射钉枪、 导链、电气焊等工具。 （3）作业条件 A、施工图纸及有关技术文件应齐全，现场水、电、气应满足连续施工要求， 系统设备材料能保证正常施工。 160『国家科技传播中心』 《施工组织设计》 B、管道及箱体安装所需要的基准线应测定并标明，预留、预埋已随结构施工 完成。 3、操作工艺 （1）工艺流程 （2）安装准备 A、认真熟悉图纸，结合现场情况复核管道的坐标、标高是否位置得当，如有 问题及时与设计方人员研究解决并办理相关手续。 B、检查预留及预埋是否正确，临时需剔凿的要与土建方协商。 C、检查材料、设备是否符合设计、标准要求。 D、安排合理的施工工序，避免工种交叉作业干扰影响施工。 （3）干管安装 A、消火栓系统干管安装应根据设计要求选用管材。 B、，本工程中管材选用热镀锌钢管管件，选用镀锌管件，当管子公称直径小 于50mm时，应采用螺纹连接，当管子公称直径大于或等于 50mm时，采用沟槽连 接。 C、管道在安装前应清除接口处的浮锈，污垢及油脂。 D、管道的切割要用无齿锯进行。 E、管线安装应横平竖直，横管坡度应 2‰，坡向主管，管道穿墙处不应有接 口，并应设套管，管道穿越伸缩缝时应防冻措施，安装完毕后管线应刷红色油漆 或红色色环。 F、管道支架制作、安装 管线支架制作应符合设计及规范要求，制作前应除锈干净，支架上的安装孔 要用台钻钻孔，不允许用火焊切割。支架焊口应饱满，制作完毕后应刷防锈漆防 腐，待油漆干后再进行安装，支架安装应横平竖直。 （4）箱体及支管安装 A、消火栓箱体要符合设计要求：（本工程中选用钢质箱体） B、消火栓支管要以栓阀的坐标、标高定位栓口，核定后再稳固消火栓箱体。 161『国家科技传播中心』 《施工组织设计》 C、消火栓箱体安装在轻体隔墙上时应有加固措施 D、消火栓管道安装完成后应进行水压试验，其试验压力为工作压力的1.5倍， 管线首先进行强度试验，试验合格后再进行管线的严密性试验。 E、管线试压合格后应进行管线冲洗，管线冲洗应在管线试压（严密性试验） 合格并泄压后进行，冲洗过程中应采用电动泵，所施压力应大于管线工作压力并 小于管线试验压力，冲洗过程直至管线出水口流出的冲洗水较洁净时为止。 （5）箱体配件安装 应在交工前进行，消防水龙带应折好放在挂架上，消火栓阀安装在门开启的 一侧，消防水枪置于枪架，消火栓按钮安装在箱体右上角。 4、通水调试 系统管线及设备安装完毕后，应正常通水调试，通水后检查系统有无泄漏， 同时需进行水泵单体试运及系统联运试验，针对消火栓系统提出以下系统试运工 艺措施。 （1）火灾报警信号接受到后应能在泵房现场，消防中心多线控制盘处及有消 火栓按钮处利用水泵启停按钮，多线控制按钮及消火栓按钮启动水泵。 （2）系统供水后应能保证最不利点处消火栓的出口压力达到需求（10m水 柱）。 （3）最不利点处消火栓放水后，高位水箱间稳压设施应正常运行向系统补充 用水。 （三）、保证质量的技术措施 质量保证技术措施除按国家现行的有关施工验收规范严格施工外，应重点从 以下几方面采取措施。 （1）管道安装工程 ①螺纹连接接头，必须保证螺纹的加工质量，原则上所有丝头加工必须采用 电动套丝机进行加工，并由专人操作，每种规格的管子均需进行试套，试套合格 后，方可进行大批量的加工。要求不加填料，水压试验不渗为准。 ②沟槽式连接的管口，要确保所滚沟槽的深度、宽度符合标准要求，管口截 面与管中的轴线垂直，并无翻边、毛刺。 ③镀锌管道镀锌层破坏后，应及时涂刷防锈漆，接口处的填料应及时清理干 净。 ④管道防止堵塞，安装前应用压缩空气或棉纱进行清扫，安装时，应防止杂 162『国家科技传播中心』 《施工组织设计》 物进入管内；安装后及每天工作结束后，都应将所有管口进行封堵。 ⑤各类支架布置合理，美观整齐，位置正确，安装牢固，严禁采用气割割眼。 （2）设备安装工程 ①设备安装除按规范进行外，还应按设备安装说明书进行。 ②设备进场后，安装前应会同有关各方进行设备开箱检查，并做好详细记录。 4.2.11 气体灭火管道施工 一、施工工艺流程 二、施工前系统组件的检查 1.气体灭火系统施工前应对灭火剂贮存容器、容器阀、单向阀、喷嘴和阀 驱动装置等系统组件进行外观检查，并应符合下列规定： （1）系统组件无碰撞变形及其他机械性损伤。 （2）组件外露非机械加工表面保护涂层完好。 （3）组件所有外露接口均设有防护堵、盖，且封闭良好，接口螺纹和法兰 密封面无损伤。 （4）铭牌清晰、牢固、方向正确，其内容符合相应的现行国家标准的规定。 （5）保护同一防护区的灭火剂贮存容器规格应一致，其高度差不宜超过 20mm。 （6）气驱动装置的气体存容器规格应一致，其高度差不宜超过10mm。 2.灭火剂储存容器及容器阀、单向阀、连接管、集流管、安全泄压装置、 选择阀、阀驱动装置、喷嘴、信号反馈装置、检漏装置、减压装置等系统组件应 符合下列规定： （1）品种、规格、性能应符合国家现行产品标准和设计要求。 （2）设计有复验要求或对质量有疑义时，应抽样复检，复检结果应符合国 家现行产品标准和设计要求。 3.气体灭火系统安装前应检查灭火剂储存容器内的充装量、充装压力及充装 系数、装量系数，且应符合下列规定： （1) 灭火剂储存容器内的充装量、充装压力应符合设计要求，充装系数或装 量系数应符合设计规范要求。 （2) 不同温度下灭火剂的储存压力应按相应标准确定。 4.阀驱动装置应符合下列规定： 163『国家科技传播中心』 《施工组织设计》 （1）电磁驱动器的电源电压应符合系统设计要求。通电检查电磁铁芯，其 行程应能满足系统启动要求，且动作灵活，无卡阻现象。 （2）其动驱动装置储存容器内气体压力不应低于设计压力，且不得超过设 计压力的5%，气体驱动管道上的单向阀应启闭灵活，无卡阻现象。 （3）机械驱动装置应传动灵活，无卡阻现象。 三、灭火剂储存装置的安装 1.储存装置的安装位置应符合设计文明的要求。 2.灭火剂储存装置安装后，泄压装置的泄压方向不应朝向操作面。 3.储存装置上压力计、液位计、称重显示装置的安装位置应便于人员观察和 操作。 4.储存容器的支、框架应固定牢靠，且应采取防腐处理措施。 5.储存容器宜涂红色油漆，正面应标明设计规定的灭火剂名称和储存容器的 编号。 四、集流管的安装 1.安装集流管前应检查内腔，确保清洁。 2.集流管上的泄压装置的泄压方向不应朝向操作面。 3.连接容器与集流管之间的单向阀的流向的流向指示箭头应指向介质流动方 向。 4.集流管应固定在支、框架上。支、框架应固定牢固，并作防腐处理。 5.集流管外表面宜涂红色油漆。 6.组合分配系统的集流管宜采用焊接法兰方法制作。焊接前，每个开口均应 采用机械加工的方法制作。采用钢管制作的集流管应在焊接后进行内外镀锌处理 镀锌层的质量应符合现行国家标准《低压流体输送用镀锌焊接钢管》GB3091的有 关规定。 7.组合分配系统的集流管应按本要求进行水压强度试验和气压严密性试验。 8.非组合分配系统的集流管，其强度试验和气压严密性试验可与管道一起进 行 五、选择阀及信号反馈装置的安装 1.选择阀的操作手柄应安装在操作面一侧，当安装高度超过1.7m时应采取便 于操作的措施。 2.采用螺纹连接的选择阀，其与管网连接处宜采用活接头。 164『国家科技传播中心』 《施工组织设计》 3.选择阀的流向指示箭头应指向介质流动方向。 4.选择阀上应设置标明防护区或保护对象的名称或编号的永久性标志牌，并 应便于观察。 5.信号反馈装置的安装应符合设计要求。 六、阀驱动装置的安装 1.电磁驱动装置驱动器的电气连接线应沿固定灭火剂储存容器的支、框架或 墙面固定。 2.气动驱动装置的安装应符合下列规定： （1) 驱动气瓶的支、框架或箱体应固定牢靠，且应做防腐处理。 （2) 驱动气瓶正面应标明驱动介质的名称、对应防护区或保护对象的名称或 编号的永久性编号，并应便于观察。 3.气动驱动装置的管道安装应符合下列要求： （1) 管道布置应符合设计要求。 （2）竖直管道应在其始端和终端设防晃支架或采用卡关固定。 （3) 水平管道应采用支架固定：道支架的间距不宜大于0.6m。 （4)平行管道宜采用管卡固定。管卡的间距不宜大于 0.6m，转弯处应增设一 个管卡。 4.气动驱动装置的管道安装后应进行气压严密性试验，并应合格。严密性试 验应符合下列规定： （1) 采取防止灭火剂和驱动气体误喷射的可靠措施。 （2) 加压介质采用氮气或空气，试验压力不低于驱动气体的储存压力。 （3) 压力升至试验压力后，关闭加压气源，5mim内被试管道的压力应无变 化。 七、灭火剂输送管道的施工 1.灭火剂输送管道连接应符合下列规定： （1）采用螺纹连接时，管材宜采用机械切割；螺纹不得有缺纹、断纹等现 象；螺纹连接的密封材料应均匀附着在管道的螺纹部分，拧紧螺纹时，不得将填 料挤入管道内；安装后的螺纹根部应有2～3条外露螺纹；连接后，应将连接处外 部清理干净并作防腐处理。 （2）采用法兰连接时，衬垫不得凸入管内，其外边缘宜接近螺栓，不得放 双垫或偏垫。连接法兰的螺栓，直径和长度应符合标准，拧紧后，凸出螺母的长 度不应大于螺杆直径的1/2且保证有不少于2条外露螺纹。 （3）已经防腐处理的无缝钢管不宜采用焊接连接，与选择阀等个别连接部 位需采用法兰焊接连接时，应对被焊接损坏的防腐层进行二次防腐处理。 165『国家科技传播中心』 《施工组织设计》 2.管道穿过墙壁、楼板处应安装套客。套管的公称直径比管道公称直径至少 应大两级，穿墙套管长度应与墙厚相等，穿过楼板的套管长度应高出地板50mm。 管道与套管间的空隙应采用防火封堵材料填塞密实。当管道穿越建筑物的变 形缝时，应设置柔性管段。 3.管道支、吊架的安装应符合下列规定： （1) 管道应固定牢靠，管道支、吊架的最大间距应符合下表的规定： （2）管道末端应采用防晃支架固定，支架与末端喷嘴间的距离不应大于 500mm。 （3）公称直径大于或等于50mm的主干管道，垂直方向和水平方向至少应各 安装1个防晃支架。当穿过建筑物楼层时，每层应设 1个防晃支架。当水平管道 改变方向时，应增设防晃支架。 4.灭火剂输送管道安装完毕后，应进行水压强度试验和气压严密性试验，并 需要对灭火剂输送管道进行吹扫和清洗。 （1）水压强度试验压力应按P=1.5P V /（V +V ）确定。 0 0 0 P （2）不宜进行水压强度试验的防护区，可采用气压强度试验代替。气压强 度试验的试验压力应为水压强度试验压力的 0.8倍。试验时必须采取有效的安全 措施。 （3）进行管道强度试验时，应将压力升至试验压力后保压 5mim，检查管道 各连接处应无明显滴漏，目测管道应无变形。 （4）管道气压严密性试验的加压介质可采用空气或氮气，试验压力为水压 强度试验压力的2/3。试验时应将压力升至试验压力，关断试验所源后，3mim内 压力降不应超过试验压力的10%，且用涂刷肥皂水等方法检查防护区处的管道连 接处，应无气泡产生。 （5）灭火剂输送管道在水压强度试验合格后，或气压严密性试验前，就进 行吹扫。吹扫管道可采用压缩空气或氮气。吹扫时，管道末端的气体流速不应小 于20m/s,采用白布检查，直至无铁锈、尘土、水渍及其他脏物出现。 5.灭火剂输送管道的外表面宜涂红色油漆。 在吊顶内、活动地板下等隐蔽场所内的管道，可涂红色油漆色环，色环宽度 不应小于50mm。每个防护区或保护对象的色环宽度应一致，间距应均匀。 166『国家科技传播中心』 《施工组织设计》 八、喷嘴的安装 1.安装喷嘴时，应按设计要求逐个核对其型号、规格及喷孔方向。 2.安装在吊顶下的不带装饰罩的喷嘴 ，其连接管管端螺纹不应露出吊顶；安 装在吊顶下的带装饰罩的喷嘴 ，其装饰罩应紧贴吊顶。 九、管道连接件的安装 1.气体灭火系统在管网安装中管道和管道连接件的连接工艺应确保在高压气 体作用下，密封材料不会撕裂、脱落及堵塞喷嘴孔洞现象。 2.灭火剂输送管道采用内外镀锌无缝钢管及其管接件。 3.无缝钢管公称直径大于 80mm，采用法兰连接；小于等于 80mm时，采用丝 扣连接。管道连接应尽量采用螺纹连接方式，若必须采用法兰连接时，法兰与镀 锌钢管焊接处必须重新实施镀锌防腐工艺处理。 十、阀门、管道及支、吊架的安装 （一）、阀门、管道及支、吊架的安装应符合本规范的规定外，尚应符合 《工业金属管道工程施工及验收规范》（GB50235-2010）中的有关规定。 1.专用泄压装置安装要求如下： （1）泄压装置在防护区隔墙上的安装孔洞应在砌筑时，由墙体砌筑单位按 照图纸要求和施工标准预留。泄压装置的供应商应向墙体砌筑单位提供预埋和泄 压装置安装固定用的金属框架。金属框架应牢固的与墙体结合，框架与墙体之间 的间隙应用水泥填实。框架表面应涂防锈漆。 （2）泄压装置的安装高度宜大于防护区隔墙墙体高度的 2/3.在有吊顶的防 护区，泄压装置的安装高度应确保其整体处于吊顶一下。吊顶以下无法安装时， 可安装在吊顶以上部位。 （3)泄压装置宜设在外墙上，其开口面积应按相应气体灭火系统设计计算确 定，不同的泄压面积要求可通过泄压装置的数量进行调整。 （4）泄压装置的安装位置应确保泄压方向朝着走廊等外部疏散通道。无此 类泄压位置时，也可利用周边的其他非气体防护区进行泄压。 （5）泄压装置的安装位置应确保泄压窗口部位从内外部都不被风管、设备 或其他物体封堵。离窗口150mm以上的完全遮挡可不被视作封堵，但遮挡物周围 应留有足够的对外泄压面积。 （6）应尽量不要利用防护区与紧贴轨行区隔墙安装泄压装置。不得不安装 在此处的泄压装置在安装时应采取特别加固措施，以确保装置整体及其任何部件 167『国家科技传播中心』 《施工组织设计》 不会因隧道风的震动而脱落至轨道上。 （7）同一防护区的多个泄压装置的安装位置应尽量分开。 （8）泄压装置主体应采用螺钉固定在预埋的金属框架上，并确定其泄压方 向正确。 （9）泄压装置固定后，应采用手动的方式推动泄压窗口，确保窗口能够灵 活的开启和自行关闭。 （10）在确保泄压装置动作正常后，才可安装泄压装置内外的装饰罩。 （11）泄压装置固定后，不可利用泄压窗口作为临时或永久管线的过墙通道。 十一、系统调试： （一）、调试时，应对所有防护区或保护对象按照以下规定进行系统手动、 自动模拟启动试验，并应合格。 1.手动模拟启动试验可按下述方法进行： （1）按下手动启动按钮，观察相关动作信号及联动设备动作是否正常（如 发出声、光报警，启动输出端的负载响应，关闭通风空调、防火阀等）。 （2）人工使压力信号反馈装置动作，观察相关防护区门外的气体喷方指示 灯是否正常。 2.自动模拟启动试验可按下述方法进行： （1）将灭火控制器的启动输出端与灭火系统相应的防护区驱动装置连接。 驱动装置应与阀门的动作机构脱离。也可以用一个启动电压、电流与驱动装置的 启动电压、电流相同的负载代替。 （2）人工模拟火警使防护区内任意一个火灾探测器动作，观察单一火警信 号输出后，相关报警设备动作是否正常（如警铃、蜂鸣器发出报警声等）。 （3）人工模拟火警使该防护区内另一个火灾探测器动作，观察符合火警信 号输出后，相关动作信号及联动设备动作是否正常（如发出声、光报警，启动输 出端的负载，关闭通风空调、防火阀等）。 3.模拟启动试验结果应符合下列规定： （1）延迟时间与设定时间相符，响应时间满足要求。 （2）有关声、光报警信号正确。 （3）联动设备动作正确。 （4）驱动装置动作可靠。 （二）、调试时，应对所有防护区或保护对象按照下列规定进行模拟喷气试 验，并合格。 1.七氟丙烷灭火系统模拟喷气试验不应采用七氟丙烷灭火剂，宜采用氮气或 168『国家科技传播中心』 《施工组织设计》 压缩空气。氮气或压缩空气储存容器与被试验的防护区或保护对象用的灭火剂储 存容器的结构、型号、规格应相同，连接与控制方式应一致，氮气或压缩气体的 充装压力按设计要求执行。氮气或压缩气体储存容器数不应少于灭火剂储存容器 数的20%，且不得少于1个。 2.模拟喷气试验宜采用自动启动方式。 3.模拟喷气试验结果应符合下列规定： （1）延迟时间与设定时间相符，响应时间满足要求。 （2）有关声、光报警信号正确。 （3）有关控制阀门工作正常。 （4）信号反馈装置动作后，气体防护区门外的气体喷放指示灯应正常工作。 （5）储存容器间内的设备和对应防护区或保护对象的灭火剂输送管网无明 显晃动和机械损伤。 （6）试验气体能喷入被试防护区或保护对象上，且应能从每个喷嘴喷出。 （三）、设有灭火剂备用量且储存容器连接在同一集流管上的系统应按照规 定进行模拟切换试验，并合格。 （四）、模拟喷气试验的结果，应符合下列规定： 1.试验气体能喷入被试防护区内，且应能从被试防护区的每个喷嘴喷出。 2.有关控制阀门工作正常。 3.有关声、光报警信号正确。 4.贮瓶间内的设备和对应防护区内的灭火剂输送管道无明显晃动和机械性损 坏。 5.进行备用灭火剂贮存容器切换操作试验时可采用手动操作，并应按规定准 备一个氮气贮存容器。 6.15.3通风与空调工程 一、通风与空调工程主要工艺技术 1、风管安装 分类 内容描述 169『国家科技传播中心』 《施工组织设计》 风管支、吊架制作安 工作平台安装 风管预组装 风管吊装 检验标高、平整度 装 将已组装风管整体提 搭设支撑架 确定安装标高 按系统编号组对 检验标高 升至合适高度 按预留口连接各段风 安装平台 支、吊架下料 分段连接 检验风管整体平整度 管 工艺流 程 组装平台与升降机 切割、套丝、焊接 阀部件连接 安装吊架横担 调整 油漆 预检连接平整度 确定标高、紧固横担 复验 安装 2、空调水管安装 分类 内容描述 深化设计 施工准备 预留预埋 管道及附件安装 试验及冲洗 设备安装 调试验收 仔细研究招标 根据施工进度计 图并进行图纸 划要求，管道及 组织设备进 会审 根据综合 附件，按计划进 系统水压试验 场及开箱验 单机试运 管线协调 场，并检验、试 收并合格 行 拟定深化设计 临时设施 图绘制预 验合格 计划 搭设 留预埋图 支架制作 基础验收 通水通球 按计划进行深 防腐处理 试验 化设计 管道冲洗 安装 人员机具 根据土建提供的 设备吊装就 工艺 按出图规则出 按计划进 套管加工 基准线进行测量 位 流程 图 场 制作 定位并进行支吊 架安装 系统冲洗 设备安装固 消毒 会同其它单位 刷漆、防腐 定 进行综合管线 图绘制 安全教育 管道预制加工 套管安装 设备管道及 发现问题、解 附件安装 系统调试 干立管及附件安 决问题 装 上报机电工程 师、业主审批 图纸交底 套管清理 机房配管机 支管配件安装 孔洞封堵 竣工调试 并下发班组 岗前培训 及防腐 房保温 3、通风系统设备安装 170『国家科技传播中心』 《施工组织设计》 分类 内容描述 安装前准备 设备选型校核 人机料的准备 编制安装方案 设备存放场地 基础施工 基础尺寸确定 基础定位 基础浇筑 基础验收 安装工艺 设备进场 设备开箱验收 设备吊装搬运 流程 设备安装 设备就位顺序 安装减振器 设备各段组装 设备安装验收 设备管路连接 风管连接 水管连接 电气接线 4、多联机系统的安装 安装要点及技术要求 打洞及处理：核准应开洞孔的位置及尺寸，无误后在要打洞的墙板上标出所 开洞孔的大小，征得相关单位同意后进行打孔作业。管线过墙洞，采用电锤打孔 若不适宜电锤打孔的墙壁在征得相关单位同意后方可用其它方式打孔。孔的大小 大于穿过管线（含保温层）外径，吊装室内机及支托架固定采用膨胀螺栓。 管线穿过墙体或楼板处应设镀锌铁皮套管或钢套管，管道的焊缝不得置于套 管内，镀锌铁皮套管应与墙面平齐，但应比地面高出 20mm，管道与套管的空隙应 用隔热或其它不燃材料填塞，不得将套管作为管道支撑。 5、空调水系统设备安装 冷水机组的安装工艺 分类 内容描述 设备 基础 机组 减振器 机组 管道 安装 成品 冷水机组的 验收 检查 就位 安装 找平 连接 校验 保护 安装流程 6、空调水系统试压与冲洗 通风与空调系统试压与冲洗施工工艺 管道系统 为确保管道一次性试压成功，现场成立试压组。把管道系统按照设计的系统竖 试压施工 向分区分成若干段，分段分区单独试压，系统全部完成后整体试压。 操作要领 管道在隐蔽前做好单项水压试验。系统安装完后进行综合水压试验； 171『国家科技传播中心』 《施工组织设计》 试压前要先封好盲板，认真检查管路是否连接正确，有无管内堵死现象； 管路上的各种阀门在安装前应拆开清洗，检查阀柄是否灵活，并经试压不漏后 方可安装； 压力管道试压注水应从底部缓慢进行，等最高点放气阀出水，确认无空气时再 打压，打至工作压力时检查管道以及各接口、阀门有无渗漏，如无渗透漏时再 继续升压至试验压力，如有渗透漏时应及时修好，重新打压。如均无渗漏，持 续规定时间内，观察其压力下降在允许范围内，通知有关人员验收，办理交持 手续，然后把水泄净； 压力管道试压设备采用电动打压泵或手动打压泵，试压用的压力表不少于2 只，精度不应低于1.5级，量程应为试验压力值的1.5～2倍。 与水泵连接的管道，试压按加压泵净水头的2倍进行，但不得小于0.75Mpa； 高位水箱连接的管道，试压按水箱静水头的2倍进行，但不得小于0.75Mpa； 金属给水管道系统在试验压力下先观测10分钟，压力降不应大于0.02 Mpa， 然后降到工作压力进行检查，应不渗不漏。管道承压测试时间最少为60分 钟。 7、地板采暖系统管道安装 施工工艺流程： 二、通风与空调工程系统调试 1、单机试运转 2、通风系统调试 （1）风量测试 （2）风口风量的调整 （4）防排烟系统调试 3、空调水系统调试 （1）空调水系统设备单机试运转 （2）空调水系统测试与调整 6.15.4建筑电气工程 一、建筑电气工程主要工艺技术 1、电气导管安装 本工程电气导管主要采用镀锌钢管及KZ管，与设备接驳部位采用金属软管， 依照图纸、技术说明及有关规范选择相应的管路敷设方式。 工艺流程 172『国家科技传播中心』 《施工组织设计》 材料进场检验 管材及支吊架加工 测定盒箱及支吊架位置 管路接地 管路敷设 固定盒箱 固定支吊架 明配管施工工艺流程图 2、导管内穿线 工艺流程 选择导线 清扫管路 放线、断线 导线绑扎 绝缘测试 线路检查 导线连接 管内穿线 管内穿线工艺流程图 3、电缆桥架安装 工艺流程 弹线定位 支架安装 桥架安装 桥架接地 桥架安装工艺流程图 4、配电箱（柜）安装 (1)配电箱安装工艺流程 配电箱安装工艺流程图 (2)配电柜安装工艺流程 配电柜安装工艺流程图 5、电缆敷设工艺流程 施工准备 电缆检查验收 电缆敷设 电缆排列固定 电缆标识 电缆头制作安装 电缆敷设工艺流程图 6、封闭式母线安装工艺流程 173『国家科技传播中心』 《施工组织设计》 封闭母线检查验收 放线测量 支架制作及安装 封闭母线测试 封闭母线安装 封闭式母线安装工艺流程图 7、灯具安装工艺流程 灯具检查 灯具组装 灯具安装 通电试运行 灯具安装工艺流程图 8、开关、插座安装工艺流程 清理 接线 开关、插座安装 通电检查 二、电气系统调试 1、低压侧电气系统调试 2、配电干线测试 6.15.6大型设备及大宗物料吊装运输工程 1、设备运输流程 现场准备 设备运输车辆进场 设备开箱检查 设备索具绑扎 设备就位校正 设备水平运输 设备垂直吊装 设备试吊 2、吊装方式 地上设备吊装主要考虑使用汽车吊+塔吊完成。为充分利用塔吊起重量大的特 点，减少塔吊占用时间，小型设备设备材料集中装箱运输，楼层内水平运输以使 用手动液压叉车为主。地上其它楼层主要考虑使用施工电梯进行材料运输。 地下室设备主要通过汽车吊由吊装孔位置垂直吊装，部分设备利用汽车坡道 运输。 3、运输路线的分析确定 运输路线线路尽可能短，同时线路上避免影响其它作业； 卸车场地需要考虑足够的运输车辆转弯半径及吊车、塔吊的作业半径； 需要考虑运输路线上设备重量对结构负荷的影响，避免结构负荷超载； 需要考虑起重机械的安装拆除方便性。 具体详见《国家科技传播中心工程机电安装工程施工方案》。 174『国家科技传播中心』 《施工组织设计》 6.16电梯工程 6.16.1施工工序及主要施工方法 1、安装准备 开箱检查 场地验收 文件资料准备 二次搬运 2、样板架安装 搭设样板架 测量井道、确定基准线 样板就位，挂基准线 3、导轨安装 确定导轨支架位置 安装导轨支架 吊装导轨 调整导轨 4、对重安装 吊装前的准备工作 对重架吊装就位 对重导靴安装调整 对重块的安装及固定 5、轿厢安装 准备工作 安装底梁 安装立柱 安装上梁 安装轿厢底盘 安装门机和轿门 装限位开关碰铁 装限位开关碰铁 安装导靴 安装轿顶装置 装限位开关碰铁 6、厅门安装 稳装地坎 安装门立柱、门上坎、门套 安装厅门扇、调整厅门 门锁安装 7、机房机械设备安装 安装曳引机和导向轮 安装承重钢梁 安装限速器 8、其他辅助设备安装 175『国家科技传播中心』 《施工组织设计》 安装缓冲器底座 安装缓冲器 安装限速器绳索张紧装置、装限速绳 安装曳引绳补偿装置 9、钢丝绳安装 单绕式工艺流程 确定钢丝绳长度 放、断钢丝绳 做绳头、挂钢丝绳 调整钢丝绳 复绕式工艺流程 确定钢丝绳长度 放、断钢丝绳 做绳头、挂钢丝绳 安装绳头 调整钢丝绳 10、电气装置安装 配管、配线槽及金属软管 安装缓速开关、限位开 安装控制柜 关、极限开关 安装感应开关、感应板 安装中线盒 安装电源箱 随缆架、挂 安装层楼指示器、按钮 随行电缆 、操作盘 安装中线盒 随缆架、挂 安装底坑检修盒 随行电缆 速度反馈装置 11、调整试验、试运行 准备工作 电气线路检查试验 静态测试内置参数调整 曳引机试运转 慢车试运行 快车试运行 自动门调整 安全装置检查试验 负载运行及性能测试 功能试验 6.16.2电梯安装工艺、工序及技术要求 1、样板架安装求 （1）样板木及样板线定位 2、导轨及支架的安装 （1）按照图纸编号，测量每一支架距墙的实际尺寸，将安装位置画出来，应 使导轨支架的距离不大于2.5米（尺量检查），并且每一根导轨应有两个支架。 （2）用膨胀涨管螺栓固定拖架时，应先测量好膨胀螺栓的长度，然后再决定 孔的深度。 176『国家科技传播中心』 《施工组织设计》 （3）固定拖架时应使其紧贴墙壁，不得有缝隙，平垫要紧贴角钢，如不能紧 贴应使用斜垫。平垫与拖架应点焊四点。 （4）导轨支架与拖架的焊接应焊缝饱满，敲掉焊药，涂刷防锈漆。 （5）导轨的安装应保证其垂直度误差每 5米不大于 0.7mm（吊线，尺量检 查），两导轨顶面间距应为+2，-0（在两导轨内表面，用导轨检验尺、塞尺、尺 量检查）。导轨接头的缝隙不等大于 0.5mm（用塞尺检查）。接头的修光长度应 大于300mm（尺量检查）。其台阶不应大于0.05mm（用刀口尺、塞尺检查）。 （6）在导轨调整、检测完成后，将轿厢和对重不运行导轨的顶部部分涂刷防 锈油漆。 （7）在井道壁上根据电梯井道布置图标记固定孔，确定孔的中心，并调好水 平度。在安装支架时，用支架上的长孔调正好安装位置。 3、电梯机房设备的安装 电梯机房设备是电梯的驱动控制部分，必须保证高质量的安装，才能保证电 梯的优质运行。为此，主机和电气设备等应小心处理，此项工作必须严格按照安 全工作的操作程序来进行。设备应严密地防止灰尘或者受潮，对于暴露在外的移 动部件应特别予以注意。 4、厅门系统的安装 以样板架上所悬挂的厅门铅垂线为依据，确定厅门系统的安装位置。 5、钢丝绳的安装 钢丝绳在电梯运行中起重要的作用，绳的安装至关重要。在安装现场必须小 心处理钢丝绳，避免被水、水泥或砂子等损坏。当从滚轮上倒钢丝绳时，切记不 要使钢丝绳扭曲而导致其打结。扭结的钢丝绳不能使用。钢丝绳倒绳时应按正确 的方法，以免钢丝绳扭结。为避免截绳时钢丝绳绳股松散，应用细铅丝将绳头处 扎紧。检查钢丝绳有无打结、扭曲、松股等现象，最好在地面预拉伸，以消除内 应力。挂钢丝绳时，将钢丝绳从轿顶起通过机房楼板绕过曳引轮、导向轮至对重 上端。钢丝绳一端固定于轿厢架上梁的绳头板上，另一端固定于对重框架的绳头 板上。 具体详见《国家科技传播中心工程电梯工程施工方案》。 177『国家科技传播中心』 《施工组织设计》 6.17室外总图施工 6.17.1室外工程概况 本工程室外工程包括景观照明、室外电气、室外给水、污水工程、室外喷灌 工程、室外弱电、室外热力工程、夜景照明、室外绿化、室外广场道路等内容， 本工程室外工程施工时间为2021年12月16日至2022年6月13日，具体如下： 序号 项目名称 具体内容 配电箱、控制箱、点型探测器、配线、装饰灯、LED灯带、普通 1 景观照明 灯具、电力电缆、配管、电缆沟、地沟、接地母线、送配电装置 系统 配电箱、电力电缆、手孔井、混凝土井、挖基坑土方、回填方、 2 室外电气 挖沟槽土方、垫层、管道包封、模板 （1）管道 钢丝网骨架聚乙烯塑料复合管、HDPE双壁波纹管、球磨给水铸铁 管、柔性接口排水铸铁管、管道刷油。 （2）管道土方 室外给水、污 3 挖一般土方、挖基坑土方、回填方、余方弃置(含外运)。 水工程 （3）设备及阀部件 给水阀门井、水表井、塑料排水检查井、钢筋混凝土化粪池、雨 水调蓄池、闸阀、蝶阀、止回阀、旋翼式水表、雨水口、刚性防 水套管、采暖工程系统调试 （1）土方工程 挖一般土方、回填方、余方弃置(含外运)。 （2）管道工程 4 室外喷灌工程 给水HDPE管。 （3）阀门附件、井室 喷灌喷头、快速取水阀、无线遥控电磁阀井、电磁阀、刚性防水 套管、采暖工程系统调试 机柜、机架、监控摄像设备、光缆、入侵探测设备、光端机主/备 5 室外弱电 用自动转换设备、配管、配线、接线盒、安全防范系统工程试运 行 直埋式预制保温管、焊缝X射线探伤、螺纹阀门、挖沟槽土方、 6 室外热力工程 回填方、原土碾压、夯实 配电箱、配管、铁构件、电力电缆、电力电缆头、大对数电缆、 7 夜景照明 装饰灯、荧光灯、开关电源设备 栽植乔木、栽植灌木、栽植色带、栽植花卉、铺种草皮、种植土 8 室外绿化 回（换）填。 178『国家科技传播中心』 《施工组织设计》 序号 项目名称 具体内容 （1）园路、园桥工程： 沥青混凝土、彩色透水混凝土路面、路牙铺设、车行花岗岩路面 铺装、人行花岗岩面层、砂基透水砖（300X300x80mm厚深灰色砂 基透水砖、300X300x60mm厚深灰色砂基透水砖、150X300x60mm厚 浅灰色砂基透水砖、150X300x60mm 厚浅灰色砂基透水砖、 9 室外广场道路 150X300x60厚/150*200*60厚浅灰色砂基透水砖）、扁钢道牙安 装、屋面花岗岩铺装。 （2）园林景观工程 景墙、花池、垃圾箱、塑料、铁艺、金属椅、条石坐凳、景观条 石、双层井盖不锈钢盖板、电动伸缩门。 10 雨水工程 雨水工程（挖土、回填、雨水管、雨水混凝土井等）； 具体详见《国家科技传播中心工程室外工程施工方案》。 6.18季节性施工 6.18.1冬雨季施工部位 1、雨期施工概况 雨期施工内容 时间 工 程 进 度 1.地下室负一层结构施工 2.地上中心展厅区环形主体钢结构施工 3.地上外围结构区环形主体钢结构施工 2020年6～8月 4.地下室外墙及顶板防水施工 5.机电预留预埋施工 6.地下室结构验收 1.中心展厅区钢结构屋面施工 2.防火涂料施工 3.地上结构验收 4.屋面工程（混凝土结构） 2021年6～8月 5.地下室负一层及地上部分二次结构施工 6.地下室装饰装修施工 7、幕墙工程施工 8、机电预留预埋施工 9、机电安装施工 1.地上精装修施工 2.电梯施工 2022年6～8月 3.机电安装 4.室外工程 2、冬期施工概况 根据施工总体进度计划，将整个工程施工期间在冬期施工内容按时间顺序整 理于下表。 冬期施工内容 179『国家科技传播中心』 《施工组织设计》 时间 工程进度 1.疏干井施工 2.土钉墙、支护桩、三轴搅拌桩、冠梁施工 3.土方开挖施工 2019年11月下旬～2020年3月中旬 4.抗拔桩施工 5.垫层及底板施工 6.地下室结构施工 1.钢筋混凝土结构工程施工 2.钢结构工程施工 2020年11月中旬～2021年3月中旬 3.装饰装修施工 4、机电安装及预留预埋施工 6.18.2雨期施工 成立防汛领导小组，制定防汛计划和紧急预防措施。根据雨期的施工部位和 施工内容，确定雨期施工应注意的施工要点（含高温等环境下施工措施）。 1、雨期施工重点 （1）合理布置现场排水系统（包括排水路径、方法和挡水措施）。 （2）基坑边坡安全措施。 （3）塔吊、建筑物防雷，临电线路检查。 2、雨期施工措施 （1）雨期施工前认真查阅施工图纸、方案、相关安全规范、现场总平面布置 图、临水、临电平面布置图，编制好雨期施工方案，组织有关人员学习，做好对 工人的技术交底。明确雨季施工中要进行的分项工程及所用的人、机、料、施工 工艺、安全质量施工注意点等，并做好准备工作。 （2）制定防汛制度、制定防汛预案和措施，并组织管理人员和工人学习。雨 期来临前与市政协调排水路径。 （3）施工期间，设专职人员收集气象资料，遇有恶劣天气，及时通知项目施 工负责人，以便及时采取应急措施。在雨期施工期间加强同气象部门的联系，做 好天气预报工作。重大吊装，高空作业、大体积混凝土浇筑等更要事先了解作业 时的天气情况，确保作业安全和保证混凝土质量。 （4）合理规划现场防水、排水系统。 6.18.3冬期施工 1、本工程地下结构冬施期间混凝土养护采用“综合蓄热法”。 2、冬期施工期间做好钢筋、模板、脚手架等工作，重点做好底板混凝土、墙 柱混凝土、结构梁板混凝土的保温养护工作，防止受冻，采用覆盖一层塑料薄膜 和草帘被进行保温。做好现场防火安全、雨雪期间的防滑工作等。 180『国家科技传播中心』 《施工组织设计》 3、冬期施工重点 （1）冬施前，做好钢结构焊接工艺评定，制定钢结构冬施保温措施。 （2）冬施前，做好混凝土试配，确定核心筒混凝土、楼板混凝土、型钢混凝 土组合结构的保温措施和测温布置。 （3）冬施前做好防火预案。 （4）冬施前对现场临水、临电进行检查和保温。 （5）做好防汛材料、机具准备。 具体详见《国家科技传播中心工程季节性施工方案》。 7.绿色施工管理 为贯彻国家和北京市技术经济政策, 节约资源,保护环境,推进可持续发展, 项目部将依据我集团公司参编的《绿色施工管理规程》（DB11/T 513-2018），进 行现场绿色施工管理。 现场实施绿色施工，应进行总体方案优化，对施工策划、机械与设备选择、 材料采购、现场施工、工程验收等各阶段进行控制，加强对整个施工过程的管理 和监督。 7.1绿色施工目标 项目绿色施工总体目标：以“绿色、节能、环保”为宗旨，在施工全过程采 取环境保护、节材与材料资源利用、节水与水资源利用、节能与能源利用、节地 与土地资源保护等措施。确保获得“北京市绿色安全文明工地”，努力做到“零 风险，零伤亡”。 本工程所采用的中建一局集团科技推广应用技术（绿色施工技术）如下表所 示： 应用 技术类别 技术类目 技术名称 情况 √ 1 施工道路自动喷洒防尘装置* 扬尘控制技术 √ 2 渣仓封闭及自动喷淋装置 环境保护 √ 3 施工垃圾破碎与垂直运输技术 建筑垃圾分类再利 用技术 √ 4 废弃混凝土、砂浆回收利用技术* 181『国家科技传播中心』 《施工组织设计》 5 干拌钢渣混凝土回填技术 6 拆撑碎渣配置级配砂石回填肥槽技术 √ 废气排放控制技术 7 高压静电油烟净化技术* √ 降低劳动强度技术 8 沉淀池清淤装置 9 提升式支腿自翻转电梯井操作钢平台 √ 10 可周转工具式电梯井道防护平台 11 可周转混凝土预制路面板临时道路 √ 12 可周转钢制临时施工道路 13 组装式基坑用钢楼梯 √ 14 可周转金属围墙 15 施工现场可移动式多用屏风 √ 16 可周转防护栏* √ 17 出入口标准化安全通道 √ 18 作业层标准化人行通道 √ 19 可周转木工加工房* √ 20 可移动工具式钢筋堆放平台 节材与材 可周转临时设施技 料资源利 21 可遥控电动移动式钢筋存料、加工棚 术 用 22 可周转悬挑式栓接钢结构钢筋加工棚 √ 23 可周转防护棚* √ 24 可周转镝灯架* √ 25 可周转卫生间 √ 26 模块化箱式拼装办公用房 √ 27 可周转活动试验室 √ 28 可周转工具式吸烟棚 √ 29 砂浆成品水池 √ 30 可周转定型洗漱池 √ 31 高分子临时水篦子 √ 32 可周转吊装连接件及临时措施 √ 33 工具式零星材料吊笼 182『国家科技传播中心』 《施工组织设计》 34 承插型键槽式脚手架 √ 35 轮扣式脚手架支架施工技术 36 集成附着式升降脚手架 37 超高层核心筒内爬脚手架及防护平台体系 38 可组装定型式脚手架技术 √ 39 新型移动操作平台施工技术 √ 40 装修工程型钢移动操作架 41 几字梁施工技术 新型模架技术 42 自爬升卸料平台 √ 43 模板工程早、快拆体系施工技术 44 铝合金模板 45 塑料模板 46 城市地下管廊塑料模板施工技术 47 可周转波纹管圆柱模 √ 48 可周转圆柱木模板 49 可周转不锈钢弧形侧模板 50 可调节式混凝土过梁模板工具 √ 51 管道工厂预制技术 √ 52 小直径钢筋马凳应用技术 其他技术 √ 53 小厚度底板可周转钢筋马凳 54 封闭箍筋闪光对焊技术 √ 资源再利用技术 55 木方接长技术 √ 56 管道设备无害清洗技术 施工节水技术 57 核心筒墙体喷淋养护施工技术 √ 基坑降水利用技术 58 基坑施工降水回收利用技术*（如有） 节水与水 √ 59 雨水收集利用技术 资源利用 雨水回收利用技术 60 山麓降水收集利用技术 √ 61 雨水收集利用作降尘及混凝土养护技术 √ 污水回收利用技术 62 建筑施工场地循环水洗车池* 183『国家科技传播中心』 《施工组织设计》 63 超高层循环水洗泵节水系统施工技术 √ 64 施工生活区淋浴水回收及冲厕系统技术 √ 65 现场食堂废水回收利用系统技术 √ 66 现场临时变压器安装功率补偿装置* √ 67 施工现场LED照明技术* √ 施工节能技术 68 施工现场临时照明声控技术* √ 69 施工现场镝灯使用时钟控制技术* 节能与能 源利用 √ 70 施工现场 USB 接口充电插座应用技术* √ 71 临建太阳能光伏发电照明技术 再生能源利用技术 72 风光互补太阳能路灯施工技术 √ 73 太阳能空气能热水技术* 节地与土 √ 地资源利 74 施工道路利用正式道路基层技术 用 本工程应用绿色施工技术目录中技术 49项，利用率为66%，满足公司应用率 达65%的要求。 7.2组织机构 项目部成立绿色施工管理实施小组，项目经理为第一责任人，项目部成员全 员参与，并落实到各专业单位，领导小组对绿色施工的策划、实施进行指导和监 督，保障绿色施工的顺利实施。 7.3实施措施 7.3.1环境保护措施 1、减少对场地土壤环境的污染 土壤环境保护措施表 序号 措施方面 措施标准、内容 1 减少占地 在业主审批场地内，合理设计临建设施，减少占地。 在临建房屋、工地围墙的墙面种植爬蔓类耐旱植物绿化，建设花 2 绿色植物种植 园式工地。 防止有毒物质 化学品库房四周封闭，地面为混凝土防渗全密封；油品、机械下 3 泄漏 设接油盘，防止油品污染土地。 防止地表土流 场内施工区域进行100%全面硬化，雨水、洗车水经沉淀后回收， 4 失 经过污水处理后，用于场内降尘使用。 2、防尘及防止遗撒等对大气的污染 184『国家科技传播中心』 《施工组织设计》 （1）防止扬尘措施 防止扬尘措施表 序号 措施方面 措施标准、内容 1 设置检测站 在施工主要区域设置建筑扬尘与噪音在线监测系统 2 搅拌站降尘 选择的搅拌站需用罐车密封运输，卸完混凝土及时清扫地面。 颗粒材料（袋装水泥等）密闭存放。散状颗粒物材料（如砂子等） 颗粒材料存 3 用密目网或苫布覆盖，并控制进场量，减少散发面积，用完后清扫 放降尘 干净。 每天设置洒水车和专人洒水降尘，现场设置喷淋系统降尘，使用环 4 洒水降尘 保雾炮机喷雾降尘，水来源为收集雨水、降水贮水池内水，以及经 过污水处理后的回收的生活用水。 粉尘较多工 周围用苫布或密目网加阻燃草帘被封闭，落地料回收利用。刷油漆 5 序降尘 要有通风处理，管道、设备下面覆盖，不得造成二次污染。 切割、钻孔 在无齿锯正前方设三面式挡板，锯末内部沉积后回收。水钻下方设 6 防尘 疏水槽将浆水引至容器沉淀后处理。 模板工程防 （1）用大型吸尘器吸去模板内木屑、碎渣。 7 尘 （2）专人清理模板上灰土，垃圾及时清运到指定地点。 钢筋加工场 8 钢筋头放指定地点，钢筋屑当天清理。 防尘 采用封闭式木工棚，地面洒水防尘，木工操作面要清理木屑、锯 9 木工棚防尘 末，并要求木工棚和作业面保持清洁。 机电安装工 （1）机电严禁采用锯末填充线盒。 10 程防尘 （2）对风管等设备安装产生的粉尘每日洒水清扫。 建筑物外围 建筑物外围立面用密目安全网封闭，降低楼层内风流速，阻挡扬尘 11 防尘 影响周围环境。 现场设垃圾站，及时按照批准路线、时间由专业公司运输消纳。楼 12 垃圾管理 层内施工垃圾每天清理。 （2）现场围挡 采用公司统一标准化轻钢龙骨围墙，防止扬尘飘至现场外。 （3）防止运输遗洒 道路运输保护措施表 序号 措施方面 措施标准、内容 1 道路硬化 硬化路面干净整洁，大门处做成喇叭口。 密闭垃圾运输车、混凝土罐车、货物运输车辆防尘要做到：每天保 运输车辆防 持车辆表面清洁，装料至货箱盖底并限制超载，车辆卸料溜槽处装 2 遗洒 设防遗撒的活动挡板，车辆出场门口设置车辆冲洗池，车辆清理干 净后不带尘土出现场。 （4）防止烟雾排放 防止烟雾排放措施表 序号 措施方面 措施标准、内容 1 加强烟尘监测 定期、不定期检查，确保排放度达标。 2 禁止施工区域吸烟 设茶烟亭，每日专人打扫。 3 电焊机防排放 电焊机焊锡烟的排放应符合国家要求。地面焊接设围挡， 185『国家科技传播中心』 《施工组织设计》 序号 措施方面 措施标准、内容 减少高空焊接作业，小面积焊接时用专用通风设备排风。 禁止用燃烧方法剥电缆皮。供暖、烧水茶炉用电器产品， 4 其它措施 减少煤烟排放。 （5）针对治理扬尘与防遗撒的措施： 1）组织项目全体员工学习市及区相关文件精神及《绿色施工管理规程》。 2）对现场裸露土方进行100%的覆盖，对现场进行洒水降尘。 3）所有进入现场的司机进场前须接受其负责人的安全及环保教育，未经教育、 备案的人员一律不得进入施工现场。在遇到天气四级风以上时现场停止土方作业 施工现场的道路进行硬化，现场采用大型洒水车持续不间断进行洒水降尘。 4）现场用材料如水泥、沙石等易飞扬的颗粒进行密闭或覆盖（用防尘网、密 目网、或塑料布），在使用过程中采取有效降尘。 3、防止施工噪音污染 （1）噪音标准 噪音污染限值表 噪声限值 施工阶段 主要噪声源 白天 夜间 结构阶段 混凝土罐车、地泵、电锯等 70dB 55dB 装修阶段 电锤、电锯、手持电动工具等 60dB 55dB （2）防噪措施 防噪措施表 序号 措施方面 措施标准、内容 1 现场布置 合理布局、闹静分开，机械尽量远离生活区。 办理夜施证，合理安排进度，每日23时至次日7时尽量 2 施工安排 减少超噪音施工。 3 噪声监测 现场设噪声监测点，定期监测噪音值并及时整改。 4 运输措施 现场车辆禁止鸣笛；夜间装卸料禁止喧哗。 5 低噪音机械选择 选用低噪音设备，运行噪音小。 混凝土输送泵、电锯房外设隔音棚，定期请环保部门到 6 高噪音设备防噪 场检测，要求达国家标准。 浇筑尽可能安排在白天；选择低噪声振捣设备，不得振 7 混凝土施工防噪 钢筋和模板。 8 模板、脚手架作业 支设、拆除、搬运轻拿轻放，上下、左右有人传递。 9 开洞凿眼 用合格的电锤开洞、凿眼，钻头上注油或水。 10 其它措施 与当地政府联系、积极配合，处理好噪音问题。加强宣 186『国家科技传播中心』 《施工组织设计》 序号 措施方面 措施标准、内容 传教育，严禁大声喧哗。严格管理，控制人为施工噪 声。 4、防止水污染 防止水污染措施表 序号 措施方面 措施标准、内容 1 执行标准 《污水综合排放标准》（GB8978-1996）。 统一规划排水沟，污、雨水管网分开，控制污水流向，设沉淀池， 污、雨水管 2 污水沉淀后经污水处理后用于现场降尘；严防污水直接流出施工区 网建立 域污染环境。 办公区设水冲式厕所，下方设预制整体式化粪池，污水经化粪池沉 厕所污水排 淀后及时安排保洁公司进行清理，清洁车每月一次对化粪池进行消 3 放 毒处理。在特殊施工阶段的个别施工区域设可移动式环保厕所，由 专业保洁公司进行不定期抽运、清洗、消毒。 试验室污水 4 试验室养护用水经沉淀后回收利用，严禁直接排入现场。 排放 食堂污水排 每天清扫、清洗食堂；洗碗池下设市环卫局提供的钢制隔油池，每 5 放 周清理一次隔油池。食物残渣桶每天晚间由专门养殖场收走。 大门口设三级沉淀池，清洗车辆污水经沉淀后用作现场撒水降尘、 6 污废水利用 混凝土养护等。 设雨水收集系统，将雨水有组织排入收集井，用雨水降尘；多余雨 7 雨水利用 水用于生活区卫生间冲洗利用。 5、防止光污染 防止光污染措施表 序号 措施方面 措施标准、内容 钢筋加工焊接设挡光棚，用钢管扣件、防火帆布搭设遮光棚， 1 焊接挡光 能拆卸周转使用，配合手持式遮光板，阻挡焊接光源。 照射角 工地周边、塔吊上设罩式高强LED施工照明灯，返光角度工地 2 度控制 内侧；工作面碘钨灯照射方向朝工地内侧。 3 工作面挡光 设挡光彩条布或遮光板遮挡。 6、人员健康 （1）场地布置措施保障 场地布置措施表 序号 措施 1 作业区、办公区、工人休息区分开布置，采取防毒、防污、防尘、防潮等措施。 2 办公室敞开式布置。 3 复印机、打印机与工作人员不同室。 4 工人临时休息室安空气净化器和排风扇。 5 复印机、打印机单独存放在一室 （2）职业健康 职业健康措施表 187『国家科技传播中心』 《施工组织设计》 序号 措施方面 措施标准、内容 （1）必要生活设施齐全，设饮水处、休息区、临时固定厕所、 1 生活设施 卫生所、食堂、浴室、吸烟室等。 （2）每日专人清洁、消毒、防污染。 下面设垫块（用下脚料制作）堆放有吸水性材料，防潮、防止霉 2 材料堆放 菌滋生。 工人上岗前进行健康检查，特殊工种、有毒有害工种按《职业病 3 健康检查 防治法》定期健康检查。 （3）卫生防疫 卫生防疫措施表 序号 措施方面 措施标准、内容 （1）办公室、休息室、食堂、浴室、门卫室、卫生所等设施整齐干 1 共性要求 净，照明通风符合职业安全卫生要求，夏季派专人灭蚊灭蝇。 （2）工人班车每日检查消毒。 建筑物内根据现场需要设置移动厕所，厕所带上下水，集中到临时预 现场卫生 2 制整体式化粪池并派专人及时清理。楼层内卫生间做好简明易懂的引 间设置 导标志，有效引导施工人员。 （1）炊事员持健康证上岗，每年复查炊事员健康状况，不良者不得 上岗。 3 食堂管理 （2）用具分区分类摆放整齐，餐后清洁、消毒。 （3）分清真区、普通区，设专人定点买清真食物、普通食物。 （4）夏季每天3次及饮及送防暑降温饮料，不得暴晒。 （1）现场设必要的日常通用药品。 临时急救 （2）设置24小时运输车一辆。 4 站管理 （3）应急机制：发生传染病、食物中毒、急性职业病等立即向上级 部门报告，并送往相应医院救治；严重摔伤，送附近医院救治。 7.3.2节地与土地资源保护 根据国家、地方法规及水土保持方案的要求，制定表土剥离、施工排水、防 尘等相关措施，形成专项报告，报监理人及甲方批准，按批准后的专项报告实施 同时积极配合整体水土保持、环境保护工作，服从水土保持及环境保护专项监理 人的管理。 1、施工场地采用金属式围挡进行全封闭，按施工总平面图的要求对场内的施 工道路、临时设施、加工场地、材料堆场、排水系统、施工用电设施等进行合理 布置。对场地进行硬化处理，未进行硬化位置土体用密目网进行覆盖。土方施工 阶段要对场地内土体用密目网进行覆盖，防止产生扬尘造成水土流失。 2、现场主出入口设置洗车机，土方阶段车辆外运土方出场地前要对车辆轮胎 进行清洗，严禁将泥土带出场地，影响场地外清洁，同时防止水土流失。 3、办公区和生活区周边的空地种植绿化，美化环境同时又防止水土流失。 4、施工前充分了解施工现场及毗邻区域人文景观保护要求、工程地质情况及 基础设施管线分布情况，制定相应应急保护措施。 5、施工现场仓库、加工厂、作业棚、材料堆场等布置靠近已有交通线路，缩 188『国家科技传播中心』 《施工组织设计》 短运输距离。 6、使用商品混凝土和干拌砂浆，避免现场布置搅拌污染环境、增加占地。 7、减少土方开挖量，最大限度的减少对土地的扰动，保护周边自然生态环境。 地下水位控制应对相邻地表和建筑物无有害影响。 7.3.3节能与能源利用 1、施工现场应在各项施工活动和工序中，做好电机节能、余热利用、能量系 统优化、绿色照明、办公节能以及节能监测和服务体系建设等工作，优先使用节 能、高效、环保的施工设备和机具，采用低能耗施工工艺，充分利用可再生清洁 能源。施工选用能耗小、功率合理的机械设备；钢筋采用直螺纹连接技术。 2、建设工程临时设施的节能由改善围护结构热工性能，提高空调采暖设备和 照明设备效率来分担。 3、工程施工用电装设电表，生活区和施工区分别计量（大型机械设备单独计 量）；用电电源处设置明显的节约用电标识；同时，施工现场建立照明运行维护 和管理制度，及时收集用电资料，建立用电节电统计台帐。设置专人进行计量管 理，对管理人员与施工人员进行节能教育培训，提高节能降耗意识。对现场用电 量、用水量、用油量建立消耗台帐，专人负责，按“能源计量网络图”每月填写 台帐，每季度考核一次节能效果，奖罚挂钩。 4、施工材料在满足质量、价格等要求前提下，材料采购就近选择，减小运输 距离、降低能耗。 5、本工程施工现场制订节能措施，提高能源利用率。施工区做到用电器具不 用立即断电的使用制度，并安排专人巡检记录。 6、国家、行业、地方政府严令淘汰的施工设备、机具和产品一律不得进场。 7、办公区做到“人走灯灭”的制度化管理。 8、实行无纸化办公，用网络系统报送各类文件，网络审批施工方案、查询科 技数据库；使用纸张时尽量两面使用，分类堆放注明。 7.3.4节水与水资源利用 1、签订劳务合同和专业合同时，将节水指标纳入合同条款，并制定用水定额。 针对每个工人生活用水进行月度定量供水，由各包商劳务管理员每月进行充值管 理。超出用水定额后，需各包商自费充值，从而达到节约用水的目的。 2、生活区安装自助洗衣机，既节约用水，又能为工人提供人性化服务。 3、建设工程施工用水安装专用水表，生活区和施工区应分别计量。 189『国家科技传播中心』 《施工组织设计》 3、施工现场、办公区及生活区用水采用节水系统与节水器具，节水器具的配 置达到100%。盥洗池、公共卫生间洗手池使用节水型水龙头，男卫生间使用节水 型小便器；施工区域内设置若干个可移动厕所，并定期清运、消毒。 4、场地四周设置雨水沟和沉淀池，收集地面雨水循环再利用，用于场地洒水 降尘、洗车机冲洗车辆、临时消防用水及绿化浇灌，减少自来水的使用。 5、对施工现场的污、废水等非传统水源进行回收并进行综合处理，提高水循 环利用率，减少污、废水排放量。食堂用水池、民工用的洗涤池安装节水龙头。 6、现场不得排放污水，除可循环利用的非传统水，其余废水均使用专用车辆 进行外运，由专业公司进行处理后，须经测试合格后排入市政管线。 7.3.5节材与材料资源利用 1、就近取材原则：各种材料尤其大型材料要明确记录来源，施工现场500公 里以内生产的建筑材料用量占建筑材料总重量的80%以上。 2、建立健全的机械保养制度、限额领料制度及建筑垃圾再生利用制度。 3、办公区设三色垃圾桶，与生活垃圾分类存放。可能造成二次污染废弃物单 独贮存、设醒目标识。 4、现场办公和生活用房采用周转式活动房，使用集装箱临时用房，现场围挡 应最大限度地利用已有围墙，或采用装配式可重复使用围挡封闭。临时围挡材料 的可重复使用率达到80%以上。 5、采用管件合一的脚手架和支撑体系，保证安全并杜绝材料丢失浪费。 6、现场临建设施，安全防护设施定型化、标准化、工具化。 7、现场办公用纸应分类摆放，纸张两面使用，废纸进行回收。 8、样板先行制度，每道工序施工前制作实体样板。 7.4技术措施 技术措施包括如下方面： 1、采用有利于绿色施工开展的新技术、新工艺、新材料、新设备； 2、采用创新的绿色施工技术及方法； 3、采用工厂化生产的预制混凝土、配送钢筋等构配件； 4、项目为达到方案设计中的节能要求而采取的措施等。 7.4.1节能与能源利用的技术措施 7.4.1.1节能措施 优先使用国家、行业推荐的节能、高效、环保的施工设备和机具，如选用变 190『国家科技传播中心』 《施工组织设计》 频技术的节能施工设备等。 在施工组织设计中，合理安排施工顺序、工作面，以减少作业区域的机具数 量，相邻作业区充分利用共有的机具资源。安排施工工艺时，优先考虑耗用电能 的或其它能耗较少的施工工艺。避免设备额定功率远大于使用功率或超负荷使用 设备的现象。 7.4.1.2机械设备与器具 1、机械设备管理制度，开展用电、用油计量，完善设备档案，及时做好维修 保养工作，使机械设备保持低耗、高效的状态。 2、功率与负载相匹配的施工机械设备，避免大功率施工机械设备低负载长时 间运行。机电安装可采用节电型机械设备，如逆变式电焊机和能耗低、效率高的 手持电动工具等，以利节电。 3、安排工序，提高各种机械的使用率和满载率，降低各种设备的单位耗能。 7.4.1.3生产、生活及办公临时设施 1、场地自然条件，合理设计生产、生活及办公临时设施的体形、朝向、间距 和窗墙面积比，使其获得良好的日照、通风和采光。 2、用房墙体、屋面使用隔热性能好的的材料，减少夏天空调、冬天取暖设备 的使用时间及耗能量。 3、节电宣传，施工区用电采用自动定时和手动相结合的方式，加强现场巡视， 禁止无作业区域长明灯。 4、照度不宜过高或过低。 5、办公区无人时，关闭电脑、打印机、照明灯、空调等。办公室减少纸张浪 费，纸张可采用双面使用。 7.4.1.4施工用电及照明 1、用电优先选用节能电线和节能灯具，临电线路合理设计、布置，临电设备 宜采用自动控制装置。 2、设计以满足最低照度为原则。 7.4.2节地与施工用地保护技术措施 1、城市管理部门规定的临建限高范围内，搭设两层轻钢活动板房，作为办公 区及生活区用房；两层建筑比单层建筑用地量少一倍，最大限度地减少临建用地 在办公区及生活区设置绿化区，对办公区非常用区域采用干铺格栅式地砖方式， 增加绿地面积。 191『国家科技传播中心』 《施工组织设计》 2、设置单独硬化场地，有毒材料密封单独存放，防止腐蚀污染土壤。 3、场内道路进行硬化处理，防止土壤流失，同时防止运输材料遗撒造成土壤 污染。 4、合规范规定要求的区域设置专用化学品库房，并四周全封闭，地面采用混 凝土现浇板，所有油品、用油的机械设备下方设置接油盘，防止油品污染土地。 7.4.3节材与材料资源利用技术措施 7.4.3.1节材措施 1、工进度、库存情况等合理安排材料的采购、进场时间和批次，减少库存。 2、材料堆放有序，储存环境适宜、整齐、美观，措施得当、建立健全保管制 度、责任落实。 3、合适的材料运输工具、装卸方法，防止损坏和遗洒。根据现场平面布置情 况就近卸载，避免和减少二次搬运。 4、技术和管理措施提高模板、脚手架等的周转次数。 5、安装工程的预留、预埋、管线路径等方案。 6、取材，施工现场 500公里以内生产的建筑材料用量占建筑材料总重量的 70％以上。 7.4.3.2结构材料 1、预拌混凝土和预拌砂浆。准确计算采购数量、供频率、施工速度等，在施 工过程中动态控制。 2、使用高强钢筋和高性能混凝土，减少资源消耗。 3、采用现场加工和场外加工相结合的方式。 4、钢筋配料和钢构件下料方案。钢筋及钢结构制作前对下料单及样品进行复 核，无误后方可批量下料。 5、幕墙钢结构制作和安装方法。采用工厂制作，现场拼装；采用分段吊装、 整体提升、滑移、顶升等安装方法，减少方案的措施用材量。 7.4.3.3围护材料 积极的与业主设计沟通，门窗、屋面、外墙等围护结构的材料性能及施工方 式， 优化屋面和外墙的保温隔热材料的施工方式，例如保温板粘贴、保温板干 挂、保温浆料涂抹等，减少材料浪费。 加强保温隔热系统与围护结构的节点处理，尽量避免热桥效，做到经济适用 192『国家科技传播中心』 《施工组织设计》 7.4.3.4装饰装修材料 1、类材料在施工前，进行总体排版策划，减少非整块材的数量。 2、主、设计进行沟通，优先采用非木质的新材料或人造板材代替木质板材。 3、卷材、壁纸、油漆及各类涂料基层必须符合要求，避免起皮、脱落。各类 油漆及粘结剂随用随开启，不用时及时封闭。 4、及各类预留预埋与结构施工同步。 5、品及木装饰用料、玻璃等各类板材等宜在工厂采购或定制。 6、尽量采用自粘类片材，减少现场液态粘结剂的使用量。 7.4.3.5周转材料 1、选用耐用、维护与拆卸方便的周转材料和机具。 2、选用制作、安装、拆除一体化的专业队伍进行模板工程施工。 3、板工程的方案进行优化，使用可重复利用的模板体系。 4、手架方案采用整体提升脚手架方案。 5、办公和生活用房采用周转式活动房，现场围挡采用装配式可重复使用围挡 封闭，力争工地临房、临时围挡材料的可重复使用率达到70％以上。 7.4.4节水与水资源利用的技术措施 7.4.4.1提高用水效率 1、施工现场用水布置图，明确水源控制部位。 2、工现场喷洒路面、绿化浇灌尽量少的使用市政自来水。现场搅拌用水、养 护用水专人负责，禁止水龙头无人管理。 3、现场供水管网根据用水量设计布置施工用水和消防用水，减少管网和用水 器具的漏损。 4、设备、车辆冲洗用水必须设立循环水池。施工现场办公区、生活区、施工 的生活用水采用节水系统和节水器具（洗手间便池冲洗水箱采用手动控制或者感 控制，尽量不采用定时高位水箱、洗车池设置沉淀池及循环池，排水沟设置沉淀 蓄水池，保证现场用水循环使用），安装计量装置。 5、工现场用水量较多的部位或过程（如砼养护、砂浆的搅拌、抹灰及其它湿 作业等）进行重点控制，可行时采取新工艺、新材料等，提高水资源的利用率。 6、员工素质教育，提高员工节水意识。 7、用水定时供给，浴室内禁止洗衣服。 8、检查监督，避免跑、冒、滴漏和常流水现象。 193『国家科技传播中心』 《施工组织设计》 7.4.4.2用水安全 在非传统水源和现场循环再利用水的使用过程中，进行水质检测，确保避免 对人体健康、工程质量以及周围环境产生不良影响。 7.4.5环境保护主要技术措施 总平面管理 序号 管理界面 管理要求 1 共性要求 办公区、堆放区、加工区等均封闭管理。 2 临建 设置围墙、大门、办公室等临建设施，保证现场整洁、完好、美观。 3 标识牌 布置“八牌一图”，明显位置设日进度提示牌、倒计时警示牌、安全 警示牌等。 4 材料堆放 符合总平面图要求，不得随意占用道路。 5 场容 道路、排水通畅，场地整洁、干净，主要道路硬化，修建排水沟和沉 淀池，暂不开发土地进行临时绿化。。 6 卫生 1.专人每天对现场及周边道路清扫、洒水降尘，保持干净清洁。 2.定期清理排水沟与沉淀池，定期对浴室、厕所等卫生设施、排水沟 及阴暗潮湿地带进行投药、消毒，防止鼠害及传染病发生。 3、定期清除杂草，对绿化进行维护、浇水和补充。 采购绿色建材，控制辅助用材有害元素限量。改进工艺，加强材料节约。就 地取材和就近取材，减少材料运输造成的能源消耗和环境影响。加强施工废弃物 分类管理和回收再利用，每季度计算废物回收率并制表总结、分析。鼓励节约材 料，奖罚到人。 现场设置封闭式垃圾站，工作面和现场产生的垃圾及时清理，分类存放在垃 圾站，由环卫专业公司定期清运至消纳站。以便集中处理减少对环境的影响。零 星建筑垃圾袋装化，用密封式圈筒稳妥下卸建筑物内垃圾，严禁抛掷。办公区和 生活区设分类垃圾桶。 具体详见《国家科技传播中心工程绿色施工方案》。 8.主要管理措施 8.1总承包管理措施 项目部将根据多年来从事总承包管理的经验，并通过借鉴国内外优秀的管理 经验，结合自身的特点，建立起一套成熟高效的总承包管理模式。以人才为根本 以管理为后盾、以技术为保证，秉承“诚信、效率、学习、创新”的价值观，并 突出坚持强化自身的行动力、执行力文化，发扬坚韧与执着、学习与主动、团队 194『国家科技传播中心』 《施工组织设计》 与协作、务实与细致、科学与人文的务业之道，并逐步形成了具有自身特色的 “总部服务控制、项目授权管理、专业施工保障、社会协力合作”的总承包项目 管理模式和“前期策划服务、过程精品服务、售后满意服务、后期延伸服务”的 大服务模式。 8.2保证工期措施 本工程将采用立体施工计划管理模式，建立完善的计划体系是掌握施工管理 主动权、控制施工生产局面，保证工程进度的关键一环。本项目的计划体系由总 进度控制计划和分阶段进度控制计划组成，总进度控制计划控制大的框架，必须 保证按时完成，分阶段控制计划按照总进度控制计划排定，只可提前，在安排施 工生产时，按照分阶段目标制定周、月、分部进度计划、总控进度计划。 8.3保证质量措施 1、建立质量保证体系 2、建立质量制度 建立各种制度以保证工程质量。如工程项目样板制、工程项目质量三检制、 工程项目实测实量制、工程项目质量例会制、工程项目质量奖罚制五项制度。 3、严格落实各项制度 4、创优策划 8.3.1. 总承包质量管理体系 本工程质量管理体系是以项目经理为领导，质量总监负责，质量部主体，工 程部其它部门配合的立体管理体系。在质量管理体系中，包括总包自有分包，专 业分包商，均有相应的质量责任，通过质量责任的层层分解，最后由总承包来进 行整个工程的质量管理。 8.3.2. 质量管理程序 1、质量保证程序 为了保证本工程的质量目标，将从项目上技术、人员、材料、工艺、机具各 个方面落实质量要求，从而确实保证工程质量。 2、过程质量管理程序 质量管理属于过程中管理，在工程施工过程中，项目部无时无刻不在重视质 量问题，并制定了一套合理且有效的过程质量管理程序。 3、监督分包商达到质量要求 195『国家科技传播中心』 《施工组织设计》 8.3.3. 质量管理制度 8.3.3.1 质量教育制度 为了保证参与本工程的所有人员树立正确的质量意识，意识到身上的质量责 任，项目部在入场后开始一系列的质量教育活动。 8.3.3.2 样板领路制度 各项（工序）开工前，由项目专业责任师根据专项施工方案和技术交底及现 行的国家规范、标准要求，组织人、机、料进行样板分项（工序）施工，并由分 包队伍填写分项（工序）样板记录，总承包质量部复检后，报监理、业主验收合 格后，组织全面施工。 8.3.3.3质量检查制度 1、建立质量例会制度、质量会诊制度、质量讲评制度。 2、样板先行制度，由项目经理部的责任工程师，根据专项方案、措施交底及 现行的国家规范、标准，组织作业队伍进行样板分项（工序样板、分项工程样板 样板墙、样板间、样板段等）施工，样板工程验收合格后才能进行专项工程的施 工。 3、建立“三检制”和检查验收制度，在施工过程中我们将坚持检查上道工序、 保障本道工序、服务下道工序，做好自检、互检、交接检；遵循作业队伍自检、 总包复检、监理验收的三级检查制度；严格工序管理，认真做好隐蔽工程的检测 和记录。 4、建立挂牌制度，包括技术交底挂牌、施工部位挂牌、成品和半成品挂牌等。 5、建立质量问题追究制度。 6、建立质量奖惩制度。 7、实施包括材料质量控制、检验、测量和试验设备的控制、不合格品的控制、 施工工序质量控制、工程质量考核的全过程施工质量控制。 8.3.4. 质量资料管理 总承包方设专职资料管理员，负责过程验收档案资料及内部检查资料收集、 整理、标识、编目、归档。 总承包资料管理员，将依据政府有关文件和项目质量计划的要求指导各分包 完成技术资料的管理工作，并定期检查各分包商技术资料完成情况。 196『国家科技传播中心』 《施工组织设计》 8.4技术管理措施 1.建立技术管理责任制，明确职责与分工。 2.贯彻落实各种制度。如图纸会审制、设计交底制、施工交底制、试验管理 及技术资料管理制等。 3.新技术、新材料推广应用与管理工作。 8.4.1. 总承包技术管理体系 根据现场施工技术管理的范围和性质划分，本工程技术管理主要包括：技术 协调管理、图纸会审、深化设计和设计协调、设计变更及工程洽商管理、施工技 术交底管理、施工组织设计（方案）管理、工程试验管理、施工技术资料管理等 部分。 本工程按照总承包管理的模式，由总工程师牵头对整个工程，包括项目经理 部其它部门、总包自有分包商、专业分包商，进行全面的技术管理，协助设计进 行图纸的深化，为业主的节能创效提供技术支持。 总承包技术管理体系 8.4.2. 技术协调管理 技术协调需着重在以预控为主，强调技术综合协调能力，它主要体现在以下 三个方面。 8.4.2.1 技术协调管理的全面性 作为总包除对自身承包范围内的工程技术管理外，更重要的是对其他专业承 包商的技术协调管理，具体如下： （1）结构工程与建筑工程的技术协调； （2）结构工程与机电各专业的技术协调； （3）机电各专业内部的技术协调； 197『国家科技传播中心』 《施工组织设计》 （4）本工程与外部市政管线的技术协调； （5）本工程设备安装的技术协调。 8.4.2.2 技术管理的前伸与后延 在施工中，项目部不仅重视其施工的内在质量，而且通过技术准备协调向前 延伸到其技术思想的领会，向后延续到其使用功能和寿命的保护，通过技术的综 合协调，确保建筑物达到其应有的功能和寿命。在技术管理工作中，要求充分理 解设计师与业主设计意图，从建筑的功能性、适用性等方面进行施工组织设计， 在保证施工质量的前提下，为业主提供更满意的服务。 8.4.2.3 深化设计管理 项目部在丰富的经验积累下，培养了一大批具有相当专业素养的深化设计技 术人员，对于本工程，从结构、钢结构、装饰装修、机电等各专业均深入挖掘， 优化其施工组织与工艺，缓解设计压力，综合设计时间，保证本工程的连续高效 施工，并争取为业主换来满意的效益。 8.4.3. 图纸会审、设计变更、工程洽商管理 8.4.3.1 图纸会审管理 欲达到预期的质量目标，总包必须充分理解、掌握设计意图和设计要求。对 于工程施工图纸，在下发之后，项目经理部由总工牵头，立即组织项目技术人员 项目管理人员对图纸从技术合理性、可操作性、图纸内容前后一致性等各个方面 进行审查，及时总结图纸中容易出现歧义的部分，提交业主与设计进行明确，保 证能够正确无误的理解设计意图，将图纸中不明确部分解决在施工之前。 图纸会审工作流程 8.4.3.2 设计变更与工程洽商管理 本工程内存在较多分包商，其管理体系和管理组织各不相同，为此总包设专 198『国家科技传播中心』 《施工组织设计》 门的技术责任工程师对工程的全部变更及洽商进行统一管理。设计变更由总包统 一接收并及时下发至分包商，并对其是否共同按照变更的要求调整等工作进行评 议处理。同时各家分包商的工程洽商以及在深化图中所反映的设计变更，亦需由 总包汇总、审核后上报，工程师批准后由总包统一下发通知专业分包商。工程变 更管理过程中，总包负责对变更实施跟踪核查，一方面杜绝个别专业发生变更， 相关专业不能及时掌握并调整，造成返工、拆改的事件发生，另一方面还要监督 核实工程变更造成的返工损失，合理控制分包商因设计变更引起的成本增加。 本工程设计变更与工程洽商管理流程 8.4.4. 技术交底管理 技术交底必须以书面形式进行，填写交底记录，审核人、交底人及接受交底 人应履行交接签字手续。 8.4.5. 施工组织（方案）管理 作为工程实施阶段的施工组织设计是具有指导性的重要管理文件，总包将组 织编制实施阶段的施工组织总设计，提供各阶段的施工准备工作内容，对人力、 资金、材料、机械和施工方法等进行科学合理的安排，协调施工中各施工单位、 各工程之间、时间与资源之间、各资源之间的合理关系。 8.4.5.1 施工组织设计 施工组织设计是用来指导拟建工程项目施工全过程中各项活动的技术、经济 和组织的综合性文件。 199『国家科技传播中心』 《施工组织设计》 作为工程组织施工阶段具有指导性的重要管理文件，总包将在投标阶段施工 组织设计大纲的基础上，进一步深化搜集整理有关工程技术资料，编制实施阶段 的施工组织总设计，提供各阶段的施工准备工作内容，对人力、资金、材料、机 械和施工方法等进行科学合理的安排，协调施工中各施工单位、各工种之间、资 源与时间之间、各项资源之间的合理关系。 8.4.5.2 分项工程施工方案 分部分项工程施工方案是以分部分项工程为编制对象的技术、经济和组织的 综合性文件。以施工组织总设计大纲和工程施工计划为依据编制的，针对具体的 分部分项工程，把单位工程施工组织设计进一步具体化，对分部分项工程的管理 实施动态管理。总包的技术部将根据工程目标的要求分阶段逐个对专项方案进行 审核，并根据业主、监理、设计院的要求进一步完善和补充。 8.4.5.3 施工组织设计与方案编制制度 施工组织设计、施工方案应该遵照监理工作规程进行报审，经审批同意后方 可执行。落实执行可采用交底会、书面形式。施工组织设计、方案一经同意，总 包必须严格遵照执行。 施工方案是依据施工组织设计的施工方法而编制的施工工艺。而技术交底是 依据方案针对操作层的工艺交底，是针对工序的操作和质量控制。方案与技术交 底的执行工作将主要由分包商完成，而总包的工程管理将主要集中在工程总体的 协调管理。 8.4.6. 试验管理 现场检验、试验管理工作由总包统一进行组织，按专业划分，各专业分包商 负责其自身的所有施工试验及进场原材料的复试，总包工程部的相关专业工程师 或物资部的材料工程师对所有试验和材料复试进行见证监督。 8.4.6.1 监理与总包的见证检查 各专业分包商负责其自身的所有施工试验及进场原材料的复试，总包及监理 对所有试验和材料进行见证监督。对于需要有见证取样和送样规定要求的试验项 目，在取样和制样的过程中，总包相关专业工程师或物资部的材料工程师将遵照 “总承包项目检验、试验管理程序”的规定，邀请监理工程师到现场检查。 8.4.6.2 试验取样与送检 项目经理部的总工程师负责组织各个分包商的项目技术负责人按照“总承包 项目检验、试验管理程序”的规定，和监理单位共同制定整个工程的施工试验和 200『国家科技传播中心』 《施工组织设计》 原材料的复试的有见证取样与送检计划。总包将按照现场规范、业主代表及监理 工程师的要求，监督分包商进行所有施工试验和原材料复试工作，及时汇总、整 理有见证试验报告，将结果通知业主与监理工程师，并检查分包商的试验原件存 档情况；同时，建立“检验、试验工作记录表”计算机自动存储试验记录，以便 随时备查。 8.4.7. 技术资料管理 技术管理资料是工程建设和工程竣工交付使用的必备条件，也是对工程进行 检查、验收、管理、使用、维护的依据。技术资料的形成与工程质量有着密不可 分的关系。 在技术资料的组织协调管理工作中，总包将严格遵照按照北京市建委、质量 监督站、北京市城市档案馆的规定以及国标系列工程质量验收标准的要求进行。 结合本工程的特点，拟配合业主在工程开始，就各类工程技术资料的格式、报批 签字和归档等流程进行细致梳理，建立程序性工作制度。 8.5安全保证措施 8.5.1. 安全管理保证体系 本工程将以项目经理为第一责任人，项目安全总监主管项目安全管理体系， 由于安全管理是项目管理的重中之重，总部安全部将对项目安全管理提供全程支 持。 为确保制定的安全管理措施的有效实施，项目经理部设安全部，全面负责该 工程的安全生产、文明施工与环境保护管理工作。安全总监在接受项目经理领导 的同时，还受总部安全监督部垂直管理，实行安全的垂直管理。 8.5.2. 安全管理制度 1、建立安全教育和持证上岗制度，安全教育覆盖所有在施人员，各级年审、 教育、培训均必须考试合格、签发合格证后持证上岗，不合格者不准上岗。 安全资料下发 批阅教育考卷 上报安全部备案 组 特种工人培训教育 填写教育卡 织 安 教育资料下发 特种工人培训教育 上岗证 上报安全总监备案 全 填写教育卡 教 育 三检查 特种工人培训教育 班前工具检查 责任工程师监督检查 日安全注意事项 安全教育流程 201『国家科技传播中心』 《施工组织设计》 2、建立安全活动制度，包括班前安全生产讲话、周一安全教育、每周生产例 会安全讲评、每月安全全员学习、节假日、重大政治活动安全教育、针对特殊情 况的安全教育等。 3、建立安全生产协议书制度，劳务队伍必须与总承包签订安全生产协议书， 作为合同附件，明确总承包、劳务队伍安全生产责任，保证安全生产工作的严肃 性，避免以包代管、以罚代管。 4、建立重大危险源识别制度，每个分项工程开始前，总包单位与分包分供单 位一起对重大危险因素进行辨识并采取相应控制措施。 5、特别重视安全技术交底制度落实，所有施工活动必须进行安全技术交底； 要求交底人、被交底人亲笔签字，安全总监审核、监督，内容全面、准确、有针 对性和可操作性，必须逐级下达到作业班组全体人员。 6、安全检查和隐患整改制度，实行定期安全检查、突击检查与特殊检查形式 相结合的方式，查出的安全隐患必须定措施、时间、整改人员，并作好消项记录 保证安全生产可靠性。 7、建立安全验收制度。 8、建立安全生产奖罚制度。 9、建立劳动保护管理制度，尽可能采取各种措施为员工提供有力的安全保障、 作业条件。 10、建立安全物资审核制度，所有安全物资采用符合政府要求的指定合格分 供方产品，要求提供产品鉴定报告、检测报告、说明书等资料；劳务队伍自行采 购的安全设施、劳动保护用品总包要验证、登记归档。 8.5.3. 安全管理保证措施 8.5.3.1临边、洞口安全防护 本工程临边、洞口有基坑周边、楼层周边、屋面周边、上下跑道和通道两侧 边、卸料平台外侧边、预留洞口、电梯井口、安全通道出入口、楼梯平台口，均 设防护栏杆或采用木板覆盖，分层或分段验收。 基坑周边、楼层周边和屋面周边防护栏杆采用公司标准化产品或采用钢管搭 设，搭设高度1.2m。 8.5.3.2脚手架作业防护 1、结构和装修施工阶段采用的外脚手架、施工操作架、外防护脚手架的搭设 均应满足现行《建筑施工扣件式钢管脚手架安全技术规范》的要求，编制相应施 202『国家科技传播中心』 《施工组织设计》 工方案。 2、墙柱钢筋绑扎及混凝土浇筑作业面防护 作业面脚手架立杆间距和每步高度均≤1.8m，底部设扫地杆、竖向加斜撑。 作业面满铺与小横杆绑扎固定的脚手板，并设高度≥180mm挡脚板和高≥1.2m的 防护栏杆（≥两道），其内侧满挂密目安全网，脚手板下满挂水平网。2m以上脚 手架或大钢模设上下爬梯。 8.5.3.3模板堆放、吊运、装拆安全措施 木模板 1、堆放 单片木模板宽度小于4m，大面积单片模板有专门的防护架或平放在地面上。 平放时距模板两端1/6长度处用通长100×100mm2木方垫起（雨天用塑料布遮 盖），背面用红漆标注其编号，堆放高度≤1.5m。 2、吊运 木模板至少要有两个吊点，超过4m的必须增加吊点。 3、模板周转 8.5.3.4个人防护 1、个人穿戴方面 现场所有人员必须戴好安全帽，正确、齐全、佩戴、使用个人防护用品，遵 守各项安全生产规定、劳动保护法律、法规以及有关规程和标准。 2、个人行为方面 必须走安全通道，不得攀爬脚手架、模板等；严禁坐、站在起吊物上。 3、高空作业方面 2m以上的高处作业人员必须系安全带，并要扣挂在可靠物体上，高挂低用， 必须穿好防滑鞋，工具、配件放在工具包内，严禁放在模板、脚手架上，上下工 具、配件用绳栓传递。设立安全警戒区，专人巡视检查，无关人员不得在警戒区 内。 4、电、气焊作业方面 必须开动火证，并有防火措施、专人看火；穿绝缘鞋、戴绝缘手套、面罩及 防护镜。 5、违章指挥方面 203『国家科技传播中心』 《施工组织设计》 对管理人员的违章指挥、强令冒险作业，应拒绝执行，对违反法律、法规的 行为有权检举和控告。 8.5.3.5临时用电安全措施 1、共性要求 序号 内容 1 本工程实行三级供电、分级保护、分级设漏电保护装置。 2 二、三级配电箱距离≤30m。 3 三级箱与其控制设备距离≤5m。 4 用三级箱从二级箱取电。 5 通道照明用安全电压。 6 用TN-S三项五线制接零保护。 所有临电设施、设备、电线等每周检查、整改一次，必须保证其处于完好、正常 7 工作状态。 2、临电设施、设备保护 序号 设备名称 内容 1 配电箱 作防砸、防雨雪棚，并加围栏，箱内、周围严禁放置杂物。 2 箱式变压器 下部做砼台，设排水坡度；外侧搭设防护栏杆，设防护门。 3 高压线 必须有防砸架，且有搭设方案， 4 电缆 穿钢管临时保护。 5 作业面电源线 架空，严禁拖地。 6 其它 凡达不到规定最小距离时，必须采用可靠的防护措施。 3、接零保护 序号 名称 内容 1 供电回路 末端做重复接地，线路过长要增加重复接地点。 2 用电设备 金属外壳、支架和底座接零保护。 3 使用电线 用黄/绿双色线，严禁黄/绿双色线做相线或零线用。 4、用电设备保护 204『国家科技传播中心』 《施工组织设计》 序号 设备名称 内容 1 固定设备 按总平面图布置，做到“一机、一闸、一漏、一箱”。 2 手持电动工具 选用绝缘型工具。 1、专用箱、单独设开关。 2、接线牢固可靠。 3、一、二次侧防护罩、绝缘护套完好。 4、二次线长度≤30m。 3 电焊机 5、双线到位，不得借用钢管、钢筋等材料做工作相线。 6、严禁使用外罩不全的电焊机。 7、交流电焊机安装专用触电保护装置。 8、临时停电、停工休息时，拉闸加锁。 4 碘钨灯 必须接保护零线。临时停电、停工休息时，拉闸加锁。 8.5.3.6通道安全措施 1、斜道 必须有方案、稳固措施。斜道面上每 250～300mm设一道厚20～30mm的防滑 条；两侧、休息平台外围均设≥180mm高挡脚板，防护栏设置要符合临边防护共 性要求，斜道设剪刀撑、横向斜撑，外挂密目安全网。斜道宽度≥1.5m，坡度 1：3。 斜道搭设示意图 2、通道口防护 结构施工至二层，所有通道口（含外用电梯进出口）搭设双层安全防护棚： 长3--6m，宽于通道两侧各1m，高度≥4m，双层满铺≥5mm厚脚手板，层间间距 ≥200mm；外立杆间距1.2m，两侧以密目立网封闭。 205『国家科技传播中心』 《施工组织设计》 3、外用电梯进料口 首层进料口设长度≥2m防护棚，另三个侧面封闭；每层卸料平台两侧设1.2m 高两道护身栏，并设挡脚板和设防护门（门高≥500mm，距地≤600mm、≥φ16钢 筋或钢管固定、涂红白相间的警示标志），防护门固定牢固,外侧距电梯出料门 ≥300mm。吊笼出入口设安全门，两侧有安全防护。人员进出电梯，必须把防护 门拉至底部，电梯司机对此监控。 电梯在楼层出入口防护剖面图 梯笼提拉 安全门 滑轮及对重 电梯梯笼 2400×1650 ×2700 楼层提拉安 全门 2400MM 1.2M 安全距离 100MM 电梯厅 0.3M 2600MM 电梯在楼层出入口防护剖面图 电梯在楼层出入口防护正立面 电梯厅纵向混凝土梁 提拉门 滑轮及对重 滑轨 1.2M 楼层提拉 式安全门 0.3M 电梯在楼层出入口防护正面图 8.5.3.7施工机械安全防护 1、共性要求 （1）大型机械（塔吊、外用电梯） 1）措施、验收：必须制定施工方案，必须包含群塔作业防碰撞措施和临近项 目、建筑物、高压线、道路的覆盖防护措施；必须按规定进行验收合格后方可使 206『国家科技传播中心』 《施工组织设计》 用。 2）装、拆要求：租赁、安装、拆除、顶升必须由具备资质单位、有证操作人 员进行，且装、拆必须是同一家队伍施工，有施工机械安装、使用、检测、自检 记录。 3）安全装置要求：塔吊（四限位、两保险等）、外用电梯的安全装置必须定 期检查，要求齐全、灵敏、可靠，必须做可靠接地。 （2）中小型施工机械 按相应规定操作，防护装置安全有效，保证一闸、一机、一箱，安全操作规 程上墙，专业人员执证上岗，经项目安全部验收合格后方可使用，不得使用无柄 的焊、割工具。 2、塔吊 对专职塔吊司机、起重信号工做好专项交底；按照塔吊作业十不准执行，确 保驾驶室内24小时有司机值班，认真做好交接班记录，必须当面交接班；使用对 讲机，放慢操作速度，明确指令后进行操作；当达到 6级风（风速10.8～13.8 米/秒）时，必须停止塔吊作业。 低位塔吊臂架端部与高位塔身距离≥2m，高塔起重臂下端距低塔起重臂拉杆 上端高差≥2.5m。对每台塔吊工作区进行合理划分，尽可能避免出现塔吊交叉工 作区。 3、外用电梯 电梯、通道平台架与建筑物拉接牢靠，出入口搭设防护棚，电梯门与结构防 护门距离≥300mm。 4、常用中小型施工机械 （1）搅拌机：搭设防砸、防雨操作棚，使用前固定，不得用轮胎代替支撑。 启动装置、离合器、制动器、保险链、防护罩齐全完好。停机前料斗升起时，必 须挂好料斗保险链。 （2）卷扬机：搭设防砸、防雨的专用操作棚，设牢固地锚固定机身，传动部 分安装防护罩，严禁使用开口拉板式滑轮。卷筒上留五圈钢丝绳作为安全绳，不 得用其进行施工作业，楼层板面通过的钢丝绳，设防护罩。 （3）木工机械：严禁带手套操作木工机械，严禁混用木工机械、使用多功能 木工机械。圆锯的锯盘及传动部位安装防护罩、保险档、分料器；厚度大于锯盘 半径木料，严禁使用圆锯加工。平面刨安全防护装置齐全有效。 207『国家科技传播中心』 《施工组织设计》 （4）钢筋机械：设木板隔离防护，拉直机设置围档与人行通道隔离。 （5）砂轮切割机：设单项开关，装≥180°防护罩和牢固工件托架，不能当 打磨工具使用。 8.5.3.8大型设备吊装施工安全措施 1、吊索具选择 大型设备装卸车、吊装所用吊索必须计算，安全可靠。校正用的缆风绳选 Φ13mm钢丝绳，手动倒链选1.5～2吨。 2、保养 钢丝绳、手动倒链使用一段时间后要检查、保养，确定其降低受力标准使用 或报废。 3、报废标准 8.6消防管理措施 1、贯彻国家与地方有关规定，建立项目部消防责任制。 2、制订有关管理制度。如消防检查制、巡逻制、奖罚制等。 3、签订总分包消防责任协议书。 4、教育与培训计划的制定。 5、其他消防工作的要求。如消火栓设置、暂设生活用房的消防要求等。 6、建立严格的出入管理制度，现场供工人出入的大门口设置考勤刷卡机，施 工人员出入必须凭有效的出入证卡刷卡进入。 7、加强关键区域出入管理。 8、建立来客登记制度，任何单位来客进入现场均需将身份证交给门卫领取进 入凭条，事毕拿凭条换取身份证。 8.7 CI管理措施 1、总平面管理 208『国家科技传播中心』 《施工组织设计》 序号 管理方面 措施 1 共性要求 办公区、堆放区、加工区等均封闭管理。 按业主和公司要求整洁、完好、美观设置围墙、大门、办公室等临建 2 临建 设施。 布置“九牌二图”（详见后续内容），明显位置设日进度提示牌、倒 3 标识牌 计时警示牌、安全警示牌。 4 材料堆放 符合有关安全要求和总平面图要求，不得占用道路。 5 场容 道路、排水通畅，场地整洁、干净，主要道路硬化。 1、专人每天保持现场干净清洁。 2、专人每天负责场外责任区道路管理及保洁。 6 卫生 3、专人每天对现场内及周边道路清扫、洒水。 4、卫生设施、排水沟及阴暗潮湿地带，定期投药、消毒，以防鼠害 及传染病发生。 2、其他措施 施工人员：遵守有关文明施工规定，统一着装，胸前配戴证件，言行举止文 明、精神饱满、服从指挥，有良好精神风貌。 材料、机具：材料、工具码各种材料审批后方可进场，符合相关要求。 机械设备：标记、编号明显，周围清洁。 车辆：按规定区域停放，专人指挥车辆出入，严禁场内任意停车。 操作面：操作面及其周围清洁整齐，废旧钢筋头及时收集整理，废弃混凝土 施工及时清运，工完场清。 垃圾：零星建筑垃圾袋装化，及时清运出现场；用密封式圈筒稳妥下卸建筑 物内垃圾，严禁抛掷。 标识标牌：竖好立正，丢失、损坏立即补齐。 8.8 降低成本措施 1、总平面管理 （1）从材料堆场、现场道路等方面，合理布置现场临建，方便施工需求，减 少材料的二次倒运。 （2）合理布置生活区和办公区，提高管理人员工作效率，加强对现场的施工 管控。 2、技术管理 （1）加强对图纸、洽商等过程文件的管理，加强对图纸的深化设计及检测工 209『国家科技传播中心』 《施工组织设计》 作，避免现场出现返工等现象。 （2）加强过程中的技术交底，尤其是对重要工序、技术变更、图纸节点等， 组织各专业管理人员及分包人员进行专项交底，提高大家对复杂节点的了解程度， 以便现场合理组织施工。 （3）及时收集过程施工资料，对发现的技术难点、图纸问题，及时进行反馈， 以便对工期产生影响，发生窝工等现象。 3、现场管理 （1）定期组织工期、质量、安全等专项会议，对现场发生的事情及时给与解 决和处理，对无法解决的事情，及时上报项目领导班子或业主单位，保证现场各 项事情有序开展。 （2）加强对各分包单位的管控力度，加强过程巡检，及时对比工期进度，检 查施工质量，做好过程监督，减少不必要的所示。 （3）做好现场预警，对重大危险源进行必要的防范。 4、合同管理 （1）及时与各家分包分供单位签订合同，保证劳动力、资源的及时有效配置。 （2）通过合同手段，将部分风险合理转移给分包，如专业承包商的工期、质 量等问题。 （3）过程中，随时做好现场与合同的对比，对较大差别的情况及时反馈。 8.9计算机信息化管理（包含BIM管理）措施 8.9.1项目策划实施阶段措施 1、依据有关要求编制项目部的《计算机信息化管理含BIM实施方案》。 2、成立项目部组织架构，明确项目部的各部门和人员风和责任。 3、明确项目计算机信息化管理达到的目标和成果要求。 4、项目的BIM策划阶段需编制BIM实施方案、培训、施工场地布置、临建CI 标准化等。 8.9.2项目实施阶段措施 1、项目管理信息的建立 根据本工程建造过程涉及专业多，管理单元复杂的特点，在本项目创建以总 承包单位为平台的项目信息管理系统，对项目各个信息点实施动态管理。为各参 建单位随时提供工程状态信息查询服务。 210『国家科技传播中心』 《施工组织设计》 2、项目管理信息的内容 工程技术信息：主要包括本工程总体管理规划大纲、深化设计图纸、各专业 施工方案的过程版本、设计变更文件、最终审批版本以及各专业工程技术工作的 过程实施状态等。 工程计划管理信息：主要包括总控计划目标、里程碑节点目标、各专业实施 详细分解计划等。 工程施工管理信息：主要包括工程计划执行状态、质量控制状态、安全实施 状态以及工程检验、试验、验收等重要事件信息。 3、项目管理信息系统的运行 本工程项目信息的采集、审核、录入由专人负责。以周为单位，实施动态更 新。所有登陆用户均设定登陆权限。所有上传资料均单独备份，并记录上传时间。 8.10 成品保护措施 8.10.1建立成品保护组织机构 成品保护的好坏将对整个工程的工程质量产生极其重要的影响,只要重视及进 行好成品保护工作,才能保证工程优质、高速的进行施工,避免为工程带来不必要 的返工和浪费。为此我们将成立以项目经理为领导的成品保护管理组织,配备充 足的人员、材料和设备，并制定有针对性的成品保护制度,协调各专业各工种的 施工，有纪律有序地进行穿插作业。具体成品保护组织机构图。 211『国家科技传播中心』 《施工组织设计》 图8-9成品保护组织结构图 8.10.2各单位各部门岗位职责 序号 部门/岗位 职责 内 容 依据与业主所签订的合同，对整个工程的保护方案进行整体策划，对 各分包的成品保护措施进行审查，并报送给合同中明确的单位进行审 批。总包在与分包签订合同时，会一并将成品保护纳入分包合同中， 1 总包职责 并负责提供总包在成品保护方面的规章制度或工作程序。总包负责对 各分包的工作顺序、作业时间、资源投入进行审查指导并力争使各分 包作业做到科学、有序、高效，加强分包交叉作业、前后作业时的协 调管理工作。 积极编制自己承包范围内的施工方案。在总包的组织部署下，分包商 主动对本分包工程的上道工序的保护要求进行了解；也主动了解下道 工序可能对本分包工作可能致损的因素。在上述调查了解的基础上， 2 分包职责 配合上道工序搞好保护，同时将自己分包的范围内的已完产品的保护 措施编制好，使其在下道工序中得到很好的贯彻，真正做到“谁施 工、谁保护”。 技术成品 制定成品保护措施或方案；对保护不当的方法制定纠正措施；督促有 3 保护负责 关人员落实保护措施。 根据成品保护方案要求，针对不同的部位、材料，给成品保护人员进 各专业工 4 行详细的交底，督促成品保护人员做好各项交接记录、成品保护记 长职责 录，对已完成的成品进行巡视检查。 成品保护 5 负责人职 对进场的原材料、构配件、半成品或成品进行保护。 责 班组长职 6 对上道工序成品进行保护；本道工序产品交付前进行保护。 责 8.10.3一般成品保护措施 措施 具体内容 提前保护，以防止成品可能发生的损伤和污染。如在玻璃幕墙铝框表面贴塑料薄 保护 膜，门口在推车易碰部位，在小推车车轴的高度钉防护条等。 成品包裹：防止成品被损伤或污染。如大理石或高级抛光砖柱子贴好后，用立板 包裹捆扎；楼梯扶手易污染变色，油漆前裹纸保护；铝合金门窗用塑料布包扎； 电气开关、插座、灯具等设备也要包裹，防止施工过程中被污染。 采购物资的包装：防止物资在搬运、贮存至交付过程中受影响而导致质量下降。 包裹 采购单位在订货时向供应商明确物资包装要求。包装及标志材料不能影响物资质 量。对装箱包装的物资，保持物资在箱内相对稳定，有装箱单和相应的技术文 件，包装外部必须有明显的产品标识及防护（如防雨、易碎、倾倒、放置方向 等）标志。 对于楼地面成品主要采取覆盖措施，以防止成品损伤。如大理石楼梯用木板、加 覆盖 气板等覆盖，以防操作人员踩踏和物体磕碰；高级地面用苫布或棉毡覆盖。其它 需要防晒、保温养护的项目，也要采取适当的措施覆盖。 对于楼梯地面工程，施工后可在楼梯口暂时封闭，待达到上人强度并采取保护措 封闭 施后再开放；室内墙面、天棚、地面等房间内的装饰工程完成后，应立即锁门以 212『国家科技传播中心』 《施工组织设计》 进行保护。 9.施工总平面图 9.1现场情况说明 本工程国家科技传播中心项目，位于北京市朝阳区奥林匹克园区，位于中国 科学技术新馆北侧，北辰东路与科荟南路交叉口西北侧。场地西侧及北侧为奥林 匹克森林公园，南侧隔科荟南路与中国科学技术馆相邻，东侧隔北辰东路与居民 区相望。现场东侧和南侧为已完成的正式围挡，西侧为园区环卫做好的临时围挡 东侧、南侧设有大门，作为交通组织出入口。 现场西侧与北侧为奥林匹克森林公园，公园内人流、车流复杂，是施工过程 中重点考虑的因素。 9.2施工现场平面图设计布置原则 施工现场的总平面布置对于工程的现场组织安排至关重要，关系到施工效率 和工程进度，同样也可以体现总承包单位的施工管理能力。针对工程的特殊情况 项目部采取分阶段动态调整的方法，充分考虑工程所有专业承包商的需求，对现 场总平面布置进行合理布置。具体的施工平面布置原则如下： 1、总包对施工现场综合管理，依据工程特点和各施工阶段管理要求，对施工 平面实行分阶段布置，不同施工阶段总平面布置作动态调整，各施工队伍在进行 现场布置时应按照总包的施工平面布置进行统一管理。保证现场材料堆放的合理 有序。 2、按专业划分施工用地，尽量避免各专业用地交叉而造成的相互影响和干扰。 3、本工程施工现场临建规划仅考虑在场区外北侧设业主、总包、监理办公区 和生活区。 4、施工设备和材料堆场按照“就近堆放”和“及时周转”的原则，既考虑到 布置在塔吊覆盖范围内，同时考虑到交通运输的便利，尽量减少材料场内的二次 搬运。 5、合理布置塔吊、混凝土泵等大中型机械设备，以达到最优的使用率。 6、尽量避免对周围环境的干扰和影响。 7、临建布置符合施工现场卫生、环保、安全和消防要求。 8、在满足施工生产需要和北京市政府有关规定的前提下，按照美观、实用、 213『国家科技传播中心』 《施工组织设计》 节约的原则规划临时设施。 9.3施工现场平面布置 依据工程特点和各施工阶段管理要求，对施工平面实行分阶段布置，不同施 工阶段对施工总平面布置作动态调整，主要分为以下几个施工阶段： 1、基坑开挖阶段施工现场平面布置 2、地下结构施工阶段现场平面布置图 3、地上结构施工阶段现场平面布置图 4、二次结构、装饰装修施工阶段现场平面布置图 9.3.1 基坑开挖阶段施工现场平面布置 1、围墙设置：场区周边沿红线整体设置围墙，进行封闭。 2、办公区及生活区设置在场地红线北侧空地，临时围挡沿办公区及生活区四 周设置。 3、出入口：现场在东侧及南侧设置两个出入口，出入口设置门卫及人脸识 别门禁系统，东侧大门内侧设置洗车池，出场车辆必须严格清洗，避免扬尘。门 卫24小时值班，所有车辆进出必须登记，所有人员进出现场应通过门禁闸机。 4、施工机械：现场配置2台长螺旋钻机，4台三轴搅拌桩机，1台长臂挖掘 机，4台挖掘机，4台锚杆钻机，20辆自卸车。 5、施工道路：沿基坑周围设置6m宽钢板路。因南侧基坑靠近围挡，无法设 置道路，故在西侧道路尽头设置汽车回转区，以满足大型运输车辆能够顺利进出 西侧场地。 6、施工料场：土方、桩基施工阶段，在场地北侧设置钢筋料场，西侧设置两 个砂浆罐。 7、土方、桩基施工顺序自西向东进行。出土坡道设置在基坑东侧1#大门处， 出土坡道宽8m。 具体详见：《基坑开挖阶段施工现场平面布置图》。 9.3.2 地下结构施工阶段现场平面布置图 1、施工机械：现场配置 3台TC7052-25塔吊，臂长70m，保证材料垂直运输 需求。 2、施工料场：地下施工阶段，主要在场地北侧和东侧设置钢筋和模板材料加 工区和堆场，3#塔吊覆盖范围内无材料加工场和堆场，主要利用1#塔吊进行倒运。 214『国家科技传播中心』 《施工组织设计》 3、地泵：在场地南侧和北侧共设置3台地泵，满足混凝土浇筑需求 具体详见：《地下结构施工阶段现场平面布置图》。 9.3.3 地上结构施工阶段现场平面布置图 1、施工道路：沿基坑周围设置 6m宽钢板路，肥槽回填后场地南侧空间充足， 故把南侧断头道路修通，形成闭合道路。 2、施工料场：地上施工阶段，主要在场地北侧和东侧设置钢结构材料堆放加 工料场，钢筋桁架楼承板堆放区,幕墙材料堆场以及机电一体化加工场，北侧采 用地下结构阶段留下的钢筋加工区，保证每个塔吊下面有满足自身需求的钢结构 材料堆场。因现场场地狭小，故钢结构开始施工时东南侧二层悬挑钢结构下设置 材料堆场，施工悬挑结构时材料堆场转移到其他合理位置。 3、地泵：在场地北侧设置2台地泵，满足混凝土浇筑需求。 具体详见：《地上结构施工阶段现场平面布置图》。 9.3.4 二次结构、装饰装修施工阶段现场平面布置图 1、施工机械：现场配置2台人货电梯，保证材料垂直运输需求。此阶段塔吊 拆除，施工电梯作为主要垂直运输设备，故悬挑结构下也可进行材料堆场的布置 2、施工料场：二次结构、装修施工阶段，沿场地北侧、西侧及东侧设置材料 加工区和堆场，以满足施工需求。 具体详见：《二次结构、装饰装修施工阶段现场平面布置图》。 10.附图附表 附件1：总进度计划表 附图1：基坑开挖阶段施工现场平面布置图 附图2：地下结构施工阶段现场平面布置图 附图3：地上结构施工阶段现场平面布置图 附图4：二次结构、装饰装修施工阶段现场平面布置图 附图5：地下结构施工阶段临电平面布置图 附图6：地上结构施工阶段临电平面布置图 附图7：二次结构、装饰装修施工阶段现场平面布置图 附图8：临电系统图一 附图9：临电系统图二 附图10：临水平面布置图 215
