职业生涯之一些地质绘图软件分享【篇二】

地质绘图软件合集分享，源于职业生涯资料的梳理。

注：此篇续职业生涯之一些地质绘图软件分享【篇一】

此外，借我老师的一句话与各位共勉：“独立思考，自由思想，更新知识，增长表达。”

居敬持正

10.Surfer

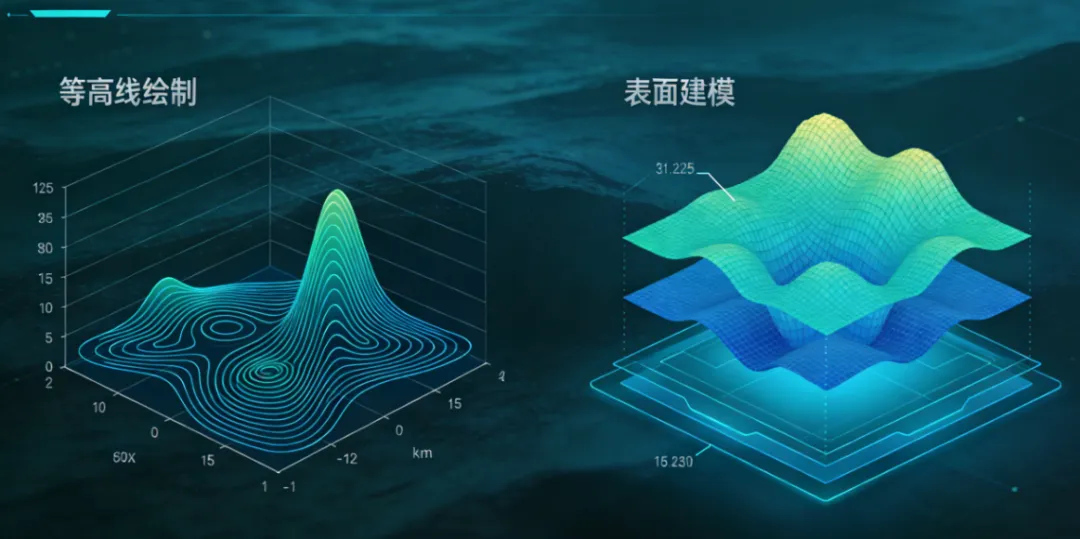

Surfer 是由美国 Golden Software 公司开发的一款强大的科学绘图软件，专注于二维和三维空间数据的可视化、等高线绘制和表面建模。它特别擅长处理 XYZ 数据，通过精确的插值算法生成高质量的图形，是地质、环境、测绘等领域科研与工程人员的得力助手。

特性维度	具体说明
核心定位	二维和三维科学绘图软件，用于空间数据可视化和表面建模。
开发公司	Golden Software
核心功能	数据网格化（插值）、多种地图创建（等高线、3D表面等）、体积与面积计算、LiDAR点云处理。
主要优势	插值算法强大且全面、操作相对简便、成果精度高专业性强、兼容性广泛。
解决问题	将散点数据转化为连续曲面、计算土方量/储量、制作出版级图件、分析空间分布规律。
核心成果	等高线图、三维表面图、阴影地貌图、矢量图、体积报告等。

（1）核心功能

Surfer 的核心价值在于其将离散的测量数据转换为连续、直观且可量化的图形模型的一整套工具。

①强大的数据网格化与插值：这是 Surfer 所有功能的基石。软件提供多达11种插值方法（如克里金法、反距离加权法、最小曲率法等），能将散乱分布的 XYZ 数据点（X、Y 表示平面坐标，Z 表示高程或某种属性值）通过数学算法生成规则的光滑网格（Grid 文件）。这个网格文件是生成等值线图、三维表面图等所有图形的基础 。

②丰富的地图类型与可视化：基于网格文件，你可以创建多种专业地图：

1）等高线图/等值线图：展示 Z 值相等的连线，是地形分析和属性分布研究的核心图件 。

2）三维表面图/线框图：以三维形式直观显示地形起伏或属性变化 。

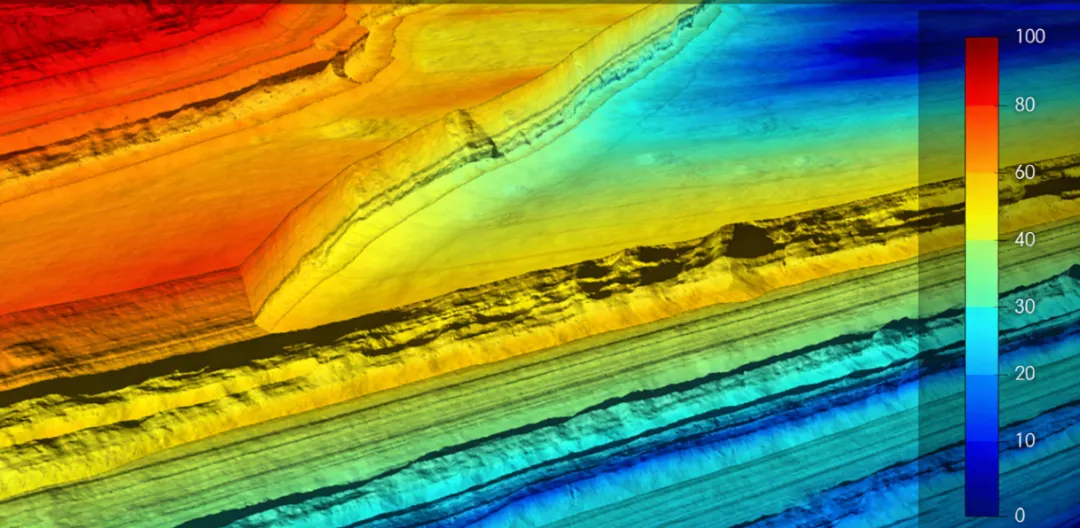

3）影像图/阴影地貌图：通过颜色和光照阴影增强立体感，生成具有相片质量的图件 。

4）矢量图：可用于表示方向场，如水流方向、风向等 。

③精准的空间分析与管理：软件提供体积和面积计算功能，常用于工程中的土方量计算或矿产储量估算 。其坐标系统管理功能非常强大，支持超过2500种预定义坐标系，并可自定义，能轻松完成不同坐标系之间的转换 。此外，Surfer还支持LiDAR点云数据的处理，可以导入 LAS/LAZ 文件并进行过滤、分类和生成网格 。

（2）软件优势

Surfer 的优势体现在其科学性、易用性和输出成果的专业性上。

①降低技术门槛：相比一些复杂的 GIS 或建模软件，Surfer 的界面设计更直观，学习曲线相对平缓。其“地图向导”能引导用户快速创建图形，内置的教程也清晰易懂 。

②保障成果权威：由于其算法经过长期实践验证，生成的图件精度高，可直接用于学术论文发表、工程报告和项目汇报，满足专业领域的严格要求 。

③提升工作效率：软件支持脚本自动化，用户可以编写脚本（如使用内置的Scripter 或通过 Python 调用）批量处理数据或生成图件，极大提升了工作效率 。

（3）解决的实际问题

在科研和工程实践中，Surfer 能有效解决以下关键问题：

①地质储层与非均质性刻画：在油气勘探中，利用其强大的插值和三维显示能力，可以精细刻画储层的三维空间形态和物性参数的非均质分布，为储层评价和井位部署提供关键依据 。

②环境调查中的空间分析：在环境评估中，可以绘制污染物浓度的等值线图，直观展示污染羽的空间分布范围，帮助确定污染源和迁移路径 。

③工程土方计算与场地规划：通过计算两个不同高程网格之间的体积，可以快速准确地估算工程填挖方量，为项目预算和规划提供可靠数据 。

（4）专业的可视化成果

利用 Surfer 可以生成丰富且高质量的可视化成果，以下是几个典型例子：

①综合地形图：将等高线图、影像图与矢量地图叠加，生成信息丰富的综合地形图，用于地理分析 。

②三维地形模型：可以创建并360度旋转查看的三维地形模型，支持录制飞行视频，并能导出为交互式的 3D PDF格式，非常适合成果演示和汇报 。

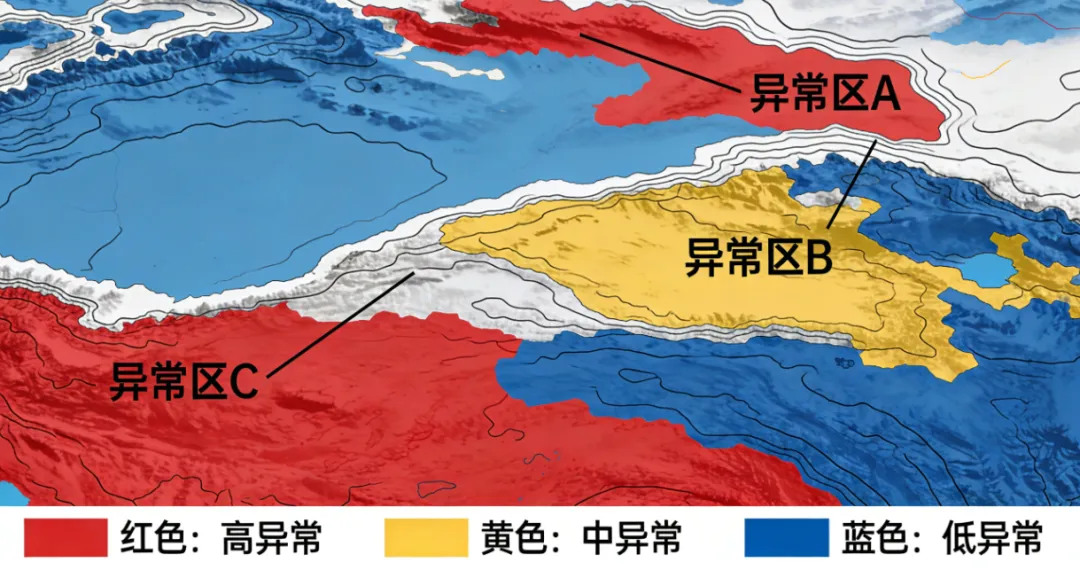

③专业专题图：如地质异常图、地球化学元素分布图、降雨量等值线图等，服务于特定领域的科学研究 。

11.AVS/EXPRESS

AVS/EXPRESS 是一款功能强大的多维可视化开发平台，尤其在地质、地球物理和油气勘探领域有深入应用。它能将复杂的数据转化为直观的立体图形，帮助工程师和科学家“看见”地下结构。

特性维度	具体说明
核心定位	面向对象的多维可视化应用开发平台，用于构建科学和商业应用程序。
开发公司	美国AVS公司，自1988年起持续开发，是可视化技术领域的知名供应商。
核心架构	包含图形显示、数据可视化、图象处理、数据库管理和用户接口五大功能软件包。
主要功能	地震数据体可视化、地震层位与属性建模、复杂地质模型显示、多源数据集成。
主要优势	开放可扩展、支持混合编程、可视化功能强大、支持多平台。
解决问题	复杂地质体描述、三维油气藏精细刻画、地震解释成果验证、勘探开发决策支持。
核心成果	三维地震数据体立体显示图、地震层位与属性模型图、速度深度模型图、地震电影。

（1）核心功能

AVS/EXPRESS 的核心价值在于其将多源、海量的专业数据转化为直观三维图形的一体化能力。

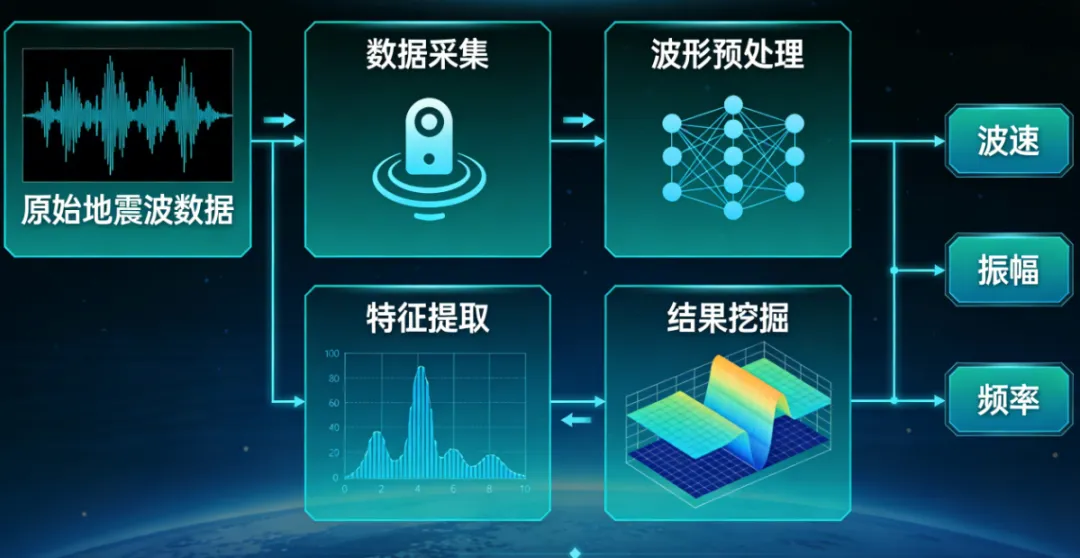

①地震数据三维可视化：软件能够处理庞大的三维地震数据体，实现数据体在三维空间中的任意旋转、平移、缩放。更重要的是，它可以对数据体进行切割、挖空等操作，生成任意方向的垂直剖面和水平切片，便于从不同角度审视地下构造。

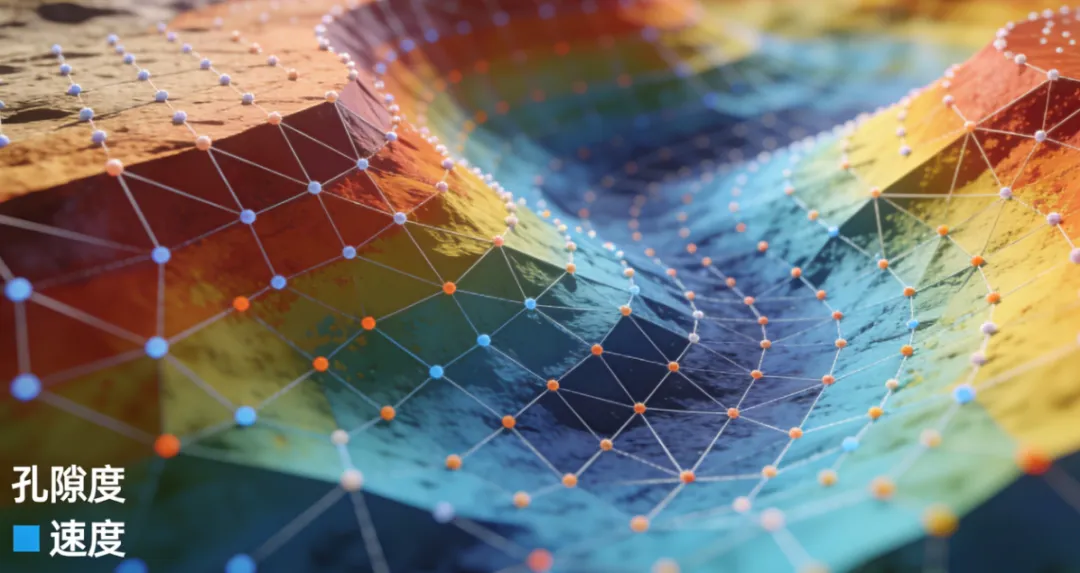

②地震层位与属性建模：软件支持对解释好的地震层位（包括断层）进行三维可视化。利用Delaunay三角剖分等技术，将离散的层位数据生成连续的空间曲面，并能用颜色表征孔隙度、速度等属性的平面分布，实现属性与构造的融合显示。

③复杂地质模型显示：对于速度深度模型等复杂地质模型，软件能进行精确的三维显示。无论是规则网格数据还是不规则散点数据，都能通过合适的算法（如规则六面体或四面体剖分）构建出直观的模型，为叠前深度偏移等处理提供关键依据。

④多源数据集成与综合显示：软件支持在统一坐标系统下，将三维地震数据体、地震层位、断层、井轨迹等多种信息同时加载并融合显示在一个三维场景中。这有助于检验解释方案的合理性，形成综合地质认识。

（2）软件优势与价值

AVS/EXPRESS 的优势体现在其技术领先性、开放性和为复杂问题提供的解决方案效能上。

①开放可扩展的体系结构：软件采用模块化设计，允许用户利用其模块生成向导，轻松地将用C、C++、Fortran等语言编写的已有代码封装成新模块，集成到平台中。这种开放性极大地保护了用户的已有投资并扩展了软件能力 。

②支持混合编程与快速开发：它提供了一个可视化编程环境，开发者可以通过拖放预制组件的方式快速构建应用程序原型。同时，其功能强大的V语言和应用程序编程接口，为开发复杂应用提供了多种灵活手段，显著提高开发效率 。

③强大的工程应用价值：通过三维可视化技术，使地质学家能从不同角度直观理解地下地质现象，显著提高地震勘探和钻探的准确度和成功率。例如，通过“地震电影”技术快速浏览数据体，能在短时间内形成对工区地质结构的整体概念 。

（3）解决的实际问题

在油气勘探开发中，AVS/EXPRESS 是解决以下关键挑战的利器：

①复杂地质体精细描述：对于复杂断块、古潜山等非均质性极强的油气藏，软件的三维建模和可视化能力能够精细刻画其内部结构，为落实圈闭和评价储层提供关键依据 。

②地震解释成果验证与优化：将解释的层位和断层置于三维地震数据体中，通过切割和旋转，可以从各个角度检查解释成果是否与地震反射特征相符，有效发现和修正解释错误，降低多解性 。

③支撑勘探开发决策：生成的高质量三维可视化成果，为multidisciplinary team 的讨论和管理层的决策提供了最直观、可靠的依据，优化井位部署，提高勘探开发效益 。

（4）专业的可视化成果

软件能够生成丰富且专业的可视化成果，是地质研究和决策支持的核心。

①三维地震数据体立体显示图：可以展示整个数据体的空间形态，并能进行透视化处理，清晰显示内部反射结构 。

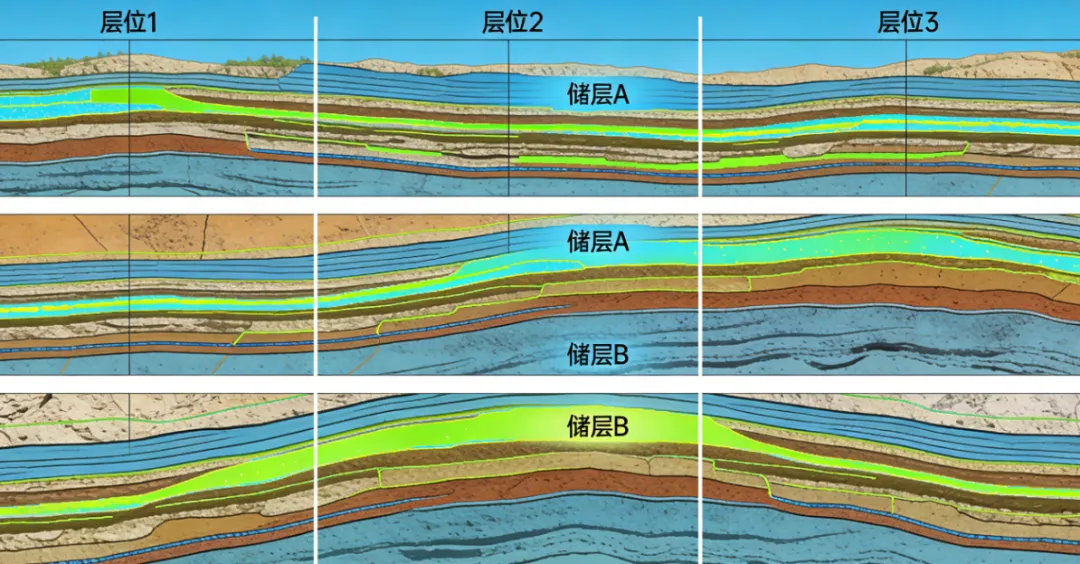

②地震层位与属性融合图：在三维层位模型上，用颜色变化显示属性（如孔隙度）的分布，直观揭示有利储层的展布范围 。

③速度深度模型图：以三维形式展示地下速度场的空间变化，是进行精确深度偏移成像的基础 。

④地震电影：通过连续播放一系列沿特定方向的地震切片，动态展示地质构造和地层的变化，便于快速把握全局地质规律 。

12.GeoFence地质解释与制图系统

GeoFence 是一款在油气勘探开发领域应用广泛的专业地质软件。

特性维度	具体说明
核心定位	地质解释与制图一体化系统，涵盖从数据管理到专业成图的全流程。
开发公司	武汉时代地智科技股份有限公司
核心模块	工区数据管理   (GeoData)、地质符号管理 (GeoSymbol)、单井综合评价 (GeoColumns)、油藏剖面解释 (GeoProfile)、沉积相平面研究 (GeoFacies)、平面等值线绘制 (GeoContour)、开发现状分析 (GeoProduction)、地质栅状图绘制 (GeoFence)。
主要优势	功能全面集成度高、贴合实际工作流、支持三维地质研究。
解决问题	多源数据整合、地质剖面与栅状图制作、沉积相与属性研究、生产动态分析。
核心成果	油藏剖面图、沉积相平面图、等值线图、地质栅状图、生产现状图。

（1）核心功能与技术原理

GeoFence 的核心价值在于其将多源数据整合并转化为专业地质图件的一体化工作流。

①工区数据管理与集成：软件能够统一管理基础数据、测井数据、录井数据、地质数据、钻井数据、生产数据等多种来源的数据，并提供了井斜计算（支持最小曲率法）和深度计算（测量深度、海拔深度、垂直深度转换）等专业工具，为后续分析提供准确的数据基础 。

②专业地质解释与分析：软件提供单井综合评价功能，进行四性关系（岩性、物性、电性、含油气性）分析、沉积微相划分等。其油藏剖面解释模块支持投影剖面、沿井剖面等多种方式建立剖面，并可进行手工地层对比（支持单对单、单对多、多对多连线）和断层绘制（可设置断距、断距名） 。

③平面图件制作与研究：沉积相平面研究和平面等值线绘制模块允许用户选择层位和插值算法，生成沉积相图和各种属性（如孔隙度、渗透率）的等值线图，并可使用形状工具进行修改和填充 。开发现状分析模块可以绘制柱状图、饼状图等，直观展示生产动态 。

（2）解决的实际问题

在油气田地质研究中，GeoFence 能有效解决以下关键问题 ：

①油藏剖面分析：通过生成油藏剖面图，清晰展示地下地层、断层、储层及其含油气性的空间关系，搞清油藏内部结构。

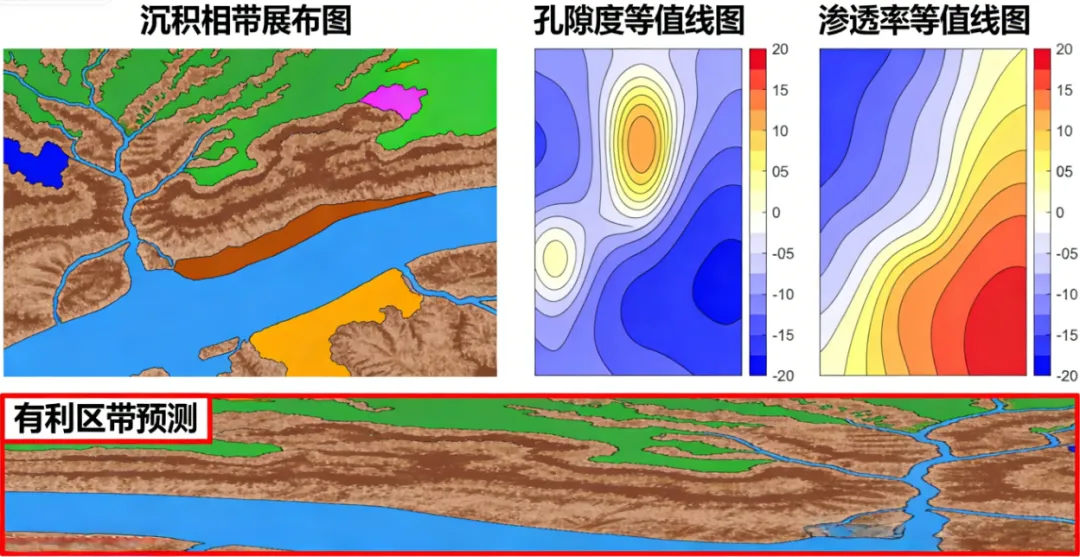

②沉积相与属性研究：利用沉积相平面图和等值线图，研究沉积相带展布和储层物性（如孔隙度、渗透率）平面变化规律，预测有利区带。

③生产动态可视化：通过生产现状图，直观展示油田、区块或单井的产量等生产数据变化，辅助生产管理和决策。

（3）专业的可视化成果

软件能够生成丰富且符合工业标准的可视化成果，是地质汇报和决策支持的核心 。

①油藏剖面图：可以生成展示地层、断层、储层及其含油气性的剖面图，并可进行填充，使地质现象更直观 。

②沉积相平面图与等值线图：可以生成沉积相平面图和各种属性（如砂厚、孔隙度）的等值线图，并以彩色平面图的形式展示其分布 。

③地质栅状图：这是软件的核心成果之一，可以立体展示多口井的井筒轨迹、地层对比和储层连通关系，形成三维栅状图。

④生产现状图：可以生成柱状图、饼状图（可设置为半圆）等，展示生产数据 。

13.GAEA WinFence

GAEA WinFence 是一款专注于地质截面图制作的工具软件，旨在帮助地质工作者快速、直观地构建地下地质结构模型。

特性维度	具体说明
核心定位	通过鼠标点击快速创建详细、彩色地质截面图的工具软件。
核心功能	交互式地质截面图创建、支持定制化图层与地质要素绘制、灵活的横纵比例尺设置。
主要优势	操作简单高效、成果直观生动、定制化程度高。
解决问题	快速将地质数据转化为可视化截面图，辅助理解地下构造。
核心成果	彩色地质截面图，清晰展示地层、断层等要素。

（1）核心功能

GAEA WinFence 的核心价值在于其将地质数据快速转化为直观图形的能力。

①交互式制图与定制化：软件提供图形化界面，允许用户通过简单的鼠标点击和拖拽来绘制地质界线、断层等要素。它支持创建无限数量的地层、断层、侵入体等复杂地质现象，并能根据项目需求进行高度定制，如自定义图例、颜色填充等 。

②灵活的比例尺设置：软件允许用户自由定义地质截面图的横向和纵向比例尺。这个功能对于真实反映地层倾角、构造形态至关重要，既可以根据实际数据精确设定，也可以由程序自动适配，保证了成图的科学性和灵活性 。

（2）软件优势

GAEA WinFence 的优势体现在其易用性和出图效率上。

①提升工作效率：其直观的操作方式将地质人员从繁琐的手工绘图中解放出来，显著缩短了从数据到图件的制作周期，使得地质观点的表达和沟通更为高效 。

②成果直观专业：生成的彩色地质截面图层次清晰、色彩分明，能够生动地展示地下地质结构的空间关系，非常适用于内部研究讨论、项目汇报以及成果展示 。

（3）解决的实际问题

在油气勘探、矿产调查、工程地质等领域的日常研究中，GAEA WinFence 能有效解决以下问题：

①地质数据的快速可视化：将钻孔数据、地球物理勘探结果等离散信息，快速整合成连续的、易于理解的地质剖面，帮助地质师建立和验证对地下构造的认识。

②辅助地质解释：在截面图绘制过程中，可以直观地检验不同地质解释方案的合理性，例如断层如何切割地层、不同岩性体的空间展布关系等，从而降低多解性 。

（4）可视化成果

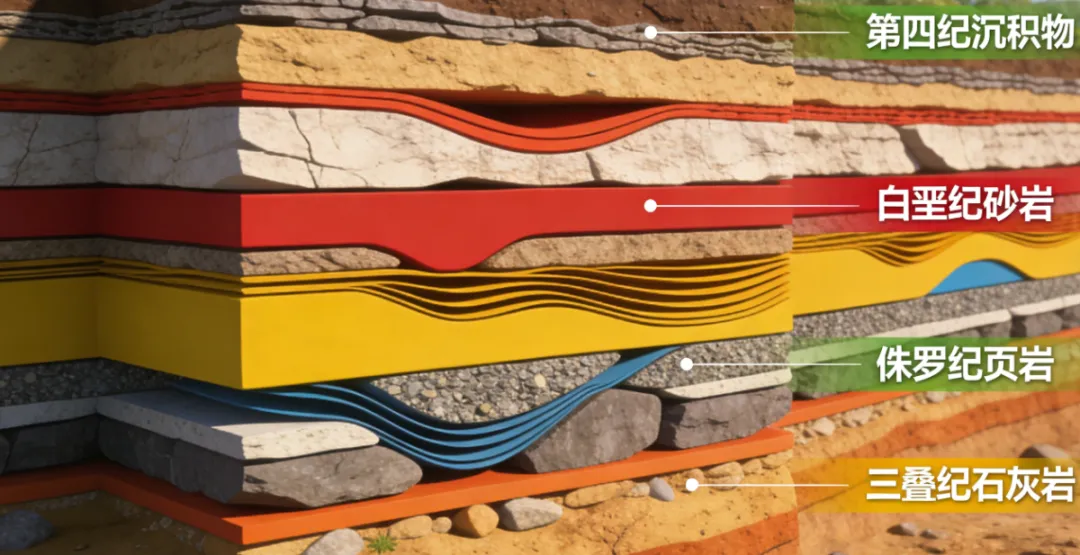

软件生成的核心成果是彩色地质截面图。这类图件可以清晰地展示不同地层的叠置关系、断层的形态和产状、以及诸如侵入岩体等特殊地质体的空间位置。通过颜色、图案和线型的区分，能够一目了然地传达丰富的地质信息，是地质沟通和决策支持的重要依据 。

14.MicroStation

MicroStation 是一款在工程设计和地质领域应用广泛的专业软件，下面这个表格汇总了它的核心信息。

特性维度	具体说明
核心定位	二维和三维CAD设计软件，是Bentley公司工程软件体系的基础平台。
开发公司	奔特力（Bentley）工程软件系统有限公司
核心文件格式	DGN（同时高度兼容 DWG/DXF等格式）
主要优势	跨平台兼容性极强、三维设计能力成熟强大、数据互用性出色、行业标准认可度高。
解决的核心问题	复杂基础设施项目的协同设计、多源数据整合与可视化、专业地质图件自动化生成。
核心可视化成果	二维/三维地质模型、地质剖面图、综合工程图、高精度三维实景模型。

（1）核心功能

MicroStation 的核心价值在于其作为一个基础平台，既提供强大的原生工具，也支持深度的专业定制和二次开发，以满足地质领域的特殊需求。

①强大的原生设计与建模能力：软件提供全面的二维绘图和三维建模工具。这包括参数化图元设计、关联式尺寸标注、布林运算、NURBS曲面建模等，能够处理从简单线条到复杂地质体的创建 。其参考文件（Reference File）功能允许将多个DGN、DWG、点云、影像等不同格式的文件叠加到同一工作环境中，实现多源数据的协同作业 。

②专业的地质应用模块与二次开发：基于MicroStation平台，有相关单位开发了GeoStation等专业地质模块 。这些模块深度融合了地质工作流，实现了地质数据库管理、三维地质建模、地质剖面图自动绘制、岩性花纹自动填充等专业功能，极大提升了地质图件制作的自动化程度和准确性 。

③出色的数据互用性与分析：软件支持超过20种参考格式，能直接读写DWG、DXF、SHP等常见格式，并可导入处理激光雷达（LiDAR）点云和倾斜摄影生成的三维实景模型（如OBJ格式），并进行编辑、裁剪和整合 。同时，它具备空间分析功能，如缓冲分析、拓扑检查等，为地质分析提供支持 。

（2）软件优势

MicroStation 的优势体现在其技术成熟度、开放性和为大型项目带来的协作效率。

①真正的跨平台协同能力：MicroStation 的一个显著特点是其在不同硬件（从PC到UNIX工作站）和操作系统（Windows, Linux等）上保持功能一致且文件二进制兼容。这使得在大型项目中，绘图员在PC上制图的同时，工程师可以在高性能工作站上进行复杂分析，实现了真正的跨平台网络化协同工作，保障了用户投资 。

②成熟的一体化三维设计环境：软件很早就提供了完整的三维设计环境，用户可以直接在三维空间中进行设计和建模，避免了从二维到三维转换的繁琐和误差 。其三维模型可直接用于分析、可视化展示和生成二维图纸。

③深度定制与自动化提升效率：通过 MDL（MicroStation Development Language）等开发工具，用户可以针对特定需求（如自动生成地图方里网、批量处理地形图等）开发定制功能，将重复性工作自动化，显著提升工作效率和标准化程度 。

（3）解决的实际问题

在工程地质勘察和设计领域，MicroStation 是解决以下挑战的利器：

①实现地质勘察设计三维协同一体化：通过像GeoStation这样的系统，将工程地质数据库、三维地质建模和二维图件自动编绘无缝集成，实现了从数据到模型再到成果图的一体化工作流，解决了传统工作模式中数据不一致、效率低下的问题 。

②处理与可视化海量多源数据：在大型项目中，需要整合地形图、地质调查数据、遥感影像、物探解译成果等多源信息。MicroStation 能够将这些数据统一在一个平台中进行管理和可视化，为地质学家提供全面的地下空间认知 。

③保障成果的专业性与准确性：软件生成的图件符合行业规范，其高精度的建模和制图能力确保了地质成果的专业性和可靠性，为工程设计、风险评估和决策提供了可信依据 。

（4）专业的可视化成果

利用 MicroStation 及其专业模块，可以生成丰富且高质量的可视化成果。

①高精度三维地质模型：可以构建包含地层、断层、构造等要素的真三维地质模型，用户可进行任意切割、旋转，从多角度观察和分析地质结构 。

②自动化生成的地质剖面图与平面图：基于三维模型或数据库，可一键自动生成符合行业标准的地质剖面图、勘探线剖面图、地质平面图等，图中自动包含图例、标注、比例尺等要素 。

③工程地质综合图件：能够制作内容详尽的综合工程地质图，清晰展示地形、勘探点位置、地质界线、岩性分布、构造特征等综合信息 。

④实景模型与地质模型融合展示：可将倾斜摄影生成的三维实景模型与构建的地质模型进行融合，在真实的场景中展示地质情况，使表达更加直观 。

15.Zeh PlotExpress

Zeh PlotExpress 是一款专注于网络绘图管理和CGM图形编辑的专业工具，它在石油、地质等领域的成果图件出版和协作流程中扮演着重要角色。

特性维度	具体说明
核心定位	网络绘图管理与CGM编辑软件
支持平台	SUN工作站 (Solaris 2.6/2.7/8) 和 微机Windows NT/2000
核心功能	网络绘图管理、CGM文件编辑
主要价值	管理网络环境下的绘图任务，编辑专业图形格式（CGM）。
解决问题	网络化绘图任务管理，CGM格式图形文件的编辑与处理。
核心成果	经编辑处理的CGM格式专业图件

（1）核心功能与技术定位

虽然公开的详细技术资料有限，但根据其定位，Zeh PlotExpress 的核心价值在于其网络化绘图流程管理和对CGM格式的专业支持。

①网络绘图管理：软件称为“网络绘图管理”，意味着它很可能提供了一种在部门或项目组内部管理、分配和跟踪绘图任务的机制。这可能包括绘图作业的提交、排队、优先级设置以及输出管理，有助于在共享的绘图资源（如大型绘图仪）环境下提升工作效率和秩序。

②CGM图形编辑：CGM是地质、工程领域常用的标准矢量图形格式，用于存储和交换技术图件。Zeh PlotExpress 提供的CGM编辑功能，允许用户对已有的CGM图件进行修改、优化和组合，以满足最终出版或汇报的要求。

（2）软件价值与潜在优势

①提升绘图流程效率：通过集中管理网络绘图任务，可以减少冲突和等待时间，优化硬件资源的使用，尤其适合拥有多用户、高精度出图需求的大型机构。

②保障成果专业性：对CGM格式的专业编辑能力，确保了地质图件、工程图等成果符合行业标准，方便在不同系统和软件间交换与共享，保持图形精度。

（3）解决的实际问题

在专业工作环境中，Zeh PlotExpress 主要致力于解决以下问题：

①网络化出图管理：解决多用户环境下，绘图任务管理混乱、资源抢占的问题，实现有序、高效的出图流程。

②专业图形格式处理：解决CGM等专业图形格式编辑工具稀缺的问题，使技术人员能够方便地对成果图件进行最后的调整和美化。

16.GPTMap油藏自动绘图软件

GPTMap是一款专注于油气勘探开发领域的专业地质绘图软件，它以数据驱动的方式，帮助地质研究人员高效、准确地完成从基础图件到综合研究成果的可视化表达。

（1）核心定位与工作原理

GPTMap的核心定位是以精细地质研究为基础的油藏自动绘图软件。它的开发方是加拿大GPT集团公司，目前由北京金阳普泰石油技术股份有限公司提供技术支持。

这款软件最突出的特点是其 “数据就是图形，图形就是数据”的工作理念。这意味着软件实现了数据与图形的双向实时联动——当您修改原始数据时，对应的图形会自动更新；反之，当您在图上进行编辑时，底层数据库也会同步修改。这种机制从根本上解决了传统绘图中图形与数据分离、重复工作量大、更新困难的痛点。

（2）主要功能模块

GPTMap的功能设计紧密贴合地质工程师的工作流程，主要涵盖以下方面：

①多源数据集成与管理：软件具备强大的数据接口，可直接读取和管理多种格式的数据，包括Excel、Access、SQL Server等数据库文件，并提供了与Petrel、RMS、VIP等主流地质建模和数值模拟软件的数据交换通道。

②专业图件自动生成：这是GPTMap的核心能力。它可以基于数据自动生成多种专业图件，主要包括：

1）平面图：如井位图、沉积相图、构造图（支持正、逆断层）、以及砂岩厚度、孔隙度、渗透率等储层参数的等值线图。

2）剖面图与栅状图：可自动生成地层对比图、砂体连通图、油藏剖面图以及立体栅状图，清晰展示储层在空间的展布和连通关系。

3）单井柱状图：提供丰富的道（如岩性、测井曲线、试油结论等）来综合展示单井信息。

③高级分析工具：

1）沉积相综合分析：支持从单井相、剖面相到平面相的三位一体综合分析，并能根据沉积模式自动勾绘相带边界。

2）地质约束下的成图：支持“井震协同”和“相控建模”等高级功能，即综合利用井点数据（硬数据）、地震属性（软数据）和沉积相边界等地质认识来约束等值线的生成，使预测结果更符合地质规律。

3）储量计算：特别提供了“龟背图”生成模块，用于自动计算和劈分单井的控制面积和控制储量，为开发调整提供量化依据。

（3）软件优势与价值

选择GPTMap能为地质研究工作带来以下几方面的显著优势：

①极大提升工作效率：通过自动化成图和一键批量生成图件功能，将地质研究人员从繁琐、重复的手工绘图劳动中解放出来，制图效率可提升数倍甚至数十倍。

②提高成果图件精度：基于多种地质约束条件和数学算法（如克里金、距离加权等）生成的图件，比单纯依赖人工经验的勾绘更能客观反映地下地质规律，减少多解性。

③实现研究流程一体化：GPTMap能够将静态地质研究（如沉积相、构造）与动态生产数据（如累产油、含水率）相结合，生成综合图件，为油田开发中后期的剩余油分布研究和调整方案制定提供直观依据。

（4）典型可视化成果

使用GPTMap可以生成丰富且专业的可视化成果，以下是几个典型例子：

①小层平面图（油砂体图）：综合展示砂体形态、厚度、物性及含油气性，是油藏描述和储量计算的基础图件。

②沉积相平面展布图：彩色图件清晰显示不同沉积相带（如河道、席状砂）的平面分布，指导有利区预测。

③含断层及流体界面的油藏剖面图：直观揭示构造、储层与油气水在纵向上的分布关系。

④龟背图：以不同颜色块直观展示井网内每口井的控制范围及剩余储量分布，是优化注采关系的直接依据。

17.GPTLog精细地质解释与对比软件

GPTLog 是一款专注于油气勘探领域的专业软件，它通过将地质师的解释经验与计算机的智能计算相结合，帮助您高效地完成从数据到成果的全流程精细地质研究。

特性维度	具体说明
核心定位	精细地质解释与对比软件，实现测井解释、地层对比、储层评价的一体化。
开发公司	北京金阳普泰石油技术股份有限公司 (Goldensun Petroleum Technologies, Inc.)
核心功能	数据管理、地层对比与划分、储层参数计算、沉积微相识别、地质成果输出。
主要优势	人机交互与自动化智能结合、工作流一体化、成果标准化与开放性高。
解决问题	提升地质解释效率与精度、实现多井协同解释与数据统一管理、为后续建模模拟提供可靠数据基础。
核心成果	单井综合柱状图、多井对比剖面图、沉积相平面图、各类地质数据报表。

（1）核心功能

GPTLog 的核心价值在于其将多源数据、专业解释和智能算法融合在一个连贯的工作流中。

①强大的数据管理与集成：软件以工区为单位，能够统一管理并加载来自 Excel、Access、Oracle、SQL Server等数据库的井位、测井曲线、地质分层、生产动态等多源数据。它支持 LAS、LIS、WIS等多种专业测井格式，并提供了数据检查、校正和深度匹配等预处理工具，为后续分析提供准确、一致的数据基础 。

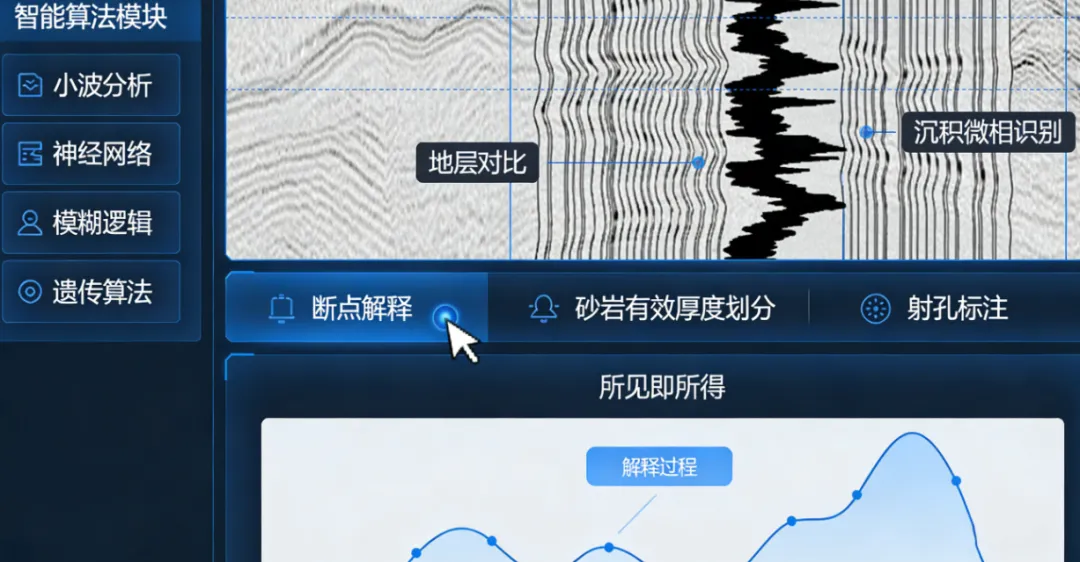

②自动化与交互式结合的地质解释：这是软件的突出特点。它采用小波分析、神经网络、模糊逻辑、遗传算法等智能算法，能够自动进行小层划分、地层对比和沉积微相识别。在地质师进行断点解释、砂岩有效厚度划分、射孔标注等精细操作时，软件提供交互式环境，支持在测井曲线底图上直接用鼠标点击完成，实现“所见即所得”的解释过程 。

③专业的储层参数计算与分析：软件提供丰富的工具用于计算孔隙度、渗透率、饱和度等关键储层参数。您既可以使用内置的经验公式，也能通过脚本自定义拟合公式，实现工区所有井的批量快速计算 。此外，还能计算层间和层内的储层非均质性参数，精细刻画储层特征 。

（2）软件优势与价值

GPTLog 的优势体现在其为地质研究工作带来的效率提升、规范性保障和协同便利。

①显著提升研究效率与精度：通过自动化算法和可视化交互，将地质师从繁琐的手工对比和解释中解放出来。传统手工耗时数日的工作，在软件辅助下可能缩短至几小时完成，同时减少了人为误差 。

②保障成果的规范性与开放性：所有解释成果直接保存到标准数据库中，无需额外维护。这不仅保证了数据安全，也为后续的绘图、地质建模、数值模拟等综合研究提供了可直接利用的、高质量的数据基础，确保了工作流顺畅 。

③支持多专业协同工作：通过数据服务器管理工区，支持多用户在线进行数据上传、下载和审核，便于地质、物探、油藏工程等不同专业人员在统一平台上协同完成解释研究工作 。

（3）解决的实际问题

在油田的勘探开发研究中，GPTLog 能有效应对以下核心挑战：

①复杂储层的精细刻画：对于河流相、三角洲等强非均质性的复杂储层，利用其智能对比和微相识别功能，可以更精确地刻画砂体的空间展布和连通关系，落实构造形态 。

②老油田剩余油精准挖潜：在高含水期老油田，通过精细的地层对比和储层参数计算，可以搞清剩余油的分布规律，为加密井部署和调整挖潜措施提供关键地质依据 。

③研究工作的标准化与知识传承：软件将最佳实践固化为解释模板和脚本程序，使不同人员的研究方法和成果输出保持统一标准，有利于知识的积累和传承 。

（4）专业的可视化成果

软件能够生成丰富且符合工业标准的可视化成果，用于研究、汇报和决策。

①单井综合柱状图：集成显示测井曲线、岩性、解释结论等信息，是单井分析的基础图件 。

②多井对比剖面图/栅状图：清晰展示多口井之间的地层连通关系、砂体对比和断层分布，是研究储层连续性的核心图件 。

③沉积相平面分布图：基于单井微相解释结果，生成的沉积相平面图，直观展示有利相带的分布 。

④各类地质数据报表：可按定制模板输出 Word、Excel格式的小层数据表、射孔通知单等生产报表 。

18.MapViewer

MapViewer 是一款功能强大的专业桌面地图绘制和空间数据分析软件，由 Golden Software 公司开发（该公司也开发了著名的 Surfer 和 Grapher 软件）。它尤其擅长将包含地理位置信息的数据转换为直观、信息丰富的专题地图。

特性维度	具体说明
核心定位	专题地图制作与空间数据分析软件，将空间数据转换为可视化地图。
开发公司	Golden Software（美国）
核心功能	支持创建超过16种专题地图（如等值线图、符号图、流向图等）；强大的坐标系管理与数据网格化能力。
主要优势	专业性与易用性结合、出图效率高、成果可直接用于出版。
解决问题	空间数据可视化、空间分布规律分析、多源数据整合与出图。
核心成果	出版质量的专题地图、空间分析报告。

（1）核心功能

MapViewer 的核心价值在于其丰富的地图类型、精确的坐标系统支持和高效的数据处理能力。

①多样的专题地图类型：软件支持创建超过16种专题地图，包括但不限于：

基本地图 & 引脚图：显示边界、道路、河流等基础地理信息，并在特定位置标记点。

等值线图 & 梯度图：通过插值算法，用连续的色带或等高线来展示连续变化的数据（如高程、污染物浓度）。

符号图 & 棱镜图：用符号大小或三维棱镜高度来表示每个区域的数据值大小，非常直观。

饼图 & 条形图地图：在每个地理区域内部绘制饼图或条形图，展示该区域内的多变量数据构成。

流向图：用箭头的方向和粗细表示流向和流量（如物质运输、资金流动）。

②强大的坐标系与数据管理：软件内置超过2500个预定义坐标系，并支持创建自定义坐标系，能轻松处理不同投影下的数据整合。其数据网格化功能可以将散乱的测量数据转换为规则的网格数据，这是生成等值线图、三维表面图的基础。

③高效的数据兼容与输出：软件可直接读取 SHP（ArcGIS格式）、DXF（CAD格式）、Excel等多种文件格式。生成的地图可以高质量导出为 PDF、TIFF、JPG等格式，方便用于报告、出版和演示。

（2）软件优势

MapViewer 的优势体现在其为专业分析带来的便捷性和成果的可靠性上。

①降低专业制图门槛：软件界面直观，操作逻辑清晰，即使不是GIS专家，也能在短时间内学会并制作出专业地图，显著提升工作效率。

②深度挖掘数据价值：通过将数据可视化并辅以空间分析工具，可以帮助用户识别肉眼难以直接看出的空间分布模式和趋势，为决策提供有力支持。

③确保成果的规范与权威：其强大的坐标系支持和高质量的图形输出，确保了地图成果的科学性和精确性，能够满足学术出版和工程汇报的严格要求。

（3）解决的实际问题

在科研和工程实践中，MapViewer 能有效解决以下问题：

①地质与地球物理数据的可视化：例如，可以方便地绘制油田开采现状图，将井位、累计产油量、累计产水量、日产量等数据整合在一张图上，清晰展示油田开发动态。

②环境监测与评估：可以绘制污染物浓度分布图，直观展示污染范围和各区域的污染程度，帮助评估环境状况和制定治理方案。

③资源管理与规划：通过绘制资源分布图，可以高效地进行资源储量评估和开发规划。

（4）专业的可视化成果

利用 MapViewer 可以生成丰富且高质量的可视化成果，以下是几个典型例子：

①综合开采现状图：如中所示，可以将井位底图、累产油（饼图）、日注水量（柱状图）等多个图层叠加，形成一张信息全面的综合图件，是油田生产管理的核心成果。

②地质参数空间分布图：可以生成如地层厚度等值线图、孔隙度分布梯度图等，精细展示储层物性的空间变化规律。

③地形地貌图：能够生成高质量的三维地形图，并通过颜色和阴影增强立体感，用于地貌分析和展示。
