CNC-Calc——一款具有CAM输出功能的实用CAD程序

钻孔螺栓孔

法兰外侧轮廓和法兰内侧轮廓均由 CNC-Calc 生成，但法兰当然必须带有安装孔。现在我们将使用 CNC-Calc 的“矩形螺栓孔图案”（几何）和“钻孔”（技术）功能来创建这些安装孔。

4 个角螺栓孔的坐标分别为 (-62.5, 37.5), (62.5, 37.5), (62.5, -37.5), (-62.5, -37.5)，孔径为 10 毫米。

要在左侧的 CNC-Calc 面板中输入以下数据以生成钻孔子程序：

• X型螺栓孔距的起源：	-62.5
  螺栓图案的起源 Y：	-37.5
  孔距 X：	125
  孔距 Y：	75
  孔数 X：	2
  孔数 Y：	2
  孔径：	10

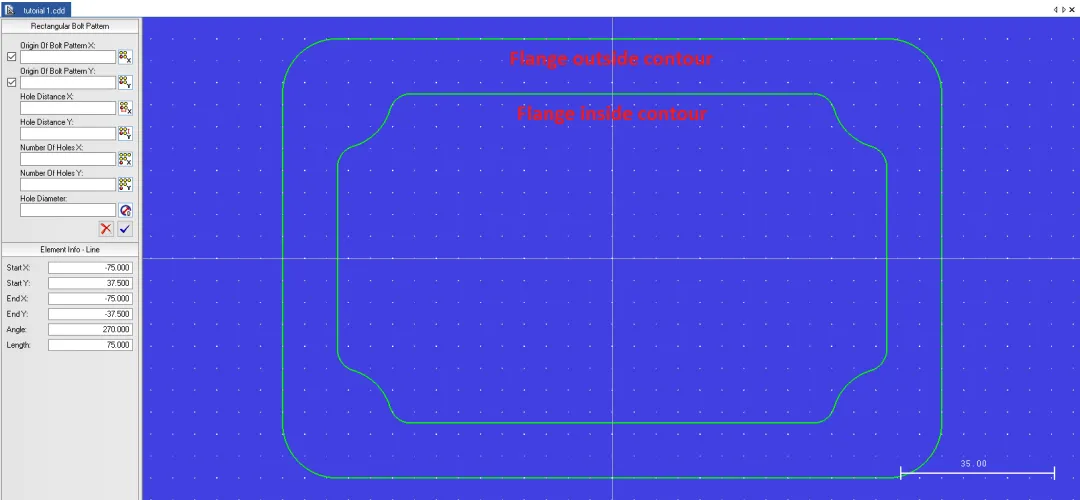

首先，打开CAD程序“无角孔法兰.cdd”，点击 “矩形螺栓孔图案”图标，并将上述数据输入到“矩形螺栓孔图案”对话框中。要将该图案插入到图纸中，请点击底部的勾选标记。现在，所有4个孔都已随图纸保存。

要生成钻孔循环，请从“铣削操作”选项卡中选择“钻孔”固定循环。

在“钻孔”对话框的“备注”栏中输入简短备注，例如“钻四个角螺栓孔”。现在，按照您希望加工的顺序，单击每个孔。

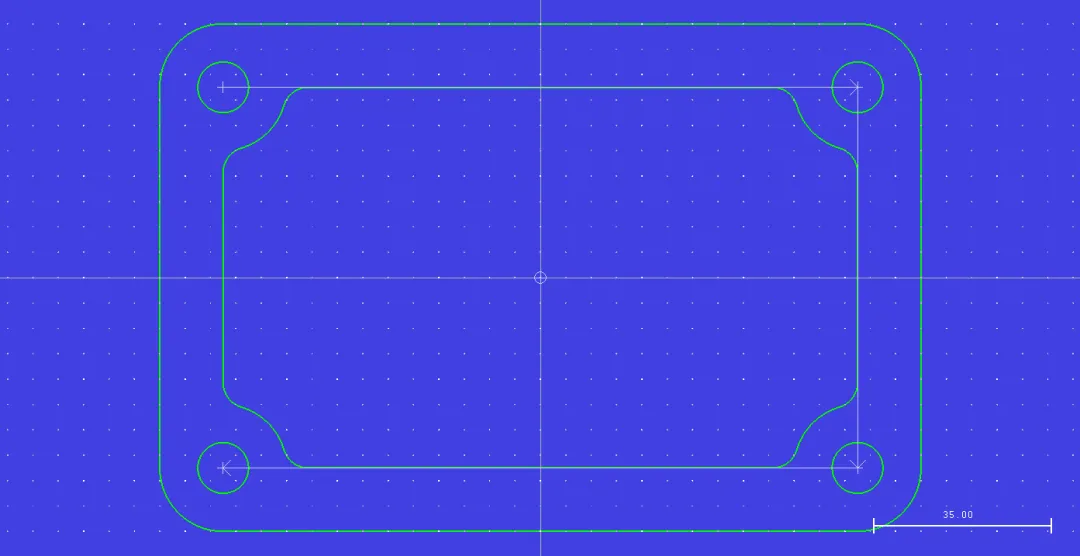

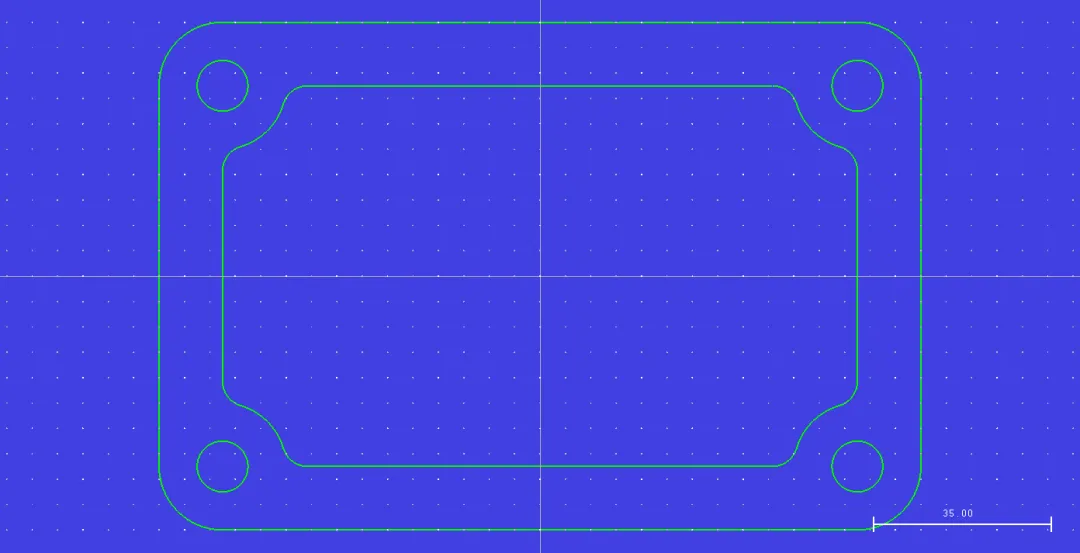

结果应如下图所示：

现在，要创建包含 4 个角螺栓孔钻孔操作的子程序“4040.nc”，请单击“导出编辑器”按钮。

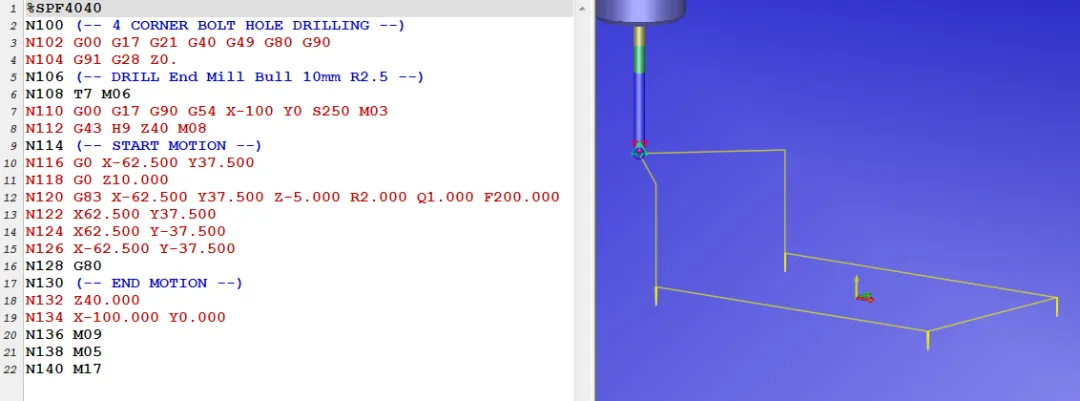

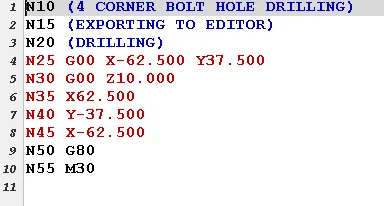

然后，CNC-Calc 生成以下子程序（包含 G83 循环）：

完成后（同时添加了宏“程序开始和结束”），我们使用回溯图验证子程序 4040.nc：

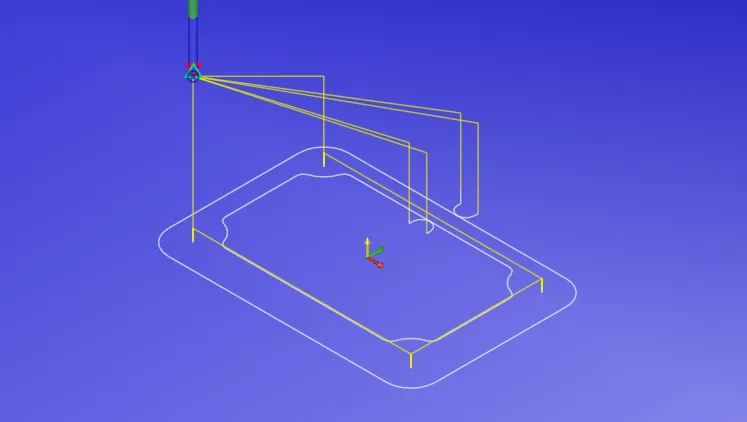

将 SPF4040 与主程序文件 MPF4202 集成后，该文件已重命名为 MPF4203，并进行了反向绘图以验证 T6 + T14 + T7 的刀具路径：

型腔铣削

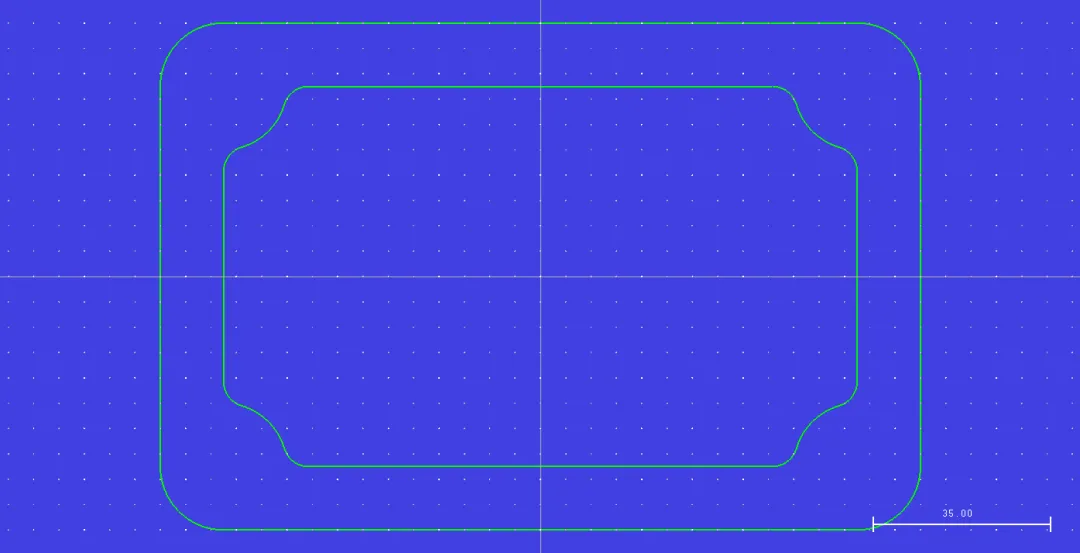

子程序 SPF 4003 的铣刀是 0.8 毫米的槽铣刀，用于铣削法兰内轮廓。法兰的最后一道加工工序是在内轮廓内进行型腔铣削。使用 CNC-Calc 打开 CAD 文件“Flange without corner bore holes.cdd”，该文件显示了法兰的内轮廓和外轮廓。

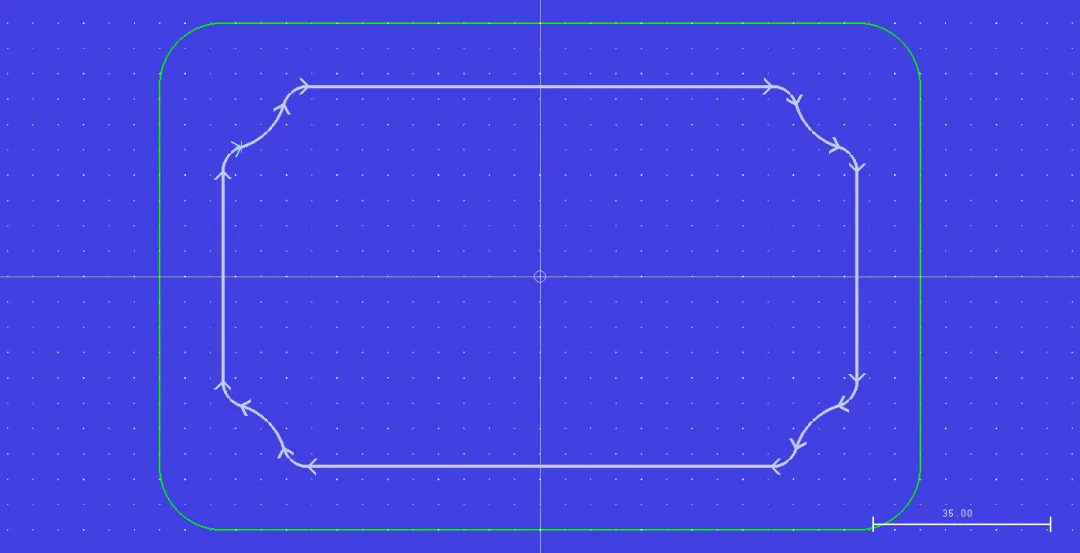

在“铣削操作”选项卡中单击 “型腔铣削”按钮，然后通过单击法兰内轮廓逐步生成型腔边界线。

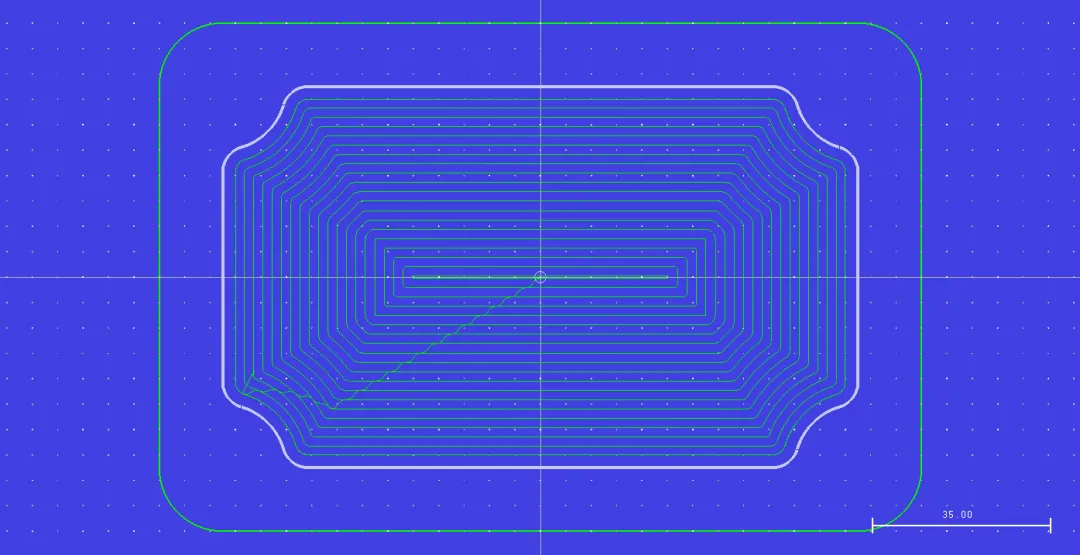

准备就绪后，单击“显示刀具路径”按钮，型腔铣削功能将生成刀具路径。

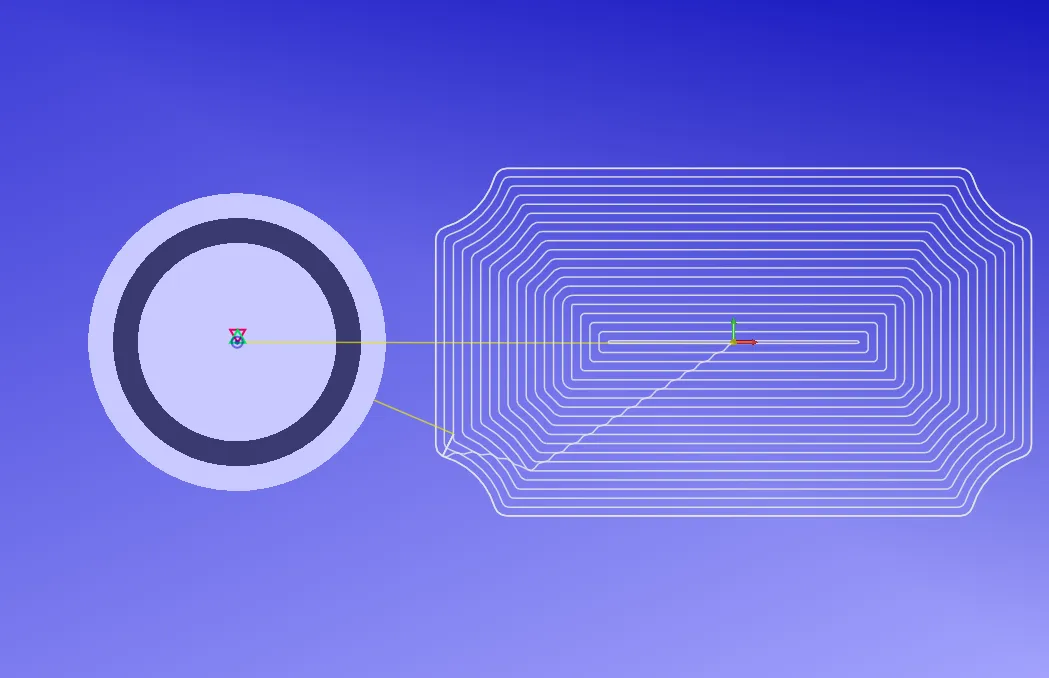

点击“导出编辑器”按钮，将生成的刀具路径导出到编辑器的新窗口中。这个很长的CNC文件必须插入到“程序起始和结束”编辑宏中，位于“开始运动”和“结束运动”两行之间。刀具路径的起始点和结束点应为换刀位置（X=100，Y=0，Z=40）。输入此程序的名称（例如4050.nc）并反向绘制。您将看到T5刀具的刀具路径——此处以俯视图（XY平面，G17）显示。

将 SPF4050 插入其中后，应将主程序文件 MPF4203 重命名为 MPF4204 并进行反向绘图，以验证 T6 + T14 + T7 + T5 的所有刀具路径。

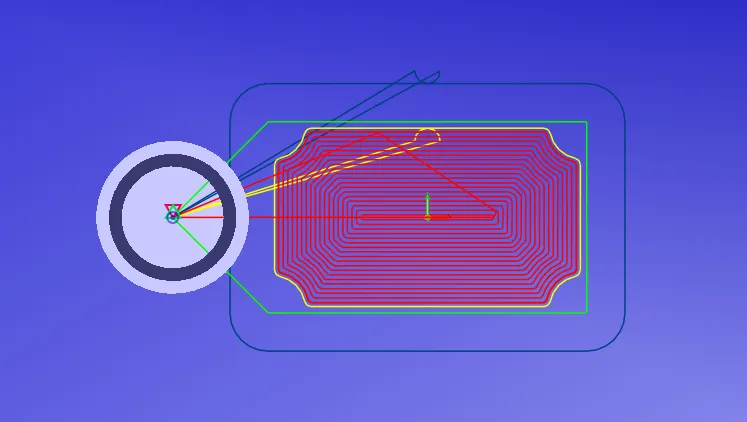

下面显示的是包含 4 条刀具路径的主程序文件 MPF4204 的反向图：

• FL-外侧轮廓铣削（T6）
• FL-内部轮廓布局（T14）
• 4 角螺栓孔钻孔 (T7)
• 型腔铣削（T5）

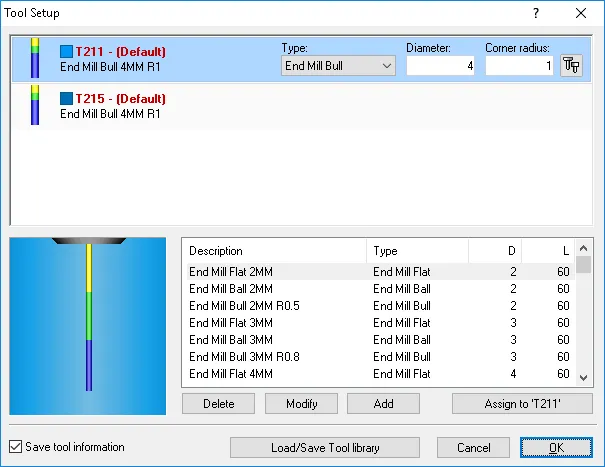

如果要更改工具，可以在“工具设置”对话框中进行操作。单击“反向绘图”选项卡中“工具”功能区里的 “工具设置”，然后从显示的列表中选择所需的工具：

所选刀具的刀具路径可以在零件程序 MPF4204 的总体回图中看到：

现在完整的零件程序已准备就绪，可以进行加工了。下一步是将MPF4204传输到数控机床（例如机床2）。
