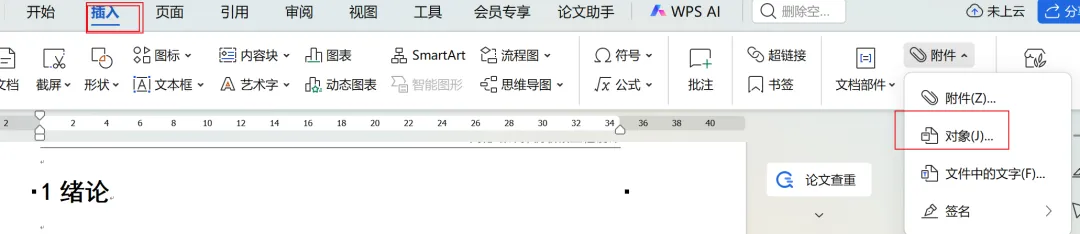

第一步：打开word , 选择插入-对象：

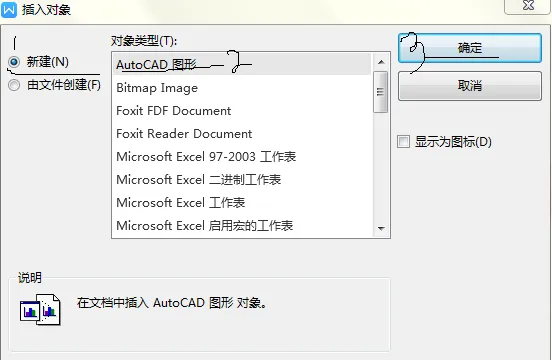

第二步选择新建，AutoCAD 图形，然后点确定。

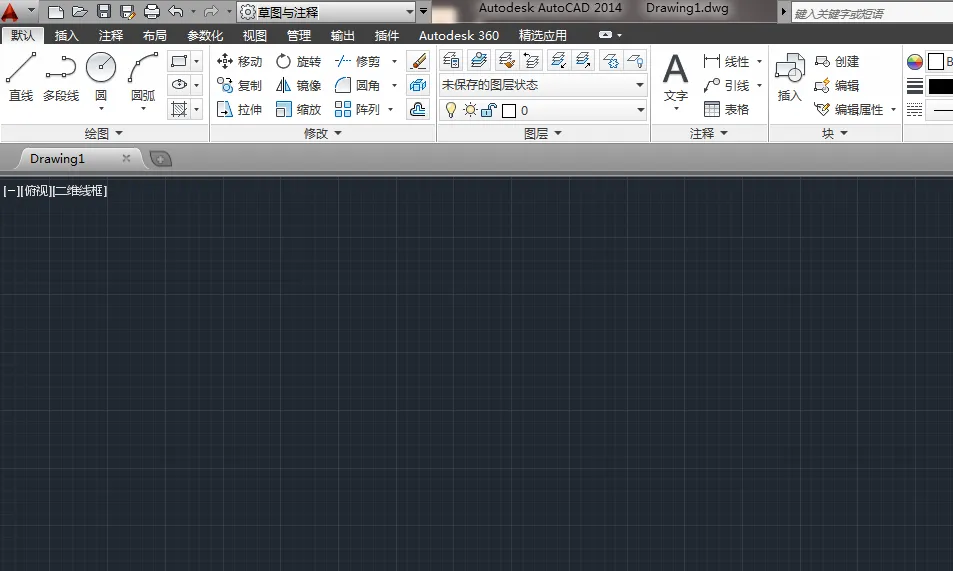

这时候会出现一个新的CAD图；

第三步：打开原来的CAD 图，比如室内设备布置图：

选择你需要插入的图，复制下来。

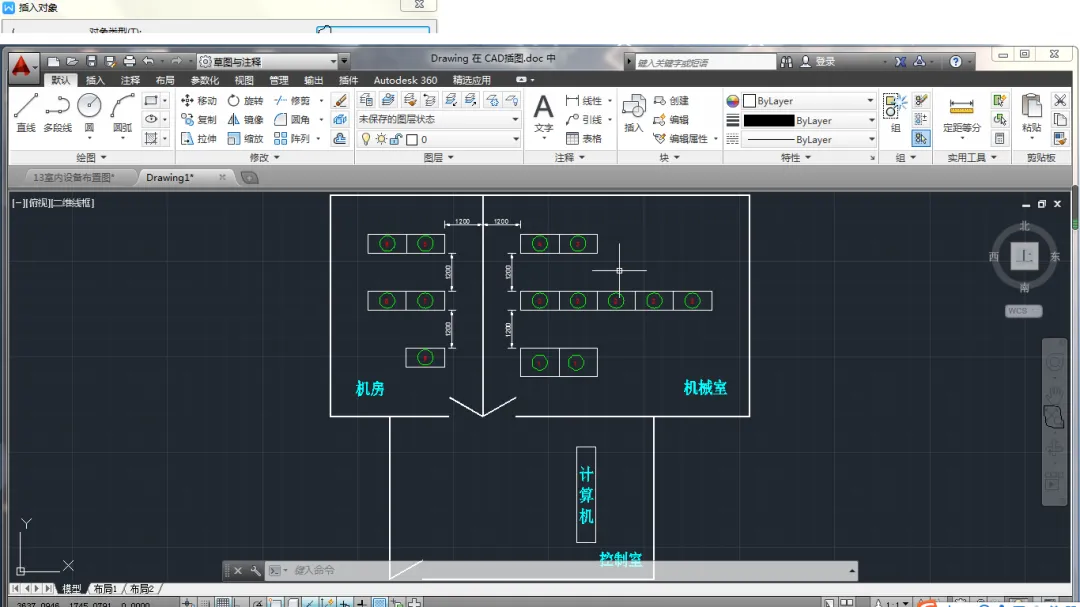

第四步：打开第二步出现的新的CAD图，将你选择要插入的图复制粘贴上去；

可以点击如上圈出来的地方将图居中，调整好大小。

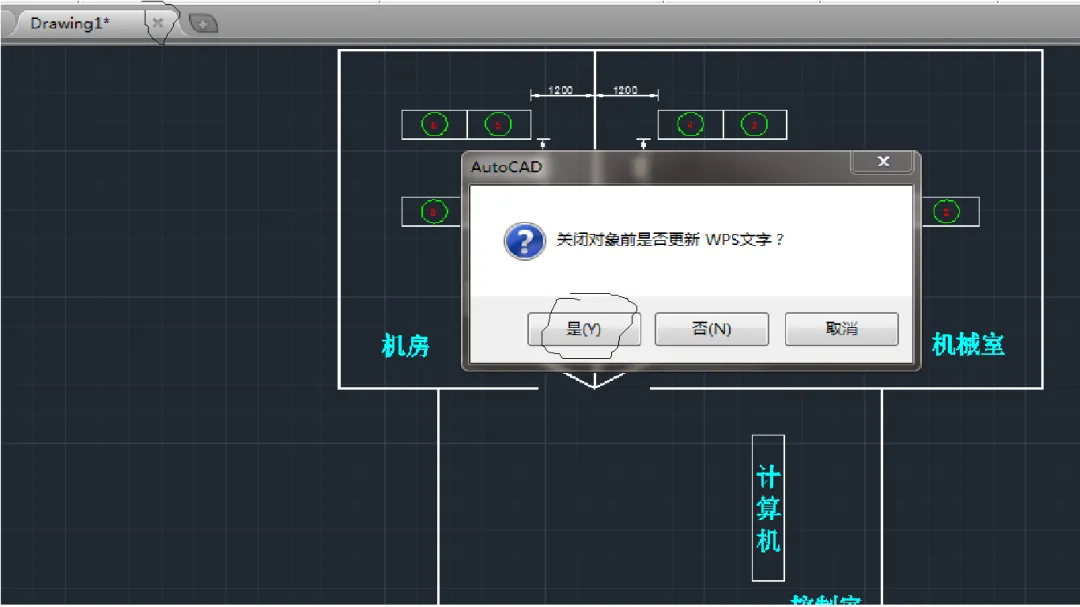

第五步：直接关闭这一张新图。

打开Word就会发现你要插入的图已经在里面了，然后可以根据Word将图裁剪合适大小完成插入。

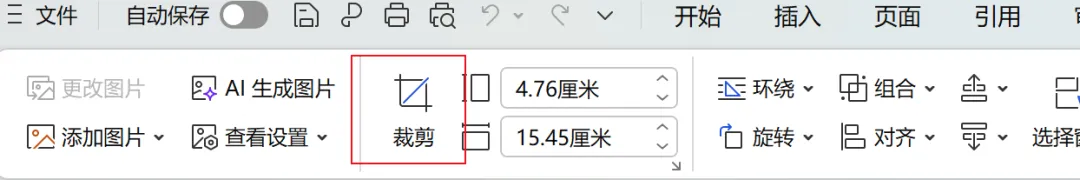

第六步：选中word中出现的图纸，选择裁剪工具，裁剪掉周围多余的部分，调整图片大小比例到适中即可。

如是只要截图一部分，可在第四部CAD中将不需要的部分删除，或者插入后在word中裁剪。
