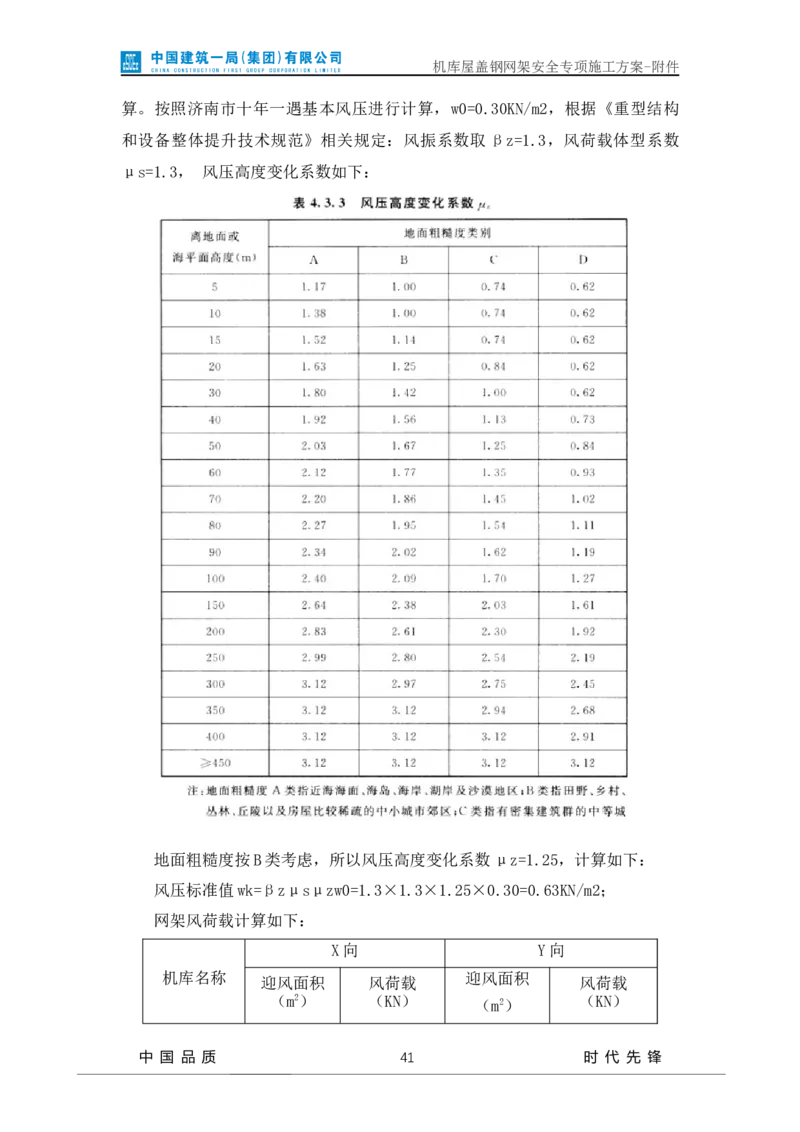

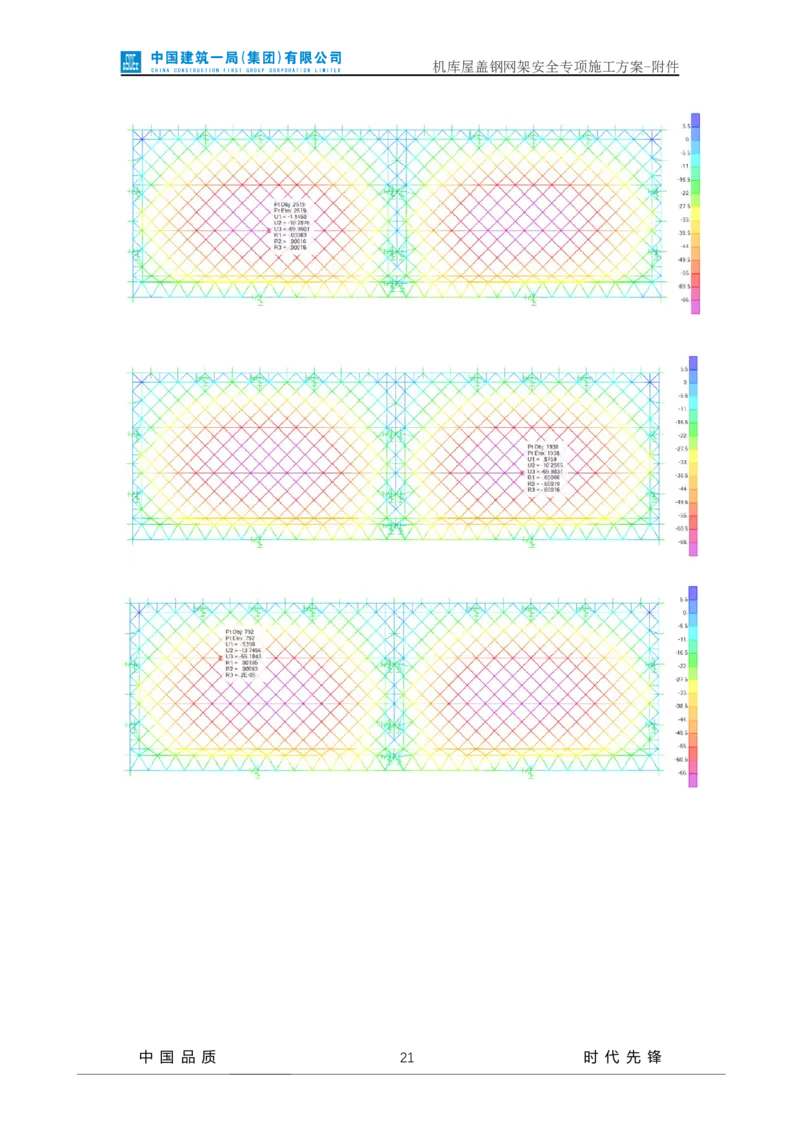

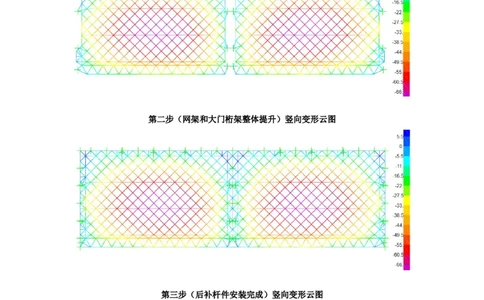

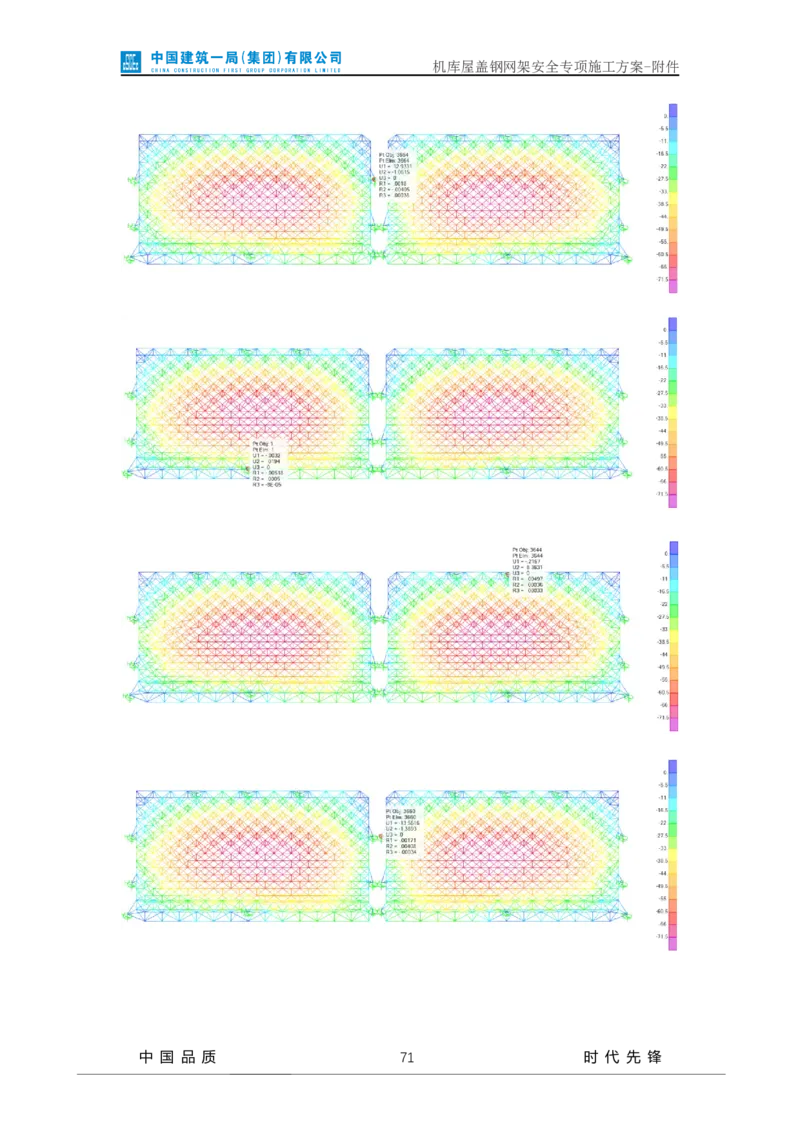

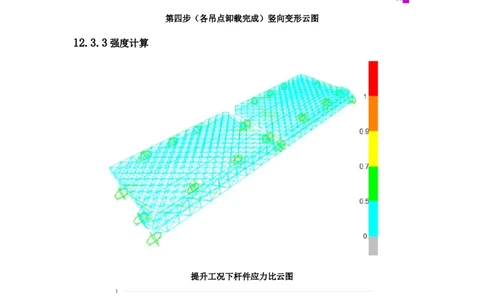

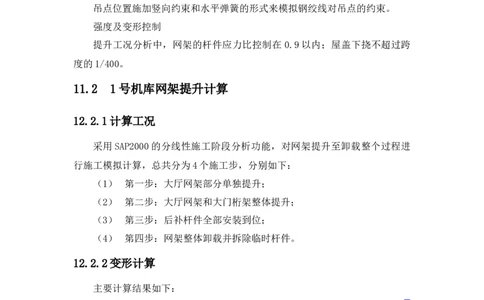

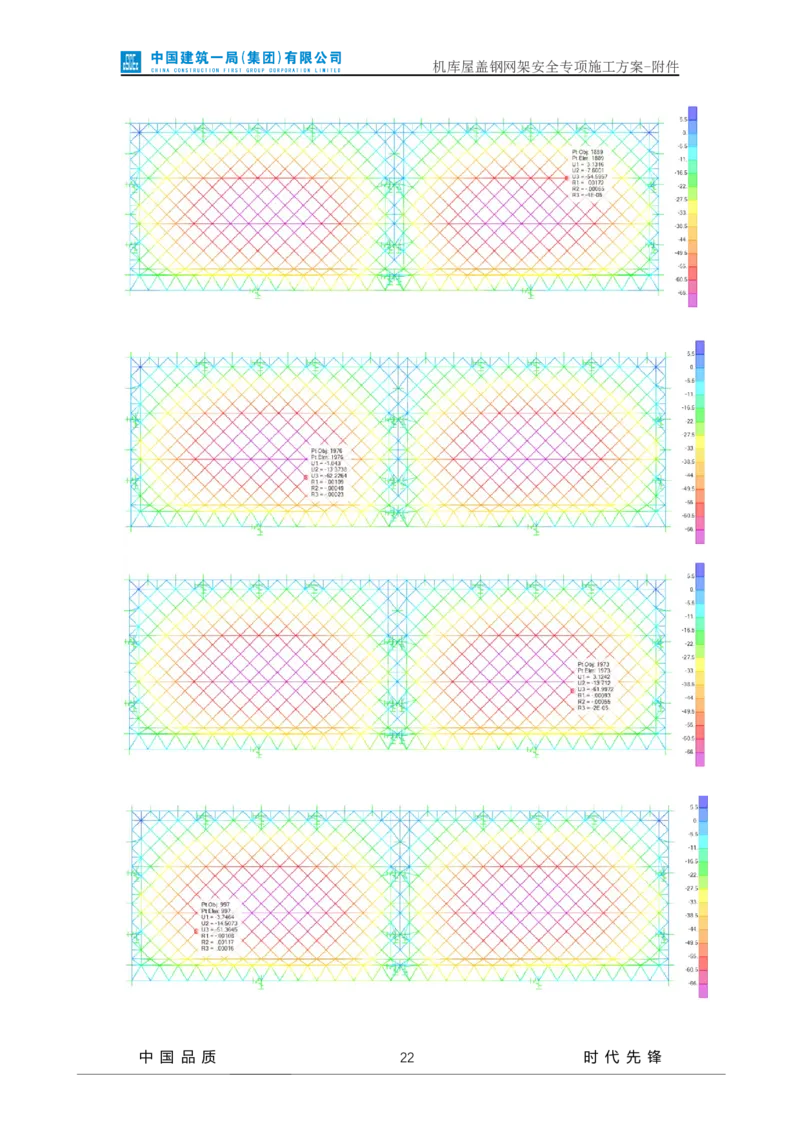

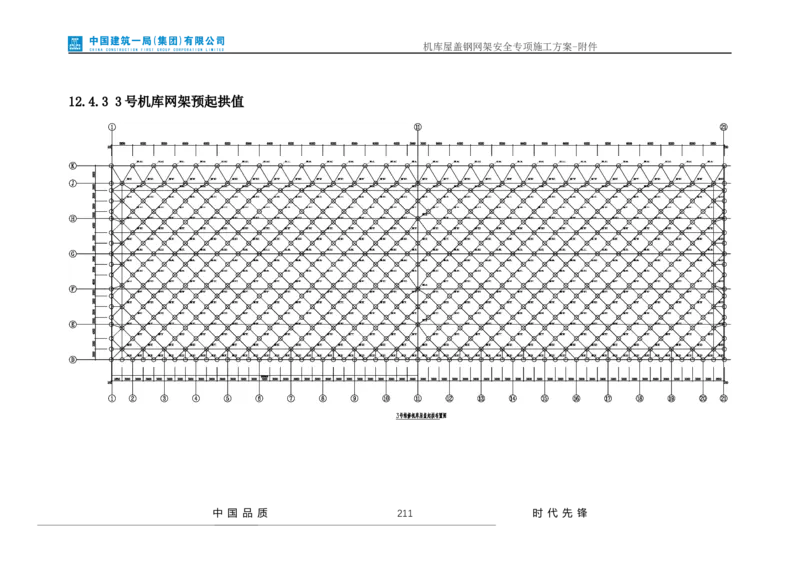

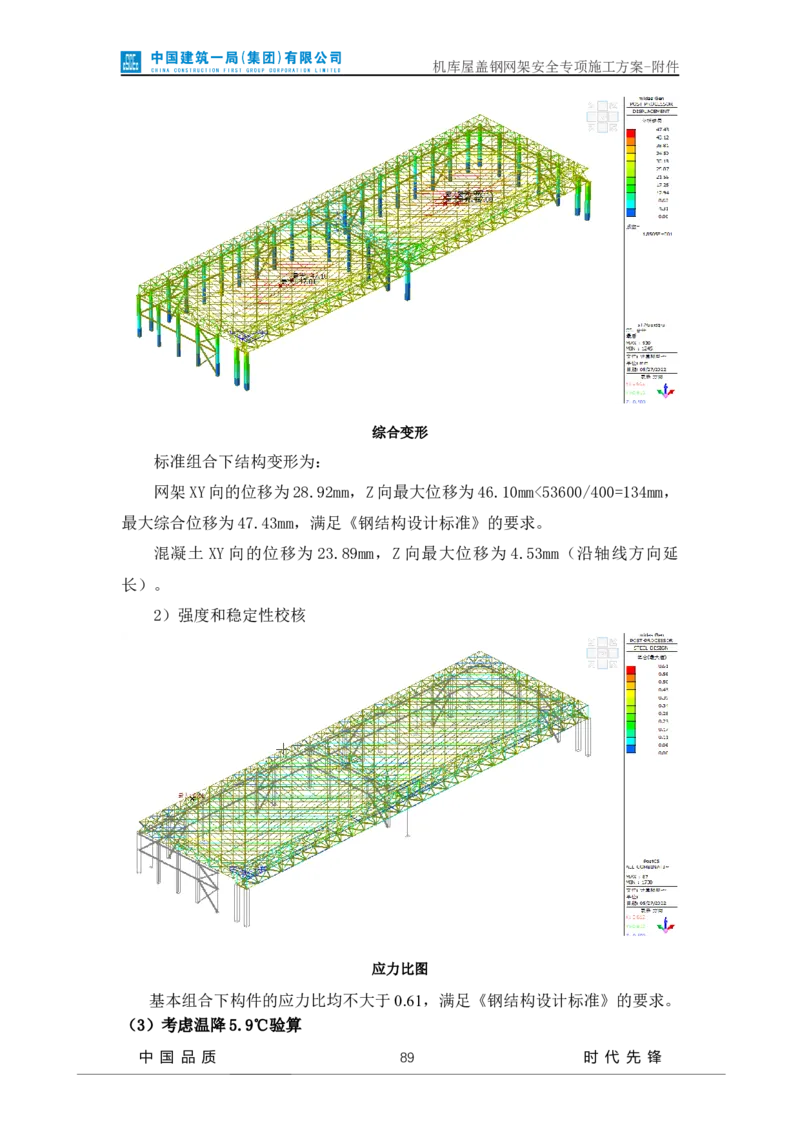

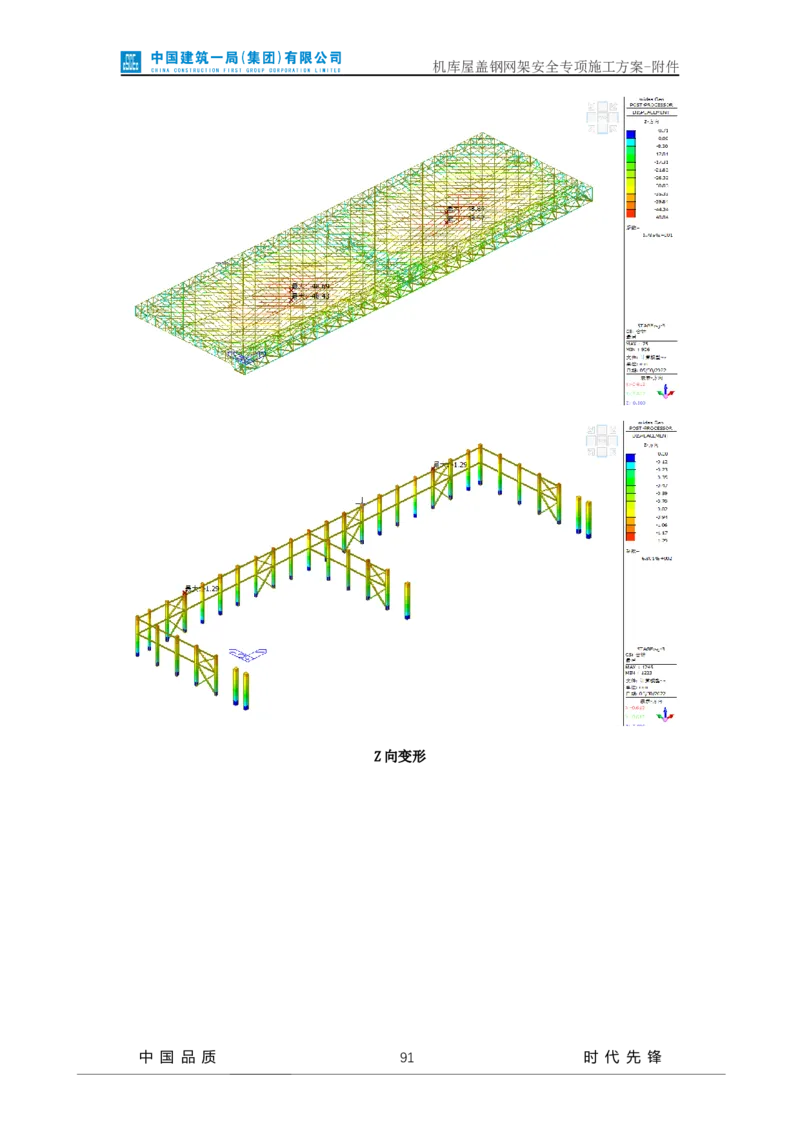

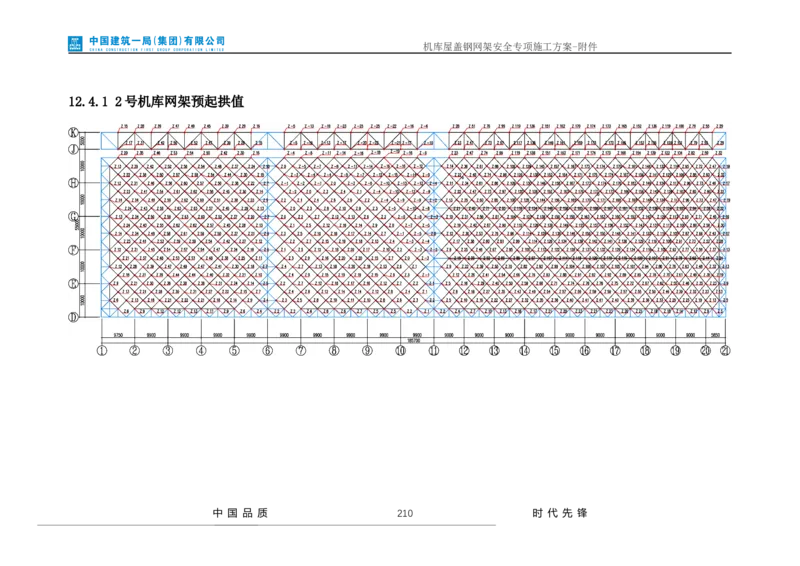

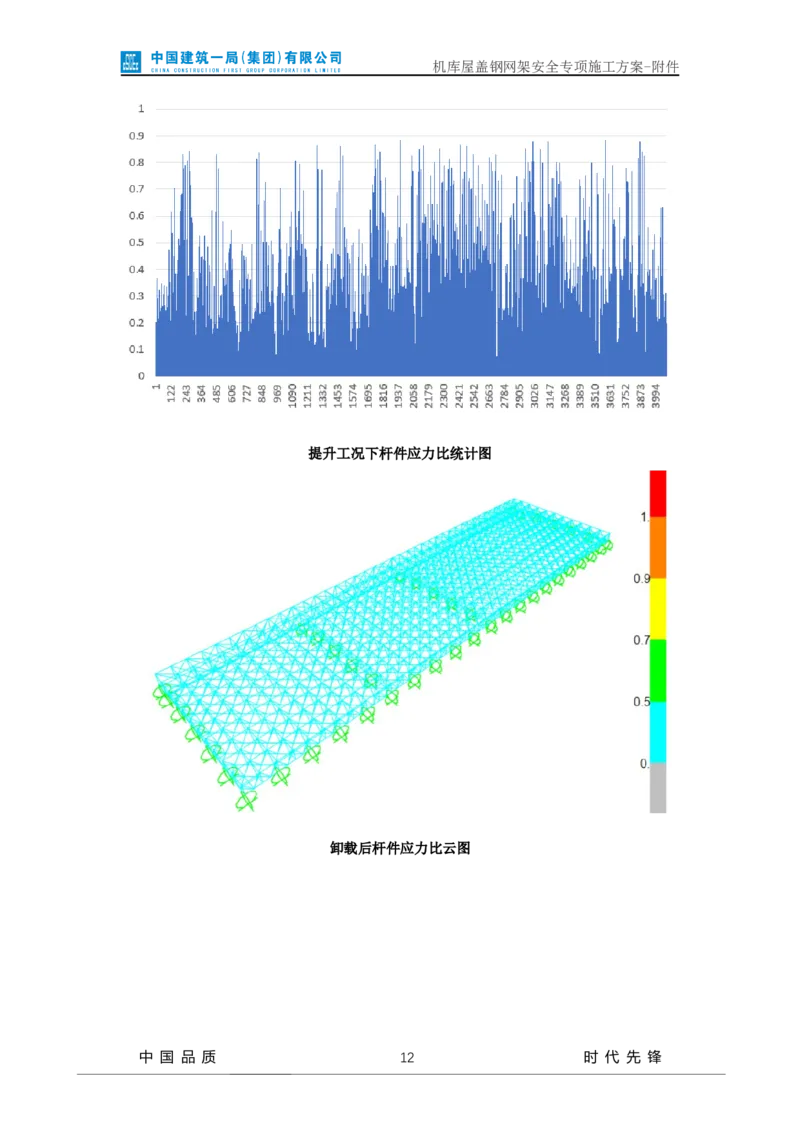

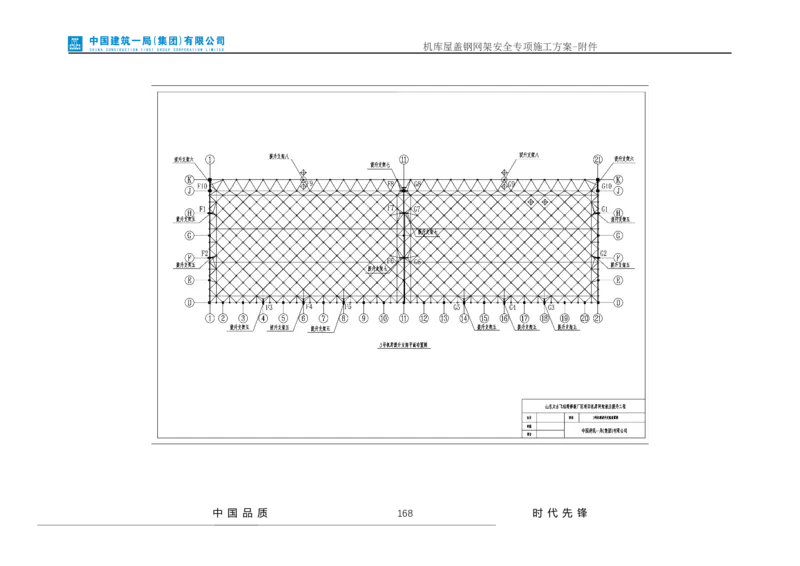

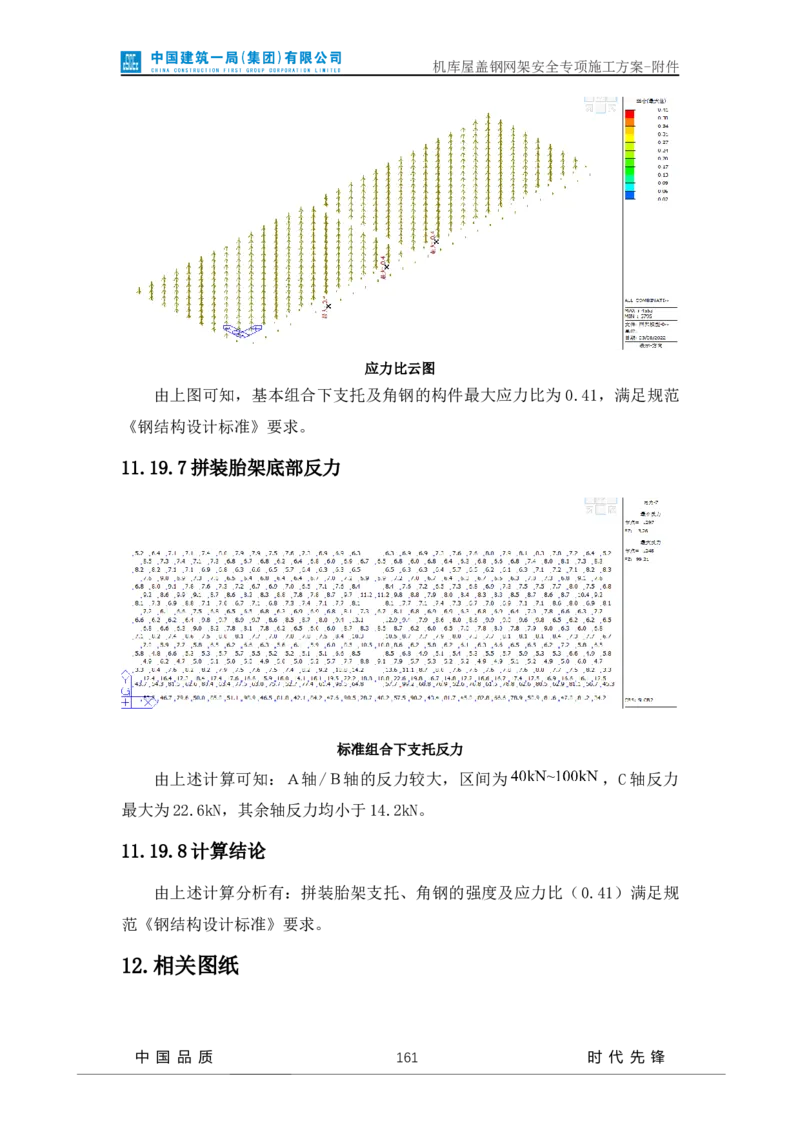

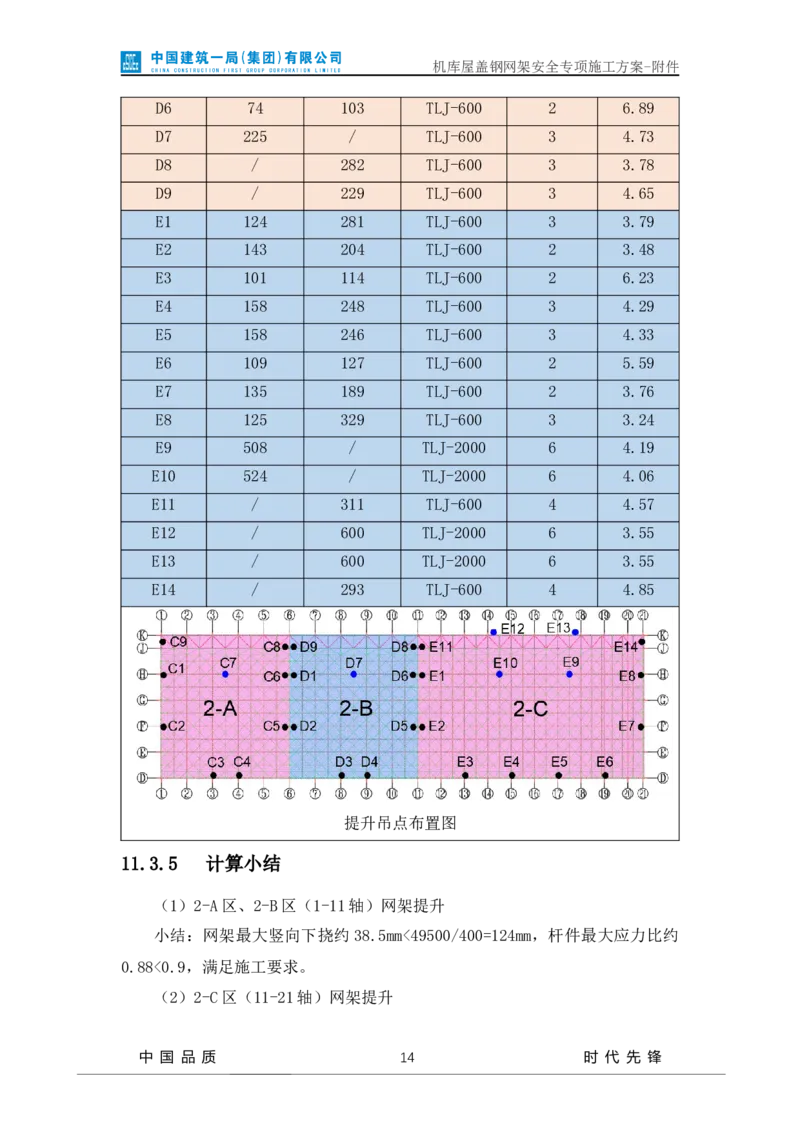

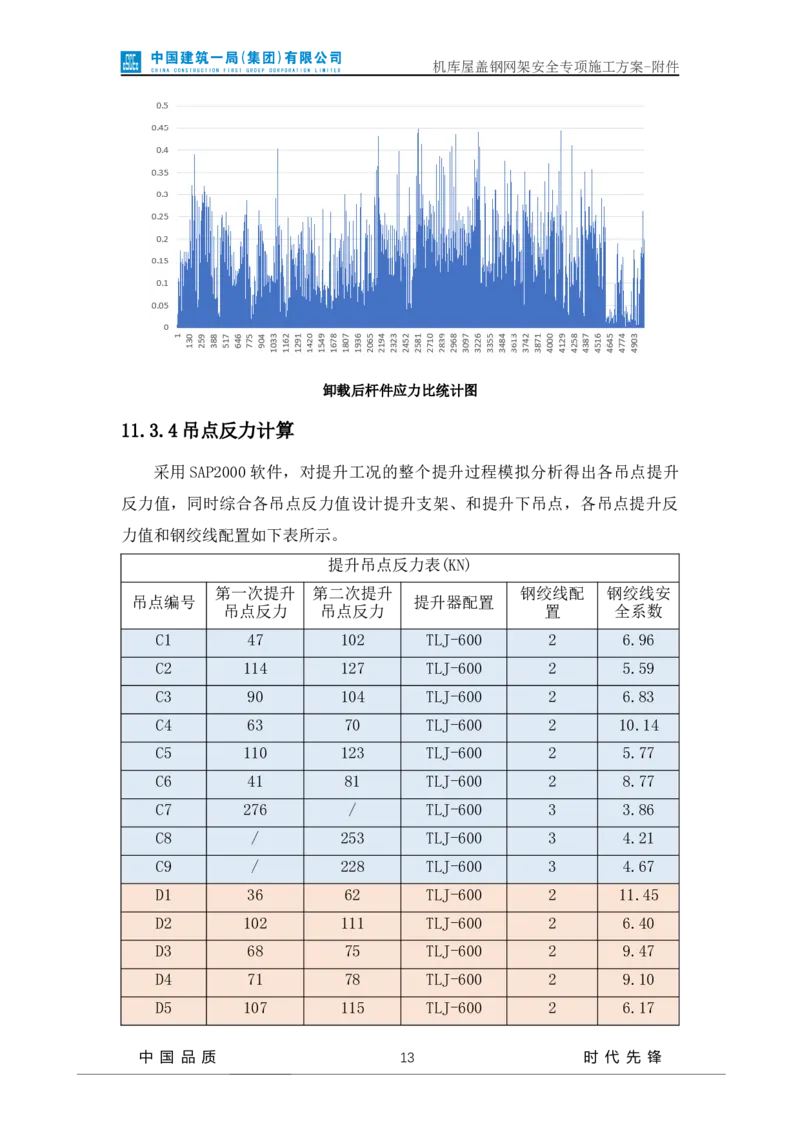

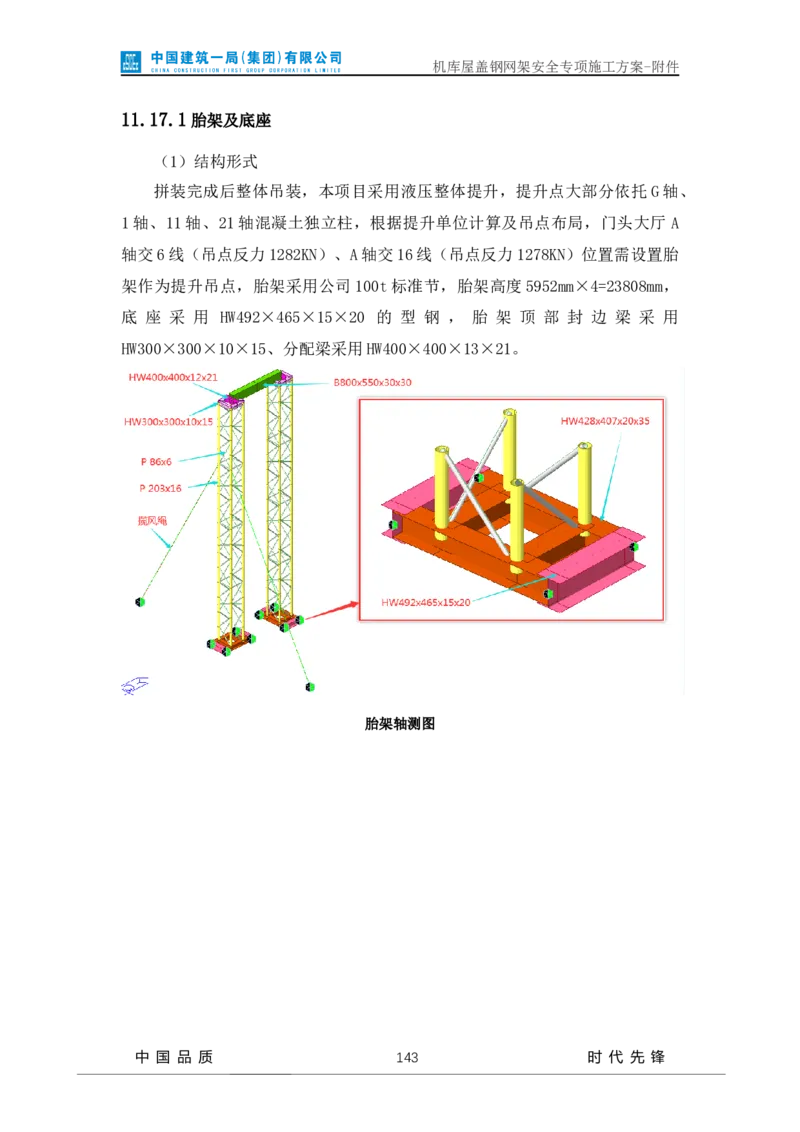

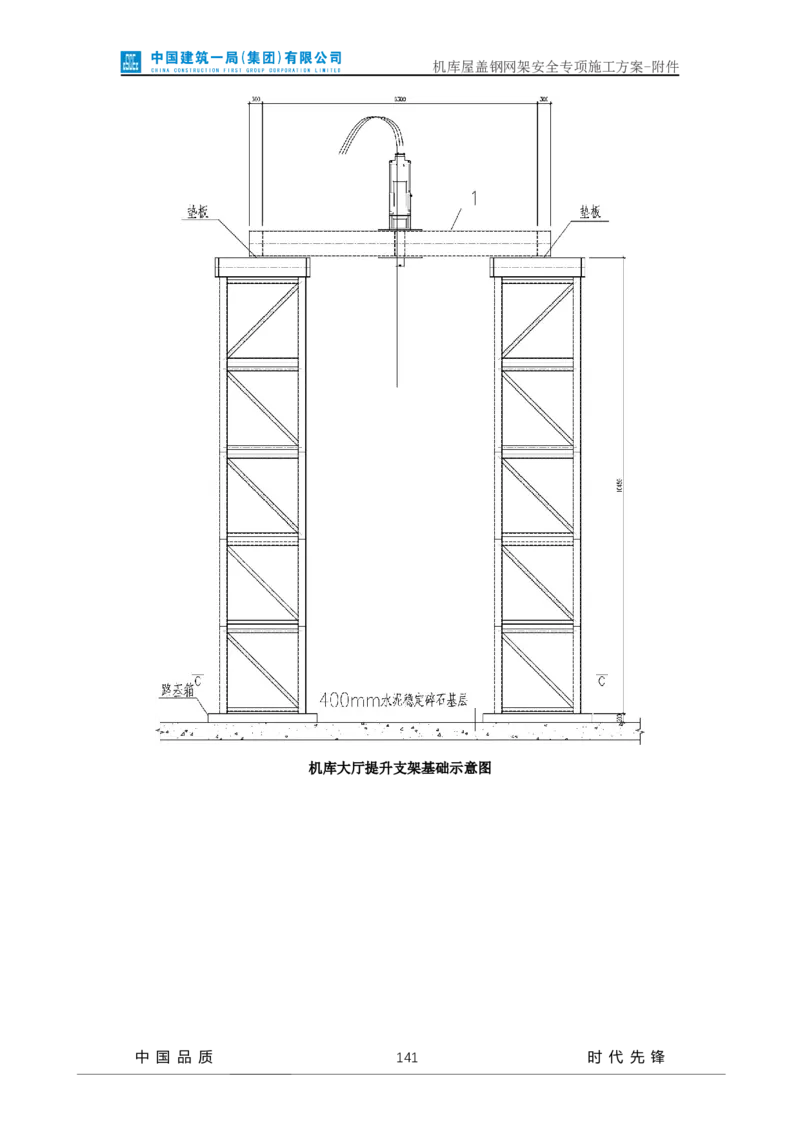

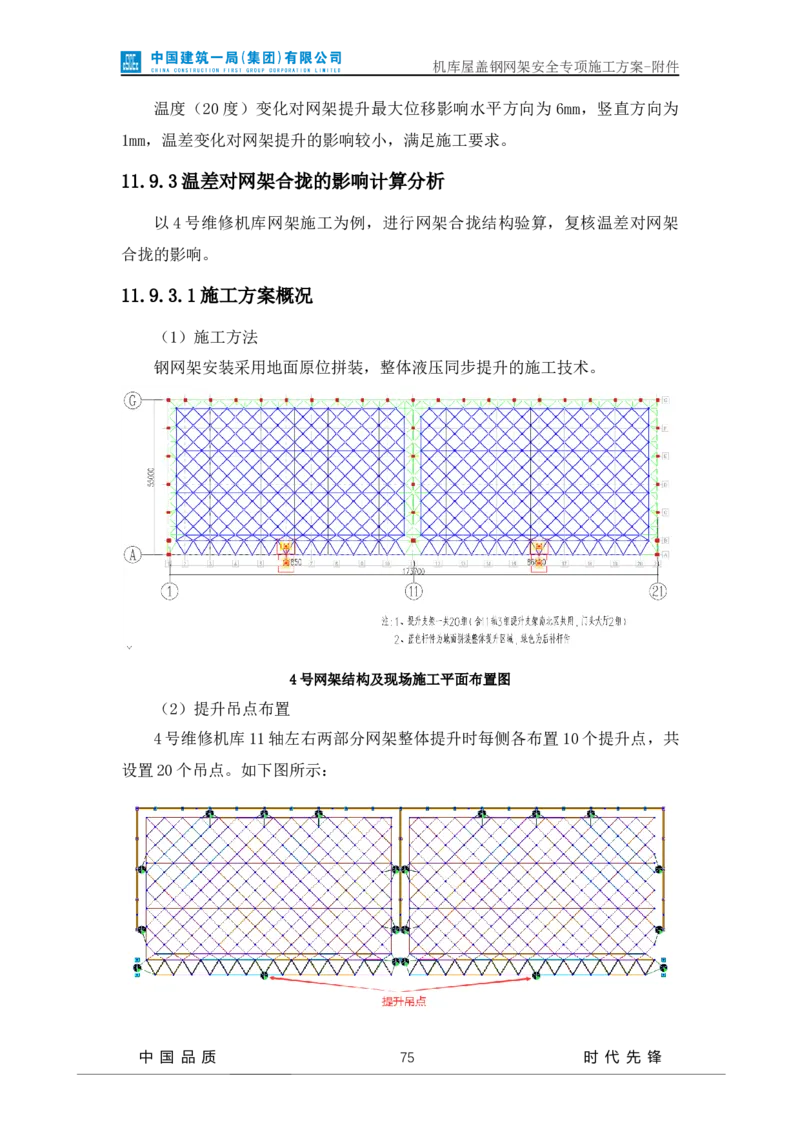

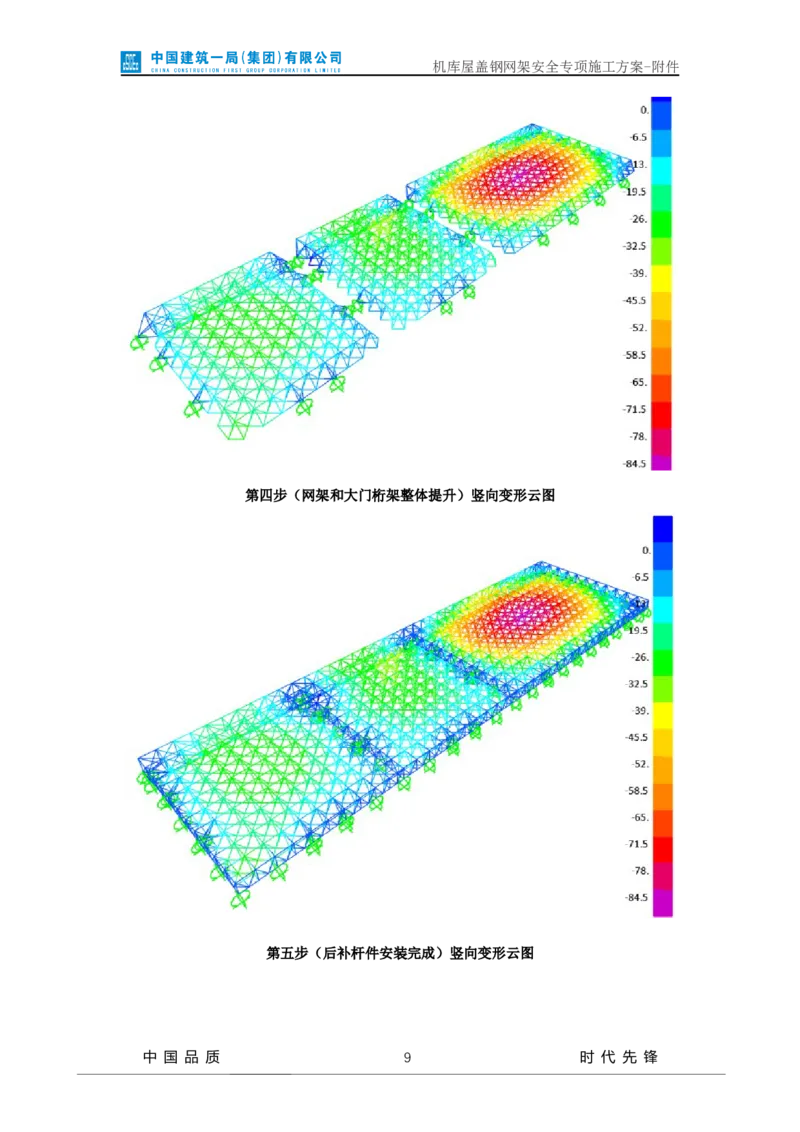

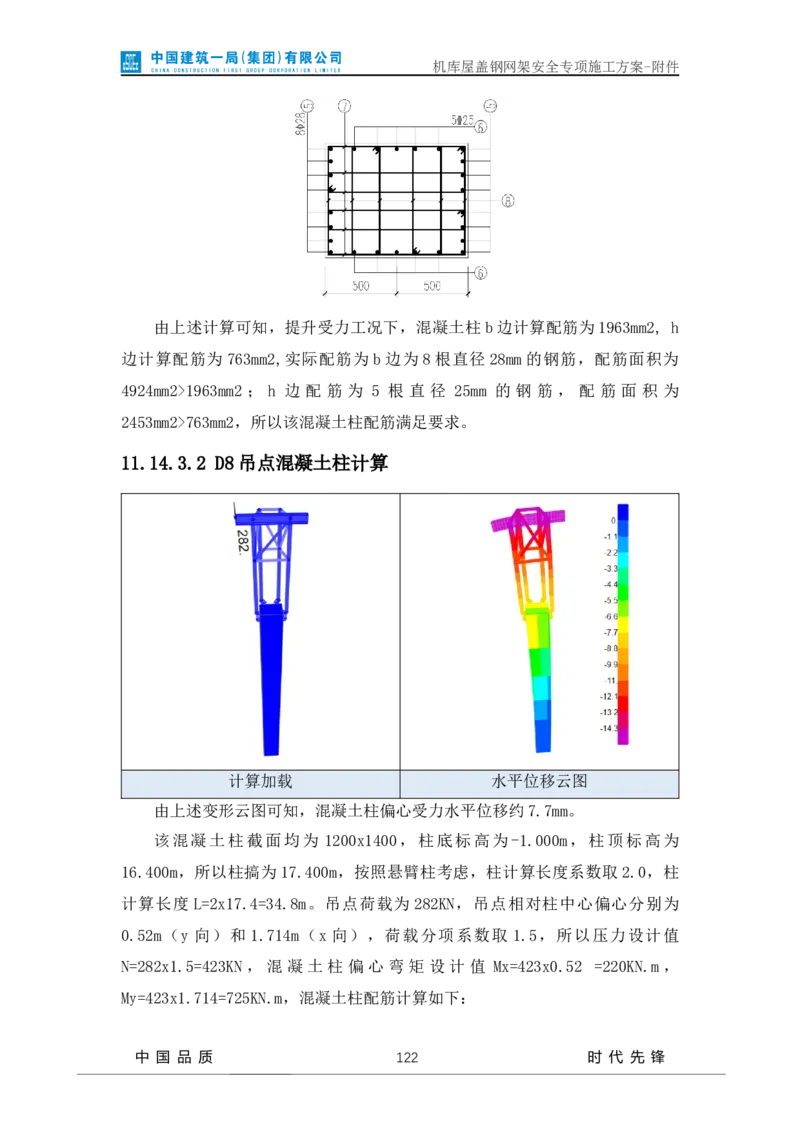

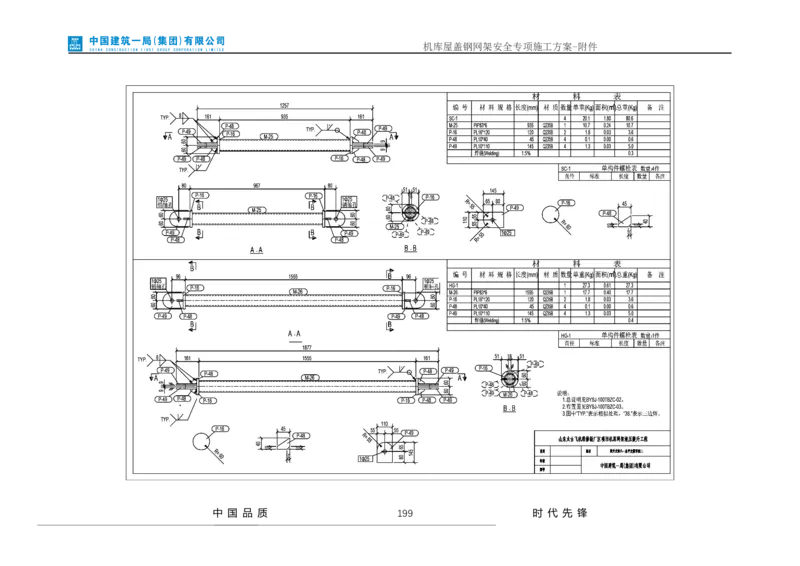

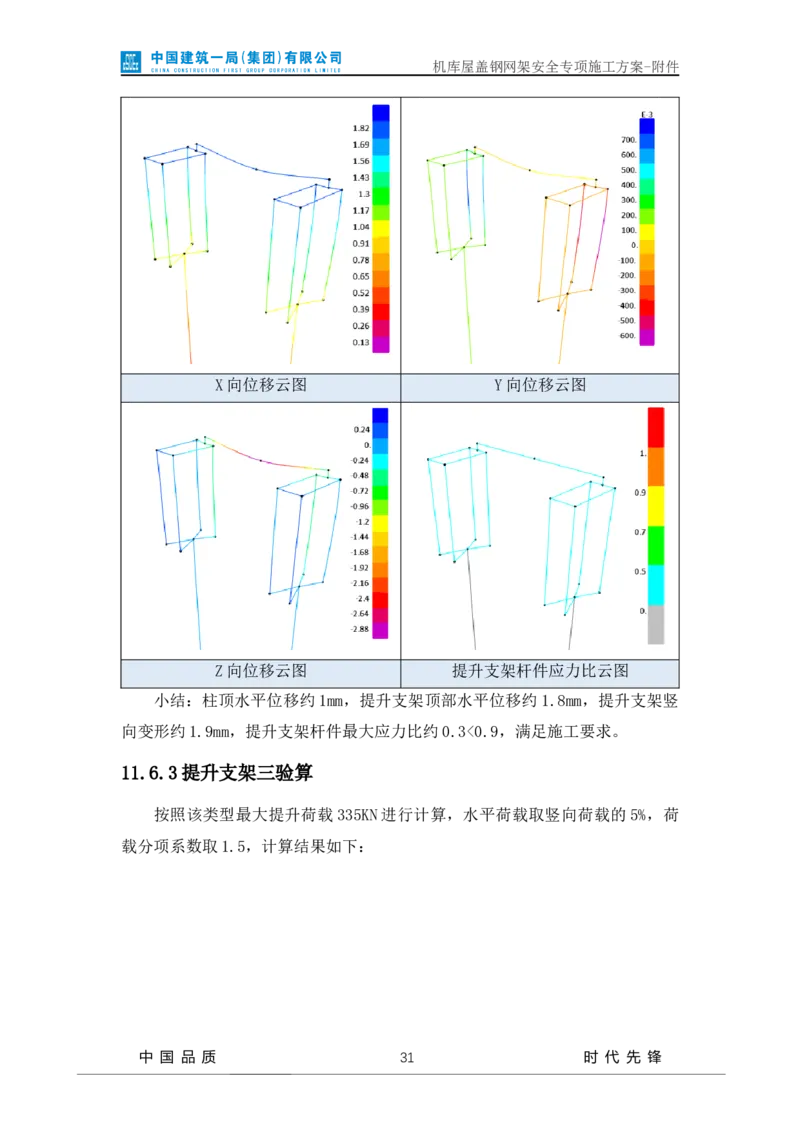

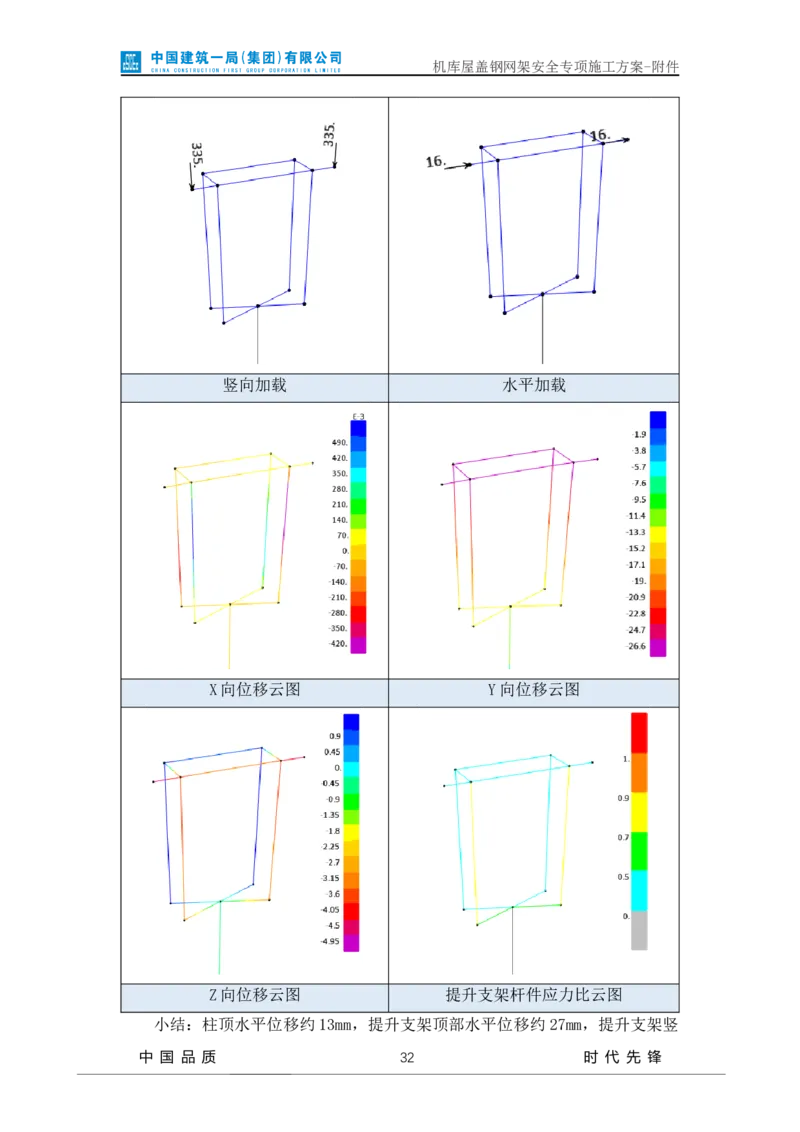

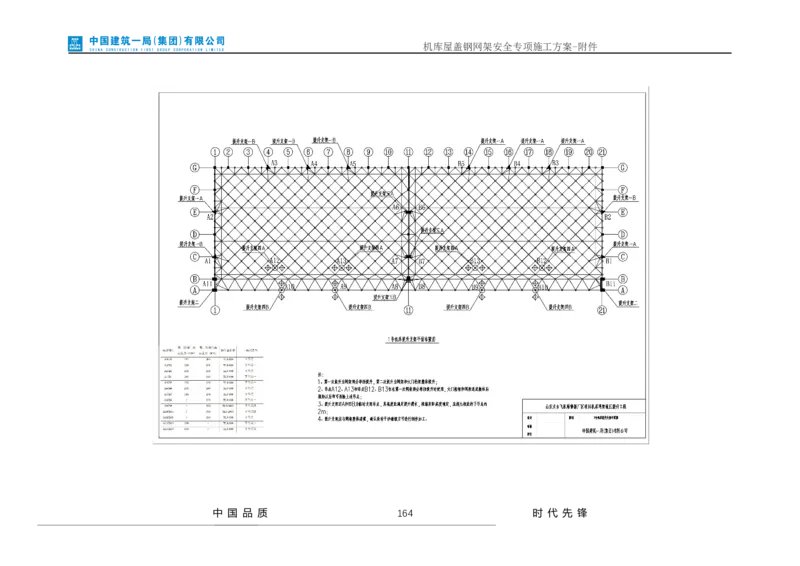

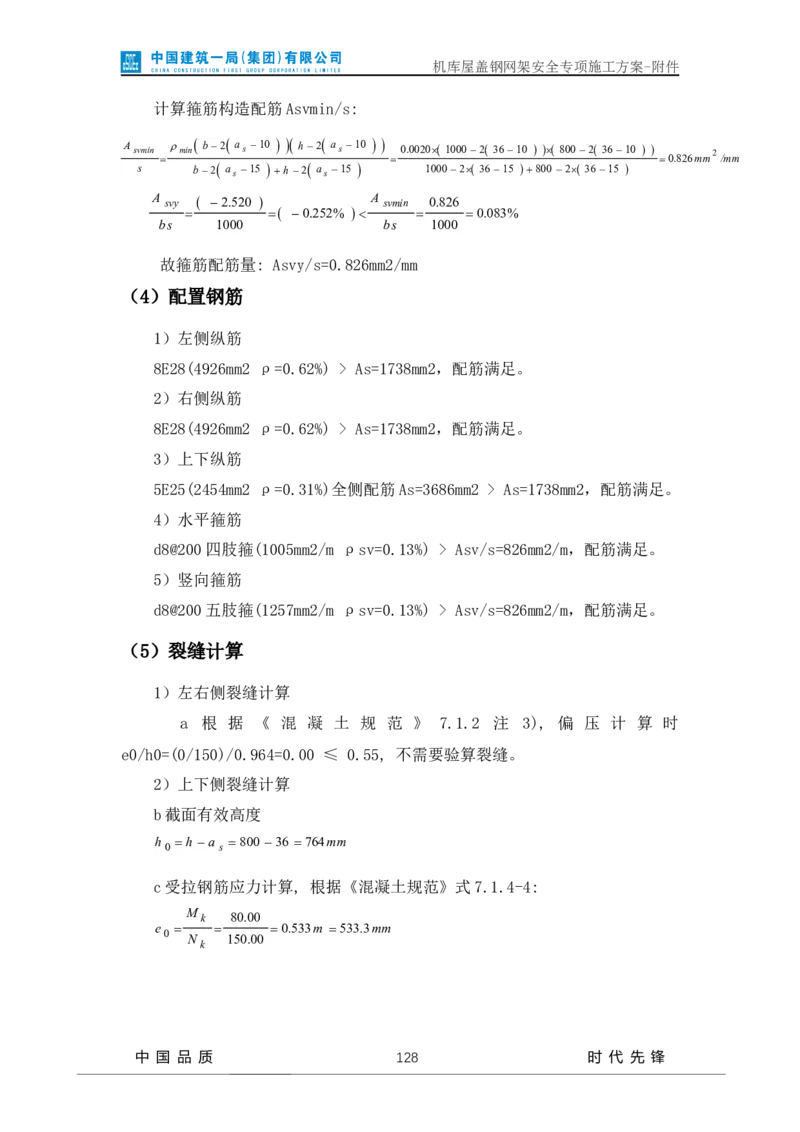

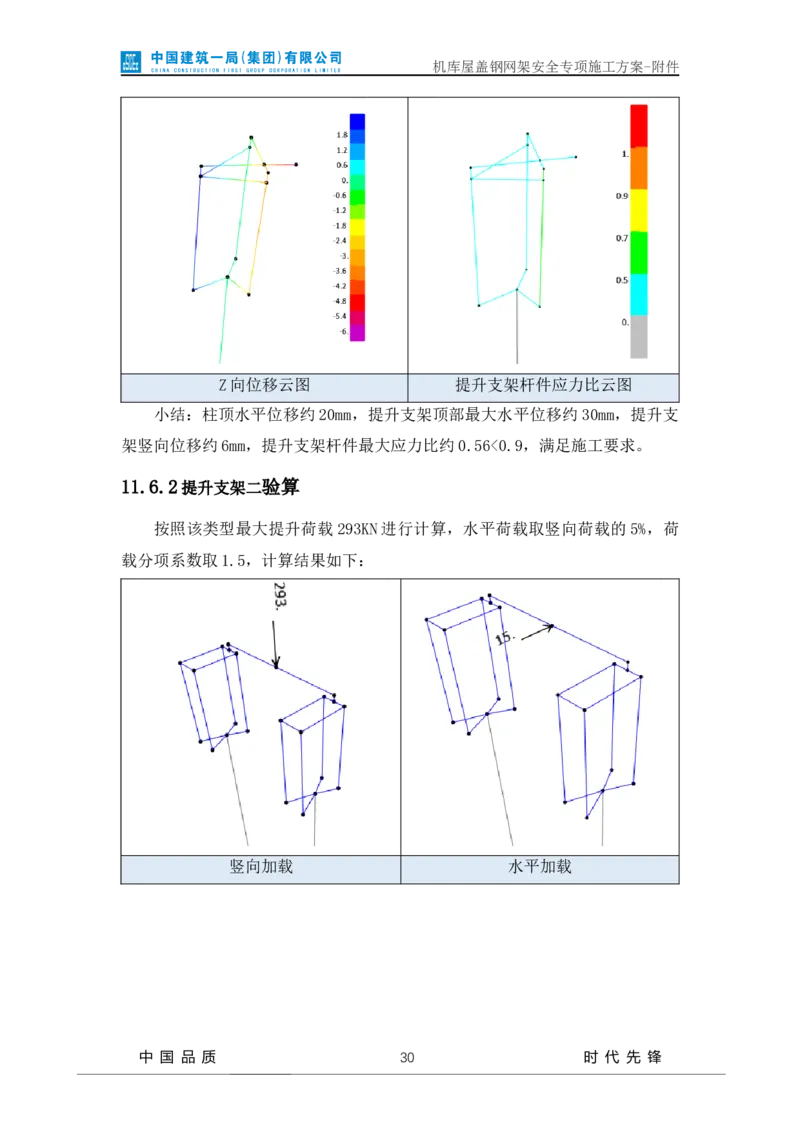

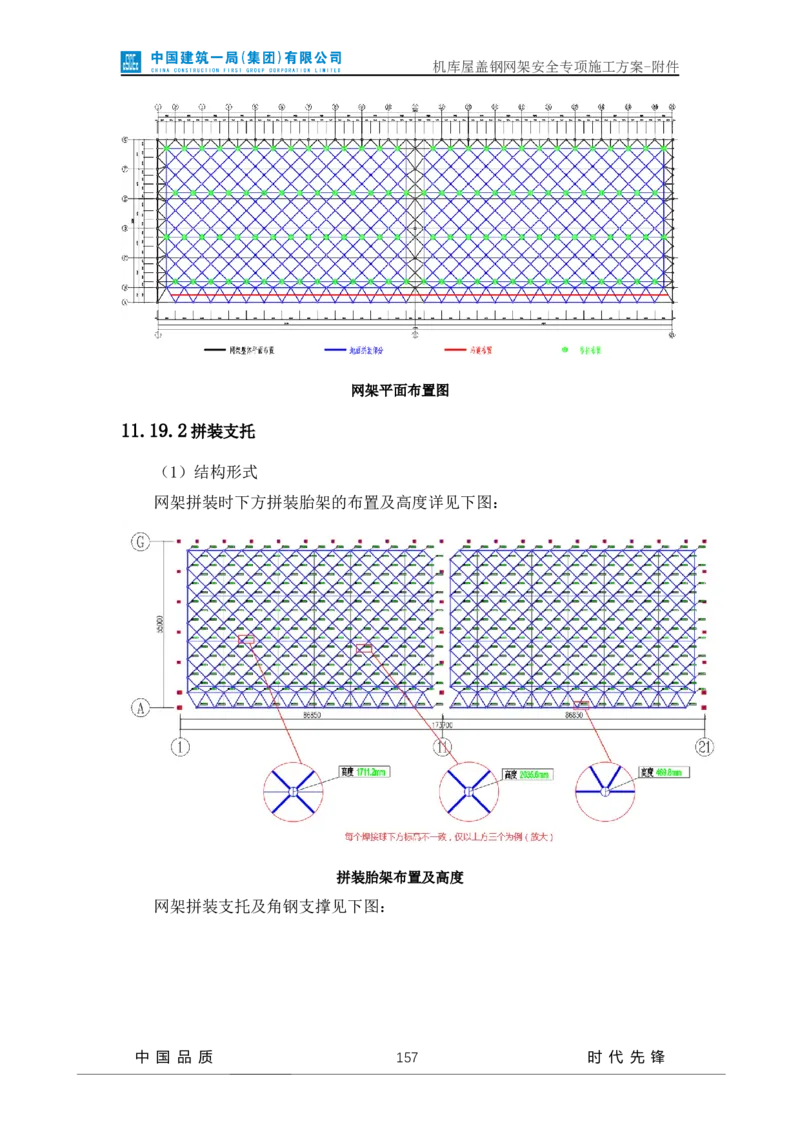

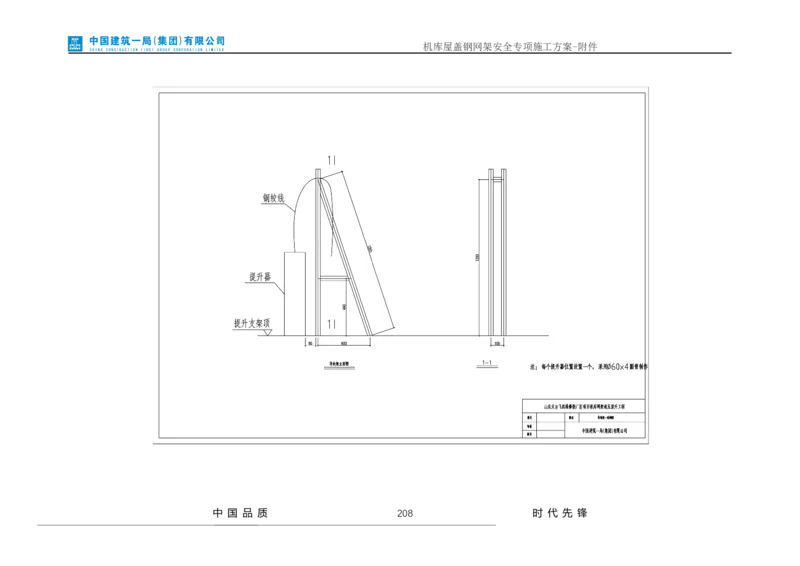

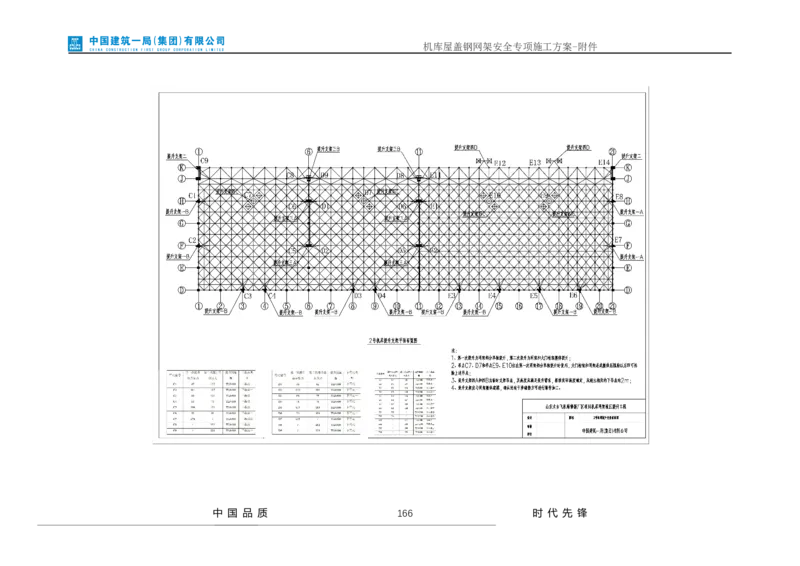

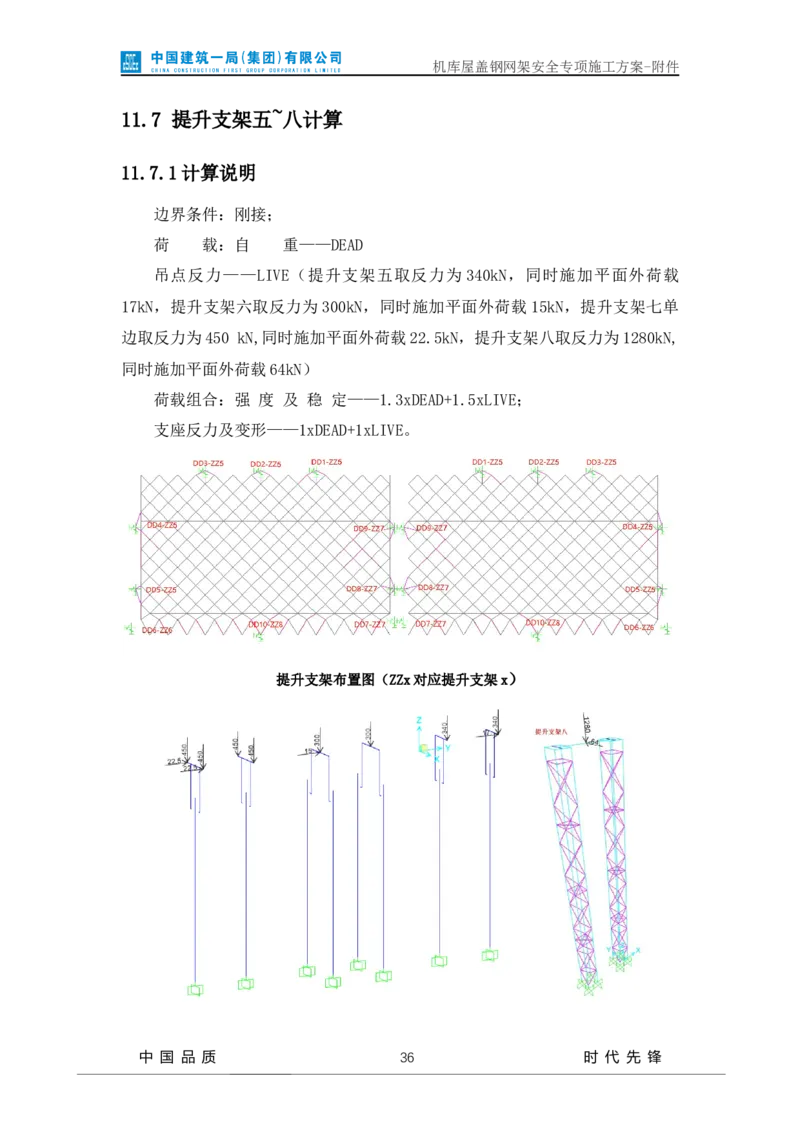

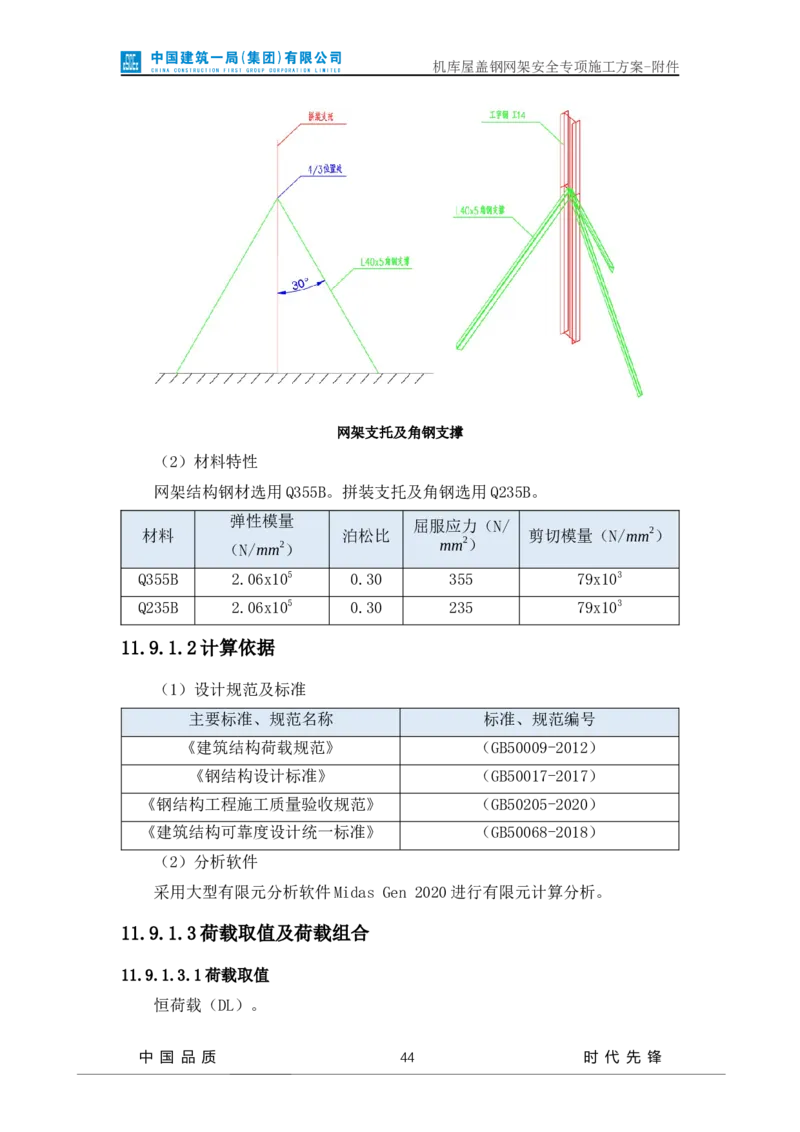

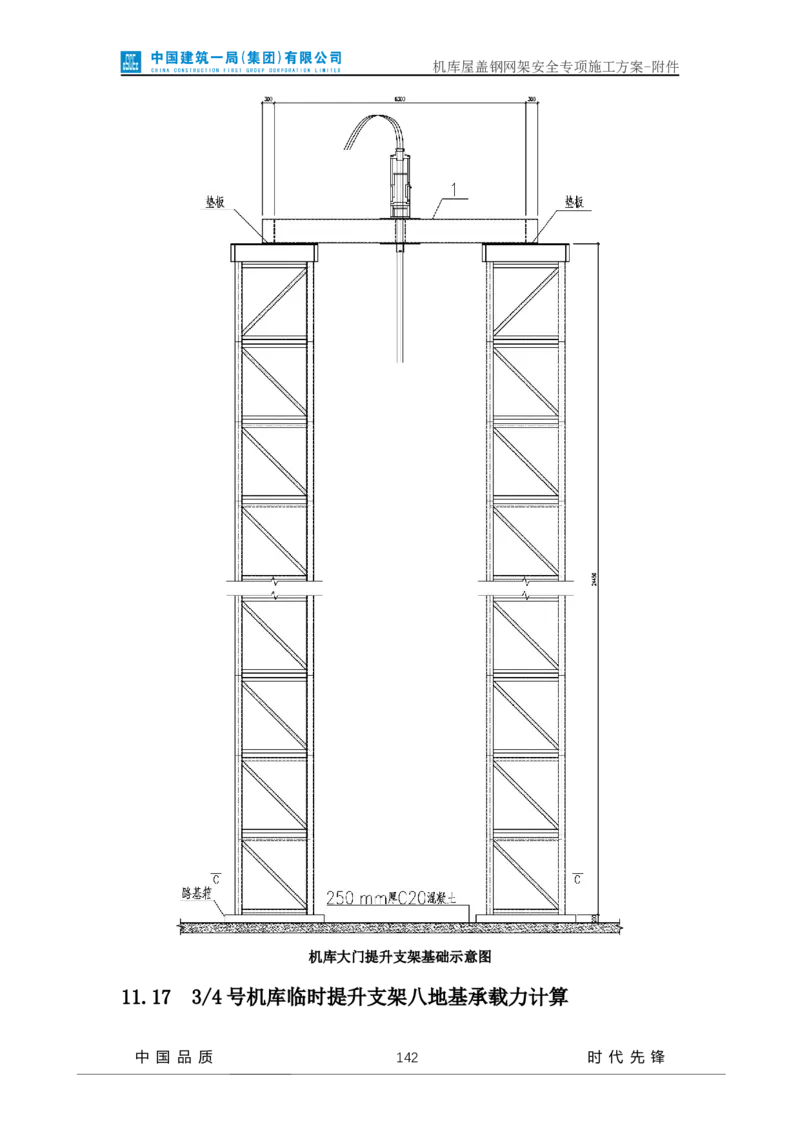

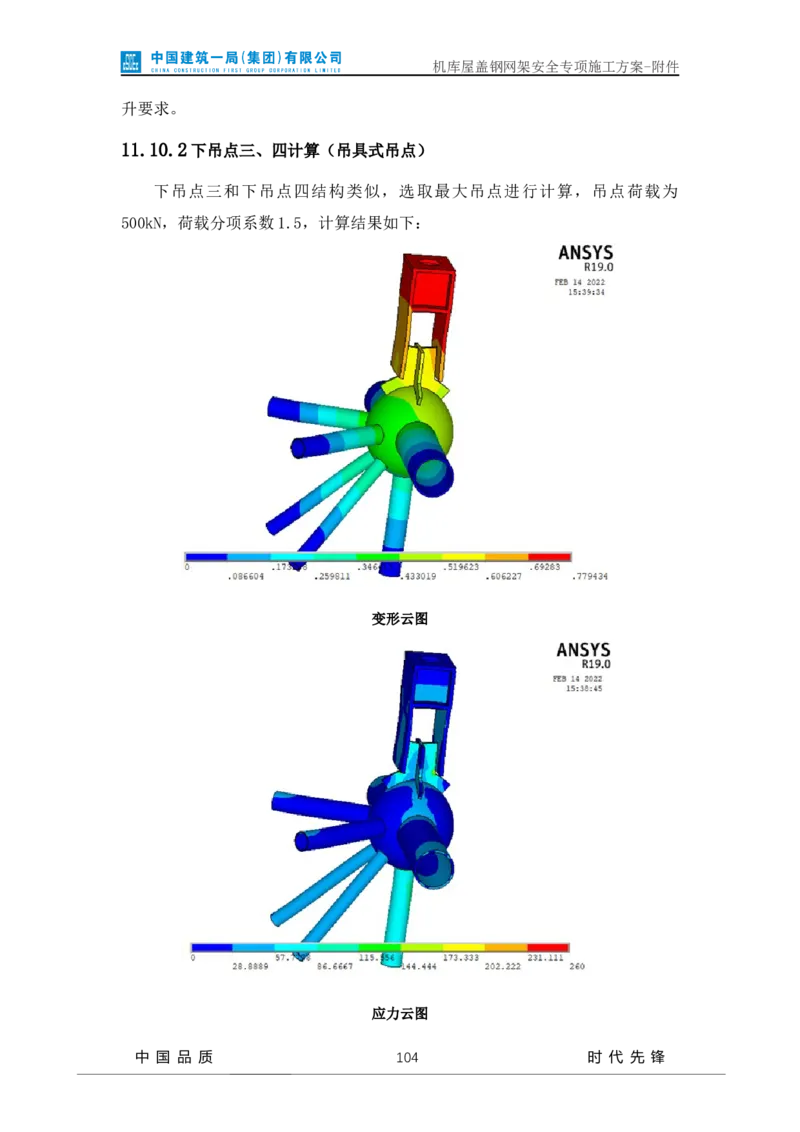

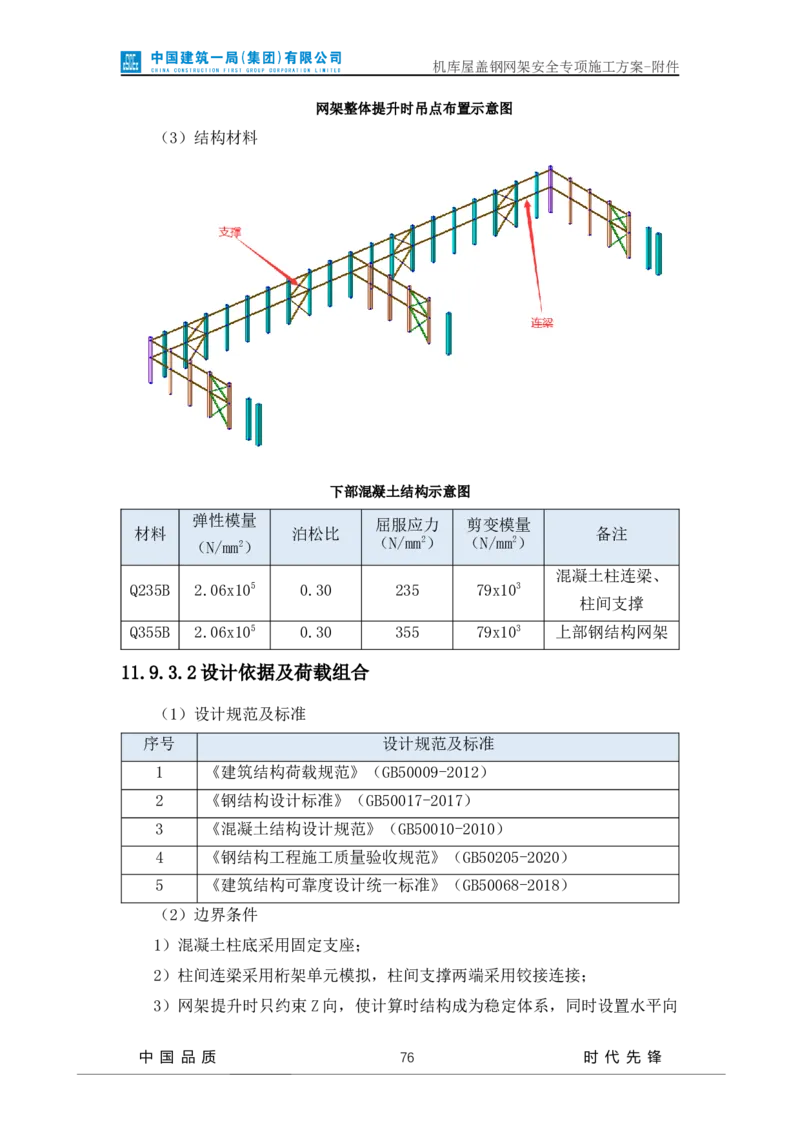

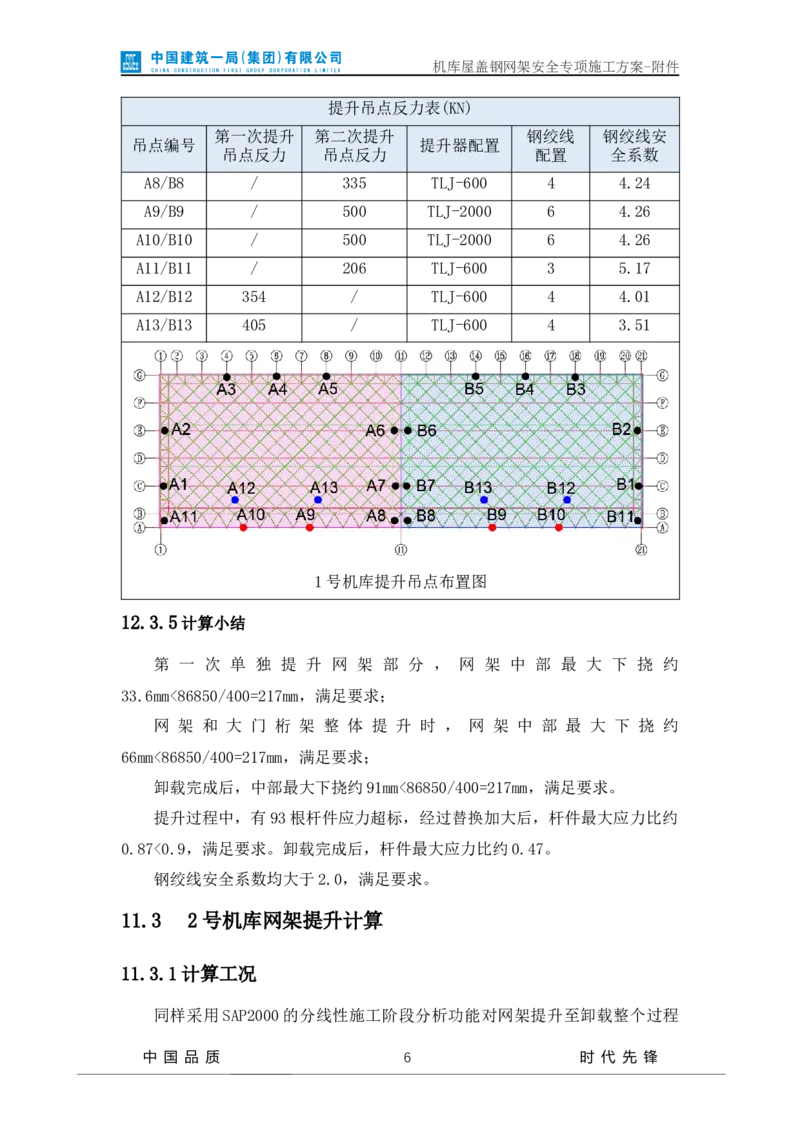

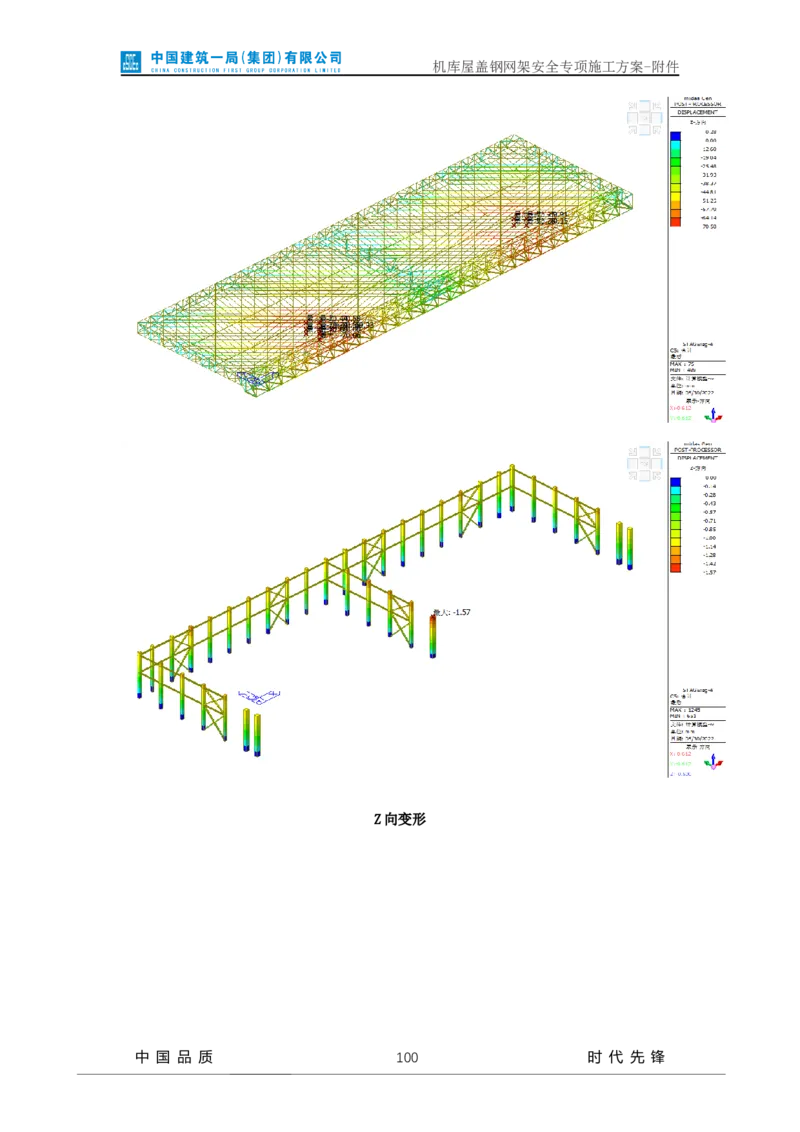

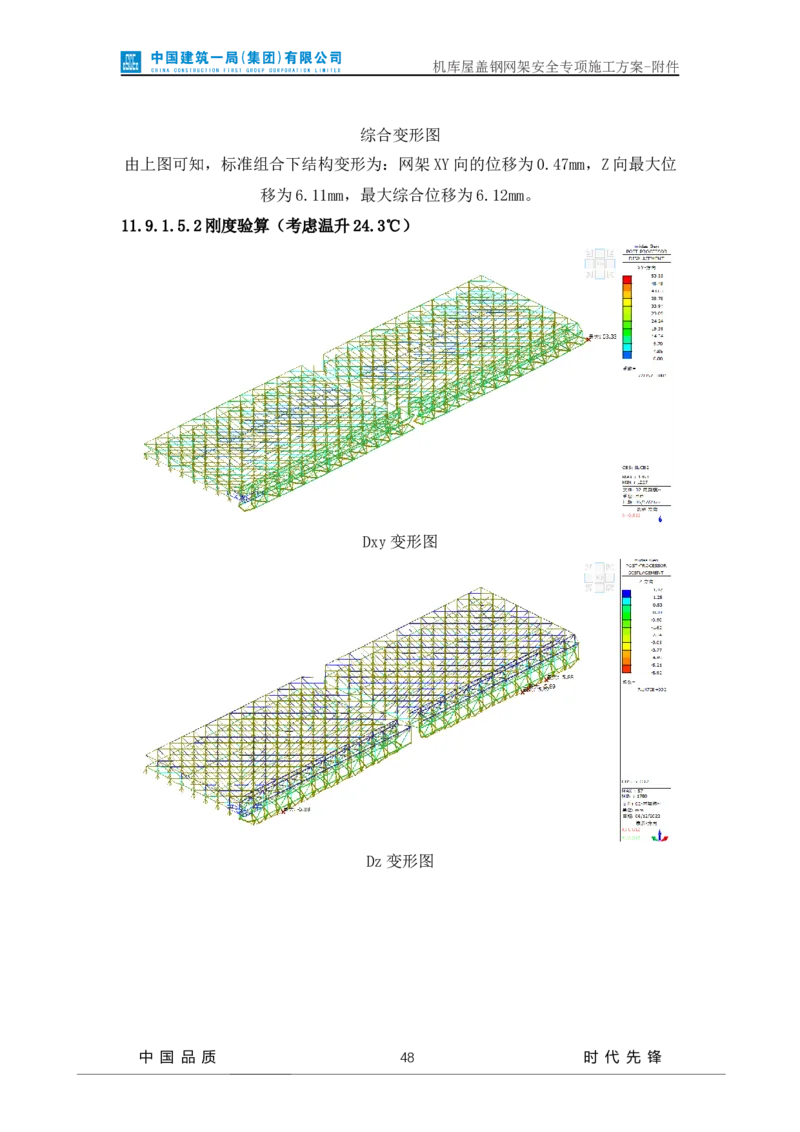

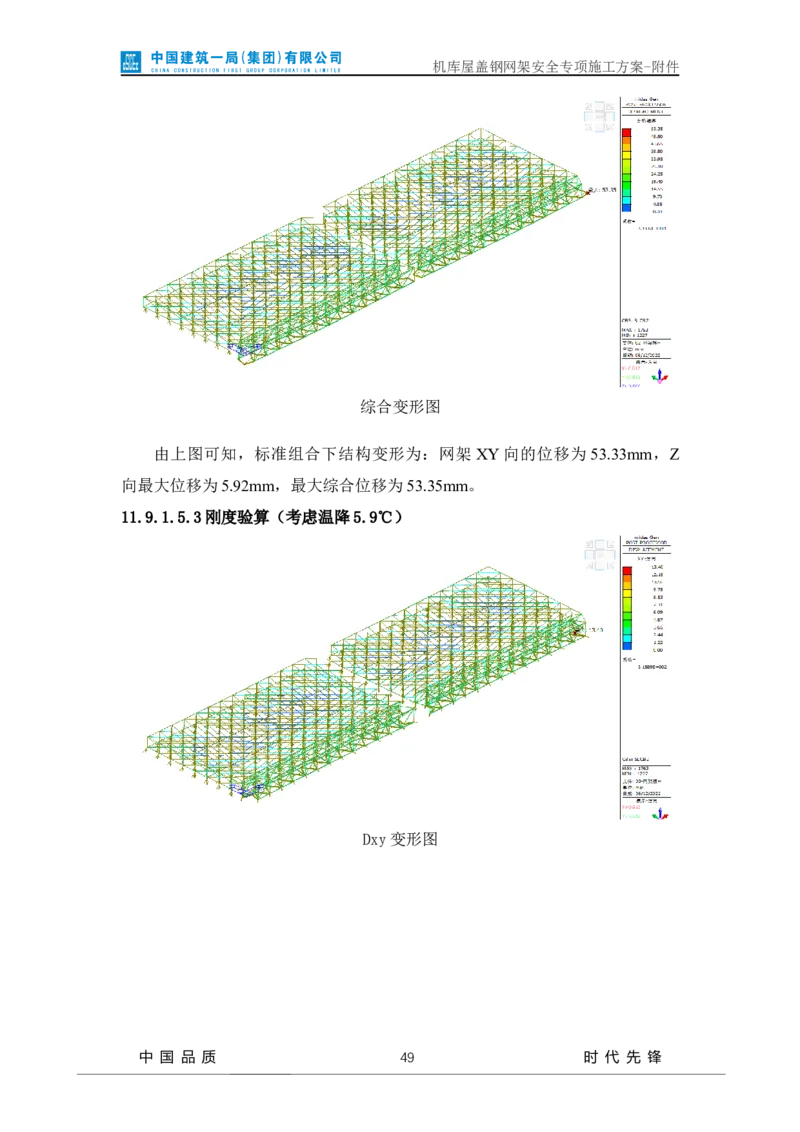

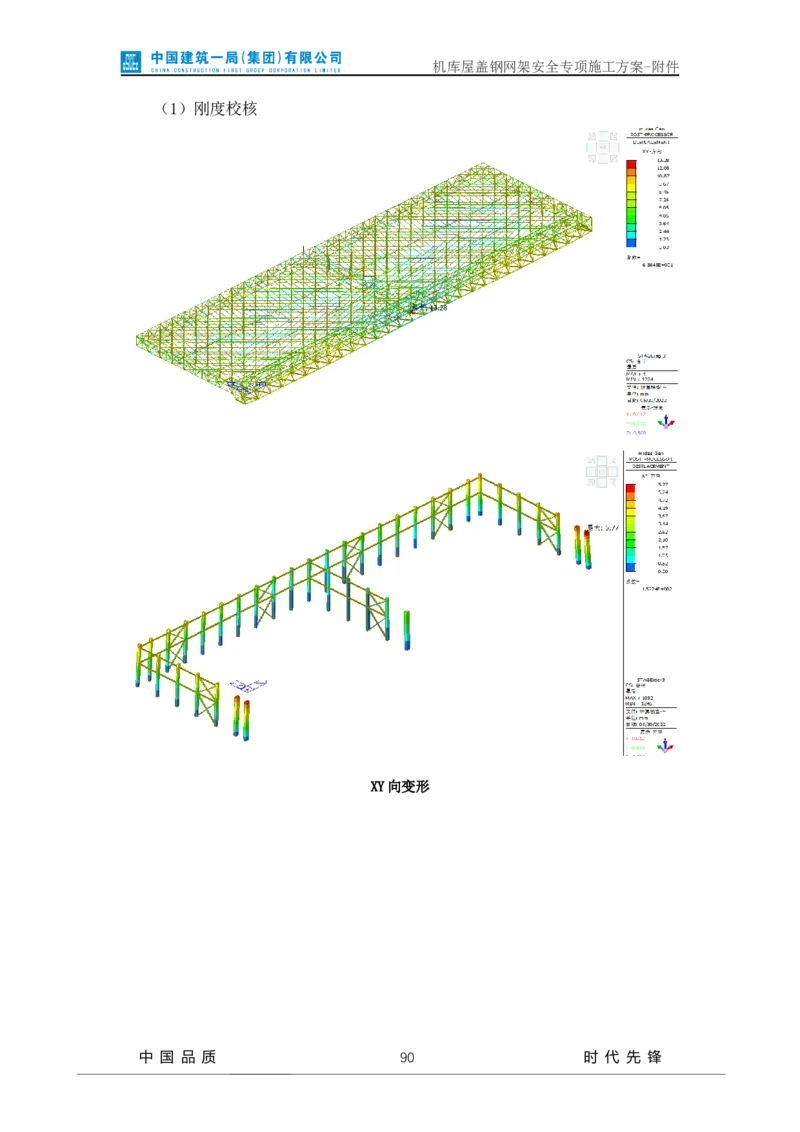

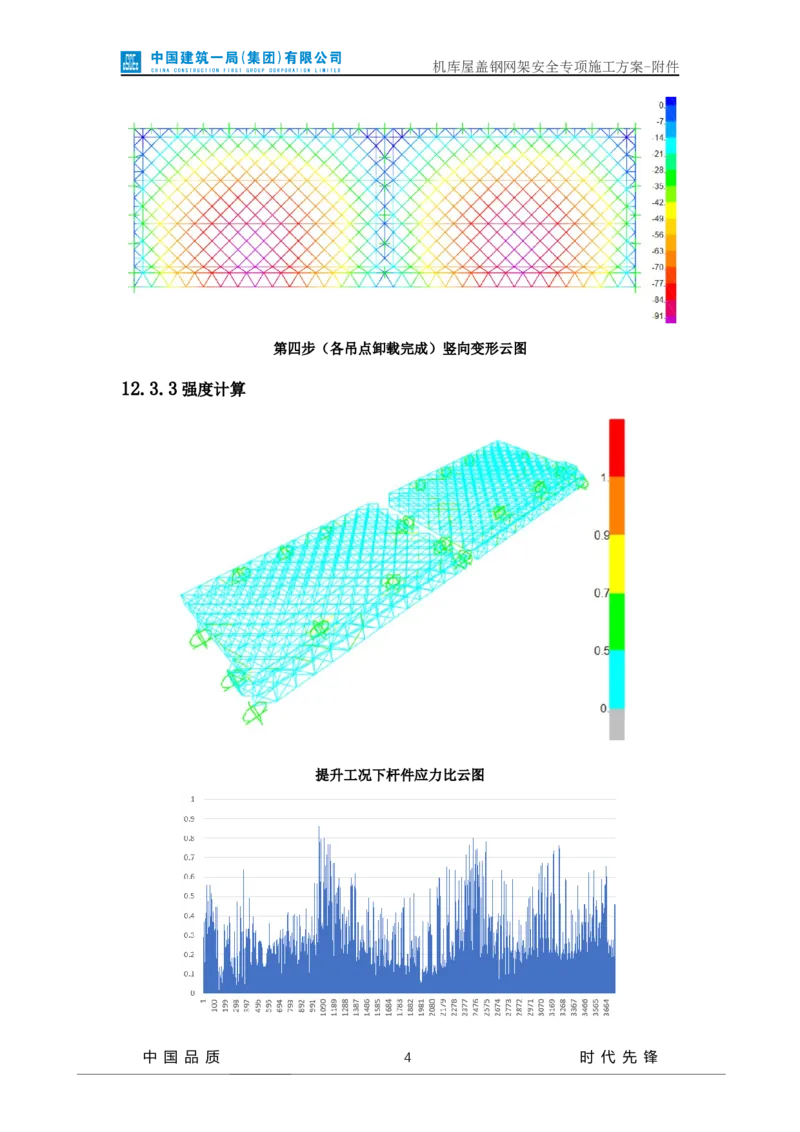

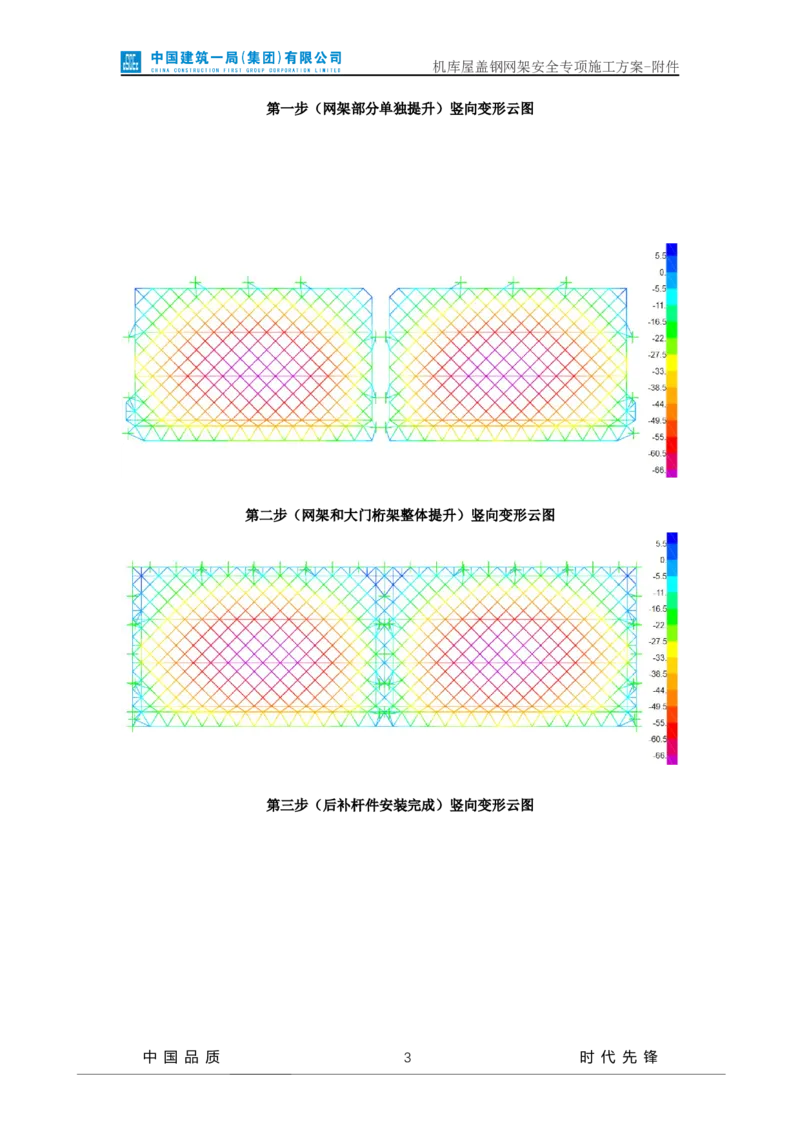

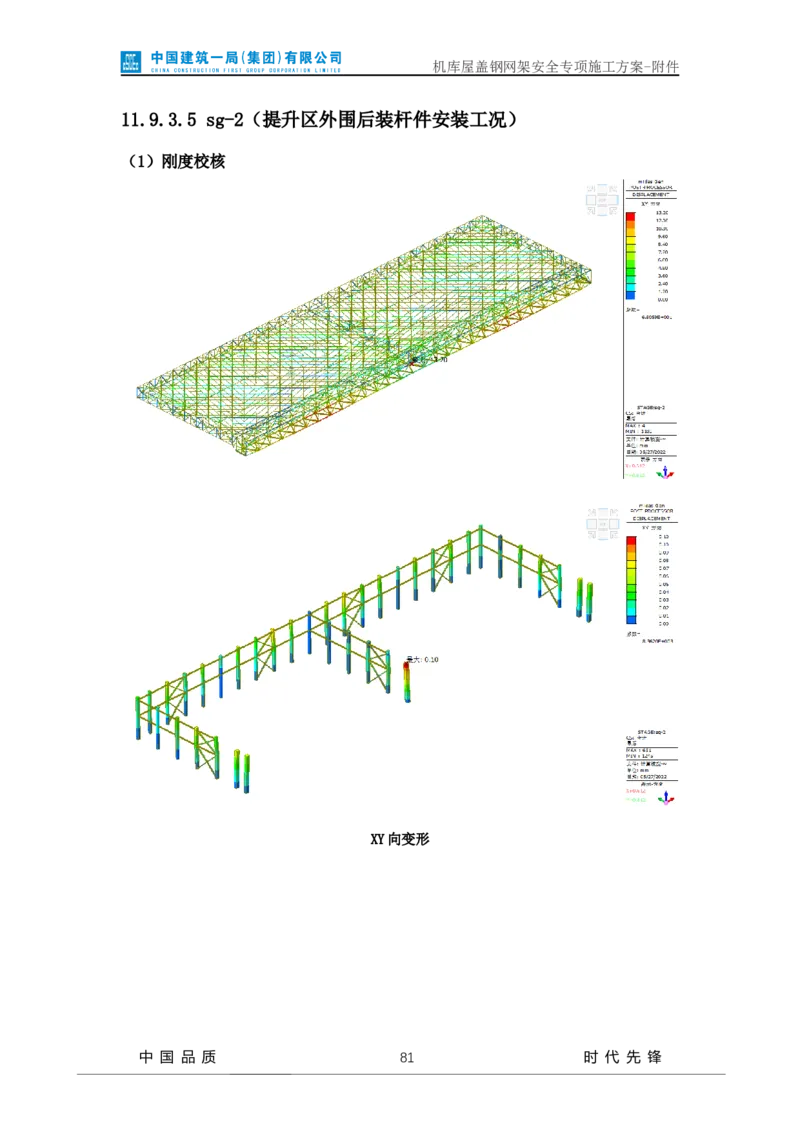

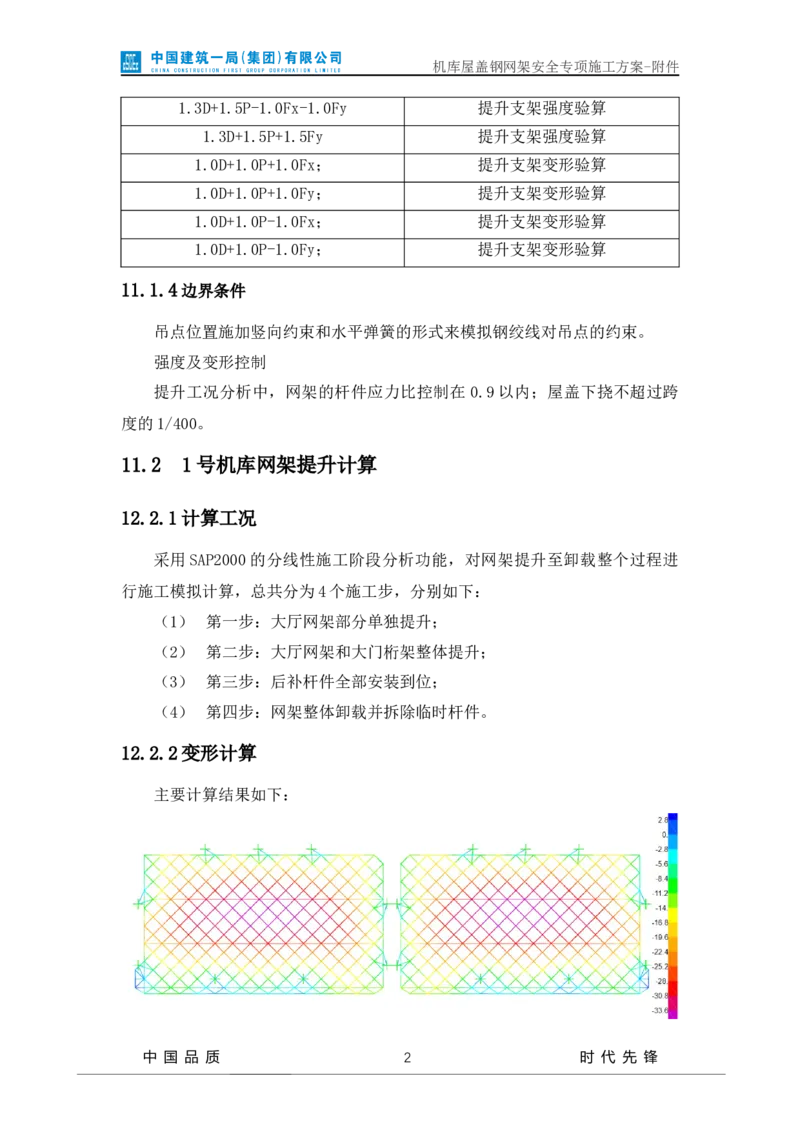

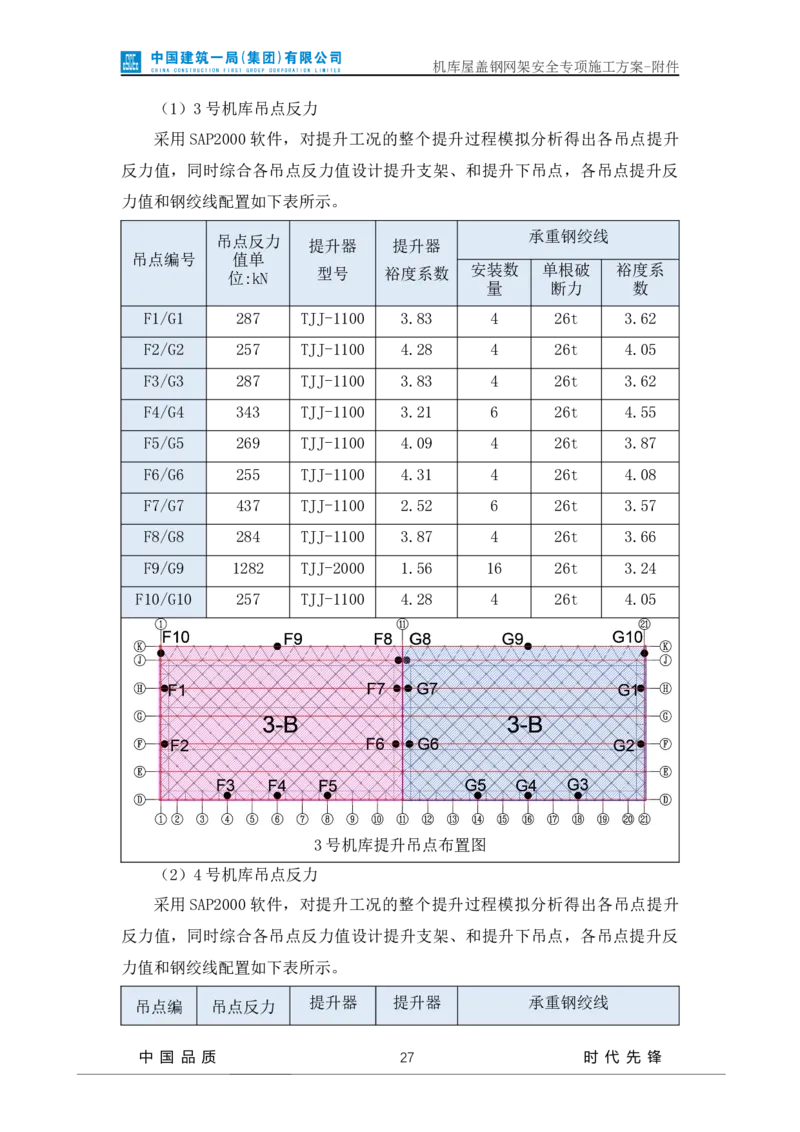

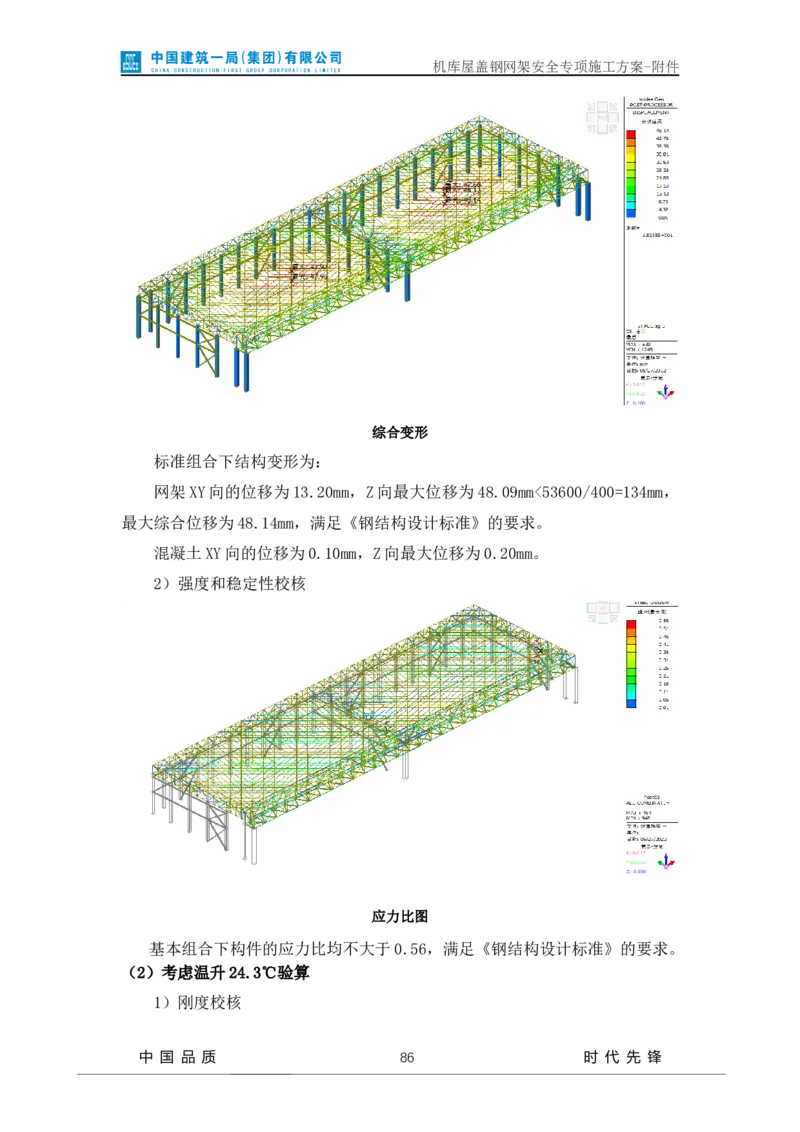

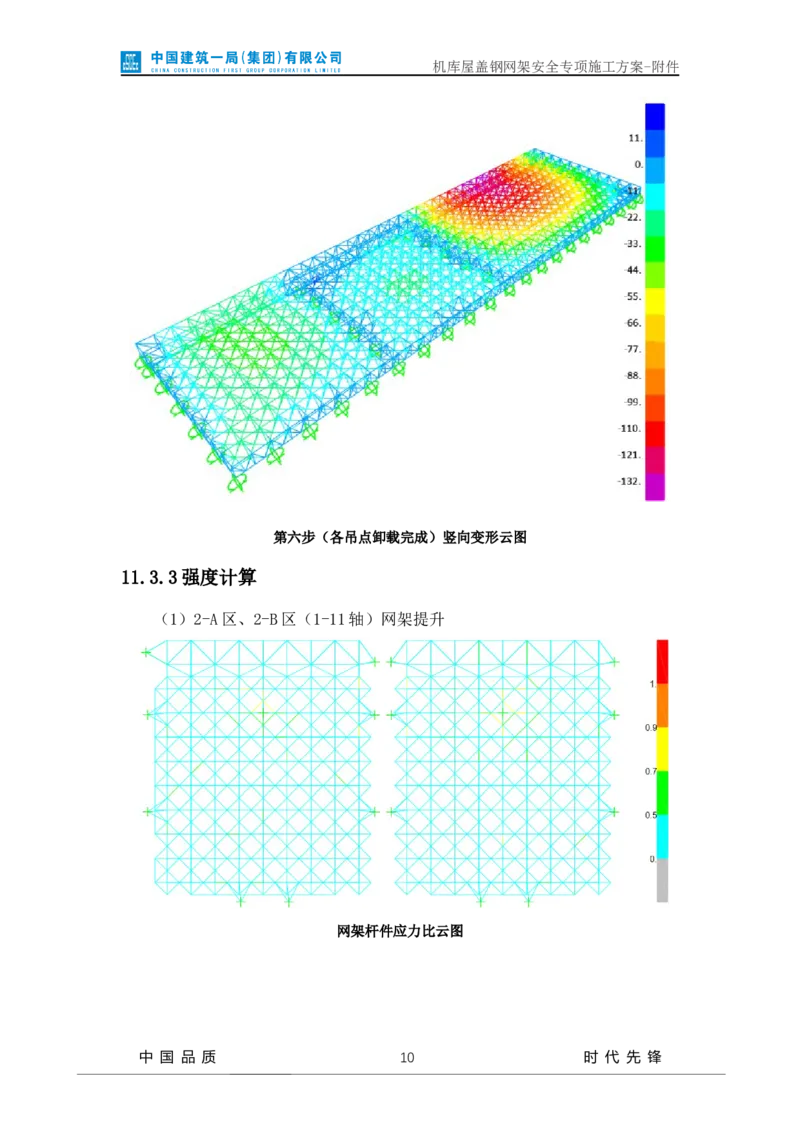

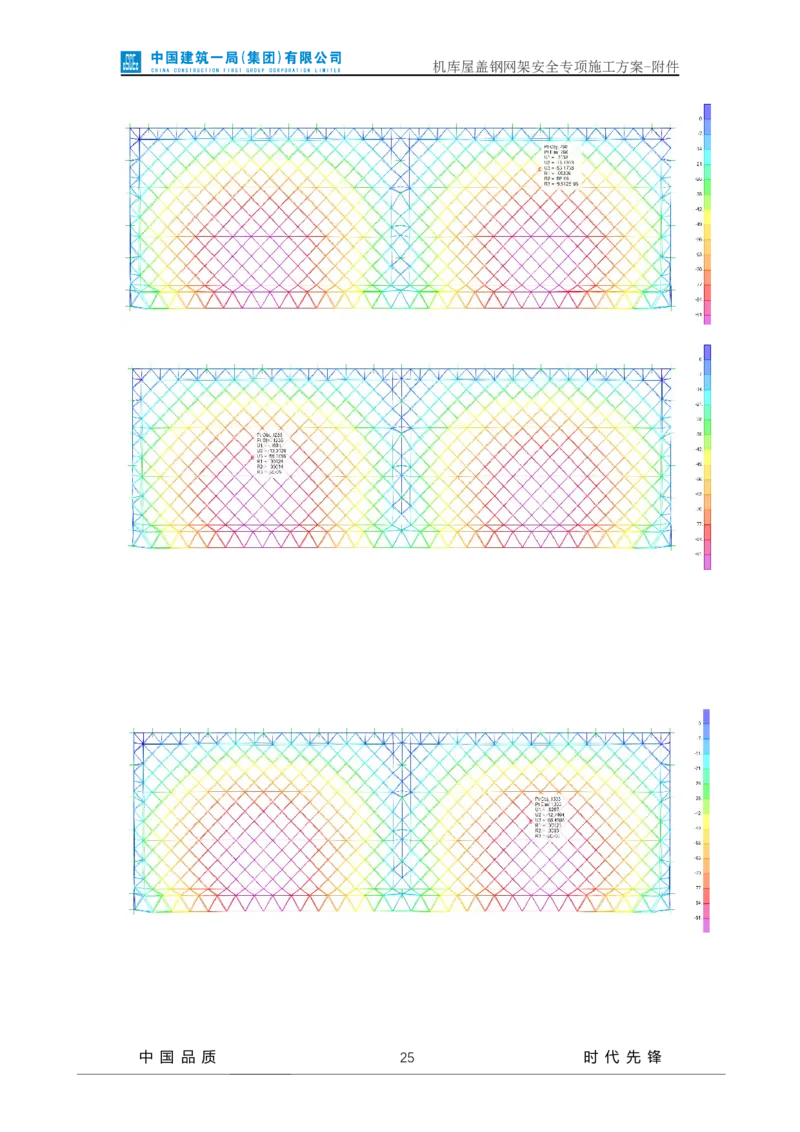

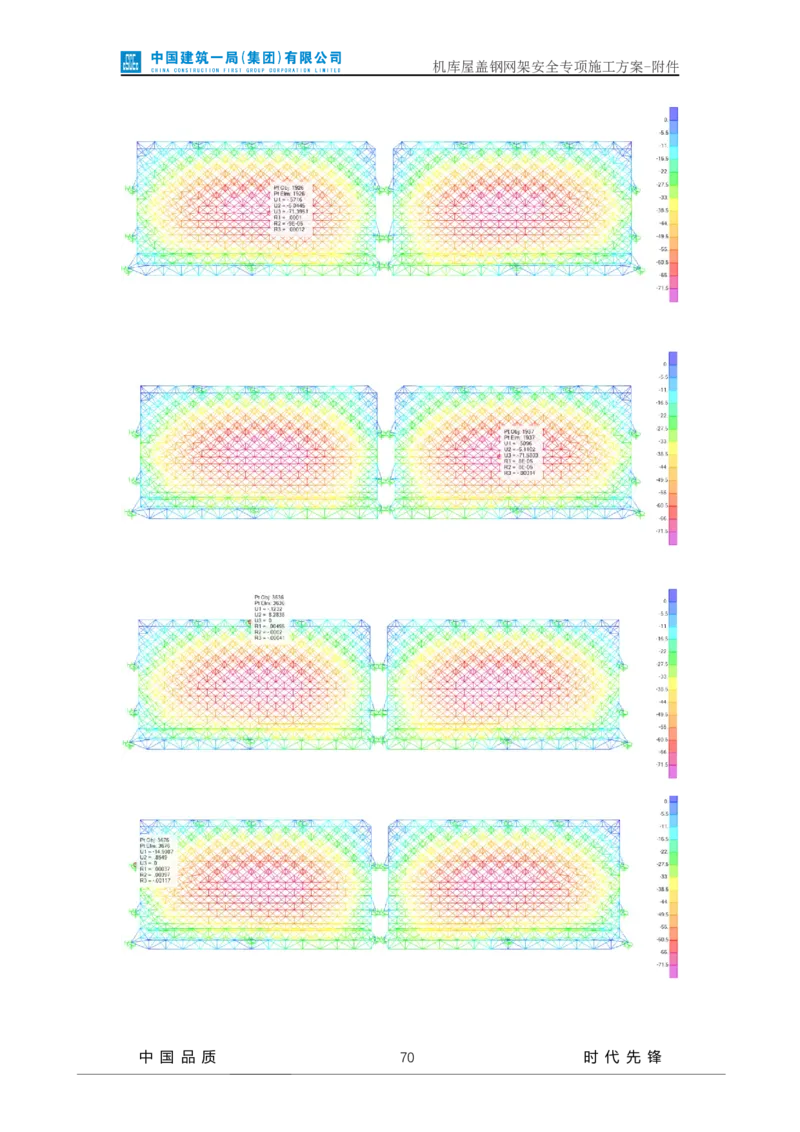

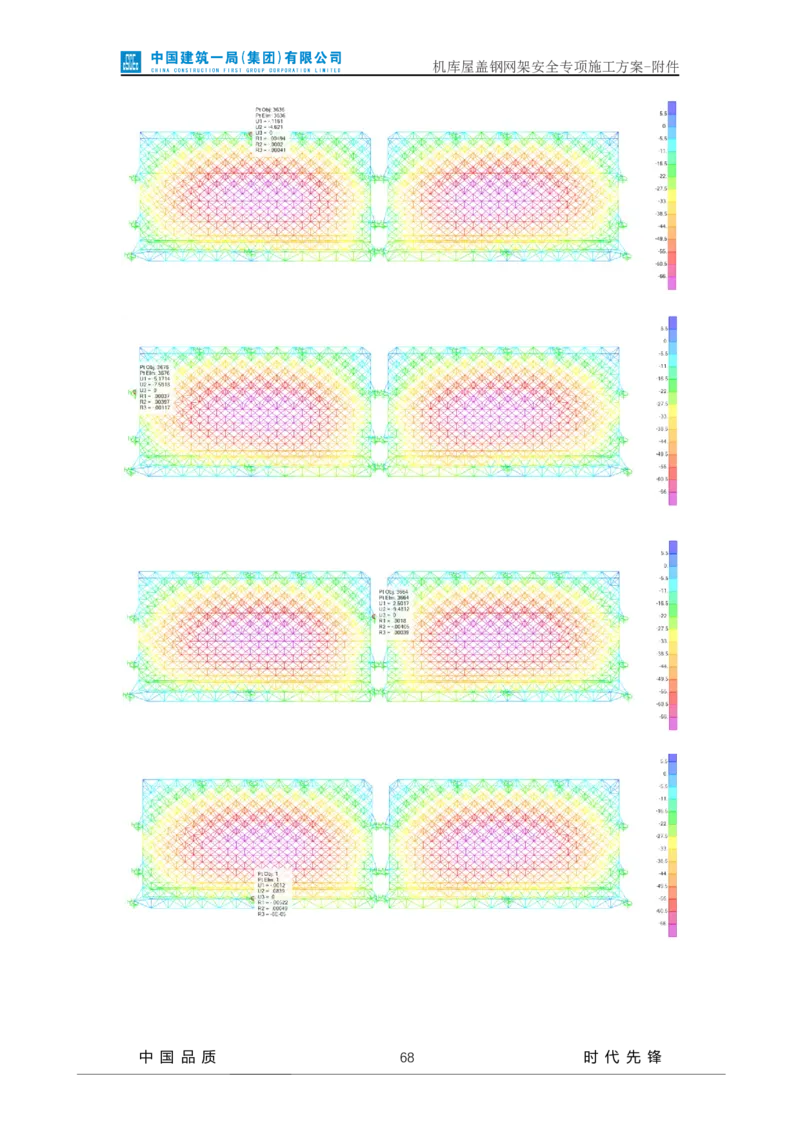

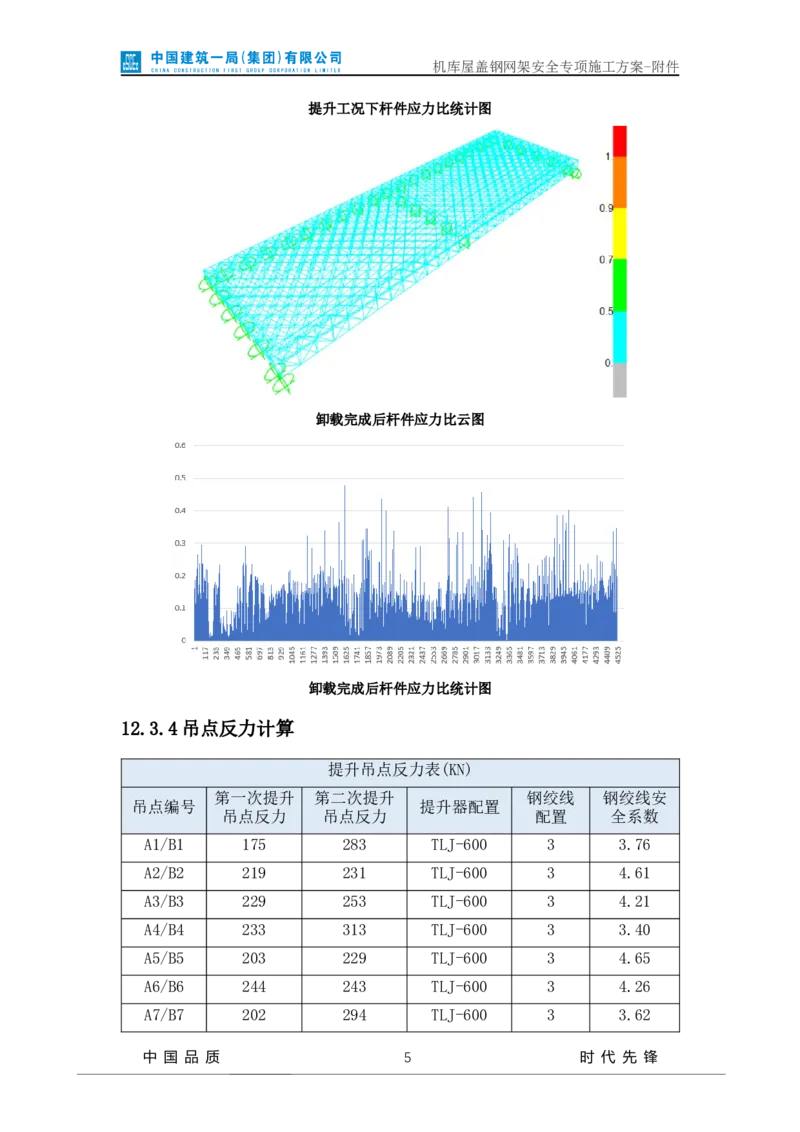

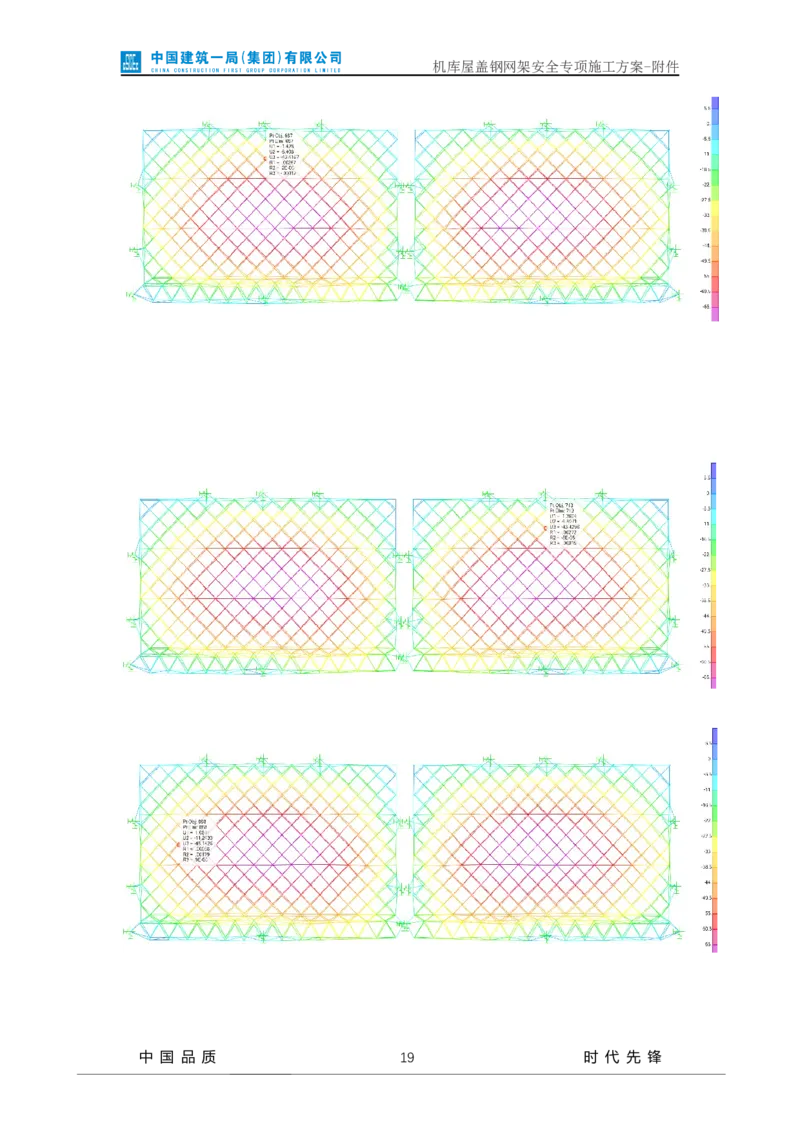

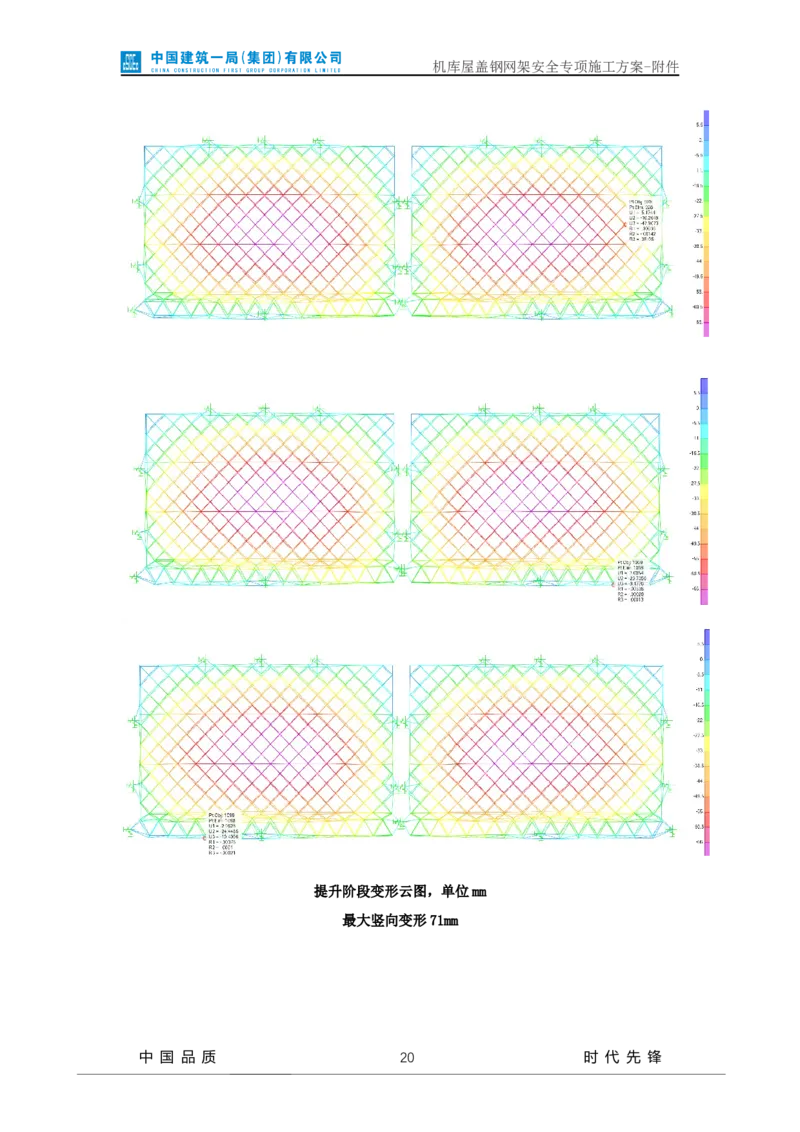

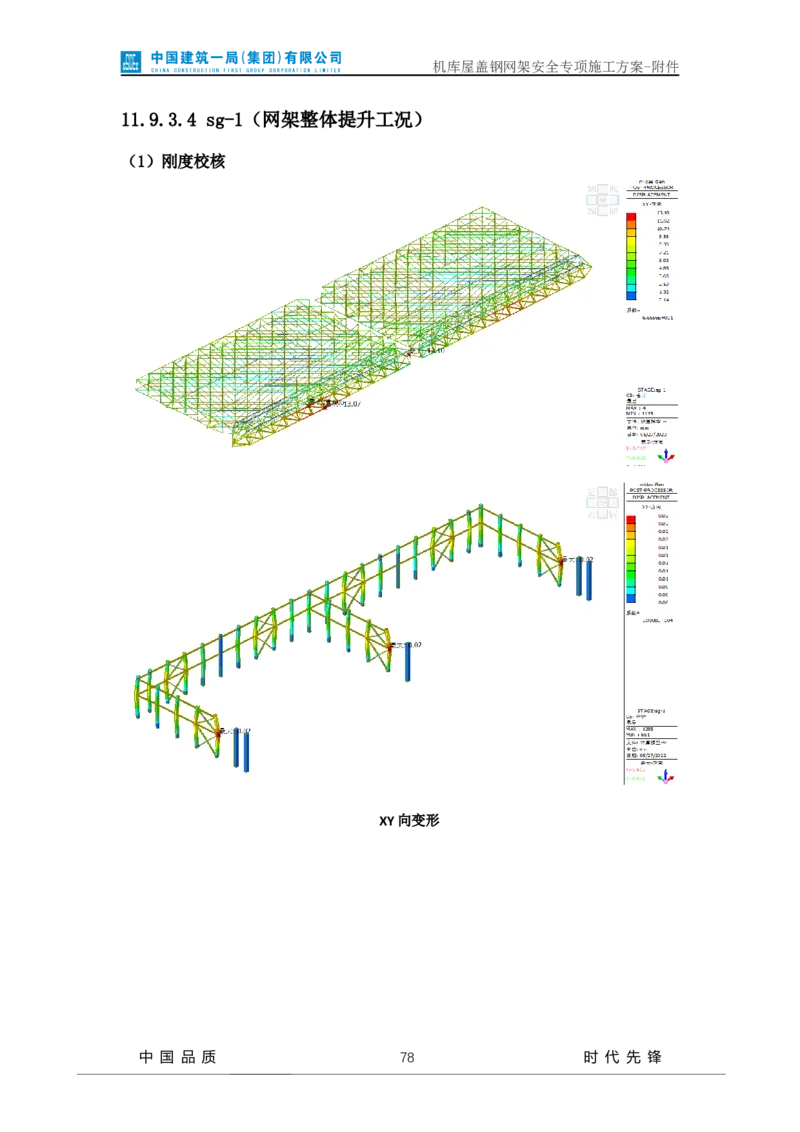

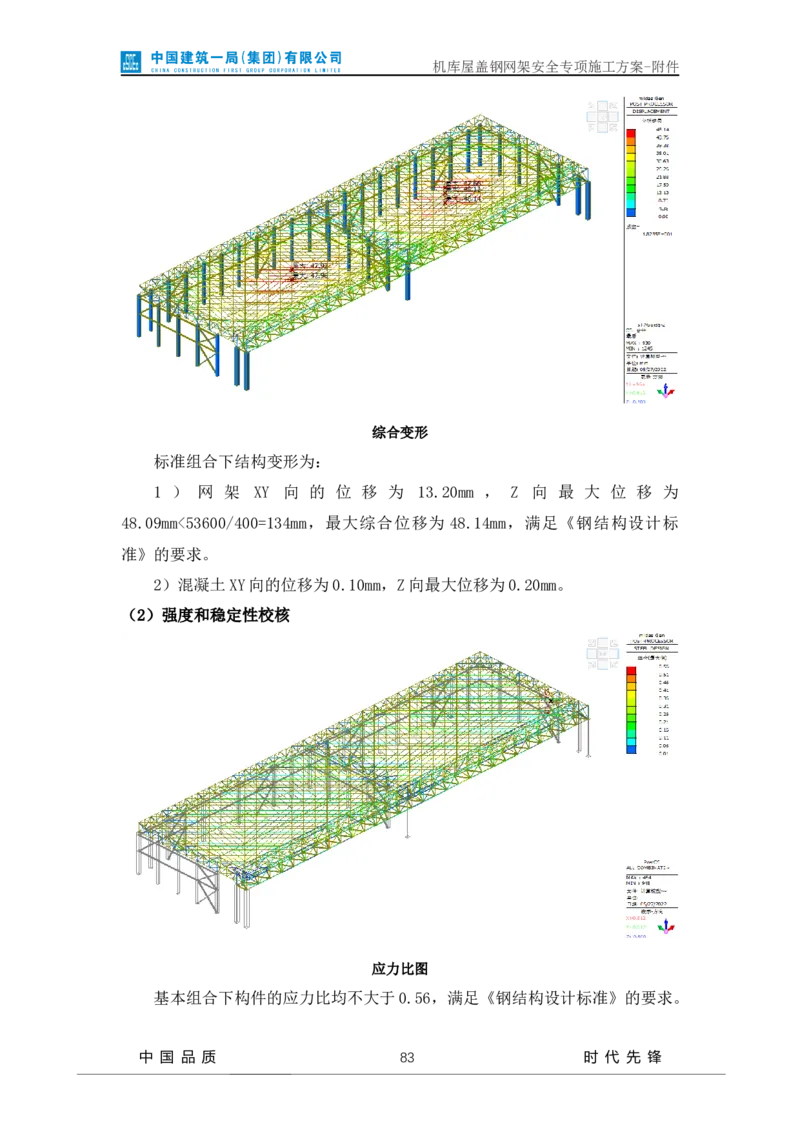

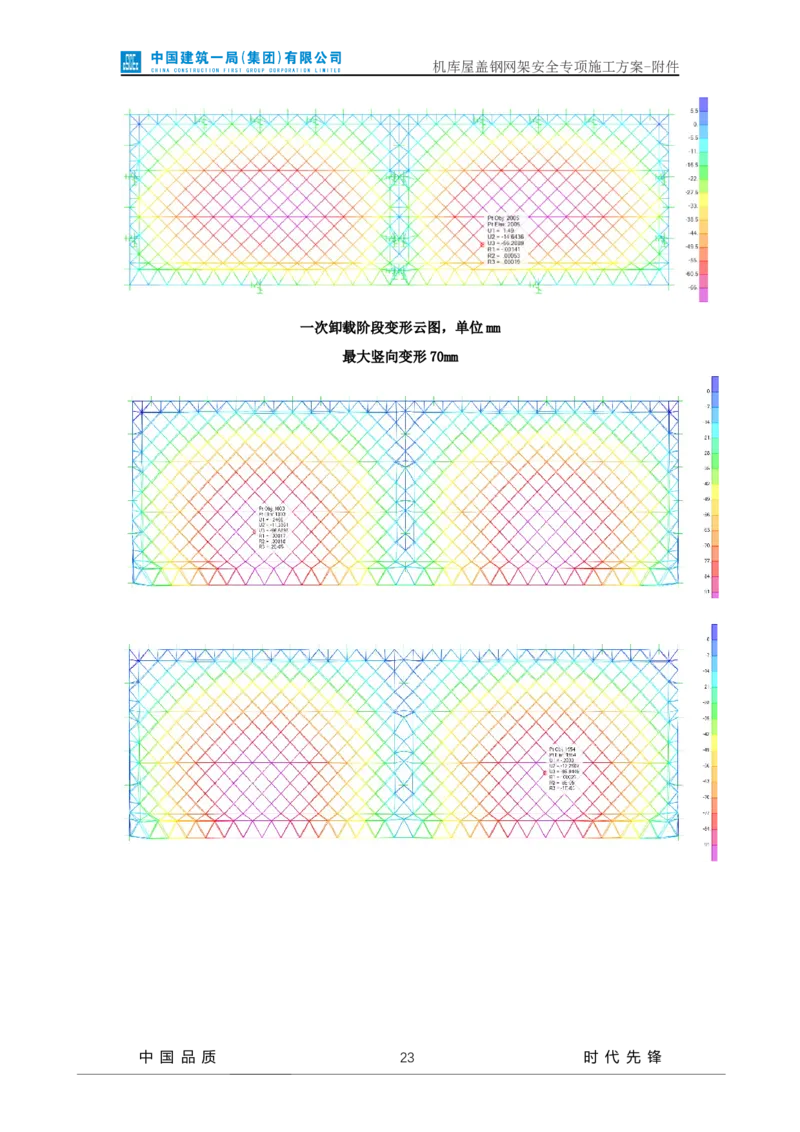

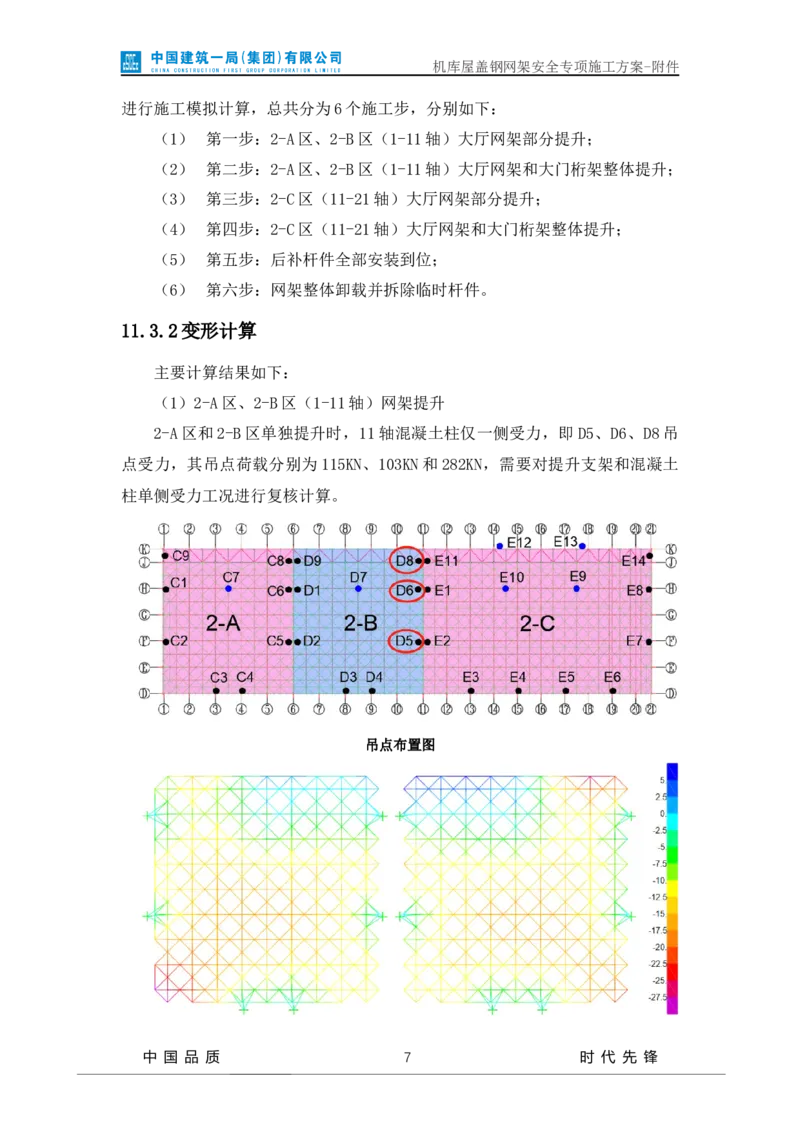

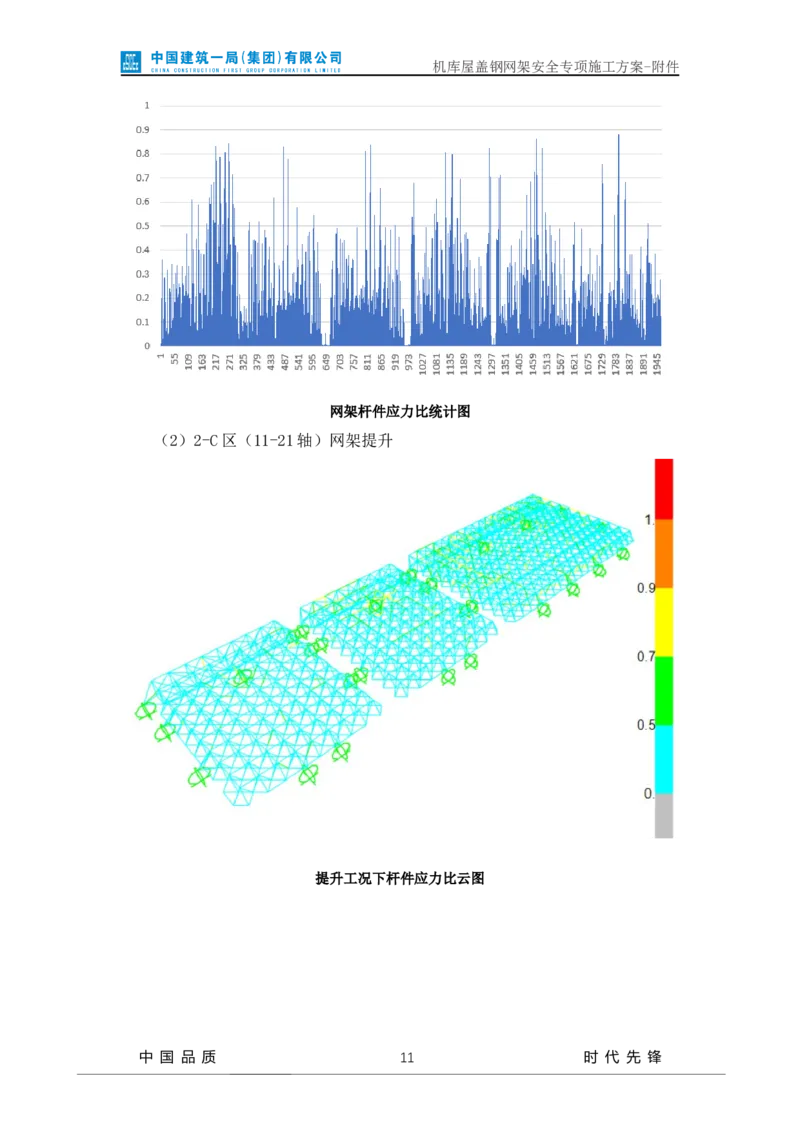

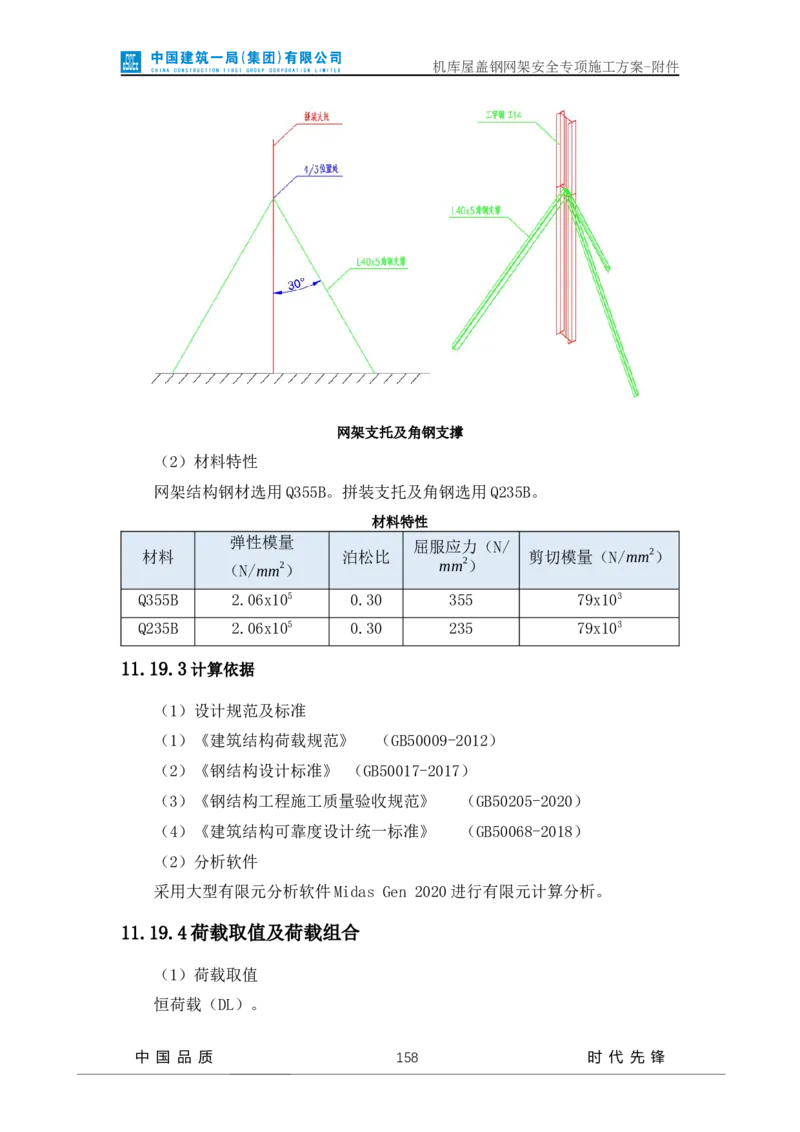

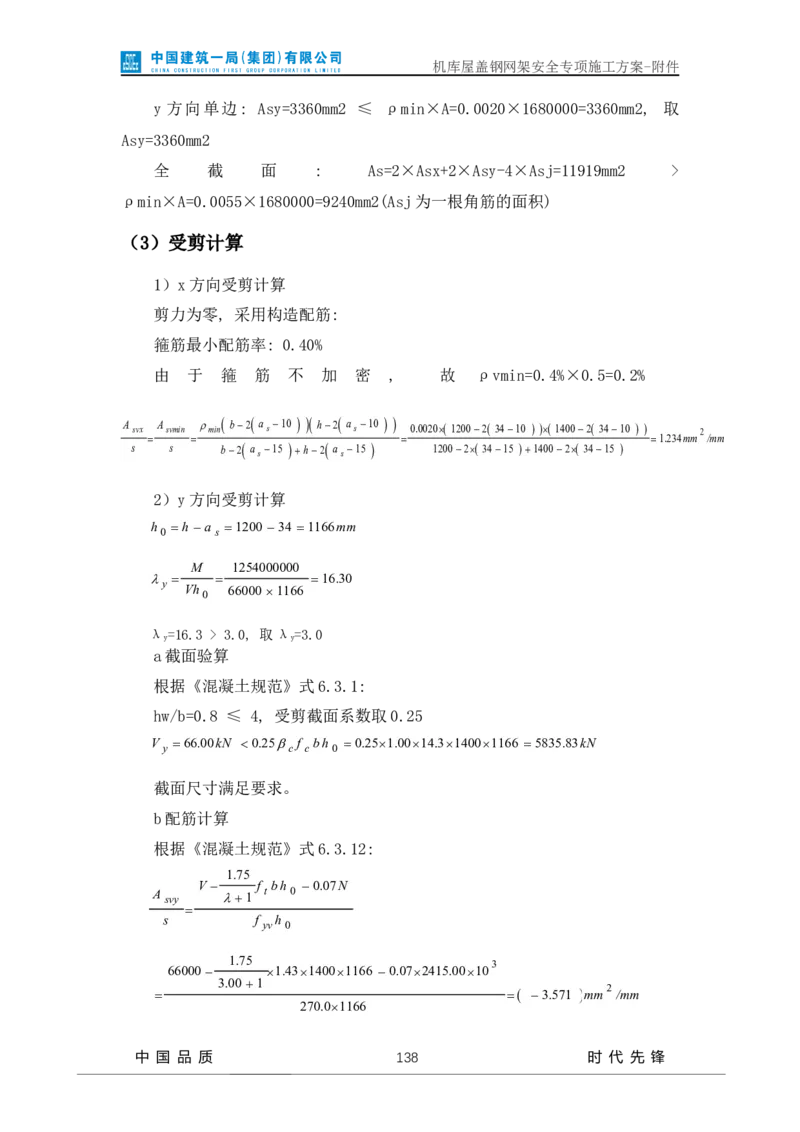

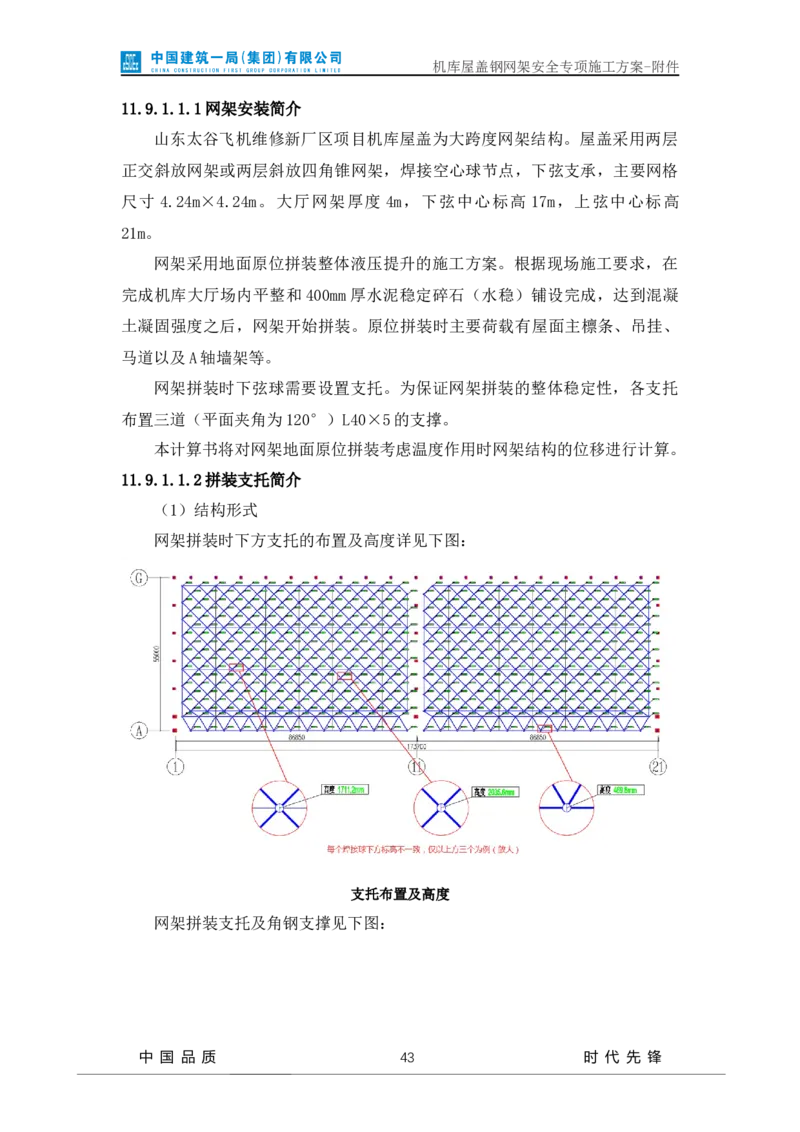

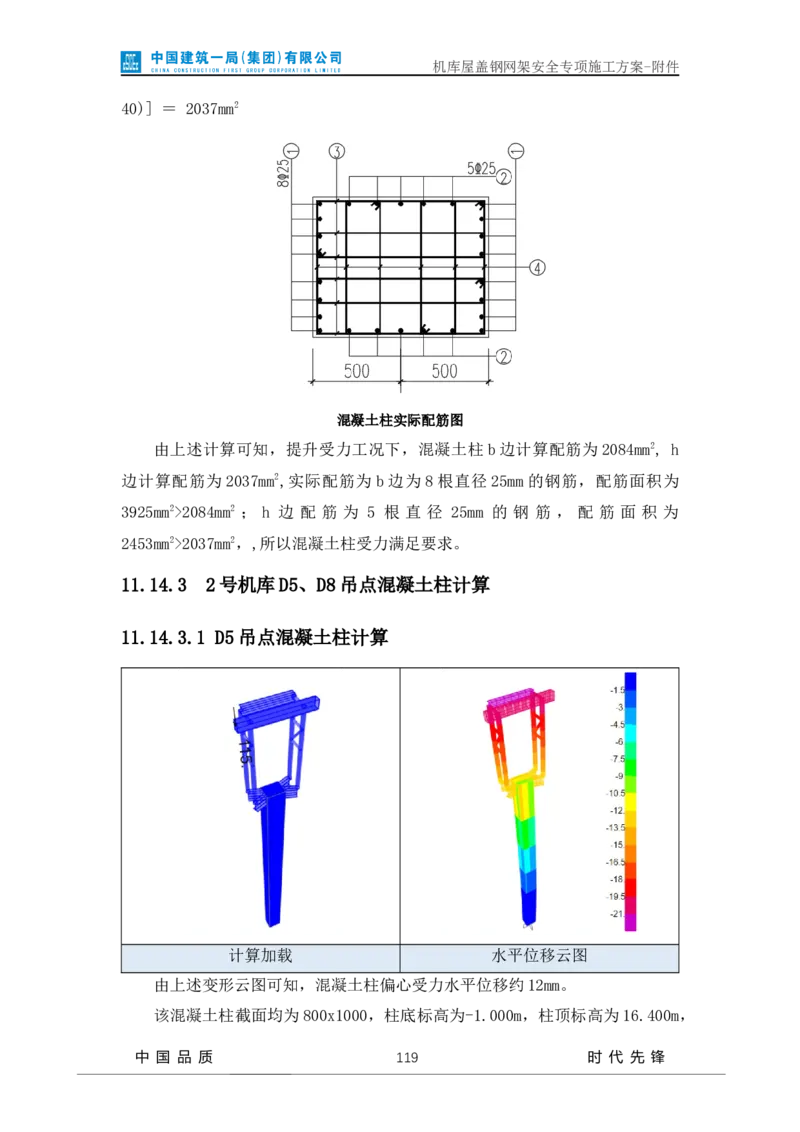

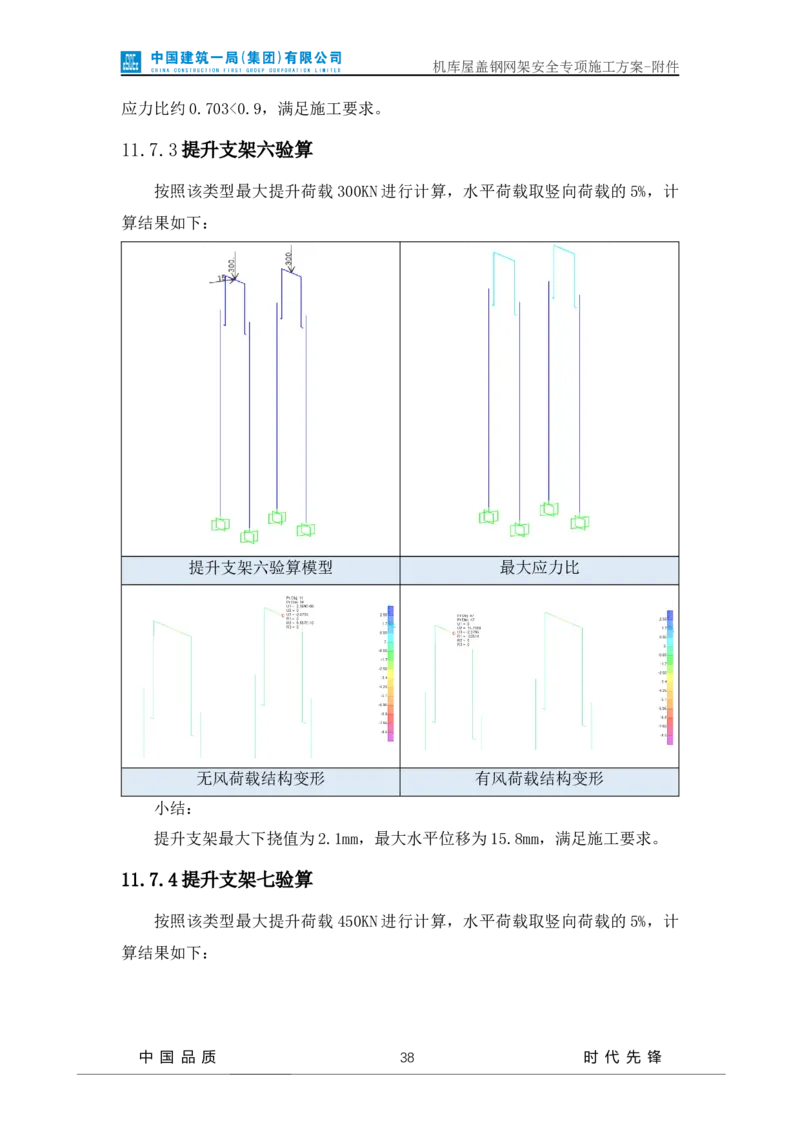

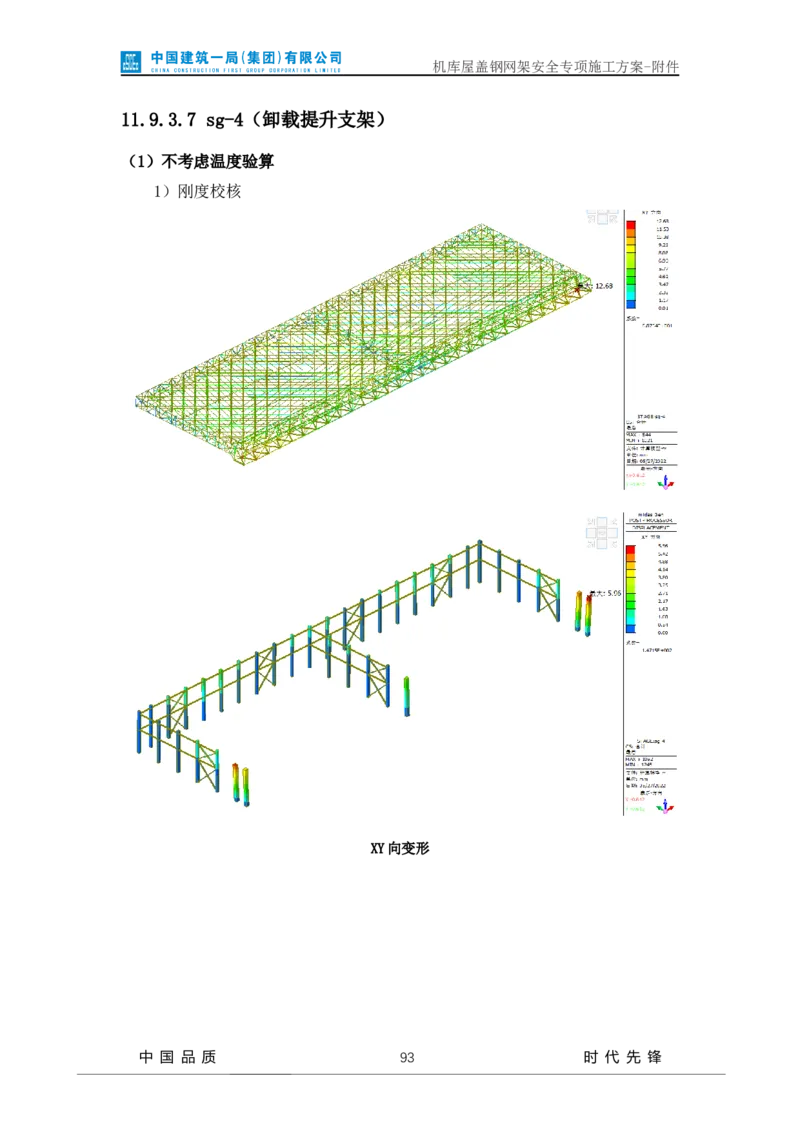

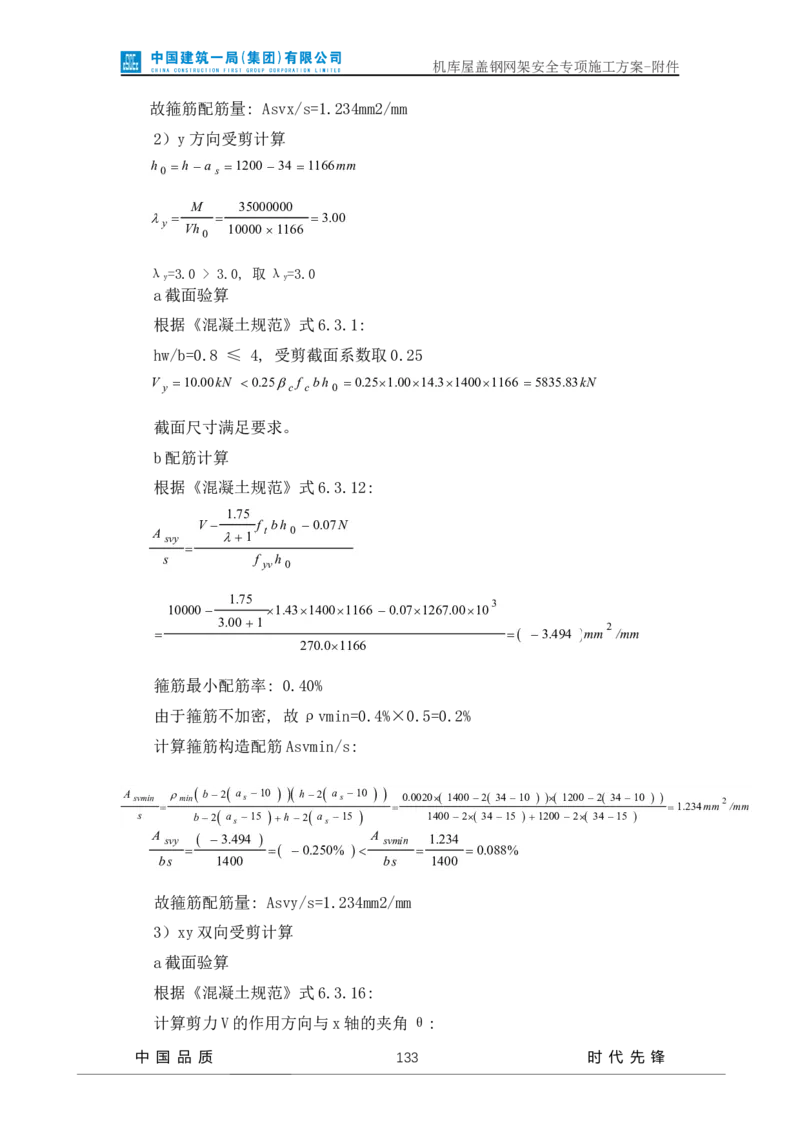

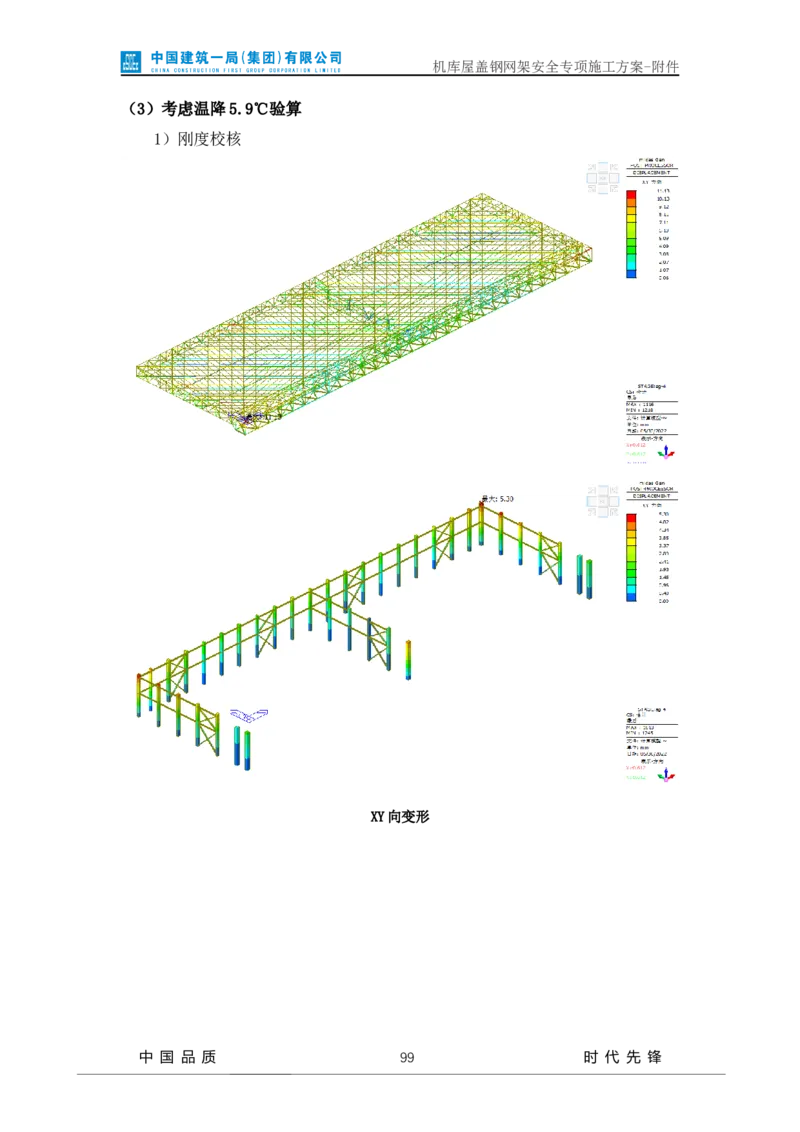

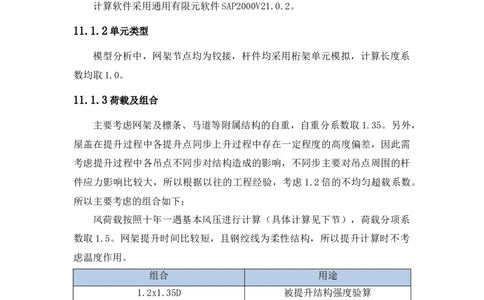

机库屋盖钢网架安全专项施工方案-附件 附件： 11.计算书 11.1 1/2号机库网架提升计算分析 11.1.1计算软件 计算软件采用通用有限元软件SAP2000V21.0.2。 11.1.2单元类型 模型分析中，网架节点均为铰接，杆件均采用桁架单元模拟，计算长度系 数均取1.0。 11.1.3荷载及组合 主要考虑网架及檩条、马道等附属结构的自重，自重分系数取1.35。另外， 屋盖在提升过程中各提升点同步上升过程中存在一定程度的高度偏差，因此需 考虑提升过程中各吊点不同步对结构造成的影响，不同步主要对吊点周围的杆 件应力影响比较大，所以根据以往的工程经验，考虑 1.2倍的不均匀超载系数。 所以主要考虑的组合如下： 风荷载按照十年一遇基本风压进行计算（具体计算见下节），荷载分项系 数取1.5。网架提升时间比较短，且钢绞线为柔性结构，所以提升计算时不考 虑温度作用。 组合 用途 1.2x1.35D 被提升结构强度验算 1.0D 被提升结构变形验算 1.3D+1.5P+1.5Fy 提升支架强度验算 1.3D+1.5P-1.5Fx 提升支架强度验算 1.3D+1.5P-1.5Fy 提升支架强度验算 1.3D+1.5P+1.0Fx+1.0Fy 提升支架强度验算 1.3D+1.5P-1.0Fx+1.0Fy 提升支架强度验算 1.3D+1.5P+1.0Fx-1.0Fy 提升支架强度验算 中 国 品 质 1 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 1.3D+1.5P-1.0Fx-1.0Fy 提升支架强度验算 1.3D+1.5P+1.5Fy 提升支架强度验算 1.0D+1.0P+1.0Fx； 提升支架变形验算 1.0D+1.0P+1.0Fy； 提升支架变形验算 1.0D+1.0P-1.0Fx； 提升支架变形验算 1.0D+1.0P-1.0Fy； 提升支架变形验算 11.1.4边界条件 吊点位置施加竖向约束和水平弹簧的形式来模拟钢绞线对吊点的约束。 强度及变形控制 提升工况分析中，网架的杆件应力比控制在 0.9以内；屋盖下挠不超过跨 度的1/400。 11.2 1号机库网架提升计算 12.2.1计算工况 采用SAP2000的分线性施工阶段分析功能，对网架提升至卸载整个过程进 行施工模拟计算，总共分为4个施工步，分别如下： （1） 第一步：大厅网架部分单独提升； （2） 第二步：大厅网架和大门桁架整体提升； （3） 第三步：后补杆件全部安装到位； （4） 第四步：网架整体卸载并拆除临时杆件。 12.2.2变形计算 主要计算结果如下： 中 国 品 质 2 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 第一步（网架部分单独提升）竖向变形云图 第二步（网架和大门桁架整体提升）竖向变形云图 第三步（后补杆件安装完成）竖向变形云图 中 国 品 质 3 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 第四步（各吊点卸载完成）竖向变形云图 12.3.3强度计算 提升工况下杆件应力比云图 中 国 品 质 4 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 提升工况下杆件应力比统计图 卸载完成后杆件应力比云图 卸载完成后杆件应力比统计图 12.3.4吊点反力计算 提升吊点反力表(KN) 第一次提升 第二次提升 钢绞线 钢绞线安 吊点编号 提升器配置 吊点反力 吊点反力 配置 全系数 A1/B1 175 283 TLJ-600 3 3.76 A2/B2 219 231 TLJ-600 3 4.61 A3/B3 229 253 TLJ-600 3 4.21 A4/B4 233 313 TLJ-600 3 3.40 A5/B5 203 229 TLJ-600 3 4.65 A6/B6 244 243 TLJ-600 3 4.26 A7/B7 202 294 TLJ-600 3 3.62 中 国 品 质 5 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 提升吊点反力表(KN) 第一次提升 第二次提升 钢绞线 钢绞线安 吊点编号 提升器配置 吊点反力 吊点反力 配置 全系数 A8/B8 / 335 TLJ-600 4 4.24 A9/B9 / 500 TLJ-2000 6 4.26 A10/B10 / 500 TLJ-2000 6 4.26 A11/B11 / 206 TLJ-600 3 5.17 A12/B12 354 / TLJ-600 4 4.01 A13/B13 405 / TLJ-600 4 3.51 1号机库提升吊点布置图 12.3.5计算小结 第 一 次 单 独 提 升 网 架 部 分 ， 网 架 中 部 最 大 下 挠 约 33.6mm<86850/400=217mm，满足要求； 网 架 和 大 门 桁 架 整 体 提 升 时 ， 网 架 中 部 最 大 下 挠 约 66mm<86850/400=217mm，满足要求； 卸载完成后，中部最大下挠约91mm<86850/400=217mm，满足要求。 提升过程中，有93根杆件应力超标，经过替换加大后，杆件最大应力比约 0.87<0.9，满足要求。卸载完成后，杆件最大应力比约0.47。 钢绞线安全系数均大于2.0，满足要求。 11.3 2号机库网架提升计算 11.3.1计算工况 同样采用SAP2000的分线性施工阶段分析功能对网架提升至卸载整个过程 中 国 品 质 6 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 进行施工模拟计算，总共分为6个施工步，分别如下： （1） 第一步：2-A区、2-B区（1-11轴）大厅网架部分提升； （2） 第二步：2-A区、2-B区（1-11轴）大厅网架和大门桁架整体提升； （3） 第三步：2-C区（11-21轴）大厅网架部分提升； （4） 第四步：2-C区（11-21轴）大厅网架和大门桁架整体提升； （5） 第五步：后补杆件全部安装到位； （6） 第六步：网架整体卸载并拆除临时杆件。 11.3.2变形计算 主要计算结果如下： （1）2-A区、2-B区（1-11轴）网架提升 2-A区和2-B区单独提升时，11轴混凝土柱仅一侧受力，即D5、D6、D8吊 点受力，其吊点荷载分别为115KN、103KN和282KN，需要对提升支架和混凝土 柱单侧受力工况进行复核计算。 吊点布置图 中 国 品 质 7 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 第一步：网架部分单独提升竖向变形云图 第二步：网架和大门桁架整体提升竖向变形云图 （1）2-C区（11-21轴）网架提升 第三步（网架部分单独提升）竖向变形云图 中 国 品 质 8 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 第四步（网架和大门桁架整体提升）竖向变形云图 第五步（后补杆件安装完成）竖向变形云图 中 国 品 质 9 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 第六步（各吊点卸载完成）竖向变形云图 11.3.3强度计算 （1）2-A区、2-B区（1-11轴）网架提升 网架杆件应力比云图 中 国 品 质 10 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 网架杆件应力比统计图 （2）2-C区（11-21轴）网架提升 提升工况下杆件应力比云图 中 国 品 质 11 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 提升工况下杆件应力比统计图 卸载后杆件应力比云图 中 国 品 质 12 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 卸载后杆件应力比统计图 11.3.4吊点反力计算 采用SAP2000软件，对提升工况的整个提升过程模拟分析得出各吊点提升 反力值，同时综合各吊点反力值设计提升支架、和提升下吊点，各吊点提升反 力值和钢绞线配置如下表所示。 提升吊点反力表(KN) 第一次提升 第二次提升 钢绞线配 钢绞线安 吊点编号 提升器配置 吊点反力 吊点反力 置 全系数 C1 47 102 TLJ-600 2 6.96 C2 114 127 TLJ-600 2 5.59 C3 90 104 TLJ-600 2 6.83 C4 63 70 TLJ-600 2 10.14 C5 110 123 TLJ-600 2 5.77 C6 41 81 TLJ-600 2 8.77 C7 276 / TLJ-600 3 3.86 C8 / 253 TLJ-600 3 4.21 C9 / 228 TLJ-600 3 4.67 D1 36 62 TLJ-600 2 11.45 D2 102 111 TLJ-600 2 6.40 D3 68 75 TLJ-600 2 9.47 D4 71 78 TLJ-600 2 9.10 D5 107 115 TLJ-600 2 6.17 中 国 品 质 13 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 D6 74 103 TLJ-600 2 6.89 D7 225 / TLJ-600 3 4.73 D8 / 282 TLJ-600 3 3.78 D9 / 229 TLJ-600 3 4.65 E1 124 281 TLJ-600 3 3.79 E2 143 204 TLJ-600 2 3.48 E3 101 114 TLJ-600 2 6.23 E4 158 248 TLJ-600 3 4.29 E5 158 246 TLJ-600 3 4.33 E6 109 127 TLJ-600 2 5.59 E7 135 189 TLJ-600 2 3.76 E8 125 329 TLJ-600 3 3.24 E9 508 / TLJ-2000 6 4.19 E10 524 / TLJ-2000 6 4.06 E11 / 311 TLJ-600 4 4.57 E12 / 600 TLJ-2000 6 3.55 E13 / 600 TLJ-2000 6 3.55 E14 / 293 TLJ-600 4 4.85 提升吊点布置图 11.3.5 计算小结 （1）2-A区、2-B区（1-11轴）网架提升 小结：网架最大竖向下挠约 38.5mm<49500/400=124mm，杆件最大应力比约 0.88<0.9，满足施工要求。 （2）2-C区（11-21轴）网架提升 中 国 品 质 14 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 第 一 次 单 独 提 升 大 厅 网 架 部 分 时 ， 大 厅 网 架 中 部 最 大 下 挠 约 27.5mm<86850/400=217mm，满足要求。 第二次大厅网架和大门桁架整体提升时，大厅网架中部最大下挠约 84.5mm<86850/400=217mm，大门桁架中部最大下挠约48mm<86850/400=217mm， 满足要求。 卸载完成后，大厅网架中部最大下挠约 132mm<86850/400=217mm，大门桁 架中部下挠约140mm<86850/400=217mm，满足要求。 提升过程中，有126根杆件应力超标，经过替换加大后，杆件最大应力比 约0.88<0.9，满足要求。 钢绞线安全系数均大于2.0，满足要求。 11.4 3/4号机库网架提升计算分析 11.4.1依据的规范 本报告根据已有施工方案与设计经验，参照(但不限于)以下标准进行计算： 《建筑结构荷载规范》（GB5009-2012）； 《重型结构和设备整体提升技术规范》（GB51162-2016）； 《钢结构设计标准》（GB50017-2017）； 《钢结构工程施工质量验收标准》（GB50205-2020）； 《钢结构焊接规范》（GB50661-2011）。 11.4.2依据的设计文件 主要依据为设计说明、设计图纸及施工方提供的施工建议。 11.4.3计算软件 采用结构分析软件sap2000进行计算。 11.4.4计算说明 边界条件：提升吊点——Z向固定、X和Y向弹簧（模拟提升约束）； 荷 载：自重——DEAD 荷载组合：强度及稳定——1.3x1.1xDEAD； 支座反力及变形——1xDEAD。 中 国 品 质 15 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 11.5 3/4号机库网架提升计算 11.5.1计算工况 同样采用SAP2000的分线性施工阶段分析功能对网架提升至卸载整个过程 进行施工模拟计算，总共分为4个施工步，分别如下： （5） 第一步：大厅网架和大门桁架整体提升； （6） 第二步：后补杆件全部安装到位； （7） 第三步：网架一次卸载阶段； （8） 第四步：网架二次整体卸载并拆除临时杆件。 11.5.2提升+卸载工况验算结果 网架提升 中 国 品 质 16 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 提升吊点反力，单位kN 中 国 品 质 17 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 18 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 19 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 提升阶段变形云图，单位mm 最大竖向变形71mm 中 国 品 质 20 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 21 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 22 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 一次卸载阶段变形云图，单位mm 最大竖向变形70mm 中 国 品 质 23 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 24 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 25 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 二次卸载阶段变形云图，单位mm 最大竖向变形97mm 提升+卸载工况下115根杆件应力比大于0.9，需要替换，替换后的应力比 云图如下。 替换后应力比云图，最大应力比0.899 11.5.3吊点反力计算 中 国 品 质 26 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 （1）3号机库吊点反力 采用SAP2000软件，对提升工况的整个提升过程模拟分析得出各吊点提升 反力值，同时综合各吊点反力值设计提升支架、和提升下吊点，各吊点提升反 力值和钢绞线配置如下表所示。 承重钢绞线 吊点反力 提升器 提升器 吊点编号 值单 型号 裕度系数 安装数 单根破 裕度系 位:kN 量 断力 数 F1/G1 287 TJJ-1100 3.83 4 26t 3.62 F2/G2 257 TJJ-1100 4.28 4 26t 4.05 F3/G3 287 TJJ-1100 3.83 4 26t 3.62 F4/G4 343 TJJ-1100 3.21 6 26t 4.55 F5/G5 269 TJJ-1100 4.09 4 26t 3.87 F6/G6 255 TJJ-1100 4.31 4 26t 4.08 F7/G7 437 TJJ-1100 2.52 6 26t 3.57 F8/G8 284 TJJ-1100 3.87 4 26t 3.66 F9/G9 1282 TJJ-2000 1.56 16 26t 3.24 F10/G10 257 TJJ-1100 4.28 4 26t 4.05 3号机库提升吊点布置图 （2）4号机库吊点反力 采用SAP2000软件，对提升工况的整个提升过程模拟分析得出各吊点提升 反力值，同时综合各吊点反力值设计提升支架、和提升下吊点，各吊点提升反 力值和钢绞线配置如下表所示。 提升器 提升器 承重钢绞线 吊点编 吊点反力 中 国 品 质 27 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 值 安装数 单根破 裕度系 号 型号 裕度系数 量 断力 数 单位:kN H1/J1 287 TJJ-1100 3.83 4 26t 3.62 H2/J2 257 TJJ-1100 4.28 4 26t 4.05 H3/J3 287 TJJ-1100 3.83 4 26t 3.62 H4/J4 343 TJJ-1100 3.21 6 26t 4.55 H5/J5 269 TJJ-1100 4.09 4 26t 3.87 H6/J6 255 TJJ-1100 4.31 4 26t 4.08 H7/J7 437 TJJ-1100 2.52 6 26t 3.57 H8/J8 284 TJJ-1100 3.87 4 26t 3.66 H9/J9 1282 TJJ-2000 1.56 16 26t 3.24 H10/J10 257 TJJ-1100 4.28 4 26t 4.05 4号机库提升分区图 11.5.4计算小结 提升阶段结构最大下挠值 71mm<86850/400=217mm，卸载阶段最大下挠 97mm<86850/400=217mm，满足规范要求。 杆件替换后，提升阶段、卸载阶段原结构最大应力比0.899<0.9，满足规 范要求。 最大提升反力1282kN，为吊点F9、G9、H9、J9，网架跨中格构柱提升塔架 位置。 11.6 提升支架一~四计算 中 国 品 质 28 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 11.6.1提升支架一验算 按照该类型最大提升荷载329KN进行计算，水平荷载取竖向荷载的5%，荷 载分项系数取1.5，计算结果如下： 竖向加载 水平加载 X向位移云图 Y向位移云图 中 国 品 质 29 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 Z向位移云图 提升支架杆件应力比云图 小结：柱顶水平位移约20mm，提升支架顶部最大水平位移约30mm，提升支 架竖向位移约6mm，提升支架杆件最大应力比约0.56<0.9，满足施工要求。 11.6.2提升支架二验算 按照该类型最大提升荷载293KN进行计算，水平荷载取竖向荷载的5%，荷 载分项系数取1.5，计算结果如下： 竖向加载 水平加载 中 国 品 质 30 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 X向位移云图 Y向位移云图 Z向位移云图 提升支架杆件应力比云图 小结：柱顶水平位移约1mm，提升支架顶部水平位移约1.8mm，提升支架竖 向变形约1.9mm，提升支架杆件最大应力比约0.3<0.9，满足施工要求。 11.6.3提升支架三验算 按照该类型最大提升荷载335KN进行计算，水平荷载取竖向荷载的5%，荷 载分项系数取1.5，计算结果如下： 中 国 品 质 31 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 竖向加载 水平加载 X向位移云图 Y向位移云图 Z向位移云图 提升支架杆件应力比云图 小结：柱顶水平位移约13mm，提升支架顶部水平位移约27mm，提升支架竖 中 国 品 质 32 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 向变形约5mm，提升支架杆件最大应力比约0.7<0.9，满足施工要求。 2-A区和2-B区单独提升时，11轴混凝土柱仅一侧受力，即D5、D6、D8吊 点受力，其吊点荷载分别为115KN、103KN和282KN，D8吊点荷载较大，所以选 取D8吊点提升支架进行单侧受力计算，主要计算结果如下： 计算加载 水平变形云图 竖向变形云图 杆件应力比云图 小结：提升支架水平变形约 14.3，竖向变形约 5.4mm，最大应力比约 0.768<0.9，满足施工要求。 11.6.4提升支架四验算 按照该类型最大提升荷载600KN进行计算，水平荷载取竖向荷载的5%，荷 载分项系数取1.5，临时支架采用的塔吊标准节如下，主肢为口135x135x12， 缀杆截面为P50x4，斜缀杆截面为P76x4，材质均为Q355B，临时支架计算如下： 中 国 品 质 33 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 塔吊标准节图 塔吊标准节效果图 竖向加载 水平加载 中 国 品 质 34 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 X向位移云图 Y向位移云图 Z向位移云图 提升支架杆件应力比云图 小结：提升支架最大水平位移约 56mm<24000/120=200mm，提升梁下挠约 10.4mm<6000/400=15mm，提升支架杆件最大应力比为 0.448<0.9，提升梁最大 应力比为0.664<0.9，满足施工要求。 中 国 品 质 35 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 11.7 提升支架五~八计算 11.7.1计算说明 边界条件：刚接； 荷 载：自 重——DEAD 吊点反力——LIVE（提升支架五取反力为 340kN，同时施加平面外荷载 17kN，提升支架六取反力为 300kN，同时施加平面外荷载 15kN，提升支架七单 边取反力为450 kN,同时施加平面外荷载22.5kN，提升支架八取反力为1280kN, 同时施加平面外荷载64kN） 荷载组合：强 度 及 稳 定——1.3xDEAD+1.5xLIVE； 支座反力及变形——1xDEAD+1xLIVE。 提升支架布置图（ZZx对应提升支架x） 中 国 品 质 36 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 提升支架五~八验算模型 11.7.2提升支架五验算 按照该类型最大提升荷载340KN进行计算，水平荷载取竖向荷载的5%，计 算结果如下： 提升支架五验算模型 最大应力比 无风荷载结构变形 无风荷载结构变形 有风荷载结构变形 有风荷载结构变形 小结：提升支架最大下挠值为9.3mm，最大水平位移为52.7mm，杆件最大 中 国 品 质 37 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 应力比约0.703<0.9，满足施工要求。 11.7.3提升支架六验算 按照该类型最大提升荷载300KN进行计算，水平荷载取竖向荷载的5%，计 算结果如下： 提升支架六验算模型 最大应力比 无风荷载结构变形 有风荷载结构变形 小结： 提升支架最大下挠值为2.1mm，最大水平位移为15.8mm，满足施工要求。 11.7.4提升支架七验算 按照该类型最大提升荷载450KN进行计算，水平荷载取竖向荷载的5%，计 算结果如下： 中 国 品 质 38 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 提升支架七验算模型 最大应力比 无风荷载结构变形 无风荷载结构变形 有风荷载结构变形 有风荷载结构变形 小结： 提升支架最大下挠值为2.9mm，最大水平位移为96.5mm，杆件最大应力比 约0.624<0.9，满足施工要求。 中 国 品 质 39 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 11.7.5提升支架八验算 按照该类型最大提升荷载1280KN进行计算，水平荷载取竖向荷载的5%，计 算结果如下： 提升支架八验算模型 结构变形 最大应力比 支座反力值(单位：kN、m) F1为水平x方向、F2为水平y方向、F3为竖向方向 小结： 提升支架最大下挠值为10.4mm，最大水平位移为85.6mm，杆件最大应力比 约0.874<0.9，满足施工要求。 11.8 风荷载对网架提升施工过程中的影响计算分析 11.8.1风荷载计算分析 网架高度约21m，所以需要考虑风荷载的作用，网架提升施工时周围未封 闭，所以仅考虑杆件的迎风面积，杆件迎风面积按照轮廓面积的 0.3倍进行估 中 国 品 质 40 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 算。按照济南市十年一遇基本风压进行计算，w0=0.30KN/m2，根据《重型结构 和设备整体提升技术规范》相关规定：风振系数取 βz=1.3，风荷载体型系数 μs=1.3， 风压高度变化系数如下： 地面粗糙度按B类考虑，所以风压高度变化系数μz=1.25，计算如下： 风压标准值wk=βzμsμzw0=1.3×1.3×1.25×0.30=0.63KN/m2； 网架风荷载计算如下： X向 Y向 机库名称 迎风面积 迎风面积 风荷载 风荷载 （m2） （KN） （m2） （KN） 中 国 品 质 41 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 1号机库 66 42 287 181 2号机库 66 42 307 193 3号机库 66 42 287 181 4号机库 66 42 287 181 由上述计算可知，1、3、4号机库网架受到的最大风荷载值约181KN，机库 网架提升部分重量约8140KN，所以风荷载/自重=181/8140=0.022，即1、3、4 号机库受到的风荷载约为水平荷载约为自重的 2.2%。2号机库收到的最大风荷 载 约 193KN ， 机 库 网 架 提 升 部 分 自 重 约 7000KN ， 所 以 风 荷 载 / 自 重 =193/5685=0.027，即2号机库受到的风荷载约为其自重的2.7%。 综合考虑率风荷载及吊点垂直度偏差等可能产生的水平荷载，所以提升支 架计算时，水平荷载按照提升荷载的5%进行取值。本项目提升支架已验算水平 风荷载，具体详11.6节~11.7节提升支架一~八验算。 11.8.2计算总结 （1）网架风荷载计算时，网架受力面积小，基本类似于镂空状态，承受的 风荷载较小。且网架提升用钢绞线为弹性约束，提升支架在计算过程中已考虑 水平荷载（风荷载），所以风荷载对网架提升过程中自身影响较小。 提升作业的时间约两天，天气因素在可控范围内，本工程网架提升作业时 选在无大风天气。 （2）提升支撑结构最大下挠值为 10.4mm，提升支架最大水平位移为 96.5mm，其水平位移值小于H/120=136mm ，满足提升要求。 （3）提升支撑结构在不考虑水平风荷载作用下其水平位移值为 48.5mm， 其柱顶位移为30mm，满足要求。 （4）提升支撑结构构件最大应力比0.874，满足提升要求。 11.9 温差对网架施工影响的计算分析 11.9.1温差对网架拼装的影响计算分析 以4号维修机库网架施工为例，进行网架地面拼装的结构验算，复核温差 对网架地面拼装的影响。 11.9.1.1工程概况 中 国 品 质 42 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 11.9.1.1.1网架安装简介 山东太谷飞机维修新厂区项目机库屋盖为大跨度网架结构。屋盖采用两层 正交斜放网架或两层斜放四角锥网架，焊接空心球节点，下弦支承，主要网格 尺寸 4.24m×4.24m。大厅网架厚度 4m，下弦中心标高 17m，上弦中心标高 21m。 网架采用地面原位拼装整体液压提升的施工方案。根据现场施工要求，在 完成机库大厅场内平整和400mm厚水泥稳定碎石（水稳）铺设完成，达到混凝 土凝固强度之后，网架开始拼装。原位拼装时主要荷载有屋面主檩条、吊挂、 马道以及A轴墙架等。 网架拼装时下弦球需要设置支托。为保证网架拼装的整体稳定性，各支托 布置三道（平面夹角为120°）L40×5的支撑。 本计算书将对网架地面原位拼装考虑温度作用时网架结构的位移进行计算。 11.9.1.1.2拼装支托简介 （1）结构形式 网架拼装时下方支托的布置及高度详见下图： 支托布置及高度 网架拼装支托及角钢支撑见下图： 中 国 品 质 43 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 网架支托及角钢支撑 （2）材料特性 网架结构钢材选用Q355B。拼装支托及角钢选用Q235B。 弹性模量 屈服应力（N/ 材料 泊松比 剪切模量（N/mm2） （N/mm2） mm2） Q355B 2.06x105 0.30 355 79x103 Q235B 2.06x105 0.30 235 79x103 11.9.1.2计算依据 （1）设计规范及标准 主要标准、规范名称 标准、规范编号 《建筑结构荷载规范》 （GB50009-2012） 《钢结构设计标准》 （GB50017-2017） 《钢结构工程施工质量验收规范》 （GB50205-2020） 《建筑结构可靠度设计统一标准》 （GB50068-2018） （2）分析软件 采用大型有限元分析软件Midas Gen 2020进行有限元计算分析。 11.9.1.3荷载取值及荷载组合 11.9.1.3.1荷载取值 恒荷载（DL）。 中 国 品 质 44 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 （1）DL-1：结构自重，自重系数取1.0，由软件自动计算； （2）DL-2：焊接球重量，根据焊接球的平面布置及规格按照下图加载到相 应节点上； 焊接球重量汇总 （3）DL-3：檩条重量，按照总重量60000kg平均加载到上弦节点； （4）DL-4：吊挂重量，按照105.1kg加载到相应下弦节点； （5）DL-5：马道荷载，按照9.75kN/m进行加载； （6）DL-6：墙架重量，在 A 轴布置有墙架，每个轴线上加载重量按照 200kg考虑。本计算书将该重量均匀分配上下弦节点上，并考虑0.5m的偏心。 节点按照1kN和0.5kN·m进行加载； （7）T：温度作用 根据本项目施工进度计划安排，预计本年度7月份1、4号维修机库达到合 拢条件、9月份2、3号维修机库达到合拢条件。考虑现场工期可能延后，补充 10月份的温差计算。 根据往年温度记录，9月份平均最低气温17.7℃，最高气温27.0℃；10月 份平均最低气温11.8℃，最高气温21.1℃。考虑太阳辐射升温15℃。即钢结构 的表面均匀温度变化区间为9月份17.7℃~42.0℃、10月份11.8℃~36.1℃。总 体按9月份24.3℃温差、10月份24.3℃温差进行考虑。 本计算书暂定合拢基准温度为 17.7℃，将按照9月最高温42.0℃,10月最 低温11.8℃取包络进行计算，即结构升温24.3℃、结构降温5.9℃。 11.9.1.3.2荷载组合 荷载组合 组合名称 类型 说明 中 国 品 质 45 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 1.3（DL-1）+1.3（DL-2）+1.3（DL-3）+ slCB1 基本组合 1.3（DL-4）+1.3（DL-5）+1.3（DL-6）+1.0T 1.0（DL-1）+1.0（DL-2）+1.0（DL-3）+ slCB2 标准组合 1.0（DL-4）+1.0（DL-5）+1.0（DL-6）+1.0T 11.9.1.4边界条件 （1）支托底部与地面采用铰接支座模拟； （2）支托顶部与网架焊接球采用铰接模拟； （3）角钢支撑与地面采用铰接支座模拟；角钢直接撑在地面上，采用只受 压桁架单元，底部用铰接支座模拟。 计算模型 11.9.1.5位移计算 11.9.1.5.1刚度验算（不考虑温度作用） 中 国 品 质 46 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 Dxy变形图 Dz变形图 中 国 品 质 47 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 综合变形图 由上图可知，标准组合下结构变形为：网架XY向的位移为0.47mm，Z向最大位 移为6.11mm，最大综合位移为6.12mm。 11.9.1.5.2刚度验算（考虑温升24.3℃） Dxy变形图 Dz变形图 中 国 品 质 48 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 综合变形图 由上图可知，标准组合下结构变形为：网架 XY向的位移为53.33mm，Z 向最大位移为5.92mm，最大综合位移为53.35mm。 11.9.1.5.3刚度验算（考虑温降5.9℃） Dxy变形图 中 国 品 质 49 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 Dz变形图 综合变形图 由上图可知，标准组合下结构变形为：网架 XY向的位移为13.40mm，Z 向最大位移为6.16mm，最大综合位移为13.88mm。 11.9.1.6计算小结 计算结果统计 XY向/mm Z向/mm Z向变形限值/mm 不考虑温度 0.47 6.11 6.12 温升（24.3） 53.33 5.92 53.35 温降（5.9） 13.40 6.16 13.88 中 国 品 质 50 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 11.9.1.7附件 网架地面拼装考虑温度时，各拼装点位移统计如下： 网架地面拼装分布示意图 网架地面拼装点编号（左侧） 中 国 品 质 51 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 网架地面拼装点编号（右侧） DX (mm) DY (mm) DZ (mm) 节点 荷载 温升 不考虑 温降 温升 不考虑 温降 温升 不考虑 温降 32 sLCB2 6.03 0.02 -1.82 -8.34 0.13 1.93 0.64 -0.11 -0.23 34 sLCB2 -5.63 -0.03 1.05 -7.22 0.12 2.02 0.74 -0.06 -0.19 36 sLCB2 -4.15 -0.02 0.71 -8.32 0.12 2.22 0.70 -0.06 -0.19 37 sLCB2 -2.75 -0.02 0.38 -9.24 0.12 2.36 0.67 -0.05 -0.20 39 sLCB2 -1.40 0.00 0.08 -9.91 0.11 2.43 0.64 -0.05 -0.20 41 sLCB2 -0.16 0.00 -0.25 -10.22 0.09 2.41 0.63 -0.05 -0.20 44 sLCB2 -0.79 0.00 -0.09 -10.13 0.10 2.44 0.63 -0.05 -0.20 46 sLCB2 0.47 -0.01 -0.43 -10.07 0.11 2.38 0.64 -0.05 -0.20 48 sLCB2 1.77 0.02 -0.74 -9.64 0.12 2.25 0.66 -0.05 -0.19 50 sLCB2 3.11 0.02 -1.09 -8.92 0.12 2.06 0.67 -0.05 -0.19 52 sLCB2 4.50 0.02 -1.45 -7.96 0.11 1.81 0.70 -0.05 -0.17 54 sLCB2 5.91 0.02 -1.83 -6.79 0.10 1.53 0.72 -0.05 -0.16 56 sLCB2 -10.55 -0.05 2.18 -4.49 0.12 1.52 0.74 -0.08 -0.20 58 sLCB2 9.29 0.05 -2.61 -5.42 0.11 1.28 0.65 -0.09 -0.19 60 sLCB2 -10.26 -0.10 2.01 -3.07 0.05 1.03 0.85 -0.02 -0.13 62 sLCB2 -7.08 0.02 1.64 7.08 -0.02 -1.69 0.77 -0.03 -0.15 64 sLCB2 -5.93 0.01 1.34 6.47 -0.03 -1.57 0.73 -0.06 -0.18 66 sLCB2 -5.50 0.00 1.20 4.68 -0.03 -1.11 0.74 -0.05 -0.18 69 sLCB2 -6.03 0.00 1.26 1.22 -0.02 -0.20 0.76 -0.05 -0.18 71 sLCB2 -8.53 -0.06 1.68 -2.94 0.02 0.95 0.85 -0.03 -0.16 72 sLCB2 4.37 -0.03 -1.45 8.21 -0.03 -1.96 0.69 -0.05 -0.17 中 国 品 质 52 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 DX (mm) DY (mm) DZ (mm) 节点 荷载 温升 不考虑 温降 温升 不考虑 温降 温升 不考虑 温降 73 sLCB2 -4.97 0.02 1.16 8.16 -0.03 -2.02 0.72 -0.05 -0.18 75 sLCB2 6.40 -0.02 -1.93 6.77 -0.02 -1.75 0.72 -0.03 -0.14 76 sLCB2 5.15 -0.01 -1.66 6.26 -0.03 -1.59 0.69 -0.06 -0.17 78 sLCB2 4.58 -0.01 -1.58 4.40 -0.03 -1.16 0.69 -0.05 -0.17 81 sLCB2 4.85 0.00 -1.70 0.73 -0.02 -0.32 0.69 -0.05 -0.17 83 sLCB2 5.86 0.01 -1.94 -2.27 -0.01 0.40 0.72 -0.04 -0.16 85 sLCB2 7.11 0.06 -2.16 -3.70 0.02 0.77 0.77 -0.03 -0.14 88 sLCB2 8.77 0.10 -2.50 -3.80 0.05 0.85 0.74 -0.02 -0.11 90 sLCB2 4.09 -0.01 -1.42 5.59 -0.03 -1.42 0.67 -0.06 -0.18 92 sLCB2 3.87 -0.01 -1.41 3.43 -0.02 -0.92 0.68 -0.05 -0.17 94 sLCB2 3.90 0.00 -1.44 1.41 -0.02 -0.46 0.67 -0.05 -0.17 97 sLCB2 5.56 0.02 -1.83 -3.54 0.00 0.68 0.73 -0.03 -0.15 99 sLCB2 7.37 0.03 -2.20 -5.31 0.09 1.20 0.70 -0.06 -0.15 100 sLCB2 -4.53 0.01 1.02 7.09 -0.04 -1.76 0.72 -0.05 -0.18 103 sLCB2 -4.89 0.01 1.08 5.75 -0.03 -1.40 0.71 -0.06 -0.19 105 sLCB2 -4.15 0.01 0.91 4.77 -0.03 -1.16 0.70 -0.06 -0.20 107 sLCB2 -4.15 0.00 0.85 0.84 -0.02 -0.14 0.72 -0.04 -0.18 109 sLCB2 -4.70 0.00 0.94 -0.77 -0.02 0.29 0.74 -0.04 -0.19 111 sLCB2 -5.54 -0.01 1.10 -2.45 -0.01 0.74 0.76 -0.04 -0.18 113 sLCB2 -6.90 0.00 1.41 -4.32 0.05 1.31 0.77 -0.04 -0.17 117 sLCB2 -3.56 0.01 0.78 7.59 -0.04 -1.88 0.70 -0.05 -0.19 119 sLCB2 -2.60 0.01 0.53 7.98 -0.04 -1.97 0.68 -0.05 -0.19 120 sLCB2 0.96 0.00 -0.48 9.29 -0.03 -2.13 0.65 -0.04 -0.19 122 sLCB2 1.67 -0.01 -0.70 8.82 -0.02 -2.03 0.67 -0.04 -0.19 124 sLCB2 2.54 -0.02 -0.97 8.17 -0.02 -1.91 0.69 -0.05 -0.18 125 sLCB2 -3.07 0.02 0.70 8.08 -0.02 -1.97 0.70 -0.05 -0.19 127 sLCB2 -2.16 0.01 0.46 8.69 -0.02 -2.10 0.67 -0.04 -0.19 129 sLCB2 -1.39 0.00 0.25 9.16 -0.03 -2.20 0.64 -0.04 -0.19 130 sLCB2 2.06 0.00 -0.79 8.10 -0.05 -1.91 0.66 -0.05 -0.19 132 sLCB2 2.98 -0.01 -1.05 7.65 -0.04 -1.83 0.67 -0.05 -0.19 134 sLCB2 3.85 -0.01 -1.31 7.07 -0.04 -1.73 0.68 -0.05 -0.17 136 sLCB2 -3.77 0.01 0.84 6.09 -0.04 -1.52 0.70 -0.05 -0.19 138 sLCB2 -2.85 0.01 0.61 6.50 -0.04 -1.62 0.68 -0.05 -0.19 140 sLCB2 -1.84 0.00 0.35 6.94 -0.05 -1.72 0.65 -0.05 -0.19 142 sLCB2 0.57 0.01 -0.35 7.90 -0.04 -1.83 0.64 -0.04 -0.19 144 sLCB2 1.05 0.00 -0.53 7.66 -0.03 -1.77 0.65 -0.04 -0.18 146 sLCB2 1.74 -0.02 -0.77 7.18 -0.03 -1.68 0.66 -0.04 -0.18 中 国 品 质 53 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 DX (mm) DY (mm) DZ (mm) 节点 荷载 温升 不考虑 温降 温升 不考虑 温降 温升 不考虑 温降 149 sLCB2 -2.28 0.01 0.50 7.09 -0.03 -1.73 0.67 -0.04 -0.19 151 sLCB2 -1.51 0.00 0.30 7.55 -0.03 -1.83 0.66 -0.04 -0.18 153 sLCB2 -0.95 -0.01 0.14 7.81 -0.04 -1.88 0.64 -0.04 -0.19 156 sLCB2 -0.05 0.00 -0.16 7.93 -0.05 -1.86 0.64 -0.04 -0.19 158 sLCB2 0.57 0.00 -0.37 7.56 -0.05 -1.77 0.64 -0.04 -0.19 160 sLCB2 2.26 0.00 -0.88 6.58 -0.05 -1.58 0.66 -0.05 -0.19 162 sLCB2 3.09 -0.01 -1.13 6.07 -0.04 -1.49 0.67 -0.05 -0.18 166 sLCB2 -3.08 0.01 0.67 5.02 -0.04 -1.26 0.69 -0.05 -0.19 168 sLCB2 -2.08 0.01 0.42 5.48 -0.05 -1.37 0.66 -0.05 -0.19 170 sLCB2 -1.11 0.00 0.18 5.82 -0.05 -1.44 0.64 -0.05 -0.20 172 sLCB2 0.01 0.01 -0.13 6.44 -0.04 -1.53 0.64 -0.04 -0.19 174 sLCB2 0.23 0.01 -0.23 6.43 -0.04 -1.52 0.64 -0.05 -0.20 176 sLCB2 0.65 0.01 -0.40 6.25 -0.04 -1.47 0.64 -0.04 -0.19 178 sLCB2 1.12 -0.01 -0.60 6.00 -0.04 -1.42 0.64 -0.04 -0.19 180 sLCB2 1.76 -0.02 -0.81 5.47 -0.04 -1.31 0.65 -0.05 -0.18 182 sLCB2 2.60 -0.03 -1.08 4.81 -0.03 -1.19 0.66 -0.05 -0.18 184 sLCB2 5.15 -0.01 -1.76 3.97 -0.01 -1.07 0.68 -0.04 -0.15 186 sLCB2 -6.17 0.01 1.37 4.39 -0.01 -0.99 0.74 -0.04 -0.16 188 sLCB2 -3.30 0.02 0.76 4.89 -0.03 -1.20 0.69 -0.05 -0.19 190 sLCB2 -2.34 0.02 0.53 5.44 -0.04 -1.35 0.67 -0.05 -0.19 192 sLCB2 -1.62 0.01 0.34 5.93 -0.04 -1.46 0.65 -0.04 -0.19 194 sLCB2 -1.07 -0.01 0.18 6.20 -0.04 -1.51 0.64 -0.04 -0.19 196 sLCB2 -0.57 -0.01 0.04 6.39 -0.04 -1.53 0.64 -0.05 -0.20 198 sLCB2 -0.35 -0.01 -0.06 6.45 -0.04 -1.53 0.64 -0.04 -0.19 199 sLCB2 0.04 0.00 -0.22 6.29 -0.05 -1.49 0.64 -0.04 -0.19 201 sLCB2 0.60 0.00 -0.42 5.89 -0.05 -1.40 0.63 -0.05 -0.20 203 sLCB2 1.51 -0.01 -0.69 5.54 -0.05 -1.33 0.64 -0.05 -0.19 205 sLCB2 2.41 -0.01 -0.96 5.01 -0.05 -1.24 0.66 -0.05 -0.18 207 sLCB2 3.35 -0.01 -1.24 4.62 -0.03 -1.17 0.65 -0.06 -0.19 209 sLCB2 -4.79 0.01 1.04 3.70 -0.02 -0.87 0.72 -0.05 -0.19 211 sLCB2 -3.51 0.01 0.75 3.73 -0.03 -0.92 0.68 -0.06 -0.20 213 sLCB2 -2.36 0.01 0.49 4.03 -0.05 -1.02 0.67 -0.05 -0.20 215 sLCB2 -1.40 0.00 0.26 4.38 -0.05 -1.10 0.64 -0.05 -0.20 217 sLCB2 -0.53 0.00 0.04 4.56 -0.05 -1.13 0.63 -0.05 -0.20 219 sLCB2 -0.10 0.01 -0.08 4.80 -0.04 -1.16 0.63 -0.05 -0.20 221 sLCB2 0.11 0.01 -0.17 4.75 -0.04 -1.14 0.63 -0.04 -0.20 223 sLCB2 0.33 0.01 -0.28 4.78 -0.05 -1.15 0.63 -0.05 -0.20 中 国 品 质 54 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 DX (mm) DY (mm) DZ (mm) 节点 荷载 温升 不考虑 温降 温升 不考虑 温降 温升 不考虑 温降 225 sLCB2 0.73 0.00 -0.46 4.60 -0.05 -1.12 0.63 -0.05 -0.19 227 sLCB2 1.16 -0.01 -0.65 4.32 -0.05 -1.05 0.64 -0.04 -0.19 229 sLCB2 1.84 -0.02 -0.88 3.82 -0.04 -0.96 0.64 -0.05 -0.18 231 sLCB2 2.81 -0.02 -1.18 3.29 -0.03 -0.87 0.65 -0.05 -0.18 234 sLCB2 -3.69 0.02 0.81 3.57 -0.03 -0.84 0.70 -0.05 -0.19 236 sLCB2 -2.54 0.02 0.56 3.91 -0.04 -0.97 0.67 -0.05 -0.19 238 sLCB2 -1.72 0.01 0.38 4.29 -0.05 -1.08 0.65 -0.04 -0.19 240 sLCB2 -1.18 0.00 0.23 4.58 -0.05 -1.14 0.64 -0.05 -0.20 242 sLCB2 -0.70 -0.01 0.09 4.77 -0.05 -1.16 0.63 -0.05 -0.20 244 sLCB2 -0.43 -0.01 -0.02 4.75 -0.04 -1.14 0.63 -0.05 -0.20 246 sLCB2 -0.26 -0.01 -0.12 4.81 -0.04 -1.16 0.63 -0.05 -0.20 248 sLCB2 0.08 0.00 -0.27 4.58 -0.05 -1.11 0.63 -0.05 -0.20 250 sLCB2 0.85 0.00 -0.52 4.41 -0.05 -1.07 0.63 -0.05 -0.20 252 sLCB2 1.70 -0.01 -0.78 4.01 -0.05 -1.00 0.64 -0.05 -0.19 253 sLCB2 2.71 0.00 -1.07 3.59 -0.04 -0.93 0.65 -0.05 -0.19 255 sLCB2 -0.89 0.01 0.14 3.16 -0.05 -0.80 0.62 -0.06 -0.21 258 sLCB2 0.24 0.01 -0.24 3.11 -0.04 -0.77 0.62 -0.06 -0.21 259 sLCB2 1.26 -0.01 -0.72 2.70 -0.05 -0.71 0.62 -0.05 -0.19 261 sLCB2 2.10 -0.01 -0.99 2.35 -0.04 -0.66 0.63 -0.06 -0.19 263 sLCB2 -0.60 -0.01 0.04 3.13 -0.04 -0.77 0.62 -0.06 -0.21 266 sLCB2 1.13 0.00 -0.62 2.97 -0.04 -0.75 0.62 -0.06 -0.20 268 sLCB2 -4.94 0.00 1.04 1.78 -0.02 -0.37 0.73 -0.05 -0.19 270 sLCB2 -3.37 0.00 0.69 1.68 -0.02 -0.39 0.69 -0.05 -0.19 272 sLCB2 -2.85 0.01 0.59 2.80 -0.03 -0.69 0.65 -0.07 -0.21 274 sLCB2 -2.12 0.00 0.42 1.68 -0.04 -0.43 0.64 -0.06 -0.21 276 sLCB2 -1.16 0.00 0.21 1.73 -0.04 -0.45 0.63 -0.05 -0.20 278 sLCB2 -0.53 0.01 0.06 1.71 -0.04 -0.44 0.63 -0.05 -0.20 280 sLCB2 -0.13 0.01 -0.07 1.42 -0.03 -0.37 0.63 -0.05 -0.20 282 sLCB2 0.30 0.00 -0.29 1.45 -0.05 -0.41 0.63 -0.05 -0.20 284 sLCB2 0.48 0.00 -0.41 1.47 -0.06 -0.44 0.63 -0.05 -0.20 286 sLCB2 0.89 0.00 -0.59 1.32 -0.06 -0.41 0.63 -0.05 -0.19 288 sLCB2 1.49 0.00 -0.82 1.23 -0.05 -0.40 0.63 -0.05 -0.19 290 sLCB2 2.67 0.00 -1.15 1.29 -0.03 -0.42 0.65 -0.05 -0.18 293 sLCB2 -3.67 0.00 0.76 1.68 -0.03 -0.35 0.70 -0.05 -0.19 295 sLCB2 -2.35 0.00 0.48 1.49 -0.04 -0.35 0.66 -0.05 -0.19 297 sLCB2 -1.52 -0.01 0.30 1.46 -0.06 -0.39 0.64 -0.05 -0.20 299 sLCB2 -0.94 0.00 0.18 1.54 -0.06 -0.42 0.63 -0.05 -0.20 中 国 品 质 55 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 DX (mm) DY (mm) DZ (mm) 节点 荷载 温升 不考虑 温降 温升 不考虑 温降 温升 不考虑 温降 301 sLCB2 -0.68 0.00 0.09 1.49 -0.05 -0.40 0.63 -0.05 -0.20 303 sLCB2 -0.44 -0.01 -0.03 1.46 -0.04 -0.39 0.63 -0.05 -0.20 305 sLCB2 -0.24 -0.01 -0.13 1.36 -0.04 -0.38 0.63 -0.05 -0.20 307 sLCB2 0.08 -0.01 -0.28 1.64 -0.04 -0.45 0.63 -0.05 -0.20 309 sLCB2 0.58 0.00 -0.46 1.65 -0.04 -0.46 0.63 -0.05 -0.19 311 sLCB2 1.38 0.00 -0.73 1.55 -0.03 -0.44 0.62 -0.06 -0.20 313 sLCB2 2.49 0.00 -1.06 1.44 -0.03 -0.44 0.63 -0.05 -0.19 316 sLCB2 3.28 0.00 -1.25 2.42 -0.03 -0.68 0.63 -0.07 -0.20 319 sLCB2 -2.71 0.00 0.53 0.61 -0.03 -0.13 0.68 -0.04 -0.19 321 sLCB2 -1.59 -0.01 0.29 0.46 -0.03 -0.12 0.64 -0.05 -0.20 324 sLCB2 -0.83 0.00 0.13 0.24 -0.02 -0.07 0.63 -0.05 -0.20 326 sLCB2 -0.47 0.02 0.03 -0.03 -0.02 -0.02 0.63 -0.04 -0.20 328 sLCB2 -0.06 0.01 -0.12 -0.24 -0.03 0.02 0.63 -0.04 -0.20 330 sLCB2 0.15 0.01 -0.23 -0.20 -0.04 -0.02 0.63 -0.05 -0.20 332 sLCB2 0.38 0.00 -0.35 -0.19 -0.05 -0.05 0.63 -0.04 -0.19 334 sLCB2 0.61 0.01 -0.48 -0.11 -0.05 -0.09 0.63 -0.05 -0.19 336 sLCB2 1.15 0.01 -0.70 -0.12 -0.05 -0.11 0.63 -0.05 -0.19 338 sLCB2 2.08 0.00 -1.00 0.15 -0.03 -0.16 0.64 -0.05 -0.18 340 sLCB2 3.60 -0.01 -1.40 0.59 -0.02 -0.26 0.66 -0.05 -0.18 342 sLCB2 5.54 0.01 -1.87 1.08 0.01 -0.35 0.67 -0.05 -0.16 344 sLCB2 -6.75 -0.01 1.42 1.65 0.01 -0.23 0.75 -0.05 -0.17 346 sLCB2 -4.69 0.00 0.99 1.07 -0.02 -0.16 0.72 -0.05 -0.19 348 sLCB2 -3.07 0.00 0.62 0.54 -0.03 -0.07 0.68 -0.05 -0.19 350 sLCB2 -1.95 -0.01 0.37 0.18 -0.05 -0.04 0.66 -0.05 -0.20 352 sLCB2 -1.18 -0.01 0.22 0.06 -0.05 -0.04 0.64 -0.05 -0.20 354 sLCB2 -0.81 0.00 0.13 -0.10 -0.05 -0.02 0.64 -0.04 -0.20 356 sLCB2 -0.55 -0.01 0.02 -0.18 -0.04 -0.01 0.63 -0.05 -0.20 358 sLCB2 -0.34 -0.01 -0.09 -0.27 -0.03 0.00 0.63 -0.05 -0.20 360 sLCB2 0.06 -0.01 -0.24 -0.14 -0.03 -0.04 0.63 -0.04 -0.20 362 sLCB2 0.32 0.00 -0.36 0.10 -0.02 -0.10 0.63 -0.05 -0.20 364 sLCB2 0.90 0.01 -0.58 0.28 -0.02 -0.15 0.62 -0.05 -0.20 366 sLCB2 1.84 0.00 -0.89 0.37 -0.03 -0.19 0.64 -0.04 -0.18 369 sLCB2 3.12 0.00 -1.25 0.46 -0.02 -0.23 0.66 -0.04 -0.17 370 sLCB2 -5.26 0.00 1.08 0.31 -0.02 0.03 0.76 -0.04 -0.18 371 sLCB2 -3.54 0.00 0.70 -0.24 -0.02 0.11 0.71 -0.04 -0.19 372 sLCB2 -2.25 -0.01 0.42 -0.60 -0.01 0.18 0.67 -0.04 -0.19 375 sLCB2 -1.36 -0.01 0.24 -1.01 0.00 0.28 0.62 -0.07 -0.22 中 国 品 质 56 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 DX (mm) DY (mm) DZ (mm) 节点 荷载 温升 不考虑 温降 温升 不考虑 温降 温升 不考虑 温降 377 sLCB2 -0.79 0.01 0.11 -1.49 0.00 0.36 0.62 -0.07 -0.22 379 sLCB2 -0.39 0.01 -0.02 -1.72 -0.01 0.39 0.62 -0.06 -0.22 381 sLCB2 0.05 0.01 -0.17 -1.87 -0.01 0.40 0.62 -0.07 -0.22 383 sLCB2 0.28 0.01 -0.29 -1.82 -0.02 0.36 0.62 -0.06 -0.21 385 sLCB2 0.55 0.01 -0.44 -1.74 -0.03 0.31 0.62 -0.06 -0.20 387 sLCB2 0.91 0.01 -0.60 -1.52 -0.04 0.22 0.61 -0.06 -0.20 389 sLCB2 1.75 0.01 -0.88 -1.20 -0.03 0.15 0.62 -0.05 -0.19 391 sLCB2 3.06 0.00 -1.26 -0.56 -0.02 0.01 0.63 -0.06 -0.19 394 sLCB2 -4.14 0.01 0.86 -0.07 -0.01 0.13 0.68 -0.06 -0.20 396 sLCB2 -2.69 -0.01 0.52 -0.77 -0.03 0.25 0.66 -0.05 -0.20 398 sLCB2 -1.66 -0.01 0.30 -1.18 -0.04 0.30 0.63 -0.06 -0.21 400 sLCB2 -1.10 -0.01 0.18 -1.54 -0.03 0.36 0.62 -0.05 -0.21 402 sLCB2 -0.73 -0.01 0.07 -1.74 -0.02 0.38 0.62 -0.06 -0.21 404 sLCB2 -0.48 -0.02 -0.04 -1.87 -0.01 0.40 0.61 -0.07 -0.22 406 sLCB2 -0.06 -0.01 -0.19 -1.79 -0.01 0.36 0.62 -0.06 -0.22 408 sLCB2 0.32 -0.01 -0.34 -1.67 0.00 0.33 0.62 -0.06 -0.22 410 sLCB2 0.73 0.01 -0.50 -1.27 0.00 0.22 0.61 -0.07 -0.21 412 sLCB2 4.09 0.00 -1.52 -0.20 -0.02 -0.09 0.69 -0.04 -0.16 413 sLCB2 2.52 0.00 -1.09 -0.61 -0.02 0.02 0.66 -0.04 -0.17 415 sLCB2 1.45 0.01 -0.75 -0.87 -0.01 0.10 0.64 -0.04 -0.18 419 sLCB2 -3.14 0.00 0.60 -1.43 -0.02 0.42 0.70 -0.04 -0.19 420 sLCB2 -2.07 -0.01 0.38 -2.07 0.01 0.58 0.64 -0.06 -0.21 429 sLCB2 3.54 0.00 -1.36 -1.27 -0.02 0.16 0.68 -0.04 -0.17 430 sLCB2 2.18 0.00 -0.97 -1.86 -0.01 0.30 0.65 -0.04 -0.18 431 sLCB2 1.36 0.01 -0.69 -2.42 0.02 0.47 0.61 -0.06 -0.20 434 sLCB2 0.49 0.01 -0.39 -3.35 -0.01 0.70 0.64 -0.04 -0.19 437 sLCB2 -1.05 -0.02 0.13 -3.16 -0.01 0.75 0.63 -0.05 -0.20 438 sLCB2 3.27 0.00 -1.26 -2.50 -0.01 0.44 0.66 -0.05 -0.18 439 sLCB2 2.18 0.00 -0.94 -3.38 0.02 0.67 0.63 -0.06 -0.19 444 sLCB2 -2.08 0.00 0.37 -3.77 0.03 0.98 0.66 -0.05 -0.20 445 sLCB2 0.41 0.01 -0.35 -4.99 0.00 1.09 0.63 -0.05 -0.20 448 sLCB2 -0.47 -0.01 -0.07 -4.93 0.01 1.13 0.63 -0.05 -0.20 450 sLCB2 4.33 0.01 -1.53 -3.09 -0.01 0.57 0.70 -0.04 -0.16 451 sLCB2 -6.88 -0.02 1.37 -2.84 -0.01 0.86 0.80 -0.03 -0.16 454 sLCB2 -4.17 0.01 0.83 -3.50 0.02 1.00 0.70 -0.05 -0.19 456 sLCB2 -3.03 0.00 0.56 -4.57 0.04 1.23 0.69 -0.04 -0.18 457 sLCB2 -1.15 0.00 0.11 -5.98 0.03 1.44 0.64 -0.04 -0.19 中 国 品 质 57 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 DX (mm) DY (mm) DZ (mm) 节点 荷载 温升 不考虑 温降 温升 不考虑 温降 温升 不考虑 温降 459 sLCB2 -0.39 0.00 -0.10 -6.36 0.02 1.47 0.63 -0.04 -0.19 461 sLCB2 0.18 0.01 -0.28 -6.45 0.01 1.44 0.64 -0.04 -0.19 463 sLCB2 0.83 0.01 -0.51 -6.35 0.01 1.37 0.64 -0.04 -0.18 466 sLCB2 -1.58 -0.01 0.21 -6.04 0.00 1.45 0.65 -0.04 -0.19 468 sLCB2 -0.83 -0.01 0.02 -6.35 0.01 1.48 0.64 -0.04 -0.19 470 sLCB2 -0.21 0.00 -0.15 -6.42 0.02 1.47 0.63 -0.04 -0.19 472 sLCB2 0.49 0.00 -0.38 -6.20 0.04 1.39 0.63 -0.04 -0.19 473 sLCB2 2.21 0.00 -0.91 -5.12 0.04 1.08 0.66 -0.04 -0.18 476 sLCB2 3.17 -0.01 -1.21 -4.12 0.01 0.82 0.66 -0.05 -0.18 480 sLCB2 -5.45 0.01 1.11 -3.97 0.03 1.16 0.74 -0.04 -0.18 482 sLCB2 -4.19 0.00 0.81 -5.19 0.04 1.42 0.73 -0.04 -0.17 484 sLCB2 -3.02 0.00 0.53 -6.25 0.06 1.63 0.69 -0.04 -0.18 486 sLCB2 -1.88 0.00 0.26 -7.03 0.05 1.73 0.66 -0.04 -0.18 488 sLCB2 -0.95 -0.01 0.02 -7.55 0.04 1.79 0.64 -0.04 -0.19 490 sLCB2 -0.11 0.00 -0.21 -7.84 0.03 1.80 0.64 -0.04 -0.19 492 sLCB2 0.63 0.01 -0.44 -7.78 0.02 1.72 0.65 -0.03 -0.18 495 sLCB2 -1.42 -0.01 0.14 -7.53 0.02 1.80 0.66 -0.04 -0.18 497 sLCB2 -0.58 0.00 -0.07 -7.80 0.03 1.82 0.64 -0.04 -0.19 499 sLCB2 0.25 0.01 -0.30 -7.70 0.04 1.75 0.64 -0.04 -0.19 501 sLCB2 1.13 0.01 -0.57 -7.33 0.05 1.64 0.65 -0.04 -0.18 502 sLCB2 2.13 0.01 -0.86 -6.73 0.05 1.48 0.67 -0.04 -0.17 504 sLCB2 3.23 -0.01 -1.19 -5.86 0.04 1.25 0.69 -0.04 -0.16 506 sLCB2 4.34 -0.01 -1.51 -4.71 0.03 0.97 0.68 -0.04 -0.16 508 sLCB2 5.70 0.00 -1.84 -5.14 0.05 1.09 0.70 -0.04 -0.15 509 sLCB2 -8.64 -0.03 1.76 -4.42 0.09 1.43 0.78 -0.06 -0.17 511 sLCB2 -5.55 -0.01 1.09 -5.62 0.07 1.60 0.77 -0.03 -0.16 513 sLCB2 -4.22 -0.01 0.78 -6.83 0.07 1.83 0.73 -0.03 -0.17 514 sLCB2 -2.90 -0.02 0.46 -7.78 0.07 1.99 0.69 -0.03 -0.18 516 sLCB2 -1.70 -0.01 0.18 -8.55 0.06 2.09 0.67 -0.03 -0.18 518 sLCB2 -0.65 0.00 -0.08 -8.99 0.06 2.12 0.65 -0.03 -0.18 520 sLCB2 0.36 0.00 -0.37 -9.13 0.05 2.08 0.65 -0.03 -0.18 523 sLCB2 -1.20 0.00 0.06 -8.94 0.05 2.14 0.65 -0.03 -0.18 525 sLCB2 -0.15 0.00 -0.22 -9.04 0.06 2.11 0.65 -0.03 -0.18 527 sLCB2 0.88 0.01 -0.50 -8.80 0.06 2.01 0.66 -0.03 -0.18 529 sLCB2 1.99 0.01 -0.81 -8.25 0.07 1.86 0.67 -0.03 -0.17 530 sLCB2 3.21 0.01 -1.15 -7.45 0.07 1.65 0.69 -0.03 -0.16 532 sLCB2 4.46 0.00 -1.50 -6.42 0.07 1.40 0.71 -0.03 -0.15 中 国 品 质 58 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 DX (mm) DY (mm) DZ (mm) 节点 荷载 温升 不考虑 温降 温升 不考虑 温降 温升 不考虑 温降 535 sLCB2 -7.22 -0.03 1.41 -7.53 0.13 2.15 0.68 -0.12 -0.25 537 sLCB2 -4.01 -0.02 0.64 -9.78 0.13 2.55 0.62 -0.12 -0.26 539 sLCB2 1.37 0.01 -0.66 -10.88 0.13 2.58 0.58 -0.12 -0.26 544 sLCB2 11.23 0.10 -3.00 -4.85 0.16 1.25 0.18 -0.08 -0.14 548 sLCB2 -12.46 -0.11 2.56 -3.89 0.19 1.53 0.19 -0.08 -0.14 551 sLCB2 11.78 0.07 -3.14 -7.23 0.18 1.82 0.14 -0.06 -0.11 552 sLCB2 7.67 0.05 -2.16 -10.32 0.16 2.48 0.10 -0.09 -0.13 553 sLCB2 3.80 0.03 -1.27 -12.34 0.14 2.93 0.09 -0.10 -0.14 554 sLCB2 -0.03 0.02 -0.36 -13.20 0.09 3.16 0.05 -0.12 -0.17 555 sLCB2 -3.92 0.00 0.56 -12.68 0.08 3.16 0.10 -0.08 -0.13 556 sLCB2 -7.92 -0.03 1.49 -10.62 0.08 2.81 0.10 -0.08 -0.13 557 sLCB2 -11.73 -0.05 2.39 -7.40 0.08 2.17 0.08 -0.11 -0.15 558 sLCB2 12.28 0.04 -3.29 -6.73 0.12 1.68 0.15 -0.05 -0.10 559 sLCB2 8.51 0.03 -2.39 -9.94 0.10 2.34 0.10 -0.09 -0.13 560 sLCB2 4.61 0.01 -1.48 -12.43 0.10 2.89 0.10 -0.08 -0.12 561 sLCB2 0.61 -0.01 -0.55 -13.31 0.09 3.15 0.10 -0.09 -0.13 562 sLCB2 -3.25 -0.03 0.35 -12.65 0.12 3.15 0.09 -0.10 -0.14 563 sLCB2 -7.06 -0.05 1.25 -10.78 0.13 2.88 0.09 -0.09 -0.14 564 sLCB2 -10.98 -0.09 2.16 -7.96 0.16 2.38 0.09 -0.09 -0.13 642 sLCB2 -9.83 -0.04 1.94 -9.15 0.07 2.52 0.01 -0.17 -0.22 645 sLCB2 8.18 0.03 -2.35 -7.73 0.10 1.83 0.04 -0.18 -0.22 648 sLCB2 -9.43 -0.03 1.91 -6.89 0.09 2.03 0.06 -0.19 -0.23 657 sLCB2 -5.15 -0.03 0.81 -11.84 0.13 3.05 0.03 -0.16 -0.21 658 sLCB2 -13.61 -0.07 2.82 -5.81 0.09 1.86 0.13 -0.09 -0.15 660 sLCB2 1.87 0.02 -0.82 -12.93 0.12 3.08 0.05 -0.15 -0.20 661 sLCB2 -5.26 -0.03 0.90 -9.90 0.13 2.62 0.05 -0.15 -0.19 662 sLCB2 -1.87 -0.01 0.10 -11.51 0.10 2.82 0.05 -0.14 -0.19 665 sLCB2 0.69 0.00 -0.52 -11.66 0.11 2.78 0.05 -0.15 -0.19 666 sLCB2 4.06 0.02 -1.32 -10.49 0.14 2.48 0.05 -0.15 -0.19 689 sLCB2 -10.54 -0.07 2.13 -5.75 0.16 1.88 0.09 -0.10 -0.14 691 sLCB2 -8.72 -0.06 1.71 -7.35 0.15 2.19 0.05 -0.15 -0.19 693 sLCB2 -6.98 -0.04 1.30 -8.72 0.14 2.43 0.09 -0.12 -0.16 695 sLCB2 -3.56 -0.02 0.50 -10.83 0.13 2.76 0.08 -0.12 -0.17 698 sLCB2 -0.22 -0.01 -0.31 -11.85 0.09 2.81 0.09 -0.12 -0.16 700 sLCB2 1.44 0.00 -0.71 -11.80 0.09 2.76 0.05 -0.14 -0.18 702 sLCB2 3.06 0.00 -1.11 -11.40 0.09 2.64 0.10 -0.10 -0.14 704 sLCB2 4.70 0.01 -1.50 -10.48 0.10 2.43 0.04 -0.14 -0.18 中 国 品 质 59 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 DX (mm) DY (mm) DZ (mm) 节点 荷载 温升 不考虑 温降 温升 不考虑 温降 温升 不考虑 温降 706 sLCB2 6.41 0.02 -1.92 -9.23 0.09 2.14 0.09 -0.11 -0.16 709 sLCB2 9.99 0.03 -2.78 -6.02 0.11 1.47 0.12 -0.12 -0.17 711 sLCB2 -11.24 -0.04 2.34 -5.14 0.08 1.65 0.14 -0.11 -0.15 713 sLCB2 -7.66 -0.03 1.49 -8.46 0.07 2.32 0.09 -0.11 -0.16 715 sLCB2 -0.96 0.00 -0.11 -11.76 0.09 2.84 0.09 -0.11 -0.16 717 sLCB2 7.49 0.05 -2.14 -8.21 0.17 1.98 0.05 -0.15 -0.19 719 sLCB2 9.31 0.07 -2.57 -6.74 0.18 1.67 0.10 -0.11 -0.15 721 sLCB2 5.77 0.04 -1.73 -9.49 0.15 2.26 0.08 -0.12 -0.16 724 sLCB2 -2.46 -0.01 0.27 -10.59 0.13 2.66 0.59 -0.12 -0.27 725 sLCB2 0.56 -0.01 -0.48 -11.25 0.09 2.63 0.58 -0.11 -0.26 727 sLCB2 2.89 0.02 -1.04 -10.29 0.13 2.41 0.60 -0.12 -0.26 729 sLCB2 4.45 0.02 -1.43 -9.45 0.13 2.20 0.62 -0.12 -0.24 732 sLCB2 -7.08 -0.02 1.41 -5.92 0.11 1.76 0.78 -0.05 -0.18 734 sLCB2 1.09 0.00 -0.59 -10.16 0.08 2.34 0.65 -0.05 -0.19 736 sLCB2 2.35 0.02 -0.91 -9.65 0.06 2.17 0.67 -0.05 -0.19 737 sLCB2 -3.42 -0.02 0.53 -9.15 0.07 2.32 0.69 -0.05 -0.19 739 sLCB2 -2.07 -0.01 0.23 -9.84 0.09 2.44 0.66 -0.05 -0.20 741 sLCB2 -6.51 0.00 1.45 5.39 -0.02 -1.27 0.73 -0.06 -0.18 743 sLCB2 -6.36 -0.01 1.37 3.83 -0.02 -0.87 0.74 -0.05 -0.17 745 sLCB2 -6.72 0.00 1.44 2.28 -0.01 -0.45 0.74 -0.05 -0.18 747 sLCB2 -7.28 0.00 1.52 0.82 -0.01 -0.06 0.76 -0.04 -0.16 749 sLCB2 -8.80 -0.05 1.76 -1.72 0.03 0.66 0.80 -0.04 -0.15 752 sLCB2 -5.65 0.00 1.22 2.85 -0.01 -0.62 0.73 -0.06 -0.19 754 sLCB2 -6.48 0.00 1.34 -0.08 -0.01 0.17 0.78 -0.05 -0.18 756 sLCB2 -7.23 -0.01 1.47 -1.62 -0.01 0.56 0.80 -0.05 -0.18 758 sLCB2 -4.32 0.01 0.97 8.59 -0.04 -2.12 0.70 -0.05 -0.18 760 sLCB2 -3.29 0.01 0.70 9.04 -0.04 -2.22 0.67 -0.05 -0.18 761 sLCB2 -2.41 0.00 0.47 9.53 -0.04 -2.33 0.65 -0.05 -0.19 762 sLCB2 -0.80 0.00 0.03 10.63 -0.06 -2.54 0.62 -0.05 -0.20 763 sLCB2 0.08 0.00 -0.21 10.87 -0.05 -2.54 0.61 -0.05 -0.20 765 sLCB2 0.74 -0.01 -0.42 10.85 -0.03 -2.49 0.62 -0.05 -0.19 766 sLCB2 1.56 -0.01 -0.65 10.43 -0.02 -2.39 0.64 -0.05 -0.19 768 sLCB2 2.44 -0.02 -0.90 9.79 -0.02 -2.25 0.65 -0.05 -0.18 769 sLCB2 3.25 -0.02 -1.14 9.20 -0.02 -2.16 0.66 -0.05 -0.17 770 sLCB2 5.90 -0.03 -1.83 6.91 -0.03 -1.73 0.75 -0.04 -0.16 771 sLCB2 -6.52 0.02 1.54 7.06 -0.03 -1.72 0.80 -0.04 -0.17 772 sLCB2 -3.79 0.02 0.87 9.12 -0.02 -2.22 0.68 -0.05 -0.18 中 国 品 质 60 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 DX (mm) DY (mm) DZ (mm) 节点 荷载 温升 不考虑 温降 温升 不考虑 温降 温升 不考虑 温降 773 sLCB2 -2.93 0.01 0.65 9.66 -0.02 -2.34 0.66 -0.05 -0.18 775 sLCB2 -2.02 0.01 0.40 10.27 -0.02 -2.47 0.64 -0.05 -0.19 776 sLCB2 -1.19 0.01 0.18 10.73 -0.03 -2.55 0.61 -0.05 -0.19 777 sLCB2 -0.53 0.00 -0.02 10.86 -0.05 -2.56 0.61 -0.05 -0.20 778 sLCB2 0.35 0.00 -0.27 10.73 -0.05 -2.49 0.62 -0.05 -0.20 779 sLCB2 1.91 0.00 -0.72 9.69 -0.05 -2.26 0.64 -0.06 -0.19 780 sLCB2 2.75 -0.01 -0.97 9.15 -0.04 -2.16 0.66 -0.05 -0.19 782 sLCB2 3.73 -0.01 -1.24 8.66 -0.04 -2.07 0.68 -0.05 -0.17 785 sLCB2 4.64 0.00 -1.62 2.46 -0.01 -0.70 0.66 -0.06 -0.18 787 sLCB2 5.23 0.00 -1.80 -0.69 -0.01 0.03 0.70 -0.05 -0.16 788 sLCB2 5.61 -0.01 -1.82 5.07 -0.02 -1.34 0.67 -0.06 -0.16 790 sLCB2 5.33 0.01 -1.78 3.44 -0.02 -0.95 0.67 -0.05 -0.15 792 sLCB2 6.00 0.01 -1.99 0.25 -0.01 -0.20 0.67 -0.04 -0.15 794 sLCB2 7.33 0.05 -2.25 -2.43 0.03 0.49 0.69 -0.04 -0.13 796 sLCB2 4.71 0.01 -1.65 -1.79 -0.01 0.28 0.69 -0.05 -0.17 798 sLCB2 -4.18 0.00 0.89 2.67 -0.02 -0.62 0.70 -0.06 -0.20 800 sLCB2 -1.72 0.00 0.30 8.52 -0.05 -2.08 0.65 -0.05 -0.20 801 sLCB2 -0.92 0.00 0.09 9.06 -0.05 -2.19 0.65 -0.05 -0.20 803 sLCB2 -0.20 0.00 -0.10 9.47 -0.06 -2.25 0.64 -0.04 -0.19 805 sLCB2 0.44 0.00 -0.30 9.49 -0.05 -2.21 0.65 -0.05 -0.20 808 sLCB2 3.28 -0.03 -1.19 7.51 -0.03 -1.79 0.68 -0.04 -0.17 810 sLCB2 4.42 -0.03 -1.51 6.56 -0.03 -1.61 0.70 -0.05 -0.17 813 sLCB2 -5.13 0.02 1.19 6.64 -0.03 -1.63 0.74 -0.05 -0.18 815 sLCB2 -3.86 0.03 0.91 7.48 -0.03 -1.84 0.71 -0.04 -0.17 818 sLCB2 -0.84 0.00 0.09 9.43 -0.04 -2.24 0.64 -0.05 -0.20 820 sLCB2 -0.19 0.00 -0.10 9.51 -0.06 -2.23 0.64 -0.04 -0.19 822 sLCB2 0.49 0.00 -0.32 9.18 -0.05 -2.13 0.65 -0.05 -0.20 823 sLCB2 1.23 -0.01 -0.55 8.67 -0.05 -2.02 0.65 -0.05 -0.20 826 sLCB2 -1.02 0.00 0.13 7.44 -0.05 -1.82 0.64 -0.05 -0.20 828 sLCB2 -0.33 0.00 -0.05 7.86 -0.05 -1.88 0.64 -0.04 -0.19 830 sLCB2 0.14 0.01 -0.19 8.07 -0.05 -1.90 0.64 -0.04 -0.20 831 sLCB2 2.54 -0.03 -1.01 6.47 -0.03 -1.54 0.67 -0.04 -0.18 833 sLCB2 3.33 -0.03 -1.25 5.85 -0.03 -1.44 0.68 -0.04 -0.17 835 sLCB2 4.50 -0.01 -1.58 4.99 -0.02 -1.29 0.69 -0.04 -0.16 838 sLCB2 -5.42 0.01 1.21 5.29 -0.02 -1.25 0.74 -0.04 -0.17 840 sLCB2 -4.02 0.03 0.94 5.94 -0.03 -1.45 0.72 -0.04 -0.18 842 sLCB2 -3.12 0.03 0.73 6.43 -0.03 -1.59 0.70 -0.04 -0.18 中 国 品 质 61 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 DX (mm) DY (mm) DZ (mm) 节点 荷载 温升 不考虑 温降 温升 不考虑 温降 温升 不考虑 温降 843 sLCB2 -0.49 -0.01 -0.01 8.06 -0.05 -1.91 0.64 -0.04 -0.19 845 sLCB2 1.31 -0.01 -0.61 7.05 -0.05 -1.66 0.64 -0.05 -0.19 846 sLCB2 -0.45 0.00 0.00 6.23 -0.05 -1.51 0.64 -0.04 -0.20 848 sLCB2 3.48 -0.02 -1.34 4.30 -0.02 -1.12 0.67 -0.05 -0.17 851 sLCB2 -4.37 0.02 0.98 4.59 -0.02 -1.07 0.72 -0.05 -0.19 853 sLCB2 4.14 -0.01 -1.53 3.26 -0.01 -0.89 0.67 -0.06 -0.18 856 sLCB2 -5.13 0.01 1.13 3.68 -0.01 -0.81 0.72 -0.06 -0.19 860 sLCB2 -1.76 0.00 0.34 3.00 -0.05 -0.77 0.63 -0.06 -0.21 862 sLCB2 -0.17 0.01 -0.05 3.12 -0.04 -0.77 0.62 -0.06 -0.21 864 sLCB2 -0.02 0.01 -0.12 3.11 -0.03 -0.76 0.62 -0.06 -0.21 866 sLCB2 0.44 0.01 -0.35 3.14 -0.06 -0.80 0.62 -0.06 -0.21 868 sLCB2 0.79 0.00 -0.52 2.94 -0.06 -0.76 0.62 -0.05 -0.20 871 sLCB2 -2.98 0.01 0.63 2.61 -0.04 -0.62 0.67 -0.06 -0.20 873 sLCB2 -1.96 0.01 0.42 2.79 -0.05 -0.70 0.65 -0.05 -0.20 875 sLCB2 -1.32 0.00 0.27 2.97 -0.06 -0.77 0.63 -0.05 -0.20 876 sLCB2 -0.85 0.00 0.14 3.16 -0.06 -0.80 0.62 -0.06 -0.21 878 sLCB2 -0.33 -0.01 -0.08 3.09 -0.04 -0.77 0.62 -0.06 -0.21 880 sLCB2 -0.24 -0.01 -0.17 3.10 -0.04 -0.78 0.62 -0.06 -0.21 882 sLCB2 0.38 -0.01 -0.38 3.14 -0.05 -0.79 0.62 -0.06 -0.21 884 sLCB2 2.08 0.00 -0.91 2.67 -0.04 -0.70 0.63 -0.06 -0.19 886 sLCB2 0.07 0.01 -0.17 1.45 -0.04 -0.39 0.63 -0.05 -0.20 888 sLCB2 4.38 -0.01 -1.60 1.57 -0.01 -0.48 0.67 -0.05 -0.17 890 sLCB2 4.78 0.01 -1.69 0.10 0.01 -0.12 0.62 -0.09 -0.20 893 sLCB2 -5.97 -0.01 1.24 0.68 0.01 0.01 0.70 -0.09 -0.22 911 sLCB2 -5.97 -0.01 1.21 -1.22 -0.01 0.43 0.76 -0.06 -0.19 912 sLCB2 -4.35 0.00 0.86 -1.96 -0.01 0.58 0.71 -0.05 -0.19 913 sLCB2 -3.06 0.00 0.59 -2.88 0.02 0.81 0.66 -0.06 -0.20 916 sLCB2 -1.35 0.00 0.22 -2.71 0.02 0.69 0.63 -0.06 -0.21 918 sLCB2 -0.73 0.01 0.06 -3.19 0.02 0.76 0.62 -0.05 -0.20 919 sLCB2 0.20 0.01 -0.25 -3.46 0.00 0.76 0.63 -0.05 -0.20 921 sLCB2 0.90 0.01 -0.57 -3.11 -0.01 0.61 0.63 -0.04 -0.19 923 sLCB2 1.53 0.02 -0.79 -2.60 -0.01 0.48 0.64 -0.04 -0.18 926 sLCB2 -2.43 -0.02 0.44 -2.13 -0.01 0.60 0.67 -0.04 -0.19 928 sLCB2 -1.62 -0.01 0.27 -2.76 -0.01 0.70 0.65 -0.04 -0.19 930 sLCB2 -0.69 -0.01 0.02 -3.41 0.00 0.78 0.63 -0.05 -0.21 932 sLCB2 -0.24 -0.01 -0.13 -3.39 0.00 0.75 0.62 -0.05 -0.21 933 sLCB2 0.76 0.00 -0.48 -3.01 0.02 0.63 0.62 -0.05 -0.20 中 国 品 质 62 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 DX (mm) DY (mm) DZ (mm) 节点 荷载 温升 不考虑 温降 温升 不考虑 温降 温升 不考虑 温降 938 sLCB2 -1.33 0.00 0.19 -4.40 0.03 1.08 0.63 -0.05 -0.20 940 sLCB2 -0.57 0.00 -0.01 -4.79 0.02 1.12 0.62 -0.05 -0.21 942 sLCB2 -0.07 0.01 -0.17 -4.94 0.01 1.12 0.63 -0.05 -0.20 944 sLCB2 0.85 0.01 -0.54 -4.74 0.00 0.99 0.63 -0.05 -0.20 946 sLCB2 -1.02 -0.01 0.09 -4.84 0.00 1.14 0.63 -0.05 -0.20 948 sLCB2 0.01 0.00 -0.23 -4.89 0.02 1.10 0.62 -0.05 -0.21 950 sLCB2 0.67 0.00 -0.44 -4.64 0.03 1.02 0.62 -0.06 -0.20 952 sLCB2 1.42 0.00 -0.68 -4.15 0.03 0.88 0.63 -0.06 -0.20 956 sLCB2 -2.03 0.00 0.33 -5.46 0.04 1.38 0.66 -0.04 -0.19 958 sLCB2 1.50 0.01 -0.73 -5.85 0.00 1.23 0.65 -0.04 -0.18 960 sLCB2 2.54 0.00 -1.04 -4.96 0.01 1.01 0.66 -0.04 -0.17 962 sLCB2 -3.52 -0.01 0.67 -4.36 0.00 1.17 0.70 -0.04 -0.18 964 sLCB2 -2.38 -0.01 0.39 -5.37 0.00 1.35 0.67 -0.04 -0.19 966 sLCB2 1.31 0.00 -0.63 -5.78 0.04 1.26 0.64 -0.04 -0.19 969 sLCB2 1.50 0.01 -0.71 -7.45 0.01 1.61 0.66 -0.03 -0.18 971 sLCB2 2.53 0.01 -1.00 -6.62 0.01 1.40 0.67 -0.03 -0.17 973 sLCB2 3.68 -0.01 -1.34 -5.62 0.03 1.19 0.69 -0.03 -0.16 976 sLCB2 -4.76 0.00 0.94 -4.94 0.02 1.37 0.74 -0.03 -0.17 978 sLCB2 -3.52 -0.01 0.63 -6.03 0.01 1.56 0.71 -0.03 -0.17 980 sLCB2 -2.39 -0.01 0.37 -7.01 0.01 1.73 0.68 -0.04 -0.18 983 sLCB2 1.34 0.01 -0.65 -8.86 0.03 1.96 0.67 -0.03 -0.18 985 sLCB2 2.53 0.01 -0.98 -8.23 0.03 1.80 0.68 -0.03 -0.17 987 sLCB2 3.70 0.01 -1.30 -7.31 0.03 1.58 0.69 -0.03 -0.16 988 sLCB2 5.00 -0.01 -1.66 -6.11 0.05 1.34 0.71 -0.04 -0.16 990 sLCB2 6.32 0.01 -1.99 -4.61 0.05 1.01 0.71 -0.05 -0.16 993 sLCB2 -7.57 0.01 1.57 -3.84 0.05 1.21 0.79 -0.05 -0.18 995 sLCB2 -6.15 0.00 1.24 -5.38 0.04 1.53 0.77 -0.04 -0.17 996 sLCB2 -4.79 -0.01 0.91 -6.64 0.02 1.76 0.73 -0.04 -0.17 998 sLCB2 -3.53 -0.02 0.60 -7.67 0.03 1.95 0.71 -0.04 -0.17 1000 sLCB2 -2.27 -0.01 0.30 -8.48 0.03 2.08 0.68 -0.03 -0.18 1002 sLCB2 -1.66 0.01 0.09 -11.03 0.10 2.70 0.58 -0.11 -0.26 1003 sLCB2 -5.60 -0.02 1.02 -8.75 0.13 2.38 0.64 -0.13 -0.26 1006 sLCB2 5.55 0.00 -1.87 1.77 -0.01 -0.56 0.66 -0.06 -0.16 1010 sLCB2 -4.68 -0.01 0.81 -9.76 0.07 2.50 0.65 -0.10 -0.24 1026 sLCB2 -4.26 -0.01 0.69 -10.86 0.08 2.76 0.10 -0.10 -0.14 1028 sLCB2 -2.62 0.00 0.29 -11.50 0.08 2.84 0.05 -0.14 -0.19 1030 sLCB2 2.37 0.01 -0.92 -11.23 0.13 2.66 0.08 -0.12 -0.16 中 国 品 质 63 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 DX (mm) DY (mm) DZ (mm) 节点 荷载 温升 不考虑 温降 温升 不考虑 温降 温升 不考虑 温降 1032 sLCB2 -0.94 0.00 -0.10 -11.11 0.10 2.68 0.57 -0.11 -0.27 1034 sLCB2 3.51 0.01 -1.22 -10.35 0.07 2.34 0.63 -0.10 -0.23 1037 sLCB2 3.69 0.01 -1.28 -8.89 0.06 1.98 0.68 -0.06 -0.18 1041 sLCB2 -9.40 -0.03 1.93 -3.81 0.09 1.29 0.78 -0.09 -0.21 1042 sLCB2 -4.81 -0.01 0.88 -8.25 0.05 2.16 0.72 -0.05 -0.19 1044 sLCB2 -5.57 0.02 1.28 7.82 -0.04 -1.93 0.75 -0.04 -0.17 1045 sLCB2 -1.58 0.00 0.25 10.11 -0.04 -2.44 0.63 -0.05 -0.20 1046 sLCB2 1.11 0.00 -0.49 10.28 -0.04 -2.37 0.63 -0.05 -0.20 1047 sLCB2 4.93 -0.02 -1.56 7.76 -0.03 -1.91 0.72 -0.04 -0.16 1048 sLCB2 6.39 0.01 -2.08 -1.13 0.00 0.15 0.66 -0.05 -0.14 1052 sLCB2 3.50 -0.01 -1.37 2.23 -0.02 -0.64 0.66 -0.07 -0.19 1055 sLCB2 -4.49 0.01 0.97 2.62 -0.02 -0.57 0.71 -0.07 -0.21 1058 sLCB2 -5.47 0.01 1.18 2.03 -0.01 -0.40 0.73 -0.05 -0.19 1062 sLCB2 -0.25 0.01 -0.09 -3.34 0.00 0.76 0.62 -0.05 -0.21 1064 sLCB2 2.73 0.00 -1.15 -1.87 -0.01 0.32 0.66 -0.04 -0.17 1067 sLCB2 -3.78 0.00 0.76 -1.35 0.00 0.45 0.71 -0.04 -0.18 1069 sLCB2 0.20 -0.01 -0.28 -3.32 0.02 0.72 0.62 -0.05 -0.20 1072 sLCB2 1.50 0.01 -0.77 -4.23 0.00 0.85 0.64 -0.05 -0.19 1073 sLCB2 5.55 0.00 -1.86 -1.46 0.04 0.28 0.68 -0.07 -0.18 1075 sLCB2 -2.39 -0.01 0.42 -3.73 0.00 0.98 0.66 -0.05 -0.20 1077 sLCB2 -1.58 -0.01 0.23 -4.39 -0.01 1.08 0.64 -0.05 -0.20 1079 sLCB2 3.64 0.00 -1.35 -3.84 0.01 0.78 0.68 -0.04 -0.16 1082 sLCB2 -4.74 0.00 0.95 -3.21 0.02 0.95 0.73 -0.04 -0.18 1083 sLCB2 4.86 0.00 -1.65 -4.31 0.03 0.91 0.70 -0.04 -0.16 1086 sLCB2 -6.04 0.00 1.24 -3.61 0.04 1.10 0.76 -0.05 -0.18 1089 sLCB2 -9.63 -0.06 1.96 -2.41 0.06 0.90 0.80 -0.06 -0.17 1091 sLCB2 -0.15 0.00 -0.29 -11.14 0.10 2.67 0.57 -0.11 -0.27 1098 sLCB2 -1.33 -0.02 -0.10 -13.19 0.08 3.16 0.01 -0.18 -0.23 1099 sLCB2 5.71 0.04 -1.71 -11.47 0.15 2.72 0.04 -0.15 -0.20 1117 sLCB2 -5.92 -0.02 1.08 -9.84 0.08 2.59 0.05 -0.14 -0.18 1118 sLCB2 -8.91 -0.04 1.80 -6.09 0.13 1.87 0.67 -0.11 -0.23 1121 sLCB2 2.09 0.00 -0.86 -10.99 0.09 2.54 0.60 -0.11 -0.25 1123 sLCB2 -11.33 -0.04 2.37 -3.73 0.09 1.28 0.78 -0.13 -0.25 1127 sLCB2 7.69 0.03 -2.23 -6.97 0.13 1.63 0.61 -0.11 -0.22 1129 sLCB2 5.09 0.02 -1.63 -7.76 0.06 1.73 0.69 -0.06 -0.18 1131 sLCB2 6.56 0.01 -2.02 -6.38 0.08 1.45 0.69 -0.07 -0.18 1133 sLCB2 8.11 0.05 -2.37 -4.62 0.10 1.09 0.69 -0.10 -0.19 中 国 品 质 64 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 DX (mm) DY (mm) DZ (mm) 节点 荷载 温升 不考虑 温降 温升 不考虑 温降 温升 不考虑 温降 1135 sLCB2 -7.78 -0.01 1.59 -5.57 0.07 1.65 0.76 -0.08 -0.20 1137 sLCB2 -6.25 -0.02 1.21 -7.03 0.05 1.92 0.75 -0.06 -0.19 1140 sLCB2 -7.73 -0.01 1.61 -0.48 0.00 0.30 0.75 -0.05 -0.16 1143 sLCB2 5.89 -0.01 -1.89 5.39 -0.02 -1.42 0.66 -0.05 -0.15 1144 sLCB2 -6.73 0.01 1.54 5.77 -0.02 -1.35 0.73 -0.04 -0.16 1146 sLCB2 4.22 -0.01 -1.55 -1.04 0.02 0.16 0.67 -0.06 -0.18 1148 sLCB2 6.09 0.03 -1.98 -0.30 0.03 0.00 0.67 -0.06 -0.16 1150 sLCB2 -7.33 -0.03 1.53 0.34 0.02 0.14 0.76 -0.06 -0.18 1152 sLCB2 -5.40 0.01 1.13 -0.46 0.03 0.31 0.73 -0.06 -0.19 1154 sLCB2 2.58 0.01 -1.08 -3.27 -0.01 0.62 0.65 -0.05 -0.18 1156 sLCB2 3.95 0.00 -1.45 -2.37 0.01 0.45 0.67 -0.06 -0.18 1160 sLCB2 -6.76 0.00 1.43 -0.84 0.04 0.44 0.75 -0.07 -0.20 1162 sLCB2 -5.10 0.00 1.04 -1.78 0.01 0.60 0.72 -0.06 -0.20 1164 sLCB2 -3.61 -0.01 0.70 -2.70 0.00 0.78 0.69 -0.05 -0.19 1166 sLCB2 5.12 0.01 -1.73 -2.82 0.02 0.58 0.68 -0.06 -0.17 1168 sLCB2 6.88 0.01 -2.19 -1.79 0.04 0.37 0.67 -0.07 -0.17 1170 sLCB2 -8.19 0.00 1.74 -1.11 0.04 0.53 0.76 -0.07 -0.19 1172 sLCB2 -6.35 -0.01 1.30 -2.19 0.02 0.74 0.76 -0.06 -0.19 1173 sLCB2 6.51 0.03 -2.06 -3.13 0.03 0.66 0.70 -0.06 -0.16 1176 sLCB2 -7.83 -0.02 1.61 -2.44 0.02 0.83 0.78 -0.06 -0.18 1177 sLCB2 8.25 0.07 -2.42 -3.14 0.06 0.72 0.69 -0.06 -0.15 1179 sLCB2 10.06 0.04 -2.81 -4.51 0.08 1.09 0.68 -0.13 -0.24 1183 sLCB2 5.07 0.02 -1.60 -9.33 0.08 2.11 0.61 -0.11 -0.24 1184 sLCB2 6.70 0.02 -2.00 -8.00 0.08 1.81 0.61 -0.13 -0.25 1186 sLCB2 8.36 0.04 -2.40 -6.44 0.12 1.52 0.60 -0.15 -0.26 1187 sLCB2 -3.21 0.00 0.46 -10.55 0.09 2.66 0.60 -0.12 -0.27 1188 sLCB2 -8.96 -0.06 1.70 -9.51 0.15 2.66 0.04 -0.15 -0.20 1189 sLCB2 -1.93 0.02 0.10 -13.12 0.08 3.19 0.05 -0.15 -0.20 1195 sLCB2 -9.61 -0.04 1.96 -5.60 0.10 1.72 0.67 -0.15 -0.28 1197 sLCB2 -7.92 -0.03 1.57 -7.21 0.06 2.01 0.65 -0.14 -0.27 1198 sLCB2 -6.26 -0.02 1.18 -8.62 0.07 2.30 0.64 -0.11 -0.25 1200 sLCB2 5.17 -0.01 -1.78 2.56 0.00 -0.72 0.64 -0.08 -0.19 1202 sLCB2 -6.20 0.01 1.38 3.06 0.00 -0.62 0.71 -0.08 -0.20 1206 sLCB2 9.61 0.07 -2.62 -8.89 0.17 2.17 0.05 -0.15 -0.20 1213 sLCB2 -13.01 -0.12 2.62 -6.28 0.18 2.06 0.12 -0.10 -0.16 1214 sLCB2 2.55 0.00 -1.00 -13.11 0.08 3.05 0.04 -0.15 -0.20 1215 sLCB2 10.43 0.04 -2.84 -8.27 0.10 1.98 0.03 -0.17 -0.22 中 国 品 质 65 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 DX (mm) DY (mm) DZ (mm) 节点 荷载 温升 不考虑 温降 温升 不考虑 温降 温升 不考虑 温降 1216 sLCB2 -5.88 -0.01 1.02 -11.85 0.07 3.03 0.05 -0.15 -0.20 1226 sLCB2 6.58 0.02 -1.94 -11.34 0.08 2.63 0.04 -0.16 -0.21 11.9.1.8温差对网架拼装影响的解决措施 （1）网架地面拼装时，网架水平方向没有约束，在温度作用下可自由延伸， 拼装胎架因温差产生的位移对网架影响较小，所以控制好网架地面拼装的平面 尺寸及标高，能有效解决温差对网架拼装的影响。 节点用全站仪进行定位，定位一格后进行测量，拼装完一格后进行测量， 安装完一个单元后再测量，一个拼装单元完成后最终进行测量监测。 下弦节点、上弦节点焊接前，均应用水准仪、钢卷尺测量高低度、水平度、 几何尺寸、挠度、做到每榀合格，整体合格。 每拼装三到五格再作一次全方面复检，发现问题及时处理。 整体拼装后，做一次全面检查和测量，确保网架提升前拼装尺寸满足规范 要求。 （2）温差对测量施工的影响及解决措施 温差会对施工测量的精度造成偏差，从而影响网架的拼装精度。 根据仪器出厂环境温度技术参数，在范围进行现场实测，仪器按国家规定 在有效时间内进行鉴定。 早晚环境气温变化不大时进行实测放样，拼装过程中采用钢卷尺复核相对 尺寸，按每个拼装单元完成后，进行相关验收。如气温变化较大时，按每小时 复核相应参数，并及时调整。 （3）焊接温差对网架地面拼装的影响及解决措施： 网架焊接温度的变化会对网架拼装造成影响，网架地面拼装顺序采用从机 库中间向两边发散式拼装，从而把焊接温度应力释放出去。 网架焊接，按照拼装单元划分，焊接单元内部与单元之间均采用“先焊主 杆后焊腹杆，先焊大管后焊小管”的焊接思路，以保证拼装焊接精度。 做好现场防风防雨等相应措施。 11.9.2温差对网架整体提升的影响计算分析 以4号维修机库网架提升为例，进行网架被提升结构的温差影响验算。 中 国 品 质 66 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 11.9.2.1计算说明 边界条件：提 升 吊 点——Z向固定、X和Y向弹簧（模拟提升约束）； 荷 载：自 重——DEAD 温度载荷1——wendu-1（+20°） 温度载荷2——wendu-2（-20°） 荷载组合：强 度 及 稳 定——1.1x1.35xDEAD； 支座反力及变形——1xDEAD。 11.9.2.2提升验算结果 （1）自重 中 国 品 质 67 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 68 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 （2）自重+温度载荷1 中 国 品 质 69 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 70 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 71 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 （3）自重+温度载荷2 中 国 品 质 72 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 73 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 11.9.2.3小结 中 国 品 质 74 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 温度（20度）变化对网架提升最大位移影响水平方向为 6mm，竖直方向为 1mm，温差变化对网架提升的影响较小，满足施工要求。 11.9.3温差对网架合拢的影响计算分析 以4号维修机库网架施工为例，进行网架合拢结构验算，复核温差对网架 合拢的影响。 11.9.3.1施工方案概况 （1）施工方法 钢网架安装采用地面原位拼装，整体液压同步提升的施工技术。 4号网架结构及现场施工平面布置图 （2）提升吊点布置 4号维修机库11轴左右两部分网架整体提升时每侧各布置 10个提升点，共 设置20个吊点。如下图所示： 中 国 品 质 75 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 网架整体提升时吊点布置示意图 （3）结构材料 下部混凝土结构示意图 弹性模量 屈服应力 剪变模量 材料 泊松比 备注 （N/mm2） （N/mm2） （N/mm2） 混凝土柱连梁、 Q235B 2.06x105 0.30 235 79x103 柱间支撑 Q355B 2.06x105 0.30 355 79x103 上部钢结构网架 11.9.3.2设计依据及荷载组合 （1）设计规范及标准 序号 设计规范及标准 1 《建筑结构荷载规范》（GB50009-2012） 2 《钢结构设计标准》（GB50017-2017） 3 《混凝土结构设计规范》（GB50010-2010） 4 《钢结构工程施工质量验收规范》（GB50205-2020） 5 《建筑结构可靠度设计统一标准》（GB50068-2018） （2）边界条件 1）混凝土柱底采用固定支座； 2）柱间连梁采用桁架单元模拟，柱间支撑两端采用铰接连接； 3）网架提升时只约束Z向，使计算时结构成为稳定体系，同时设置水平向 中 国 品 质 76 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 的弹性支座。 （3）荷载取值及荷载组合 合拢过程仅考虑自重荷载和日温差温度作用： 1）恒荷载（DL）：结构自重，由软件自动计算，自重系数取1.2。 2）温度作用（T）： 根据本项目施工进度计划安排，预计本年度7月份1、4号维修机库达到合 拢条件、9月份2、3号维修机库达到合拢条件。考虑现场工期可能延后，补充 10月份的温差计算。 根据往年温度记录，7月份平均最低气温23.5℃，最高气温31.8℃；9月 份平均最低气温17.7℃，最高气温27.0℃；10月份平均最低气温11.8℃，最 高气温21.1℃。考虑太阳辐射升温15℃。即钢结构的表面均匀温度变化区间为 7 月份 23.5℃~46.8℃、9 月份 17.7℃~42.0℃、10 月份 11.8℃~36.1℃。总体 按7月份23.3℃温差、9月份24.3℃温差、10月份24.3℃温差进行考虑。 7月份1、4号维修机库达到合拢条件，温差为23.3℃，9月和10月（2、3 号维修机库）的温差24.3℃，选取4号维修机库进行计算。 本计算书暂定合拢基准温度为 17.7℃，将按照9月最高温42.0℃,10月最 低温11.8℃进行计算，即结构升温24.3℃、结构降温5.9℃。 荷载组合如下表所示。 温度工况荷载组合 序号 名称 DL（恒载） T（温度） 备注 1 sLCB1 1.3 1.0 基本组合 2 sLCB2 1.0 1.0 标准组合 11.9.3.3施工流程简介 机库网架在地面进行原位拼装→拼装完成后进行网架整体提升→提升区外 围后装杆件安装→焊接完成后提升支架卸载→补档碰撞杆件。 本计算书分析施工步划分为： sg-1：网架整体提升； sg-2：提升区外围后装杆件安装（即合拢）； sg-3：合拢后进行温度验算； sg-4：卸载提升支架。 中 国 品 质 77 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 11.9.3.4 sg-1（网架整体提升工况） （1）刚度校核 XY向变形 中 国 品 质 78 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 Z向变形 中 国 品 质 79 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 综合变形 标准组合下结构变形为： 1 ） 网 架 XY 向 的 位 移 为 13.10mm ， Z 向 最 大 位 移 为 47.99mm<53600/400=134mm，最大综合位移为 48.05mm，满足《钢结构设计标 准》的要求。 2）混凝土XY向的位移为0.02mm，Z向最大位移为0.18mm。 （2）强度和稳定性校核 应力比图 基本组合下构件的应力比均不大于0.55，满足《钢结构设计标准》的要求。 中 国 品 质 80 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 11.9.3.5 sg-2（提升区外围后装杆件安装工况） （1）刚度校核 XY向变形 中 国 品 质 81 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 Z向变形 中 国 品 质 82 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 综合变形 标准组合下结构变形为： 1 ） 网 架 XY 向 的 位 移 为 13.20mm ， Z 向 最 大 位 移 为 48.09mm<53600/400=134mm，最大综合位移为 48.14mm，满足《钢结构设计标 准》的要求。 2）混凝土XY向的位移为0.10mm，Z向最大位移为0.20mm。 （2）强度和稳定性校核 应力比图 基本组合下构件的应力比均不大于0.56，满足《钢结构设计标准》的要求。 中 国 品 质 83 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 11.9.3.6 sg-3（网架提升合拢工况） （1）不考虑温度验算 1）刚度校核 XY向变形 中 国 品 质 84 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 Z向变形 中 国 品 质 85 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 综合变形 标准组合下结构变形为： 网架XY向的位移为13.20mm，Z向最大位移为48.09mm<53600/400=134mm， 最大综合位移为48.14mm，满足《钢结构设计标准》的要求。 混凝土XY向的位移为0.10mm，Z向最大位移为0.20mm。 2）强度和稳定性校核 应力比图 基本组合下构件的应力比均不大于0.56，满足《钢结构设计标准》的要求。 （2）考虑温升24.3℃验算 1）刚度校核 中 国 品 质 86 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 XY向变形 中 国 品 质 87 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 Z向变形 中 国 品 质 88 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 综合变形 标准组合下结构变形为： 网架XY向的位移为28.92mm，Z向最大位移为46.10mm<53600/400=134mm， 最大综合位移为47.43mm，满足《钢结构设计标准》的要求。 混凝土 XY 向的位移为 23.89mm，Z 向最大位移为 4.53mm（沿轴线方向延 长）。 2）强度和稳定性校核 应力比图 基本组合下构件的应力比均不大于0.61，满足《钢结构设计标准》的要求。 （3）考虑温降5.9℃验算 中 国 品 质 89 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 （1）刚度校核 XY向变形 中 国 品 质 90 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 Z向变形 中 国 品 质 91 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 综合变形 标准组合下结构变形为： 网架XY向的位移为13.28mm，Z向最大位移为48.84mm<53600/400=134mm， 最大综合位移为48.86mm，满足《钢结构设计标准》的要求。 混凝土XY向的位移为5.77mm，Z向最大位移为1.29mm（沿轴线方向缩短）。 2）强度和稳定性校核 应力比图 基本组合下构件的应力比均不大于0.58，满足《钢结构设计标准》的要求。 中 国 品 质 92 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 11.9.3.7 sg-4（卸载提升支架） （1）不考虑温度验算 1）刚度校核 XY向变形 中 国 品 质 93 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 Z向变形 中 国 品 质 94 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 综合变形 标准组合下结构变形为： 网架XY向的位移为12.68mm，Z向最大位移为68.68mm<53600/400=134mm， 最大综合位移为68.78mm，满足《钢结构设计标准》的要求。 混凝土XY向的位移为5.96mm，Z向最大位移为0.65mm。 2）强度和稳定性校核 应力比图 基本组合下构件的应力比均不大于0.50，满足《钢结构设计标准》的要求。 （2）考虑温升24.3℃验算 1）刚度校核 中 国 品 质 95 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 XY向变形 中 国 品 质 96 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 Z向变形 中 国 品 质 97 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 综合变形 标准组合下结构变形为： 网架XY向的位移为32.10mm，Z向最大位移为61.78mm<53600/400=134mm， 最大综合位移为64.59mm，满足《钢结构设计标准》的要求。 混凝土 XY 向的位移为 28.31mm，Z 向最大位移为 4.52mm（沿轴线方向延 长）。 2）强度和稳定性校核 应力比图 基本组合下构件的应力比均不大于0.66，满足《钢结构设计标准》的要求。 中 国 品 质 98 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 （3）考虑温降5.9℃验算 1）刚度校核 XY向变形 中 国 品 质 99 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 Z向变形 中 国 品 质 100 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 综合变形 标准组合下结构变形为： 网架XY向的位移为11.13mm，Z向最大位移为70.58mm<53600/400=134mm， 最大综合位移为70.62mm，满足《钢结构设计标准》的要求。 混凝土XY向的位移为5.30mm，Z向最大位移为1.57mm（沿轴线方向缩短）。 2）强度和稳定性校核 应力比图 基本组合下构件的应力比均不大于0.49，满足《钢结构设计标准》的要求。 11.9.3.8计算结果统计 中 国 品 质 101 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 计算结果统计 上部钢结构 混凝土柱 施工步 XY Z Z向变形 Z向变 综合变 应力 XY Z向 向/mm 向/mm 限值/mm 形比 形/mm 比 向/mm /mm -47.9 sg-1 13.10 -134.00 0.36 48.05 0.55 0.02 -0.18 9 -48.0 sg-2 13.20 -134.00 0.36 48.14 0.56 0.10 -0.20 9 不考 -48.0 虑温 13.20 -134.00 0.36 48.14 0.56 0.10 -0.20 9 度 sg- -46.1 3 温升 28.92 -134.00 0.34 47.43 0.61 23.89 （+4.53） 0 -48.8 温降 13.28 -134.00 0.36 48.86 0.58 5.77 -1.29 4 不考 -68.6 虑温 12.68 -134.00 0.51 68.78 0.50 5.96 -0.65 8 度 sg- -61.7 4 温升 32.10 -134.00 0.46 64.59 0.66 28.31 （+4.52） 8 -70.5 温降 11.13 -134.00 0.53 70.62 0.49 5.30 -1.57 8 备注:Z向变形值为“-”表示与重力方向相同；“+”表示与重力方向相反。 经上述详细计算，可得出以下结论： （1）当不考虑温度作用时，整体提升、合拢及提升支架卸载后网架最大竖 向变形为68.68mm<134.00mm,应力比最大为0.56。 （2）当考虑温升作用时，整体提升、合拢及提升支架卸载后网架最大竖向 变形为61.78mm<134.00mm,应力比最大为0.66。 （3）当考虑温降作用时，整体提升、合拢及提升支架卸载后网架最大竖向 变形为70.58mm<134.00mm,应力比最大为0.58。 11.9.3.9结论 网架合拢后考虑温度作用，网架结构的刚度、强度和稳定性满足规范《钢 结构设计标准》的要求。 11.10 下吊点一~四（吊具）计算 11.10.1下吊点一、二计算（临时球吊点） 下吊点一和下吊点二结构类似，均为临时球，所以选取最大荷载点进行计 算，最大吊点荷载为600KN，荷载分项系数取1.5，计算如下： 中 国 品 质 102 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 吊具应力云图 吊具变形图 吊具的最大应力为210MPa<295MPa，下锚点的最大竖向变形1.0mm，满足提 中 国 品 质 103 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 升要求。 11.10.2下吊点三、四计算（吊具式吊点） 下吊点三和下吊点四结构类似，选取最大吊点进行计算，吊点荷载为 500kN，荷载分项系数1.5，计算结果如下： 变形云图 应力云图 中 国 品 质 104 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 小结：不计应力集中点，下吊点最大应力为 202Mpa<295MPa，最大变形为 0.8mm，强度满足提升要求。 11.11 下吊点五、六（吊具）计算 11.11.1下吊点五计算（临时球吊点） 计算说明： 材质：Q355； 边界条件：固定杆件截断面； 荷载：在地锚与下吊具接触面施加垂直向上力514.5KN=1283KN(使用该下 吊具的最大提升吊点反力)×1.5。 计算模型 中 国 品 质 105 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 下吊具最大局部应力223.1MPa 结论： 提升下吊具最大局部应力223.1MPa，小于Q355B最大屈服应力355MPa，且 结构大部分局部应力小于150MPa，结构强度满足提升要求。 11.11.2下吊点六计算（吊具式吊点） 计算说明： 材质：Q355； 边界条件：固定杆件截断面； 中 国 品 质 106 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 荷载：在地锚与下吊具接触面施加垂直向上力1924.5KN=1283KN(使用该下 吊具的最大提升吊点反力)×1.5。 下吊具计算模型 中 国 品 质 107 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 下吊具最大局部应力295.5MPa 结论： 提升下吊具最大局部应力295.5MPa，小于Q355B最大屈服应力355MPa，且 结构大部分局部应力小于160MPa，结构强度满足提升要求。 11.12 提升支架一~三预埋件计算 11.12.1计算说明与条件 提升支架牛腿与混凝土柱通过预埋件进行连接，预埋件主要承受剪力和弯 矩，按照受力最大的预埋件进行设计，剪力设计值 V=613KN，弯矩设计值 M=266KN.m； 钢筋直径d=25mm，等级为HRB400，锚筋与锚板连接采用穿孔塞焊， 锚板厚度t=25mm， ，混凝土等级为C30。 中 国 品 质 108 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 预埋件受力值 预埋件配筋图 11.12.2预埋钢筋验算 f c =14.3MPa ， f t =1.43MPa ， f y =300MPa ， α r =0.85 α =(4−0.08d) √ f c =0.44 α =0.6+0.25 t =0.85 v f y ， b d V M A = + s α α f 1.3α α f z r v y r b y 613×103 266×106 ¿ + 0.85×0.44×300 1.3×0.85×0.85×300×480 ¿5463+1967=7430mm2 M A = s 0.4α α f z r b y 266×106 ¿ 0.4×0.85×0.85×300×480 ¿6392mm2 预埋件配置了20根直径25的钢筋，钢筋等级为HRB400，总配筋面积为 9812 mm2 >As=7430mm2，满足施工要求。 中 国 品 质 109 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 11.13 提升支架五~七预埋件计算 11.13.1计算条件 弯矩设计值M:225.00kN·m__轴力设计值N : 20.00kN 剪力设计值V:750.00kN___力的正方向如图所示 直锚筋层数:4___层间距b1: 150mm 直锚筋列数:5___列间距b :100mm 锚板厚度t: 20mm___锚板宽度B :600mm 锚板高度H : 600mm___最外层锚筋之间距离z: 450mm 结构重要性系数γ0 :1.0___层数影响系数αr : 0.85 地震作用:不考虑 锚筋级别:HRB400, f =360.00N/mm2, f ＞ 300, 取 f = 300N/mm2 y y y 直锚筋直径d:25mm 砼强度等级:C30, f =14.30 N/mm2, f =1.43 N/mm2 c t 11.13.2锚筋截面面积验算 锚板受剪承载力系数αv: 根据混凝土规范9.7.2-5计算:  f c  14.30   4.0 0.08 d   4.0 0.08 25  0.44 v f 300.00 y 锚板弯曲变形折减系数αb: 根据混凝土规范9.7.2-6计算:  t   20   0.6 0.25 0.6 0.25  0.80 b d 25 直锚筋面积验算: 在剪力、法向拉力、弯矩的组合作用下，直锚筋的计算截面积按照混凝土 规范式 9.7.2-1 及 式9.7.2-2计算，并取其中较大值:  V N M  A    S 0   f 0.8 f 1.3  f z r v y b y r b y 中 国 品 质 110 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件  750000.00 20000.00 225000000.00  1.0    0.85 0.44 300.00 0.8 0.80 300.00 1.3 0.85 0.80 300.00 450 =8674.03mm2  N M  A   S 0 0.8 f 0.4  f z b y r b y  20000.00 225000000.00  2 1.0  6231.62mm 0.80.80300.00 0.40.850.80300.00450 计算面积= max{8674.03, 6231.62} = 8674.03mm2 直锚筋实配面积A = 20×π×(25/2)2 = 9047.79mm2 ≥ 8674.03mm2 s 满足系数= 9047.79÷8674.03 = 1.04 满足要求 11.13.3锚固长度 根据混凝土规范 9.7.4, 受拉直锚筋锚固长度l : a  f y   360.00  l  d 0.14 25 881mm a f 1.43 t 根据混凝土规范 9.7.4, 受剪直锚筋锚固长度l : a l ≥ 15d = 15×25 = 375mm a 直锚筋锚固长度l = max{881, 375} = 881mm a 实际锚固长度取890mm 11.13.4构造要求 （1）锚筋间距b、b1和锚筋至构件边缘的距离c、c1: 根据混凝土规范 9.7.4: b、c≥max{3d,45}=75mm 受剪构件, b 、c ≥max{6d,70}=150mm, 且b、b ≤300mm 1 1 1 由此得: 300mm ≥ b = 100mm ≥ 75mm 满足要求 300mm ≥ b = 150mm ≥ 150mm 满足要求 1 c ≥ 75mm, c ≥ 150mm 1 （2）锚板: 根据混凝土规范 9.7.4 要求, 最外层锚筋中心到锚板边缘的距离≥ 中 国 品 质 111 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 max{2d,20} = 50mm 1）宽度B = 600mm ≥ B = 50×2+100×(5-1) = 500mm 满足要求 min 2）高度H = 600mm ≥ H = 50×2+150×(4-1) = 550mm 满足要求 min 根据混凝土规范 9.7.1, 锚板厚度不宜小于锚筋直径的0.6倍, 受拉和受弯 预埋件的锚板厚度尚宜大于b/8 3）厚度t = 20mm ≥ t = max{0.6d, b/8} = 15mm 满足要求 min （3）焊缝: 根据规范 9.7.1 要求，锚筋直径d ＞ 20mm，宜采用穿孔塞焊 当采用手工焊时，焊缝高度不宜小于max{6, 0.6d} = 15.0mm 图12.5.4.1 计算简图 11.14 提升支架一~三混凝土柱校核 11.14.1计算说明与条件 中 国 品 质 112 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 各吊点对应混凝土柱分别如下： 1号机库混凝土柱统计表 第一次提升 第二次提升 吊点编号 柱类型 备注 反力（KN） 反力（KN） A1/B1 151 283 Z2a A2/B2 229 231 Z2 A3/B3 238 253 Z3a A4/B4 245 313 Z3 A5/B5 210 229 Z3a A6/B6 250 243 Z2 双侧吊点 A7/B7 186 294 Z2a 双侧吊点 A8/B8 / 335 Z1 双侧吊点 A9/B9 / 500 / A10/B10 / 500 / A11/B11 / 206 Z1 双柱承受一个吊点 A12/B12 338 / / A13/B13 390 / / 2号机库混凝土柱统计表 第一次提升 第二次提升 吊点编号 柱类型 备注 反力（KN） 反力（KN） C1 47 102 Z2a C2 114 127 Z2 C3 90 104 Z3 C4 63 70 Z3a C5 110 123 Z2 双侧吊点 C6 41 81 Z2a 双侧吊点 C7 276 / / C8 / 253 Z1 双侧吊点 C9 / 228 Z1 双柱承受一个吊点 D1 36 62 Z2a 双侧吊点 D2 102 111 Z2 双侧吊点 D3 68 75 Z3a D4 71 78 Z3 中 国 品 质 113 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 第一次提升 第二次提升 吊点编号 柱类型 备注 反力（KN） 反力（KN） D5 107 115 Z2 双侧吊点 D6 74 103 Z2a 双侧吊点 D7 225 / / D8 / 282 Z1 双侧吊点 D9 / 229 Z1 双侧吊点 E1 124 281 Z2a 双侧吊点 E2 143 204 Z2 双侧吊点 E3 101 114 Z3a E4 158 248 Z3 E5 158 246 Z3 E6 109 127 Z3a E7 135 189 Z2 E8 125 329 Z2a E9 508 / / E10 524 / / E11 / 311 Z1 双侧吊点 E12 / 600 / E13 / 600 / E14 / 293 Z1 双柱承受一个吊点 混凝土柱截面如下： 编号 截面 Z1 1200x1400 Z2 800X1000 Z2a 800X1000 Z3 800X1000 Z3a 800X1000 混凝土柱受力状态主要分三种，第一种为两个柱承受一个吊点荷载，第二 种为一个柱承受两个吊点荷载，第三种为一个柱承受一个吊点荷载，其中第一 种受力状态单个柱受力较小；第二种受力状态为柱双侧受力，柱主要受压；第 三种受力状态柱受到的偏心弯矩最大，所以主要针对第三种受力状态的混凝土 柱进行计算。 中 国 品 质 114 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 除柱Z1（两个柱承受一个吊点荷载）以外，混凝土柱截面均为 800x1000， 柱底标高为-1.000m，柱顶标高为16.400m，所以柱搞为17.400m，按照悬臂柱 考虑，柱计算长度系数取 2.0，柱计算长度L=2x17.4=34.8m。选取最大吊点荷 载进行计算，最大吊点荷载为 329KN，吊点相对柱中心偏心分别为 0.37m（y 向 ） 和 0.96m （ x 向 ） ， 荷 载 分 项 系 数 取 1.5 ， 所 以 压 力 设 计 值 N=329x1.5=494KN，混凝土柱偏心弯矩设计值 Mx=1.5x329x0.96=474KN.m， My=1.5x329x0.37=183 KN.m，采用MorGain 结构快速设计软件对混凝土进行计 算，计算结果如下： 吊点偏心示意图 b 中 国 品 质 115 时 代 先 锋 'sa Y X sa h as as' cy xc Asx Asy Asy' Asx' 计算简图 11.14.2柱截面承载力计算 11.14.2.1基本资料 （1）工程名称：Z3机库屋盖钢网架安全专项施工方案-附件 （2）轴向压力设计值 N ＝ 494kN， M1x ＝ 474kN·m， M2x ＝ 474kN·m， M1y ＝ 183kN·m，M ＝ 183kN·m；构件的计算长度 L ＝ 2y cx 34800mm， L ＝ 34800mm； cy 构件的计算长度 L ＝ 34800mm， L ＝ 34800mm 0x 0y （3）矩形截面，截面宽度 b ＝ 800mm，截面高度 h ＝ 1000mm （4）采用对称配筋，即 A ' ＝ A s s （5）混凝土强度等级为 C30， f ＝ 14.331N/mm2；钢筋抗拉强度设计值 c f ＝ 360N/mm2， y 钢筋抗压强度设计值 f ' ＝ 360N/mm2，钢筋弹性模量 E ＝ y s 200000N/mm2； 相对界限受压区高度 ξ ＝ 0.5176 b （6）纵筋的混凝土保护层厚度 c ＝ 30mm；全部纵筋最小配筋率 ρ ＝ min 0.55% 11.14.2.2轴心受压构件验算 （1）钢筋混凝土轴心受压构件的稳定系数 φ L /i ＝ Max{L /i , L /i } ＝ Max{34800/288.7, 34800/230.9} ＝ 0 0x x 0y y Max{120.6, 150.7} ＝ 150.7，取 φ ＝ 0.2699 （2）矩形截面面积 A ＝ b·h ＝ 800*1000 ＝ 800000mm2 轴压比 U ＝ N / (f ·A) ＝ 494000/(14.331*800000) ＝ 0.04 c c （3）全部纵向钢筋的最小截面面积 A ＝ A·ρ ＝ 800000*0.55% ＝ s,min min 4400mm2 （4）一侧纵向钢筋的最小截面面积 A ＝ A·0.20% ＝ 800000*0.20% s1,min ＝1600mm2 （5）全部纵向钢筋的截面面积 A ' 按下式求得： s N ≤ 0.9φ·(f ·A + f '·A ') （混凝土规范式 6.2.15） c y s A ' ＝ [N / 0.9φ - f ·A] / (f ' - f ) s c y c ＝ [494000/(0.9*0.2699)-14.331*800000]/(360-14.331) ＝ -27285mm2 ＜ A ＝ 4400mm2，取 A ' ＝ A s,min s s,min 11.14.2.3考虑二阶效应后的弯矩设计值 中 国 品 质 116 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 （1）弯矩设计值 M x 1）M /M ＝ 474/474 ＝ 1 ＞ 0.9，应考虑轴向压力产生的附加弯矩影响 1x 2x 2） ζ ＝ 0.5f ·A / N ＝ 11.6044 ＞ 1.0，取 ζ ＝ 1.0 c c c 附加偏心距 e ＝ Max{20, h/30} ＝ Max{20, 33} ＝ 33.3mm a η ＝ 1 + (l / h)2·ζ / [1300(M / N + e ) / h ] nsx cx c 2x a 0 ＝ 1+(34800/1000)2*1/[1300*(474000000/494000+33.3)/960] ＝1.9007 C ＝ 0.7 + 0.3M / M ＝ 0.7+0.3*474/474 ＝ 1.0000 mx 1x 2x M ＝ C ·η ·M ＝ 1*1.9007*474 ＝ 900.96kN·m x mx nsx 2x （2） 弯矩设计值 M y 1）M /M ＝ 183/183 ＝ 1 ＞ 0.9，应考虑轴向压力产生的附加弯矩影响 1y 2y 2）ζ ＝ 0.5f ·A / N ＝ 11.6044 ＞ 1.0，取 ζ ＝ 1.0 c c c 附加偏心距 e ＝ Max{20, h/30} ＝ Max{20, 27} ＝ 26.7mm a η ＝ 1 + (l / h)2·ζ / [1300(M / N + e ) / h ] nsy cy c 2y a 0 ＝ 1+(34800/800)2*1/[1300*(183000000/494000+26.7)/760] ＝ 3 7857 C ＝ 0.7 + 0.3M / M ＝ 0.7+0.3*183/183 ＝ 1.0000 my 1y 2y M ＝ C ·η ·M ＝ 1*3.7857*183 ＝ 692.78kN·m y my nsy 2y 11.14.2.4在 M 作用下正截面偏心受压承载力计算 x （1）初始偏心距 e i 附加偏心距 e ＝ Max{20, h/30} ＝ Max{20, 33.3} ＝ 33.3mm a 轴向压力对截面重心的偏心距 e ＝ M / N ＝ 900955057/494000 ＝ 0 1823.8mm 初始偏心距 e ＝ e + e ＝ 1823.8+33.3 ＝ 1857.1mm i 0 a 弯矩计算值 M ＝ N·e ＝ 494*1.8571 ＝ 917.42kN·m i （2）轴力作用点至受拉纵筋合力点的距离 e ＝ e + 0.5h - a ＝ 1857. i 1+1000/2-40 ＝ 2317.1mm （3）混凝土受压区高度 x 由下列公式求得：N ≤ α ·f ·b·x + f '·A ' - 1 c y s σ ·A s s （混凝土规范式 6.2.17-1） 中 国 品 质 117 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 当采用对称配筋时，可令 f '·A ' ＝ σ ·A ，代入上式可得： y s s s x ＝ N / (α ·f ·b) ＝ 494000/(1*14.331*800) ＝ 43.1mm ≤ ξ ·h 1 c b 0 ＝ 496.9mm， 属于大偏心受压构件 （4）当 x ＜ 2a' 时，受拉区纵筋面积 A 可按混凝土规范公式 6.2.14 s 求得： N·e ' ≤ f ·A ·(h - a ') s y s 0 s e ' ＝ e - 0.5h + a ' ＝ 1857.1-1000/2+40 ＝ 1397.1mm s i s A ＝ N·e ' / [f ·(h - a ')] ＝ 494000*1397.1/[360*(960- sx s y 0 s 40)] ＝ 2084mm2 11.14.2.5 在 M 作用下正截面偏心受压承载力计算 y （1）初始偏心距 e i 附加偏心距 e ＝ Max{20, h/30} ＝ Max{20, 26.7} ＝ 26.7mm a 轴向压力对截面重心的偏心距 e ＝ M / N ＝ 692784728/494000 ＝ 0 1402.4mm 初始偏心距 e ＝ e + e ＝ 1402.4+26.7 ＝ 1429.1mm i 0 a 弯矩计算值 M ＝ N·e ＝ 494*1.4291 ＝ 705.96kN·m i （2）轴力作用点至受拉纵筋合力点的距离 e ＝ e + 0.5h - a ＝ 1429. i 1+800/2-40 ＝ 1789.1mm （3）混凝土受压区高度 x 由下列公式求得：N ≤ α ·f ·b·x + f '·A ' - 1 c y s σ ·A s s （混凝土规范式 6.2.17-1） 当采用对称配筋时，可令 f '·A ' ＝ σ ·A ，代入上式可得： y s s s x ＝ N / (α ·f ·b) ＝ 494000/(1*14.331*1000) ＝ 34.5mm ≤ ξ ·h 1 c b 0 ＝ 393.4mm，属于大偏心受压构件 （4）当 x ＜ 2a' 时，受拉区纵筋面积 A 可按混凝土规范公式 6.2.14 s 求得： N·e ' ≤ f ·A ·(h - a ') s y s 0 s e ' ＝ e - 0.5h + a ' ＝ 1429.1-800/2+40 ＝ 1069.1mm s i s A ＝ N·e ' / [f ·(h - a ')] ＝ 494000*1069.1/[360*(760- sy s y 0 s 中 国 品 质 118 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 40)] ＝ 2037mm2 混凝土柱实际配筋图 由上述计算可知，提升受力工况下，混凝土柱b边计算配筋为2084mm2, h 边计算配筋为 2037mm2,实际配筋为 b边为 8根直径25mm的钢筋，配筋面积为 3925mm2>2084mm2 ； h 边 配 筋 为 5 根 直 径 25mm 的 钢 筋 ， 配 筋 面 积 为 2453mm2>2037mm2，,所以混凝土柱受力满足要求。 11.14.3 2号机库D5、D8吊点混凝土柱计算 11.14.3.1 D5吊点混凝土柱计算 计算加载 水平位移云图 由上述变形云图可知，混凝土柱偏心受力水平位移约12mm。 该混凝土柱截面均为800x1000，柱底标高为-1.000m，柱顶标高为16.400m， 中 国 品 质 119 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 所以柱搞为17.400m，按照悬臂柱考虑，柱计算长度系数取2.0，柱计算长度 L=2x17.4=34.8m。吊点荷载为 115KN，吊点相对柱中心偏心分别为 0.42m（y 向）和1.715m（x向），荷载分项系数取1.5，所以压力设计值N=115x1.5=172 5KN，混凝土柱偏心弯矩设计值 Mx=172.5x0.42=72.5KN.m，My=172.5x1. 715=295.8KN.m，混凝土柱配筋计算如下： 1、已知条件及计算要求： (1)已知条件：矩形柱 b=1000mm，h=800mm 计算长度 L=34.80m 砼强度等级 C30，fc=14.30N/mm2 ft=1.43N/mm2 纵筋级别 HRB400，fy=360N/mm2，fy'=360N/mm2 箍筋级别 HRB400，fy=360N/mm2 轴力设计值 N=172.50kN 弯矩设计值 Mx=72.50kN.m，My=295.80kN.m 剪力设计值 Vy=0.00kN，Vx=0.00kN (2)计算要求： 1.正截面受压承载力计算 2、受压计算 2.1 轴压比 中 国 品 质 120 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 2 Abh 1000800 800000mm 3 N 172.5010   0.015 f c A 14.3800000 2.2 受压计算 双向偏心受压采用《混凝土规范》式6.2.21-3验算: （Nux及Nuy计算时，只考虑弯矩作用方向的对边纵筋，忽略侧边纵 筋） 经试算, 取每侧全部纵筋面积: Asx=1600mm2, Asy=1600mm2, 四根角筋总面积近似按1963mm2 代入公式验算如下: 3 1 N172.5010  1 1 1   N N N ux uy uo 1 3  374.8410 1 1 1   2860747 417484 12973700 结论: 满足! x 方向单边: Asx=1600mm2 ≤ ρmin×A=0.0020×800000=1600mm2, 取Asx=1600mm2 y 方向单边: Asy=1600mm2 ≤ ρmin×A=0.0020×800000=1600mm2, 取Asy=1600mm2 全 截 面 : As=2×Asx+2×Asy-4×Asj=4437mm2 > ρmin×A=0.0055×800000=4400mm2(Asj为一根角筋的面积) 3、配置钢筋 (1)左侧纵筋:4E25(1963mm2 ρ=0.25%) > As=1600mm2，配筋满足。 (2)右侧纵筋:4E25(1963mm2 ρ=0.25%) > As=1600mm2，配筋满足。 (3) 上 下 纵 筋 :3E18(763mm2 ρ=0.10%) 全 侧 配 筋 As=1745mm2 > As=1600mm2，配筋满足。 中 国 品 质 121 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 由上述计算可知，提升受力工况下，混凝土柱b边计算配筋为1963mm2, h 边计算配筋为 763mm2,实际配筋为 b 边为 8 根直径 28mm 的钢筋，配筋面积为 4924mm2>1963mm2 ； h 边 配 筋 为 5 根 直 径 25mm 的 钢 筋 ， 配 筋 面 积 为 2453mm2>763mm2，所以该混凝土柱配筋满足要求。 11.14.3.2 D8吊点混凝土柱计算 计算加载 水平位移云图 由上述变形云图可知，混凝土柱偏心受力水平位移约7.7mm。 该混凝土柱截面均为 1200x1400，柱底标高为-1.000m，柱顶标高为 16.400m，所以柱搞为17.400m，按照悬臂柱考虑，柱计算长度系数取 2.0，柱 计算长度 L=2x17.4=34.8m。吊点荷载为 282KN，吊点相对柱中心偏心分别为 0.52m（y 向）和 1.714m（x 向），荷载分项系数取 1.5，所以压力设计值 N=282x1.5=423KN ， 混 凝 土 柱 偏 心 弯 矩 设 计 值 Mx=423x0.52 =220KN.m ， My=423x1.714=725KN.m，混凝土柱配筋计算如下： 中 国 品 质 122 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 1、已知条件及计算要求： (1)已知条件：矩形柱 b=1400mm，h=1200mm 计算长度 L=34.80m 砼强度等级 C30，fc=14.30N/mm2 ft=1.43N/mm2 纵筋级别 HRB400，fy=360N/mm2，fy'=360N/mm2 箍筋级别 HRB400，fy=360N/mm2 轴力设计值 N=423.00kN 弯矩设计值 Mx=220.00kN.m，My=725.00kN.m 剪力设计值 Vy=0.00kN，Vx=0.00kN (2)计算要求： 1.正截面受压承载力计算 2、受压计算 2.1 轴压比 2 Abh 14001200 1680000mm 3 N 423.0010   0.018 f c A 14.31680000 2.2 受压计算 双向偏心受压采用《混凝土规范》式6.2.21-3验算: 中 国 品 质 123 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 （Nux及Nuy计算时，只考虑弯矩作用方向的对边纵筋，忽略侧边纵 筋） 经试算, 取每侧全部纵筋面积: Asx=3360mm2, Asy=3360mm2, 四根角筋总面积近似按3217mm2 代入公式验算如下: 3 1 N423.0010  1 1 1   N N N ux uy uo 1 3  1297.4210 1 1 1   8239799 1458395 27558094 结论: 满足! x 方向单边: Asx=3360mm2 ≤ ρmin×A=0.0020×1680000=3360mm2, 取Asx=3360mm2 y 方向单边: Asy=3360mm2 ≤ ρmin×A=0.0020×1680000=3360mm2, 取Asy=3360mm2 全 截 面 : As=2×Asx+2×Asy-4×Asj=10223mm2 > ρmin×A=0.0055×1680000=9240mm2(Asj为一根角筋的面积) 3、配置钢筋 (1)左侧纵筋:5E32(4021mm2 ρ=0.24%) > As=3360mm2，配筋满足。 (2)右侧纵筋:5E32(4021mm2 ρ=0.24%) > As=3360mm2，配筋满足。 (3) 上 下 纵 筋 :7E18(1781mm2 ρ=0.11%) 全 侧 配 筋 As=3390mm2 > As=3360mm2，配筋满足。 中 国 品 质 124 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 由上述计算可知，提升受力工况下，混凝土柱b边计算配筋为4021mm2, h 边计算配筋为1781mm2,实际配筋为b边为14根直径32mm的钢筋，配筋面积为 11254mm2>4021mm2 ； h 边 配 筋 为 7 根 直 径 28mm 的 钢 筋 ， 配 筋 面 积 为 4308mm2>1781mm2，所以该混凝土柱配筋满足要求。 11.15 提升支架五~七混凝土柱校核 11.15.1提升支架五混凝土柱计算 （1）已知条件及计算要求 1）已知条件：矩形柱 b=1000mm，h=800mm 计算长度 L=15.00m 砼强度等级 C30，fc=14.30N/mm2 ft=1.43N/mm2 纵筋级别 HRB400，fy=360N/mm2，fy'=360N/mm2 箍筋级别 HPB300，fy=270N/mm2 轴力设计值 N=985.00kN 弯矩设计值 Mx=484.00kN.m，My=766.00kN.m 剪力设计值 Vy=-27.00kN，Vx=0.00kN 2）计算要求 a正截面受压承载力计算 b斜截面承载力计算 c裂缝计算 中 国 品 质 125 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 （2）受压计算 1）轴压比 2 A bh 1000800 800000mm 3 N 985.00 10   0.086 f A 14.3 800000 c 2）受压计算 双向偏心受压采用《混凝土规范》式6.2.21-3验算: （Nux及Nuy计算时，只考虑弯矩作用方向的对边纵筋，忽略侧边纵筋） 经试算, 取每侧全部纵筋面积(放大 1.09 倍试算): Asx=1738mm2, Asy=1738mm2, 四根角筋总面积近似按1018mm2 代入公式验算如下: 1 3 N 985.00 10  1 1 1   N N N ux uy uo 1 3  987.39 10 1 1 1   2296102 1535224 13490736 结论: 满足! x方向单边: Asx=1738mm2 > ρmin×A=0.0020×800000=1600mm2 中 国 品 质 126 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 y方向单边: Asy=1738mm2 > ρmin×A=0.0020×800000=1600mm2 全 截 面 : As=2×Asx+2×Asy-4×Asj=5932mm2 > ρmin×A=0.0055×800000=4400mm2(Asj为一根角筋的面积) （3）受剪计算 1）x方向受剪计算 剪力为零, 采用构造配筋: 箍筋最小配筋率: 0.40% 由于箍筋不加密, 故ρvmin=0.4%×0.5=0.2% A svx A svmin  min  b2 a s 10   h2 a s 10   0.0020 8002 3610   10002 3610   2    0.826mm /mm s s b2 a s 15  h 2 a s 15  8002 3615 1000 2 3615  2）y方向受剪计算 h h a 800 36 764mm 0 s M 484000000    23.46 y Vh 27000 764 0 λ=23.5 > 3.0, 取λ=3.0 y y a截面验算 根据《混凝土规范》式6.3.1: hw/b=0.8 ≤ 4, 受剪截面系数取0.25 V 27.00kN 0.25 f bh 0.251.0014.31000764 2731.30kN y c c 0 截面尺寸满足要求。 b配筋计算 根据《混凝土规范》式6.3.12: 1.75 V  f bh 0.07N A svy 1 t 0  s f h yv 0 1.75 3 27000  1.431000764 0.07985.0010 3.00 1 2   2.520 mm /mm 270.0764 箍筋最小配筋率: 0.40% 由于箍筋不加密, 故ρvmin=0.4%×0.5=0.2% 中 国 品 质 127 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 计算箍筋构造配筋Asvmin/s: A svmin  min  b2 a s 10   h2 a s 10   0.0020 10002 3610   8002 3610   2   0.826mm /mm s b2 a s 15  h 2 a s 15  10002 3615 800 2 3615  A svy  2.520  A svmin 0.826   0.252%   0.083% bs 1000 bs 1000 故箍筋配筋量: Asvy/s=0.826mm2/mm （4）配置钢筋 1）左侧纵筋 8E28(4926mm2 ρ=0.62%) > As=1738mm2，配筋满足。 2）右侧纵筋 8E28(4926mm2 ρ=0.62%) > As=1738mm2，配筋满足。 3）上下纵筋 5E25(2454mm2 ρ=0.31%)全侧配筋As=3686mm2 > As=1738mm2，配筋满足。 4）水平箍筋 d8@200四肢箍(1005mm2/m ρsv=0.13%) > Asv/s=826mm2/m，配筋满足。 5）竖向箍筋 d8@200五肢箍(1257mm2/m ρsv=0.13%) > Asv/s=826mm2/m，配筋满足。 （5）裂缝计算 1）左右侧裂缝计算 a 根 据 《 混 凝 土 规 范 》 7.1.2 注 3), 偏 压 计 算 时 e0/h0=(0/150)/0.964=0.00 ≤ 0.55, 不需要验算裂缝。 2）上下侧裂缝计算 b截面有效高度 h h a 800 36 764mm 0 s c受拉钢筋应力计算, 根据《混凝土规范》式7.1.4-4: M k 80.00 e   0.533m 533.3mm 0 N 150.00 k 中 国 品 质 128 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 1  l 0 2 1  15000 2  1  1   1.1259 s e h 533 800 0 4000 4000  764 h 0 h 800 y  a  36 364mm s s 2 2 e  e y 1.1259533 364 964mm s 0 s '  0 f     z  '   h 0 2 h   764 2 764 607.2mm 0.87 0.12 1  0 0.87 0.12 1 0.00  f e 964 N k  e z  150000.0 964 607  2    23.9509N/mm sk A z 3686607 s d按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率, 根据《混凝土规 范》式7.1.2-4: 2 A 0.5bh 0.51000800 400000mm te A s A p 3686 0    0.0092 te A 400000 te ρ =0.0092 < 0.01, 取ρ =0.01 te te e裂缝间纵向受拉钢筋应变不均匀系数, 根据《混凝土规范》式7.1.2-2: 0.65 f tk 0.65 2.01 1.1  1.1   4.3549    0.0100 23.9509 te s ψ=-4.3549 < 0.2, 取ψ=0.2 受拉区纵向钢筋的等效直径deq: 2 n d i i d  26mm eq n  d i i i 根据《混凝土规范》表7.1.2-1 构件受力特征系数 αcr = 1.9: f最大裂缝宽度计算, 根据《混凝土规范》式7.1.2-1: σ = σ s sq    d s eq    1.9c 0.08 max cr s E  s te 中 国 品 质 129 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 23.95  25.9  1.90.2000  1.926 0.08 0.012mm 200000 0.0100 3)裂缝计算结果 Wmax=max{0.000, 0.012}=0.012mm < Wlim=0.400mm, 满足。 11.15.2提升支架六混凝土柱计算 （1）已知条件及计算要求 1）已知条件：矩形柱 b=1400mm，h=1200mm 计算长度 L=16.40m 砼强度等级 C30，fc=14.30N/mm2 ft=1.43N/mm2 纵筋级别 HRB400，fy=360N/mm2，fy'=360N/mm2 箍筋级别 HPB300，fy=270N/mm2 轴力设计值 N=1267.00kN 弯矩设计值 Mx=35.00kN.m，My=213.00kN.m 剪力设计值 Vy=-10.00kN，Vx=10.00kN 2）计算要求 a正截面受压承载力计算 b斜截面承载力计算 c裂缝计算 中 国 品 质 130 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 （2）受压计算 1）轴压比 2 A bh 14001200 1680000mm 3 N 1267.00 10   0.053 f A 14.3 1680000 c 2）受压计算 双向偏心受压采用《混凝土规范》式6.2.21-3验算: （Nux及Nuy计算时，只考虑弯矩作用方向的对边纵筋，忽略侧边纵筋） 经试算, 取每侧全部纵筋面积: Asx=3360mm2, Asy=3360mm2, 四根角筋总面积近似按1521mm2 代入公式验算如下: 1 3 N 1267.00 10  1 1 1   N N N ux uy uo 1 3  17215.76 10 1 1 1   23635906 19489898 28144562 结论: 满足! x 方向单边: Asx=3360mm2 ≤ ρmin×A=0.0020×1680000=3360mm2, 取 中 国 品 质 131 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 Asx=3360mm2 y 方向单边: Asy=3360mm2 ≤ ρmin×A=0.0020×1680000=3360mm2, 取 Asy=3360mm2 全 截 面 : As=2×Asx+2×Asy-4×Asj=11919mm2 > ρmin×A=0.0055×1680000=9240mm2(Asj为一根角筋的面积) （3）受剪计算 1）x方向受剪计算 h h a 1400 34 1366mm 0 s M 213000000    15.59 x Vh 10000 1366 0 λ=15.6 > 3.0, 取λ=3.0 x x a截面验算 根据《混凝土规范》式6.3.1: hw/b=1.1 ≤ 4, 受剪截面系数取0.25 V 10.00kN 0.25 f bh 0.251.0014.312001366 5860.14kN x c c 0 截面尺寸满足要求。 b配筋计算 根据《混凝土规范》式6.3.12: 1.75 V  f bh 0.07N A svx 1 t 0  s f h yv 0 1.75 3 10000  1.4312001366 0.071267.0010 3.00 1 2   2.994 mm /mm 270.01366 箍筋最小配筋率: 0.40% 由于箍筋不加密, 故ρvmin=0.4%×0.5=0.2% 计算箍筋构造配筋Asvmin/s: A svmin  min  b2 a s 10   h2 a s 10   0.0020 12002 3410   14002 3410   2   1.234mm /mm s b2 a s 15  h 2 a s 15  12002 3415 1400 2 3415  A svx  2.994  A svmin 1.234   0.249%   0.103% bs 1200 bs 1200 中 国 品 质 132 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 故箍筋配筋量: Asvx/s=1.234mm2/mm 2）y方向受剪计算 h h a 1200 34 1166mm 0 s M 35000000    3.00 y Vh 10000 1166 0 λ=3.0 > 3.0, 取λ=3.0 y y a截面验算 根据《混凝土规范》式6.3.1: hw/b=0.8 ≤ 4, 受剪截面系数取0.25 V 10.00kN 0.25 f bh 0.251.0014.314001166 5835.83kN y c c 0 截面尺寸满足要求。 b配筋计算 根据《混凝土规范》式6.3.12: 1.75 V  f bh 0.07N A svy 1 t 0  s f h yv 0 1.75 3 10000  1.4314001166 0.071267.0010 3.00 1 2   3.494 mm /mm 270.01166 箍筋最小配筋率: 0.40% 由于箍筋不加密, 故ρvmin=0.4%×0.5=0.2% 计算箍筋构造配筋Asvmin/s: A svmin  min  b2 a s 10   h2 a s 10   0.0020 14002 3410   12002 3410   2   1.234mm /mm s b2 a s 15  h 2 a s 15  14002 3415 1200 2 3415  A svy  3.494  A svmin 1.234   0.250%   0.088% bs 1400 bs 1400 故箍筋配筋量: Asvy/s=1.234mm2/mm 3）xy双向受剪计算 a截面验算 根据《混凝土规范》式6.3.16: 计算剪力V的作用方向与x轴的夹角θ: 中 国 品 质 133 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件  V y   10000  arctan arctan 0.785 V 10000 x V 10.00kN 0.25 f hb cos  0.251.014.3120013660.707 4143.74kN x c c 0 x向截面尺寸满足要求。 V 10.00kN 0.25 f bh sin  0.251.014.3140011660.707 4126.56kN y c c 0 y向截面尺寸满足要求。 b配筋计算 根据《混凝土规范》6.3.17, 经试算, x向和y向箍筋构造配筋即可满足要 求: A svmin  min  b2 a s 10   h2 a s 10   0.0020 14002 3410   12002 3410   2   1.234mm /mm s b2 a s 15  h2 a s 15  14002 3415 12002 3415  双向受剪计算的箍筋需符合单向受剪计算出的箍筋比例, 此时: A svy 2 1.234mm /mm s A svx 2 1.001.234 1.234mm /mm s 此时: f A b 1.75 yv svx 0 V  f hb  0.07N ux t 0  1 s x 1.75 3  1.4312001366 270.01.2341366 0.071267.0010 1569396N 3.00 1 f A h 1.75 yv svy 0 V  f bh  0.07N uy t 0  1 s y 1.75 3  1.4314001166 270.01.2341166 0.071267.0010 1498497N 3.00 1 根据《混凝土规范》式6.3.17-1和6.3.17-2: V ux 1569396 V 10.00kN   1083.80kN x   V tan  2   15693961.000 2 ux 1  1  1498497 V uy x方向受剪承载力满足要求! 中 国 品 质 134 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 V uy 1498497 V 10.00kN   1083.80kN y   V 2   1498497 2 uy 1  1  V tan  15693961.000 ux y方向受剪承载力满足要求! （4）配置钢筋 1）左侧纵筋 14E32(11259mm2 ρ=0.67%) > As=3360mm2，配筋满足。 2）右侧纵筋 14E32(11259mm2 ρ=0.67%) > As=3360mm2，配筋满足。 3）上下纵筋 7E28(4310mm2 ρ=0.26%)全侧配筋As=5919mm2 > As=3360mm2，配筋满足。 4）水平箍筋 d8@200五肢箍(1257mm2/m ρsv=0.10%) > Asv/s=1234mm2/m，配筋满足。 5）竖向箍筋 d8@200五肢箍(1257mm2/m ρsv=0.09%) > Asv/s=1234mm2/m，配筋满足。 （5）裂缝计算 1）左右侧裂缝计算 根 据 《 混 凝 土 规 范 》 第 7.1.2 注 3), 偏 压 计 算 时 e0/h0=(0/150)/1.341=0.00 ≤ 0.55, 不需要验算裂缝。 2）上下侧裂缝计算 根 据 《 混 凝 土 规 范 》 第 7.1.2 注 3), 偏 压 计 算 时 e0/h0=(80/150)/1.166=0.46 ≤ 0.55, 不需要验算裂缝。 3）裂缝计算结果 Wmax=max{0.000, 0.000}=0.000mm < Wlim=0.400mm, 满足。 中 国 品 质 135 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 11.15.3提升支架七混凝土柱计算 （1）已知条件及计算要求： 1）已知条件：矩形柱 b=1400mm，h=1200mm 计算长度 L=16.40m 砼强度等级 C30，fc=14.30N/mm2 ft=1.43N/mm2 纵筋级别 HRB400，fy=360N/mm2，fy'=360N/mm2 箍筋级别 HPB300，fy=270N/mm2 轴力设计值 N=2415.00kN 弯矩设计值 Mx=1254.00kN.m，My=66.00kN.m 剪力设计值 Vy=-66.00kN，Vx=0.00kN 2）计算要求： a正截面受压承载力计算 b斜截面承载力计算 3）裂缝计算 中 国 品 质 136 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 （2）受压计算 1）轴压比 2 A bh 14001200 1680000mm 3 N 2415.00 10   0.101 f A 14.3 1680000 c 2）受压计算 双向偏心受压采用《混凝土规范》式6.2.21-3验算: （Nux及Nuy计算时，只考虑弯矩作用方向的对边纵筋，忽略侧边纵筋） 经试算, 取每侧全部纵筋面积: Asx=3360mm2, Asy=3360mm2, 四根角筋总面积近似按1521mm2 代入公式验算如下: 1 3 N 2415.00 10  1 1 1   N N N ux uy uo 1 3  7845.21 10 1 1 1   8264942 23807126 28144562 结论: 满足! x 方向单边: Asx=3360mm2 ≤ ρmin×A=0.0020×1680000=3360mm2, 取 Asx=3360mm2 中 国 品 质 137 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 y 方向单边: Asy=3360mm2 ≤ ρmin×A=0.0020×1680000=3360mm2, 取 Asy=3360mm2 全 截 面 : As=2×Asx+2×Asy-4×Asj=11919mm2 > ρmin×A=0.0055×1680000=9240mm2(Asj为一根角筋的面积) （3）受剪计算 1）x方向受剪计算 剪力为零, 采用构造配筋: 箍筋最小配筋率: 0.40% 由 于 箍 筋 不 加 密 , 故 ρvmin=0.4%×0.5=0.2% A svx A svmin  min  b2 a s 10   h2 a s 10   0.0020 12002 3410   14002 3410   2    1.234mm /mm s s b2 a s 15  h2 a s 15  12002 3415 14002 3415  2）y方向受剪计算 h h a 1200 34 1166mm 0 s M 1254000000    16.30 y Vh 66000 1166 0 λ=16.3 > 3.0, 取λ=3.0 y y a截面验算 根据《混凝土规范》式6.3.1: hw/b=0.8 ≤ 4, 受剪截面系数取0.25 V 66.00kN 0.25 f bh 0.251.0014.314001166 5835.83kN y c c 0 截面尺寸满足要求。 b配筋计算 根据《混凝土规范》式6.3.12: 1.75 V  f bh 0.07N A svy 1 t 0  s f h yv 0 1.75 3 66000  1.4314001166 0.072415.0010 3.00 1 2   3.571 mm /mm 270.01166 中 国 品 质 138 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 箍筋最小配筋率: 0.40% 由于箍筋不加密, 故ρvmin=0.4%×0.5=0.2% 计算箍筋构造配筋Asvmin/s: A svmin  min  b2 a s 10   h2 a s 10   0.0020 14002 3410   12002 3410   2   1.234mm /mm s b2 a s 15  h 2 a s 15  14002 3415 1200 2 3415  A svy  3.571  A svmin 1.234   0.255%   0.088% bs 1400 bs 1400 故箍筋配筋量: Asvy/s=1.234mm2/mm （4）配置钢筋 1）上部纵筋 7E28(4310mm2 ρ=0.26%) > As=3360mm2，配筋满足。 2）下部纵筋 7E28(4310mm2 ρ=0.26%) > As=3360mm2，配筋满足。 3）左右纵筋 14E32(11259mm2 ρ=0.67%)全侧配筋As=12491mm2 > As=3360mm2，配筋满 足。 4）竖向箍筋 d8@200五肢箍(1257mm2/m ρsv=0.09%) > Asv/s=1234mm2/m，配筋满足。 5）水平箍筋 d8@200五肢箍(1257mm2/m ρsv=0.10%) > Asv/s=1234mm2/m，配筋满足。 （5）裂缝计算 1）左右侧裂缝计算 根 据 《 混 凝 土 规 范 》 第 7.1.2 注 3), 偏 压 计 算 时 e0/h0=(0/150)/1.341=0.00 ≤ 0.55, 不需要验算裂缝。 2）上下侧裂缝计算 根 据 《 混 凝 土 规 范 》 第 7.1.2 注 3), 偏 压 计 算 时 e0/h0=(80/150)/1.166=0.46 ≤ 0.55, 不需要验算裂缝。 3）裂缝计算结果 Wmax=max{0.000, 0.000}=0.000mm < Wlim=0.400mm, 满足。 中 国 品 质 139 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 11.16 1/2号机库临时提升支架四地基承载力计算 11.16.1提升架承载力计算 提升支架四临时吊点最大荷载约600KN，由两个支架共同承受,支架底部设 置2.5mx2.5m路基箱，路基箱厚度为200mm，每个吊点处设置两个支架，所以单 个支架受力F=600/2=300KN，荷载分项系数取1.5，所以地基受力计算如下： N 1.5×300 P= = =72kPa A 2.5×2.5 所以地基承载力不应小于72kPa。 现场地基承载力不小于100kPa； 机库大厅施工地面为400mm厚水泥稳定碎石基层,承载力为4Mpa； 机库大门处，1-21轴交A/K轴提升支架区域地面为10米*5.7米250 mm厚 C20混凝土硬化施工地面，承载力为20Mpa。 机库大厅和机库大门提升支架基础承载力均大于72 kPa,故满足提升要求。 11.16.2提升支架简图 中 国 品 质 140 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 机库大厅提升支架基础示意图 中 国 品 质 141 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 机库大门提升支架基础示意图 11.17 3/4号机库临时提升支架八地基承载力计算 中 国 品 质 142 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 11.17.1胎架及底座 （1）结构形式 拼装完成后整体吊装，本项目采用液压整体提升，提升点大部分依托 G轴、 1轴、11轴、21轴混凝土独立柱，根据提升单位计算及吊点布局，门头大厅 A 轴交6线（吊点反力1282KN）、A轴交16线（吊点反力1278KN）位置需设置胎 架作为提升吊点，胎架采用公司100t标准节，胎架高度5952mm×4=23808mm， 底 座 采 用 HW492×465×15×20 的 型 钢 ， 胎 架 顶 部 封 边 梁 采 用 HW300×300×10×15、分配梁采用HW400×400×13×21。 胎架轴测图 中 国 品 质 143 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 胎架底座图示 11.17.2胎架底部反力计算 （1）荷载工况 1）恒荷载（DL）：结构自重，考虑到构件加劲板、节点连接及焊缝等因素， 取自重系数取1.1，由软件自动计算； 2）活荷载（LL）：网架提升时提升支架的反力，按照网架提升单位计算吊 点反力，取较大值1282KN进行计算，水平荷载按照竖向荷载的5%考虑。 中 国 品 质 144 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 活荷载 3）风荷载（WW）：取10年重现期，基本风压为0.30。 地面粗糙度 B类 体形系数 2.06 风振系数 2.14 基本风压 0.3 地面风荷载标准 1.32 24m高 2.13 值 0.45kN/m 风荷载标准值 0.65kN/m 中 国 品 质 145 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 活荷载 （2）荷载组合 荷载组合 组合名称 类型 说明 slCB1 基本组合 1.3DL+1.5LL slCB2 基本组合 1.3DL+1.5WW slCB3 标准组合 1.0DL+1.0LL slCB4 标准组合 1.0DL+1.0WW slCB5 标准组合 对标准组合取包络 （3）边界条件 1）胎架底部采用铰接支座模拟； 2）胎架标准节斜撑及水平撑，均按照铰接来模拟计算。 （4）胎架底部反力计算 模型1 模型2 中 国 品 质 146 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 模型3 模型4 标准组合下反力 由上述计算可知： 单侧胎架底部反力最大一组（反力较均匀）为358.5kN/352.3kN； 单点胎架底部反力最大一组（反力不均匀）为365.9kN/33.8kN。 11.17.3地基承载力计算 （1）应力扩散面积计算 1）路基箱自重应力扩散面积计算 本计算书假定路基箱重量均匀，按照接地面积向下以45°的扩散角进行扩 散。 C20素混凝土下方扩散面积 的计算： 2）上部胎架传来荷载应力扩散面积计算 按照施工方案，胎架（含下部转换梁）下方铺设路基箱，地基土上有 300mmC20素混凝土，则应力扩散按照下图所示进行计算。钢结构、混凝土应力 扩散角按照45°进行计算。 中 国 品 质 147 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 路基箱铺设长度方向（单侧均匀） 路基箱铺设长度方向（单侧不均匀） 中 国 品 质 148 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 路基箱铺设宽度方向 上部胎架传来荷载应力扩散面积有（单侧均匀）： 上部胎架传来荷载应力扩散面积有（单侧不均匀）： （2）地基承载力计算 1）路基箱接地应力计算 C20素混凝土下方扩散应力 的计算： 2）上部胎架传来荷载应力计算 由“3.4·胎架底部反力计算”可知，每部胎架反力总和为： 单侧均匀受力，按照两反力之和进行计算： 358.5+352.3=710.8kN 中 国 品 质 149 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 单侧不均匀受力，按照单点最大反力计算，为365.9kN： 3）300mm厚素混凝土应力计算 混凝土容重按照 来计算，则有： 4）地基承载力计算 地基承载力满足要求。 11.17.4混凝土垫层设计 为防止混凝土在上部荷载作用下开裂，在 C20混凝土底部按照板的最小配 筋率0.15%进行构造配筋。 （1）配筋计算 中 国 品 质 150 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 300mm厚混凝土每米板宽的最小配筋面积计算： A =1000x300x0.15%=450mm2 s 根据现场实际情况选 10@170，实际配筋面积为462mm2>450mm2，满足最小 配筋要求。 在现浇混凝土底部按照单层双向10@170进行配筋。 （2）混凝土保护厚度 混凝土保护厚度可取50mm。 （3）300mm厚现浇混凝土范围 中 国 品 质 151 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 11.17.5计算结论 由上述计算分析有： 胎架的刚度、强度及稳定性满足规范要求； 地基上方胎架及路基箱扩散到地基上的应力为 96.07kPa<地基承载力 100kPa，满足承载力要求。 11.18 25t 汽车吊打腿底部地基承载力验算 11.18.1 25t汽车吊计算参数 中 国 品 质 152 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 25t汽车吊计算参数 11.18.2汽车吊打腿底部反力计算 中 国 品 质 153 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 由上述计算可知：汽车吊打腿反力最大为132.264kN。 11.18.3地基承载力计算 中 国 品 质 154 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 本计算书按照枕木、混凝土水稳层接地面积向下以45°的扩散角进行扩散。 枕木铺设长度方向 枕木铺设宽度方向 汽车吊打腿下方应力扩散面积 有： 混凝土容重按照 来计算，则400mm水稳层的应力 ： 中 国 品 质 155 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 上部荷载应力 ： 对地基土的压应力 ： 地基承载力满足要求。 11.18.4计算结论 25t汽车吊吊装作业（配合网架拼装）时，支腿下部土层的地基承载力满 足要求。 11.19 地面拼装胎架计算 11.19.1工程概况 屋盖采用两层正交斜放网架，焊接空心球节点，下弦支承，主要网格尺寸 4.24m×4.24m。大厅网架厚度4m，下弦中心标高17m，上弦中心标高21m。 本工程采用地面原位拼装整体液压提升的施工方案。根据现场施工要求， 在总包完成机库大厅场内平整和 400mm厚水泥稳定碎石（水稳）铺设完成，达 到混凝土凝固强度之后，网架开始拼装。原位拼装时主要荷载有吊挂、檩条、 马道以及A/轴墙架等。 网架拼装时下弦球需要设置支托。为保证网架拼装的整体稳定性，各支托 布置三道（平面夹角为120°）L40×5的支撑。 本计算书将对网架地面原位拼装时胎架的刚度、强度及稳定性进行验算。 中 国 品 质 156 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 网架平面布置图 11.19.2拼装支托 （1）结构形式 网架拼装时下方拼装胎架的布置及高度详见下图： 拼装胎架布置及高度 网架拼装支托及角钢支撑见下图： 中 国 品 质 157 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 网架支托及角钢支撑 （2）材料特性 网架结构钢材选用Q355B。拼装支托及角钢选用Q235B。 材料特性 弹性模量 屈服应力（N/ 材料 泊松比 剪切模量（N/mm2） （N/mm2） mm2） Q355B 2.06x105 0.30 355 79x103 Q235B 2.06x105 0.30 235 79x103 11.19.3计算依据 （1）设计规范及标准 （1）《建筑结构荷载规范》 （GB50009-2012） （2）《钢结构设计标准》 （GB50017-2017） （3）《钢结构工程施工质量验收规范》 （GB50205-2020） （4）《建筑结构可靠度设计统一标准》 （GB50068-2018） （2）分析软件 采用大型有限元分析软件Midas Gen 2020进行有限元计算分析。 11.19.4荷载取值及荷载组合 （1）荷载取值 恒荷载（DL）。 中 国 品 质 158 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 1）DL-1：结构自重，自重系数取1.0，由软件自动计算； 2）DL-2：焊接球重量，根据焊接球的平面布置及规格按照下图加载到相应 节点上； 焊接球重量汇总 3）DL-3：檩条重量，按照总重量60000kg平均加载到上弦节点； 4）DL-4：吊挂重量，按照105.1kg加载到相应下弦节点； 5）DL-5：马道荷载，按照9.75kN/m进行加载； 6）DL-6：墙架重量，在 A/K 轴布置有墙架，每个轴线上加载重量按照 200kg考虑。本计算书将该重量均匀分配上下弦节点上，并考虑0.5m的偏心。 节点按照1kN和0.5kN·m进行加载。 （2）荷载组合 荷载组合 组合名称 类型 说明 1.3（DL-1）+1.3（DL-2）+1.3（DL-3）+ slCB1 基本组合 1.3（DL-4）+1.3（DL-5）+1.3（DL-6） 1.0（DL-1）+1.0（DL-2）+1.0（DL-3）+ slCB2 标准组合 1.0（DL-4）+1.0（DL-5）+1.0（DL-6） 11.19.5边界条件 （1）支托底部与地面采用铰接支座模拟； （2）支托顶部与网架焊接球采用铰接模拟； （3）角钢支撑与地面采用铰接支座模拟；角钢直接撑在地面上，采用只受 压桁架单元，底部用铰接支座模拟。 中 国 品 质 159 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 计算模型 11.19.6平台分析计算 （1）刚度验算 Dxyz变形图 由上图可知，标准组合下构件最大变形为0.24mm。 （2）强度及稳定性计算 中 国 品 质 160 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 应力比云图 由上图可知，基本组合下支托及角钢的构件最大应力比为0.41，满足规范 《钢结构设计标准》要求。 11.19.7拼装胎架底部反力 标准组合下支托反力 由上述计算可知：Ａ轴/Ｂ轴的反力较大，区间为 ，C轴反力 最大为22.6kN，其余轴反力均小于14.2kN。 11.19.8计算结论 由上述计算分析有：拼装胎架支托、角钢的强度及应力比（0.41）满足规 范《钢结构设计标准》要求。 12.相关图纸 中 国 品 质 161 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.1 机库提升支架平面布置图 中 国 品 质 162 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.1.1 1号维修机库 中 国 品 质 163 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 164 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.1.2 2号喷漆维修机库 中 国 品 质 165 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 166 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.1.2 3号维修机库 中 国 品 质 167 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 168 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 13.1.4 4号维修机库 中 国 品 质 169 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 170 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.2 提升支架结构图纸 12.2.1 提升支架一A结构图纸 中 国 品 质 171 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.2.2 提升支架一B结构图纸 中 国 品 质 172 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 173 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.2.3 提升支架二结构图纸 中 国 品 质 174 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 175 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.2.4 提升支架三A结构图纸 中 国 品 质 176 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 177 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.2.5 提升支架三B结构图纸 中 国 品 质 178 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 179 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.2.6 提升支架四A结构图纸 中 国 品 质 180 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 181 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.2.7 提升支架四B结构图纸 中 国 品 质 182 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 183 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.2.8 提升支架四C结构图纸 中 国 品 质 184 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 185 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.2.9 提升支架四D结构图纸 中 国 品 质 186 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 187 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.2.10 提升支架五结构图纸 中 国 品 质 188 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 189 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.2.11 提升支架六结构图纸 中 国 品 质 190 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 191 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.2.12 提升支架七结构图纸 中 国 品 质 192 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 193 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.2.13 提升支架八结构图纸 中 国 品 质 194 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 195 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 196 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 197 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 198 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 199 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.3 下吊点及导向架结构图纸 12.3.1 下吊点一、二结构图纸 中 国 品 质 200 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.3.2 下吊点三结构图纸 中 国 品 质 201 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 202 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.3.3 下吊点四结构图纸 中 国 品 质 203 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 204 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.3.4 下吊点五、六及导向架二结构图 中 国 品 质 205 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 206 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.3.5 导向架一结构图纸 中 国 品 质 207 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 208 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.4 机库网架拼装预起拱值施工图纸 12.4.1 1号机库网架预起拱值 中 国 品 质 209 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.4.1 2号机库网架预起拱值 中 国 品 质 210 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.4.3 3号机库网架预起拱值 中 国 品 质 211 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 12.4.4 4号机库网架预起拱值 中 国 品 质 212 时 代 先 锋机库屋盖钢网架安全专项施工方案-附件 中 国 品 质 213 时 代 先 锋
