Profiler阀门诊断系统技术说明

1. 概述

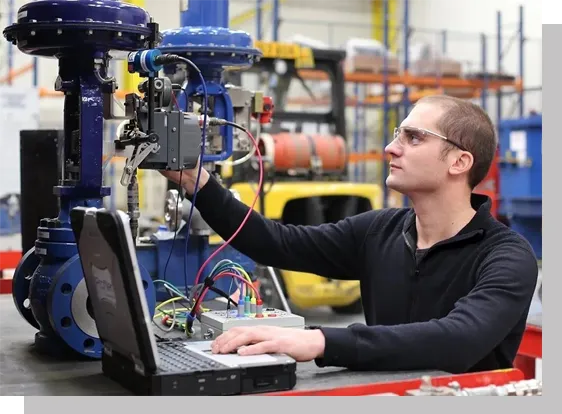

SofTek Engineering研发的Profiler阀门诊断系统，是一款具备OEM无关性的多平台综合诊断设备，可实现全制造商、全类型阀门的性能测试与故障诊断。该系统打破传统诊断工具的品牌限制，整合机械、气动、电气多维度诊断功能，适配工业生产场景中各类阀门的在线检测、维护校验及性能验证，大幅提升阀门运维效率，降低停机成本，为生产安全稳定运行提供技术支撑。

2. 核心特性：OEM无关性设计

与传统仅适配特定定位器品牌或控制系统的诊断工具不同，Profiler系统采用OEM独立设计架构，无需依赖阀门原始制造商的专用设备或软件，可无缝对接各类品牌阀门及配套系统，核心优势如下：

•兼容性广：支持所有制造商生产的阀门，无品牌限制，适配不同厂家的控制阀、开关阀、执行机构等设备；

•多协议支持：兼容多种通信方式，满足不同生产场景下的接口需求，具体包括：

￮模拟信号：4–20mA、10–50mA；

￮数字通信协议：HART、FOUNDATION Fieldbus、Profibus；

•运维简化：无需为不同品牌阀门配备多种诊断工具，降低技术人员培训成本，提升运维工作效率。

3. 适用范围：可测试阀门及相关设备类型

Profiler系统为多平台诊断设备，覆盖直行程、角行程各类阀门，涵盖气动、电动、液压等驱动方式，可对阀门本体及配套执行机构、仪表进行全面测试，具体适用类型如下：

3.1 控制阀与调节阀

•气动控制阀、4–20mA调节阀；

•配套定位器、I/P转换器、放大器的性能测试与校准。

3.2 开关阀与安全阀

•SIS（安全仪表系统）配套阀门；

•关断阀、电磁操作阀、紧急切断阀的动作性能及安全性测试。

3.3 执行机构系统

•齿轮齿条执行机构；

•弹簧复位型、双作用型气动执行机构；

•液压执行机构；

•电动阀门（MOVs）的电气性能与机械动作测试。

3.4 专项测试项目

•阀座泄漏测试：符合ANSI/FCI 70-2标准；

•水压试验：满足API标准要求，可进行温度控制；

•机械性能分析：扭矩、弹簧系数、摩擦系数检测；

•电气仪表验证：限位开关动作校验、电磁电流特征分析。

4. 核心测试功能（超越传统诊断工具）

传统阀门诊断工具多局限于信号验证、位置反馈等基础功能，Profiler系统深入阀门机械性能与运行状态核心，实现多维度、深层次诊断，具体功能如下：

4.1 真实阀门运动检测

区别于仅依赖HART数字信号反馈的传统方式，系统直接测量阀杆实际行程，精准捕捉阀门真实运行状态，可实现：

•死区、滞后量及连杆连接问题的精准检测；

•机械断开、定位器校准漂移等隐性故障识别。

4.2 动态性能数据采集

实时采集阀门动态运行参数，为回路调优、安全验证提供数据支撑，核心采集内容包括：

•行程时间：阀门开启、关闭的实际速度；

•运行稳定性参数：超调量、欠调量、死区时间；

•响应特性：速度曲线、响应曲线绘制与分析。

4.3 气动系统与压力诊断

针对气动阀门及执行机构，进行压力、流量全流程检测，排查气动系统隐患：

•供气压力与执行机构实际压力对比分析；

•流量限制检测及Cv值验证；

•压力下降趋势、压力不稳定性实时监测。

4.4 扭矩、摩擦与机械阻力测试

通过机械性能检测，提前识别阀门内部磨损、卡涩等问题，核心测试参数包括：

•启动力矩、运行扭矩、密封力精准测量；

•早期故障预警：咬合磨损、填料摩擦、内部部件退化等隐患排查。

4.5 泄漏检测与完整性验证

采用高精度检测手段，确保阀门密封性能与运行完整性，符合行业标准要求：

•阀座泄漏检测：激光气泡计数技术，精准量化泄漏量；

•水压试验：支持温度控制，满足API/ANSI标准合规性验证。

4.6 电气与仪表分析

针对电动阀门、电磁部件及配套仪表，进行电气性能全面检测：

•电磁电流特征分析，排查电磁部件故障；

•限位开关动作可靠性验证；

•电动阀门（MOVs）电动机电流监测与异常诊断。

5. 与传统阀门诊断方法的优势对比

Profiler系统在检测效率、诊断深度、运维成本等方面，全面优于传统诊断方法，具体对比优势如下：

5.1 非侵入式在线测试

传统诊断方法需拆卸阀门，耗时耗力且影响生产连续性；Profiler支持在线诊断，无需拆卸阀门，在保障系统完整性的同时，大幅减少停机时间与人工成本。

5.2 实时数据与快速决策

摒弃传统“测试–等待报告–分析”的低效模式，实现实时数据可视化与快速决策：

•实时图形化显示测试数据，直观呈现阀门运行状态；

•即时生成通过/失败指示，简化结果判断；

•支持现场故障排查，测试过程中即可诊断并解决问题，提升运维效率。

5.3 全系统可视化诊断

传统工具仅能针对单个组件（定位器、执行机构或信号）进行孤立检测，无法反映系统整体状态；Profiler系统整合13+通道数据，同步采集机械、气动、电气多维度参数，提供阀门系统完整视图，避免局部检测导致的故障误判。

5.4 预测性维护能力

传统运维模式为“故障后维修”，易导致非计划停机；Profiler可识别早期隐患，实现预测性维护：

•早期隐患识别：内部磨损、气动系统限制（过滤减压阀故障）、压力不稳定性、组件退化等；

•运维模式升级：从被动维修转向预测性维护，延长阀门使用寿命，减少非计划停机损失。

5.5 单一平台标准化测试

传统诊断需配备多个OEM通信器、单独测试台及不同阀门专用软件，操作复杂且成本高昂；Profiler系统作为单一测试平台，标准化测试流程，覆盖各类阀门及执行机构，为工厂、承包商提供统一的测试标准与操作规范，提升测试一致性与可靠性。

6. 工程应用优势

从工程实际应用角度，Profiler系统的核心优势体现在以下方面，适配工业生产的实际需求：

•OEM无关性：无需依赖特定制造商设备，适配现场各类品牌阀门，降低设备投入成本；

•物理行为检测：聚焦阀门实际运行状态，而非仅依赖控制信号反馈，诊断更精准、更贴合实际；

•多维度集成：整合机械、电气、气动诊断功能，无需多台设备协同，简化操作流程；

•便携性强：支持现场测试，不仅局限于车间校验，适配生产现场各类复杂工况；

•可定制化：支持自定义测试序列，满足不同行业、不同场景的合规性要求与可重复性测试需求。

实际应用中，该系统可彻底解决传统诊断“仅看信号、不看实际”的痛点，通过真实工况下的性能验证，确保阀门运行可靠性，避免因阀门隐性故障导致的生产安全隐患。

7. 总结

SofTek Profiler阀门诊断系统的核心价值，在于打破OEM品牌限制，实现全类型阀门、全系统的深度诊断。其不仅具备广泛的兼容性，可适配任何制造商的阀门，更能通过多维度、深层次的性能测试，提供阀门运行全生命周期的诊断支持。

该系统通过非侵入式在线测试、实时数据决策、预测性维护等功能，大幅提升阀门运维效率，降低生产停机成本，标准化测试流程，为工业生产的安全、稳定、高效运行提供强有力的技术保障，适用于各类工业场景的阀门诊断与维护工作。
