EPLAN API插件功能之ExportPDF

Hi 智控电堂的粉丝朋友们，大家好！我们继续来分享关于EPLAN的API功能。

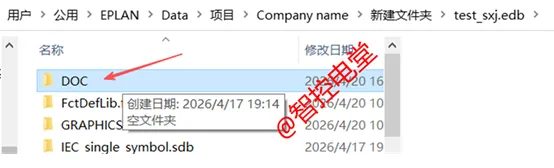

我们做好的项目图纸通常会导出PDF格式进行外发或打印；那我们知道EPLAN导出PDF默认路径为$(DOC)，如下图所示；

此路径在嵌套很深，每次点都感觉很麻烦，在工作中经常会要求备份PDF图纸的要求。需要导出PDF要找到相应的文件然后复制到指定的文件夹，总感觉非常的麻烦。利用这个插件可以解决以上问题；此插件设置导出PDF的路径在项目文件同级文件夹中新建PDF文件夹，同时可以设置需要备份的路径，每次导出最新的PDF文件都会保存到这个文件夹中

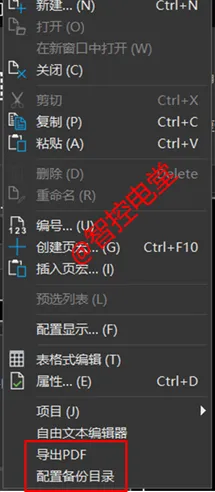

使用此插件同样的也是需要对插件进行加载才行，可以翻阅前期的分享查看加载方法；加载完成后在页导航器的在项目树右击会多出两个上下文菜单栏分别是配置备份目录和导出PDF，如下图所示。

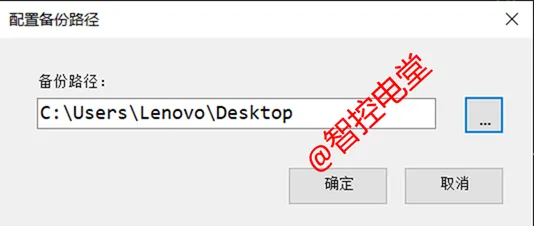

点击“配置配置备份目录”按钮会弹出以下对话框进行备份路径的选择

点击右侧预选按钮可以选择文件夹，点击确定按钮保存路径。此配置一个项目只需要保存一次。

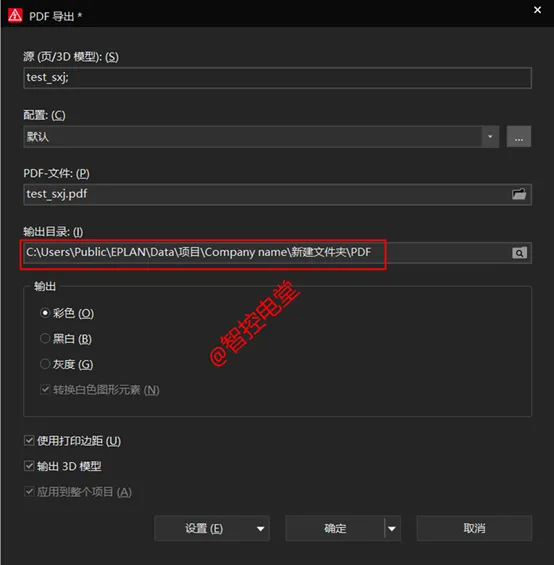

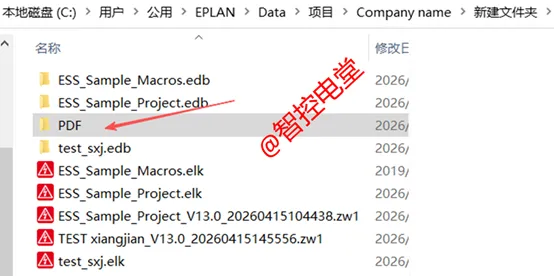

在需要导出PDF并且备份的时候，右击项目树，点击导出PDF，弹出导出PDF的对话框。会在项目文件路径中自动创建一个PDF文件夹，而不是默认的路径了，如下图所示。

点击确定，开始导出PDF。等待PDF导出完成后，弹出对话框询问是否备份项目文件。

点击确定，PDF文件会复制到备份路径中。如果备份路径不存在，会弹出提示框。

大家可以下载并尝试去操作一遍，体验下插件带来的便捷和高效。
