一、软件架构概念

1.定义

• 软件架构是软件系统的高层抽象，描述系统的结构、行为和属性。

• 架构由构件（组件）、连接子（组件间的交互）、设计模式及约束组成。

• 作用：

• 指定系统组织结构和拓扑。

• 显示系统需求与构件之间的对应关系。

• 为设计决策提供基本原则。

• 目标：解决软件复用、质量、可维护性问题。

2.架构设计本质

• 是需求分配过程：将满足需求的职责分配到组件上。
• 是从需求分析到设计实现的桥梁。
• 不同于可运行软件，是分析、选择和推理设计的表达工具。

3.软件架构层次

• 数据设计：定义数据构件或类，封装属性与操作。
• 体系结构设计：关注构件的结构、属性和交互。

二、软件架构设计的作用

• 提供系统结构的可选方案，便于技术与非技术人员交流。
• 决定开发和维护的组织结构。
• 约束系统质量属性（性能、可靠性、安全等）。
• 便于原型开发、设计变更和知识传递。
• 支持软件复用和质量预测软件。

# 三、软件架构与生命周期

1.需求分析阶段

核心目标

• 从问题空间到解空间的过渡：把用户需求、业务流程和功能需求转化为可实现的架构设计模型。

关键活动

• 识别系统需求与质量属性（性能、可用性、安全性等）。
• 构建初步的架构视图，标识关键构件及其交互关系。
• 进行需求与架构模型的可追踪性映射，确保设计决策可验证。

关注点与价值

• 架构设计早期介入可降低后续系统风险。
• 便于多方沟通：技术人员、产品经理和用户理解系统结构。
• 形成初步蓝图，为后续设计提供方向。

2.设计阶段

核心目标

• 将架构思想具体化，形成可分析、可复用的架构模型。

关键活动

• 构件与连接子设计：定义组件功能和接口，明确组件间交互方式。
• 架构描述语言（ADL）使用：标准化描述系统的构件、连接关系和约束。
• 多视图建模：通过逻辑视图、部署视图、模块视图等全面展示系统结构。

关注点与价值

• 架构决策记录：哪些构件承担哪些职责，如何互相通信。
• 支持架构分析（性能、安全性、可维护性）。
• 为实现阶段提供清晰设计蓝图，并便于复用设计经验。

3.实现阶段

核心目标

• 将架构模型转化为可运行的系统。

关键活动

• 基于架构的开发支持：项目组织、配置管理、版本控制策略。
• 架构到实现映射：将构件映射到具体代码模块、服务或中间件平台。
• 架构驱动测试：通过架构模型指导单元测试、集成测试和性能验证。

关注点与价值

• 保证架构决策在实现中落地，避免”架构漂移”。
• 提高开发效率和一致性，减少重复开发。
• 支持质量属性验证，确保系统性能和可靠性符合预期。

4.构件组装阶段

核心目标

• 在架构模型指导下，将可复用构件组装为完整系统。

关键活动

• 构件互联和连接子实现：保证组件间通信正确。
• 构件失配检测与修复：处理接口不兼容、功能冲突或全局假设冲突。
• 构件部署策略优化：确保部署过程高效、安全。

关注点与价值

• 提升复用性：构件可以在不同系统中重复使用。
• 减少集成风险：架构模型作为蓝图降低组装错误。
• 确保系统整体一致性和可维护性。

5.部署阶段

核心目标

• 将系统安装到软硬件环境，并确保其稳定运行。

关键活动

• 架构视图指导部署方案：逻辑视图、组件依赖关系、运行环境需求。
• 分析部署方案质量属性：负载均衡、容错性、安全性。
• 优化部署策略：物理服务器/虚拟机分布、容器化方案、云平台资源分配。

关注点与价值

• 提前发现潜在性能瓶颈或安全隐患。
• 支持系统扩展与运维规划。
• 提供清晰的部署文档，减少部署错误。

6.后开发阶段（维护与演化）

核心目标

• 确保系统长期稳定运行，支持演化和复用。

关键活动

• 动态软件体系结构：支持运行时重配置和系统自适应调整。
• 例：根据业务负载自动调整服务实例数量。
• 架构恢复与重建：对未按架构设计开发的系统进行架构分析和重建。
• 方法包括手工分析、工具辅助、查询语言提取或数据挖掘。

关注点与价值

• 提升系统灵活性与可维护性。
• 支持持续演化，满足新业务需求。
• 为系统迁移、升级和复用提供基础。

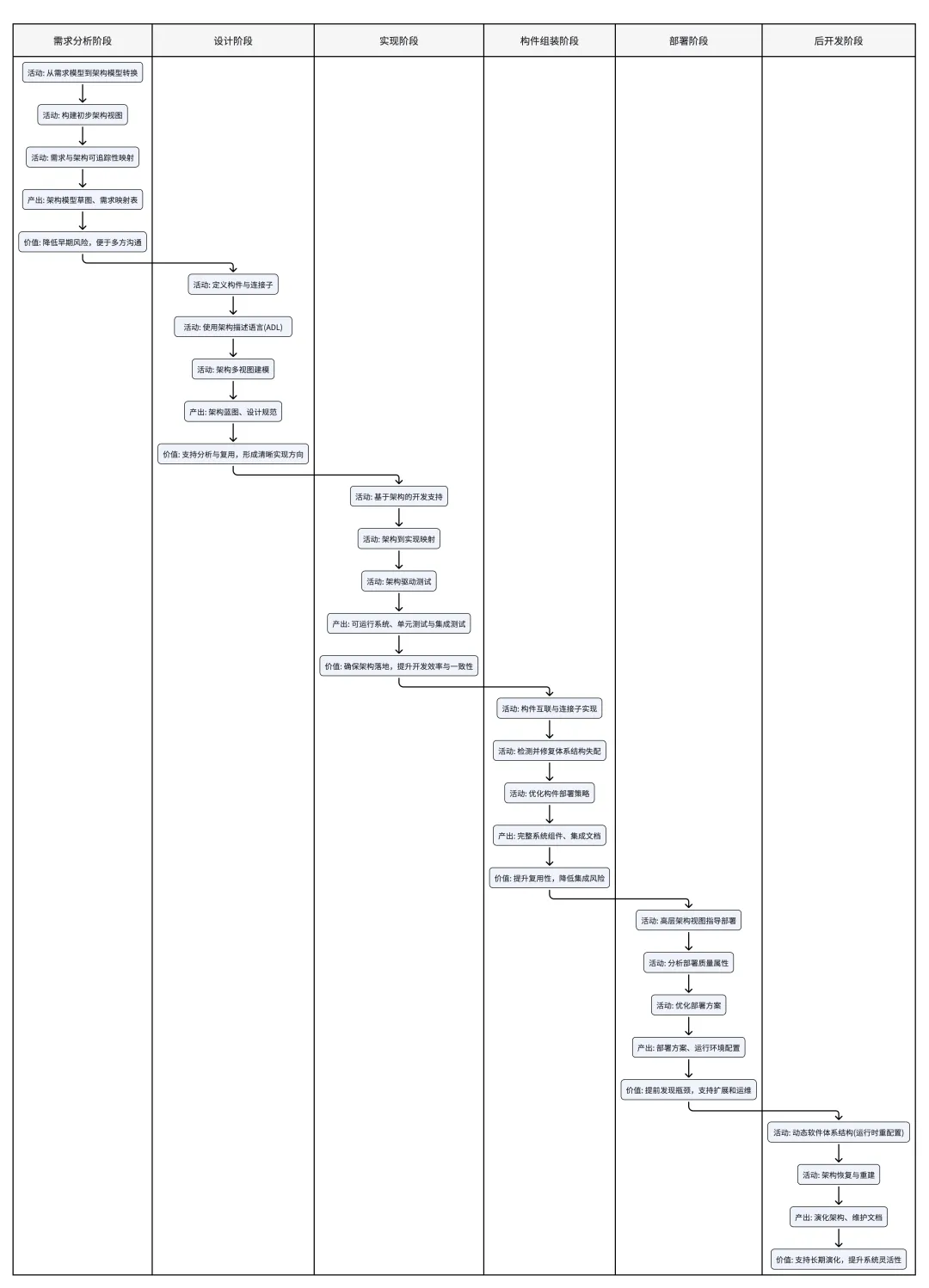

7.软件架构与生命周期

四、构件（Component）

1.构件的定义

• 构件是独立可交付的功能单元，外界通过接口访问其提供的服务。
• 可以由一组原子构件组成，原子构件是部署、版本控制和替换的最小单位。
• 构件强调可复用性、独立部署性，适合系统级组件化设计。

2.构件的特性

（1）独立部署单元

• 构件可单独部署或与同类构件一起部署。
• 便于版本管理、替换和升级。

（2）接口驱动

• 外部只能通过公开接口访问构件功能，不直接依赖内部实现。
• 强调封装性和模块化。

（3）无外部可见状态

• 构件内部状态对外不可见，保证组件间低耦合。

（4）复用性

• 构件可在不同系统中重复使用，减少开发成本。

（5）组装单元

• 构件可以作为第三方可组装单元，支持大型系统集成。

3.构件的分类

区别：原子构件强调部署单元，模块强调逻辑组织，构件家族强调组合与整体管理。

4.构件与对象的区别

5.构件的部署与复用策略

（1）独立部署

• 构件可单独升级或替换，降低系统维护风险。

（2）组装复用

• 通过统一接口和协议，构件可以在不同系统中复用。

（3）版本管理

• 每个构件维护独立版本，支持依赖管理。

（4）连接与互操作

• 构件之间通过连接子（Connector）通信，实现低耦合集成。

（5）失配检测

• 在组装阶段，需要检查接口、协议或全局假设是否失配，并修复。

6.构件设计原则

• 单一职责原则：每个构件承担单一功能。
• 高内聚、低耦合：构件内部功能紧密相关，外部依赖最小。
• 接口隔离：提供清晰、简洁、稳定的接口。
• 可替换性：可在不影响其他系统的情况下替换构件。
• 复用优先：构件设计时考虑跨项目复用。

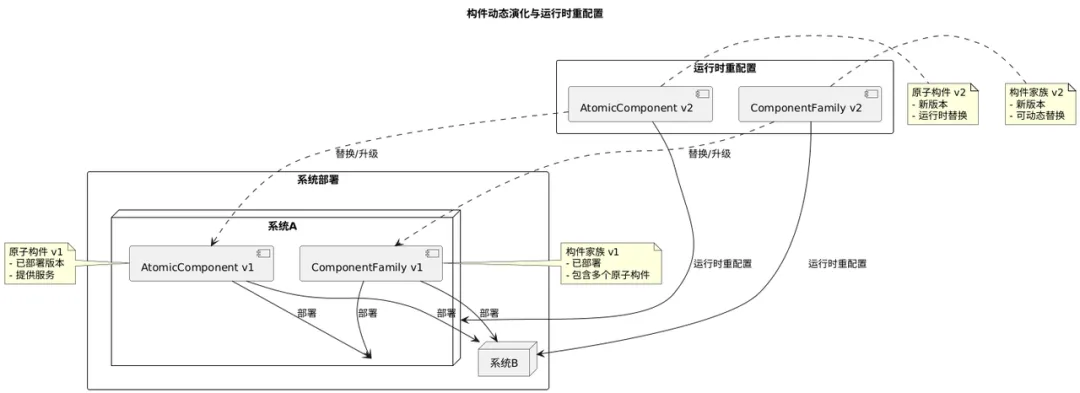

7.构件生命周期

说明：

• 左侧展示系统中已部署的构件（v1），右侧展示运行时升级或重配置的构件（v2）。
• 使用箭头表示部署、替换与重配置关系。
• 注释标明构件版本、状态和功能，便于理解动态演化。
• 展示了构件支持的长期演化与运行时适应性，贴合后开发阶段（动态软件体系结构）的概念。

五、总结

• 软件架构是系统设计的核心桥梁，是分析、沟通、决策的工具。
• 架构设计贯穿软件生命周期，从需求分析到维护。
• 构件是架构的基本单位，区分于对象和模块，强调复用、部署独立性与接口服务。
