FreeRTOS 软件定时器(Software Timer)

下面详细讲解 FreeRTOS 软件定时器（Software Timer） 的相关知识点

TimerHandle_t xTimer;voidvTimerCallback(TimerHandle_t xTimer){printf("Timer callback executed!\r\n");}//void main() {//    // 创建周期为1000ms的软件定时器//    xTimer = xTimerCreate("MyTimer", pdMS_TO_TICKS(1000), //                         pdTRUE, NULL, vTimerCallback);//    xTimerStart(xTimer, 0);//    vTaskStartScheduler();//}

一、什么是软件定时器？

软件定时器是由 FreeRTOS 内核提供的一种基于系统时钟节拍（Tick）的定时服务，允许用户设置一个函数（回调函数）在指定的未来时间点执行。与硬件定时器相比，软件定时器具有以下特点：

不依赖特定硬件：使用任务和系统时基实现，可以在任何支持 FreeRTOS 的平台上运行。
数量不限：只需配置足够的内存（configTIMER_TASK_STACK_DEPTH 和 configUSE_TIMERS）。
精度受系统节拍限制：超时周期必须是 tick 周期的整数倍（通常 1ms ~ 100ms）。
回调函数在定时器服务任务上下文中执行，需要遵循特殊规则（不能阻塞、不能延时、不能调用会阻塞的 API）。

软件定时器通常用于：

周期性任务（如 LED 闪烁、传感器轮询）
一次性延时执行（超时处理、去抖动）
软件超时机制（如等待应答超时）

二、软件定时器的两种类型

单次定时器（One-shot Timer）启动后，到期时执行一次回调，然后自动停止。需重新启动才会再次触发。
周期定时器（Auto-reload Timer / Periodic Timer）启动后，到期时执行回调，并自动重启，以固定周期持续触发。

示例中：

xTimerCreate(..., pdTRUE, ...);   // pdTRUE 表示周期定时器

三、核心 API 函数详解

1. 创建定时器：`xTimerCreate`

TimerHandle_t xTimerCreate( constchar * const pcTimerName,const TickType_t xTimerPeriodInTicks,const UBaseType_t uxAutoReload,void * const pvTimerID,                            TimerCallbackFunction_t pxCallbackFunction );

参数说明：

pcTimerName：定时器名称（调试用，不参与逻辑）。
xTimerPeriodInTicks：定时周期，单位是 tick。使用 pdMS_TO_TICKS(ms) 将毫秒转换为 tick。
uxAutoReload：

pdTRUE → 周期定时器。
pdFALSE → 单次定时器。

pvTimerID：自定义标识符，可用于多个定时器共享同一个回调函数时区分是哪个定时器触发的。
pxCallbackFunction：回调函数指针。
返回值：定时器句柄（失败返回 NULL，通常是堆内存不足）。

静态创建版本：xTimerCreateStatic（需提供 StaticTimer_t 缓冲区）。

2. 启动定时器：`xTimerStart`

BaseType_t xTimerStart( TimerHandle_t xTimer, TickType_t xTicksToWait );

将定时器加入活跃队列，开始计时。
如果定时器已经运行，xTimerStart 会重置其周期（重新开始计时，相当于先停止再启动）。
xTicksToWait：如果定时器命令队列已满，调用任务最多等多久。通常设为 0，因为定时器操作应当非常快速。若从任务调用且命令队列可能满，可以指定短超时。
返回值：pdPASS 表示成功，pdFAIL 表示命令队列满且超时。

中断安全版本：xTimerStartFromISR。

3. 其他常用 API

xTimerStop：停止定时器（如果正在运行）。
xTimerReset：重置定时器（若运行则重新开始计时；若未运行则相当于启动）。
xTimerChangePeriod：动态改变定时周期（可同时改变自动重载标志）。
xTimerIsTimerActive：查询定时器是否处于活动状态。
xTimerGetPeriod / xTimerGetExpiryTime / xTimerGetTimerID 等查询函数。

所有“从 ISR 调用的版本”都以 FromISR 结尾，并需要一个 BaseType_t *pxHigherPriorityTaskWoken 参数来指示是否需要上下文切换。

四、示例代码分析

TimerHandle_t xTimer;voidvTimerCallback(TimerHandle_t xTimer){printf("Timer callback executed!\r\n");}voidmain(){    xTimer = xTimerCreate("MyTimer", pdMS_TO_TICKS(1000),                          pdTRUE, NULL, vTimerCallback);    xTimerStart(xTimer, 0);    vTaskStartScheduler();}

功能预期

创建一个周期为 1 秒的周期定时器。
启动定时器，回调函数 vTimerCallback 会每秒钟执行一次，打印信息。
调度器启动后，系统正常运行，定时器任务会管理定时器队列，在到期时调用回调。

注意事项

需要配置 FreeRTOS：configUSE_TIMERS 必须设为 1，并且要定义 configTIMER_TASK_PRIORITY（定时器服务任务优先级）、configTIMER_TASK_STACK_DEPTH（堆栈大小）。
回调函数的限制：

不允许调用可能会阻塞的 API（如 vTaskDelay、xQueueReceive 带非零超时、xSemaphoreTake 等）。
不能调用可能导致阻塞的挂起、删除任务等操作。
应尽量短小，快速执行。因为所有定时器回调都在同一个任务（定时器服务任务）中串行执行，长时间运行会延迟其他定时器的触发。
可以使用 printf（前提是 printf 不阻塞，例如输出到串口时使用中断驱动或非阻塞缓冲）。

pvTimerID 为 NULL：如果需要区分多个定时器，可以设置不同的 ID，回调内用 pvcTimerGetTimerID 获取。
xTimerStart 的超时为 0：如果定时器命令队列满，xTimerStart 将立即返回 pdFAIL。由于队列通常很空（命令数量有限），风险很小。但严格起见，可以检查返回值并处理失败。

五、软件定时器的内部实现原理

定时器服务任务（Timer Daemon Task）FreeRTOS 在启动调度器时自动创建一个高优先级的任务（优先级由 configTIMER_TASK_PRIORITY 定义），该任务维护一个定时器列表（按超时时间排序），并调用 xTaskDelayUntil 来实现精确的到期唤醒。
命令队列用户程序（如 xTimerStart）并不是直接操作定时器数据结构，而是向定时器服务任务发送一个命令。这样可以避免并发访问问题，所有定时器操作都在统一的任务上下文中串行执行。
到期处理定时器服务任务被唤醒后，检查所有到期的定时器，调用其回调函数，然后如果是周期定时器则重新插入定时器列表。

为什么需要命令队列？

用户任务可能在任何优先级下调用 xTimerStart，如果不通过命令队列，直接操作定时器列表会导致竞态条件。
将所有定时器操作集中到同一个任务中，简化了同步并确保回调执行环境的一致性。

六、使用注意事项

1. 配置要求

#define configUSE_TIMERS                1#define configTIMER_TASK_PRIORITY       2      // 通常设得比大多数任务高一些#define configTIMER_TASK_STACK_DEPTH    256    // 视回调函数复杂度调整#define configUSE_DAEMON_TASK_STARTUP_HOOK 0   // 可选

2. 回调函数中的禁忌

禁止调用vTaskDelay、vTaskDelayUntil、xQueueReceive（非0超时）、xSemaphoreTake（非0超时）、xEventGroupWaitBits 等可能阻塞的函数。
禁止调用vTaskSuspend 或 vTaskDelete 挂起/删除当前任务。
禁止调用 会间接导致阻塞的函数（如某些打印函数等待互斥量）。
允许使用xQueueSend、xSemaphoreGive 等无阻塞的 API（超时设为 0），以及 xTimerChangePeriod 等定时器控制 API（但注意可能再次引发命令队列发送，嵌套深度有限）。

3. 启动调度器前创建定时器

定时器可以在调度器启动前创建。调度器启动后自动创建定时器服务任务并开始处理命令。
如果调度器还未启动，xTimerStart 等函数将延迟生效（实际执行等到服务任务运行）。

4. 定时器的精度

超时时间是你指定的 tick 数，实际精确度受系统 tick 频率影响。例如节拍为 1ms，则定时器周期精度为 ±1ms。
多个定时器的触发时刻可能因为服务任务优先级和系统负载而略有 jitter。

七、与硬件定时器的对比

特性	软件定时器	硬件定时器
资源占用	需要 RTOS 任务和内存	专用硬件外设
数量	理论上不限	受 MCU 外设数量限制
精度	受系统 tick 和任务调度影响（通常 1-10ms 级）	可达微秒或纳秒级
回调上下文	任务上下文	中断上下文
适用场景	非实时、毫秒级以上周期性任务	高精度、实时控制
功耗	增加 CPU 唤醒频率	低功耗唤醒可能更优

八、扩展示例：单次定时器 + 使用 Timer ID

voidvOneShotCallback(TimerHandle_t xTimer){uint32_t id = (uint32_t)pvTimerGetTimerID(xTimer);printf("One-shot timer with ID %ld fired!\n", id);}voidcreateAndStartOneShot(void){    TimerHandle_t t = xTimerCreate("OneShot", pdMS_TO_TICKS(500),                                    pdFALSE, (void*)123, vOneShotCallback);if (t) xTimerStart(t, 0);}

总结

FreeRTOS 软件定时器通过内核任务管理，提供灵活的定时服务。
创建时指定周期、是否自动重载、回调函数。
启动/停止/重置等操作通过命令队列与定时器服务任务通信。
回调函数必须非阻塞、快速完成，避免破坏系统实时性。
需要正确配置 configUSE_TIMERS 及相关宏。

代码示例正确地展示了周期性软件定时器的基本用法，只需确保 FreeRTOS 配置正确，即可实现每秒打印一条信息的功能。如果有更精确的定时需求或硬实时约束，则应考虑使用硬件定时器。

常见疑惑补充说明

TimerHandle_t需要引用哪个头文件？

#include “timers.h”

xTimerStart(t, 0);

定时器服务任务的命令队列深度通常足够大（由 configTIMER_QUEUE_LENGTH 配置），且系统中定时器操作不频繁，因此队列满的概率很低。
设为 0 可以避免调用任务因等待命令队列而进入阻塞态，保证实时性。
需要启动定时器的任务通常不希望在这里被长时间阻塞，所以使用 0 作为超时参数是常见且安全的选择。

函数原型：BaseType_t xTimerStart( TimerHandle_t xTimer, TickType_t xTicksToWait );
t：定时器句柄（TimerHandle_t 类型），指向之前通过 xTimerCreate 创建的定时器对象。
0：这是 xTicksToWait 参数，表示如果定时器命令队列已满，调用任务最多等待多少个 tick。
为什么通常设为 0

附录

完整代码示例：

// my_task.cTimerHandle_t xTimer;voidvTimerCallback(TimerHandle_t xTimer){printf("Timer callback executed!\r\n");}// main.cvoidCurrent_Program(void){  LED_Init();   // 初始化LED设备 UART1_Config();  // UART1串口初始化 TimerHandle_t xTimer;voidvTimerCallback(TimerHandle_t xTimer);// 创建一个周期为 1 秒的周期定时器。    xTimer = xTimerCreate("MyTimer",        pdMS_TO_TICKS(1000),    // 使用 pdMS_TO_TICKS(ms) 将毫秒转换为 tick                         pdTRUE,       // pdTRUE 表示周期定时器 NULL,        // 自定义标识符，可用于多个定时器共享同一个回调函数时区分是哪个定时器触发的       vTimerCallback);    // 回调函数指针// 启动定时器，回调函数 vTimerCallback 会每秒钟执行一次，打印信息。 xTimerStart(xTimer, 0);// 启动调度器（永远不会返回） vTaskStartScheduler(); // 理论上程序不会执行到这里，但为了安全，可以加一个死循环while(1){ } }

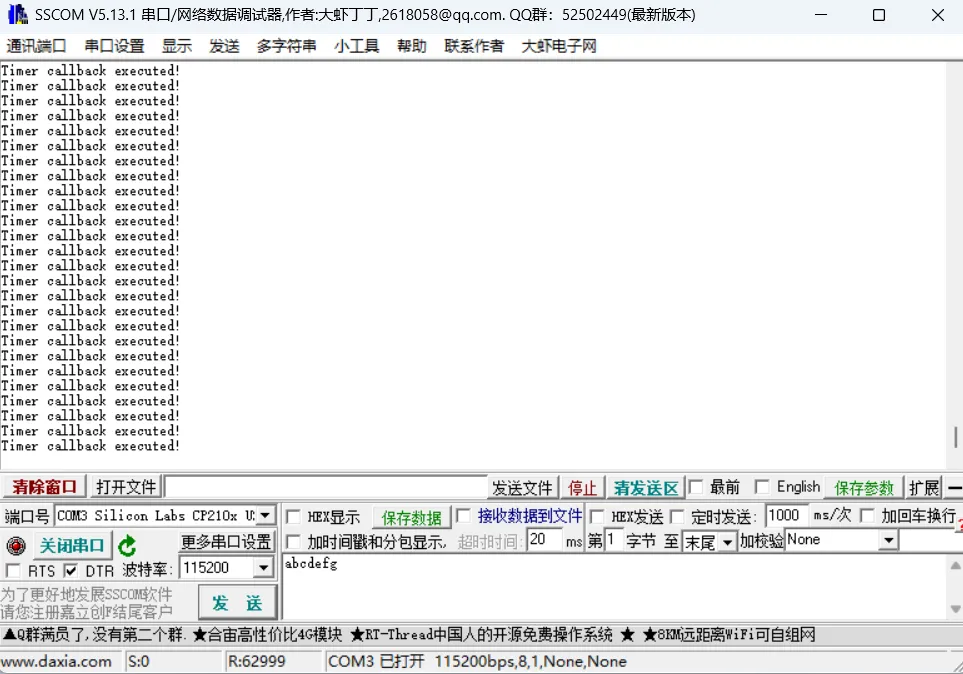

实验现象演示：
