很多材料论文都会写一句话：XPS 峰位正移，说明金属价态升高；XPS 峰位负移，说明金属价态降低。这个写法看似直接，但容易把“峰位变化”误读为“价态变化”。

更准确地说，XPS 的峰位移动首先反映的是某个芯能级结合能发生了变化。结合能会受局域电荷、配位环境、晶格缺陷、表面吸附、能带弯曲、荷电校正、峰拟合方式以及终态屏蔽效应共同影响。因此，峰位移动可以支持电子结构变化，却不能单独证明价态变化。

本文聚焦一个实用判断框架：分析 XPS 峰位移动时，应先检查哪些条件，结论应限定在什么范围，什么时候需要补充 XANES/EXAFS/EPR、原位表征或计算证据。

1. XPS 峰位移动的第一层含义：结合能变了

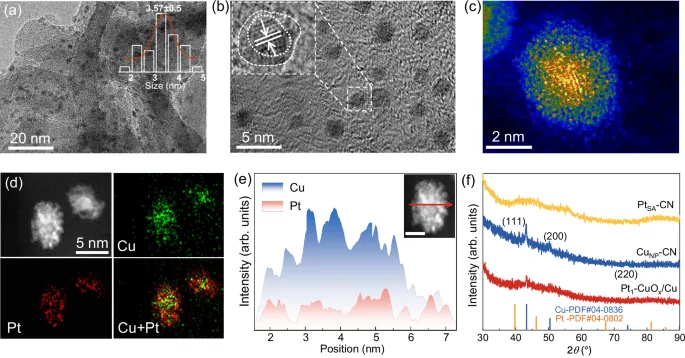

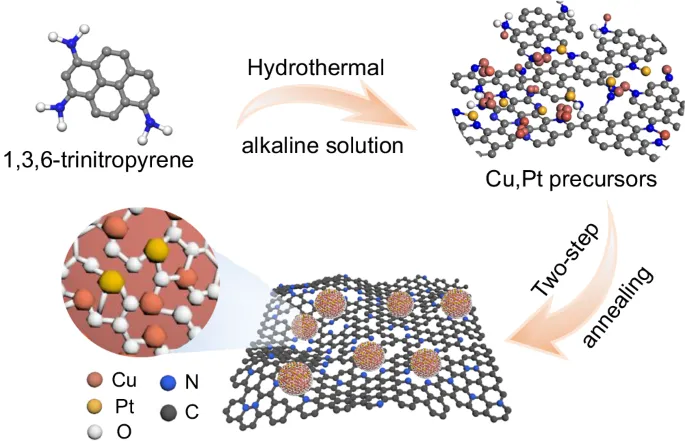

图 1：铂基催化剂中 Pt 5d 价态调控与四电子氧还原反应的研究示意和材料结构表征。用于说明高质量论文通常把 XPS 放在结构、电子态和性能证据链中解读。DOI：10.1038/s41467-024-51157-4。

XPS 测的是光电子动能，最后换算成结合能。对于同一种元素的同一条芯能级峰，例如 Ni 2p、Co 2p、Fe 2p、O 1s、C 1s，峰位移动说明这个能级的表观结合能发生了变化。

如果一个金属位点周围电子云密度降低，原子核对芯层电子的有效束缚可能增强，结合能可能升高；如果电子云密度升高，结合能可能降低。这个方向判断在很多体系中是有参考价值的，所以 XPS 经常被用来讨论电子转移、界面相互作用和缺陷调控。

但这里有一个关键边界：结合能不是价态的单一读数。价态变化会影响结合能，但结合能变化不一定只来自价态变化。把“结合能升高”直接写成“价态升高”，中间少了一整段证据链。

比较稳妥的写法是：XPS 峰位移动表明目标元素周围的局域电子环境发生变化，可能与电荷重新分布或界面电子相互作用有关。只有当 XANES 白线强度、边位移动、配位数、标准样对照和拟合结果都一致时，才更适合进一步讨论平均价态变化。

2. 为什么不能直接等同于价态变化？

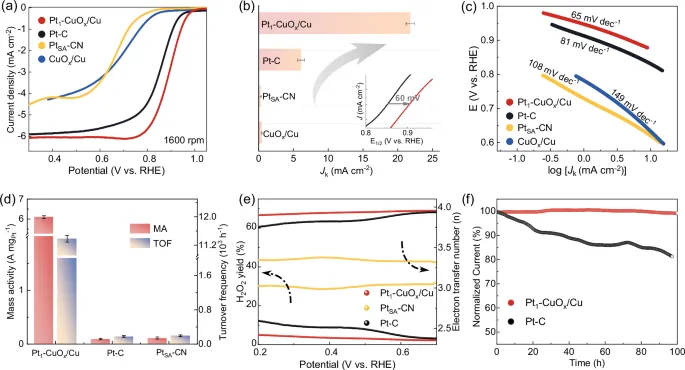

图 2：氧还原反应性能与四电子路径相关电化学数据。用于提醒读者：XPS 电子结构变化必须和真实性能、选择性以及测试条件放在一起判断。DOI：10.1038/s41467-024-51157-4。

第一个原因是配位环境会改变峰位。即使形式价态不变，金属位点从氧配位变成硫配位、氮配位，或者从体相位点变成表面低配位位点，XPS 峰位都可能发生明显移动。

第二个原因是缺陷和吸附物会改变局域电荷。氧空位、金属空位、羟基吸附、碳酸盐残留、溶剂分子和电解液离子，都可能影响表面元素的结合能。XPS 具有表面敏感性，因此测试结果常反映表面化学态，而不是整个材料的体相平均状态。

第三个原因是终态效应不能忽略。XPS 激发后体系会留下一个芯孔，材料对芯孔的屏蔽能力会影响最终测到的结合能。金属性、导电性、电子离域程度不同，终态屏蔽就不同。这类变化不一定等价于真实初态价态变化。

第四个原因是荷电校正可能带来系统误差。绝缘或半导体样品容易荷电，常用 C 1s = 284.8 eV 校正也并非适用于所有体系。如果表面碳源不稳定、污染碳和样品本征碳混在一起，校正后的峰位会被整体推移。

因此，XPS 峰位移动只能说明电子环境可能发生变化，不能单独区分这种变化来自价态、配位、缺陷、吸附、导电性，还是荷电校正。

3. 读 XPS 时，先确认数据是否具有可比性

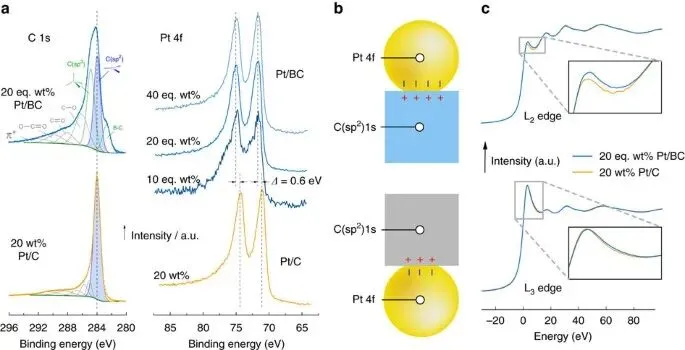

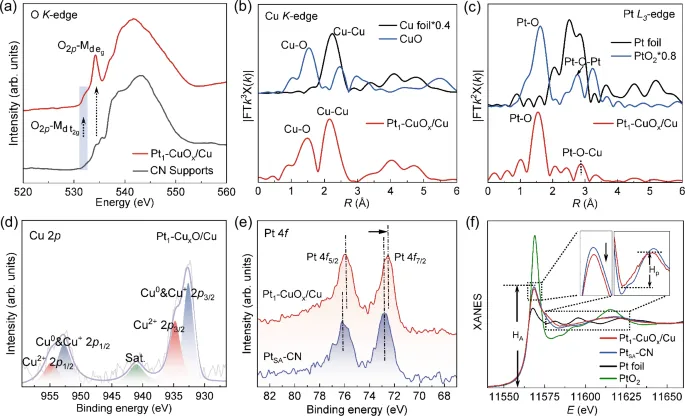

图 3：XPS、XANES 和相关谱学结果共同表征 Pt 电子结构与价态相关变化。用于强调：XPS 峰位移动最好与 XAS 等证据组合解读。DOI：10.1038/s41467-024-51157-4。

讨论机理之前，应先确认数据是否具有可比性。

最基本的检查包括：同一仪器或同一校准方式、同一电荷补偿策略、同一能量步长、同一峰型约束、同一背景扣除方法、同一元素谱区范围。不同论文之间横向比较 XPS 峰位时尤其要谨慎，因为 0.1-0.3 eV 的差异可能已经落在校准和拟合误差范围内。

同一篇文章内部也要看参照峰。比如 O 1s 往往包含晶格氧、羟基氧、吸附水或碳酸盐氧；C 1s 可能包含 C-C、C-O、C=O、O-C=O。若作者没有说明各组分如何约束，单独依据峰顶位置，容易误判证据强度。

另一个常见问题是把峰形变化说成峰位变化。实际样品中多个化学态峰重叠，如果某一组分比例增加，整体包络峰的峰顶可能移动，但这不一定代表每个组分的真实结合能都移动了。对于过渡金属 2p 谱，还要考虑卫星峰、分裂峰和多重态效应。

因此，严谨的 XPS 讨论一般不会只说“峰位移动了”。它会说明校正方式、拟合模型、参考标准、谱峰分配、误差范围，并把结论限制在 XPS 能支持的层级。

4. 峰拟合最容易放大解释风险

图 4：理论计算和电子结构分析展示 Pt 5d 态调控对氧还原中间体吸附与反应路径的影响。用于说明 XPS 观察到的电子环境变化，需要计算或其他谱学进一步解释来源。DOI：10.1038/s41467-024-51157-4。

XPS 拟合的主要风险在于：如果峰数量过多、约束条件过松，拟合结果可能具备数学合理性，却缺少明确化学依据。

比如 Ni 2p、Co 2p、Fe 2p 这类过渡金属谱区，本身就存在自旋轨道分裂、卫星峰和不同价态峰的重叠。如果没有合理约束峰间距、半峰宽、面积比例和卫星峰位置，拟合结果可能只是数学上可接受，而不是化学上可靠。

O 1s 也是容易产生误判的谱区。很多文章把 529-530 eV 分给晶格氧，531 eV 左右分给缺陷氧或羟基，532 eV 以上分给吸附水/碳酸盐。这类经验可以作为参考，但不能脱离具体材料体系直接套用。不同材料、不同表面处理、不同暴露环境下，O 1s 分配会变化。

更合理的处理方式是把 XPS 拟合视为半定量证据，而不是绝对判据。拟合结果可以说明某类表面组分比例可能增加，也可以支持缺陷或吸附变化；但若需表述为“价态从 Co²⁺ 变成 Co³⁺”，还需要标准样、XANES 边位、EXAFS 配位、原位谱或电化学行为共同支撑。

可采用以下表述：XPS 拟合显示高结合能组分比例增加，提示表面电子环境发生调控；结合 XANES/EXAFS 结果，可进一步支持金属位点平均氧化态或配位结构变化。

5. 什么情况下 XPS 可以支持价态变化？

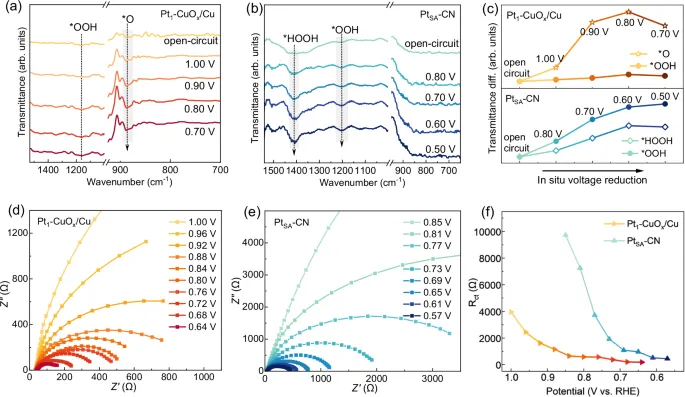

图 5：原位/工作态谱学与结构证据展示反应条件下 Pt 电子态调控。用于说明工作态材料不能只靠空气暴露后的 ex situ XPS 判断。DOI：10.1038/s41467-024-51157-4。

XPS 可以作为价态变化的辅助证据，但不能作为唯一依据。

如果样品体系清楚、参照标准可靠、峰拟合约束合理，并且变化幅度明显超过仪器与校正误差，那么 XPS 可以作为价态变化的支持证据之一。尤其是在同一批样品、同一测试条件、同一拟合模型下比较时，XPS 的相对变化很有参考意义。

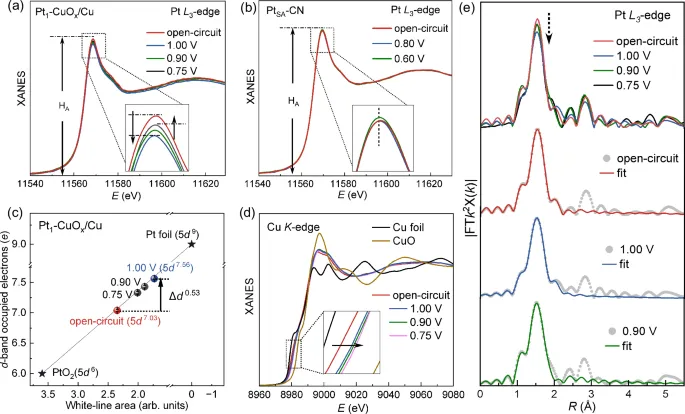

更有说服力的价态判断，通常来自多证据交叉验证。XANES 对平均价态和未占据态变化更敏感；EXAFS 能提供配位数和键长信息；EPR 可以捕捉部分顺磁缺陷或金属中心；原位/准原位 XPS、XAS 能帮助区分工作态与空气暴露后的表面状态；DFT 的 Bader 电荷或差分电荷密度可以辅助解释电子转移方向。

这就是为什么高质量论文往往不会只放一张 XPS 就下机制结论。它们会把 XPS 放在证据链里：XPS 说明表面电子环境变化，XAS 说明平均价态或配位变化，显微和结构表征说明形貌/相结构，电化学数据说明活性变化，最后再讨论结构-性能关系。

无论是公众号文章还是论文写作，都应准确匹配证据强度与结论措辞。XPS 可以“表明”“提示”“支持”，但不要轻易写成“证明”。尤其不要从 0.2 eV 的峰位差直接推出明确价态数值。

6. 工作态材料：空气中测到的 XPS 不一定代表反应中真实状态

图 6：电子结构调控与氧还原反应机制的总结图。用于说明高质量机制讨论应把谱学、计算和性能放进同一条证据链。DOI：10.1038/s41467-024-51157-4。

电催化材料还有一个额外复杂点：工作态可能和测试前/测试后的空气暴露态完全不同。

例如 OER 条件下，很多过渡金属硫化物、磷化物、氮化物或合金会发生表面重构，真正参与反应的可能是氧化/羟基化层。反应后进行 ex situ XPS 测试时，获得的峰位和组分变化可能来自反应后的表面状态、冲洗干燥过程中的变化，或者空气暴露后的再氧化结果。

这时，若直接用 ex situ XPS 解释反应中的真实活性位，就可能把测试后表面状态误认为工作态结构。因此，应先明确 XPS 反映的是测试后表面化学状态，再结合原位 Raman、原位 XAS、准原位 XPS、同位素/控制实验等证据讨论真实活性相。

电催化论文中更规范的写法是：反应后 XPS 显示表面发生氧化和羟基化，说明催化剂在工作条件下可能经历表面重构；结合原位表征结果，推测重构层可能贡献主要活性。

这种表达保留了 XPS 的证据价值，也避免将其夸大为直接识别活性位的唯一依据。

7. 一套可复用的判断框架

图 7：XPS 深度剖析展示不同深度处元素化学态变化。用于提醒读者：XPS 是表面敏感技术，深度、溅射和表面污染都会影响化学态判断。DOI：10.1038/ncomms15802。

后续分析 XPS 峰位移动时，可以按以下 6 个问题逐项检查。

第一，样品之间是否采用同一校正方式？如果校正方法没有说明清楚，不宜直接讨论价态。

第二，峰位变化幅度是否明显？如果只差 0.1 eV 左右，要考虑仪器分辨率、荷电校正和拟合误差。

第三，谱峰是否重叠？如果是 O 1s、过渡金属 2p 这类复杂谱区，必须看拟合约束和组分分配。

第四，是否有标准样或文献参照？没有参照时，最好不要给出过于确定的价态归属。

第五，是否有其他表征互相印证？XANES、EXAFS、EPR、Raman、Mossbauer、原位谱和理论计算都可以增强证据强度。

第六，结论用词是否匹配证据？只有 XPS 时，用“提示电子环境变化”更稳；多证据一致时，再写“支持价态/配位结构变化”。

可直接使用以下写作模板：XPS 谱中某元素的结合能发生正/负移，说明其局域电子环境发生改变，可能与界面电子转移、配位变化或缺陷调控有关。结合 XANES/EXAFS/原位表征结果，可以进一步支持材料中目标位点的价态或配位结构变化。单独 XPS 结果不宜被表述为价态变化的唯一证明。

核心结论是：XPS 是判断电子环境和表面化学态的重要证据，但它只是证据链中的一环，不能替代完整的价态与结构分析。

#华算科技#材料科学#表征#XPS#价态分析#电子结构#XPS峰位移动#科研干货#科研#生化环材
