《铣工》铣床工作原理及液压系统原理说明@高级职业技能等级证书()学习

铣床的定义及应用

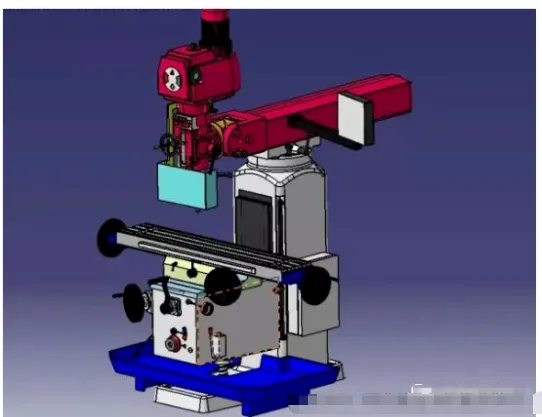

铣床主要指用铣刀对工件多种表面进行加工的机床。通常铣刀以旋转运动为主运动，工件和铣刀的移动为进给运动。它可以加工平面、沟槽，也可以加工各种曲面、齿轮等

铣床是用铣刀对工件进行铣削加工的机床。铣床除能铣削平面、沟槽、轮齿、螺纹和花键轴外，还能加工比较复杂的型面，效率较刨床高，在机械制造和修理部门得到广泛应用

02

—

铣床液压系统工作原理

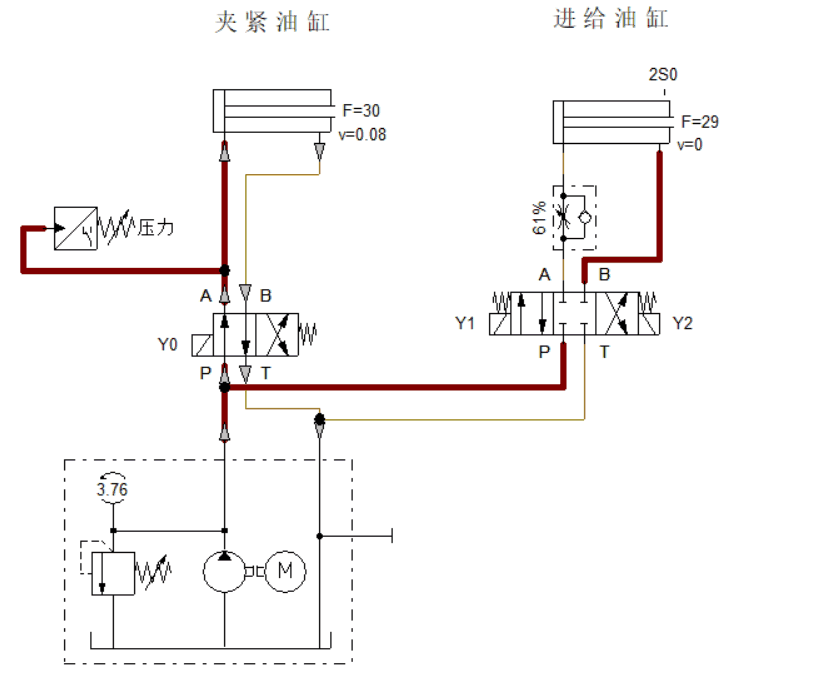

在对零部件进行加工之前，需要对零件夹紧，也就是固定可靠，要不然加工过程中可能会出现安全事故，首先用一个液压缸驱动夹紧元件，将零件夹紧，然后用另一个油缸对实现进给运动

这里用一个两位四通阀，控制夹紧油缸的伸出或缩回，由于油缸伸出是对零件夹紧，需要对夹紧力进行检测和判断，看是否达到要求，

当零件被夹紧后，进给油缸开始工作，进给液压缸由一个三位四通阀控制伸出或缩回，进给油缸的进给速度为可调，由节流阀控制速度大小，

当进给到给定的位置时，有行程开关控制，行程开关触发电磁阀线圈Y2，进给头自动缩回，当进给头完全缩回后，控制夹紧油缸伸出的Y0电磁线圈失电，二位四通阀在复位弹簧的作用下，回到右位，夹紧油缸缩回，取出零件，可以进入下一个工作循环，

下面看下液压系统的工作过程动画

如果还是不太明白，可以看看控制电路原理图工作过程

一、单项选择题

1．金属切削刀具切削部分的材料应具备（D）要求。

A．高硬度、高耐磨性、高耐热性    B．足够的强度与韧性

C．良好的工艺性    D．A、B、C都是

2．加工变斜角零件的变斜角面应选用（C）。

A．面铣刀    B．成形铣刀    C．鼓形铣刀    D．立铣刀

3．侧固式刀柄采用侧身夹紧，适用于切削力大的加工，其一种刀柄能对应配备（

A）

尺寸的刀具。

A．1    B．2    C．3    D．4

4．背吃刀量一般指工件上（C）间的垂直距离。

A．待加工表面和过渡表面    B．过渡表面和已加工表面

C．已加工表面和待加工表面    D．过渡表面中点和已加工表面

5．夹紧力方向应朝向工件（A）的方向。

A．刚度较好    B．刚度较差    C．面积大    D．面积小

6．球墨铸铁的屈强比是钢的（D）。

A．0.8倍     B．1倍     C． 1.5倍    D．2倍

7．传动链的工作速度一般应小于（C）。

A．25m/s     B．20m/s     C．15m/s    D．10m/s

8．用于制造各种板材的碳素钢是（A）。

A．低碳钢     B．中碳钢     C．高碳钢     D．不加限制

9．微机的读/写内存储器是（A）。

A．RAM     B．ROM     C．I/O     D．CPU

10．Pentium Ⅲ计算机属于（D）。

A．8位机       B．16位机      C．32位机      D．64位机

11．目前90%以上的液压系统采用（A）液压油。

A．石油型    B．合成型    C．乳化型     D．混合型

12．职业道德的形式因（C）而异。

A．内容     B．范围     C．行业     D．行为

13．渐开线齿轮传动的可分离性意指（B）。

A．中心距发生变化，齿轮的瞬时传动比仍恒定不变

B．中心距略有变化，齿轮的瞬时传动比仍恒定不变

C．齿数比发生变化，齿轮的瞬时传动比仍恒定不变

D．齿数比略有变化，齿轮的瞬时传动比仍恒定不变

14．移出剖面的标注规定：配置在视图中断处的对称移出剖面，可以省略（D）标注。

A．箭头    B．字母    C．剖切符号    D．一切

15．成批生产中，夹具的使用特征是（B）。

A．采用通用夹具    B．广泛采用专用夹具

C．广泛采用高生产率夹具    D．极少采用专用夹具

16．单个齿轮的规定画法：在剖视图中，当剖切平面通过齿轮的轴线时，齿根线用

（A）绘制。

A．粗实线    B．细实线    C．虚线    D．细点划线

17．单个齿轮的规定画法：轮齿部分的分度圆和分度线用（A）绘制。

A．粗实线    B．细实线    C．虚线    D．细点划线

18．零件的（C）表面都应该有粗糙度要求，并且应在图样上用代（符）号标注出来。

A．重要    B．基准    C．每一个    D．外

19．加工Φ8H7孔，采用钻、粗铰、精铰的加工方案，则铰孔前钻底孔的钻头直径约为

（C）。

A．Φ7.95    B．Φ7.9    C．Φ7.8    D．Φ7.7

20．镗孔的孔径尺寸依靠（D）来保证。

A．刀具半径补偿    B．修改镗孔程序

C．调整工件位置    D．调整刀具

21．镗阶梯孔时，主偏角一般为（C）。

00    C．

0    D．

0

A．=95     B．=93

=90

=75

22．刀具长度补偿值设置成负数，则表示（C）。

A．程序运行时将出错

B．程序中的左刀补实际成为右刀补

C．程序中的刀具长度正补偿实际成为刀具长度负补偿

D．程序中的刀具补偿功能被撤消

23．在卧式铣床上加工平面通常选用（C）。

A．圆柱铣刀或端铣刀    B．端铣刀或立铣刀

C．圆柱铣刀或立铣刀    D．立铣刀或键槽铣刀

24．任何零件的加工，总是先对（D）进行加工。

A．次要表面    B．紧固用的螺孔    C．粗基准表面    D．精基准表面

25．系统电池的更换应在（C）状态下进行。

A．机床断电    B．伺服系统断电

C．CNC系统通电    D．伺服系统通电

26．键槽铣刀最主要用来加工（D）。

A．半月键槽    B．T形槽    C．开式平键槽    D．闭式平键槽

27．通过钻→扩→铰加工，孔的直径通常能达到的经济精度为（C）。

A．IT5～IT6    B．IT6～IT7    C．IT7～IT8    D．IT8～IT9

28．某轴端面全跳动误差为0.025，则该端面相对于轴线的垂直度误差为（B）。

A．小于等于0.025    B．等于0.025    C．小于0.025    D．可能大于0.025

29．下列选项中，不能用来测量轴的圆度误差的计量器具是（D）。

A．V形块+指示表    B．平板+指示表    C．外径千分尺    D．环规

30．滚珠丝杠螺母副的滚珠在返回过程中与丝杠始终接触的为（C）。

A．开循环    B．闭循环    C．外循环    D．内循环

31．外轮廓周边圆弧铣削，（A）指令。

A．G17 G41时用G02    B．G17 G42时用G03

C．G17 G42时用G02    D．G41、G42均用G03

32．（C）指令是数控机床程序编制的基本插补指令。

A．G00    B． G92    C．G03    D．G04

33．普通数控机床的脉冲当量一般采用（C）。

A．0.1mm    B．0.01mm    C．0.001mm    D．0.0001mm

34．下列（A）操作属于数控程序编辑操作。

A．文件导入    B．搜索查找一个程序

C．搜索查找一个字符    D．执行一个程序

35．数控系统所规定的最小设定单位就是数控机床的（C）。

A．运动精度    B．加工精度    C．脉冲当量    D．传动精度

36．辅助功能中表示无条件程序暂停的指令是（A）。

A．M00    B．M01    C．M02    D．M30

37．内轮廓周边逆圆铣削前刀具半径补偿建立时应使用（B）指令。

A．G40    B．G41    C．G42    D．G43

38．计算机辅助制造的英文缩写是（C）。

A．CAD    B．CAE    C．CAM    D．CAPP

39．数控机床加工轮廓时，一般最好沿着轮廓（B）进刀。

A．法向    B．切向    C．45度方向    D．轴向

40．开环控制系统机床的伺服驱动执行元件通常使用（D）。

A．直线电机    B．交流电机    C．直流电机    D．步进电机

41．数控铣削刀具补偿，刀具刀位点与轮廓实际切削点相差一个半径值，其对应的补偿称

为（B）。

A．刀具位置补偿    B．刀具半径补偿

C．刀具长度补偿    D．刀具方向补偿

42．下列型号中属于数控卧式铣床的是（A）。

A．XK754A    B．XK5040A    C．XK6132    D．XK7132

43．数控镗铣加工，在（B）加工时一般采用刀具半径补偿。

A．定尺寸刀具铣平面槽    B．凸轮外轮廓    C．镗孔    D．钻孔

44．表面粗糙度要求高，而尺寸精度要求不高的外圆加工，最终宜采用（B）。

A．研磨    B．抛光    C．超精磨    D．超精加工

45．选择对刀点时应尽量选在零件的（B）。

A.零件边缘上  B.设计基准上  C.任意位置  D.中心位置

46．While循环语句最多可以嵌套（D）。

A.6级  B.5级  C.4级  D.3级

【解析】While循环嵌套3，子程序嵌套4，中括号嵌套5

47．程序段G07.1 C10. ；中的C10.表示（B）。

A.绕Z轴旋转10°  B.圆柱半径10mm  C.圆柱周长10mm  D.绕Z轴旋转10.弧度

【解析】G07.1表示回转指令，C表示绕Z轴回转角

48．稳定钢材组织和尺寸的有效热处理方法是（C）。

A.退火  B.正火  C.时效处理  D.调质

【解析】精密零件、刀具或量通过时效处理稳定材料组织和尺寸

49．V带传动的最大工作应力位于（B）。

A.小带轮运动的出口处  B.小带轮运动的入口处  C.大带轮运动的出口处  D.小带轮运动

的入口处

【解析】小带曲率半径小弯曲应力大

50．镗孔时，镗刀在切削过和中摩损会使孔呈现（D）的圆柱度误差。

A.鞍形  B.双曲线形  C.腰鼓形  D.锥形

51．使用4位二进制码盘的绝对式旋转编码器，其能分辨的角度为（D）。

A.5.50  B.10.50  C.150  D.22.50

【解析】4位二进制码盘=1+2+4+8=15

360/(15+1)=22.5

52．在模具铣削粗加工时，对带脱模斜度的侧面精加工，优先选用（D）。

A.平底铣刀  B.圆角铣刀  C.球头刀  D.锥度铣刀

【解析】锥度铣刀是定径刀具（加工常规锥度），也可使用鼓状铣刀（加工非常规锥度）

二、多项选择题

53．切削加工性好的材料可（ABCE）。

A.减小刀具磨损  B.增加切削用量  C.降低表面粗糙度  D.提高尺寸精度  E.易断屑

54．执行下列（ABDE）指令后，主轴旋转可能停止。

A.M00  B.M02  C.M04  D.M05  E.M30

55．不用螺母的螺纹连接有（CDE）。

A.螺栓连接  B.双头螺柱连接  C.普通螺钉连接  D.紧定螺钉连接  E.定位螺钉连接

56．现场质量管理的任务包括（ABCD）。

A.质量缺陷预防  B.质量维持  C.质量改进  D.质量评定  E.质量研究

57．误差复映系数ε与（AB）有关。

A.工艺系统刚度  B.径向切削力系统  C.轴向切削力系统  D.毛坯的椭圆度  E.工件的材

料

58．增大后角能（ACD）等。

A.减少刀具磨损  B.增大刀刃强度  C.刃囗锋利  D.减小表面粗糙度值  E.增加散热条件

59．轴类零件常用两中心孔作为定位基准，下列说法正确的是（ABC）。

A.符合基准统一原则  B.符合基准重合原则

C.属于辅助基准  D.符合自为基准  E.符合互为基准

【解析】主轴加工常把外圆与中心孔作为互为基准进行精加工

60．选择铰孔余量时，应考虑到（ABCDE）等。

A.铰孔的精度  B.表面粗糙度  C.孔径大小  D.材料的软硬  E.铰刀类型

61．加工平面轮廓中的沟槽时，可采用（ABC）。

A.铣床  B.镗床  C.刨床  D.车床  E.钻床

【解析】加工平面沟槽

62．机床液压系统的（AB），应该每天进行检查。

A.油压  B.油面高度  C.油液质量  D.滤芯  E.废油池

【解析】每天检查油压与油量保证液压系统正常工作

63．FANUC 0i系统中，刀具寿命管理可用使用（AB）指定刀具寿命。

A.时间  B.次数  C.刀具磨损量  D.切削力大小  E.零件尺寸变化量

【解析】刀具寿命管理：统计使用时间和使用次数在指定范围内

64．圆弧轮廓加工时，联动坐标轴的位置增益Kv相等仍会引起尺寸误差，当（BC）则

尺寸误差越小。

A.进给速度越快  B.进给速度越慢  C.加工圆弧半径越大  D.加工圆弧半径越小  E.主轴

转速越快

【解析】尺寸误差与进给速度成正比，与加工圆弧尺寸成反比

三、判断题

65．辅助指令(即M功能)与数控装置的插补运算无关。（√）

66．轴类零件常用两中心孔作为定位基准，这是遵循了“自为基准”原则。（×）

67．自动定心夹紧机构能使工件同时得到定心和夹紧。（√）

68．数控系统的脉冲当量越小,数控轨迹插补越精细。（√）

69．刀具半径补偿取消用G40代码，如：G40 G02 X20.0 Y0 R5.0；该程序段执行后刀补被

取消。（×）

70．通常，CAM系统是既有CAD功能又有CAM功能的集成系统（√）

71．数控铣一内轮廓圆弧形零件，如铣刀直径改小1mm（假设刀补不变），则圆弧内轮廓

直径也小1mm。（√）

72．在数控插补中的两轴分别以F指令值作为进给速度(或进给率)。（×）

73．熔断器在电路中主要起过载保护作用。（×）

74．销连接一般采用过盈配合。（√）

75．螺纹连接是利用螺纹连接件构成的不可拆卸的固定连接。（×）

76．不论机件的形状结构是简单还是复杂，选用的基本视图中都必须要有主视图。

（√）

77．基孔制配合：基本偏差为一定的孔的公差带，与不同基本偏差的轴的公差带形成各种

配合的一种制度。（√）

78．低合金高强度结构钢在使用时一般要进行结构钢。（×）

【解析】结构钢一般是底碳钢不需要结构钢

79．刀开关是一种自动控制电器。（×）

【解析】刀开关是手动操作电器

80．螺纹连接是利用螺纹连接件构成的不可拆卸的固定连接。（×）

81．应用最为广泛的凸轮是盘形凸轮。（√）

【解析】凸轮有径向和轴向两种形式

82．一般情况下，对于内外轮廓，先进行外形加工，后进行内腔加工。（×）

83．精镗孔时应选择较小的刀尖圆弧半径,一般为R0.3左右。（√）

84．键槽铣刀与普通立铣刀相比，特点为能垂直进刀，排屑能力好。（√）

85．加工路线是指刀具相对于工件运动的轨迹。（√）

86．立式铣床采用端铣加工平面一般选用立铣刀。（×）

87．编辑数控程序，要修改一个功能字时必须用修改键而不能用插入键和删除键。

（×）

88．一般来说，相对测量的测量精度比绝对测量的测量精度低。（×）

89．分度工作台不能实现任意角度分度。（√）

90．评定主轴旋转精度的主要指标，是主轴前端的径向圆跳动和轴向窜动。（√）

91．在变量赋值方法I中，引数（自变量）C应的变量是#3。（√）

92．扫描（扫掠）必须指定路径，但放样可以不必指定路径。（√）

【解析】这是两者区别

93．用于选择机床坐标系的G53指令是模态指令。（×）

【解析】G53指令是非模态指令

94．液压系统的泄油量与油的粘度成反比，所以在满足液压系统性能的前提下，选用粘度

合适的液压油。（√）

【解析】压力高、速度低、温度高选用粘度高的油；

压力低、速度高、温度低选用粘度高的油

控制精度不高及夏天使用油的粘度低

95．双螺母丝杠消除间隙时，预紧力应尽量大一点，以提高轴向刚度。（×）

【解析】双螺母预紧力作用消除反向间隙不是提高轴向刚度

96．加工中心斜线铣削精度检验，在加工面上出现锯齿形条纹是由于两轴联动时某一轴进

给速度不均匀造成的。（√）

97．从经济性角度考虑，完成同样工艺内容，应优先选用立式加工中心。（√）

【解析】立式加工中心比卧式加工中心造价低（无工作台旋转机构）

98．加工孔中间的环形槽时，宜采用插补铣削的加工方法。（√）

99．螺纹铣削时，使用G03螺旋插补指令，沿+Z方向铣削加工的内螺纹为左旋螺纹。

（×）

【解析】右旋螺纹：G03螺旋插补指令、沿-Z方向铣削加工

G02螺旋插补指令、沿Z方向铣削加工

左旋螺纹：G03螺旋插补指令、沿Z方向铣削加工

G02螺旋插补指令、沿-Z方向铣削加工

100．铣削平面时采用端铣比周铣的生产率高，表面质量好，故一般多用端铣。（√）
