在工业自动化的世界里，上位机与机器人的无缝通信是实现智能制造的关键一环。今天，我们将深入解析App4API这一强大的工具，它如何通过C#动态链接库（DLL）为上位机开发者提供了一套完整、高效的机器人控制解决方案。无论你是刚接触KUKA机器人，还是寻求优化现有控制逻辑的工程师，这篇文章都将为你提供一份详尽的实战地图。

一、 App4API 核心架构概览

App4API 的本质是一个封装完善的C#动态链接库。它将复杂的底层通信协议进行了高度抽象，让开发者能够通过简单的请求（Request）-响应（Response）模式来控制机器人。

核心交互逻辑：

1. 建立连接：上位机作为客户端，通过TCP协议连接机器人控制系统（服务器）。
2. 发送请求：将控制指令封装成 Request 对象发送给控制器。
3. 获取响应：控制器处理后，返回一个 Response 对象作为执行结果。
4. 断开连接：任务完成后，优雅地关闭通信通道。

二、 从握手到告别：TCP连接的建立与断开

一切控制指令的前提是稳定的通信链路。

1.建立 TCP 连接

通过 SyncClient 类的 ConnectToHost 方法可以建立与机器人控制系统的 TCP 通信连接，该方法需要传入控制系统 TCP 服务器的 IP 地址和端口号，当前端口号固定为 7000

代码示例：

2.断开 TCP 连接

通过 SyncClient 类的 AbortConnection 方法即可断开与机器人控制系统的连接

代码示例：

三、 核心操作：发送请求与接收响应

1.发送控制请求和获取控制响应

通过 SyncClient 类的 SendRequest 方法即可向机器人控制器发送控制命令，该方法需要传入一个 Request 类型的参数，同时返回一个 Response 类型的响应结果

2.控制请求的类别和控制响应的类别

·控制请求主要包含如下类别，他们都继承于 Request 类

ReadVariableRequest读取变量的请求，包括系统变量和全局变量

WriteVariableRequest写入变量的请求，包括系统变量和全局变量

ReadMultipleRequest读取多个变量的请求，包括系统变量和全局变量

WriteMultipleRequest写入多个变量的请求，包括系统变量和全局变量

ProgramControlRequest程序控制的请求，包括选择/运行/启动/暂停/复位/取消

SetFileAttributesRequest设置文件属性的请求

ListDirectoryRequest获取文件夹内容列表的请求

CreateFileRequest创建文件的请求

DeleteFileRequest删除文件的请求

CopyFileRequest复制文件的请求，包括移动文件的功能

FilePropertiesRequest获取文件属性的请求

FilePathRequest获取文件路径的请求，包含 KRC 路径和全路径

FileWriteBeginRequest写入文件开始的请求，该请求是文件写入的第一步

FileWriteSizeRequest写入文件大小的请求，该请求是文件写入的第二步

FileWriteDataRequest写入文件数据的请求，该请求是文件写入的第三步

FileWriteEndRequest写入文件结尾的请求，该请求是文件写入的最后一步

FileReadBeginRequest读取文件开始的请求，该请求是文件读取的第一步

FileReadSizeRequest读取文件大小的请求，该请求是文件读取的第二步

FileReadDataRequest读取文件数据的请求，该请求是文件读取的第三步

FileReadEndRequest读取文件结尾的请求，该请求是文件读取的最后一步

ConfirmAllRequest确认错误消息的请求

·控制响应主要包含如下类别，他们都继承于 Response 类

VariableValueResponse读取或写入变量请求后反馈的响应

VariableMultipleResponse读取或写入多个变量请求后反馈的响应

ProgramControlResponse程序控制请求后反馈的响应

ListDirectoryResponse获取文件夹内容列表请求后反馈的响应

FilePropertiesResponse获取文件属性请求后反馈的响应

FilePathResponse获取文件路径请求后反馈的响应

FileWriteResponse写入文件请求（开始/大小/数据/结尾）后反馈的响应

FileReadResponse读取文件请求（开始/大小/数据/结尾）后反馈的响应

·有一些普通控制请求的响应不包含特殊信息，因此直接返回 Response

SetFileAttributesRequest

CreateFileRequest

DeleteFileRequest

CopyFileRequest

ConfirmAllRequest

四、 实战代码演练：从变量到程序

1.控制请求和控制响应的代码示例

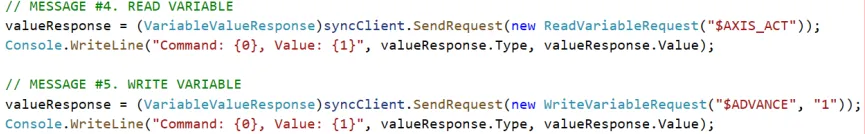

• 读写单个变量

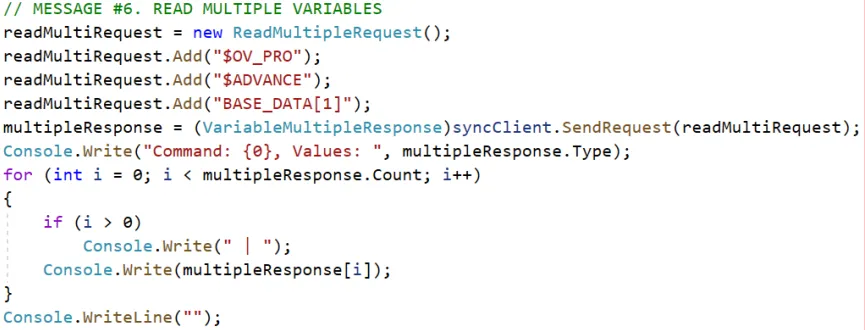

• 读取多个变量

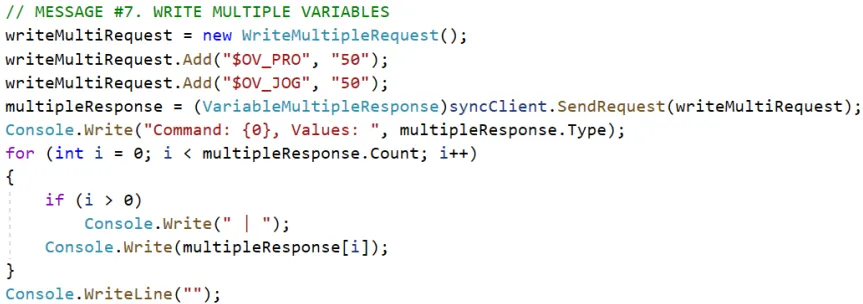

• 写入多个变量

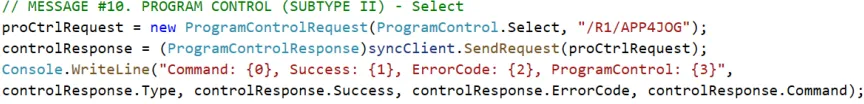

• 选定程序

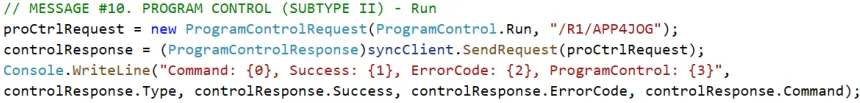

·运行程序

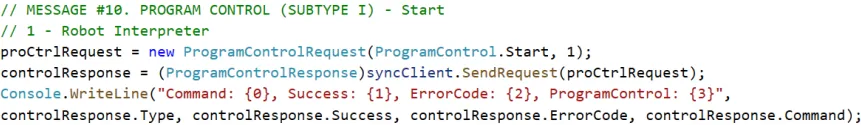

• 启动程序

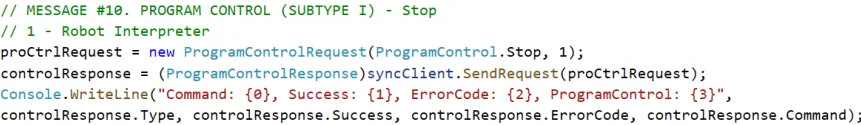

• 停止程序

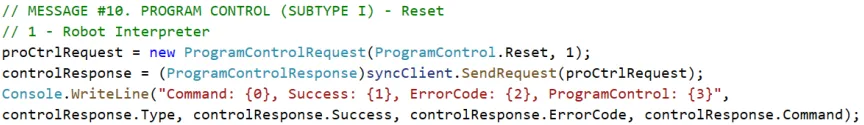

• 复位程序

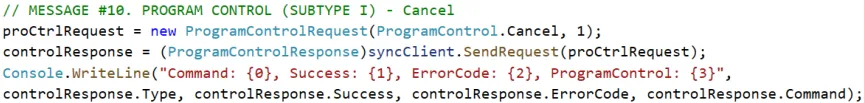

• 取消程序

五、 高级技巧：文件系统的深度操作

除了控制机器人，App4API 还能让你像操作本地磁盘一样管理机器人硬盘上的文件。

1. 文件读写的标准流程

文件写入分为四个严格的步骤：Begin -> Size -> Data -> End。读取亦然。

• 设置文件属性

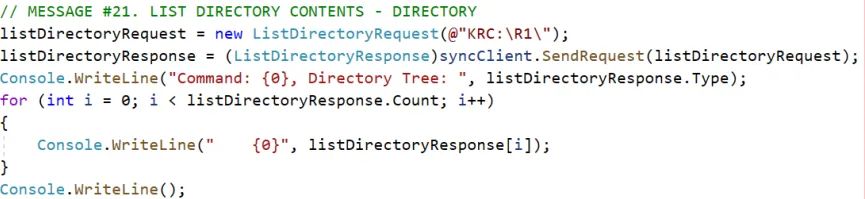

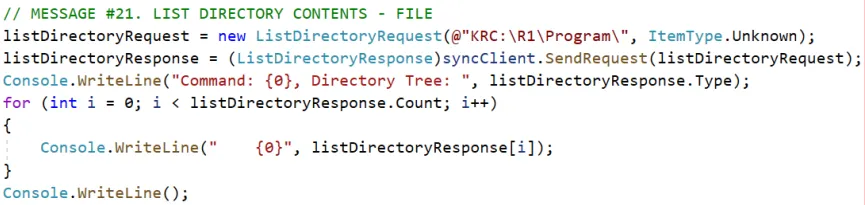

• 获取文件夹内容列表

• 创建新文件

·删除文件

• 复制和移动文件

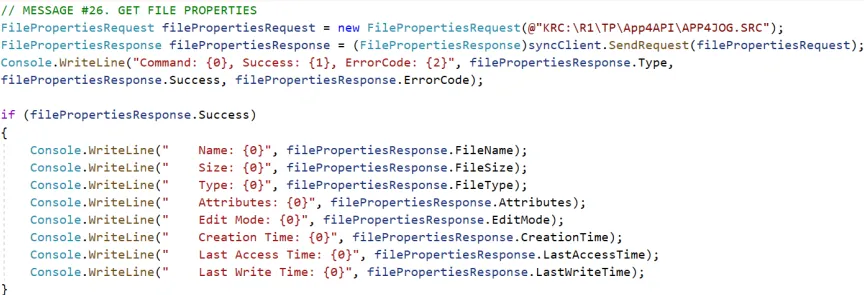

• 获取文件属性

• 获取文件全路径

• 获取文件 KRC 路径

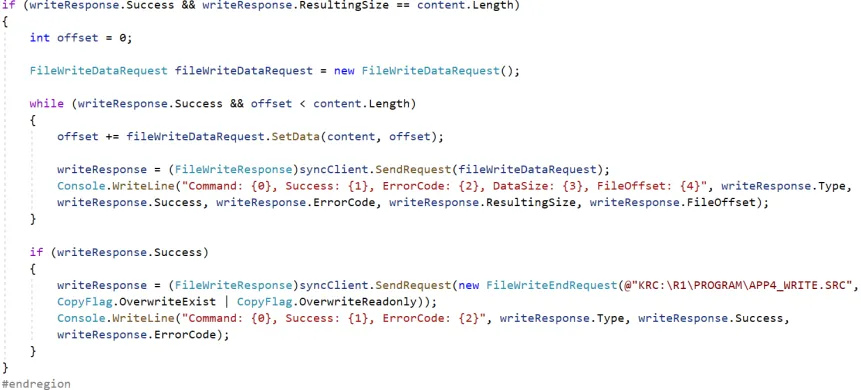

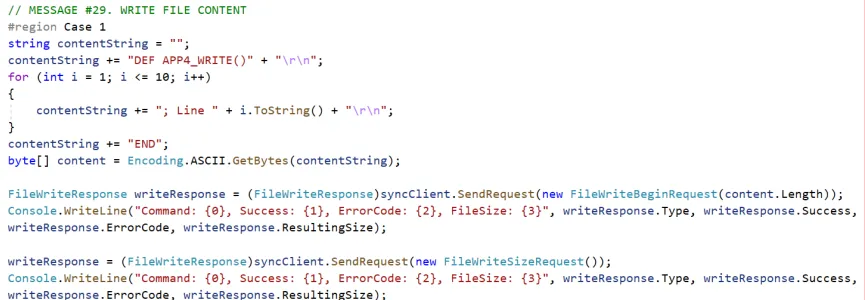

• 写入文件内容

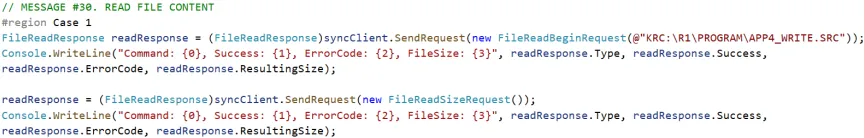

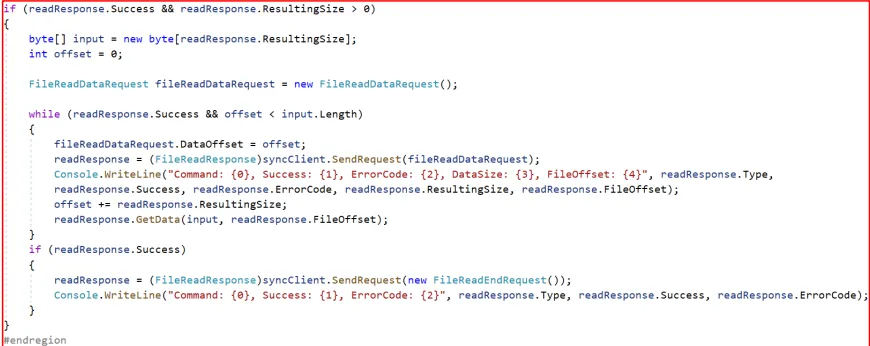

• 读取文件内容

• 确认错误信息

2. 更便捷的文件流方式

如果你觉得四步法太繁琐，App4API 还提供了类似本地文件流的操作方式。

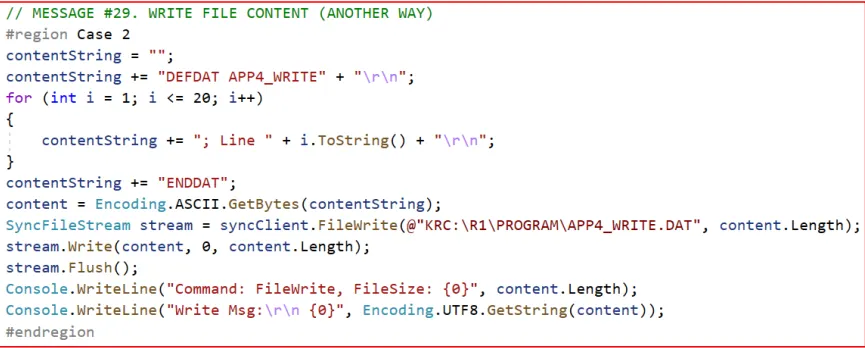

• 写入文件内容

通过 SyncClient 类的 FileWrite 方法同样可以写入文件内容，该方法需要传入两个参数来获取文件流，分别为要写入的文件的路径和要写入的内容的字节长度，结合返回的文件流的 Write和 Flush 方法可以完成文件内容的写入。

代码示例：

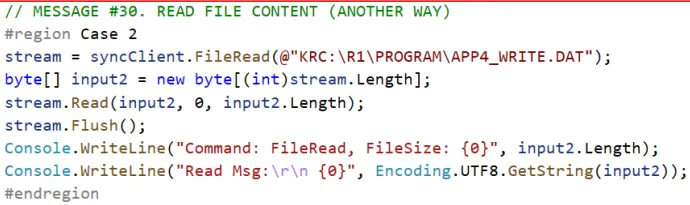

• 读取文件内容

通过 SyncClient 类的 FileRead 方法同样可以读取文件内容，该方法需要传入文件路径作为参数来获取文件流，结合返回的文件流的 Read 和 Flush 方法可以完成文件内容的读取

代码示例：

六、 专家级秘籍：Jog（点动）功能的实现原理

Jog 功能是调试机器人时的高频需求。App4API 通过 APP4JOG.SRC 程序实现了这一功能。

实现机制：

1. 前置条件：确保 APP4JOG.SRC 程序已在自动模式下运行。
2. 核心变量：该程序中定义了一个 FRAME 类型的全局变量 APP4_JOG_FRAME。
3. 控制逻辑：上位机只需给 APP4_JOG_FRAME 赋值。

• 赋值非零增量 → 机器人按指定方向和距离移动。

• 赋值为零 → 机器人停止在当前位置。

七、 避坑指南与最佳实践

在开发过程中，请务必牢记以下几点：

1. 连接时序：所有控制命令必须在 ConnectToHost 之后、AbortConnection 之前调用。
2. 变量参考：读写系统变量时，请务必参考 KUKA System Variable 官方手册，确保变量名和读写权限正确。
3. 程序启动逻辑：推荐两种标准流程：

• 流程一：Select → Start → Start(BCO)

• 流程二：Run → Start(BCO)

4.后台程序控制：控制后台 Submit 程序时，ProgramControlRequest 的第二个参数设为 1 即可。

(本文技术细节基于 App4API 用户手册，代码示例仅供学习参考)
