西门子常用功能参数的使用说明3

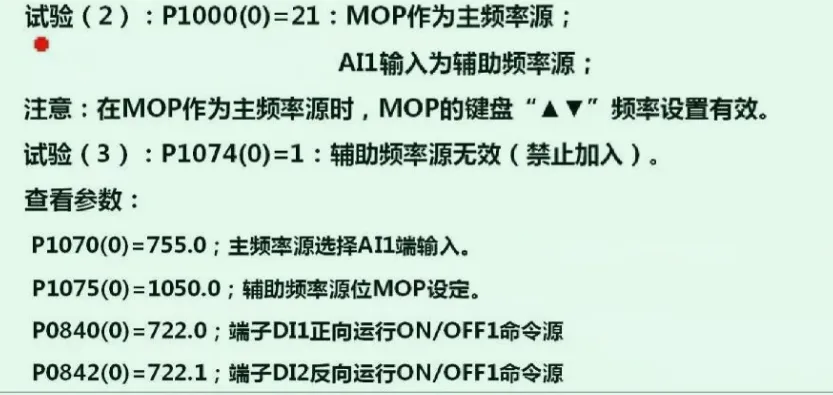

2）MOP作为主频率源辅助频率源是AI1设置
  • 参数设置
  • P1000(0)=21

    ：设置MOP（电动电位计）作为主频率源，AI1输入作为辅助频率源
  • 键盘操作有效性

    ：当MOP设为主频率源时，键盘”▲▼”键的频率设置功能有效
  • 相关参数查看：
          P1070(0)=755.0：主频率源选择AI1端输入（实际被MOP覆盖）
          P1075(0)=1050.0：辅助频率源为MOP设定
          P0840(0)=722.0：DI1端子正向运行命令源
          P0842(0)=722.1：DI2端子反向运行命令源
  • 实验过程
      • 参数修改：将P1000从12（模拟量主频）改为21（MOP主频）
           操作方式：
                   键盘操作：增速/减速按键直接生效
                   端子操作：通过DI3（增速）和DI4（减速）端子控制
    • 优先级规则：端子UP/DOWN操作优先于键盘操作
    • 辅助频率源：AI1输入作为辅助频率源时，电位器调节仍可影响输出频率
    3）辅助频率源无效设置
    • 参数设置
      • P1074(0)=1：设置辅助频率源无效（禁止加入系统）
      • 默认状态：参数值为0时表示辅助频率源有效
      • 参数关联：需与P1000主频率源设置配合使用
    实验过程
    • 实验现象：
          主频率源（MOP）操作仍正常有效
          AI1辅助频率源调节完全失效（电位器旋转无响应）
      参数验证：
          确认P1070(0)=755.0（主频AI1）被MOP主频设置覆盖
          P1075(0)=1050.0保持MOP辅助频率源设定
    • 系统特性：该设置可实现单一频率源控制模式，避免多源干扰

    二、知识小结

    知识点

    核心内容

    重点/易混淆点

    命令源（P0700）

    确定变频器启停方式：

    • 0=无效

    • 1=键盘操作

    • 2=端子控制

    • 5=485通讯（USS/MODBUS）

    参数切换时输入端子功能重置为出厂值

    频率源（P1000）

    调节输出频率的方式：

    • 0=无效

    • 1=MOP（UP/DOWN按键）

    • 2=模拟量输入（AI1/AI2）

    • 3=固定频率（多段速）

    • 5=485通讯

    • 7=模拟量输入2（AI2）

    主/辅频率源组合时需注意参数编号规则（个位主/十位辅）

    主辅频率源组合

    输出频率=主频率源值+辅频率源值：

    • 示例1：12（主=模拟量AI1，辅=MOP）

    • 示例2：77（主/辅均为AI2，输出2倍值）

    • 示例3：32（主=固定频率，辅=模拟量）

    组合逻辑与常规认知相反（参数编号个位为主）

    MOP功能限制

    • 作为辅频率源时仅端子UP/DOWN有效

    • 作为主频率源时键盘/端子均有效

    键盘操作无效场景易忽略

    参数P1074

    控制辅频率源是否生效：

    • 0=有效

    • 1=无效（禁止叠加）

    实验三中辅助频率输入失效的关键参数

    模拟量输入选择

    通过P0755指定AI1/AI2作为频率源

    需与P1000参数配合设置

    频率叠加比例

    P1071（主频率比例）、P1076（辅频率比例）调节权重

    默认100%，可设为负值实现相减
