使用AI Coding开发通用的Abaqus二次开发脚本封装界面:从零到可视化的完整实战

项目背景：

在进行Abaqus Python二次开发时，经常需要将脚本封装为带GUI界面的应用程序，以便非编程人员使用。传统方式下，Abaqus提供RSG插件（简单但受限）和高阶GUI程序设计（复杂且学习成本高）。本文记录如何使用字节跳动Trae的AI Coding能力，从零开发一款通用的Abaqus二次开发脚本封装界面，实现参数配置→自动化计算→结果可视化的完整闭环，且全程无需打开Abaqus软件。

一、为什么需要脚本封装界面？

Abaqus的Python二次开发能力强大，但直接将脚本交给终端用户存在诸多问题：

• 参数修改困难

  用户需要理解代码结构才能调整材料参数、几何尺寸等
• 环境依赖复杂

  需要安装Abaqus、配置Python环境、理解文件路径
• 结果查看不便

  计算完成后需手动打开Abaqus/Viewer查看ODB结果
• 缺乏标准化

  每个脚本的使用方式不统一，难以形成工作流

理想的解决方案是提供一个封装界面：用户只需上传参数配置文件和计算脚本，点击按钮即可完成计算，并直接查看可视化结果。

二、现有方案对比

三、项目架构与核心功能

本项目使用AI coding开发独立桌面应用，采用前后端分离架构：

• 前端（GUI层）

  PyQt5构建的参数输入界面、VTU视口、日志面板
• 后端（业务层）

  JSON解析引擎、Abaqus命令构建器、VTK可视化引擎
• 数据层

  JSON参数模板、Python计算脚本、ODB/VTU结果文件

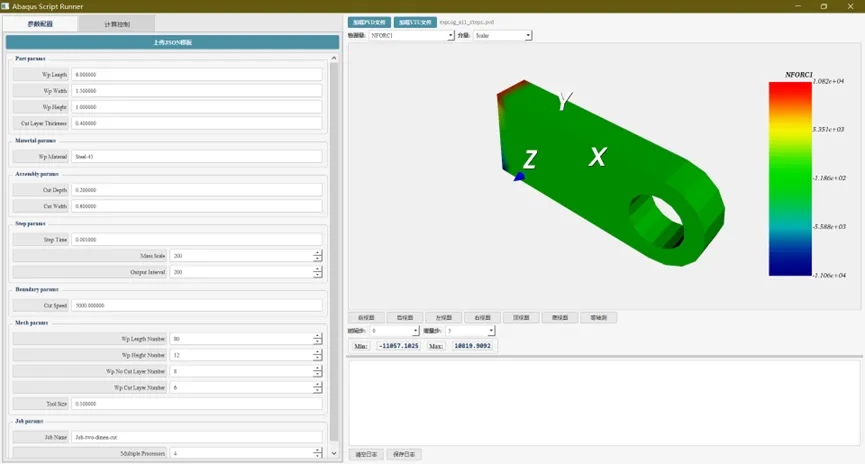

最终软件界面如下（注：仅作为测试展示，参数配置中的参数与可视化模型无关）：

四、准备工作：文件模板

在开始AI Coding之前，需要准备以下三类核心文件，作为AI理解业务逻辑的”教材”：

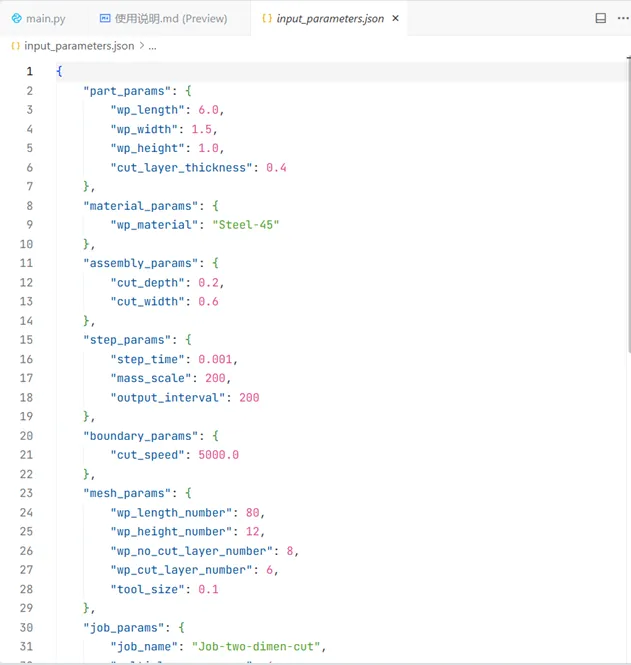

4.1 参数模板文件（input_parameters.json）

定义Abaqus脚本中可供用户调整的所有参数，采用分层JSON结构：

JSON模板的顶级字段对应Abaqus建模的标准流程：

• part_params

  几何参数（尺寸、形状）
• material_params

  材料属性（弹性模量、泊松比、密度）
• section_params

  截面属性（截面类型、厚度）
• assembly_params

  装配参数（实例化、定位）
• step_params

  分析步参数（类型、时间、输出请求）
• interaction_params

  相互作用参数（接触、约束）
• job_params

  作业参数（作业名、并行核数）

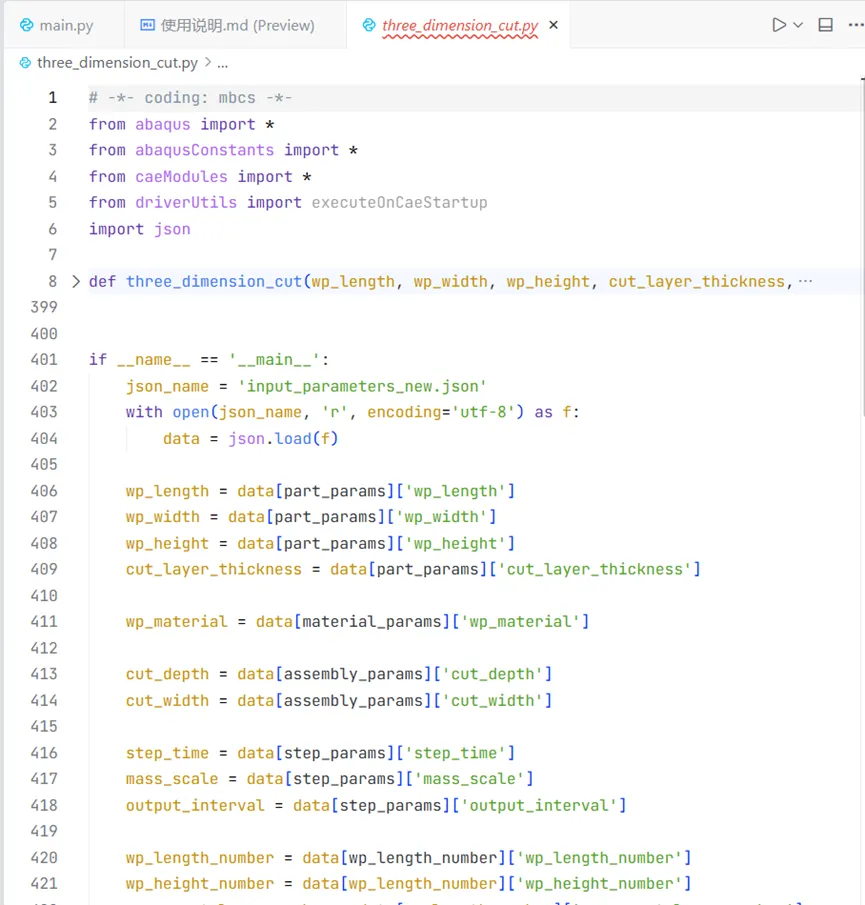

4.2 Abaqus计算脚本（three_dimension_cut.py）

标准的Abaqus Python脚本，读取JSON参数并驱动Abaqus CAE内核完成建模、网格划分、计算：

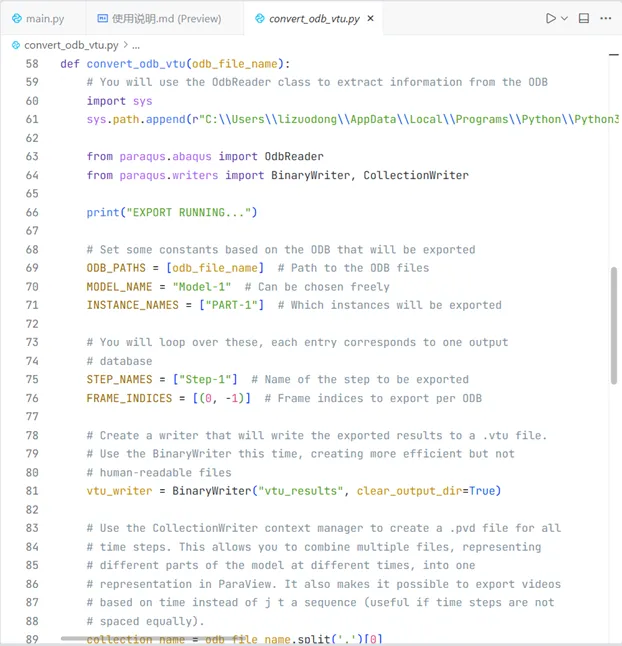

4.3 ODB转VTU脚本（convert_odb_vtu.py）

将Abaqus计算完成的ODB文件转换为VTK的VTU格式，便于在独立视口中可视化，可参考Paraqus：有限元仿真结果VTK导出工具：

为什么选VTU格式？

Abaqus的ODB格式是二进制封闭格式，需要Abaqus环境才能读取。VTU（VTK Unstructured Grid）是开源科学可视化的标准格式，可被VTK/ParaView直接读取，且支持Web端渲染（通过VTK.js）。这使得我们的界面可以脱离Abaqus独立运行。

五、AI Coding实战：四轮提示词迭代

本文使用Trae的SOLO模式进行开发，参考CAE人如何使用Trae从零搭建Web端AI数据分析及建模平台，通过多轮提示词迭代逐步完善功能。Trae会自动优化用户输入的提示词，补充技术细节。

5.1 第一轮：基础框架搭建

提示词1（Trae自动优化后）

使用PyQt5开发一款针对Abaqus Python二次开发脚本的封装界面应用程序，包含参数输入区、VTU模型显示视口区及日志显示区三个核心模块…

Trae对原始需求进行了大幅扩展和细化，自动补充了以下技术要求：

1. 参数输入区功能实现：开发JSON模板文件上传功能，支持用户选择并上传参数配置模板文件（如input_parameters.json） 实现JSON文件解析引擎，能够动态识别并提取JSON中的7个固定顶级字段："part_params"、"material_params"、"section_params"、"assembly_params"、"step_params"、"interaction_params"和"job_params"针对每个顶级字段，动态生成对应的参数输入表单，表单需根据字段下的属性参数动态创建标签和输入控件（支持文本框、下拉菜单、复选框等多种输入类型） 实现自适应布局管理器，确保当某字段下无属性参数时能优雅处理（不显示空白区域），当属性参数较多时采用滚动视图或分页方式展示等 保留JSON文件中定义的参数默认值，并在对应输入控件中显示 实现参数输入验证功能，对用户输入的数值、字符串格式进行合法性检查 2. 计算执行功能实现：开发Abaqus Python脚本文件上传组件，支持用户选择计算脚本（如three_dimension_cut.py） 实现Abaqus软件安装路径配置功能，提供文件选择对话框供用户定位abq2020.bat等启动文件 设计"提交计算"按钮及相关逻辑，点击后执行以下操作：a. 将用户修改后的参数值保存为新的JSON文件，文件名为原模板文件名+"_new"（如input_parameters_new.json）b. 构建Abaqus命令行指令，格式为：[Abaqus路径]/abq2020.bat cae noGUI=[上传的脚本文件路径] c. 在后台异步执行该命令，避免界面冻结 d. 提供取消计算功能 3. 日志显示功能实现：开发实时日志显示组件，采用文本框或类似控件展示计算过程信息 实现文件监听机制，动态读取工作路径下abaqus.py文件的内容更新 支持日志内容自动滚动到底部、日志清空、日志保存到文件等辅助功能 实现不同级别日志的颜色区分显示（如信息、警告、错误等） 4. 结果可视化功能实现：开发ODB转VTU脚本文件上传功能，支持用户选择转换脚本（如convert_odb_vtu.py） 设计"查看结果"按钮及相关逻辑，点击后执行以下操作：a. 调用上传的转换脚本，格式为：[Abaqus路径]/abq2020.bat cae noGUI=[上传的转换脚本文件路径]，生成vtu_results文件夹 b. 确保生成的文件结构符合规范：vtu_results/[job_name]/[job_name].pvd及vtu_results/[job_name]/vtu/[job_name]_时间步_增量步.vtu（其中job_name从input_parameters_new.json中提取）实现VTU模型显示视口区，需包含以下功能： a. 云图结果渲染与显示，达到类似ParaView的可视化效果 b. 时间步-增量步选择器，支持切换不同计算步骤的VTU结果文件 c. 云图图例显示，包含颜色映射和数值范围 d. 模型交互操作：平移、旋转、缩放 e. 视角重置、全屏显示等辅助功能 5. 界面设计与用户体验要求：采用现代化UI设计风格，确保界面美观、专业 实现响应式布局，保证在不同屏幕分辨率下的良好显示效果 添加适当的动画效果和过渡效果，提升用户体验 实现合理的控件分组和布局，确保操作逻辑清晰 添加工具提示、状态提示和错误提示，提高易用性 确保界面各组件间的交互流畅，避免卡顿现象 6. 工程实现要求：代码结构清晰，采用模块化设计，确保可维护性和可扩展性 添加必要的异常处理机制，确保程序稳定性 实现日志记录功能，便于问题排查 提供基本的用户操作指南或帮助文档 应用程序需支持Windows操作系统，确保与Abaqus 2020及以上版本兼容，并能正确处理常见的JSON参数模板和Abaqus Python脚本文件。

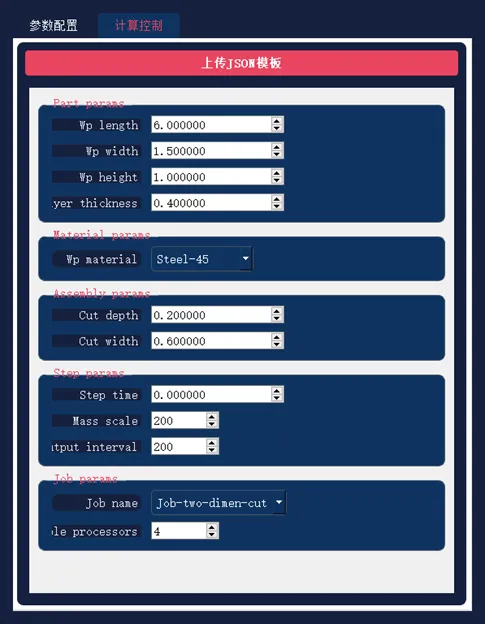

第一轮生成的界面（截取）效果：

5.2 第二轮：架构升级与体验优化

提示词2

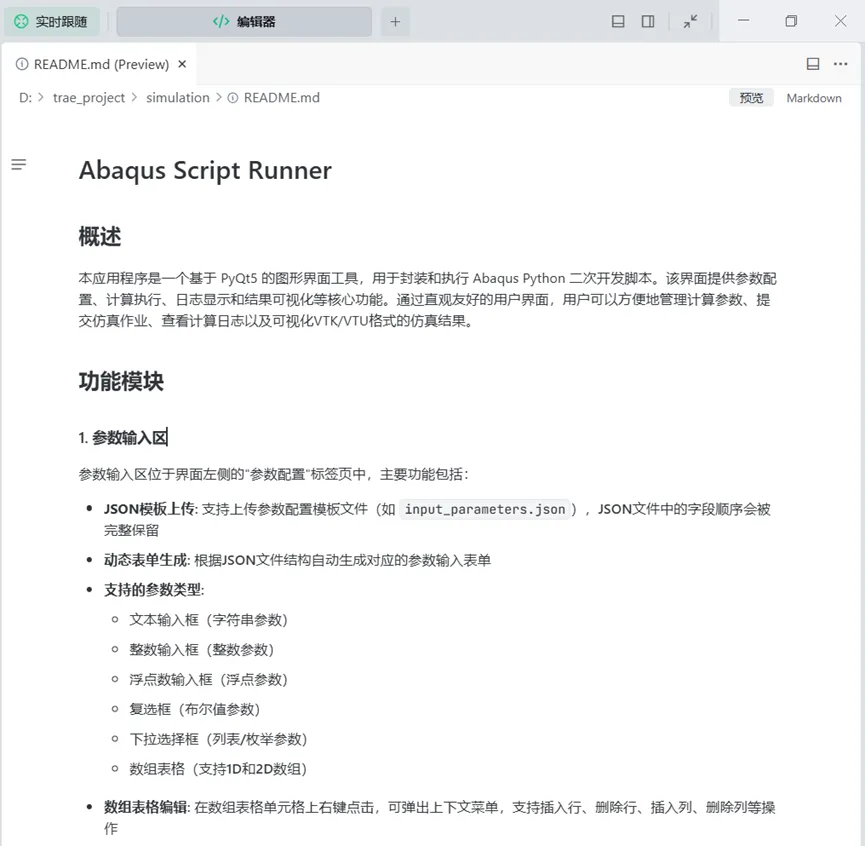

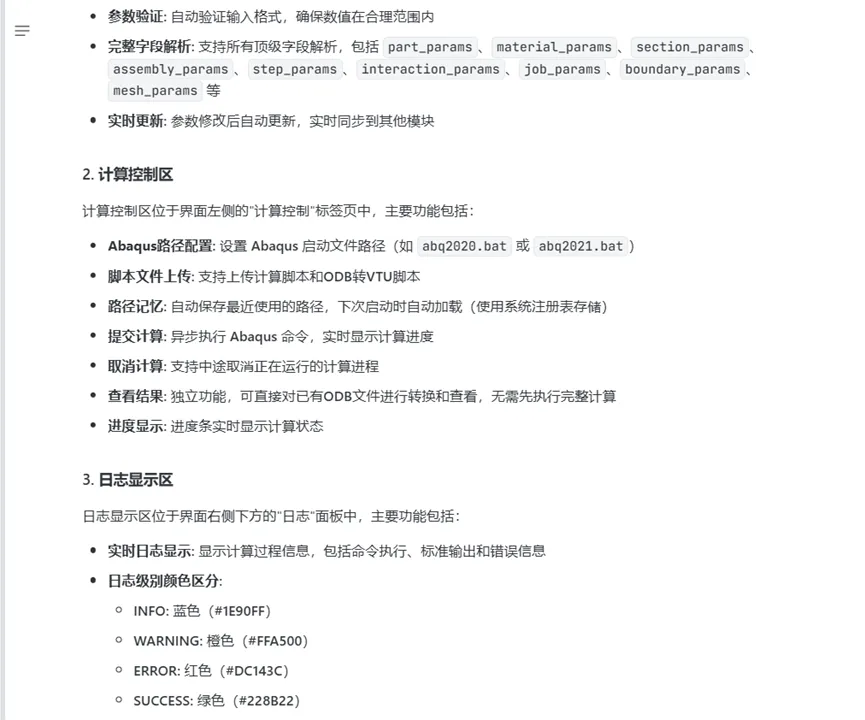

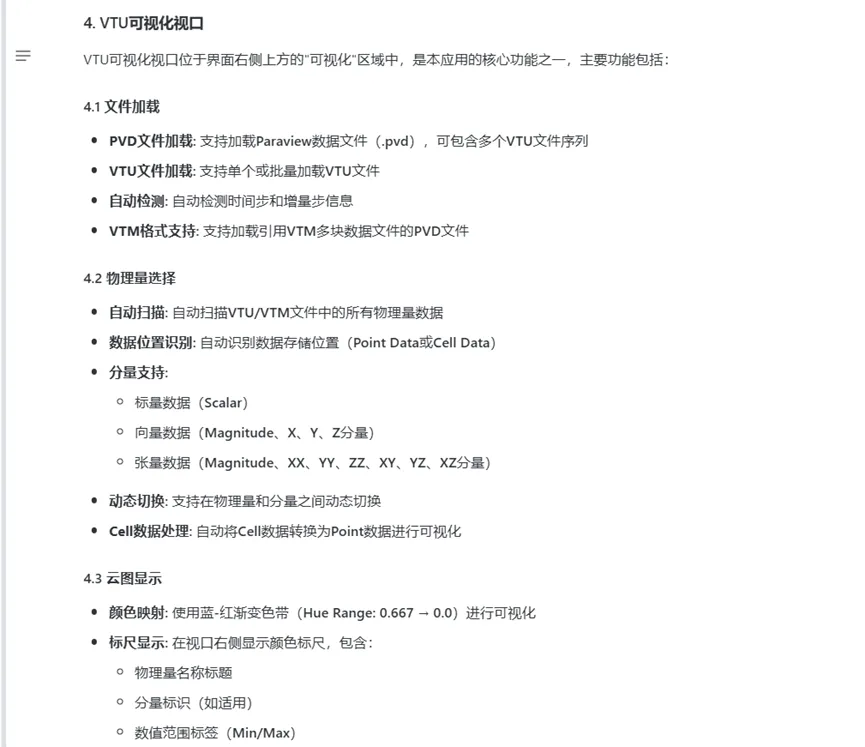

1. 采用前后端分离开发模式；2. JSON参数解析不完整且label显示不全；3. 路径和脚本需要"记忆"功能；4. 提交计算和查看结果解耦；5. 参考Abaqus CAE配色优化UI；6. 同步更新用户指南。

本轮优化的核心改进：

• 前后端分离

  前端GUI与后端业务逻辑分离，便于维护和扩展
• 路径记忆

  使用保存用户上次选择的Abaqus路径、脚本路径
• 流程解耦

  允许直接上传已有ODB文件进行VTU转换，无需重新计算
• UI美化

  参考Abaqus CAE的深蓝色调，采用专业工程软件风格
• 控件修复

  Wp material和Job name改为字符串输入框，修复label截断

优化后的界面效果：

5.3 第三轮：可视化能力增强

提示词3（Trae自动优化后）

1. 调整界面字体大小：将当前界面所有文本字体尺寸适度增大，确保在不同屏幕分辨率下均保持良好的可读性，同时维持整体布局的协调性与美观性。2. 实现多序列VTU文件加载功能：开发支持通过PVD文件格式加载多个关联VTU文件序列的功能（亦是查看结果时的默认功能）。系统应能正确解析PVD文件中的文件引用结构，按顺序加载并关联所有相关VTU文件，确保可视化序列的连续性和完整性。 3. 开发物理量选择与动态解析功能：在模型视口区添加物理量选择界面组件，允许用户从VTU文件中动态解析出的有效物理量列表（如应力、位移、应变等）中进行选择。系统需实现以下功能： 自动解析VTU文件元数据，提取所有可用的物理量参数 以清晰的列表形式展示可选择的物理量 根据用户选择的物理量动态生成并显示对应的云图颜色映射 确保物理量选择变更时，云图能实时更新以反映所选物理量的分布情况

本轮聚焦VTK可视化引擎的核心能力提升：

• PVD序列加载

  支持ParaView的PVD（ParaView Data）文件格式，自动解析时间步序列
• 物理量动态解析

  自动读取VTU文件元数据，列出所有可用物理量（S11、U1、E11等）
• 云图实时切换

  选择不同物理量时，云图颜色映射实时更新
• 字体优化

  全局字体尺寸调整，适配高分辨率屏幕

增强后的可视化效果：

5.4 第四轮：细节打磨与功能完善

提示词4（Trae自动优化后）

1. 表单顶级字段的顺序需与用户上传的JSON文件中的字段顺序保持完全一致；表格控件应实现完整的编辑功能，包括单元格内容的直接修改、数据验证、编辑状态提示及保存/取消编辑选项。 2. 解决PVD文件加载报错问题：当前系统提示"未找到有效的VTU文件引用"，但该PVD文件可在ParaView中正常加载显示。需排查PVD文件解析逻辑，确保正确识别并加载所有引用的VTU文件，处理可能的路径解析、文件引用格式或相对路径问题。 3. 实现6个标准视角切换功能，包括但不限于前视图、后视图、左视图、右视图、顶视图和底视图，每个视角应有明确的切换按钮或快捷键，并确保切换后模型显示正确。4. 修复云图显示问题：确保云图能够根据用户选择的物理量正确显示颜色分布；校准标尺范围，使其准确反映数据的最小值和最大值；优化标尺的视觉设计，包括颜色过渡、刻度标记、数值显示及整体美观度。5. 优化VTU模型显示功能，参考ParaView的实现方式：实现物理量分量的检测与显示功能，当VTU文件包含向量类物理量（如位移）时，应能自动识别并提供合量及X、Y、Z分量的选择选项；确保所有VTU文件中包含的结果数据都能被正确读取、解析并以用户友好的方式呈现。

本轮是功能完善和Bug修复的关键迭代：

• 字段顺序保持

  表单控件顺序严格遵循JSON文件中的字段定义顺序
• PVD解析修复

  解决相对路径和文件引用格式问题，确保与ParaView兼容
• 标准视角

  前/后/左/右/顶/底6个正交视角一键切换
• 云图校准

  标尺范围准确反映数据Min/Max，优化颜色过渡和刻度标记
• 向量分量

  自动识别向量类物理量（如位移U），提供合量及X/Y/Z分量选项

完善后的界面效果：

六、顽固问题：Legend调试与跨AI协作

在VTU可视化的细节打磨中，云图图例（Legend）的字体、大小和位置成为最顽固的问题。Trae在多轮迭代中始终未能完美解决——要么标签字体太大且不统一，要么位置偏移，要么刻度字体太小。

AI的边界

这个案例典型地反映了当前工具的一些局限：对于涉及精细图形渲染、字体Metrics计算、DPI适配等底层GUI细节，AI的理解和修复能力有限。这类问题需要深入理解VTK的vtkScalarBarActor、Qt的QFontMetrics等底层API，而AI的训练数据在这些细分领域往往不够充分。

解决方案：跨AI协作

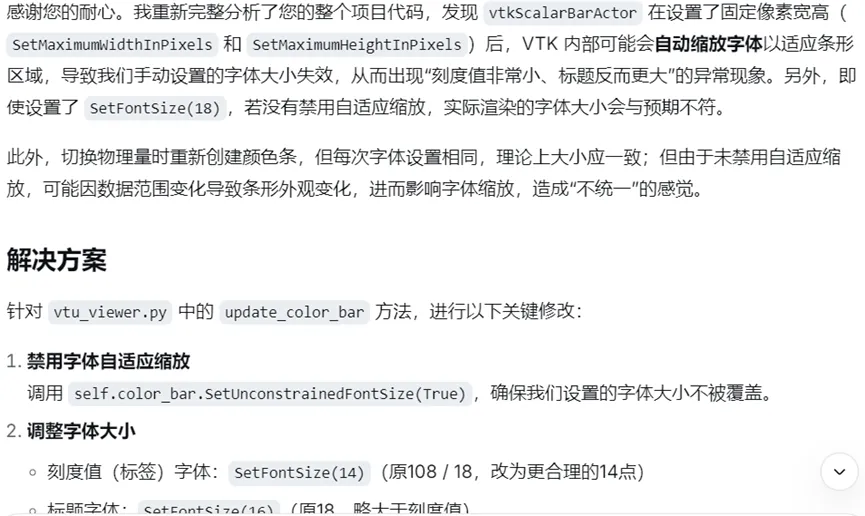

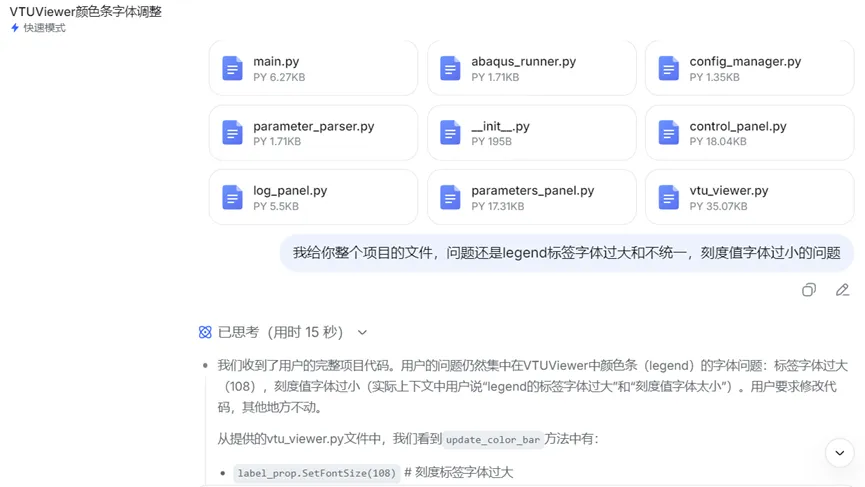

最终，我将整个项目代码传给了DeepSeek，通过2-3轮对话解决了Legend问题。DeepSeek在代码理解和底层API调试方面展现了不同的优势：

• Trae

  擅长快速生成整体框架、业务逻辑和标准化模块
• DeepSeek

  擅长深入理解代码上下文、修复精细的图形渲染问题

跨AI协作策略

当单一AI工具遇到瓶颈时，可以尝试“AI接力”策略：用Trae快速搭建MVP框架，用DeepSeek/Claude解决深度技术问题等。不同AI的架构设计、代码生成和调试能力各有侧重，组合使用可以覆盖更广泛的开发需求。

七、核心功能总结

八、经验总结与最佳实践

8.1 提示词工程心得

1. 先给”教材”再提需求

   上传JSON模板、Python脚本等示例文件，让AI理解业务上下文
2. 分阶段迭代

   先搭框架，再补功能，最后打磨细节，避免一次性提出过多需求导致AI”失忆”
3. 明确技术栈

   指定PyQt5而非”随便什么GUI框架”，指定VTK而非”3D可视化”，减少AI的猜测空间
4. 截图即反馈

   GUI开发中，截图比文字描述更高效，AI可以直接识别界面元素和布局问题
5. 准备跨AI接力

   对于底层图形、性能优化等深度问题，提前准备好切换到更专业的AI工具

8.2 技术选型建议

• PyQt5 vs PySide6

  PyQt5生态更成熟，文档更丰富；PySide6（Qt6）支持更好，但部分VTK绑定可能不兼容
• VTK vs PyVista

  VTK更底层、更灵活；PyVista封装更友好，但自定义能力受限
• JSON vs YAML

  JSON解析更简单，适合结构化参数；YAML支持注释，适合复杂嵌套配置
• 同步 vs 异步

  Abaqus计算耗时较长，必须使用QProcess异步执行，避免GUI卡死

通过本次实战，我验证了AI Coding在专业工程软件开发中的可行性：虽然需要反复调试和跨AI协作，但相比传统开发方式，效率提升了一个数量级。对于CAE工程师而言，这意味着可以快速将个人脚本转化为团队工具，实现知识的标准化传承。
