FUSA软件架构安全设计

AUTOSAR分层架构、安全分区与错误处理策略

学习目标

• 掌握AUTOSAR分层软件架构的安全设计原则
• 理解不同ASIL等级软件的分区隔离方法
• 学会设计安全监控器和看门狗机制
• 掌握软件组件间的安全接口设计方法

6.1 AUTOSAR 分层架构安全设计

AUTOSAR（AUTomotive Open System ARchitecture）是汽车电子领域广泛采用的软件架构标准，其分层架构将软件分为应用层（ASW）、运行时环境（RTE）和基础软件（BSW）三个主要层次。在安全相关系统中，这种分层架构的优势在于：应用层专注于功能实现，基础软件提供硬件抽象和通信服务，而安全需求可以通过RTE接口在层间传递，实现安全功能的模块化设计。

AUTOSAR架构的安全设计需要考虑以下关键点：应用层软件组件（SWC）的ASIL等级分配、RTE接口的安全属性定义、BSW模块的安全需求分配以及ECU间通信的安全保护。ISO 26262-6要求软件架构设计必须进行安全分析，识别潜在的共因故障和级联故障，并通过架构措施（如分区、冗余、监控）进行缓解。AUTOSAR 4.x版本引入了E2E保护、看门狗管理器和诊断事件管理器等安全相关模块，为功能安全实现提供了标准化支持。

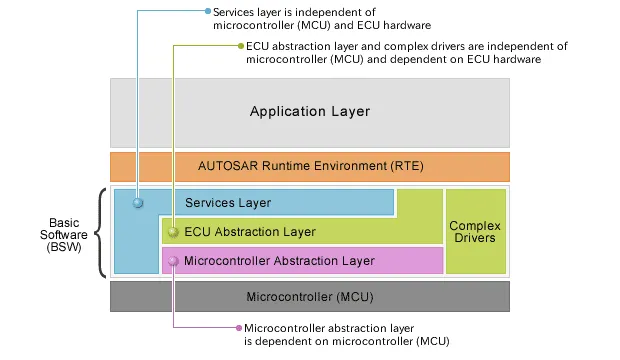

图6-1 AUTOSAR 分层软件架构

图6-1展示了AUTOSAR标准的分层软件架构。从上到下依次为：应用层（Application Layer）包含实现车辆功能的软件组件；运行时环境（RTE）提供组件间的接口抽象；基础软件（BSW）分为服务层（Services Layer）、ECU抽象层（ECU Abstraction Layer）和微控制器驱动层（Microcontroller Abstraction Layer），以及复杂驱动（Complex Drivers）。服务层独立于MCU和ECU硬件；ECU抽象层和复杂驱动独立于MCU但依赖于ECU硬件；微控制器驱动层直接依赖于MCU硬件。这种分层实现了软件的可移植性和硬件抽象。图片来源：Renesas。

表6-1 AUTOSAR 各层安全职责分配

如表6-1所示，AUTOSAR各层承担不同的安全职责。应用层直接实现安全功能，ASIL等级最高；基础软件层提供安全机制支撑，其ASIL等级取决于所服务的应用层安全需求。复杂驱动通常直接控制安全相关硬件，需要较高的ASIL等级。

6.2 软件分区与内存保护

软件分区是ISO 26262-6推荐的安全架构措施，用于隔离不同ASIL等级的软件组件，防止低ASIL软件的故障影响高ASIL软件。在汽车MCU中，内存保护单元（MPU）是实现软件分区的主要硬件机制。MPU将内存空间划分为多个区域（Region），每个区域配置独立的访问权限（读/写/执行）和缓存属性，操作系统或安全监控器在任务切换时重新配置MPU，确保当前任务只能访问授权的内存区域。

除了MPU，AUTOSAR OS还提供了时间保护（Timing Protection）机制，通过执行时间预算、阻塞时间限制和到达率控制，防止低优先级任务占用过多CPU时间，影响高ASIL任务的实时性。时间保护与内存保护共同构成了软件分区的两大支柱，确保不同ASIL等级的软件在时间和空间上均得到有效隔离。

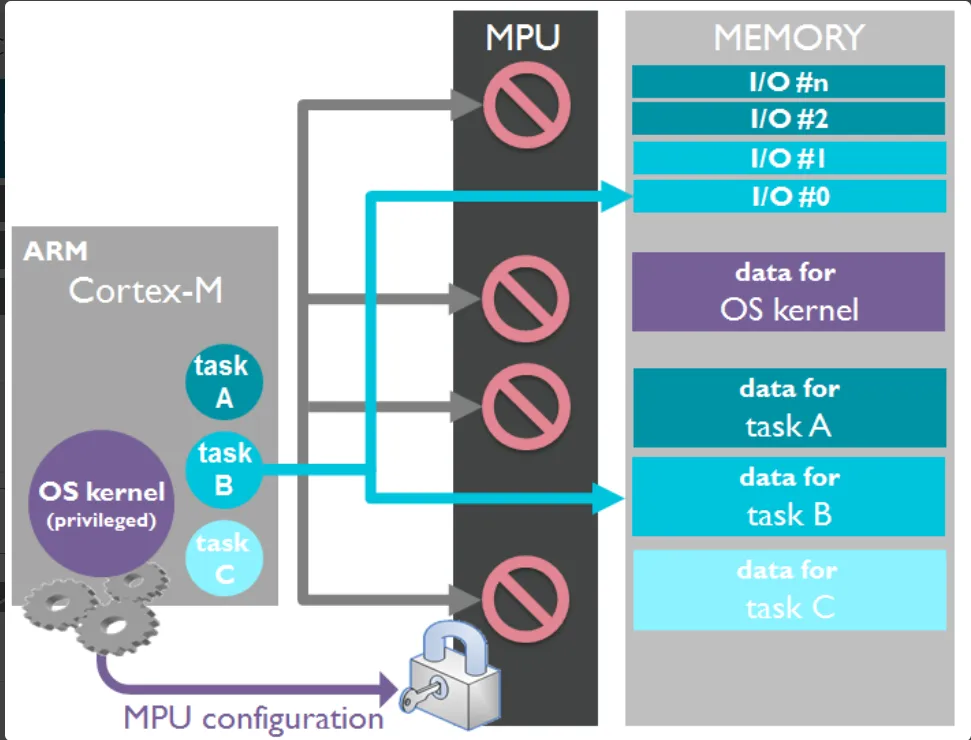

图6-2 ARM Cortex-M MPU 内存分区保护机制

图6-2展示了ARM Cortex-M系列MPU的内存分区保护机制。OS内核（特权模式）配置MPU，将内存划分为多个区域：OS内核数据区、任务A数据区、任务B数据区和任务C数据区。MPU阻止任务A访问任务B和任务C的数据（红色禁止符号），同时阻止任务访问I/O区域（除非特别授权）。只有OS内核可以访问所有区域（通过MPU配置接口）。这种机制有效防止了任务间的非法内存访问，是软件分区隔离的核心硬件支撑。图片来源：Wadix Technologies。

图6-3 ARM Cortex-M MPU 区域寄存器配置

图6-3展示了ARM Cortex-M MPU的区域寄存器配置结构。每个MPU区域通过三个寄存器定义：MPU_RBAR（区域基地址寄存器）设置区域起始地址和区域号；MPU_RLAR（区域限制地址寄存器）设置区域结束地址和属性索引；MPU_MAIR（内存属性间接寄存器）通过属性索引指向具体的访问权限和缓存属性配置。图中展示了Region 1、Region 2和Region 3的寄存器映射关系，每个区域可以独立配置访问权限（Access permission）和内存属性（Attribute index）。图片来源：ARM Community。

表6-2 MPU 区域配置示例（ASIL D 系统）

如表6-2所示，ASIL D系统的MPU配置将内存空间划分为多个独立区域，每个区域对应不同的ASIL等级和访问权限。特权模式（OS内核）可以访问所有区域，而用户模式（应用任务）只能访问授权的区域。这种配置有效防止了低ASIL任务对高ASIL数据的非法访问。

6.3 安全监控与看门狗机制

看门狗（Watchdog）是汽车电子系统中最基本的安全机制之一，用于检测和恢复软件故障导致的程序跑飞或死锁。看门狗定时器在系统正常运行时由软件周期性”喂狗”（刷新计数器），如果软件因故障停止喂狗，看门狗超时后将触发系统复位或安全状态转换。ISO 26262-6将看门狗列为推荐的软件安全机制，对于ASIL C/D系统，通常要求使用独立看门狗（外部WDT芯片），而非集成在MCU内部的窗口看门狗。

安全监控器（Safety Monitor）是一种更高级的安全机制，通常以独立软件组件或独立MCU的形式存在，负责监控主通道的安全相关功能。安全监控器与主通道形成异构冗余：主通道执行安全功能，监控器独立计算预期结果并比较实际输出。如果检测到不一致，监控器触发安全状态。这种架构在转向系统和制动系统中广泛应用，如主MCU计算转向角度，监控MCU独立验证转向角度的合理性。

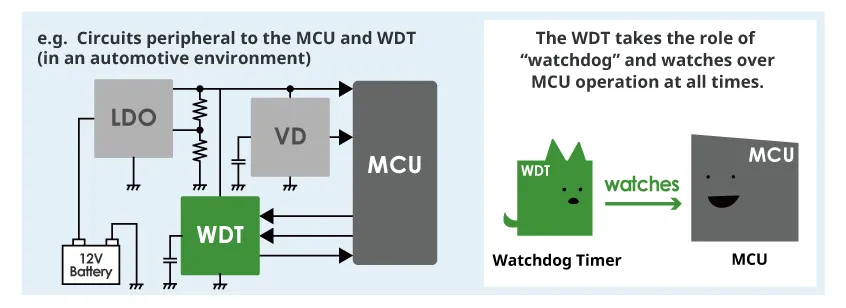

图6-4 汽车MCU看门狗定时器安全机制

图6-4展示了汽车MCU中看门狗定时器的典型配置。左侧电路图显示12V电池通过LDO（低压差稳压器）为MCU和WDT（看门狗定时器）供电，VD（电压检测器）监控电源电压。WDT与MCU之间通过专用信号线交互，MCU周期性向WDT发送喂狗信号。右侧示意图形象化展示了WDT”监视”MCU运行的概念：WDT作为”看门狗”持续监控MCU的操作状态，一旦检测到异常（如喂狗超时），立即触发复位或安全响应。图片来源：ABLIC Inc。

表6-3 看门狗类型与适用场景对比

如表6-3所示，不同类型的看门狗适用于不同的安全等级和应用场景。ASIL D系统通常要求外部独立看门狗，以确保即使MCU完全失效也能触发安全响应。问答式看门狗进一步提高了安全性，要求MCU不仅周期性喂狗，还需提供正确的应答序列。
