软件定义网络 SDN 系列 · 第 11 讲软件定义广域网 SD-WAN

发布时间：2026-09-16 03:07:28 最近访问：2026-09-16 03:07:27

软件定义网络 SDN 系列 · 第 11 讲

软件定义广域网 SD-WAN

极简开局 · 智能选路 · 广域优化 · 一体管控

上一讲我们完成了园区网三部曲，本讲把视野从园区拉到广域网：企业分支越来越多、Internet 与 5G 链路越来越普及，传统 MPLS 专线贵、开通慢、管理难的矛盾日益突出。SD-WAN 恰逢其时——本讲以华为 iMaster NCE-WAN 为例，从开局、组网、流量策略、广域优化到安全与运维，完整过一遍 SD-WAN 的能力全景。

一、为什么是 SD-WAN：企业广域互联的破局者

Gartner 定义的 SD-WAN 四大特点，恰好对应传统 WAN 的四大痛点：

Gartner 定义的四大特点	对应的传统 WAN 挑战
① 支持混合链路接入（MPLS、Internet、LTE 等）	专线独占，新链路类型无法纳入统一承载
② 支持动态链路调整，保障关键应用体验	链路质量波动无法感知，关键应用与普通业务混跑
③ 支持 VPN 及增值业务（WOC、FW 等）	分支需逐台叠加安全/加速设备，成本高
④ 企业 WAN 管理简单	多厂商多设备命令行管理，依赖专家经验

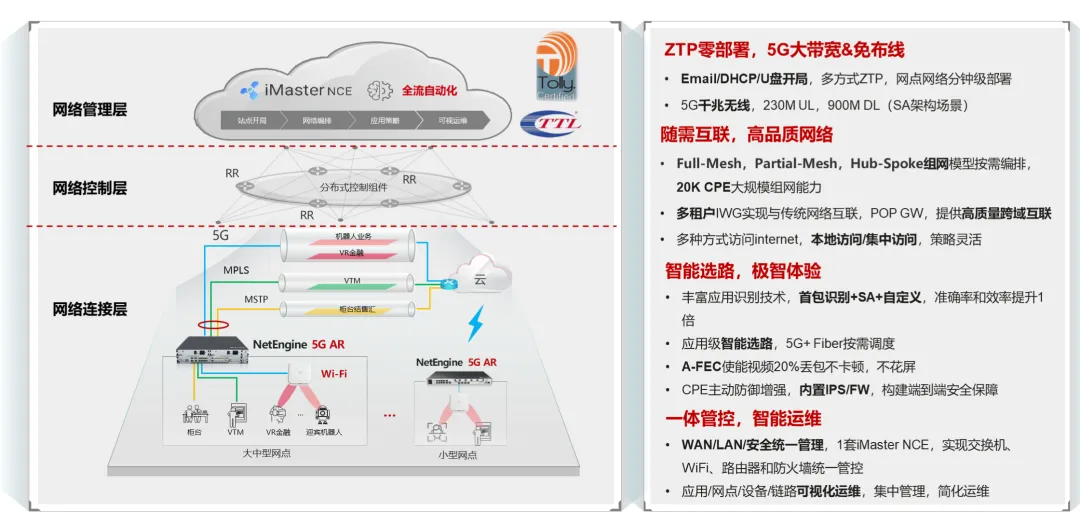

华为 SD-WAN 方案围绕五条主线展开：

① ZTP 零部署，5G 大带宽免布线——Email/DHCP/U 盘多方式开局，网点网络分钟级部署；5G 千兆无线（SA 架构下 230M 上行 / 900M 下行）；

② 随需互联，高品质网络——Full-Mesh / Partial-Mesh / Hub-Spoke 按需编排，20K CPE 大规模组网；多租户 IWG 打通传统 MPLS 网络；

③ 一体管控，智能运维——1 套 iMaster NCE 统一管控交换机、WiFi、路由器和防火墙，应用/网点/设备/链路可视化；

④ 智能选路，极智体验——首包识别+SA+自定义应用识别（准确率与效率提升 1 倍），应用级智能选路，A-FEC 使视频 20% 丢包不卡顿；

⑤ 端到端安全——CPE 主动防御增强，内置 IPS/FW。

承载这一切的"大脑"是 iMaster NCE-WAN——广域网络自动驾驶网络管理控制系统，三大能力域覆盖可视、自动化与智选：

能力域	关键能力
可视化	多维状态可视（50+ 报表、数字大屏，应用/链路/站点/整网）；拓扑一站式运维：逻辑&物理网络互视、一键排障
全流程自动化	即插即用开局；灵活组网（20+ 组网编排能力，可平滑演进到 LAN-WAN 融合管理）；应用智能选路；广域优化策略（A-FEC、逐包负载分担、多路包复制）
应用策略智选	基于意图的全自动应用体验保障

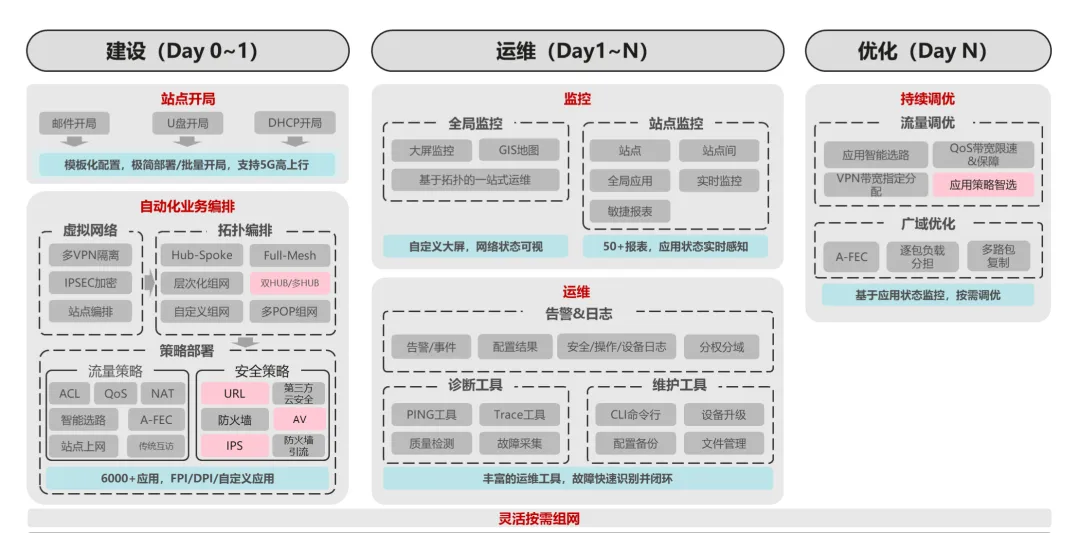

从网络生命周期看，NCE-WAN 覆盖建设（Day 0~1）→ 运维（Day 1~N）→ 优化（Day N）全景，并提供 150+ 标准化北向 API，与第三方系统快速集成：

二、开局与组网：从 3 周到分钟级

1. 极简部署：单站点开局 30 分钟 → 3 分钟

传统方式开局：单站点需 30 分钟，多个页面跳转、依赖个人经验、易出错。向导式模板开局：1 个页面端到端完成配置，单站点仅需 3 分钟，同类站点可批量开局——策略部署、站点开局、拓扑编排、运维监控一站多用。

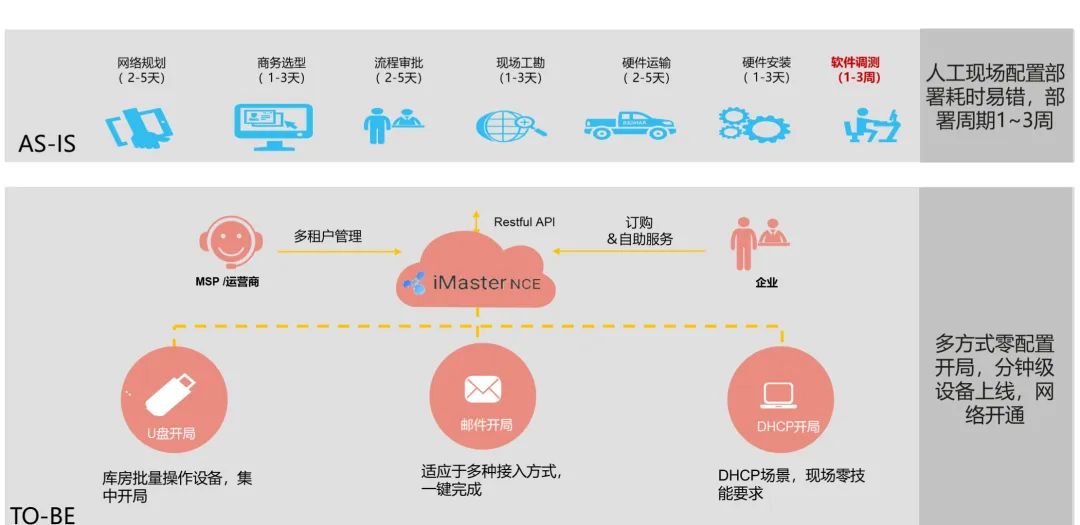

2. ZTP 零配置开局：部署周期从 1~3 周压缩到分钟级

传统站点建设是一条"串行长链"：商务选型（1-3 天）→ 网络规划（2-5 天）→ 流程审批（2-5 天）→ 现场工勘（1-3 天）→ 硬件运输（2-5 天）→ 硬件安装（1-3 天）→ 软件调测（1-3 周），人工现场配置耗时易错。SD-WAN 通过多方式零配置开局，实现分钟级设备上线，MSP/运营商还可以库房批量操作设备、集中开局：

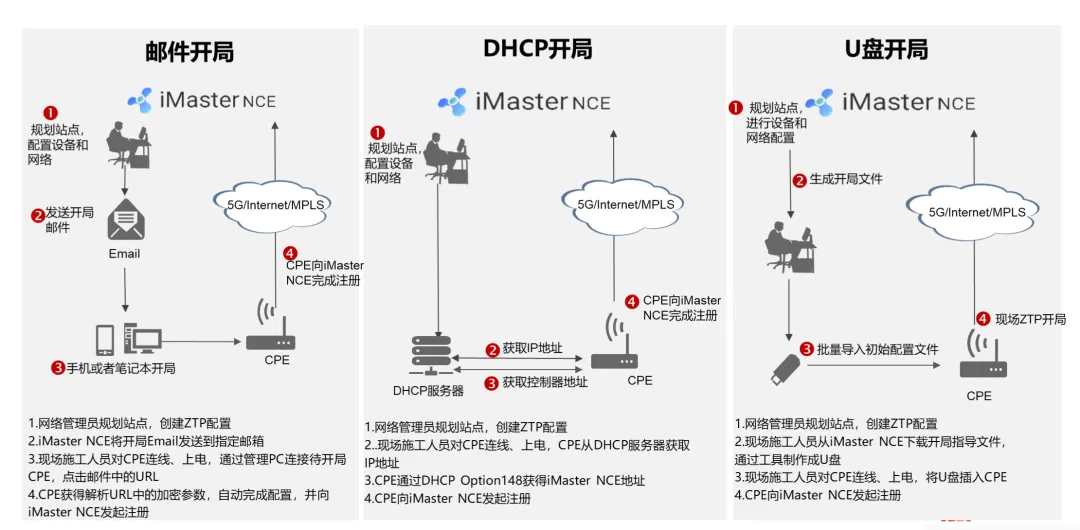

三种开局方式覆盖不同现场条件：

开局方式	关键步骤	适用场景
邮件开局	NCE 将开局 Email 发到指定邮箱 → 现场 CPE 连线上电 → 管理 PC 点击邮件中 URL → CPE 解析加密参数自动完成配置并注册	可用管理 PC 的站点
DHCP 开局	CPE 连线上电 → 从 DHCP 服务器获取 IP → 通过 DHCP Option148 获得 iMaster NCE 地址 → 注册	现场零技能要求
U 盘开局	从 NCE 下载开局指导文件制成 U 盘 → CPE 连线上电插入 U 盘批量导入初始配置 → 注册	批量网点、多种接入方式一键完成

3. 灵活组网：五种拓扑自由编排

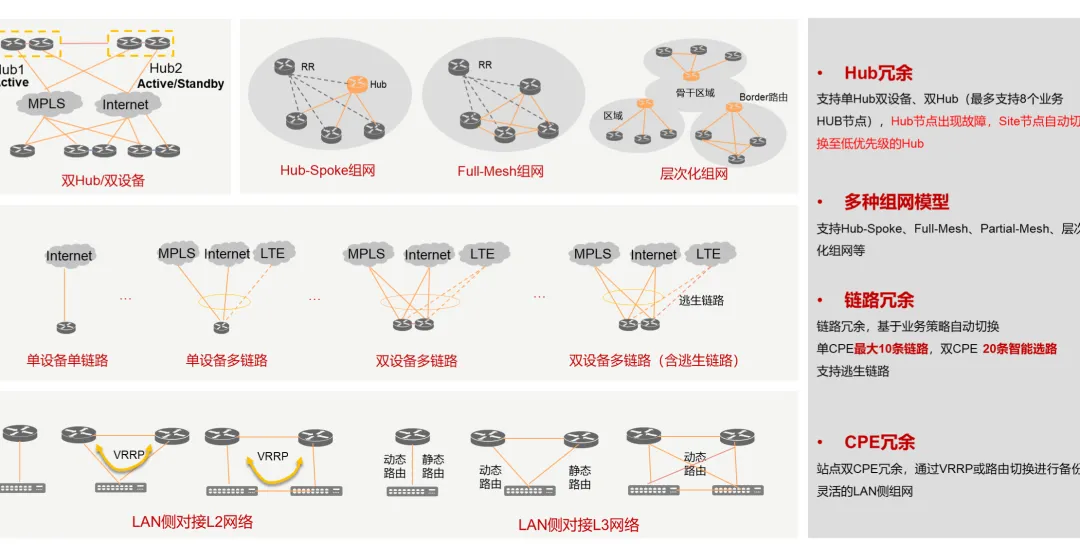

组网能力围绕四个维度展开：多种组网模型（Hub-Spoke、Full-Mesh、Partial-Mesh、层次化组网）；Hub 冗余（支持单 Hub 双设备、双 Hub——最多支持 8 个业务 HUB 节点，Hub 故障时 Site 自动切换至低优先级 Hub）；CPE 冗余（站点双 CPE 通过 VRRP 或路由切换备份）；链路冗余（单 CPE 最大 10 条链路、双 CPE 20 条智能选路，支持逃生链路，LAN 侧灵活对接 L2/L3 网络）：

4. 多中心互联：8 个业务 HUB + 2 个分支互联 HUB

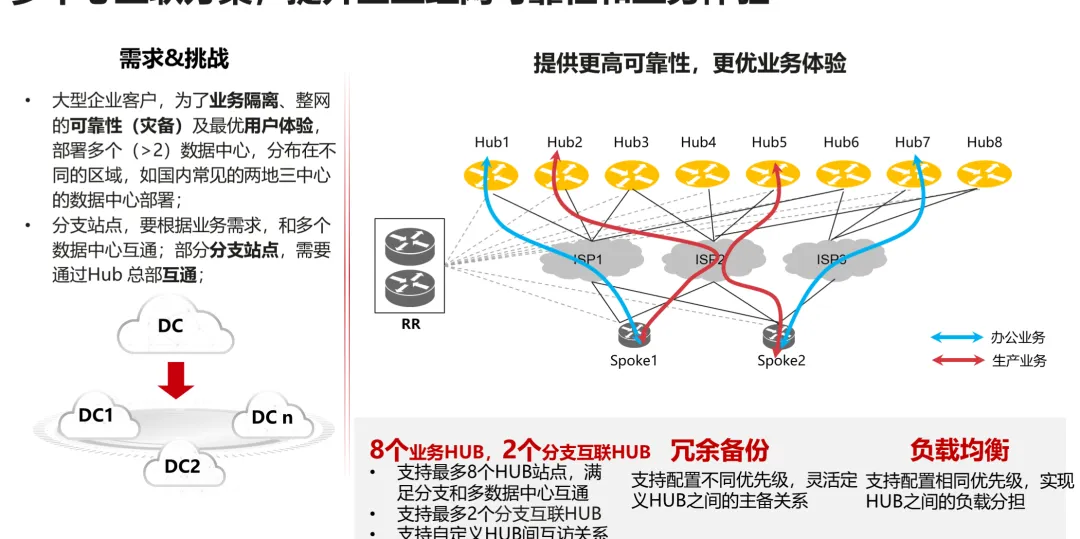

大型企业常见"两地三中心"部署：分支要按业务需求与多个数据中心互通，部分分支还要经 Hub 总部互通。方案支持最多 8 个 HUB 站点（满足分支和多数据中心互通）、最多 2 个分支互联 HUB，并支持自定义 HUB 间互访关系——配置不同优先级灵活定义主备关系（冗余备份），配置相同优先级实现负载分担：

三、流量策略：把每一条链路都用对

1. 层次化 QoS：三级调度，精细化服务质量保证

企业部门重要性各不相同，如何既给不同业务差异化服务质量，又给各部门不同的带宽保障？答案是三层策略叠加：

基于应用的策略——流分类（IP 五元组、应用组、DSCP）+ 流动作（队列优先级调度、带宽限速 CAR & Shaping、重标记 DSCP）；

基于 VPN 的策略——VPN 间设定占用物理链路总带宽的比例，VPN 内设定本地出局与 Overlay 隧道间的带宽分配比例；

基于接口的策略——设定接口带宽限速。

2. 应用智能选路（SPR）：关键应用体验可保障

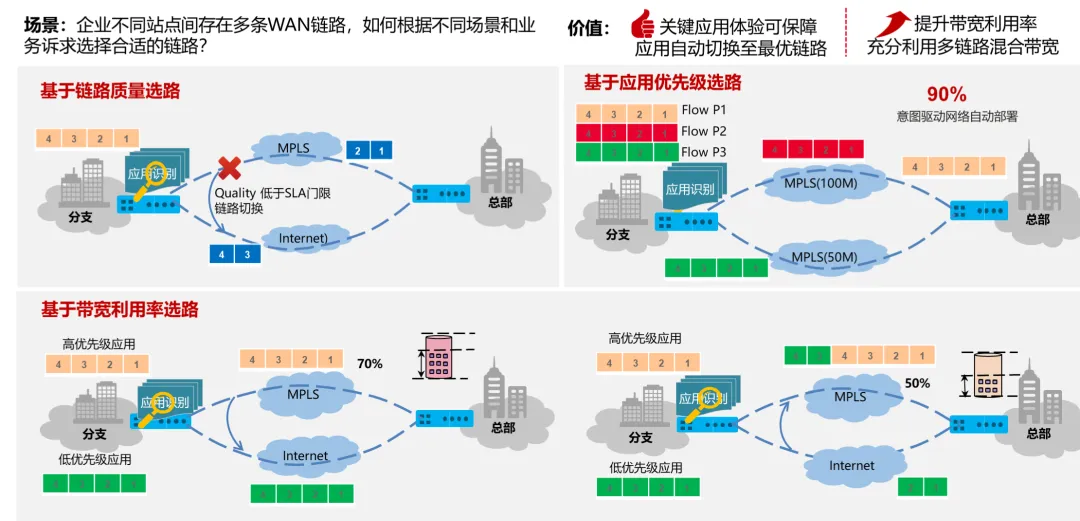

企业不同站点间往往存在多条 WAN 链路，怎么选？SPR 按三个维度选路：基于带宽利用率（让：利用率>70% 可配置时低优先级业务避让高优先级业务；回：利用率<50% 可配置时回切）、基于应用优先级、基于链路质量（质量低于 SLA 门限自动切换链路）。价值：意图驱动自动部署、充分利用多链路混合带宽、应用自动切换至最优链路：

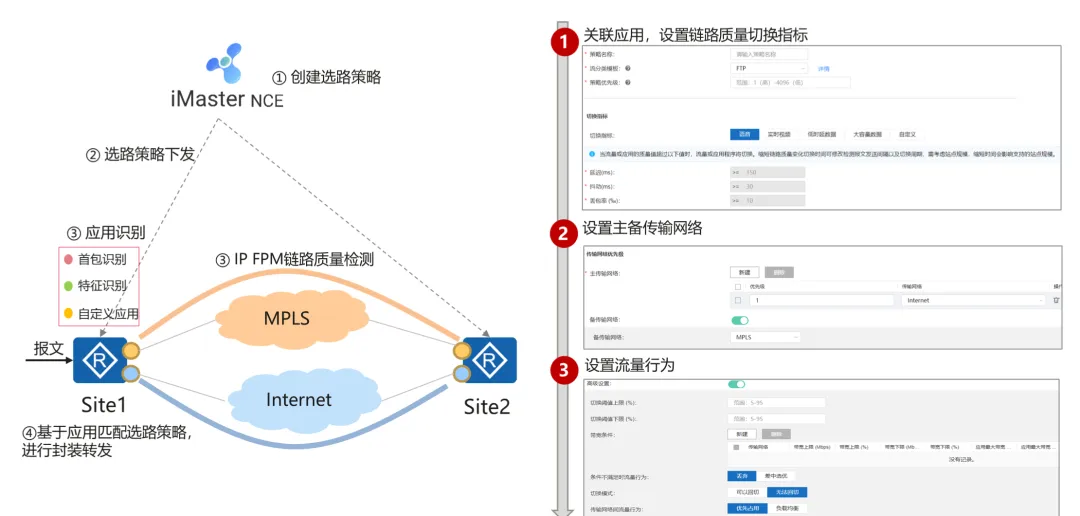

一条选路策略从创建到生效的完整流程：

步骤	操作内容
① 创建选路策略	关联应用，设置链路质量切换指标
② 策略下发	设置主备传输网络
③ 流量行为	报文到达后应用识别 + IP FPM 链路质量检测，基于应用匹配选路策略进行封装转发

3. Internet 访问：本地出局 or 集中出局？

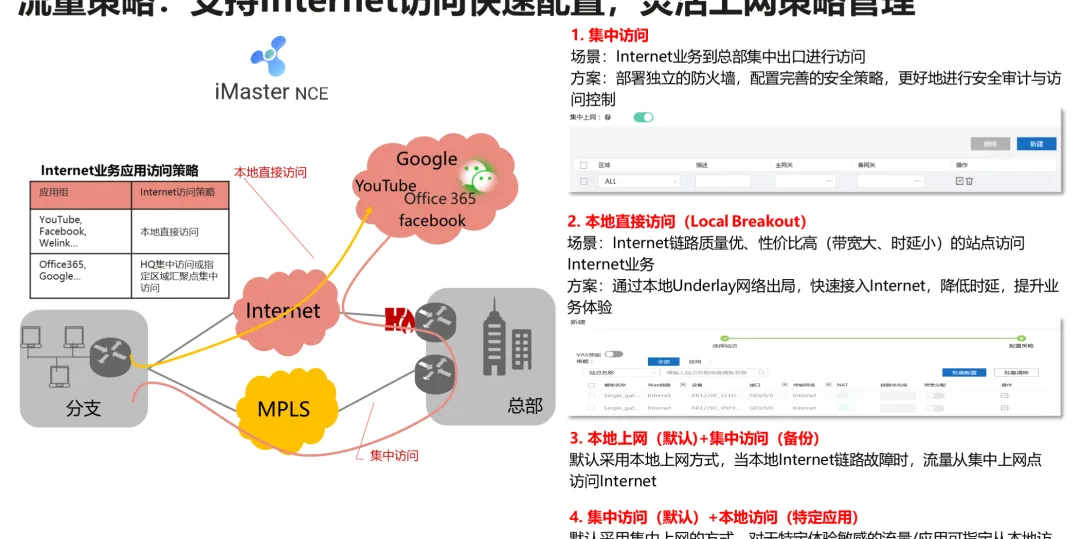

分支上网流量往哪走，四种组合按需选择：

模式	场景与方案
① 集中访问	Internet 业务到总部集中出口访问；部署独立防火墙、完善安全策略，便于安全审计与访问控制
② 本地直接访问	适用于 Internet 链路质量优、性价比高的站点；本地 Underlay 出局快速接入，降低时延
③ 本地(默认)+集中(备份)	默认本地上网，本地链路故障时切换为集中上网点访问
④ 集中(默认)+本地(特定)	默认集中上网，体验敏感的应用指定从本地访问

4. 传统 MPLS 分支互通：IWG 联接双域，平滑演进

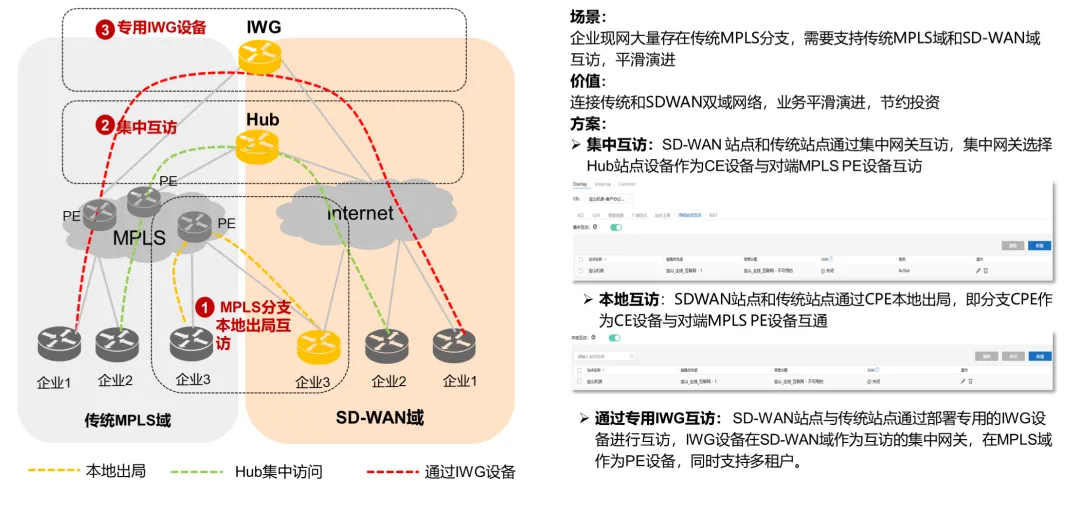

企业现网大量存在传统 MPLS 分支，SD-WAN 提供三种互访方式：集中互访（Hub 站点设备作为 CE 与对端 MPLS PE 互访）、本地互访（分支 CPE 作为 CE 本地出局）、专用 IWG 设备互访（IWG 在 SD-WAN 域作为集中网关、在 MPLS 域作为 PE，支持多租户）——连接双域网络，业务平滑演进，节约投资：

5. ACL 策略：站到站流量的过滤闸门

需要阻断员工访问特定网站、或防止外部特定流量进入内网时：创建流分类模板（按五元组等匹配报文）→ 创建 ACL 策略（定义优先级与 permit/deny 规则）→ 在 Underlay 的 LAN 口或 Overlay 的 WAN 口入方向配置，按优先级从高到低依次匹配过滤。

四、广域优化三板斧：不卡顿、不空闲、不丢包

1. A-FEC 自适应前向纠错：20% 丢包视频不卡顿

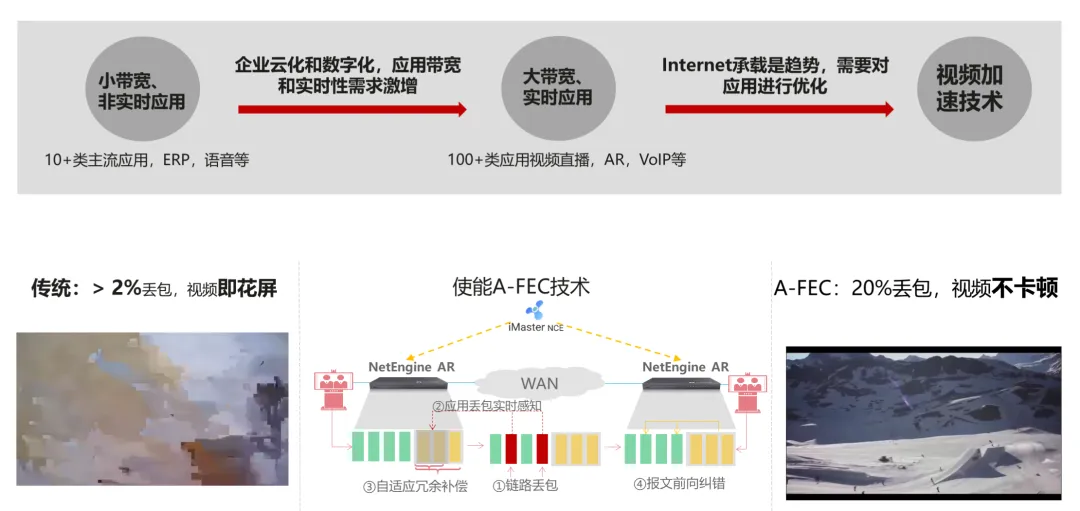

企业云化和数字化带来大带宽、实时应用激增（100+ 类视频直播、AR、VoIP），Internet 承载成为趋势，必须对应用优化。传统网络 >2% 丢包视频即花屏；使能 A-FEC 后，通过链路丢包检测 → 应用丢包实时感知 → 自适应冗余补偿 → 报文前向纠错四步闭环，20% 丢包视频不卡顿：

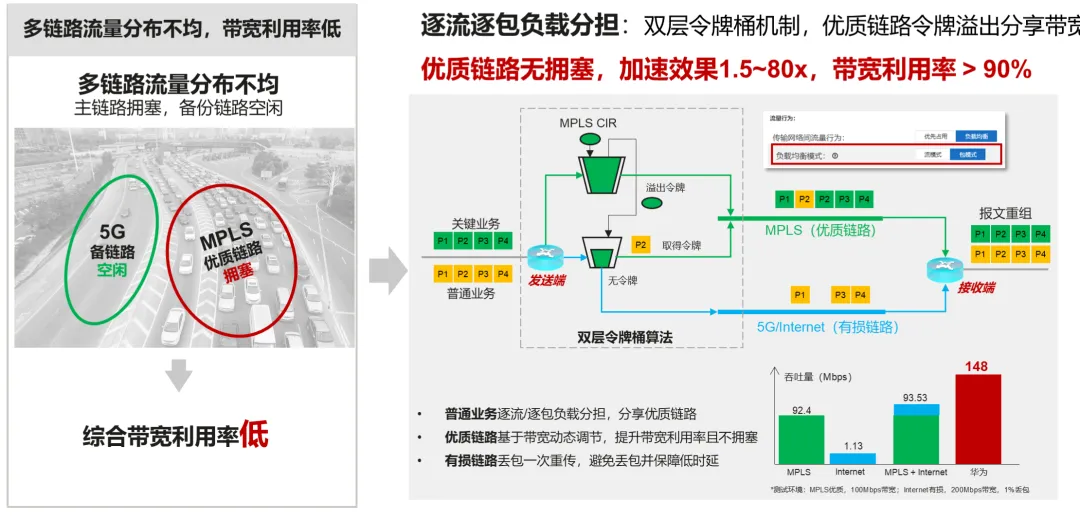

2. 逐流/逐包负载分担：带宽利用率 > 90%

多链路流量分布不均是常态：主链路（MPLS）拥塞、备链路（5G）空闲，综合带宽利用率低。逐流逐包负载分担采用双层令牌桶机制——普通业务逐流/逐包分担分享优质链路、优质链路基于带宽动态调节且不拥塞、有损链路丢包一次重传避免丢包并保障低时延。实测优质链路无拥塞时加速效果 1.5~80 倍，带宽利用率 > 90%：

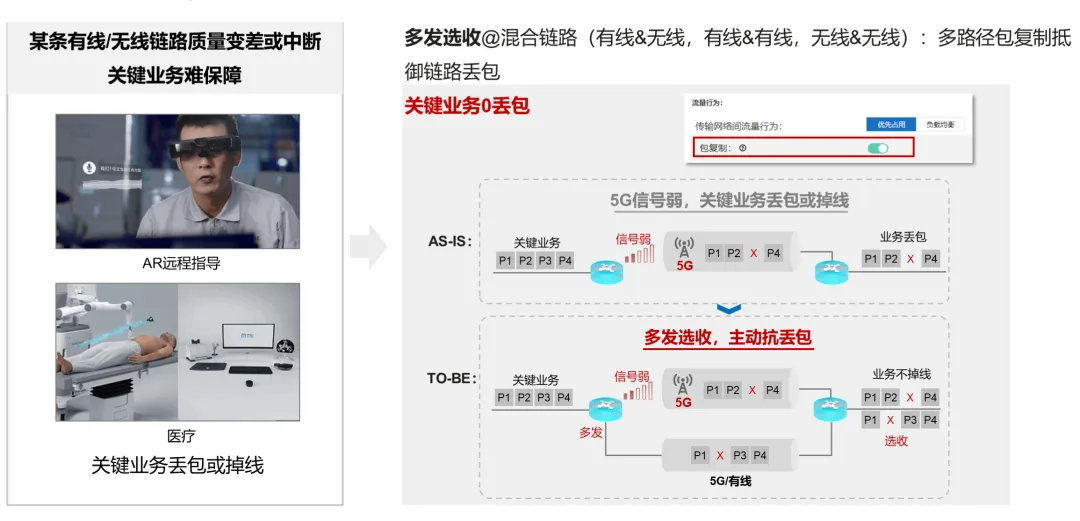

3. 多发选收：关键业务 0 丢包

当某条有线/无线链路质量变差或中断，AR 远程指导、远程医疗这类关键业务可能丢包或掉线。多发选收支持混合链路（有线&无线、有线&有线、无线&无线）多路径包复制抵御链路丢包，实现关键业务 0 丢包：

五、应用策略智选：从"盲人摸象"到全自动

网络规模和复杂度剧增后，传统应用体验保障已力不从心——配置复杂易出错、人为经验难决策、策略效果难评估。三个真实写照：

A 企业：办事处覆盖国家 100+、应用 600+、每天百万级会话数；

B 集团：全网应用 1000+，链路与应用"剪不断理还乱"，保险起见只能扩带宽，结果利用率低、体验差；

C 银行：全年变更 14000+ 次，人为配置误操作导致网络中断 40 分钟重大事故。

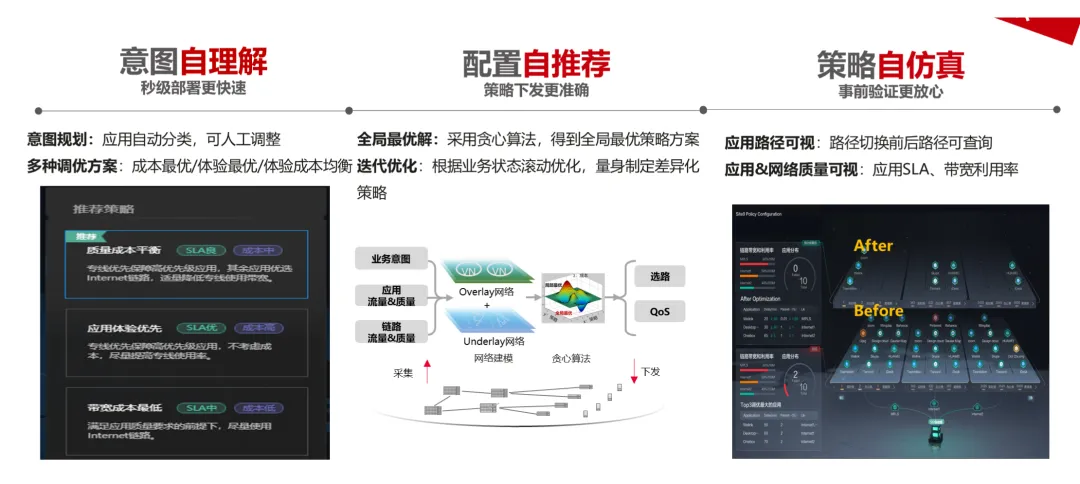

应用策略智选基于意图实现全自动体验保障，三大能力各管一段：

能力	关键机制
意图自理解秒级部署更快速	意图规划：应用自动分类、可人工调整；多种调优方案：成本最优/体验最优/体验成本均衡
配置自推荐策略下发更准确	全局最优解：贪心算法求全局最优策略；迭代优化：按业务状态滚动优化，量身制定差异化策略（业务意图+应用/链路流量质量 → 网络建模 → 选路/QoS 下发）
策略自仿真事前验证更放心	应用路径可视：切换前后路径可查询（Before/After 对比）；应用&网络质量可视：应用 SLA、带宽利用率

六、安全策略：从 CPE 到平台的多层防线

1. 内置安全能力：防火墙 / URL / IPS / AV

策略	能力要点
防火墙策略	出入方向防火墙列表，自定义域间访问策略（包过滤）；缺省 trust→untrust 为 permit、untrust→trust 为 deny
URL 策略	黑/白名单 + 自定义策略；预定义分类特征库约 20 万条；支持远程查询、本地实时更新，规范上网行为
IPS 策略	防御应用层攻击（缓冲区溢出、木马、蠕虫等）；1600+ 特征库、90%+ 检出率；特征库在线升级
AV 策略	检测网络中传输的文件、过滤病毒；最大 500+ 特征库；快速扫描模式性能消耗小；在线升级实时更新签名
第三方云安全	灵活连接第三方云安全能力

2. 防火墙引流：总部统一管控

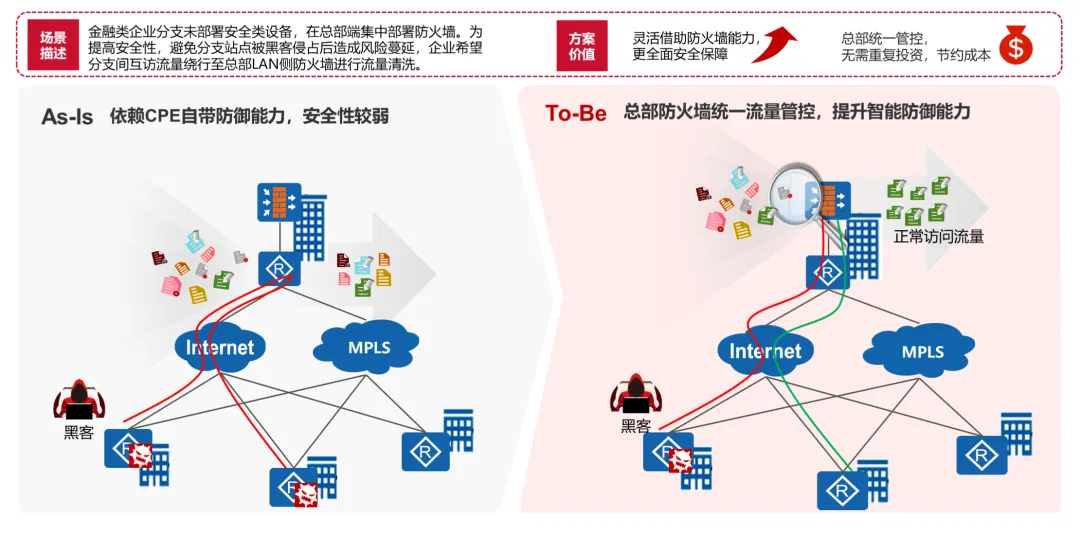

金融类企业分支往往未部署安全设备，仅靠 CPE 自带防御能力安全性较弱。方案把分支互访流量绕行至总部 LAN 侧防火墙集中清洗，避免分支被黑客侵占后风险蔓延——总部统一管控、无需重复投资，同时更全面的安全保障：

3. 平台自身安全：安全分域 + 分权分域

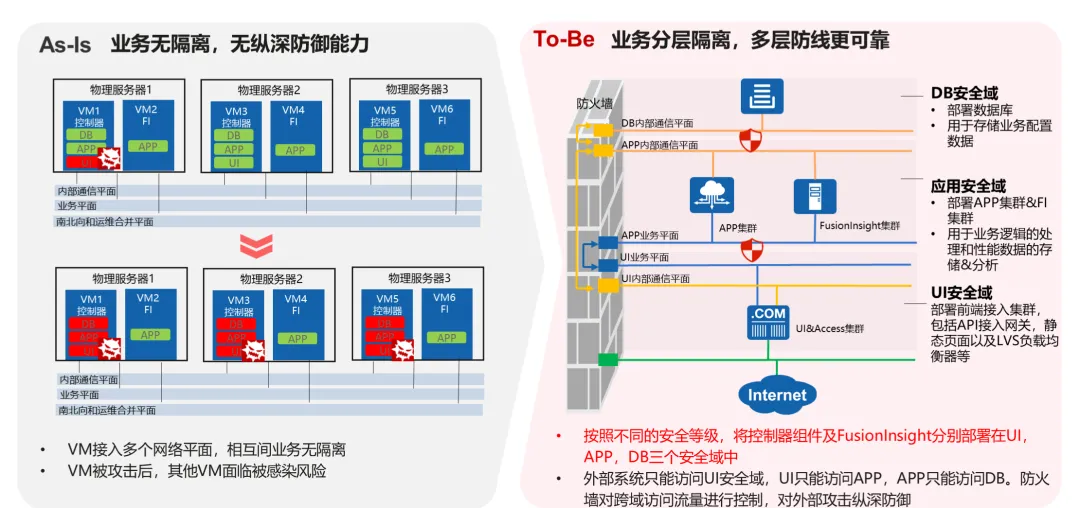

控制器平台本身按安全等级分层部署：组件与 FusionInsight 分别落在 UI、APP、DB 三个安全域，访问关系单向收敛（外部只能访问 UI，UI 只能访问 APP，APP 只能访问 DB），防火墙对跨域流量控制，对外部攻击纵深防御；管理面则按"谁可以执行什么操作"（分权）与"谁可以看到哪些资源"（分域）双维度授权——权责清晰，减少干扰，避免误操作：

七、监控&运维：看得见，才管得住

NCE-WAN 的运维体系覆盖日常监控、故障诊断、例行维护三大块：监控侧有 GIS 地图、大屏监控、50+ 敏捷报表；诊断侧有 Ping/Trace、应用质量检测、故障信息采集、表项查询；维护侧支持设备升级、配置文件管理、备份恢复、网络巡检与远程登录。

1. 站点监控报表：多维度掌控状态与趋势

全网站点维度看健康度概况、拓扑/设备/链路/应用统计；单站点维度下钻到链路（LQM、时延/抖动/丢包率、吞吐量、带宽使用率）与应用（AQM、时延/抖动/丢包率、吞吐量、带宽使用率）。针对"链路切换事件频繁、日志量大信息零散"的痛点（某企业平均每站点一天 300+ 条 SPR 切换事件），SPR 切换事件统计提供全网/站点多维度统计，支撑链路质量改善与选路策略优化。

2. 拓扑一站式运维：逻辑→物理双层互视

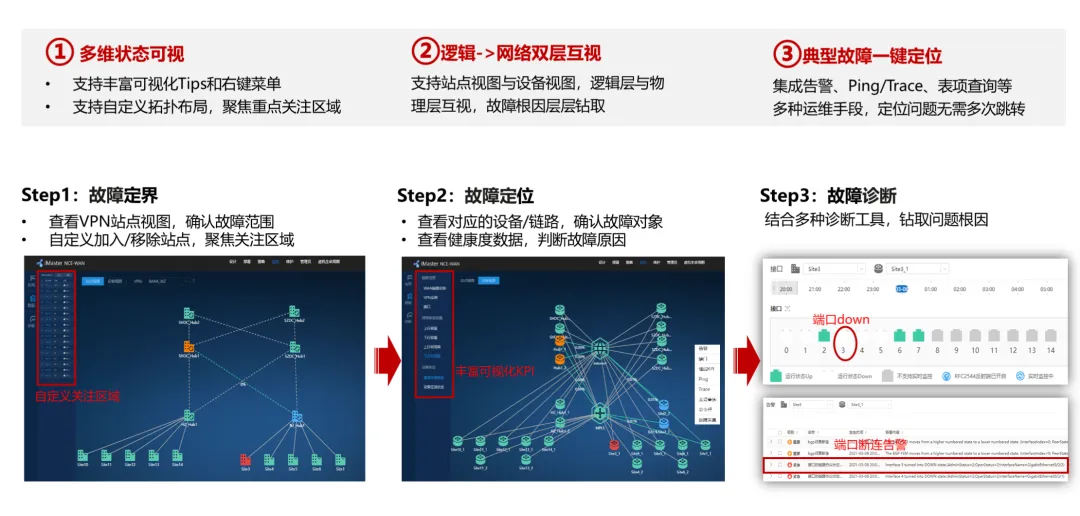

三大能力：多维状态可视（丰富可视化 Tips 和右键菜单、自定义拓扑布局）；逻辑→网络双层互视（站点视图与设备视图、逻辑层与物理层互视，故障根因层层钻取）；典型故障一键定位（集成告警、Ping/Trace、表项查询等多种运维手段）。三步闭环：故障定界（站点视图确认范围）→ 故障定位（设备/链路+健康度数据判断原因）→ 故障诊断（多种诊断工具钻取根因，如端口 down 断连告警）：

3. 数据与日志：秒级采集 + 多类型日志

站点间链路质量、链路流量与端口流量支持 10 秒级实时监控可视化（最大 300 个实时监控任务并发）；敏捷报表拖拽式创建（excel/pdf 导出），可视化仪表盘关联多维度 KPI；日志经 syslog 通道（UDP/TLS）上报 Log server，覆盖安全/操作/设备日志，支撑系统监控与问题定位；告警支持当前/历史查看、清除/屏蔽、邮件通知与转储定制（断电、重启、业务中断等告警项）。

4. LAN-WAN 深度融合：一个平台管到底

CloudCampus 解决方案支持 LAN/WAN 一体管控：融合的部署（WAN 出口互联 + LAN 园区配置 + LAN-WAN 接口路由 + WAN 流量策略一站式部署）、融合的策略、融合的运维；同时保留丰富的 SD-WAN 策略（应用识别、智能选路、QoS 精细化调度），支持集群或单机版部署——一个平台降低客户投资。

小结：SD-WAN 用"零配置开局 + 灵活组网"解决建网慢，用"智能选路 + 广域优化"解决体验差，用"一体管控 + 智能运维"解决管理难——企业广域网从"专线互联"走向"软件定义"的关键一步。
