各位备考软考系统架构设计师的小伙伴，大家好！
继续案例分析‑软件工程篇更新！本集一次性更新 3 集内容：UML 用例图、类图、顺序图。UML 是案例分析高频出题板块，用例图三大关系、类图六种关系（聚合 / 组合辨析）、顺序图消息与组合片段均为历年真题常客。
完整梳理 UML 静态图、动态图两大分类；用例图三要素、包含 / 扩展 / 泛化关系、用例规约九要素；类 & 对象图、实体 / 控制 / 边界三类类、类图六种关系，重点区分聚合与组合生命周期；顺序图四类型消息、五大元素、opt/alt/par/loop/break组合片段，配套多道历年案例真题，整理答题判断口诀。
📚软件工程篇・2‑2~2‑4 集内容大纲
✅UML 总图分类
▪静态图（结构图）7 种：类对构部制包组；动态图（行为图）7 种：用顺通状活定概
▪考试两大重点：类图（静态结构）、用例图（功能需求）

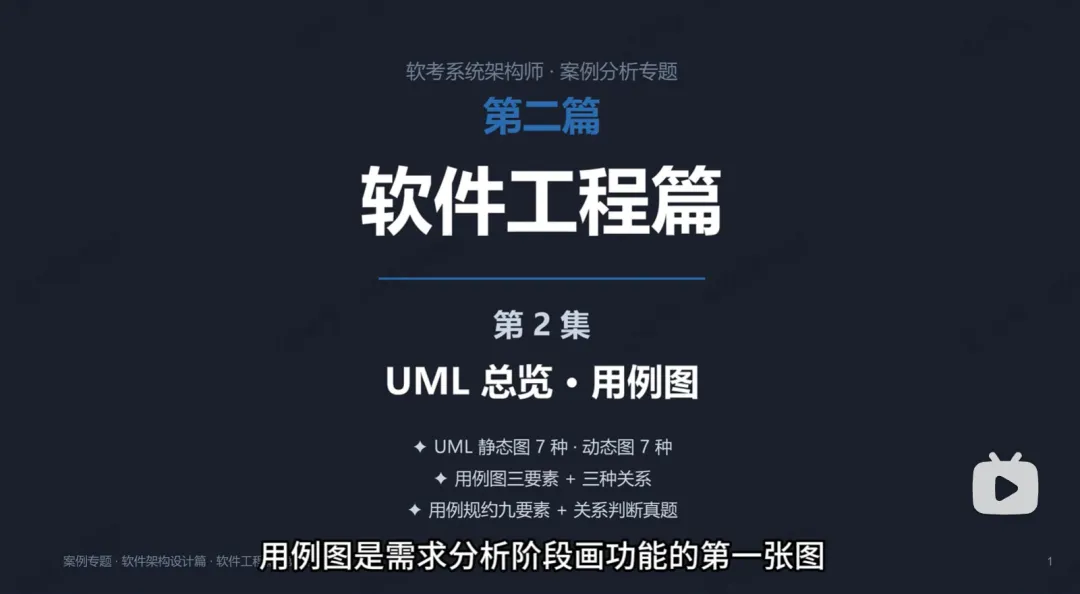

✅2‑2 集｜用例图
▪三要素：参与者 Actor、用例、相互关系；参与者位于系统外部；用例是完整功能，不是单步操作
▪🔥三大用例间关系：包含 include：必走、公共复用；扩展 extend：有条件、可选触发；泛化：父子继承关系 > 注意：包含、扩展箭头均指向被复用的一方
▪用例规约九要素：名称、ID、角色、说明、前置条件、基本事件流、其他事件流、异常事件流、后置条件；可补充非功能需求、优先级

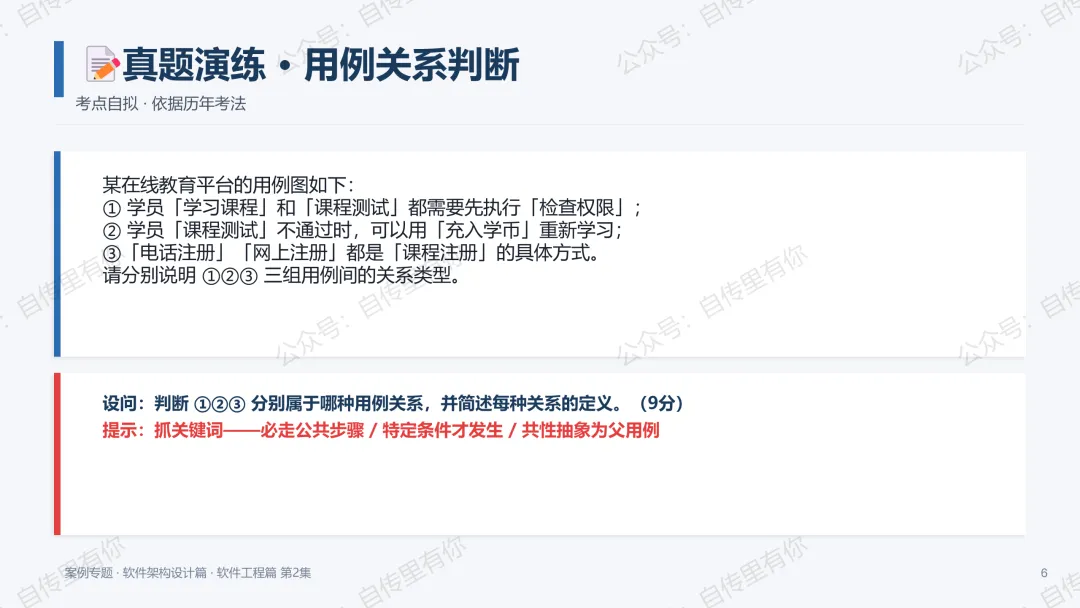

▪真题：在线教育场景，判断包含 / 扩展 / 泛化三种关系

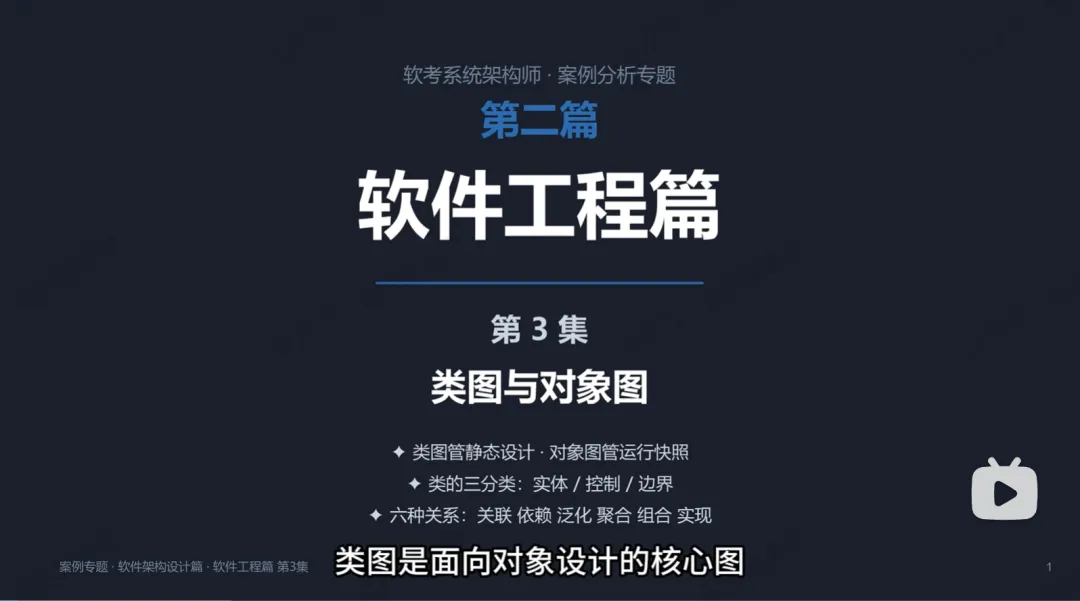

✅2‑3 集｜类图 & 对象图
▪类图：描述类与静态关系（设计图纸）；对象图：类图实例，某时刻快照（现场实例）
▪类三分类：实体类（业务数据）、控制类（业务流程）、边界类（内外交互接口界面）；类比：实体 = 食材，控制 = 厨师，边界 = 服务员
▪🔥类图六种关系：关联（实线）、依赖（虚线箭头）、泛化（虚线空心三角‑父类）、实现（虚线空心三角‑接口）、聚合（空心菱形，整体‑部分可独立存活）、组合（实心菱形，同生共死，整体消亡部分随之消亡） > 口诀：空心聚合可散伙，实心组合同生死；菱形画在整体端

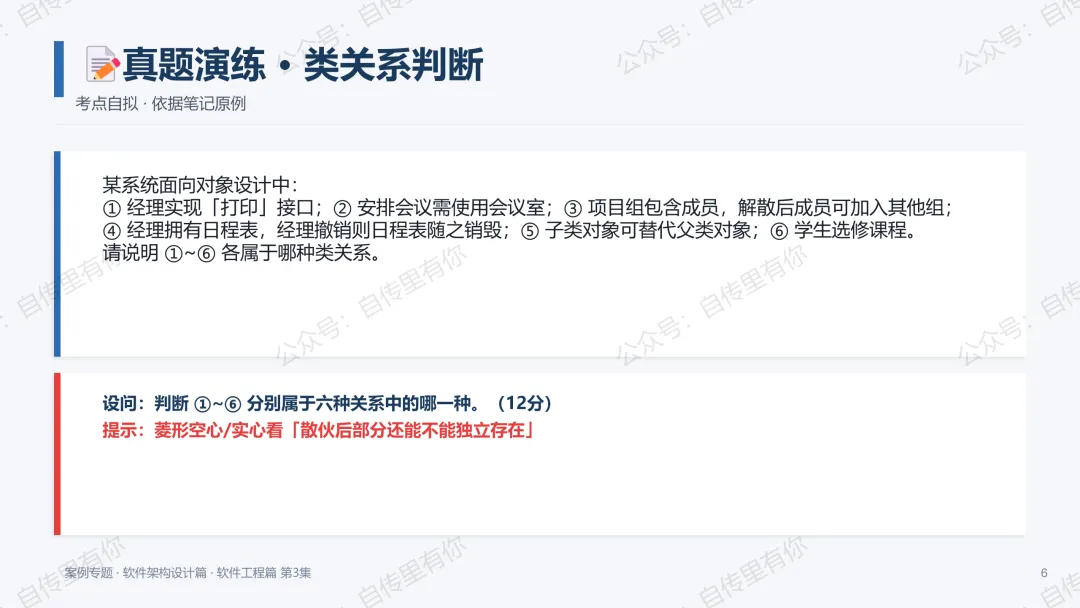

▪真题：六种场景快速判别类之间关系

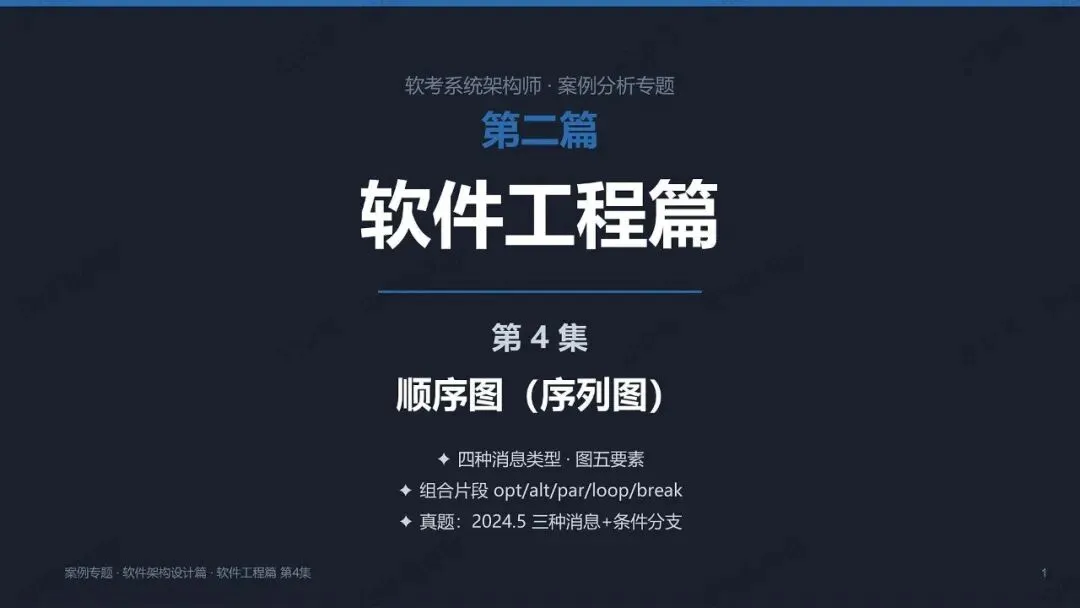

✅2‑4 集｜顺序图（序列图）【2024 上半年考过】
▪定义：侧重消息传递时间先后顺序的交互图；看时间顺序选顺序图，看对象结构选通信图
▪四种消息：同步消息（阻塞等待返回）、异步消息（发完继续执行不等待）、返回消息、自调用消息
▪五大元素：对象、生命线、激活（控制焦点）、消息、交互片段

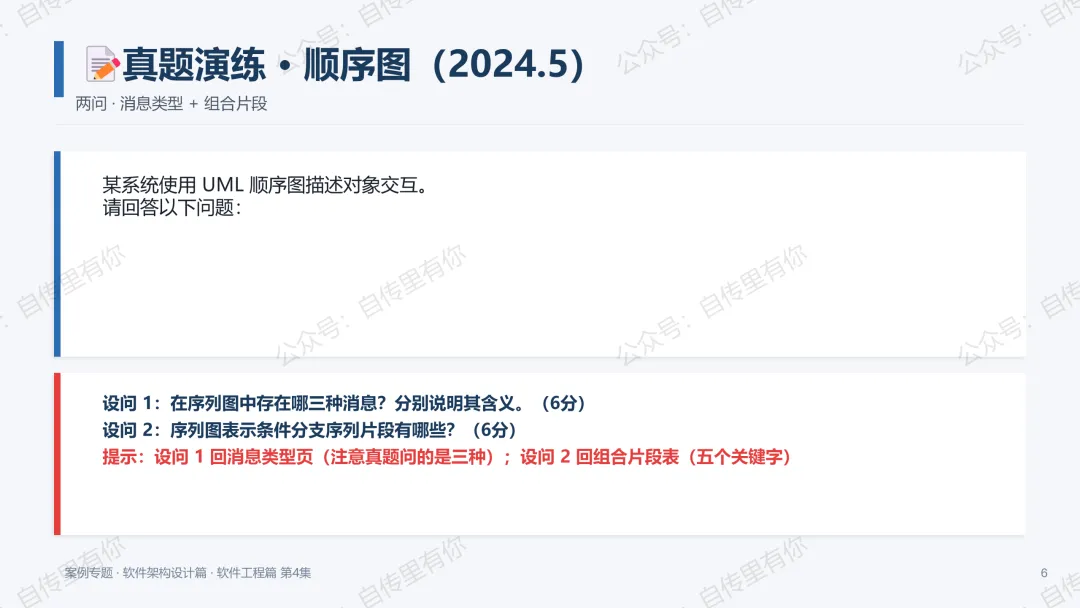

▪🔥组合片段 5 个关键字，口诀：偶爱怕路破 opt 可选 (if 无 else)、alt 互斥分支 (if‑else/switch)、par 并行、loop 循环、break 中断跳出 ▪2024 上半年真题精讲：消息类型、组合片段简答题
🔴必背提示：聚合、组合的生命周期区别是高频坑；用例图包含 / 扩展不要搞反箭头；顺序图 opt‑alt‑par‑loop‑break 记牢口诀，案例简答直接默写。
📖学习建议
👉观看渠道：B 站搜索【自传‑软考架构师】，进入合集「案例分析‑软件工程篇」观看。
💡推荐学习路径：
用例图做题：必走公共步骤选包含；条件触发才执行选扩展；父子继承选泛化；箭头指向被复用方； 聚合组合判断：分开还能活 = 聚合；整体消失部分也消失 = 组合； 顺序图分清：看消息先后时间线用顺序图；组合片段背口诀 “偶爱怕路破”； 案例大题：尽量使用教材术语分点作答，踩关键词拿分。
⚠️案例高频坑提醒：
①参与者 Actor 一定在系统外部，不是系统内部模块；用例是完整功能，输入密码不属于用例；
②聚合空心菱形，部分对象可以脱离整体独立存在；组合实心菱形，同生共死；
③包含、扩展箭头方向极易写反，箭头指向被包含、被扩展的用例；
④顺序图 alt 是互斥分支，par 是并行执行，不要混淆。
公众号回复【思维导图】获取全集 XMind；回复【B 站课件】获取全部配套课件。
UML 概念多，关系符号极易混淆，欢迎 B 站评论区、公众号留言交流。
下一集软件工程篇：通信图、状态图、活动图，敬请期待！祝大家备考稳步向前，攻克案例大题！
