手机拍照为什么不再＂拉风箱＂:对焦从纯软件试错到专用硬件

导读早期手机拍照，镜头会明显来回抽动、反复"拉风箱"才能合焦；今天的旗舰机抬指即锁。这中间的关键变化不是软件算法突然变聪明，而是对焦从一个只能试错的纯软件闭环，逐步变成了硬件主导的系统：相位像素直接给出"往哪走、走多少"，激光/ToF 在部分机型上直接测物距，AI 负责运动预测和追焦调度。本文从定焦镜头"只能调像距"这个大前提出发，拆开 CDAF、PDAF、全像素相位对焦和激光辅助各自解决了什么问题、边界在哪，并对照工业相机回答一个反直觉的问题：为什么大多数固定安装的工业相机至今不做自动对焦，而 CDAF 这套老算法在工业液态镜头和显微 Z 轴平台上仍在服役。

大前提：我们谈的对焦，发生在一颗定焦镜头里

先把"对焦"和"变焦"分开。

手机主摄、绝大多数电脑摄像头和工业相机，都是定焦镜头：镜片曲率固定，焦距 f 不变。对焦时，音圈马达（VCM，Voice Coil Motor）推动镜片组沿光轴前后移动几十到几百微米，改变的是镜片到传感器的距离——像距 v。它服从最基础的薄透镜成像关系：1/u + 1/v = 1/f。物距 u 一变，像距 v 就得跟着变，像才能恰好成在传感器平面上。

所以整个自动对焦（AF，Auto Focus）问题可以压缩成一句话：在不知道物距 u 的情况下，怎么把像距 v 一次调对。

一个有用的几何画面是：物体反射的光经镜头汇聚，如果汇聚点恰好落在传感器上，物体就是清晰的；如果落在传感器前面或后面，一个点到达传感器时已经散开成一个小圆斑（弥散圆），边缘就糊了。所谓"对上焦"，本质是让某个距离上物体发出的光，刚好在传感器所在的位置汇聚。

还要注意一个容易被忽略的细节：AF 系统找的从来不是"物距"，而是"镜片位置"。系统不知道眼前的人离自己几米，它只知道镜片现在停在哪个马达编码（code）上。物距是在像距调对的那一刻，被成像公式隐式对上的。

理解了这三点，就能看清几代对焦方案的真正分野：它们的区别，全在于给控制器的反馈信号里，包含多少信息。

CDAF：只有一个"清不清楚"的标量，所以只能试

最基础的方案是反差式对焦（CDAF，Contrast Detection AF）：传感器不做任何特殊设计，纯靠图像处理器（ISP）分析画面清晰度，驱动 VCM 移动镜片，找到最清晰的位置。它几乎在所有摄像头上都能跑，因为不需要任何额外硬件。

清晰度怎么量化？离焦在数学上近似于清晰图像和一个高斯模糊核做卷积，而模糊是低通滤波——离焦越严重，图像里的边缘、纹理这些高频成分衰减得越狠。反过来，图像高频能量随离焦程度单调下降，在合焦点取得全局最大值。于是只要设计一个函数给画面"高频含量"打分，这个分数（FV，Focus Value，清晰度评价值）就会在合焦位置出现一个尖峰，搜峰值等于找合焦。

这类 FV 函数的常见选择，是在四个工程指标之间做取舍：单峰性（不能有局部假峰）、灵敏度（峰附近要陡、定位才准）、抗噪性（暗光下噪声本身就是高频）、计算复杂度（要在嵌入式芯片上每帧几十毫秒内出结果）。

Tenengrad：用 Sobel 算子算两个方向的梯度平方和，一阶微分加了平滑，抗噪和精度折中得好，卷积乘加结构容易在 ISP/DSP 上行缓存流水线化，是工业界最常用的默认选择。

Laplacian：二阶导数算子，对高频更敏感，峰值更尖锐、定位更准，但二阶微分同时把高频噪声放大得更狠，弱光下 FV 曲线毛刺多，容易产生虚假峰值。

Brenner：隔一个像素做差分再平方，没有卷积、没有多方向计算，计算量最小，常见于算力紧张的低成本嵌入式平台，代价是抗噪和精度都一般。

Variance：直接统计灰度方差，不做微分，对单像素噪声不敏感、抗噪最好，但全局统计量峰形平缓，峰值附近镜片移动不少、分数却几乎不变，定位精度最差。

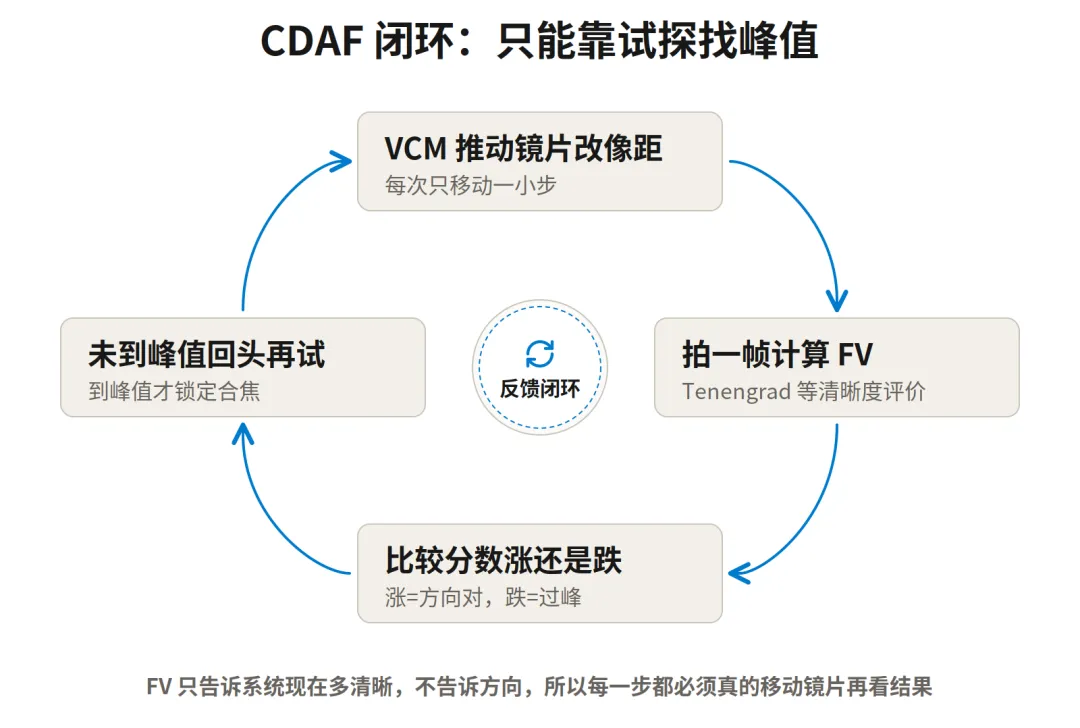

但 FV 函数只回答了"现在多清晰"，没回答"该往哪走"。这是 CDAF 的命门：FV 是个没有方向信息的标量。控制器只能先试探着移动一点，看分数涨了还是跌了，涨就继续、跌就回头。配套的搜索策略也都是纯软件：全程慢速扫一遍建基准的全局扫描，一步步比较涨跌的爬山法，利用曲线单峰性减少步数的黄金分割/二分搜索，峰值附近采几个点做抛物线或高斯拟合直接估计极值的曲线拟合，以及大步靠近、小步精修并结合运动预测的粗到细连续追焦。

不管评价函数和搜索策略怎么优化，有一件事省不掉：必须真的移动镜片、看图、再移动。速度慢、弱光低纹理时分数不可靠导致反复抽动——也就是用户熟悉的"拉风箱"——根子就在这个无方向的标量反馈上。

PDAF：像素直接告诉控制器"往哪走、走多少"

相位检测对焦（PDAF，Phase Detection AF）改变的是反馈信号本身。

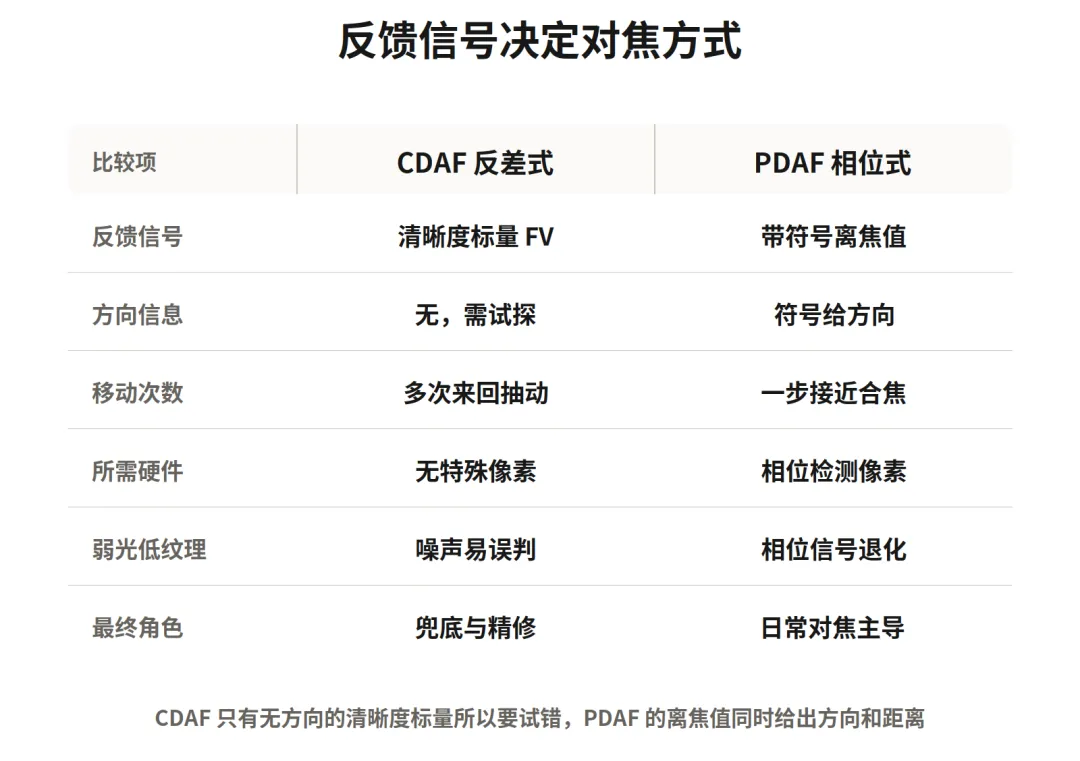

它的思路可以追溯到单反时代机身底部的独立相位检测模块：把来自镜头不同区域的光线分成两路分别成像，比较两路信号的相位差，既能算出焦点偏在前面还是后面（方向），又能算出偏多少（离焦量）。一个带符号的离焦值（defocus value），符号给方向、大小给距离，控制器于是可以一步把镜片推到目标位置附近，再用 CDAF 做最后精修，而不是闭着眼睛试探。

手机没有空间放独立模块，行业的做法是把相位检测做进传感器像素里：早期是在 CMOS 上埋少量遮蔽像素（左右各挡掉一半进光），形成稀疏的对焦点；进一步发展出双光电二极管结构（2×1 双核像素，以及后来 Quad Bayer 排列里每个子像素内嵌两个二极管），一个像素在成像的同时就能输出一对相位信号。片上相位点从稀疏走向密布，覆盖整个画面，是过去十年手机传感器最明确的一条硬件演进线。

代价同样具体：相位像素会损失一部分进光量或占用像素结构，需要传感器设计和 ISP 校正配合；低纹理、极弱光下相位信号本身会变不可靠，这时仍要退回 CDAF 兜底。

手机上的额外硬件（简介）

理解 CDAF 的痛点后，手机后来加的硬件可以一句话对号入座——它们都在给控制器补充 CDAF 拿不到的信息：

全像素 PDAF：相位点从稀疏走向铺满整个传感器，"额外硬件"直接长进 CMOS 像素结构。索尼 LYT-900 的 Octa PD 让 Quad Bayer 每个像素内嵌双光电二极管；三星 ISOCELL HP2、HP5 的 Super QPD 让约 2 亿个像素全部可作对焦点，2025 年 10 月发布的 0.5 微米工艺 HP5 还引入 DCC 结构改善弱光相位信号；5000 万像素档的豪威 OV50X 则标称 100% QPD 覆盖。

激光/ToF：机身开红外窗口主动测物距再反推像距，白墙、夜景近景这类无纹理场景反而最稳；但有效距离通常只有一两米，透明和高反光物体会把光骗走，精度不足以直接合焦，只作近距兜底。它并非所有旗舰标配：iPhone Pro 系列一直保留 LiDAR，而不少安卓旗舰在全像素 PDAF 成熟后砍掉了独立激光窗，只在长焦、演出追焦等机型上保留。

今天旗舰机的对焦因此是一个分层融合系统：全像素 PDAF 主导，激光/ToF 在部分机型上兜底，CDAF 负责最后精修，AI 做主体识别和追焦预测。硬件格局近几届旗舰发布会已少有新名词，当前的差异化竞争主要在软件侧——高频测距采样、主体运动轨迹预测（让镜片提前动）和眼部追焦。软件没有消失，但角色从"亲自试错"变成了"调度硬件"。这部分本文只做简介，真正有意思的问题是下面这个。

到 2026 年，这条线又往前走了半步，但方向不是新型对焦硬件，而是 AI 上传感器。按索尼官方口径，其 2025 年 11 月发布、用于新一代旗舰主摄的 LYTIA 901，在约 2 亿像素、全像素相位对焦之外，首次把 AI 图像处理电路直接做进 CMOS 芯片内部，用学习型阵列重排处理高像素排列转换。需要分清的是，这片片上 AI 主要服务画质和变焦重排，并不负责"往哪走"的对焦决策——对焦侧的智能（主体运动轨迹预测、眼部/瞳孔锁定追焦、视频连续对焦切换）仍然跑在 ISP 和应用处理器上。换句话说，决定对焦速度上限的相位像素和测距硬件已经摸到工程成熟区，最先进的部分正变成"传感器内做画质 AI + 处理器层做追焦预测"的分工。

重点对照：为什么工业相机没有 PDAF，也不需要

如果硬件对焦这么好，为什么流水线上的工业相机看起来"什么对焦硬件都没有"？先纠正一个直觉：工业相机不是用了更高级的对焦方案，而是主流方案根本不做自动对焦这件事。

机器视觉的相机固定安装、物距固定、打光可控，配套定焦镜头加手动对焦——部署时工程师拧一次调焦环（拧的同样是镜内镜片组，改变像距），然后机械锁死。Basler 的官方镜头选型文档讲得很直白：只要目标落在镜头的景深范围内，定焦镜头就能满足需求，自动对焦在这类应用里反而属于非标准功能。

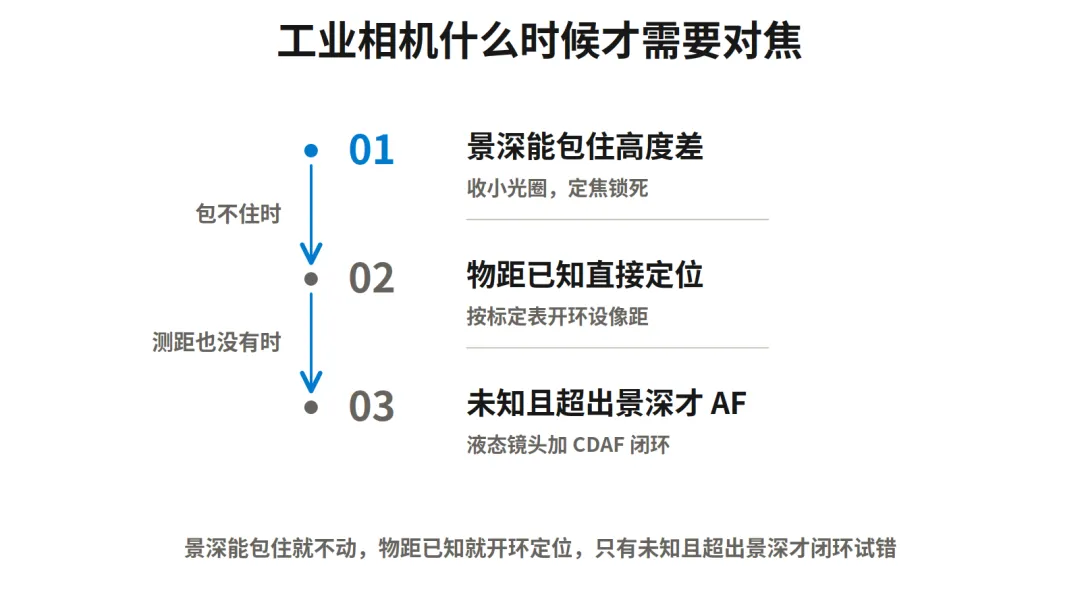

这背后是一条非常朴素的决策链，回答了"什么时候才真正需要对焦系统"：

1.景深能包住，就不动。工业视觉的第一选择永远是收小光圈、加深景深，把工件的高度波动直接"包"进清晰范围。物距虽然在变，但变化量落在景深内，图像始终是清晰的，没有任何动作的必要。

2.物距已知，就开环直接定位。如果高度由机械工装保证，或由位移/激光传感器测出，系统可以按镜头标定表，一步把镜片设到目标位置，不需要看图、不需要试错。这在逻辑上就是手机 ToF 对焦的工业等价物：先知道 u，再直接设 v。

3.物距既未知、变化又超出景深，才被迫闭环 AF。这正是 CDAF 诞生的场景——既不知道 Z，又要合焦，只能"动一点、看清晰度涨跌"。典型例子是物流读码：传送带上包裹高低不一，条码可能在几十厘米也可能在一米多外，工业读码器（如 Datalogic 的固定扫描器）就内置对焦机构逐件重对焦。

即便走到第 3 步，工业路线和手机也不一样，差别在执行器和传感器两边：

执行器不是只有一种，主流是液态镜头，需要高精度时连整机一起动。产线读码常用电润湿液态镜头（如 Corning Varioptic），靠改变液滴形状调节光程，毫秒级、无机械活动部件、不会磨损，适合每天重对焦几万次的工位；传统电机调焦镜头调整一次要约 5 秒，进不了节拍。但液态镜头重对焦仍需几十到上百毫秒——按 Balluff 工程博客给出的估算，在 100 米/分钟的包装线上，这段时间工件已经移动约 17 厘米，"对焦对准的位置"和"快门时工件的实际位置"会错开。到了显微和精密测量场景，景深只有微米级，行业会反过来用步进电机带动镜筒或整机沿 Z 轴升降找焦平面（已公开的孢子显微系统用 50 毫米行程、细分后 0.625 微米步长做粗精两级搜索），或者让电动 Z 载物台托着样品移动（如仪景通 STM7 测量显微镜的自动对焦单元，还能用共聚焦激光在样品起伏时持续追踪）。但这类方案单次对焦从几百毫秒到上百秒，体积和节拍代价都很大，只能待在实验室和离线测量工位。所以高速线宁可用工装固定物距，也不用逐件 AF。

反馈仍然以 CDAF 或外部测距为主，PDAF 只在少数动态场景存在。绝大多数固定安装的工业面阵相机不做片上相位对焦：传感器要优先保证满阱容量、全局快门和量子效率，厂商不愿牺牲像素结构埋相位二极管，距离传感器在反光金属、透明包装面前还会被骗。例外是 AGV、无人机、医疗等需要运动中快速对焦的嵌入式相机，它们会直接采用手机同源的 PDAF 传感器（如 IMX258 一类），但那已经是"装在工业壳里的手机方案"，不是机器视觉主流面阵相机的路线。

这恰好说明 CDAF 并不是"被淘汰的旧技术"。它是一种和执行器形态解耦的反馈策略：执行器可以是手机的 VCM，可以是工业读码器里的液态镜头，也可以是显微设备上带动整台相机升降的 Z 轴滑台或电动载物台；算法只关心"动一点、看 FV 涨跌"，不关心是谁在动。只要"物距未知 + 超出景深"这个条件存在，CDAF 闭环就仍然是最通用的兜底方案。

收束：方案是约束的产物

手机把三个条件占全了——物距完全不可预测、大底大光圈导致景深极浅、用户不可能手动测距或拧镜头——于是沿着"给反馈信号增加信息量"一路硬件化：从无方向的标量分数，到带方向和量级的相位信号，再到直接测距和 AI 调度。

而在物距已知或景深足够的世界里，定焦锁死至今仍是最优解。不是工业界保守，是人家压根没有那个需要被硬件解决的问题。技术演进的方向，从来不只由技术本身决定。
