AI互连(一):一文读懂AI互连

过去一段时间，我经常看到光模块、铜缆、CPO、NVLink这些词，其中光模块听到的最多。

我大概知道它们都和AI互连有关，也知道不少方向这两年在二级市场很受关注，但一直没有系统了解过。光模块和CPO是什么关系，NVLink和Ethernet（以太网）有什么区别，这些互连技术在AI时代为什么又变得这么重要，我其实都没有真正想清楚。

最近我花了一些时间，把这些概念和背后的产业逻辑重新梳理了一遍。

这篇文章就是学习后的一些理解。我觉得看完以后，应该能对AI互连建立一个基本的认知框架。

一、AI互连的三个维度

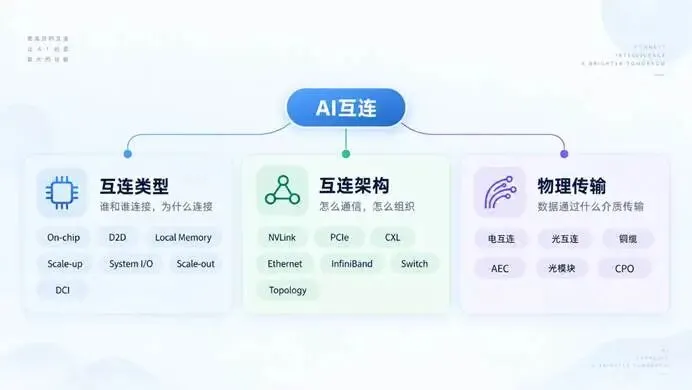

AI互连里的概念很多，但可以从三个维度来理解：互连类型、互连架构、物理传输。

第一个维度：互连类型。

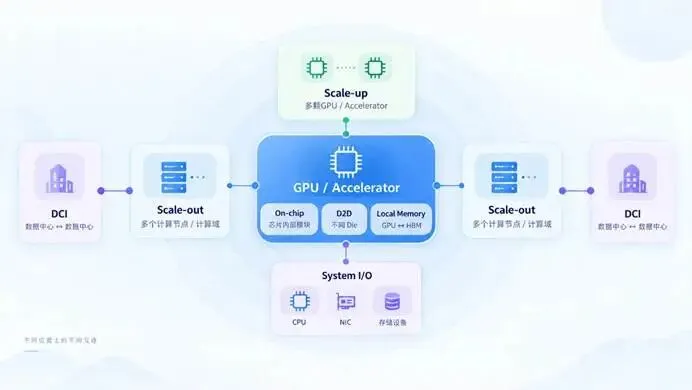

也就是谁和谁连接，以及这类连接要解决什么问题。为了建立一个基本框架，可以把AI系统中的主要互连问题大致分成七类。

1. On-chip，片上互连。

它连接的是一颗芯片内部的计算单元、缓存、内存控制器等不同模块。这些模块之间也需要不断交换数据，因此芯片内部同样需要互连。

2. D2D，Die-to-Die互连。

它连接的是同一个Package（封装）里的不同Die（裸片）。随着高性能芯片越来越多采用Multi-die（多裸片）或者Chiplet（芯粒）设计，原本发生在一块Die内部的数据交换，有一部分需要跨Die完成。

3. Local Memory，本地内存互连。

它主要连接GPU或者其他Accelerator（加速器）与HBM（High Bandwidth Memory，高带宽内存）。GPU负责计算，HBM负责保存计算过程中需要频繁访问的数据，两者之间需要持续进行高带宽的数据交换。

从物理位置看，在采用HBM的高性能GPU中，GPU Die和HBM通常也被集成在同一个先进封装内。但它和前面的D2D承担的作用不同：D2D主要解决不同逻辑Die之间如何协同，Local Memory解决的则是计算芯片如何高速访问本地内存。

4. Scale-up，纵向扩展。

它连接的是多颗GPU或者其他Accelerator。当计算任务需要多颗GPU或者Accelerator协同完成时，它们需要频繁交换中间结果。Scale-up的作用，就是把这些计算设备组织成一个更大的计算域。

5. System I/O，系统输入输出互连。

它连接的是CPU、GPU、NIC（网卡）、存储设备等承担不同功能的设备。它和Scale-up的区别在于，Scale-up主要连接共同参与计算的GPU或者Accelerator；System I/O则负责把不同类型的设备连接成一个完整的计算系统。

6. Scale-out，横向扩展。

它连接的是不同的计算节点或者Scale-up计算域。当一个计算节点或者一个Scale-up 计算域仍然不够时，需要继续把更多计算资源连接起来，组成更大的计算集群。

Scale-up和Scale-out并不是简单按服务器或Rack（机架）边界划分。Scale-up强调把多个计算设备组织成一个紧耦合计算域，Scale-out则把多个相对独立的计算节点或计算域连接成更大的集群。两者的区别在于，这些计算资源是被作为一个紧密协作的计算单元，还是作为多个相对独立的计算单元进行协作。

7. DCI（Data Center Interconnect），数据中心互连。

它连接的是不同的数据中心，用于跨数据中心传输模型、数据和其他流量。

这七类互连并不是一条从里到外依次经过的链路，而是在不同位置、不同设备之间，为解决不同数据交换问题形成的几类互连。

第二个维度，互连架构。

它规定设备之间怎么通信：哪些设备可以直接连接，数据按照什么规则传输；当需要连接的设备越来越多时，又该怎样通过交换机组织连接并转发数据。

1. 数据按照什么规则传输。

不同互连类型通常会使用不同的接口、协议或技术体系。例如：

• D2D常见UCIe等接口标准；
• Local Memory主要使用HBM接口；
• Scale-up以NVLink等技术体系为代表；
• System I/O常见PCIe、CXL；
• Scale-out则主要使用Ethernet或者InfiniBand。

这些名字不需要全部记住。这里真正需要理解的是：它们分别服务于不同的互连类型，规定数据如何在对应的设备之间传输。

2. 设备之间具体怎么连接。

设备数量较少时，可以采用设备之间直接连接。但随着设备数量增加，不可能让每个设备都与其他所有设备单独连接，因此需要通过Switch（交换机）组织更多节点之间的数据交换。

这些连接最终会形成不同的Topology，也就是拓扑结构，例如Ring、Mesh以及大规模网络中常见的Clos等。

所以，同一种互连类型，也可以采用不同的协议和拓扑结构。

第三个维度，物理传输。

它关注的是数据最终通过什么物理方式，从一个设备传到另一个设备。

最基本的两类是：电互连和光互连。

电互连通过电信号传输数据。

芯片内部、封装内部、电路板以及很多短距离连接，目前都以电互连为主。具体形态包括芯片和封装内部的高速线路、PCB（印刷电路板）走线、铜缆，以及加入主动信号处理能力的AEC（有源电缆）等。

光互连则把电信号转换成光信号，通过光纤传输。目前常见的产品和集成形态包括可插拔光模块和CPO。

可插拔光模块通常安装在交换机面板上。数据从交换芯片出来以后，需要先以电信号的形式经过PCB传到光模块，再由光模块把电信号转换成光信号，通过光纤发送出去。

CPO，也就是Co-Packaged Optics（共封装光学），则把负责光电转换的光学引擎放到离交换芯片更近的位置。这样数据从交换芯片出来以后，只需要经过很短的电连接，就可以转换成光信号，从而减少高速电信号在PCB上传输的距离。

因此，两者都属于光互连，区别主要在于电信号在哪里转换成光信号，以及转换之前需要经过多长的电连接。

理解了这三个维度，AI互连里很多看起来混杂的概念就可以被放到各自的位置：先看它属于哪一类互连，再看它如何组织通信，最后看数据通过什么介质传输。

二、AI互连背后的底层机制

这些不同的互连之所以会同时存在，本质上是因为它们面对的数据传输需求和工程约束并不相同。

AI算力扩张，并不只是增加更多GPU。单颗GPU的计算和存储能力有限，模型和计算任务会被拆到更多GPU和计算节点。原本在一颗芯片内部完成的数据交换，越来越多地需要跨Die、跨GPU甚至跨节点完成。只要下一步计算依赖这些数据，互连就会进入计算的关键路径。数据没有及时到达，计算单元就只能等待。

因此，互连要解决的核心问题其实很简单：怎样用尽可能少的资源，把下一步计算需要的数据，在需要的时间内送到需要的位置。

这个问题最终会落到几个最基本的约束上。

1. 带宽。

带宽决定单位时间内能够传输多少数据。AI计算需要不断搬运权重、中间结果和其他运行数据，因此GPU与HBM之间、GPU与GPU之间，都需要很高的带宽。

在芯片和封装内部，距离很短，可以布置大量线路，让很多数据同时传输。HBM就是典型例子，通过非常宽的接口获得很高的总带宽。

当距离变长以后，就很难继续把成百上千条线路直接拉出去，通常需要减少通道数量，提高每条通道的传输速度，通过高速SerDes（串行器/解串器）让有限的线路承载更多数据。

2. 延迟。

带宽解决的是单位时间可以传多少数据，延迟解决的是一份数据从发出到到达需要多久。

如果下一步计算必须使用某份数据，那么这份数据到达之前，计算就无法继续。比如两颗GPU共同完成一次计算，其中一颗GPU完成局部计算后，需要把结果发送给另一颗GPU。即使链路带宽很高，只要结果到达得晚，另一颗GPU仍然需要等待。

3. 距离。

芯片内部和封装内部距离很短，可以使用大量短距离电连接。

离开封装以后，信号需要经过PCB、连接器和线缆。随着距离和传输速率提高，高速电信号的衰减、串扰以及信号恢复难度都会增加，需要更复杂的信号处理。

当距离继续增加，维持高速电连接的代价越来越高，光纤低损耗的优势开始体现，光互连也就逐渐进入更合适的位置。

4. 规模。

设备数量很少时，可以直接连接；但随着设备越来越多，不可能让每个设备都和其他所有设备分别拉一条线路，因为需要的接口和线路数量会迅速增加。

这时就需要Switch和不同的Topology，让多个设备共享有限的端口和链路，并决定数据经过哪条路径、不同设备如何共享网络，以及发生拥塞时如何调度。

这也是为什么Scale-out不能简单理解成“距离更远、规模更大的Scale-up”。当大量相对独立的计算节点连接起来以后，还需要解决路由、拥塞和故障处理等网络问题。

5. 功耗和成本。

更多线路会占用芯片边缘和封装面积；更高速的SerDes和信号处理电路会消耗更多功率；距离增加以后，还可能需要Retimer（重定时器）、AEC、Switch以及光模块等额外设备。

因此，互连设计不会把所有连接都做到最高带宽、最低延迟，而是把高成本、高性能的互连优先放在通信最频繁、对等待最敏感的位置；越往外围，则更多考虑距离、共享能力和成本。

6. 可靠性。

系统规模越大，设备、端口、线缆和交换机越多，运行过程中出现故障的概率也会增加。

在大型集群中，一条链路、一个端口甚至一个节点发生故障，都不应该轻易导致整个计算任务停下来，因此需要通过故障隔离、重传、绕路和任务恢复等机制，把影响尽量控制在局部范围内。

把这些约束放回不同互连类型中：

芯片和封装内部，更看重带宽密度和能耗；

Scale-up需要高带宽、低延迟，以及多个计算设备之间频繁的数据交换和同步；

Scale-out连接大量相对独立的计算节点，还需要处理路由、拥塞和故障；

到了DCI，传输距离和可靠性的约束进一步增强。

不同位置面对的约束组合不同，也就形成了不同的互连方案。

三、现实中的AI互连

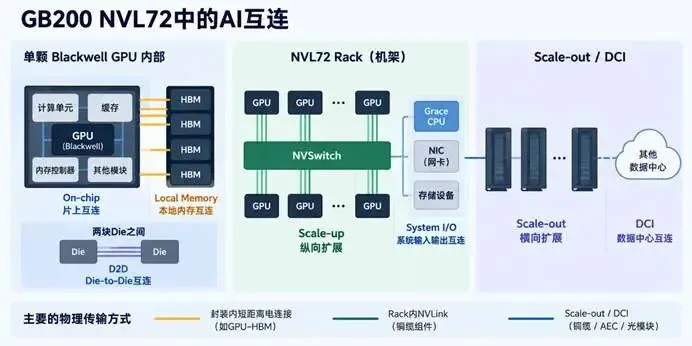

以英伟达GB200 NVL72为例。一个NVL72 Rack包含72颗Blackwell GPU和36颗Grace CPU，并通过NVLink和NVSwitch把72颗GPU组织成一个Rack级Scale-up计算域。

1. 互连类型

在一颗Blackwell GPU内部，计算单元、缓存等模块之间需要On-chip互连；Blackwell采用双Die设计，两块Die之间需要D2D互连；GPU与旁边的HBM之间则是Local Memory互连。

再往外，72颗GPU组成一个Scale-up计算域，CPU、GPU、NIC等不同功能设备之间还存在System I/O。

多个NVL72或其他计算节点继续连接，就进入Scale-out；跨越不同数据中心，则是DCI。

2. 互连架构

NVL72内部，GPU之间使用NVLink通信，并通过NVSwitch组织72颗GPU之间的数据交换。

当计算规模继续扩大，多个NVL72或其他计算节点可以通过Ethernet或者InfiniBand等Scale-out网络连接。

Scale-up描述的是一种系统级互连关系，NVLink是GPU之间的高速互连技术，NVSwitch则负责组织多颗GPU之间的数据交换。

3. 物理传输

在芯片和封装内部，主要依靠短距离电连接。GB200 NVL72的Rack级NVLink互连也采用Copper Cable Cartridge（铜缆组件）。

到了Scale-out，同一套网络可以根据距离和带宽要求使用铜缆、AEC或者光模块。随着距离和速率提高，高速电连接的损耗、功耗和布线代价增加，光互连的优势逐渐体现出来。

因此，计算规模扩大，并不意味着所有互连都会从铜变成光。具体采用哪种物理传输方式，仍然取决于不同位置面对的距离、带宽、功耗和成本约束。

理解了这套框架以后，光模块、铜缆、CPO、NVLink、Ethernet这些原本看起来杂乱的概念，也就更容易理解了。
