加装电梯避坑指南:读懂建筑设计总说明

做老旧小区加装电梯，别只盯着平面图！这份“总说明”才是避坑关键

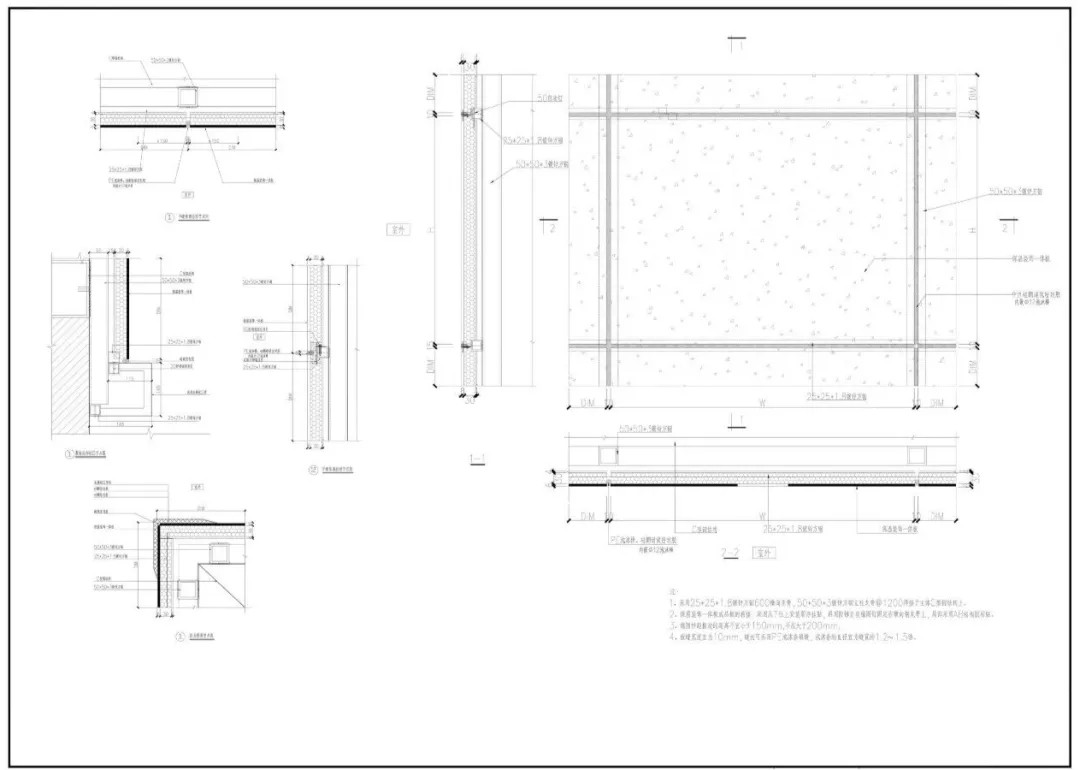

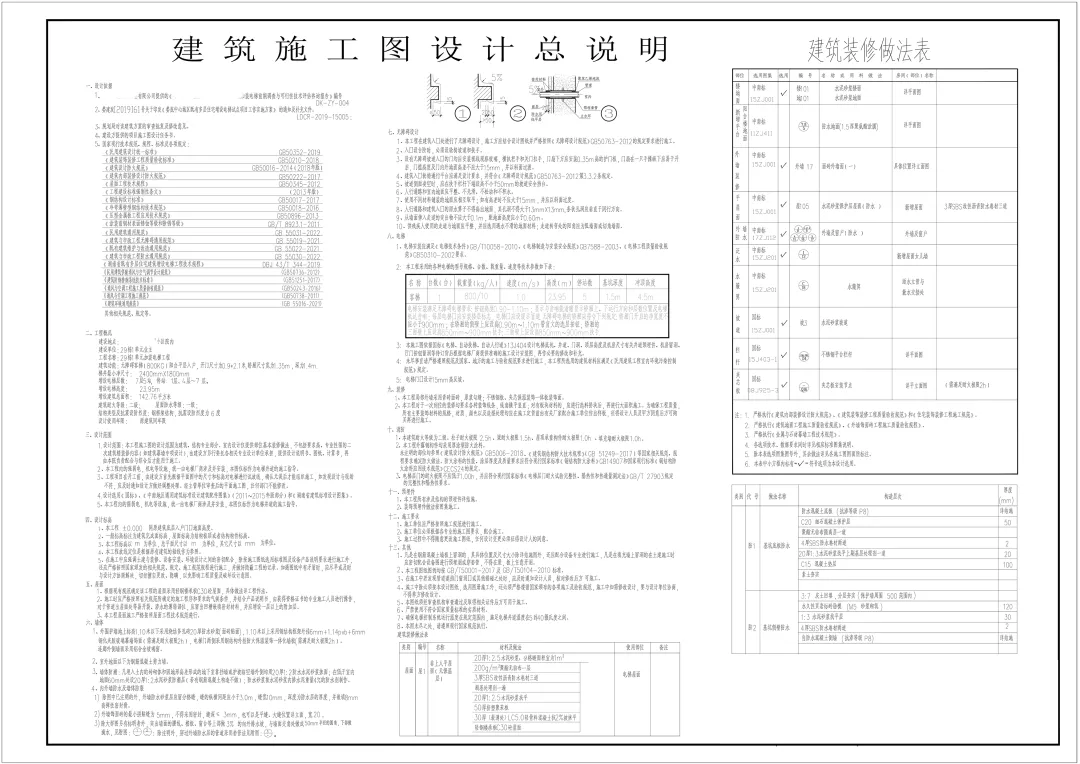

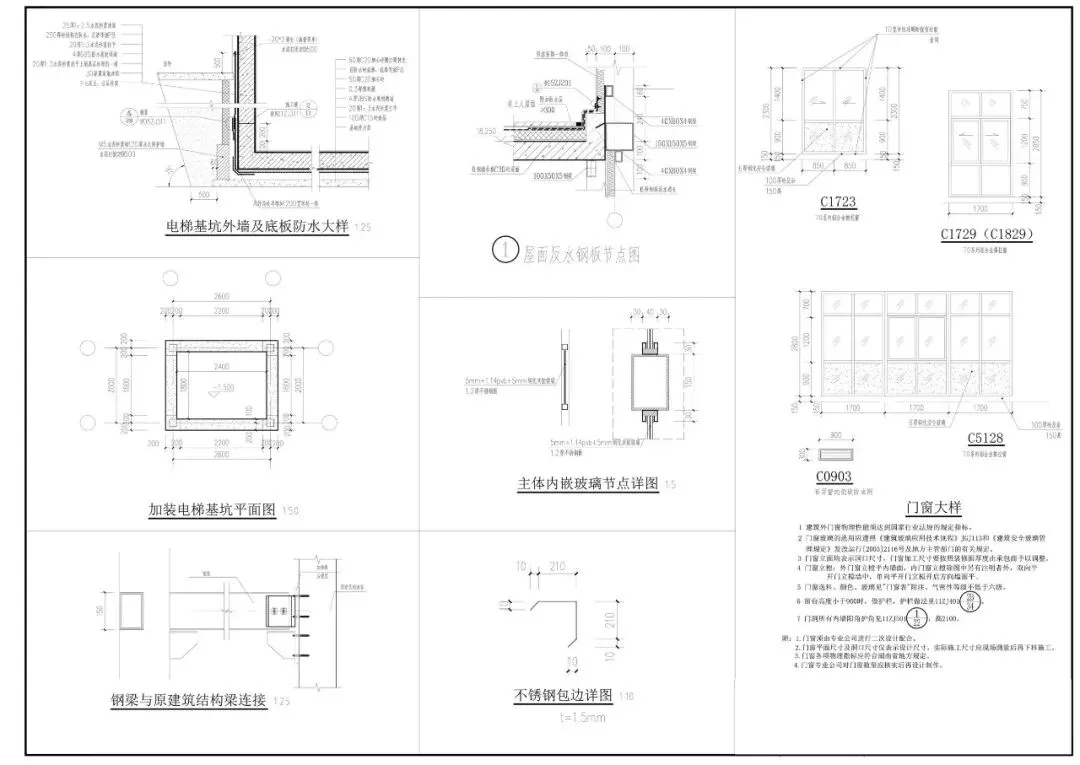

做老旧小区加装电梯，很多人拿到施工图第一反应就是翻平面布置图，盯着井道尺寸、连廊长度看，却往往忽略了图纸里最关键的"建筑设计总说明"。 然而就是这份容易被忽略的图纸说明，藏着墙体做法、屋面防水、底坑结构、门窗选型、防火装饰、施工要求等一大堆容易漏算、后期扯皮的关键点。很多项目前期算量漏项、施工中途反复变更、验收卡壳，根源都是没吃透总说明里的技术要求。 本文以一份真实的加装电梯图纸的建筑施工图为例，结合建筑装修做法表、防火装饰集成板做法详图、电梯基坑外墙及底板防水大样、门窗大样图、钢梁与原建筑结构梁连接节点、屋面反水钢板节点、主体内嵌玻璃节点详图等具体图纸，拆解总说明里最容易踩坑的要点，供同行交流参考。

这个项目是7层住宅，增设电梯结构形式是钢框架结构，增设电梯层数：7层5站（停站1层、4层~7层），增设电梯高度23.95m,增设建筑总面积142.76平方米，设计使用年限同原建筑年限。

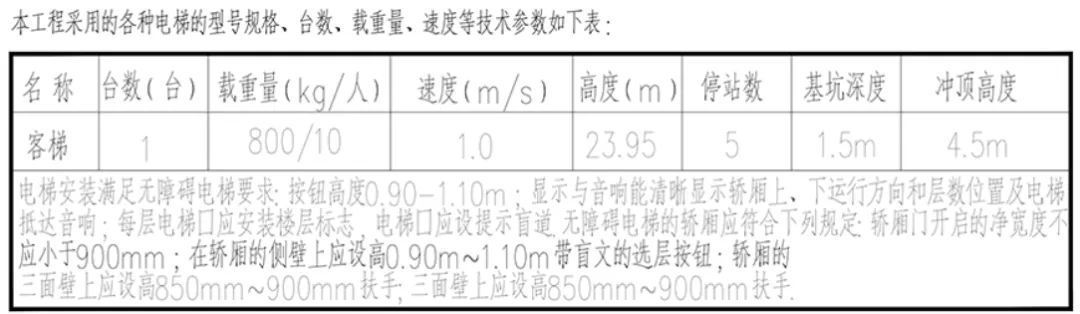

电梯载重800kg（10人梯），运行速度1.0m/s，轿厢净宽1.4米X净深1.35米X净高2.6米，开门净宽0.9米X净高2.1米。

设计依据方面，图纸罗列了一整套现行国家规范，涵盖民用建筑统一标准、防火规范、钢结构规范、无障碍设计等。对施工方来说，记住一条原则就够了：图纸画法和国家规范冲突时，以国家规范为准，施工班组绝不能凭经验随意改动做法。

防火涂料是这份说明中值得重点关注的环节。虽然结构图纸会有专项说明，但加梯项目的钢结构防火从来不是刷一遍涂料就完事——图纸明确钢柱耐火极限≥2.5小时、钢梁耐火极限≥1.0小时，防火涂料进场必须提供检测报告，材料需报审，经监理和建设单位确认签字后才能施工，每一步都有据可查。

施工细节上，外墙穿墙洞口、管线缝隙不能简单打发泡胶了事，缝隙内须填塞300厚防水砂浆，外侧再打耐候密封胶。特别是新旧建筑交接位置，防水密封必须做到位，后期漏水问题大多就出在这些节点上——这些内容在相关专业图纸中会有更详细的说明。

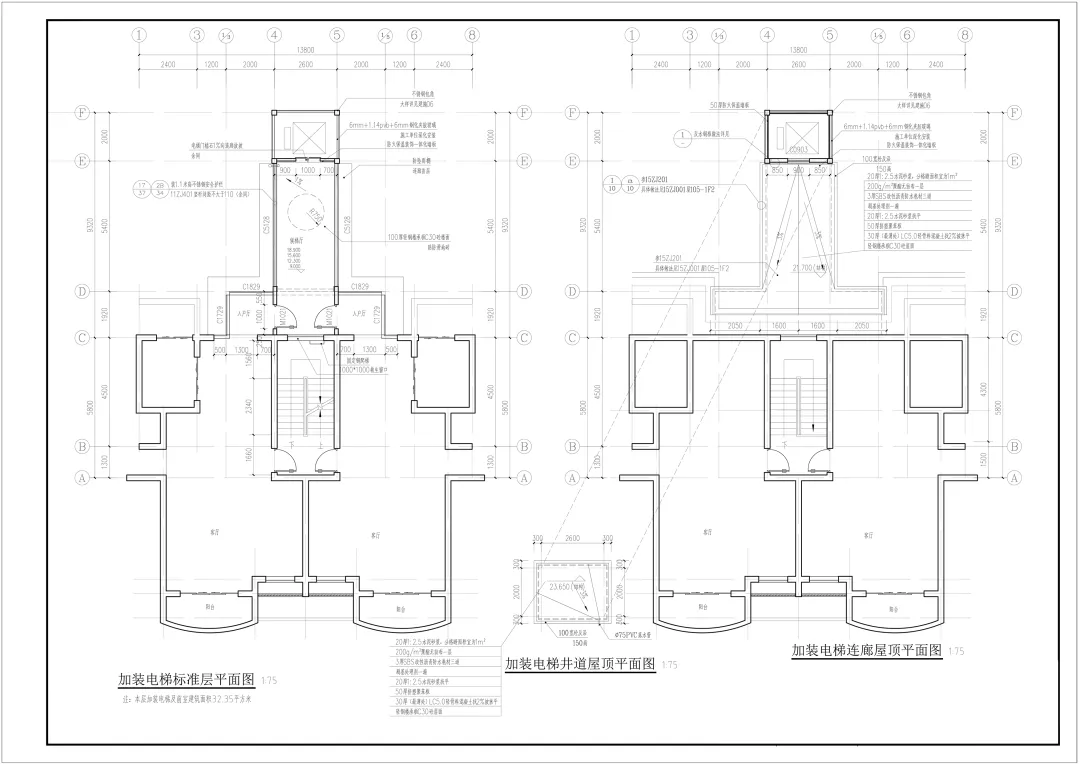

平面图

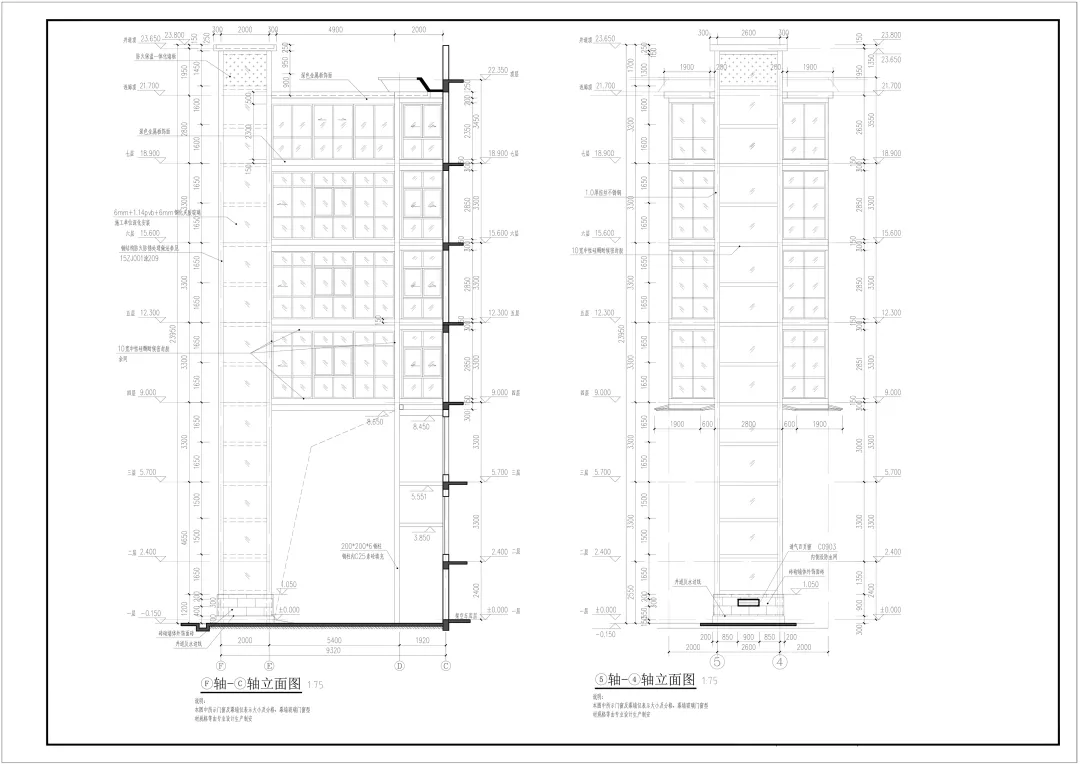

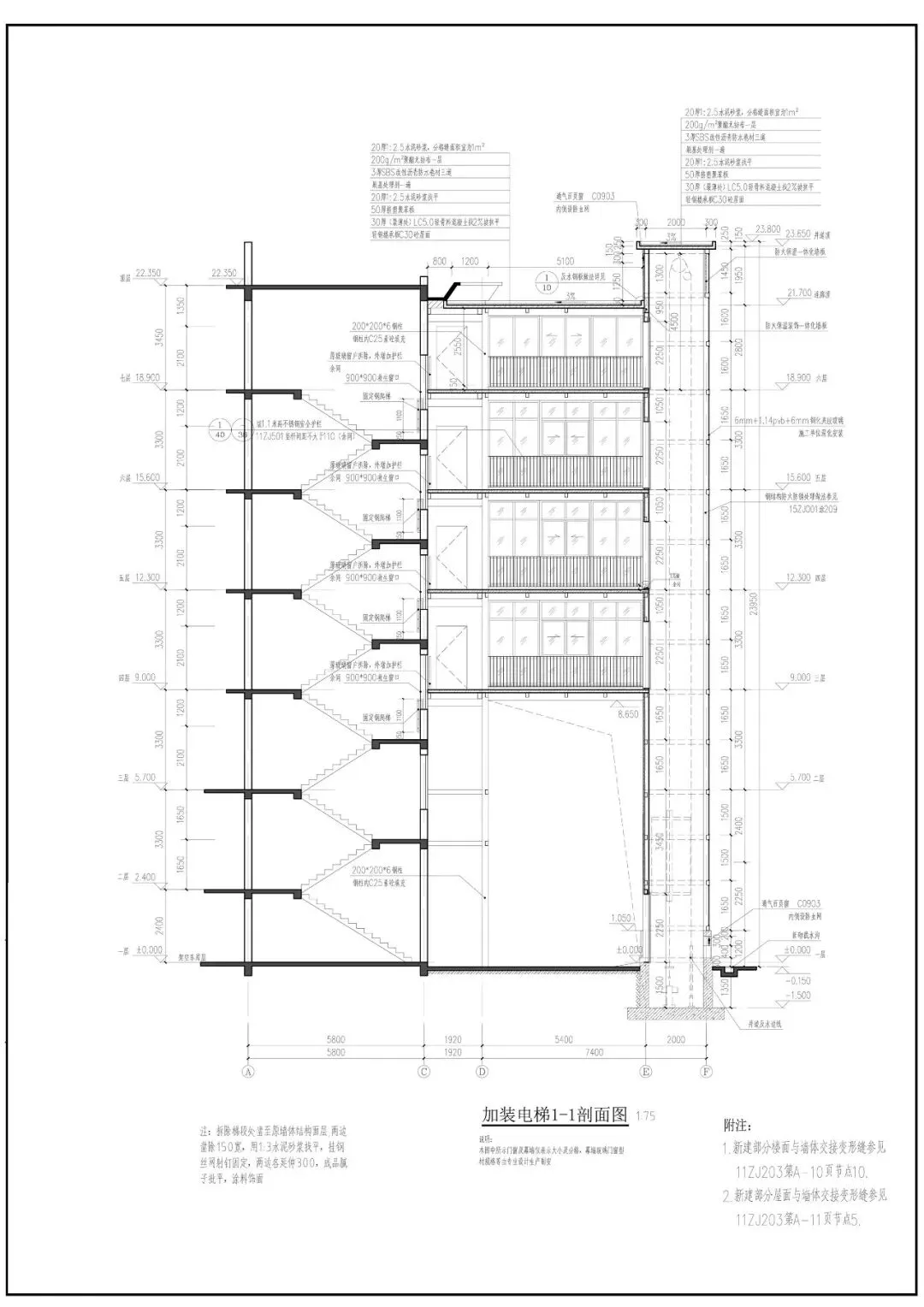

侧立面图和正立面图

实际施工中，拆除原有外立面障碍物往往是加装电梯造价争议最大的环节。为了搭建连廊，需要对加装楼层外立面上的空调外机、管道、电线等进行拆除、改道和修复。

项目的工作范围并不仅限于新建电梯井，还有地下隐蔽工程，地下排污、排水管道，地下电缆线，燃气管道，涉及到改道与地面恢复。

很多分包单位投标时只核算新建电梯的费用，把楼层外立面和地下隐蔽工程修改复原当作额外增项，施工到一半才提出加钱，矛盾就是这么产生的。做预算时一定要把这部分费用充分考虑进去。

另外，图纸中也明确强调了现场实际与图纸不符时的处理原则：施工单位无权擅自修改设计方案，如遇现场情况与图纸不一致，必须联系设计单位出具设计变更。这条虽然在各类设计文件中属于常规条款，甚至可以说有些"模板化"，但却是保障工程质量和合规性的底线——任何变更都必须经过设计确认，绝不能凭施工经验自行其是。

同时，所有进场材料、构件都必须严格报验，相关资料同步整理、归档备查，做到每一步都有据可查、有迹可循。

一份建筑设计总说明，看似密密麻麻全是文字，却把拆除范围、复原工艺、防水防火、材料要求等关键内容逐一锁定，不留模糊空间。

做老旧小区加装电梯，不能只盯着井道尺寸和电梯造价。读懂总说明，把拆除复原、防水封堵、材料报审等前置工作考虑在前，才能少踩坑、少扯皮，确保项目顺利推进。
