输电线路(铁塔)太阳能供电系统安装教程
适用场景：输电铁塔在线监测、摄像头、微气象、杆塔倾斜、覆冰监测等离网直流供电系统，全部为直流系统，一般不配大功率逆变器。
系统链路：光伏组件 → MPPT 太阳能控制器 → 磷酸铁锂电池组 → 铁塔监测负载。
一、系统组成
光伏板：单 / 多晶硅组件，抱箍式铁塔专用支架
MPPT 太阳能控制器（带防雷、过充过放保护）
磷酸铁锂电池组（带 BMS 管理，户外防水箱）
户外防护机箱：内置控制器、空开、防雷模块
铁塔抱箍支架、MC4 光伏线缆、直流电缆、接地扁铁、熔断器、直流断路器

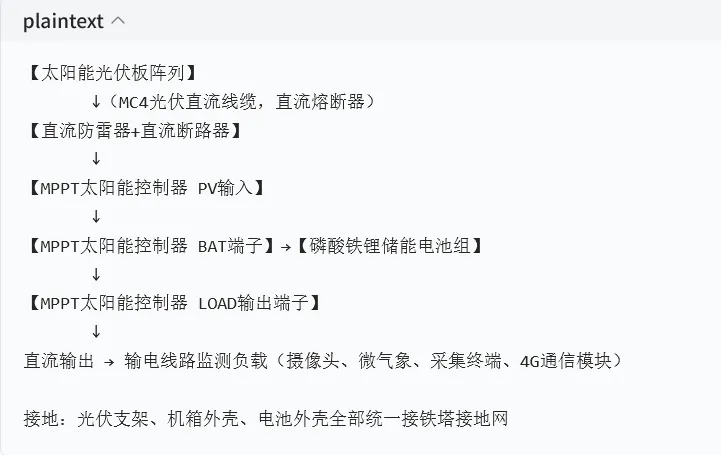

二、原理示意图（文字版，可直接绘图使用）
绘图要点：
光伏板朝向正南，倾斜角度≈当地纬度；
光伏与控制器之间加直流保险；电池回路必须配置熔断器；
所有金属外壳共地接入铁塔接地；
负载全部直流输出，一般不需要逆变器。
三、现场安装步骤教程
步骤 1：现场勘测与位置确认

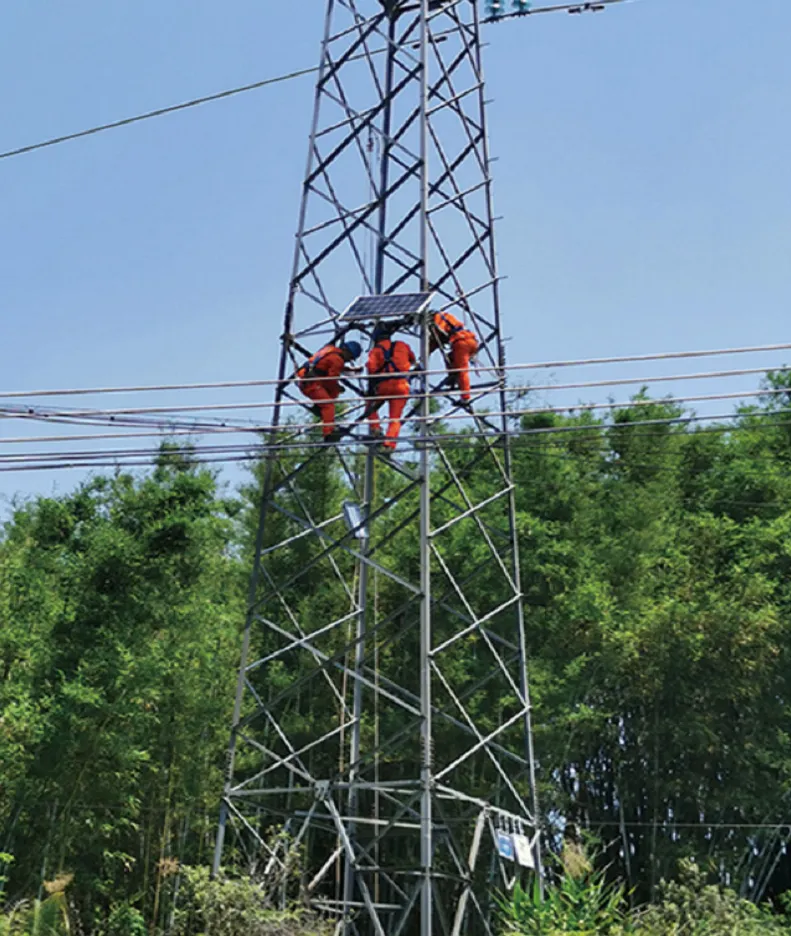

光伏板安装：固定在铁塔主材，朝向正南，避开导线、横担遮挡，保证全天无阴影；倾角按当地纬度设置（纬度 ±5°）。
机箱位置：优先安装在铁塔中下部，方便后期运维；电池防水箱可塔上安装，也可铁塔地面基座安装。
严禁安装在导线正下方，防止感应电、放电风险；确认不影响输电线路检修作业。
步骤 2：支架与光伏板机械安装
将铁塔抱箍支架用 U 型抱箍紧固在铁塔主材，螺栓全部采用热镀锌，对角分次拧紧，不要一次性锁死。
组装光伏板压块，把光伏板固定在支架；调节好倾斜角度，再把全部螺栓紧固到位。
光伏组件金属边框必须接地，和支架连通，接入铁塔接地系统。
⚠️高空作业严格遵守电力安规，佩戴全套安全防护。
步骤 3：机箱、电池安装
固定防水控制机箱，机箱门便于开启检修；线缆口朝下，防止雨水倒灌。
装入磷酸铁锂电池组，电池摆放稳固，接线端子保持干燥。
机箱外壳与铁塔可靠接地。
步骤 4：电气接线（接线顺序很关键，顺序错会烧毁设备）
接线顺序：先接电池 → 再接光伏板 → 最后接负载；拆卸时反向操作：断开负载→断开光伏→断开电池。
接电池：电池正负极→控制器 BAT 端子，接线拧紧，电池回路串联熔断器。严禁正负极接反！
接光伏：光伏板 MC4 接头串联 / 并联，引出光伏线缆，经过直流熔断器、防雷器，接到控制器 PV 输入端。
注意：光伏板阳光下就带电，接线时避免手碰裸露端子，不要短路正负极。
接负载：监测摄像头、采集终端接到控制器 LOAD 输出端子。
系统接地：光伏支架、机箱壳体、防雷器接地端全部接到铁塔接地扁铁。
步骤 5：通电调试
确认所有接线无误，正负极无反接，绝缘完好。
上电，观察 MPPT 控制器指示灯：
电池灯：显示电池电压；
PV 灯：有光照时显示光伏输入；
负载灯：输出正常。
使用万用表测量：电池电压、光伏开路电压、负载输出电压。
开启后端监测设备，确认摄像头、微气象、4G 模块正常工作、平台数据正常上传。
步骤 6：防水、防护处理
所有电缆进机箱位置做防水密封；MC4 接头拧紧，缠绕防水胶带。
线缆沿塔材固定，避免悬空摆动磨损外皮；线缆避开尖锐塔材棱角。
复查全部螺栓力矩，抗风校验。
四、重要安全注意事项
铁塔属于高压输电设施，安装人员必须具备电力高空作业资质，严防感应电伤害。
光伏组件光照下输出高压直流，严禁短路；接线时尽量遮挡光伏板。
电池回路必须配熔断器，防止电池短路起火。
整套系统金属部件必须可靠接地，做好防雷。
系统阴雨续航按照 7 天设计，选型时结合当地日照；低温高寒地区电池增加低温加热功能。
五、常见故障排查
控制器无光伏输入：检查 MC4 接头、熔断器，测量光伏开路电压；检查是否被遮挡。
无负载输出：查看控制器过放保护，电池电压过低会自动切断负载；检查电池接线。
频繁保护：核对光伏电压不要超过控制器最大 PV 电压；检查接线是否虚接。
