GCDBZ 高程点布置插件 V3.0:一个命令把 CASS 高程点批量排出来
其实「已知一点高程 + 设计坡度，沿方向布置一串高程点」这件事，完全可以用一个插件自动完成。今天这篇，就把 GCDBZ 高程点布置插件 V3.0 讲透：它解决什么问题、按什么原理工作、怎么用、有哪些坑要避开。
01 它解决什么问题：把逐点手算变成批量生成
GCDBZ（高程点布置）是一个运行在 AutoCAD 2014–2022 + 南方 CASS 环境下的 AutoLISP 插件。核心能力一句话：在已知一点高程和设计坡度的条件下，沿指定方向批量生成 CASS 格式高程点，自动按「距离 × 坡度」推算每个点的高程，并把高程写入高程点块属性。
典型场景有三个：
断面放样补点：横/纵断面已知坡比，按里程间距批量写高程点，免去逐点手算。 边坡/路床整形：边坡按固定坡比 1:n 布点，内业直接出图，与外业实测交叉核对。 内业资料编制：竣工图、土方断面、测量资料表的前置高程点，统一风格、随层出图。
02 核心原理：一个公式，批量出点

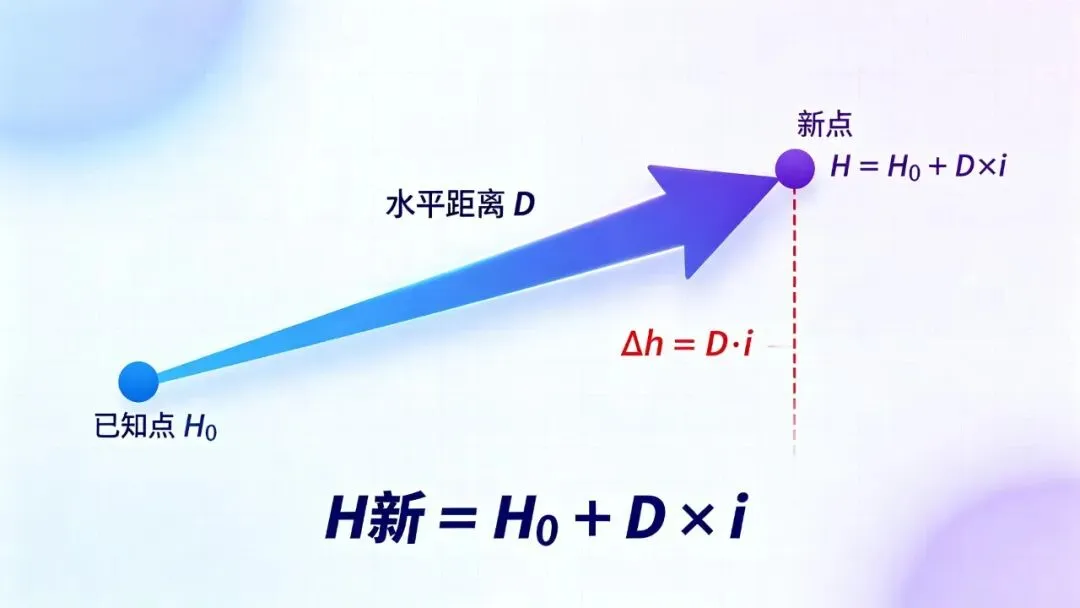

插件的推算逻辑极简，就一个公式：
其中H0是已知点高程（插件直接读取图上高程点块的属性 height），D是新点到已知点的水平距离，i是纵坡，即高差 / 水平距离。用户要做的只是：给插件一个已知点、一个坡度、一串目标位置，剩下的计算全部自动完成。
03 三种坡度输入，贴合工程习惯
工程里说「坡度」至少有三种习惯：百分数、坡比、角度。插件全部支持，内部统一换算为纵坡 i，选哪种都不影响结果。
下坡注意正负号：若新点比已知点低，坡度应取负值（如 -2%、-1:1.5 或负角度），否则高程会被算高。
04 七步完成批量布置

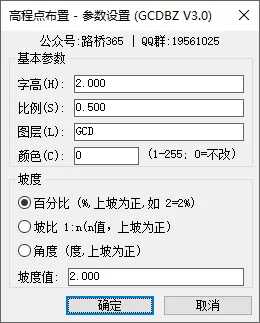

加载插件：在 CAD 命令行执行 (load "GCDBZ 高程点布置插件V3.0.VLX")，提示「已加载 高程点布置 V3.0」即成功。 输入命令：键入 GCDBZ 回车，弹出参数设置对话框。 设置基本参数：确认字高（默认 2.0）、比例 S（默认 0.5）、图层（GCD）、图层颜色（0 = 随层）。 选择坡度模式：在设置里选 P / R / A，填入坡度值（如 P = 2.0）。 拾取已知点：点选图上已有高程点，插件读取其块属性 height 作为 H0。 指定方向与间距：点选每个新点位置（或输入间距批量生成），插件实时按 H = H0 + D·i 写高程。 完成核对：用 GCDBZINFO 查看块参照比例、圆点半径、属性字高，确认与设计一致。
也支持命令行模式：执行 GCDBZ 后直接在命令行输入 S 设参数、C 设颜色、L 设图层，适合无界面/批处理环境。
05 版本迭代：修的都是细节里的坑

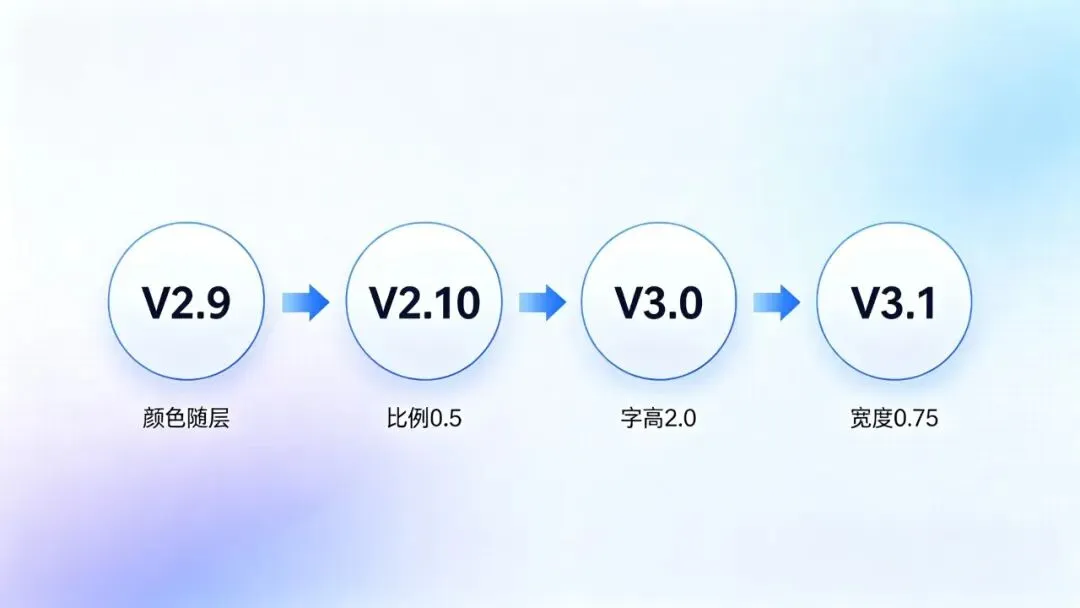

一个内业工具值不值得长期用，往往不取决于它功能多不多，而取决于它有没有把细节做对。GCDBZ 从 V2.8 到 V3.1 的迭代，正好体现了这一点：
值得注意的细节：宽度因子只作用于新建属性，存量点不会自动变化——这是为了避免用 ATTSYNC 类操作清空已实测的高程，后面细说。
06 一套命令，覆盖全流程
07 两条铁律，用之前先记住
**第一条：绝不对这类高程点块执行 ATTSYNC。**它会用空默认值重置所有块参照、清空实测高程，而且不可撤销。需要调整存量点属性时，请使用插件提供的专用命令。
**第二条：推算值不能替代实测。**插件只布置由坡度推算的设计高程点，正式成果务必以外业实测为准，推算值仅作内业示意、补点。
写在最后
工具的意义，不是取代人，而是把重复计算交给程序，让人把时间留给真正需要判断的部分。
插件获取方式：关注公众号：路桥365，回复：GCDBZ
