S7-1500串口模板自由口通讯编 程注意事项
发布时间：2026-09-27 08:01:03 最近访问：2026-09-27 08:00:23
S7-1500串口模板自由口通讯编 程注意事项

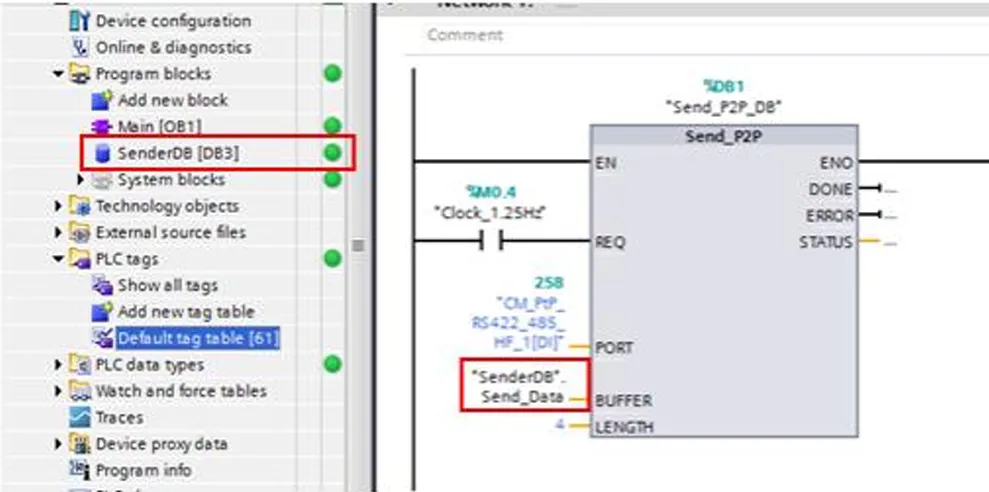

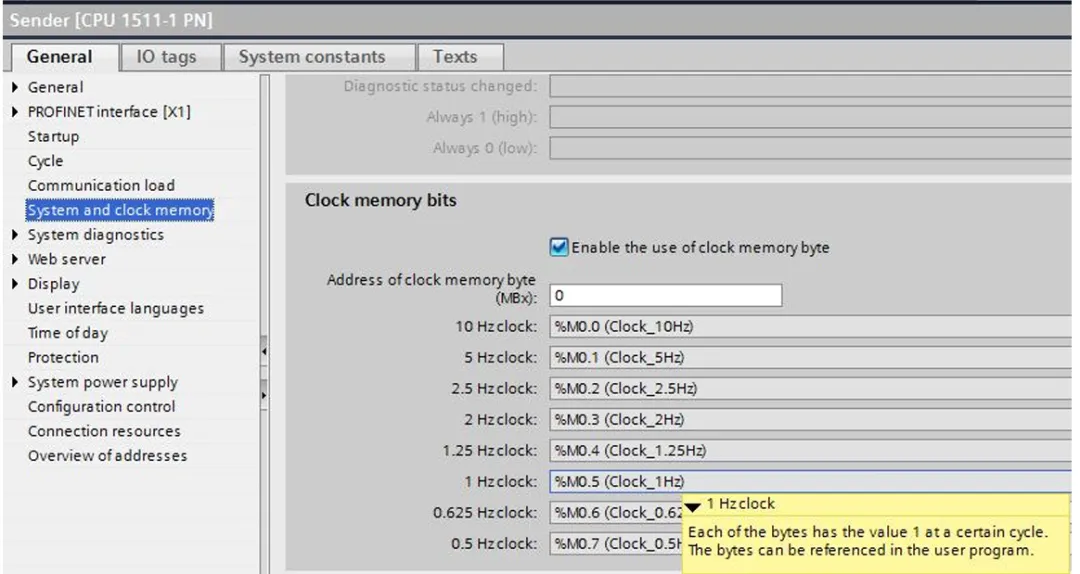

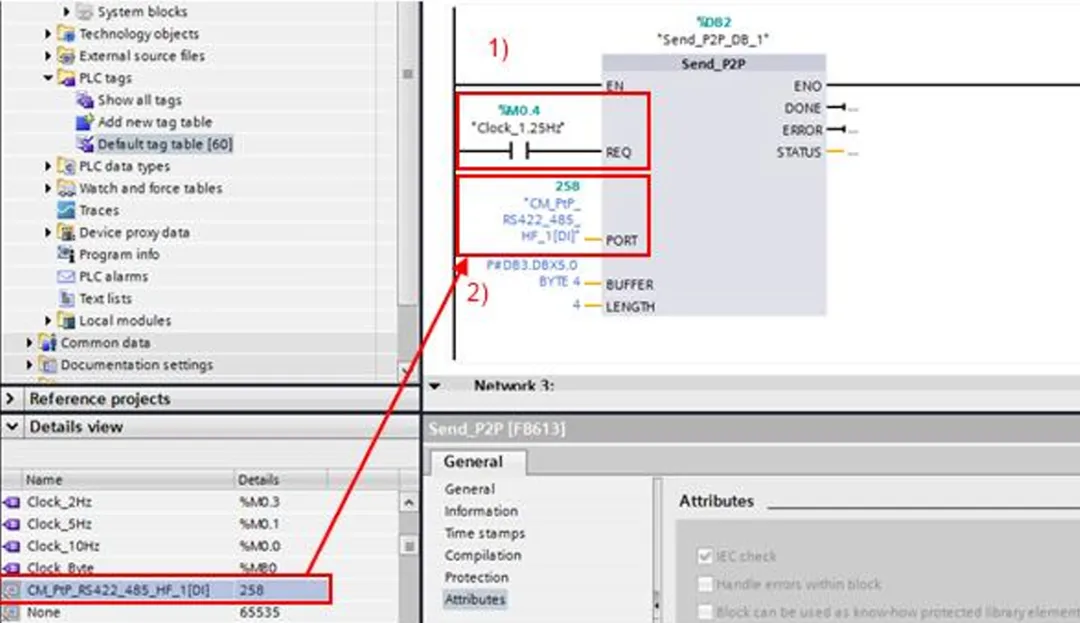

S7-1500 通过串口通讯模板 CM_P2P 可以实现自由口通讯。除了在硬件上会由于不 同的硬件接口类型（232和422/485等接口）而导致接线上有区别外，用户都需要 调用相应的功能块来实现数据的发送和接收，这里介绍的是编程时需要注意的事项， 否则可能会导致无法正常通讯。 S7-1500 实现自由口通讯时，需要用户在程序中调用发送和接收功能块才能实现数据 的收发，这两个功能块分别是“Send_P2P”和“Receive_P2P”。 在调用这两个功能块时，需要注意，其使能端EN为“1”时，发送、接收块才可以 被执行。而发送功能块还有一个 REQ 端，必须为上升沿触发，每次触发将发送一次， 因此可以考虑在编程时将REQ的触发位设置为“系统时钟存贮位（例 如:M0.0~M0.7）”（图1-1），这样，将实现自动定时触发发送功能（图1-2）。发送、接收功能块需定义相应的串口地址，该地址是模板在组态时分配的物理地址 （例如地址为：258，可在硬件组态中找到），另外在编程过程中，也可以通过PLC Tag 表中的“系统 Tag”查找，然后直接用鼠标选中，拖拽到相应的管脚（图 1-2）。 注意，这里的Tag是不能拷贝的，只能拖拽。 BUFFER管脚定义的是自由口通讯所需要发送的数据区，该数据区在定义时，需注 意：该地址区域的数据类型为Variant（S7-1500）。 对于S7-1500来讲，默认情况下，DB块属性都是“优化的块访问”，因此此时地址 应写成该DB的符号名。例如，该DB的符号名定义为“SenderDB”，起始地址名 为“Send_Data”，则该地址应写成：“SenderDB.Send_Data”（图 1-3）。当然， 还是建议通过拖拽的方式，这样不容易出错。图1-3发送数据区的地址定义

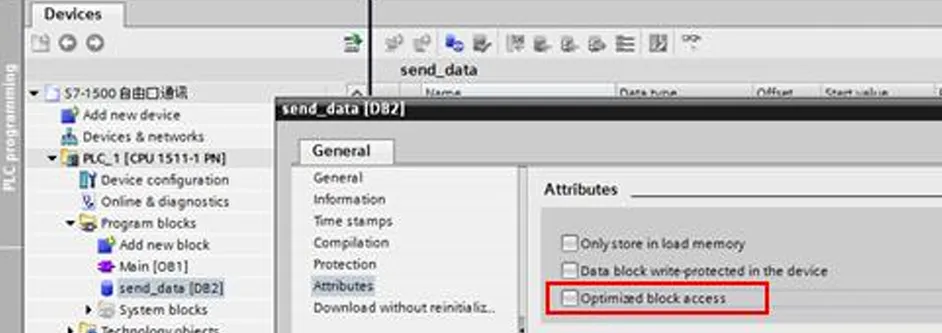

但如果此时也想写成指针数据类型的方式（例如：P#DB3.DBX0.0 byte 20），则需要将 DB块属性中的“优化块访问”的方式“去激活”（默认是激活的）（图 1-4）。
图1-4 DB块的“非优化访问”设置
而LENGTH为准备发送的数据长度，该长度应在BUFFER定义的数据区的长度范围内，比如，BUFFER区定义了20个字节的长度范围，则LENGTH的取值范围为0~20。如果定义为0，则表示将整个数据区都发送出去。
发送不同区域或不连续区域的数据
特殊情况下，可能需要发送不同区域的数据，例如：同一个数据块的不同区域的数 据。由于对于 S7-1500 系统的自由口通讯方式中，当多次调用发送块（Send_P2P） 时，由于只有一个发送端口，因此当某个发送块执行时，其他块均停止发送，并且 会导致接收方的数据被覆盖，因此并不推荐多次调用发送功能块来发送不同区域的 数据。此时可以通过调用MOVE指令库中相应的MOVE指令将不同的数据区的数据 先送到发送BUFFER区，再通过发送块发出去。
发送不同区域或不连续区域的数据

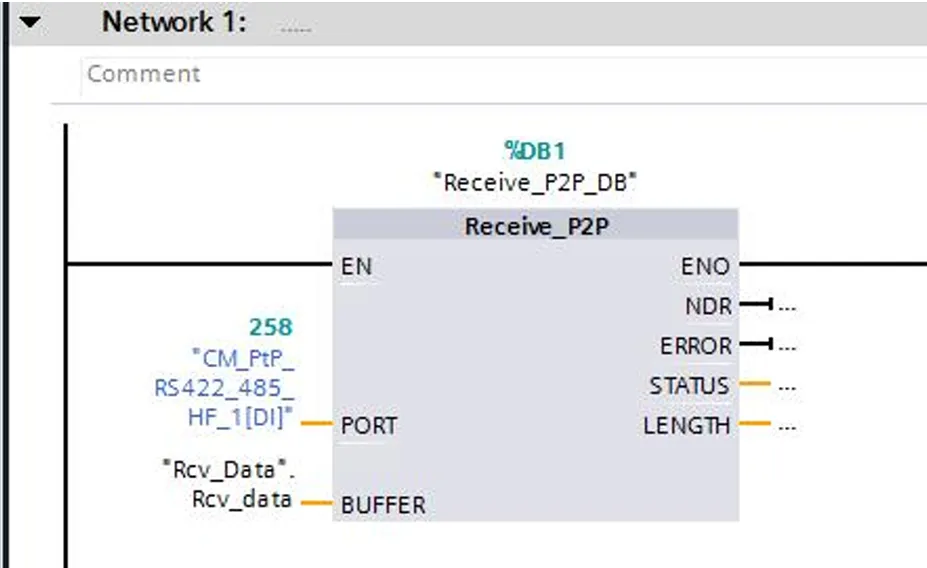

接收程序同发送程序类似，需要激活使能端“EN”、定义相应的端口，另外定义接 收区也同发送端类似（图1-5）。
图1-5 接收功能块的调用

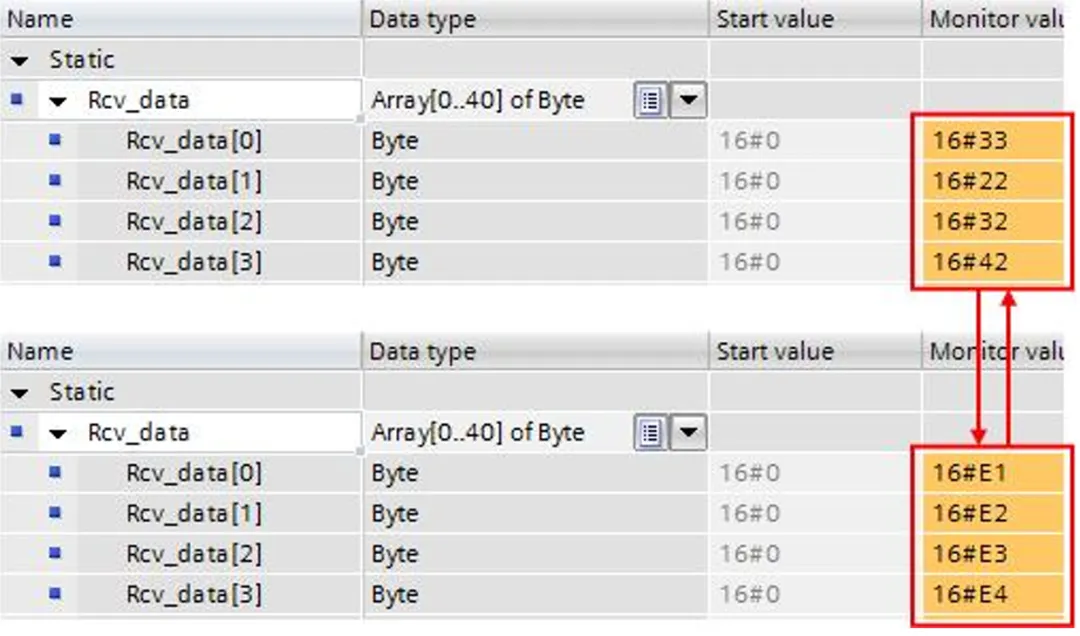

但注意，如果发送端多次调用发送块（Send_P2P），且发送不同区域的数据，由于接收端无法改变接收端口，都是通过同一端口接收数据（例如：258），因此无论接收端调用一次还是多次该接收功能块（Receive_P2P），所接收到的数据都将会被 来自不同发送区域的数据所相互覆盖（图1-6）。
图1-6 接收到的数据相互覆盖
因此一般不推荐调用多次发送块，如果真的有这种应用，需用户自己编程将数据进行分拣。
