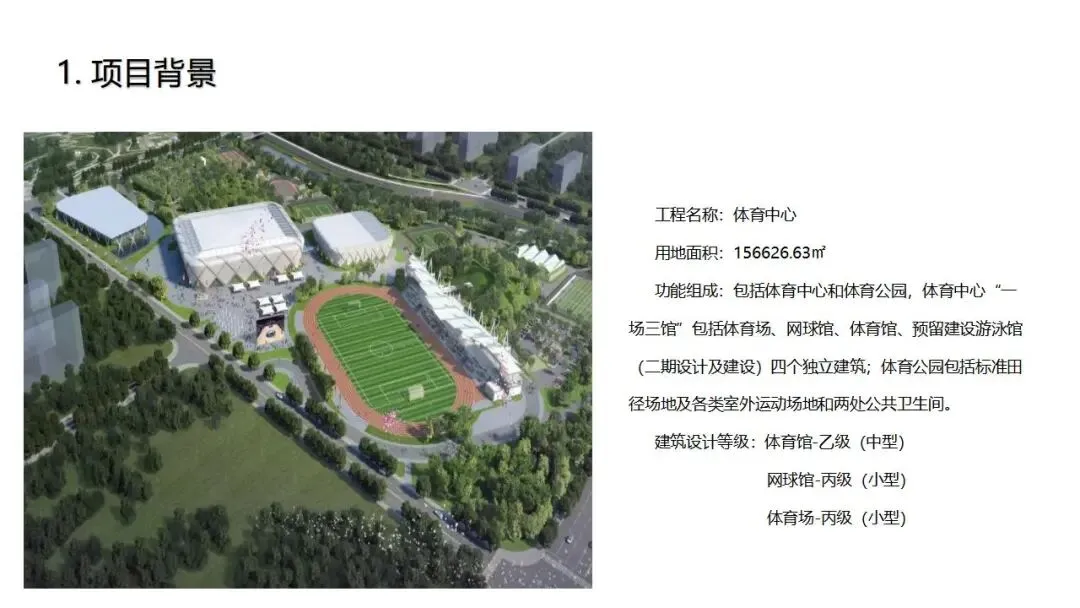

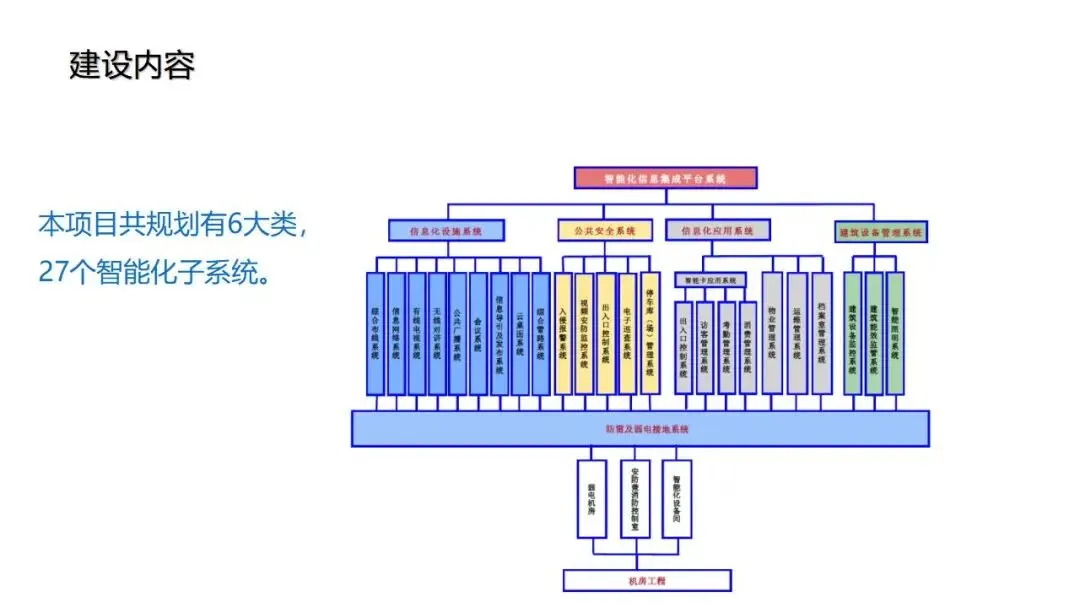

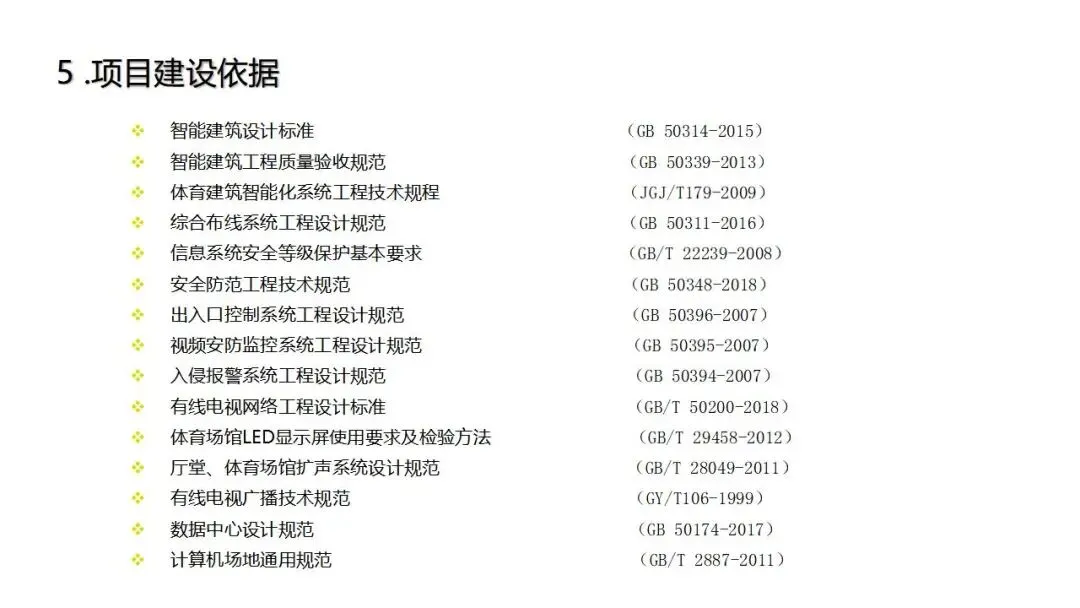

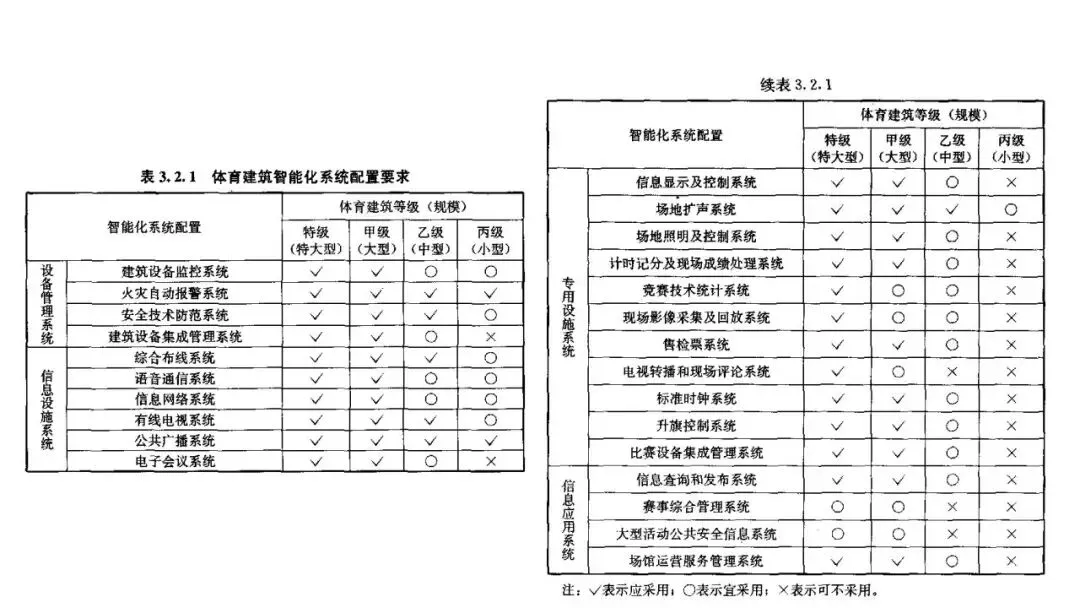

该PPT为某体育中心“一场三馆”（体育场、网球馆、体育馆及预留游泳馆）与体育公园的智能化设计规划，用地约15.66万㎡。方案以物联网、人工智能、移动互联及绿色节能技术为底座，遵循《智能建筑设计标准》《体育建筑智能化系统工程技术规程》等规范，按“智慧运营、高效办公、安全管理、节约能耗”目标，规划6大类共27个子系统。

以下为正文，下载方式在文末：

一、信息化应用系统（赛事支撑）

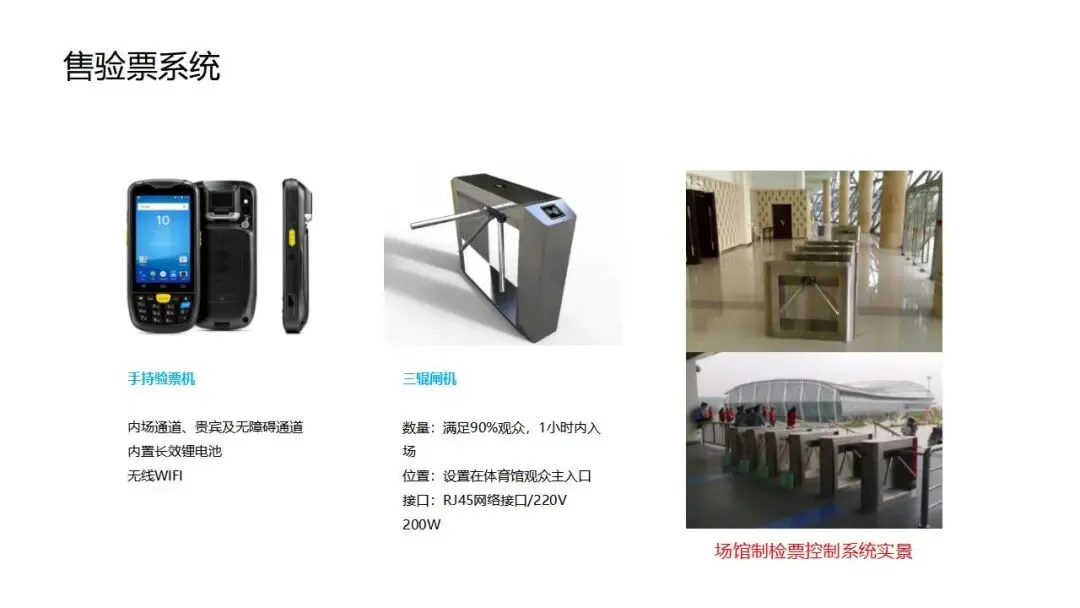

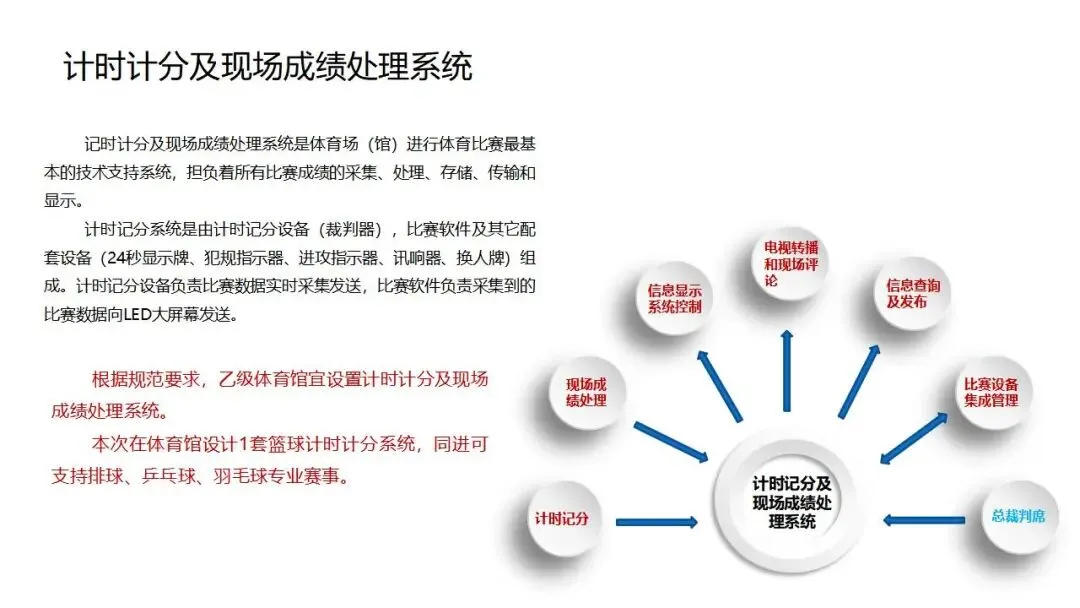

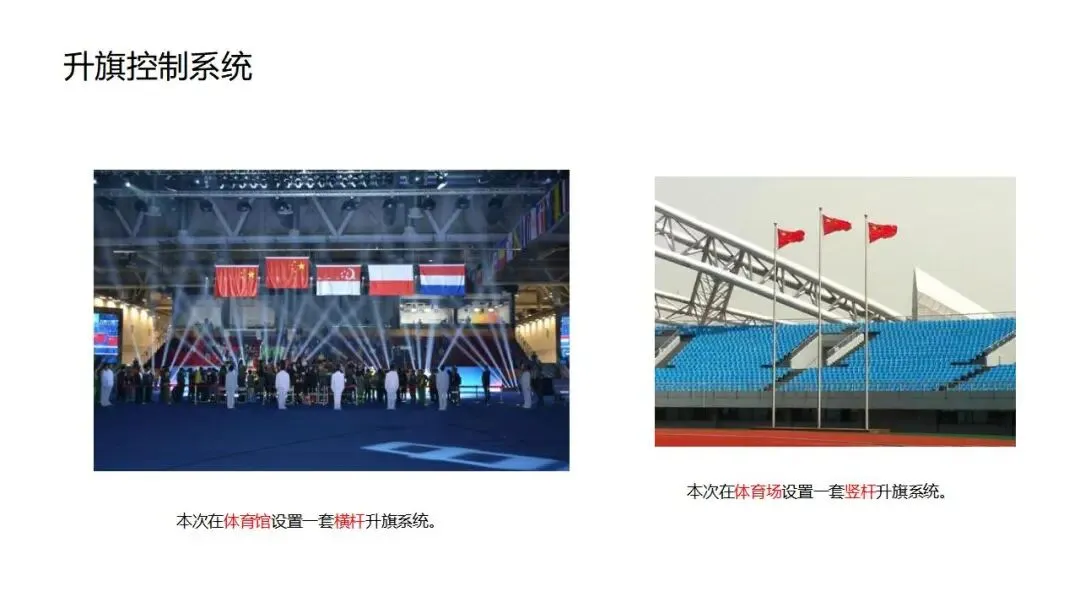

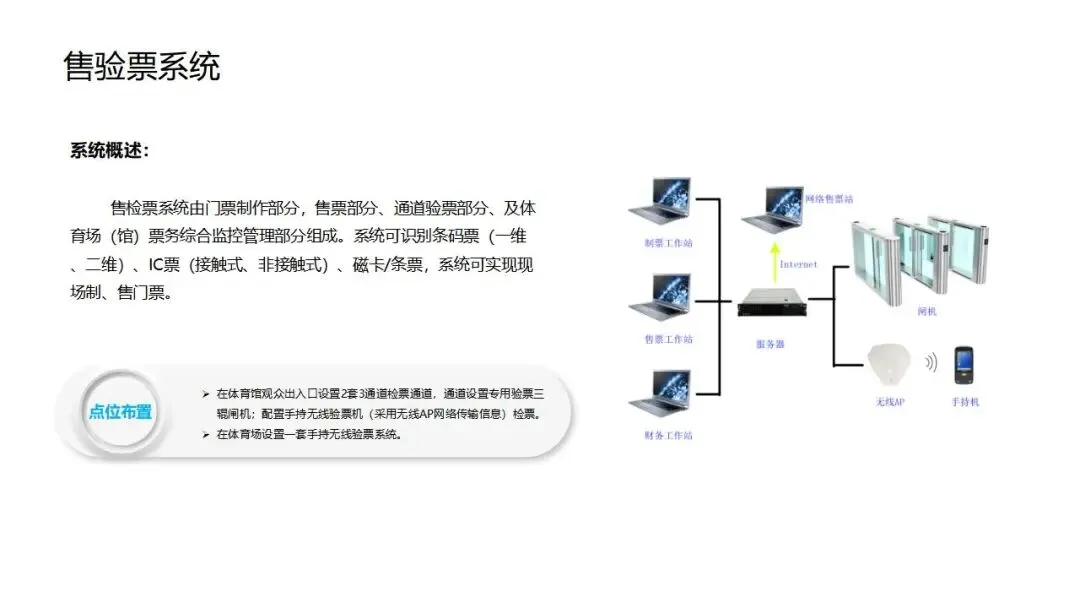

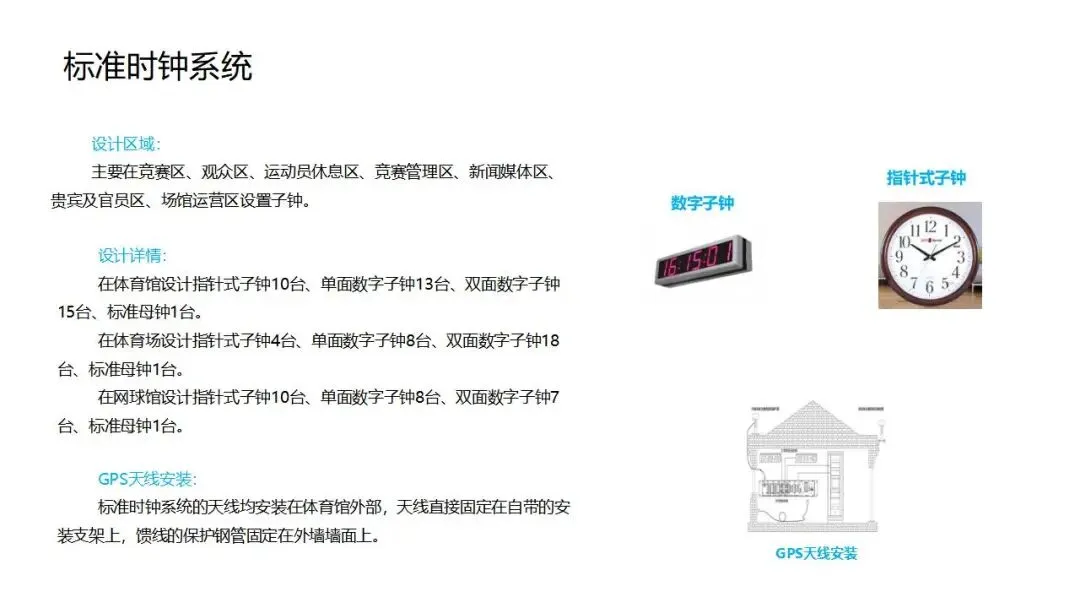

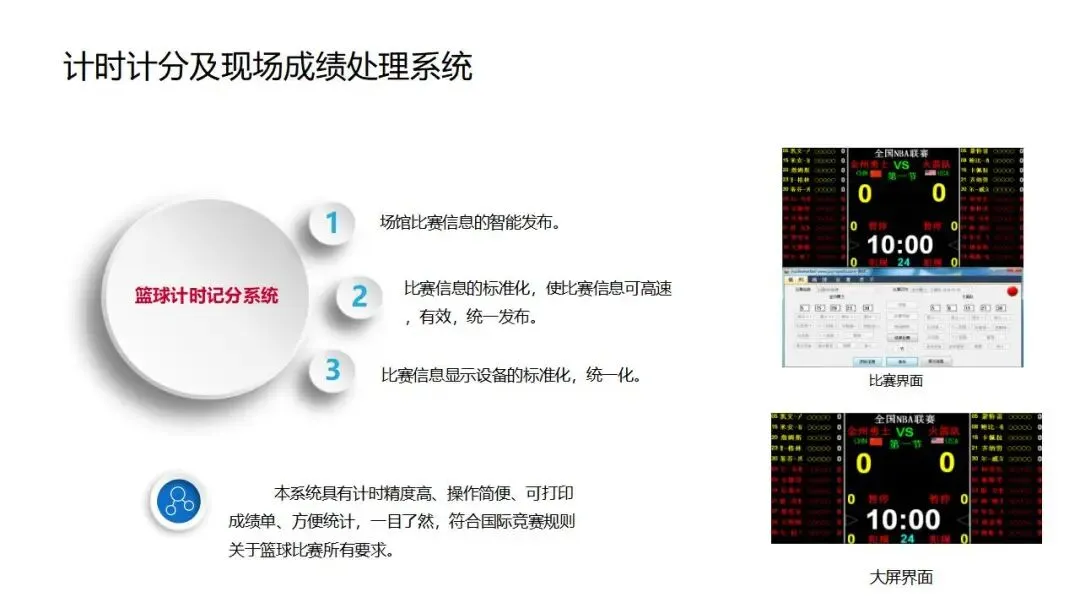

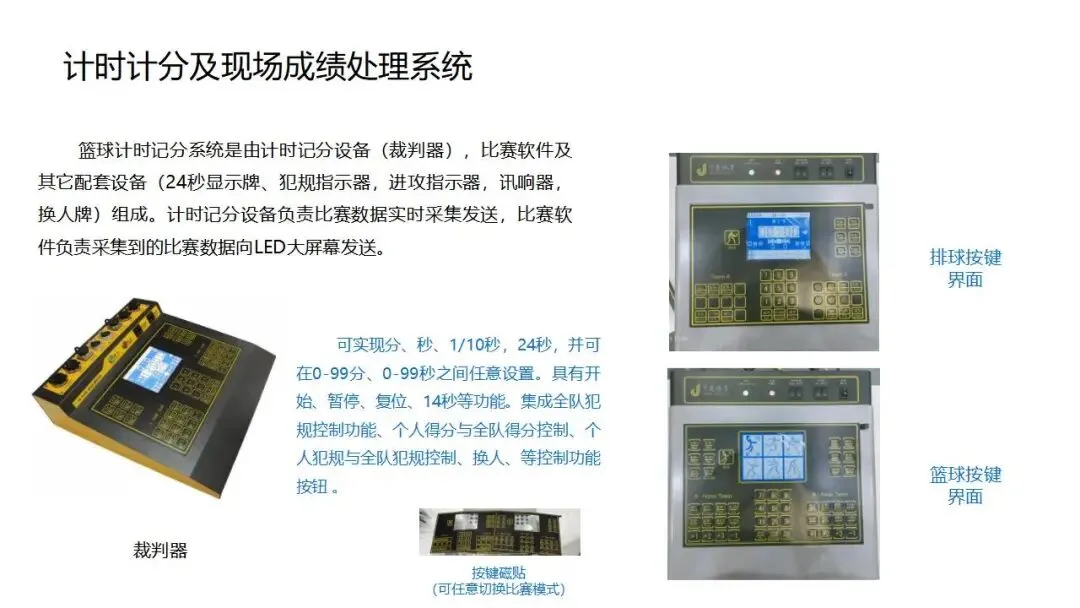

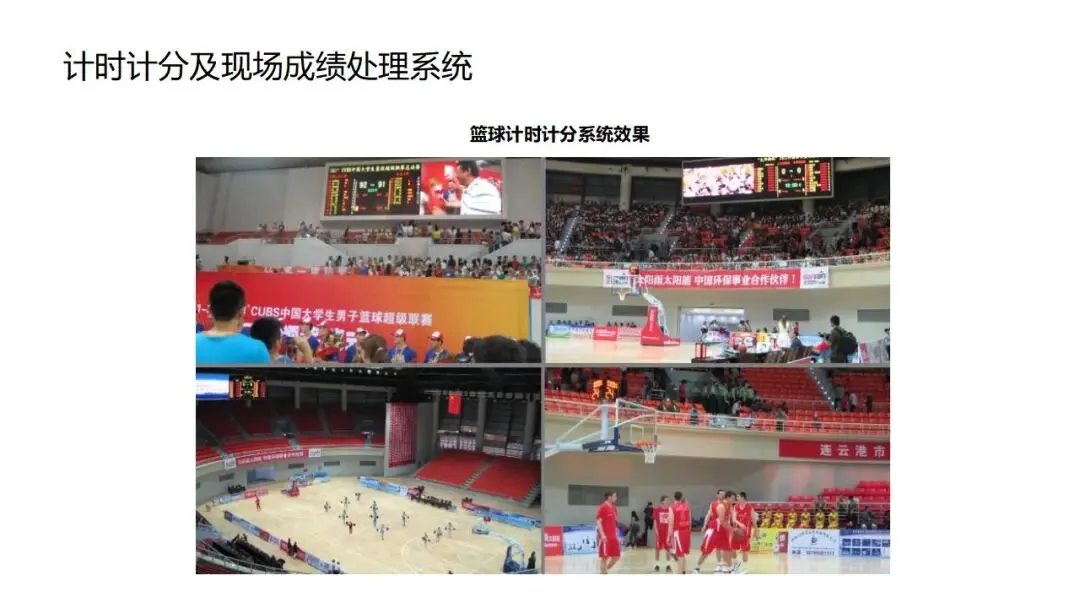

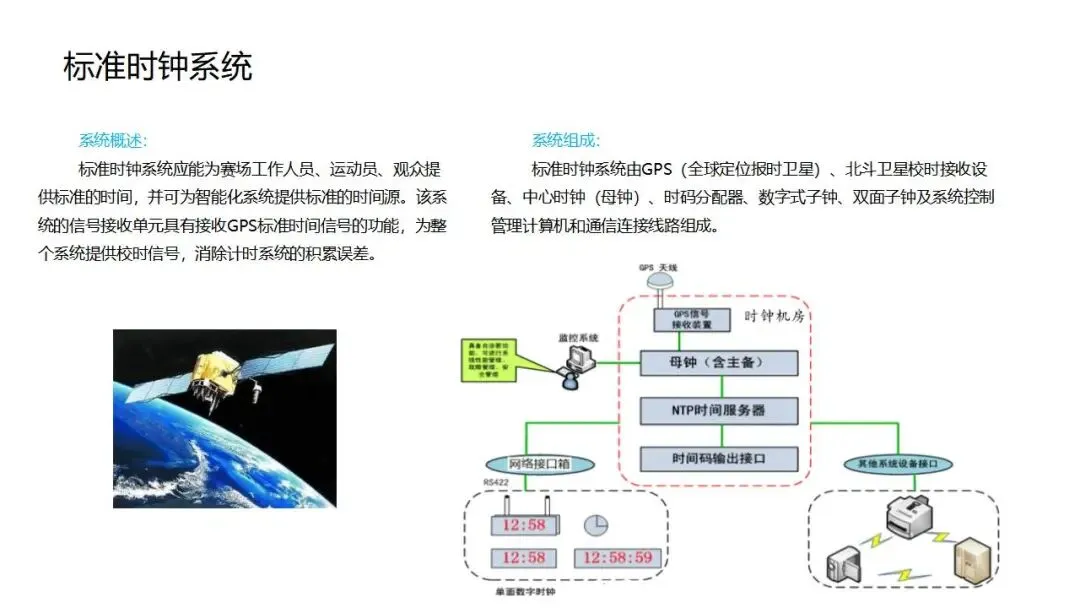

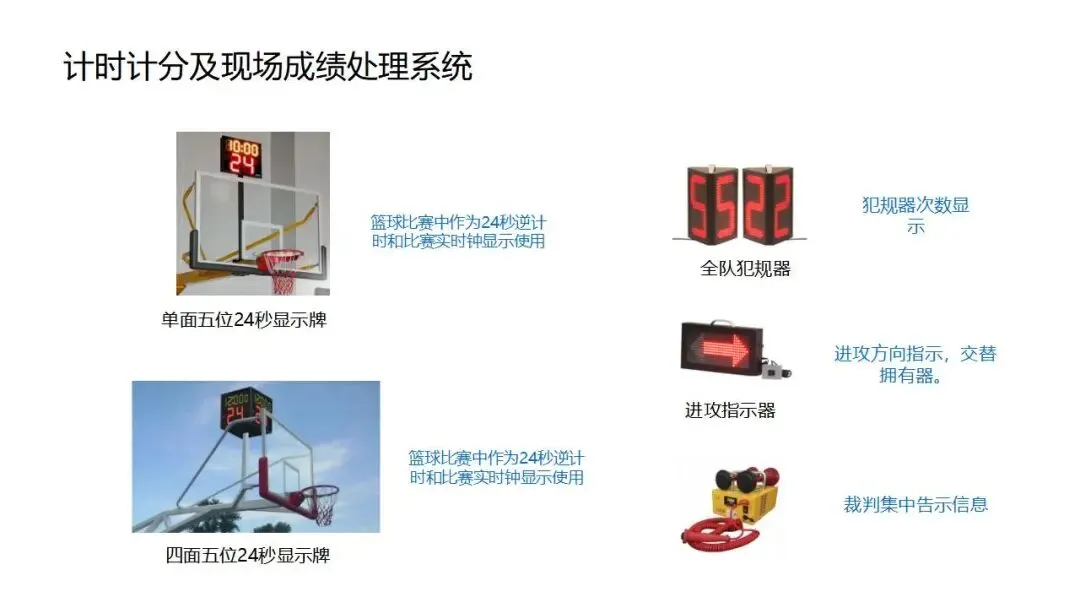

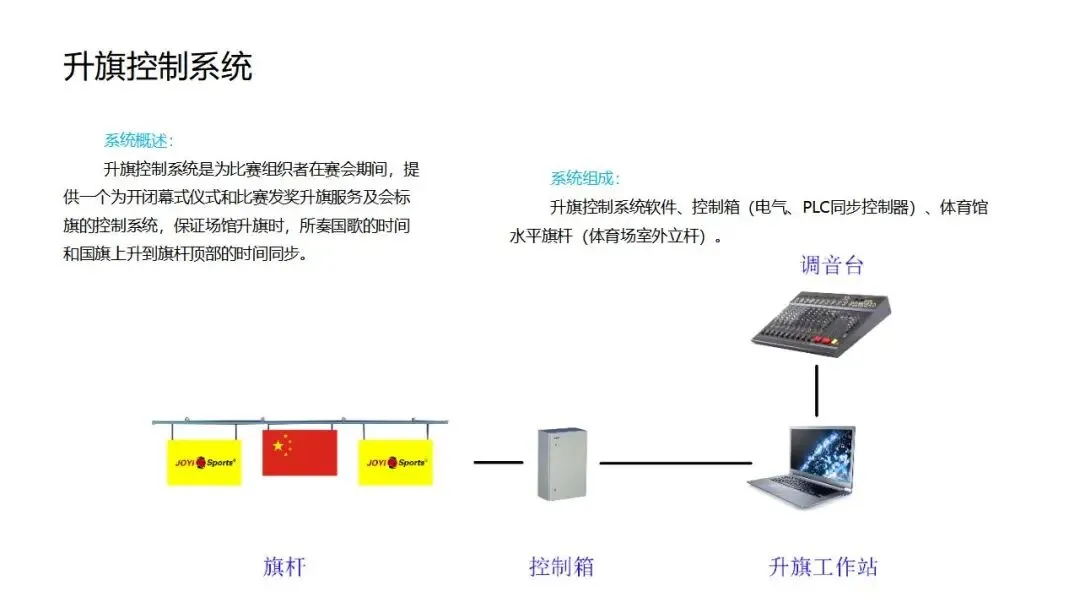

按乙级/丙级场馆标准配置专用设施：体育馆设1套篮球计时计分系统（兼容排球、乒乓球等），含24秒牌、犯规指示器、进攻指示器等，实现比赛数据实时采集与LED同步显示；售检票系统在体育馆观众主入口设2套3通道三辊闸机，配手持无线验票机，满足90%观众1小时内入场；升旗控制系统通过GPS校时，保证奏国歌与升旗同步；标准时钟系统依托GPS/北斗双源，在三个场馆共部署子钟85台，为赛事与全网设备统一授时。

二、信息化设施系统（网络与会议）

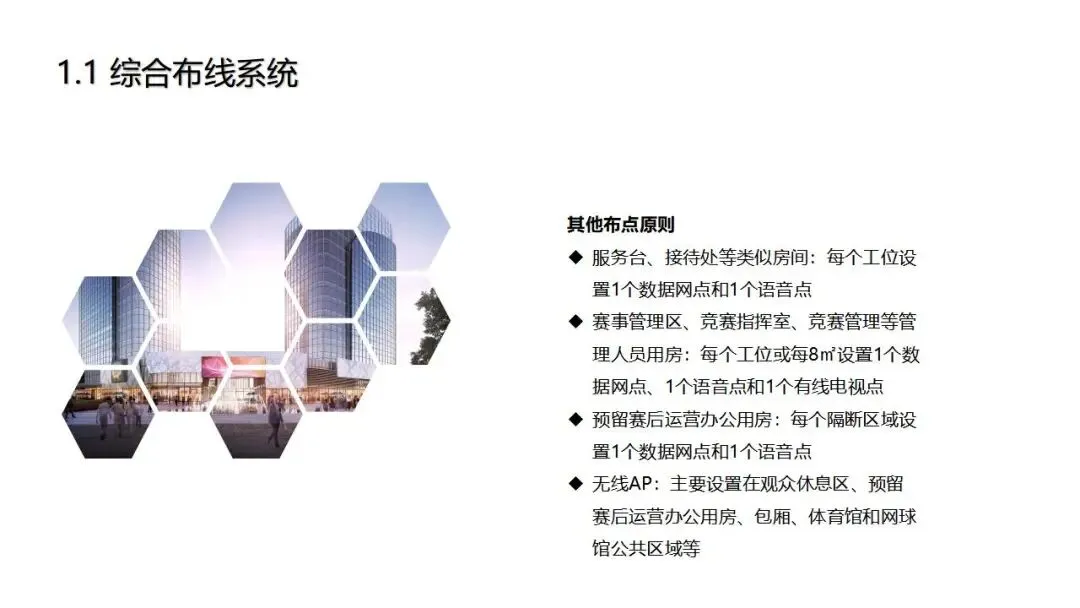

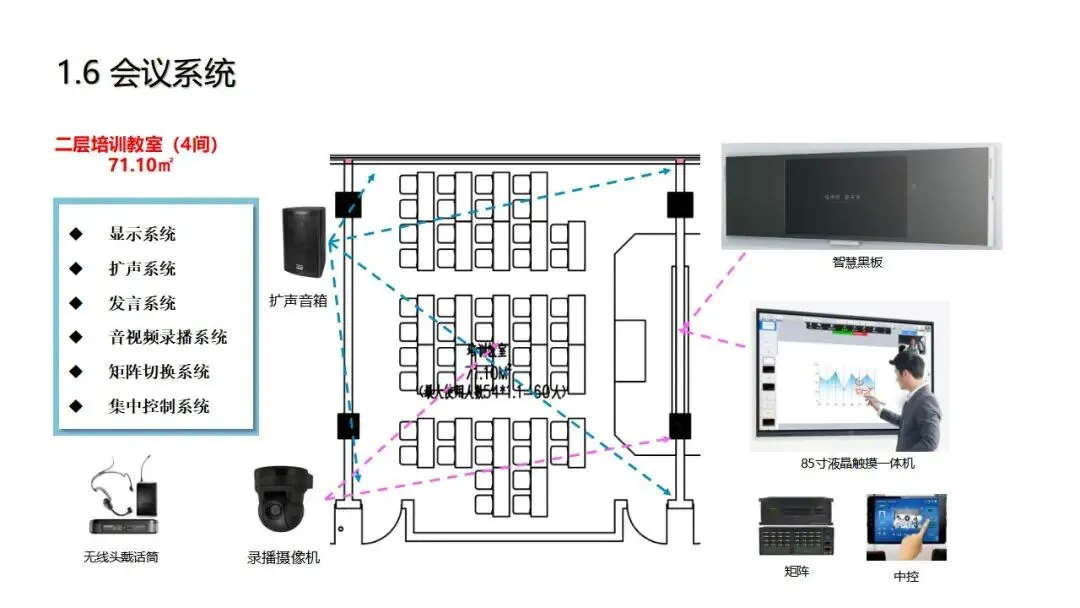

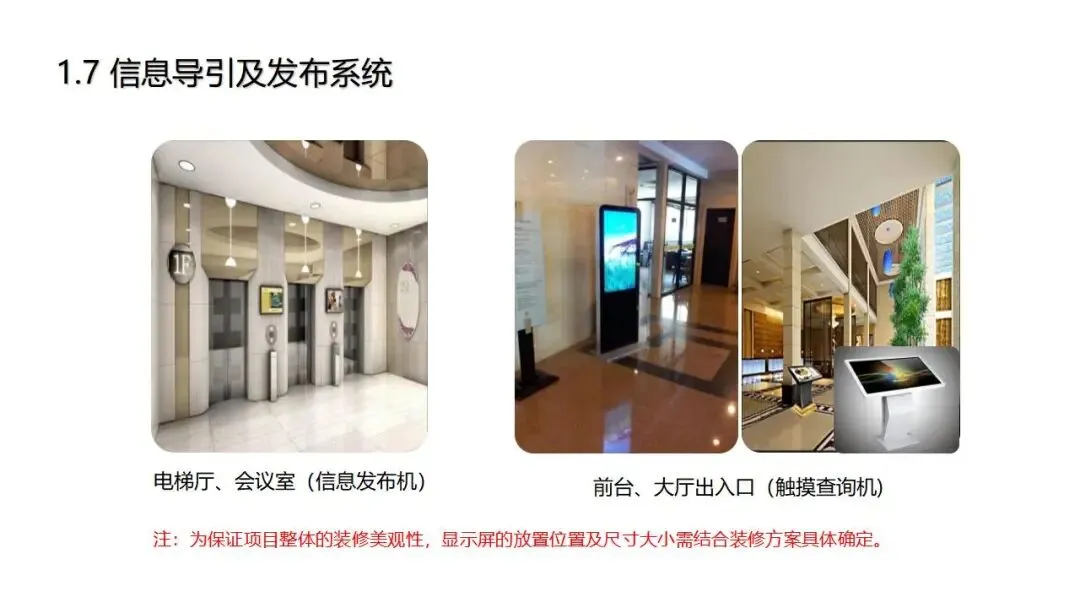

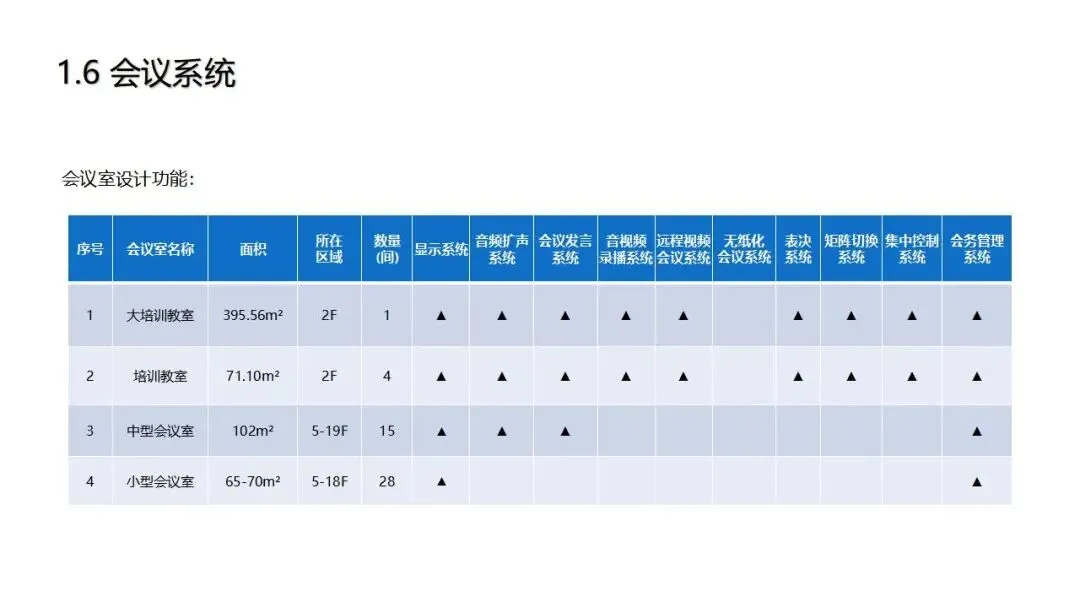

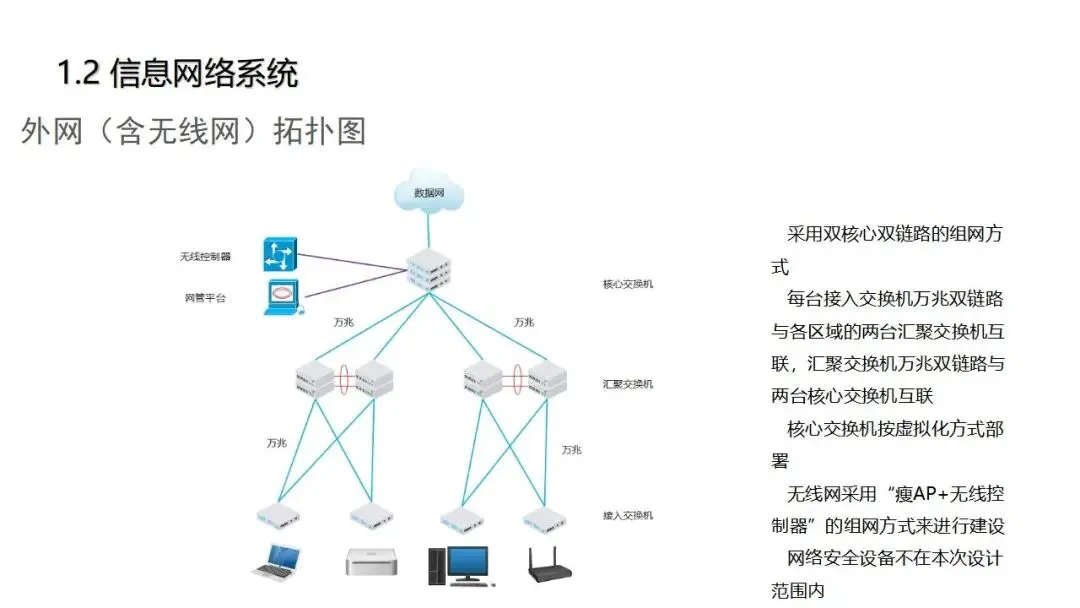

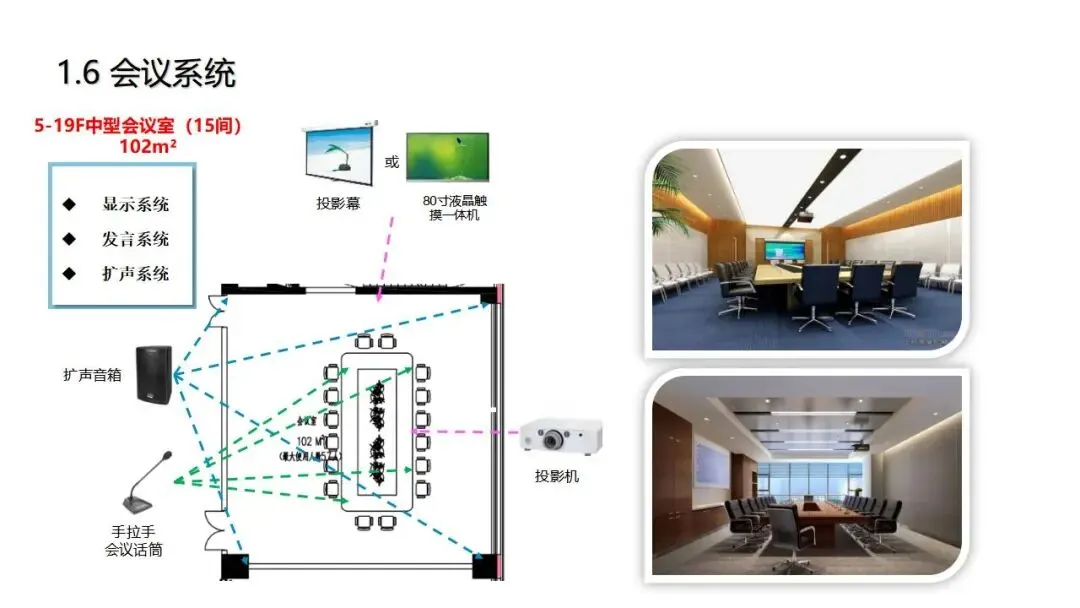

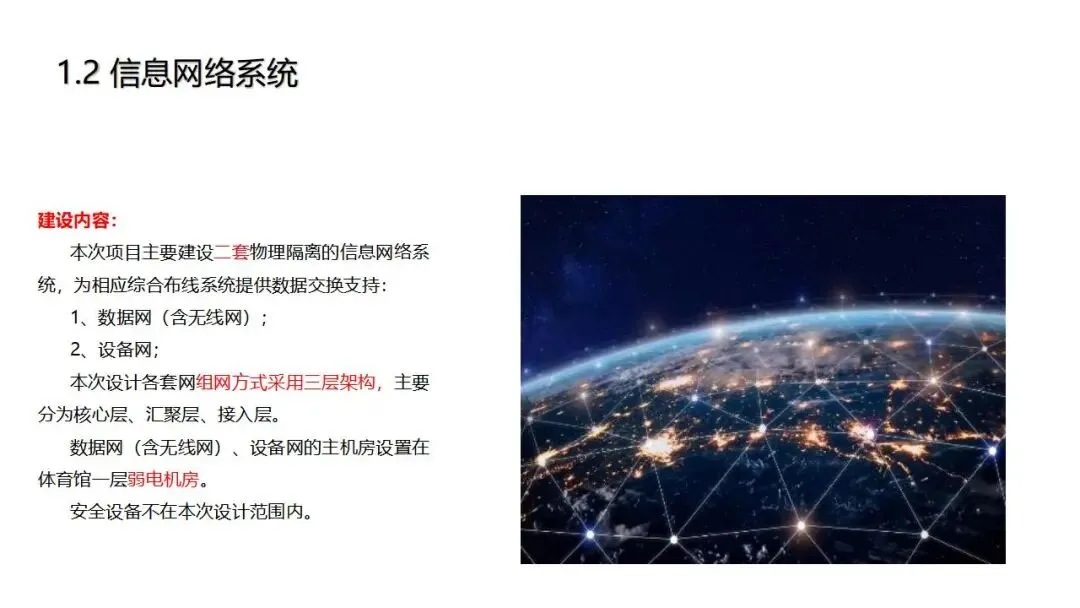

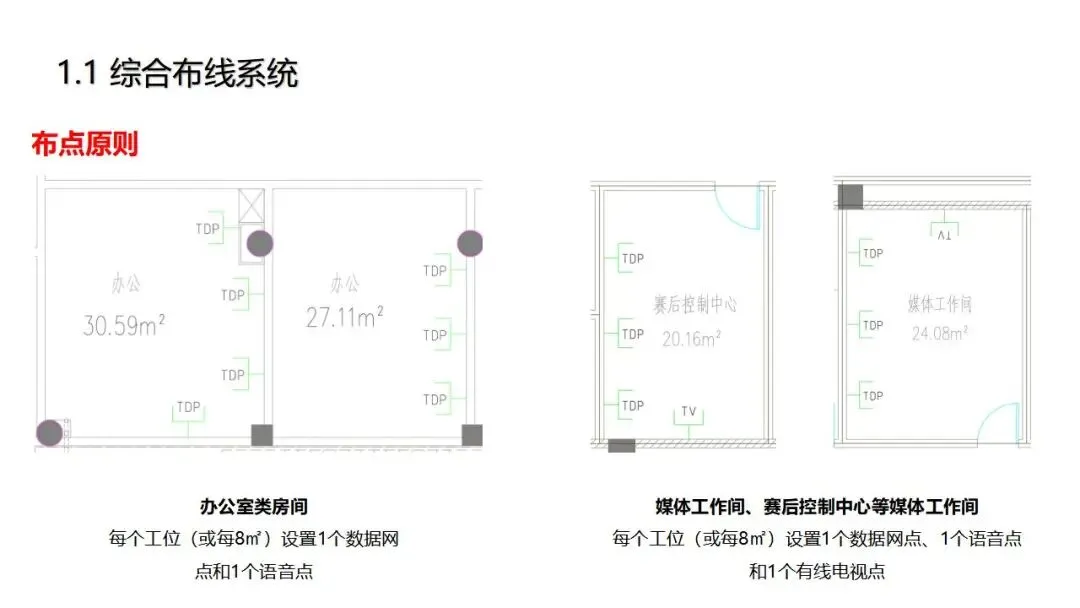

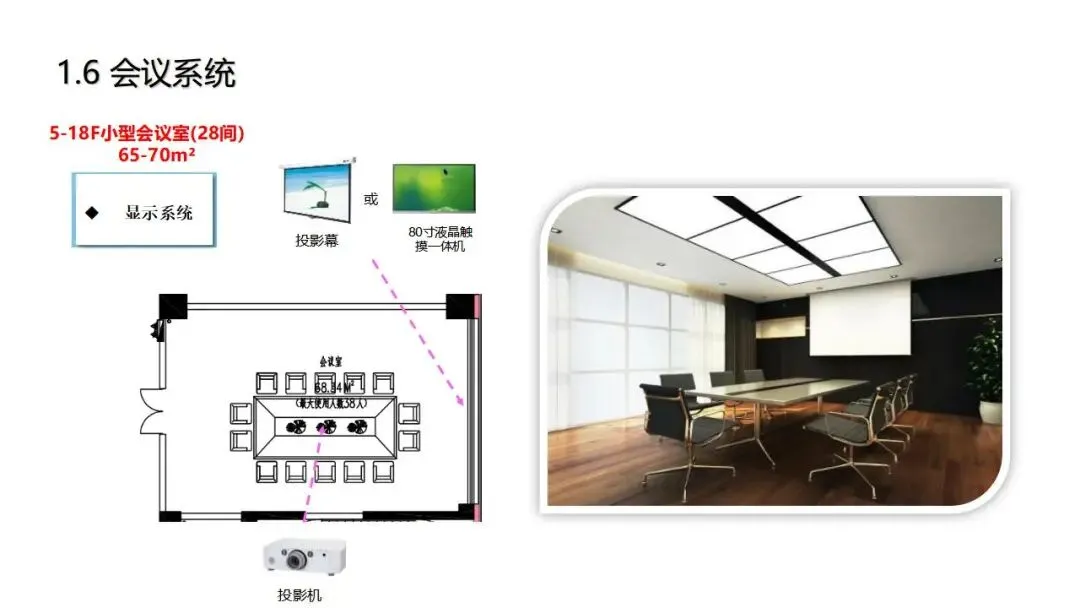

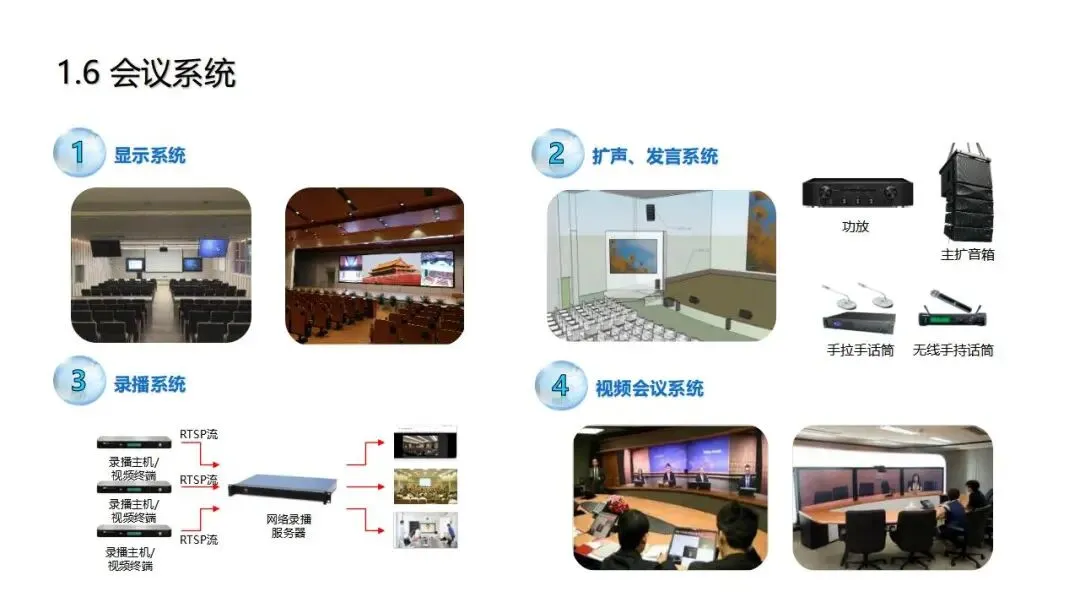

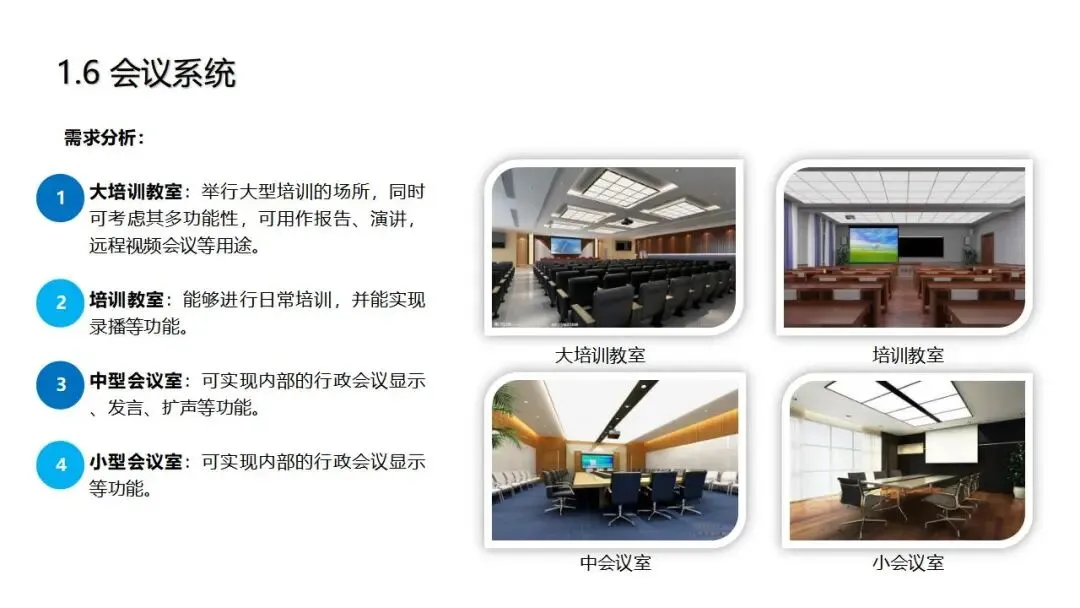

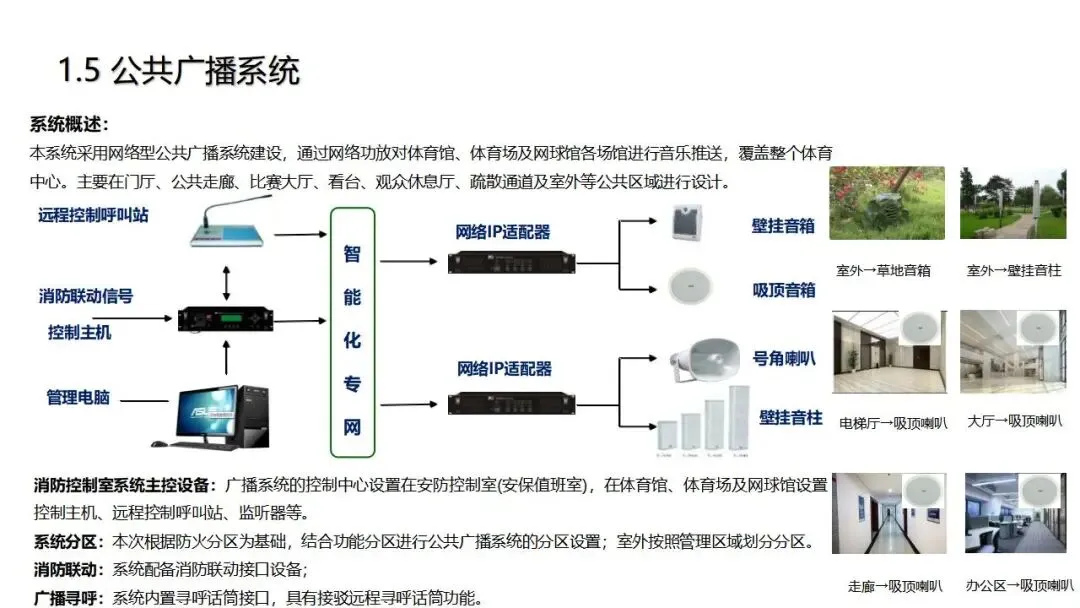

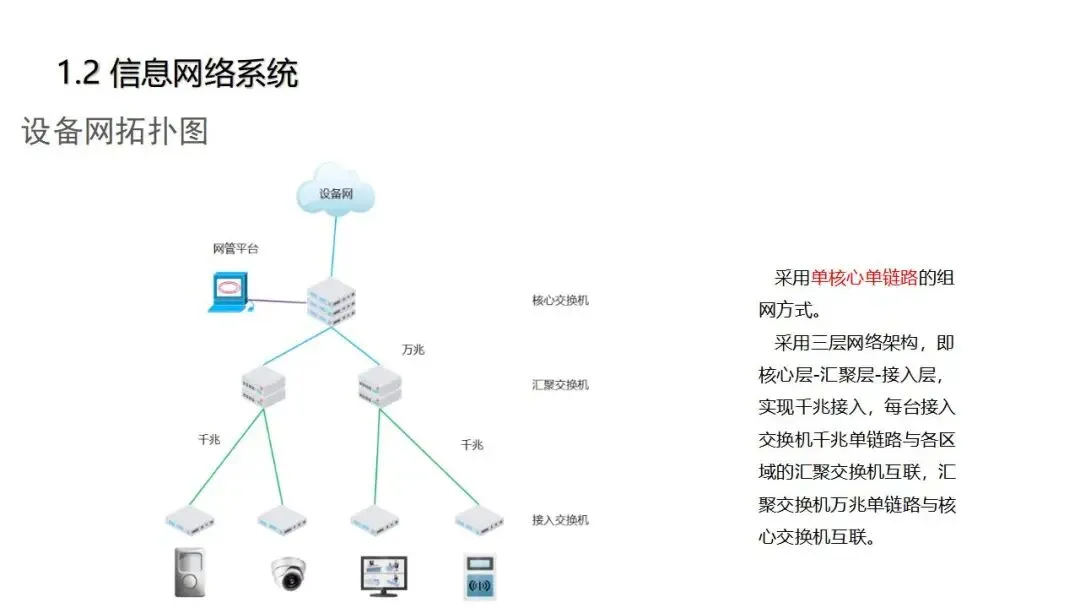

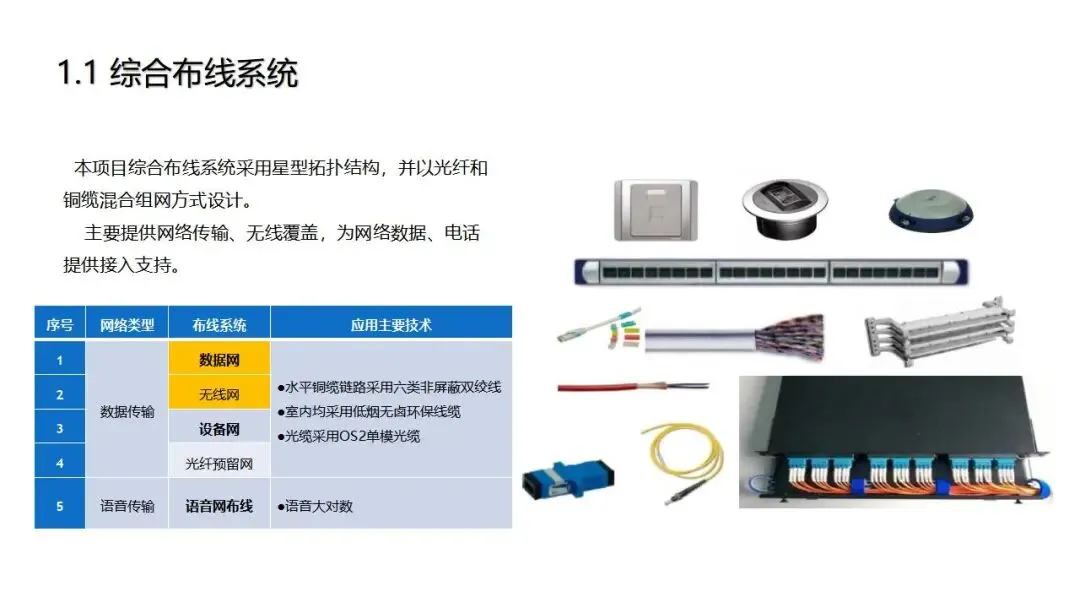

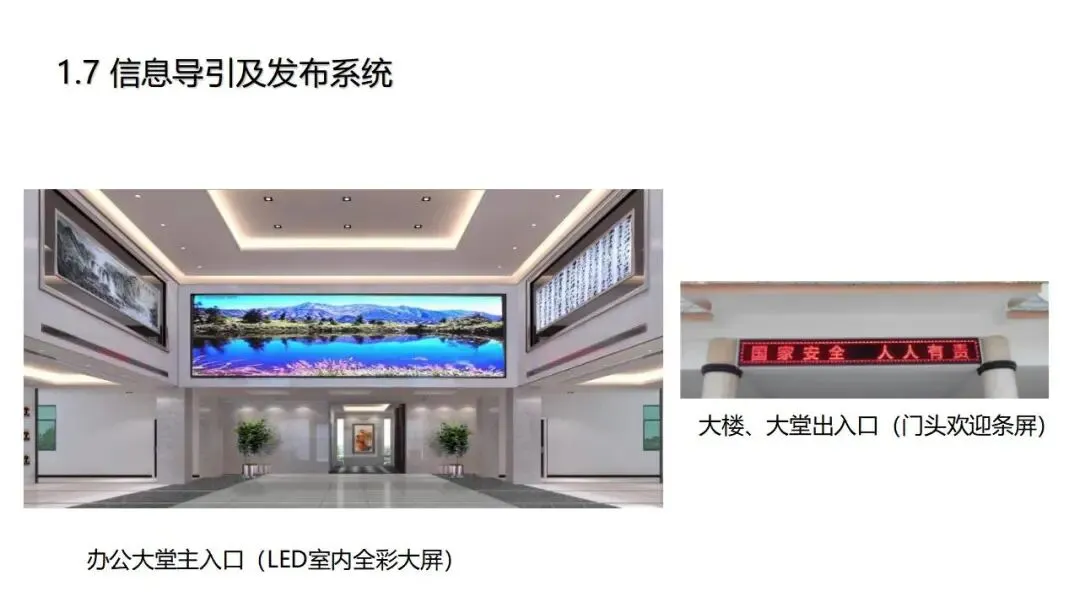

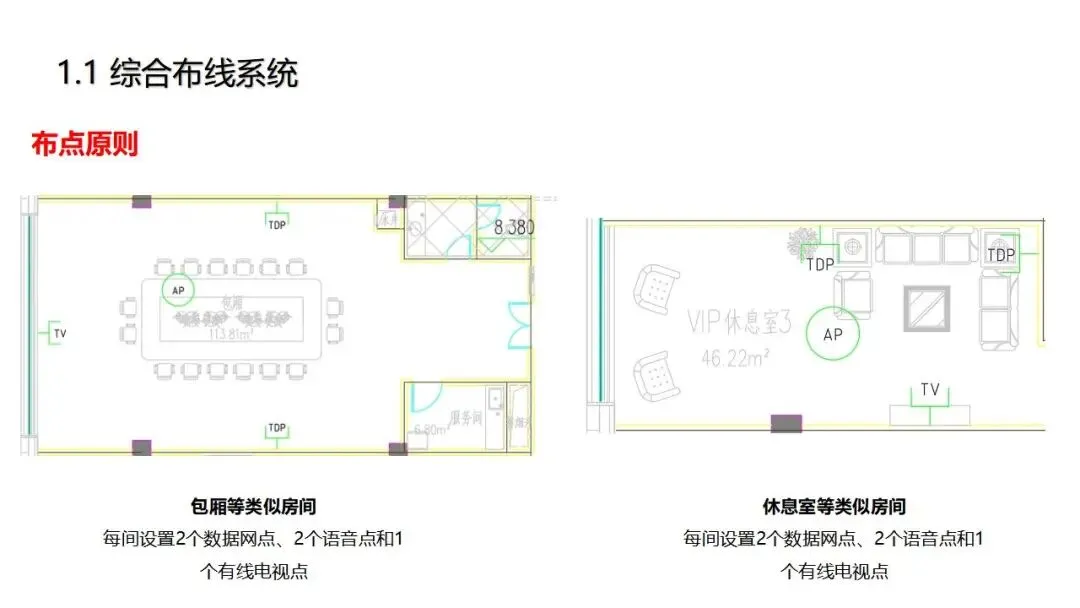

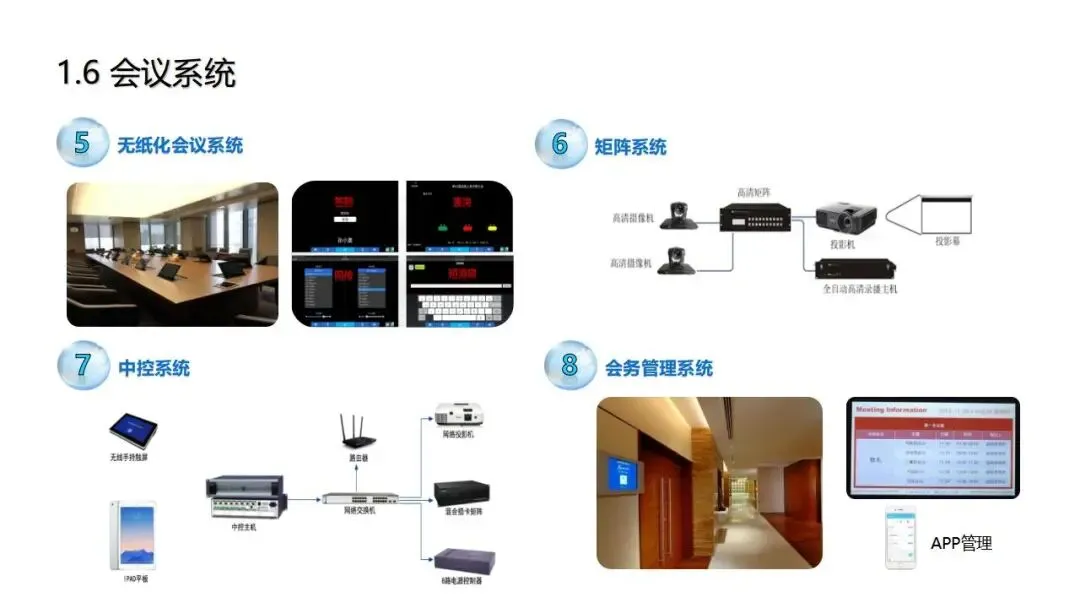

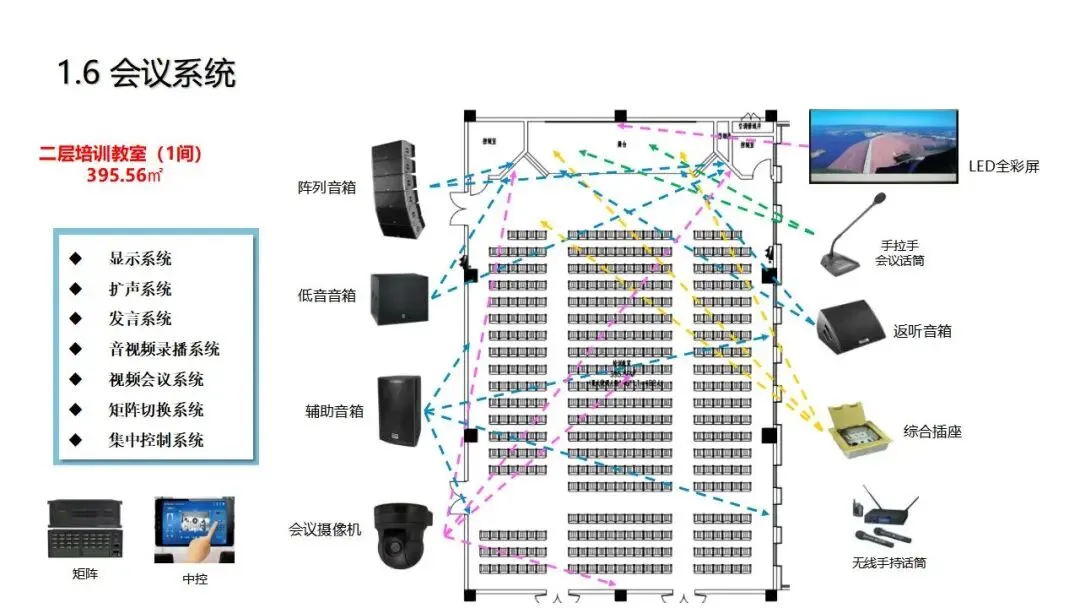

综合布线采用六类非屏蔽铜缆+OS2单模光纤混合组网，分数据网、无线网、设备网、光纤预留网四套物理网络。信息网络构建数据网（含无线）与设备网双核心，数据网按双核心双链路虚拟化部署，无线采用瘦AP+控制器架构。公共广播为全网络型，按防火与功能分区覆盖门厅、大厅、看台及室外。会议系统分层配置：395㎡大培训教室配显示、扩声、发言、录播、视频会议及中控；4间71㎡培训教室增无纸化；15间中型会议室和28间小型会议室按面积匹配显示与扩声。信息导引发布系统在前厅设触摸查询机与LED屏。

三、公共安全系统（安防与停车）

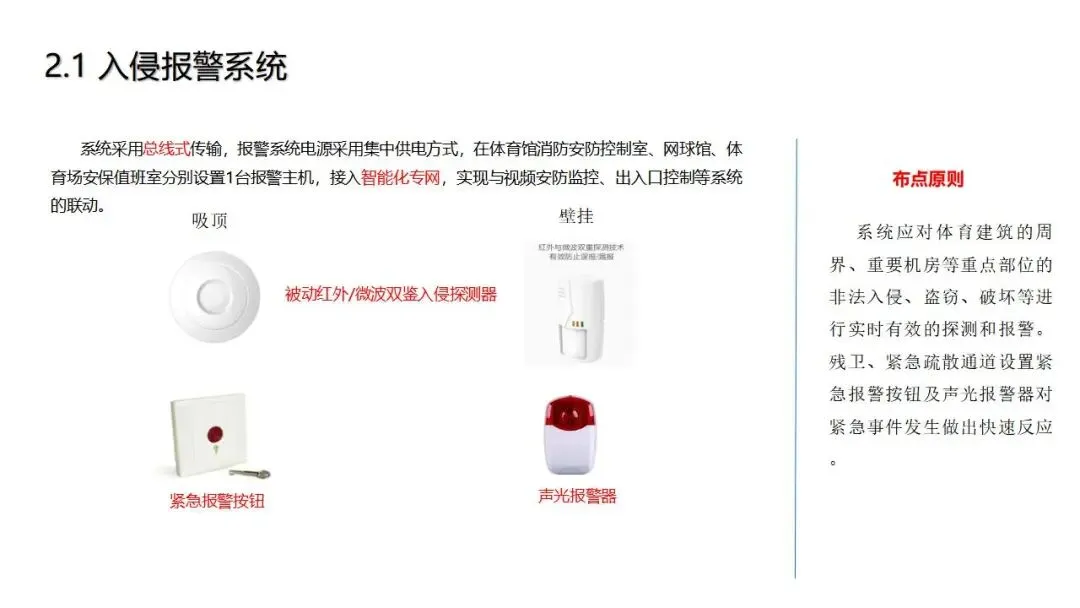

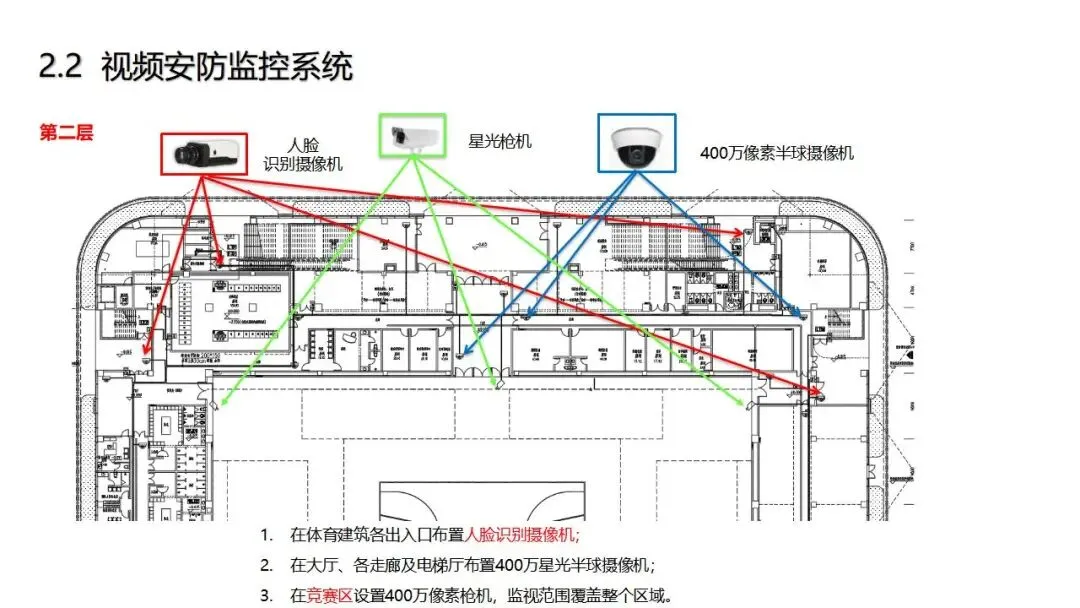

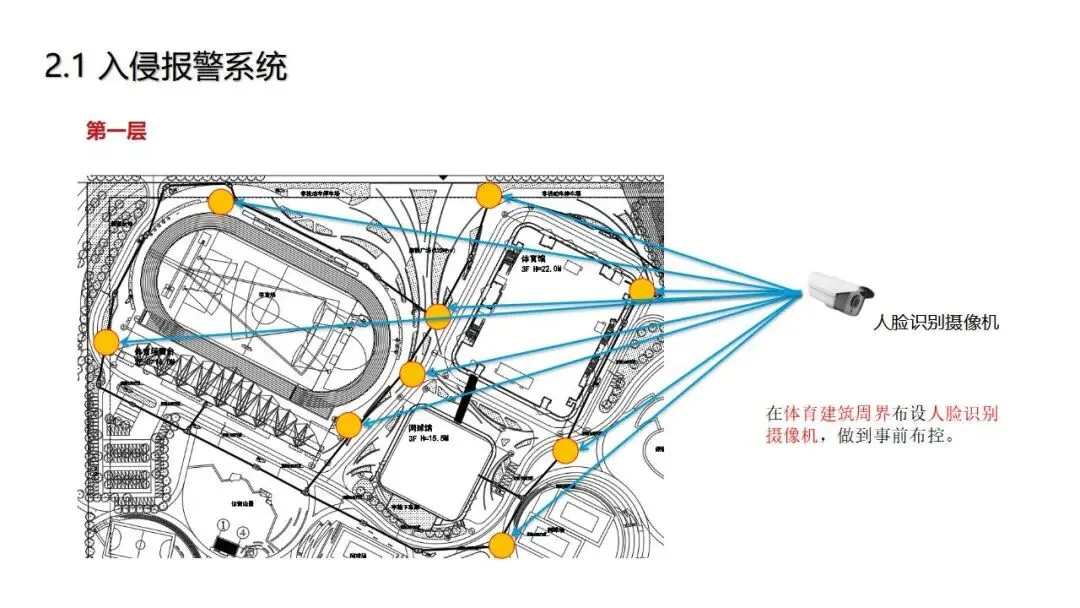

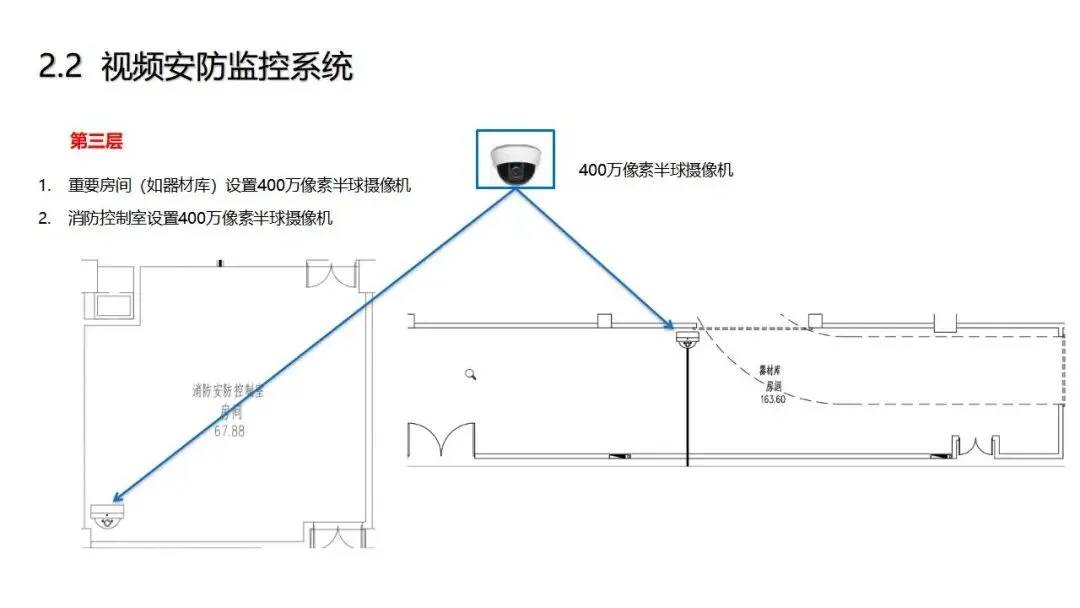

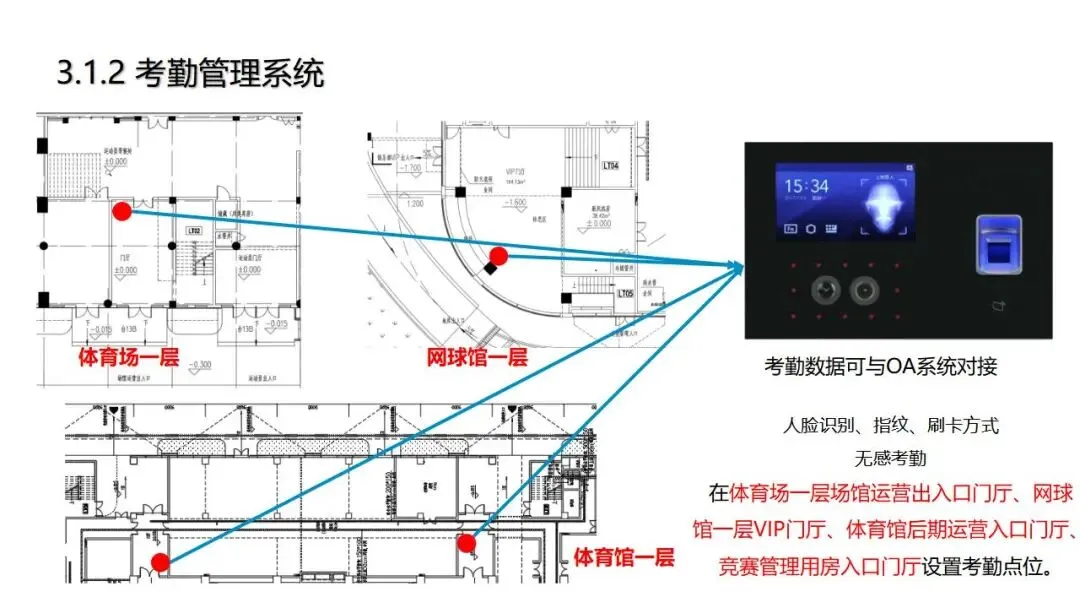

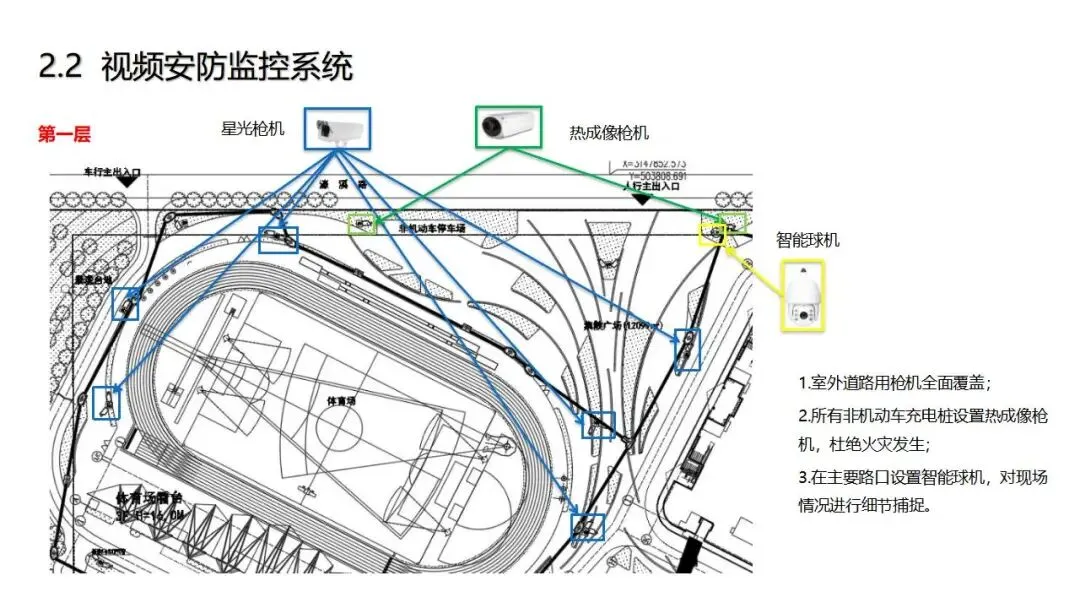

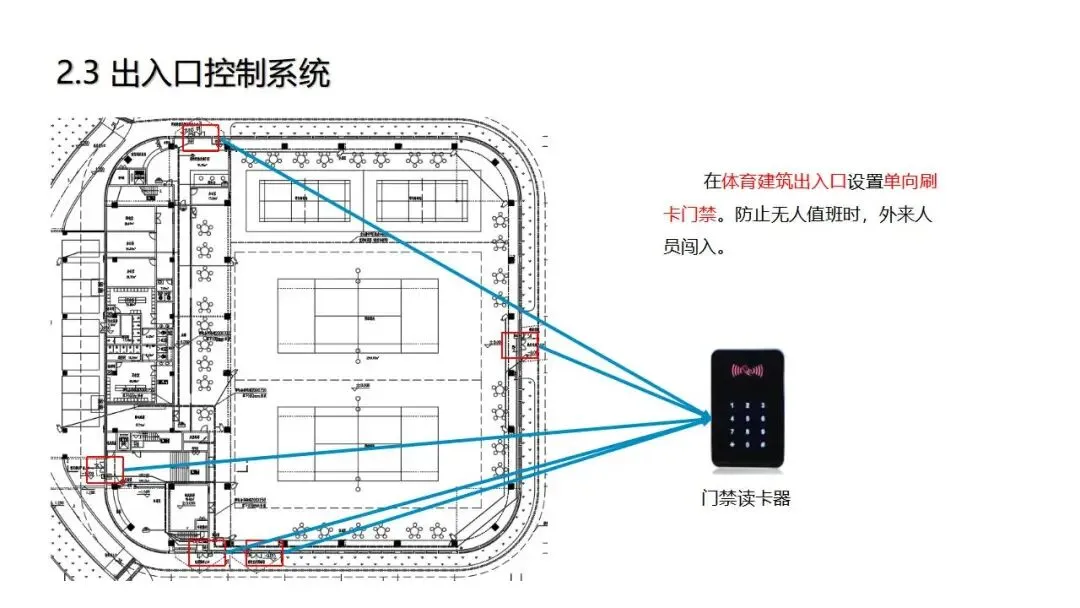

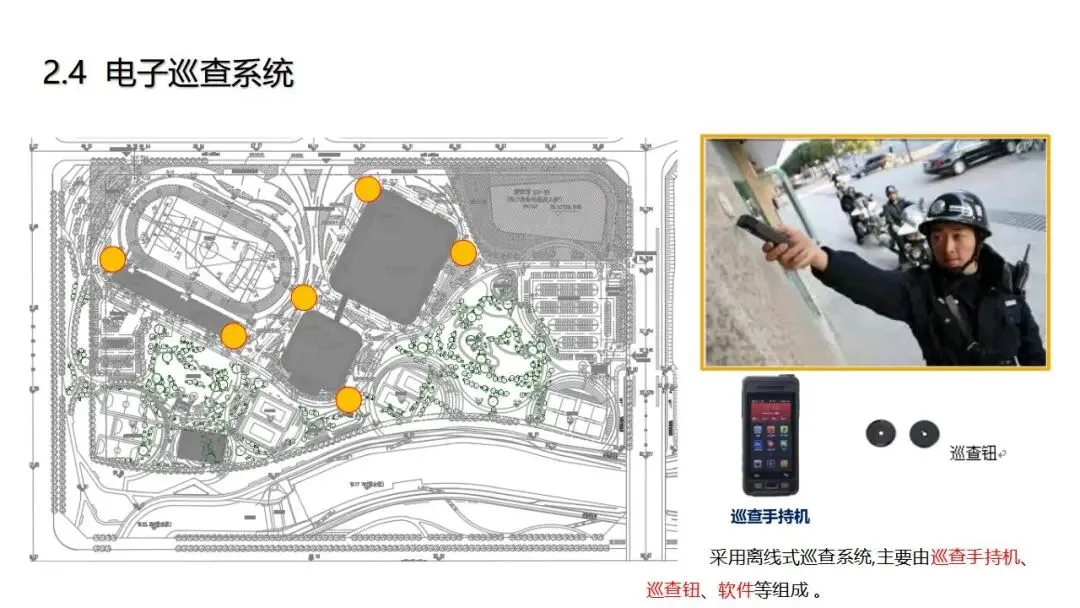

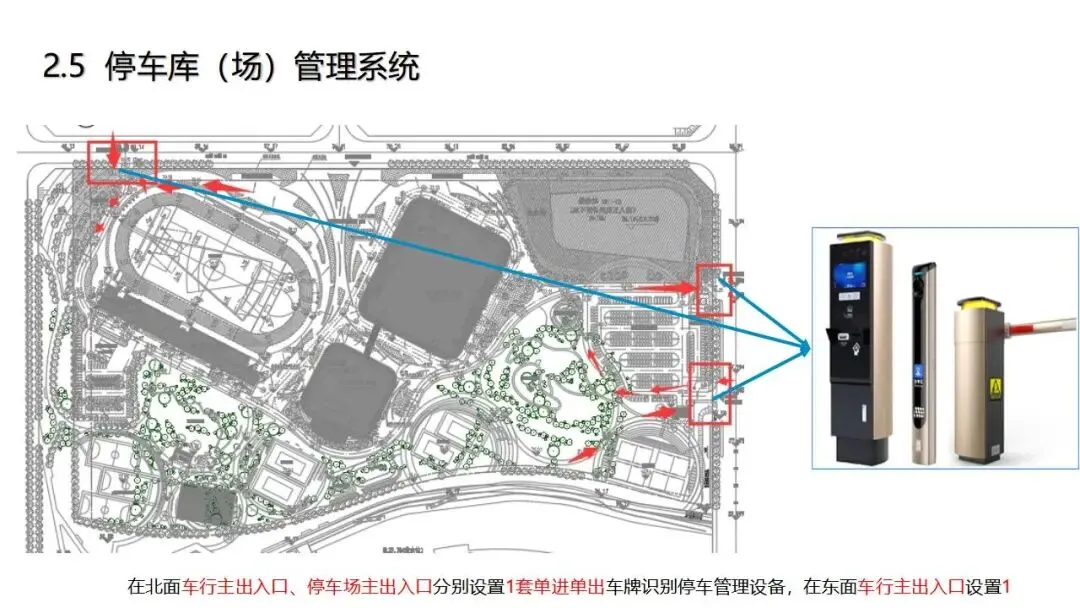

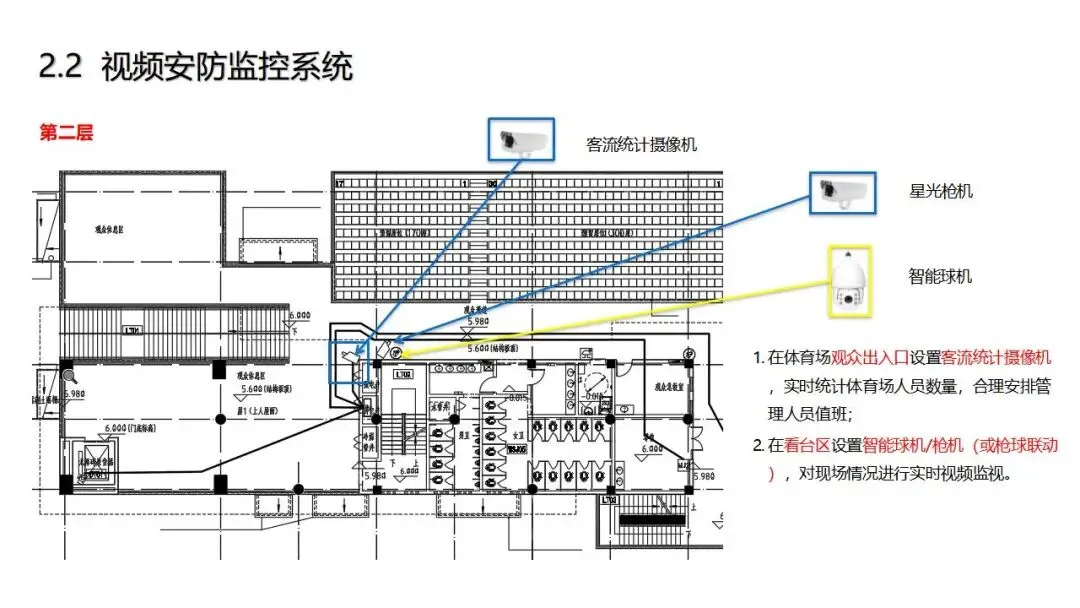

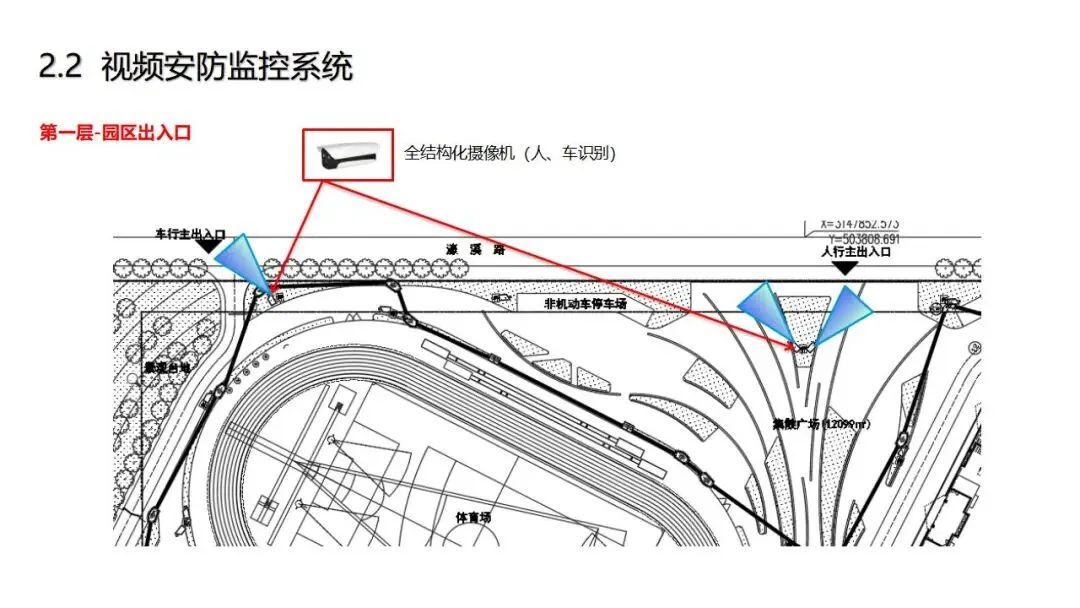

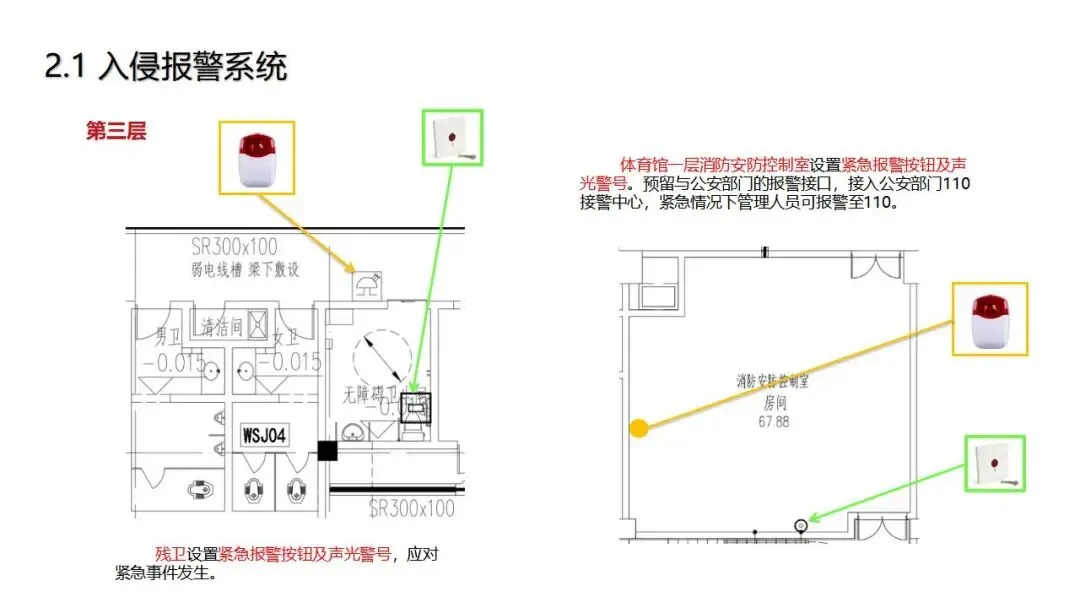

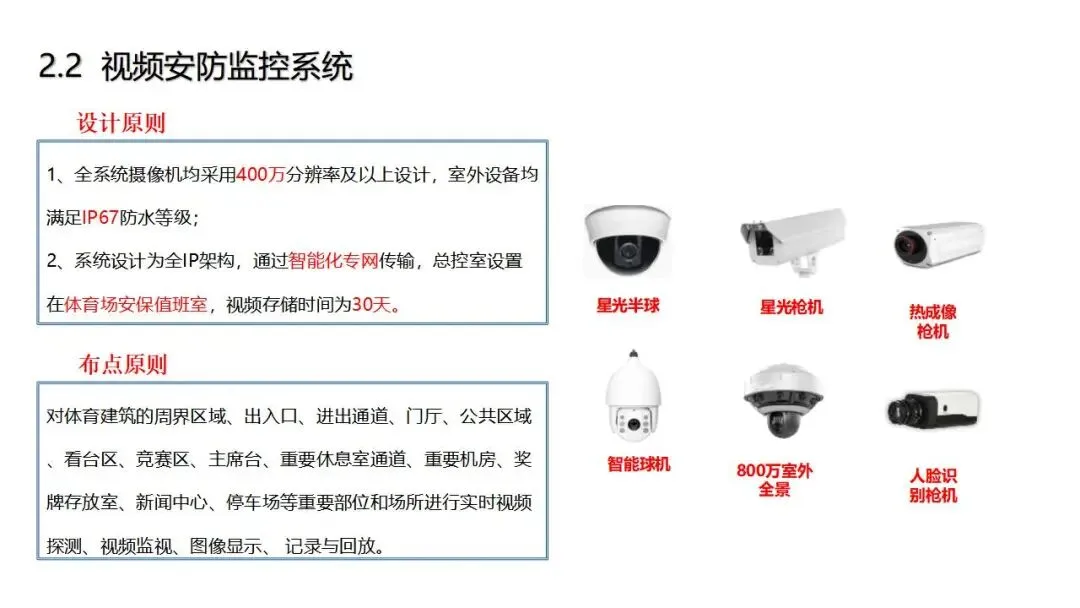

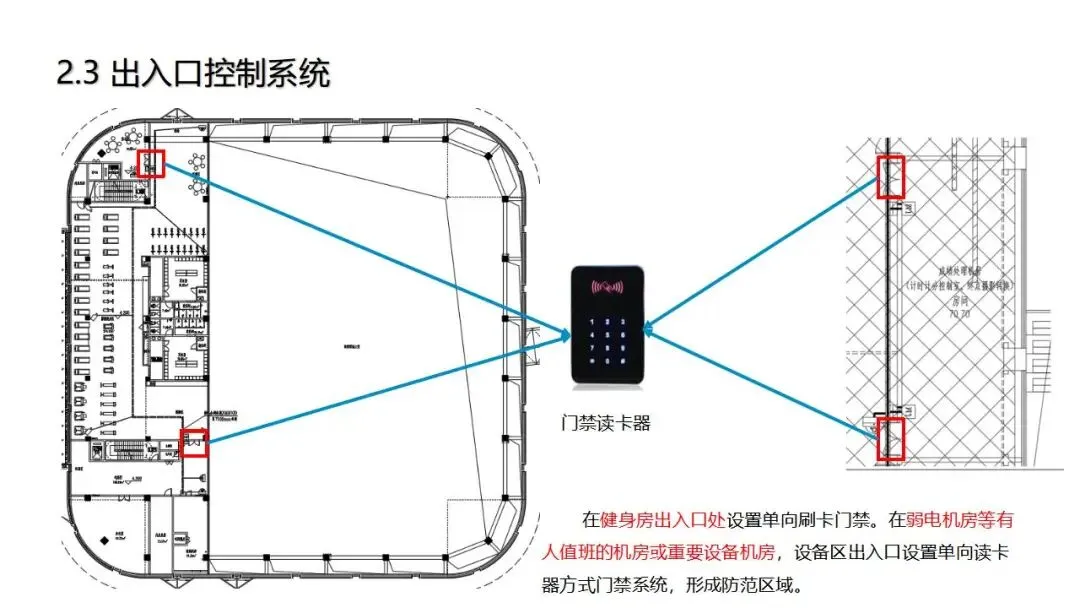

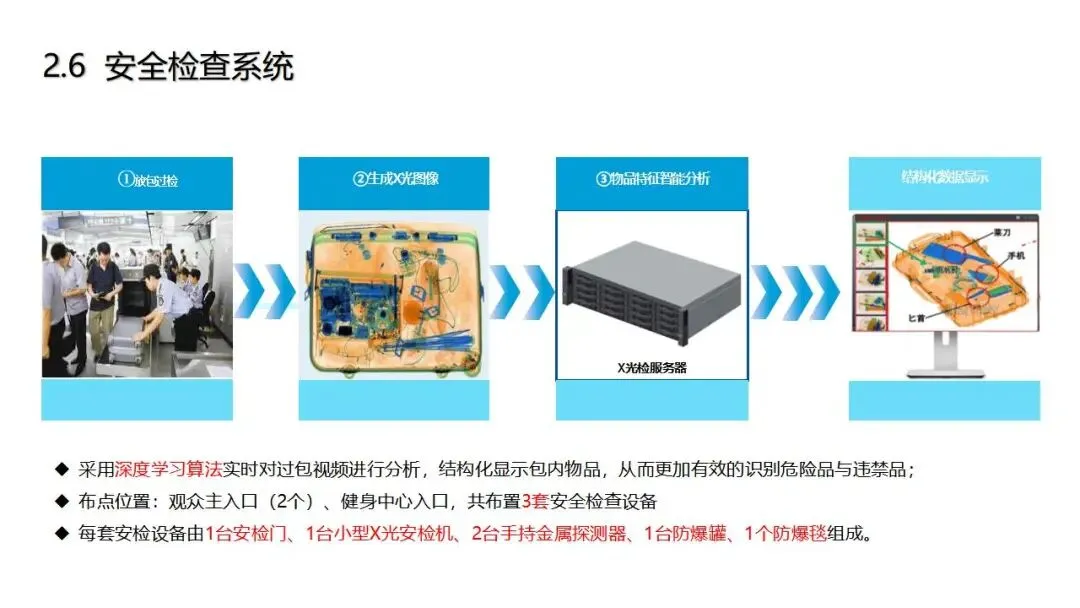

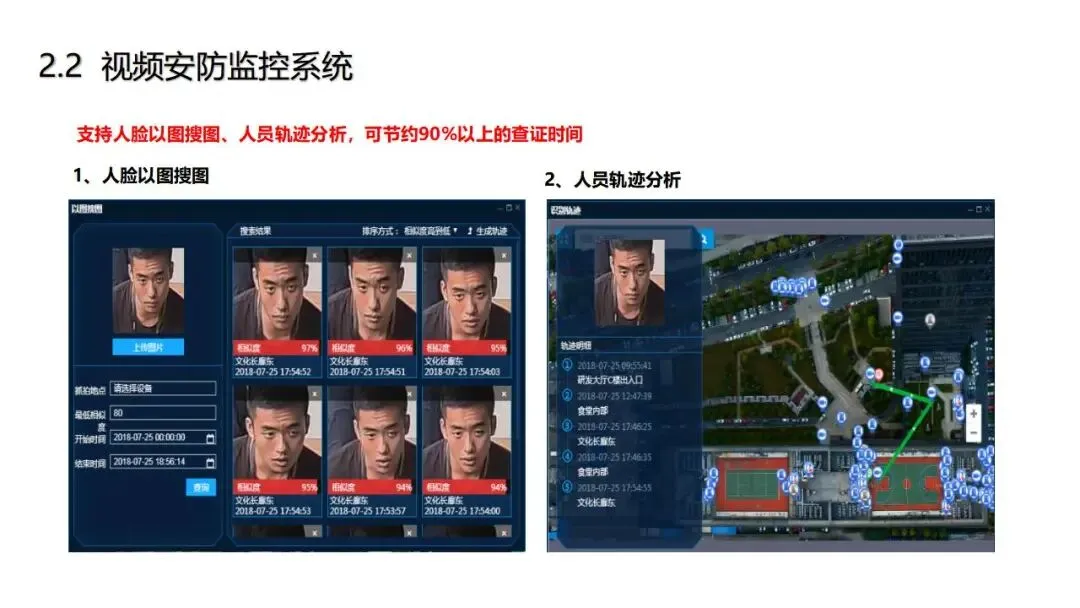

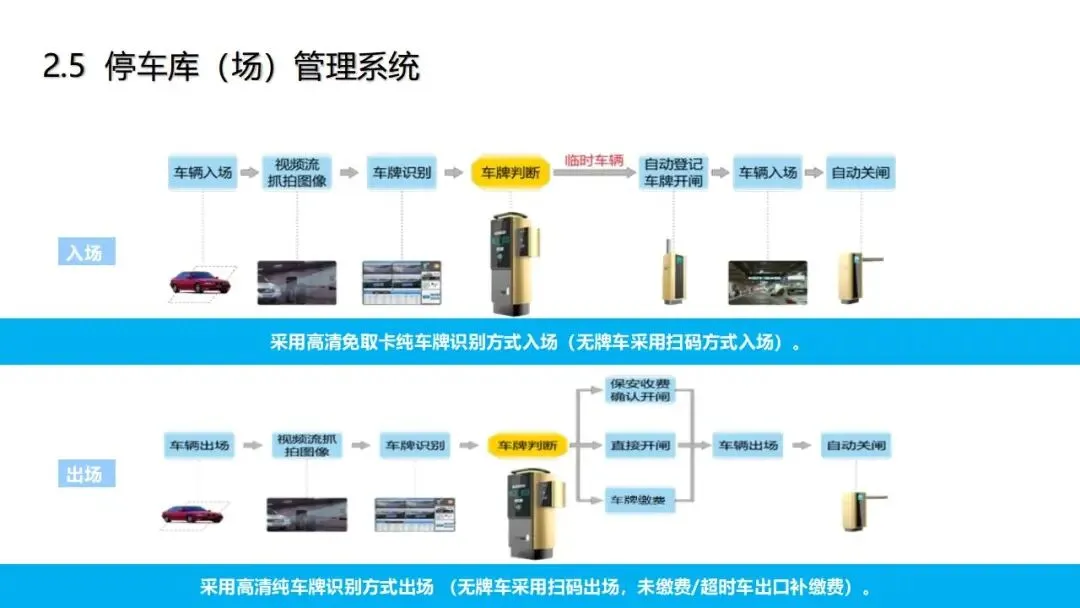

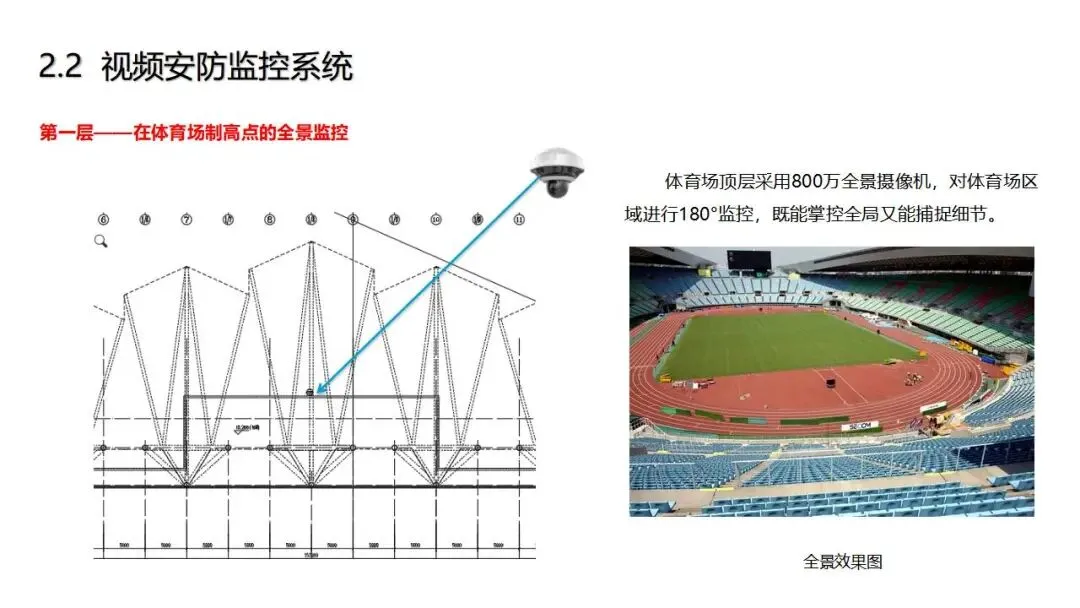

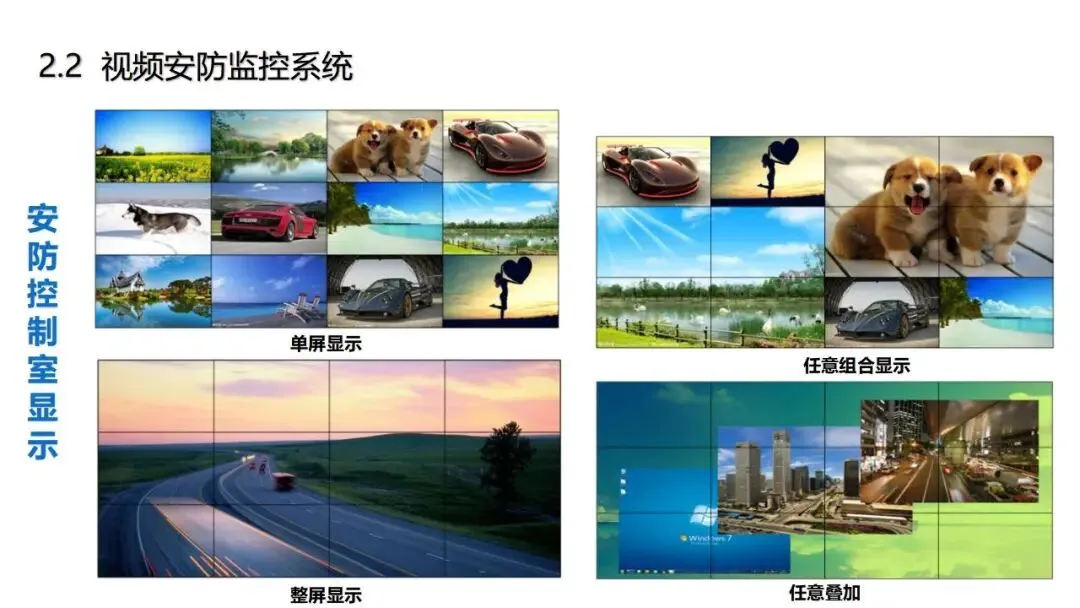

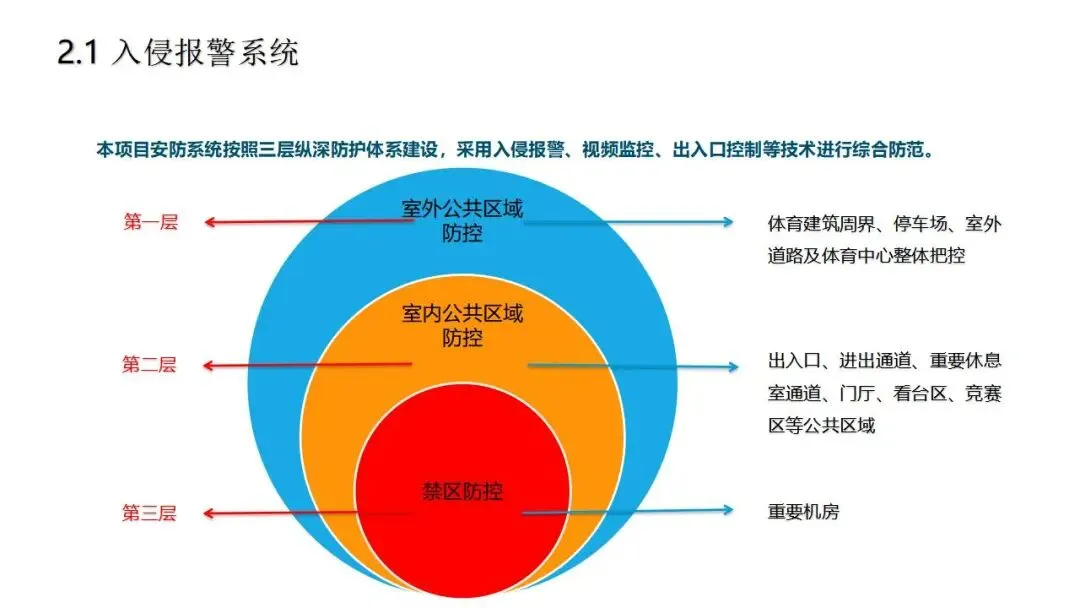

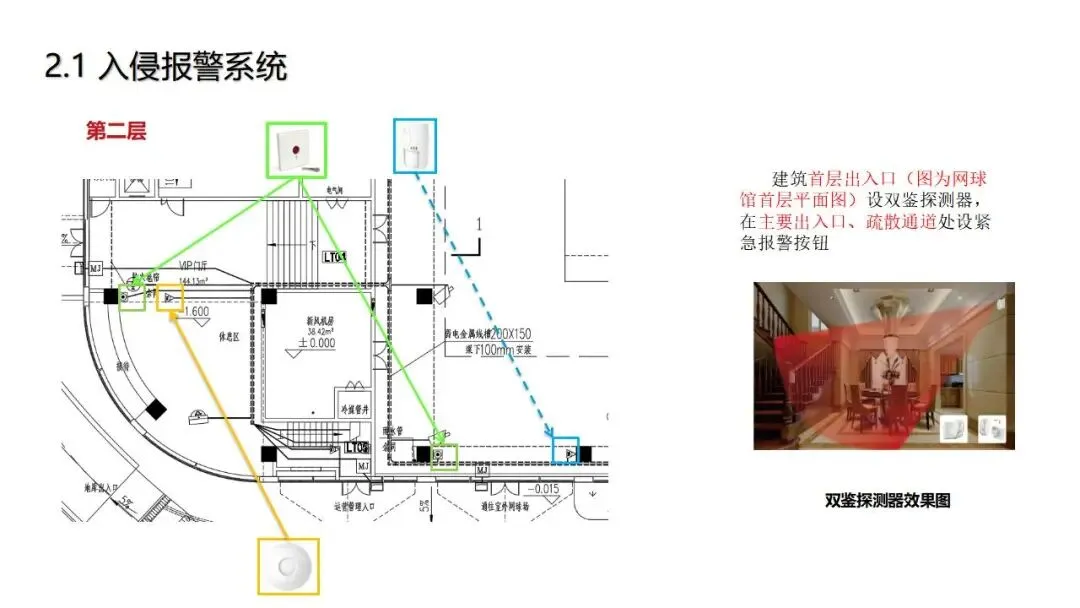

纵深防护体系含周界人脸布控、双鉴探测器及紧急报警按钮。视频监控全IP架构、400万像素起步，室外IP67，存储30天；体育场顶层设800万全景摄像机，出入口用人脸识别，支持以图搜图与轨迹分析，非机动车棚配热成像防火。出入口控制设单向刷卡门禁，集成考勤（人脸/指纹/无感）。电子巡查为离线式，停车场配车牌识别，观众主入口等设3套安检设备（含X光机、安检门）。

四、建筑设备管理系统

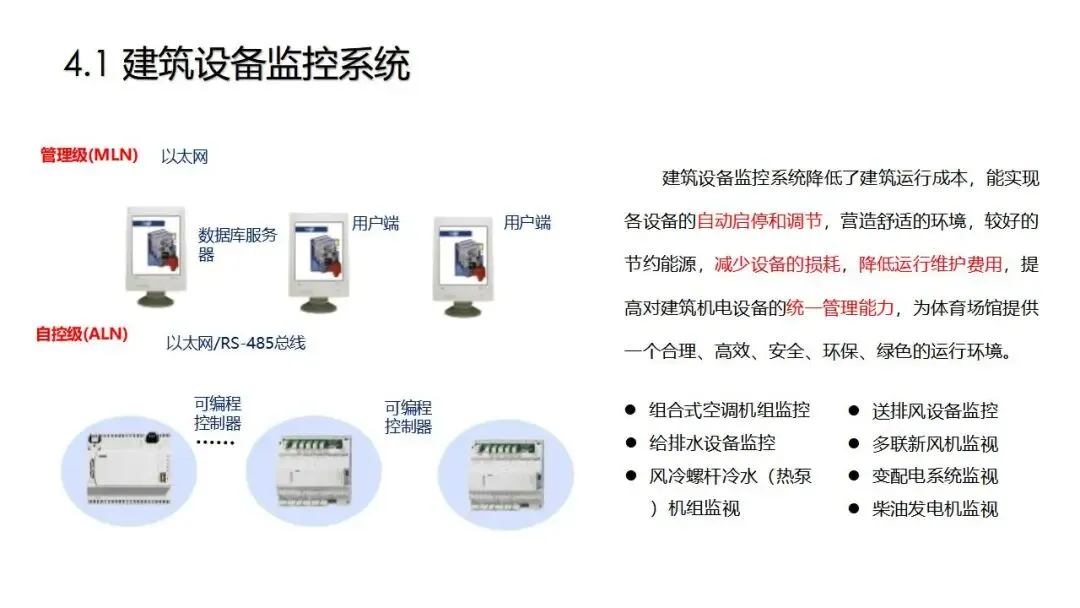

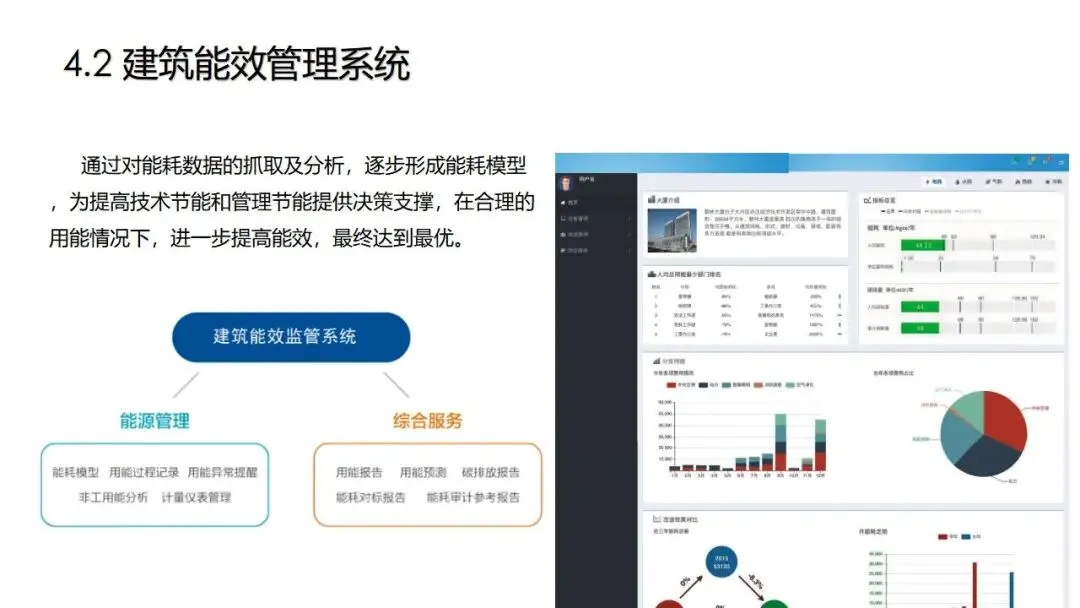

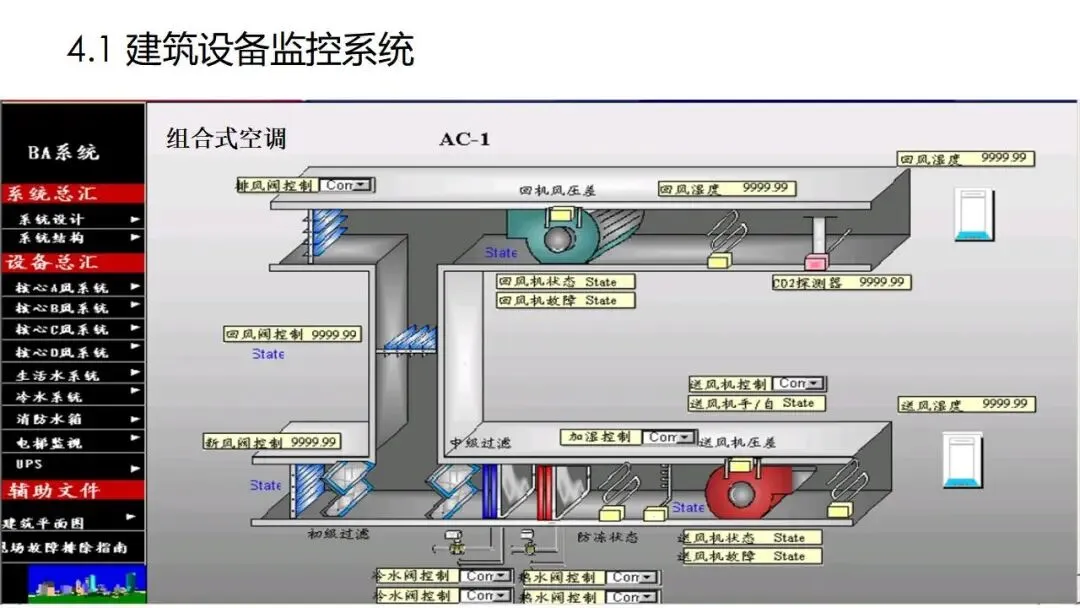

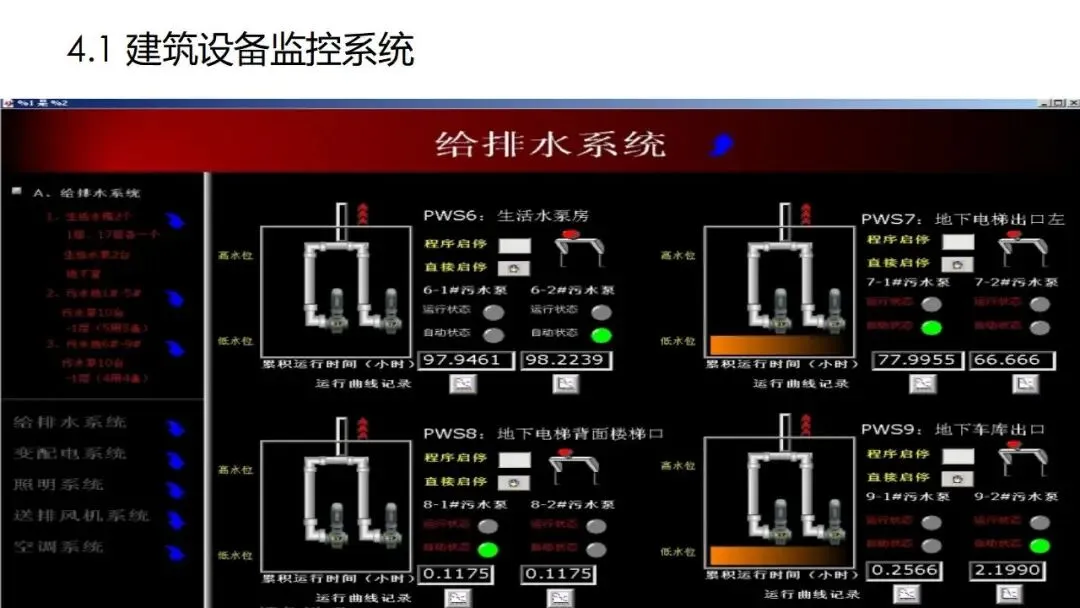

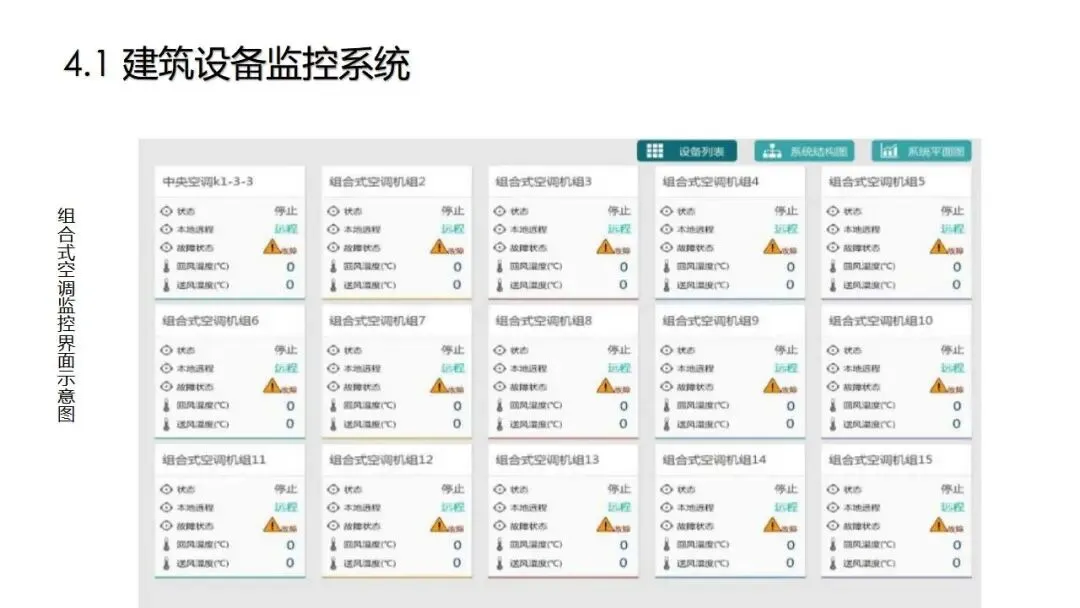

建筑设备监控系统（BAS）通过DDC对组合式空调、给排水、风冷螺杆机组、送排风、多联新风及变配电等进行自动启停与调节；建筑能效管理系统抓取能耗数据，生成用能报告、预测与碳排放分析，支撑技术节能与管理节能。

五、机房与基础设施

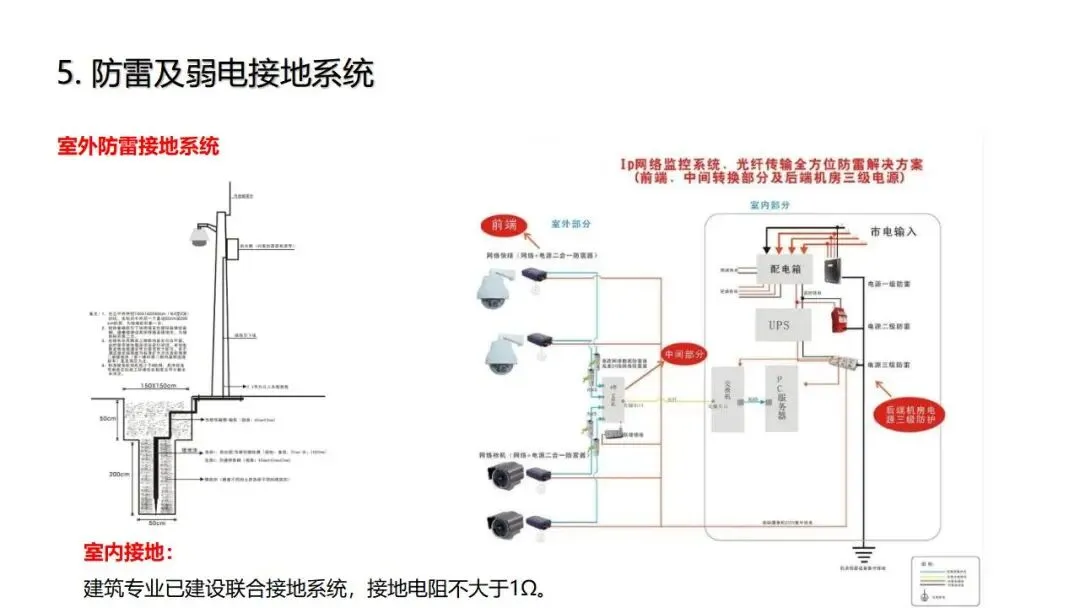

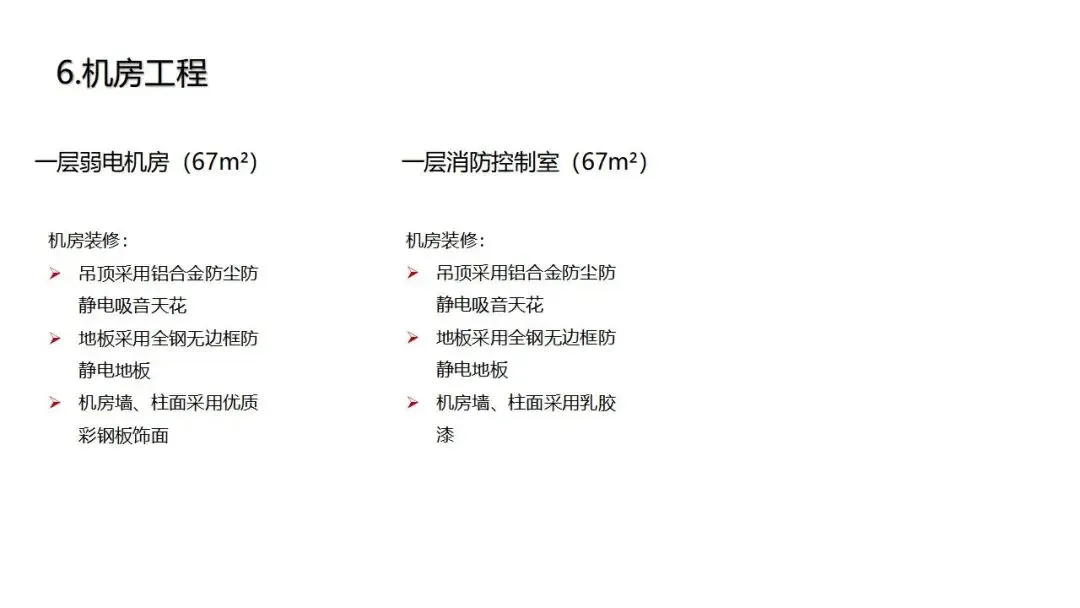

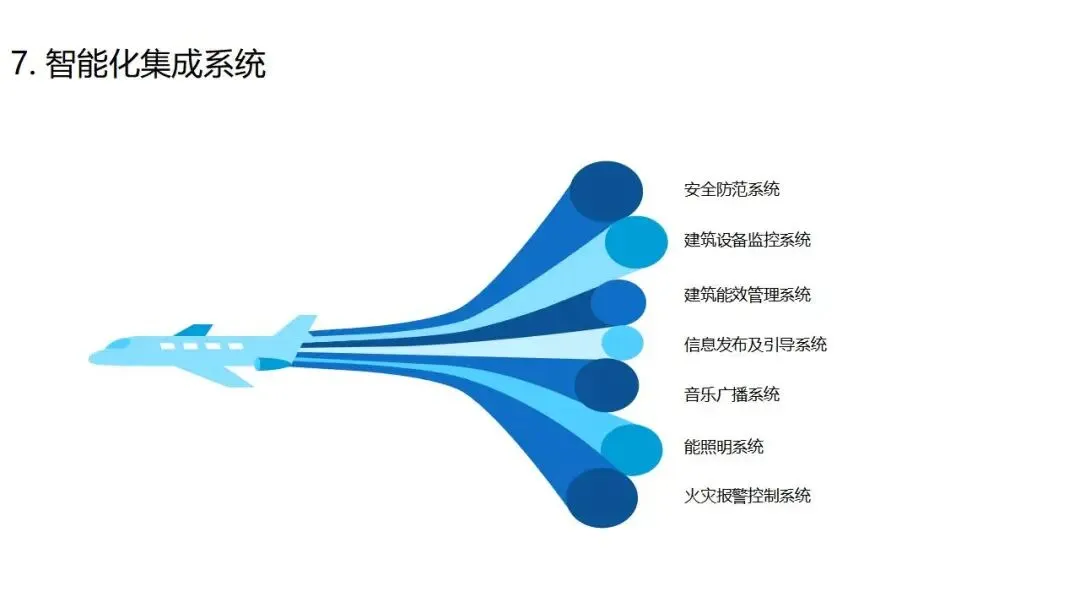

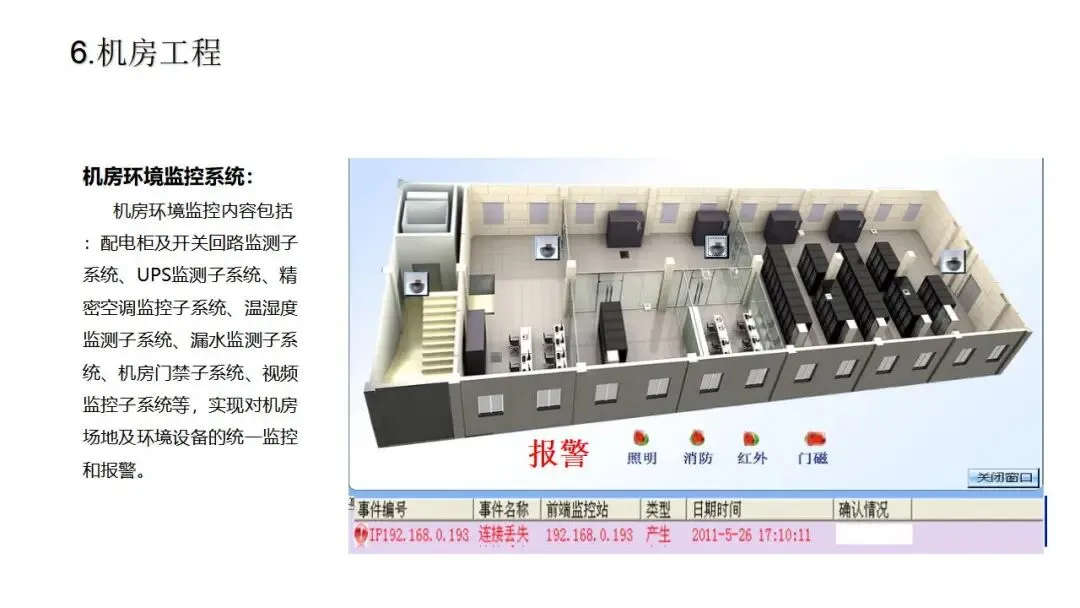

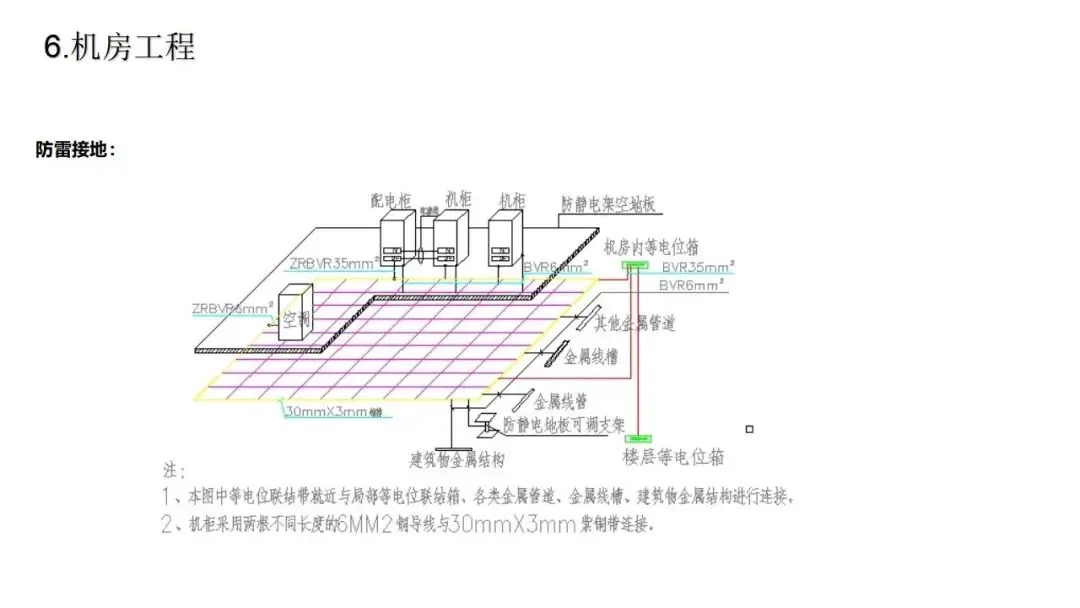

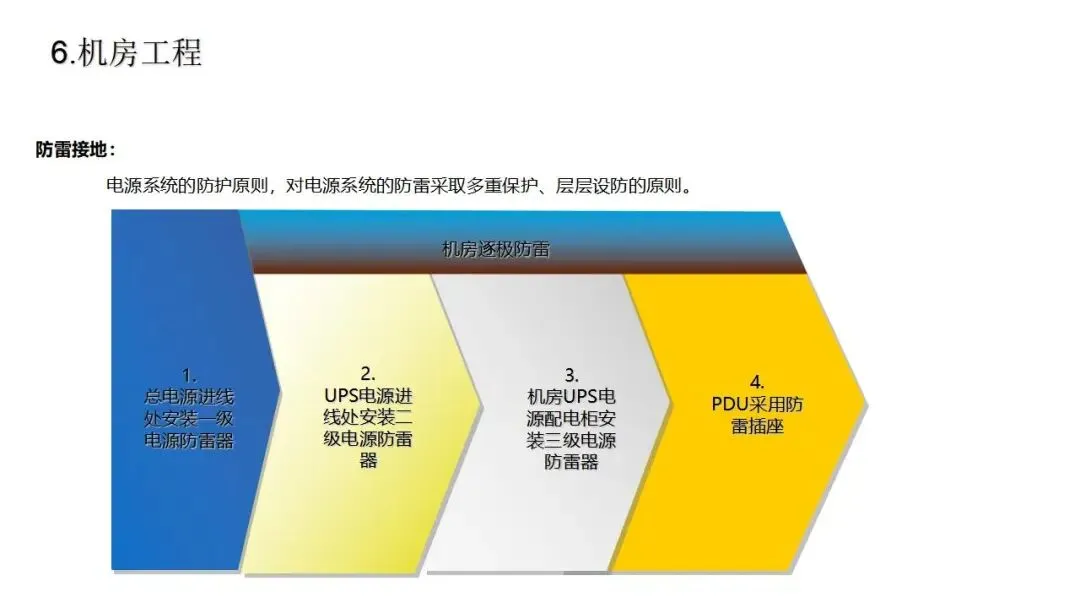

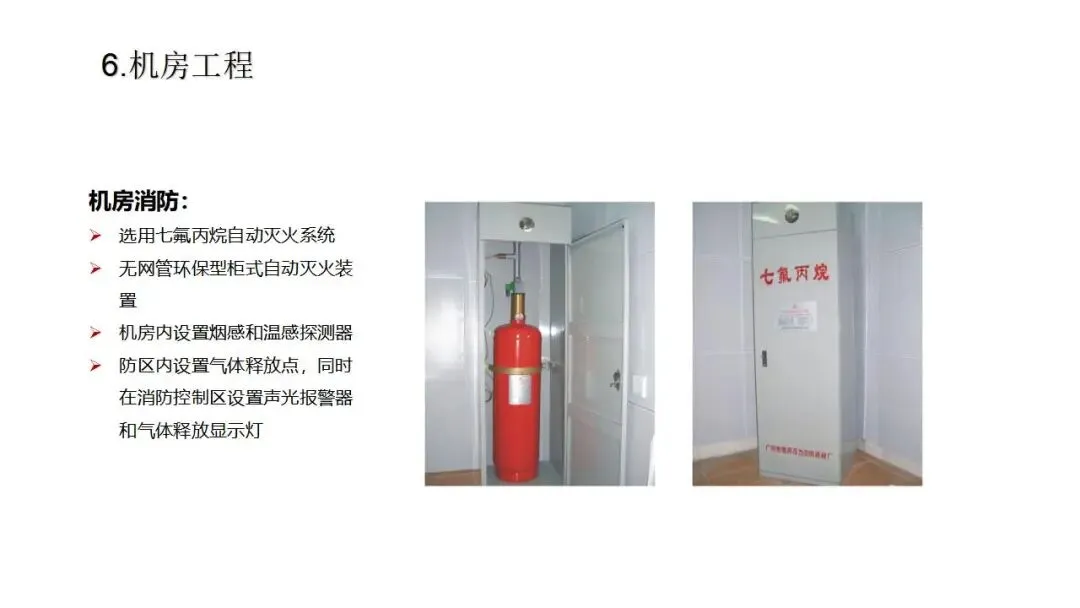

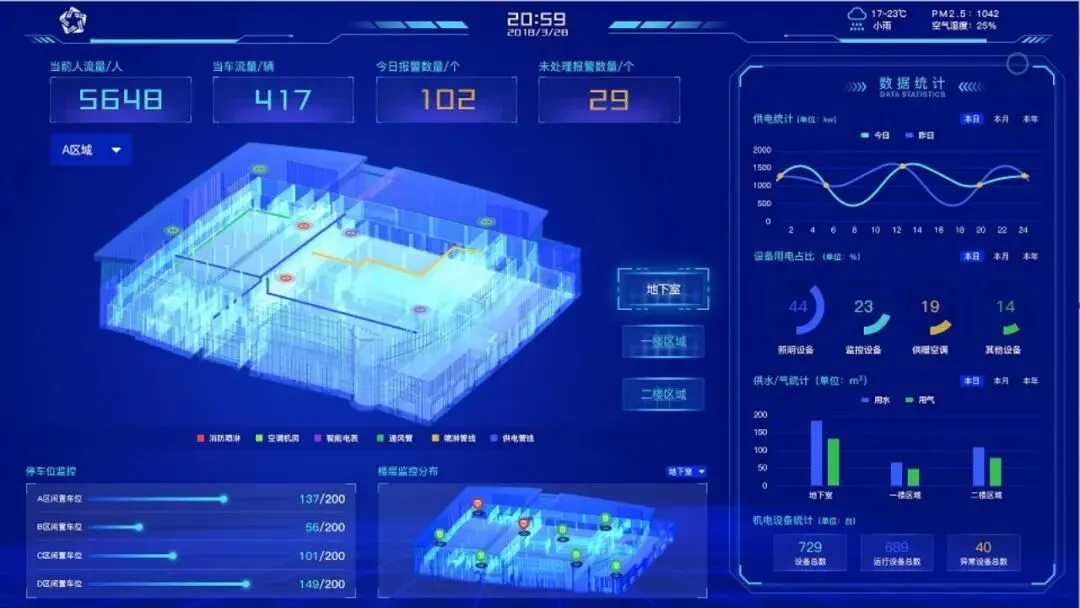

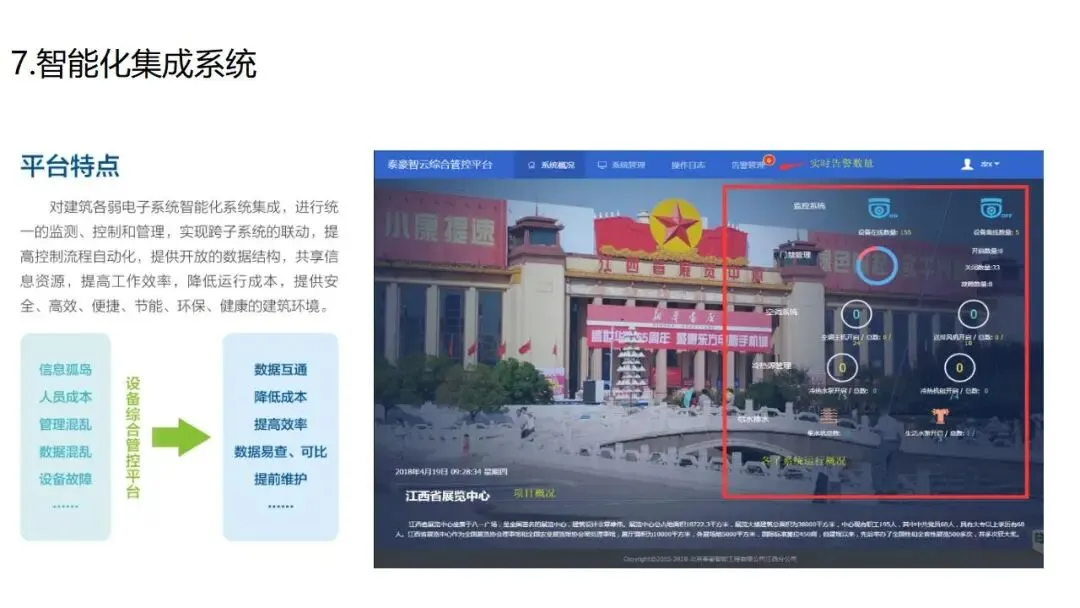

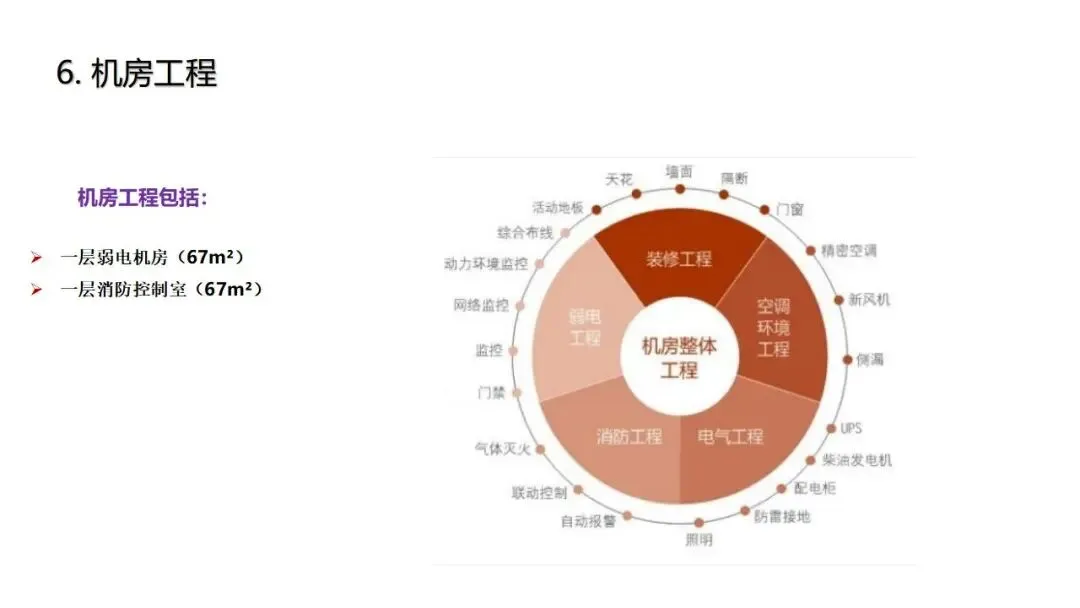

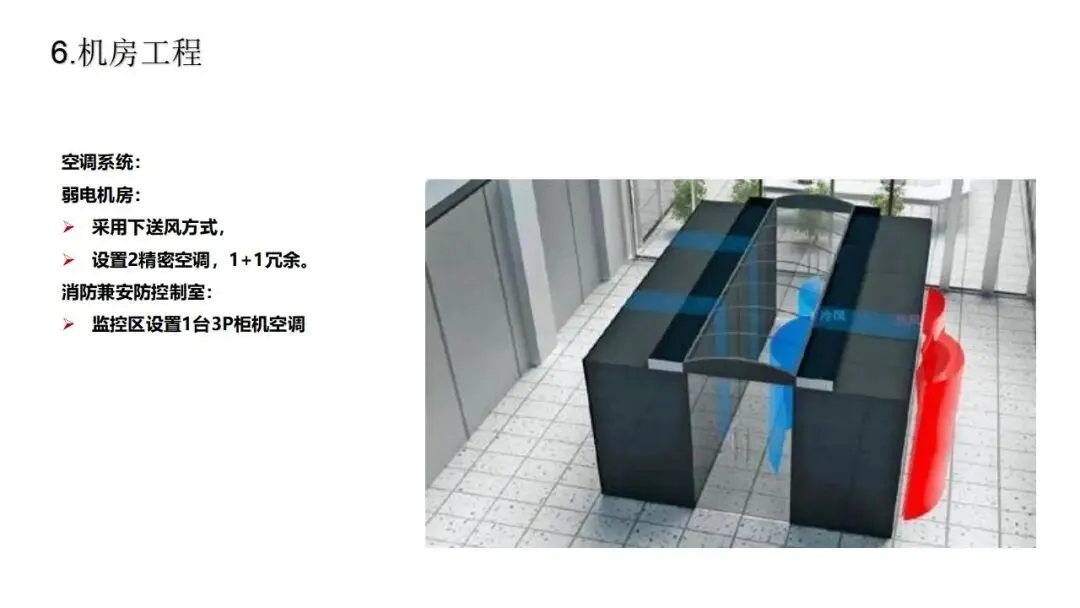

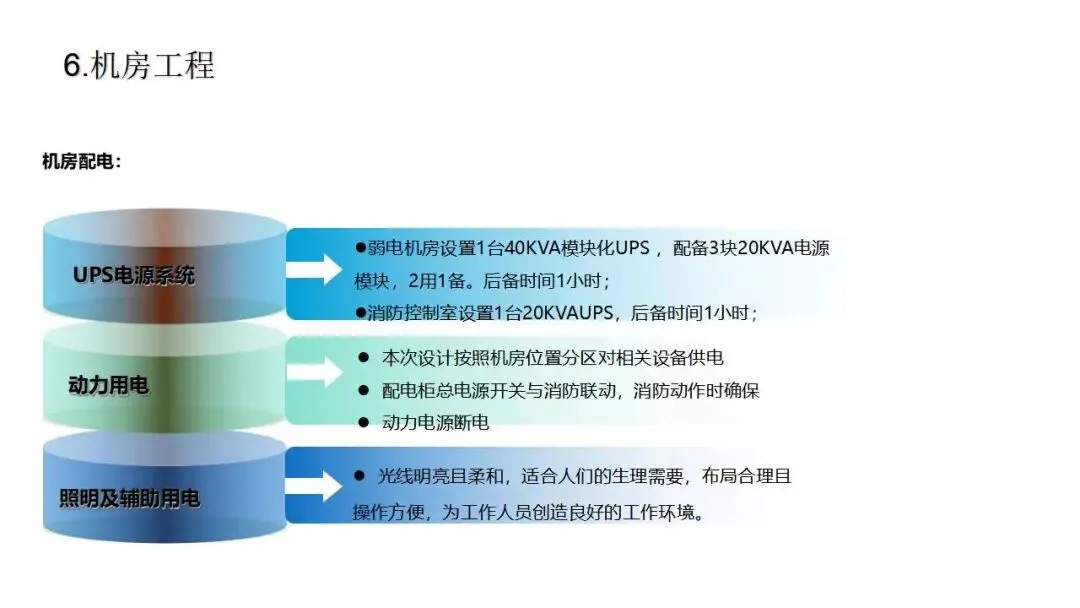

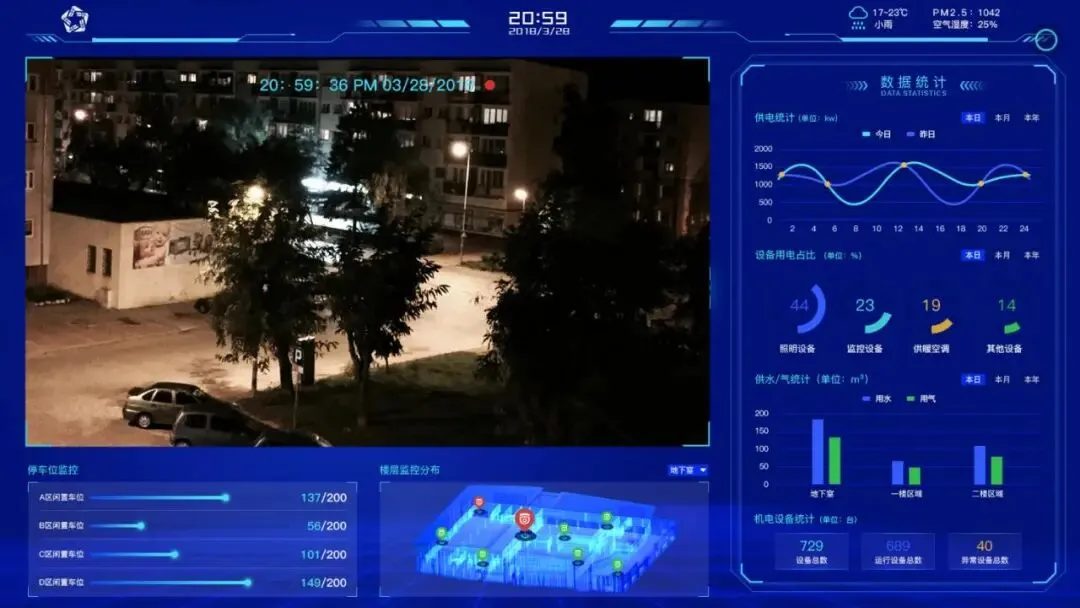

弱电机房与消防控制室各67㎡，全钢防静电地板、精密空调1+1冗余、七氟丙烷气体灭火，配套配电、防雷接地（联合接地≤1Ω）及环境监控（漏水、温湿度、门禁）。智能化信息集成平台打通安防、BA、能效、广播等孤岛，实现统一监测、跨系统联动与集中运维。

整体而言，该方案紧扣中型体育建筑等级要求，以赛事功能为核心，兼顾赛后运营，通过标准化布线、全光网络、AI安防与绿色能效，构建了一套可落地、易扩展的体育中心智能化框架。
