硬件没到位,飞行器软件能不能先跑起来?

板卡还在生产、测试台架排不上、真实设备不能长期占用，但软件版本还在持续迭代。这个阶段，飞控软件能不能先跑起来、先发现问题？

在嵌入式开发领域，硬件与软件开发周期的错位是长期存在的挑战。如果把系统级验证全部留到硬件到位之后，任务调度、总线通信、状态迁移等问题就可能集中出现在联试阶段。此时再修改软件、调整接口，甚至返工硬件，都会增加项目压力。

通过天目全数字实时仿真软件SkyEye，可以先建立飞行器分系统的数字样机，让目标程序在仿真硬件上运行，并开展设备互联、流程验证与数据分析，把部分系统级问题的发现和定位提前到真实硬件到位之前。

数字样机的核心定位是：为算法运行提供真实的硬件资源、真实的协议链路与真实的运行时序，检验软件在系统中的运行表现。具体实现五项能力：无硬件条件下运行真实二进制程序、分系统间协议级互联、应用流程全程时序模拟、链路数据完整采集分析、软件运行表现的系统级验证。

SkyEye是基于可视化建模的硬件行为级仿真平台，支持通过拖拽方式对硬件进行行为级仿真和建模。平台支持在硬件模型上运行和调试与真实硬件相同的二进制文件，目标程序无需修改直接执行。多个不同体系结构的单机可在同一仿真环境中协同运行，ms级同步间隔，统一时间基准推进。支持断点、单步执行，可查看内存、反汇编、处理器与设备寄存器等系统级信息，整个系统的运行状态完全透明。

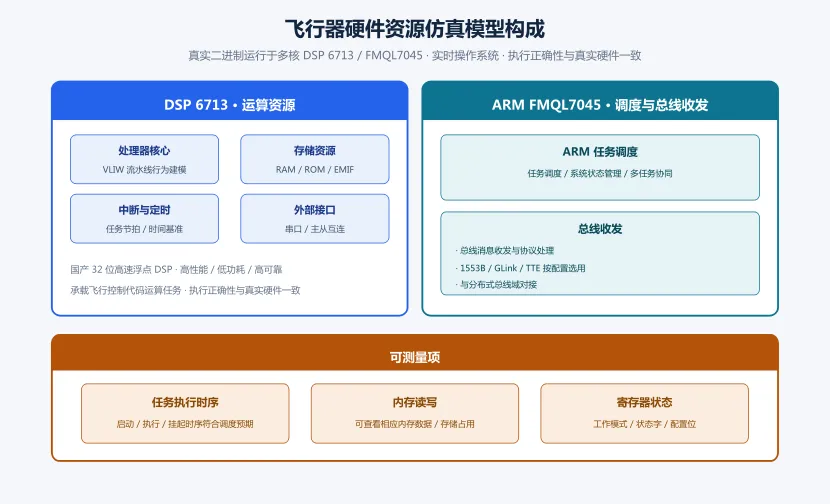

本方案的数字样机搭建，围绕 C6713 DSP 与 FMQL7045 的 ARM 处理器侧建立硬件模型，覆盖处理器核心、存储资源、中断、定时器及外部接口等。两类处理器分别承载相应的飞行控制代码，模型配置与程序加载方式按目标板卡确定。

C6713是国产32位高速浮点DSP，最高时钟频率300MHz，采用超长指令字（VLIW）体系结构，高性能、低功耗、高可靠。仿真模型包含处理器核心、存储资源（RAM/ROM/EMIF）、中断与定时器、外部接口，承载飞行控制代码的运算任务。FMQL7045主要使用其ARM侧能力：任务调度、系统状态管理、多任务协同，以及总线消息收发与协议处理。多个周期任务与随机任务在同一处理器上并行运行，调度策略与优先级配置直接影响任务执行时序。

硬件资源验证聚焦三类可测量项：

• 任务执行时序——各任务的启动、执行与挂起时序是否符合调度预期；

• 内存读写——可查看相应内存数据，核对数据处理结果与存储占用状态；

• 寄存器状态——工作模式位、状态字、配置位的读取值是否符合软件预期。

数字样机的验证目标不是性能极限，而是执行的正确性——与真实硬件执行行为一致。上述数据在物理硬件上通常只能通过调试器抽样观测，在数字样机中可全程记录、随时查看、反复比对。

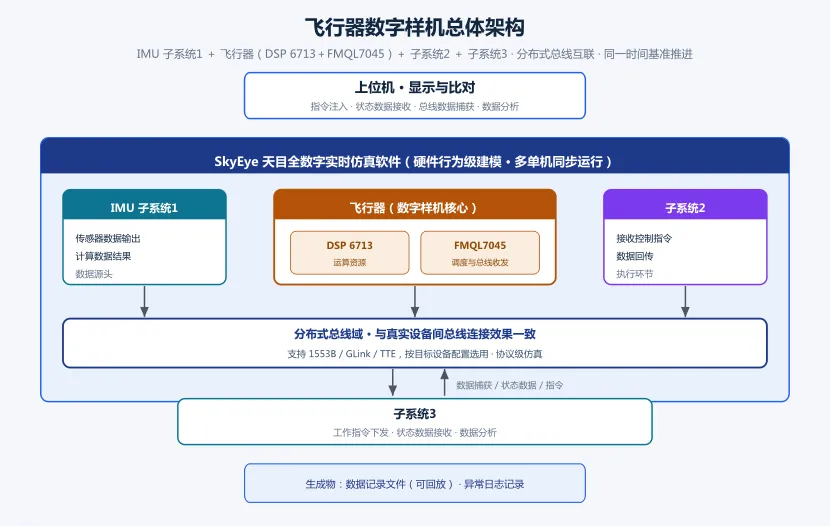

IMU 是惯性测量单元（Inertial Measurement Unit）的缩写。本方案中，飞行器与 IMU 子系统1、子系统2、子系统3三类设备进行数据交互：IMU 子系统1 负责输出传感器数据与计算数据结果，是数据源头；飞行器接收 IMU 子系统1 数据，运行应用软件，输出控制指令；子系统2 接收控制指令，回传飞行器数据；子系统3 下发工作指令，接收状态数据，进行数据分析。四台设备接入同一分布式总线域，消息按协议时序传输，与真实设备间总线连接效果一致。

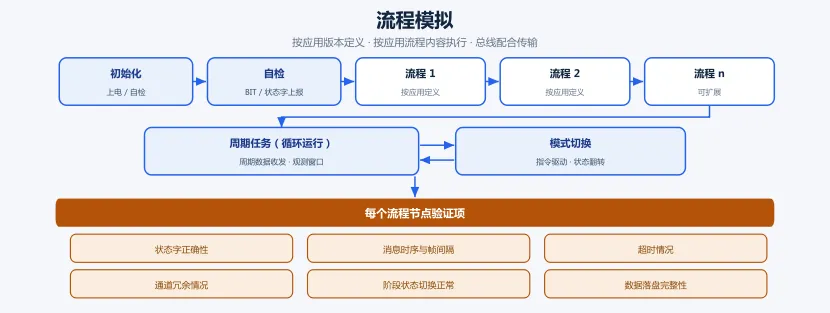

组合仿真的核心价值在于设备间的耦合效应： IMU 子系统1的数据节拍影响飞行器的处理节奏，飞行器的指令频率影响子系统2的响应时序，子系统3的查询请求占用总线资源。此类耦合仅在多设备并行运行时显现，数字样机阶段提前暴露此类问题，可显著降低联试阶段的调试成本。四台单机在同一时统下运行，上电、进入同步工作状态，与真实设备联试流程一致。

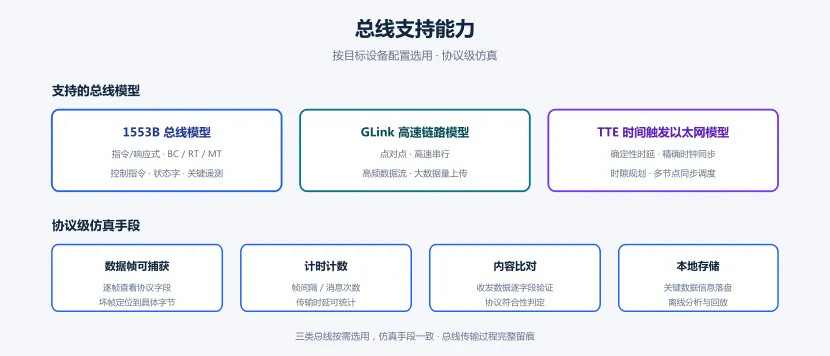

平台支持1553B、GLink、TTE三类总线模型，按目标设备配置选用。1553B为指令/响应式传输协议，设有BC、RT、MT三种角色，适用于控制指令与关键信息，工程中常采用双余度配置以提高可靠性，通道冗余状态是验证内容之一。GLink为点对点高速串行链路，适用于高频数据流，验证重点为传输吞吐能力、帧同步机制与链路建立/重连。TTE为时间触发以太网，具备确定性传输时延与精确时钟同步能力，适用于多节点强实时场景，验证重点为时隙规划、同步质量与消息混合调度。

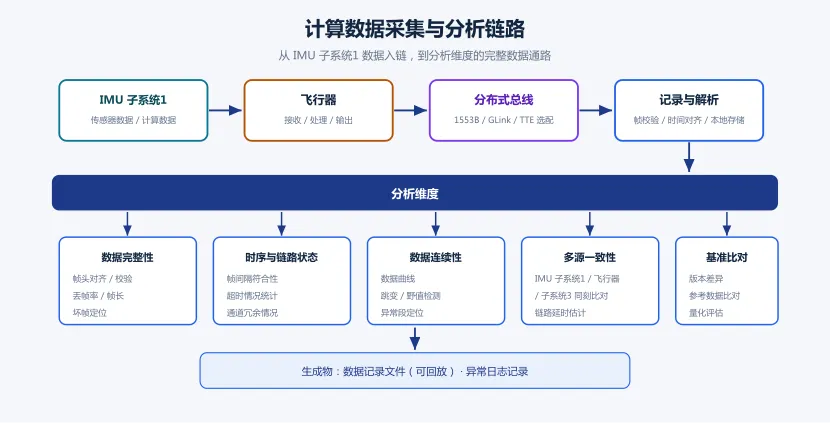

三类总线的协议级仿真手段一致：数据帧捕获——逐帧查看协议字段，坏帧定位到具体字节；计时计数——帧间隔、消息次数、传输时延可统计；内容比对——收发数据逐字段验证；本地存储——飞行器关键数据信息落盘，支持离线分析与回放。总线传输过程完整留痕，支持修改配置后重新运行验证。

数字样机的复用单位是设备类别。硬件模型库、协议配置、验证方法一次建设多项目复用；复用级别按模型→单机系统→多机系统三级递进，各级成果可直接复用至下一级。

数字样机带来的工程价值是多维度的：

• 调试周期前移——软件验证不再依赖硬件进度，代码迭代即可开展运行验证，开发节奏自主可控；

• 问题复现能力增强——运行数据完整落盘、异常现场精确留档，定位问题不必依赖重复试验，翻阅记录即可还原现场；

• 联试效率提升——硬件资源适配性、总线通信链路、应用流程时序等系统级问题在数字样机阶段充分暴露并定位，真实设备联试时可聚焦于需实机验证的内容，联试资源利用率显著提高；

• 建设成果可继承——硬件模型库、总线协议配置、验证方法与分析流程一次建设、多项目复用，后续项目的数字样机搭建周期可大幅缩短，建设成本随项目数量递减。

从工程交付的角度看，硬件未到位，资源已建模、链路已打通、流程已验证、数据可分析：数字样机阶段产出的不仅是验证结论，更是一套可复用的仿真基础设施、一份完整的数据记录与异常日志，以及软件在系统环境下运行表现的实证依据。当硬件正式到位开展联试时，软件已完成多轮迭代，系统级问题已提前消化，联试效率与问题定位能力将显著提升——这正是数字样机建设的核心价值所在。
