天越AI室分设计软件——电梯覆盖设计

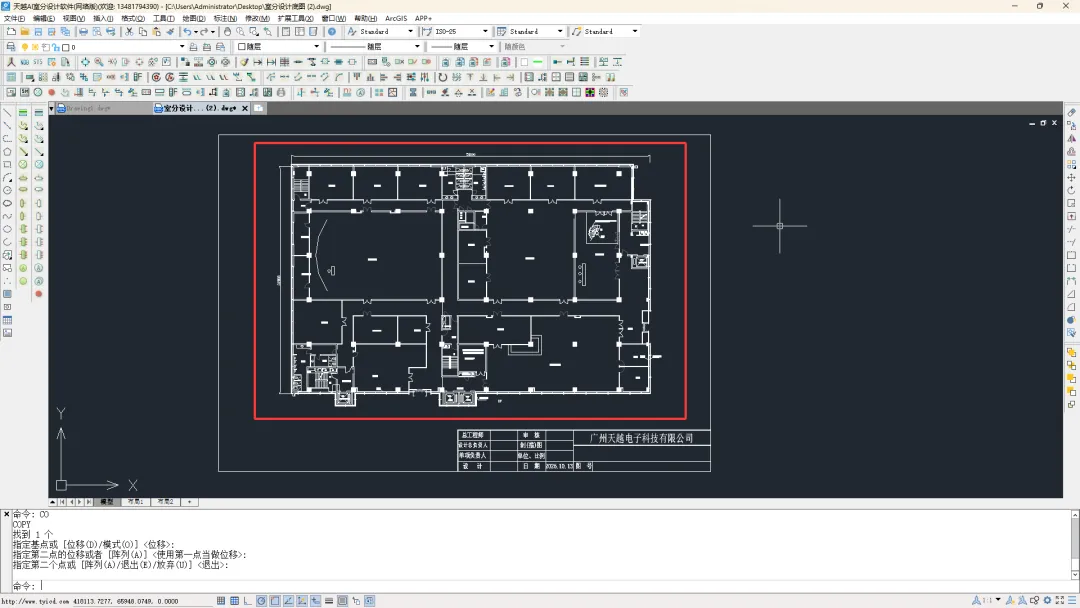

天越AI室分设计软件——电梯覆盖设计本次实训以电梯场景为例，完整演练室分设计中电梯覆盖的核心操作流程，具体目标与内容如下： 另外新建图纸，用于电梯覆盖设计。

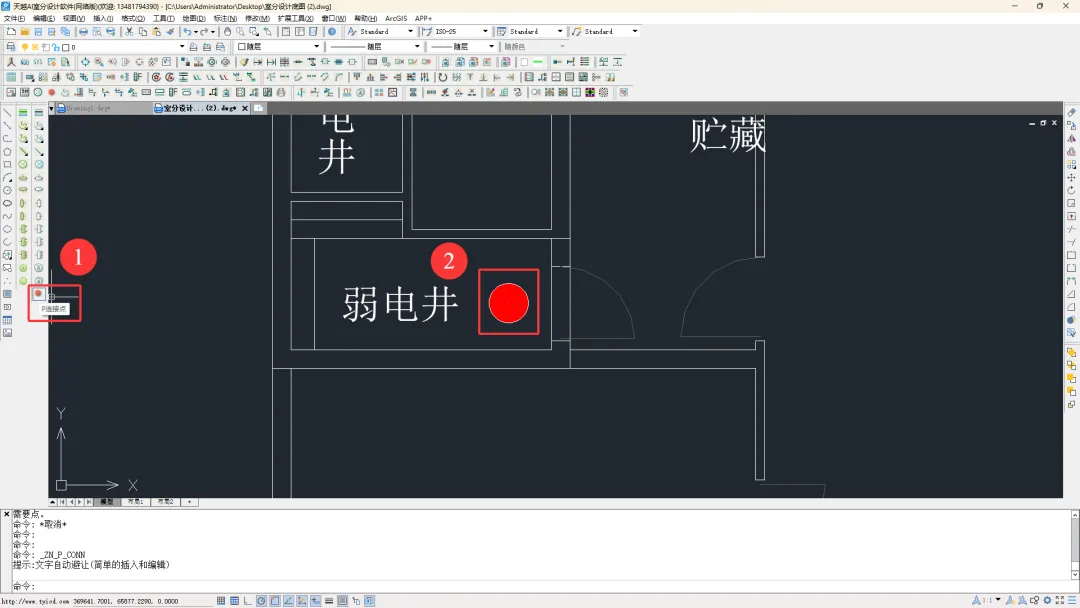

使用流程工具栏中的【P连接点】，将信源连接点拖放到平面图弱电井区域。

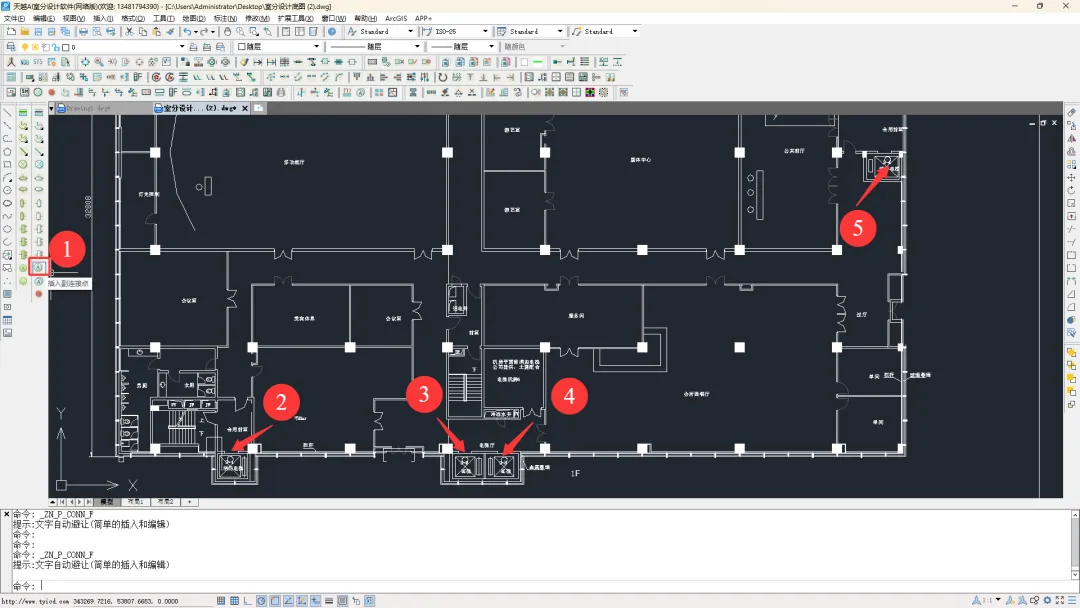

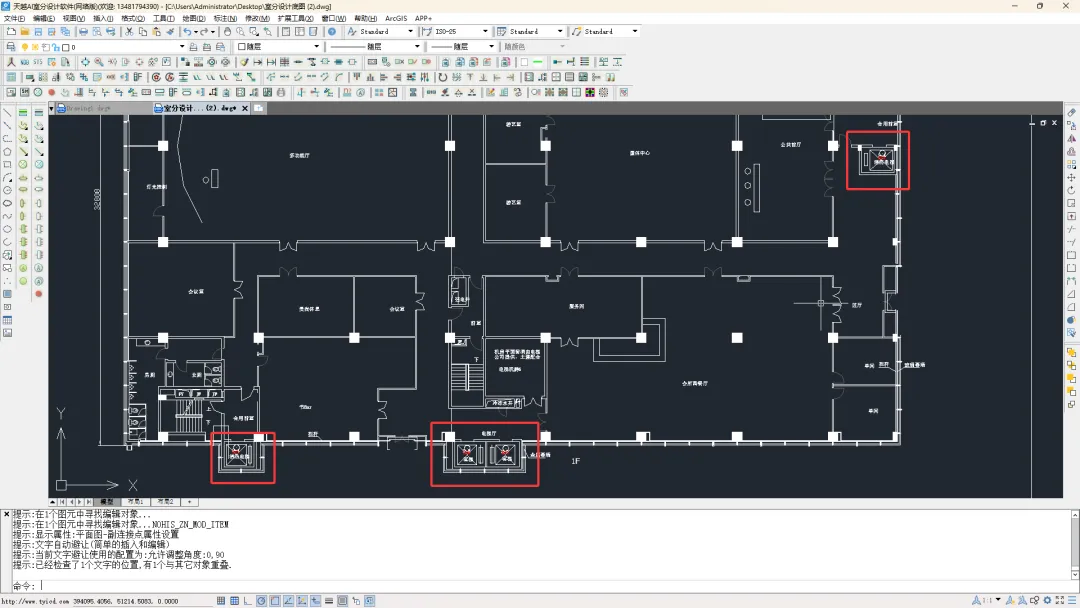

使用平面图模块中的【插入副连接点】功能，找到对应的电梯，将副连接点分别放置到各个电梯位置。

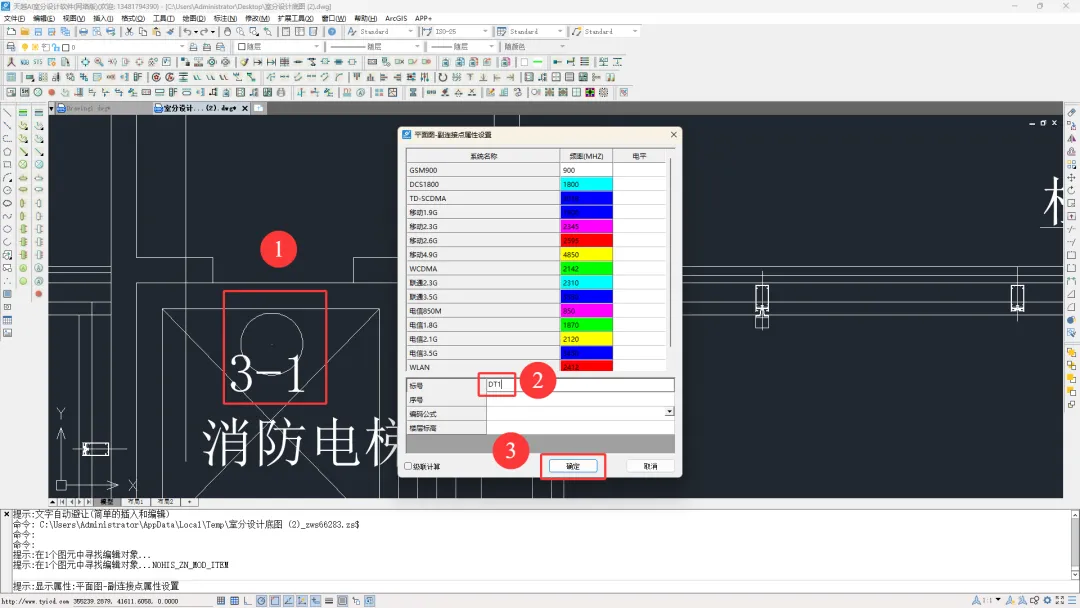

双击副连接点，对每部电梯的副连接点依次修改对应的编号（如DT1、DT2、DT3、DT4）。
注意：副连接点编号需与后续电梯设计图中的信源编号一一对应，不可混淆。 点击【绘制1/2线】按钮，点击弱电井中的信源，将信源与第一部电梯中的副连接点连接起来。 对剩余电梯重复操作，完成所有副连接点的馈线连接。

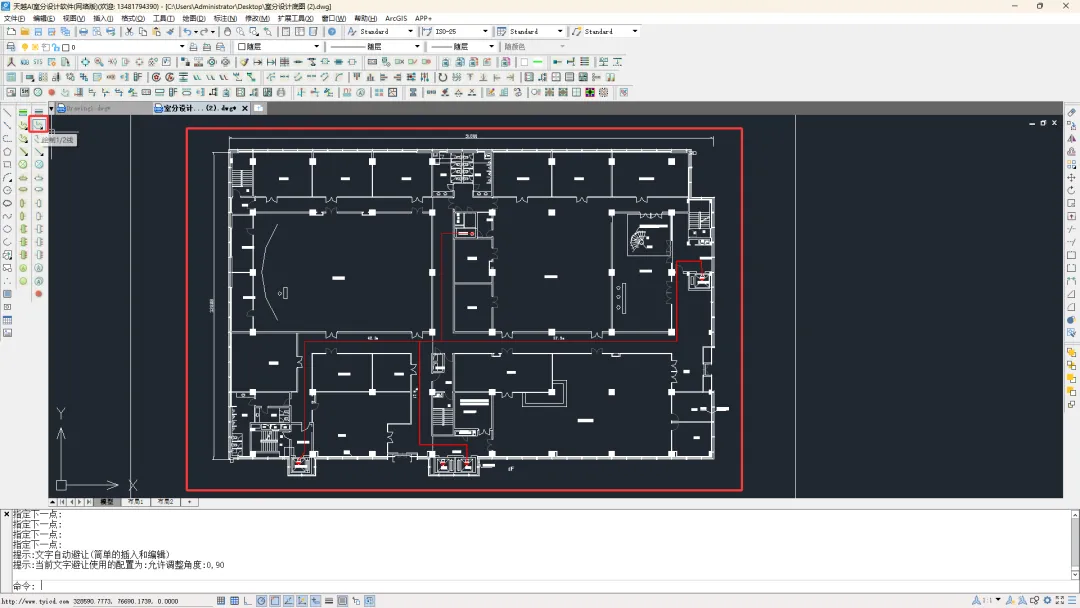

使用【连接天线到主干】按钮，快速完成信源点与其余所有副连接点的连接。

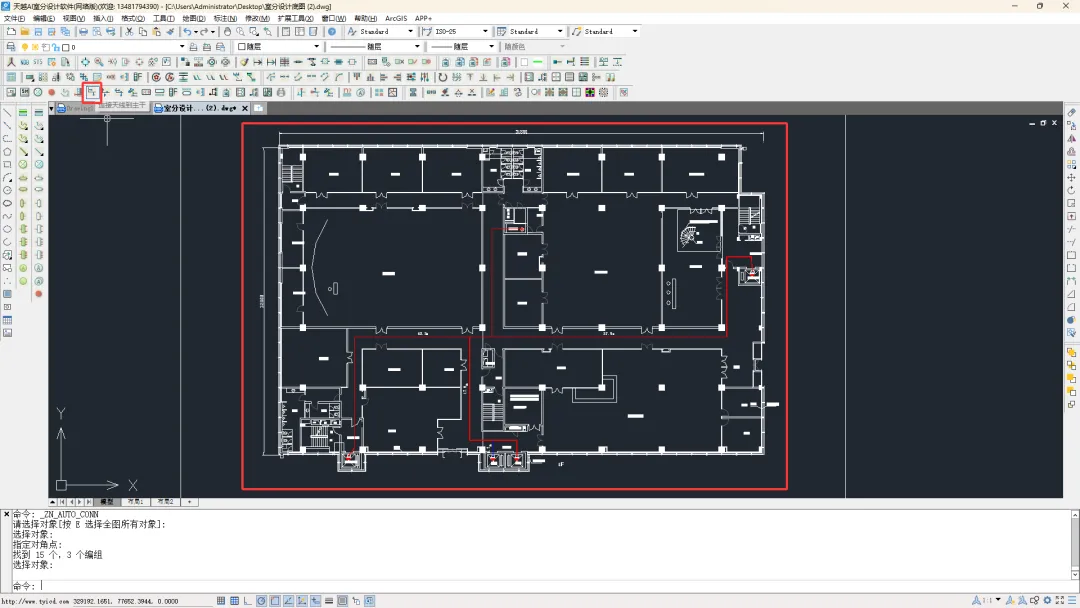

点击【打断连接处】按钮，将所有馈线连接点处打断。
在打断处插入器件：点击【在连接处插入图块】按钮，框选图纸，选择“插入平面图块”，点击【确定】。 结果如下图所示。

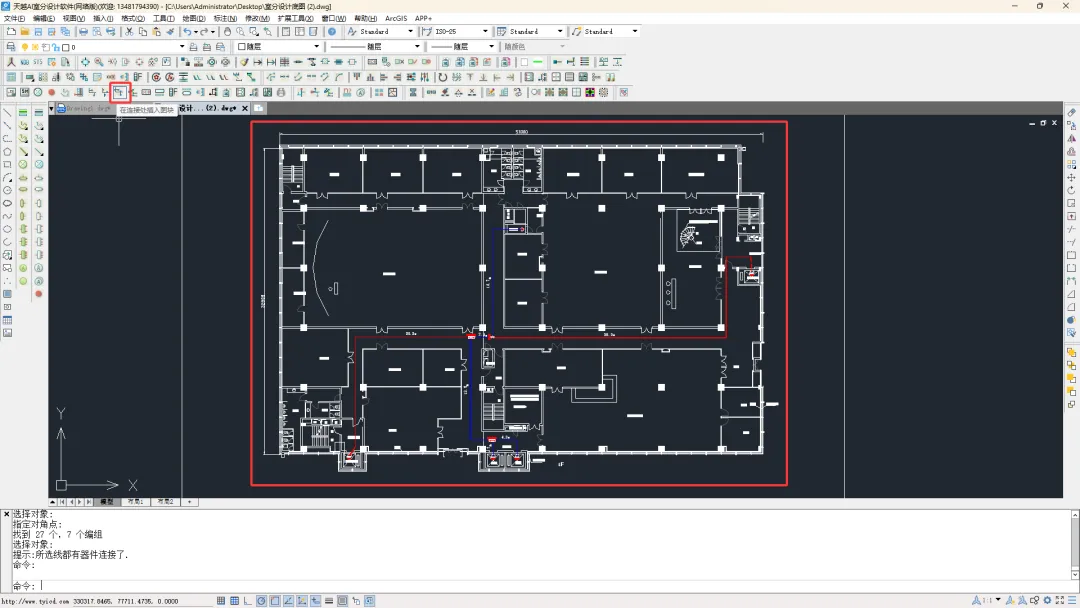

若弹出“没有连接好的器件”提示，点击【线与器件自动连接】按钮，框选图纸后按【空格】确认。 左下角提示“所有线都有器件连接了”即为成功。

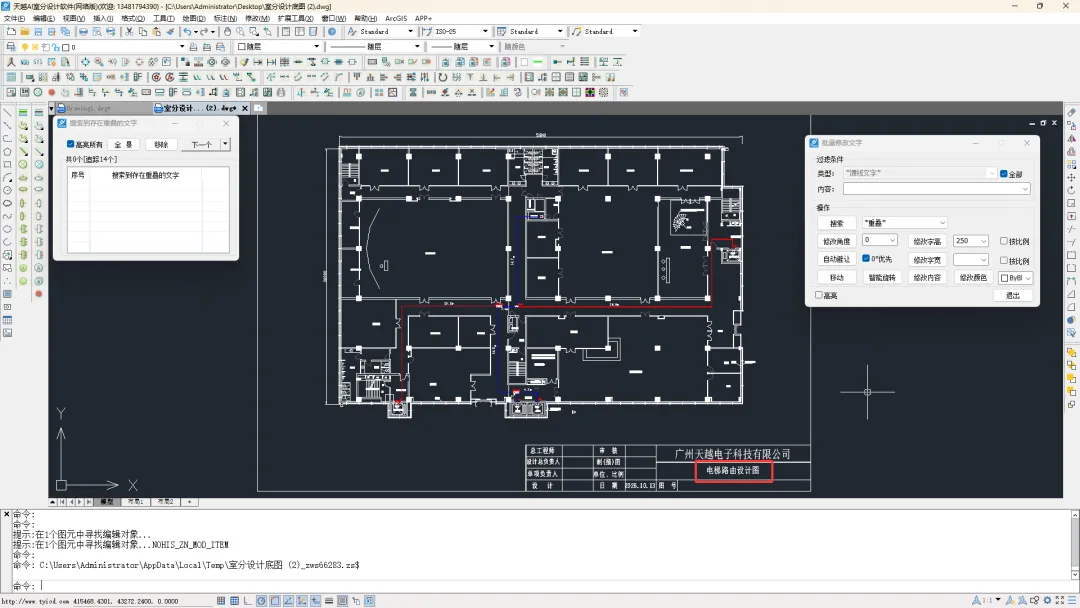

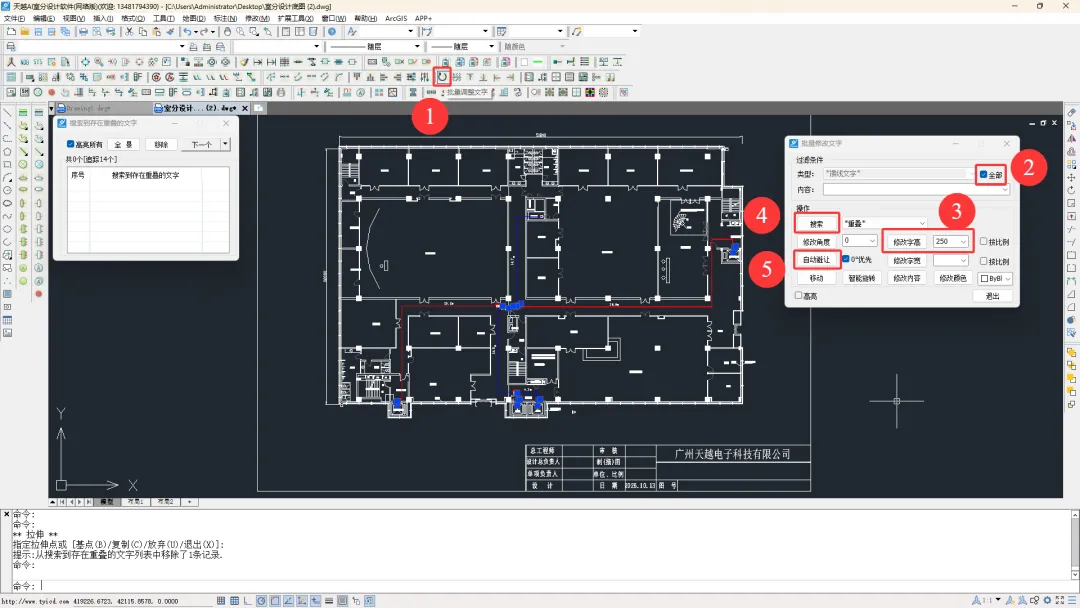

点击【批量调整文字】按钮，在“批量修改文字”窗口中，将“过滤条件”勾选全部，自定义“修改字高”和“自动避让”，美化平面设计图。

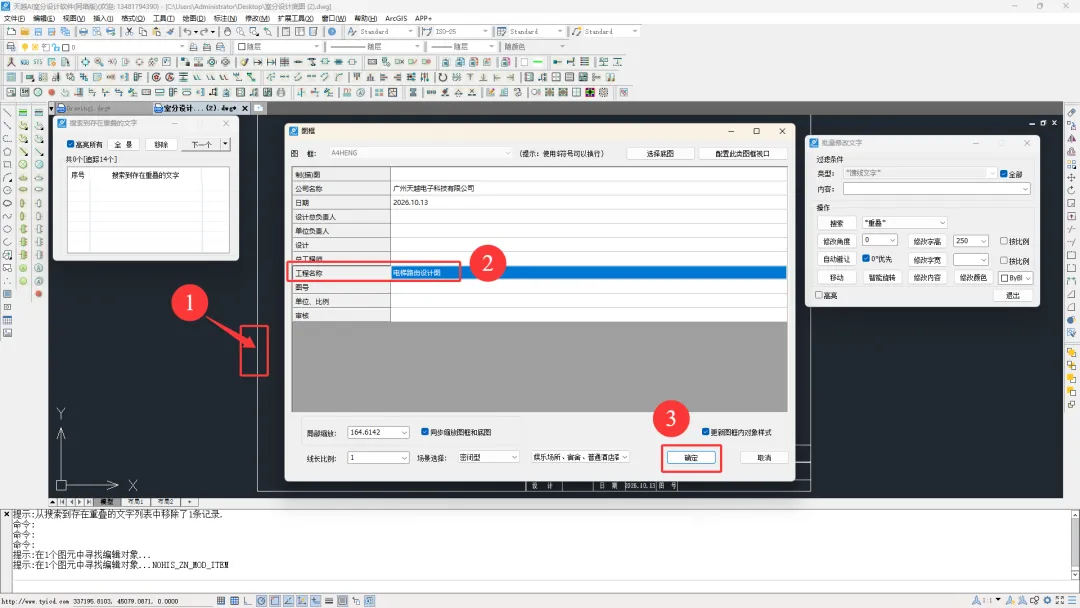

双击图框，将工程名称命名为“电梯路由设计图”，然后点击【确定】。

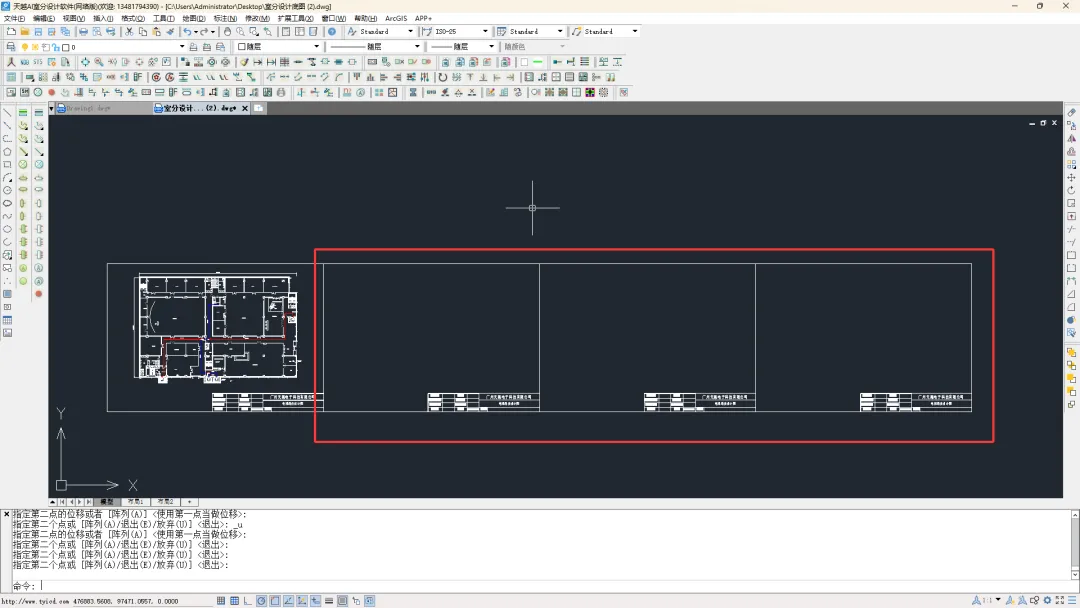

至此，完成了电梯覆盖设计前的电梯系统路由设计，为后续电梯覆盖类型设计打下基础。 新建3个图框，用于布放电梯系统。

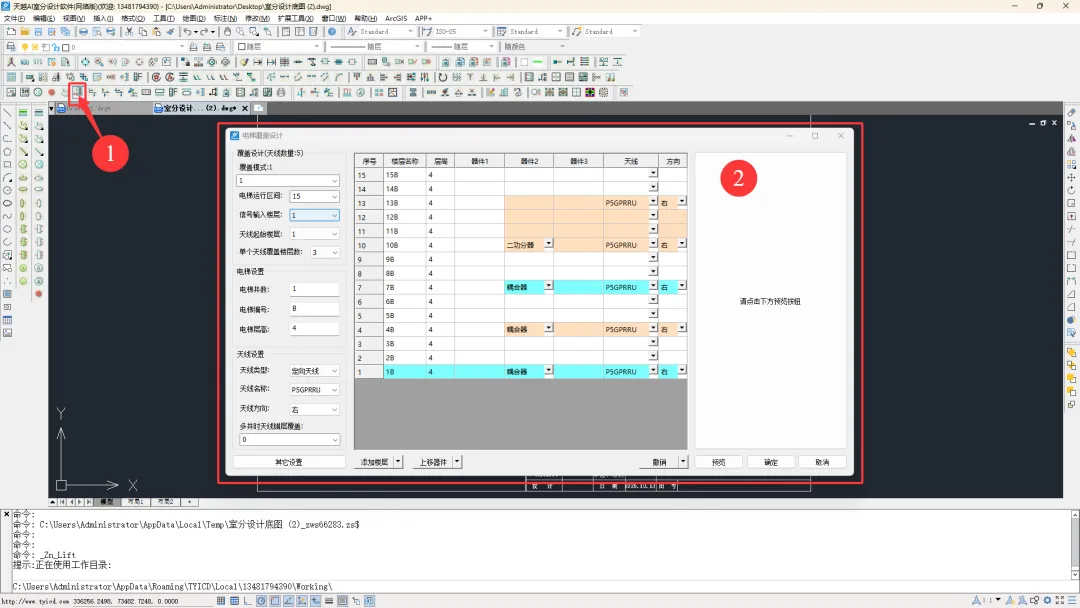

点击流程工具栏中的【电梯系统】按钮，弹出“电梯覆盖设计”窗口。

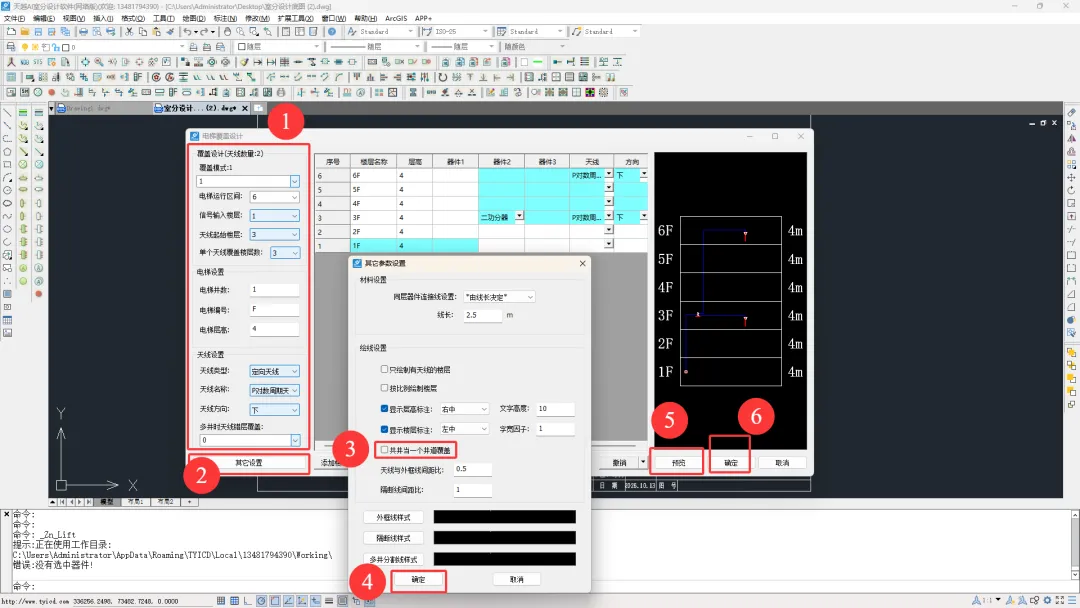

参数设置如下： 电梯运行区间：本次设计为6层，运行区间为1～6层。 信号输入楼层：本次设计在1层。 天线起始楼层：从3层开始进行覆盖设计。 单个天线覆盖楼层数：通常为3层一个天线。 电梯井数：1（单井、双井或共井按实际情况选择）。 电梯编号：写“F”。 电梯层高：一般为4米。 天线类型：电梯覆盖中多为定向天线。 天线名称：选择P对数周期天线。 天线方向：有上、下、左、右四种选择，根据实际需求选择，本次选择方向为【下】。 其他设置：取消共井当一个井道覆盖。 点击【预览】检查，然后点击【确定】。

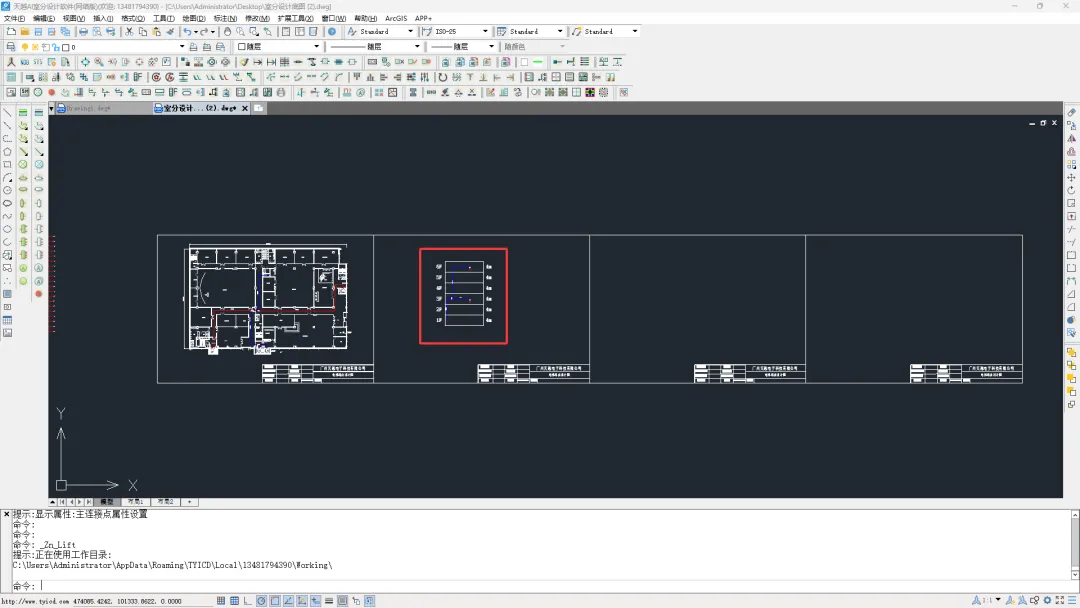

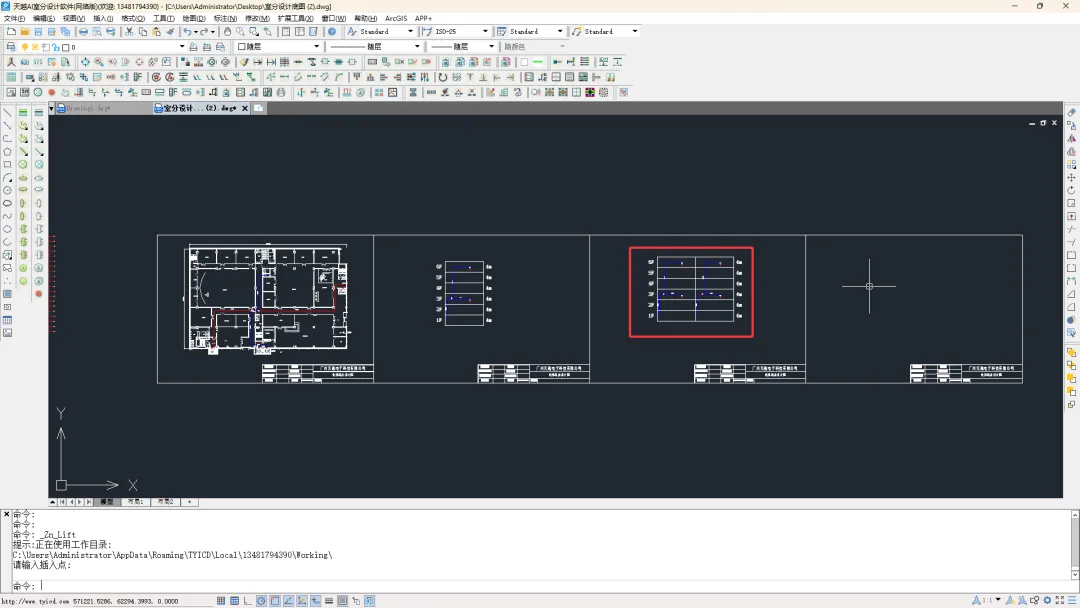

DT1电梯覆盖设计图如下图所示：

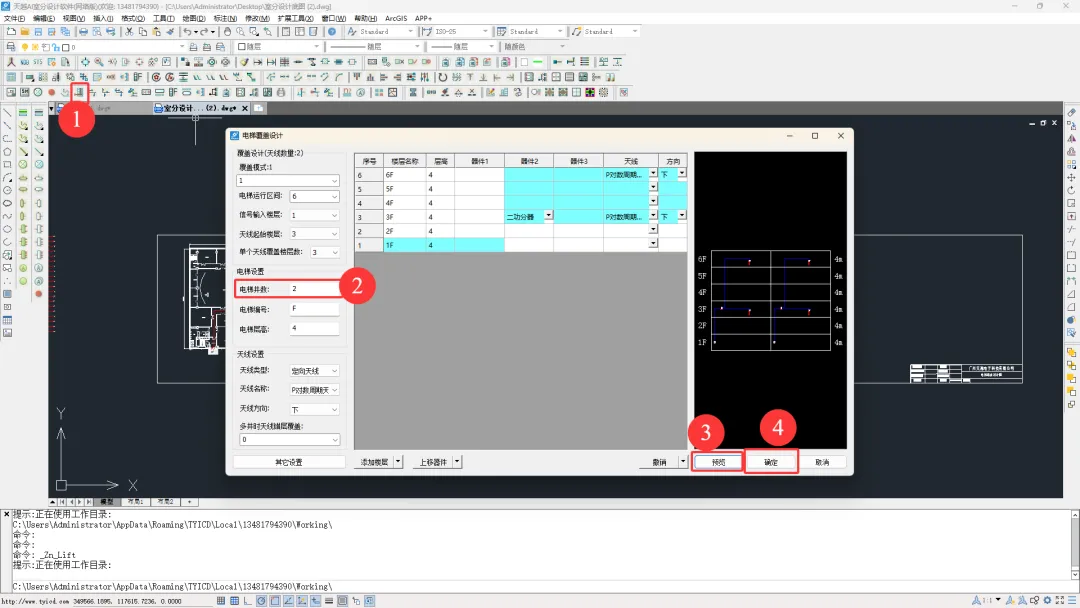

DT2、DT3电梯覆盖设计图如下图所示：

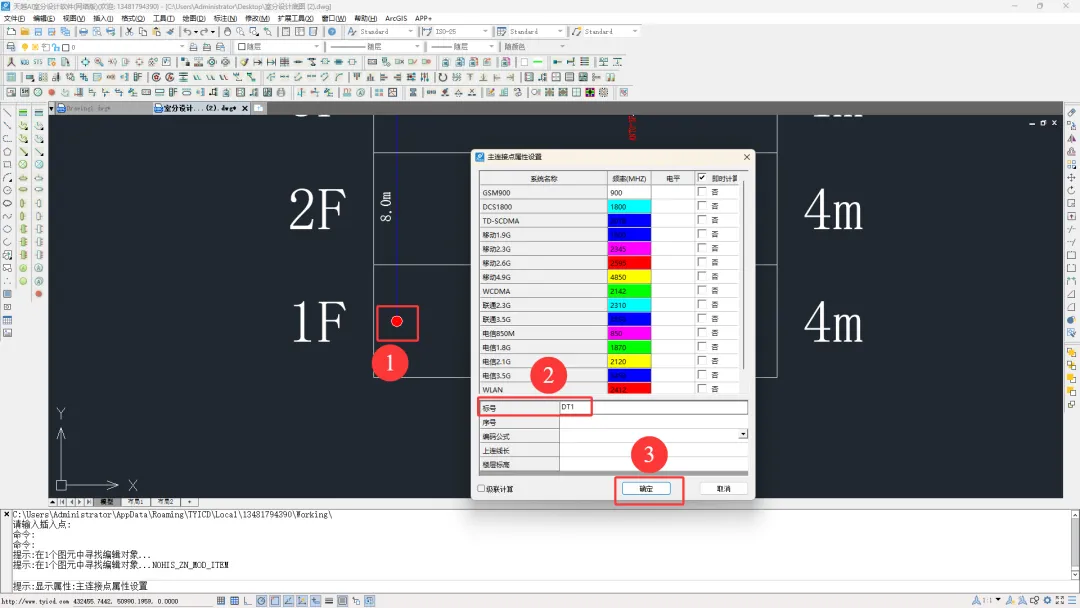

DT4电梯覆盖设计图如下图所示： 电梯信源编号要与平面设计图中的副连接点编号一一对应。 双击副连接点，命名为“DT1”，点击【确定】。

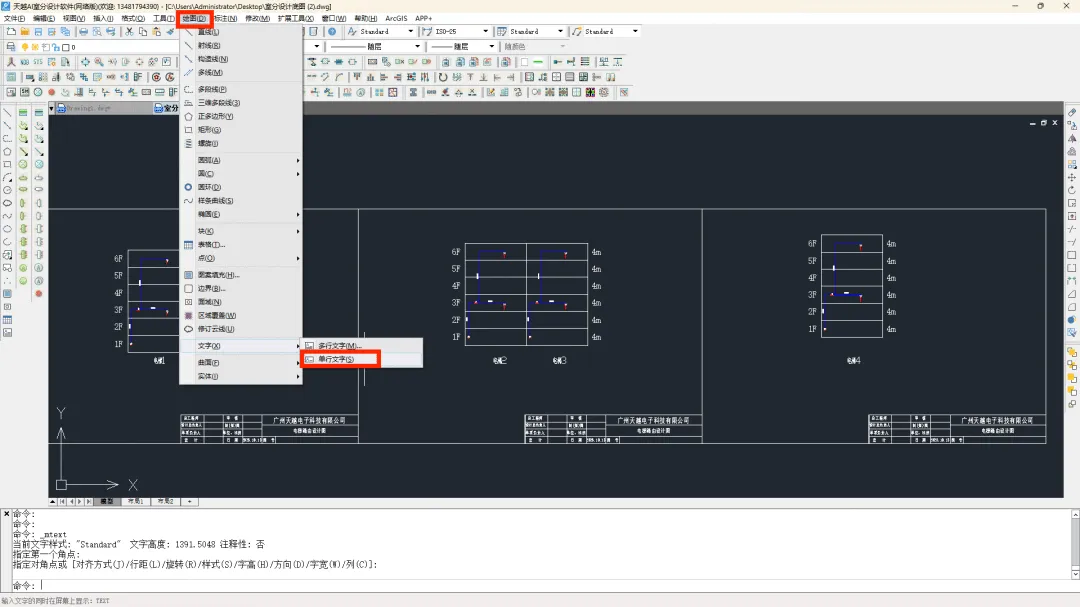

同理，修改副连接点命名：DT2、DT3、DT4。 添加【单行文字】。

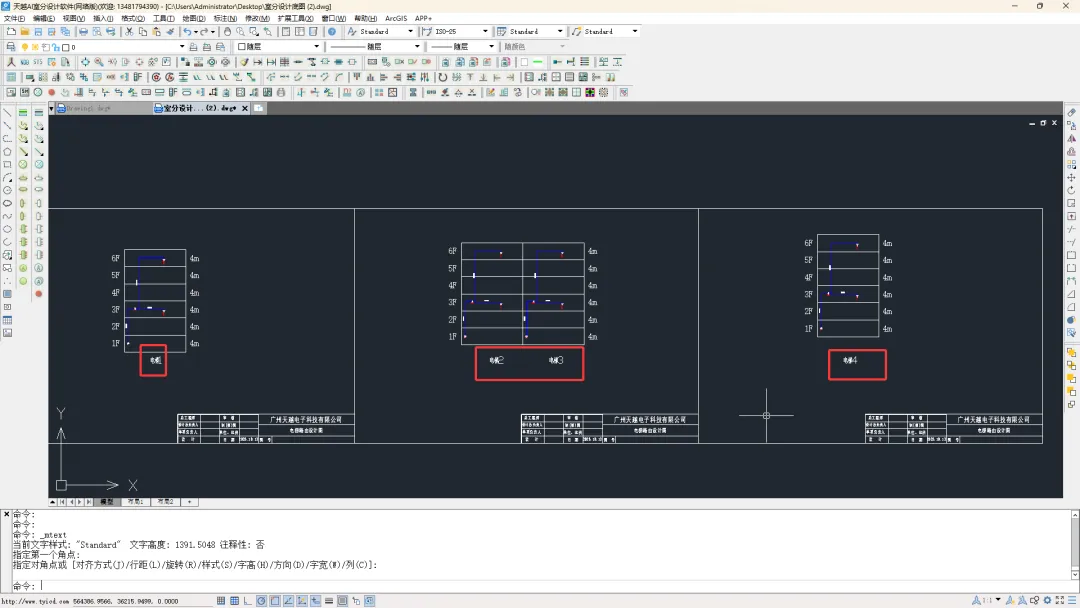

备注电梯1、电梯2、电梯3、电梯4，方便直观理解，如下图所示。

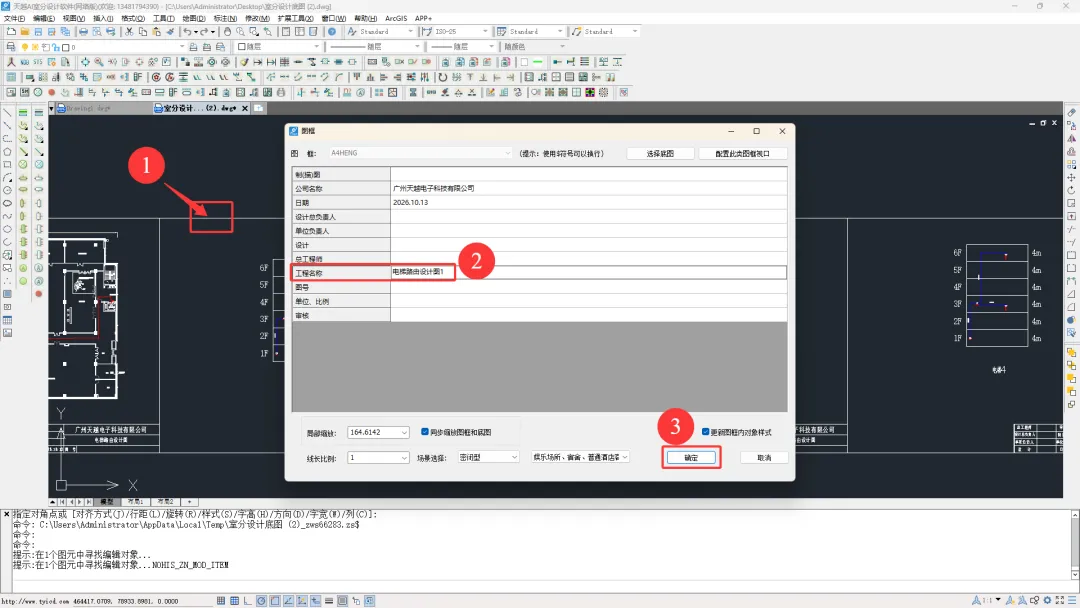

双击图框，将图框的工程名称命名为“电梯覆盖设计图1”，点击【确定】。
以此类推，将所有电梯图纸分别统一命名：电梯覆盖设计图2、电梯覆盖设计图3。

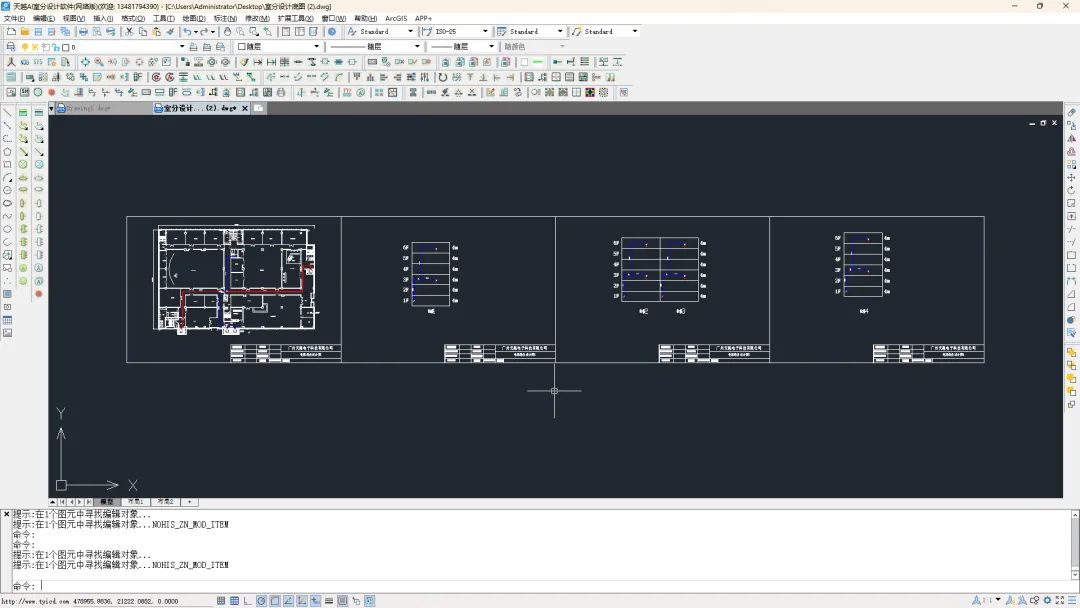

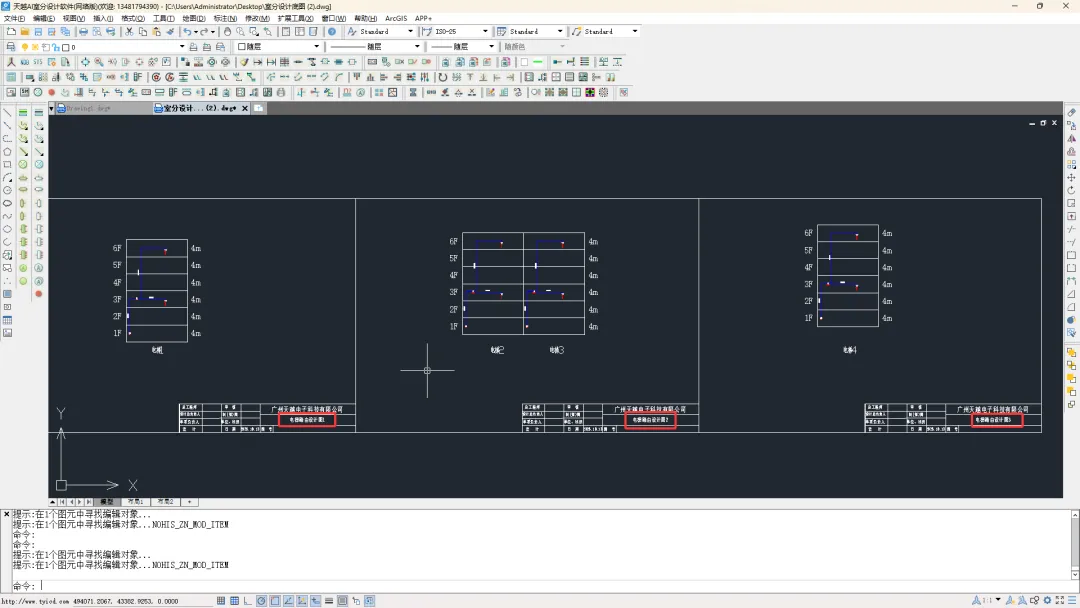

最终完成效果图如下图所示：
以上就是本次天越AI室分设计软件——电梯覆盖设计实操教程。
一、实训总览
底图与信源接入设计：新建室分设计底图，完成信号源接入点的选点与布放。 馈线路由设计：通过手动连线与批量连接两种方式，完成信源与各电梯副连接点之间的馈线路由规划。 路由图优化与美化：对连接处进行打断等处理，插入器件、批量调整文字与图框命名，提升图纸规范性与可读性。 电梯覆盖类型设计：完成电梯系统参数配置与覆盖图绘制，实现电梯系统的覆盖设计出图。
二、实操步骤
（一）电梯路由设计
（二）电梯覆盖设计
