可 MRI 无创示踪的 3D 打印人工胆管|PCL/GelMA/USPIO 管状支架,迈向胆道组织修复

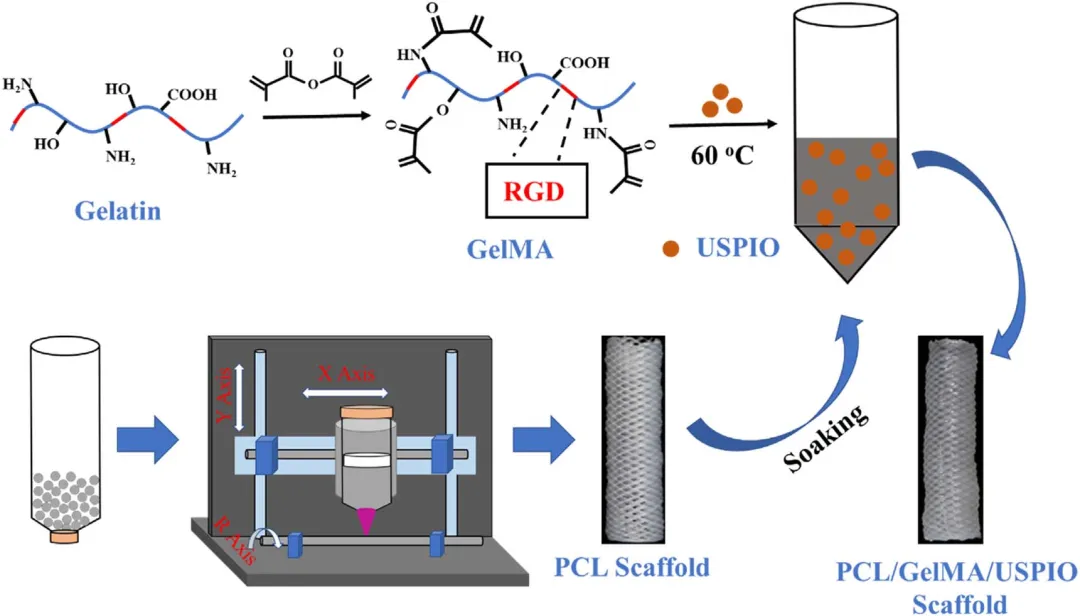

可 MRI 无创示踪的 3D 打印人工胆管|PCL/GelMA/USPIO 管状支架,迈向胆道组织修复关键词： 3D 打印、PCL、GelMA、USPIO 超小超顺磁氧化铁、人工胆管、MRI 影像示踪、胆道修复、骨髓间充质干细胞 BMSCs 导语 胆道损伤、原发性硬化性胆管炎等胆道疾病会诱发严重肝脏病变，临床上胆管修复供体短缺，组织工程人工胆管是极具前景的解决方案。 普通组织工程支架植入体内后，很难无创观察支架位置、降解过程以及组织修复进展，往往需要取材解剖才能评价效果。 本研究结合 3D 打印技术制备 PCL 中空管状骨架，表面复合 GelMA 光交联水凝胶提升细胞相容性；在 GelMA 中掺入USPIO 超小超顺磁氧化铁纳米颗粒，赋予支架 MRI 磁共振成像示踪能力。 支架力学满足胆道植入形变需求；体外 BMSCs 骨髓间充质干细胞共培养 13 d，细胞存活率＞95%，细胞覆盖率最高可达 90%；实现体外 MRI 清晰成像，为可无创监测修复进程的人工胆道支架打下实验基础。 示意图 1 Scheme1 GelMA 合成以及 PCL/GelMA/USPIO 管状支架完整制备流程图
流程：明胶与甲基丙烯酸酐反应合成 GelMA；化学合成 USPIO 磁性纳米颗粒；近场直写 3D 打印 PCL 中空管状基底；支架浸泡 GelMA/USPIO 混合溶液，405 nm 紫外光交联；最终得到兼具细胞相容性与 MRI 示踪功能的复合人工胆管支架。 图 1 GelMA 与 USPIO 纳米颗粒材料基础表征图

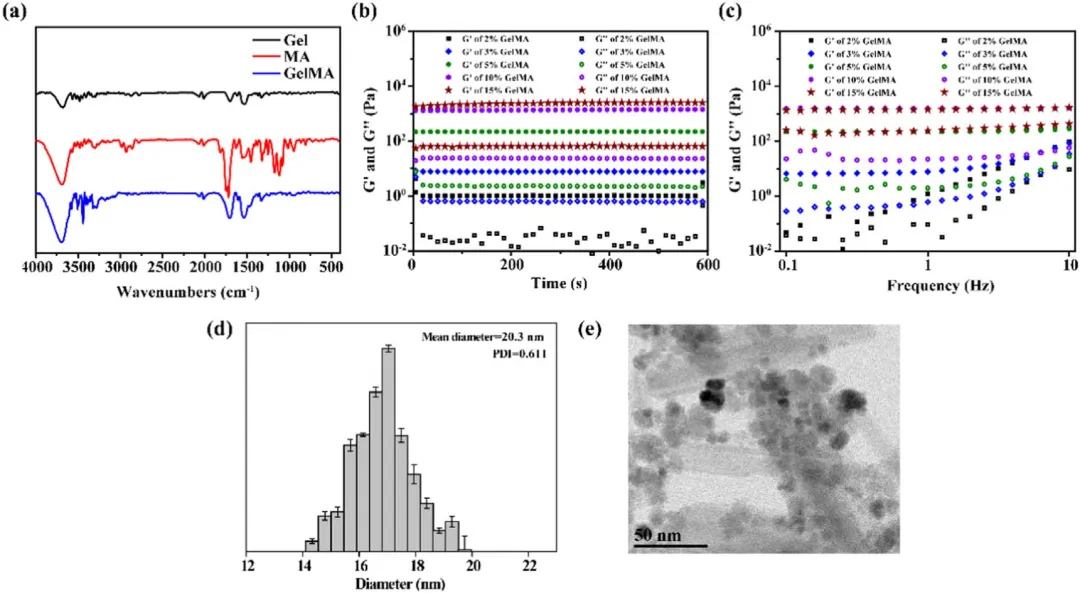

(a) GelMA 的 FT‑IR 傅里叶红外光谱，验证甲基丙烯酰基团成功接枝明胶。 (b)(c) 不同浓度 GelMA 水凝胶流变性能曲线，测试储能模量、剪切稳定性，筛选 5% GelMA 用于后续实验。 (d) USPIO 纳米颗粒 DLS 动态光散射粒径分布，水合粒径约 20 nm，粒径分布集中。 (e) USPIO 的 TEM 透射电镜图像，纳米颗粒尺寸均一。 图 2 纯 3D 打印 PCL 管状支架表征图

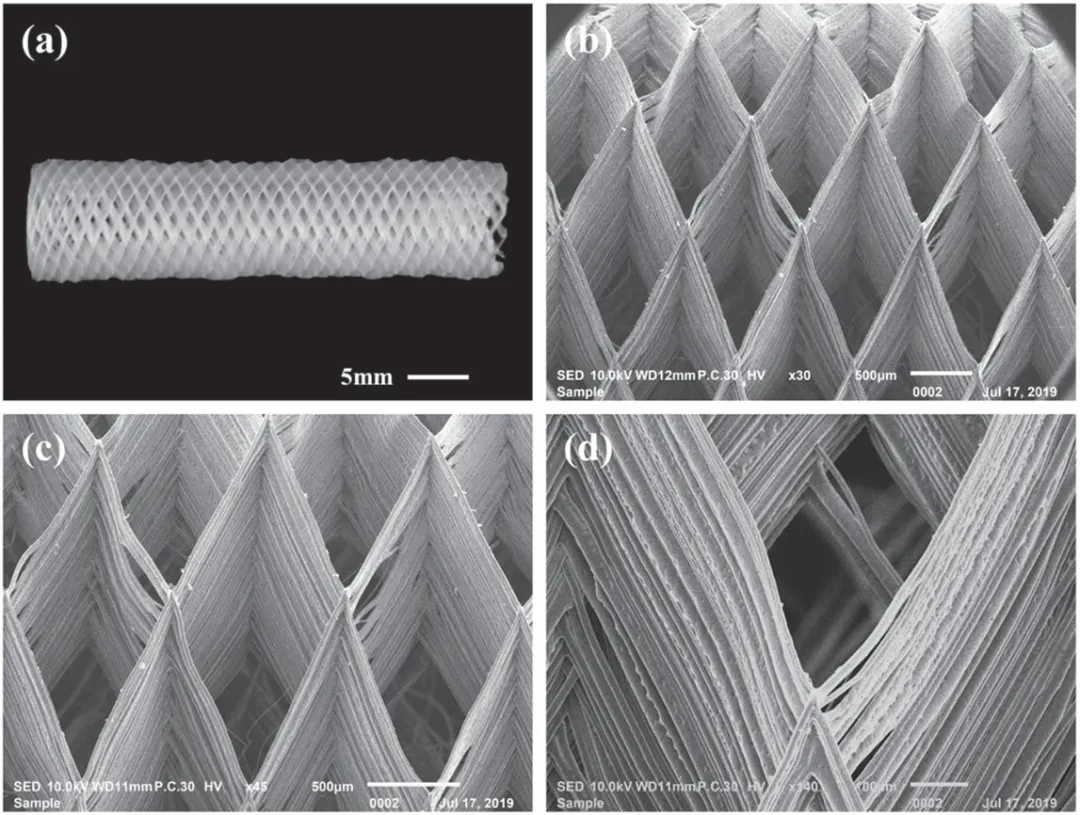

(a) PCL 管状支架实物数码照片，中空管状结构，管壁规则菱形微孔。 (b‑d) 不同放大倍数下 PCL 支架 SEM 扫描电镜图；PCL 纤维直径约 10‑15 μm，打印得到菱形网格孔道结构。 图 3 PCL/GelMA/USPIO 复合管状支架形貌表征图

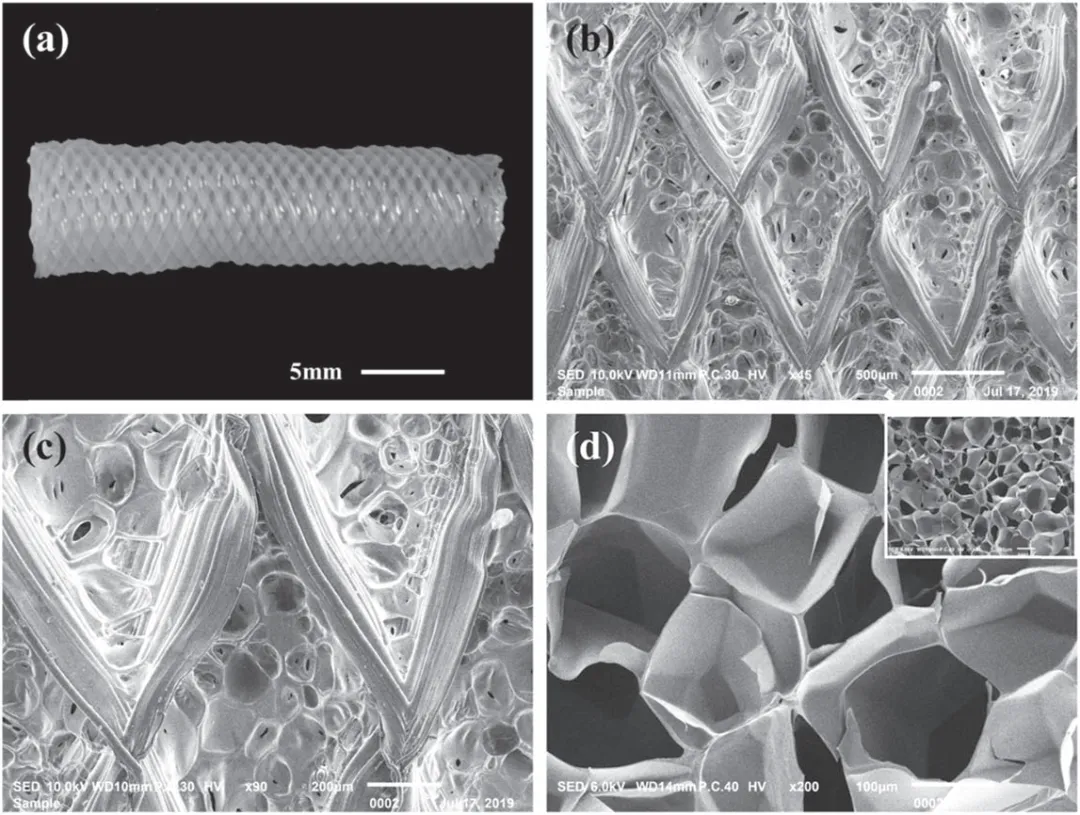

(a) 复合后管状支架实物照片；GelMA 水凝胶均匀包覆、填充 PCL 支架孔隙，表面变得平滑。 (b‑d) 不同放大倍率复合支架 SEM 电镜图；GelMA 形成互相连通多孔网络，孔径约 100 μm，该孔径利于细胞迁移黏附。 图 4 支架力学测试与体外 MRI 成像图

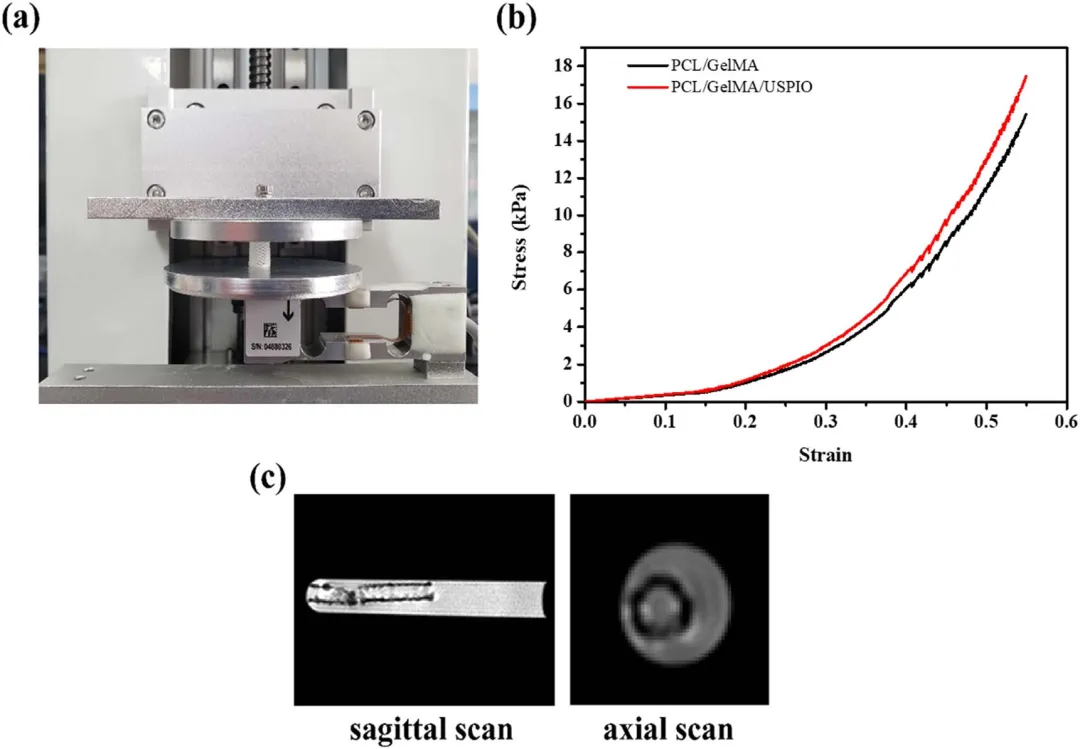

(a) 管状支架压缩力学测试装置实物照片。 (b) PCL/GelMA、PCL/GelMA/USPIO 两组支架压缩应力‑应变曲线；复合支架压缩模量 17.41 kPa，杨氏模量 5.03 kPa，力学性能可耐受胆道生理弯曲、挤压形变。 (c) PCL/GelMA/USPIO 支架体外 MRI 成像；矢状位、轴位扫描图像，支架轮廓边界清晰，证实 USPIO 赋予支架 T2 加权磁共振成像能力。 图 5 支架上 BMSCs 骨髓间充质干细胞增殖定量统计图

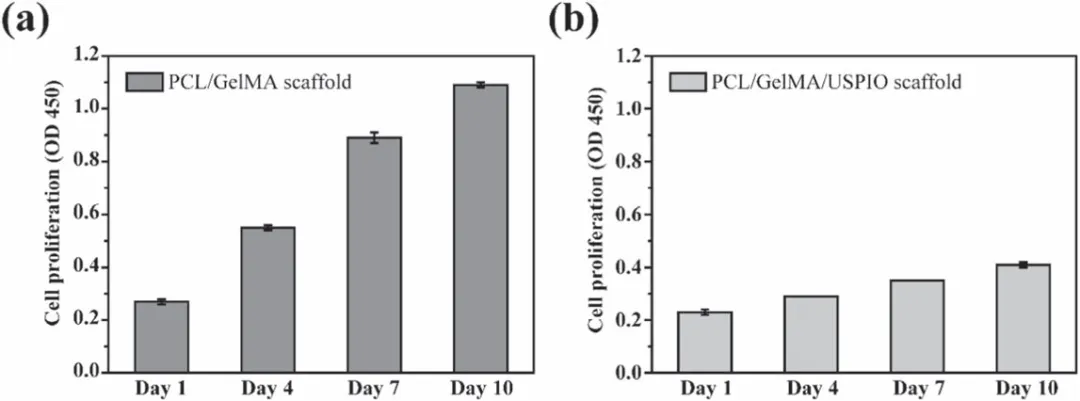

(a) PCL/GelMA 支架上 BMSCs 细胞增殖 OD 统计（第 1、4、7、10 天），细胞数量随培养时间持续上升。 (b) PCL/GelMA/USPIO 支架 BMSCs 增殖统计；同样呈增长趋势，但增殖水平略低于无 USPIO 组别，提示 USPIO 存在轻微的细胞抑制效应。 图 6 PCL/GelMA 支架 BMSCs 活‑死染色共聚焦图

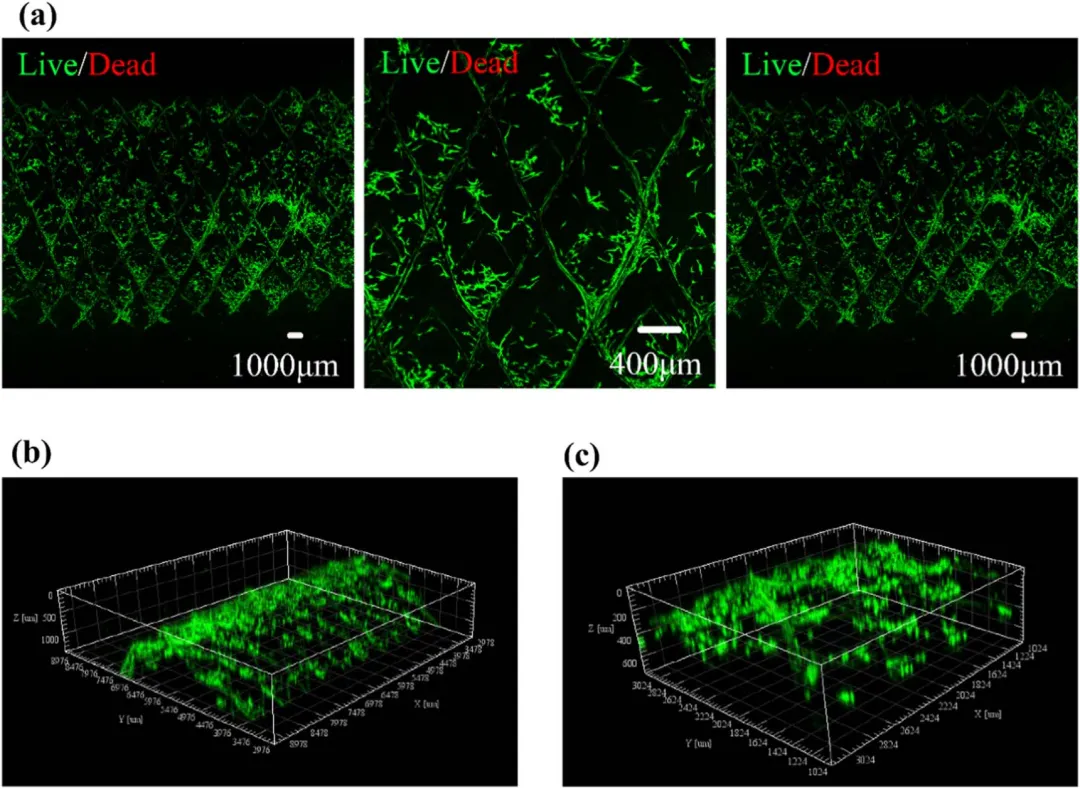

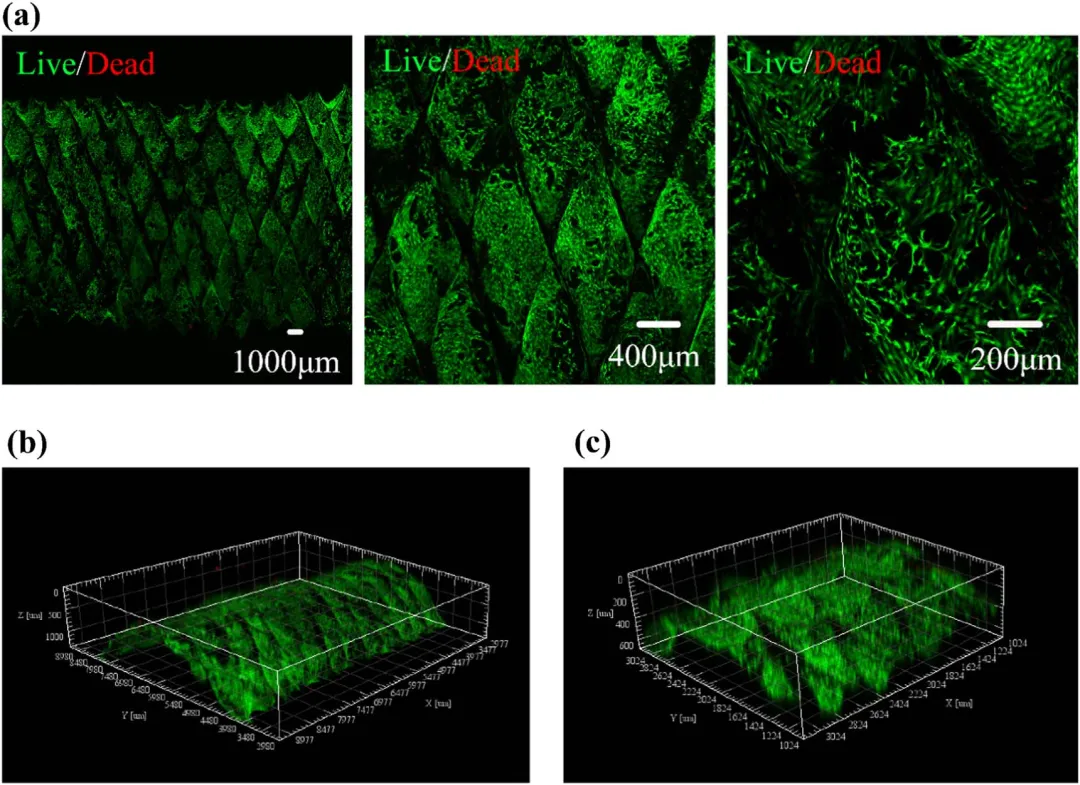

(a) 不同放大倍率活‑死荧光染色二维图；绿色 Calcein‑AM 标记活细胞，支架表面大量活细胞铺展。 (b)(c) 激光共聚焦三维重建视图；展示 BMSCs 在支架三维网格上广泛铺展生长。 图 7 PCL/GelMA/USPIO 支架 BMSCs 活‑死染色共聚焦图
(a) 不同放大倍率活‑死荧光二维图像；培养 13 d 依旧以绿色活细胞为主，细胞存活率大于 95%。 (b)(c) 共聚焦三维重建视图，细胞在复合磁性支架表面广泛定植。 图 8 PCL/GelMA 支架 BMSCs 细胞骨架免疫荧光染色图

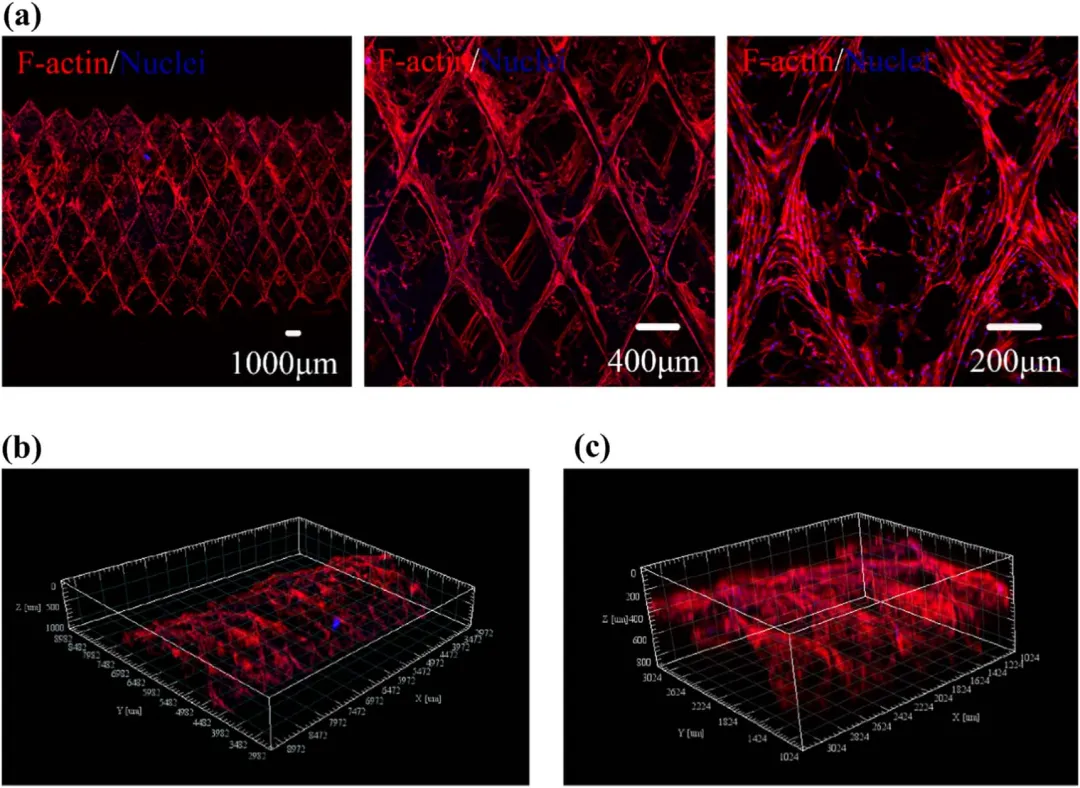

(a) 不同放大倍数 F‑actin（红色细胞骨架）+DAPI（蓝色细胞核）二维荧光图，细胞充分铺展、伸出伪足。 (b)(c) 共聚焦三维重建，直观展示细胞在管状支架表面大面积覆盖。 图 9 PCL/GelMA/USPIO 支架 BMSCs 细胞骨架免疫荧光染色图

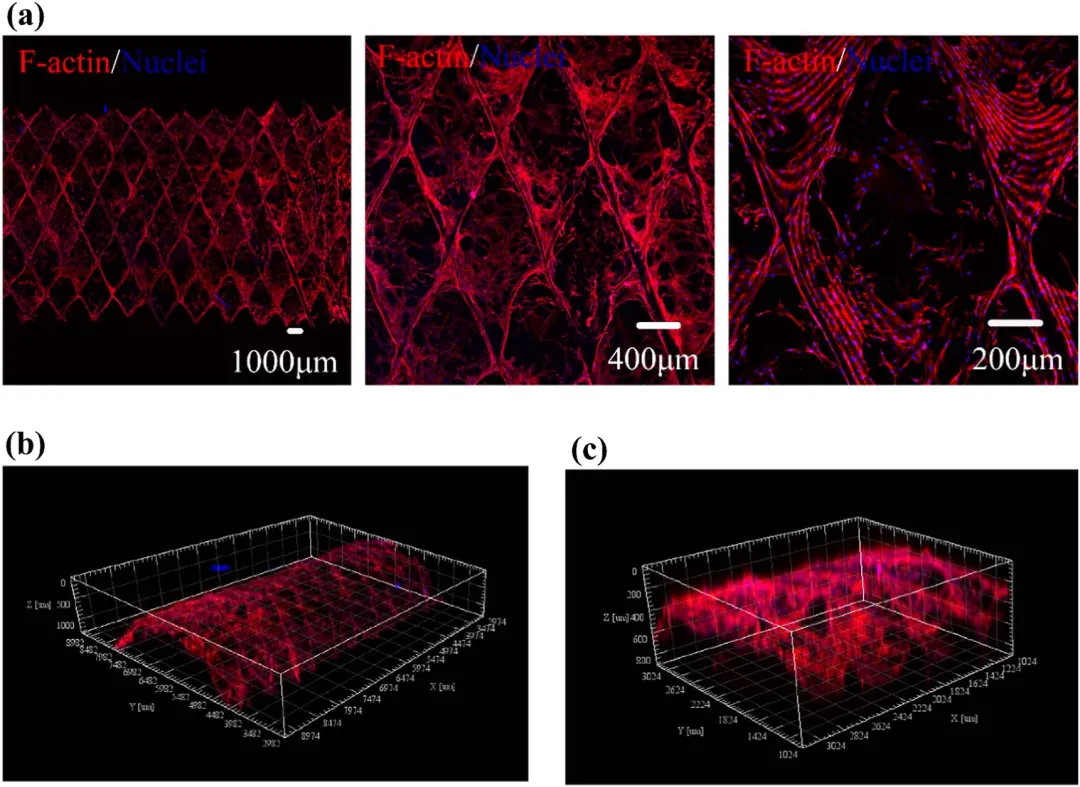

(a) 不同放大倍数 F‑actin+DAPI 二维荧光图；细胞铺展状态良好，但整体细胞覆盖率略低于不含 USPIO 对照组。 (b)(c) 共聚焦三维重建视图。 本研究四大核心创新亮点 不同实验组横向对比 标准化制备与实验流程简述 潜在应用场景 现存局限与未来研发方向 科普小问答
Q： 为什么人工胆管支架需要做 MRI 可示踪？A： 支架植入体内之后，如果没有影像标记，想要知道支架有没有移位、有没有降解、修复进展如何，往往只能解剖取组织。加入 USPIO 磁性颗粒后，利用临床常规 MRI 就可以无创看到支架，不用牺牲动物，未来病人也可以通过影像复查随访。
Q： USPIO 是什么？安全性怎么样？A： USPIO 是超小超顺磁氧化铁纳米颗粒，部分同类产品已经获得 FDA 批准作为临床 MRI 造影剂；铁元素体内可以代谢。但纳米颗粒浓度过高依旧存在轻微细胞毒性，需要控制添加剂量。
Q： 为什么不能只用 PCL 打印胆管？还要再加 GelMA？A： PCL 是疏水高分子，打印出来结构力学很好，但是细胞很难粘附上去。GelMA 水凝胶带有 RGD 细胞粘附位点，包覆填充 PCL 支架孔隙，给细胞提供友好的生长微环境。
Q： 本研究支架离真正用于胆道修复还有什么关键实验？A： 目前只做了体外细胞。下一步最重要是动物原位胆道植入实验，看支架能不能在动物体内实现胆管再生；还要评价 USPIO 体内代谢毒性，最好能实现胆管上皮细胞的再生，而不只是间充质干细胞长在支架上。 https://doi.org/10.1088/1748-605X/ab797a 关注我们：
