端侧AI工具链原理(01):AI编译器、传统编译器与Runtime:一个模型如何变成可执行资产

本文是端侧 AI 工具链原理第 1 篇。本辑不从某个平台的命令行开始，而是先建立一张稳定的全栈地图：模型、编译器、Kernel 库、驱动与 Runtime 分别负责什么。

开篇：模型转换成功，为什么设备上仍然跑不起来

算法团队导出一个 ONNX 模型，工具提示转换成功，设备却可能出现三种结果：模型加载失败、部分算子回退 CPU、能够运行但性能远低于预期。

原因是“转换成功”只证明某一段流程通过，并不等于模型已经完成从数学语义到目标硬件的全部 Lowering。

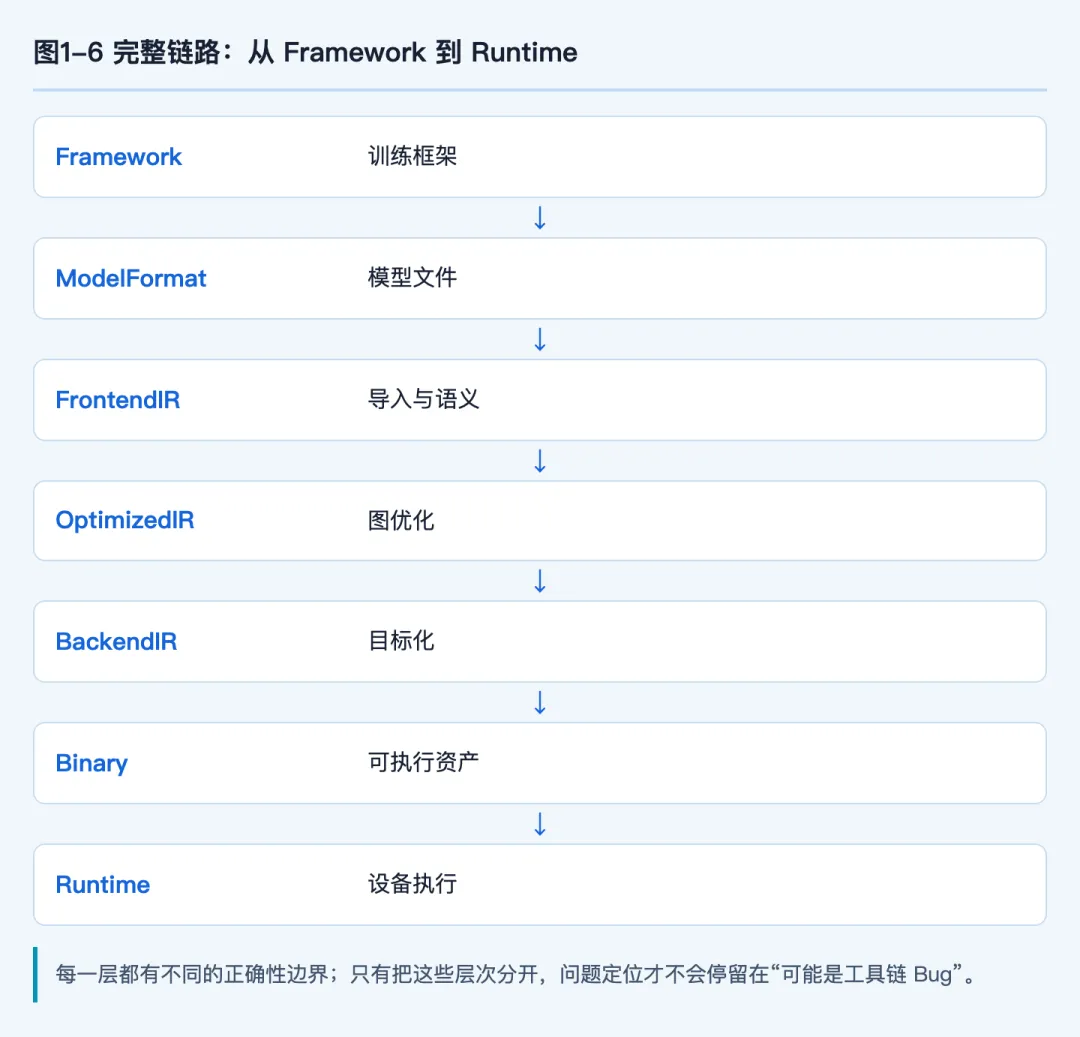

完整链路可以写成：

每一层都有不同的正确性边界。只有把这些层次分开，问题定位才不会停留在“可能是工具链 Bug”。

一、传统编译器解决什么问题

传统编译器通常把 C/C++等程序转换为目标 ISA。它处理控制流、标量与向量指令、寄存器分配、指令调度、链接和二进制生成。

其典型对象是：

传统编译器也做 Loop 优化和向量化，但它通常看不到“这是一个 Attention Block”“这个 Tensor 是 NCHW 布局”“这一组卷积可以跨层融合”等高层语义。

二、 AI 编译器多处理了哪几层

AI 编译器的输入不是任意程序，而是带有 Tensor、Shape、数据类型和算子语义的计算图。它需要处理：

AI 编译器不是传统编译器的替代品。后端仍可能调用 LLVM 完成 CPU 代码生成，也可能使用目标厂商汇编器、 Firmware Compiler 或 Kernel 库。

三、为什么需要多层 IR

一个 IR 若同时表达模型语义、硬件 Tile 和最终指令，会迅速变得难以维护。多层 IR 的价值，是在不同阶段保留恰当的信息。

MLIR 的 Dialect 设计就是一种多层表达方法：高层算子可以逐步 Lower 到 Linalg、Vector、MemRef、GPU 或 LLVM 等更低层语义。但具体产品不必照搬 MLIR，关键是不能过早丢掉优化所需信息。

四、 Runtime 不是“运行一下二进制”

编译器生成的资产通常不能独立执行。Runtime 负责把静态计划放入动态系统环境，包括：

Runtime 面对的是“这一次执行”的状态，编译器面对的是“所有合法执行”的计划。两者的分界取决于硬件可编程性和产品需求。

五、静态编译和动态调度怎样分工

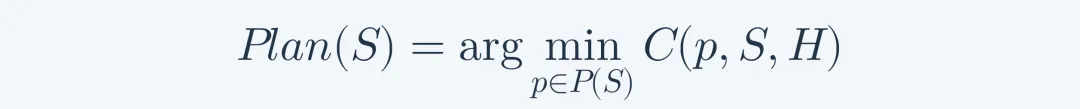

假设输入序列长度S在[1, 4096]变化。编译器可以为若干 Bucket 生成计划， Runtime 根据实际S选择：

其中P(S)为支持该 Shape 的计划集合，H为当前硬件状态，C为时延、内存和功耗的综合代价。

静态阶段适合完成可证明、可复用的优化；动态阶段适合处理输入、负载、温度和并发变化。把所有决策都留给 Runtime 会增加启动和调度开销，把所有决策都固化又难以适应动态环境。

六、 Kernel 库在工具链中处于什么位置

很多后端不会为每个算子从零生成指令，而是选择经过优化的 Kernel 实现。

一个 MatMul 可能有多个候选：

编译器需要根据 Shape 和硬件状态选择 Kernel，并为其准备 Layout 、 Workspace 和同步。Kernel 库越成熟，编译器越像“选择与组合系统”；硬件越专用，后端越可能直接生成 Command 或 Microcode 。

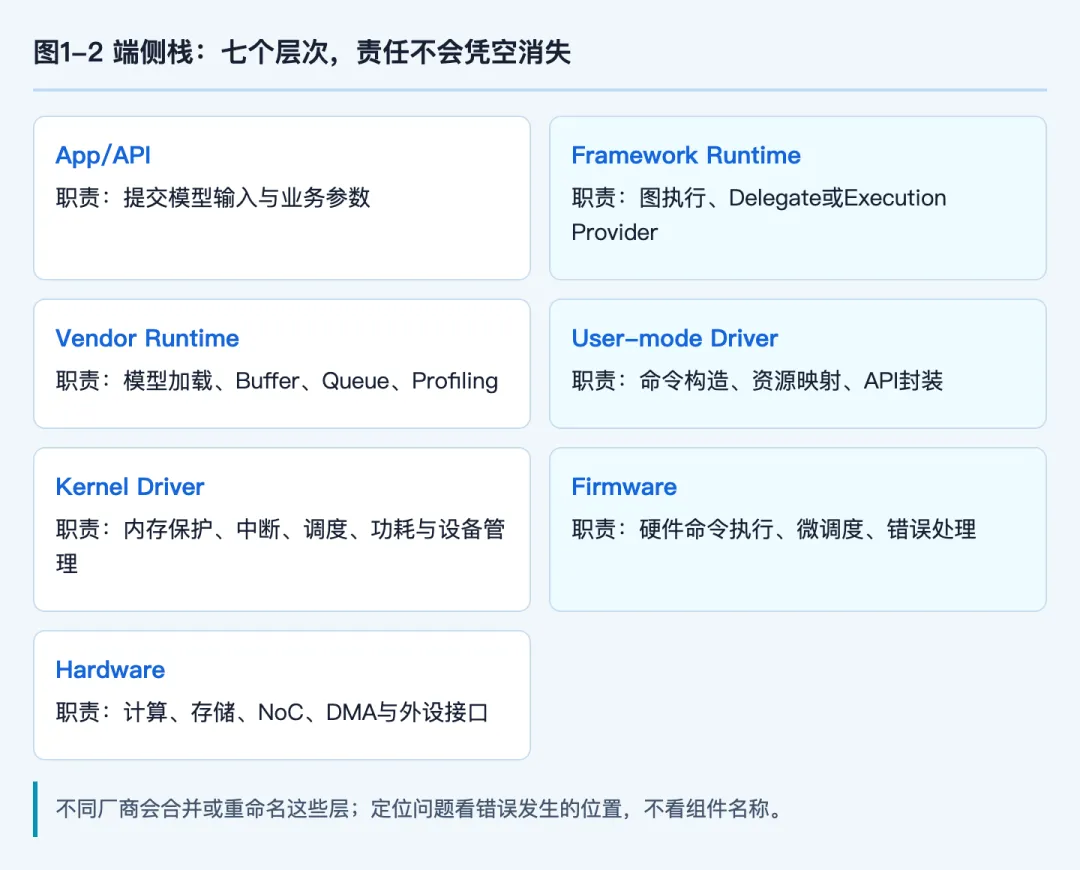

七、驱动、 Firmware 与 Runtime 不是一层

典型端侧栈可以分为：

不同厂商会合并或重命名这些层，但责任不会凭空消失。定位问题时应根据错误发生的位置，而不是根据组件名称猜测。

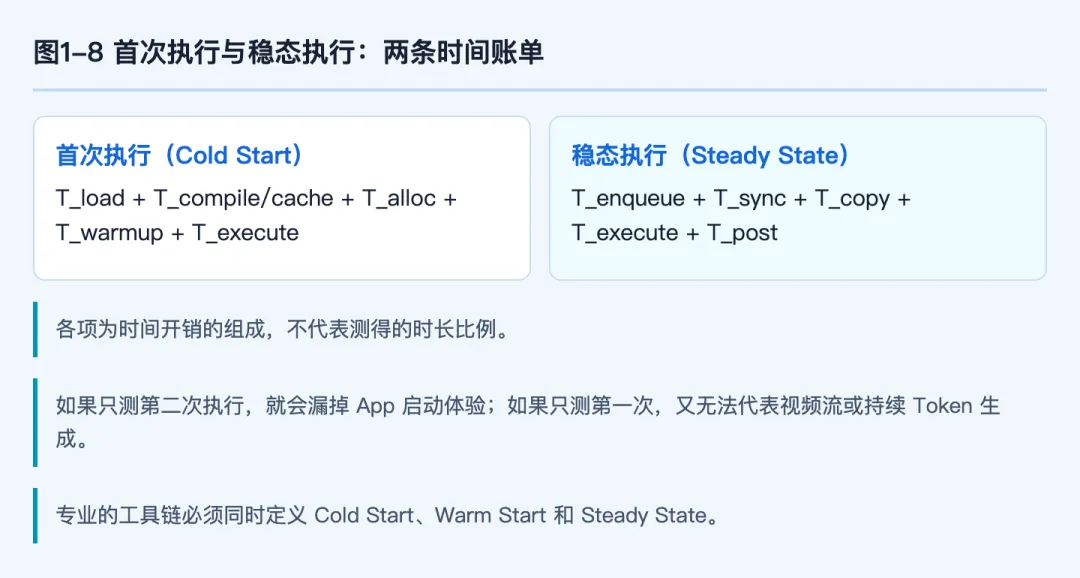

八、一次推理的真实时间线

首次执行可能包含：

稳态执行可能接近：

如果只测第二次执行，就会漏掉 App 启动体验；如果只测第一次，又无法代表视频流或持续 Token 生成。

专业的工具链必须同时定义 Cold Start、Warm Start 和 Steady State。

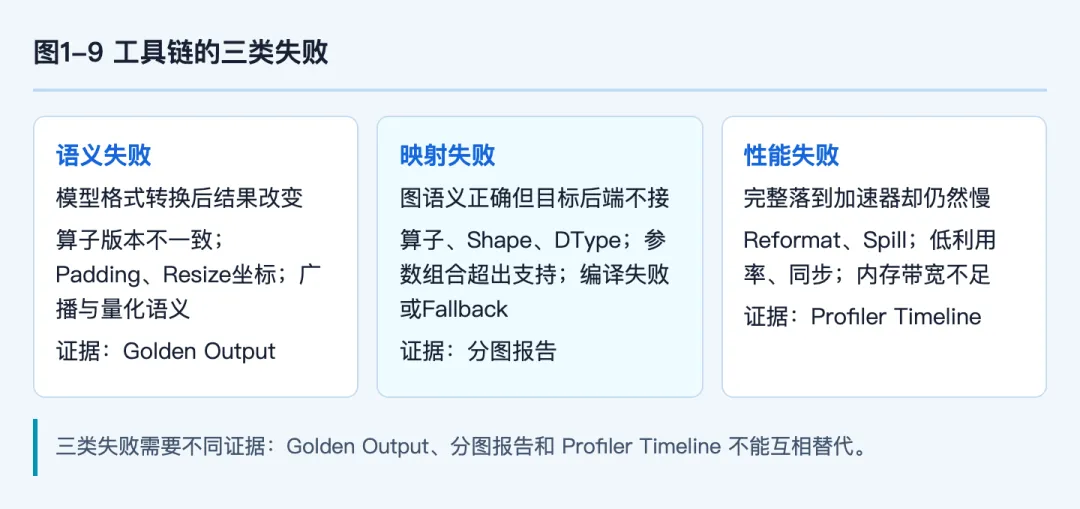

九、工具链的三类失败

语义失败

模型格式转换后结果改变，常见原因是算子版本、Padding、Resize 坐标、广播和量化语义不一致。

映射失败

图语义正确，但目标后端不支持某个算子、Shape、数据类型或参数组合，导致编译失败或 Fallback。

性能失败

模型完整落到加速器，却因为 Reformat、 Spill、低利用率、同步或内存带宽而慢。

三类失败需要不同证据：Golden Output、分图报告和 Profiler Timeline 不能互相替代。

十、交付物不应只有一个模型文件

可复现的可执行资产至少包括：

这些内容共同构成 Artifact Contract。只保存一个.bin文件，会让后续升级无法判断差异来自模型、编译器还是 Runtime。

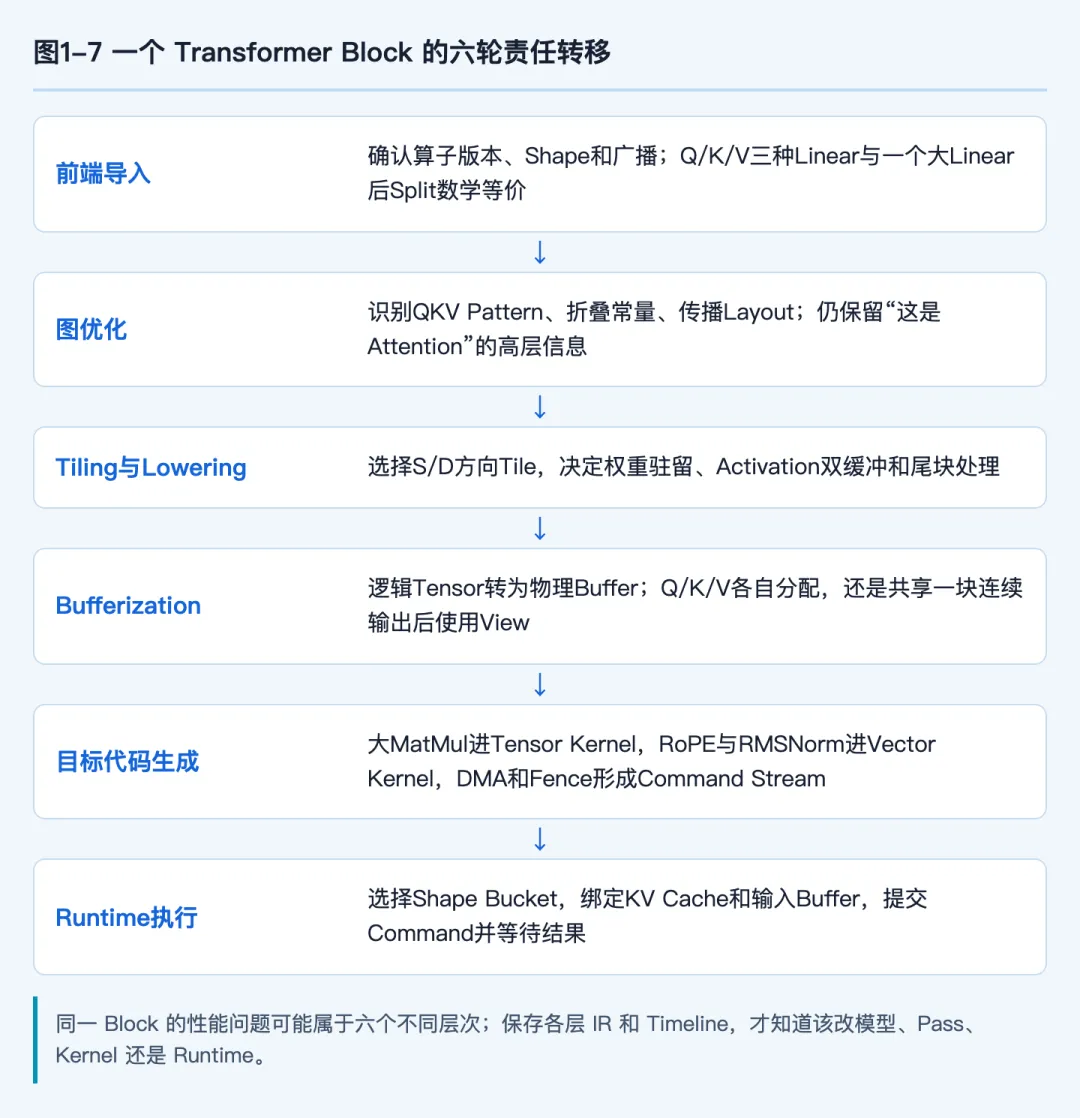

十一、用一个 Transformer Block 走完编译链

以包含 RMSNorm、QKV Projection、RoPE、Attention、Output Projection 和 MLP 的 Block 为例，高层图只说明 Tensor 依赖。进入工具链后，至少发生六轮责任转移。

前端导入

前端确认算子版本、Shape 和广播，把框架特有表达规范化。例如 Q、K、V可能由三个 Linear 表示，也可能由一个大 Linear 后 Split 。两种图数学等价，却对应不同 Fusion 机会。

图优化

编译器识别 QKV Pattern、折叠常量、传播 Layout，并决定 RMSNorm 和 Residual 能否进入同一后端。此阶段仍保留“这是 Attention”的高层信息。

Tiling 与 Lowering

设 Hidden Size 为D、Head 数为H、序列长度为S。QKV的主要矩阵形态为[S,D] x [D,3D]。编译器选择S/D方向 Tile ，并决定权重驻留、Activation 双缓冲和尾块处理。

Bufferization

逻辑 Tensor 转为物理 Buffer。Q、K、V是否各自分配，还是共享一块连续输出后使用 View，会直接改变峰值内存和后续 Layout。

目标代码生成

大 MatMul 进入 Tensor Kernel，RoPE 和 RMSNorm 进入 Vector Kernel，DMA 和 Fence 形成 Command Stream。若 RoPE 不支持而回退 CPU，Graph 边界必须显式插入。

Runtime 执行

Runtime 选择对应 Shape Bucket，绑定 KV Cache 和输入 Buffer，提交 Command 并等待结果。动态序列长度、并发 Context 和设备温度都在此时出现。

这个例子说明，同一 Block 的性能问题可能属于六个不同层次。只有保存各层 IR 和 Timeline，团队才知道应该修改模型、Pass、Kernel 还是 Runtime 。

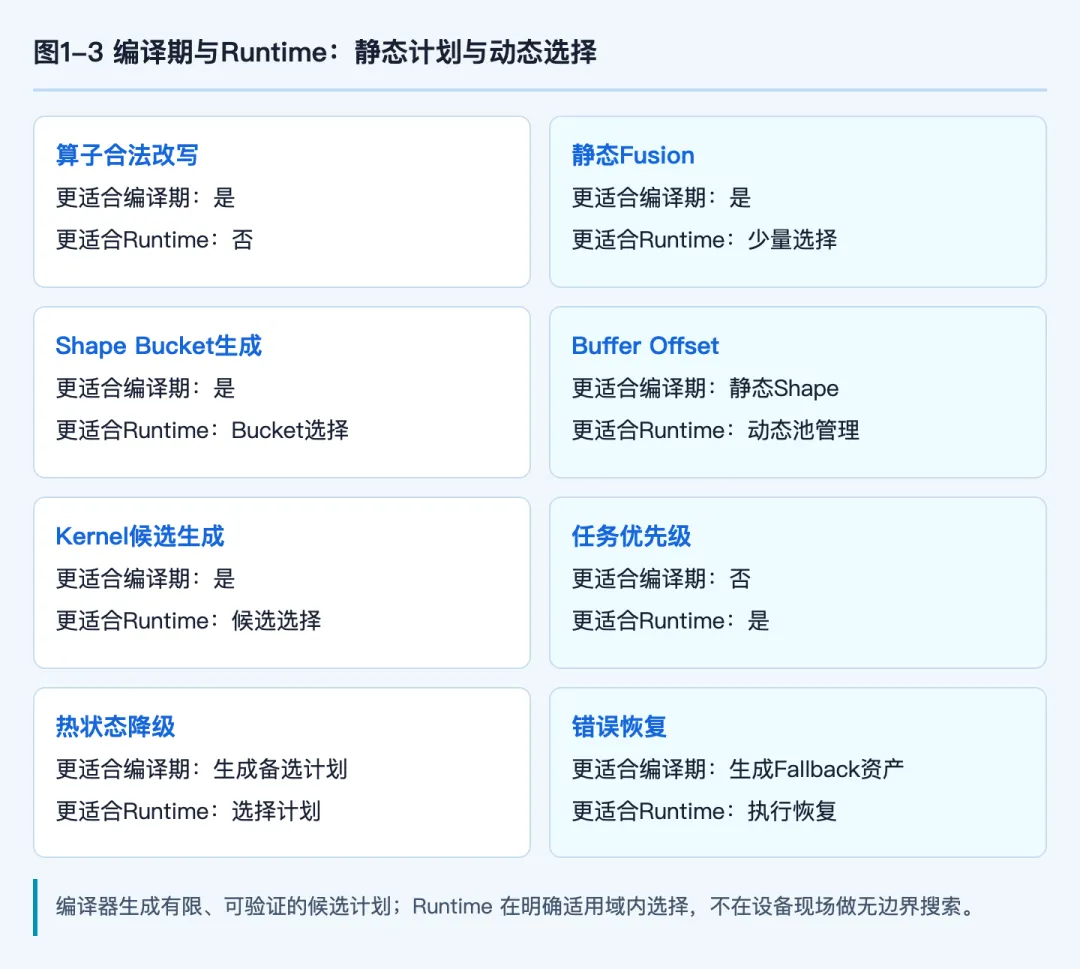

十二、 Compiler 与 Runtime 的边界怎样设计

把决策放在编译期，优点是可重复、启动开销低、容易做全局搜索；放在 Runtime，优点是能根据真实 Shape、并发和温度变化。

一个稳定原则是：编译器生成有限、可验证的候选计划，Runtime 在明确适用域内选择，不在设备现场进行无边界搜索。

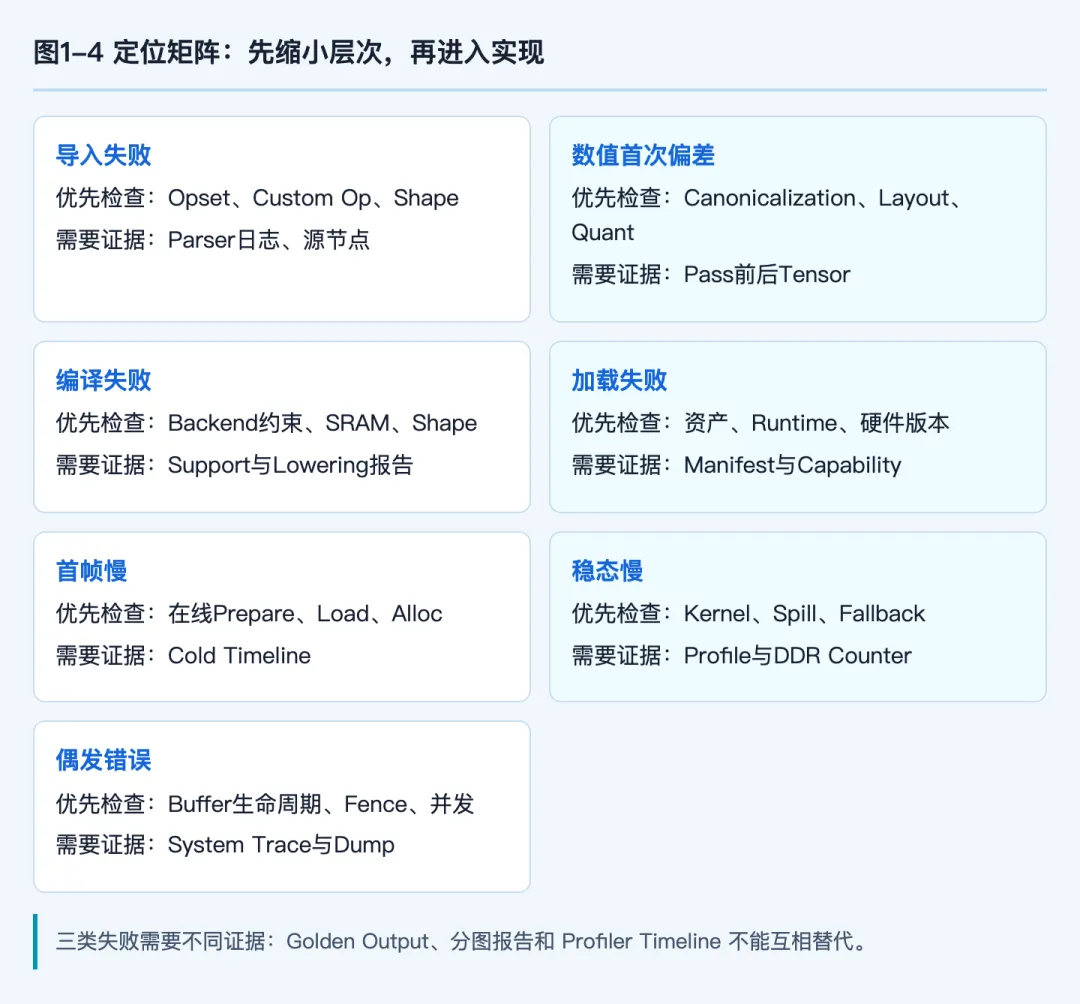

十三、工具链问题的定位矩阵

先按现象缩小层次，再进入具体实现，可以避免所有问题都在模型端反复试导出。

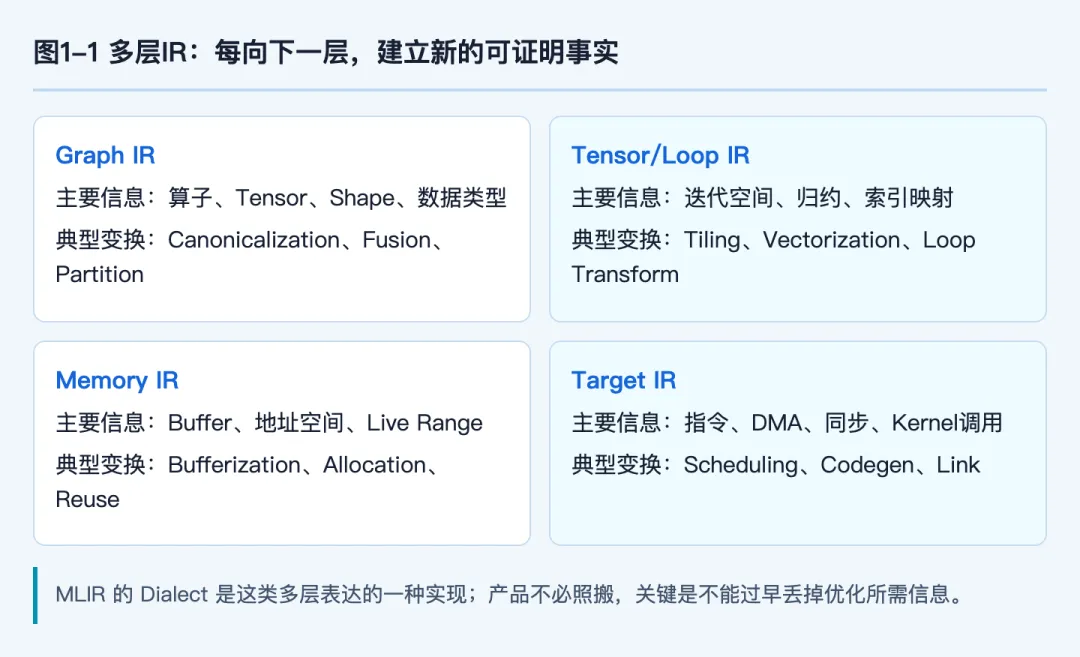

十四、多层 IR 到底怎样保存和收缩语义

“使用多层 IR”不是把同一张图换几次语法，而是每向下一层都要建立新的可证明事实。

Graph IR ：回答算子语义和 Tensor 关系

这一层保留 Conv、Attention、Norm等领域语义，Tensor具有逻辑 Shape、DType、Layout 与 Quant 信息。优化器可以证明 QKV Fusion 是否合法，却还不承诺具体循环和 Buffer。

Graph IR 的 Verifier 至少检查：输入输出数量、Rank、广播、属性范围、量化 Axis、Side Effect 和 Use-Def。任何“后端自己处理”的模糊字段，都会在后续变成不可定位的分歧。

Structured/Loop IR ：回答迭代空间和归约

MatMul 不再只是一个节点，而被描述为 Parallel 维M/N与 Reduction 维K。卷积展开为 Batch、Output Channel、Spatial、Input Channel 和 Kernel 循环。

这一层决定：

如果 Graph IR 在此之前丢失了 Layout 或 Quant Axis，循环索引即使数学正确，也可能读取错误物理通道。

Memory IR ：回答值在哪里存在

Tensor SSA 值被 Buffer 化为地址空间、Offset、Stride、Alignment 和 Live Range。此时需要明确 Local SRAM、DDR、Constant Memory 和 Host Shared Memory。

一个高层reshape可能 Lower 为零拷贝 View，也可能因为目标 Layout 不连续而变成真实 Copy。只有 Memory IR 才能给出答案。

Target IR ：回答硬件怎样执行

Tile 变成 DMA、Tensor/Vector 指令、Barrier 和 Fence。此层需要保证：本地 Buffer 不越界、异步依赖完整、指令数据类型和 Accumulator 匹配、硬件 Revision 支持。

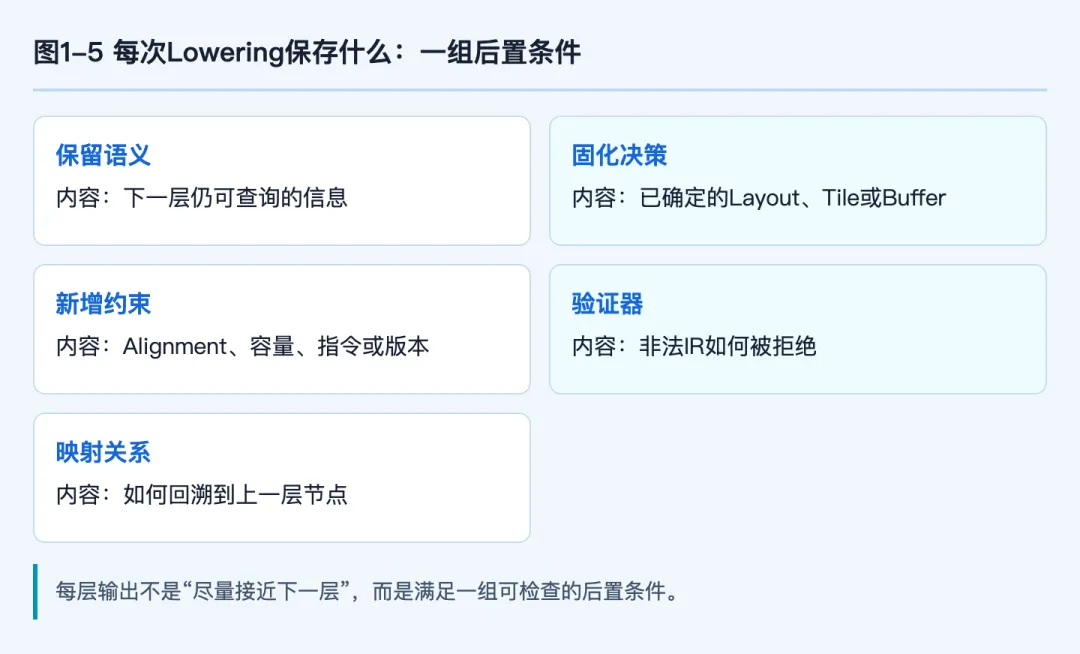

每层的输出不是“尽量接近下一层”，而是满足一组后置条件。推荐为每次 Lowering 保存：

十五、传统编译器和 AI 编译器在哪里真正汇合

AI 后端并非到最后才使用传统编译技术。在 CPU/GPU/可编程 DSP 路径中，Loop IR 会继续 Lower 为 Vector、LLVM IR 或目标汇编，随后执行寄存器分配、指令调度和链接。

但两者优化目标不同。传统寄存器分配关心 Live Range 与 Spill；AI 编译器在更高层还可以改变 Tile、Fusion 和 Layout，从根源上缩短 Live Range。若等到 LLVM 层才发现 Spill，许多 Tensor 级选择已经无法恢复。

因此，跨层反馈非常重要：低层报告 Register Pressure、指令数和 Local Memory 占用，高层据此调整 Fusion 与 Tile。编译流程不是单向瀑布，而是有边界的迭代搜索。

十六、一个成熟工具链需要哪些调试入口

没有这些入口，工具链只能“给答案”，不能解释答案。模型规模增大后，无法解释本身就会成为交付瓶颈。

工程检查清单

结尾：工具链是一组连续契约

AI 模型从 Framework 走到 NPU，不是一次格式转换，而是连续降低抽象层次的过程。每一层都要回答：输入语义是什么、输出保证是什么、失败如何被发现。

下一篇将进入最常见的入口文件：PyTorch、ONNX、TFLite 与 IR 分别承载什么，为什么“格式能打开”不等于“语义可移植”。

参考资料

参考链接

[1] MLIR Documentation: https://mlir.llvm.org/docs/

[2] MLIR Linalg Dialect: https://mlir.llvm.org/docs/Dialects/Linalg/

[3] ONNX IR Specification: https://onnx.ai/onnx/repo-docs/IR.html

[4] Google AI Edge: LiteRT: https://ai.google.dev/edge/litert

--------------------------------
