淮安大学2026年五年制专转本考试大纲-电子科学与技术

《数字电子技术》考试大纲

一、考核对象

本课程的考核对象是五年一贯制高职“专转本”电子科学与技术专业普通在校生考生。

二、考试目的及总体要求

通过本课程的考试，检查学生对数字电路的基础理论、基础知识的掌握程度，考查学生是否理解数字逻辑运算规则，是否掌握组合逻辑和时序逻辑电路的基本分析和设计方法，是否具备运用数字逻辑思维初步解决数字逻辑问题的能力。

三、命题依据、原则及命题要求

1、依据：本课程的考核是依据《数字电子技术》课程标准和高等教育出版社2020年出版的《数字电子技术》教材(王连英，王慧主编)制定的。

2、命题原则：

（1）本课程的考核命题在课程标准规定的教学目的、教学要求和教学内容的范围之内。

（2）考核命题突出课程的重点内容和基本知识。

（3）兼顾各个能力层次，在一份试卷中，各层次题目所占分数比例建议为：识记25～30％、理解35～40％、应用30-40％。

（4）合理安排题目的难易程度。题目的难易程度分为：易、较易、较难、难四个等级。在一份试卷中各个等级所占分数比例为：易40％、较易30％、较难20％、难10％。

3、命题要求

命题主要从组合逻辑电路、时序逻辑电路的分析与设计方法入手，以3种题型，由浅入深的进行考查。

3种题型分别是填空题、单项选择题、分析设计题。

填空题主要考查数字逻辑电路的基本概念，较为简单，单项选择题难度适中，分析设计题是较难的部分。整体题量要求80%以上的考生可以在90分钟内完成。

四、考核形式及试卷结构

1、试卷总分：100分

2、考核时限：90分钟

3、考核方式：闭卷

4、学生携带文具要求：圆珠笔、尺子

5、试卷题型比例：填空题20%，单项选择题20%，分析设计题60%。

五、考试内容与考核要求

第1章 数字逻辑基础

考核及要求：

1.了解几种常用数制，掌握不同数制间的转换。

2.掌握几种常用编码形式及转换方法。

3.掌握基本逻辑运算及复合逻辑运算符号、表达式。

4.理解逻辑函数的几种表示方法。

5.掌握逻辑代数中的三种基本运算。

6.掌握逻辑代数的基本公式、基本定理。

7.熟练掌握逻辑函数的公式化简法和卡诺图化简法。

8.掌握TTL反相器的工作原理，静态输入、输出特性，开关特性。

9.掌握CMOS反相器的工作原理及静态特性；

10.掌握几种特殊逻辑门电路的电路结构、工作原理、应用特点。

难点：逻辑代数的基本公式、基本定理；逻辑函数的表示方法、化简方法。

重点：不同数制、码制之间的转换；逻辑代数的基本公式、基本定理；逻辑函数的表示方法、化简方法；TTL门电路和CMOS门电路的逻辑功能及其电气特性。

考核知识点：

1.数制、码制之间的转换方法。

2.逻辑代数的基本公式、常用公式和基本定理。

3.逻辑函数表示方法之间的转化。

4.运用代数化简法化简逻辑函数表达式。

5.运用卡诺图化简逻辑函数表达式。

6.二极管、三极管和MOS管的开关条件。

7.与门、或门、非门、与非门、或非门、与或非门、异或门的逻辑功能和逻辑符号。

8.集电极开路门、三态门等特殊门电路的电路结构、工作原理、应用特点。

第2章 组合逻辑电路

考核及要求：

1.掌握组合逻辑电路的分析和设计方法。

2.理解常用组合逻辑电路，即编码器、译码器、数据选择器、加法器及数值比较器的基本概念、工作原理及应用方法。

3.了解组合逻辑电路中的竞争与冒险现象、产生原因及消除方法。

难点：组合逻辑电路的分析和设计方法，组合逻辑器件的使用方法。 重点：组合逻辑电路的分析和设计方法，运用组合逻辑器件实现某种逻辑功能的方法。

考核知识点：

1.组合逻辑电路的分析和设计流程。

2.组合逻辑电路的设计方法。

3.分析给定逻辑电路图的逻辑功能。

4.运用与非门或组合逻辑器件实现某种逻辑功能的方法。

第3章 触发器

考核及要求：

1.掌握触发器的定义以及基本RS触发器、JK触发器、D触发器、T触发器的工作原理及动作特点。

2.理解电平触发、脉冲触发、边沿触发的动作特点。

3.掌握触发器逻辑功能的表示方法。

4.掌握触发器逻辑功能、特性方程、状态图之间的转换方法。

5.掌握不同触发器相互转换的方法。

难点：各类触发器的电路构成、工作原理、参数和特性。

重点：触发器逻辑功能的描述方法。

考核知识点：

1.基本RS触发器，同步RS触发器、主从RS触发器的电路结构，功能表、相应的特性方程和动作特点。

2.主从JK触发器的电路结构以及相应的功能表、特性方程和动作特点。

3.D触发器的电路结构、工作特点和动作特点。

4.JK触发器转换成D触发器和T触发器的方法。

5.各类触发器的逻辑符号图。

6.给定CP脉冲和输入信号波形图的情况下，画出各触发器相应的输出波形。

第4章 时序逻辑电路

考核及要求：

1.掌握时序逻辑电路的定义及同步时序电路的分析方法；

2.深刻理解时序电路各方程组（输出方程组、驱动方程组、状态方程组），状态转换表、状态转换图及时序图在分析和设计时序电路中的重要作用。

3.理解常用集成时序电路，尤其是计数器、移位寄存器组成及工作原理。

4.掌握计数器、移位寄存器的功能分析、实现方法。

难点：时序逻辑电路的分析方法和计数器不同模值的实现方法。

重点：时序逻辑电路的特点，计数器、移位寄存器的功能分析和电路实现方法。

考核知识点：

1.根据时序电路的电路结构，写出其输出方程、驱动方程和状态方程。

2.同步时序逻辑电路的分析方法，能够列出状态表、画出状态转换图、分析功能。

3.异步二进制加法计数器和异步二进制减法计数的计数过程分析。

4.同步十进制计数器的设计方法。

5.掌握74161和74160等集成计数器实现任意进制计数的方法。

6.移位寄存器的工作原理和器件的使用方法。

第5章 脉冲产生与整形电路

考核及要求：

1.了解脉冲波形的产生和整形电路的工作原理。

2.熟悉施密特触发器、单稳态触发器和多谐振荡器的电路结构、工作特点。

3.掌握555定时器实现施密特触发器、单稳态触发器和多谐振荡器的电路连接方法、波形分析、参数计算。

难点：脉冲波形的产生和整形电路的工作原理。 重点：555定时器实现施密特触发器、单稳态触发器和多谐振荡器的电路连接方法、波形分析、参数计算。

考核知识点：

1.多谐振荡器的电路结构、振荡过程，振荡周期与外接R、C元件数值的关系。

2.单稳态电路的结构和工作原理、暂稳态时间的计算。

3.施密特触发器的电路结构、波形分析和阈值电压的计算。

4.555定时器的电路结构图和相应的功能表，并能够运用555定时器设计多谐振荡、单稳态触发器和施密特触发器。

第6章 数模转换器与模数转换器

考核及要求：

1.了解模/数和数/模转换的的工作原理和应用。

2.熟悉模/数和数/模转换几种典型电路。

难点：模/数和数/模转换的工作原理。

重点：模/数和数/模转换的工作原理；几种转换器性能指标的比较。

考核知识点：

1、R-2R倒T网络构成的D/A转换的原理电路。

2、权电流电阻网络构成的D/A转换的原理电路。

3、D/A转换中转换精度、转换速度以及温度系数的物理概念。

4、A/D转换过程中的取样与保持以及量化与编码的基本概念。

5、并行比较型A/D转换器和逐次比较型A/D转换器的基本工作原理。

6、A/D转换器的两大主要技术指标，转换精度和转换时间的物理意义。

六、参考资料

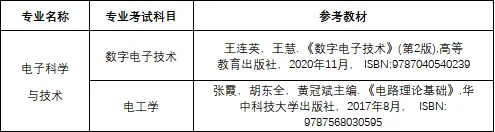

王连英，王慧. 《数字电子技术》（第2版）.高等教育出版社，2020年11月，ISBN:9787040540239

《电工学》考试大纲

一、考核对象

本课程的考核对象是五年一贯制高职“专转本”电子科学与技术专业普通在校生考生。

二、考核目的

学生应能准确表达各基本物理量的含义，认知电路各元件符号，能熟练掌握常用电路图；掌握电路的基本概念、基本规律与基本分析方法，能灵活运用各种分析方法来分析电路。

三、命题依据及原则

1、依据

本课程考核是依据《电工学》课程标准，参考华中科技大学2017年出版的《电路理论基础》（张霞、胡东全、黄冠斌主编）教材制定的。

2、命题原则

（1）本课程的考核命题在课程标准规定的教学目的、教学要求和教学内容的范围之内；

（2）考核命题突出课程的重点内容和基本知识；

（3）兼顾各个能力层次，各层次题目所占分数比例为：记忆部分占比20～30％；理解部分占比30～40％、应用部分占比40-50％。

3、命题要求

命题主要内容包括电路基本定律和二端电阻性元件、简单电阻电路的等效变换、多端电阻性元件、电路分析的一般方法、电路定理、二端储能元件、正弦稳态电路分析、耦合电感和理想变压器。

命题主要包括3种题型，分别是名词解释、填空、计算题。名词解释，主要考查定义、专业术语、关键概念等，检验对基础知识的记忆能力；填空题侧重对电路定理与分析方法的基础认知和初步运用；计算题则侧重对其的深度理解和综合应用，以此评估学生的电工知识应用能力。

四、考核形式及试卷结构

1、试卷总分：100分

2、考核时限：90分钟

3、考核方式：闭卷

4、学生携带文具要求：圆珠笔、尺子

5、试卷题型比例：名词解释20％，填空题30％，计算题50％。

五、考试内容与要求

第一章 电路基本定律和二端电阻性元件

【考核知识点】

电路模型；电流及其参考方向；电压及其参考方向；电功率和能量；基尔霍夫定律；电阻元件；独立电压源、电流源。

【考核要求】

1、熟练掌握电压及电流的参考方向、电路元件特性；

2、熟练掌握KVL、KCL基尔霍夫电流、电压定律及其应用；

3、熟练掌握电压源模型和电流源模型之间的等效变换；

4、熟悉电功率和电能的计算、独立电压源、电流源的表示方式；

5、理解有源及无源的概念。

第二章 简单电阻电路的等效变换

【考核知识点】

等效电路；线性电阻元件的串联、并联与混联；含独立电源与线性电阻元件的串联或并联；平衡电桥电路，线性电阻元件的Y-△联接等效变换。

【考核要求】

1、熟练掌握电阻的串联、并联、电源的等效变换；

2、熟悉电阻的Y-Δ等效变换；

3、理解等效电路的概念。

第三章 多端电阻性元件

【考核知识点】

理想运算放大器；理想运算放大器电路的分析；四种形式的受控电源；二端电路的输入电阻。

【考核要求】

1、熟练掌握运算放大电路的虚短、虚断特性，并对理想运算放大器电路进行分析和计算；

2、熟练掌握二端电路输入电阻的计算；

3、理解受控电源与独立电源的比较。

第四章 电路分析的一般方法

【考核知识点】

电路的2b方程；支路电流分析法；网孔电流分析法；回路电流分析法；节点电压分析法。

【考核要求】

1、理解支路、节点、网孔、回路的概念，电路分析的一般方法的基本思路；

2、熟练掌握网孔电流分析法、回路电流法、节点电压法求解电路。

第五章 电路定理

【考核知识点】

叠加定理；替代定理；戴维楠定理；诺顿定理；最大功率传输定理。

【考核要求】

1、熟练掌握叠加定理、戴维楠定理和诺顿定理的内容、适用范围，并应用定理计算电路的电压、电流以及最大功率及匹配电阻；

2、熟悉替代定理的内容及应用。

第六章 二端储能元件

【考核知识点】

电容元件；电感元件；三要素法求解电路暂态响应。

【考核要求】

1、掌握线性时不变电容、电感元件的特性及电压电流关系；

2、熟悉暂态电路初始值的计算；

3、理解暂态电路时间常数的基本概念；

4、熟练应用三要素法求解电路暂态响应。

第七章 正弦稳态电路分析

【考核知识点】

正弦量的三要素；同频率正弦量的相位差；正弦电压和正弦电流的有效值；同频率正弦量的相量表示；正弦量的相量运算；基尔霍夫定律的相量形式；电阻、电感和电容元件的电压相量与电流相量的关系；阻抗和导纳；正弦稳态电路分析；正弦稳态电路的功率和功率因数；RLC串联谐振电路。

【考核要求】

1、熟练掌握正弦交流电的三要素（周期、频率、初相）的表示方式、正弦交流电流和电压的瞬时值、最大值、有效值的物理含义和计算；

2、熟练掌握同频率正弦量的相量表示、相位差，正弦量的加减运算、正弦量与相量的对应关系；

3、熟练掌握线性时不变电阻、电感、电容元件伏安特性的相量形式，熟练掌握KCL、KVL相量形式，并对正弦稳态电路进行分析和计算；

4、熟练掌握正弦稳态电路功率及功率因数的概念与计算方法；

5、理解串联RLC电路阻抗与导纳的概念，理解RLC串联谐振电路的特点。

第八章 耦合电感和理想变压器

【考核知识点】

耦合电感元件、互感现象、同名端、耦合系数；含耦合电感元件电路的分析；线性变压器；映射阻抗。

【考核要求】

1、熟练掌握两绕组耦合电感元件的特性方程与伏安关系；

2、熟练掌握含耦合电感电路的去耦合等效电路分析法；

3、掌握线性变压器的概念、映射阻抗的概念与应用；

4、理解同名端、互感系数、耦合系数的概念。

六、参考资料

张霞，胡东全，黄冠斌主编.《电路理论基础》.华中科技大学出版社，2017年8月，ISBN：9787568030595
