CAD及PDF文件自动提取商品信息及BOM生成到易飞易助ERP

一、该方案的核心好处

这套将CAD、PDF文件自动提取商品信息并生成BOM同步至易助ERP的方案，相比传统人工录入、手动转换的模式，能为企业带来多维度的显著价值：

1. 大幅降本提效，减少人为差错 传统模式下工程师需要手动从CAD图纸、PDF工程文件中逐一读取零件编号、尺寸、物料规格等信息，再人工整理录入生成BOM，熟练工程师处理一张复杂装配图往往需要半小时甚至数小时，还容易因疲劳看错参数、录错物料编号，直接导致采购错件、生产报废。 通过自动化提取工具，比如Youtu-Parsing、PDF-Extract-Kit-1.0这类专门针对工程图纸优化的AI模型，或是HG-ha/MTools这类开箱即用的图纸识别工具，可在几分钟内完成全要素解析，文字识别准确率可达98%以上，自动关联零件编号、名称、规格、数量等信息，完全省去人工重复录入的工作量，某机械设备制造商使用同类方案后，原本需要2天完成的BOM整理工作仅需2小时即可完成。

2. 打通设计到生产的数据闭环，保障信息一致性 传统流程中CAD设计数据和ERP业务数据相互孤立，设计端的物料参数、BOM结构需要二次转换才能进入ERP，很容易出现信息偏差。该方案可以直接将CAD/PDF中提取的结构化BOM数据无缝同步到易助ERP，实现研发设计数据和采购、库存、生产环节的信息贯通，从根源上避免“图纸参数和ERP物料信息不匹配”的问题，保障新品研发到量产的全流程数据统一，大幅缩短产品上市周期。

3. 强化数据安全与合规追溯能力 一方面提取后的结构化数据直接同步至易助ERP，可依托ERP的权限分级机制，让不同岗位员工仅能访问授权范围内的物料、BOM信息，防止核心设计参数泄密；另一方面所有提取、同步操作都在ERP中留下完整日志，结合图纸上嵌入的ERP物料编码，后续产品出现质量问题时，可以直接通过编码追溯到对应图纸版本、采购批次、生产环节，完全满足制造业合规审计、质量追溯的要求。

4. 灵活适配多格式文件，降低落地门槛 这类自动化提取工具普遍支持DWG、DXF原生CAD格式，以及PDF、JPG/PNG格式的工程图纸，不需要企业改变现有工作流程，直接处理存量的历史图纸文件即可，同时不需要使用者具备深度学习技术背景，开箱即用，工程师、采购人员都能快速上手，还支持批量处理多张图纸，自动合并相同零件的数量，进一步提升批量处理效率。

二、典型应用场合

这套方案尤其适配存在大量工程图纸流转、BOM数据高频交互的业务场景，覆盖多个行业的核心业务环节：

1. 机械装备/汽车零部件制造行业 这类企业产品结构复杂，单台设备的装配图纸往往包含成百上千个零部件，新品研发阶段设计师完成CAD建模、输出PDF工程图后，系统可以自动提取图纸中的物料明细生成结构化BOM，直接同步到易助ERP中，自动完成物料编码匹配、BOM层级搭建，后续采购部门可以直接基于ERP中的准确BOM下发采购订单，生产车间也能直接调取对应BOM安排领料排产，彻底避免旧版图纸误用、物料参数错配导致的返工报废。

2. 工程设计/建筑施工行业 这类场景存在大量PDF格式的BIM图纸、工艺图纸，方案可以自动提取图纸中的构件物料清单、材料规格参数，同步到易助ERP后，能够精准管控项目的材料用量，避免物料超采、浪费，同时所有图纸关联的物料数据都在ERP中集中归档，项目全周期的物料使用情况可追溯，大幅提升项目成本管控能力。

3. 供应链采购与供应商协同场景 当企业收到供应商发来的PDF格式BOM图纸、零部件参数文档时，不需要人工手动录入核对，系统可以自动提取零部件型号、规格、供应商信息，直接同步到易助ERP中与现有库存数据做比对，快速识别缺货物料，甚至可以结合大模型能力智能推荐可用替代物料，原本需要工程师大半天的核对工作，几分钟就能完成，大幅提升采购环节的响应速度，避免采购错误延误生产。

4. 存量图纸数字化归档场景 很多制造企业积累了大量历史CAD、PDF格式的工程图纸，传统人工整理录入效率极低，通过这套自动化提取方案，可以批量处理存量图纸，自动提取所有图纸中的商品信息、BOM数据同步到易助ERP中，完成历史技术资料的数字化归档，打通历史图纸和现有业务系统的数据壁垒，后续生产、研发人员可以直接在ERP中检索调取对应物料的图纸参数，不用再逐一打开零散的图纸文件查找，大幅提升技术资料检索效率。

5. 工程变更协同场景 当产品设计发生迭代、图纸更新后，系统可以自动识别新版CAD/PDF图纸中变更的物料参数、BOM结构，自动同步更新易助ERP中的对应BOM版本，同时触发变更审批流程，通知采购、生产部门同步调整对应的物料计划，避免新旧版本BOM混用，保障设计变更信息在全业务环节实时同步。

三、具体操作说明

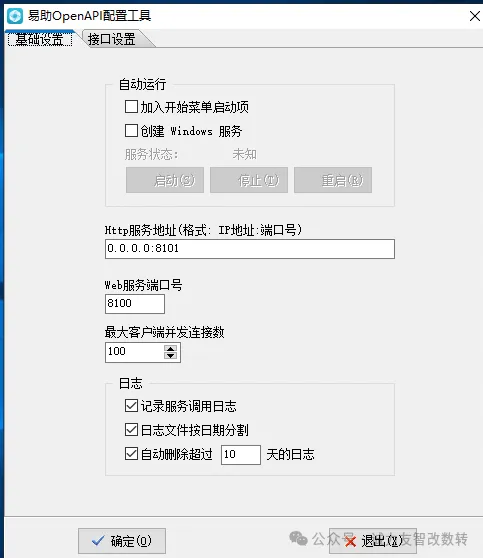

1 开通易助OPENAPI模块。因为只有这样才能确保易助ERP的数据安全。API就象一道安全防火墙一样去校验AI发出的读取或写入易助ERP数据是否合规，合规才能与易助交互。

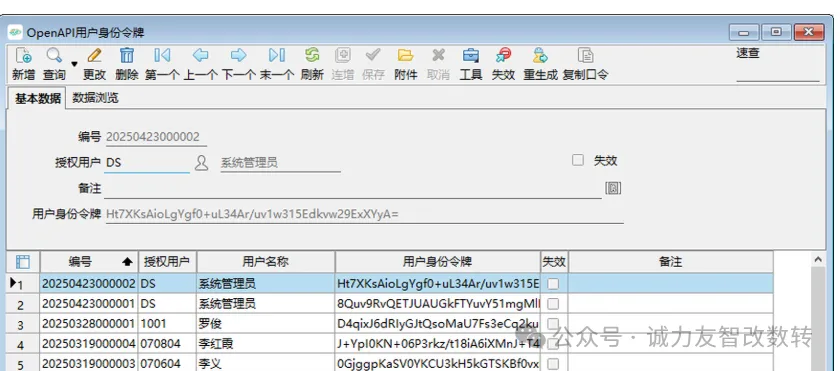

2 建立好接口用户令牌，对应好系统的权限管控

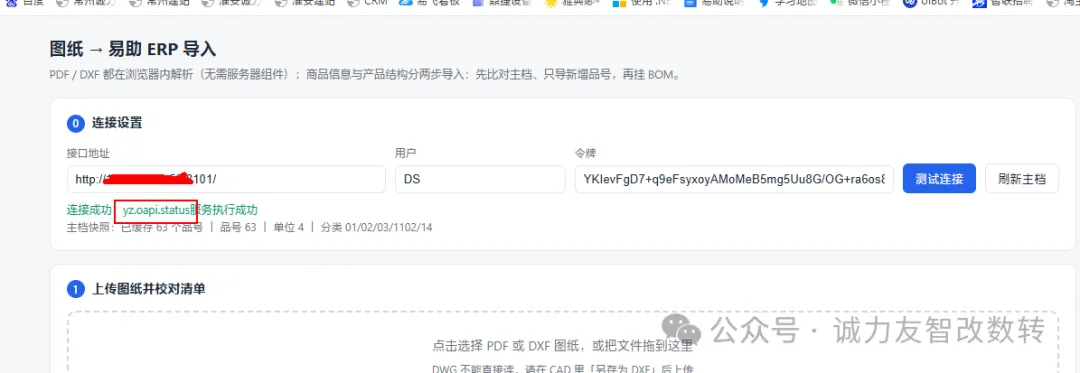

3 网址打开本程序，录入接口地址及用户和令牌信息，测试一下显示成功即可，同时最右边点刷新主档会查出当前易助中内所有商品信息有多少条（可选操作）

4 批时选择PDF图纸或DWG转的DXF格式文件，说明这里图纸有不同规规范格式，所以对应解析规则也需要同步完善起来，所以如果打开后解析不到位的，请将对应文件发来再次完善解析规则就好了

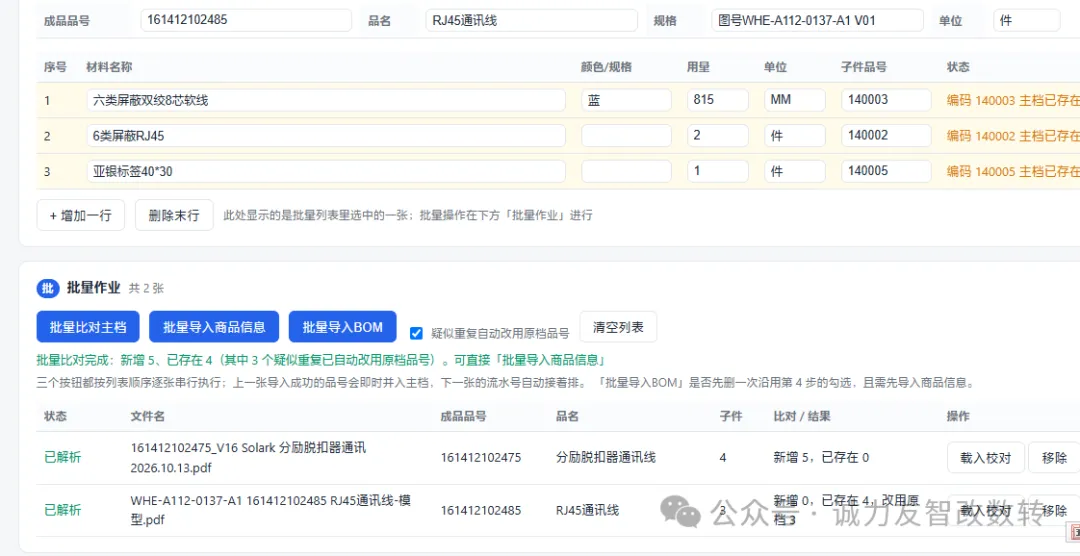

5 载入图纸文件后，将解析出主件和子件，按照如果图纸有客户品号就取客户品号为品号，没有就按下面已提前选定的成品和子件分析规则生成流码

6 与易助内现有物料进行对比，确定是否已在存在ERP中的物料，则沿用ERP中品号，ERP中没有的再接商品分类+流水号规则生成品号

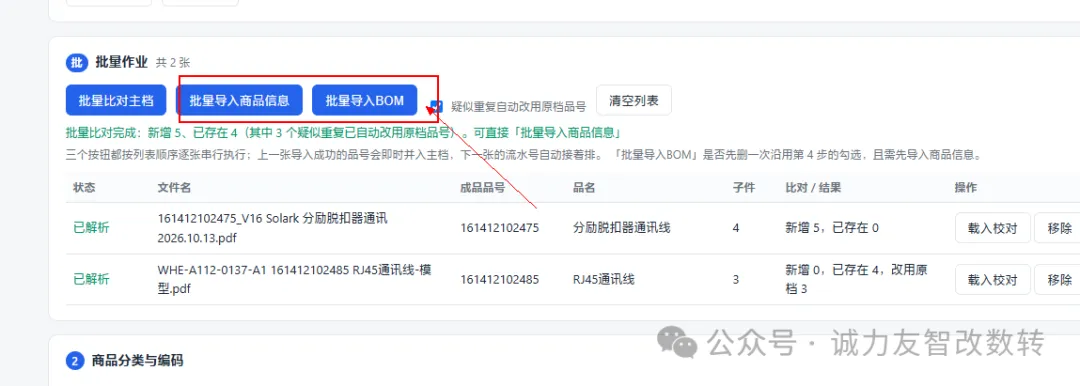

7 全部确定OK后，点批量导入商品和批量导入BOM作业，或一个一个点下面的单个BOM导入功能

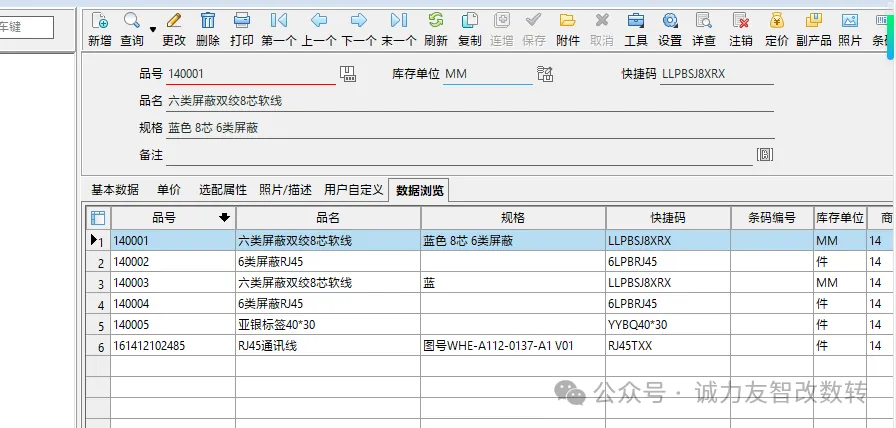

8 到易助查看，商品信息及BOM完全导入

功能持续改进中
