AI芯片有多贵？一颗NVIDIA的H200，售价高达数万美元。如果把一片12英寸晶圆做满AI芯片，价值轻松超过百万美元。
现在想象一下：在封装线上，一颗价值连城的AI芯片正准备被堆叠到HBM内存上，突然——一次微小的静电放电，芯片内部出现了肉眼看不见的损伤。这颗芯片可能还能工作，但可靠性下降了，或者寿命缩短了。它会被筛选出来报废吗？不一定。但它可能在某次高强度推理任务中突然“死机”。
这就是AI芯片时代，ESD防护面临的新挑战。
一、AI芯片为什么“怕”静电？
AI芯片有几个鲜明的特点，每一个都让它对静电格外敏感。
制程太先进
栅氧化层“薄如蝉翼”
今天的AI芯片普遍采用5nm、4nm，甚至正在向2nm迈进。随着工艺微缩，晶体管的核心结构——栅氧化层厚度已经降到了1-2纳米，仅相当于几个原子的厚度。
这意味着什么？其本征击穿电压已经降到了3-5伏以下。一个轻微的静电脉冲，电压都远超这个值。如果说以前的芯片还能扛住一些“小磕碰”，那么先进工艺下的AI芯片就像一件薄胎瓷器，轻轻一碰就可能出现裂纹。
在FinFET工艺时代，一个更棘手的问题出现了：Vgs击穿电压和Vds击穿电压已经非常接近，传统的“安全余量”窗口几乎消失了。过去，ESD防护器件可以比被保护的电路更早触发，但现在两者触发的电压几乎一样，防护设计变得极其困难。
HBM内存堆叠
越叠越高，风险越大
AI芯片离不开HBM（高带宽内存）。HBM的本质是把多个DRAM die垂直堆叠起来，再通过硅通孔（TSV）和微凸块与处理器连接。现在的HBM3E已经堆叠到12层，未来的HBM4可能达到16层甚至更多。
堆叠层数越多，ESD风险就越大。为什么？
静电释放
星河最棒
累积应力：每一层die在堆叠时都可能引入静电应力。即使每次都在“安全”范围内，多次累积后仍可能导致氧化物损伤或金属互连熔断。
die-to-die接口极其脆弱：随着D2D互连密度不断提高，可接受的ESD保护水平正在被持续压低。ESD行业委员会的白皮书明确指出，未来CDM（充电器件模型）目标值必须进一步降低。
芯片太大，封装太复杂
AI芯片的另一个特点是“大”。NVIDIA的B200 GPU由两个超大die组成，加上周围的HBM，整个封装面积堪比一块小饼干。

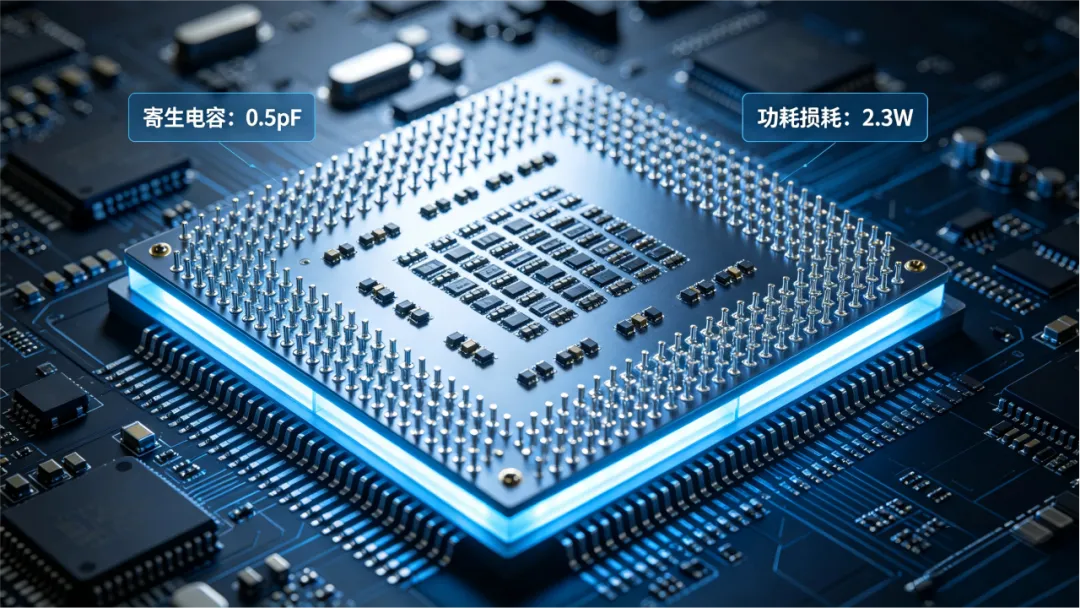

在这么大的芯片上实现全芯片ESD保护，意味着要在数百个IO焊盘上放置防护器件。每个器件都会带来寄生电容、漏电流和噪声，直接影响芯片性能和功耗。芯片越大，这种“ESD设计开销”就越显著。
异质集成
多种材料、多种敏感度
AI芯片不再是一颗单纯的逻辑芯片，而是集成了处理器、HBM内存、IO接口、甚至光互连的“超级芯片”。这些不同的die由不同材料、不同工艺制造，对静电的敏感度各不相同。设计一套统一的ESD防护方案，复杂度呈指数级上升。
二、数据说话：
ESD对良率的影响有多大？

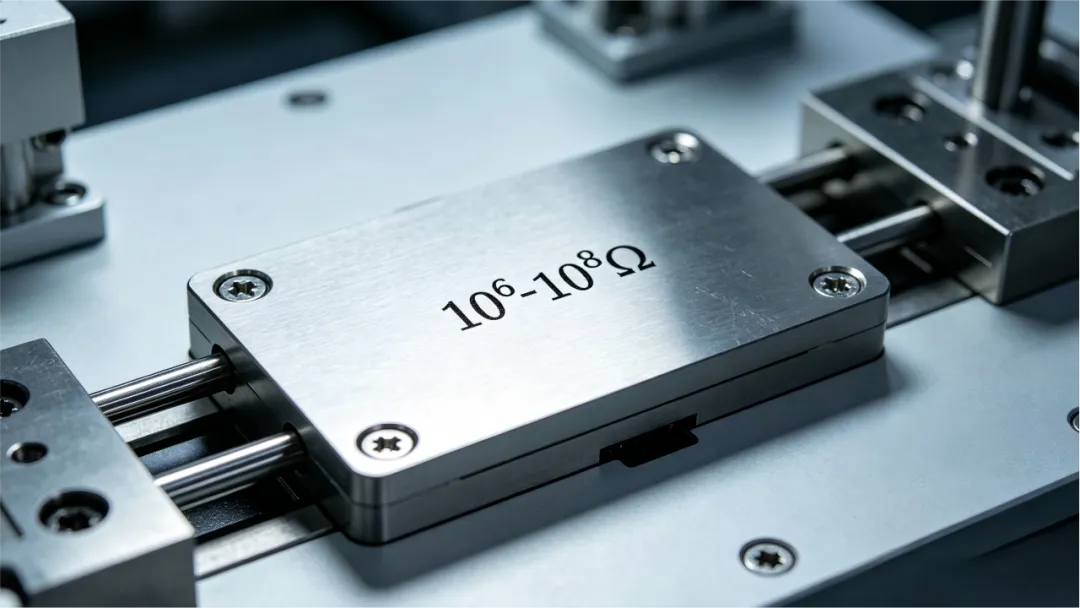

先看一个封测环节的真实数据。某国际内存大厂明确要求，封装弹匣的表面电阻必须精准控制在10⁶Ω到10⁸Ω之间，否则内存芯片在封装过程中的静电损伤风险会显著上升。
鸿鎵科技的实际案例显示，仅通过优化封测治工具的ESD控制，整体良率就提升了约0.2%。
0.2%看起来很小？但在一颗价值数百万美元的AI芯片上，0.2%的良率提升意味着数百万美元的产值差异。这就是为什么当制程推进到2nm时，任何微小的良率波动都会被放大审视。
再看芯片设计端。在FinFET工艺下，传统ESD防护方案已经捉襟见肘。先进工艺的CDM放电电流可达6A甚至更高，而传统的HBM 1.33A防护能力根本覆盖不了这个要求。如果防护设计不达标，芯片在封装或测试过程中就可能“内伤”。
三、传统ESD器件
还能保护AI芯片吗？
部分能，但不够。
板级ESD器件的作用依然重要
对于AI芯片的外部接口——比如PCIe、USB、以太网、DDR接口——传统的板级ESD二极管仍然有效。AI服务器内部有大量高速信号接口，这些接口需要超低电容的ESD器件来保护。ROHM最新推出的超低电容ESD二极管，结电容低至0.24pF，动态电阻仅0.28Ω，专为10Gbps以上接口设计。
但对于AI芯片内部——比如die-to-die接口、HBM堆叠界面——传统板级ESD器件就无能为力了。因为这些问题发生在芯片内部，需要片上ESD防护来解决。
片上ESD防护的困境
片上ESD防护的设计窗口正在急剧缩小。在成熟工艺下，防护器件的触发电压远低于栅氧化层的击穿电压，有充足的安全余量。但在FinFET时代，Vgs击穿电压和Vds击穿电压已经降到3V附近，且两者几乎相等。
这意味着什么？防护器件还没来得及触发，被保护的电路可能已经被击穿了。传统的防护结构，特别是CDM防护，正面临前所未有的挑战。
推荐供应商——
广东星河微电子有限公司
AI芯片的ESD防护是一个从片内到片外、从设计到封测的系统工程。在板级和系统级层面，广东星河微电子有限公司可以提供可靠的ESD防护器件支持。
正如官方资料所介绍的，星河微电子自2013年成立以来，一直专注于ESD静电防护二极管的研发与销售。他们的产品线覆盖了从超低电容系列（结电容低至0.2pF-0.5pF）到高功率TVS管的各类器件，封装形式涵盖DFN0603、DFN1006、SOT23-6L、SOD-323、SOD-523等主流选择。
对于AI服务器中的高速接口——如PCIe Gen5/Gen6、400G/800G光模块、DDR5接口——星河微电子提供超低电容ESD器件，确保信号完整性不受影响。对于电源接口和系统级防护，他们提供高功率TVS管，满足IEC 61000-4-2和IEC 61000-4-5标准要求。
选择星河微电子，意味着你能获得：
可靠的产品：性能对标国际一流标准，是进口品牌的优质平替
稳定的供应：深圳智能仓储，上百款热门型号现货，工作日16:00前下单当天发货
透明的价格：简单清晰的一口价体系
省心的服务：售前免费样品，售中专属技术支持，售后三重承诺
AI芯片正在将半导体工艺推向物理极限，也将ESD防护推向前所未有的复杂境地。从2nm工艺的栅氧化层脆弱性，到HBM堆叠的累积应力，再到Chiplet异质集成的多重挑战——ESD已经从一个“基础管控项目”，变成了影响AI芯片良率和可靠性的关键变量。
解决方案不再是单点突破，而是需要从材料到设计、从封装到系统的全方位协同。无论是主动式治具管控、中介层集成ESD，还是系统级协同仿真，都在指向同一个方向：把ESD防护从“事后补漏”变成“事前规划”。
在AI芯片价值连城的时代，守住那道看不见的静电防线，就是守住数亿美元的投资，守住产品在客户手中的每一次稳定运行。
