一份让供应商无法敷衍的夹具验收清单

作者：启致夹具实验室

做机加工的都懂，非标液压夹具是生产提质的核心，但多数工厂验收只看"能不能夹紧"，等上线后才出现精度漂移、漏油、动作错乱等问题，轻则耽误交期，重则工件报废、撞机损件。

本文把液压夹具验收精简为3大核心阶段+7个必查要点，全是高频踩坑的关键项，好懂好落地，照着做就能避开绝大多数风险。

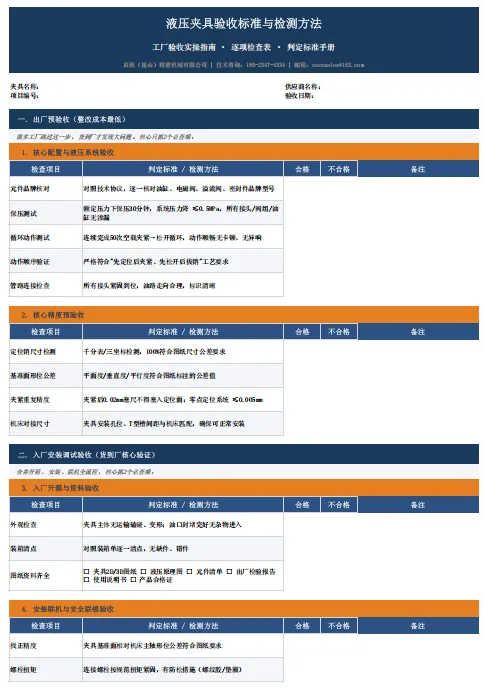

需要完整版《液压夹具验收标准与检测方法》PDF文档（含逐项检查表），欢迎文末私信获取。

验收核心前提

所有验收的唯一依据，是双方签字确认的技术协议、夹具图纸、合同约定标准。

定制前务必把精度要求、核心元件品牌、动作逻辑、质保条款写进协议，避免验收时无据可依、互相扯皮。

第一阶段：出厂预验收（整改成本最低，绝对不能省）

很多工厂跳过这一步，货到厂才发现大问题，来回运输、返厂整改的时间和成本极高，核心只抓2个必查项：

1. 核心配置与液压系统验收

• 对照技术协议，逐一核对油缸、电磁阀、溢流阀、密封件等核心元件的品牌、型号，杜绝以次充好

• 额定压力下保压30分钟：系统压力降 ≤0.5MPa，所有接头、阀组、油缸无渗漏
• 连续完成50次空载夹紧-松开循环，动作顺畅无卡顿，顺序严格符合"先定位后夹紧、先松开后拔销"的工艺要求

2. 核心精度预验收

• 用千分表、三坐标检测定位销、基准面的尺寸与形位公差，符合图纸要求
• 检测夹紧重复精度：夹紧后定位面 0.02mm塞尺不得塞入
• 核对夹具与机床的对接尺寸，确保安装适配

第二阶段：入厂安装调试验收（货到厂核心验证）

合并开箱、安装、联机全流程，核心抓2个必查项：

3. 入厂开箱与资料验收

• 核查夹具主体、元件无运输磕碰、变形，油口封堵完好无杂物进入
• 必须收齐全套核心资料：夹具2D/3D图纸、液压原理图、元件清单、出厂检验报告、使用说明书、产品合格证
• 缺项不签字——避免后期维护无据可依

4. 单件试切精度验证

• 按正式加工工艺试切1~3件工件，关键尺寸、形位公差符合图纸要求
• 松开后复测尺寸，确认无夹紧变形回弹超差
• 验证排屑顺畅，无切屑卡入定位面的风险

第三阶段：终验收（批量稳定+质保收尾）

单件合格不代表批量能用，核心抓3个必查项：

5. 批量试生产稳定性验收

• 按正常生产节拍，连续试切50件（或连续运行8小时）
• 间隔抽检关键尺寸，确保批量加工无尺寸漂移、产品合格率达标
• 连续运行过程中，无漏油、动作卡顿、信号误报，生产节拍符合合同约定

6. 核心防错功能验证

• 模拟工件放反、放偏的高频异常场景
• 验证夹具能精准识别，禁止启动夹紧动作并触发报警
• 杜绝误操作导致的工件报废、机床撞机

7. 终验收尾与质保锁定

• 所有验收项合格、问题全部整改闭环后，方可签署终验收单
• 厂家需完成现场操作、日常保养、常见故障排查的培训
• 明确质保期（常规为终验收合格之日起12个月）、售后响应时效、免费维修范围

液压夹具验收，抓核心、控关键，就能把风险堵在上线前。

如果你在液压夹具选型、设计或验收方面有疑问，或者需要完整版《液压夹具验收标准与检测方法》PDF文档（含逐项检查表），欢迎随时私信沟通。
