漏电保护器选型安装指南

漏电保护器（剩余电流动作保护器RCD / 一体式漏电断路器 RCBO）是低压配电系统中防止人身触电、降低接地故障引发电气火灾的防护装置，依据 GB/T 6829-2024《剩余电流动作保护电器的一般安全要求》与 GB/T 13955-2017《剩余电流动作保护装置安装和运行》规范，是用电不可缺少的安全装置。以图中漏保实物为例，从外观快速识别、工作防护原理、防护价值、规范安装、检查维护、精准参数选型与使用注意全面分析，来确保安全用电。

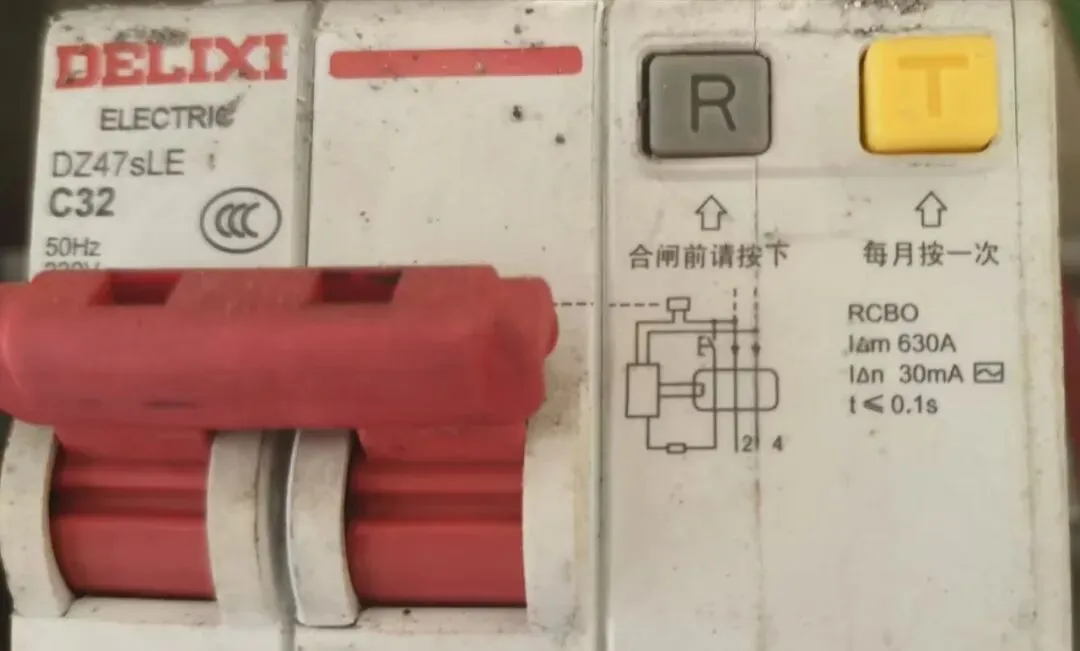

如何快速精准识别自家配电箱里的漏电保护器？如图中这款一体式漏电断路器，面板自带黄色专用T试验测试按钮，下方清晰标注“每月按一次” 自检提示，同时搭配灰色R复位合闸按键，是最主流的2P RCBO漏保产品。同时集成过载过热、线路短路、人身漏电防护功能，和仅能防过载短路、无漏电触电防护的普通空气开关 MCB 有明显区别。产品面板会印刷安全参数：末端回路标配额定剩余动作电流IΔn=30mA、动作切断时间 t＜0.1s，国标对人体直接触电致命伤害前极速断电的强制防护标准，标注极限分断IΔm 630A、CCC 国家强制3C安全认证标识，是合格漏保必备的出厂资质。用电正常工况下，火线流出与零线回流的电流数值相等、矢量差值为零，内部零序检测互感器不会触发动作；一旦发生人体触电、线路绝缘破损漏电，部分电流会外泄流向大地，电流平衡被瞬间打破，互感器捕捉异常差值信号后，会毫秒级驱动脱扣机构彻底切断电源，第一时间阻断危险触电电流。漏电保护器的作用分为三点：一是人身触电防护，30mA阈值可在人体心室纤颤、造成致命重伤前快速断电；二是电气火灾预防，快速切断线路老化、线路破损引发的接地漏电故障，避免线路持续过热起火；三是分级分区防护，总线路与分支回路分别装设，单一路回路故障仅单独跳闸断电，不会造成整体停电。

安装走线应符合国标电气施工规范，全程保障防护功能有效、接线正确。现行国家电气规范，家用为例，入户总配电箱优先布设2P 总隔离空开，后端进线位置加装延时型漏保，选动作电流 100–300mA 规格做一级整体防护；所有墙面插座、厨卫潮湿区域、电热水器、空调等用电点位，逐个单独匹配30mA漏保，实现可触碰位置的全覆盖。接线要求：火线L、零线N同步完整穿过漏保内部检测互感器，保护地线严禁接入漏保接线端口，直接连通配电箱专用接地排；漏保出线负荷侧零线，严禁和其他用电回路零线共用串接，避免用电干扰导致的频繁跳闸、漏保失效问题。建议：厨房、卫生间等有水潮湿空间所有插座独立安装漏保；电热水器、空调、蒸烤箱等大功率家电单独安装；普通照明回路可选用1P普通空气开关；冰箱、监控等24小时不间断用电设备，设置独立的专用回路，防止总闸断电影响。配电箱拆装、漏保更换升级、线路敷设作业，由持证专业电工施工，接线应牢固、火零地线排布正确，等电位接地可靠，禁止私自改线。

§日常月度自检，直接决定漏电保护器能否稳定有效工作，不容忽视。每月定期手动按压漏保面板黄色T 测试试验按钮，合格完好产品会立刻自动跳闸断电；按下灰色R 复位按键即可正常合闸恢复全屋供电；出现按测试键不跳闸无反应、跳闸无法复位合闸、无任何用电故障却频繁无故自动跳闸等情况，说明装置内部老化失效、防护功能失灵，应立即更换全新的合格产品，禁止私自用扎带绑扎、强行卡死脱扣机构使用。漏保购买必须带国家强制3C安全认证标识，无资质三无低价杂牌产品严禁使用；人身防护回路认准30mA、动作时间＜0.1s的漏保；额定电流按负载匹配，照明回路选用10–16A规格、墙面插座选用16–25A、热水器25–32A，如上图中C32标准家用规格；或者按需适配，单相220V用电优先选用安全冗余更高的漏保。漏电保护器无法替代可靠接地系统、线路绝缘检查，对火线零线之间相间短路故障起到防护作用；家庭线路超过15年的老化线路，应整体检查更换，再新装漏电防护装置，消除用电隐患。有条件的可在有水潮湿场所选用高灵敏型漏电保护器，保护动作电流小于15毫安，切断时间小于0.1秒，更安全。如果碰到跳闸，应将跳闸回路上的所有电器插头拔下，先按下复位按钮，再推上电闸。推闸送电建议使用绝缘工具，徒手送电存在触电风险。

如果合闸不成功（推闸后立刻跳闸），说明线路本身存在问题（如线路短路、老化漏电等）。线路问题或无法确定的故障，应停止操作，并联系持证电工进行检修，切勿自行拆修线路或电器。
