一、变阻器种类
1、认识变阻器（1）定义：阻值可以变化的电阻器叫变阻器。（2）分类：滑动变阻器、电阻箱（旋钮式和插块式）。
2、滑动变阻器（1）原理：通过改变连入电路中电阻线的长度来改变电阻（注意“连入电路中的”）。（2）构造：瓷筒、电阻线、支架、接线柱、金属杆、滑片。（3）元件符号：
。

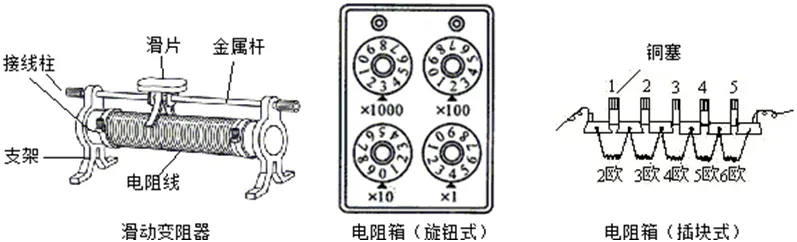

（4）结构示意图：
（5）铭牌的理解：例20Ω1A，表示此滑动变阻器的最大阻值是20Ω，允许通过的最大电流是1A。（6）优缺点：能连续改变接入电路的电阻大小，不能读出具体电阻值。

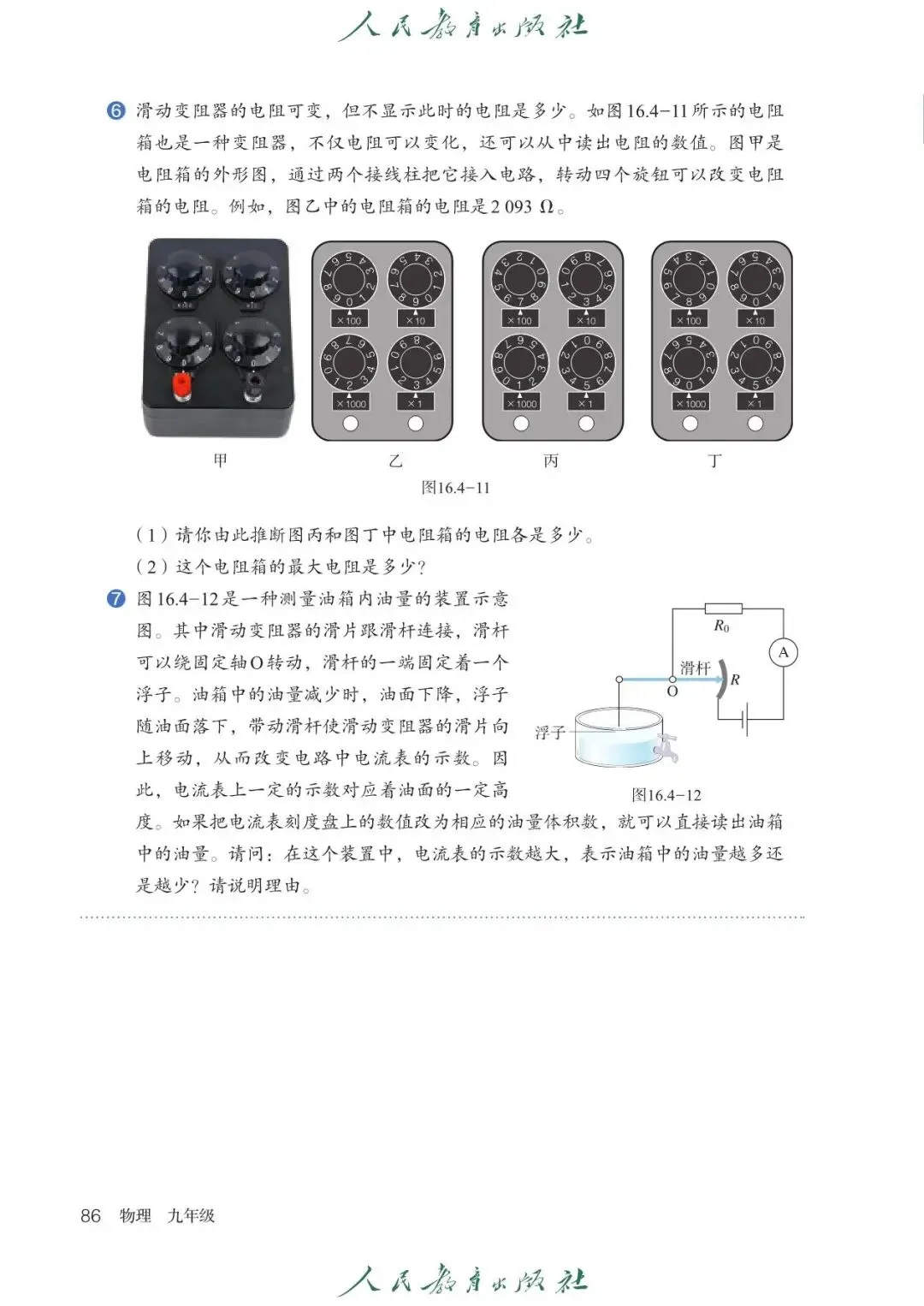

3、电阻箱（1）分类：旋盘式电阻箱、插塞式电阻箱。（2）旋钮式电阻箱
①使用方法：将电阻箱的两个接线柱接入电路中，调节六个旋钮，就能得到0—99999.9Ω之间的电阻值。
②读数方法：将各旋钮对应的小三角对准的数字乘以面板上标记的倍数，然后将数值加在一起就是电阻箱接入电路中的电阻值。
（3）电阻箱优缺点：能够读出具体电阻值，不能连续改变电阻。
（4）插入式电阻箱
①使用方法：插入式电阻箱有两个接线柱，接线柱之间有几段电阻丝的上方有能插入或拔出的铜塞。拔出铜塞时，对应那段电阻丝就接入了电路；插入铜塞时，对应的那段电阻丝就会被短路，相对于没有接入电路。

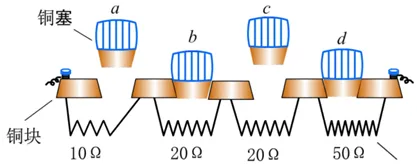

②读数方法：如图所示，是插入式电阻箱的示意图，插入b、d铜塞，接入电路的总电阻R=10Ω+20Ω=30Ω。
二、滑动变阻器的使用

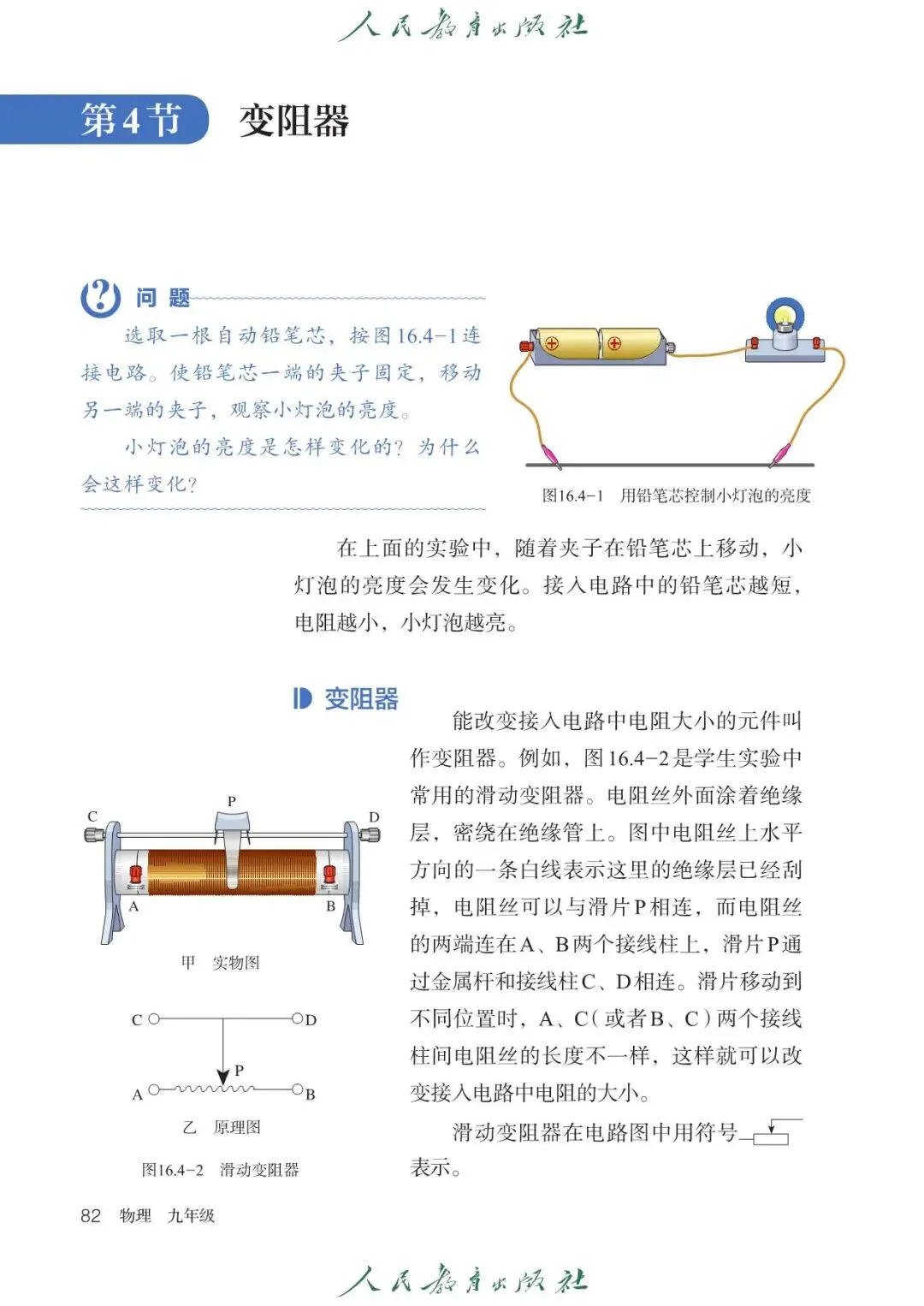

1、滑动变阻器构造和原理

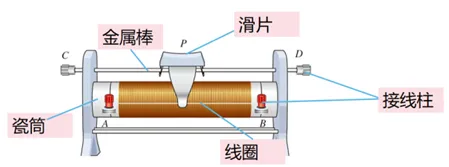

（1）构造：滑动变阻器的构造如图所示：接线柱A、B之间时滑动变阻器的电阻丝；接线柱C、D之间是金属杆，电阻为零；P是金属滑片，与金属杆和电阻丝相连（电阻丝的表面涂有绝缘漆，但与滑片接触的地方绝缘漆被刮掉），滑片本身看作电阻为零。滑片移动到不同位置时，接入电路的A、C（D）或B、C（D）两个接线柱间电阻丝的长度不一样，这样就改变了接入电路中电阻的大小。
（2）原理：通过改变连入电路中电阻线的长度来改变电阻（注意“连入电路中的”）。
2、滑动变阻器的作用：可以改变电路中的电流，可以改变与之串联用电器两端的电压，还可以保护电路。

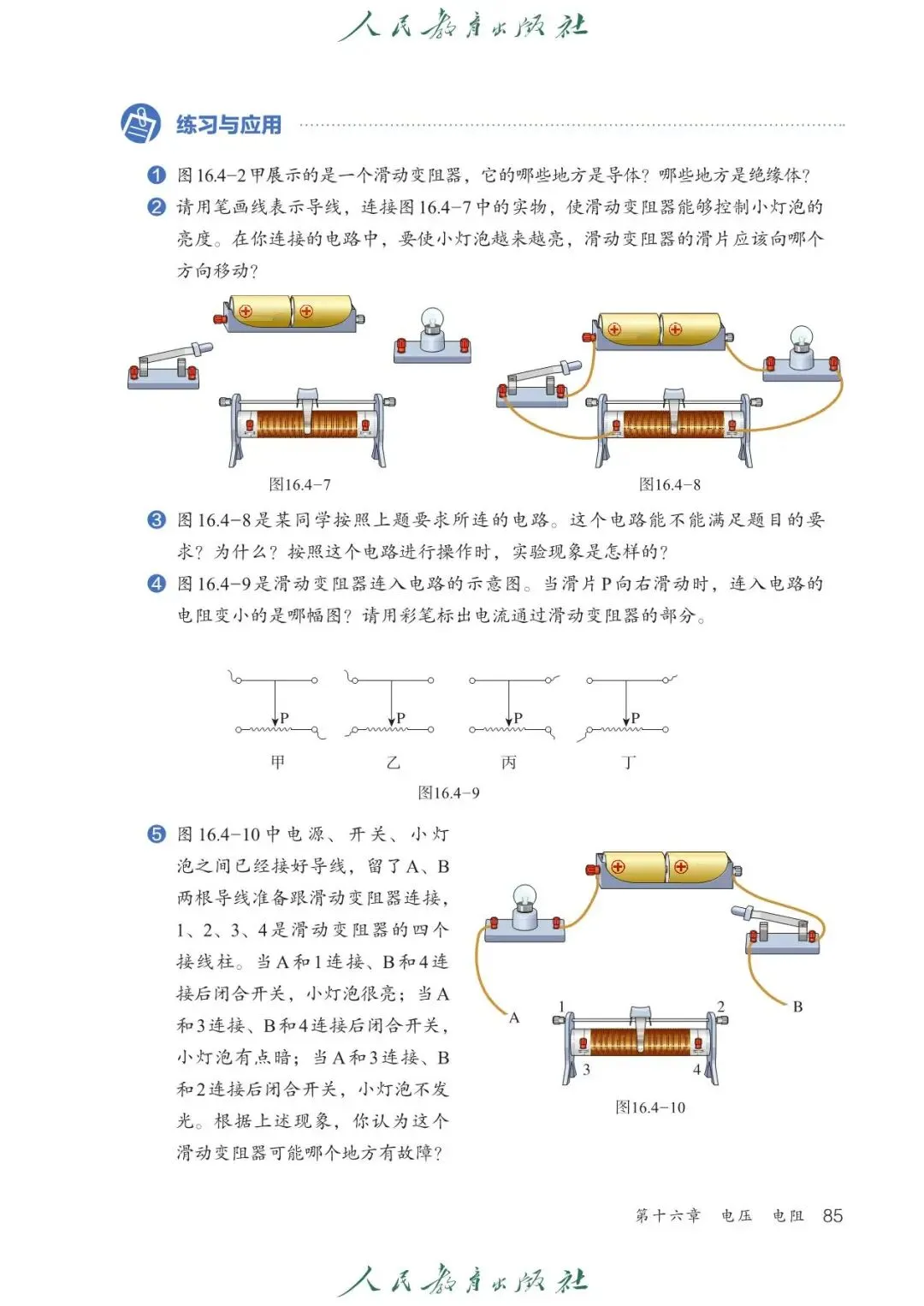

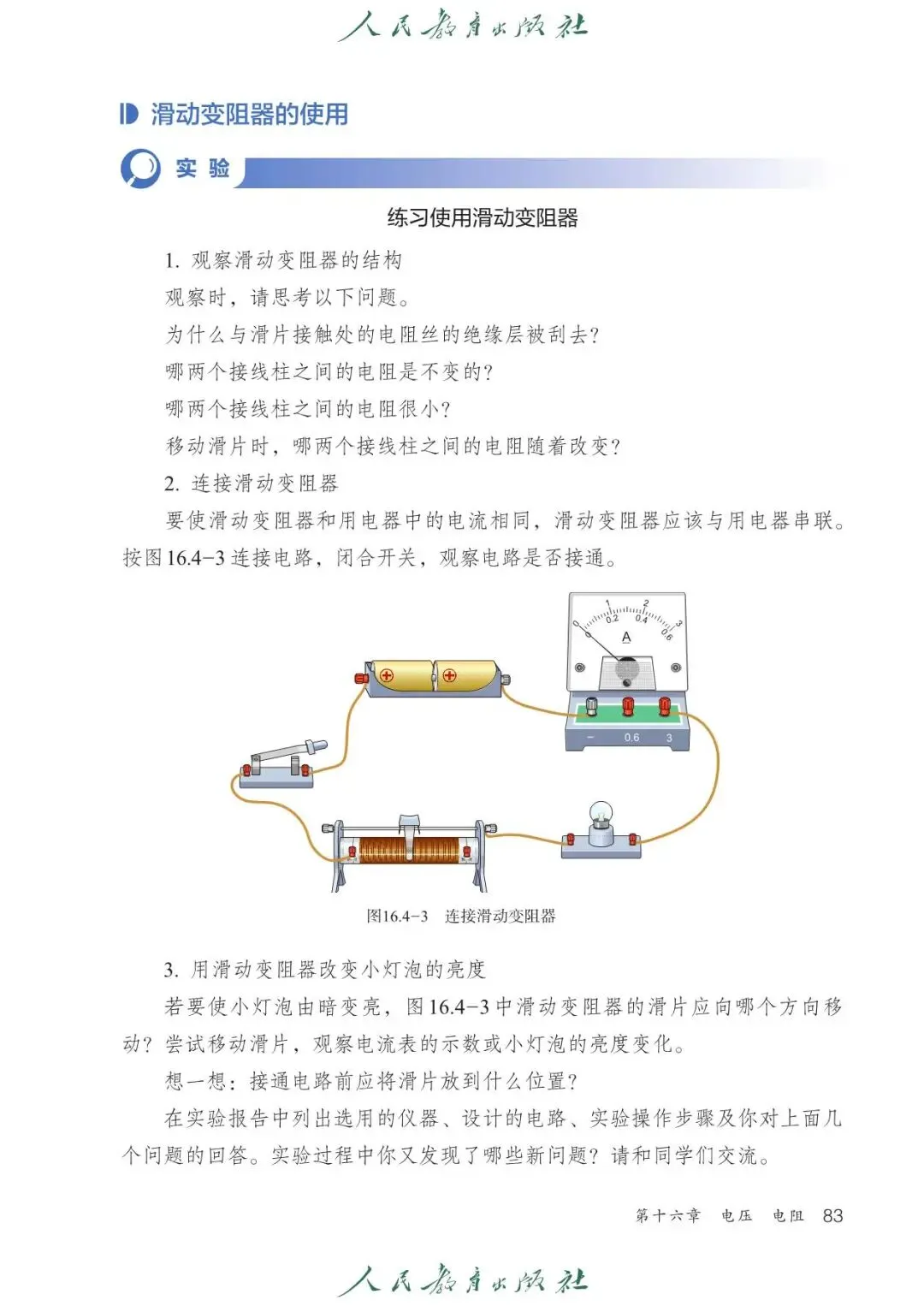

3、滑动变阻器的使用

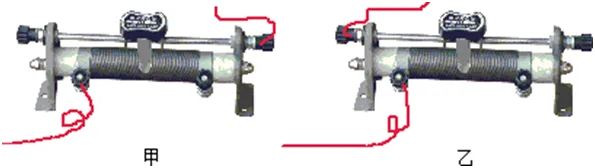

（1）当滑片远离下端使用的接线柱时，电阻变大；靠近下端使用的接线柱时，电阻变小。（2）滑动变阻器的接线规则：一上一下。“一上”即把上面金属棒两端的任一接线柱连入电路中；“一下”即把下面线圈两端的任一接线柱连入电路中。滑动变阻器只要一上一下方式接入电路，上接线柱的选择是不影响电阻变化情况的，如图，甲乙接法是等效的。
（3）滑动变阻器阻值变小，会引起电路中电流变大，与之串联的用电器两端电压变大。（4）电路中的电流不许超过铭牌上标记的电流值。（5）滑动变阻器要与被控制电路串联。（6）闭合开关前应把滑片移至阻值最大处，即远离下端使用的接线柱。
4、滑动变阻器的接法

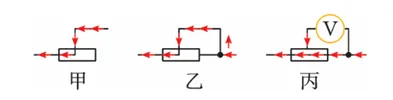

（1）断路式接法:如图甲,滑片右边的电阳丝被断路,左侧电阻丝接入电路。
（2）短路式接法:如图乙,滑片右边的电阻丝被短路,左侧电阻丝接入电路。
（3）恒阻式接法:如图丙,滑动变阻器电阳丝全部接入电路,滑片滑动时接入电路中的阳值恒定不变,滑动变阻器的滑片滑动,只改变滑片左右两边电阻丝上分得的电压的比例关系。
5、用滑动变阻器控制电阻两端的电压：串联电路有分压作用，在串联电路中，某个电阻的阻值增大,则这个电阻分压也增大。
三、变阻器的应用

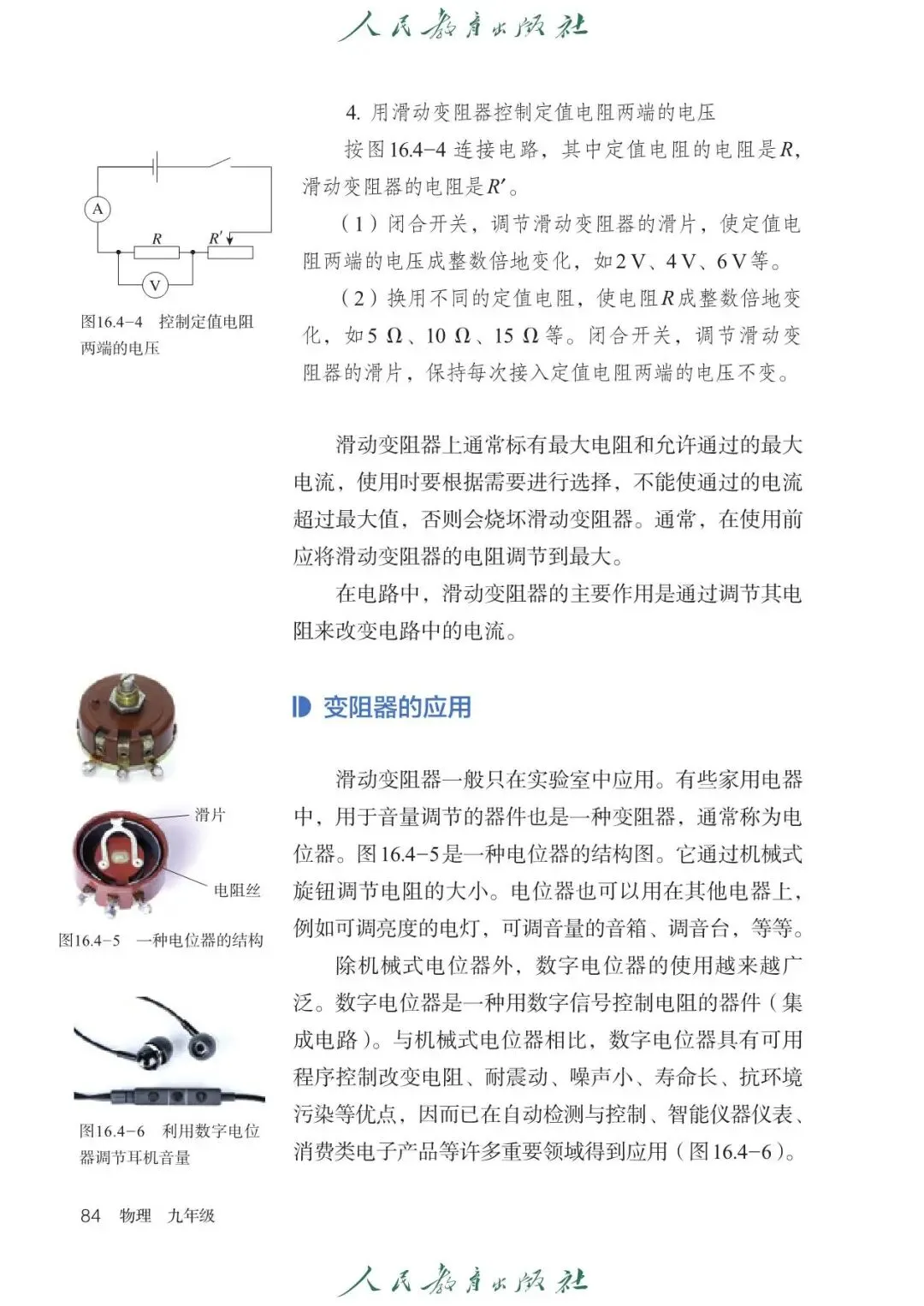

1、电位器:实验室常用的变阻器是滑动变阻器和电阻箱，生活中常用的变阻器一般叫做电位器。
2、常见的电位器有机械式电位器和数字式电位器。
（1）机械式电位器：是机械式电位器的一种。其电阻丝呈圆弧形，滑片可以在电阻丝上转动。其接线方法是“中间固定，两边接一边”。当接中间和左端接线柱时，接入电路的电阻丝为左侧部分，如果顺时针转动滑片，则电位器接入电路的阻值变大。可连续调节亮度的台灯、可连续调节声音大小的耳机等都是使用了这种电位器。
（2）数字式电位器：数字式电位器是用数字信号控制阻值的器件（集成电路等）。它有耐振动、噪声小、寿命长、抗环境污染等优点，已在自动检测与控制、智能仪器仪表、消费类电子产品等许多领域得到应用。
