现浇剪力墙免拆外模板施工技术，是外墙外模采用复合保温模板，通过锚固件与混凝土连接牢固，内浇混凝土，形成良好的建筑保温系统，提高了安全性，缩短了工期，降低了成本。

（1）复合保温模板原理

复合保温模板采用多层结构设计，设置了内外粘结加强层及加劲肋，满足现浇混凝土模板技术要求。复合保温模板由锚固连接件与墙体混凝土连接，粘结牢固，实现了免拆模。

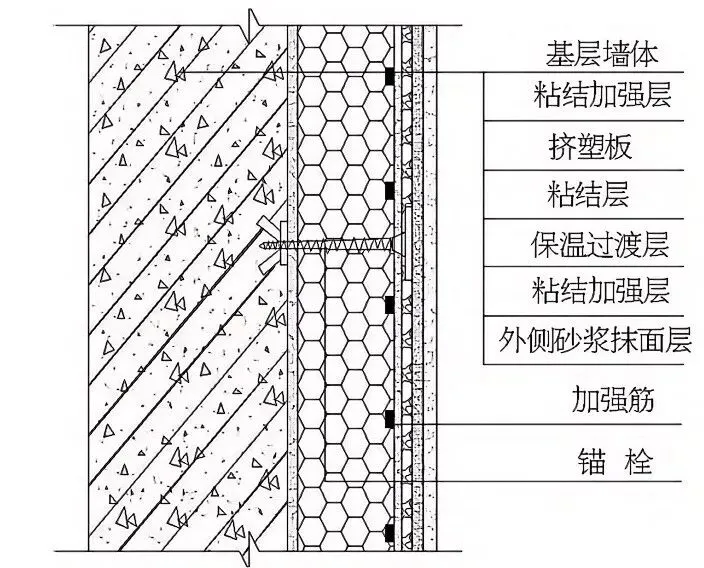

复合保温模板产品构造（左侧为内侧、右侧为外侧）

（2）施工安装原理

混凝土外墙模板采用复合保温模板，并采用常规的模板加固措施，由特制锚固件连接成整体，无需拆模，将外墙保温施工提前至主体施工阶段。

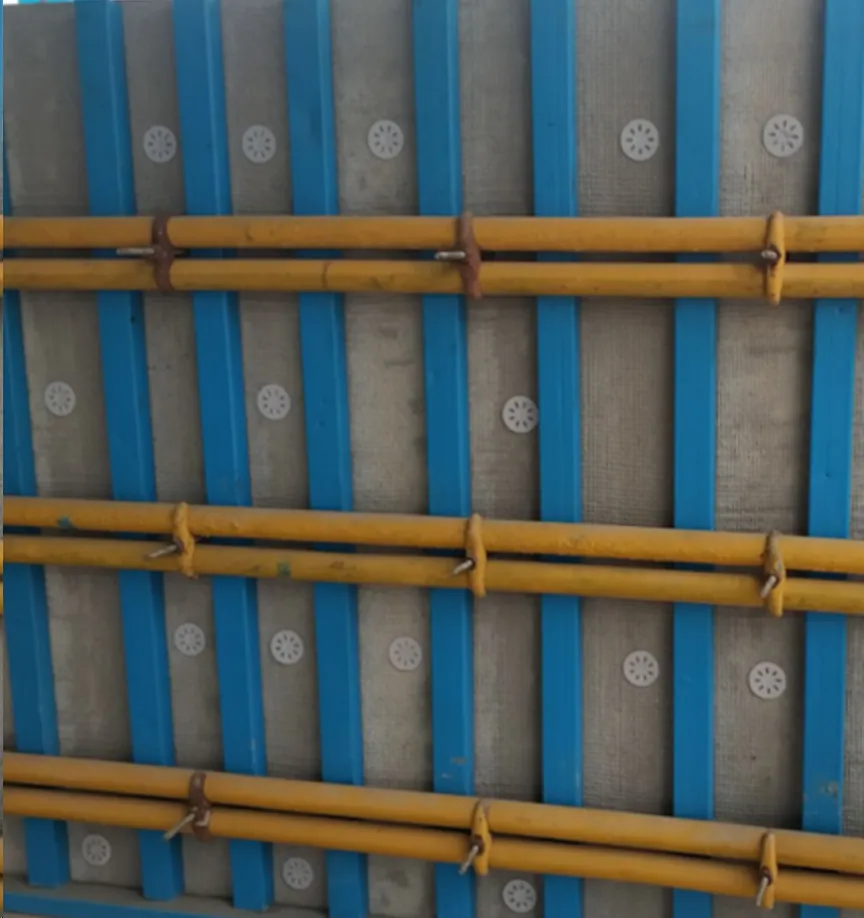

复合保温模板安装

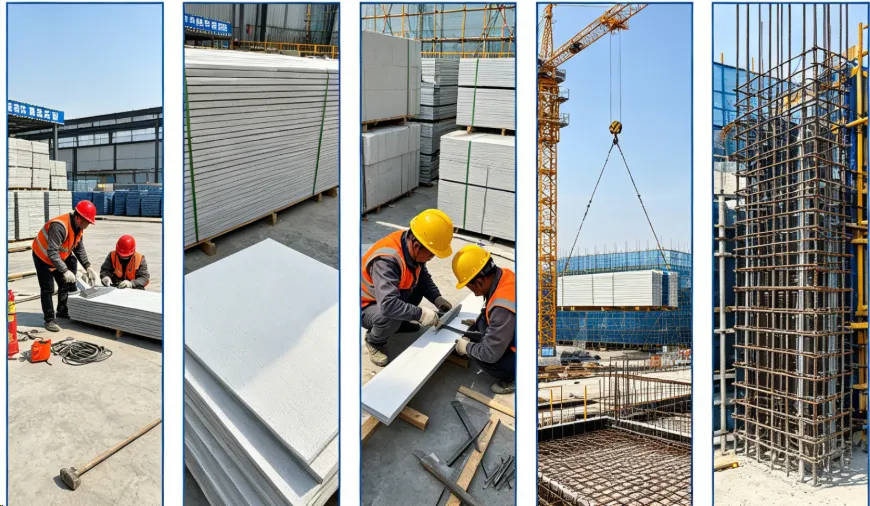

施工准备→保温板进场→保温板排版切割→锚固件安装→保温板垂直运输→钢筋绑扎与垫块安装→剪力墙模板安装加固→混凝土浇筑→内模板及支撑拆除→抹面层以及饰面层施工。

（1）施工准备

（2）保温板进场

复合保温模板应根据施工进度提前进场，保温板进场后，应按相应的技术规程抽样检验，其厚度、长度、宽度、平整度须符合规程要求。

（3）保温板排版切割

绘制安装布置图，采用大尺寸整板，减少拼接，接缝处必须加玻璃纤维网布，并用抗裂砂浆找平。一般情况下，外模的高度应为楼层高度，避免垂直拼接，只能横向拼接。外模长度一般不超过3m，若地板高度远超3m，需垂直拼接。拼接时不应超过两件，并应交错拼接。搭接长度不应小于板长的1/3。

（4）锚固件安装

锚固连接件是外模与现浇混凝土连接的专用连接件，宜采用工程塑料锚栓。使用手枪钻在复合保温模板预定位置打孔，应从板外侧向板内侧垂直钻孔，插入锚，用螺母固定，最后拧上羊角螺母。

（5）保温板运输

施工现场宜采用垂直运输。吊装时，外模四周应采取保护措施。吊绳应固定牢固，风力5级及以上时，不得吊装。

（6）钢筋绑扎及垫块安装

外墙钢筋绑扎完毕，验收合格后，在钢筋两侧绑扎水泥砂浆垫块，不少于4块/m²。

（7）剪力墙模板安装加固

保温板吊装就位后，按设计布置方案进行安装。阴阳角应先安装，然后从一侧安装到另一侧，一般采用人工安装。

①保温模板阳角处理：在阳角处将两块板严密拼接在一起，两角接头扎线连接，增强稳定性。

②外模阴角处理：在墙角处，将两块板拼接在一起，保证接缝密实。同时，两个角上的锚栓用绑线连接，以增强稳定性。两个锚固件与复合保温模板内侧之间的距离至少为50mm。

③将保温板大致定位放置在预定位置，精确定位后，将连接件与钢筋绑扎连接。其余面模板准确定位后，用对拉螺栓连接牢固。

④外墙内模搭设：外墙内侧采用传统的木胶合板模板安装方法。保温板、内模安装就位后，用线锤或经纬仪测量校正垂直度。

⑥外墙两侧模板调整好后，钻孔应保证螺钉穿透后与内外壁垂直。先穿PVC塑料套管，再穿对拉螺栓，初步调整螺栓。

⑦保温板支架由钢管或木方构成次楞，钢管构成主楞。主脊的最低边缘距地面不应超过150mm，垂直间距应为30~45cm，靠近上开口处较大。保温板接缝处应用砂浆、胶带或海绵条封堵，防止混凝土浇筑时漏浆。

⑧安装次龙骨时，应在保温模板接缝处设置竖向次龙骨，防止两块模板错开。

⑨每层保温板应高出结构楼板不小于200mm，以便于混凝土浇筑以及与上层保温模板连接。次龙骨的木边应高出保温模板顶面100mm以上。

⑩在下一层模板拆模时留下最上面一道对拉螺栓，布置该层次楞木方时延伸至该螺栓，然后在该螺栓处设置第一根主楞钢管，保证上下层保温板整体处于统一的垂直位置。

（8）混凝土浇筑

严禁用振动器直接振捣保温板。振捣器振捣距离约40cm，与外模的距离不小于10cm，保证振捣密实。

（9）内模板及支撑拆除

模板及龙骨支撑的拆除时间和要求应符合相关标准的规定。

（10）拼缝及阴阳角处抗裂处理

保温板的接缝、阴阳角处用抗裂砂浆找平，铺设耐碱玻璃纤维网布，提高抗裂能力。
