光伏+储能并网方案配置参考模板(DL/T 2041-2025《分布式电源接入电力系统承载力评估导则》)

文件版本：V1.0适用标准：DL/T 2041-2025《分布式电源接入电力系统承载力评估导则》生效日期：2026年6月18日编制说明：本模板适用于黄区/红区分布式光伏项目，需配套储能方可并网的情形。

填写指引

本模板分为六个部分，请按项目实际情况逐项填写。标注「★」的条目为并网验收关键项，务必准确填写。

一、项目基础信息

二、光伏系统配置参数

★ 逆变器通信协议（关键项）

• 通信协议类型：□ Modbus RTU　□ Modbus TCP　□ IEC 104　□ 其他：________
• 通信管理机兼容性确认：□ 已确认　□ 待确认　□ 需技术支持

三、台区及承载力评估

分区判断依据（由系统自动计算或人工填写）：

• 负载率 < 60% → 绿区：直接并网，储能可选
• 负载率 60%-85% → 黄区：配置储能后方可并网

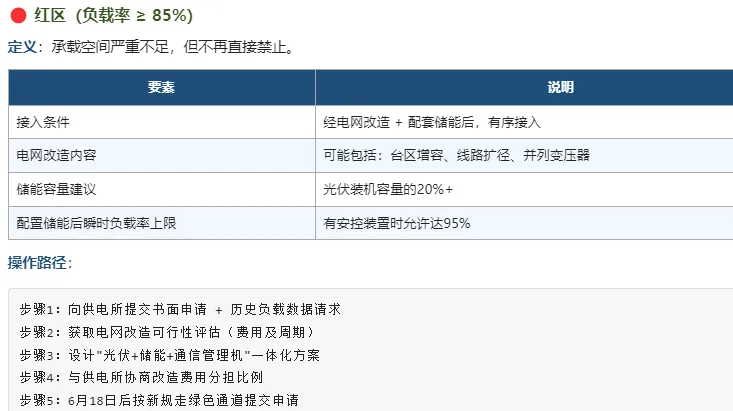

• 负载率 ≥ 85% → 红区：电网改造+储能后有序接入

四、储能系统配置方案

4.1 储能容量计算

4.2 储能设备选型参考

4.3 储能-通信管理机连接方案

[储能BMS/PCS]       ↓ Modbus TCP / IEC 104[通信管理机（如PBox6218A/PBox6220）]      ↓ IEC 104 / 104 over TCP[电网调度系统 / 电站SCADA]

配置建议：

• 储能系统 < 500kWh：建议选用 PBox6218A（入门级，满足基本采集+控制）
• 储能系统 500-2000kWh：建议选用 PBox6220（旗舰级，支持多协议转换+边缘计算）
• 储能系统 > 2000kWh：建议选用 PBox8630（高端融合，支持多机并联+本地EMS）

五、并网接入系统方案

5.1 接入点选择

| 接入点位置 | □ 用户侧低压并网　□ 公共电网10kV并网　□ 其他_____ | | 接入点开关设备 | 型号：_______ 额定电流：_____A | | 防孤岛保护 | □ 已配置　□ 待配置　型号：_______ |

5.2 AGC/AVC控制配置（★100kW及以上项目必填）

5.3 计量及监测配置

六、投资估算参考（仅供参考）

投资回报参考（以山东某300kW+150kWh项目为例）：

• 增加储能成本：约18-25万元
• 并网问题解决后的年发电收益：约28-35万元
• 静态回收期：约3.5-5年（视当地电价政策而定）

七、并网申请附件清单

•  项目备案文件（发改委/能源局）
•  屋顶租赁协议或产权证明
•  台区承载力评估报告（供电所出具）
•  储能系统技术规格书
•  并网接入系统设计方案
•  通信管理机配置方案
•  AGC/AVC控制逻辑说明（100kW以上）
•  施工单位资质证明
•  其他：_______

八、审核签署

本模板仅供参考，具体方案请以当地电网企业审核意见为准。技术问题咨询：私信「方案」获取技术支持。
