首先，我们来理解Fab的本质。简单来说，Fab就是芯片制造的工厂。它的核心工作，就是把一张纯硅片，通过一系列复杂的工艺，变成我们使用的芯片。这个过程对环境、精度和一致性的要求极高。因此，Fab的组织架构就是为了实现高良率、高产能和低成本这三大目标而设计的，它将复杂的生产过程分解为多个专业模块，并通过精密协作来完成任务。

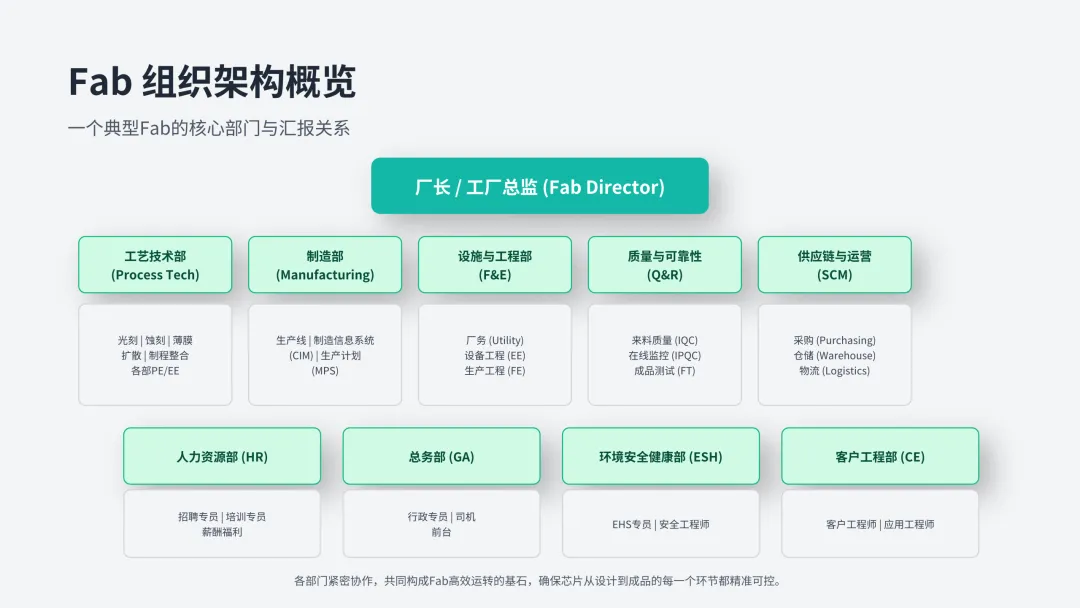

典型Fab工厂的三级组织架构：
1. 一级：厂长/工厂总监，统筹全局；
2. 二级：核心部门，涵盖生产、技术、运营、职能四大维度；
3. 三级：各部门关键岗位，如工艺部的PE/EE，制造部的MFG工程师等，明确了专业分工。

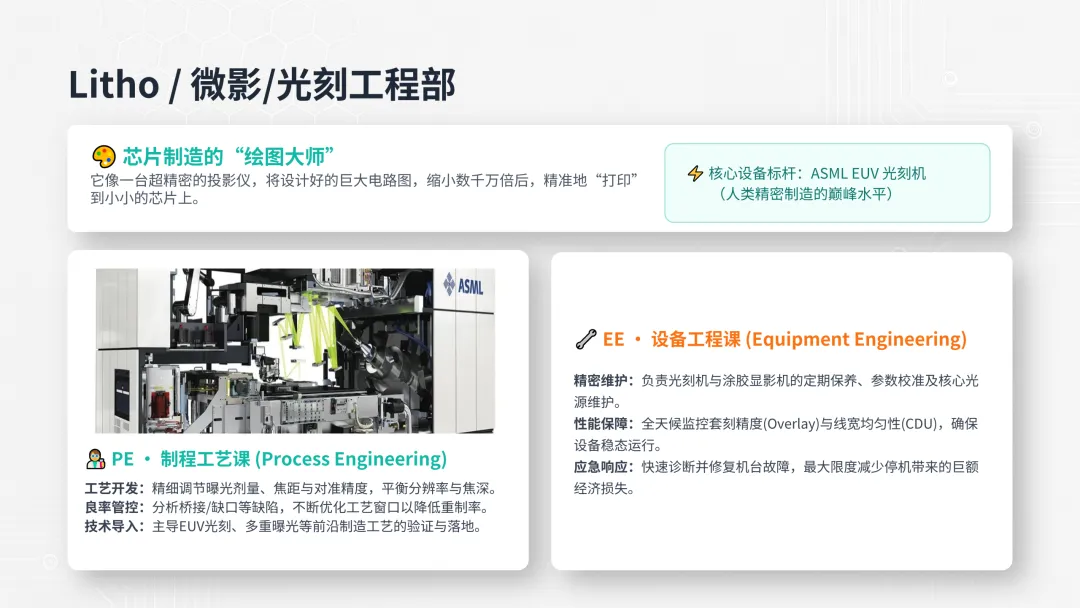

首先是光刻部，Litho。这是芯片制造中最关键、最昂贵的一步，被誉为“心脏工序”。它的作用就像在硅片上绘制电路图，决定了芯片的最小线宽，也就是我们常说的制程。制程工程师（PE）负责开发和优化光刻工艺，而设备工程师（EE）则负责维护和保障光刻机这台价值连城的设备稳定运行。

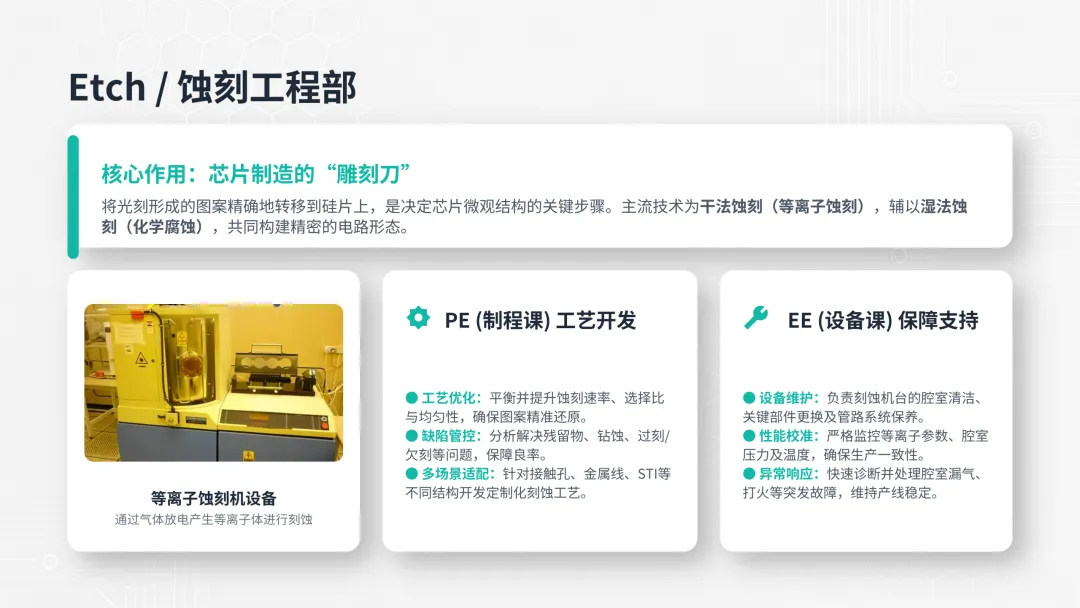

第二步是蚀刻，Etch。如果说光刻是画图，那么蚀刻就是用一把极其精细的“雕刻刀”，把画好的图案刻在硅片上。
蚀刻工程师（PE）需要开发工艺，确保雕刻得又快又准，不伤及周围的材料。设备工程师（EE）则负责维护蚀刻机，保证这个“雕刻刀”始终锋利且稳定。
第三个部门是扩散部，Diffusion。它的核心任务是“掺杂”，也就是在纯净的硅片中加入特定的杂质，从而改变其导电特性，形成晶体管的核心结构——PN结。这包括了离子注入和高温热处理等关键工艺。同时，这个部门还负责硅片的清洗，确保每一步操作前硅片都是绝对洁净的。

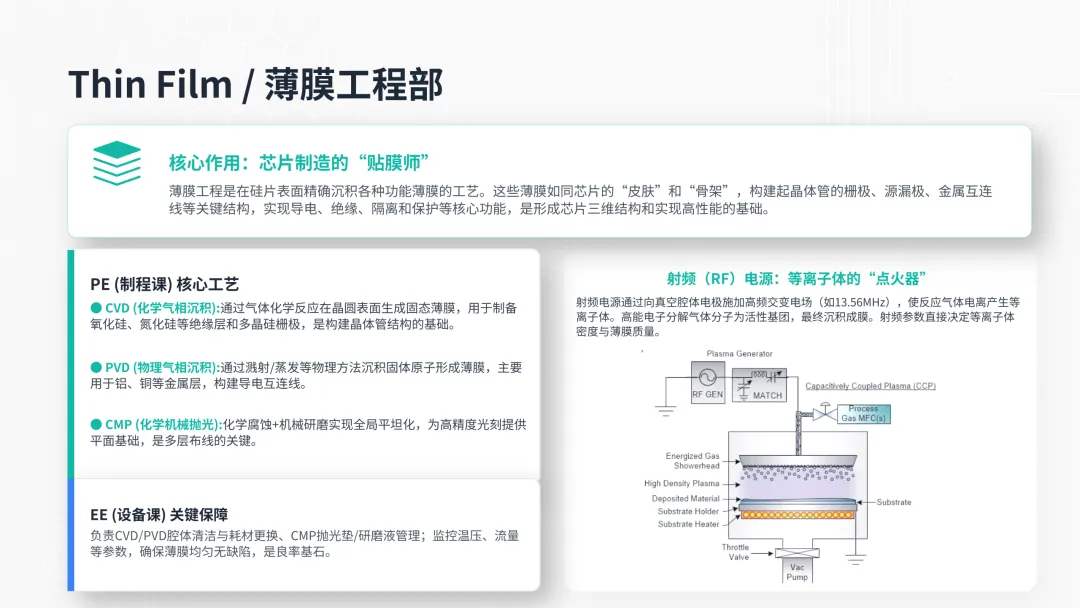

第四个核心工艺部门是薄膜部，Thin Film。它就像一个“贴膜师”，在硅片上反复沉积各种不同功能的薄膜，比如绝缘层和导电金属层。此外，这个部门还负责一项关键工艺——化学机械抛光（CMP），它能把凹凸不平的硅片表面打磨得像镜子一样平，这对于后续高精度的光刻至关重要。

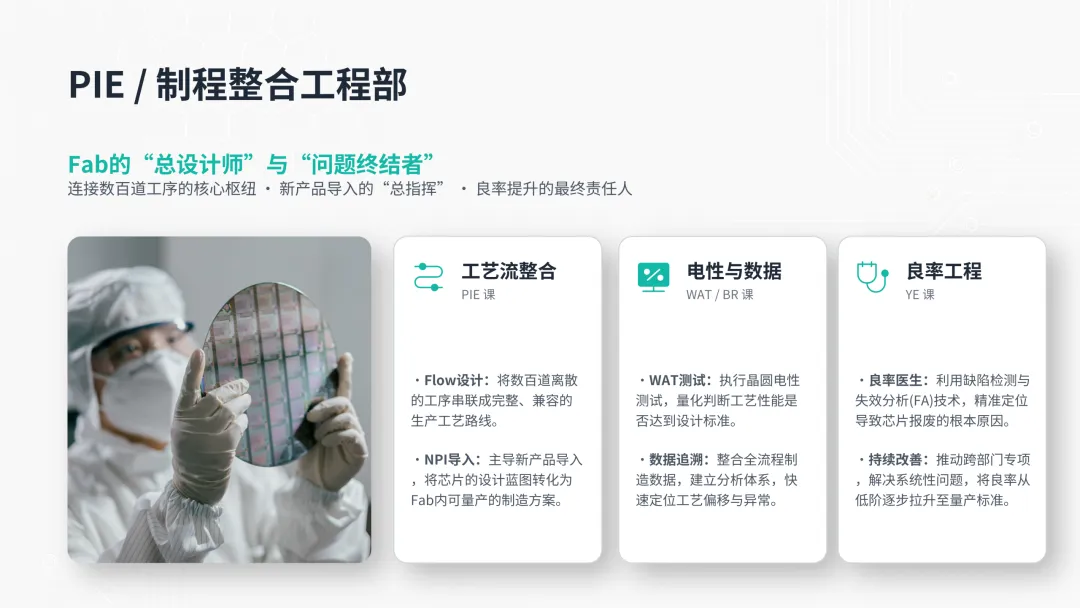

PIE，制程整合工程部，是Fab的“大脑”。他们负责把前面提到的所有工艺步骤串联成一条完整的、可执行的生产路线。同时，PIE也是良率的守护者，当生产中出现问题导致良率下降时，PIE需要牵头分析数据，找出问题根源，并协调各个部门解决问题。可以说，PIE是最懂全局工艺的部门。
如果说PIE是大脑，那么MFG，制造部，就是Fab的“手脚”。他们负责执行生产计划，管理生产线，确保芯片能够按照预定的时间和质量要求被制造出来。从生产排程、物料管理到现场异常处理，再到自动化系统的维护，MFG的工作贯穿了整个生产过程，是保障产能和交期的关键。

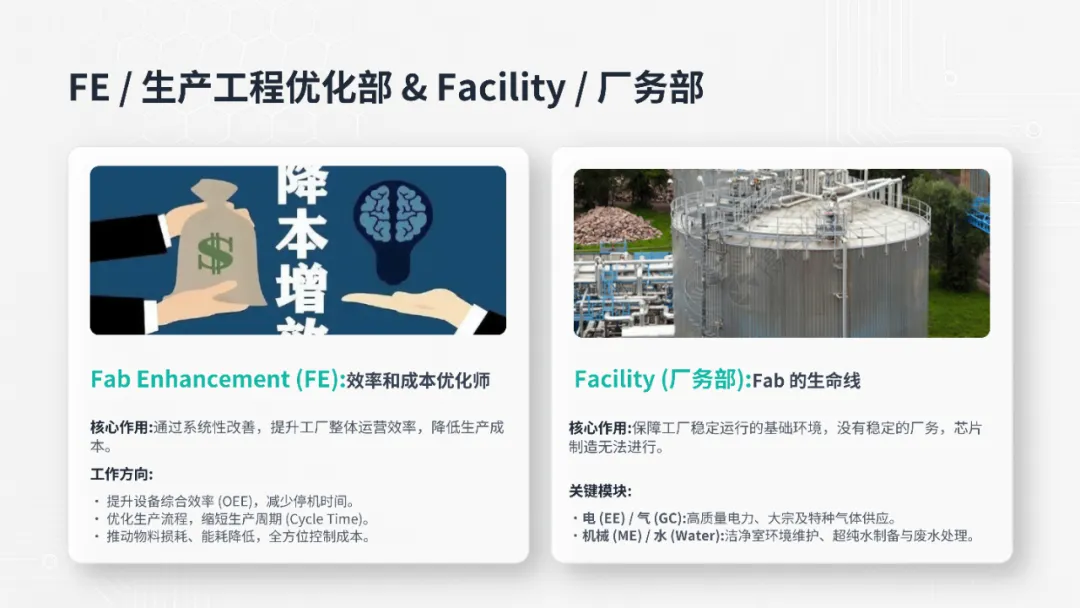

支撑部门主要有两个。一个是FE，生产工程优化部，他们是“效率专家”，致力于不断优化生产流程，提高设备效率，降低成本。另一个是Facility，厂务部，他们是Fab的“生命线”，负责保障电力、气体、超纯水和洁净室环境等基础条件。可以说，没有厂务部提供的稳定环境，再先进的工艺也无法施展。

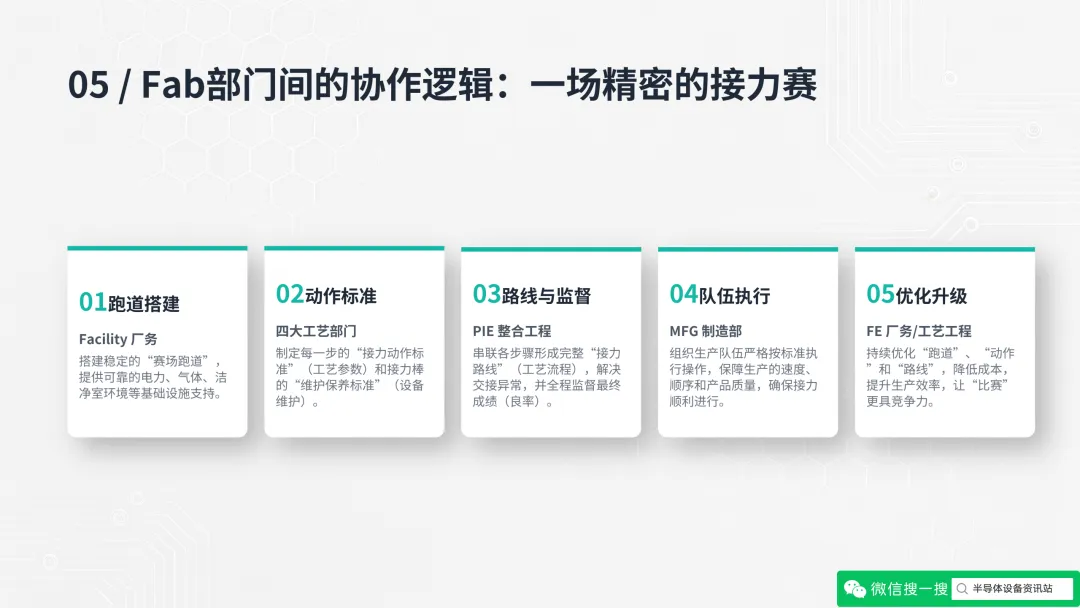

了解了各个部门的职能后，我们来看看它们是如何协作的。Fab的运作就像一场精密的接力赛。厂务部搭建跑道，四大工艺部门制定动作标准，PIE设计路线，制造部负责执行，而FE则在一旁不断优化。当出现问题时，这个协作机制会迅速启动，由PIE牵头，各部门协同排查，快速解决问题，确保生产的连续性。
在Fab中，主要有几类核心岗位。制程工程师（PE）专注于工艺开发，设备工程师（EE）保障设备运行，制程整合工程师（PIE）负责全局协调，制造工程师（MFG）管理生产执行，还有厂务工程师保障基础环境。每个岗位都有清晰的能力要求和职业发展路径，从技术专家到管理岗位，为不同特长的人才提供了广阔的发展空间。

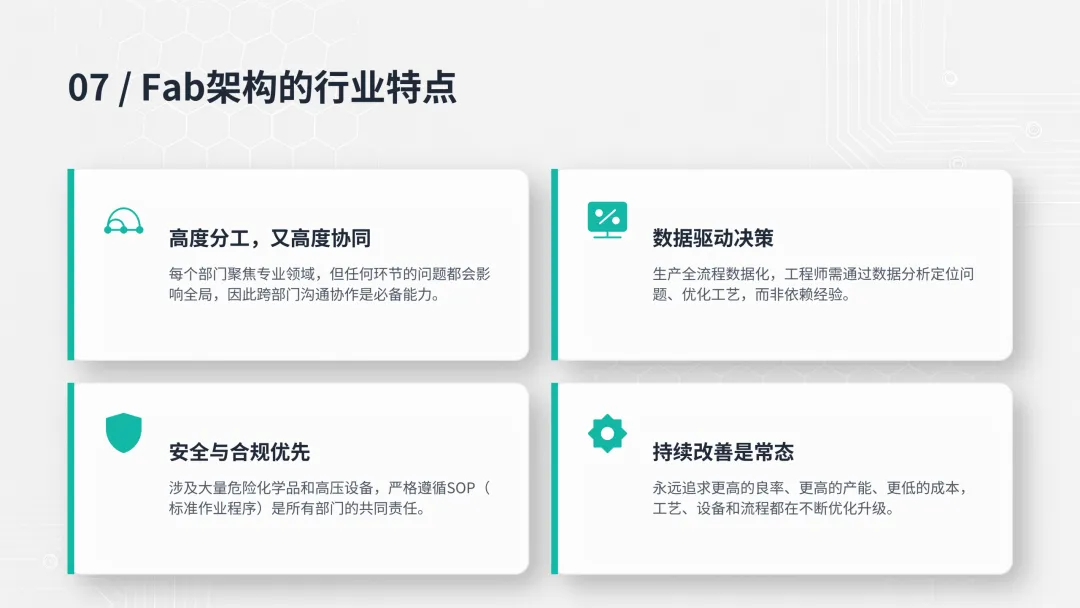

最后，我们总结一下Fab架构的几个显著特点。首先是高度的分工与协同，每个人都是精密机器上的一个齿轮。其次是数据驱动，一切决策都基于数据。第三，安全与合规是不可逾越的红线。最后，持续改善是Fab永恒的主题，追求卓越永无止境。这些特点共同构成了半导体制造业严谨、高效、创新的文化。
