铁岭城市供水工程（一期）EPC总承包项目 施工组织设计

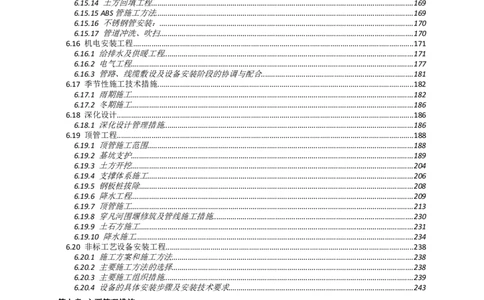

目录
第一章 编制依据............................................................................................................................................7
1.1 施工建设合同................................................................................................................................................7
1.2 勘察设计文件................................................................................................................................................7
1.2.1勘察文件..................................................................................................................................................7
1.2.2设计文件..................................................................................................................................................7
1.3 主要规范、规程、标准................................................................................................................................8
1.4 应用的主要图集..........................................................................................................................................10
1.5 应用的主要法律、法规..............................................................................................................................14
1.6 企业管理文件及其他..................................................................................................................................14

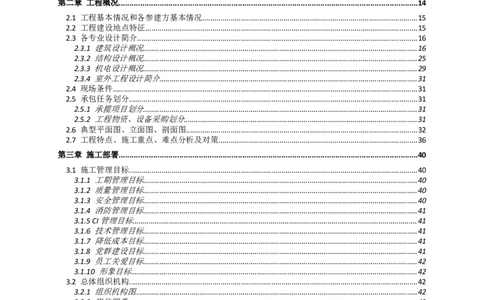

第二章 工程概况..........................................................................................................................................14
2.1 工程基本情况和各参建方基本情况..........................................................................................................15
2.2 工程建设地点特征......................................................................................................................................15
2.3 各专业设计简介..........................................................................................................................................16
2.3.1 建筑设计概况.......................................................................................................................................16
2.3.2 结构设计概况.......................................................................................................................................25
2.3.3 机电设计概况.......................................................................................................................................29
2.3.4 室外工程设计简介...............................................................................................................................31
2.4 现场条件......................................................................................................................................................31
2.5 承包任务划分..............................................................................................................................................31
2.5.1 承揽项目划分.......................................................................................................................................31
2.5.2 工程物资、设备采购划分...................................................................................................................31

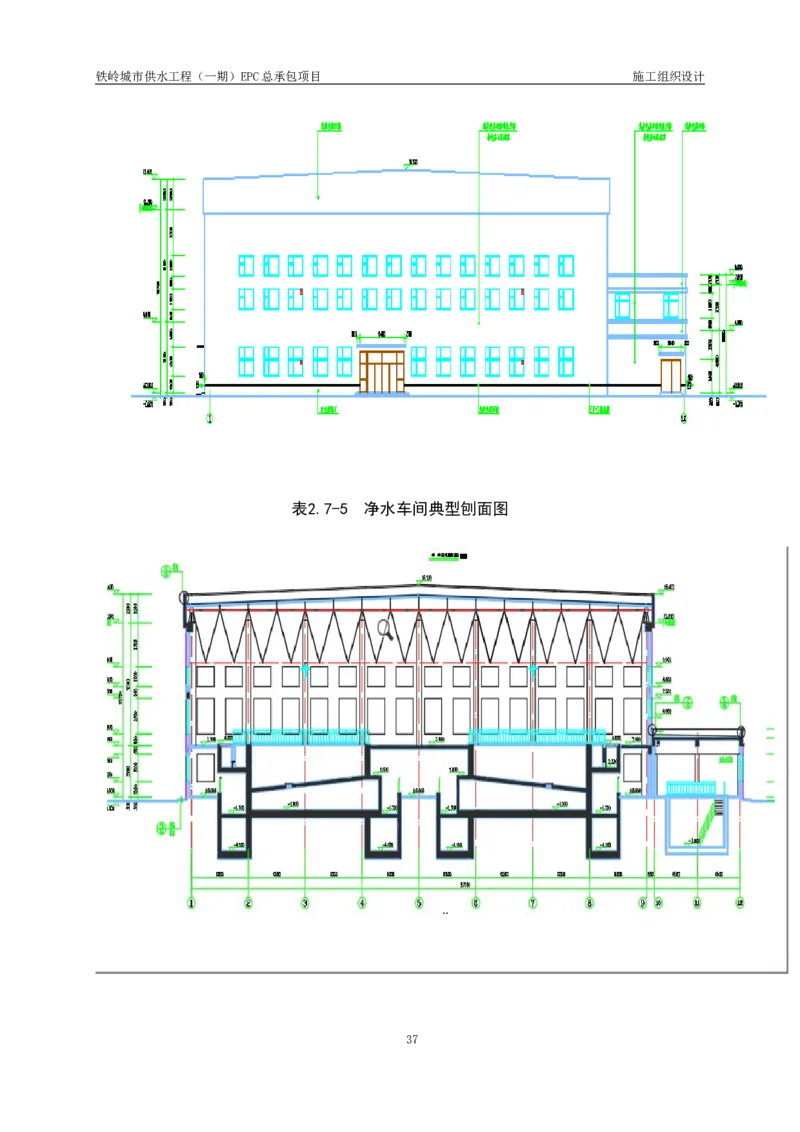

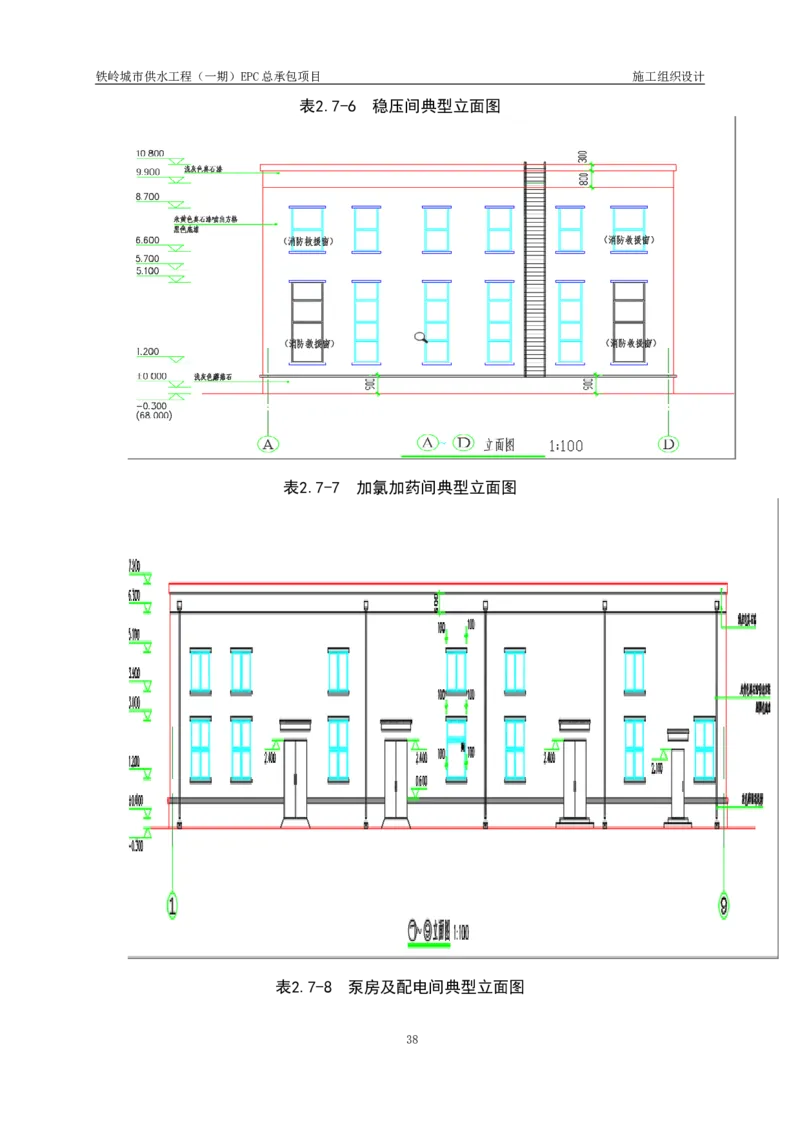

2.6 典型平面图、立面图、剖面图..................................................................................................................32
2.7 工程特点、施工重点、难点分析及对策..................................................................................................36
第三章 施工部署..........................................................................................................................................40
3.1 施工管理目标..............................................................................................................................................40
3.1.1 工期管理目标.......................................................................................................................................40
3.1.2 质量管理目标.......................................................................................................................................40
3.1.3 安全管理目标.......................................................................................................................................40
3.1.4 消防管理目标.......................................................................................................................................41
3.1.5 CI管理目标............................................................................................................................................41
3.1.6 技术管理目标.......................................................................................................................................41
3.1.7 降低成本目标.......................................................................................................................................41
3.1.8 党群建设目标.......................................................................................................................................41
3.1.9 员工关爱目标.......................................................................................................................................42
3.1.10 形象目标.............................................................................................................................................42
3.2 总体组织机构..............................................................................................................................................42
3.2.1 组织机构图...........................................................................................................................................42
3.2.2 岗位职责...............................................................................................................................................42
3.2.3 部门职能...............................................................................................................................................42
3.3 主要实物工程量..........................................................................................................................................49
3.4 总体施工安排..............................................................................................................................................50
3.4.1 总体施工顺序.......................................................................................................................................50
3.4.2 施工区域、流水段划分及流水顺序...................................................................................................52
3.5 施工总进度计划..........................................................................................................................................55
3.5.1 总工期目标...........................................................................................................................................55

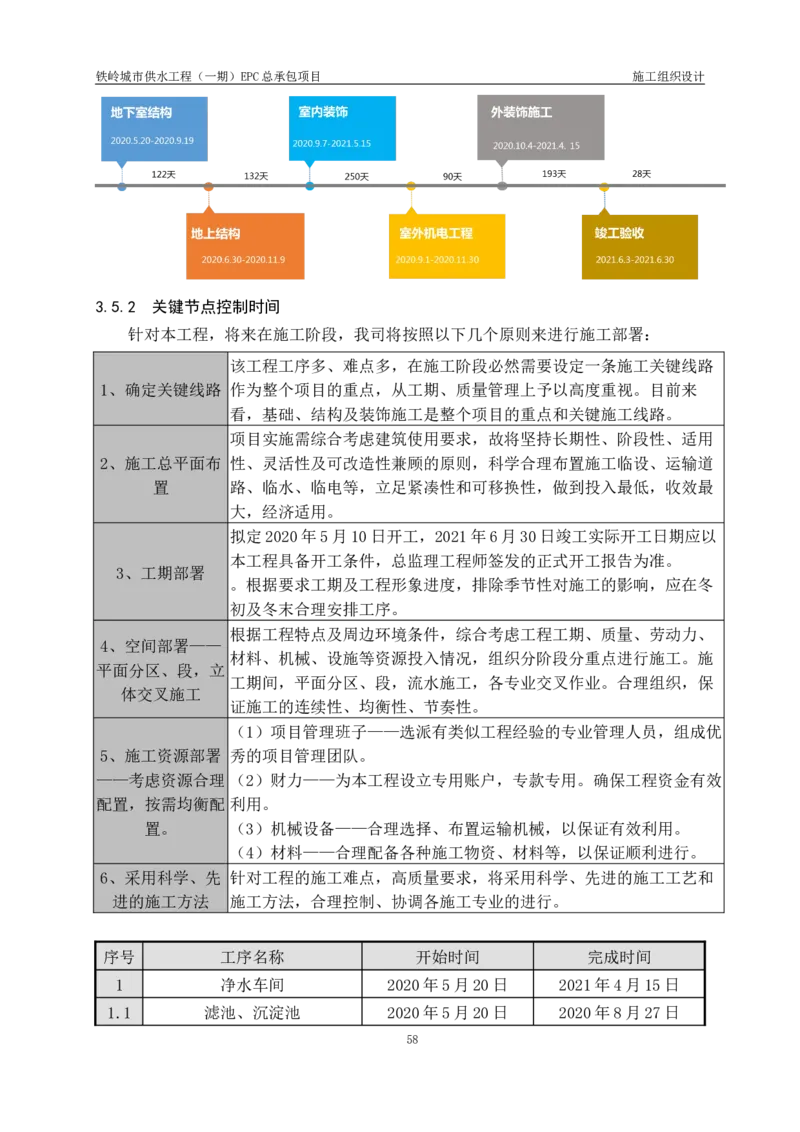

3.5.2 关键节点控制时间...............................................................................................................................55
3.6 总体资源配置..............................................................................................................................................58
3.6.1 主要工程材料及进场计划...................................................................................................................58
3.6.2 主要周转材料及进场计划...................................................................................................................59
3.6.3 主要小型施工机械及设备机场计划...................................................................................................59
1铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
3.6.4 劳动力配置计划...................................................................................................................................61
3.7 协调与配合..................................................................................................................................................63
第四章 施工现场平面布置...........................................................................................................................65
4.1 现场情况说明..............................................................................................................................................65
4.2 施工现场平面图设计布置原则..................................................................................................................65
4.3 施工现场平面布置......................................................................................................................................66
4.3.1 基础阶段施工现场平面布置...............................................................................................................66
4.3.2 主体结构施工阶段施工现场平面布置...............................................................................................66
4.3.3 装饰装修阶段施工现场平面布置.......................................................................................................66
4.4 临时用电布置..............................................................................................................................................66
4.5 临时用水布置..............................................................................................................................................67
第五章 施工准备..........................................................................................................................................68
5.1 一般性准备工作..........................................................................................................................................68
5.2 深化设计出图计划......................................................................................................................................68
5.3 施工方案编制计划......................................................................................................................................68
5.4 计量器具配置计划......................................................................................................................................69
5.5 试验、检测、设备调试计划......................................................................................................................70
5.5.1 试验计划...............................................................................................................................................70
5.5.2 检测计划...............................................................................................................................................71
5.5.3 机电设备调试计划...............................................................................................................................71
5.6 样板项(间)计划...........................................................................................................................................71
5.7 新技术应用计划..........................................................................................................................................72
5.7.1 10项新技术推广计划...........................................................................................................................72
5.7.2 局科技创效推广技术计划...................................................................................................................73
5.7.3 BIM应用计划........................................................................................................................................75
第六章 主要施工方法...................................................................................................................................76
6.1 测量工程......................................................................................................................................................76
6.1.1 平面控制网的布设及传递...................................................................................................................76
6.1.2 高程控制网的布设及传递...................................................................................................................77
6.1.3 变形观测...............................................................................................................................................81
6.2 基坑降排水工程..........................................................................................................................................81
6.2.1 降排水体系的选择...............................................................................................................................81
6.2.2 施工安排...............................................................................................................................................81
6.2.3 停止降水工况条件...............................................................................................................................82
6.3 基坑支护工程..............................................................................................................................................82
6.3.1 支护体系的选择...................................................................................................................................82
6.3.2 施工安排...............................................................................................................................................82
6.3.3 基坑支护设计具体参数.......................................................................................................................83
6.3.4 基坑边堆放荷载的控制.......................................................................................................................91
6.3.5 主要材料计划及材料供应保证措施...................................................................................................91
6.3.6 深基坑开挖主要施工机械...................................................................................................................92
6.4 土方工程......................................................................................................................................................92
6.4.1 土方工程施工方法的选择...................................................................................................................92
6.4.2 施工安排...............................................................................................................................................93
6.4.3 工艺流程...............................................................................................................................................94
6.4.4 施工方法...............................................................................................................................................94
6.4.5 技术及质量保证措施...........................................................................................................................96
6.5 桩基础工程..................................................................................................................................................98
6.5.1 桩基础施工工艺的选择.......................................................................................................................98
6.5.2 长螺旋钻孔管内泵压混凝土灌注桩工艺流程...................................................................................98
6.6 钢筋工程......................................................................................................................................................99
6.6.1 钢筋品种...............................................................................................................................................99
2铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
6.6.2 钢筋的供货方式、进场检验和原材料的堆放.................................................................................100
6.6.3 钢筋加工.............................................................................................................................................102
6.6.4 钢筋施工.............................................................................................................................................103
6.7 模板工程....................................................................................................................................................107
6.7.1 模板选型及配置数量.........................................................................................................................107
6.7.2 模板设计.............................................................................................................................................108
6.7.3 模板的加工、制作与验收.................................................................................................................111
6.7.4 模板的安装.........................................................................................................................................112
6.7.5 模板的拆除.........................................................................................................................................113
6.8 混凝土工程................................................................................................................................................115
6.8.1 混凝土搅拌站的选择和要求.............................................................................................................115
6.8.2 混凝土的运输.....................................................................................................................................116
6.8.3 混凝土的浇筑与振捣.........................................................................................................................117
6.8.4 混凝土养护.........................................................................................................................................119
6.8.5 混凝土结构的实体验收.....................................................................................................................119
6.9 砌筑工程....................................................................................................................................................120
6.9.1 工艺流程图.........................................................................................................................................120
6.9.2 砌筑原则及砌筑方法.........................................................................................................................120
6.9.3 墙体拉结筋设置.................................................................................................................................122
6.9.4 墙体圈梁设置.....................................................................................................................................122
6.9.5 墙体构造柱与门抱框柱设置.............................................................................................................123
6.9.6 施工技术措施.....................................................................................................................................124
6.9.7 质量要求.............................................................................................................................................125
6.10 脚手架工程..............................................................................................................................................125
6.10.1 施工部署...........................................................................................................................................125
6.10.2 材料准备...........................................................................................................................................125
6.10.3 脚手架搭设方法...............................................................................................................................126
6.11 防水施工..................................................................................................................................................131
6.11.1 主要施工方法...................................................................................................................................131
6.11.2 技术要求及质量标准.......................................................................................................................134
6.11.3 安全措施...........................................................................................................................................135
6.11.4 控制要点...........................................................................................................................................135
6.11.5 屋面防水施工...................................................................................................................................136
6.11.6 室内防水、防潮施工.......................................................................................................................137
6.12 保温工程..................................................................................................................................................137
6.12.1 保温工艺流程...................................................................................................................................137
6.12.2 保温施工技术措施及质量要求.......................................................................................................138
6.13 屋面工程..................................................................................................................................................139
6.13.1 工艺流程；.......................................................................................................................................139
6.13.2 挤塑板保温层铺设...........................................................................................................................140
6.13.3 技术关键要求...................................................................................................................................140
6.13.4 质量关键要求...................................................................................................................................141
6.13.5 水泥砂浆找平层...............................................................................................................................141
6.13.6 SBS改性沥青卷材防水层.................................................................................................................142
6.14 装饰装修工程..........................................................................................................................................144
6.14.1 地面工程...........................................................................................................................................144
6.14.2 地砖楼地面工程...............................................................................................................................145
6.14.3 防滑地砖楼地面工程.......................................................................................................................146
6.14.4 抹灰工程...........................................................................................................................................147
6.14.5 门窗工程...........................................................................................................................................149
6.14.6 吊顶工程...........................................................................................................................................150
6.14.7 饰面板（砖）...................................................................................................................................155
6.14.8 涂饰工程...........................................................................................................................................156
6.14.9 厕浴间、卫生间...............................................................................................................................157
6.15 工艺管道工程..........................................................................................................................................158
3铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
6.15.1 管道施工说明...................................................................................................................................158
6.15.2 施工工艺流程...................................................................................................................................160
6.15.3 施工准备...........................................................................................................................................160
6.15.4 材料进货检验...................................................................................................................................160
6.15.5 预留预埋...........................................................................................................................................160
6.15.6 除锈防腐...........................................................................................................................................161
6.15.7 碳钢工艺管道焊接...........................................................................................................................161
6.15.8 工艺管道安装施工方法...................................................................................................................162
6.15.9 预埋件的制作和埋设.......................................................................................................................163
6.15.10 钢管配件的加工、防腐及钢管的防腐.........................................................................................163
6.15.11 钢管安装施工方法.........................................................................................................................164
6.15.12 阀门安装施工方法.........................................................................................................................167
6.15.13 阀门井和支墩工程施工方法.........................................................................................................167
6.15.14 土方回填工程.................................................................................................................................169
6.15.15 ABS管施工方法...............................................................................................................................169
6.15.16 不锈钢管安装：.............................................................................................................................170
6.15.17 管道冲洗、吹扫.............................................................................................................................170
6.16 机电安装工程..........................................................................................................................................171
6.16.1 给排水及供暖工程...........................................................................................................................171
6.16.2 电气工程...........................................................................................................................................177
6.16.3 管路、线缆敷设及设备安装阶段的协调与配合...........................................................................181
6.17 季节性施工技术措施..............................................................................................................................182
6.17.1 雨期施工...........................................................................................................................................182
6.17.2 冬期施工...........................................................................................................................................186
6.18 深化设计..................................................................................................................................................186
6.18.1 深化设计管理措施...........................................................................................................................186
6.19 顶管工程..................................................................................................................................................188
6.19.1 顶管施工范围...................................................................................................................................188
6.19.2 基坑支护...........................................................................................................................................189
6.19.3 土方开挖...........................................................................................................................................204
6.19.4 支撑体系施工...................................................................................................................................206
6.19.5 钢板桩拔除.......................................................................................................................................208
6.19.6 降水工程...........................................................................................................................................209
6.19.7 顶管施工...........................................................................................................................................213
6.19.8 穿凡河围堰修筑及管线施工措施...................................................................................................230
6.19.9 土石方施工.......................................................................................................................................231
6.19.10 降水施工.........................................................................................................................................234
6.20 非标工艺设备安装工程..........................................................................................................................238
6.20.1 施工方案和施工方法.......................................................................................................................238
6.20.2 主要施工方法的选择.......................................................................................................................238
6.20.3 主要施工组织措施...........................................................................................................................239
6.20.4 设备的具体安装步骤及安装技术要求...........................................................................................243
第七章 主要管理措施.................................................................................................................................250
7.1 总承包管理措施........................................................................................................................................250
7.1.1 总承包管理的相关制度.....................................................................................................................250
7.1.2 总承包管理及服务内容.....................................................................................................................251
7.2 工期保证措施............................................................................................................................................252
7.2.1 进度计划的分级与编制.....................................................................................................................252
7.2.2 工期控制措施.....................................................................................................................................252
7.2.3 组织与协调的方式.............................................................................................................................257
7.3 质量保证措施............................................................................................................................................260
7.3.1 质量管理制度.....................................................................................................................................260
7.3.2 创优策划方案.....................................................................................................................................263
7.3.3 成品保护措施.....................................................................................................................................268
4铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
7.3.4 钢筋工程成品保护.............................................................................................................................268
7.3.5 模板工程成品保护.............................................................................................................................268
7.3.6 混凝土工程成品保护.........................................................................................................................269
7.3.7 砌体成品质量保护.............................................................................................................................269
7.3.8 防水工程成品保护.............................................................................................................................269
7.3.9 装饰装修工程成品保护.....................................................................................................................269
7.3.10 屋面工程成品保护...........................................................................................................................270
7.3.11 机电安装工程成品保护措施...........................................................................................................270
7.4 安全管理措施............................................................................................................................................272
7.4.1 建立安全管理保证体系.....................................................................................................................272
7.4.2 建立健全安全管理制度.....................................................................................................................273
7.4.3 危险源辨识及控制措施.....................................................................................................................276
7.5 成本控制措施............................................................................................................................................286
7.6 技术管理措施............................................................................................................................................286
7.6.1 技术管理制度.....................................................................................................................................286
7.6.2 技术协调措施.....................................................................................................................................289
7.7 消防措施....................................................................................................................................................289
7.7.1 消防部消防责任制.............................................................................................................................289
7.7.2 消防管理制度.....................................................................................................................................289
7.7.3 教育与培训计划.................................................................................................................................290
7.7.4 其他消防要求.....................................................................................................................................290
7.8 CI管理措施.................................................................................................................................................291
7.8.1 执行标准.............................................................................................................................................291
7.8.2 成立CI小组........................................................................................................................................291
7.8.3 CI实施管理..........................................................................................................................................292
7.9 疫情防控措施............................................................................................................................................292
7.9.1 培训计划.............................................................................................................................................292
7.9.2 物资准备.............................................................................................................................................292
7.9.3 技术准备.............................................................................................................................................292
7.9.4 现场准备.............................................................................................................................................293
第八章 绿色施工管理.................................................................................................................................294
8.1 绿色施工目标............................................................................................................................................294
8.2 组织机构....................................................................................................................................................295
8.3 实施措施....................................................................................................................................................297
8.3.2 节材与材料资源利用施工措施.........................................................................................................299
8.4 技术措施....................................................................................................................................................301
8.4.1 本工程拟采取的绿色施工技术措施.................................................................................................302
第九章 智慧建筑........................................................................................................................................303
9.1 智慧建造实施原则....................................................................................................................................303
9.2 智慧建造实施组织体系............................................................................................................................303
9.3 智慧建造技术及设备应用情况................................................................................................................303
9.4 智慧建造关键技术....................................................................................................................................304
9.4.1 BIM技术..............................................................................................................................................304
9.4.2 物联网技术.........................................................................................................................................304
9.4.3 智能化技术.........................................................................................................................................304
9.4.4 移动互联网技术.................................................................................................................................305
第十章 应急预案........................................................................................................................................306
10.1 应急组织体系与职责..............................................................................................................................306
10.1.1 应急指挥中心...................................................................................................................................306
10.1.2 通讯联络、宣传组...........................................................................................................................306
10.1.3 应急抢险组.......................................................................................................................................306
10.1.4 应急消防队.......................................................................................................................................307
5铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
10.1.5 安全保卫组.......................................................................................................................................307
10.1.6 后勤组...............................................................................................................................................307
10.2 应急响应..................................................................................................................................................307
10.2.1 事故分级...........................................................................................................................................307
10.2.2 事故调查...........................................................................................................................................308
10.3 预案启动..................................................................................................................................................308
10.3.1 施工现场突发事故发生...................................................................................................................309
10.3.2 应急资源调配...................................................................................................................................309
10.3.3 应急救援...........................................................................................................................................309
10.3.4 扩大应急...........................................................................................................................................309
10.3.5 处置措施...........................................................................................................................................309
10.4 应急终止..................................................................................................................................................309
10.4.1 事故情况上报事项...........................................................................................................................310
10.4.2 需向事故调查处理小组移交的相关事项.......................................................................................310
10.5 后期处置..................................................................................................................................................310
10.6 宣传培训与演练......................................................................................................................................310
10.6.1 应急人员的培训...............................................................................................................................310
10.6.2 公众宣传教育...................................................................................................................................310
10.6.3 预案演习...........................................................................................................................................311
6铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
第一章 编制依据
1.1 施工建设合同
序号 合 同 名 称 编 号
1 工程施工合同 GF-2013-0201
1.2 勘察设计文件
1.2.1勘察文件
序号 报 告 名 称 勘察单位 编 号 报 告 日 期
铁岭市城市供水工程
辽宁省工程勘察
1 （一期）范家屯净水厂 B121002764 2020.3
设计单位
工程地质勘察报告
1.2.2设计文件
工程名
序号 图纸名称 图 纸 编 号
称
1 建筑图 1600-S46-FJT-09-J01-1600-S46-FJT-09-J013
2 结构图 1600-S46-FJT-09-G01-1600-S46-FJT-09-G022
3 综合楼 给排水 1600-S46-FJT-09-01-1600-S46-FJT-09-04
4 暖通图 1600-S47-FJT-09-01-1600-S47-FJT-09-04
5 电气图 1600-S21-QLT-09-01-1600-S21-QLT-09-21
6 建筑图 1600-S46-FJT-02-01-1600-S46-FJT-02-11
7 结构图 1600-S46-FJT-02-G01-1600-S46-FJT-02-G13
8 净水车 水工图 1600-S18-FJT-02-01-1600-S18-FJT-02-29
9 间 暖通图 1600-S47-FJT-02-01-1600-S47-FJT-02-04
10 电气图 1600-S21-FJT-02-01-1600-S21-FJT-02-21
11 工艺图 1600-S45-FJT-02-00-1600-S45-FJT-02-21
12 建筑图 1600-S46-FJT-01-J01-1600-S46-FJT-01-J06
13 结构图 1600-S46-FJT-01-G01-1600-S46-FJT-01-G13
稳压配
14 暖通图 1600-S47-FJT-01-01-1600-S47-FJT-01-06
水间
15 电气图 1600-S21-FJT-01-01-1600-S21-FJT-01-09
16 工艺图 1600-S45-FJT-01-01 -1600-S45-FJT-01-02
17 加氯加 建筑图 1600-S46-FJT-04-J01-1600-S46-FJT-04-J06
18 药间 结构图 1600-S46-FJT-04-G01-1600-S46-FJT-04-G15
7铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
工程名
序号 图纸名称 图 纸 编 号
称
19 暖通图 1600-S47-FJT-04-01-1600-S47-FJT-04-05
20 电气 1600-S21-FJT-04-01-1600-S21-FJT-04-10
21 工艺图 1600-S45-FJT-04-01-1600-S45-FJT-04-14
22 建筑图 1600-S46-FJT-10-J01-1600-S46-FJT-10-J05
23 附属用 结构图 1600-S46-FJT-10-G01-1600-S46-FJT-10-G09
24 房 暖通图 1600-S47-FJT-10-01-1600-S47-FJT-10-02
25 电气图 1600-S21-FJT-10-01-1600-S21-FJT-10-07
26 水工图 1600-S18-FJT-03-01-1600-S18-FJT-03-26
清水池
27 电气图 1600-S21-FJT-03-01-1600-S21-FJT-03-05
28 建筑图 1600-S46-FJT-06-J01-1600-S46-FJT-06-J11
29 结构图 1600-S46-FJT-06-G01-1600-S46-FJT-06-G14
30 污泥处 水工图 1600-S18-FJT-06-01-1600-S18-FJT-06-17
31 理间 暖通图 1600-S47-FJT-06-01-1600-S47-FJT-06-04
32 电气图 1600-S21-FJT-06-01-1600-S21-FJT-06-17
33 工艺图 1600-S45-FJT-06-01-1600-S45-FJT-06-13
34 建筑图 1600-S46-FJT-05-J01-1600-S46-FJT-05-J09
35 结构图 1600-S46-FJT-05-G01-1600-S46-FJT-05-G23
泵房及
36 暖通图 1600-S47-FJT-05-01-1600-S47-FJT-05-02
配电间
37 电气图 1600-S21-FJT-05-01-1600-S21-FJT-05-26
38 工艺图 1600-S45-FJT-05-01-1600-S45-FJT-05-08
反冲洗
39 回收水 水工图 1600-S18-FJT-07-01-1600-S18-FJT-07-21
池
40 电气图 1600-S21-FJT-07-01-1600-S21-FJT-07-05
41 污泥调 水工图 1600-S18-FJT-08-01-1600-S18-FJT-08-19
42 节池 电气图 1600-S21-FJT-08-01-1600-S21-FJT-08-05
1.3 主要规范、规程、标准
类别 序 号 标 准 名 称 编 号
1 工程建设强制性条文（房屋建筑部分） 2013版
国家 2 工程测量规范 GB50026-2007
8铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
类别 序 号 标 准 名 称 编 号
3 建筑地基基础工程施工质量验收规范 GB50202-2018
4 砌体工程施工质量验收规范 GB50203-2011
5 混凝土结构工程施工质量验收规范 GB50204-2015
6 给水排水构筑物工程施工及验收规范 GB50141-2008
7 给水排水管道工程施工及验收规范 GB50268-2008
8 钢筋焊接及验收规程 JGJ18-2012
9 钢筋机械连接通用技术规程 JGJ107-2010
10 屋面工程质量验收规范 GB50207-2012
11 建筑地面工程质量验收规范 GB50209-2010
12 地下防水工程质量验收规范 GB50208-2011
13 建筑装饰装修工程质量验收规范 GB50210-2018
14 建筑节能工程施工质量验收规范 GB50411-2019
15 建筑给排水及采暖工程质量验收规范 GB50242-2002
16 通风与空调工程施工质量验收规范 GB50243-2016
（GB）
17 建筑电气工程施工质量验收规范 GB50303-2015
18 预拌砼规范 GB/T14092－2003
19 生活饮用水标准 GB5749
20 建设工程文件归档整理规范 GB/T50328-2014
21 建设工程施工现场供用电安全规程 GB50194-2014
22 民用建筑工程室内外环境污染控制规范 GB50325-2010
23 建筑工程绿色施工规范 GB/T50905-2014
24 墙体材料应用统一技术规程 GB50574-2010
25 低合金高强度结构钢 GB/T1591-2008
26 热强钢焊条 GB/T5118-2012
27 圆柱头焊钉 GB10443
28 建筑门窗空气声隔声性能分级及检测方法 GB/T8485-2008
29 市政工程施工组织设计规范 GB50903-2013
30 混凝土结构工程施工规范 GB50666-2011
1 建筑地基处理技术规范 JGJ79-91
9铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
类别 序 号 标 准 名 称 编 号
2 建筑机械使用安全技术规程 JGJ33-2012
3 建筑施工门式钢管脚手架安全技术规范 JGJ128-2019
4 建筑施工扣件式钢管脚手架安全技术规范 JGJ130-2011
5 建筑施工安全检查技术规范 JGB59-99
6 钢筋机械连接通用技术规程 JGJ107-2016
7 建筑机械使用安全技术规程 JGJ33-2012
8 施工现场临时用电安全技术规程 JGJ46-2005
9 建筑施工安全检查标准 JGJ59-2011
建设部
10 施工企业安全生产评价标准 JGJT77-2010
11 建筑施工高处作业安全技术规范 JGJ80-2016
12 建筑施工扣件式钢管脚手架安全技术规范 JGJ130-2011
13 建筑工程检测试验技术管理规范 JGJ190-2010
14 混凝土结构后锚固技术规程 JGJ145-2014
15 建筑桩基技术规范 JGJ94-2008
16 建筑基桩检测技术规范 JGJ106-2014
17 建筑基坑支护技术规程 JGJ120-2012
中国工程
建设标准
1 建筑排水柔性接口铸铁管管道工程技术规程 CECS 168 2004
化协会
（CECS）
1 建筑地基基础技术规范 DB 21/T907-2015
辽宁省地 2 混凝土结构砌体填充墙技术规程 DB21/T1779-2009
方标准 3 地下混凝土结构防裂技术规程 DB21/T1745-2009
4 轮扣式钢管脚手架安全技术规范 DB44/T1876-2016
1.4 应用的主要图集
本工程设计所选用的图集
类 别 序 号 图 集 名 称 编 号
混凝土结构施工图平面整体表示方法制图规则和
1 16G101-1～3
构造详图
国家 2 框架结构填充小型砌块墙体结构构造 12G614-1
3 混凝土结构施工钢筋排布规则与构造详图 12G901-1
5 建筑物防雷设施安装 99D501-1
6 压型钢板、夹芯板屋面及墙体建筑构造(二) 06J925-2
7 楼地面建筑构造 12J304
10铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
类 别 序 号 图 集 名 称 编 号
9 混凝土小型空心砌块填充墙建筑、结构构造 14J102-2
10 地下建筑防水构造 10J301
11 建筑构造 11J930
12 平屋面建筑构造 12J201
13 楼梯、栏杆、栏板(一) 15J403-1
14 公共建筑卫生间 02J915
15 钢梯 02J401
16 屋面节能建筑构造 06J204
17 工程做法 05J909
18 外墙外保温建筑构造 10J121
19 室外工程 12J003
20 钢爬梯 07FJ102
21 接地装置安装 03D501-3、4
22 钢导管配电安装 03D301-3
23 硬塑料管配线安装 98D467
24 电力电缆井设计与安装 07SD101-8
25 屋面做法 辽2015J101
26 常用水泵控制电路图 10D303-3
27 电缆桥架安装 04D701-3
28 室内装修材料 辽2014J401
29 室内管线安装 D301-1～3
30 电气竖井设备安装 04D701-1
31 线槽配线安装 96D301-1
32 火灾自动报警系统设计规范图示 14X505-1
33 火灾自动报警系统设计规范 14X505-1
34 钢导管配电安装 03D301-3
35 线槽配线安装 96D301-1
国家
36 智能建筑弱电工程设计与施工 09X700
37 电气竖井设备安装 04D701-1
11铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
类 别 序 号 图 集 名 称 编 号
38 消防给水及消火栓系统技术规范 15S909
39 建筑给水复合金属管道安装 10SS411
40 给水塑料管安装 11SS405-1～4
41 建筑排水塑料管道安装 10S406
42 建筑排水用柔性接口铸铁管安装 04S409
43 室外给水管道附属构筑物 05S502
44 管道和设备保温、防结露及电伴热 03S401
45 室内管道支架及吊架 03S402
45 室外消火栓及消防水鹤安装 13S201
47 室内消火栓安装 04S202
48 消防水泵接合器安装 99S203
49 自动喷水与水喷雾灭火设施安装 04S206
50 防水套管 02S404
51 建筑给水复合金属管道安装 10SS411
52 建筑给水复合金属管道安装 10SS411
53 建筑给水塑料管道安装 11S405-2
54 建筑排水用柔性接口铸铁管安装 13S409
55 建筑排水塑料管道安装 10S406
56 建筑特殊单立管排水系统安装 10SS410
57 雨水斗选用及安装 09S302
58 卫生设备安装 09S304
59 气体消防系统选用、安装与建筑灭火器配置 07S207
60 常用小型仪表及特种阀门选用安装 01SS105
61 建筑排水设备附件选用及安装 04S301
62 倒流防止器安装 12S108-1
63 排水检查井 02S515
64 防水套管 02S404
65 风管支吊架 08K132
12铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
类 别 序 号 图 集 名 称 编 号
66 集气罐制作及安装 94K402-1
67 钢筋混凝土建筑抗震构造 11G329-1
68 等电位联接安装 02D501-2
69 建筑给排水设备附件选用安装 04S301
70 室内管道支吊架 05R417-1
71 企业职工伤亡事故分类 GB6441-86
建筑外门窗气密、水密、抗风压性能分级及检测
GB/T 7106-2008
方法
72 （GB/T 7106-2019将
（建筑外门窗气密、水密、抗风压性能检测方
于2020.11.1实施）
法）
手持式电动工具的管理、使用、检查和维修安全
73 GB3787-2017
技术规程
74 钢筋混凝土用钢 第1部分：热轧光圆钢筋 GB1499.1-2017
75 钢筋混凝土用钢 第2部分：热轧带肋钢筋 GB1499.2-2018
国家
76 低合金高强度结构钢 GB/T1591-2018
1 钢筋混凝土建筑抗震构造 辽2013G802
2 室内外地沟 辽2004G304
3 室外工程墙体保温构造 辽2012J101
4 地面楼面构造 辽2004J301
地方 5 室内装修 辽2005J401
6 室外装修 辽2004J1001
7 实用木门 辽2004J60
8 居住建筑供暖热计量系统设计安装 辽2009T907
9 采暖管道设计安装图 辽2002T901
13铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
类 别 序 号 图 集 名 称 编 号
10 采暖设备及管道保温 辽2003T904
11 室内外采暖地沟管道安装 辽2003T903
12 采暖设备安装图 辽2013T902
13 居住建筑供暖热计量系统设计安装 辽2009T907
14 混凝土小型空心砌块填充墙技术规定 SYJG2004-1
15 屋面构造 辽2008J201-1
16 通风与防排烟工程（一） 辽2015T301-1
17 空调工程 辽2015T201
18 管道与设备绝热（一）、（二） 辽2015T401-1、2
1.5 应用的主要法律、法规
类 别 序号 法 规 名 称 颁布实施
1 《中华人民共和国合同法》 国家主席令第 15 号
2 《中华人民共和国建筑法》 国家主席令第 91 号
3 《中华人民共和国安全生产法》 国家主席令第 13 号
4 《中华人民共和国环境保护法》 国家主席令第 9 号
5 《中华人民共和国节约能源法》 国家主席令第 90 号
国家
6 《建设项目环境保护管理条例》 国务院令第 253 号
7 《建设工程质量管理条例》 国务院令第 279 号
8 《建设工程安全生产管理条例》 国务院令第 393 号
《房屋建筑和市政基础设施工程质量监
9 建设部令第 5 号
督管理规定》
1.6 企业管理文件及其他
序号 类 别 名 称 编 号
1 国标 质量管理体系程序文件 GB/T19001-2000idtISO9001:2008
2 国标 环境管理体系程序文件 GB/T24001-1996idtISO14001:2004
3 国标 职业健康安全管理体系程序文件 GB/T28001
辽宁省建筑工程竣工技术档案编制
4 辽宁省 2004版
办法
5 企业 中建一局集团施工组织设计文件管 建一科字〔2015〕345 号
14铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 类 别 名 称 编 号
理办法
6 企业 施工组织设计编制指南 建一科质通字〔2016〕8号
第二章 工程概况
本工程由铁岭市政府立项，为辽宁省重大民生工程之一，受省委省政府高度重视。
本工程建成后有效的解决铁岭地区日益突出的水资源短缺问题。
本项目由一座净水厂、两座配水厂及配套输水管线 21km组成。范家屯净水厂单体
数量为13个。
管线工程：
1 范家屯净水厂至铁岭高新区分水点段输水管道采用 2条管径DN1600的PCCP管，
线路长度1964m。
2 铁岭高新区分水点至铁岭新城配水厂分水点段输水管道采用 2条管径DN1200
的PCCP管，线路长度4920m。
3 铁岭新城配水厂分水点至东北现代农业物流城配水厂分水点输水管采用 1条管
径DN1200的PCCP管，线路长度516m。
4 东北现代农业物流城配水厂分水点至经济技术开发区配水厂输水管道采用 1条
管径DN1000的PCCP管，线路长度2967m。
5 东北现代农业物流城配水厂分支管道采用管径DN800的球墨铸铁管，线路长度
362m。
6 铁岭新城分支管道采用2条管径DN1000的PCCP管，线路长度9667m。
15铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
2.2 工程基本情况和各参建方基本情况
序 号 项 目 内 容
1 工程名称 铁岭市城市供水工程（一期）EPC总承包工程
2 工程地址 辽宁省铁岭市
3 建设单位 铁岭水务有限公司
5 勘察单位 辽宁省水利水电勘测设计研究院有限责任公司
6 设计单位 辽宁省水利水电勘测设计研究院有限责任公司
7 监理公司 辽宁华顺工程管理有限公司
8 质量监督 铁岭市建筑工程质量监督站
9 安全监督 铁岭市建设工程安全管理办公室
10 施工单位 中国建筑一局（集团）有限公司
11 合同范围 工程量清单对应施工图纸范围内的全部内容
12 投资性质 单位自筹
13 合同工期 2020年05月15日-2021年6月30日，总工期416日历天
14 合同质量目标 合格
2.3 工程建设地点特征
铁岭市地势大体是东高中低、北高南低、西部稍高。山地和丘陵分列东西两侧，
中部为由北向南缓泻的辽河平原。全市可分为东部低山丘陵区和西部辽河低丘平原区
16铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
两大地貌区。铁岭属温带大陆性季风气候区，冬季漫长、干燥寒冷，夏季温热多雨。
气候的主要特征是：冬季寒冷干燥，夏季温热多雨，雨热同季日照丰富，干湿季节分
明。全市多年平均降水量为665mm，平均气温为7.8℃，年日照时数为2444h，平均风
速3.3m/s。
铁岭市城市供水工程（一期）为“省重点输水工程”铁岭市配套供水工程，供水
范围中包括铁岭老城区、铁岭县及铁岭各经济开发区。该工程建设对铁岭市的发展具
有重大意义，具体体现在：解决铁岭市境内日益突出的水资源短缺问题，铁岭市水资
源年际间变化较大、年内分配极不均匀，素有“十年九旱”之称。境内流域面积在
100km2以上的河流共有39条，其中，大中型河流3条，分别是辽河、东辽河、清河；
中型河流5条，分别是招苏台河、寇河、二道河、柴河、汎河。境内市属大中小型水
库94座，省属水库2座。其中大型水库有清河水库、柴河水库、南城子水库和榛子岭
水库，清河水库主要负责向清河区和开原市供水，南城子水库主要负责向昌图县供水，
榛子岭水库设计无城市供水任务，主要负责向灌区供水。而其他中小型水库因受到工
程规模较小及工程供水用途的影响，也不能为铁岭市区及开发区供水；仅剩下柴河水
库可以为铁岭市银州区提供高日约10.5万t/d的水量。
2.4 各专业设计简介
2.4.1 建筑设计概况
项 目 内 容
序号
本工程建成后可以将省重点输水工程的水供入铁岭地区，有效的解
1 建筑功能
决铁岭地区日益突出的水资源短缺问题。
2 建筑特点 办公综合楼
用地面积 849㎡ 占地面积 701.21㎡
综合楼建筑
3 地下建筑面积 0㎡ 地上建筑面积 1402㎡
面积
标准层建筑面积 734.08㎡ 总建筑面积 1402㎡
4 建筑层数 地 下 0层 地 上 2层
地下部分层高
一层3.6m；
5 建筑层高
地上部分层高 办公综合楼 二层3.6m；
±0.00绝对标高 68.0m 室内外高差 450mm
6 建筑高度 基底标高 -3.1m 最大基坑深度 -3.1m
檐口高度 8.4m 建筑总高 7.65m
横轴编号 1-7轴 纵轴编号 A-F轴
7 建筑平面
横轴轴线距离 49600mm 纵轴轴线距离 14800mm
17铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
项 目 内 容
序号
8 防火等级 地上二级
9 外墙保温 XPS保温板（B1级）
10 屋面保温 阻燃型挤塑聚苯板（B1级）
檐口 浅灰色真石漆
外墙 棕黄色真石漆喷方格（刷黑色底漆）
细石混凝土+水泥砂浆；
屋面
11 外装修
外门：咖啡色断桥铝合金保温门 内门：成品装饰
门窗 木门及防火门。内外窗均采用咖啡色断桥铝合金
单框三玻保温窗
隔墙
（一）卫生间，厨房采用金属板吊棚
（二）电气相关房间，会议室、走廊门厅采用矿
顶棚 棉板吊顶。
（三）二层办公室采用石膏板吊棚
（四）其他房间采用刷环保型乳胶漆
（一）综合楼：
1、首层：地砖地面
地面 2、中控室、通讯机房防静电静止楼面；
3、卫生间，厨房防滑地砖楼面；
（一）乳胶漆墙面（除电气相关，卫生间厨房）
12 室内装修
（二）电气相关墙面刮腻子涂料墙面
（三）卫生间，厨房高级釉墙面
内墙
非承重墙体非承重粉煤灰空心砌块砌筑，厚度
300，耐火极限为4h
外围护墙采用非承重轻质砌块
成品甲级门、成品乙级防火门、断桥铝合金保温
门（采用安全玻璃，门上安装自动闭门器）、装
饰木门（单扇平开，双扇平开）
门窗
断桥铝合金保温窗（单框三玻）断桥铝合金保温
窗（单框三玻，消防救援窗），铝合金推拉窗
（单框单玻）
楼梯 花岗岩石板
屋面防水为II级，为叠合板屋面。
13 防水 屋面防水
屋面防水做法为SBS改性沥青聚脂胎防水卷材一
18铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
项 目 内 容
序号
道，厚度为4mm。
在室内地坪下60mm处做20厚1:2水泥砂浆内加
5%防水剂的防潮层。室内地坪标高变化处防潮层
应重叠搭接，并在有高低差埋土一侧的墙身做20
14 防潮 墙身防潮层
厚1：2水泥砂浆防潮层。墙身防潮层在室内地坪
60处为钢筋混凝土构造或下为砌石构造时可不
做。
序号 项 目 内 容
本工程建成后可以将省重点输水工程的水供入铁岭地区，有效的解
1 建筑功能
决铁岭地区日益突出的水资源短缺问题。
2 建筑特点 净水车间
用地面积
7683.27㎡
净水车间建
3 地下建筑面积 0㎡ 地上建筑面积 5215.64㎡
筑面积
5215.64
标准层建筑面积 总建筑面积 7683.28㎡
㎡
4 建筑层数 地 下 0层 地 上 2层
地下部分层高
一层5.1m；
5 建筑层高
地上部分层高 净水车间 二层4.5m；
±0.00绝对标高 68.3m 室内外高差 300mm
6 建筑高度 基底标高 -2.5m 最大基坑深度 -5.25m
檐口高度 15.4m 建筑总高 16.5m
横轴编号 1-7轴 纵轴编号 A-F轴
7 建筑平面
横轴轴线距离 48000mm 纵轴轴线距离 93000mm
1、本工程建筑耐火等级为二级，生产的火灾危险性分类为戊类(无
8 防火等级
爆炸危险性)，建筑层数为二层，每层为一个防火分区。
聚苯乙烯泡沫板（聚苯乙烯泡沫板60mm＋水泥砂浆 20mm）
9 外墙保温
岩棉板（岩棉板60mm＋水泥砂浆 20mm）
玻璃棉板、毡（玻璃棉板、毡(成品网架板)）
10 屋面保温
聚苯乙烯泡沫板（聚苯乙烯泡沫板120mm＋水泥砂浆 20mm）
檐口 浅灰色真石漆
11 外装修
外墙 浅灰色真石漆喷出方格（黑色真石漆底漆）
19铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项 目 内 容
本工程屋面防水等级为II级,屋面防水采用SBS
屋面 改性沥青卷材,具体构造有关技术要求见节点详
图。
本工程的外窗采用单框双玻塑钢窗,双玻间空气层
厚度为10毫米;门用玻璃采用安全玻璃。推拉窗
门窗
须设防脱落装置,窗台高度低于900mm时,须设不
锈钢护窗栏杆。
低压配电间及控制室与其他房间内隔墙均为防
隔墙 火墙，防火墙采用200厚加气混凝土砌块（实
体）墙，耐火极限4小时。
顶棚 涂料顶棚、铝合金顶棚
防滑地砖地面、防滑地砖地面（带防水层）环氧
地面
12 室内装修 自流平地面（详见室内装修表）
内墙 涂料墙面、釉面砖墙面（详见室内装修表）
单框双玻断桥铝平开窗铝合金援救窗（易击
门窗 碎）、地面固定窗固定玻璃窗（钢化玻璃12厚）
楼梯 花岗岩石板
本工程屋面防水等级为II级,屋面防水
13 防水 屋面防水 采用SBS改性沥青卷材,具体构造有关
技术要求见节点详图。
墙身防潮层设于-0.06标高处，用1:2
水泥砂浆（加水泥重5%防水剂）抹面
14 防潮 墙身防潮层 厚20mm,
当-0.06米处设有基础圈梁或承墙梁可
不设防潮层。
序号 项 目 内 容
本工程建成后可以将省重点输水工程的水供入铁岭地区，有效的解
1 建筑功能
决铁岭地区日益突出的水资源短缺问题。
2 建筑特点 稳压配水间
占地面积
246㎡
稳压配水间
3
地下建筑面积 0㎡ 地上建筑面积 246.49㎡
建筑面积
标准层建筑面积 246.49㎡ 总建筑面积 503㎡
20铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项 目 内 容
4 建筑层数 地 下 0层 地 上 2层
地下部分层高
一层5.1m；
5 建筑层高
地上部分层高 稳压井 二层4.8m；
±0.00绝对标高 68.3m 室内外高差 300mm
6 建筑高度 基底标高 -3.9m 最大基坑深度 -4.0m
檐口高度 9.9m 建筑总高 10.8m
横轴编号 A-D轴 纵轴编号 1-4轴
7 建筑平面
横轴轴线距离 15300mm 纵轴轴线距离 15300mm
8 防火等级 地上二级，设一个防火分区，设1部疏散楼梯
9 外墙保温 B1级保温
10 屋面保温 阻燃型挤塑聚苯板（B1级）
檐口 浅灰色真石漆
外墙 米黄色真石漆喷出方格（刷黑色底漆）
屋面 屋面为预制双T板屋面。
1 外门采用成品防盗保温门;外窗均采用咖啡色
门窗 塑钢单框双玻保温窗，塑钢保温窗（消防救援
窗）
顶棚 刷环保型乳胶漆
11 装修
地面 地砖地面
内墙 乳胶漆墙面
窗玻璃为透明玻璃,且可见光透射比不应小于0.4.
玻璃均采用LOW-E透明玻璃。塑钢保温窗（单框
门窗
双玻）
成品保温防盗门
楼梯 花岗岩石板
屋面防水等级为II级屋面防水做法为SBS改性沥
13 防水 屋面防水
青聚脂胎防水卷材一道,厚度为4mm
墙身防潮层设于-0.06标高处，用1:2水泥砂浆
14 防潮 墙身防潮层 （加水泥重5%防水剂）抹面厚20mm,
当-0.06米处设有基础圈梁或承墙梁可不设防潮层
21铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项 目 内 容
本工程建成后可以将省重点输水工程的水供入铁岭地区，有效的解
1 建筑功能
决铁岭地区日益突出的水资源短缺问题。
22铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项 目 内 容
2 建筑特点 加氯加药间
占地面积
716.8㎡
加氯加药间
3
地下建筑面积 0㎡ 地上建筑面积 246.49㎡
建筑面积
标准层建筑面积 246.49㎡ 总建筑面积 726.53㎡
4 建筑层数 地 下 0层 地 上 1层
地下部分层高
一层6.6m；
5 建筑层高
地上部分层高 加氯加药间
±0.00绝对标高 68.3m 室内外高差 300mm
6 建筑高度 基底标高 -3.0m 最大基坑深度 -3.1m
檐口高度 6.3m 建筑总高 7.2m
横轴编号 A-C轴 纵轴编号 1-9轴
7 建筑平面
横轴轴线距离 16000mm 纵轴轴线距离 44800mm
8 防火等级 地上二级
9 外墙保温 XPS保温板80mm厚B1级保温
4屋面保温材料选用XPS保温板，表观密度不小于25公斤/立方
10 屋面保温
米，，
檐口 浅灰色真石漆
外墙 砖红色真石漆喷出方格刷黑色底漆
屋面为预应力空心板平屋面，屋面防水做法为SBS
屋面
改性沥青聚脂胎防水卷材一道,厚度不小于4mm。
11 外装修 外窗采用隔热断桥铝合金窗，玻璃均采用LOW-E
透明玻璃，单块面积大于1.5m 的窗玻璃以及铝合
门窗 金外平开带框玻璃门均需采用符合GB9963规定的
钢化玻璃。门为防火门，成品门，防盗门，外门
窗气密性能为6级，保温性能为7级。
电气室房间隔墙为防火隔墙，防火隔墙采用非承
隔墙 重蒸压粉煤灰硅酸盐砌块砌筑，厚度200，耐火极
限为4h。
12 室内装修 顶棚 涂料顶棚，纸面石膏板吊顶，铝合金条板吊顶
配电室、值班室地面为防滑地砖地面，卫生间地
地面 面为防滑地砖地面（有防水层） 其余防腐地砖
（楼）地面，不发火地面为高锰酸钾室地面
23铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项 目 内 容
内墙 刮腻子涂料墙面、面砖内墙面（有防水层）
窗玻璃为透明玻璃,且可见光透射比不应小于
门窗 0.4。
楼梯 花岗石板饰面台阶
屋面防水做法为SBS改性沥青聚脂胎防水卷材一
13 防水 屋面防水
道,厚度不小于4mm。
墙身防潮层设于-0.06标高处，用1:2水泥砂浆
（加水泥重5%防水剂）抹面厚20mm,
14 防潮 墙身防潮层
当-0.06米处设有基础圈梁或承墙梁可不设防潮
层。
序号 项 目 内 容
本工程建成后可以将省重点输水工程的水供入铁岭地区，有效的解
1 建筑功能
决铁岭地区日益突出的水资源短缺问题。
2 建筑特点 附属用房
占地面积
254.56㎡
附属用房建
3
地下建筑面积 0㎡ 地上建筑面积 254.56㎡
筑面积
标准层建筑面积 254.56㎡ 总建筑面积 259.68㎡
4 建筑层数 地 下 0层 地 上 1层
地下部分层高
一层4.8m
5 建筑层高
地上部分层高 附属用房
±0.00绝对标高 68.3m 室内外高差 300mm
6 建筑高度 基底标高 -2.8m 最大基坑深度 -2.9m
檐口高度 4.5m 建筑总高 5.4m
横轴编号 A-C轴 纵轴编号 1-5轴
7 建筑平面
横轴轴线距离 17200mm 纵轴轴线距离 14800mm
8 防火等级 二级
9 外墙保温 XPS板80mm厚，燃烧性能级别B1级
10 屋面保温 阻燃型挤塑聚苯板（B1级）
檐口 浅灰色真石漆
11 装修
外墙 米黄色真石漆喷出方格刷黑色底漆
24铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项 目 内 容
屋面 预应力空心板平屋面
成品上划门、成品防盗门、装饰木门、塑钢窗
门窗
（单框双玻）消防救援窗（单框双玻塑钢窗）
顶棚 乳胶漆顶棚、铝合金条板吊顶（卫生间顶棚）
细石混凝土地面、防滑地砖地面（值班室）、防
地面
滑地砖地面有防水层（换热设备间、卫生间）
乳胶漆内墙面、面砖内墙面（有防水层，卫生
内墙
间）
楼梯 花岗石板饰面台阶
电气室房间隔墙为防火隔墙，防火隔墙采用非承
隔墙 重蒸压粉煤灰硅酸盐砌块砌筑，厚度200，耐火极
限为4h
屋屋面防水做法为SBS改性沥青聚脂胎防水卷材
13 防水 屋面防水
一道,厚度不小于4mm。
在室内地坪下60mm处做20厚1:2水泥砂浆内加
5%防水剂的防潮层,用1:2水泥砂浆（加水泥重5%
防水剂）抹面厚20mm,室内地坪标高变化处防潮层
14 防潮 墙身防潮层 应重叠搭接，并在有高低差埋土一侧的墙身做20
厚1：2水泥砂浆防潮层。
墙身防潮层在室内地坪下60处为钢筋混凝土构
造，或下为砌石构造时可不做。
序号 项 目 内 容
本工程建成后可以将省重点输水工程的水供入铁岭地区，有效的解
1 建筑功能
决铁岭地区日益突出的水资源短缺问题。
2 建筑特点 污泥处理间
占地面积
1140㎡
3 建筑面积
地下建筑面积 0㎡ 地上建筑面积 1515㎡
标准层建筑面积 1333㎡ 总建筑面积 1515㎡
4 建筑层数 地 下 0层 地 上 2层
地下部分层高
地上1层（建筑
5 建筑层高 主体），局部二
地上部分层高 污泥脱水间
层
25铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项 目 内 容
±0.00绝对标高 68.3m 室内外高差 300mm
6 建筑高度 基底标高 -3.1m 最大基坑深度 -3.2m
檐口高度 13.5m 建筑总高 13.8m
横轴编号 A-F轴 纵轴编号 1-9轴
7 建筑平面
横轴轴线距离 49200mm 纵轴轴线距离 27100mm
8 防火等级 二级
9 外墙保温 燃型挤塑聚苯板（B1级）,厚度80mm
10 屋面保温 屋面保温采用阻燃型挤塑聚苯板（B1级），厚度130mm
檐口 浅灰色真石漆
外墙 米黄色真石漆喷出方格刷黑色底漆
屋面
外门采用成品钢木大门内门为成品装饰木门及防
门窗
11 装修 火门。内外窗均采用咖啡色塑钢单框双玻保温窗
顶棚 配电间为涂料顶棚
地面 地砖地面
内墙 乳胶漆墙面
楼梯 花岗石板饰面台阶
电气室房间隔墙为防火隔墙，防火隔墙采用非承
12 内墙 隔墙 重蒸压粉煤灰硅酸盐砌块砌筑，厚度200，耐火极
限为4h
屋面防水做法为SBS改性沥青聚脂胎防水卷材一
13 防水 屋面防水
道,厚度为4mm
在室内地坪下60mm处做20厚1:2水泥砂浆内加
5%防水剂的防潮层。室内地坪标高变化处防潮层
14 防潮 墙身防潮层 应重叠搭接，并在有高低差埋土一侧的墙身做20
厚1：2水泥砂浆防潮层。墙身防潮层在室内地坪
60处为钢筋混凝土构造或下为砌石构造时可不做
序号 项 目 内 容
本工程建成后可以将省重点输水工程的水供入铁岭地区，有效的解
1 建筑功能
决铁岭地区日益突出的水资源短缺问题。
2 建筑特点 泵房及配电间
占地面积
3 建筑面积 639㎡
地下建筑面积 299㎡ 地上建筑面积 493㎡
26铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项 目 内 容
标准层建筑面积 493㎡ 总建筑面积 792㎡
4 建筑层数 地 下 1层 地 上 1层
地下部分层高 1层 4.4m
地上1层（建筑
5 建筑层高
地上部分层高 泵房及配电间 主体）
±0.00绝对标高 68.3m 室内外高差 300mm
6 建筑高度 基底标高 -5.7m 最大基坑深度 -5.7m
檐口高度 7.8m 建筑总高 8.7m
横轴编号 A-E轴 纵轴编号 1-12轴
7 建筑平面
横轴轴线距离 55120mm 纵轴轴线距离 13770mm
8 防火等级 建筑耐火等级为二级,泵房地下部分建筑耐火等级为一级
9 外墙保温 B1级保温
10 屋面保温 燃型挤塑聚苯板采（B1级）
檐口 浅灰色真石漆
外墙 米黄色真石漆喷出方格刷黑色底漆
屋面 预应力混凝土板屋面
外门采用咖啡色铝合金保温门;内门为成品装饰木
门窗 门及防火门。内外窗均采用咖啡色塑钢单框双玻
保温窗
电气房间刷环保型乳胶漆、卫生间为铝合金吊顶
11 装修 顶棚
泵房地下部分房间、楼梯间涂料顶棚
泵房一层及地下楼地面为涂料地面，配电间地面
地面 为地砖地面，卫生间地面为防滑地砖地面，控制
室为防静电地板楼面
乳胶漆墙面、泵房地下部分及电气间，楼梯间为
内墙
刮腻子涂料墙面、卫生间内墙为高级釉面砖
楼梯 花岗石板饰面台阶
电气室房间隔墙为防火隔墙，防火隔墙采用非承
12 隔墙 重蒸压粉煤灰硅酸盐砌块砌筑，厚度200，耐火极
限为4h
屋面防水做法为SBS改性沥青聚脂胎防水卷材一
13 防水 屋面防水
道,厚度为4mm。
在室内地坪下60mm处做20厚1:2水泥砂浆内加
14 防潮 墙身防潮层 5%防水剂的防潮层。室内地坪标高变化处防潮层
应重叠搭接，并在有高低差埋土一侧的墙身做20
27铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项 目 内 容
厚1：2水泥砂浆防潮层。墙身防潮层在室内地坪
60处为钢筋混凝土构造或下为砌石构造时可不做
2.4.2 结构设计概况
序号 项 目 内 容
净水车间为桩基础，综合楼为柱下独立基
础，附属用房为柱下条形基础，稳压配水间
为柱下条形基础，加氯加药间为柱下条形基
基础形式
础，污泥处理间为柱下条形基础，清水池为
抗拔桩，污泥浓缩池、反冲洗回收水池、泵
1 结构形式
房及配电间为筏板基础
主体结构形式 框架结构
稳压配水间为双T板，加氯加药间、附属用
屋盖结构形式 房为预应力空心板平屋面，综合楼为叠合板
屋面，泵房及配电间为预应力混凝土板屋面
稳压配水间：③层粉质黏土
净水车间：⑤-1层圆砾混合土
清水池：③层粉质黏土
加氯加药间：②层粉质黏土
基底面岩性 泵房及配电间：②层粉质黏土
污泥浓缩间：②层粉质黏土
回收水池及污泥池：④层粉质黏土
综合楼：②层粉质黏土
2 土质、水位
附属用房：②层粉质黏土
勘察期间地下水位高程为66.0～68.0m，地
下水位较高，拟建厂区地坪高程68.0m，存
地下水位 在基础抗浮问题，根据地形地貌和当地地下
水调查情况，建议抗浮水位采用67.5m。
对钢筋混凝土结构中钢筋腐蚀性，水中C1含
地下水水质
量为微。
地基形式 天然地基
泵房及配电间:地基承载特征值为fak不得低
3 地基 于为110kPa
地基承载力（kpa）
附属用房：地基承载特征值为fak不得低于
为110kPa
28铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项 目 内 容
加氯加药间：地基承载特征值为fak不得低
于为110kPa
警卫室：地基承载特征值为fak不得低于为
110kPa
综合楼：地基承载特征值fak=110kPa
稳压配水间：地基承载特征值fak=90kPa
污泥处理间：地基承载特征值fak=110kPa
清水池：地基承载力特征值90KPa
净水车间：地基承载力特征值fak=110kPa
污泥调节池、反冲洗回收池：承载力建议值
为105kPa，换填完成不小于130kpa
垫层 C15混凝土100厚，池内回填垫层为 C20
基础 混凝土：基础混凝土强度等级为 C30，，
地下室挡土墙C30P6混凝土，内墙C30混凝
墙体
混凝土强度 土。
4
等级 柱、梁、板 框架梁、柱、楼板、雨篷为 C30。
地沟、设备基础、进户井为 C25。雨篷、女
设备基础等 儿墙等外露构件及地下构件混凝土的抗冻强
度等级为 F200。
设防烈度 7度，净水车间8度
5 抗震设计
抗震类别 本工程抗震设防类别为乙类
钢筋采用HPB300、HRB400级钢，符号∅为
钢筋等级 HPB300级钢，符号∅为HRB400级钢。
抗震等级为一、二、三级的框架和斜撑构件
(含梯段),其纵向受力钢筋采用普通钢筋
6 钢筋类别 时，钢筋的抗拉强度实测值与屈服强度实测
值的比值不应小于1.25；钢筋的屈服强度实
抗震钢筋
测值与屈服强度标准值的比值不应大于1.3;
且钢筋在最大拉力下的总伸长率实测值不应
小于9%.钢筋的强度标准值应具有不小于
95% 的保证率。
∅级钢之间为E4303，其余用E50（不锈钢采
焊条 用不锈钢焊条）,预埋件锚筋、吊钩严禁采
7 连接形式 用冷加工钢筋。
受力钢筋的绑扎搭接接头应相互错开，钢筋
搭接绑扎
绑扎搭接接头连接区段长度为 1.3倍搭接长
29铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项 目 内 容
度，同一连接区段内，受力钢筋搭接接头面
积百分率不得超过 25%
底板下层筋为50mm，底板上层为50mm，壁板
底板（mm）
内层为40mm
柱（mm） 柱为35mm
8 钢筋保护层 梁（mm） 梁为35mm
壁板内层为40mm,壁板外层为40mm，顶板下
板（mm） 层为30mm，顶板上层为30mm，预制板为
25mm
一般可采用∅6～∅8@1000mmx1000mm，梅花
形布置。马镫筋：水池底板上下层钢筋之间
9 池壁拉筋 要求
网设置马凳筋， 规格由施工单位确定，一
般可采用∅16@1000mmx1000mm，梅花形布置
楼梯结构形
10 混凝土整体现浇式
式
综合楼；标高±0.000以下采用MU15烧结普通砖，M7.5水泥砂浆砌
筑.标高±0.000以上采用MU7.5混凝土空心砌块，M7.5混合砂浆砌
筑.砌筑砂浆要求使用预拌砂浆
净水车间：±0.000以下及其它与水土直接接触部分墙体采用MU20
实心混凝土砖、 M10水泥砂浆砌筑；±0.000以上墙体采用 KP1型
多孔砖（重度 ≤12.5KN/m3），强度 MU7.5、采用 M7.5混合
砂浆砌筑。砌体施工质量控制等级为 B级。
稳压配水间：标高±0.000以下采用MU15烧结普通砖，M7.5水泥砂
浆砌筑.标高±0.000以下采用MU15烧结普通砖，M7.5水泥砂浆砌
筑.
污泥处理间：标高±0.000以下采用MU15烧结普通砖，M7.5水泥砂
11 二次结构
浆砌筑.标高±0.000以上采用蒸压粉煤灰硅酸盐砌块，M7.5混合
砂浆砌筑.
加氯加药间：标高±0.000以下采用MU15烧结普通砖，M7.5水泥砂
浆砌筑.标高±0.000以上采用蒸压粉煤灰硅酸盐砌块墙，M7.5混
合砂浆砌筑.
附属用房：标高±0.000以下采用MU15烧结普通砖，M7.5水泥砂浆
砌筑.标高±0.000以上采用蒸压粉煤灰硅酸盐砌块墙，M7.5混合
砂浆砌筑.
泵房及配电间：标高±0.000以下采用MU15烧结普通砖，M7.5水泥
砂浆砌筑.标高±0.000以上采用蒸压粉煤灰硅酸盐砌块墙，M7.5
混合砂浆砌筑.
30铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项 目 内 容
综合楼：环境类别：与土接触结构、外露阳台、女儿墙为二b类，
室内为二a类，其它为三类
净水车间：室内为二 a类，室外为二 b类
稳压配水间：与土接触结构、女儿墙为二b类，室内为二a类.
污泥处理间：与土接触结构、女儿墙为二b类，室内为二a类
混凝土结构 加氯加药间：与土接触结构、女儿墙为二b类，室内为二a类，其
12
环境类别 它为三类
附属用房：与土接触结构、女儿墙为二b类，室内为一类，其它为
三类
泵房及配电间：与土接触结构、女儿墙为二b类，室内为一类，其
它为三类
清水池：二a,二b类
13 后浇带 无
2.4.3 机电设计概况
31铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项 目 设计说明要求 施工做法 备注
1直埋管道应使用成品保温管
道，
2管道阀门的选用：管道连接采
用焊接连接方式焊缝坡口和焊
接质量应符合相关施工验收规
范的规定。弯头、三通管件应
采用加强弯头和加强三通。弯
头采用压制弯头，弯头的壁厚
不应小于管道壁厚.
3管道阀门的选用：DN≤40，采
厂区热媒为燃气锅炉间集中提
用铜制球阀，DN＞40，采用球
供的热水。热媒参数为
墨铸铁对夹式蝶阀，阀门公称
80/60°C。室外管网为直埋敷设,
压力1.6MPa,
采暖 管道覆土厚度为1200mm.，直埋
管道系统的排气和泄水：在管
系统 供热管道坡度为0.003，除特殊
道系统中，每逢管段的最低点
标注，沿道路敷设的管道，距路
应设置泄水管DN25。泄水管设
建 边1米，管道入户前均设采暖入
在采暖入户井室内，泄水管出
筑
户装置井
给 口接至积水坑处。每逢管段的
排
1 最高点应设置排气管，并配置
水
及 相应的阀门，管径DN25。
供
管道入户前均设采暖入户装置
暖
井，井室结构参照国标05S502
第89页施工，井室内阀门及附
件参照国标辽2009T907施工安
装。为达到管网的水力平衡，
在各采暖入户的回水管上装设
自力式压差控制阀。
1.给水干管采用PE钢塑复合压
力管，热熔连接，工作压力
1.0Mpa。支管为PPR盘管,专用
生活水源由本净水厂给水泵房后
曲线弹性管件,热熔连接，工作
室给 出水管供给，给水系统不分
压力1.0Mpa。
排水 区,2．本建筑共设一个给水入
2.PP-R管、钢塑复合管和所采
系统 口，给水入口处设水表，置于室
用管材的管件应使用同一厂家
外给水检查井内。
产品。
3.排水系统采用PPI型双壁消音
排水系统，立管选用双壁消音
32铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项 目 设计说明要求 施工做法 备注
管，横管采用普通双壁排水
管，接入立管管件采用DRF消音
管件，横管管件可选用DTS管件
进行连接。排出管采用离心排
水铸铁管，法兰连接。
管道连接采用焊接连接方式，
焊缝坡口和焊接质量应符合相
管道
关施工验收规范的规定。弯
入户
头、三通管件应采用加强弯头
前均
和加强三通。弯头采用压制弯
设采
头，弯头的壁厚不应小于管道
暖入
壁厚.
户装
管道阀门的选用：管道阀门的
置
选用：DN≤40，采用铜制球
井，
阀，DN＞40，采用球墨铸铁对
厂区热媒为燃气锅炉间集中提供 井室
夹式蝶阀，阀门公称压力
的热水。热媒参数为80/60°C。 结构
1.6MPa,
室外管网为直埋敷设,管道覆土厚 参照
管道系统的排气和泄水：在管
度为1200mm.直埋供热管道坡度 国标
道系统中，每逢管段的最低点
为0.003，除特殊标注，沿道路 05S5
应设置泄水管DN25。泄水管设
室内 敷设的管道，距路边1米。直埋 02第
在采暖入户井室内，泄水管出
供暖 管道应使用成品保温管道，管道 89页
口接至积水坑处。每逢管段的
系统 及管件应符合《城镇供热直埋热 施
最高点应设置排气管，并配置
水管道技术规程CJJ/T81-2013》 工，
相应的阀门，管径DN25。
和《高密度聚乙烯外护管硬质聚 井室
管道入户前均设采暖入户装置
氨酯泡沫塑料预制直埋保温管及 内阀
井，为达到管网的水力平衡，
管件》GB/T29047-2012的要 门及
在各采暖入户的回水管上装设
求 。 附件
自力式压差控制阀。
参照
直埋管道的施工要求 :直埋管
国标
道及其附件，如三通、弯头、
辽
大小头等应选用由专业生产厂
2009
生产的成品。
T907
直埋管道的保温结构在工厂加
施工
工制作时，管段两端应留200-
安
250mm的不保温管段接头，以便
装。
现场组焊，安装组焊完毕并在
水压试验合格后，对接头处在
33铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项 目 设计说明要求 施工做法 备注
现场用模塑法发泡做好保温结
构。
直埋管道在安装前应清除内壁
的锈皮及管内的砂土杂物。
室外给水管网 无 无
室外排水管网 无 无
建筑饮用水供应系统 无 无
2.4.4 室外工程设计简介
项 目 内 容
序号
1 构筑物 无
2 园林 无
3 道路 无
4 各专业室外管井 无
2.5 现场条件
序号 项 目 内 容
1 场地现状 场地平整，现已开始进行开槽及基础施工
2 水接驳 已接驳
3 电接驳 已接驳
4 测量控制点 已交接
5 热力接驳 无
6 通讯接驳 无
7 燃气接驳 无
2.6 承包任务划分
2.6.1 承揽项目划分
序号 划 分 范 围 承 揽 项 目 内 容
范家屯净水厂内单体的土建、水暖、电气、装饰等施
1 总承包方自施
工图纸中包含的内容
2 建设单位直接发包 无
3 专业分承包方 无
2.6.2 工程物资、设备采购划分
序号 划 分 范 围 物 资、设 备 内 容
1 总承包方采购 所有工程材料
34铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 划 分 范 围 物 资、设 备 内 容
2 建设单位自行采购 无
3 分承包方采购 无
2.7 典型平面图、立面图、剖面图
表2.7-1 项目典型平面图（一）
35铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
表2.7-2 项目典型平面图（二）

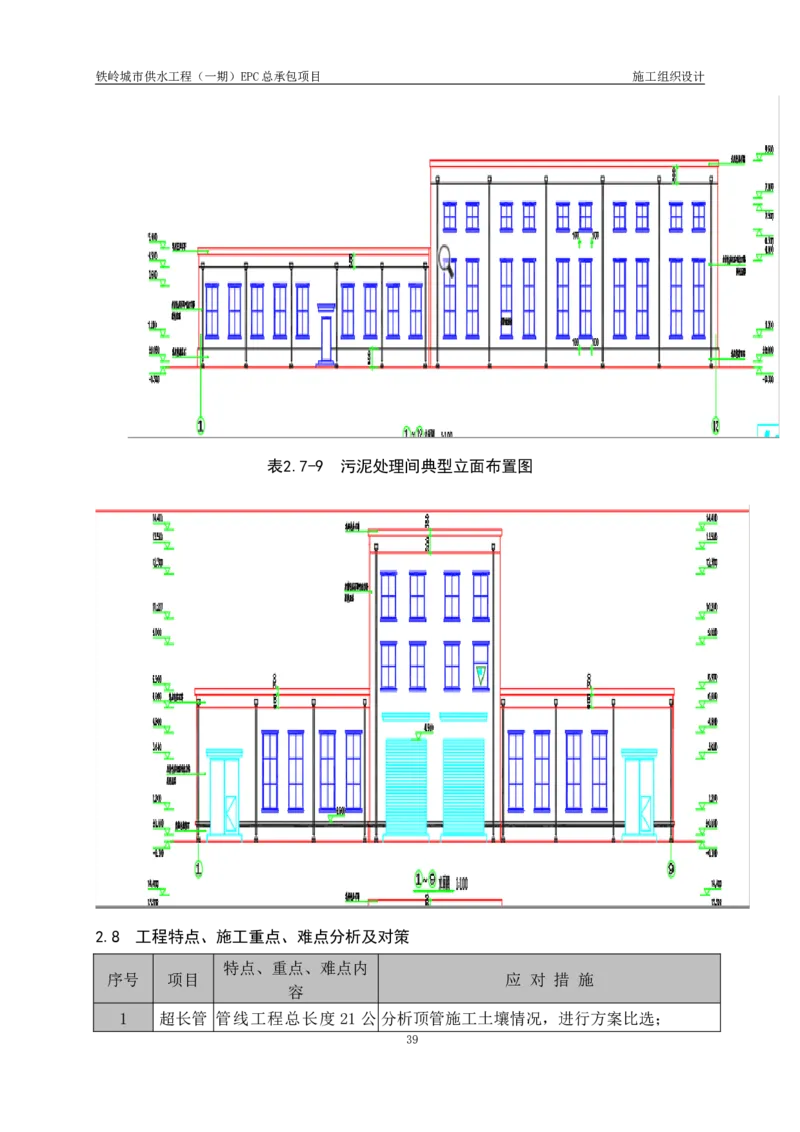

表2.7-3 综合楼典型立面图
表2.7-4 净水车间典型立面图
36铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
表2.7-5 净水车间典型刨面图
37铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
表2.7-6 稳压间典型立面图
表2.7-7 加氯加药间典型立面图
表2.7-8 泵房及配电间典型立面图
38铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
表2.7-9 污泥处理间典型立面布置图
2.8 工程特点、施工重点、难点分析及对策
特点、重点、难点内
序号 项目 应 对 措 施
容
1 超长管 管线工程总长度 21 公分析顶管施工土壤情况，进行方案比选；
39铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
特点、重点、难点内
序号 项目 应 对 措 施
容
BIM可视化工艺交底；远距离数字化管理；
虚拟施工,调整小半径线路顶进过程顶管机姿
里，分别经过河流、 态，保证曲线段顶管高效精准施工。
铁路、高速、国道等
特殊区域。存在曲线
线工况 段顶管作业、围堰施
复杂 工 内 容 ， 施 工 难 度
大，精度要求高，场
区外作业，管理难度
大。
深化设计，出具洞口精准预留图纸，指导施
工；增加预埋套管定位钢筋；加快安装效率，
本工程预埋件数量众
保证施工质量。
多；体量最大的净水
车间预埋件、预埋套
预留预
管数量多达3.6万个；
2 埋数量
预埋件及预埋套管精
多
准安装困难，浇筑混
凝土时，套管易出现
跑位现象。
分析顶管施工土壤情况，进行方案比选；BIM可
厂区内有二十种工艺 视化工艺交底；远距离数字化管理；虚拟施工,
管线，并行但标高不调整小半径线路顶进过程顶管机姿态，保证曲
同；多重交叉现象严线段顶管高效精准施工。
综合管 重。
3 网布置 单体内大量设备安装
困难 工程，安装及检修空
间小、且图纸中未明
确设备基础尺寸及配
筋
大面积 网 架 轴 线 面 积 4464通过BIM施工模拟将高空构件散拼优化为高空小
4
钢网架 ㎡，网架跨度 48 米，单元散拼，加快施工进度；
40铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
特点、重点、难点内
序号 项目 应 对 措 施
容
BIM+三维扫描助推钢网架精准施工。
长度 93 米，跨度大、
面积大；
网 架 安 装 高 度 10.3
施工 米，支点少，安装高
度高；
高空施工测量监测和
精度控制难度大。
进场前主动与市政、交管政府部门取得联系、
备案、办齐各项手续，施工过程中随时保持联
系，加强沟通。
成立交通组织机构，由主管生产的执行经理担
任交通疏导组长，由生产经理担任副组长，配
置 2 名交通疏解员，为使交通组织方案全面落
实、责任到人。协调有关单位、人员之间的关
系，检查处理有关交通组织等有关问题。
施工路段期间安排人员担任交通协管员，24小
范家屯净水厂位于102
时轮班指挥交通。协管员应着反光衣，佩戴值
国道旁边200处，四周
解决道 勤袖章，手拿红旗。其主要职责是对施工单位
5 只有一条102道路，工
路交通 违章作业，影响交通安全的行为进行监督和制
程场地狭小，主干道
止，配合交管部门做好交通、安全维护等工
宽度
作。
与当交通部门联系，现场设规范的施工预告
牌，交通导向指示牌，减速指示牌，地面交通
走向指示线等，夜间悬挂交通指示灯。
工程施工的原因阻断交通，影响出行的，我司
根据实际情况，设置满足影响范围内居民和单
位出行需要的安全便道，以确保车辆、行人方
便、安全出行。如遇恶劣天气应设专人值班，
确保行人及车辆安全。
优化塔吊布置，使塔吊的覆盖区域在满足施工
优化塔 施工场地小，需布置
6 要求之外，尽可能减少对红线外覆盖区域。
吊布置 三台塔吊，
争创安 本工程为辽宁省重点 成立以项目经理为组长，安全总监为副组长的
7
全文明 项目，为主要检查项安全文明施工管理小组，领导监督现场的安全
41铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
特点、重点、难点内
序号 项目 应 对 措 施
容
文明施工。
建立完善各项管理制度。
与所有施工单位签订安全文明施工管理协议，
督促各施工单位提高管理意识。
样板工 杜绝各类伤害及伤亡事件的发生。
目
地 大力提高所有入场人员的安全意识。
严格按各项规范要求组织施工，杜绝违章指
挥，违章作业。
按国家、行业及我司的要求布置现场，达到各
项指标要求 。
项目经理为绿色施工第一责任人，负责绿色施
工的组织实施及目标实现，并指定绿色施工管
理人员和监督人员，在施工过程中实时监控，
做好绿色施工。
编制专项绿色施工方案，按我司有关规定进行
审批。包括环境保护措施、节材措施、节水措
施、节能措施、节地与施工用地保护措施。
在绿色施工过程中对整个施工过程实施动态管
理，加强对施工策划、施工准备、材料采购、
现场施工、工程验收等各阶段的管理和监督。
城 市 环 境 可 持 续 发
结合工程项目的特点，有针对性地对绿色施工
绿色环 展，绿色环保，绿色
8 作相应的宣传，通过宣传营造绿色施工的氛
保施工 施 工 是 本 工 程 的 重
围。
点。
定期对职工进行绿色施工知识培训，增强职工
绿色施工意识。
采用的新技术、新设备、新材料与新工艺，在
施工方案中制订施工防尘、防毒、防辐射等职
业危害的措施，保障施工人员的长期职业健
康。
根据实际场地合理布置施工现场，保护生活及
办公区不受施工活动的有害影响。施工现场建
立卫生急救、保健防疫制度，在安全事故和疾
病疫情出现时提供及时救助。
长螺旋 长螺旋钻孔管内泵压 制定详细的施工方案，采取严格的安全措施。
9 钻孔管 混凝土灌注桩安全施工人的劳动保护用品必须佩带齐全有效。
内泵压 工是本工程的重点 加强工人的安全意识教育。
42铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
特点、重点、难点内
序号 项目 应 对 措 施
容
严格按方案组织施工，施工期间安排安全巡逻
混凝土
员及技术员巡逻施工现场。
灌注桩
夜间非施工时间封闭孔桩施工现场并设置警示
管理
灯。
统一管理装饰、机电、弱电、各专项工程，进
行综合控制方案的编制，编制总体控制计划，
室内装 对每个专业的每工序的插入时间、相互配合工
室 内 装 饰 装 修 做 法
10 饰装修 作内容、程序等进行严格的界定。
多，管理是重点
施工 配备足够的成品保护人员，分区域分楼层对精
装区域统一进行封闭管理，负责每工序交接之
间的成品保护验收检查、责任界定。
本工程外墙饰面基本全是外墙高级涂料（真石
漆）。
为有效的保证工期，制定完善的施工进度计
划。
室外装 大面积外墙高级涂料本工程的外墙做法为岩棉保温板外侧加网格布
11
饰 施工 抹灰外刮腻子两遍，最后分两次涂刷真石漆，
为保证工程质量，保证各项材料经复试及检测
合格方可使用。
根据每施工区域的工程量配置足够的涂刷人
员。
提前做好各系统的单项调试及联合调试，为验
收做好准备工作。
督促各专业队伍及时整理移交各项工程技术资
料，统一整理组卷，进行工程资料预验收。
按验收计划，及时进行各分项、分部的检验及
各专项
验收工作。
验收、 各分部分项的专项检
正式签订保修合同，提供工程维保服务；及时
12 竣工验 验及验收。工程整体
提交工程竣工资料及使用技术指导文档。
收、清 竣工移交。
组织专业队伍编制相应技术文档及说明书，对
洁交付
物业人员进行培训，指导他们快速掌握本工程
的各系统运行。
工程营运前期，组织各专业成立运营服务组，
向业主申请在指定区域设置备件库房，减少维
保响应时间。
第三章 施工部署
43铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
3.1 施工管理目标
管理方针：服务业主，服从监理，尊重设计，科学管理，保护环境，珍爱生命，
用我们的承诺和智慧雕塑时代的艺术品。
3.1.1 工期管理目标
计划开工日期为2020 年5月10日，实际开工日期应以本工程具备开工条件，总
监理工程师签发的正式开工报告为准。
2020年12月31日全部完成土建、设备安装工程，具备试通水条件，竣工日期为
2021年6月30日，实际竣工日期应以实际竣工验收报告的日期为准
3.1.2 质量管理目标
合同质量目标：工程质量达到“合格”标准。
企业质量创优目标：结构工程质量获得项目所在地结构工程质量奖，所有单位工
程获得辽宁省优质结构奖，竣工工程达到集团“精品杯”的质量标准 ；企业质量管理
目标：单位工程一次交验合格率100%，质量事故为零。
3.1.3 安全管理目标
安全生产责任事故为零，因工死亡为零，重伤为零，无重大机械事故，无火灾、
无食物中毒、无重大治安事件和施工现场机动车交通事故发生。
3.1.4 消防管理目标
杜绝重大火灾事故及火灾伤亡事故。火警为零，火灾事故为零。
绿色施工管理目标
遵守有关环境保护的法律法规，控制废水、 噪声、扬尘、光污染、水污染及固废
的排放。施工噪声、粉尘排放、有毒有害气体排放、污水排放符合国家及当地的相关
标准和要求；废弃物分类管理回收，能源资源节约降耗。
标化工地管理目标
标化工地目标：安全生产标准化工作达标。
3.1.5 CI管理目标
中国建筑CI达标。施工现场标准化执行标准达到 B 级标准。
3.1.6 技术管理目标
在工程实施过程中，利用计算机作为主要管理手段，形成项目部内部联网，高效
运用集团的各项管理平台，使工程形象进度，质量、安全、资料信息等完全处于受控
状态，确保项目管理模式的高效运行和管理目标的全面实现。
另外，依据本工程制定科技创新目标和具体实施计划，使之建立在经济、合理、
高效的基础上，真正成为支撑项目高效运行、提高项目管理水平和实现工程质量、工
44铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
期目标的有效手段。
3.1.7 降低成本目标
通过科学的项目管理、先进的技术设备、经济合理的施工工艺、有效的组织、协
调、控制，努力使工程的成本造价得到最为有效的控制。同建设单位、设计、监理和
相关各方共同努力，优化施工组织，使工程各个环节衔接紧密，高效顺利地向前推进；
从图纸设计、材料设备选型、专业承包商的选择和现场组织、协调等各个方面，提出
合理化建议和方案，加强“过程”、“程序”和“环节”控制，避免不必要的拆改、
浪费，尽最大能力减少和节约工程成本，使建设单位的投资发挥最佳的效益和效果。
3.1.8 党群建设目标
党群建设目标：完成《项目党群工作目标责任书》、《公司党群业务系统创优指
标分解表》及公司要求。
3.1.9 员工关爱目标
员工关爱目标：建设职工书屋，年度文体类活动 4 次。
3.1.10 形象目标
为公司做样板工程，为建设单位创精品工程，为社会树形象工程。
3.2 总体组织机构
3.2.1 组织机构图
3.2.2 岗位职责
45铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
项目管理机构由项目核心担当体、领导班子、专业责任部门组成。由经验丰富的
施工技术管理人员组成项目部的骨干，项目经理部统一部署。
3.2.3 部门职能
项目核心担当体（领导班子）由项目经理、商务经理、总工程师、生产经理组成。
项目经理是公司法人代表在项目上的委托代表，根据授权在项目上执行党和国家
的方针、政策、企业规章制度和各项管理规定，领导项目的全面工作，对本工程质量
及安全施工全过程负责。
岗 位 名
职 责
称
1、项目经理是编制施工组织设计的第一责任人，项目经理负责主持施工组织
设计的编写；为工程的总负责人，是整个项目的决策者，对本工程的质量、安
全、进度、文明施工及资金控制等负责；全面主持项目执行机构的日常工作；
2、项目实施过程的全职组织者和指挥者；
3、负责对项目施工技术方案（除规范规定由企业技术负责人审批的方案外）
的审批
4、组织编制项目质量保证计划、安全文明施工组织管理方案并督促落实工
作；
5、组织编制项目执行机构的劳资分配制度和其他管理制度；
6、组织编制项目实施的各类进度计划、预算、报表；
项目经理
7、组织项目实施的各类劳务和供应商的选择工作；
8、根据公司的授权，处理项目实施中的重大紧急事件，并及时向公司报告；
9、拟订项目执行机构组织和人员配置，提请公司聘任或解聘项目主要岗位人
员；
10、具体负责项目质量、工期、安全目标的管理监督工作；
11、决定项目的各种奖励分配方案并报公司备案；
12、负责与建设单位、监理、设计等的协调和沟通的组织领导工作；
13、管理商务部、财务部和物资部的工作；
14、组织和领导工程创优工作；
15、负责工程的竣工交验工作。
1、协助项目经理管理和领导技术、质量工作；
2、组织相关部门和人员参与与建设单位、监理或设计方等就施工方案、技
术、设计、质量等方面的问题的会议、讨论或磋商；
3、负责组织相关人员编写施工组织设计；是编制施工技术方案和质量策划方
总工程师
案的第一责任人，负责组织编制施工技术方案和质量策划方案；
4、参与施工组织设计、重大技术方案的编制并负责审核、把关；协助项目经
理承担技术质量指标；
5、组织进度计划的编制并监督落实，负责土建与机电安装工作之间在进度安
46铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
岗 位 名
职 责
称
排方面的配合和协调；
6、参与劳务队伍选择，负责专业劳务技术方案的审核工作；
7、主持项目质量策划和质量创优工作，并督促技术方案和施工组织设计主要
内容的落实工作；
8、对新技术、新工艺和新材料在本工程的推广和使用进行指导并把关；
9、协助项目领导和组织创优工作；
10、竣工图、竣工资料、技术总结等工作的指导和把关；
11、负责组织对工人和劳务队伍的岗前培训工作并审查培训效果；
12、技术部经理协助、配合总工程师进行上述工作。
1、施工现场全面生产管理工作的领导者、组织与指挥者，主管工程部和安全
部的工作；
2、参与编制项目质量、环境、职业安全与健康体系管理计划，并领导整合体
系的现场贯彻实施；
3、参与编制施工组织设计、施工技术方案和技术措施等技术管理文件，领导
现场贯彻实施；
4、参与编制总进度计划及年度、阶段计划，领导编制月、周、日生产计划，
组织贯彻实施进度计划；
生产经理 5、负责与建设单位、监理等相关方的现场协调工作，负责生产要素的现场配
置和管理，负责机电、土建交叉作业的综合平衡工作，确保工程顺利进行；
6、对项目安全生产负直接领导责任，组织落实施工现场环境保护、文明施
工、安全生产和CI形象管理；牵头组织安全创优和CI达标工作；
7、组织现场施工质量保证资料的编制工作；
8、组织新技术、新产品、新材料、新工艺的现场应用；
9、具体负责协调生产资源支持服务的落实工作。
10、参与项目结构验收及竣工验收工作；参与项目制造成本实施计划的编制与
分析工作。
1、主管项目商务、物资工作；
2、认真研究、分析合同条款，参与与建设单位合同谈判；
3、负责对项目经理部有关人员进行合同交底工作，并组织项目人员的合同学
习；
4、组织编制分供和劳务合同，主持项目合同评审工作；
商务经理
5、参与分承包方和分供方的选择，组织编制分承包方和分供方招标文件，组
织项目经理部有关分项工程招标工作；
6、负责项目经营报价、进度款结算及工程竣工结算；负责编制对建设单位的
请款单、劳务队伍的结算单，并进行审核、确认。
7、掌握施工动态，负责及时组织和办理索赔签证工作，及时收回费用；
47铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
岗 位 名
职 责
称
8、参与公司的预算制造成本会议，负责编制项目预算制造成本实施计划并负
责检查计划的落实；
9、负责期间成本分析及工程成本分析；
10、负责审定技术部编制的物资采购供应计划和分承包方编制的物资需用计
划；
11、负责分供方和分承包方报价审核；负责分供方和分承包方合同签订和合同
管理工作；负责分供方和分承包方结算工作；
12、负责项目办公费，业务招待费，项目管理费及消费基金的控制使用。
1、主管项目机电工程部工作；
2、负责机电安装施工生产的全面指挥和协调工作；
3、负责机电安装各专业技术管理工作，负责授权范围内机电施工方案的审核
与审批，并配合总工程师完成项目技术工作实施纲要；
4、组织编制项目机电安装施工方案、专项施工技术措施和工序设计；领导机
电施工图深化设计工作；领导机电各专业的技术交底工作；
5、配合总工程师编制施工进度总计划、阶段计划；配合生产经理编制月计
划；
6、负责协助总工程师引进有实用价值的新技术、新材料、新工艺、新设备并
推广应用；
7、主管机电安装质量管理工作，领导组织有关工程质量问题和质量事故的调
查与处理工作；
机电负责人 8、参与编制项目质量、环境、职业安全健康体系管理计划，负责三大管理体
系在机电方面的贯彻实施工作；
9、协助商务经理，进行机电安装分承包方的策划、选择；负责对机电分承包
方的管理、考核；负责组织机电部、商务部对机电物资设备的选型、招标采
购。
10、参与组织大型机械设备的验收工作，确保机电设备设施的安全运行；协助
生产经理，做好现场安全生产、文明施工和CI形象管理工作；
11、牵头编制机电物资采购计划，审批机电分承包方物资需用计划；策划和参
与机电设备、物资采购招标工作；
12、协助商务经理参与项目制造成本实施计划的编制与分析工作；负责机电制
造成本计划的实施；
13、领导机电施工质量保证资料的编制工作；
14、牵头组织电梯、消防验收工作；参与项目竣工验收工作。
1、在项目总工指导下，负责项目质量监督、质量管理、创优评奖和ISO9000
质量负责人 贯标工作；
2、负责管理项目质量检检小组的工作，实施项目过程中工程质量的质检工
48铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
岗 位 名
职 责
称
作，并与政府质量监督对口工作；
3、负责管理落实质量记录的整理存档工作，协助项目总工程师进行竣工资料
的编制工作；
4、负责编制项目质量保证计划并负责监督实施、过程控制、日常管理；
5、负责项目全员质量保证体系和质量方针的培训教育工作；
6、负责分部分项工程工序质量检查和质量评定工作；
7、参与相关劳务队伍和供应商的选择和日常管理工作；
8、负责质量目标的分解落实，编制质量奖惩责任制度并负责日常管理；
9、负责工程创优和评奖的策划、组织、资料准备和日常管理工作；
10、最终负责竣工和阶段交验技术资料和质量记录的整理、分装工作；与技术
部一道，共同负责项目阶段交验和竣工交验；
11、负责质量事故的预防和整改处理工作。
1、在项目生产经理的指导下，负责项目安全生产、文明施工和环境保护监督
管理工作；
2、参与编制安全文明施工组织管理类方案和管理制度并监督实施；
3、负责安全生产和文明施工的日常检查、监督、消除隐患等管理工作；
4、负责管理人员和进场工人安全教育工作；负责安全技术审核把关和安全交
底；负责每周的全员安全生产例会；
5、参与相关劳务商和供应商的选择和管理工作；
6、负责项目争创铁岭市安全文明标准化工地的组织和管理活动；负责安全目
安全负责人 标的分解落实和安全生产责任制的考核评比；负责开展各类安全生产竞赛和宣
传活动；
7、负责制定安全生产应急计划，保证一旦出现安全以外，能立即按规定报告
各级政府机构，保证项目施工生产的正常进行，负责准备安全事故报告；
8、负责安全生产日志和文明施工资料的收集整理工作；
9、配合行政部，做好项目对外宣传工作；
10、与行政部一道，共同负责协调周边关系，处理施工民扰和扰民问题和特殊
交通运输问题等；
11、协助项目经理实施与后方资源的支持和配合。
1、在项目生产经理领导下，负责项目基础、结构、屋面、装修、机电、室外
工程的生产组织、进度计划落实、施工方案的实施、工序协调、质量控制等工
作；
工程部 2、参与编制项目质量保证计划、各类施工技术方案、安全文明施工组织管理
类方案；机电工程师负责编制机电类施工技术方案。
3、负责具体组织和完成项目开工前期现场准备工作，包括各类临设；
4、参与进度计划的编制，负责职责范围内的进度计划的细化和落实工作；
49铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
岗 位 名
职 责
称
5、参与相关劳务队伍的选择工作；
6、协助安全文明施工、质量体系运行和争创质量奖工作；
7、协助技术部，编制职责范围内工程的物资需求计划；
8、负责填写施工日志，协助技术部的技术资料收集整理工作；参与项目阶段
交验和竣工交验；
9、负责职责范围内工程劳务队伍现场施上的管理控制工作和与建设单位、监
理工程师联系进行分部分项工程的检查；
10、协助项目生产经理实施与后方生产资源的支持和配合。
1、具体负责现场总平面的布置方案及其调整方案；
2、参与相关劳务队伍和供应商的选择工作；
3、负责编制工程的物资需求计划；
科技部
4、负责技术资料收集整理工作，项目阶段交验和竣工交验；
5、协助总工实施与联系后方技术力量和资源的支持和配合；
6负责新技术、新材料、新工艺在本项目的推广应用和科技成果的总结工作；
7、负责工程创优和评奖活动；
1、协助项目总工程师工作，负责项目施工的技术及质量工作；
2、参与编制项目质量保证计划。负责机电工程外的各类土建施工方案的编制
工作；协助机电部编制机电安装工程施工方案；
质量部
3、具体负责测量技术方案的编制工作；负责测量仪器的使用及维护保养，负
责控制点维护工作，负责测量的日常工作；
4、对进场的材料进行质量检验和验收；
5、协助安全文明施工、质量体系运行和争创质量奖工作；
1、在项目商务经理领导下，在招投标阶段，主要协助项目商务经理实施投标
经济文件准备、项目合同、经营事务；
2、具体负责项目预算成本的编制和成本控制工作；负责项目物资设备的采购
和供应工作
3、具体负责本项目劳务队伍招标文件的编制工作；具体负责项目物资采购计
划、进场计划和统计工作
4、具体负责劳务队伍、供应商的选择工作；具体负责本项目物资采购招标文
商务管理部
件的编制工作和供应商的选择工作；负责供应商的日常管理工作；
5、参与项目质量保证计划的编制工作；主持商务部编制开支预算和资金计
划；
6、具体负责与建设单位和劳务队伍的结算工作，编制项目月度请款、劳务队
伍付款文件；
7、具体负责项目合同管理、造价确定以及二次经营等事务的日常工作；
8、与财务部一道，负责准备竣工决算报告以及经理部的解散和清算工作；
50铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
岗 位 名
职 责
称
9、在项目商务经理的领导下，具体负责项目财务和税收
10、负责进口物资的检验、报关、清关业务
11、具体负责项目资金计划和各类财务报表的编制工作；
12、具体负责本项目保函、保险、信用证的办理和日常管理；
13、参与劳务队伍和供应商的选择工作；
14、具体负责银行业务和合法纳税业务，包括协助物资采购部的进口纳税业
务；及时准确地为施工生产部门提供呈报建设单位和监理工程师审批的各类材
料样品。
15、具体负责工程款的收支工作；具体负责与后方采购供应支持的协调联系工
作；
16、配合行政管理部，负责工资奖金发放工作；
17、配合商务部成本控制工作和准备竣工决算报告；具体负责竣工时库存物资
的善后处理；
1、是项目安全生产工作的监督检查部门，行使项目安全生产的监督、检查职
权。监督、检查、监督项目领导全面贯彻执行国家、政府、上级主管部门的各
项安全生产法律法规、标准规范、规程、制度等。
2、协助项目经理开展各项安全生产活动，监督项目安全生产保证体系的正常
运转。全员贯彻国家“安全第一，预防为主，综合治理”安全生产方针；
3、定期向项目安全生产领导小组汇报安全情况，通报安全信息，及时传达项
目安全决策，并监督实施。
4、督促、监控危险性较大部位施工严格按照专项施工方案执行，对超过一定
危险性较大的工程，要做到旁站监督；
安全管理部 5、组织、指导项目劳务队伍单位安全机构和安全人员开展各项业务工作，定
期进行项目安全测评；
6、参与组织施工现场危险源识别工作，负责对辨识出的重大危险源进行告
知；
7、负责对新进场的工人进行岗前三级安全教育，审核特种作业人员证件，定
期进行培训教育，督促持证上岗；
8、开展安全检查，及时制止违章行为，对重大事故隐患、严重违章指挥和违
章作业，有权下令停工；
9、组织参与生产安全事故应急救援预案，负责安全生产事故报告、统计和分
析，建立事故档案。
1、在项目经理领导下，具体负责项目人事、劳资、办公、固定资产、对外公
关宣传（包括招投标阶段）等行政事务；
综合办公室
2、具体负责人事用工和劳资分配制度的编制工作并负责日常管理工作；
3、在商务、财务协助下，具体建立负责内部固定资产的采购、登记造册和日
51铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
岗 位 名
职 责
称
常管理工作；
4、具体负责办公制度的编制和日常管理；负责办公用品的采购发放，交通车
辆管理，文件传递和存档等；
具体负责对外公关和宣传接待组织工作；
5、负责办理登记注册工作并配合相关部门进行解散清算工作；
6、具体负责项目安全保卫工作；
7、具体负责施工现场以及与本工程实施有关的加工、基地、驻地等场所的保
安措施的制定、保安人员的配备和管理以及监督落实工作；
8、有贵宾参观现场时协助相关部门实施特别保卫工作；
9、现场交通管理和指挥工作；
10、现场人员、车辆出入管理工作；
3.3 主要实物工程量
项目名称 单位 数量
钢筋 t 3374
混凝土 m³ 27816
土方开挖 m³ 31068
回填土 m³ 28318
结构 屋面防水 ㎡ 903
屋面保温板 ㎡ 903
地下室外墙保温板 ㎡ 509
套筒 个 18218
砌块 m³ 4121
防水房间防水 ㎡ 1588
地面防潮层 ㎡ 2516
外墙保温 ㎡ 3316
水泥砂浆地面 ㎡ 926
混凝土地面 m³ 205
楼地面 橡胶地板地面 ㎡ 672
花岗岩地面 ㎡ 1640
装饰装修
地砖地面 ㎡ 1944
内墙抹灰 ㎡ 1103
内墙大白 ㎡ 1142
墙面 内墙乳胶漆 ㎡ 9017
内墙面砖墙面 ㎡ 1919
外墙抹灰 ㎡ 1192
52铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
项目名称 单位 数量
外墙涂料 ㎡ 1192
腻子树脂乳胶天棚 ㎡ 200
防火门、平开夹板
㎡ 100
门窗 门、防盗门
铝合金窗 ㎡ 198
备注：以上工程量为计划量，以清单为准。最终结算据实计量。
3.4 总体施工安排
3.4.1 总体施工顺序
根据合同文件、施工图纸以及类似工程的施工经验，本工程±0以下照整体布局情
况我司拟定：现场按照整体布局情况划分为一区（净水车间、加氯加药间、稳压配水
间）、二区（综合楼、附属用房、清水池）三区（反冲洗及污泥调节池、污泥处理间、
泵房及配电间）三个施工区域。由于本项目现场施工场地狭小，受场地限制，三个区
域有序分阶段组织施工，应业主要求，今年范家屯净水厂具备试水条件。我司计划投
入充足的机械、设备、劳动力，模板、架料等周转物资、材料，满足施工需求。
1 总体施工流程图
53铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
2 结构施工流程
1) 基坑部分：定位放线→基坑开挖→钎探、验槽→混凝土垫层→基础底板、基础
梁钢筋绑扎及专业配管→墙柱插筋→基础模板支设→基础混凝土浇筑→混凝土养护→
墙、柱钢筋绑扎→止水钢板安装→墙、柱模板支设→墙、柱混凝土浇筑→梁板钢筋绑
扎及专业配管→梁板混凝土浇筑→外墙、顶板防水→肥槽回填。
2) 长螺旋钻孔管内泵压混凝土灌注桩基础部分：场区平整→定位放线→长螺旋钻
孔管内泵压混凝土灌注桩施工→桩间土清除→破桩头→基础梁施工→回填土。
3) 地上主体结构施工流程
弹线→墙、柱施工（钢筋、模板、混凝土）→梁、板施工（梁、板模板→梁、板
钢筋→专业预埋管→混凝土）→楼梯施工（模板→钢筋→混凝土）→围护墙及隔墙砌
筑。
54铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
3 卫生间
水电管线穿楼板→地面找平层、泛水→防水层→闭水试验→防水保护层→地砖→
二次闭水试验→墙面及顶棚装修。
4 室内装修工程
墙、顶抹灰、腻子及吊顶龙骨、专业安装→吊顶→门窗安装→地面→涂料、油漆
→竣工清扫。
5 屋面及外立面装修工程
屋面找平层→屋面找坡层→屋面保温层→屋面找平层→屋面防水→防水保护层
立窗框→外墙保温、腻子涂料→玻璃安装、窗安装→清理打胶→脚手架拆除→台
阶散水等→清理。
6 采暖系统
安装准备、预留预埋→预制加工→卡架安装→干管安装→立管安装→立管安装→
采暖器具安装→试压、冲洗→防腐、保温→调试。
7 消防系统
安装准备、预留预埋→干管安装→立管安装→喷洒分层干管消火栓及支管安装→
节流装置安装→管道试压→喷洒头支管安装（系统综合试压、及冲洗）。
8 给排水系统
安装准备（预留、预埋；管道加工制作；支吊架加工制作）→套管、支吊架安装
→管道、设备及附件安装→孔洞处理→打压及闭水试验→管道冲洗、通水→管道刷漆、
保温→系统调试→竣工验收
9 设备安装
进场设备开箱检查→基础复核、放线→吊装就位→基座安装→就位、安装→附属
仪器安装→电动机空机试运转→机组调试→机组空载试运行→负荷试运转→联合试运
转→联动调试→竣工验收。
装修阶段划分为外墙作业区、内装修作业区、外檐作业区三个区域，组织同步流水作
业。确定内外两条主线，外主线为外檐屋面及外墙保温、涂料作业，内主线为装修作
业及设备安装、二次深化设计施工。抓住关键线路缩短工期为消防验收创造条件。
3.4.2 施工区域、流水段划分及流水顺序
施工总体流水
三个施工区域流水段划分为，一区（净水车间、加氯加药间、稳压配水间）细划
分为3个段。二区（综合楼、附属用房、清水池）三区（反冲洗及污泥调节池、污泥
处理间、泵房及配电间）细划分为3个段。施工流水段见下图：
55铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
±0结构施工流水段划分
三个施工区域流水段划分为，一区（综合楼、加氯加药间、稳压配水间、附属用
房），细分为4个段，二区（净水车间、污泥处理间、清水池）细分为 3个段，三区
（反冲洗及污泥调节池、泵房及配电间）细划分为3个段。施工流水段见下图
地上结构施工分区段
三个施工区域流水段划分为，一区（综合楼、加氯加药间、稳压配水间、附属用
房），细分为4个段，二区（净水车间、污泥处理间、清水池）细分为 3个段，三区
56铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
（反冲洗及污泥调节池、泵房及配电间）细划分为3个段。施工流水段见下图
待每个区段的主体结构施工完成即插入砌筑工程。若跨越冬季，为保证工程质量
则砌筑工程安排在年后和冬施后进行。
每个区段的主体及砌筑完成进行门窗框安装，首先进行外墙抹灰施工，随即施工
外墙保温。
内装饰于内墙抹灰完毕，分区段、分层进行顶棚、墙面及地面施工。
室外管线及台阶散水坡道等零星工程待脚手架拆除完毕及外立面施工完成后施工。
3.5 施工总进度计划
3.5.1 总工期目标
将按照“安全、环保、创新、高质量、低成本、团结合作”的指导思想搞好本工
程的全面施工和管理。按照先地下，后地上；先结构，后围护；先主体，后装修；先
土建，后专业的总体施工顺序原则进行部署。
根据本工程所具有的：场地狭小、工期紧（含冬雨季）、施工难度高、质量要求
高等特点，我司将制定合理严谨的施工进度计划、有针对性的施工方案和管理措施，
发挥我司多年来的施工管理经验，运用先进成熟、科学合理的施工工艺、方法，精心
组织施工，为建设单位提供满意的服务。
本工程计划开工时间2020年05月15日，计划竣工时间2021年6月30日，总工
期416天。详见施工总进度计划横道图、施工总进度计划网络图。
57铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
3.5.2 关键节点控制时间
针对本工程，将来在施工阶段，我司将按照以下几个原则来进行施工部署：
该工程工序多、难点多，在施工阶段必然需要设定一条施工关键线路
1、确定关键线路 作为整个项目的重点，从工期、质量管理上予以高度重视。目前来
看，基础、结构及装饰施工是整个项目的重点和关键施工线路。
项目实施需综合考虑建筑使用要求，故将坚持长期性、阶段性、适用
2、施工总平面布 性、灵活性及可改造性兼顾的原则，科学合理布置施工临设、运输道
置 路、临水、临电等，立足紧凑性和可移换性，做到投入最低，收效最
大，经济适用。
拟定2020年5月10日开工，2021年6月30日竣工实际开工日期应以
本工程具备开工条件，总监理工程师签发的正式开工报告为准。
3、工期部署
。根据要求工期及工程形象进度，排除季节性对施工的影响，应在冬
初及冬末合理安排工序。
根据工程特点及周边环境条件，综合考虑工程工期、质量、劳动力、
4、空间部署——
材料、机械、设施等资源投入情况，组织分阶段分重点进行施工。施
平面分区、段，立
工期间，平面分区、段，流水施工，各专业交叉作业。合理组织，保
体交叉施工
证施工的连续性、均衡性、节奏性。
（1）项目管理班子——选派有类似工程经验的专业管理人员，组成优
5、施工资源部署 秀的项目管理团队。
——考虑资源合理 （2）财力——为本工程设立专用账户，专款专用。确保工程资金有效
配置，按需均衡配 利用。
置。 （3）机械设备——合理选择、布置运输机械，以保证有效利用。
（4）材料——合理配备各种施工物资、材料等，以保证顺利进行。
6、采用科学、先 针对工程的施工难点，高质量要求，将采用科学、先进的施工工艺和
进的施工方法 施工方法，合理控制、协调各施工专业的进行。
序号 工序名称 开始时间 完成时间
1 净水车间 2020年5月20日 2021年4月15日
1.1 滤池、沉淀池 2020年5月20日 2020年8月27日
58铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
1.2 车间工程 2020年8月10日 2020年9月24日
1.3 屋面工程 2020年9月16日 2020年11月5日
1.4 设备安装及调试 2020年9月5日 2020年12月21日
1.5 装饰装修工程 2020年10月22日 2021年4月15日
2 稳压配水间 2020年5月28日 2021年5月15日
2.1 池体结构工程 2020年6月18日 2020年8月18日
2.2 框架结构工程 2020年8月19日 2020年10月21日
2.3 装饰装修工程 2020年10月22日 2021年5月15日
3 加氯加药间 2020年6月1日 2020年10月25日
3.1 主体结构 2020年7月10日 2020年8月9日
3.2 装饰装修工程 2020年8月24日 2020年10月25日
3.3 设备安装 2020年9月9日 2020年11月9日
4 附属用房 2020年6月8日 2020年10月6日
4.1 框架结构工程 2020年7月11日 2020年8月27日
4.2 装饰装修工程 2020年8月28日 2020年10月6日
4.3 燃气锅炉安装 2020年9月16日 2020年10月31日
污泥调节池及反冲洗回收水
5 2020年6月9日 2020年10月14日
池
5.1 池体混凝土浇筑 2020年7月17日 2020年9月8日
5.2 满水试验 2020年10月7日 2020年10月12日
5.3 设备安装及调试 2020年10月15日 2020年11月30日
6 污泥浓缩间 2020年6月11日 2021年4月30日
池体混凝土浇筑（含满水试
6.1 2020年6月11日 2020年8月18日
验）
6.2 框架结构工程 2020年8月19日 2020年10月17日
6.3 设备安装及调试 2020年10月23日 2020年12月25日
6.4 装饰装修工程 2020年12月5日 2021年4月30日
7 清水池 2020年6月15日 2020年11月4日
7.1 池体工程 2020年6月15日 2020年9月28日
7.2 管道安装 2020年9月28日 2020年10月26日
7.3 满水试验 2020年10月27日 2020年11月2日
8 泵房及配电间 2020年7月26日 2020年10月26日
8.1 主体结构 2020年7月26日 2020年9月12日
8.2 装饰装修工程 2020年9月29日 2020年10月26日
59铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
9 综合楼 2020年6月8日 2020年11月4日
9.1 主体结构工程 2020年7月4日 2020年8月14日
9.2 砌砖抹灰及装饰装修工程 2020年8月15日 2020年11月4日
9.3 自动化系统安装及调试 2020年10月1日 2020年12月30日
10 警卫室 2020年7月28日 2020年9月25日
厂区工艺管线（上下水、供
11 2020年9月1日 2020年11月30日
暖、供电、消防等）
12 厂区工艺管线阀门安装 2020年10月1日 2020年12月15日
13 净水厂联动调试 2021年1月1日 2021年5月30日
14 场区永久供电系统 2021年3月1日 2021年4月30日
15 场区道路、照明 2021年4月1日 2021年5月31日
16 场区绿化 2021年4月1日 2021年5月31日
17 场区视频监控系统安装 2021年3月25日 2021年4月30日
18 联合验收 2021年6月1日 2021年6月30日
19 经济开发区配水厂 2020年6月15日 2020年10月18日
20 东北城配水厂 2020年7月6日 2020年10月29日
3.6 总体资源配置
构件、配件、加工品、材料采购的分工，应包括建设单位自行采购范围、总包采
购范围以及分承包方采购范围。分供方的选择是影响工程质量的重要因素，因此对采
购的原则应加以明确。
3.6.1 主要工程材料及进场计划
序号 材料 规格 进场时间 备注
1 套筒 φ16-32 2020年6月1日 随工程进度
2 砌块 2020年9月10日 随工程进度
3 混凝土 C15-C45 2020年5月23日 随工程进度
4 钢筋 一级-三级 2020年5月23日 随工程进度
防火门、平开夹板门、防
5 门 2020年9月30日 随工程进度
盗门
6 屋面防水 SBS防水卷材 2020年9月30日 随工程进度
7 屋面保温板 120厚XPS板 2020年9月30日 随工程进度
8 外墙保温板 100厚岩棉保温板 2020年9月30日 随工程进度
9 花岗岩 规格按图纸 2020年9月30日 随工程进度
10 地砖 釉面砖、防滑砖 2020年9月10日 随工程进度
11 扶手、栏杆 按图纸 2020年10月20日 随工程进度
60铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 材料 规格 进场时间 备注
12 铝合金窗 按图纸 2020年7月1日 随工程进度
13 外墙涂料 按图纸 2020年7月10日 随工程进度
14 大白 按图纸 2020年10月1日 随工程进度
15 乳胶漆 按图纸 2020年8月5日 随工程进度
3.6.2 主要周转材料及进场计划
序号 名称 材料选型及规格 投入时间 用途
1 多层板 15mm厚 2020.05.25-2020.11.30 结构施工
2 轮扣架 F48×3.5 2020.05.25-2020.11.30 梁板支撑体系
3 顶托 0~600mm 2020.05.25-2020.11.30 梁板支撑体系
4 钢管 F48×3.5 2020.04.12-2020.08.30 外脚手架
5 2020.05.25-2020.11.30 模板主龙骨
6 扣件 2020.04.12-2020.8.30 外维护架
7 木方 50×80mm 2020.05.25-2020.11.30 梁板支撑体系
8 M14对拉螺栓 1100mm 2020.05.25-2020. 11.30 模板支撑
700mm（止水螺 地下室外墙模
9 M14对拉螺栓 2020.05.25-2020. 11.30
杆） 板支撑
10 阻燃防水布 2020.05.20-2021.6.10 雨季覆盖
11 安全网 密目 2020.05.25-2020. 11.30 安全围护
12 安全网 其他 2020.05.25-2020. 11.30 安全围护
操作层
13 跳板 250*50*4000mm 2020.05.25-2020. 11.30
安全防护
3.6.3 主要小型施工机械及设备机场计划
表3.6-1 土建结构施工拟投入的主要小型施工机械设备计划表
额定功
序号 机械/设备名称 型号规格 数量 进场时间 率 用于施工部位 备注
（KW）
1 交流电焊机 BX3-500-2 4 2020.5 30 基础、主体
2 直螺纹套丝机 CABR/M 2 2020.5 3 基础、主体
3 钢筋切断机 Ф40 3 2020.5 7.5 基础、主体
4 钢筋弯曲机 WJ40 8 2020.5 3 基础、主体
61铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
额定功
序号 机械/设备名称 型号规格 数量 进场时间 率 用于施工部位 备注
（KW）
5 钢筋调直机 GT3/9 2 2020.5 11 基础、主体
6 砂轮切割机 Y90L-2 2 2020.5 3 基础、主体
7 平板振捣器 PZ-50 2 2020.5 3 基础、主体
8 振捣器 Φ50 4 2020.5 1.5 基础、主体
9 振捣棒 Φ50 6 2020.5 1.5 基础、主体
10 木工圆锯 MT500 2 2020.5 6 基础、主体
11 手电锯 W-2.5/5D 4 2020.5 1 基础、主体
12 手电钻 4 2020.5 1 基础、主体
表3.6-2 装饰装修施工拟投入的主要小型施工机械设备计划表
机械或设备 额定功率
序号 型号规格 数量 进场时间 用于施工部位 备注
名称 （KW）
1 砂轮切割机 Ф400 4 2020.10 3 装修施工
2 气泵 JIZ-SD05 4 2020.10 3 装修施工
3 电圆锯 5008B 4 2020.10 1.4 装修施工
4 角磨机 9523NB 6 2020.10 0.54 装修施工
5 电锤 TE-15 4 2020.10 0.65 装修施工
电动自动螺
6 FD-788HV 4 2020.10 0.5 装修施工
丝钻
7 手电钻 JIZ-ZD-10A 6 2020.10 0.43 装修施工
8 手提式电刨 1900B 6 2020.10 0.58 装修施工
9 曲线锯 T101AD 4 2020.10 0.28 装修施工
10 电焊机 BX6-120 4 2020.10 30 装修施工
11 型材切割机 JIG-SDG-350 4 2020.10 1.25 装修施工
12 搅拌机 350 3 2020.7 4.2 砌筑、抹灰
表3.6-3 机电预留预埋拟投入的主要小型施工机械设备计划表
机械或设备 额定功率
序号 型号规格 数量 进场时间 用于施工部位 备注
名称 （KW）
1 电动套丝机 2 2020.6 0.7 机电施工
电动液压煨
2 2 2020.6 1.5 机电施工
弯机
3 液压开孔机 2 2020.6 机电施工
4 手电钻 Ф6-Ф12 4 2020.6 0.3 机电施工
62铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
机械或设备 额定功率
序号 型号规格 数量 进场时间 用于施工部位 备注
名称 （KW）
5 电锤 Ф8-Ф25 4 2020.6 0.6 机电施工
绝缘摇表、
6 2 2020.6 机电施工
万用表
交直流电焊
7 2 2020.6 30 机电施工
机
8 接地摇表 2 2020.6 机电施工
手动套丝
9 2 2020.6 机电施工
机、案子
10 手动弯管器 3 2020.6 机电施工
11 砂轮切割机 3 2020.6 3 机电施工
12 台钻 2 2020.6 机电施工
13 气焊设备 2 2020.6 机电施工
表3.6-4 大型机械选择
设备名称 型号 技术参数 单位 数量 进场时间
序号
1 汽车吊 25T 台 2 2020年5月
2 混凝土泵 汽车泵 臂长48-58米 辆 若干 2020年5月
3 反铲挖土机 220型 台 1 2020年5月
4 反铲挖土机 80型 台 2 2020年5月
5 渣土运输车辆 25m³ 辆 16 2020年5月
6 反铲挖土机 260 台 1 2020年5月
7 龙工850铲 台 1 2020年5月
8 后八轮随车吊 台 1 2020年5月
2020年6月
9 塔吊 6011 台 3
22
3.6.4 劳动力配置计划
劳动力投入计划
2020年 2021年
工种
5月 6月 7月 8月 9月 10月 11月 12月 1月 2月 3月 4月 5月 6月
63铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
劳动力投入计划
测量人员 2 6 6 6 6 6 6 6 2 2 2 2 2 0
临电电工 6 8 8 8 8 8 8 8 4 4 4 4 4 4
防水人员 0 12 12 12 12 0 0 0 0 0 0 0 0 0
钢筋工 6 72 72 72 72 72 36 12 0 0 0 0 0 0
木工 20 60 60 60 60 60 30 8 0 0 0 0 0 0
混凝土工 8 16 16 16 12 12 6 0 0 0 0 0 0 0
焊工 0 0 12 12 12 8 8 2 0 0 0 0 0 0
架子工 10 24 24 24 24 24 12 8 0 0 0 0 0 0
塔司 0 6 6 6 6 6 6 0 0 0 0 0 0 0
信号工 0 3 3 3 3 3 3 0 0 0 0 0 0 0
瓦工 0 6 8 30 30 30 30 30 0 0 0 0 0 0
抹灰 0 10 12 28 28 28 28 28 0 0 0 0 0 0
保温 0 0 0 0 24 24 24 0 0 0 0 0 0 0
镶贴瓦工 0 0 0 0 12 12 12 6 6 6 6 6 6 0
装修木工 0 0 0 0 10 10 10 0 0 0 0 0 0 0
油工 0 0 0 0 8 8 8 0 0 0 0 0 0 0
门窗安装工 0 0 0 0 10 10 0 0 0 0 0 0 0 0
电工 2 5 10 15 15 15 15 10 20 20 20 20 20 0
管工 2 6 20 30 30 30 20 10 10 10 10 10 10 0
管线安装工 0 36 36 36 36 36 36 36 6 6 6 6 6 0
合计 56 270 305 358 418 402 298 164 48 48 48 48 48 4
劳动力投入曲线图
80
70
60
50
40
30
20
10
0
5 6 7 8 9 1 1 2 1 2 3 4 5 6
2
0.
2
0.
2
0.
2
0.
2
0.
2
0.
0.
1
0.
1
2
1.
2
1.
2
1.
2
1.
2
1.
2
1.
0 0 0 0 0 0 2 2 0 0 0 0 0 0
2 2 2 2 2 2 0 0 2 2 2 2 2 2
2 2
测量人员 临电电工 防水人员 钢筋工 木工 混凝土工 焊工
架子工 塔司 信号工 瓦工 抹灰 保温 镶贴瓦工
装修木工 油工 门窗安装工 电工 管工 管线安装工
64铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
3.7 协调与配合
工程施工过程是通过建设单位、设计、监理、施工单位、劳务队伍、供应商等多
家合作完成的，如何协调组织各方的工作和管理，是能否实现工期、质量、安全、降
低成本的关键之一。因此，为了保证这些目标的实现，制定以下制度，确保将各方的
工作组织协调好。
1 制定图纸会审、图纸交底制度
在正式施工之前，项目部工程部、技术质量部和机电部的人员核对图纸，参加由
建设单位组织的图纸会审、图纸交底会，会中确定的内容形成第一份施工文件。确保
工程顺利开始。
施工过程中，设计图纸发生变更或工程技术洽商，有技术质量部及时办理变更或
洽商手续，并同意对各部门、各劳务队伍进行相应交底。
施工过程中，发现图纸问题，随时与设计单位保持有效沟通，将问题及时与设计
沟通，由设计单位出具设计变更单，以便于指导施工。
2 建立周例会制度
在每周的周二上午召开由监理主持，建设单位、施工单位等各参建方参与的周例
会，会中商讨一周的工程施工和配合情况，解决问题。若遇到急需解决的事情，可以
立即找建设单位、设计、监理商讨解决。安排协调下周的施工计划和问题解决等相关
事宜以及需要业主、监理等单位协调解决的事宜。
项目工程部每周一、三、五下午组织由项目各相关部门、专业劳务管理层参加的
生产会，会上专业劳务就上周工程完成情况、下一周的计划以及需施工单位协调解决
的问题等进行汇报；施工单位对各专业劳务上一周的进度、质量、安全、文明施工等
情况进行评价，并对下一周的部署提出要求并及时解决专业劳务提出的问题。也可根
据实际情况随机召开现场专题会等，每天下午组织进度协调会。
通过预控、过程检验、最终报验、定期教育等主要方式实现本工程的质量、安全
目标。各主要分项工程均实行样板制，样板经建设单位、监理、施工单位三方认可后，
方可进行大规模施工。
3 制定专题讨论会议制度
遇到较大问题时，建设单位、设计、监理、施工单位、相关专业劳务一起，商讨
解决。此专题讨论会不定时召开。
4 制定考察制度
项目的专业劳务、分供方要三家以上参与竞争，因此，制定考察制度，组织建设
单位、监理共同对主要专业劳务、分供方进行考察，经过综合评比，最终选定合格、
满意的专业劳务、分供方。
65铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
第四章 施工现场平面布置
4.1 现场情况说明
本工程位于范家屯净水厂厂址位于铁岭市腰堡镇，距范家屯村约300m，北侧为中
利大道，西侧200m左右为120国道，交通便利。
4.2 施工现场平面图设计布置原则
现场平面布置应充分考虑确保交通顺畅、安全生产、文明施工，减少二次搬运以
及环保等管理目标的要求，根据本工程施工用地的实际情况及建设单位对用地的具体
要求，顺利实现对现场进行科学、合理布置，同时要优先考虑现场的硬化、绿化、亮
化、环保（防尘、降燥、净化排水）及现场管理。
1 现场平面布置随着工程施工进度进行调整，阶段平面布置要与该时期的施工
重点相适应。
2 施工材料堆放均设在垂直运输机械（汽车吊）覆盖的范围内，以减少二次搬
运。
3 大、中、小型机械的布置要处于安全范围，避开高空物体打击（与主体结构
外缘不小于20米）。
4 临电电源、电线敷设要避开人员流量大的楼梯口及安全出口以及容易被坠落
物体打击的范围，电线尽量采用暗敷方式。
5 本工程应着重加强现场安全管理力度，严格按照我司的《项目安全管理手
册》进行管理。
6 本工程要重点加强环境保护和文明施工管理的力度，使工程现场永远处于整
洁、卫生、有序合理的状态，使该工程在环保、节能等方面成为一个名副其实的绿色
环保建筑。
7 控制粉尘设施排污、废弃物处理及噪声设施的布置。
8 设置便于大型运输车辆通行的现场环形道路并保证其可靠性。
9 在现场设置符合要求的标养室，标养室的尺寸为3米X6米，满足项目实际要
求。标养室采取可周转移动式（箱式房）。标养室的管理办法如下：
1) 标养室温度应控制在20±2℃，相对湿度95%以上。
2) 每个试件都必须标有编号。送试前必须认真核对编号，避免出错
3) 如发现温、湿度出现异常，应立即采取措施，并上报负责人，并作好记录。
4) 标养室应安装空调及控温、控湿装置，以保证温度、湿度在规定的范围内，
试块应放在试件架上，彼此间距为1～2㎝。
5) 标养室内应加装加湿装置，但必须保证喷出的水是雾化状态，不能将凉水直
接浇在试件上。
66铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
6) 在标养室内设置水池，为加湿装置提供循环水。
7) 建立标养室温、湿度专项记录本，指定专人负责记录，每日记 3次，时间为
7点、14点、21点，发现温度、湿度超过控制范围时，应及时调整。
8) 标养室安装双道门，两门不要直对，应错开 1m 以上，两层门距离应大于
1m，进出标养室应随手关门和帘，搬运试件最好在标养室内进行，以避免因长期开
门而引起标养室内的温差变化太大。
9) 应保持标养室内整洁，不得堆放其他杂物。
10) 实验人员在本室的停留时间不宜过长，特别是与外界温差较大时，易引起
人体不适（尤其夏季）。
11) 谢绝无关人员进入本室。
4.3 施工现场平面布置
4.3.1 基础阶段施工现场平面布置
基础阶段设置2台35t汽车吊，钢筋加工场设置3个，机电材料堆放场设置2个，
设置3个汽车泵站位，设置2个周转加料堆场。土方出土口设置于现场北侧，在现场
大门设置洗车装置。施工入口设置于现场北侧。
具体详见：附图：《基础阶段施工现场平面布置图》。
4.3.2 主体结构施工阶段施工现场平面布置
主体结构阶段设置三台6011塔吊和物料提升机一台，钢筋加工场设置3个，机电
材料场设置2个，设置3个汽车泵站位，设置个周转加料堆场。在现场北侧设置洗车
装置。施工入口设置于现场北侧。
具体详见：附图：《主体结构阶段施工现场平面布置图》。
4.3.3 装饰装修阶段施工现场平面布置
67铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
现场设置1个搅拌区域，装修材料堆场设置2个。
具体详见：附图：《装饰装修阶段施工现场平面布置图》。
4.4 临时用电布置
本项目占地面积1703平米，总建筑面积13032平米，根据《施工现场临时用电安
全技术规范》JGJ46—2005及《建筑工程施工现场供电安全规范》GB50194-2005等相
关专业规范，并结合现场实际情况，建设单位给定的变压器为1台315 KVA变压器。
变压器设置于现场西侧。
根据施工布置图，现场设置一台一级柜，一级柜主电缆选用 YLLV22-
3×185+2×95。现场设置9个二级箱，主电缆选用YLLV22-3×70+2×35，现场总设计
负荷228.97kw。
详见《临电方案》
4.5 临时用水布置
根据现场实际情况对现场11个单体建筑进行布置，保证每一栋单体都有水源，此
工程消防用水与生活用水为同一管路。管道直径经水利计算得出。
现场用水组成及管路设置
用水组成
本工程临时用水主要由消防用水、施工用水及生活用水三部分组成。施工用水主
要供混凝土养护、后期二次结构墙砌筑、装修贴墙地砖或石材板及机电安装试验用水
等，生活用水主要是卫生间用水以及现场浇洒路面用水等。消防用水为办公区及施工
现场室外消火栓用水。
系统设置
本工程消防用水与生活、生产用水共用同一管道系统。
本工程现场临时用水给水系统包括生产、生活和消防用水。水源取自建设单位给
定的取水点，
供水环网采用DN100焊接钢管沿地敷设，单体每一楼层设2个消火栓，2个水口。
每个消火栓均配备消防水带、消防水枪。现场沿道路、构件堆场、办公区均设置室外
消火栓，以满足现场防火需要。给水管进入各个单体楼后每层接生产用水点一处
（DN20),装阀门一个。
现场排水排至原有污水井内，由污水井经沉淀后排至市政管网。
详见《临水方案》
68铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
第五章 施工准备
5.1 一般性准备工作
序号 培训或交底内容 交底时间 参加时间 方式 组织单位
1 内部图纸会审 2020年6月 项目全体 书面总结 技术部
建设单位、监
2 图纸会审交底 2020年6月 书面总结 建设单位
理和施工单位
3 质量教育 每周一次 劳务人员 现场实体讲解 质量工程部
书面交底及讲 技术质量
4 方案、措施交底 施工作业前 管理人员
解 工程部
技术质量工
5 质量监控核查会 每周一次 管理人员 书面总结
程部
集中培训、现 公司相关人
6 结构施工管理讲座 每月一次 管理人员
场指导及问答 员
7 相关图集讲座 2020年7月 管理人员 讲课、考试 技术部
9 其它相关规范的学习 每半月一次 管理人员 书面总结分析 技术部
5.2 深化设计出图计划
序号 图纸类别 所在部位 完成时间 责任单位
1 设备基础 2020年7月 设备专业厂家
2 场区管线综合排布 2020年1月 机电部
3 预制屋面板深化设计 2020年1月 专业承包商
5.3 施工方案编制计划
序号 施工方案名称 完成时间 编制单位 审批单位 备注
1 塔吊施工方案 2020年6月12日 项目部 公司、监理
2 钢筋施工方案 2020年6月27日 项目部 项目部、监理
3 临电施工组织设计 2020年6月24日 项目部 公司、监理
4 混凝土施工方案 2020年6月27日 项目部 项目部、监理
5 基础施工方案 2020年6月30日 项目部 项目部、监理
6 安全防护施工方案 2020年6月28日 项目部 公司、监理
7 模板施工方案 2020年6月29日 项目部 公司、监理
8 现场临水施工方案 2020年6月26日 项目部 项目部、监理
9 机电施工组织设计 2020年7月4日 项目部 公司、监理
10 脚手架施工方案 2020年7月15日 项目部 公司、监理
13 绿色施工技术方案 2020年7月3日 项目部 公司、监理
14 土方方案 2020年6月3日 项目部 公司、监理
15 抗拔桩方案 2020年7月13日 项目部 公司、监理
16 基坑防护方案 2020年6月30日 专业公司 公司、监理
69铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 施工方案名称 完成时间 编制单位 审批单位 备注
17 机电预留预埋施工方案 2020年6月29日 项目部 项目部、监理
19 成品保护施工方案 2020年7月10日 项目部 项目部、监理
20 应急预案 2020年6月29日 项目部 项目部、监理
21 绿色施工方案 2020年7月13日 项目部 项目部、监理
22 砌筑施工方案 2020年7月10日 项目部 项目部、监理
23 机电安装方案 2020年6月27日 项目部 项目部、监理
25 抹灰施工方案 2020年7月30日 项目部 项目部、监理
26 室内装修施工方案 2020年9月30日 项目部 项目部、监理
27 外墙保温施工方案 2020年9月20日 项目部 项目部、监理
28 屋面施工方案 2020年8月22日 项目部 项目部、监理
29 外墙装饰施工方案 2020年8月30日 项目部 项目部、监理
31 机电系统整体调试方案 2020年9月23日 项目部 项目部、监理
5.4 计量器具配置计划
序号 仪器设备名称 型号规格 数量 用 途 备注
1 恒湿恒温仪 1台
2 震动台 1台
3 气泵 1台
4 实验室喷淋系统 1套 标养室
5 空调 1台
6 加热器 1套
7 试块模 若干
8 混凝土回弹仪 LeicaNA3003 1台 混凝土检测
9 塌落度筒 2个
10 台秤 S3 1台 钢筋检测
11 地秤 1台 砂浆检测
12 水平尺 0.1mm/m 1
13 游标卡尺 0.02mm/0-300 1
14 塞尺 1 质量检查
15 吊线靠尺 2
16 钢卷尺 50m 1
17 线锤 2
18 转速表 1
19 绝缘摇表 500MΩ 1
机电
20 接地电阻测试仪 ZC29B-1 1
检测
21 万用表 500型 1
22 电压表 T275-300 1
70铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 仪器设备名称 型号规格 数量 用 途 备注
23 电流表 T2 0-5-10A 1
24 温湿度仪 FYTH-1 1
25 声级计 1
环保监测
26 风速仪 1
27 湿度计 10 空气湿度
28 多功能检测尺 2 质量检查
5.5 试验、检测、设备调试计划
5.5.1 试验计划
试验 见证检
序号 取样批量原则（数量）
内容 验比例
1）组批：钢筋应按进行检查和验收，每批由同一牌号、同一炉罐
号、同一规格的钢筋组成。每批重量应不大于60t。超过60t的部
分，每增加40t（或不足40t的余数），增加一个拉伸试验试样和
钢筋 不小于
1 一个弯曲试验试样。
原材 30%
2）取样：共10个。力学性能：2个；弯曲性能：2个；尺寸及重
量偏差：5个；化学成分：1个；在切取试样时，应将钢筋端头的
500mm去掉后再切取500mm
1）组批：每种规格钢筋的接头试件不应少于3根。
2）接头的现场检验按验收批进行。同一施条件下采用同一批材料
钢筋
的同等级、同型式、同规格接头以500个为一个验收批进行检验与 不小于
2 机械
验收，不足500个也作为一个验收批。 30%
连接
3）取样：现场连续检验10个验收批抽样试件抗拉强度试验一次合
格率为100%时，验收批接头数量可扩大一倍。
钢筋 1）组批：在现浇混凝土结构中，应以300个同牌号钢筋接头作为
电渣 一批；在房屋结构中应在不超过二层楼中300个同牌号钢筋接头作 不小于
3
压力 为一批；当不足300个接头时，仍应作为一批。 30%
焊 2）取样：每批接头中随机切取3个试件做拉伸试验
1）组批：每批焊条最高量为100t；每批焊剂最高量不超过60t
2）取样：根据相关产品标准制作标准试件
钢结
熔敷金属化学成分：一个试件 不小于
5 构焊
熔敷金属拉伸试验：一个试件 30%
材
熔敷金属弯曲：一个试件
熔敷金属冲击试验：五个试件
具体详见《试验方案》
5.5.2 检测计划
71铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 检验内容 取样批量原则（数量） 见证检验比例
1 混凝土灌注桩 低应变动力检测为桩数的10% 不小于30%
对梁类、板类构件，应各抽取构件数量的2%且
不少于5个构件进行检验，当有悬挑构件时，
2 钢筋保护层 不小于30%
抽取的构件中悬挑构件所占比例均不宜小于
50%。
按批进行检测的构件，抽检数量不得少于同批
3 混凝土实体 不小于30%
构件总数的30%且构件数量不得少于10件。
同一厂家、同一品种的产品，当单位工程建筑
4 保温材料 面积在2万平方米以下时各抽查不少于3次； 不小于30%
在2万平方米以上时，各抽查不少于6次。
5 电缆电线 1幢工程每个规格1次 不小于30%
5.5.3 机电设备调试计划
序号 机电工程名称 开始时间 完成时间
1 强电系统 2020年11月21日 2020年11月27日
2 电话通讯系统 2020年11月21日 2020年11月30日
3 兼容制广播系统 2020年11月21日 2020年11月30日
4 闭路电视监控系统 2020年11月21日 2020年11月30日
5 有线电视系统 2020年11月21日 2020年11月30日
6 一卡通系统 2020年11月21日 2020年11月30日
7 给水系统 2020年11月8日 2020年11月16日
8 采暖系统 2020年11月14日 2020年11月20日
9 消防水系统 2020年11月14日 2020年11月20日
5.6 样板项(间)计划
序号 样板项目 样板部位 样板施工时间
底板 混凝土沉淀池筏板基础 2020.05.28-2020.06.24
墙 混凝土沉淀池墙体 2020.06.8-2020.06.14
1 钢筋工程
柱 综合楼一层柱 2020.6.25-2020.6.31
梁、板 综合楼一层梁、板 2020.7.5-2020.7.12
72铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 样板项目 样板部位 样板施工时间
墙 混凝土沉淀池墙体 2020.06.8-2020.06.14
2 模板工程 柱 房综合楼一层柱 2020.6.25-2020.6.31
梁、板 综合楼一层梁、板 2020.7.5-2020.7.12
加氯加药池地下底板 2020.7.12-2020.7.15
底板、外墙
加氯加药池地下外墙 2020.07.25-2020.07.29
3 防水工程
卫生间 综合楼二层卫生间 2020.10.12-2020.10.15
屋面 综合楼屋面 2020.10.07-2020.10.09
4 装修抹灰样板间 综合楼首层 2020.10.13-2020.10.15
5 机电工程 综合楼首层 2020.10.6-2020. 10.15
5.7 新技术应用计划
5.7.1 10项新技术推广计划
序号 新技术名称 子项名称 应用部位
地基基础和地下空 长螺旋钻孔压灌桩技术 基坑
1
间工程技术 装配式支护结构施工技术 主体
2 高强钢筋直螺纹连接技术 主体
钢筋与混凝土技术
钢筋机械锚固技术 主体
装配式混凝土框架结构技术 主体
装配式混凝土结构 预制预应力混凝土构件技术 预制柱、预制梁
3
技术 混凝土叠合楼板技术 楼板
预制构件工厂化生产加工技术 预制构件
4 机电安装工程技术 基于BIM的管线综合技术 管线施工
施工现场太阳能、空气能利用技术 太阳能LED照明
5 绿色施工技术 施工扬尘控制技术 施工现场
施工噪声控制技术 施工现场
抗震、加固与监测技
6 深基坑施工监测技术 基坑监测
术
基于BIM的现场施工管理信息技术 现场施工
基于云计算的电子商务采购技术 MRO平台
7 信息化技术
基于移动互联网的项目动态管理信息技术 X5大计划管理平台
基于互联网的项目多方协同管理技术 X5协同管理平台
5.7.2 局科技创效推广技术计划
序号 新技术名称 子项名称 应用部位
1 混凝土溜槽施工技术 轻集料混凝土 池壁
2 取消温度后浇带施工技术 温度后浇带取消 基坑
73铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 新技术名称 子项名称 应用部位
3 塔基安全监控管理系统技术 塔式起重机监控技术 塔式起重机
4 现场正式照明代替临时照明 电管综合布置技术 正式电、临时电
5 现场正式消防代替临时消防 消防综合布置技术 消防工程
6 标准化悬挑硬防护施工技术 硬悬挑防护技术 主体
7 内墙抹灰工程激光贴饼技术 抹灰激光贴灰饼技术 墙体
8 路面摊铺机基准高程调节支架 路面高程调节技术 路面
9 施工道路自动喷洒防尘装置 道路自动喷洒防尘技术 道路
10 可周转式吸烟棚 周转吸烟棚 施工现场
11 临建太阳能光伏发电照明技术 太阳能发电照明技术 临建生活区
12 可周转金属围墙 可周转材料技术 围墙
13 出入口标准化安全通道 安全通道技术 出入口
14 作业层标准化人行通道 作业层标准化技术 作业层
15 可周转木工加工房 可周转材料技术 木工加工房
16 可移动工具式钢筋堆放平台 可周转材料技术 钢筋堆放平台
17 可周转防护棚 可周转材料 防护棚
18 可周转镝灯架 可周转材料 镝灯架
19 可周转卫生间 可周转材料 卫生间
20 可周转活动试验室 可周转材料 试验室
21 可周转工具式吸烟棚 可周转材料 吸烟棚
22 轮扣式脚手架支架施工技术 脚手架技术 脚手架
23 小直径钢筋马凳应用技术 钢筋应用技术 楼板
24 木方接长技术 木方应用技术 主体
施工现场、临建板
25 施工现场LED照明技术 LED照明技术
房
26 施工现场 USB 接口充电插座应用技术 USB接口充电技术 施工现场
27 施工道路利用正式道路基层技术 道路优化技术 道路
5.7.3 BIM应用计划
序号 应用方向 应用点内容 级别
1 技术 辅助图纸会审 Ⅱ
2 质量 工序模拟 Ⅱ
3 安全 安全防护 Ⅰ
4 进度 施工进度模拟动画 Ⅱ
74铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 应用方向 应用点内容 级别
5 造价 材料精细化管理 Ⅱ
6 总承包协调管理 施工场地布置 Ⅱ
75铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
第六章 主要施工方法
6.1 测量工程
勘察测绘研究院人员来现场进行建筑物的定位放线，我司进行复核引测保护;BM水
准 点 位 中 利 大 道 东 侧 中 利 电 子 厂 南 门 ， 基 准 点 坐 标 为
（X=4669923.129,Y=476574.804）绝对高程为67.384.
6.1.1 平面控制网的布设及传递
6.1.1.1 平面控制网布设原则及要求
1 平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度原则，以
避免放样误差的积累。
2 控制网的布设应根据设计总平面图、现场施工平面布置图以及各施工段的划分
等因素进行。
3 控制点应选在通视条件良好、安全、易保护的地方。
4 应布设在建筑物的压力传播范围以外
6.1.1.2 场区控制网建立
1 首级控制网的布设
首级平面控制网及工程定位由辽宁水利水堪设计研究院下属测绘单位完成。施工
单位接收后，须对其进行相对角度、距离复测，精度符合有关规范要求后方可使用。
2 轴线控制网的测设
首级平面控制网测设完成后，依据平面图确定建筑物主轴线，然后采用极坐标或
直角坐标定位放样的方法定出建筑物主轴线的控制桩，作为该建筑的轴线控制网。
6.1.1.3 建筑物控制网精度
表6.1-1 建筑物控制网的指标
等 级 测角中误差 边长相对中误差
n
一 级 7″/ ≦1/30000
平面控制网传递
主体结构轴线竖向传递采用内控法，在楼层内每施工流水段控制线投测不少于四
条。
施工层放线时，应先在结构平面上校核投测轴线，闭合后再测设细部轴线，然后
据此测设墙、门窗洞口等边线。施工层抄平之前应先校测首层传递上来的各标高点，
当校差小于3mm时以其平均点引测水平线。
为了有效控制各层轴线及标高误差在允许范围内，并达到在装修阶段仍能以结构
控制线为依据测定，要求在施工层的放线与抄平中弹放下列控制线。所有细部轴线
（墙体边线、门窗洞口边线）、各外墙大角轴线、各开间建筑+0.50m水平控制线。
76铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
结构施工中每层施工完毕，应检测外墙偏差并记录，并每层检查门窗洞口净空尺
寸偏差，同一外立面同层窗洞口高低偏差及各层同一部位窗洞口水平位移并绘图记录。
高程控制网的布设及传递
建筑物标高控制网测设
建筑物高程控制点的建立，联测场区高程基准点，选用 LEICA水准仪按三等水准
测量精度，进行测设。
6.1.2 高程控制网的布设及传递
6.1.2.1 高程控制网的等级及观测技术要求
1 水准测量技术要求
每千米高差 路 线 平地
等 仪器 水准 与已知点联 附合或闭合
全中误差 长 度 闭合差
级 型号 尺 测次数 环线次数
(mm) (km) (mm)
DS3 往返 往返
三等 6 50 双面 12 L
水准仪 各一 次 各一次
注：L为往返测段附合水准路线长度(km)
2 水准观测主要技术指标
视线 前后视 视线离地 基本分划、辅 基本分划、辅助分
水准仪器 前后视
等级 长度 累积差 面最低高 助分划读数较 划所测高差较差
型号 较差(m)
(m) (m) 度(m) 差（mm） （mm）
三 DS3
75 3 6 0.3 2.0 3.0
等 水准仪
6.1.2.2 标高的竖向传递
悬吊钢尺法: 标高传递采用钢尺丈量法，每次至少传递三个点，并相互校对。
每次测量均应从基准点重新丈量，不得使用下一层的标高点，传递上来以后，应
和下一层标高点进行比对。
6.1.2.3 楼层标高抄测
施工层抄平之前，应先校测首层传递上来的基准点，当较差小于 3mm时，取其平
均高程引测水平线。抄平时，应尽量将水准仪安置在测点范围的中心位置，抄测完成
后，换人进行复查。
6.1.2.4 测量成果的验收
每一层平面或每一施工段测量工作完成后，必须进行自检，自检合格后及时填写
报验表及测量成果记录报请监理单位验收，验收合格后，进行下一步施工。
同时应及时抄测该层的标高、轴线误差，按照装饰施工测量的精度要求弹出装饰
工程所需的控制点、控制线，主要有：内外墙建筑+1.0m水平控制线，外墙窗口中线弹
77铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
出竖直通线，房间的十字线，吊顶标高线，龙骨线。
6.1.2.5 测量控制流程建立
由于本工程占地面积较小，施工场区面积较小，结合现场情况，本工程控制网分
两级测设，以此保证工程施工精度。控制网的作用主要是满足施工放样精度；并且将
设计的建筑物转移到平面上；并且还可以作为竣工检查验收建筑物位置和编测竣工总
平面图的控制依据。
6.1.2.6 ±0.000以下控制测量
1 平面控制测量
地下施工阶段的轴线投测，将全站仪架设在基坑边上的轴线控制桩上，经对中、
整平后、后视同一方向桩(或轴线标志点)，以方向线交会法将所需的轴线投测到施工
的平面层施工段上、在同一施工段上投测的纵、横线各不得少于二条,且要组成闭合图
形，以此作角度、距离的校核。
图6.1-1 基坑轴线投测示意图
2 高程控制测量
1) 高程控制点的联测
在向基坑内引测高程时，首先联测高程控制网点。经联测确认无误后，方可向基
坑内引测所需的高程。
2) 基坑标高基准点的引测
悬吊钢尺法：以现场高程控制点为依据，采用 DS3水准仪以中丝读数法往基坑测
设附合水准路线，将高程引测到基坑施工面上。标高基准点用红油漆标注在基坑侧面
上，并标明数据。
图6.1-1 悬吊钢尺法
钢尺
a S1 b
塔尺1
地面 H0
标高基准点
78
塔尺2
b' S2 a'
H1
待测楼层 阻尼液铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
b′=H0+b-a+a′-H1,其中钢尺下段悬挂10kg重锤，以保证钢尺的垂直度，为减少
摆动，将重锤放入阻尼液桶中，现场作业时，每次用钢尺与水准尺联合测量法传递标
高时，改变钢尺悬挂位置，进行重复测量，以便校核。计算时对钢尺进行尺长及温度
改正：
水准测量数据演算时对钢尺进行尺长及温度改正：钢尺实际长度＝钢尺名义长度
＋尺长改正数＋а×（现场温度-钢尺检测时温度），а：代表钢尺膨胀系数，取а＝
0.000012m/℃ ；钢尺检定时温度为20℃。
6.1.2.7 ±0.000以上控制测量
1 平面控制网传递
平面控制测量方法
针对本工程具体情况，为减少各种因素影响，提高测量精度，本工程拟引用高精
度（1/200000）的激光铅直仪配合电子数显激光靶，进行轴线竖向传递，确保工程测
量放样精度。
2 控制点的转移
待首层底板施工完成，预埋件埋设完毕后，利用全站仪将轴线全部投测至首层底
板上，按照基础底板的做法进行角度距离校核等工作，完成测量内控点的工作
由外部控制向建筑物内部转移时，其投点误差，一级不超过 2mm；二级不应超过
3mm。本工程选用一级。
3 平面内控点的布设
内控点的布设及选型必须结合建筑物的平面几何形状，组成相应图形，为保证轴
线投测点地精度，内控点要形成闭合几何图形，以提高边角关系，根据施工流水段图
的划分进行，每一流水段布设4个点，并相互之间衔接，组成闭合图形。
6.1.2.8 测量工程质量控制
1 质量过程控制
1、测量负责人要按照施工进度和测量方案要求，安排现场测量放线工作，作好施
工测量日志。
2、现场使用的测量仪器设备应根据《测量仪器使用管理办法》的规定进行检校维
护、保养并作好记录，发现问题后立即将仪器设备送检。
3、本工程的测量放线工作必须符合《工程测量规范》的精度要求。
4、测量放线作业过程中，要严格执行“三检制”
自检：作业人员在每次测量放线完成后立即进行自检，自检中发现不合格项立即
79铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
进行改正，直到全部合格，并填好自检记录。
复检：由施工负责人或质量检查员组织进行质量检查，发现不合格项立即改正至
合格。
交接检：由施工负责人或质量检查员组织进行，上道工序合格后移交给下道工序，
交接双方在交接记录上签字，并注明日期。
5、为了做到防患于未然，建立合理的复核制度，每一工序均有专人复核。
6、测量仪器均在计量局规定周期内检定，并有专人负责。
7、由于施工分项多，为保证各班组相互配合，以求紧密搭接，施工测量应与各专
业工种密切配合，并制定切实可行的与施工同步的测量措施。
2 季节性施工测量应采取的措施
及时注意天气变化,提前采取应急措施；
尽量避免雨中进行测量作业，如确需在雨中进行测量作业时，应打伞遮仪器主机
及棱镜等，避免雨淋；
雨季测量作业完毕应先将仪器表面水汽擦干，然后放置阴凉处或用电吹风吹干才
可放入仪器箱內，才不致造成水汽进入仪器内部导致仪器失准现象；
夏季空气潮湿,最好备有防潮箱，以便每次仪器使用完毕后，将主机体及光电配件
放入，以防湿气浸入；
在进行二等水准测量等精密测量作业时，应避开地面蒸汽大的时间段，减少地面
蒸汽引起的视线误差；
高温气候下作业需用遮阳伞遮挡仪器，避免高温影响测量精度；
作业前测定外界温度，钢尺量距时进行温差改正；
冬季多风三级风力以上不利于仪器施工测量，三级风力以下作业时随时观察仪器
水准气泡的变化。
6.1.3 变形观测
设计未对变形观测提出技术要求，本工程不做变形观测。
测量工程施工详见测量方案。
6.2 基坑降排水工程
6.2.1 降排水体系的选择
基坑降排水采用基坑外布置降水井，基坑内布置疏水井的井点降水法。
6.2.2 施工安排
基坑外3米处布置降水井，降水井直径∅400，间距6~7米。
共布置降水井57眼,降水井编号为J1~J82，其中35眼降水井深度为24米（编号
为J1~J35），其余降水井深度为18米。
80铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
基坑内布置疏干井 18眼，疏干井编号为 SJ1~SJ18,其中4眼疏干井深度为 15米
（编号为SJ1~SJ4），其余疏干井深度为13米。
由于粉质黏土层渗透系数小，透水性差，管井降水可能会有部分滞水存留在地层
中，建议管井降水不理想时配合轻型井点降水。降水井平面布置图如下：
图6.2-1 净水厂基坑降水平面布置图
6.2.3 停止降水工况条件
基础施工结束，停止降水施工。
详见基坑降排水工程施工方案
6.3 基坑支护工程
6.3.1 支护体系的选择
净水厂稳压配水间、加氯加药间、附属用房、综合楼、净水车间采用 1:1.25自然
放坡支护形式，清水池、反冲洗回收池、回收水池、污泥处理间、泵房及配电间根据
该场地周边的情况，考虑到安全、经济的因素，支护形式采用放坡+支护桩支护形式、
放坡+支护桩+预应力锚索支护形式、1:1.25自然放坡支护形式。
6.3.2 施工安排
1-1剖面采用放坡+钢板桩支护形式，钢板桩型号为400×170×15.5mm。
3-3 剖面、4-4 剖面采用放坡+钢板桩+预应力锚索支护形式，钢板桩型号为
400×170×15.5mm。
2-2剖面、5-5剖面、6-6剖面、7-7剖面、8-8剖面采用1:1.25自然放坡支护形
式。
81铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
图6.3-1 净水厂支护平面布置图
边坡排水：基坑四周边坡设泄水管，基坑内设置排水沟和集水井，集水井设置在
基坑内角点处，泄水管将地下水排入坑内集水沟内，再有集水井用水泵排除坑外。
6.3.3 基坑支护设计具体参数
序
剖面 剖面示意图 支护参数
号

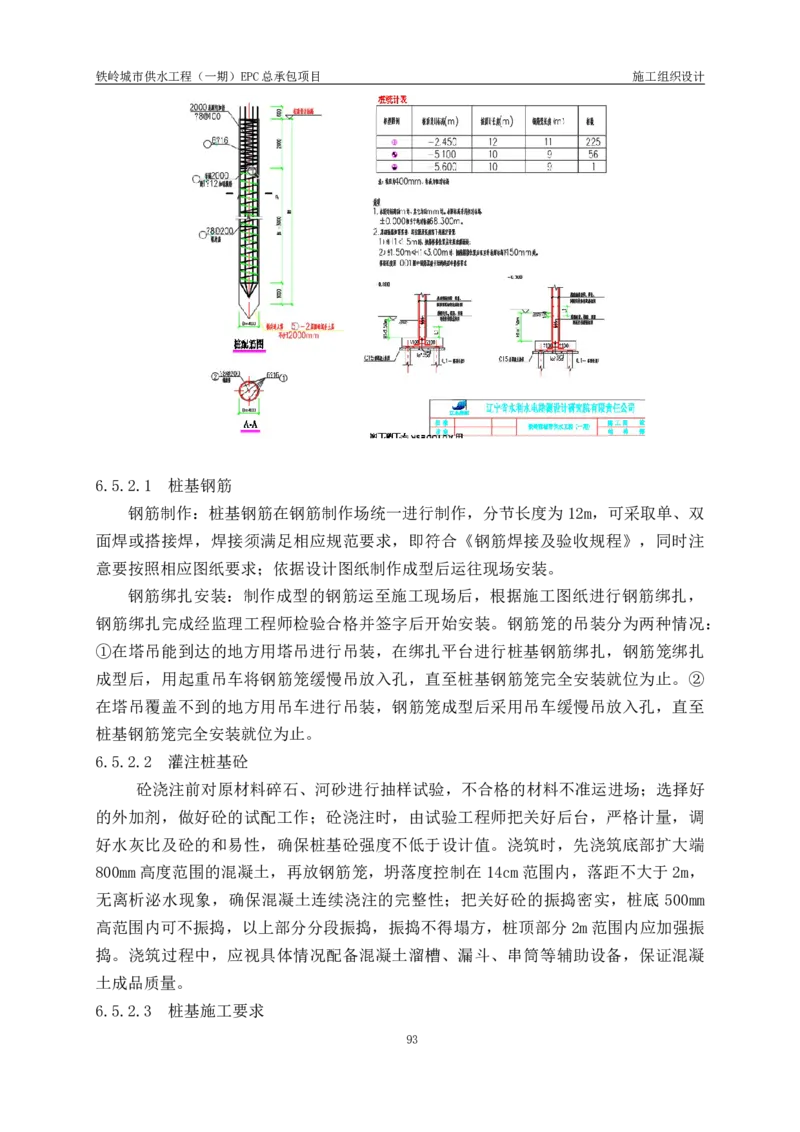

支护方式：自然放坡+钢筋混
凝土桩锚支护。支护桩采用长
螺旋钻孔压灌桩
（L12.4M,C25）桩径为0.6m，
桩长需满足长度，钢筋采用
HPB300及HRB400级钢筋。支护
桩及桩顶梁混凝土强度等级
C25，受力钢筋的混凝土保护层
1 1-1 厚度：长螺旋钻孔支护桩
50mm，桩顶冠梁35mm。
支护桩钢筋笼每隔2.00m设置
一道16加劲箍
1#锚索：2x7∅5钢绞线水平间
距1200，槽钢采用2[20a，
2#锚索：2x7∅5钢绞线水平间
距2400，槽钢采用2[22a，在
±0.00 (+68.00)设置砖砌截水
82铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序
剖面 剖面示意图 支护参数
号
台
具体支护参数值详见附图
支护方式：自然放坡+钢筋混
凝土桩锚支护。支护桩采用长
螺旋钻孔压灌桩
（L13.9M,C25）桩径为0.6m钢
筋采用HPB300及HRB400级钢
筋。支护桩及桩顶梁混凝土强
度等级C25，受力钢筋的混凝土
2-2 保护层厚度：长螺旋钻孔支护
2
桩50mm，桩顶冠梁35mm。
支护桩钢筋笼每隔2.00m设置
一道16加劲箍
锚索：3x7∅5 钢绞线水平间
距1200，槽钢采用2[22a
在±0.00 (+68.00)设置砖砌
截水台
具体支护参数值详见附图
支护方式：自然放坡+钢筋混
凝土桩锚支护。支护桩采用长
螺旋钻孔压灌桩，
（L17.9M,C25）桩径为0.6m钢
筋采用HPB300及HRB400级钢
筋。支护桩及桩顶梁混凝土强
度等级C25，受力钢筋的混凝土
保护层厚度：长螺旋钻孔支护
3 3-3 桩50mm，桩顶冠梁35mm。
支护桩钢筋笼每隔2.00m设置
一道16加劲箍
锚索：1#2x7∅5、2#3#3x7∅5
钢绞线水平间距 1200，槽钢采
用2[22a、2[25a
在±0.00 (+68.00)设置砖砌
截水台
具体支护参数值详见附图
83铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序
剖面 剖面示意图 支护参数
号
支护方式：自然放坡+钢筋混
凝土桩锚支护。支护桩采用长
螺旋钻孔压灌桩，
（L14M,C25）桩径为0.6m钢筋
采用HPB300及HRB400级钢筋。
支护桩及桩顶梁混凝土强度等
级C25，受力钢筋的混凝土保护
层厚度：长螺旋钻孔支护桩
4 4-4 50mm，桩顶冠梁35mm。
支护桩钢筋笼每隔2.00m设置
一道16加劲箍
锚索：2x7∅5、钢绞线水平间
距 1200 ， 槽 钢 采 用 2[22a ，
在-3.0(+65.00)设置砖砌截水
台
具体支护参数值详见附图
自然放坡喷射砼支护，面及
压顶部位喷射混凝土面板内置
50x80厚度1.5mm钢板网，砼厚
度 50mm，桩间部位喷射混凝土
面板内置∅6.0@150 双向钢筋
网，砼厚度 80mm。喷射混凝土
5 5-5
强度等级 C20,喷射砼配合比宜
采用水泥：砂：碎石=1:2:2，
坡面采用∅18@1500*1500 摩擦
型 土 钉 ， L=1.0M, 在
±0.00(+68.00)砖砌截水台
84铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序
剖面 剖面示意图 支护参数
号
自然放坡喷射砼支护，面及
压顶部位喷射混凝土面板内置
50x80厚度1.5mm钢板网，砼厚
度 50mm，桩间部位喷射混凝土
面板内置∅6.0@150 双向钢筋
网，砼厚度 80mm。喷射混凝土
6 6-6
强度等级 C20,喷射砼配合比宜
采用水泥：砂：碎石=1:2:2。
坡面采用∅18@1500*1500 摩擦
型土钉，在-4.20 (+63.80)砖
砌截水台
自然放坡喷射砼支护，面及
压顶部位喷射混凝土面板内置
50x80厚度1.5mm钢板网，砼厚
度 50mm，桩间部位喷射混凝土
面板内置∅6.0@150 双向钢筋
网，砼厚度 80mm。喷射混凝土
7 7-7
强度等级 C20,喷射砼配合比宜
采用水泥：砂：碎石=1:2:2。
坡面采用∅18@1500*1500 摩擦
型土钉，在±0.00(+68.00)砖
砌截水台
支护方式：采用热轧U型自然
放 坡 + 钢 板 桩 悬 臂 式 钢 板
400X170 壁厚 15.5mm 钢板桩，
8 8-8 桩间距 0.4m，桩长 L=9m, 坡面
采用∅18@1500*1500 摩擦型土
钉，在 -0.50(+67.50)砖砌截
水台
85铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序
剖面 剖面示意图 支护参数
号
自然放坡喷射砼支护，面及
压顶部位喷射混凝土面板内置
50x80厚度1.5mm钢板网，砼厚
度 50mm，桩间部位喷射混凝土
面板内置∅6.0@150 双向钢筋
9 9-9 网，砼厚度 80mm。喷射混凝土
强度等级 C20,喷射砼配合比宜
采用水泥：砂：碎石=1:2:2。
坡面采用∅18@1500*1500 摩擦
型土钉，砖砌截水台
自然放坡喷射砼支护，面及
压顶部位喷射混凝土面板内置
50x80厚度1.5mm钢板网，砼厚
度 50mm，桩间部位喷射混凝土
面板内置∅6.0@150 双向钢筋
10-
10 网，砼厚度 80mm。喷射混凝土
10
强度等级 C20,喷射砼配合比宜
采用水泥：砂：碎石=1:2:2。
坡面采用∅18@1500*1500 摩擦
型土钉，砖砌截水台
6.3.4 基坑边堆放荷载的控制
坑边荷载，是形成基坑失稳的不利荷载，加大土体内的剪应力，一旦控制不当，
会诱发基坑坍塌的突发。因此，在基坑开挖过程，基坑边缘堆置土方和建筑材料，或
沿挖方边缘移动运输工具和机械，距基坑上部边缘不少于 2m，弃土堆置高度不超过
1.5m，并且不能超过设计荷载值，严禁超堆荷载。
6.3.5 主要材料计划及材料供应保证措施
本工程将根据现场实际施工情况安排材料的进场计划。保证措施如下：
项目部成立物资部，从事材料的调研、采购、管理、发放及盘点、调配工作。
严把进货关，采购材料之前，严按相关规范标准确定合格供货商，对甲方指定供
货商进行调查、考证，确保原材料或半成品质量符合要求。
施工员根据生产需求，提前按生产计划编制材料计划，并标明原材料的质量要求
和数量，报项目负责人审批后，物资部门才可按计划采购。
86铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
严把材料验收关，对进场的材料，由物资部门及时通知技术质量部门组织检验并
核定数量，确保不合格材料、产品不得投入使用，并能够满足生产需要。
现场材料建立专项档案，并建立现场名牌，材料的种类、规格、时间、使用部位
等应标识清楚。
对急需零星用料或者抢险物资，技术部门、工程部门和物资部门及时作好沟通，
通知物资采购，以满足工期或抢险要求。
掌握和追踪目前的材料动向和发展状况，追踪新材料、新技术、新工艺的信息，
促进材料管理水平的不断提高。
假期期间的材料采购提前进行，并作好充足的准备，材料库存量能满足期间工程
施工的正常需要。
6.3.6 深基坑开挖主要施工机械
表6.3-1 深基坑开挖主要施工器械表
序号 机械名称 型号规格 生产能力 数量 用途 备注
1 挖掘机 PC300 1.2 m3 3 挖装土石方
2 挖掘机 PC200 0.8 m3 3 挖装土石方
3 自卸汽车 德龙F2000 14m3 12 土方外运
4 汽车吊 25吨 1 垂直运输
5 电焊机 BX300 6 钢筋焊接
6 空压机 120kw 20m³ 2
7 搅拌机 JS350 2 喷砼
8 喷浆机 TK96-1 2 喷砼
9 污水泵 7.5kW 2 坑内排水
10 潜水泵 2
11 注浆机 单液 1 注浆
12 拌浆桶 HJB-200 6m³/h 1
13 钢筋调直机 4-14型 2 钢筋调直
14 钢筋弯曲机 GW-50 4 钢筋弯曲
15 钢筋切断机 GQ65B 2 钢筋切断
16 钢筋弯箍机 GW-50 2 钢筋弯箍
履带式露天潜孔
17 KG920A 1 锚索成孔
钻机
18 地质钻孔机 GC-50 土钉成孔
19 多功能打桩机 1 桩基础施工
20 电锯 400 2 模板切割
87铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 机械名称 型号规格 生产能力 数量 用途 备注
21 全站仪 南方N3712 1 定位放线
22 水准仪 DS3 1 水平抄测
详见基坑支护工程施工方案
6.4 土方工程
6.4.1 土方工程施工方法的选择
根据铁岭供水厂一期的整体安排总体施工安排，本工程±0以下照整体布局情况划
分为范家屯净水厂、高新区配水厂、经济开发区配水厂；范家屯净水厂土方开挖流水
分为两个施工流水段：(1)稳压间→加氯加药间→附属用房→综合楼（2）净水车间→
污泥池、回收池→污泥调节池→清水池、泵房、消防水池；高新区配水厂及经济开发
区配水厂土方整体大开挖。
6.4.2 施工安排
1 施工顺序
净水车间→稳压配水间→加氯加药间→附属用房→综合楼→清水池、稳压配水间、
污泥处理间→回收水池、污泥池
图6.4-1 范家屯净水厂土方开挖顺序图
图6.4-2 第二阶段开挖顺序图
88铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
6.4.3 工艺流程
普通挖掘机大面积开挖（至垫层底标高向上约300mm左右）→倒运土方→按结构
图纸进行测量放线→采用小型挖掘机切线分层开挖→基础、塔吊基础、机电井坑开挖
放坡→修坡整平→留预留土层→人工清底→砌筑砖胎膜→洒水、夯实→验槽→垫层施
工。
6.4.4 施工方法
6.4.4.1 基坑开挖及清槽
1 将已有高程点由坑顶引至坑底，便于开挖和清槽时随时测量标高。开挖前首先
对现场施工作业面内的标高进行测量，对于发现标高高出设计值较多时，先采用普通
挖掘机进行大面积开挖至垫层底标高向上300mm左右，并倒运土方，保证开挖进度。
2 按结构施工图纸进行测量放线并洒出基坑内外边线，作好控制点。
3 基坑开挖及300mm清槽时采用分别260两台、220一台、80三台挖掘机总体按
综上述顺序开挖
4 土方采用机械分段分层挖土，1：1.2放坡，在挖土前，应在桩四周钉保护木桩，
并做出警示标记。并派专人看护，运输车辆必须沿指定路线（以不压桩为准）行走；
土方开挖时，现场派人监护，避免挖土时将桩碰断。
5 清槽时采用两台小型挖掘机开挖 300mm厚的预留土层，每台挖掘机配备 3台自
卸运土车和10名工人进行配合，剩下的100mm厚左右的土层全部采用人工进行清理，
开挖时随时监测开挖标高，严禁超挖。
6 开挖至设计标高后，开始进行承台、后浇带、机电井坑、塔吊基础及电梯井等
基坑下卧部位的开挖放坡。
89铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
7 基坑高差深度超过1m时，设置普通钢管临时通道供施工人员通行。
8 清理完成后，安排相关人员洒水，并使用平板振捣器夯实两到三遍。
9 清槽完毕后及时报验，验槽通过后方可浇筑垫层混凝土。
6.4.4.2 运土坡道开挖
第一流水段基坑北侧预留的运土坡道，第二流水段基坑西侧预留的运土坡道
首先采用挖掘机开挖至尽可能大工作范围内的土方，基础最后阶段的挖掘较为困
难，拟采用小型挖掘机配合人工清挖的方式来完成。
局部放坡部位回填
回填砂：基底清理→分层铺土、耙平→碾压（夯打）密实→找平验收→垫层施工。
材料优先利用基槽中挖出的合格土。填土厚度每层控制 250mm左右，填方后的砂
土密实度通过标准的击实方法确定，压实度以压实系数来定，压实系数要求不应小于
0.94，采用灌水法确定，每层按500 m2取样1组，达到要求后进行下道工序。
采用平板振捣器进行填土压实，填土厚度每层控制在 250mm左右，打夯之前先对
填土做初步平整，打夯机均匀分布，不留间隙，打夯时。一夯压半夯，夯夯相接，行
行相连，两遍纵横交叉，分层夯打，每层夯实不少于4遍。
一层压实完成后，砂土层表面太干时，应洒水湿润，再继续回填，以保证上、下
层接合良好。
找平和验收：回填完成后，应进行表面拉线找平，或用靠尺检查平整度，凡高出
允许偏差的地方，应及时依线铲平；凡低于规定高程的地方应补基坑原状土夯实。
施工马道及围护设置
基坑开挖高差超过1000mm时，需采用制式钢管搭设临时施工马道，横向钢管搭设
的踏步间距300mm，供施工操作人员通行。具体搭设方式参见下图：
临时马道搭设
基坑内高差超过1000mm的部位、现场运土坡道两侧及其他下卧深基坑，除施工操
作人员通行马道外的部位均须设置防护栏杆，以免产生安全隐患。具体搭设方式参见
下图：
90铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
基坑开挖边坡临时防护
坡道开挖之前将马道搭设完毕，进行垫层施工。马道设置两处，一处为净水车间
北侧，另一处拟设置在清水池基坑的西侧。
6.4.5 技术及质量保证措施
1 技术保证措施
严格按照国家有关规范、规程和设计要求施工，实行全面质量管理及按公司已通
过认证的ISO9001程序进行。
分项工程要严格把关，明确责任分工。
及时做好各项施工记录、收集有关地质资料及试验数据，以便发现问题及时采取
调整措施。
6.4.5.2 质量保证措施
土方开挖时，需随时进行标高的测量以免超挖。清底完成验槽后应立即进行垫层
施工。
开挖时，应对平面控制点、水准点、基坑平面位置、水平标高、边坡坡度等经常
复测检查。
开挖承台外边缘时可能出现前期土方施工超挖、承台外边加大等情况，需向项目
经理汇报，协调处理。
基坑边缘上侧堆土方或建筑材料距离基坑上边缘应不小于2000mm，堆积高度不应
超过1500mm。
6.4.5.3 安全及文明施工注意事项
机械施工时，危险区域内严禁站人。
夜间施工应有足够的照明。
进入施工现场人员一律戴安全帽，并接受入场教育。
施工现场禁止吸烟，绝对禁止明火，电气焊作业开用火证，并派专人看火。
现场电缆除移动部分外，其它部分应用钢管套护或埋入地下。
各种设备要有专人操作，除操作人员和维修人员外，其它人员不得随意乱动。
91铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
施工期间，安全员全面负责安全监督工作，发现不安全因素，随时进行排除，并
采取预防措施。
土方施工机械和运输车辆在进场前进行彻底的检修和保养，确保施工期间机械的
正常运转。
搞好现场的施工协调，严禁交叉作业。
工长做好安全技术交底。
施工时要考虑挖掘机的工作半径，合理安排。
下雨时严禁进行土方开挖。
运土车辆在场区内行驶时，速度不得超过20公里/小时。
未尽事宜执行现行建筑安全操作规程、规范以及现场规定。
6.4.5.4 环保及文明施工措施
现场交叉作业要注意相互配合，听从指挥，发现问题及时解决。
所有施工人员应保持现场卫生，生产及生活垃圾均装入运土车中带走，不得随处
抛撒。
为保持环境卫生，避免运土车发生遗洒，运土车辆须做好防尘措施。卸完土的空
车在场内要慢行，避免尘土飞扬。同时在大门出口处的马路上铺垫草袋，用于扫清轮
胎上的外带土快。
所有土方运输车辆进入现场后禁止鸣笛,以减小噪音。
现场内必须定点撒水降尘。
施工过程严格遵守环境保护和文明施工的相关规定。
详见土方工程施工方案
6.5 桩基础工程
6.5.1 桩基础施工工艺的选择.
本工程施工采用长螺旋钻孔管内泵压混凝土灌注桩。
6.5.2 长螺旋钻孔管内泵压混凝土灌注桩工艺流程
钻孔机就位 → 钻孔 → 孔底清理 → 成孔质量检查 → 吊放钢筋笼 → 浇筑桩
身混凝土 → 混凝土养护 → 基桩检测 → 桩基验收。 -在挖孔过程中，经常检查桩
孔尺寸平面位置、竖轴线情况，如有偏差及时纠正。
92铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
6.5.2.1 桩基钢筋
钢筋制作：桩基钢筋在钢筋制作场统一进行制作，分节长度为 12m，可采取单、双
面焊或搭接焊，焊接须满足相应规范要求，即符合《钢筋焊接及验收规程》，同时注
意要按照相应图纸要求；依据设计图纸制作成型后运往现场安装。
钢筋绑扎安装：制作成型的钢筋运至施工现场后，根据施工图纸进行钢筋绑扎，
钢筋绑扎完成经监理工程师检验合格并签字后开始安装。钢筋笼的吊装分为两种情况：
①在塔吊能到达的地方用塔吊进行吊装，在绑扎平台进行桩基钢筋绑扎，钢筋笼绑扎
成型后，用起重吊车将钢筋笼缓慢吊放入孔，直至桩基钢筋笼完全安装就位为止。②
在塔吊覆盖不到的地方用吊车进行吊装，钢筋笼成型后采用吊车缓慢吊放入孔，直至
桩基钢筋笼完全安装就位为止。
6.5.2.2 灌注桩基砼
砼浇注前对原材料碎石、河砂进行抽样试验，不合格的材料不准运进场；选择好
的外加剂，做好砼的试配工作；砼浇注时，由试验工程师把关好后台，严格计量，调
好水灰比及砼的和易性，确保桩基砼强度不低于设计值。浇筑时，先浇筑底部扩大端
800mm高度范围的混凝土，再放钢筋笼，坍落度控制在 14cm范围内，落距不大于2m，
无离析泌水现象，确保混凝土连续浇注的完整性；把关好砼的振捣密实，桩底 500mm
高范围内可不振捣，以上部分分段振捣，振捣不得塌方，桩顶部分 2m范围内应加强振
捣。浇筑过程中，应视具体情况配备混凝土溜槽、漏斗、串筒等辅助设备，保证混凝
土成品质量。
6.5.2.3 桩基施工要求
93铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
施工前检验
施工前应严格对桩位进行检验。
灌注桩施工前应对混凝土的拌制和钢筋笼的制作进行严格检验。
桩基施工前应进行试桩及单桩竖向静载荷试验，检测数量在不同规格、不同地质
条件下不应少于三根，且不小于总桩数的1%。
6.5.2.4 施工检验
长螺旋钻孔管内泵压混凝土灌注桩桩终孔时，应进行桩端持力层承载力检验。
灌注混凝土前，对已成孔的中心位置、孔深、孔径、垂直度、孔底沉渣厚度以及
钢筋笼的安放位置进行检验。
施工后检验
工程桩应进行单桩承载力和桩身完整性检验。
检测方法及数量由桩基检测单位根据《建筑桩基技术规范》(JGJ94-2008)、《建
筑地基基础技术规范》(DB21/T907-2015)
《建筑基桩检测技术规范》(JGJ106-2014)等规范、规程确定。
详见长螺旋钻孔管内泵送混凝土灌注桩施工方案。
6.6 钢筋工程
6.6.1 钢筋品种
6.6.1.1 普通构件
抗拔桩桩基础、长螺旋钻孔管内泵压混凝土灌注桩、筏板基础、 池体、柱、梁、
柱、楼梯。
1 使用的钢筋种类
本工程钢筋主要采用一级和三级钢筋，钢筋直径从φ6mm到φ28mm。
序号 钢筋种类 钢筋直径
1 HPB300 6.5、8
2 HRB400 8、10、12、14、16、18、20、22、25、28
6.6.1.2 材料要求：
HPB300级钢筋：钢筋强度设计值 fy=270N/mm
HRB335级钢筋：钢筋强度设计值 fy=300N/mm
HRB400级钢筋：钢筋强度设计值 fy=360N/mm
抗震等级为一、二、三级的框架和斜撑构件(含梯段),其纵向受力钢筋采用普通钢
筋时，钢筋的抗拉强度实测值与屈服强度实测值的比值不应小于1.25；钢筋的屈服强
度实测值与屈服强度标准值的比值不应大于1.3;且钢筋在最大拉力下的总伸长率实测
94铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
值不应小于9%.，钢筋的强度标准值应具有不小于 95% 的保证率.
6.6.2 钢筋的供货方式、进场检验和原材料的堆放
6.6.2.1 钢筋的供货方式
钢筋供货方式为自行采购方式
6.6.2.2 进场材料检验
1 对进场钢筋严把质量关，钢筋进场应具有出厂证明书或质量证明文件，按批号
和直径大小分批现场抽样（试验及监理人员参加），进行力学试验合格后，方可使用
到工程中。
表6.6-1 钢筋取样
序号 样品名称 取样批量 取样数量方法
每一验收批取试样1组
同一生产厂家 每组5根,每根长度不小于600mm
钢筋原材（包 同一牌号 从每批中任选两根钢筋，从每一
1 括建筑用圆盘 同一规格 根钢筋距端头不小500mm处切取
条HPB300） 同一交货状态 拉伸试样和弯曲试件各1件(拉伸
每批:≤60t 2个,弯曲2个；另取1件。共5
件
每一验收批取试样1组。每组5
同一生产厂家 根,每根长度不小于600mm
同一牌号 从每炉盘条中取拉伸试样1件，
2 盘螺钢筋 同一规格 弯曲试样2件，试样从每盘条距
同一交货状态 端头不小于500mm处切取。(拉伸
每:≤60t/批 1件,弯曲2件，另取2件，共5
件)
同一生产厂家
可按批抽样检验。每批任取3
同一牌号
盘，每盘各截取1个600mm长试
同一规格
样，分别作拉力试验。
3 钢绞线 同一交货状态
每盘取样时各截取1个600mm长试
每:≤60t/批
样，分别作拉力试验。(拉伸3
不足三盘每盘各抽取1
个)
根。
在同一批钢筋中随机抽取，去掉
同一规格20t为一批量，
900mm的端头，截取三根试件，一
4 冷轧带肋钢筋 主要用在板筋，可以每一
根作拉伸试验，二根作冷弯试
楼层作为检验批。
验。
2 对原材料的要求
95铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
1) 进场的钢筋必须符合现行国标的规定；
2) 每次进场钢材必须有出厂合格证明、原材质量证明书和原材试验报告单，进场
钢筋原材力学性能试验结果必须符合规范要求；
3) 进场钢筋规格、形状、尺寸必须符合相关规范要求；
4) 进场钢筋由物资部门牵头组织验收，检查分两步进行：
A外观检查：每批钢筋抽取5%进行检查，钢筋表面不得有裂纹、起皮、结疤和折迭，
表面凸块不得超过横肋高度，每1m长度弯曲不大于4mm，交货时随机抽取10根称重，
其重量偏差不得超过允许偏差；
B试验检查：每批钢筋中任选两根，每根上截取两个试件进行拉伸试验和冷弯试验，
如果有一项试验结果不符合要求，则从同一批中另取双倍数量重新作各项试验，如仍
有一个试件不合格，则该批钢筋判定为不合格，退回厂家并作好相关物资管理记录和
重新进场计划。
5) 钢筋进场后必须严格分批按同等级、牌号、直径、长度堆放整齐，并挂牌标识
厂家、牌号、等级、直径、进场时间、检验状态等。存放钢筋的场地为现浇混凝土地
坪，并设有排水坡度。钢筋原材堆放到钢筋架上离地面高度不宜少于20cm，以防钢筋
锈蚀和污染钢筋。钢筋进场后，要按批进行验收，每一验收批由同牌号、同炉罐号、
同规格、同交货状态的钢筋组成，重量不超过60t，未进行复试的钢筋不得投入使用。
对于复试不合格的钢筋原材应立即退还，不得进入下道施工工序。如不能立即退还，
应挂牌明显注明不合格，避免误用。同批进场的钢材，如果含碳量相差超过 0.15%，即
使不超过60t，也应分开复试。
6.6.2.3 原材料的堆放
钢筋原材放置现场南侧钢筋堆放区，详见各阶段布置图
6.6.3 钢筋加工
钢筋加工采用现场加工，共设置三个钢筋加工场，1#加工场位置位于污泥处理间
西侧，2#加工场位置位于稳压配水间北侧，3#加工场位于综合楼南侧。
钢筋的加工质量是现场绑扎质量的必要条件，因此在钢筋加工场要做出各种类型
钢筋的加工样板
6.6.3.1 备料
钢筋在加工前应洁净、无损伤，油渍、漆污和铁锈等在使用前处理干净。
施工中如供应的钢筋品种和规格与设计图纸要求不符时，可以进行代换。但代换
时，必须充分了解设计意图和代换钢材的性能，严格遵守规范的各项规定。
6.6.3.2 钢筋的调直
本工程HPB300级钢筋及HRB400级钢筋采用钢筋调直机进行调直；对于HRB335级
96铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
及HRB400级钢筋，供货厂家在运输过程中能保证钢筋不弯曲、不变形，如果出现弯曲、
变形情况，可采用锤直或扳直的方法进行调直。
6.6.3.3 钢筋的加工制作
1 钢筋配筋单
根据工程的施工图纸及规范要求，进行详细的钢筋配置，配置过程中，若发现框
架节点、暗柱及连梁节点钢筋过密，一定要先放样，提前采取措施，便于现场的加工
制作。配筋单必须先经施工单位专业配筋审核员审核，无误后交项目总工程师审核签
字后方可进行钢筋加工。
2 钢筋的切断
采用钢筋切断机及砂轮切割机对钢筋进行切断，如进行直螺纹套丝的端头，必须
采用无齿锯进行切割，以保证端头平整。切断机切断时要保证刀片与冲击刀片刀口的
距离，直径<20mm的钢筋宜重叠1-2mm，直径≥20mm的钢筋宜留3mm左右，以保证钢筋
的下料长度。
3 钢筋的成型
采用钢筋成型机对钢筋进行成型。将切割好的钢筋按照配筋单分区、分段、分层、
分部位、分规格进行弯曲成型。HPB300级钢筋采用人工操作摇手扳子进行钢筋成型，
末端做成180°弯钩，其圆弧弯曲直径不小于钢筋直径的2.5倍且不应小于受力钢筋的
直径,平直长度≥3d；顶板支座负弯矩钢筋末端做成90°弯钩，平直长度应符合设计要
求；HPB335级及HPB400级钢筋采用钢筋弯曲成型机进行弯曲成型，当钢筋末端做成
135°弯折时，其圆弧弯曲直径不应小于钢筋直径的 4倍，平直长度应符合设计要求；
钢筋作不大于90°的弯折时，弯折处的弯弧内直径不应小于钢筋直径的 5倍。箍筋的
末端弯钩为135°，箍筋的弯曲直径应大于受力钢筋的直径，且不小于箍筋直径的 2.5
倍，抗震结构箍筋平直长度为10d。钢筋加工见上图。
表6.6-1 钢筋加工允许偏差
项 目 允许偏差（mm）
受力钢筋顺长度方向全长的净尺寸 ±10
弯起钢筋的弯折位置 ±20
箍筋内净尺寸 ±5
6.6.4 钢筋施工
6.6.4.1 工艺流程
97铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
6.6.4.2 钢筋连接
1 接头形式
采用等强剥肋滚压直螺纹连接、电渣压力焊和搭接绑扎两种连接方法。（电渣压
力焊适用范围HPB235 14~20 、HRB335 14~32 、HRB400 14~32）
根据本工程各部位、构件设计所采用的钢筋型号、规格以及工程工期、质量、成
本等综合考虑，直径大于16的钢筋采用等强剥肋滚压直螺纹连接，其他钢筋采用搭接
绑扎接头。
2 钢筋绑扎接头要求
绑扎接头中钢筋横向净距大于或等于钢筋直径且不小于25mm。
从任意绑扎接头中心至搭接长度的 1.3倍区段范围内，有接头的受力钢筋截面面
积占受力钢筋总截面面积的允许百分率应符合以下规定：
受拉区不超过25%；受压区不超过50%。
现浇钢筋混凝土梁板，下部钢筋不得在跨中搭接，上部钢筋不得在支座搭接。
3 钢筋等强剥肋滚压直螺纹连接要求
A）接头设置要求
钢筋接头采用等强剥肋滚压直螺纹连接时，其设置在同一构件内同一截面受力钢
筋的接头位置应相互错开。在任一接头中心至长度为钢筋直径的 35倍的区段范围内，
有接头的受力钢筋截面面积占受力钢筋总截面面积的允许百分率应符合以下规定：
在受拉区不超过50%；
接头不宜设置在有抗震设防要求的框架柱、框架梁端箍筋加密区；当无法避开时，
对等强度高质量机械连接接头不超过50%；
B）钢筋等强剥肋滚压直螺纹连接工艺要点
a.工艺流程
钢筋端面切割→设备调试→剥肋滚压螺纹→丝头质量检查→钢筋连接→接头检验
→完成
b.施工要点
①钢筋端面切割
切口端面必须平直、整齐并与钢筋轴线垂直，若非平直面将影响钢筋的有效丝头
长度，因此下料时必须使用砂轮切割机。
98铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
②设备调试
首先根据所加工的钢筋规格、直径选用滚压轮型号；用调整试棒整滚丝头内孔最
小尺寸，然后更换相应规格的涨开位置调节剥肋长度；调整剥肋挡块及滚压行程开关
位置，保证剥肋及滚压螺纹的长度。
③剥肋滚压螺纹
为保证丝头加工长度，必须使用挡铁进行限位，使钢筋端面紧贴住挡铁；撤下挡
铁后须将钢筋夹紧，再开动设备进行剥肋及滚压加工。
④丝头质量检查
用环规检查螺纹长度，误差在范围内为合格；同时用螺纹通止规检查丝头尺寸，
通规能旋入，止规不能旋入或不能完全旋入为合格。合格丝头及时用专用保护帽加以
保护。
⑤钢筋连接
钢筋接头有标准型、正反丝扣型、变径型和可调型四种型式，利用套筒进行连接。
本工程大部分钢筋采用标准型连接，在后浇带、施工缝等处钢筋可采用正反丝扣型连
接，直径不同的钢筋可采用变径型连接。
连接钢筋时，钢筋规格和连接套的规格应一致，钢筋上螺纹的形式、螺距、螺纹
外径，应与连接套一致。并确保钢筋和连接套的丝扣干净、完好无损。
连接钢筋时应对正轴线将钢筋拧入连接套。
接头拼接完成后，应使两个丝头在套筒中央位置互相顶紧，套筒每端得有一扣以
上的完整丝扣外露，不得超过两扣。
6.6.4.3 钢筋绑扎
1 准备工作
按设计要求检查已加工好的钢筋规格、形状、数量是否正确。如有问题及时解决。
检查钢筋有无锈蚀现象，除锈后再运至施工现场。绑扎前彻底清扫垫层表面浮土和杂
物。
准备绑扎用的铁丝、绑扎工具（如钢筋钩）、绑扎架等；准备控制混凝土保护层
用的钢筋马镫等。
绑扎前熟悉图纸，确定钢筋穿插就位顺序，并与有关工作做好配合，如支摸、水
电管线等与绑扎的关系，确定施工方法。
2 栏板钢筋绑扎要点
①绑扎前，用钢丝刷将污染的钢筋清理干净，测量工及时弹出栏板内外边线及控
制线。混凝土工根据内外边线用扁铲剔凿并将浮浆、石渣清理干净。
②校正甩槎筋位置
根据已弹好的内外边线，对保护层偏大或偏小的钢筋按 1：6打弯对钢筋进行校正；
99铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
对钢筋间距偏差超过±5mm的也要进行校正。
③分布筋绑扎
绑扎水平筋时，根据竖向梯子筋分档间距安放水平分布筋（绑扎前先将梯子筋拉
线调平并用上中下水平筋临时固定，要求第一道水平分布筋距混凝土结构面不大于
50mm，竖向筋与水平筋相交点均要用20#绑扎丝成八字扣绑扎。
3 梁钢筋
①梁钢筋绑扎流程：支设梁底模板→布设主梁下、上部钢筋、腰筋→穿主梁箍筋
并与主梁上下筋固定→穿次梁下、上部纵筋→穿次梁箍筋并与次梁上下筋固定
②梁钢筋绑扎
梁内纵向钢筋的接头位置：下部钢筋应在支座内，上部钢筋应在跨中 1/3净跨范
围内；在梁箍筋上加设塑料定位卡大理石垫块，保证梁钢筋保护层的厚度。
柱钢筋
①工艺流程：套柱箍筋→直螺纹连接竖向受力筋→画箍筋间距线→绑箍筋
②柱钢筋绑扎操作架
采用灯笼架，立杆排距1.0m，纵距1.5 m，大横杆步距1.8m，每操作层1.2m高设
护身栏杆。
4 楼板钢筋
工艺流程：清理模板→弹排列线→绑下层钢筋→水电配管→绑上层钢筋
弹出的钢筋排列线，先摆受力主筋，后放分布筋。预埋件、电线管、预留孔等及
时配合安装。
绑扎板钢筋时，用顺扣或八字扣，除外围两根钢筋的相交点全部绑扎外，其余各
点可交错绑扎。板钢筋为双层双向筋，为确保上部钢筋的位置，在两层钢筋间加设马
凳铁，马凳铁用Φ12钢筋加工成“工”字形。板钢筋的马镫间距为1米。
绑扎楼板钢筋时，用顺扣或八字扣，除外围两根钢筋的相交点全部绑扎外，其余
各点可交错绑扎。板钢筋为双层双向筋，为确保上部钢筋的位置，在两层钢筋间加设
马凳铁，马凳铁采用Φ8钢筋加工成“工”字形，楼板钢筋的马凳间距为1米。
为了保证楼板钢筋保护层厚度，采用塑料卡横纵每间隔 1000设置一个固定在楼板
最下部钢筋上。
5 ABS套管定位筋
利用BIM技术增加ABS套管定位钢筋，可保证套管定位准确，加快套管安装速度，
有效避免浇筑混凝土时ABS套管出现跑位、错位、位置不准确等问题，保证成型质量。
100Φ6钢筋头焊接于对 钢板止水片
拉螺栓
外上侧垫15厚多层
铁岭城市供水工程（一期板）EPC总承包项目 施工组织设计
详见钢筋工程施工方案。
6.7 模板工程
6.7.1 模板选型及配置数量
构件规格 模板及支撑体系
模板 15mm厚多层板
龙骨 次龙骨50×80mm木方@200mm，主龙骨双钢管Φ48×3.6mm @450mm
Φ14穿墙螺杆，横纵向间距分别为@450、@450，当地下室外墙对拉螺
穿墙 栓中部设钢板止水片，对拉螺栓两端焊接φ6短钢筋头，控制模板净
螺杆 尺寸，钢筋头外侧垫50×50×10mm木垫块，拆模后将多层板拆除，
用高标号砂浆封堵；
支撑
Φ48X3.6钢管支撑,纵向间距1500，横向间距1800。
体系
墙厚300
（mm） 18mm厚多层板
Φ14止水螺栓
Φ48钢管斜撑
间距1.2m一道
450 50X80mm木方
止水钢板 预埋地环
地下室外墙模板支设剖面图
注：沿墙体长方向模板底部每隔2米设置清扫口，墙体不足2米时，至少设
置一个清扫口，以保证在砼施工前吹干净木屑等杂物。
6.7.2 模板设计
6.7.2.1 框架柱模板设计
101铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
构件
模板及支撑体系
规格
模板 15mm厚多层板
内背楞50×80mm木方≤@200mm，外背楞均采用双钢管下部5道间
背楞
距450mm，其余间距600㎜。
框架柱
对拉 T14螺杆,横向每边各2道,纵向间距同外背楞，采用双螺母，当截
600×600
系统 面大于等于700时，需设穿行螺杆（外配套管）。
支撑
框架柱子在地面上设地锚，设三~四道斜撑
体系
6.7.2.2 楼板模板设计
构件
模板及支撑体系
规格
模板 15mm厚多层板
次龙骨50×80mm木方≤@300mm，主龙骨均采用Φ48X3.6双钢管
龙骨
@1200mm。
采用轮扣式钢管脚手架，立杆采用Φ48X3.2钢管立杆间距纵向为
1200mm，横向为900mm，（地下设备用房间距为900mm*900mm）横
杆步距1800mm，立杆下端铺设木垫板，立杆上端采用早拆头U托进
行高度调节，使得主龙骨所传递的承载力直接作用于立杆上。下端
支撑
扫地杆距地面200mm，可调托撑36mm，可调托撑的螺杆与支托板焊
体系
接应牢固，焊缝高度不得小于6mm，可调托撑螺杆与螺母旋合长度
不得少于5扣，螺母厚度不得小于30mm，可调托撑受压承载力设计
楼板厚度
值不应小于40KN，支托板厚度不应小于5mm，丝杆外露长度不大于
120 mm、
400，插入立杆不得少于150mm；上部悬臂长度严禁超过650mm。
140 mm；
6.7.2.3 框架梁模板设计
102铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
构件
模板及支撑体系
规格
模板 15mm厚多层板
（1）次龙骨50×80mm木方@200mm；
（2）主龙骨双钢管Φ48×3.6mm @600mm；当梁高大于等于
700mm时，设置一道对拉螺栓Φ14mm（配套管）梁长方向
梁侧
@600，当梁高大于等于1500梁中设两道，沿梁长度方向
梁(宽×
龙骨 @600mm；
高)
（3）钢管斜撑；
250×500m
（1）次龙骨50×80mm木方@200mm；
m、
梁底 （2）主龙骨钢管Φ48×3.6mm，沿梁长方向@1200mm；当梁
300×600m
高大于等于700时，主龙骨沿梁长方向@600mm
m、
梁底设置顶撑：一道支撑立杆居中设置，沿梁长方向间距不小于
300×750m
1200mm，当梁高大于等于700时，梁底立杆纵向@600mm，纵向梁
支撑体
m、
两头退约300mm设置起步顶撑；每根梁下立杆均要自下而上间隔
系
1200mm设置水平拉杆与满堂架拉结，立杆上端包括U托伸出顶层
水平杆的长度不大于500mm，扫地杆距底板面300mm。
6.7.2.4 楼梯模板设计
楼梯模板采用15厚多层板，根据楼梯几何尺寸进行提前加工，现场组装，要求木
工放大样，要考虑楼梯休息平台、踏步面层的建筑做法，局部实际测量、计算，楼梯
模板同楼板，支撑采用钢管支撑。
103铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
6.7.3 模板的加工、制作与验收
模板的加工采用现制作方式
6.7.3.1 模板的验收
梁、板模板定位控制措施：顶板模板用激光水平仪跟踪控制。
防止接缝漏浆：模板板缝采用“硬拼法”做企口接缝，防止漏浆，保证接缝平整。
设置专人、专用工具每次拆模后对模板进行清理，尤其是模板的口角处，将清理
模板设为一道关键工序验收。
控制拆模强度：模板拆除时，结构混凝土强度应符合设计要求或规范规定。侧模
拆除，以混凝土强度能保证其表面及棱角不因拆模而受损坏时，即可拆除。底模拆除，
当设计无要求或施工规范规定留置混凝土同条件试块，达到所要求的强度后，才可拆
除底模。结构拆除底模后，必须补做支撑以承受其上部施工荷载。拆除的模板分类堆
放。
结构类型 拆模要求 试块留置
留置同条件1.2Mpa试块或浇筑
竖向结构 砼强度达1.2Mpa以上
完成后24小时拆
楼梯支撑 强度过100%以上 留置同条件砼或1个月后拆模
悬臂梁板 强度过100%以上 留置同条件砼或1个月后拆模
跨度≤8m，强度75%以上 按75%强度留置试块
梁
跨度>8m，强度100%以上 按100%强度留置试块
跨度≤8m，强度75%以上 按75%强度留置试块
板
跨度>8m，强度100%以上 按100%强度留置试块
根据设计梁跨度预先计算起拱高度保证梁、板模板起拱高度准确，保证混凝土效
果。
模板产品质量，模板成品按以下允许偏差标准进行出厂前的检验：
104铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项 目 允许偏差 检验方法
1 模板长度 -2mm 用钢卷尺
2 模板宽度 -2mm 用钢卷尺
3 对角线 3mm 用钢卷尺
用2m测尺塞尺并把待验板置于平台之上放
4 面板平整度 2mm
平，板面朝上。
5 边框平直度 2mm 用2m测尺及塞尺
6 边框垂直面板 0.5mm 直角尺塞尺
7 孔眼中心偏差 0.5mm 钢卷尺或卡尺
6.7.4 模板的安装
1 按照清水混凝土应达到或超过中级抹灰的施工要求，制定模板配制质量的规范
要求现浇结构模板安装的允许偏差应符合下表的规定：
表6.7-1 模板安装的允许偏差表
允许偏差
项次 项目 检验方法
（mm）
1 轴线位置（柱、墙、梁） 5 尺量检查
2 底模上表面标高 +5，-5 用水准仪或拉线和尺量检查
3 截面尺寸（柱、墙、梁） +4，-5 尺量检查
4 每层垂直度 5 用2m托线板检查
5 相邻两板表面高低差 2 用直尺和尺量检查
6 表面平整度 5 用2m靠尺和楔形塞尺检查
2 固定在模板上的预埋件和预留洞均不得遗漏，安装必须牢固，位置准确，其允
许偏差应符合下表的规定。
表6.7-1 预埋件和预留孔洞的允许偏差
项次 项目 允许偏差
1 轴线位置（柱、墙、梁） 3
2 底模上表面标高 3
中心线位置 2
3 预埋螺栓
外露长度 +10，0
预留洞 10
4 中心线位置
截面内部尺寸 +10
3 现浇钢筋混凝土梁、板，当跨度等于或大于 4m时，模板应起拱，起拱高度为
全跨长度的1/1000～3/1000（具体以构件的高、宽、厚，即构件重来控制）。如：跨
度>4m的梁按跨长0.2%起拱，≥2m的悬臂梁、板按0.4%起拱，且不得削弱构件截面。
4 主控项目
105铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
1) 模板及其支架应根据工程结构形式、载荷大小，地基类别、施工设备和材料供
应等条件进行设计，模板及其支架应具有足够的承载能力。刚度和稳定性，能可靠的
承受浇筑混凝土的重量、侧压力以及施工载荷。
2) 在涂刷模板隔离剂时，不得玷污钢筋和混凝土接搓处。
5 一般项目
1) 模板的接缝不应漏浆；在浇筑混凝土前，木模板应浇水湿润，但模板内不应有
积水。
2) 模板与混凝土的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或
妨碍装饰工程的隔离剂。
3) 浇筑混凝土前，模板内的杂物应清理干净。
4) 对清水混凝土工程及装饰混凝土工程，应使用能达到设计效果的模板。
5) 用作模板的地坪、胎模等应平整光洁，不得产生影响构件质量下沉、裂缝、起
砂或起鼓。
6) 侧模拆除时的混凝土强度应能保证其表面及棱角不受损伤。
6 质量控制程序
模板成型交验班组内实行“三检制”，合格后报配属队伍工长检验，合格后依次
报项目区域责任师、质量总监进行核定。每个环节责任，并由上一环节负责人负责改
正问题。
7 质量控制注意点
1) 浇筑混凝土前必须检查支撑是否可靠、扣件是否松动。浇筑混凝土时必须由模
板支设班组专人看模，随时检查支撑是否变形、松动，并组织及时恢复。
2) 所有接缝处加粘海绵条或塑料胶带粘贴。
6.7.5 模板的拆除
现浇结构的模板及其支架拆除时的混凝土强度，应符合设计要求，当设计无具体
要求时，应符合下列规定：
侧模：在混凝土强度能保证表面棱角不因拆除模板而受损坏后，方可拆除。
底模：在混凝土强度符合下表的规定后，方可拆除（底模拆除以 7天拆模试块确
定拆模令为准）。
图6.7-1 现浇结构拆模时所需混凝土强度
结构类型 结构跨度（m） 按设计的混凝土强度标准值的百分率计（%）
≤2 ≥50
板 ＞2，≤8 ≥75
＞8 100
梁、拱、壳 ≤8 ≥75
106铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
＞8 100
≤2 ≥75
悬臂构件
＞2 100
注：表中“设计的混凝土强度标准值”系指与设计混凝土强度等级相应的混凝土
立方体强度标准值。
6.7.5.2 模板拆除要求
1) 模板拆除时混凝土强度必须满足前述拆除的规范要求。
2) 应首先拆除梁侧模板，再拆除楼梯模板，楼板模板拆除时，先调节顶部支撑头
和使其向下移动，达到模板与楼板分离的要求，保留养护支撑及其上的养护方木或养
护模板，其余模板均落在满堂脚手架上。
3) 拆模应遵循先支后拆，后支先拆；先拆不承重的模板，后拆承重部分的模板，
自上而下，支架先拆侧向支撑，后拆竖向支撑等原则。
4) 用钩子或扁铲撬棍将未拆下的模板撬下，等模板全部落下之后，再集中运出并
堆放指定地点，分规格码放好。
5) 拆除的模板应及时清理模板上的杂物，和其上的钉子拔干净，并分规格堆放。
6) 在支拆模时，必须轻拿轻放，上下、左右有人传递，模板的拆除和修理时，禁
止使用大锤敲打模板以降低噪音。
7) 模板面涂刷水性绿色环保脱模剂，严禁使用废机油，防止污染土地，装脱模剂
的塑料桶设置在专用仓库。
8) 模板拆除后，清理模板上的粘结物如混凝土等，现场要及时清理收集，堆放在
固定堆放场地，作为建筑垃圾处理。
9) 梁板模板内锯末、灰尘等不得用高压机吹而用大型吸尘器吸然后将垃圾装袋送
入垃圾站处理。
模板施工详见模板设计及施工方案
6.8 混凝土工程
6.8.1 混凝土搅拌站的选择和要求
6.8.1.1 混凝土搅拌站的选择
在选择混凝土搅拌站时，根据现场所需施工混凝土性能标号，混凝土的任务量及
其工期，施工环境和施工对象；多重放面考虑，选择符合要求的搅拌站，从而保证施
工顺利和施工质量。
6.8.1.2 对原材料的质量要求
1 水泥
混凝土采用普通硅酸盐水泥。所选水泥应具有质量证明书（水泥进场应有产品合
107铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
格证和出厂检验报告，应对强度、安定性、放射性指标检测报告及其他必要的性能指
标进行取样复检），并得到甲方及监理工程师的认可。如在过程中更改水泥厂家也必
须得到甲方及监理工程师的认可。
2 细骨料
采用中砂，含泥量≤2%，粗细率2.6～2.8（考虑Φ125管径泵送施工要求），其
他要求要符合《普通混凝土用砂质量标准及检验方法》（JGJ52-2006）的规定。
3 粗骨料
骨料不得含有机杂质，含泥量≤1%，最大粒径25mm（考虑Φ125管径泵送施工要
求），不得使用碱活性的骨料，其他要求要符合《普通混凝土用碎石或卵石质量标准
及检验方法》的规定。
4 水
拌制混凝土采用饮用水，当采用其他水源时，水质应符合国家现行有关标准的规
定。
5 外加剂
混凝土外加剂选用符合《混凝土外加剂应用技术规范》，使用前应得到甲方认可。
外加剂应有产品说明书、出厂检验报告及合格证、性能检测报告，进场应复验合格。
有害物含量检测报告应由法定检测部门出具。并应检验外加剂均质性与水泥的适应性。
结构后浇带的膨胀混凝土，强度比同部位高一个强度等级，对于混凝土限制膨胀
率，在水中养护14天0.035%-0.045%。膨胀剂厂家应具备技术服务能力，应能根据现
场使用的不同品牌的水泥等材料相应调整膨胀剂的掺量，并提供相应的配合比；
6 掺合料
应具有质量证明书，法定检测单位的质量检测报告，进场应复验合格。并符合第
一条有关规定、规范、标准。
7 混凝土中碱含量的控制
混凝土最大碱含量≤3.0Kg/m3，由混凝土搅拌站做试配并合格，并送实验中心复验。
8 混凝土配合比的一般要求
混凝土中各种材料掺量应通过混凝土配合比设计，经过试验确定，一般胶凝材料
不少于300 Kg/m3，砂率控制在30%～45%，掺合料不宜大于水泥用量的30%。
9 氯离子含量要求
基础承台、地下室外墙的耐久性应符合《混凝土结构设计规范》中使用年限为50
年，环境类别为二类.b的规定——最大氯离子含量为0.2%；地上结构外墙环境类别为
二类.a的规定——最大氯离子含量为0.3%；其他室内环境类别按规范环境类别规定为
一类规定——最大氯离子含量为1%。
10 砼坍落度及初凝时间的控制
108铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
供方应根据至施工现场的交通状况在砼中适当添加缓凝剂，并考虑途中失水的情
况，坍落度要符合要求，并要保证混凝土拌合物的粘聚性和保水性；混凝土运输、浇
筑及间歇的全部时间不应超过混凝土初凝时间。混凝土到场应按规定对每车砼进行坍
落度的检查，不符合申请要求的坚决清退。
除底板混凝土的初凝时间为6～8h，其它部位的混凝土的初凝时间为4～6h。
6.8.2 混凝土的运输
6.8.2.1 商品混凝土
本工程结构混凝土供应商选择通过严格招标的合格供应商，计划选择三家，其中
一家作为本工程混凝土的供应商，二家作为在选定的两家供应商发生不可预见情况时
备用。
6.8.2.2 混凝土的运输
从搅拌站到现场采用混凝土罐车运输，搅拌站保证运输到现场混凝土的坍落度必
须符合配合比申请单要求的数值（根据施工温度、场外运距、堵车情况、场内运输方
式、场内运距长短等因素来确定）。现场实测混凝土坍落度(每车测一次)，并作好记
录。混凝土搅拌站保证运输到现场混凝土不得产生离析现象。
混凝土搅拌运输车装料前，必须将拌筒内积水倒净；运输途中,严禁往拌筒内加水；
在运输途中，拌筒要以4.5±1.5r/min的速度慢速转动。混凝土从搅拌机卸出运输到
现场≤1.0小时,初凝时间6-8小时，相邻两车的发车时间≤15min。
6.8.3 混凝土的浇筑与振捣
6.8.3.1 混凝土浇筑前的准备工作：
混凝土基层要清理干净，不得留有泥土、渣土、灰尘、杂质、油污、蜡、浮浆、
浮石等杂物 ；施工前木模板需浇水冲洗，但不得有积水；对模板及其支架、钢筋保护
层、预埋件和预留洞进行检查，保证模板内和钢筋上的杂物已清理干净，缝隙、孔洞
已堵严，做好模板、预埋件、钢筋、机电等各项隐蔽、预检资料并进行会签后，方可
浇筑混凝土。
柱插筋位置和底板标高的控制
柱插筋位置的控制：为了保证柱插筋的绝对准确，把柱边线放出来，用红油漆标
注在基础梁的钢筋上，柱根部保证有一道定位箍筋。在浇筑混凝土过程中，测量工和
看筋人员随时复查插筋位置，以防发生偏位。
二次浇筑施工缝的处理：在其二次浇筑前必须用钢丝刷等有效手段将接缝处处理
干净，除去所有浮浆及松动部分。
6.8.3.2 混凝土浇筑
1 一般要求
109铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
混凝土浇筑应连续进行，不得间歇，在毗邻层或单元间的停息时间不应超过 30分
钟。每一批混凝土应在加料时随加随搅拌，所有料投放完后应至少搅拌 70次 ，现场
卸车前，还应搅拌不小于10次，防渗透混凝土的混合时间要比普通混凝土混合时间长
至少2分钟 。
若混凝土温度未达到浇筑要求或超过38℃不应浇筑。
1) 梁、板混凝土浇筑
梁板应同时浇筑，浇筑方法应由一端开始用"赶浆法"，即先根据梁高将梁内混凝
土分层浇筑成阶梯形，当达到板底位置时再与板的混凝土一起浇筑，随着阶梯不断延
长，梁板混凝土浇筑连向前推进。
梁和板连成整体的大断面梁允许将梁单独浇筑，其施工缝应留在板底下 2-3cm处。
浇捣时，浇筑与振捣必须紧密配合，第一层下料慢些，梁底充分振实后再下二层料。
用"赶浆法"保持水泥浆沿梁底包裹石子向前推进，每层均应振实后再下料，梁底及梁
帮部位要注意振实，振捣时不得触动钢筋与预埋件。
梁柱结点钢筋较密时，浇筑此处混凝土时宜用细石子、同等级混凝土浇筑，并用
小直径振捣棒振捣。
板混凝土浇筑时应铺设均匀，在间距 2-3m范围内水平移动混凝土泵输送管，不能
堆放过多，防止顶板模变形。
为防止顶板混凝土产生收缩裂缝，在混凝土初凝前用 2m刮杠刮平，终凝前用木抹
子搓平，用铁抹子压实2-3遍。
2) 柱混凝土的浇筑
混凝土浇筑前，先在底部浇以与混凝土配合比相同的减石子水泥砂浆 30--50mm，
然后再浇筑混凝土。
混凝土分层浇筑时，要制作分层标尺杆控制混凝土的分层下料厚度，分层浇筑厚
度取250mm左右。
为了避免发生离析现象，当混凝土自高处倾落时其自由倾落高度不应超过 2米,当
超过2米时，采用导管下料。
因柱高均超过3米，故混凝土柱均单独浇筑。
3) 混凝土施工缝留设位置及处理
框架柱混凝土施工缝设置在楼板面以上及梁底。
水平施工缝：将表面混凝土浮浆剔凿露出石子并清除浮渣，在浇筑混凝土前，先
浇筑5--10cm厚与混凝土配合比的水泥砂浆。凝土凝结之前，将次层混凝土浇筑完毕
不得有明水。
竖向施工缝：增加φ10@200附加钢筋，施工缝处为L=1m，后浇带处为L= 2m. 以
增加抗剪能力；将表面剔凿并清除浮渣，表面成凹凸不平。
110铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
已形成的接缝表面清除浮浆和松散的材料，混凝土浇筑 2-4小时用高压水冲洗使
骨料裸露。当恢复混凝土时，还应擦洗干净，表面使用机械方法凿毛并在震捣前再吹
干净。
6.8.3.3 混凝土振捣
振捣棒
使用插入式振捣器，楼板还需平板振捣器配合使用。使用插入式振捣器应快插慢
拔，插点要均匀排列，逐点移动，顺序进行，做到均匀振实，移动间距不大于振捣作
用半径的1.5倍，振捣最大距离不超450mm。
6.8.4 混凝土养护
墙梁板混凝土采用洒水养护，浇水次数以保证混凝土面呈潮湿状态为准；框架柱
混凝土浇筑拆模后覆盖塑料布养生。
6.8.4.1 混凝土的养护
为降低混凝土内外温差，减慢混凝土降温速度来达到降低混凝土自约束应力和提
高混凝土抗拉强度，提高承受外约束应力时的抗裂能力，在混凝土浇筑完毕12h后进
行充分养护。
混凝土墙面淋水进行养护，浇水次数应保证混凝土墙面呈湿润状态，保持混凝土
湿润不脱水；柱包裹塑料布进行养护
梁板均采用浇水湿润进行养护。
混凝土养护时间不得少于七天，防水混凝土养护时间不得少于十四天。
夏季高温天气应采取必要的措施防止新浇筑的混凝土受到阳光暴晒，增加浇水次
数并要保证表面湿润，用塑料布覆盖严密，并保持塑料布内有凝结水，严防混凝土裂
纹的出现。
因实际工期考虑，本工程不涉及冬季混凝土施工
6.8.5 混凝土结构的实体验收
根据《建筑工程施工质量验收统一标准》(GB 50300-2013)的要求和《混凝土结构
工程施工质量验收规范》(GB 50204-2015)的规定 对涉及混凝土结构安全的后要部位
应进行结构实体检验。结构实体检验应在监理工程师（建设单位项目专业技术负责
111铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
人）见证下，由施工项目技术负责人组织实施。承担结构实体检验的试验室应具有相
应的资质。
1 对混凝土强度的检验，应以在混凝土浇筑地点制备并与结构实体同条件养护的
试件强度为依据。混凝土强度检验用同条件养护试件的留置、养护和强度代表值应符
合规范附录的规定。
2 对混凝土强度的检验，也可根据合同的约定，采用非破损或局部破损的检测方
法，按国家现行有关标准的规定进行。
3 当同条件养护试件强度的检验结果符合现行国家标准《混凝土强度检验评定标
准》的有关规定时，混凝土强度应判为合格。
4 钢筋保护层厚度的检验，抽样数量、检验方法、允许偏差和合格条件应符合规
范附录的规定。
5 当未能取得同条件养护试件强度、同条件养护试件强度被判为不合格或钢筋保
护层厚度不满足要求时，应委托具有相应资质等级的检测机构按国家有关标准的规定
进行检测。
混凝土施工详见混凝土设计及施工方案
6.9 砌筑工程
6.9.1 工艺流程图
基层清理→放线→立皮数杆砂浆搅拌→砌筑→圈梁、构造柱钢筋，支模，砼浇筑
→上部砌筑→上部构造柱的浇筑→顶部斜砖砌筑→清理→验收。
6.9.2 砌筑原则及砌筑方法
砌筑前，应将砌筑部位清理干净，放出墙身中心线及边线，实心砖砌块应提前2d
浇水润湿，要求砌筑前不得浇水。严禁使用裂缝、断裂、龄期不足 28天的混凝土砌块
进行砌筑。在墙的转角处及交接处立皮数杆，在皮数杆之间拉准线，依准线逐皮砌筑。
砌筑时，要求砌筑的墙体底部必须设置 C20混凝土导墙（卫生间），要求其高度
不得小于 200mm。电井墙体底部必须设置 C20 混凝土导墙，要求其高度不得小于
100mm。砌筑前，必须根据门窗洞口位置认真进行排砖，当洞口与砌块模数不符合时，
可以适当调整与增大门窗抱框的尺寸。
砌块排列，根据设计图纸各个部位尺寸，排砖撂底，使组砌方法合理，分皮咬槎
交错搭界。当排砖尺寸与构造柱位置间距不符合模数时，必须满足排砖要求。要求砌
块为顺砌，上下皮竖缝相互错开1/2砌块长，上下及砌块孔洞相互对准。
砌筑时，必须严格遵守“反砌、对孔、错缝六字砌筑法”的砌筑原则，即把每皮
砌块的底面朝上摆放砌筑（即反砌）；每皮砌块顺砌，上下层砌块应对孔错缝搭砌
（即对孔）；每皮砌块的竖向灰缝应相互错开（即错缝）。如个别情况无法对孔砌筑
112铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
时，允许错孔砌筑，但搭接长度不应小于 90mm，如不能保证，在灰缝中设置拉结钢筋。
拉结钢筋可用2Φ6@500钢筋；拉结钢筋沿墙长贯通布置，但竖向同缝不得超过两皮砌
块。
砌筑砂浆必须随铺随砌，砌体灰缝应横平竖直，宽厚均匀一致，要求砌体水平灰
缝厚度和竖向灰缝宽度为10mm，且不得小于8mm，也不得大于12mm。水平灰缝采用坐
浆法满铺砌块的封底面，竖向灰缝采用满铺端面法，即将每皮砌块的端面朝上铺满砂
浆，再上墙挤紧然后加填砂浆插捣密实，严禁用水冲浆灌缝，不得出现透缝、瞎缝、
假缝。砌体的砂浆饱满度水平灰缝不得小于 90%，竖向灰缝不得小于80%。砌筑时，墙
面采用原浆及时勾缝处理，缺灰处及时补砂浆压实。要求灰缝做成凹缝，凹进墙面
2mm，勾缝时必须做到横平竖直，光滑密实，不得有透明缝、瞎缝、假缝。已砌筑的混
凝土空心砌块不得碰撞或撬动，更不准采用敲击法矫正已砌筑的墙体。如发生或出现
碰撞、撬动或敲击时，必须拆除并清理扫净原砂浆，重新砌筑。在砌块砌筑过程中，
必须严加注意，防止碰撞扰动已砌墙体，影响砌体施工质量。砌筑时，灰缝中挤出的
砂浆与空腔槽内掉落的砂浆，必须在砌筑后及时清理。
除设置构造柱的部位外，砌体转角处及交接处应同时砌筑，如留斜槎有困难，除
外墙转角部位的砌体临时间断处不应留直槎外，可从砌体面伸出 200mm砌成阴阳槎，
并沿砌体高每两皮砌块（500mm），设拉结钢筋，接槎部位宜延至门窗洞口。
施工洞口处，可留直槎，但必须加设拉结筋，拉结钢筋的数量为每 190厚墙厚放
置2Φ6拉结钢筋，间距沿墙高不超过600mm，埋入长度从施工洞边算起每边均不应小
于1000mm, 拉结钢筋端部设置900弯钩。
砌筑时若整砖符合整砖模数时，可采用与砌块材料相同强度等级的混凝土实心砌
块镶砌，严禁混砌其它砌体材料。填充墙砌至接近梁、板底面部位时，必须留有一定
113铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
空隙，待砌体结束并至少间隔 7天，墙体达到一定强度并沉实后，采用混凝土实心小
砌块斜砌楔紧，砌
筑时必须逐块敲紧挤实，填满砂浆。砌块与剪力墙接触处，应留有 20mm间隙，再
用C20干硬性膨胀混凝土填嵌(或设置混凝土构造柱)，当填充墙长度大于5m时，填充
墙顶部与梁（板）采用Φ8膨胀螺栓固定2Φ6钢筋，用C20豆石混凝土填实，顶部用
干硬性砂浆捻实。做法详见下图。
6.9.3 墙体拉结筋设置
隔墙沿墙高每 500（可根据混凝土砌块模数设置 400mm/600mm）设2φ6拉筋与构
造柱或剪力墙拉结，主楼每边伸入隔墙700且大于1/5墙长；外墙每边伸入框架柱、
构造柱满足锚固长度外全长通长设置。
填充墙与结构剪力墙、框架柱拉结，原在结构剪力墙、框架柱预留的剔凿出来，
如没有预埋的，采用在结构墙体上打孔植筋的做法，植入深度≥15d（即 φ6 钢筋
≥90mm），植入钢筋预留足够的搭接长度与填充墙内通长钢筋绑扎。（植筋做法见下
图）
6.9.4 墙体圈梁设置
砌体填充墙的墙高度大于4m时，在墙高中间位置设钢筋混凝土水平系梁，系梁高
≥100mm，宽度同墙厚，配筋 3Φ10HRB400，Φ6＠200；混凝土强度等级为 C25。系梁
114铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
应沿墙长贯通设置，其纵筋锚入框架柱内。

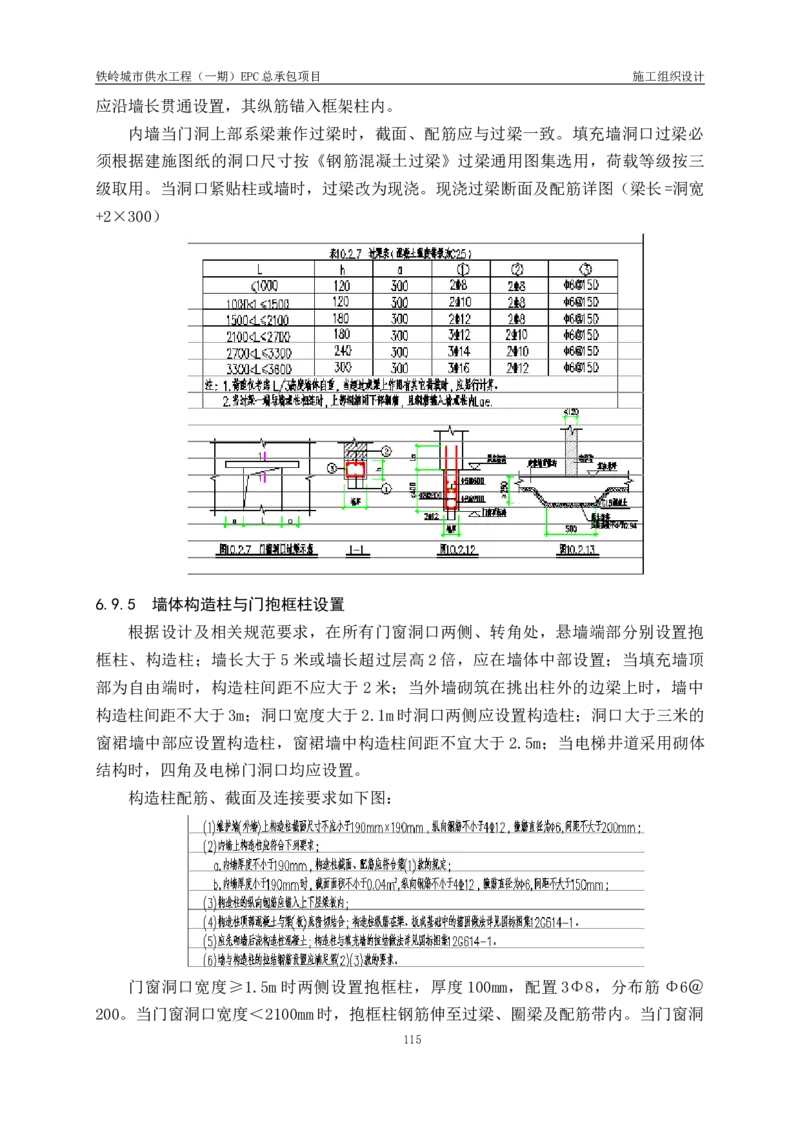

内墙当门洞上部系梁兼作过梁时，截面、配筋应与过梁一致。填充墙洞口过梁必
须根据建施图纸的洞口尺寸按《钢筋混凝土过梁》过梁通用图集选用，荷载等级按三
级取用。当洞口紧贴柱或墙时，过梁改为现浇。现浇过梁断面及配筋详图（梁长=洞宽
+2×300）
6.9.5 墙体构造柱与门抱框柱设置
根据设计及相关规范要求，在所有门窗洞口两侧、转角处，悬墙端部分别设置抱
框柱、构造柱；墙长大于5米或墙长超过层高2倍，应在墙体中部设置；当填充墙顶
部为自由端时，构造柱间距不应大于 2米；当外墙砌筑在挑出柱外的边梁上时，墙中
构造柱间距不大于3m；洞口宽度大于2.1m时洞口两侧应设置构造柱；洞口大于三米的
窗裙墙中部应设置构造柱，窗裙墙中构造柱间距不宜大于2.5m；当电梯井道采用砌体
结构时，四角及电梯门洞口均应设置。
构造柱配筋、截面及连接要求如下图：
门窗洞口宽度≥1.5m时两侧设置抱框柱，厚度100mm，配置3Φ8，分布筋Φ6＠
200。当门窗洞口宽度＜2100mm时，抱框柱钢筋伸至过梁、圈梁及配筋带内。当门窗洞
115铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
口宽度≥2100mm时抱框柱钢筋伸至梁内或板内。构造柱其断面为墙厚*190,构造柱与顶
板上连接采用结构施工时预留φ12钢筋与主筋搭接长度绑扎，构造柱与顶板下梁、板
连接，采用结构施工时预留φ16钢筋与主筋搭接长度绑扎。
6.9.6 施工技术措施
施工准备：砌块砌筑前，先检查导墙上口水平度，剔凿上口的浮浆，并采用水泥
砂浆找平；
测量人员在结构楼板或基层上和结构柱或墙上放出轴线及水平标高线，砌筑施工
人员根据图纸、依据轴线弹好墙体边线及门窗洞口位置。
测量立皮数杆：根据隔墙定位，测量放线，立皮数杆间距 15～20m，拐角处单独设
置皮竖杆；
砌块排列上、下皮应错缝搭砌，搭砌长度一般为砌块的1/2。
设计要求设置构造柱，构造柱措施详见设计要求。门窗洞口均设过梁，墙高大于
4m时设置圈粱，具体的配筋见结构设计说明。
电气铺管，安装附墙设备，按图纸要求预埋管道和附墙设备。要求与砌筑同步进
行。二次开槽的管道，在完成之后用细石混凝土填实，并在表面贴尼龙布，避免表面
面层出现裂缝。
制配砂浆：按设计要求的砂浆品种、强度及砌筑部位配置砂浆，配合比应有实验
室确定，采用重量比，计算精度为水泥±2%，砂、灰膏控制在±5%以内，应采用机械
搅拌，搅拌时间不少于1.5分钟。先将砂及水泥投入，搅拌均匀后，再加入水搅拌均
匀，搅拌时间不得少于2min，砂浆随拌随用，水泥砂浆在拌成 2小时内使用完毕，当
施工期间气温超过30℃时,必须在拌成后1.5小时内使用完毕。严禁使用过夜砂浆。
铺砂浆：将搅拌好的砂浆，通过吊斗、灰车运至砌筑地点，在砌块就位前，用大
铲、灰勺进行分块铺灰，较小的砌块量大铺灰长度不得超过1500mm。
砌块就位与较正：砌块砌筑前一天应进行浇水湿润，冲去浮尘，清除砌块表面的
杂物后方可吊、运就位。砌筑就位应先远后近、先外后内；每层开始时，应从转角处
或定位砌块处开始；应吊砌一皮、校正一皮，立皮数杆，拉线控制砌体标高和墙面平
整度。每天砌筑的高度不得大于1500mm。
机电管线穿越较多且复杂的隔墙，先砌筑到圈粱的部位，如果机电管线穿越少且
可以准确定位的，隔墙可以先砌筑到顶，预留机电管线的洞口。
墙顶部与楼板小于200，用灰砖斜顶，灰缝用同标号砂浆灌实。
6.9.7 质量要求
轴线位置≤10mm，每层垂直度≤5mm，表面平整度≤10mm，水平灰缝垂直度
≤10mm，水平灰缝厚度+10 -5，垂直缝宽度+10 –5，门窗洞口宽度+10 –5。
116铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
砌筑工程详见砌筑施工方案
6.10 脚手架工程
6.10.1 施工部署
均采用双排落地脚手架，脚手架服务于主体维护、砌筑、抹灰、保温等工程。外
墙保温完毕拆除脚手架。
脚手架搭设按地下凸出构件300mm为脚手架内立杆里皮。
地上一层至顶层，脚手架内立杆里皮距装饰面200mm。
连墙件采取抱柱、抱梁及局部预埋钢管形式。
确保脚手架在使用周期内安全、稳定、牢靠。
脚手架在搭设及拆除过程中要符合工程施工进度要求。操作人员需取得特殊作业
人员资格上岗证。
6.10.2 材料准备
钢管：外架采用φ48.3×3.6的钢管，内架采用轮扣式脚手架。钢管型号应满足
规范要求；
扣件：直角扣件（十字扣）用于两根呈垂直交叉钢管的连接；旋转扣件（回转
扣）用于两根呈任意角度交叉钢管的连接；对接扣件（一字扣）用于两根钢管对接连
接。
脚手板：采用4000×250×50的木跳板，满铺于各作业面上。
绿色密目安全网：采用1800×6000的密目网，网眼不小于2000/100cm2。
大眼锦纶网：尺寸为1500×6000mm及3000×6000mm，用于大尺寸孔洞下的水平兜
网。
6.10.3 脚手架搭设方法
1 定距定位
根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷
尺拉直，根据立杆间距，分出立杆位置。
在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角处双向增设，
待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高出连墙
件以上两步时，宜先立外排，后立内排。其余按构造要求搭设。
117
立杆
大横杆
附墙拉结
安全网
垫块
砼垫层 素土夯实
钢管外脚手架搭设示意
0051
0051
0051
0051
002
1200 1200 1200 1200 1200 1200
挡脚板
小横杆
剪刀撑
0051
0051立杆
大横杆
附墙拉结
安全网
铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
垫块
砼垫层 素土夯实
钢管外脚手架搭设示意
图6.10-1 脚手架立面图
2 立杆间距
脚手架严格按照设计要求进行各杆间距布置，三角支撑架的底部要与钢管桩用旋
转扣件可靠连接，并用扣件牢固连接。支撑杆中部的连接杆是为减少支撑杆的受力高
度，抵抗弯曲变形而设置的，必须用旋转扣件与支撑杆牢固连接。扣件拧紧扭力矩不
能小于40N•m，且不能大于65N•m。
脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布
置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手
架的整体性。
立杆的垂直偏差应控制在不大于架高的1/400。
3 大横杆、小横杆、剪刀撑设置
纵向水平杆亦设置在立杆内侧，其长度不宜小于 3跨，纵向水平杆接长宜采用对
接扣件连接，也可采用搭接其要求如下：当采用对接时，对接扣件应该交错布置，两
根相邻纵向水平杆接头不宜设置在同步或同跨；不同步或不同跨两相邻接头在水平方
向错开距离里不应小于500mm；各接头中心至最近主节点的距离不宜大于纵距的 1/3。
当采用搭接时；搭接长度不应小于 1m，应等间距设置3个旋转扣件固定，端部扣件盖
板边缘至搭接纵向水平杆杆端的距离不应小于 100mm。当使用木脚手板时，纵向水平杆
应作为横向水平杆的支座，用直角扣件固定在立杆上；
外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整
体受力。主节点处必须设置一根横向水平杆，用直角扣件扣接且严禁拆除；并且作业
层上非主节点处的横向不平杆，宜根据支承脚手板的需要等间距设置，最大间距不应
大于纵距的1/2；当使用冲压钢脚手板、木脚手板、竹串片脚手板时，双排脚手架的横
向水平杆两端均应采用直角扣件固定在纵向水平杆上。
双排脚手架应在外侧立面整个长度和高度上连续设置剪刀撑。剪刀撑斜杆的接长
宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用
118
0051
0051
0051
0051
002
1200 1200 1200 1200 1200 1200
挡脚板
小横杆
剪刀撑
0051
0051铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点
的距离不宜大于150mm。
4 悬挑支撑连接件设置
悬挑支撑连接件的钢管直径为48.3mm，厚度为3.6mm，必须用旋转扣件和支撑杆
连接，不得用其他材质的材料，连接件必须用符合要求的旋转扣件连接，扣件拧紧力
矩为40~65N•m，不得用钢丝或其他材料绑扎。
5 脚手板、脚手片的铺设要求
1) 作业层脚手板应铺满、铺稳，离开墙面120~150mm；
2) 木脚手板应设置在三根横向水平杆上。当脚手板长度小于 2m时，可采用两根
横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。脚手板的铺设可采用
对接平铺，亦可采用搭接铺设。脚手板对接平铺时，接头处必须设两根横向水平杆，
脚手板外伸长应取130~150mm，两块脚手板外伸长度的和不应大于300mm（如图）；脚
手板搭接铺设时，接头必须支在横向水平杆上，搭接长度应大于 200mm，其伸出横向水
平杆的长度不应小于100mm。
3) 作业层端部脚手板探头长度应取150mm，其板长两端均应与支承杆可靠地固定。
脚手板探头应用直径3.2mm镀锌钢丝固定在支承杆件上；在拐角、斜道平台口处的脚
手板，应与横向水平杆可靠连接，防止滑支；
6 防护栏杆
脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固
定在脚手架外立杆里侧。
选用18#铅丝张挂安全网，要求严密、平整。
脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于 2
道，高度分别为0.9m和1.3m。
脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆
和30cm高踢脚杆。
7 连墙件
1) 连墙件数量的设置除应满足本规范计算要求。
2) 连墙件的布置应符合下列规定：
3) 宜靠近主节点设置，偏离主节点的距离不应大于 300mm；应从底层第一步纵向
水平杆处开始设置，当该处设置有困难时，应采用其它可靠措施固定；
4) 宜优先采用菱形布置，也可采用方形、矩形布置；
5) 一字型、开口型脚手架的两端必须设置连墙件，连墙件的垂直间距不应大于建
筑物的层高，并不应大于4m（2步）。
6) 双排脚手架采用刚性连墙件与建筑物可靠连接。
119铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
7) 当脚手架下部暂不能设连墙件时可搭设抛撑。抛撑应采用通长杆件与脚手架可
靠连接，与地面的倾角应在 45°~60°之间；连接点中心至主节点的距离不应大于
300mm。抛撑应在连墙件搭设后方可拆除。 架高超过40m且有风涡流作用时，应采取
抗上升翻流作用的连墙措施。
图6.10-1 连墙件构造示意图
8 架体内封闭
1) 脚手架的架体里立杆距墙体净距最大为 200mm，如因结构设计的限制大于
200mm的必须铺设站人板，站人板设置平整牢固。
2) 脚手架施工层里立杆与建筑物之间采用脚手板或木板进行封闭。
3) 施工层以下外架隔3步底部用密目网或其他措施进行封闭。
4) 支承结构钢管的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在
悬挑的支承结构上。上部脚手架立杆与支承结构应有可靠的定位连接措施，以确保上
部架体的稳定。通常在立杆下部设置扫地杆。
9 脚手架拆除
1) 脚手架的拆除遵循自上而下，先搭的后拆，后搭的先拆的原则，先横杆后立杆
再拆连墙杆，逐层拆除，严禁上下同时作业。
2) 在拆除区域内设立标志，警戒线，并设专人看管。
3) 清除脚手架上杂物及地面上障碍物。
4) 所有连墙件应随脚手架逐层拆除，严禁先将连墙件整层或数层拆除后再拆脚手
架；分段拆除高差不应大于2步。
5) 在拆除过程中，凡已松开连接的杆配件及时拆除运走，避免误扶、误靠。
120铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
6) 拆下的杆的配件装入随身携带的袋子，用绳子将其运下。严禁向下抛掷。
7) 当脚手架拆至下部最后一根长钢管时，应先在适当的位置搭临时抛撑加固，后
拆连墙件。
8) 分立面拆除时，对不拆除脚手架两端设置连墙件及横向支撑加固。
10 满堂脚手架搭设
主体结构中的梁、板支撑采用轮扣式脚手架搭设。
搭设要求及措施：
混凝土梁、板采用轮扣式模板支撑系统，主楼板下支撑架纵向间距为 1200mm，纵
向间距为900mm，并搭设剪刀撑和斜撑。在距楼面200mm高度位置纵横向通长设置扫地
杆。在立杆顶部用调解丝杠支撑双钢管固定楼板模板，调解丝杠的挑出长度不大于
300mm。
11 安全防护

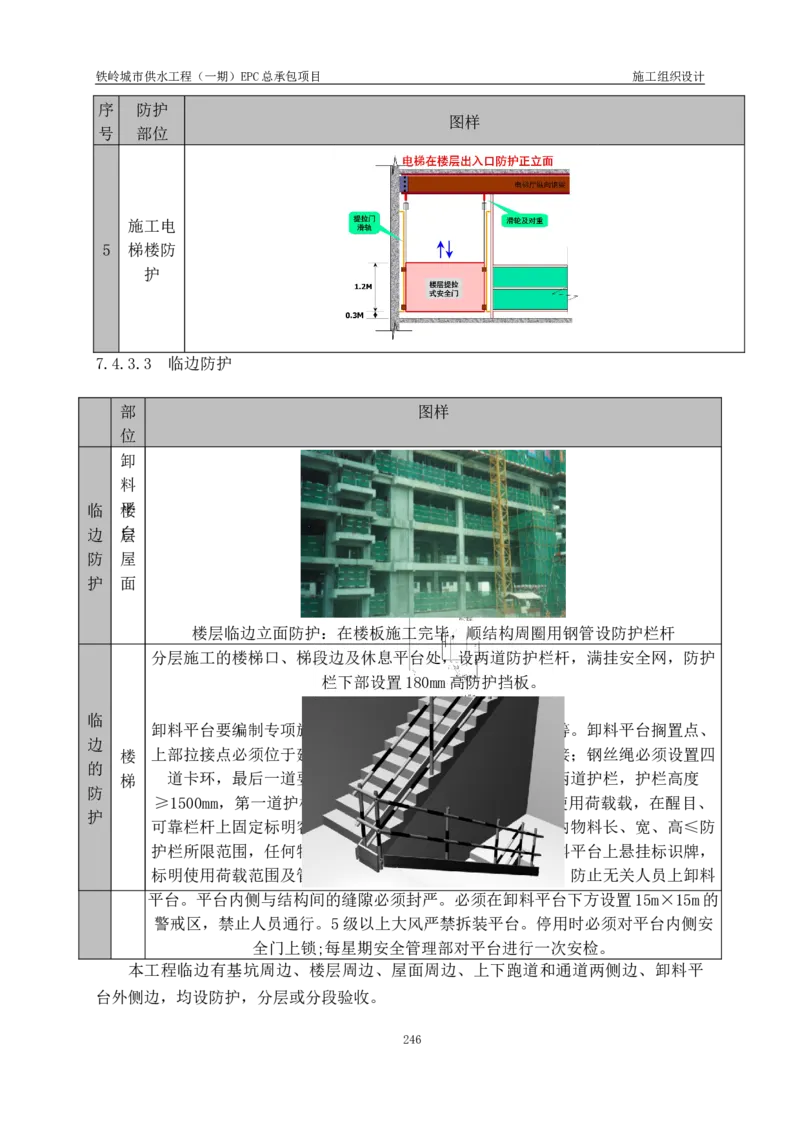

临边作业与交叉作业处
分层施工的楼梯口和梯段边，必须安装临时护栏，采用钢管搭设，搭设高度为
1.2m，设置2道防护栏杆。
每个楼梯处必须安装临时防护栏杆，采用钢管搭设，搭设高度为1.2m，设置2道
防护栏杆，楼梯间要设置足够的照明。
防护栏杆必须自上而下用安全立网封闭，或在栏杆下边设置严密固定的挡脚板，
挡脚板高度不低于18cm。
12 洞口作业防护
板与墙的洞口，必须设置牢固的盖板、防护栏杆、安全网等防护措施。
通道附近的各类洞口除设置防护设施与安全标志外，夜间还应设红灯示警。
楼板、屋面和平台面上短边尺寸小于 25cm但大于2.5cm的孔口，必须用坚实的盖
板盖牢，周围用水泥砂浆固定，保证盖板不被挪动移位。
楼板面等处边长为25～50cm的洞口，必须用盖板盖住洞口，盖板必须四周搁置均
衡，并固定牢固。
边长为50～150cm的孔洞，应预埋通长钢筋网，边长在 150cm以上的洞口，四周
设1.5m高防护栏杆，洞口下张设安全平网。
下边离楼板高度低于 80cm 的窗台等竖向洞口，当侧边落差大于 2m 时，应加设
1.5m高的临时护栏。
本工程施工中1500mm×1500mm以上的洞口，四周必须用钢管搭设围护架，并设双
道防护栏杆，洞口中间支挂水平安全网，网的四周要栓挂牢固、严密。墙面等处的竖
向洞口，凡落地的洞口应绑防护栏杆，下设挡脚板。
121铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
下设挡脚板
栏杆
横杆
栏杆柱
0
0
5
栏杆柱
0
0
5
挂安全网
0
0
2
200

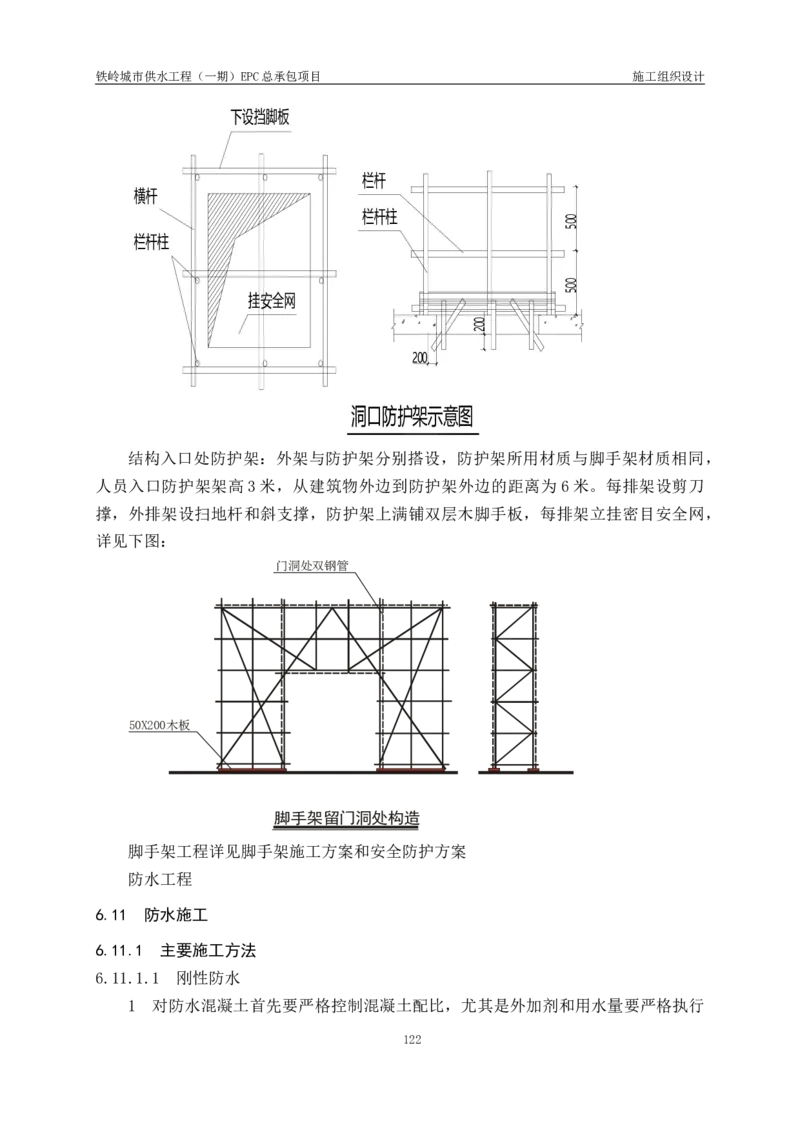

洞口防护架示意图
结构入口处防护架：外架与防护架分别搭设，防护架所用材质与脚手架材质相同，
人员入口防护架架高3米，从建筑物外边到防护架外边的距离为 6米。每排架设剪刀
撑，外排架设扫地杆和斜支撑，防护架上满铺双层木脚手板，每排架立挂密目安全网，
详见下图：
门洞处双钢管
50X200木板
脚手架留门洞处构造
脚手架工程详见脚手架施工方案和安全防护方案
防水工程
6.11 防水施工
6.11.1 主要施工方法
6.11.1.1 刚性防水
1 对防水混凝土首先要严格控制混凝土配比，尤其是外加剂和用水量要严格执行
122铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
配比；对预拌混凝土与供应商在合同中明确规定水泥、砂、石、粉煤灰及外加剂等成
分的各项技术指标。
2 加强混凝土振捣质量确保混凝土的密实性，对混凝土施工缝作好剔毛处理，做
好止水钢板的焊接。
3 混凝土浇筑完成后要加强养护工作，防止混凝土因失水过快产生裂缝，同时底
板及外墙要采用连续浇注方式。
4 迎水面钢筋保护层厚度不小于40㎜。
6.11.1.2 卷材防水施工
1 地下卷材防水分两步进行，第一步为基础底板防水，抗压板侧面防水采用反贴
做法，即先砌筑灰砂砖保护墙，内侧抹砂浆，防水层粘贴其上；第二步为地下外墙竖
向防水，其作法为正贴作法。
2 防水卷材施工前,基层应清理干净,其表面残留的灰浆及突出部分剔凿干净,同
时用硬刷清除表面的浆痕、污物，基层不得有空鼓、开裂等现象。阴阳角抹成钝角或
圆弧状。基层要干燥后方可进行卷材底油的涂刷，基层的干燥含水率不超过9%。
3 冷底子油涂刷时蘸油要少，涂刷要匀，不留空白，切忌涂刷过厚。冷底子油在
未干之前不得在上面走动。待干燥后定出卷材铺贴位置并弹好基准线，开始铺贴自粘
卷材，按弹线位置，采用热熔法，将卷材直接粘贴于基面上，随热熔随向前滚铺，每
铺完一段即用压辊滚压，使之粘牢封严。
图6.11-1 阳角卷材裁切示意图
3
1
4
2
(a)附加卷材片 (b)对折粘贴法 (c)加贴小块卷材示意图
1-折线 2-剪裁线 3-对折方法 4-小块卷材
附图3：阴阳转角附加卷材铺贴示意图
1
2
(a)附加卷材片 (b)对折粘贴法 (c)加贴小块卷材示意图
1-折线 2-剪裁线
附图2：三面阴角附加卷材铺贴示意图
123铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
阳角卷材裁切示意
4 底板部分采用外防内贴法，先铺贴垂直面，后铺水平面。铺贴时先铺转角，后
铺平面。墙外贴法卷材，应自下而上进行，为了便于操作，卷材的长度根据立墙实际
高度裁段铺贴,其长度应大于2m。
5 底板卷材施工完成后，接头翻在保护墙上，砌 2—3皮砖作临时保护，待外墙
施工完成后继续进行卷材施工。
图6.11-1 卷材搭接按下图
6 外墙内贴法部分，卷材铺贴高度与每层墙体浇注高度相一致，同时要甩出搭接
部分的卷材长度。
8）垂直面或是水平面上的卷材的压边宽度不小于 100mm，接头宽度不小于
150mm，
7 阴阳角处的局部处理，在阴阳角处必须设置一道局部附加层，宽度不小于
500mm。
124铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
加强做法示意图
8 防水卷材施工完成经检查合格后，应立即进行防水保护层施工，底板防水保护
层采用30mm厚C20细石混凝土，外墙防水保护层采用50mm厚阻燃型挤塑聚苯板外加
100mm厚混凝土实心砌块保护墙。
9 外墙阻水措施：
a.水平施工缝阻水：施工缝按设计要求止水钢板（混凝土导墙高差≥300mm）。
b外墙竖向施工缝处加止水钢板，宽度300mm，厚度3mm。
c.外墙穿墙螺栓、模板顶杆、穿墙套管等均须加止水翼环，穿墙管与套管之间空
隙用油麻填塞严密。

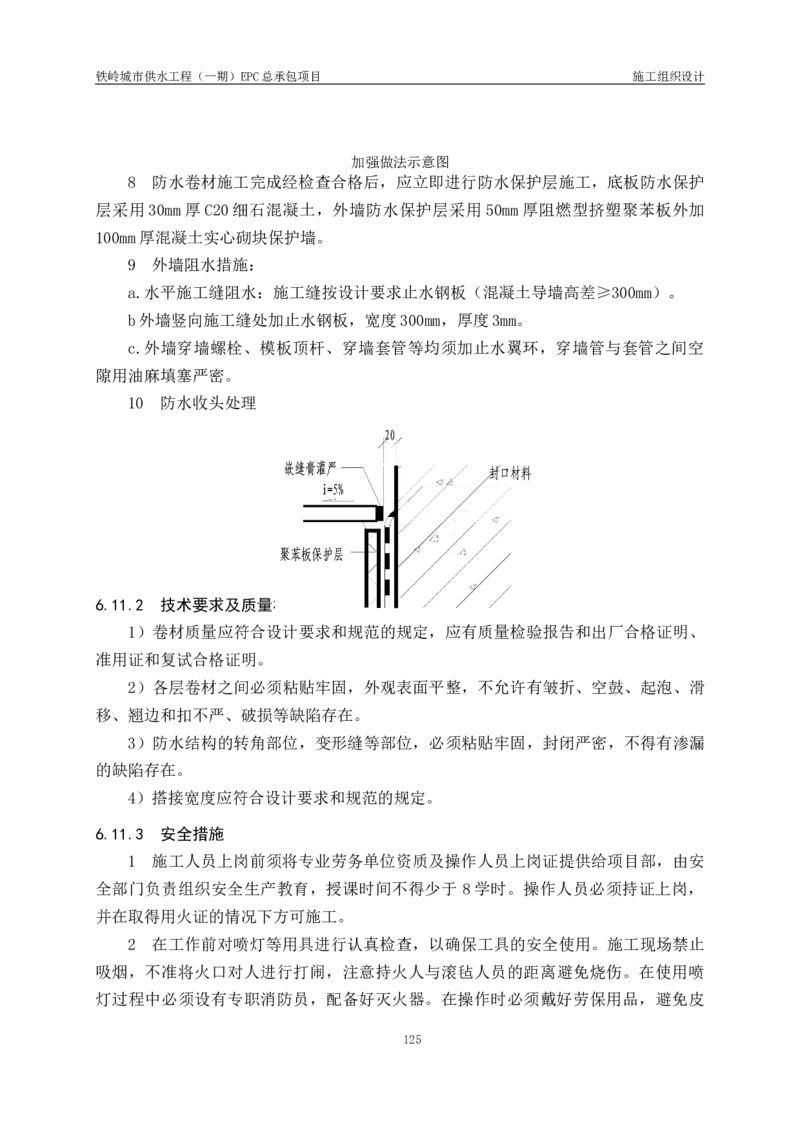

10 防水收头处理
6.11.2 技术要求及质量标准
1）卷材质量应符合设计要求和规范的规定，应有质量检验报告和出厂合格证明、
准用证和复试合格证明。
2）各层卷材之间必须粘贴牢固，外观表面平整，不允许有皱折、空鼓、起泡、滑
移、翘边和扣不严、破损等缺陷存在。
3）防水结构的转角部位，变形缝等部位，必须粘贴牢固，封闭严密，不得有渗漏
的缺陷存在。
4）搭接宽度应符合设计要求和规范的规定。
6.11.3 安全措施
1 施工人员上岗前须将专业劳务单位资质及操作人员上岗证提供给项目部，由安
全部门负责组织安全生产教育，授课时间不得少于 8学时。操作人员必须持证上岗，
并在取得用火证的情况下方可施工。
2 在工作前对喷灯等用具进行认真检查，以确保工具的安全使用。施工现场禁止
吸烟，不准将火口对人进行打闹，注意持火人与滚毡人员的距离避免烧伤。在使用喷
灯过程中必须设有专职消防员，配备好灭火器。在操作时必须戴好劳保用品，避免皮
125铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
肤与防水油料直接接触，施工中站在上风口。
3 每次施工后的残料不得随地乱扔、乱倒，污染环境，严禁引火它用。
4 墙面施工时脚手架支搭要安全，采用双排脚手架，架子要做在坚固夯实的地面
上，并垫好通板，做好槽边保护及脚手架的防护，架子支搭好后应由工地安全部门验
收确认后方可使用。
6.11.4 控制要点
1 基层处理：施工前将验收合格的基层表面灰尘土、杂物清理干净。
2 涂刷基层处理剂：SBS高聚物改性沥青卷材施工，按产品说明书配套使用，基
层处理剂是将氯丁橡胶沥青胶粘剂加入工业汽油稀释，搅拌均匀，用长把滚刷均匀涂
刷于基层表面上，常温经过24h后，开始铺贴卷材。
3 附加层施工：一般用热熔法适用改性沥青卷材施工防水层，在女儿墙、水落口、
管根、檐口、阴阳角等细部先做附加层，附加的范围应符合设计和屋面工程技术规范
和规定。
4 铺贴卷材：铺设时接缝应错开。将改性沥青防水卷材剪成相应尺寸，用原卷心
卷好备用；铺贴时随放卷随用火焰喷枪加热基层和卷材的交界处，喷枪距加热面 300mm
左右，经往返均匀加热，趁卷材的材面刚刚融化时，将卷材向前滚铺、粘贴，搭接部
位应满粘牢固，搭接宽度满粘法为100mm。
5 地漏的收口：卷材铺贴时应该将卷材剪开，卷入地漏内大于 150mm，和地漏的
管壁粘结好。安装顶部地漏盖时注意不要损害防水。
6 防水层蓄水试验：卷材防水层，经检查验收合格后进行蓄水试验，24h无渗漏，
可进行防水保护层施工。
7 质量要求：粘接牢固，无空鼓、滑移、翘边、起泡、皱折、损伤等缺陷。
详见的地下防水施工方案
6.11.5 屋面防水施工
6.11.5.1 防水材料准备
1 SBS改性沥青防水卷材应有出厂合格证，质量检验报告齐全，现场复验报告。
2 改性沥青防水卷材的配套材料准备，应选择与卷材的材性相容的配套材料。
6.11.5.2 作业条件准备
1 基层必须干燥。干燥程度的简易检验方法是将1㎡卷材平坦地平铺在找平层上，
静置3～4h后掀开检查，找平层覆盖部位与卷材上未见水印即可铺设。
2 防水层的基层必须平整、坚实、洁净，且不得有起砂、开裂和空鼓等缺陷。
3 屋面排水坡度符合设计和质量验收规范要求，不得有倒坡、积水现象。
4 伸出屋面的管道、设备或预埋件等应安装完毕。
126铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
5 基层细部做法符合要求，基层与高出屋面结构（女儿墙、楼梯间出屋面墙、电
梯机房墙、管道等）的交接处和基层的转角处，找平层均应做成圆弧形，圆弧半径为
100㎜～150㎜。内部排水的水落口周围，找平层应做成略低的凹坑。
6 基层找平层的分格缝间距适当，嵌缝严密。纵横分格缝的最大间距：水泥砂浆
找平层不宜大于6m。
7 涂刷基层处理剂：在基层表面满刷一道用汽油稀释的氯丁橡胶沥青胶粘剂，涂
刷应均匀，不透底。基层处理剂可采用喷涂、刷涂施工，喷、刷应均匀，待干燥后，
方可铺贴卷材。喷、刷基层处理剂前，应先在屋面节点、拐角、周边等处进行喷、刷。
6.11.5.3 施工顺序及铺贴方向
1 卷材铺贴应采取“先高后低、先远后近”的施工顺序，即高低跨屋面，先铺高
跨后铺低跨；等高大面积屋面，先铺离上料地点较远的部位，后铺较近部位。这样可
以避免已铺屋面因材料运输遭人员踩踏和破坏。
2 卷材大面积铺贴前，应先做好节点密封处理、附加层和屋面排水较集中部位
（屋面与水落口连接处、天沟、屋面转角处、板端缝等做法见附图）的处理、分格缝
的空铺条处理等，然后由屋面最低标高处向上施工。铺贴天沟卷材时，宜顺天沟方向
铺贴，从水落口处向分水线方向铺贴，以减少搭接。施工段的划分宜设在屋脊、天沟
等处。
3 复杂部位如管根、水落口底部等易发生渗漏的部位，可在其中心 200㎜左右范
围先均匀涂刷一遍改性沥青胶粘剂，厚度1㎜左右；涂胶后随即粘贴一层聚酯纤维无纺
布，并在无纺布上再涂刷一遍厚度为1㎜左右的改性沥青胶粘剂，使其干燥后形成一层
无接缝的整体防水涂膜增强层。
详见屋面工程施工方案
6.11.6 室内防水、防潮施工
本项目卫生间有水房间防水为 1.5厚聚氨酯防水涂膜（两道），上卷 800mm高。
所有房间首层地面均涂刷聚氨酯防潮层一遍。
1 做防水层前，所有竖向管道施工完毕，洞口应用细石混凝土堵严。禁止防水层
或地面面层做完后再凿洞。这是防水的第一道防线。管道根滴水就是因为在防水层失
效的情况下，管根未堵严造成的，否则仅会出现潮湿现象。
2 做找平层时，墙角泛水圆角半径应控制在 2cm左右；不得将圆弧做得大，否则
将影响墙面装修。在管根、地漏、出水口周围应留出宽 1cm的小槽(不必在管根处做圆
弧)，待找平层干燥后用油膏填平。若管道根处(尤其是铸铁管)生锈，应适当除锈。管
道支卡应做改进，否则将凸出地面，影响地面装修。
3 做完找平层，即按涂刷底胶、做附加层、涂膜防水层顺序施工。施工中应注意：
127铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
附加层到位，各层应有24h以上的固化时间；各层涂刷方向相互垂直；三次涂膜总厚
度达到设计要求。
4 试水：防水层做完后，必须试水。试水方法要得当，保证其有效；没水高度不
小于2.0cm，堵塞点应设在地漏和出水口杯顶 4cm以下，蓄水时间在24小时以上。面
层施工完后进行第二次试水。
详见室内装修施工方案
6.12 保温工程
6.12.1 保温工艺流程
保温干粉胶浆的配制→贴粘保温板→紧固钉的机械锚固→保温板的打磨→网格布
的铺设→抹面施工
6.12.2 保温施工技术措施及质量要求
保温干粉胶浆的配制：将保温干粉胶倒入容器中，加入清水搅拌，配合比例为重
量比，干粉胶：水=4：1，采用机械搅拌方法充分搅拌、调整其稠度，直至制成均匀胶
浆。胶浆随用随配，配好的胶浆最好在 2小时内用完，初凝后的胶浆不得使用。外界
气温较炎热应适当缩短存放时间，严格控制水泥加入量，称量准确。
1 贴粘保温板
在施工外墙面上用墨线弹出水平线。
保温板应按顺砌的方式粘贴，竖缝应逐行错缝。保温板应粘贴牢固，不应有松动
和空鼓。
墙角处保温板应交错互锁。门窗洞口四角处 EPS不得拼接，应采用整块保温板切
割形成，保温板接缝应离开角部至少200mm。
采用点框式工艺方法在保温板粘贴面上打胶，用抹子将已配制好的胶浆点状均匀
地布置在保温板上，胶点直径为50㎜，厚为10㎜左右，间距为150—200㎜左右，压实
后的胶浆厚度应控制在3—5㎜；板四周布置胶浆，宽度为30—50㎜，厚度为10㎜；粘
结胶泥总覆盖面积应大于30%。首层的粘接面积不小于50%。标准尺寸保温板，采用周
边及中间6点均匀布胶浆的方法。保温板抹完胶泥后，应立即将板平贴在基层墙体上
滑动就位，粘贴时动作应当轻揉，均匀挤压。并随时用一根 2米长的靠尺进行找平操
作。
外墙阳角和门窗阴阳角两侧，保温板必须相互粘贴紧密，板与板之间的接缝为干
接缝，间隙小于1.5㎜。
保温板的粘贴应该至下而上，沿水平方向横向铺设，竖向错缝粘贴。间隙大于 2㎜
时，应用保温板条填补。在外墙转角部位，纵向苯板应交错粘贴。如遇突出管线、埋
件时，应预留。如条件所限，需至上而下粘板时，应严格控制板缝的间隙。
128铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
门窗洞口侧面已留口，贴粘30mm厚度的XPS保温板，保温板吃框不大于5mm。
紧固钉的机械锚固
保温板粘贴强度达到70%后，在保温板外加固紧固钉，拟采用尼龙锚栓紧固钉。紧
固钉长度为120㎜。每平方米墙面紧固钉数量为6个，按板交接缝均匀排布。
2 网格布的铺设
涂抹前，应先检查保温板是否干燥，表面是否平整，去除板面的杂质及灰尘。
网格布保护层一般为一布二浆，具体做法是：先在已上墙的保温板上抹一层胶浆，
厚度不大于2㎜，然后将预先裁好的网格布展开，经纬向拉紧，用抹子由中间向两侧将
网格布压埋于胶浆内，待稍干可上手后，抹第二层胶浆，厚度不大于 1㎜，网布与网布
的连接处保持连续性，并保证足够的搭接，经纬向搭接长度不小于50㎜。
外墙的阳角及各门窗洞口的阳角部位，做二布三浆。外墙阳角处，二层网布每侧
宽度不应小于100㎜，门窗洞口的阳角部位一侧宽度不应小于 100㎜，另一侧粘至门窗
框边，门窗洞口四边应用网格布做八字拉接。整个墙体完工后，保证网布无裸露。全
部抹面施工后，静置养护12小时，方可进行下道工程，并做好成品保护工作。地面以
上2米以下采用双层网格布，即采用两网三胶的施工方法施工。
抹面施工：待网格布挂面施工完成后，12小时后，强度达到70%以上，表干后方
可进行抹面施工，抹面厚度1-3mm，抄平压光，达到下一步工序施工基本要求。
3 伸缩缝托架：
对于连续大面积不间断保温墙体（如窗口很少的山墙等部位），可采取每隔 3-4
层增设分层支托的构造措施，减少面砖饰面层面积过大而引起较大的温湿差变形，从
而使面砖饰面层的外墙外保温系统更加安全可靠。
详见外墙保温施工方案。
6.13 屋面工程
6.13.1 钢网架施工
1 网架下方二层平台为池体结构，现场不具备架体搭设条件，因此采用地面拼装
A-C轴两榀网架，吊装A-C轴网架，剩余轴线采用高空散拼法。通过BIM进行施工模拟
将高空构件散拼优化为高空小单元散拼。
129铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
2 网架安装时随时测量检查网架质量，运用三维扫描仪测量上下弦轴线，水平标
高及挠度，其偏差必须在允许范围内，方可进行下一榀网架安装。
6.13.2 混凝土屋面施工
6.13.2.1 工艺流程；
1 屋面保温层工艺流程及要求如下：
基层清理 管根堵孔、固定 弹线找坡度
项目部、监理验 填补板缝 保温层铺设
收
找平层

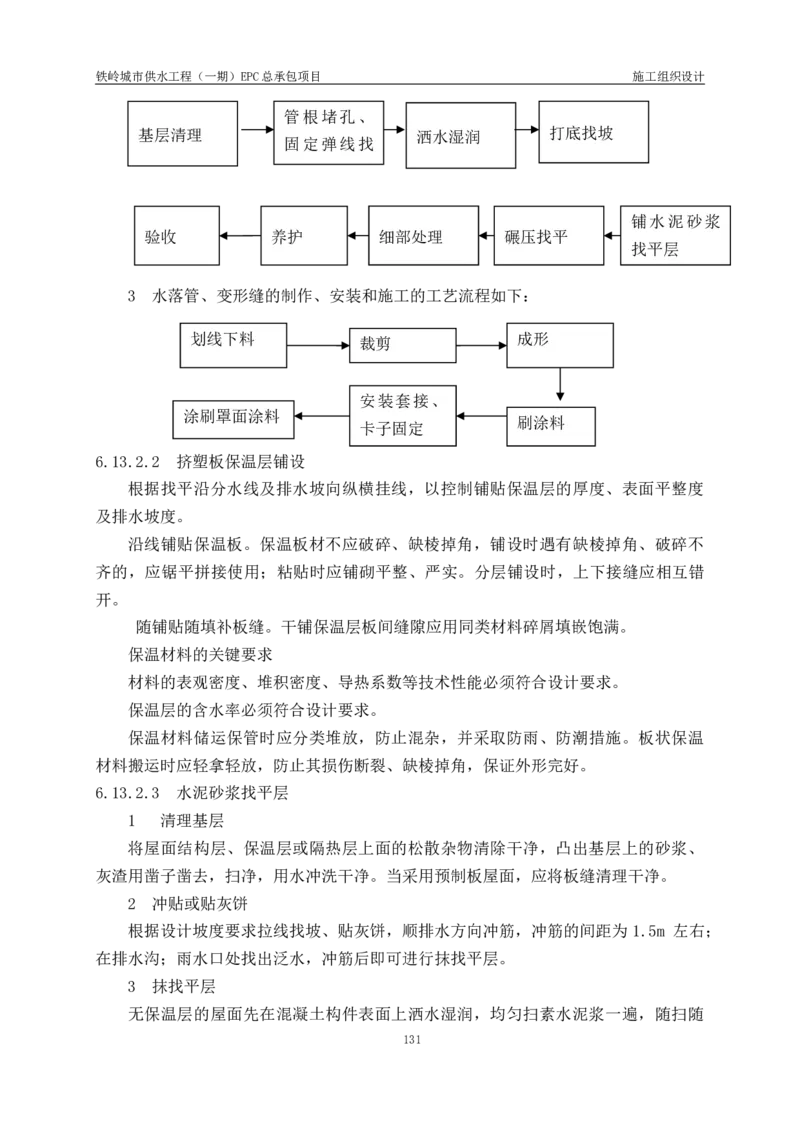

2 屋面找平层工艺流程及要求如下:
130铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
管根堵孔、
基层清理 洒水湿润 打底找坡
固定弹线找
坡度
铺水泥砂浆
验收 养护 细部处理 碾压找平
找平层
3 水落管、变形缝的制作、安装和施工的工艺流程如下：
划线下料 成形
裁剪
安装套接、
涂刷罩面涂料
刷涂料
卡子固定
6.13.2.2 挤塑板保温层铺设
根据找平沿分水线及排水坡向纵横挂线，以控制铺贴保温层的厚度、表面平整度
及排水坡度。
沿线铺贴保温板。保温板材不应破碎、缺棱掉角，铺设时遇有缺棱掉角、破碎不
齐的，应锯平拼接使用；粘贴时应铺砌平整、严实。分层铺设时，上下接缝应相互错
开。
随铺贴随填补板缝。干铺保温层板间缝隙应用同类材料碎屑填嵌饱满。
保温材料的关键要求
材料的表观密度、堆积密度、导热系数等技术性能必须符合设计要求。
保温层的含水率必须符合设计要求。
保温材料储运保管时应分类堆放，防止混杂，并采取防雨、防潮措施。板状保温
材料搬运时应轻拿轻放，防止其损伤断裂、缺棱掉角，保证外形完好。
6.13.2.3 水泥砂浆找平层
1 清理基层
将屋面结构层、保温层或隔热层上面的松散杂物清除干净，凸出基层上的砂浆、
灰渣用凿子凿去，扫净，用水冲洗干净。当采用预制板屋面，应将板缝清理干净。
2 冲贴或贴灰饼
根据设计坡度要求拉线找坡、贴灰饼，顺排水方向冲筋，冲筋的间距为 1.5m 左右；
在排水沟；雨水口处找出泛水，冲筋后即可进行抹找平层。
3 抹找平层
无保温层的屋面先在混凝土构件表面上洒水湿润，均匀扫素水泥浆一遍，随扫随
131铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
铺水泥砂浆，用木杠沿两边冲筋标高刮平，木抹子搓揉、压实。砂浆的稠度应控制在
7cm左右。
4 压实
砂浆铺抹稍干后，用铁抹子压实三遍成活。头遍提浆拉平，使砂浆均匀密实；当
水泥砂浆开始凝结，人踩上去有脚印但不下陷时，用铁抹子压第二遍，将表面压平整、
密实；注意不得漏压，并把死坑、死角、砂眼抹平；当水泥开始终凝时，进行第三遍
压实，将抹纹压平、压实，略呈毛面，使砂浆找平层更加密实，切忌在水泥终凝后压
光。
5 分格缝留设
找平层宜留置分格缝，分格缝宽一般为20mm，分格缝的位置宜留在预制构件的拼
缝处，其纵缝的最大间距不宜大于 6m。当利用分格缝兼做排汽屋面的排汽道时，缝宽
应适当加宽，并应与保温层连通。
6 边角处理
天沟边拐角等根部应抹成圆角。
7 养护
砂浆找平层抹平压实后，常温时在24h，后护盖草袋（垫）浇水养护，养护时间一
般不少于7d；干燥后，即可进行防水层施工。
在已抹好的找平层上，用手推胶轮车运输材料时，应铺设木脚手板，防止损找平
层。
水落口、内排水口以及排汽道等部位应采取临时保护措施，防止杂物进入堵塞。
找平层未达到要求铺贴卷材的强度时，不得进行下道工序作业；临时堆放材料应
分散堆设。
6.13.2.4 SBS改性沥青卷材防水层
1 防水材料准备
1) SBS改性沥青防水卷材应有出厂合格证，质量检验报告齐全，现场复验报告。
2) 改性沥青防水卷材的配套材料准备，应选择与卷材的材性相容的配套材料。
2 作业条件准备
1) 基层必须干燥。
2) 干燥程度的简易检验方法是将1㎡卷材平坦地平铺在找平层上，静置3～4h后
掀开检查，找平层覆盖部位与卷材上未见水印即可铺设。
3) 防水层的基层必须平整、坚实、洁净，且不得有起砂、开裂和空鼓等缺陷。
4) 屋面排水坡度符合设计和质量验收规范要求，不得有倒坡、积水现象。
5) 伸出屋面的管道、设备或预埋件等应安装完毕。
6) 基层细部做法符合要求，基层与高出屋面结构（女儿墙、楼梯间出屋面墙、电
132铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
梯机房墙、管道等）的交接处和基层的转角处，找平层均应做成圆弧形，圆弧半径为
100㎜～150㎜。内部排水的水落口周围，找平层应做成略低的凹坑。
7) 基层找平层的分格缝间距适当，嵌缝严密。纵横分格缝的最大间距：水泥砂
浆找平层不宜大于6m。
8) 涂刷基层处理剂：在基层表面满刷一道用汽油稀释的氯丁橡胶沥青胶粘剂，
涂刷应均匀，不透底。基层处理剂可采用喷涂、刷涂施工，喷、刷应均匀，待干燥后，
方可铺贴卷材。喷、刷基层处理剂前，应先在屋面节点、拐角、周边等处进行喷、刷。
3 施工顺序及铺贴方向
1) 卷材铺贴应采取“先高后低、先远后近”的施工顺序，即高低跨屋面，先铺高
跨后铺低跨；等高大面积屋面，先铺离上料地点较远的部位，后铺较近部位。这样可
以避免已铺屋面因材料运输遭人员踩踏和破坏。
2) 卷材大面积铺贴前，应先做好节点密封处理、附加层和屋面排水较集中部位
（屋面与水落口连接处、天沟、屋面转角处、板端缝等做法见附图）的处理、分格缝
的空铺条处理等，然后由屋面最低标高处向上施工。铺贴天沟卷材时，宜顺天沟方向
铺贴，从水落口处向分水线方向铺贴，以减少搭接。施工段的划分宜设在屋脊、天沟
等处。
3) 卷材宜平行于屋脊铺贴，平行于屋脊的搭接缝，应顺水方向搭接；垂直于屋脊
的搭接缝应顺年最大频率风向搭接。
4) 叠层铺设的各层卷材，在天沟与屋面的连接处，应采用叉接法搭接，搭接缝应
错开；接缝宜留在屋面或天沟侧面，不宜留在沟底。
5) 高聚物改性沥青防水卷材采用热熔法施工时，搭接边应溢出少许热熔沥青形成
一道沥青条。
4 搭接方法、宽度和要求
卷材铺贴应采用搭接法，卷材的长、短边搭接宽度均应不小于80㎜。同时，相邻
两幅卷材的接头还应相互错开300㎜以上，以免接头处多层卷材相重叠而粘结不实。叠
层铺贴，上下层两幅卷材的搭接缝也应错开1/3幅宽。
5 滚铺法
1) 采用热熔法铺贴卷材时，先把卷材展铺在预定的位置上，将卷材末端用火焰加
热器加热熔融涂盖层，并粘贴固定在预定的基层表面上，然后把卷材的其余部分重新
卷成一卷，并
2) 用火焰加热器对准卷成卷的卷材与基层表面的夹角，均匀加热至卷材表面开始
熔化并呈光亮黑色状态时，即可边熔融卷材涂盖层，边滚铺卷材，滚铺时应排除卷材
与基层之间的空气，使之平展并粘结牢固，卷材的搭接缝部位，以均匀地溢出改性沥
青为度。在铺贴第二层卷材时，其接缝必须与第一层卷材的接缝错开幅宽的 1/2~1/3
133铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
（见附图）。第二层卷材的铺贴方法与第一层卷材铺贴方法相同。
3) 采用热熔法铺贴卷材时应注意加热均匀，不得过分加热或烧穿卷材。喷枪头与
卷材面
4) 般应保持300~500㎜距离，与基层成30~45角为宜。卷材被热熔后应立即漆铺
粘贴，并在卷材还较柔软时进行滚压；排除卷材下面的空气，使其粘结牢固。搭接缝
处溢出的热熔改性沥青，应随即用刮板刮平，沿边封严。
5) 复杂部位如管根、水落口底部等易发生渗漏的部位，可在其中心 200㎜左右范
围先均匀涂刷一遍改性沥青胶粘剂，厚度1㎜左右；涂胶后随即粘贴一层聚酯纤维无纺
布，并在无纺布上再涂刷一遍厚度为1㎜左右的改性沥青胶粘剂，使其干燥后形成一层
无接缝的整体防水涂膜增强层。
详见《屋面工程施工方案》。
6.14 装饰装修工程
6.14.1 地面工程
本工程主要楼地面为地砖地面，中控室为、通讯机房为防静电地板楼面、卫生间、
厨房为防滑地砖，散水、坡道、台阶为花岗石板
6.14.1.1 花岗石板地面工程
花岗石地面施工应在顶棚吊顶、墙面饰面完成后进行，先铺地面，后踢脚板和墙
裙。施工前，要清理现场，检查施工面是否有水、电。工程预埋是否影响施工，并检
查花岗石的规格、尺寸、颜色、边角等按施工顺序分类码放。
1 施工工序
原地面打毛 → 清理基层 → 操水平线、弹线 → 排板→ 安装标准块 → 铺贴
→ 灌缝 → 清洁
2 操作要点
1) 原地打毛，进行地面施工前，必须对原地面进行打毛处理，才能和花岗石地面
形成良好的结合。
2) 清理基层：应先挂线检查地面找平层的平整度，做到心中有数，然后清扫基层
并用水刷干净，提前一天浇水湿润基层表面。
3) 操水平及弹线：用水平仪操平后，弹出基准标高线，弹出中心线。在房间内四
周墙上取中，在地面上弹出十字丝悬堕牛心线，按板的尺寸加预留缝放样分块，铺板
时按分块的位置，每行依次挂线。地面面层标高由墙面水平基准线返下找出。
4) 进行排板：按设计图进行实际排板，调整板材的偏差及色差。
5) 安放标准块：标准块是整个房间水平标准和横缝依据，在十字线交点处最中间
安放，如十字中心线为中缝，可在十字线交叉点对角线安放两块标准块，标准块应用
134铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
水平尺和角尺校正。
6) 铺贴：花岗石铺设，为花岗石地面的主要工序。铺贴前板块应先浸水湿润，阴
干后檫去背面浮灰方可使用。铺贴时花岗石背面随贴随刮一层纯水泥桨结合层，花岗
石板地面缝宽为1mm。粘贴层砂浆为15—20mm厚1：2(体积比)干硬性水泥砂浆，铺粘
结层前在基层刷素水泥浆 l遍，水泥砂浆随拌随铺板块。先由房间中部向四侧退步法
铺贴。凡有柱子的大厅，宜先铺柱子与柱子中间部分，然后向两边展开。安放板材时
四角同时往下落，并用橡胶锤敲平实，调好缝，铺贴时随时检查砂浆粘结层是否平整、
密实，如有空隙不实之处，及时用砂浆补上。
7) 灌缝：板块铺贴后次日，用素水泥浆灌 2／3高度再用与面板相同颜色的水泥
浆擦缝，然后用干锯末拭净擦亮。
8) 养护：在拭净的地上，用干锯末覆盖保护，1-2天内禁止上人。
9) 清洁：最后将地面上的保护覆盖物清理干净，再将地面进行一次整体抛光。
10) 铺贴时，所用材料应符合质量要求。花岗石要根据图案和纹理试拼编号。
11) 铺贴时一定要先将板块浸水，必须用干硬性水泥砂浆，并且要进行试铺。
12) 花岗石地面做好预铺、排版、调整色差，进行编号，再正式铺贴。
13) 花岗石板块铺贴后，水泥砂浆达60%-70% 强度后方可打蜡。
6.14.2 地砖楼地面工程
1 施工工序
基层清理 → 操平、弹线 → 铺结合层砂浆(底层) → 地砖铺砖 → 压平拨缝 →
嵌缝 → 养护（保护）
2 操作要点
1) 对色编号：玻化砖地面铺设前，应对材料进行试拼，指对色、拼花、编号，以
便对号入座，试拼后，要保证地面玻化砖前后左右的花纹．颜色基本一致，纹理通顺，
接缝严密吻合，角度垂直，线条顺直。
2) 基层修补：检查基层平整情况，偏差较大的应事先凿平和修补，并将基层清扫
干净。
3) 找水平、弹线，在素混凝土找平层上贴水平灰饼，弹线找中找方，施工前一天
洒水，湿润基层。
4) 铺设顺序：弹线后应先铺若干条干线作为基准，起标筋作用，一般先由厅中线
往两侧采取退步法铺贴。
5) 铺贴：玻化砖铺贴，在找平层上均匀刷一道素水泥浆，随刷随铺，用 20mm厚
1:3干硬性水泥砂浆作粘结层，板块安放后，用橡皮锤敲击，既要达到铺设高度，还要
使砂浆粘结层平整密实。
135铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
6) 铺设中，随时用水平尺检查铺好的地面，使其表面平整度符合要求，同时，用
直尺和楔形塞尺检查板块间的接缝高低差，发现问题及时处理，以满足质量要求。
7) 整个玻化砖地面全部结束后，用 2mm 长水平垂直测量仪（设备允许误差为
±0.5mm）．楔形塞尺（设备允许误差为±0.3mm）．5m线．直尺等检测进行检查，质
量满足下列标准：
序号 项 目 允 许 偏 差（mm） 检 测 方 法
1 表面平整度 1 2m长水平垂直测量仪．楔形塞尺
2 缝格平直度 2 5m线．直尺
3 接缝高抵差 0.5 直尺．楔形塞尺
4 板块间隙宽度≯ 1 直尺
表面洁净，图案清晰，色泽一直，周边顺
5 观察检查
直，板块无裂纹．掉角和缺陷
玻化砖的品种．质量符合设计要求，面层与
6 小锤轻击和观察检查
基层粘结牢固．无空鼓
8）养护：板材铺设24小时后，应洒水养护1-2天，以补充砂浆在硬化过程中所
需要的水分，保证板材与砂浆粘结实牢固，养护期3天之内禁止踩踏。
9）灌缝：地面玻化砖养护期过后，及时用刀片将板缝清理干净，然后有同种颜色
的水泥浆进行灌缝，要求缝隙内水泥浆均匀饱满。
6.14.3 防滑地砖楼地面工程
6.14.3.1 施工工序
清理基层 → 操平、弹线 → 地砖润水 → 安装标准块→铺贴→灌缝→养护（保
护）
6.14.3.2 操作要点
1 原地面打毛，进行施工前，必须对原地面进行打毛处理，才能和地砖地面形成
良好的结合。
2 基层清理：基层表面的砂浆、油污和垃圾清除干净，用水冲洗，晾干。
3 放线：用水平仪操平后，弹出水平标高线，再按大样图要求弹平面控制线。弹
线时在房间纵横两个方向排好砖，其接缝宽度应不大于 2mm，当排到两端边缘不合整砖
时，量出尺寸，将整砖切割成镶边砖。排砖确定后，每隔 3—5块砖在基层上弹纵横或
对角控制线。设有伸缩缝的地面，在基层伸缩缝隙的位置上弹出双线，其缝宽应符合
设计要求。楼梯应在墙面上弹好标准斜线，并弹出踏步高度和宽度的控制线。
4 铺结合层砂浆：铺砂浆前，基层应浇水湿润，刷一道水灰比为0.4-0.5的水泥
素浆，随刷随铺水泥砂浆结合层，水泥砂浆配合比为 2粗砂=1：3(体积比)的干硬性砂
浆(砂浆稠度必须控制在3.5cm以内)，根据标高，用木抹子拍实，短括尺括平，再用
136铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
长括尺通括一遍。然后检测平整度应不大于2mm；拉线测定标高和泛水，符合要求后用
木抹子搓成毛面。
5 润水：根据所定地砖材料要求，如需要浸水时，将选配好的砖块放入清水中浸
泡2—3h后，取出晾干备用。
6 铺砖：铺砖顺序：其一，地砖背面随刮一层纯水泥浆结合层。其二，按线先铺
纵横定位带，定位带各相隔10-15块砖，然后铺定位带内的面砖；其三，从门口开始，
向两边铺贴，踢脚板先铺防滑条。铺贴时应铺贴几行砖作为标准，以保证铺贴质量。
铺贴时，应抹垫水泥湿浆将地面砖按控制线铺贴平整密实。
7 压平拨缝：每铺完3—5张地砖用橡胶锤拍一遍不遗漏。边压实边用水平尺找
平，压实后，拉通线先竖缝后横缝进行拨缝调直， 使缝口平直、贯通。调缝后，再用
橡胶锤、拍砸平。破损面砖及时更换。随即将缝内余浆或砖面上的灰浆擦去。从铺砂
浆到压平拨缝，应连续作业，常温下必须1—2h完成。
8 嵌缝：铺完地面砖2天后，将缝口清理干净，刷水湿润，用1：1的同地砖颜
色相同的(采用矿物颜料)水泥浆嵌缝。嵌缝后做到密实、平整、光滑。水泥砂浆凝结
前，彻底清除砖面灰浆。
9 养护：嵌缝砂浆终凝后，铺锯末浇水养护，不得少于7昼夜。
6.14.4 抹灰工程
6.14.4.1 施工顺序
基层处理→规方→甩毛或刷界面剂→标准灰饼→充筋→底层抹灰→中层抹灰→面
层抹灰→养护。
6.14.4.2 施工工艺
1 砌块墙抹灰
1) 基层处理：抹灰前检查砌块墙体，对松动、灰浆不饱满的拼缝及梁、板下的顶
头缝，用掺水量10%的胶灰浆填塞密实。
2) 贴灰饼：用托线板检测一遍墙面不同部位的垂直、平整情况，以墙面的实际高
度决定灰饼的数量。一般水平及高度距离以 1.5m 为宜。用 1：2.5 水泥砂浆，做成
50mm见方的灰饼。灰饼厚度以满足墙面抹灰达到垂直度的要求为宜。上下灰饼用托线
板找垂直，水平方向用靠尺板或拉通线找平，先上后下。
3) 打底子灰：用混合砂浆抹底子灰，用大杠将墙面刮平，木抹子揉搓成粗麻面。
4) 抹水泥踢脚板：在抹水泥砂浆的高度范围内，刷一遍界面剂，立即抹 1：3的
水泥砂浆底子灰，随之抹面层，墙面抹灰完成后，与墙厚度应一致。
5) 抹门窗口水泥砂浆护角：室内门窗口的阳角和门窗套、柱面阳角，均应抹水泥
砂浆护角，其高度不得小于2m，护角每侧包边的宽度不小于50mm，阳角、门窗套上下
137铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
和过梁底面要方正。操作方法同踢脚线，成活后与墙面灰层平齐。
6) 抹灰前修抹墙面上的箱、槽、孔洞：把暖气、电气设备的箱、槽、孔洞，抹灰
时比墙面底灰高出一个罩面灰的厚度，确保槽、洞周边修整完好。
7) 罩面灰：用托线板检查，要求垂直、平整，阴、阳角方正，顶板（梁）与墙面
交角顺直，管后阴角顺直、平整、洁净。刷素水泥浆后，用 1：2.5水泥砂浆分两遍成
活、罩面，厚5~7mm。
8) 质量要求：立面垂直3，表面平整2，阴阳角垂直2，阴阳角方正2。
2 混凝土墙面
1) 基层处理：将墙面上的灰渣清理干净，用笤帚将墙面浮土、油污等清理干净；
2) 拉毛处理：如果混凝土墙面比较光滑，则先用掺界面剂的 1：1水泥砂浆拉毛，
拉毛前对墙面进行浇水湿润，然后抹拉毛灰；拉毛时用力要均匀，速度要一致，使毛
显露大、小均匀。有棱角，且很分明，待用手掰不动之后进行下道工序。或者剔凿处
理；
3) 刮杠刮平后，随即用木抹子搓平。表面如果局部浆太少时，可以随撒 1：1的
水泥砂浆。第一遍用铁抹子轻抹面层，把脚印压平。
4) 当面层开始凝结，地面面层上人稍有脚印但不下陷时，用铁抹子进行第二遍抹
压，注意不得漏压，并将面层的凹坑、砂眼和脚印压平。
5) 当面层上人稍有脚印，而抹压无抹子纹时，用铁抹子进行第三遍抹压，第三遍
抹压用力要稍大，将抹子纹抹平压光，压光应控制在终凝前完成。
6) 各遍抹压均应从房间内向门口处倒退抹压。
7) 养护：采取浇水养护，浇水养护在地面能上人后进行，现场派专人进行浇水，
每天浇水次数应能保持混凝土具有足够的湿润状态，至少连续养护7d后，方准上人。
详见《装修施工方案》、《抹灰施工方案》。
6.14.5 门窗工程
本工程外窗为断桥铝合金保温窗（单框三玻）铝合金推拉窗（单框单玻）。门主
要为成品门、防火门、断桥铝合金保温门（采用安全玻璃，门上安装自动闭门器）等。
6.14.5.1 工艺流程
弹线找规矩→门、窗洞口处理→就位和临时固定→门、窗框固定→嵌缝→窗扇安
装→安装五金配件→清理
6.14.5.2 门窗安装施工
1 门窗框安装工作应在室内、外抹灰找平、刮糙等湿作业完毕后进行。
2 弹线：首先应弹出门窗洞中的中心线，从中心线确定基准洞口宽度，门窗框安
装后，应与墙面阳角线尺寸保持一致。在洞口两侧弹出同一标高的水平线，且水平线
138铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
在同一楼层内标高均应相同。
3 门窗框安装：按照弹线位置，将门窗框临时用木楔固定，用水平尺和托线板反
复校正门窗框的垂直度及水平度，并调整木楔直至门窗框垂直水平。最后用射钉将其
连接件固定在墙体上。检查校正后贴上保护胶纸，以后施工时，严禁搁置脚手板或其
它重物。
4 门窗框与墙体的联接位置：应设在距边框角和边框与中横框、中竖框的交点
150mm处，联接点的间距应不大于500。
5 门窗框与墙体间隙处理：外门窗应先内填塞发泡剂，再用专用密封胶密封。木
门框与墙体间隙用混合砂浆分两次填塞密实。
6 窗扇安装：待内外墙面面层及楼地面工程施工完成后再安装。
7 密封胶施工：清除被粘物表面的油污、灰尘，被粘物要保证一定的干燥度，要
求密封胶吃进窗框5mm，施工后密封胶表面平整。
6.14.5.3 质量标准及保证措施
1 门、窗必须符合设计要求和施工规范的规定。
2 为了保证门窗框安装牢固，预埋件或块及联接铁件一定要符合要求，且安装牢
固。
3 门、窗四面的缝隙不宜过大或过小，需填充饱满。
4 门、窗关闭严密，开启灵活，无阻滞、回弹和倒翘；附件齐全。
6.14.5.4 成品及半成品保护
1 施工时要加强保护，不允许随意撕去框边上贴的保护胶纸。粉刷工艺完成后将
保护胶纸撕去，塑料胶纸在塑铝型材表面留有的胶痕，宜用香蕉水清理干净。
2 在交叉作业中，特别是拆除脚手架过程中，应采用木档板保护安装好的门窗框，
以免钢管或硬物碰坏
3 外门窗防渗技术措施
4 安装前对窗进行取样，检测其三项性能指标。
5 门窗框安装前对墙洞进行防水砂浆刮糙处理，然后进行外框安装。
6 门窗安装采用镀锌铁片连接固定，严禁采用长脚膨胀螺丝穿透型材固定门窗框。
7 门窗洞口干净干燥后打发泡剂，发泡剂连续打，一次成型，充填饱满，防止发
泡剂外膜破损。
8 门窗框外留5mm宽打胶槽口，打胶面干净干燥后打中性密封胶。
详见《门窗工程施工方案》。
6.14.6 吊顶工程
6.14.6.1 材料的关键要求
139铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
1 按设计要求选用龙骨和配件及罩面板，材料品种、规格、质量应符合设计要求。
2 对人造木板的甲醛含量进行复检，检测报告应符合国家环保规定要求。
3 吊顶工程中的预埋件、钢筋吊杆和型钢吊杆应进行防锈处理。
6.14.6.2 技术关键要求
弹线必须准确，经复验后方可进行下道工序。安装龙骨应平直牢固，龙骨间距和
起拱高度应在允许范围内。
6.14.6.3 质量关键要求
1 吊顶龙骨必须牢固、平整
利用吊杆或吊筋螺栓调整拱度。安装龙骨时应严格按放线的水平标准线和规方线
组装周边骨架。受力节点应装订严密、牢固、保证龙骨的整体刚度。龙骨的尺寸应符
合设计要求，纵横拱度均匀，互相适应。吊顶龙骨严禁有硬弯，如有必须调直再进行
固定。
2 吊顶面层必须平整
3 施工前应弹线，中间按平线起拱。长龙骨的接长应采用对接；相邻龙骨接头要
错开，避免主龙骨向边倾斜。龙骨安装完毕，，应经检查合格后再安装饰面板。吊件
必须安装牢固，严禁松动变形。龙骨分格的几何尺寸必须符合设计要求和饰面板块的
模数。饰面板的品种、规格符合设计要求，外观质量必须符合材料质量要求。
4 大于3kg重型灯具、电扇及其他重型设备严禁安装在吊顶工程的龙骨上。
6.14.6.4 轻钢龙骨吊顶天花工程
1 作业条件：
1) 结构施工时，应在现浇混凝土楼板中，按设计要求间距预埋φ6～φ10钢筋吊
杆，一般间距为900mm、1200mm。
2) 当吊顶房间的墙、柱为砖砌体时，应在砌筑时按顶棚标高预埋防腐木砖，木砖
沿墙间距900mm～1200mm，木砖在柱中每边应埋设两块以上。
3) 安装完顶棚内的各种管线及设备，确定好灯位、通风口及各种露明孔口位置。
4) 各种材料全部配套备齐。
5) 顶棚罩面板安装前，应做完墙、地湿作业工程项目。
6) 搭好顶棚施工操作手台架子。
7) 轻钢骨架顶棚在大面积施工前，应做样板间，对顶棚的起拱度、灯槽、通风口
等处进行构造处理，通过做样板间决定分块及固定方法，经鉴定认可后再大面积施工。
2 操作工艺：
1) 工艺流程：
弹顶棚标高水平线→划龙骨分档线→安装主龙骨吊杆→安装主龙骨→安装次龙
骨→安装罩面板→刷防锈漆→安装压条。
140铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
3 弹顶棚标高水平线：
根据楼层标高水平线，用尺竖向量至顶棚设计标高，沿墙、往四周弹顶棚标高水
平线。
4 划龙骨分档线：
按设计要求的主、次龙骨间距布置，在已弹好的顶棚标高水平线上划龙骨分档
线。
5 安装主龙骨吊杆：
弹好顶棚标高水平线及龙骨分档位置线后，确定吊杆下端头的标高，按主龙骨
位置及吊挂间距，将吊杆无螺栓丝扣的一端与楼板预埋钢筋连接固定。未预埋钢筋
时可用膨胀螺栓。
6 安装主龙骨：
1) 配装吊杆螺母。
2) 在主龙骨上安装吊挂件。
3) 安装主龙骨：将组装好吊挂件的主龙骨，按分档线位置使吊挂件穿入相应的吊
杯螺栓，拧好螺母。
4) 主龙骨相接处装好连接件，拉线调整标高、起拱和平直。
5) 安装洞口附加主龙骨，按图集相应节点构造，设置连接卡固件。
6) 钉固边龙骨，采用射钉固定。设计无要求时，射钉间距为1000mm。
7 安装次龙骨：
1) 按已弹好的次龙骨分档线，卡放次龙骨吊挂件。
2) 吊挂次龙骨：按设计规定的次龙骨间距，将次龙骨通过吊挂件吊挂在大龙骨上，
设计无要求时，一般间距为500mm～600mm。
3) 当次龙骨长度需多根延续接长时，用次龙骨连接件，在吊挂次龙骨的同时相接，
调直固定。
4) 当采用T型龙骨组成轻钢骨架时，次龙骨的卡档龙骨应在安装罩面板时，每装
一块罩面板先后各装一根卡档次龙骨。
8 安装罩面板：
在安装罩面板前必须对顶棚内的各种管线进行检查验收，并经打压试验合格后，
才允许安装罩面板。顶棚罩面板的品种繁多，一般在设计文件中应明确选用的种类、
规格和固定方式。罩面板与轻钢骨架固定的方式分为：罩面板自攻螺钉钉固法、罩
面板胶结粘固法，罩面板托卡固定法三种。
1) 罩面板自攻螺钉钉固法：在已装好并经验收的轻钢骨架下面，按罩面板的规格、
拉缝间隙、进行分块弹线，从顶棚中间顺通长次龙骨方向先装一行罩面板，作为基准，
然后向两侧伸延分行安装，固定罩面板的自攻螺钉间距为150mm～170mm。
141铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
2) 罩面板胶结粘固法：按设计要求和罩面板的品种、材质选用胶结材料，一般可
用401胶粘结，罩面板应经选配修整，使厚度、尺寸、边楞一致、整齐。每块罩面板
粘结时应领装，然后在预装部位龙骨框底面刷胶，同时在罩面板四周边宽10mm～15mm
的范围刷胶，经5min后，将罩面板压粘在预装部位；每间顶棚先由中间行开始，然后
向两侧分行粘结。
3) 罩面板托卡固定法：当轻钢龙骨为T形时，多为托卡固定法安装。
4) T型轻钢骨架通长次龙骨安装完毕，经检查标高、间距、平直度和吊挂荷载符
合设计要求，垂直于通长次龙骨弹分块及卡档龙骨线。罩面板安装由顶棚的中间行次
龙骨的一端开始，先装一根边卡档次龙骨，再将罩面板槽托入 T形次龙骨翼缘或将无
槽的罩面板装在T形器缘上，然后安装另一侧长档次龙骨。按上述程序分行安装，最
后分行拉线调整T形明龙骨。
9 安装压条：
罩面板顶棚如设计要求有压条，待一间顶棚罩面板安装后，经调整位置，使拉
缝均匀，对缝手整，按压条位置弹线，然后接线进行压条安装。其固定方法宜用自
攻螺钉，螺钉间距为300mm；也可用胶结料粘贴。
10 刷防锈漆：
轻钢骨架罩面板顶棚，碳钢或焊接处末做防腐处理的表面（如预埋件、吊挂件、
连接件、钉固附件等），在各工序安装前应刷防锈漆。
6.14.6.5 质量标准：
1 保证项目：
1) 轻钢骨架和罩面板的材质。品种、式样、规格应符合设计要求。
2) 轻钢骨架安装，吊杆、主、次龙骨必须位置正确，连接牢固，无松动。
3) 罩面板应无脱层、翘曲、折裂、缺楞、掉角等缺陷；安装必须牢固。
2 基本项目：
1) 轻钢骨架整面应顺直，无弯曲、无变形；吊挂件、连接件应符合产品组合的要
求。
2) 罩面板表面手整、洁净，颜色一致；无污染、反锈等缺陷。
3) 罩面板接缝形式应符合设计要求，拉缝和压条宽窄一致，平直、整齐，接
缝应严密。
3 允许偏差项目，见下表
轻钢骨架饰面板顶棚允许偏差
序号 项目 允许偏差 (mm) 检查标准
1 龙骨间距 2 尺量检查
2 龙骨平直 2 尺量检查
142铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项目 允许偏差 (mm) 检查标准
3 起拱高度 ±10 短向跨度1/200拉线尺
4 骨架四周水平 ±5 尺量或水准仪检查
5 表面平整 3 用2m靠尺检查
6 接缝平直 3 拉5m线检查
7 接缝高低 1 用直尺或塞尺检查
8 顶棚四周水平 ±5 拉线或用水准仪检
9 压 压条平直 3 拉5m线检查
10 条 压条间距 2 尺量检查
6.14.6.6 成品保护：
1）轻钢骨架及罩面板安装时，应注意保护顶棚内各种管线。轻钢骨架的吊杆、龙
骨不准固定在通风管道及其它设备件上。
2）轻钢骨架、罩面板及其它吊顶材料在运输、进场、存放、使用过程中，应严格
管理，做到不变形、不受潮、不生锈。
3）工程中已安装好的门窗、已施工完毕的地面、墙面、窗台等，在施工顶棚时应
注意保护，防止污损。
4）轻钢骨架不得上人踩踏；其它工种的吊挂件不得吊于轻钢骨架上。
5）为了保护成品，罩面板安装必须在顶棚内管道试水、试压，保温一切工序全部
验收合格后进行。
6.14.6.7 应注意的质量问题：
1）吊顶不平：主龙骨安装时吊杆调平不认真，造成各吊杆点的标高不一致；施工
时应认真操作，检查各吊点的紧挂程度，并拉通线检查标高与平整度是否符合设计要
求和规范标准的规定。
2）轻钢骨架局部节点构造不合理：吊顶轻钢骨架在留洞、灯具口、通风口等处，
应按图纸上的相应节点构造设置龙骨及连接件，使构造符合图纸上的要求，保证吊挂
的刚度。
3）轻钢骨架吊固不牢：顶棚的轻钢骨架应吊在主体结构上，并应拧紧吊杆螺母，
以控制固定设计标高；顶棚内的管线、设备件不得吊固在轻钢骨架上。
4）罩面板分块间隙缝不直：罩面板规格有偏差，安装不正；施工时注意板块规格，
拉线找正，安装固定时保证平整对直。
5）压缝条、压边条不严密不平直：加工条材规格不一致；使用时应经选择，操作
拉线找正后固定、压粘。
6）方块铝合金吊顶要注意板块的色差，防止颜色不均的质量弊病。
6.14.7 饰面板（砖）
143铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
本工程内墙面大部分为无机涂料墙面，卫生间、等有水房间墙面为釉面砖墙面；
外墙为高级外墙涂料（真石漆）。
6.14.7.1 操作程序：
基层处理 → 抹底子灰 → 选砖、浸砖 → 排砖弹线 → 贴标准线 → 垫底尺 →
镶贴瓷砖 → 擦缝。
1 施工墨线：
1) 首先对墙面进行找直、找方（包括剔凿、修补和砂浆打底）；
2) 在墙面部弹出地面瓷砖顶标高线；
3) 在沿墙的地面上弹出墙面瓷砖外皮线；
4) 有对称要求的墙面，弹出对称轴；
5) 从对称轴向两侧测量墙面尺寸，然后根据墙瓷砖的尺寸计算砖缝宽度，安排破
活位置、绘出排砖图；
6) 按墙面排砖图，每相隔5～10块瓷砖弹一砖缝控制线，需要破活的位置加弹控
制线，若墙面瓷砖的模数相同，应将墙面砖缝控制线对准。
2 施工要点：
1) 基层为砖墙应清理干净墙面上残存的废余砂浆块、灰尘、油污等，并提前一天
浇水湿润；
2) 基层为混凝土墙应剔凿胀模的地方，清洗油污，太光滑的墙面要凿毛，或用掺
108胶的水泥细砂浆做小拉毛墙或刷接口处理剂；
3) 打底时要分层进行，每层厚度宜5～7mm；
4) 底层灰6～7成干时，按图纸要求，结合实际和瓷砖规格进行排砖、弹线；
5) 正式镶贴前应贴标准点，用废瓷砖，用做灰饼的混合砂浆粘在墙上，用以控制
整个镶贴瓷砖表面平整度。
6) 垫底尺，计算好最下一皮砖下口标高，底尺上皮一般比地面低 1cm左右，以此
为依据放好底尺，要求水平、安稳；
7) 镶贴瓷砖前，面砖应浸泡2h以上，然后取出晾干待用；
8) 粘砖应自下向上粘贴，要求灰浆饱满，亏灰时，要取下重粘，要求随时用靠尺
检查平整度，随粘随检查，同时要保证缝宽一致；
9) 镶贴完，自检无空鼓、不平、不直后，用棉丝擦净，然后用白水泥擦缝，用布
将缝子的素浆擦匀，砖面擦净。
6.14.7.2 质保措施：
1 防止砖体变色、污染、出现泛黄发花等。
1) 在施工过程中，浸泡瓷砖应用洁净水，粘贴瓷砖的砂浆，应使用干净的原材料
进行拌制；粘贴应密实，砖缝应嵌塞严密，砖面应擦洗干净；
144铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
2) 瓷片粘贴前一定要浸泡透，将有隐伤的挑出。尽量使用和易性、保水性较好的
水泥浆粘贴。操作时不要用力敲击砖面，防止产生隐伤 ，并随时将砖面上的砂浆擦洗
干净。
2 防止空鼓、脱落：
1) 基层清理干净，表面修补平整，墙面洒水湿透；
2) 瓷片使用前，必须清洗干净，用水浸泡到瓷砖不冒气为止，且不少于 2h，然后
取出，待表面晾干后方可粘贴；
3) 瓷片粘结砂浆厚度一般控制在 7～10mm之间，过厚或过薄均易产生空鼓开裂。
必要时使用掺有水泥质量3％的107胶水泥砂浆，以使粘结砂浆的和易性和保水性较好，
并有一定的缓凝作用，不但增加粘结力。而且可以减少粘结层的厚度，校正表面平整
和拨缝时间可长些，便于操作，易于保证镶贴质量。
4) 当采用混合砂浆粘结层时，粘贴后的瓷砖可用灰匙木柄轻轻敲击；当采用 108
胶聚合物水泥砂浆粘结层时，可用手轻压，并用橡皮锤轻轻敲击，使其与底层粘结密
实牢固。凡遇粘结不密实时，应取下重贴，不得在砖口处塞灰。
5) 当瓷片墙面有空鼓和脱落时，应取下瓷片，铲去原有粘结砂浆，采用 108胶聚
合物水泥砂浆粘贴修补。
详见《装修施工方案》。
6.14.8 涂饰工程
6.14.8.1 工艺流程：
清扫→填补缝隙、局部刮腻子→磨平→第一遍满刮腻子→磨平→第二遍满刮腻子
→磨平→打底漆→第一道涂层→复补腻子→磨平→第二道涂层→局部再找平磨平→第
三道涂层（面层）。
6.14.8.2 施工方法与技术措施：
石膏板面和抹灰面的基层处理：先将抹灰面的灰渣及疙瘩等杂物用铲刀铲除，然
后用棕刷将表面灰尘污垢清楚干净；表面清扫后，用腻子将墙面麻面、蜂窝、洞眼、
残缺处填补好。腻子干透后，先用铲刀将多余腻子铲平，再用 1号砂纸打磨平整。石
膏板面拼缝一般用纸面胶带贴缝。钉头面刷防锈漆，并用石膏腻子抹平。阳角用腻子
嵌满贴上接缝带。对有特殊要求的缝隙、接缝按设计指定的方法处理；
1 第一遍满刮腻子及打磨：
当室内涂装面较大的缝隙填补平整后，使用批嵌工具满刮乳胶腻子一遍；所有微
小砂眼及收缩裂缝均需满刮，以密实、平整、线角棱边整齐为度。同时，应一刮顺一
刮地沿着墙面横花，尽量刮薄厚度为1-2㎜，不得漏刮，接头不得留槎，注意不要玷污
门窗及其它物面；腻子干透后，用 1号砂纸裹着平整小木板，将腻子渣及高低不平、
145铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
处打磨平整。注意用力均匀，保护棱角。磨后用棕扫帚清批干净；二遍满刮腻子及打
磨：第二遍满刮腻子方法向头遍腻子，但要求此遍腻子与前遍腻子刮抹方向互相垂直，
即应沿着墙面竖刮，将墙面进一步刮满及打磨平整流畅、光滑为止。
2 涂料涂刷：
第一遍涂料涂刷前必须将基层表面清扫干净，擦净浮灰。涂刷时宜用排笔，涂刷
顺序一般是从上到下，从左到右，先横后竖，先边线、棱角、小面，后大面；阴角处
不得有残涂料，阳角处不得裹棱。如墙一次涂刷不能从上到底时，应多层次上下同时
作业，互相配合协作，避免接槎、刷涂重迭现象；独立面每遍应用同一批涂料，并一
次完成；复补腻子：第一遍涂料干透后，应普遍检查一遍，如有缺陷应局部复补涂料
腻子一遍，并用牛角刮抹，以免损伤涂料漆膜；磨光：复补腻子干透后，应用细砂纸
将涂料面打磨平滑，注意用力应轻而匀，且不得磨穿漆膜，磨后将表面清扫干净；第
二遍涂料刷及其磨光方法与第一遍相同；第三遍涂料：采用喷涂，喷枪采用 1号喷枪，
喷枪压力调节0.3N—0.5N/㎜2，喷嘴与饰面成900角，距离为40-50㎝为宜。喷涂时
应喷点均匀，移动距离，全部适中；喷涂时一般从不显眼的一头开始，逐渐向另一头
循序移动，至不显眼处收头为止，不得出现接槎，结束后，整个表面光洁一致、圆滑
细腻，无流坠泛色现象；喷涂时，将墙面所有其他的饰面全部用塑料薄膜遮盖严实，
以免出现污染。
6.14.9 厕浴间、卫生间
6.14.9.1 卫生间施工顺序
卫生间布置图——卫生间电路图——卫生间地面找平——卫生间防水——卫生间
墙地砖——卫生间用品安装——卫生间保洁
6.14.9.2 卫生间施工方法
1 坐便器的工艺流程。
检查地面下水口管→对准管口→放平找正→画好印记→打孔洞→抹上油灰→套好
胶皮垫→拧上螺母,→水箱背面两个边孔画印记, →打孔→插入螺栓→捻牢→背水箱挂
放平找正→拧上螺母→安装背水箱下水弯头→装好八字门→把娘灯叉弯好→插入漂子
门和八字门→拧紧螺母。
2 洗脸盆的工艺流程。
膨胀螺栓插入→捻牢→盆管架挂好→把脸盆放在架上找平整→下水连接:脸盆→调
直→上水连接。
3 浴盆的工艺流程
浴盆安装: →下水安装→油灰封闭严密→上水安装→试平找正
4 淋浴器的工艺流程。
146铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
冷、热水管口用试管找平整→量出短节尺寸→装在管口上→淋浴器铜进水口抹铅
油,缠→螺母拧紧→固定在墙上→上部铜管安装在三通口→木螺丝固定在墙上。
5 净身器的工艺流程。
混合开关、冷热水门的门盖和螺母调平正, →水门装好→喷嘴转芯门装好→冷热
水门出口螺母拧紧→混合开关上螺母拧紧→装好三个水门门盖→磁盆安装好→安装喷
嘴时→安装
详见《装修施工方案》及《外墙装饰施工方案》。
6.15 工艺管道工程
6.15.1 管道施工说明
6.15.1.1 管道材质及连接方式
厂区内主要净水处理工艺管道除特殊说明外，管径≤DN50（含DN50）的管道及管
件采用热镀锌钢管，丝扣连接；管径＞DN50的管道及管件采用焊接钢管，焊接或法兰
连接（特殊说明外，钢管壁厚按PN=1.0MPa选用）。
6.15.1.2 管道防腐
1 钢管及钢配件防腐
1) 准备工作:钢配件及钢管应进行外观检查，钢管弯曲度应小于 0.2%钢管长度，
椭圆度应小于或等于0.2%钢管外径。
2) 表面处理
工序：清洁钢管（飞溅物和焊渣）→喷砂除锈Sa2.5级→除尘。
喷砂：首先组装好喷砂机组，按《涂装前钢材表面处理规范》规定的喷射除锈的
方法和磨料要求，对钢管表面进行喷砂除锈。
钢管除锈质量标准：按照国标 GB8923-88规定，钢管内外除锈应达到 Sa2.5级标
准。
2 漆料配制：
由专人按施工说明规定比例，对 IPN8710—3、IPN8710—2B防腐涂料甲乙组份的
进行配制，并搅拌均匀，静置熟化15～30分钟，熟化时间温度的高低而缩短或延长。
刚开桶的底漆和面漆，不应加稀释剂。配好的涂料，若粘度太稠，可加入专用稀
释剂稀释至施工粘度，稀释剂用量不超过涂料总量的5%。
配制后涂料，一般在8小时内用完，否则粘度增稠，不易施工。超过适用期的涂
料严禁使用。
3 施工工艺：
钢管内壁防腐：采用二底二面施工工艺。表面处理合格后，应尽快涂一道 IPN8710
—2B底漆，当空气湿度过大时，必须立即涂底漆。底漆要求涂敷均匀、无漏涂、无气
147铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
泡、无凝块，表干后涂第二道底漆。在已表干的底漆上，用同样方式刷 IPN8710—2B
面漆二道，控制好用料量和湿膜厚度，要求涂刷均匀，不得漏涂，每道漆涂刷间隔以
表干为宜。
钢管外壁防腐：采用二布四油施工工艺。表面处理合格后，涂IPN8710—3底漆一
道，底漆要求涂敷均匀、无漏涂、无气泡、无凝块，随即缠绕一层玻璃布，玻璃布要
拉紧，表面平整，无皱折和鼓泡，压边宽度为20-25um，布头搭接长度为100-150㎜，
玻璃布缠好后即涂第一道面漆，随即缠绕第二层玻璃布即涂上第二道面漆，要求漆量
饱满，表干后涂上第三道面漆，面漆应涂刷均匀，无气泡。
涂敷好的防腐层，宜静置固化。
4 钢管防腐质量检查：
涂层检查必须包括：外观、厚度、绝缘检查。
外观检查：经防腐处理后的钢管，涂层漆膜饱满。
厚度检查：可采用测厚仪检查。以最薄点达到规定的厚度为合格。钢管每 20根为
1组，每组抽查1根（不足20根也抽查1根），测管两端和中间共三个截面，每个截
面测上、下、左、右4个点，达到规定厚度为合格，若不合格，再在该组内随机抽查2
根，如其中仍有不合格者，则全部为不合格。
绝缘检查：采用电火花检测仪用规定电压检查涂层针孔，如无电火花即为符合要
求。每根钢管的防腐时间加以记录。
6.15.2 施工工艺流程
施工准备→材料进场及检验→配合土建预留预埋→管道、管件加工及防腐→管沟
开挖→管道及阀门 安装→技术复核→管道实验→防腐、油漆→回填→交工验收
6.15.3 施工准备
1 施工前认真熟悉图纸和相应的规范，并进行图纸会审，并做好图纸会审记录，
编制材料进场设计、 作业指导书，并对施工班组进行施工技术交底。
2 施工前做好充分的焊接准备，做好焊工的选拔、培训工作，保证焊工高水平高
质量地参加施工， 并控制和采用合适的焊接工艺以确保焊接质量。
6.15.4 材料进货检验
1 所有进入现场的材料必须具有材质证明书、合格证及使用说明书，并按图纸设
计要求核验材料的 规格、型号和数量。
2 钢管进场后，进行外观检验，保证无裂纹、夹渣、重皮等缺陷。在制造厂制造
的配件要有公称直 径、压力等级、制造厂名称、产品批号等标记。
3 阀门的规格、型号与设计相符，外观无缺陷，开关灵活，并按设计要求进行强
度和严密性试验， 合格后方可进行安装。为保证阀门正常工作，所以阀门必须配有必
148铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
要的配件或附件，阀门各部位上有生 产厂家及规格的浇筑字样和完好无损的铭牌。
4 进场的材料堆放整齐，规格、型号、材质要分清，每一种材料必须挂牌，注明
规格、名称、材质， 并建立台账，做到帐、物、卡相符，收发手续完整。堆放中有防
止管材变形的措施。塑料管要防止日光 曝晒，以免塑料老化。
5 管道、管件、阀门在搬运、安装过程中要轻拿轻放，禁止扔摔等方式搬运。不
锈钢管道在搬运、 贮存及施工中不得同碳素钢管接触，管口要用塑料套封闭，防止杂
物进入。
6 材料进入现场经自检合格后，填写材料报验单，向业主现场代表报验，经检查
合格后，方可使用
6.15.5 预留预埋
本工程预留、预埋主要为管道进出各构筑物预埋柔性防水套管、穿构筑物池壁的
预埋管等。 柔性防水套管的制作、安装严格按标准进行，安装前确定好套管的大小、
位置、标高，安装好的套 管位置要准确、固定要牢固、管口要平齐。套管与管道之间
用沥青麻丝和防水膏填实封堵。大口径的防 水套管，必须用型钢对套管四周进行加固，
以免因混凝土的重力、施工过程中的振捣等因素使埋件移动 和倾斜。 此工作需要在
浇筑池壁或墙板之前完成，在施工时做好与土建施工的密切配合工作，并派专人看管，
以防移位，还要加强管理及施工人员责任心，确保预留、预埋的垂直度及水平度符合
设计和规范要求。
6.15.6 除锈防腐
1 防腐埋地管道安装应做好防腐处理层。钢管刷漆前进行除锈，清除表面的灰尘、
污垢、斑锈和焊 渣等杂物。 防腐材料满足设计标准，在运输和安装时保护防腐层免
遭破坏，如有损坏之处必须进行修补。焊缝 部分未经试压不得做防腐处理。
2 补口和补伤 管子接口处的外防腐在管子敷设完成、接口试验完毕、焊缝检验
合格后及土方回填前进行。
A、补口、补伤处的防腐层结构及所用材料与管体防腐层相同。
B、补口、补伤处须清除表面的杂土、焊渣、锈蚀并磨平焊缝，使焊缝表面保持
干燥。
C、补口防腐层与管体防腐层的搭接长度不小于 100mm。
6.15.7 碳钢工艺管道焊接
管道安装前，与管道安装有关的土建工程已检验合格，与管道连接的设备找正合
格、固定完毕；必须在管道安装前完成的工序如清冼、内部防腐完毕，内部杂物已清
理干净，管道、管件、阀门已检验合格。
1．管道在使用前，按设计要求核对其规格、材质、型号，卷管煤油渗漏合格，
149铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
成品管应有出厂合格 材质证明书。对管子外观质量、材质进行抽查，均应达到现行标
准。对不合格材料应作报废处理。
2．管道配件检查 弯头、三通、大小头、法兰、盲板等，使用前应按设计要求核
对其规格、材质、型号，应具有出厂 合格证书及材质证明书。
3．阀门检查 每台阀门都应具有出厂合格证，使用前按设计要求核对其规格、型
号。同批阀门应按 10％（至少一 台）进行抽查，作强度、严密性试验。
4．管路支架 管路支架制作应符合设计要求，不得有漏焊、裂纹咬肉等缺陷。 支
架安装时，首先根据设计或相关规范、标准图要求确定其位置，再根据管道设计标高、
坡度及预 埋的支架、管口、套管的标高，拉线划出同一直线上各支架的位置。 支架
安装应牢固、平整，保证管子与支架接触良好，不得有间隙。
5．管道安装 金属管道应按规范 GB50268-97 第 4.2 节要求进行安装，并满足下
述要求：
①工艺区内管道安装应在工艺设备及支架安装完成之后进行。布管应从工艺设备
开始，按坡度向一 个方向顺序进行，以保证管线坡度的正确。法兰、焊缝及其它连接
件的设置应便于检修，并不得紧贴墙 壁、楼板或支架。
②沟渠内多层管道安装时，应先铺设底层管道，在底层管道安装完毕、试验合格、
防腐回填之后， 方可进行第二层管道的铺设。
③管沟内可用三角架进行对口。安装组对管口时，不得用强力对口，不得用加垫
等方法来调整接口 间隙、错口。组对质量要求同钢管卷制。
④埋地管道如有间断，应可靠封闭管口，以免积水、积泥。埋地管道在回填之前
应作好隐蔽记录， 画出管线埋地位置图，并经项目监理签证。
⑤管道基础、基槽开挖、回填及管道穿越构（建）筑物应符合《给水排水管道工
程施工及验收规范》 的要求。
⑥管道下沟前应先检查管沟，管标高、直线长度及垫层是否符合设计及相关规范
的要求。
⑦管道安装时，要防止破损，吊装用钢绳上应加橡皮软管保护管道。严禁将管直
接抛入管沟，下管 时应缓慢放入管沟。运管时，车上安垫枕木，并绑扎牢实。钢管防
护层若破损，要作修复处理。
6．坐标及标高 室外架空敷设、地沟铺设允许偏差 15mm； 室外埋地敷设允许偏
差 25mm； 室内架空敷设允许偏差 10mm； 室内地沟敷设允许偏差 15mm；
7．水平管弯曲 D≤100，允许偏差 1/1000（最大为 20mm）； D＞100，允许偏
差 1.5/1000（最大为 20mm）； 立管垂直度允许偏差 2/1000（最大为 15mm）； 8．
成排管段： 在同一平面上允许偏差 5mm； 间距允许偏差+5mm；
150铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
6.15.8 工艺管道安装施工方法
6.15.8.1 管道安装的一般原则
1 管道安装顺序一般遵循先内后外、先大后小、先主管后支管、先高压管后低压
管、先定位后中间管的原则。管道铺设位置应便于装拆、检修且不防碍人员行走，及
机电设备的运转、维护和检修。
2 管道连接时，不得用强力对口、加热管道、加偏向垫或多层垫等方法来消除端
面间隙、偏差、错口或不同心等。管道安装期间，敞口管子应给予封闭。管子与设备
连接不应使设备承受附加外力。
3 软管安装时，应避免急弯，外径大于300mm 软管，最小弯曲半径在9 倍
以上，外径小于或等于30mm 软管，最小弯曲半径在6 倍管径以上。软管与管接头
连接处应有一段直管过渡部分，其长度不小于管径6 倍。在静止或随机移动时，胶管
不得有扭转变形现象，其长度不但要满足弯曲半径和行程外，这应有4%左右的余量，
胶管安装后，相互之间及同其它物体不得的磨檫，要离热源近时，必须隔热措施。
6.15.9 预埋件的制作和埋设
6.15.9.1 套管的制作和埋设
本工程中，套管的数量比较多，管径也不相同，其中主要的是Ⅳ型钢套管，在加
工时，我们根据国标S312图集，查出要求的管径相应的套管直径和翼环的宽度，翼环
和套管焊接的焊脚高度，根据土建图查出套管的长度，然后进行套管加工。当钢管管
径大于DN1000时图集中不能查到相应套管时，我们采用插入法进行推算，从而确定套
管直径和翼环的宽度。由于套管管径较大，长度较小在焊接过程中比较容易发生热变
形，我们在套管内临时焊接一个十字支撑，防止变形。套管加工完成后，清除套管外
层的泥巴或铁锈后用IPN-8710防腐涂料涂洒一遍，放在阴凉处风干后即可作为预埋用
了。
在土建单位绑扎钢筋时，我们就可以对套管进行定位，根据图纸尺寸先用皮尺定
出套管的横向位置，再用水准仪定出套管的纵向位置（标高），位置确定后用汽车吊
对套管进行吊装就位，土建单位对套管边进行加钢固定，钢筋绑扎完成后，套管固定
不动，混凝土浇筑完成后，套管预埋完成。
6.15.10 钢管配件的加工、防腐及钢管的防腐
1 弯头的制作
a.本工程所用的弯头为虾壳弯，根据标准图集 0º～45º弯头采用2节进行连接；
45º～60º弯头采用3节进行连接，其中两个端节，一个中间节；60º～90º弯头采用4
节进行连接，其中两个端节，两个中间节。
工艺流程首先对管节进行展开下料；施工方法是在油毛毡上放出一个中管节（没
151铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
中管节用边管节）的展开图，将此展开图从油毛毡纸上剪出。再是对管节进行划线下
料；施工方法是将已经剪好的油毛毡展开图包在将要被下料的管节上，划好边线后用
气割，割出管节。
以此方法割出其他管节，在割管节时要注意管子一般要进行坡口，坡口角度背部
为20º～25º，两侧为30º～35º，弯头腹部为40º～45º。完成坡口后，进行组对，将管
端中心对准，焊接即可。完成后将承盘焊接于端管上。
b.弯头的安装 弯头的安装为在图纸需要安装弯头的地方，把加工好的弯头焊接
到钢管上即可，焊接工艺同钢管同钢管焊接的工艺相同。
2 三通、四通制作、安装
本工程中三通、四通有同径和异径两种，三通有一插二法，和二插一法二种；四
通有四法，二插二法，一插三法等几种。
a.三通、四通制作工艺 首先在油毛毡上放出三通管的展开图，剪出样。包在管子
上划出线进行下料。用气割割出管段，在切割时，应根据坡口的要求进行，支管上全
部要坡口，坡角在角焊处为45º，对焊处为30º，从角焊处向对焊处逐渐缩小坡口角度，
均匀过度。主管上不全坡口。在角焊处不坡口，在向对焊处伸展的中心点处开始坡口，
到对焊处为30º。完成坡口后，进行组对，主管与支管间校正为 90º，焊接即可。对于
异径三通、四通的制作为分别用油毛毡放出雄性样板和雌性样板后，进行气割，坡口
和同径三通、四通制作方法相同。
在以上工作完成后，在管节上焊接上同径的法兰或不焊即可。
b.三通、四通的安装 三通和四通的安装如果是法兰和带法兰的钢管连接，直接用
螺栓拧紧即可。如果是插盘和钢管连接，采用坡口焊接，焊接工艺同钢管与钢管焊接
工艺相同。
6.15.11 钢管安装施工方法
1 管沟测量放线
根据设计图纸的规定，用经纬仪引出在管道改变方向的几个坐标，再用水准仪在
管道变坡点栽上水平桩。在坐标桩和水平桩设龙门板。龙门板要求水平。根据管沟的
中心线与宽度，在龙门桩上钉三个钉子，标出管沟中心与沟边的位置，便于拉线系于
龙门板达的钉子上，用白灰沿着线绳放出开挖线。
2 管沟放坡及开挖
沟槽开挖的宽度应根据管材的直径、土壤沟底的宽度确定。管沟放坡系数应由设
计人员确定，作为管工应认真检查放坡开挖及堆土是否符合要求。由于本工程地基所
处的为岩石，土石方开挖由单独的施工单位施工，所以在土建基础开挖爆破过程中，
我们将派人将管径较大，深度较深的几条管道的样放出来。派专人在现场指导，协助
152铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
土石方施工单位完成土石方工程施工。
3 钢管铺设
管道在铺设前，应检查沟槽在开挖过程中的堆土情况是否符合规定，是否影响管
道的排管和下管，并检查已挖好的沟槽尺寸、边坡、地基情况，同时还应检查管材、
管件及配件等是否符合设计要求。
1) 下管
管子放入沟槽之前，应先在槽上把管子排列成行，称排管。下管的方法应根据管
材口径及种类、重量和长度、现场环境及机械设备等情况来确定，一般分为机械下管
和人工下管两类。当管径大于500mm时，多采用机械下管。
本工程的管径比较大，采用汽车吊机械下管。下管时，起重机沿沟槽开行，起重
机距沟边至少有1m间距，以免槽壁坍塌。管子一般为单根下入沟槽，逐个接口接好。
有时为了减少沟内接口的工程量，在具有足够强度的管材和接口的条件下，也可采用
长串下管法。
在缺乏机械或施工现场狭窄的情况下，可采用人工下管或半机械化下管。人工下
管的方法很多，常采用的是立管压绳下管法。在被下管子的两端各套一根大绳，下管
是，使管端绳的一端栓在固定的地锚上，并套管段拉住绳子的另一端，用撬杆将管段
移到沟边，再慢慢放绳就可将管子放入沟底。
2) 稳管
稳管是将管子按设计的高程与平面位置稳定在地基或基础上。稳管时，相邻两管
节底部应齐平，以免水中杂质阻塞而沉淀。避免因紧密相接使管口破损，便于构管内
缝。稳管时，两管端面应留约1cm缝隙，以吸收热膨胀。管道铺设曲率较大时，可采
用调整管子预留间隙来安管。
4 钢管接口
本工程钢管接口采用焊接接口，根据设计图纸，钢管管材为Q235级钢，采用E43
焊条。焊接方法为手工氩弧焊，其基本原理是在焊接过程中被电弧加热的区域，受氩
气流保护不被污染。
1) 钢管焊接施工注意事项：
（a）、钢管在搬运、吊运过程中，应注意钢管防腐。
（b）、直管段两环缝间距不小于100mm。从缝应放在上半圆范围内。
（c）、焊缝距弯起弯点不得小于100mm，且不小于管外径。
（d）、在焊缝上不得开孔，如必须开孔，焊缝应经无损探伤检查合格，并加补强
板。
（e）、焊前应清除工作面浮锈，泥垢及油脂，并打磨光亮。
（f）、焊接处作合乎要求的坡口及选择适应的焊条直径（见下表），焊条型号根
153铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
据设计要求选用，无设计要求时应请示监理工程师进行确定。
电焊条直径
管道厚 坡口尺寸 图例
（mm）
度s
坡口角度 钝边厚度 对口间隙
（mm） 坡口形式
90° h（mm） b（mm）
4～8
S=10 V 10 1～2 2±0.5
（g）、电焊机要放在干燥的地方，且有接地线，电焊机使用的电线，必须为绝缘
良好的橡胶线。一台电焊机配有一组保险，保险丝不准超过额定电流值，发现电焊机
温升过高（70℃）或声音不正常时，应停止施焊，进行检查。
（h）、在管内潮湿的地方焊接时，焊工须穿橡胶鞋。
（i）、施焊前应做好焊接工艺试验，得出最佳参数，确保焊接质量。
2) 检验方法、标准：
（a）、焊缝表面及热影响区不得有裂纹，焊缝表面不得有气孔、夹渣等缺陷。
（b）、焊口平直度及焊缝尺寸的允许偏差（见下表）
项图次 项 目 允许偏差 检验方法
1 焊口平直度 管壁厚≤10mm 管壁厚的1/5 用尺和样板尺检查
2 焊缝加强层 高度、宽度 +1mm 用焊接检验尺检查
深度 小于0.5mm
连续长度 25mm
用尺和焊接
3 咬边
检验尺检查
长度
总长度（两 小于焊缝长度
侧） 的10％
（c）、根据工程实际情况及业主、监理的要求，也可采用探伤检查法。
6.15.12 阀门安装施工方法
1 阀门安装前，按设计核对其型号，并按介质流向确定其安装方向。
2 阀门安装前，应检查填料，其压盖螺栓须有足够的调节余量。
3 法兰或螺纹连接的阀门应在关闭状态下安装。
4 水平管道上的阀门，其阀杆一般应安装在上半周范围内。
5 阀门安装高度按施工图要求或方便操作检修要求。
6 阀门安装前应检查、清洗其工作面。
7 法兰接口：对接应紧密、平行，同轴、与管道中心线垂直，螺栓受力应均匀，
并露出螺2～3扣，垫片安装正确。
154铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
6.15.13 阀门井和支墩工程施工方法
1 阀门井的施工方法和步骤
1) 检查土建开挖阀门井的尺寸，平整地基。
2) 采用C20混凝土底板，有地下水时，下铺 100mm厚块石（或砾石）垫层，无地
下水时，只需将底板下索土夯实，无论有无底下水，井底均应设置集水坑。
3) 管道穿越井壁或井底，须预留50～100mm的环缝，用麻油填塞并捣实，再用沙
浆封面；沉降缝在管道上部应当预留稍大一些。
4) 砌筑井室应在铺好管道，安装好阀门后进行。砌筑时，应控其建造尺寸，当
DN=50～300mm,阀门法兰边距井壁、井底的距离为 400mm、300mm;当DN=350～1000mm,
阀门法兰边距井壁、井底的距离为600mm、400mm;地面操作立式阀门井，方头或手轮到
井壁的垂直距离不小于450mm；井下操作的立式阀门井手轮距内顶不得小于 300mm。在
本工程施工中，有设计数据，按照设计进行。没有数据，按照标准图籍相应数据进行
施工，并报批业主及监理。
5) 闸阀下必须设置支墩，支墩与闸阀底部需用水泥砂浆抹成八字，并填实。
6) 井壁采用Mu7.5砖，M7.5水泥砂浆砌筑。
7) 无地下水时，井内、外壁面均可采用原浆勾缝；有地下水时，内壁可用原浆勾
缝，外壁则用 1：2 水泥砂浆抹面，抹面厚度为 20mm，高度应高于地下水最高水位
250mm。
2 阀井的施工注意事项
1) 安装预制盖板时,应满座M7.5水泥砂浆,盖板端部用M7.5水泥砂浆抹角。
2) 回填土时，应先将盖板盖好，在井壁周围同时回填，并分层夯实。
3) 预制井筒拼装时，应满座M7.5的水泥砂浆。
4) 井上部为双收口，每层砖每侧收近50mm。
3 支墩的施工方法
承插式接头的管线，在弯管处，三通处，缩管处以及水管尽端的盖板上，都会产
生应力，支墩就是为承受应力而设。但对管径小于 300mm，或转变角度小于5～10º，
且压力不大于980kpa的管线，因接头本身足以承受应力，可不设支墩。
1) 支墩不应修建在松土上，平整好地基后，再用Mu7.5、C10混凝土或浆砌块石
进行砌筑。遇到地下水时，支墩底部应铺100mm厚的卵石或碎石层。
2) 水平支墩后背土壤厚度受到限制时，最小厚度应不小于墩底再设计地面以下深
度的3倍。
3) 支墩的后背应为原状土，两者应紧密靠紧，若采用砖砌支墩，原状土与支墩间
缝隙，应以砂浆填密实。
4) 对于水平支墩，为防止管件与支墩发生不均匀沉陷，支墩与管件需设置沉降缝，
155铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
缝间垫一层油毛毡。
5) 为保证弯管与支墩的一体性，向下弯管的支墩，可将管件上箍以连接，钢箍以
钢筋引出，与支墩浇筑再一起，钢箍的钢筋应指向弯管的弯曲中心，钢筋落在支墩外
面部分，应具有不小于 50mm厚的1：3水泥砂浆保护层；向下弯曲的弯管支墩应嵌入
支墩，嵌进部分中心角不宜小于135º。
6) 垂直向下弯管支墩内的直管段应内包玻璃布一层，缚草绳两层，再包玻璃布一
层。
4 支墩的施工注意事项
1) 再管径大于700mm的管线上选用弯管，水平设置时，应避免使用 90º弯管；垂
直设置时，应避免使用45º弯管。
2) 支墩的尺寸一般随着覆土深度的增加而减少。
3) 混凝土的尺寸达到设计强度，方能进行管道水压试验。
4) 水平支墩试压前，管顶的覆土深度大于0.5m,回填土应分层夯实。
6.15.14 土方回填工程
1 回填要及时，在回填前要抽尽沟底积水。
2 管道沟底为土层管段，首先选择干土进行回填，分层夯实，对无此条件的尽量
选择土质较好的土进行回填。上层利用挖机压实。
3 管道沟底为基岩岩石的管段，其管底、官腔及管顶以上0.30m范围内均用统砂
4 回填。管顶以上0.30m至原地面部分，用原土回填。
6.15.15 ABS管施工方法
本工程中加药间中ABS管的使用量比较大，ABS管安装也是本工程工艺管道安装中
的一个难点。
1 一般规定
1) ABS管材、管件和阀门应具有制造厂的检验合格证明书，其内外壁应光滑圆整，
无气泡及毛刺等缺陷。经验收合格后应存放在清洁、干燥和不受日晒雨淋的库房内，
距离火炉或其它发热设备应不小于1.5m。
2) 管道不得靠近输送高温介质的管道安装，也不得靠近其他热源。
3) 管道穿墙或楼板时，必须用金属套管加以保护。
4) 管材切割一般用钢锯进行。
5) 管道支、吊架间距和结构形式，应符合设计文件规定。
2 管道连接
1) 连接形式
除设计文件另有规定者外，ABS塑料管道一般均采用承插粘接。
156铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
2) 胶粘剂
胶粘剂可向管材生产厂家订购，也可自行配制。自配胶粘剂是按 500ml 丁酮加
100gABS粒料的配合比搅拌均匀而成。
3) 粘接方法和程序
将插口管端用刀加工成2mm×45°的倒角；
试插并在管子端部作出承插长度的标记；
用中号砂纸或刚玉砂布将管子粘合面轻轻砂磨；
用洁净的棉布蘸清洁剂擦拭砂磨好的表面；
用洁净毛刷将搅拌均匀的粘合剂于管子和管件的粘合面上。一般应涂刷两次，涂
层厚度应均匀，不得有气泡；
涂胶粘剂后，立即将插口插入承口，在插接过程中不得扭转和中断，应沿轴线一
次插到位，并保持轴向挤压力半分钟；
擦去挤出的胶粘剂，使接口在静止状态下固化，固化时间一般为24小时。
3 注意事项
操作彻底及其附近严禁烟火；
施工环境应该保持干燥，不宜在雨天或潮湿的环境中作业；
所用的毛刷、棉布等用品应清洁，无油脂等污物；
胶粘剂和清洁剂用后应密封保存，防止挥发。
6.15.16 不锈钢管安装：
1 不锈钢管的切割一般应用机械切割，若机械无法切割时，可用等离子切割机进
行切割，但切割完毕必须用砂轮机对切口进行打磨。
2 在安装不锈钢管道时，不得用铁质工具敲击管道，不锈钢与碳钢直接接触时，
要用橡皮垫隔开。
3 不锈钢焊接时，特别时加药系统首选的焊接，一定要用氩硫焊焊接，并且管道
内要通氩气。
6.15.17 管道冲洗、吹扫
1 压缩空气管道吹扫
压缩空气吹扫时，在排气口用白布或涂有白漆的靶板检查，如5 分钟内检查其上
无铁锈、尘土、水分及其它杂质为合格。吹扫压力不得超过设计压力，流速不低于工
作流速，一般不超过20m/s。
2 加药管的冲洗。
1) 冲洗水可选用自来水或工业用水等，冲洗时可分断进行。
2) 水冲洗时，最大流速不小于 1.5m/s,直到出口处的水色和透明度与入口目测一
157铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
致为合格。
3 管道的试压
1) 空气管用压缩空气试压，当P≥0.5Pa 时，试验压力为1.25P，P 为设计压力。
2) 循环水管试压介质用水，试验压力为1.25P，P 为设计压力。
3) 加药管道试压介质用水试验，压力根据设计要求进行。
6.16 机电安装工程
由于工程中工艺、结构、给排水、电气、通风等专业交叉施工，故合理安排专业
施工程序，解决各专业和专业工种在时间上的交接施工，对缩短工期，提高施工质量，
保证安全生产非常重要。
（1）电气专业施工程序：在整个大程序的安排下，原则上是先配合土建预埋，后
设备安装和配线同步进行。
（2）在管道交叉时期安装配合顺序及原则
1）配合顺序
进行通风管的安装；
进行卫生、消防、空调等干线管道安装；
应先进行电气管的安装，安装电气设备；
进行电气槽板的安装，铺设电缆，装设照明灯具，压线、校线；
进行主干线管道的试压验收，交付土建封顶装修。
2）配合原则
给水管让排水管，让风管；其它给水、热水、雨水、回水及消防管交叉时，管径
小的自行煨弯让管径大的，压力管道让非压力管道。各工种基本上要本着小管道让大
管道的原则，合理布置、确定和调整本工程管道走向及支架位置。
（3）设备安装与管道、电气的配合。
设备订货时应及时核实混凝土基础，到货后及时进行灌注，并尽快就位，为管道
配管与电气接线创造条件。
（4）卫生管线的合理施工工序：
房间放线→管道初安装→试压→管道保温→吊顶→交管道二次安装（卫生洁具，
风机等安装）→精装修→管道检查→通水检查→通球试验→管线清冼→竣工交验
6.16.1 给排水及供暖工程
1 施工顺序
先预留预埋，后管道安装；先地下管，后地上管；先按支架，后按主管，再安支
管；先架空，后地面；先设备就位，后工艺配管；小管径避让大管径；压力管避让重
力管；为了配合总体进度，对于土建优先施工的要提前给予配合。
158铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
2 工艺流程
3 给水工程
安装准备→预制加工→立管安装→支管安装→管道试压、冲洗→调试验收
4 排水工程
安装准备→预制加工→支架安装→管道敷设→灌水试验→卫生洁具安装→竣工验
收
5 给排水管道施工方法
1) 预留洞口、埋件
在楼板、梁和墙上预留孔、洞、槽和预埋件时应有专人将管道及设备的位置、标
高尺寸测定、标好孔洞的部位。将预制的模盒、预埋铁件在绑扎钢筋前按标记固定牢，
盒内塞入纸团等物。在浇筑混凝土过程中应有专人配合，以免移位。
2) 管安装
a在楼板处设置套管时，套管上端应高出楼板完成面 20mm，厨房及卫生间应高出
50mm，下端与楼板面平，预埋上下层时，中心线需垂直，管道与套管空隙间要用填料
密封处理。
b管道穿越混凝土水池或穿越结构要防水密封时，须用防水套管。混凝土浇筑前，
校对标高，平正合格，固定好一次浇筑。
3) 管道支架
a根据管道所在的空间位置，管径大小等到要选择适宜的支、吊、托架。
b支架位置正确，埋设平整、牢固，与管道接紧密，固定牢固，不得影响结构安全。
c各种塑料管应在管卡内层包上聚氯乙烯垫。
d要根据管道的标高、坡度、管径大小，先安装首、末端支架，用 22＃钢丝或棉
线在型钢表面管中心位置上拉直绷紧，根据各种管道支架间距要求进行中间型钢支架
安装，以保证管道平直和坡度正确。
e垂直管道上应先装上最高处支架用22＃钢丝或棉线吊上线坠绑在支架管道中心
线上，再装置下面支架以保证管垂直。
f管道支架的间距必须符合规范的规定。
g支架制作完毕必须除锈、清焊渣，并及时涂上防锈底漆和面漆。
4) 管道施工
a根据施工图纸画出管道分路管径、变径、预留管口、阀门位置等施工草图，在实
际安装结构位置上做上标记，按标记分段量出实际安装准确尺寸，记录在施工草图上，
然后按草图测得尺寸预制加工。
b立管明装或在管井内安装，要核对甩口高度是否正确，支管甩口加好临时丝堵，
立管阀门应朝向便于操作的地方。
159铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
c 成排安装时，直线部分应相互平行，当管道水平或垂直并;应与直线部分保持等
距。同时应与墙壁平行，并保持室内净空要求和保持人行通道畅通，管道不可安装离
楼板完成面100mm或以下，并须和其它设施和建筑结构维持足够间隙。
d各类管道根据图纸或规范要求的坡度施工，以保证系统能排水和排气。
e在整个装配系统的前后及过程中采取一切措施以防止管道受污染或堵塞。每天施
工和施工后应对管道提供适当的保护以防止湿气或其它杂物污染整个系统或堵塞管道。
f系统的高位及适当位置设置自动排气阀，每一管段的低位及适当位置应设置排水
阀，终端泄放管应位于地台完成面之上150mm。
g与设备连接的管道应条形支承，使设备不至于因管道重量或膨胀面承受应力。
h当管道跨越建筑物的伸缩缝和有可能移动的地方时应安装伸缩器，以抵消任何造
成此移动的应力。
i冷热水管上下平行安装，热水管应在冷水管上，垂直安装热水管在冷水管左侧。
j所有暗装管道不论其长度多少，安装后必须进行水压试验合格后在现场由业主代
表签署确认方能通知土建单位进行回填或封闭。
k管件的切割应平滑和精巧，且不损坏管件，切割管道应采用切割器，管子端部应
绞口以去除毛口。
l水平安装的管道上的阀门，其阀杆应装成水平或垂直。
mUPVC管道埋地敷设必须解决管的耐冲击和整体刚度差的问题，管沟挖好后沟底夯
实铺100毫米细砂垫层,再敷管,回填100毫米厚细砂,然后筛土分层回填实,管道敷设
在车行道下埋深≥1米,有载重车通行的车道要加钢套管.
5) PP-R管安装
a 管材与管件的连接均采用热熔连接方式,不允许在管材和管件上直接套丝。与金
属管道及用水器连接必须使用带金属嵌件的管件。
b热熔连接施工使用厂家提供的热熔机具,以确保熔接的质量,手持式熔接工具适用
于小口径管及系统最后连接,台车式熔接机适用于大口径管预装配连接。
c 熔接施工应严格按规定的技术参数操作,在加热和插接过程中不能转动管材和管
件,应直接插入,正常熔接应在结合面有一均匀的熔接圈。
6) UPVC管安装
a合面的清理
管材或管件在粘合前应用棉纱或干布将承口内侧和插口外侧擦拭干净，使被粘结
面保持清洁，无尘砂与水迹。当表面粘有油污时，须用棉纱蘸丙酮等清洁剂擦净。
b管端插入承口深度
配管时，应将管材与管件承口试插一次，在其表面划出标记，管端插入的深度不
得小于下表的规定。
160铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 管道外径mm 插入承口深度mm 序号 管道外径mm 插入承口深度mm
1 40 25 4 110 50
2 50 25 5 160 60
3 75 40
c胶粘剂涂刷
用毛刷蘸胶粘剂涂刷被粘接插口外侧及粘接承口内侧时，应轴向涂刷，动作迅速，
涂抹均匀，且涂刷的胶粘剂应适量，不得漏涂或涂抹过厚。冬季施工时尤须注意，应
先涂承口，后涂插口。
d承插口连接
承插口清洁后涂胶粘剂，立即找正方向将管子插入承口，使其准直，再加以挤压。
应使管端插入深度符合所划标记，并保证承插接口的直度和接口的位置正确，必须静
置2～3min，防止接口滑脱。预制管段节点间误差应不大于5mm。
f承插接口的养护
承插接口插接完毕后，应将挤出的胶粘剂用棉纱或干布蘸清洁剂擦拭干净。根据
胶粘剂的性能和气候条件静置至接口处固化为止。冬季施工时，固化时间、应适当延
长。
7) 钢管安装
a钢管的连接:
采用丝扣连接管子的螺纹,应规整如有断丝不得大于螺纹全扣数10%,外露麻丝及外
露破坏层应做防腐处理,丝扣外露2-3扣.
b钢管法兰连接:
管道采用法兰连接时,法兰垂直于管子中心线,其表面应互相平行，衬垫不得突入
管内,其外圆到法兰螺栓为宜,法兰中间不得放置斜面垫或几个衬垫连接,法兰的螺栓突
出螺母长度以螺杆直径的1/2为宜
c钢管焊接：见焊接工艺。
8) 阀门安装
a阀门安装前应检查、填料、压盖、螺栓须有足够的调节余量。
b阀门安装前应检查其规格型号是否符合图纸，安装方向应符合介质流向。
c阀门应在关闭状态下安装。
d水平上的阀杆应安装在上半周范围内。
e阀件传动杆（伸长杆）轴线的夹角不应大于30度，其接头应转动灵活。
f安装铸铁阀门时，用力要均匀，要防止因强力不均造成阀门损坏。
g安装安全阀门时，要保持垂直，严禁倾斜。
161铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
h安全阀投入运行时要进行调校，按设计规定进行，若无规定，按有关规范进行，
并填写调校记录。
9) 补偿器安装
a方型补偿器4个弯头保持同一平面，用水平找正找平，平面歪扭偏差不应大于
3mm/m，且不大于10mm，垂直长臂长度应小于正负20mm。
b补偿器经检验合格后方可安装。
c补偿器安装位置严格按图纸进行，并保持补偿器的各个部分处在同一平面上。
d补偿器预拉伸值必须符合设计规定，偏差正负10mm。
e安装方形补偿器时，把撑拉补偿器用的螺丝撑杆和补偿器一起安装，待补偿器撑
好后，把管道固定到固定支架后再取下。
f安装补偿器应在固定支架之间的管道安装完毕后进行，补偿器前后均应装导向支
架。
10) 管道试压
a管道试压一般分单项和系统试压两种。单项试压是在干管敷设后或隐蔽部位的管
道安装完毕后，进行系统试压是在全部干、立、支管安装完毕后进行。
b首先检查整个管路中的所有控制阀门是否打开，与其它管网以及不能参与试压的
设备是否隔开。
c将试压泵、阀门、压力表、进水管等接在管路上并灌水，待满水后将管道系统内
的空气排净（放气阀流出水为止），关闭放气阀。待灌满后关闭进水阀。
d用手动试压泵或电动试压泵加压，压力应逐渐升高，一般分 2～3次升到试验压
力。当压力达到试验压力时停止加压。
e金属给水管道系统在试验压力下观测 10分钟，压力降不应大于 0.02MPa，然后
降到工作压力进行检察，应不渗不漏；ＰＰ－Ｒ给水系统应在试验压力下稳压１小时，
压力降不得超过0.05Mpa。然后在工作压力的 1.15倍状态下稳压2小时，压力降不得
超过0.03Mpa,同时检查各连接处不渗漏。
f试验过程中如发生泄漏，不得带压修理。缺陷消除后，应重新试验。g系统试验
合格后，试验介质宜在室外合适地点排放，并注意安全。
h系统试验完毕，应及时核对记录，并填写《管道系统试验记录》。
i试压合格，将管网中的水排尽，并卸下临时用堵头，装上给水配件。
11) 排水管道的灌水试验
试验时，先将胶球放置立管内并充气与管道密封，从卫生器具的排出口灌水，把
排水管灌满，仔细检查各接口是否有渗漏现象。暗装或埋地的排水管道，在隐蔽前必
须做灌水试验，其灌水高度不低于底层地面高度。满水试验 15min 后，再灌满持续
5min，液面不下降为合格。
162铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
12) 管道系统冲洗
a 管道系统强度和严密性试验合格后，应分段进行冲洗。对于管道内杂物较多的
管道系统，可在试压前进行。
b冲洗顺序一般应按主管、支管、疏排管依次进行。
c冲洗前，应将系统内的仪表予以保护，并将流量孔板、喷嘴、滤网、温度计、节
流阀及止回阀阀芯等部件拆除，妥善保管，待冲洗后再重新装上。
d不允许冲洗的设备及管道应与冲洗系统隔离。
e对未能冲洗或冲洗后可能留存杂物的管道，应用其他方法补充清理
f冲洗时，管道内的脏物不得进入设备，设备吹出的脏物一般也不得进入管道。
g如管道分支较多，末端截面积较小时，可将干管中的阀门拆掉 1～2个，分段进
行冲洗。
h冲洗时，应用锤敲打管子，对焊缝、死角和管底部部位应重点敲打，但不得损伤
管子。
i冲洗前，应考虑管道支、吊架的牢固程度，必要时应予加固。
j管道排水管应接至排水井或排水沟，并应保证排泄顺畅和安全。冲洗时，以系统
内可能达到的最大压力和流量进行，直到出口处的水色和透明度与入口处目测一致为
合格。冲洗合格后，应填写《管道系统冲洗记录》。
13) 成品保护
a安装好的管道不得用作支撑或放脚手板，不得踏压其支托，卡架不得作为其它用
途的受力点。
b管道试压、吹扫时与设备、仪表接口必须断开，以防异物进入设备、仪表体内 3
预留管口的临时管堵不得随意打开，以防掉进杂物，造成管道堵塞。
c严禁利用各种塑料管道作为脚手架的支点或安全带的挂点。吊顶的吊点，碘钨灯
大效率的照明灯具不允许绑在管道上，以防变形，立管距地 2米以，应用木板捆绑保
护，防止磕碰。
6.16.2 电气工程
1 施工顺序
本着“先地下后地上，先土建后安装”的原则，按合同开工日期进入施工工地，
根据工程的特点，成立专业电气施工队，对该工程进行组织协调施工。按合同开工日
期进入施工工地，持怔上岗，经现场施工管理人员协调，专业技术人员和专业电工应
仔细阅读图纸，以保证不漏项，并作好施工隐蔽工程记录，隐蔽工程应同甲方监理一
同验收。
待土建结构施工完毕后，完成防雷接地网的施工工程，最好提前测试接地电阻，
163铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
以达到设计要求。
电力电缆敷设、照明、弱电等管内穿线，电缆头制作及接线，照明接线，灯具安
装，弱电部分接线并安装终端元件和终端设备。
电气进入调试阶段，单回路调试，系统调试，单机调试，综合调试。
1) 设备开箱检查
设备和器材到达施工现场后应存放在室内或能避雨、风、沙的干燥场所，安装前
应会同建设单位或监理共同进行开箱检查，并做好设备开箱记录。因开箱后进行二次
搬运，易损坏其柜（盘）的外表，故最好将柜（盘）搬运到安装电房再开箱检查。
2) 在搬运过程中要固定牢靠，防止碰撞，避免元件、仪表及油漆的损坏。
3) 柜（盘）要安装在基础型钢上，型钢可根据此电柜的尺寸大小和重量，选用槽
钢或角钢制作，制作时应将型钢矫正矫直，接图纸要求预制加工好后，要按施工图纸
所标位置配合土建工程预埋，注意基础型钢顶部宜高出室内抹平地面10mm，但手车式
成套柜应与抹平地面相平或按产品要求执行。基础型钢要求预留铁件焊接牢固，并要
用水准仪或水平尺找平、找正。
4) 基础型钢安装完毕应用40×4扁钢在基础型钢的两端分别与接地网进行焊接，
焊接面为扁钢宽度的两倍，焊接要牢固，确保基础型钢有良好的接地。
5) 箱、盘、柜定位安装
柜（盘）应接施工图的布置，接顺序将柜放在基础型钢上，按柜（盘）安装允许
偏差的要求，逐台将柜找正、找平，找正时可用0.5mm铁片进行调整，但每处垫片最
多不能超过三片，然后按柜固定螺孔尺寸，在基础型钢上用手电钻钻孔，用镀锌螺栓
固定。
柜（盘）接地应牢固良好 ，每台柜（盘）单独与基础型钢，做接地连接，每台柜
（盘）从后面左下部的基础型钢焊上鼻子，用Φ6mm2铜线与柜上的接地端子连接牢固。
6) 配电箱安装
配电箱安装须符合以下规定：位置正确，部件齐全，箱体开孔合适，切口整齐。
暗式配电箱箱盖紧帖墙面；零线经汇流排（零线端子）连接，无绞接现象；油漆完整，
盘内外清洁，箱盖、开关灵活，回路编号齐全，结线整齐，PE线安装明显牢固。
7) 导线与器具连接符合以下规定
连接牢固紧密，不伤线芯。采用螺栓连接时，在同一端子上导线不超过两根，防
松垫圈等配件齐全。
电气设备、器具和非带电金属部件的接地（接零）支线敷设需连接紧密、牢固，
接地（接零）线截面选用正确，需防腐的部分涂漆均匀无遗漏。线路走向合理，色标
准确，涂刷后不污染设备和建筑物。
配电箱安装垂直度允许偏差如下
164铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
配电箱体高50cm以下，允许偏差1.5mm；
配电箱体高50cm以上，允许偏差3mm。
2 4.电缆敷设
1) 准备工作
（1)1KV及以下电缆，用1000V兆欧表测量线间及线对地的绝缘电阻应符合产品技
术标准。
（2)3～10KV电缆应用2.5KV兆欧表测量电缆线芯或对金属屏蔽层间和各线芯间的
绝缘电阻合格。
(3)电缆测试完毕，应将电缆头用橡皮包布密封后再用黑色布包好。
(4)该工程电缆较大，必须采用人工牵引为主放电缆，卷扬机辅助，选择的卷扬机
的牵引力和速度应符合国家规范的要求，机械敷设电缆的速度不宜超过15m/min。
(5) 放电缆前要根据电缆的敷设线路准备和放置必须直线滚轮和转角滑轮。
(6) 放电缆必须建立联络指挥系统、配置指挥1人、起重工数人、充足的劳动力、
配置适当的无线电对讲机和手持扩音嗽叭指挥。
(7) 电缆现场短距离搬运，一般采用滚动电缆轴的方法，滚动时应按电缆轴上箭
头指示方向滚动，如无箭头时，可按电缆缠绕方向滚动，切不可反缠绕方向滚动，以
免电缆松驰。
2) 电缆沿支架或桥架敷设
(1) 水平敷设应分不同等级，电压电缆分层敷设，低压在下方，高压在上方。
(2) 每层敷设排列要整齐、不得有交叉，拐弯处应以最大截面电缆允许弯曲半径
为准。
(3) 同级电压电缆沿支架敷设水平净距不得小于35mm。
(4) 垂直敷设，最好自上而下敷设，但在敷设时在电缆轴附近和部分楼层应采取
防滑措施。
(5) 垂直敷设时，每敷设一根，应立即卡固一根。固定在每个支架上或桥架上每
隔2m处。
(6) 电缆进入电缆沟、隧道、竖井、建筑物、盘（柜）以及穿入管子时，出入口
应封闭，管口应密封。
(7) 交流单芯电力电缆敷设，应布置在同侧支架上，当按紧贴的正三角形排列时，
应每隔1m用绑带扎牢。
(8）管内穿线：
钢管在穿线前，首先检查各个管口的护口是否齐整，如有遗漏和破损，均补齐和
更换。
当管路较长或转弯较多时，要在穿线的同时往管内吹入适量的滑石粉。
165铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
两人穿线时，配合协调，一拉一送。
导线接头在接线盒内连接。导线穿入钢管后，在导线出口处，装护线套保护导线。
在不进入盒、箱内的垂直管口，穿入导线后，将管口作密封处理。
3) 挂标志牌
(1) 直埋电缆进出建筑物，电缆井及两端要挂标志牌
(2) 沿支架、桥架敷设的电缆在其两端、拐弯处，交叉处应挂标志牌。
(3) 标志牌应注明电缆编号、规格、型号及电压等。
(4) 标志牌规格要一致，并有防腐性能，挂装要牢固。
3 预留预埋
施工人员配合土建按图进行管路、铁构件及配电设备基础、孔洞的预留预埋。穿
越建筑物基础的部分及时预埋，其中穿越建筑物外墙及屋面的部分需做止水圈，电缆
套管预埋须做防腐处理后再埋入土中，管口打喇叭口。预留预埋按设计验收合格后，
方能继续进行下道工序施工。本工程质量要求高，因此施工时须与土建专业密切配合，
熟悉图纸，做到预留预埋一次到位，位置准确，严禁漏留少埋。与土建结构矛盾之处，
由技术人员协商处理，不得随意损伤建筑结构，预留预埋按设计验收合格后方可继续
进行下道工序施工。
1) 预留孔洞
在土建绑扎钢筋前根据施工图纸确定所留孔洞位置，并提交给结构专业。按照孔
洞的尺寸加工木盒，待土建绑扎钢筋完毕后，和其配合将木盒嵌入图示位置，并将木
盒固定牢固，混凝土浇筑完，拆模后要进行技术复核。
2) 管路预埋
预埋的钢管使用前先进行外观质量检查，不得有穿孔、裂缝、显著的凹凸不平及
严重锈蚀情况，管内壁光滑无毛刺，管口刮光，焊接钢管除锈后内壁刷防锈漆。
暗配的电线管路宜沿最近的路线敷设并尽量减少弯曲和交叉，弯曲半径不小于管
外径的10倍，且弯曲后无裂缝或显著的凹瘪现象。埋入砼内的钢管，离表面的净距不
小于15mm。
敷设时先确定设备（灯头盒、接线盒和配管引上引下）的位置，测量敷设线路长
166铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
度，然后进行配管加工（弯曲、锯割、套丝），将管与盒按已确定的安装位置连接起
来，管路连接采用套管连接，安装时连接管的对口处在套管的中心，套管长度为连接
管径的1.5～3倍，焊口焊接牢固、严密。在土建绑扎第一层钢筋后，将管、盒连成整
体固定于钢筋上，管与管和管与箱、盒连接处，焊上跨接地线，使金属外壳连成一体，
如下图所示。
在浇筑砼前，先将管子用垫块垫高 15mm上，使管子与砼模板间保持足够距离 ，
再将管子用铁丝绑扎在钢筋上。管口及接线盒内塞上专用泡沫塑料堵头，防止进入水
泥砂浆和杂物。
柱上插座及风机盘管的管线，预埋时在吊顶上方的柱子上预埋接线盒。
隐蔽验收前，派施工人员检查是否有管、盒遗漏或设位错误，并用油漆在接线盒
处作标记（强、弱电颜色分开），以便拆模后进行寻找。检查无误后，汇同业主及监
理工程师进行隐蔽验收，符合要求后在隐蔽验收记录上签字。浇筑砼时，要派专人进
行防护，以防砼振捣时，管路及箱盒移位。
土建拆模后，及时派人进行清理，将钢管内清扫干净后，穿入铁丝，为下一步穿
线工作做准备。
4 防雷及接地系统安装
1) 防雷及接地
建筑物除设置防直击雷保护装置外，尚有防雷击电磁波保护装置。
本工程采用共用接地方式，利用建筑物桩基以及底板内钢筋作为接地装置，接地
电阻要求必须≤1欧姆。接地形式采用TN－S系统，所有电气设备外露可导电部分、装
置外可导电部分及电源插座保护接地孔应与专用PE可靠线连接。
各层采用等电位接地保护系统。接地电阻≤1欧姆。
2) 接地体、引下线的施工
本工程采用地下基础底板作为共用接地体，柱内主筋作为防雷引下线。施工时，
按照设计要求，将规定位置的柱内钢筋与底板内钢筋焊通作为接地体，利用建筑物主
体结构柱中的主钢筋作为防雷引下线与接地体焊通，作为防雷引下线的柱内主筋必须
通长焊通。施工中，土建单位往往采用对焊连接柱内钢筋，必须严格检查所采用的柱
内主钢筋引下线是否通长可靠连通。接地搭接、跨接必须严格按照国家相关规范进行
施工，以保证连通可靠。同时，焊接时必须注意保护结构主钢筋，以免过度烧焊破坏
钢筋强度。施工过程中应密切配合土建主体结构工程施工，做好防雷引下线（接地干
线）焊通工作、引下线与楼层间均压环以及屋面避雷网的电气连接，同时注意办理隐
蔽工程验收手续。
6.16.3 管路、线缆敷设及设备安装阶段的协调与配合
167铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
1 根据工程进度，在除混凝土结构外的结构开始施工时专业分包还未能进场时，
我司将配合进行其他结构内管线的预埋（并穿带线）。
2 分包单位进场时我司给各专业分包商创造有利条件,合理配合各分包商的施工
流水节拍。
3 按图纸实施并完成设备基础、预留洞、预埋件、结构预埋管及盒、砌筑墙体内
的预埋管及盒、补洞、堵洞。
4 建立各项管理制度并向分包交底。
5 及时协调施工过程中出现的问题,通过定期召开的协调会，专业分包施工过程
中所出现的技术、进度、质量等问题，以使整个工程能顺利施工，达到相应的各种指
标。
6 对施工中发生的相关设计变更及时转发，以便及时调整。所有由建筑工程师发
给总承包的指示，只要涉及指定分包商的工作或工程，我司保证及时转发给相应的指
定分包商，以确保建筑工程师的指示能及时得到落实。如果各指定分包商在工程施工
过程中有需要业主解决的问题，作为总承包方，同样我司也会以最快的速度转交业主，
以便问题得到及时解决，保证施工顺利进行。
7 各系统与其他系统关联部件施工完毕后，及时办理交接，并向相关方提供设备
说明书及接线原理图。
8 专业设备进场前，机房，弱电间等处应提前完成装修工作，包括墙面、天花、
地板的装修，并提供清洁的作业面。
详见本工程《机电工程施工组织设计》。
6.17 季节性施工技术措施
168铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
6.17.1 雨期施工
本工程基础、主体及装饰装修经过雨季，编制切实可行的季节性施工措施。主要
工作为：
1 雨季来临前，应编制详细的雨季施工方案，随时和气象部门联系，掌握信息，
提前安排好施工生产。
2 成立以项目经理为组长的雨期施工领导小组，层层责任划分，落实到个人。
3 雨期施工前，认真组织有关人员分析雨施生产计划，根据雨施项目编制雨期施
工措施，雨期所需材料、大型机械、设备和其他用品应提前准备或检修。
4 应做好施工人员的雨季施工培训工作。
5 应检查施工现场及生产生活基地的排水设施，疏通各种排水渠道，清理雨水排
水口，保证雨天排水畅通。
6 做好原材料的储存和堆放。
7 雨季前对现场配电箱、闸箱、电缆临时支架等仔细检查，需加固的及时加固，
缺罩、盖、门的及时补齐，确保用电安全。
6.17.1.2 组织机构
防汛总指挥（项目经理）
技术总负责（总工程师） 现场总指挥（生产经理）
方案、技术准备（技术部） 现场指挥（工程部）
防汛小组（ 劳务预备）
6.17.1.3 分项工程雨季施工措施
序号 项目 施工措施
塔吊、物料提升机等做好防雷装置，在雨季前对避雷装置进行全面检查，
在雨季施工中定期检查，并应测量接地电阻，确保防雷安全。雷电停止后
应检查避雷器的瓷瓶、连接线和地线是否完好无损。
1 施工机械 露天使用的电气设备，如混凝土输送泵、电焊机、切割机、电动葫芦等设
备搭建好防雨篷，不得停放在低洼的地方，应停放在较高的坚实地面上。
小型施工机械在雨天尽量放置于室内。
装修机械应安放在防雨、防风沙的机棚内。
169铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项目 施工措施
施工现场的各种配电箱、开关箱必须有防雨设施，并应装设端正、牢固。
钢筋堆放场地一定要保持整洁，钢筋摆放在240×300（宽×高）砖垄上，
避免被雨水浸泡、被污泥污染，在下雨之前一定要将钢筋覆盖保护。雨后
钢筋视情况进行防锈处理。
为保护后浇带处的钢筋，在后浇带两边各砌一道120mm宽、200mm高的砖
墙，上用多层板进行临时封盖。
钢筋
钢筋加工区一定搭设钢筋棚，焊接一定在钢筋棚中进行，对刚焊出的钢筋
工程
更是禁止浸水及被雨淋，大雨大雾天气禁止焊接；焊接作业，应选在无风
雨雾天气中进行防止改变钢材的受力性能。
在钢筋绑扎时，下雨天一般不影响钢筋质量，但工人上下班、搬运钢筋时
一定注意避免将污泥带到钢筋网片上，如果钢筋被污染，一般采取用水冲
洗、钢丝刷刷除的方法。
雨天使用的木模板拆下后应放平，以免变形，模板拆下后及时清理，刷脱
模剂，经大雨冲刷过后应重新刷一遍。
模板拼装后尽快浇筑混凝土，防止模板遇雨变形。若模板拼装后不能及时
浇筑混凝土，又被雨水淋过，则浇筑混凝土前应重新进行检查，对模板支
混 撑系统重新进行调整、加固。
凝 模板 模板堆放时，下面应垫置足够高的木方，并做好周边的排水工作，防止模
2 土 工程 板受到雨水浸泡。模板应平放，并在最上面压实或采用和地面的紧固措
工 施，防止大风将模板刮起。
程 支设好的顶板模板或墙、柱模板，拼装后尽快浇筑混凝土，防止模板遇雨
变形。如遇大雨未浇筑混凝土，应进行覆盖，防止因雨淋而造成脱模剂的
失效。雨后应认真检查其平整度、垂直度和脱模剂附着情况，合格后方可
浇筑混凝土。
及时掌握天气预报，混凝土施工应尽量避免在雨天进行。需要连续浇筑混
凝土，必须提前了解天气状况，做相应准备，避免因下雨而引发质量事
故。大雨和暴雨天不得浇筑混凝土。
浇筑混凝土遇到小雨时，要及时覆盖作业面上的混凝土，防止雨水冲刷；
雨大时，应停止浇筑，并按规范留茬处理。已入模正进行振捣成型的混凝
混凝
土遇雨应立即苫盖。
土工
梁板同时浇筑时应沿次梁方向浇筑，此时如遇雨而停止施工，可将施工缝
程
留在次梁和板上，从而保证主梁的整体性。
在雨后，加强检查预拌混凝土搅拌站开盘前砂、石含水率，调整施工配合
比，严格控制混凝土坍落度，适当减少加水量。
混凝土泵车在遇下雨时应加防水盖，以防止雨水进入混凝土内。
雨天浇筑混凝土应减小坍落度，必要时可将混凝土强度等级提高半级或一
170铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项目 施工措施
级。
如果混凝土在浇筑过程中或浇筑后终凝前遇雨，导致表面受到破坏，应该
将这部分混凝土及时砸至密实层，然后再进行修补。
屋面工程在雨季期间应根据天气预报仔细规划，避免找坡层松散材料被雨
水淋湿。
屋面施工尽量避免雨季施工
施工屋面保温层、找平层前必须掌握7天的天气情况，在此期间内施工保
3 屋面工程
温层及找平层。
施工完毕的找平层在遇雨是用塑料布覆盖。
屋面防水层施工前，应将找坡层充分晒干，防止因排气不畅造成鼓包，并
设置排气管。
室内木作、油漆及精装修在雨季施工时，其室外门窗采取封闭，防止作业
面被雨水淋湿浸泡。
当持续下雨，空气湿度较大时，即湿度计显示80%以上时，在木作施工现
4 装饰工程
场，增加工业用电风扇，同时放置干燥吸湿材料。
下班前关好门窗，防止雨水损坏室内装修，防止门窗玻璃遭到破坏。
各种惧雨防潮的装修材料按物资保管规定入库存放，并覆盖防潮布。
模塑聚苯板存储：若工地条件允许的情况下，请将保温板储存至室内，或
集中堆放建筑物背风向，采用遮阳网覆盖，并用重物压紧，避免大风将保
温板吹散，造成不必要的经济损失。
网格布的存储：应贮存在干燥通风的房屋内，使其保持良好的施工性。
聚合物砂浆存储：在工地条件允许，且现有聚合物砂浆类产品不是很多的
情况下，可以将材料贮存至室内，为防止雨水天气带来空气湿度的增加对
外保温工 材料的影响。应将室内窗口进行封堵，防止潲雨。材料堆放在离地30cm
5
程 处，并用雨布覆盖。防止因雨水天气造成楼上积水，渗漏到贮存材料上，
造成聚合物砂浆硬化。
饰面材料和胶料贮存：放置在背阴处，且在施工完成后进行检查，注意桶
盖是否盖好，避免雨水进入桶内，造成后续施工质量问题。
密切关注天气预报，提前预警，合理安排施工时间。
雨天禁止施工。
饰面施工注意事项：遵循施工完成面，在24小时之内不会被雨水冲刷。
外墙涂饰 外墙涂料储存在水泥库内，底垫高300，并铺设防潮油毡。
6
工程 外墙腻子存存放于库房内，禁止淋雨。
171铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项目 施工措施
雨天禁止外墙涂料施工
外墙抹灰面有明显水迹不得进行粘贴作业
如粘贴过程中突遇降雨，必须用苫布将粘贴完毕的部位覆盖，防止雨冲。
砌体工程不宜在雨天施工，如必须施工时，采取有效措施保证施工质量，
继续施工时，须复核砌体垂直度，合格后方可继续施工。
雨季砌筑基础时，采取分区、分段作业，并采取防雨排水措施防止基槽灌
水。
雨季施工用砂需及时测定含水率，并及时调整砂浆掺水量，严格控制砂浆
的稠度，受雨水冲刷的砂浆应重新加水泥拌合后再用，砂浆在运输时予遮
盖，以免淋雨。雨期施工所用的砌块必须集中填放，以便用防水材料遮
盖。水泥要存放在水泥灌或正式仓库内并检查、维护好，防止水泥受潮结
7 砌筑工程 块失效。
若遇阴、雨、雪天气，砌体顶面用草帘等防水材料覆盖，以免雨水冲刷砂
浆，在拌砂浆时，需适当降低砂浆的水灰比。
内外墙尽量同时砌筑，转角和丁字墙间的连接跟上，稳定性较差的墙、独
立柱，必须加设临时支撑或及时浇筑圈梁，这样可以保证砌体的稳定性，
确保施工安全。
雨期施工，收工时在墙顶盖一层干砖防止大雨冲刷灰浆。同时，可加草袋
等覆盖，如大雨后发现灰浆被冲刷，则拆除一至二层砖铺浆重砌，雨后过
湿的砖不能上墙，炎热的天气则要充分浇水湿润，不能干砖上墙。
做好施工场内的下水管道和雨水管井的检查，保证排水畅通，雨后不陷、
不滑、不泥泞、不存水。
施工用机械设备需经常检查接零、接地保护，所有机械棚要搭设严密，防
止漏雨，随时检查漏电装置是否灵敏有效。
机电
8 钢管码放时要用木方将底部垫起，同时铺盖塑料布。
工程
对进场的批量材料，当楼内又无法及时放置的，做好防雨遮盖措施，尤其
是电器设备和半成品。
在主体结构封顶后及雨季之前，做好各种预留孔洞防雨水下落工作，避免
雨量过大引起室内积水。
详见《雨季施工方案》。
6.17.2 冬期施工
本工程计划无冬季施工。若业主要求进行冬季施工，则相应费用据实计量。
6.18 深化设计
6.18.1 深化设计管理措施
本工程精装、管线综合设计、外装修、标识系统工程、消防工程（喷淋、报警、
172铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
气体灭火）、设备及安装工程、弱电工程、给排水、电气等设计都需要二次深化设计。
6.18.1.1 深化设计工作流程
本工程的深化设计工作分三个阶段：
第一阶段：确定深化设计条件图
（1）在项目施工总设计图纸完成的前提下，根据业主认可的设计院施工图文件
（含业主指示书、设计变更通知等），由建筑专业整理、消化，融入到建筑深化设计
中；
（2）其它各专业（装饰装修、机电设备等）根据设计院施工图文件同步开始深化
设计，在此过程中，提出各专业之间的碰撞、缺漏问题，深化设计部初步协调后向建
筑专业提供资料；
（3）建筑专业将其它各专业提供的资料进行整合，深化设计管理部对此过程中出
现的矛盾、问题进行协调，形成深化设计条件图。
第二阶段：依据深化设计条件图，结合设计院施工图，各专业同步进行。
（1）装饰分包进行内、外装图纸的深化；
173铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
（2）由各分包制作各自的深化设计图，再与建筑图、结构图、内装修图等综合协
调，进行管线调整并形成设备综合协调图；
（3）深化过程中，各专业互相协调、提资。其中建筑图、结构图须整合所有专业
的预留、预埋信息形成设备与土建综合协调图；
（5）深化设计应与 BIM 模型充分配合，确保深化设计内容真实反应到BIM 模型
内；
（6）各分包应在总承包统筹下充分配合，总承包商要确保建筑设施的位置和路线
是经过充分协调的。
第三阶段：会签、报审与出图
在总承包综合协调下，各阶段图纸应经总包及各相关专业深化设计单位跨专业会
签。各专业深化会签完成后，由总包汇总、审核后的深化设计图纸提交业主，由业主
组织相关单位进行审定。深化设计审批单位主要包括监理、专业顾问、设计院、业主。
6.18.1.2 深化设计审批流程
深化设计审批需要经过设计院、业主和监理审核，为了提高审核的效率，承包商
在提交深化设计资料时，同时提交监理公司。
深化设计必须提前进行，按照总包总体工期计划进行。
1 深化设计阶段的特点
1) 施工准备阶段
在安装施工作业面出来之前，要充分做好施工技术准备。先核对机电安装各专业
的图纸，检查各自系统是否完善，布置是否合理，及时与设计院沟通，修订错误；然
后各专业与土建建筑结构的图纸进行核对，特别是地下室外墙及消防水池等部位的结
构图，设计院往往将管道的预留套管及洞口画在结构图上并在结构施工时预留预埋。
在施工前要核对结构图纸上预留洞口个数是否遗漏，核对尺寸大小是否正确，及时修
订，并在结构图上重点标注，避免以后安装时对结构的破坏。
2) 主体配合阶段
全面核对各专业的施工图，解决各专业管线交叉打架的问题，特别是要穿梁、穿
174铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
剪力墙、穿楼板的管线，包括卫生、消防工程、通风空调及电气工程管线的综合布置
图，保证预留预埋的位置、尺寸及标高准确，避免因预留不合适影响以后管道安装。
绘制接地系统图，主体施工时配合跨接；制作线盒、套管安装的样板，按样板标
准施工。
3) 安装施工阶段
全面绘制走廊、管井、机房及管线较多的房间内的管线布置图，调整合理的布局。
设计管线支架的做法，布置合理，安全可靠。
对系统局部进行优化设计，改善水力条件，管线接口做法等，对电缆等有利保护。
按照深化设计图进行样板施工，确认效果后大面积展开施工，达到安全、简约、
美观的效果。
6.18.1.3 深化设计原则
1 顾全大局原则
在深化设计时，必须由总承包单位协调组织，将各专业组织各分包特别是业主指
定分包集中审核图纸，不能将总承包单位管理范围外的分包单位排除在外，否则会造
成漏项，施工时又会发生意想不到的冲突。
2 安全优先原则
深化设计的效果要求安全、方便施工及检修、节省空间、布置美观。对同一部位
的各种管道进行布局前，要考虑其相互间的影响，水管、氧气管道、保密电话电缆等
都有相互影响，布局必须保证安全间距。对检修阀门、检查口的设置的位置，要满足
方便检修的要求。在满足以上要求的前提下，管道布局要紧凑，减少管道占用的空间，
管道布置要均衡，不能出现一边高，一边低的情况。
3 专业优先原则
设计时先找出管线密集的部位及空间要求较紧的部位，按照有压让无压，小管让
大管的原则，专业上电让水、水让风，空间上横向从上到下，竖向从里到外进行设计。
6.19 顶管工程
175铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
6.19.1 顶管施工范围
6.19.1.1 东北现代农业物流城分水口至东北现代农业物流城配水厂穿越G102国道。
6.19.1.2 范家屯净水厂—至高新区分水口 穿越G102国道，本工程管道施工位于
G102国道中利大道路基南侧。
6.19.1.3 东北现代农业物流城分水口至东北现代农业物流城配水厂穿越京哈高速。
6.19.1.4 范家屯净水厂—至高新区分水口 穿越京哈高速。
6.19.1.5 高新区分水口至新区配水厂分水口 辽中环线高速公路。
6.19.2 顶管施工阶段控制
利用可视化施工模拟控制小半径线路顶进过程顶管机姿态，记录顶管机角度调整
参数，及左右两边主顶油缸顶进参数区别，保证弯曲线段顶管作业高效精准施工；
采用BIM监测技术对穿越段路面沉降时时监测，确保沉降量在可控制范围之内。

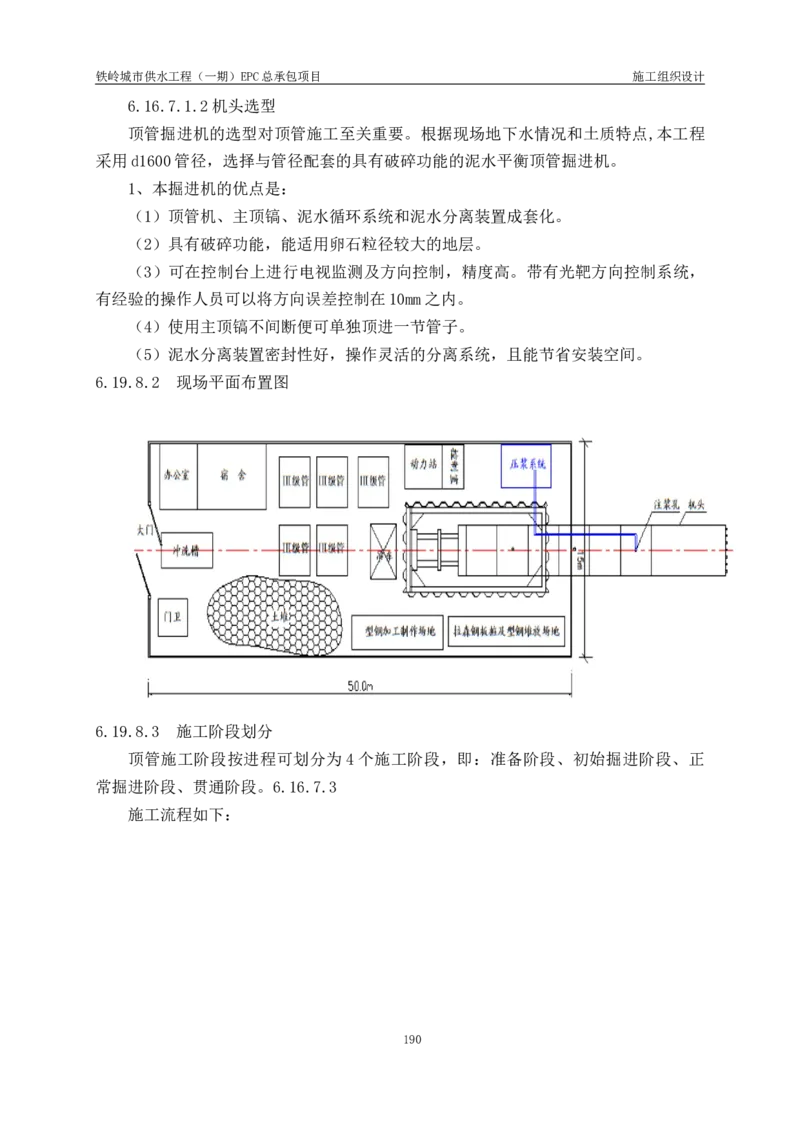

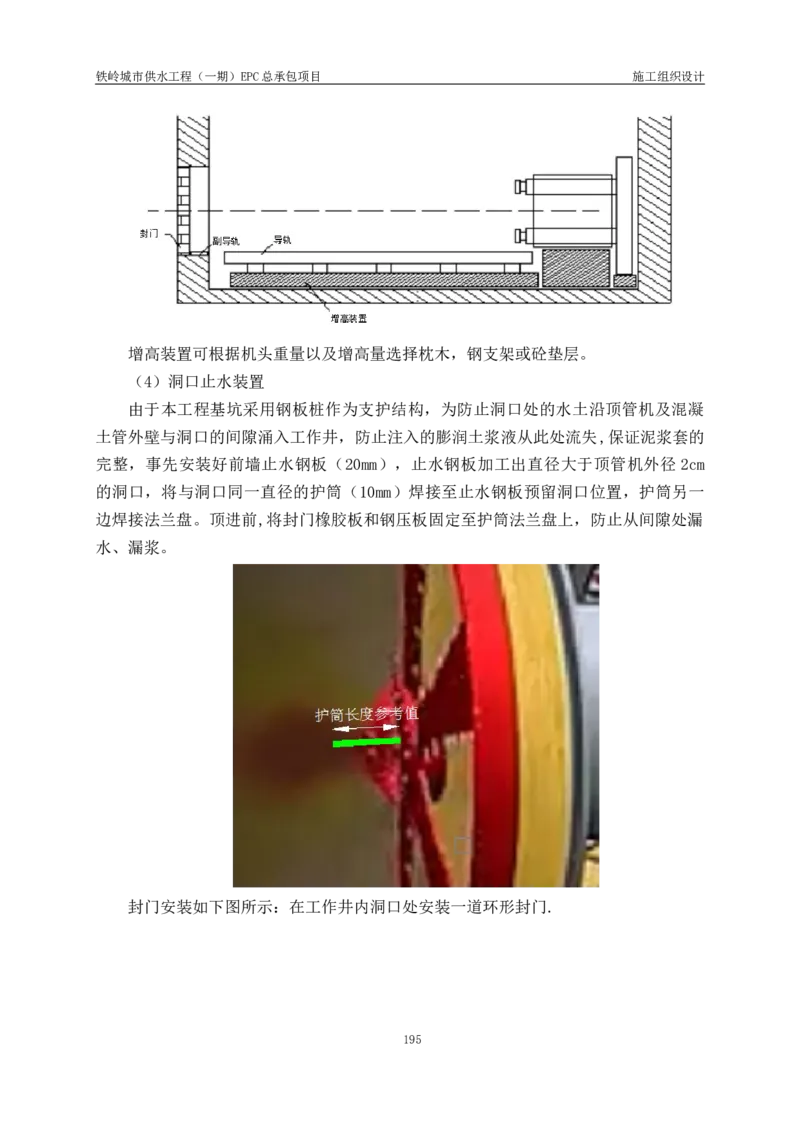

顶管机姿态模拟小半径顶进过程：
176铁岭城市供水工程（一期）EPC总承包项目 施工组织设计

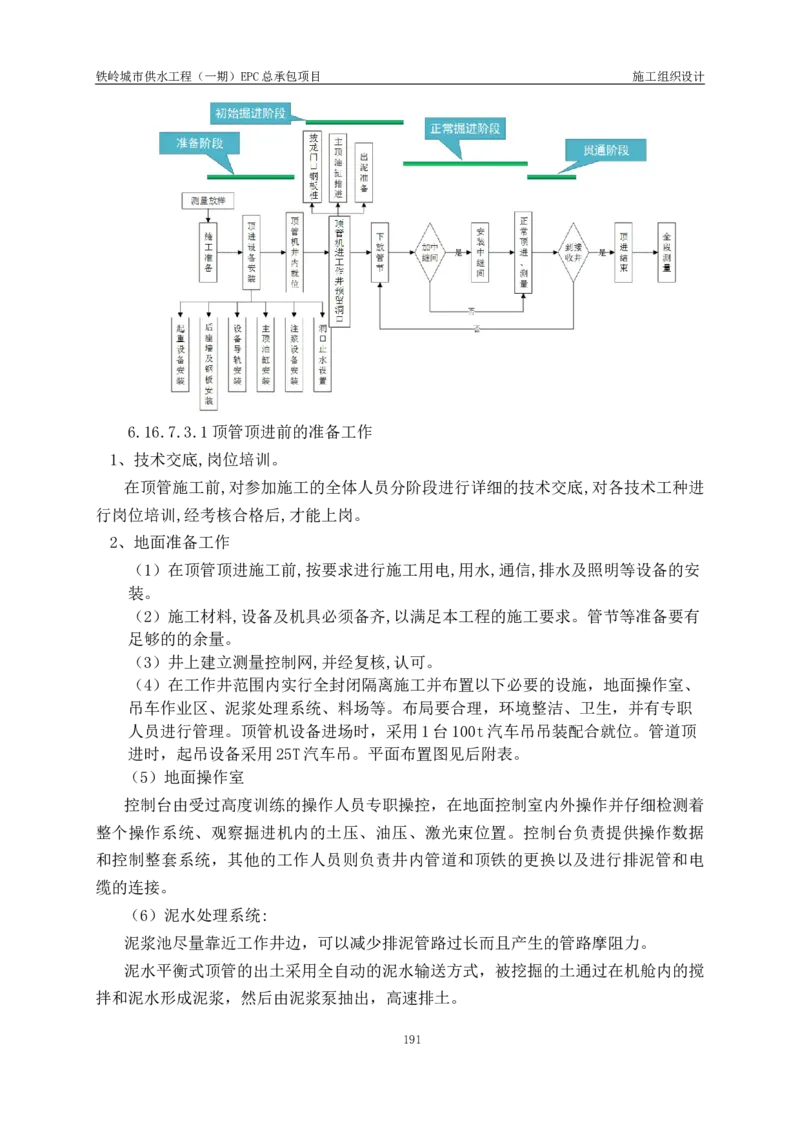

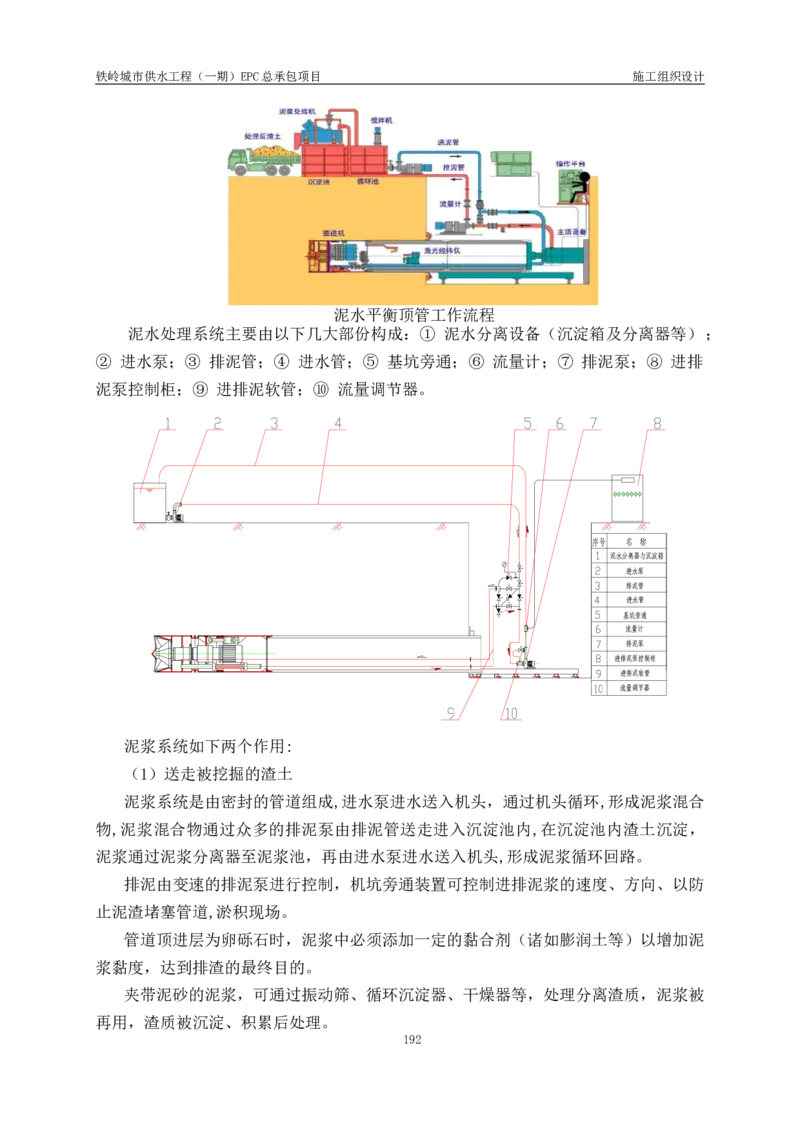

泥水平衡顶管工作流程：
6.19.3 基坑支护
根据穿越位置和现场情况，在穿越公路两侧设置顶管穿越作业坑，其中一侧开挖
工作坑，另一侧开挖接收坑。
6.19.3.1 支护体系选用
本工程施工期较短，基坑地下水较丰富，土湿度较大，土层结构分布较均匀，基
坑开挖较深，采用拉森钢板桩（FSP-Ⅳ，定尺长9米）作为围护结构，40B型钢作为围
檩和支撑结构组成支护体系，以做到快速支护、快速撤除，适应工期较为紧迫的特点。
沿操作坑边线将止水拉森钢板桩打入地下，入土部分不少于 3m，开挖1m 深后采
用 315型钢将钢板桩在内侧焊接一圈，围檩间距为 2.5m，同时在9m长方向中线位置
设置一道315型钢横支撑，四角安装 315型钢斜支撑。

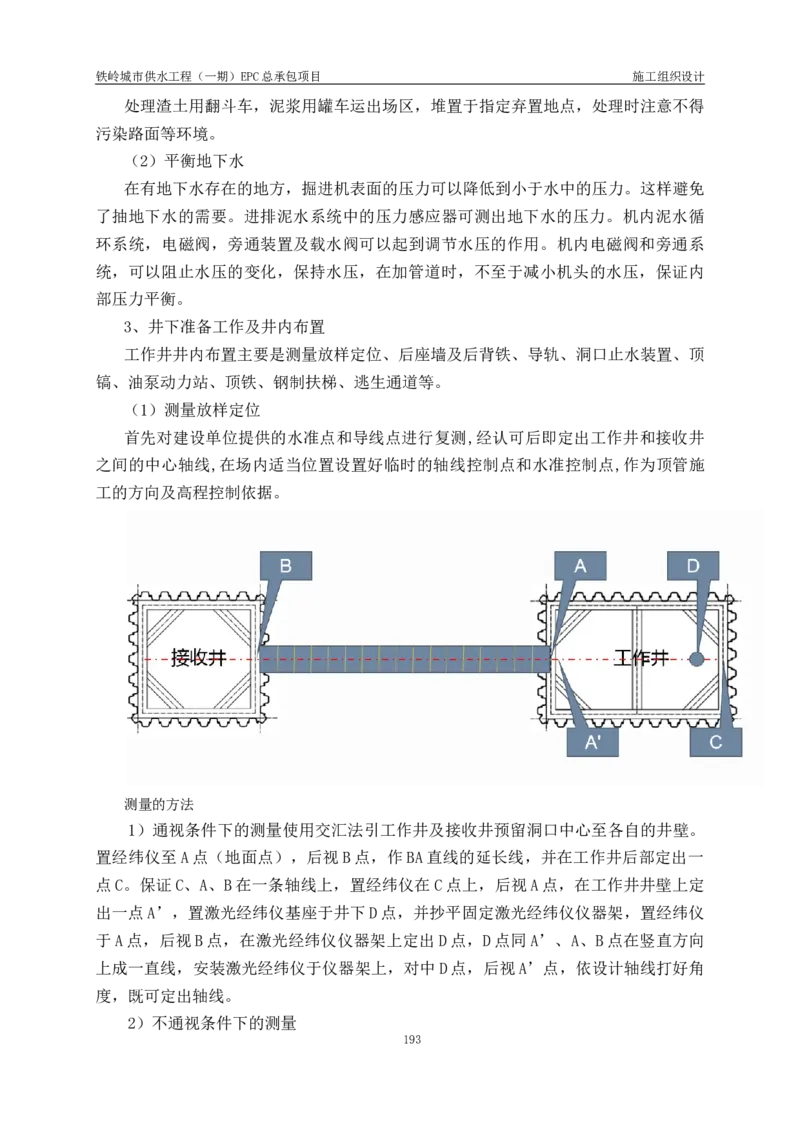

6.16.2.1.1工作坑钢板桩支护如图所示：
177铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
6.16.2.1.2拉森钢板桩打入样式及规格参数
6.19.3.2 钢板桩施工要求
板桩的设置位置要符合设计要求，便于基础施工，即在基础最突出的边缘外留有
施工作业面。
基坑护壁板桩的平面布置形状应尽量平直整齐，避免不规则的转角，以便标准板
桩的利用和支撑设置。
整个基础施工期间，在挖土、吊运等施工作业中，严禁碰撞支撑，禁止任意拆除
支撑，禁止在支撑上任意切割、电焊，也不应在支撑上搁置重物。
6.19.3.3 钢板桩的检验、调运、堆放
6.16.2.3.1、钢板桩检验
拉森钢板桩由供方技术监督部门检查和验收。
外观检验包括表面缺陷、长度、宽度、厚度、端头矩形比、平直度和锁口形状等
内容。检查中要注意：
1）对打入钢板桩有影响的焊接件应予以割除；
2）有割孔、断面缺损的应予以补强；
3）若钢板桩有严重锈蚀，应测量其实际断面厚度，以便决定在计算中是否需要折
减。原则上要对全部钢板桩进行外观检查，对不符合要求的钢板桩需进行矫正。
6.16.2.3.2、钢板桩的吊运
装卸板桩宜采用两点吊。吊运时，每次起吊的板桩根数不宜过多，注意保护锁口
免受损伤。吊运方式有成捆起吊和单根起吊。成捆起吊通常采用钢索捆扎，而单根吊
运常用专用的吊具。
6.16.2.3.3、钢板桩的堆放
板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地
178铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
上，并便于运往打桩施工现场。堆放时应注意：
1）堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；
2）板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明；
3）板桩应分层堆放，每层堆放数量一般不超过 5 根，各层间要垫枕木，垫木间距
般为3-4 米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2 米。
6.19.3.4 钢板桩施工
6.16.2.4.1、准备工作及挖探施工
破碎锤破除路面及其他硬化结构，绿化移植，挖掘机将硬化结构及垃圾装车外运；
人工开挖十字探坑。探坑宽出基坑1米；
为避免破坏其他未知管线，所有探坑需下挖至路面以下至少2m。
6.16.2.4.2、钢板桩位置的定位放线
将施工区域控制点标明并经过复核无误后加以有效保护，按设计图纸要求测量放
样管道中心线及两侧钢板桩边线，根据开挖段长度合理边线布置控制点。
定桩位：按顺序标明钢板桩的具体桩位，洒灰线标明。

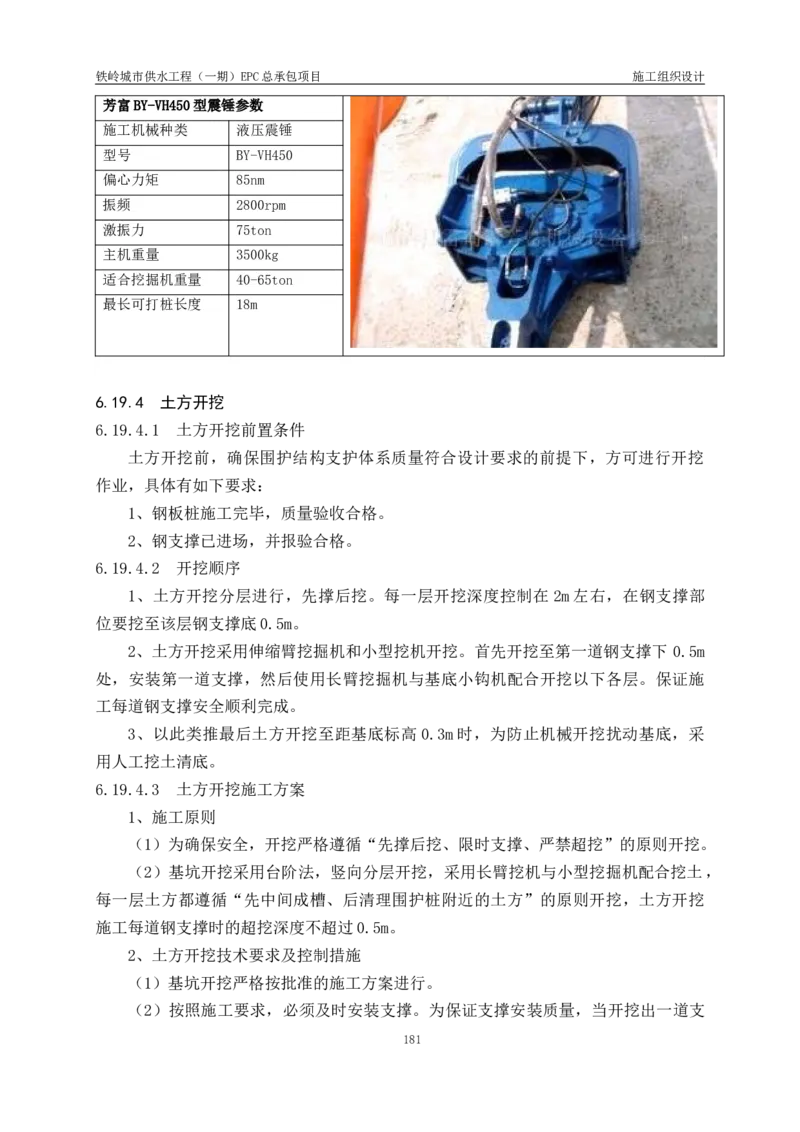

6.19.3.5 钢板桩施工
6.16.2.5.1、长螺旋引孔钻机引孔
根据钢板桩埋深为5米，持力层为砾砂等因素分析，本工程钢板桩插打难度大，
为使钢板桩能顺利打入，决定采取长螺旋引孔钻机引孔的方式，首先将钢板桩沿线使
用长螺旋引孔钻机每隔0.5米钻一个6米深的孔，使土体松散，然后施打钢板桩。
东北现代农业物流城分水口至东北现代农业物流城配水厂穿越京哈高速,钢板桩埋
深为15米，持力层为砾砂等因素分析，本工程钢板桩插打难度大，为使钢板桩能顺利
打入，决定采取长螺旋引孔钻机引孔的方式，首先将钢板桩沿线使用长螺旋引孔钻机
每隔0.5米钻一个16米深的孔，使土体松散，然后施打钢板桩。
长螺旋引孔钻机参数及施工如下表所示：
长螺旋引孔钻机参数表
长螺旋引孔钻机（SD-890D）
施工机械种类 长螺旋引孔钻机
型号 SD-890D
钻孔直径 250～800mm
钻孔深度 0-18m
动力头功率 45KW
钻杆转速 120r/min
发电机功率 120KW
主泵转速 2000-2400L/min
主泵压力 30Kpm
179铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
主阀流量 100L/min
6.16.2.5.2、插打钢板桩
钢板桩采用日立470打桩机带芳富BY-VH450型震锤施打，施打前一定要熟悉地下
管线、构筑物的情况，认真放出准确的支护桩中线。
打桩前，对钢板桩逐根检查，剔除连接锁口锈蚀、变形严重的钢板桩，不合格者
待修整后才可使用。
打桩前，在钢板桩的锁口内涂油脂，以方便打入拔出。
在插打过程中随时测量监控每根桩的斜度不超过1%，当偏斜过大不能用拉齐方法
调正时，拔起重打。
打桩机参数表
日立470型打桩机
日立 ZX470型挖掘机参数
施工机械种类 挖掘机
型号 日立 ZX470
整机工作重量 49420kg
额定功率 2000 kw
吨位 47吨
原产地 日本
行走速度 3.9-5.5km/h
最大牵引力 37219kn
180铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
芳富BY-VH450型震锤参数
施工机械种类 液压震锤
型号 BY-VH450
偏心力矩 85nm
振频 2800rpm
激振力 75ton
主机重量 3500kg
适合挖掘机重量 40-65ton
最长可打桩长度 18m
6.19.4 土方开挖
6.19.4.1 土方开挖前置条件
土方开挖前，确保围护结构支护体系质量符合设计要求的前提下，方可进行开挖
作业，具体有如下要求：
1、钢板桩施工完毕，质量验收合格。
2、钢支撑已进场，并报验合格。
6.19.4.2 开挖顺序
1、土方开挖分层进行，先撑后挖。每一层开挖深度控制在 2m左右，在钢支撑部
位要挖至该层钢支撑底0.5m。
2、土方开挖采用伸缩臂挖掘机和小型挖机开挖。首先开挖至第一道钢支撑下 0.5m
处，安装第一道支撑，然后使用长臂挖掘机与基底小钩机配合开挖以下各层。保证施
工每道钢支撑安全顺利完成。
3、以此类推最后土方开挖至距基底标高 0.3m时，为防止机械开挖扰动基底，采
用人工挖土清底。
6.19.4.3 土方开挖施工方案
1、施工原则
（1）为确保安全，开挖严格遵循“先撑后挖、限时支撑、严禁超挖”的原则开挖。
（2）基坑开挖采用台阶法，竖向分层开挖，采用长臂挖机与小型挖掘机配合挖土，
每一层土方都遵循“先中间成槽、后清理围护桩附近的土方”的原则开挖，土方开挖
施工每道钢支撑时的超挖深度不超过0.5m。
2、土方开挖技术要求及控制措施
（1）基坑开挖严格按批准的施工方案进行。
（2）按照施工要求，必须及时安装支撑。为保证支撑安装质量，当开挖出一道支
181铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
撑的位置时，即按设计要求在桩间两侧断面上测定出该道支撑两端与桩间的接触位置，
以保证支撑与支护结构面位置准确。
（3）严格限制坑顶堆土等地面荷载。
（4）开挖最下一道支撑下面的土方时，8小时以内挖好。
（5）为做到坑底平整，在设计坑底标高以上 0.3m的土方需用人工开挖修平，如
出现基坑反弹将反弹部分用人工铲除并会同设计、监理共同确定处理方法，同时设集
水井用泵排除坑底积水。
（6）接近于钢板桩部分土方由人工开挖，桩间如有渗漏现象立即采取焊接钢板、
堵漏剂修补等措施。
（7）当基底土层与设计不符或扰动、水浸、发现淤泥、土质松软等现象时，做好
记录，并会同有关单位研究处理。
（8）基底要平整压实，其允许偏差为：高程 0mm，-50 mm，平整度20 mm，并在
1m范围内不得多于1处，轴线位移小于30mm，基坑尺寸不小规定值。基底经检查合格
后，要及时施工混凝土垫层。
（9）土方开挖中如发生漏水现象，立即进行堵漏处理，不能形成较大的流量再去
处理。对较大流量的漏水现象，在漏水部位桩间外侧再加打数根高压旋喷桩以阻断水
源，或在漏水处埋管，将水源引流到基坑内的降水井中，再用化学堵漏剂或防水砂浆
处理四周墙体，最后将引流管堵死，保证基坑内无水作业施工。
3、基底开挖及验槽
基底以上0.3m采用人工开挖，严格控制最后一次开挖，控制超挖。开挖时设截流
沟和排水沟，渗水及有降雨时，及时泵抽排走。当开挖到基底标高时，进行基坑验槽。
在基坑验槽完成后，要及时施做垫层，避免基槽暴露时间过长。基坑开挖允许偏差与
检验方法见下表。
基坑开挖允许偏差与检验方法
序号 项目 允许偏差（mm） 检验方法
1 标高 0，-50 水准仪
2 长度、宽度（由设计中心线向两边量） +200，-50 全站仪，用钢尺量
6.19.5 支撑体系施工
1、基坑开挖至设计支撑底面位置后，立即停止开挖，进行围檩安装施工。
2、钢围檩（保证钢支撑作用在板桩墙上的力是均匀传递的，同时防止由于受力不
均连续墙接头部位的变形，确保支撑与墙面密贴）采用40B型钢，在支撑位置设加劲
肋。围檩与钢板桩之间的空隙采用钢板支垫。
182铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
3、钢围檩要求通长设置，通过三角托架与钢板桩焊接，在钢支撑处钢围檩与钢板
桩及钢支撑焊接牢固，通长焊接，防止支护结构变形松脱。
4、钢围檩的制作安装
（1）施工工艺流程
钢围檩制作→焊三角形角钢托架及拉钩→测量定位→托架及拉钩安装→围檩连接
→后背钢板抄平
（2）钢围檩制作
钢围檩采用40B型钢及钢板加工制作而成，围檩单根长主要为 6m、4m为主，局部
根据现场需要切割。钢围檩在现场加工，在支撑处及转角处焊接加劲板，围檩安装后，
在转角处焊接转角加劲板。
钢支撑
钢支撑
hf=8 hf=8
封头板 封头板
腰梁加劲板 腰梁加劲板
钢腰梁 150150150150150150 钢腰梁 150150150150150150
支撑节点处腰梁加劲板一 支撑节点处腰梁加劲板二
围檩加劲板施工图
183
853
40
190
06
400
004
100
001
腰梁转角加劲板
上下各一块位
腰梁加劲板
于型钢腹板处
腰梁加劲板
封头板
20mm
004
腰梁加劲板 腰梁转角加劲板
厚度16mm 厚度16mm 400
hf=8
腰梁转角加劲板
围檩转角加劲板施工图
（3）钢围檩支架安装
采用L40角钢焊接三角支撑，三角支撑焊接在围护桩上，安装前首先确定安装标
高，每段钢支撑采用两只或三只支架顶托，支架距离围檩边缘1.5m，支架间距3.0m。铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
（4）钢围檩吊装就位
钢围檩吊装采用一台25t汽车吊配合就位，后安装斜拉钩固定。安装就位后，钢
围檩与围护桩之间加钢板抄平，使围护桩受力均匀。
（5）钢围檩连接，采用3块35.8 cm×19cm×16mm钢板帮焊。
斜拉钩 围护桩
钢腰梁 16mm厚钢板帮焊
钢腰梁
三角托架
钢围檩安装及连接施工图
腰梁安装及连接示意图
（6）钢支撑吊装
支撑安装前应充分作好前期准备工作，对其进行认真表面检查，防止有变形过大
的型钢被投入使用，造成安全隐患。钢支撑吊装主要采用汽车吊吊装，钢支撑移到相
应安装部位后，缓慢的将钢支撑安放在槽钢托架上。如图：
吊车吊装
钢腰梁
400*400*13*21型钢内支撑
三角托架
围护桩
钢支撑支安撑装吊施装示工意图图
（7）钢支撑的拆除
钢支撑在主体结构施工完成并达强度后，由下至上逐层回填、逐层拆除。
184铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
（8）施工注意事项
土方开挖到设计围檩下0.5米后，即安装钢支撑系统，保证钢支撑安装及时。
钢支撑定位准确，钢支撑位置施工误差小于10mm。
钢支撑不允许出现挠度和轴线偏移，在全站仪监测下架设。
各构件焊缝要饱满、连续，焊缝高8mm。
加强围护结构位移监测，发现异常及时处理。
6.19.6 钢板桩拔除
基坑回填后，要拔除板桩，拔除钢板桩前，应仔细研究拔桩方法、顺序和拔桩时
间及土孔处理。否则，由于拔桩的振动影响，以及拔桩带土过多会引起地面沉降和位
移，会给已施工的地下结构带来危害，并影响临近原有建筑物、构筑物或底下管线的
安全。
4.5.1拔桩方法
本工程拔桩采用振动锤拔桩：利用振动锤产生的强迫振动，扰动土质，破坏钢板
桩周围土的粘聚力以克服拔桩阻力，依靠附加起吊力的作用将桩拔除。
1、拔桩时注意事项
（1）拔桩起点和顺序：对封闭式钢板桩墙，拔桩起点应离开角桩 5 根以上。可根
据沉桩时的情况确定拔桩起点，必要时也可用跳拔的方法。拔桩的顺序最好与打桩时
相反。
（2）振打与振拔：拔桩时，可先用振动锤将板桩锁口振活以减小土的粘附，然后
边振边拔。对难拔除的板桩可先用柴油锤将桩振下100～300mm，再与振动锤交替振打、
振拔。
（3）起重机应随振动锤的启动而逐渐加荷，起吊力略小于减振器弹簧的压缩极限。
（4）供振动锤使用的电源为振动锤本身额定功率的1.2-2.0 倍。
（5）对引拔阻力较大的板桩，采用间歇振动的方法，每次振动15min，振动锤连
续不超过1.5h。
4.5.2钢板桩土孔处理
对拔桩后留下的桩孔，必须及时回填处理。桩每拔高 1m后暂停引拔，振动几分钟
让土孔填实。钢板拔出桩孔后，剩余的空隙应及时用1:1水泥砂浆填实。
6.19.7 降水工程
6.19.7.1 降水井布置原则
（1）根据水文地质条件和基坑开挖深度来确定降水井施工的深度，基坑内降水井
数量根据基坑开挖面积和降水井有效降水面积来确定。个别降水井同时具有检测井的
作用。
185铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
（2）基坑降水以管井降水为主，排水沟明排为辅。
（3）降水井数量按设计及计算布置，并根据现场实际降水效果适当增减。
6.19.7.2 降水设计方案
6.16.6.2.1东北现代农业物流城分水口至东北现代农业物流城配水厂穿越 G102国
道
本工程地勘资料显示，勘察期间地下水位埋深 6.2~7.8m 左右，相应高程为
54.8~54.9m左右，沉井底板高程约54.6~55.0m，地下水位在沉井底板以上，施工时采
取降排水措施。含水层岩性为强透水的圆砾层，渗透系数建议值 80~100m/d，降水方式
建议采用井点降水。故需对工作坑及接收坑进行降水施工，将地下水位降至基底以下
至少0.5米后方可开挖基坑。
本工程降水井采用直径为400mm的无砂混凝土管。
6.16.6.2.2东北现代农业物流城分水口至东北现代农业物流城配水厂穿越京哈高
速
本工程地勘资料显示、地下实际水位约在地面以下2.0米左右，基坑深度为6米，
故需对工作坑及接收坑进行降水施工，将地下水位降至基底以下至少0.5米后方可开
挖基坑。
本工程降水井采用直径为400mm的无砂混凝土管。
6.16.6.2.3范家屯净水厂—至高新区分水口 穿越G102国道
本工程地勘资料显示、地下实际水位约在地面以下 2.3米左右，相应地下水高程
为65.8，位于沉井底之上，无需降水。若施工期间正值雨季地下水过高，需对工作坑
及接收坑进行降水施工，将地下水位降至基底以下至少0.5米后方可开挖基坑。
本工程降水井采用直径为400mm的无砂混凝土管
6.16.6.2.4范家屯净水厂—至高新区分水口 穿越京哈高速
本工程地勘资料显示、地下实际水位约在地面以下2.0米左右，基坑深度为6米，
故需对工作坑及接收坑进行降水施工，将地下水位降至基底以下至少0.5米后方可开
挖基坑。
本工程降水井采用直径为400mm的无砂混凝土管。
6.16.6.2.5高新区分水口至新区配水厂分水口 辽中环线高速公路
本工程地勘资料显示、地下实际水位约在地面以下2.0米左右，基坑深度为6米，
故需对工作坑及接收坑进行降水施工，将地下水位降至基底以下至少0.5米后方可开
挖基坑。
本工程降水井采用直径为400mm的无砂混凝土管。
6.19.7.3 图纸要求及计算依据
图纸要求采用井点降低地下水位时，其动水位应保持沟槽底以下不小于0.5m。
186铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
计算主要依据为国家行业标准《建筑基坑支护技术规范》(JGJ 120-2012)，《建
筑与市政降水工程技术规范》JGJ/T111-98
6.19.7.4 施工准备
（1）施工前须详细调查核实场区地下管线、构筑物分布情况，井位施放后应采取
人工探孔等方法进一步确定，当确认地下没有各种管线、构筑物后方可施工。
（2）降水井施工应在围护桩施工后进行，进行后续施工时要先完成降水。
（3）根据现场实际情况，在办理完成占地手续后，方可进行降水井施工。
（4）根据施工情况，每眼降水井施工时间为12小时，施工过程中，泥浆池采用
可移动式的钢板水槽代替。

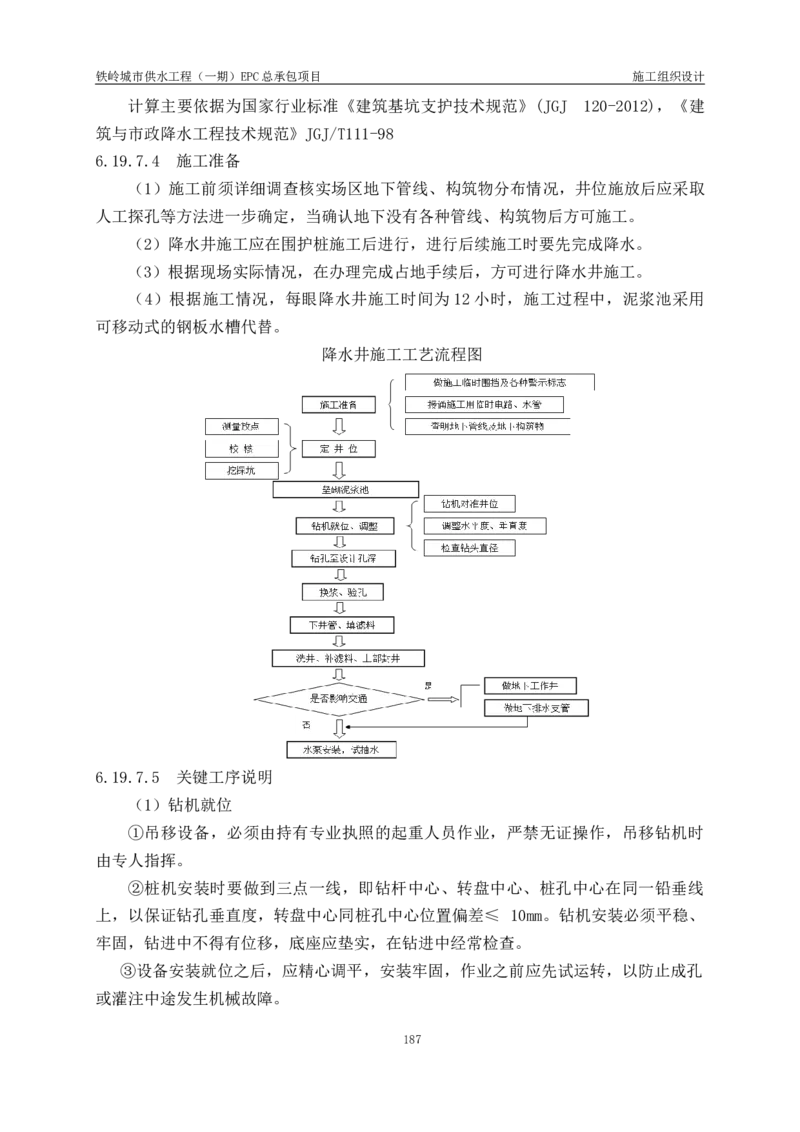

降水井施工工艺流程图
6.19.7.5 关键工序说明
（1）钻机就位
①吊移设备，必须由持有专业执照的起重人员作业，严禁无证操作，吊移钻机时
由专人指挥。
②桩机安装时要做到三点一线，即钻杆中心、转盘中心、桩孔中心在同一铅垂线
上，以保证钻孔垂直度，转盘中心同桩孔中心位置偏差≤ 10mm。钻机安装必须平稳、
牢固，钻进中不得有位移，底座应垫实，在钻进中经常检查。
③设备安装就位之后，应精心调平，安装牢固，作业之前应先试运转，以防止成孔
或灌注中途发生机械故障。
187铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
④所有的机电设备接线要安全可靠，位于运输道路上的电缆应埋设管道保护。
⑤各项设备的安装、使用、搬迁、拆卸和维护保养应按其使用说明书正确操作使
用。
（2）泥浆制备
①泥浆制备选用高塑性膨润土，膨润土泥浆按下表所列的性能指标进行制备。
制备泥浆的性能指标
项次 项目 性能指标 检验方法
1 比重 1.1～1.15 泥浆比重计
2 黏度 20～25s 漏斗法
3 含砂率 ＜6% ——
4 pH值 7～9 pH试纸
②泥浆护壁应符合下列规定:施工期间护筒内的泥浆面应高出地下水位，在受水位
涨落影响时，泥浆面应高出最高水位。
（3）钻进成孔
①循环系统设置:根据场地的实际情况，对循环系统的设置进行合理布局，并要求
冲洗液循环畅通，易于清除钻渣。循环池容量不宜小于 12m3，沉淀池容量不宜小于
8m3，以确保冲洗液正常循环。根据现场条件，循环槽采用厚钢板焊接水槽。开孔钻进
时应先轻压、慢钻并控制泵量，进入正常工作状态后，逐渐加大转速和钻压。在正式
施工前，先进行试成孔。
②钻孔作业要连续进行，因故停钻时，必须将钻头提离孔底 5m以上以防止坍孔埋
钻。
③在钻进过程中，要注意地层变化，对不同的土层，采用不同的钻进方法。
在硬粘土中钻进时，用一档转速，放松起吊钢丝绳，自由进尺；在普通粘土、砂
粘土中钻进时，可用二档、三档转速，自由进尺；遇地下水丰富容易坍孔的粉砂土，
宜用低档慢速钻进，减少钻头对粉砂土的搅动，同时要加大泥浆比重和提高水头，以
加强护壁防止塌孔。
④钻孔时，必须采取减压钻进，即使孔底承受的钻压不超出钻锥重力和压重块重
力之和扣除浮力后的80%，这样可使钻杆维持竖直状态，使钻头竖直平稳旋转，避免或
减少斜孔、弯孔和扩孔现象。
⑤达到设计孔深后及时清孔提钻，清孔时先将钻头提离孔底 15-20cm，输入泥浆循
环清孔，并应控制泥浆比重，调节泥浆性能。以所换新鲜泥浆达到孔内泥浆含砂量逐
渐减少至稳定不沉淀为度。
（4）下管：下管采用悬吊式托盘下管法，下管时，必须把管中心对准钻孔中心，
严禁管壁与孔壁靠在一起。下泵宜用麻（或棕）绳吊装在井内，下到设计深度，并在
188铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
井口绑牢。
（5）填滤料：下管结束后，应立即在管壁与孔壁之间进行填滤料，在井点与孔壁
之间及时用中粗砂填灌实，至离地面1.0-1.5m，最后再用粘土夯实。
围填时应慢慢用铁铣从四周填入，并用钢筋捣实，防止中间出现漏空现象。
（6）洗井：采用排污泵或清水泵洗井，洗井标准以井内抽出的水清沏为准，并洗
井时间不得小于4小时。
（7）基坑周边铺设主干集水管（Φ＝200mm），将各井抽出的水汇入排水指定地
点。主干集水管的坡度（坡向指定地点）为5‰左右，管道连结牢固、严密，防止漏水，
以免影响边坡稳定性。
（8）抽水：每个降水单元开挖前的提前封闭降水时间应不少于 1天；抽水含砂量
控制：为防止因抽地下水带出地层细颗粒物质造成地面沉降。
6.19.7.6 排水施工方案
依据有关规范标准和工程特点，以下述原则和技术要求设计排水管线：
（1）主排水管尺寸和类型应满足顺畅排水和抗压要求，排水管线铺设的纵向坡度
应不小于5‰。
（2）对交通及结构施工有影响的排水管线应暗埋于地下。
（3）暗埋管线深度应大于铁岭地区冻土深度（1.2米），否则需采取防冻措施。
地面排水系统在冬季来临前需采取有效防冻措施。
（4）暗埋井井口做检查井，以便水泵维修和进行水位观测。暗埋出水管、支管和
主管之间应采取措施（如单向阀连接），防止停泵时发生水倒灌现象。
6.19.8 顶管施工
6.19.8.1 设备选型
6.16.7.1.1平衡方式选择
根据工程地质勘察报告中地质情况及管道位置地层分析，为确保工程质量万无一
失，确保绝对工程安全，我公司根据以住施工经验，采用泥水平衡顶管法施工。
泥水平衡式顶管突出的优点：
1、适用的土质范围比较广，如在地下水压力很高，以及变化范围很大的条件下，
它都适用。
2、可有效地保持挖掘面的稳定，对周围的土体扰动比较小，因而由顶管引起的地
面沉降较小。
3、工作坑内的作业环境较好，作业比较安全，由于它采用泥水管道，输送弃土，
不存在吊土，搬运等危险的作业。
4、泥水输送弃土为连续作业，因此进度比较快。
189铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
6.16.7.1.2机头选型
顶管掘进机的选型对顶管施工至关重要。根据现场地下水情况和土质特点,本工程
采用d1600管径，选择与管径配套的具有破碎功能的泥水平衡顶管掘进机。
1、本掘进机的优点是：
（1）顶管机、主顶镐、泥水循环系统和泥水分离装置成套化。
（2）具有破碎功能，能适用卵石粒径较大的地层。
（3）可在控制台上进行电视监测及方向控制，精度高。带有光靶方向控制系统，
有经验的操作人员可以将方向误差控制在10mm之内。
（4）使用主顶镐不间断便可单独顶进一节管子。
（5）泥水分离装置密封性好，操作灵活的分离系统，且能节省安装空间。
6.19.8.2 现场平面布置图
6.19.8.3 施工阶段划分
顶管施工阶段按进程可划分为4个施工阶段，即：准备阶段、初始掘进阶段、正
常掘进阶段、贯通阶段。6.16.7.3
施工流程如下：
190铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
6.16.7.3.1顶管顶进前的准备工作
1、技术交底,岗位培训。
在顶管施工前,对参加施工的全体人员分阶段进行详细的技术交底,对各技术工种进
行岗位培训,经考核合格后,才能上岗。
2、地面准备工作
（1）在顶管顶进施工前,按要求进行施工用电,用水,通信,排水及照明等设备的安
装。
（2）施工材料,设备及机具必须备齐,以满足本工程的施工要求。管节等准备要有
足够的的余量。
（3）井上建立测量控制网,并经复核,认可。
（4）在工作井范围内实行全封闭隔离施工并布置以下必要的设施，地面操作室、
吊车作业区、泥浆处理系统、料场等。布局要合理，环境整洁、卫生，并有专职
人员进行管理。顶管机设备进场时，采用1台100t汽车吊吊装配合就位。管道顶
进时，起吊设备采用25T汽车吊。平面布置图见后附表。
（5）地面操作室
控制台由受过高度训练的操作人员专职操控，在地面控制室内外操作并仔细检测着
整个操作系统、观察掘进机内的土压、油压、激光束位置。控制台负责提供操作数据
和控制整套系统，其他的工作人员则负责井内管道和顶铁的更换以及进行排泥管和电
缆的连接。
（6）泥水处理系统:
泥浆池尽量靠近工作井边，可以减少排泥管路过长而且产生的管路摩阻力。
泥水平衡式顶管的出土采用全自动的泥水输送方式，被挖掘的土通过在机舱内的搅
拌和泥水形成泥浆，然后由泥浆泵抽出，高速排土。
191铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
泥水平衡顶管工作流程
泥水处理系统主要由以下几大部份构成：① 泥水分离设备（沉淀箱及分离器等）；
② 进水泵；③ 排泥管；④ 进水管；⑤ 基坑旁通；⑥ 流量计；⑦ 排泥泵；⑧ 进排
泥泵控制柜；⑨ 进排泥软管；⑩ 流量调节器。
泥浆系统如下两个作用:
（1）送走被挖掘的渣土
泥浆系统是由密封的管道组成,进水泵进水送入机头，通过机头循环,形成泥浆混合
物,泥浆混合物通过众多的排泥泵由排泥管送走进入沉淀池内,在沉淀池内渣土沉淀，
泥浆通过泥浆分离器至泥浆池，再由进水泵进水送入机头,形成泥浆循环回路。
排泥由变速的排泥泵进行控制，机坑旁通装置可控制进排泥浆的速度、方向、以防
止泥渣堵塞管道,淤积现场。
管道顶进层为卵砾石时，泥浆中必须添加一定的黏合剂（诸如膨润土等）以增加泥
浆黏度，达到排渣的最终目的。
夹带泥砂的泥浆，可通过振动筛、循环沉淀器、干燥器等，处理分离渣质，泥浆被
再用，渣质被沉淀、积累后处理。
192铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
处理渣土用翻斗车，泥浆用罐车运出场区，堆置于指定弃置地点，处理时注意不得
污染路面等环境。
（2）平衡地下水
在有地下水存在的地方，掘进机表面的压力可以降低到小于水中的压力。这样避免
了抽地下水的需要。进排泥水系统中的压力感应器可测出地下水的压力。机内泥水循
环系统，电磁阀，旁通装置及载水阀可以起到调节水压的作用。机内电磁阀和旁通系
统，可以阻止水压的变化，保持水压，在加管道时，不至于减小机头的水压，保证内
部压力平衡。
3、井下准备工作及井内布置
工作井井内布置主要是测量放样定位、后座墙及后背铁、导轨、洞口止水装置、顶
镐、油泵动力站、顶铁、钢制扶梯、逃生通道等。
（1）测量放样定位
首先对建设单位提供的水准点和导线点进行复测,经认可后即定出工作井和接收井
之间的中心轴线,在场内适当位置设置好临时的轴线控制点和水准控制点,作为顶管施
工的方向及高程控制依据。
测量的方法
1）通视条件下的测量使用交汇法引工作井及接收井预留洞口中心至各自的井壁。
置经纬仪至A点（地面点），后视B点，作BA直线的延长线，并在工作井后部定出一
点C。保证C、A、B在一条轴线上，置经纬仪在C点上，后视A点，在工作井井壁上定
出一点A’，置激光经纬仪基座于井下D点，并抄平固定激光经纬仪仪器架，置经纬仪
于A点，后视B点，在激光经纬仪仪器架上定出D点，D点同A’、A、B点在竖直方向
上成一直线，安装激光经纬仪于仪器架上，对中D点，后视A’点，依设计轴线打好角
度，既可定出轴线。
2）不通视条件下的测量
193铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
引出A、B两点后可根据导线法以及平移法定出 C、D、A’，其余步骤同通视条件
下测量定位。
（2）后座墙及后背铁安装
1）轴线确定后先进行后座墙施工，后座墙是顶进管道时为顶镐提供反作用力的一
种结构，有时也称为后座、后背或者后背墙等。在施工中，要求后座墙必须保持稳定，
一旦后座墙遭到破坏，顶进工程就要停顿。
2）本工程后座墙为钢筋混凝土结构，宽度5m、高3m、厚度为0.5m，浇筑后靠背
时应注意后背井壁应浇筑平整，并使壁面与管道顶进方向垂直。
3）后背铁为预制装配整体式结构，面积为3×4m，0.25m厚。安装时紧贴后座墙，
并固定牢靠，中心线与管道轴线重合。
(3)导轨安装
导轨安装是一项关键工序，安装位置准确与否与轨道高程的精度直接影响混凝土
管的顶进质量。
1）在轴线定好后既可安装导轨，先根据导轨本身的尺寸计算出导轨顶面至轴线的
高差h，至水平仪于井下，在井四周作出 4~6个高程点，保证（轴线标高-高程点标
高）= h，安放导轨时可用线绳在相对的两个临水点拉出一条直线，使导轨顶轻触于线
绳既可，然后根据轴线调整导轨轴线在竖直方向上于已知轴线的竖直投影线重合，导
轨轴线方向调整好后再精调导轨的高程，最后支撑导轨至井壁上。
2）导轨选用钢质材料制作，其安装应符合下列规定：
两导轨应平行且等高。安装后的导轨顺直、平行、等高、牢固，其纵向坡度与管
道设计坡度一致。；
先复核管道中心位置，计算导轨轨距。本次施工拟选用重型钢轨作导轨，保证其
有足够的刚度和强度。导轨、枕铁规格及安装尺寸按下列规定执行：
导轨采用50Kg/M轻型钢轨制成，导轨安装的允许偏差应为：
轴线位置：3mm
顶面高程：0～+3mm
两轨内距：±2mm
导轨坡度按设计要求，安装后的导轨应牢固，不得在使用过程中产生位移或过大
变形，并应经常检查校核。
枕铁长度比导轨外缘各长出20～30cm为宜。
导轨安装完毕后需在预留洞口内安装副导轨，副导轨的轴线以及高程均要与主导
轨保持一至，此副导轨用于防止机头进洞后低头，见下图：
194铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
增高装置可根据机头重量以及增高量选择枕木，钢支架或砼垫层。
（4）洞口止水装置
由于本工程基坑采用钢板桩作为支护结构，为防止洞口处的水土沿顶管机及混凝
土管外壁与洞口的间隙涌入工作井，防止注入的膨润土浆液从此处流失,保证泥浆套的
完整，事先安装好前墙止水钢板（20mm），止水钢板加工出直径大于顶管机外径 2cm
的洞口，将与洞口同一直径的护筒（10mm）焊接至止水钢板预留洞口位置，护筒另一
边焊接法兰盘。顶进前,将封门橡胶板和钢压板固定至护筒法兰盘上，防止从间隙处漏
水、漏浆。
封门安装如下图所示：在工作井内洞口处安装一道环形封门.

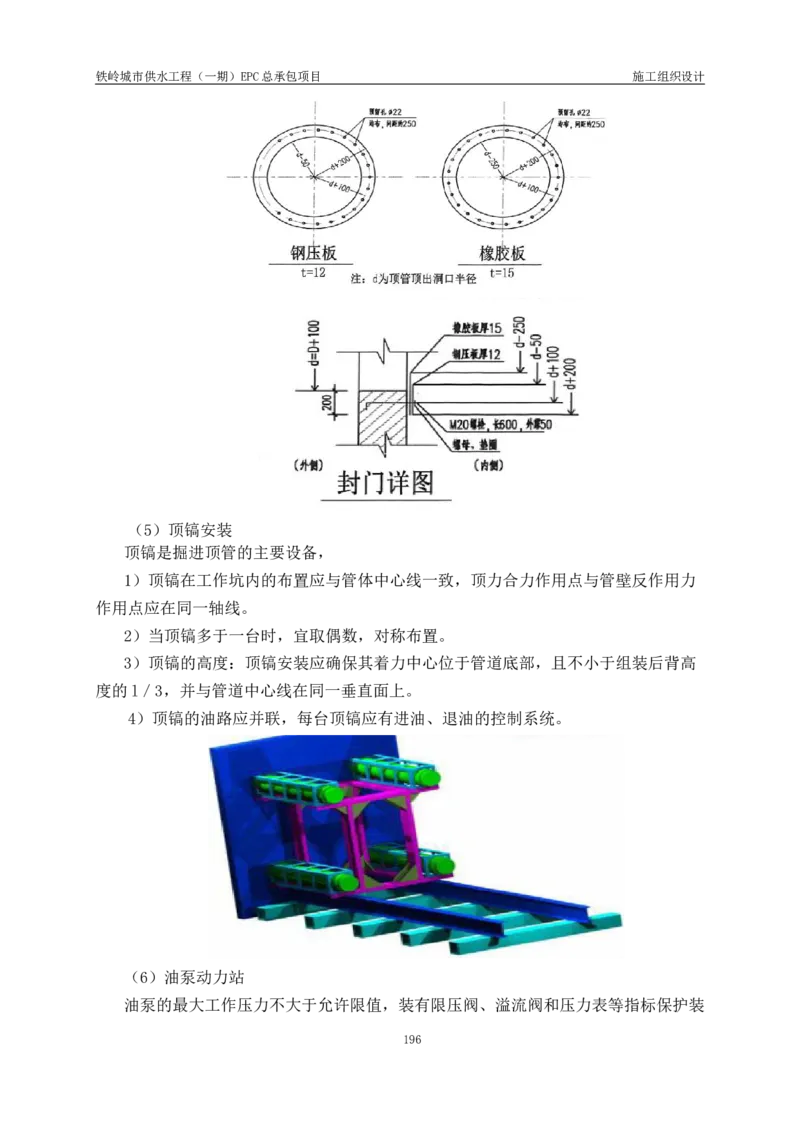

195铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
（5）顶镐安装
顶镐是掘进顶管的主要设备，
1）顶镐在工作坑内的布置应与管体中心线一致，顶力合力作用点与管壁反作用力
作用点应在同一轴线。
2）当顶镐多于一台时，宜取偶数，对称布置。
3）顶镐的高度：顶镐安装应确保其着力中心位于管道底部，且不小于组装后背高
度的l／3，并与管道中心线在同一垂直面上。
4）顶镐的油路应并联，每台顶镐应有进油、退油的控制系统。
（6）油泵动力站
油泵的最大工作压力不大于允许限值，装有限压阀、溢流阀和压力表等指标保护装
196铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
置，安装完毕后必须进行试运行，在顶进中定时检修维护，及时排除故障，油泵安装
和运转应符合下列规定：
1）油泵宜设置在顶镐附近，并设置防雨棚，油路安装顺直，减小转角，接头不漏
油；
2）油泵应与顶镐相匹配，并应有备用油泵；油泵安装完毕，应进行试运转；
3）顶进开始时，应缓慢进行，待各接触部位密合后，再按正常顶进速度顶进；
4）顶进中若发现油压突然增高，应立即停止顶进，检查原因并经处理后方可继续
顶进；
5）顶镐活塞退回时，油压不得过大，速度不得过快。
（7）顶铁选择
1）选择符合要求刚度的U形顶铁，受力后不变形，相邻面垂直，排列不扭曲，单
块放置稳定性好，连续部位不脱焊、不凸面，与导轨的接触面平整，顶进前滑动部分
抹牛油润滑。环形顶铁与钢筋砼管口吻合，中间用软木板衬垫。
2）顶铁应有足够的刚度，相邻面互相垂直。
（8）钢制爬梯、逃生通道
《建筑深基坑工程施工安全技术规范》（JGJ 311-2013）规定：
1）基坑施工必须设置符合要求的人员上下专用通道。单侧壁满足 1 个人的坡道或
爬梯，间距小于 50m。且不少于2个。
2）直梯高度不宜大于5m，直梯踏步高度宜为0.3m，梯子净宽不宜小于0.4m。当
197铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
直梯高度大于2m 时应加设护笼；当直梯高度大于5m时应加设休息平台，休息平台面
积不宜小于1.5m2。
3）斜梯的垂直高度不宜大于5m，宽度不宜小于0.7m，坡度不宜大于60°。踏步
高度不宜大于 0.25mm，宽度不宜小于0.25mm。梯道临边一侧应设护栏，高度应为
1.2m，立柱水平距离不宜大于2m, 横杆间距应为 0.5m〜0.6m，并应设置护网。
4）梯子上端及梯脚应安置牢固，梯子上端应设置高度为1m〜1.2m的扶手。
5）沟槽斜梯宜选用轻巧，便于移动的材料进行预制。
本工程顶管工作井内布置人员上下用钢制扶梯及安全逃生扶梯，安全逃生扶梯正常
工作时禁止使用，当出现危险预兆或发生危险情况时方可使用。钢梯形式如下：
梯梁：钢直梯两侧的边梁采用140C型钢板，间距80cm。
脚踏：供上、下梯时脚踏的构件采用规格为3.0花纹板与梯梁焊接牢固。
护栏：固定在梯梁上，用于保护上下安全的构件，护栏高1.2m，外侧满布密目网。
逃生通道：在作业坑两侧各修筑 1 条 0.8m 宽台阶式通道作为操作人员紧急情况
下逃离通道。
4、顶进阻力计算、后背墙及注浆量计算
顶管计算的根本问题是要估算顶管的推力和后背承载能力。顶管的推力就是顶管过
程管道受到的阻力，包括工具管切土正压力及工具管泥水平衡压力（顶进迎面阻力）、
顶进管壁摩擦阻力。
根据本工程，取管径最大及顶进距离最长段计算顶进阻力：
穿越部位采用1条DN1000的3PE钢管，外加DN1600钢筋混凝土套管，A、B线套
管长度相同为90m。采用顶管方式穿越，管顶埋深不小于3.3m，其中路下段套管顶埋
深约为5-6m。
按照地质条件。一般压浆量为计算的150％～200％，本工程在卵石层中顶进，按
照200％进行注浆量控制。考虑到泥浆的漏失，必须经常性地连续补浆，确保泥浆套的
198铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
完整。
根据本工程特点，初步设计每节（2.5米长）混凝土管设置 1组注浆孔，共3个，
呈120°环向布置。依次调整注浆孔的位置，确保每个方向都能注浆润滑。
注浆减阻要点：
在管子上预埋压浆孔，压浆孔的设置要有利于浆套的形成。
膨润土的贮藏及浆液配制、搅拌、膨胀时间，听取供应商的建议但都必须按照规范
进行，使用前必须先进行试验。
压浆方式要以同步注浆为主，补浆为辅。在顶进过程中，要经常检查各推进段的桨
液形成情况。
注浆设备和管路要可靠，具有足够的耐压和良好的密封性能。在注浆孔中设置一个
单向阀，使浆液管外的土不能倒灌而堵塞注浆孔，从而影响这浆效果。
注浆工艺由专人负责，质量员定期检查。
注浆泵选择脉动小的螺杆泵，流量与顶进速度相应配。
6.16.7.3.2初始掘进、正常顶进阶段
1、采用起重设备下管时应符合下列规定：
（1）正式作业前应试吊，吊离地面10cm左右时，检查重物捆扎情况和制动性能，
确认安全后方可起吊；
（2）下管时工作坑内严禁站人，当管节距导轨小于50cm时，操作人员方可近前工
作；
（3）严禁超负荷吊装。
2、顶管施工测量
（1）测量及控制指标
为了保证顶进轴线控制在设计轴线允许偏差范围内,在顶进过程中要密切注意激光
点的偏向。轴线测量的控制系统设在工作井内液压主顶装置中间。施工中需经常对控
制台进行复测,以保证测量精度,控制台基础应用混凝土浇筑在底板上。按独立坐标系
放样后用测量控制法使它精确地移动至顶管轴线上,用它正确指挥顶管的施工方向。
（2）施工顶管测量
在后顶控制台架设J2型激光经纬仪一台,通过后视测机头的光靶及后标点的水平角
和竖直角各一测回,编排程序计算顶管的头部及尾部的平面及高度。
（3）注意问题
顶管施工初次放样及顶进尤为重要,另外由于顶管后靠顶进中要产生变化,控制台的
布置应保持始终不变形、移位来确保顶管施工测量的正确性。
3、顶进调试阶段
（1）在使用之前，操作、维修人员必须进行培训，使他们了解本机的构造、特点
199铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
及安装调试和检查方法等操作要领，然后才能上岗操作。
（2）顶管下井前应作一次安装调试，油管安装先应清洗，防止灰尘等污物进入油
管，电路系统应保持干燥，机头运转调试各部分动作正常，液压系统无泄漏。
（3）机头下井后刀盘应离开封门1米左右，放置平稳后重测导轨标高，高程误差
不超过5mm。
4、顶进
顶管机姿态模拟
顶进分初始顶进和正常顶进两个阶段。初始顶进是指顶管机从顶进开始到一节管子
接上并与顶管机连接好之前的顶进过程，在此以后称为正常顶进。
（1）拔起洞口钢板桩，使机头刀盘贴住前方土体。在初始顶进之前，应视土质条
件的不同而确定刀盘的转向、顶管机的推进速度。防止顶管机发生偏转。
（2）刀盘旋转后，可用主顶油缸徐徐将顶管机往前推进。此时，最好只用下部两
只主顶油缸推，但速度要慢。如有异常应立即停止推进，找出原因进行排除。
（3）当任何一只土压力表所指的压力大于顶管机所处土层的压力下限时，应打开
螺旋输送机排土。
（4）在初始顶进阶段不可以进行纠偏。
（5）在初始顶进阶段中，要始终注意观察顶管机与基坑导轨的接触情况是否正常。
还要注意观察倾斜仪所显示数据有无大的变化。如果不正常或有大的变化必须停止推
进，从中找出原因经分析以后再决定是否继续推进。
（6）在下完一节管子以后，必须把管子与顶管机联接起来，方可继续推进。
（7）正常顶进中可以纠偏，但要勤纠、微纠和看趋势进行纠偏。在纠偏过程中，
如果高程和左右同时产生偏差，这时先纠高程偏差，后纠左右偏差。因为高程比左右
偏差难纠，纠偏应遵循“先上下,再左右”的原则进行。
（8）施工管节被顶入土层以后，电缆、泥浆管被拆除，吊下另一节顶进管，然后
重新将电缆及泥浆管连接，顶进管被推到掘进机的尾套处，与掘进机连接的顶进管顶
进至洞口以后，顶进终止、液压慢慢收回，另一节顶进管又吊入井内，套在前一节管
道后方，连接在一起，重新顶进，这个过程不断重复。
（9）如果在较硬的地层中顶进时，每排完一次渣土时的土压力都应在最低值或零
附近。以防止突然停电等事故发生后，刀盘再起动困难。
200铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
（10）刀盘如果不能起动，可左右两个方向多次起动。切不可一个方向一直让它处
于较长时间的启动中，以免电机烧毁。
（11）在顶进过程中，操作者应始终注意观察各电流及电压是否在正常值范围内。
一旦发现不正常应立即停机检查。
（12）主轴中心处有两路注浆口，一路注向刀盘中心，一路注向刀盘面板。在施工
中根据不同的土质确定所注浆液的成份及注入的位置，来改良土质的塑性、止水性、
流动性。
（12）使用过程中应该经常检查润滑油、液压油的使用情况。
5、顶管顶进与地层形变控制
（1）顶管引起地层形变的主要因素有:
（2）掘进机头开挖面引起的地层损失,
（3）机头纠偏引起的地层损失,
（4）机头后面管道外周空隙因注浆填充不足引起的地面损失,
（5）管道在顶进中与地层摩擦而引起的地层扰动,
（6）管道接缝及中继间渗漏而引起的地层损失。
所以在顶管施工中要根据不同的土质、覆土深度和地面沉降的情况,配合测量数据
的分析,及时调整泥水与土压平衡值,同时要求坡度保持相对平稳,控制纠偏量,减少对
土体的扰动。根据顶进速度,控制排泥量和地层变形的信息数据,及时调整注浆压力和
注浆量,从而将轴线和地层变形控制在最佳的状态。
6、触变泥浆减摩
触变泥浆减摩是顶管施工中减少顶力的一项重要技术措施,在顶进过程中,通过顶管
机尾部的同步注浆与管道上的预留孔向管节外壁压注一定数量的减摩泥浆,采用多点对
称压注使泥浆均匀地填充在管节外壁和周围土体的空隙来减小管节外壁和土体间摩阻
力,起到降低顶进时阻力的效果。在管节外壁能否形成完整的泥浆套,将直接影响到泥
浆的减摩效果。减摩泥浆采用触变泥浆,该浆液性能稳定,且有良好的触变性,又有一定
的稠度(浆液配比见下表)。施工过程中,泥浆应保证不失水、不沉淀、不固结,泥浆的
配比应根据不同的地质情况作相应的调整,使泥浆适应土层的特性,起到预期的减摩效
果。施工过程中还可配制特殊的泥浆以满足顶进施工中的特殊要求。
浆液配比(重量比)
膨润土 水 聚丙烯酰胺 大颗粒树脂
60KG 1M3 0.6KG 2KG
压浆时,储浆池内的触变泥浆由地面上的压浆泵通过管路压送至管道内的压浆总管,
201铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
并到达连通各压浆孔的软管内,通过控制压浆孔球阀来控制压浆。在地面压浆的出处,
装置压力表,便于观察和调节、控制压浆的压力。
长距离顶管施工中，顶力控制的关键是最大限度地降低顶进阻力，而降低顶进阻力
最有效的方法是进行注浆。注浆使管周外壁形成泥浆润滑套，从而降低顶进时的摩阻
力，我们在注浆时做到以下几点。
（1）选择优质的触变泥浆材料，对膨润土取样测试。主要指标为造浆率、失水量
和动塑比。
（2）在管子上预埋压浆孔，压浆孔的设置要有利于浆套的形成。
（3）膨润土的贮藏及浆液配制、搅拌、膨胀时间，压浆方式要以同步注浆为主，
补浆为辅。顶进过程中，要经常检查各推进段的桨液形成情况。
（4）注浆设备和管路要可靠，具有足够的耐压和良好的密封性能。在注浆孔中设
置一个单向阀，使浆液管外的土不能倒灌而堵塞注浆孔，从而影响这浆效果。
（5）注浆工艺由专人负责，质量员定期检查。
（6）注浆泵选择脉动小的螺杆泵，流量与顶进速度相应配。
7、贯通阶段
（1）顶管机出洞前洞口土体加固
根据顶管进展情况,为保证掘进机能顺利进入接收井,防止掘进机出洞后水土沿工具
管与井圈之间的建筑空隙涌入接收井内,保证井内接头能顺利施工。如果发现地质较差,
在掘进机到达接收井前,可对洞口土体进行注浆加固,加固范围洞口前5m范围内,洞口
四周距管道外侧2~3m。
（2）顶管机状态的复核测量
掘进机进入接收井前的复核应测量顶管机所处的方位,是确认顶管状态、评估掘进
机出洞时状态和拟定施工轴线及施工方案等重要依据,使掘进机在此阶段的施工中始终
按预定的方案实施,以良好的状态、准确无误地进入接收井内。
（3）顶管机进接收坑
顶管机临近接收井井壁1-2m时，应调整、控制顶管机顶进速度，加密对顶管机轴
线的测控。在接收井钢板桩拔起后，掘进机头应迅速、连续顶进管节,尽快缩短出洞时
间。掘进机整体进洞后应尽快把机头和混凝土管节分离,并把管节和接收井的接头按设
计要求进行处理,减少水土流失。
6.16.7.3.3浆液置换
1、为防止路面沉陷和地上、地下构筑物不受扰动，顶管结束后，应及时对管体四
周的缝隙充填水泥浆，使其密实坚固，填充水泥所用设备与触变泥浆设备相同。逐孔
注浆，水泥浆液需搅拌均匀，无结块，无杂物，注浆结束后，要及时清理注浆设备，
以防堵塞。
202铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
2、压浆填充材料：在管顶间隙较小管段，采用管内注浆，压浆材料为水泥粉煤灰
浆，配比为，水泥：粉煤灰＝1：3；在管顶间隙较大管段，采用管内注浆和地面注浆
相结合，压浆材料为水泥粉煤灰砂浆，配比为，水泥：粉煤灰：细砂＝1：1：4。
3、注浆顺序：每段注浆从第一孔开始，直注至下一孔出浆，依次注完。每段注浆
后，静止6～8小时后进行第二次注浆。第二次注浆压力不变，直至压不进为止。
6.19.9 穿凡河围堰修筑及管线施工措施
6.19.9.1 围堰修筑
6.16.8.1施工范围
2×DN1.0管过凡河（去新城区配水厂），采用对凡河修筑围堰，河底大开挖方式进
行铺设。围堰分两个施工段修筑。开挖长度192.0m，开挖宽度36.0m。
6.16.8.2施工现场平面布置
6.16.8.3围堰修筑方式
203铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
6.16.8.4施工段划分
施工段Ⅰ
施工段Ⅱ
先进行上游围堰的填筑，再进行下游围堰的填筑。上层为山皮石，下层为粘土。
自卸汽车运料至围堰工作面卸料后，由推土机将料推至水中，水上部分分层填筑，
分层碾压，迎水坡面按1：1的坡度进行控制，水下部分堰体的两侧坡比按水中粘土自
然堆坡。
6.19.10 土石方施工
6.19.10.1 土石方方案分析
1、本工程基坑开挖面积约 6912m2，开挖深度约6m，土石方挖运总量约41472m3，
有效作业时间约14天，由于地理位置受限及配合支护施工，施工工期十分紧张。因此，
须配备足够数量的挖土机械和运土车辆。
204铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
2、本基坑开挖边坡形状复杂，开挖线位置、开挖坡度、高程、长度控制严格。因
此，须选择经验丰富，综合素质高的指挥人员和施工人员。
3、本基坑土石方挖运是一项重要工序，土石方挖运安排合理与否是制约护坡工程
并影响整个工期。因此，应科学安排施工顺序，进行信息化、动态管理。
4、本基坑土石方开挖范围内可能存在不明地下设施（地下构筑物、管线等）。因
此，对未废弃地下设施应有效保护，对废弃的地下障碍物应合理破除。
5、本工程地理位置重要，对环境保护要求高。因此，必须采取有效的环保措施，
将环境污染降低到最低限度。
6、在本工程土石方施工中，我司将做好以下几方面：安排充足的管理人员及施工
设备，调集性能最先进的施工机械，在此前提下，以信息、计划指导施工，合理安排
作业时间及车次，施工期间在高效的同时合理解决问题，必保工期，力争提前完成。
6.19.10.2 土石方配合施工
土石方施工应机械开挖与人工修坡密切配合，采用多机组、分班次、立体交叉连
续作业，做到充分利用空间和时间。土石方开挖必须分步分段完成，每步开挖深度下
约0.3～0.5m位置处、分段开挖长度不超过30m，之后应立即进行人工修理偏颇施工，
不得超挖，以控制土体变形，保证边坡的稳定。若遇水土体无法稳定，应停止该段土
石方施工，并采取其它有效措施进行支护。
6.19.10.3 土石方施工总体计划安排
1、管沟土方开挖前，需采取提前1周降水，确保基槽整体水位降至设计基底0.5m
以下。
2、土方开挖采用分层开挖。分层开挖采用反铲挖掘机，从河堤至河中依次开挖，
开挖速度应与管道安装速度平衡。
3、降水期间定时观测管井内水位高度。
4、基坑周边土石方纵向开挖应根据护坡施工要求分区、分步开挖。
5、开挖最后一步土石方应由专业测量人员控制，预留 300mm土石方由人工配合挖
土机挖除，槽底局部加深部位的土石方也由人工配合挖土机挖除。
6、基槽开挖坡度严格按照方案要求执行。
7、施工土方及后续管道安装期间定时观测基坑边坡、坑内水量及作业人员是否规
范作业等，确保基坑整体安全。
6.19.10.4 土石方施工工艺
1、施工流程
土石方开挖工艺流程：测量放线→配合支护施工至管道底标高→机械开挖至基底
标高以上300mm人工开挖剩余土→收最后坡道
2、土石方开挖施工
205铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
（1）施工放线定位，根据现场轴线控制网以及开挖范围进行施工放线。
（2）施工配合：土石方施工与护坡施工的配合。
（3）土石方施工与护坡，机械开挖至地下预留500cm，避免超挖影响正常施工。
（4）中间部分的土石方：中部土石方为了充分利用挖土机械的效率，采用盆式开
挖，开挖时距离上个盆边 3m，第一步挖至-1.5m，第二步挖至-3m，…，第5步挖至槽
底，剩余300mm土石方采用人工开挖。
3、二次收土施工
土石方挖至底标高前，根据招标技术文件的要求量测标高，留出需人工清理的基
土，保证地基土不受干扰。开挖至基底标高 300mm以上时停止机械开挖，由人工清理
基底土石方。土石方开挖完成之后应尽快浇注垫层。
6.19.10.5 出土保证措施
车辆、人员、时间、渣土消纳点以及交通保证进行阐述：
1、卸土点保证：根据周边现有卸土点情况，选择合适的卸土点，从而提高出土效
率。
2、现场交通保证：有专人负责交通导流，身穿交通协管制服，手持指挥棒，指挥
车辆，分导社会车辆与施工车辆，以免相互影响导致降效或发生事故。
3、时间保证：根据 ISO14001对于施工时间、噪音的要求，考虑民扰和交通道路
情况，拟定施工时间为：早晨6点～11.30分下午1.30分~5点，共9个小时。
6.19.10.6 土石方施工要点
1、基坑土石方开挖与支护的施工关系甚密切,需交替进行，要加强与其他工序的
配合联系，听从现场管理人员的统一指挥。
2、土石方开挖必须严格按方案分层进行，并有专人接受监测单位提供的信息，指
导施工。
3、基坑挖土、翻土和装土等工作应由施工员直接在坑内指挥、安排，挖土始终在
有序状态下进行，确保挖土石方案及进度得到贯彻。
4、基坑内挖掘机挖土，回转时不能有障碍物，必要时应有专人指挥，以引起驾驶
人员的注意。
5、每天挖掘应达到的部位、有关注意事项等，均由施工员负责向当班操作人员交
底落实，并做好书面记录。安排双班制作业。
6、人机混合作业时应注意安全，由安全员照顾，经常提醒。机械挖土接力翻运，
若二台机回转半径交叉时，应明确只能一台作业，一台停止，相互避让，以防机械发
生碰撞。
6.19.10.7 河堤恢复
1、堤身采用原筑堤材料恢复，并剔除植物根茎、砖瓦垃圾等杂质，无黏性土土堤
206铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
的填筑标准按相对密度不小于0.65；黏性土土堤的填筑标准按压实度确定，1级不小
于0.95，2级不小于0.93.
2、回填压实应分层进行，分层回填的每层铺料厚度一般为 200~250mm，应根据土
质情况和压实机械、压实方法，经过现场试验确定。
3、回填时，管沟内不得有积水，保持降排水系统正常运行，不得带水回填。
4、新老堤相接时应以台阶状的斜面相接，错台与填筑分层厚度相同，新老堤结合
面应随填筑面的上升进行消坡。管道两侧的填土应保持均衡上升。
5、堤上绿化按要求恢复。
6.19.11 降水施工
6.19.11.1 降水施工范围
2根DN1.0 钢管输水管道铺设在河底过凡河，采用对河底大开挖方式进行铺设，
开挖深度为6.0m，深度较深，且地下水位较高，为自然河底下0.5m。采取降水施工。
6.19.11.2 降水施工参数
基坑降水采用管井封闭降水，井深30m，井点的间距为8m；降水井孔径为600mm，
滤水管采用Φ400钢筋竹笼，外缠60目纱布，纱布重叠部分不大于30％，采用3-7mm
滤料填满，滤水管下口封死；水泵采用深井潜水泵，流量为 125-160㎥/h，扬程不小于
30m，功率25kW，实际施工期间需根据实际涌水量调整。
6.19.11.3 工艺流程
熟悉工艺要求并准备——测量定位放点——成孔钻机钻孔（含泥浆护壁）——成
孔并清孔——下已制作的井管——下滤料——洗井——下放水泵——开始降水——地
下结构完成并土方回填——封井
6.19.11.4 施工方法
207铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
1、测放井位
根据降水管井平面布置图测放井位，井位测放完毕后应做好井位标记，方便后面施
工。正式钻孔前，对已经放样的孔位进行复核，复核合格后，方能进行钻孔。
2、成孔钻机钻孔
（1）钻机就位后机台应安装稳固水平，使钻杆中心对准井位标记点，并保持垂直
下钻；
（2）成孔施工采用孔内自然造浆，钻进过程中泥浆密度控制在 1.10～1.15，当提
升钻具或停工时，孔内必须压满泥浆，以防止孔壁坍塌；
3、成孔清孔
钻孔钻进至方案要求深度后，在提钻前将钻杆提至离孔底 0.50m，进行冲孔清除孔
内杂物，同时将孔内的泥浆密度逐步调至 1.08，孔底沉淤小于200mm，返出的泥浆内
不含泥块为止；井管下入前注入清水置换全井孔内泥浆，砂石泵抽出沉渣并测定孔深。
替浆过程中，务必安排好泥浆及渣土的清运工作。
4、下井管
（1）降水井严格按照设计材质及尺寸加工制作；
（2）下管前必须再次测量孔深，符合要求后方能继续下放井管；
（3）井管安装要牢固，保证井壁不错位，井管整体居中；
（4）整体管井安装高度应高出地表土不小于0.2m；
5、填埋滤料
滤料应从井管两侧慢慢对称填入，以防滤料卡塞使井管错位，填至井口 1m是用粘
土填实；
6、洗井
洗井为关键性工艺，在滤料填充完毕后，要立即洗井，洗井采用井管外注清水循
环法工艺，抽、停交替，直至水清砂净为止，洗井结束后测量井深，保证井底沉淀不
大于0.3m
7、下泵降水
下泵深度距离井底1~2m左右，不可下至井底。
8、井点保护
降水井点初步完成后，应加设井盖予以保护，避免杂物落入井内。
9、观测记录
自开始降水，应指派专人进行井点水位观测，并及时、准确地记录，以此检测降
水效果，若降水效果不能满足进度要求，要及时调整方案。
10、封井
本工程降水井位于结构外围，封井时采用厂区粉土拌合水泥回填即可。
208铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
6.19.11.5 基坑排水及防护

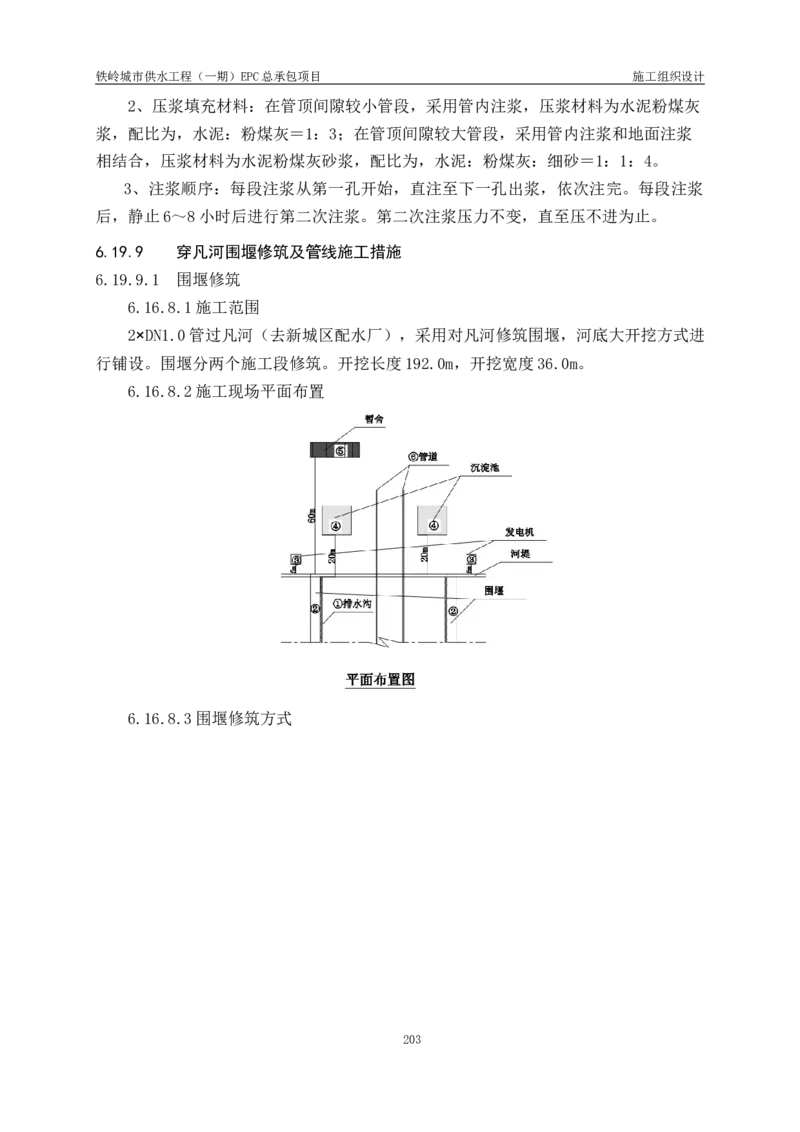

1、现场排水布置
注：4台降水泵（井）进一排水主管，然后排入沉淀池。
2、地下水控制
（1）土方工程施工前，应在具备场地工程地质与水文地质及周边水文资料的基础
209铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
上，根据基坑（槽）的平面尺寸、开挖深度进行地下水控制的设计及施工。
（2）本工程地下水控制采取管井降水、明沟排水等方法。
（3）在土方开挖过程中应减小降水对周边地质环境和建筑物的影响。
（4）地下水位宜保持低于开挖作业面和基坑（槽）底面500mm（设计要求）。
（5）降水施工应满足下列要求：
1) 降水开始前应完成排水系统，抽出的地下水应不渗漏地排至降水影响范围
以外；
2) 降水过程中应进行降水监测；
3) 降水过程中应配备保持连续抽水的备用电源；
4) 降水结束后应及时拆除降水系统，并进行砂石回填处理。回填
物不得影响地下水水质。
6.20 非标工艺设备安装工程
6.20.1 施工方案和施工方法
6.20.1.1 施工方案的选择
1.施工方案的选择和确定
根据我方与业主方所达成书面协议，遵照工期要求，结合材料、机具和劳动力的
供应情况，以及考虑协作单位的配合条件和现场施工条件诸类情况，经我方工作人员
的反复研究，精心制定出有效的施工方案和施工步骤：
（1）安装施工方案的选择
为了在有限的工期下，能保质、保量、尽快完成本次设备的安装任务，我方在拟
定的几个方案中，进行分析比较，最终选择出最优施工方案，其具体内容如下：
（2）总的施工程序的选定
1 按基建程序办事，充分做好施工准备工作，方可施工。
2 确认土建符合我方产品安装要求，并经复检合格后方可进行产品的正式安装。
3 遵守“先土建、后设备”，“先主体，后附属”的原则，必须在额定工期内完
成安装任务。
6.20.2 主要施工方法的选择
本次工程具有体积大、质量较重、安装精度高、密封性强等特点，应结合土建现
场的实际情况，定出有效可行的施工方法：
6.20.2.1 施工方法
1.施工机械的选择。合理选用机械是安装过程中的中心环节，为了充分发挥主导
机械的效率，必须使与之配套的各种辅助机械或运输工具及人工在安装过程中相互协
调一致，保证充分利用主导机械的生产率。如：堰板、斜管、集水槽、折板、等设备
210铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
的吊运中，应合理安排相应辅助工具和充足的人力来保证吊运工作顺利进行。
2.常用工具的选择。在安装机械设备时，要先对池体的土建构筑物尺寸和及相关
预埋套管中心的水平标高及与池壁进行测量，应采用高精度水准仪、水平尺来定位测
量，以满足设备安装精度要求。在安装过程中同时可用多种工具相互配合使用，做到
合理选择，灵活运用，方便省时。
3.安装方法的应用。关键在于对施工顺序、工艺流程的正确运用。设备安装前后
均应结合设备的自身特点，与土建的配合情况来具体部署施工力量。
6.20.2.2 施工顺序的确定
根据土建的实际情况，在满足设备能正常的安装条件下总的安装顺序为：先下后
上，不同池可分别施工，工程自检验收。
6.20.3 主要施工组织措施
6.20.3.1 保证施工进度措施
1.优化施工方案，强化全面工序管理及平衡各工序衔接，合理调配施工人员，组
织物资供应到位，充分合理利用时间、现有空间和作业面，做到均衡有序地按计划组
织施工。
2.建立每周同甲方、监理的例会制度，积极配合业主、设计、监理的协调工作，
工地进度每天要早交底晚检查，责任到人，建立施工日志和周报制度，项目经理每周
向监理工程师和公司总部报告当周完成的工程内容，分析工期进度和工程质量，调整
安排下周进度计划。
3.过程控制工作，对施工过程中每道工序严格“三检”制度，消除施工过程中不
安全隐患，确保工程按原计划顺利进行。
4.施工过程中，采用动态管理，目标考核，严格奖惩，精心施工。
6.20.3.2 保证工程质量措施
本公司在生产和服务全过程都依照 GB/T19001-2000和ISO 9001：2000质量认证
体执行，公司编制的《质量保证手册》对 19个体系要素的描述和职能分配，体现了我
公司对质量体系要素的控制程序。
1.严格执行有关规范、标准
施工前组织技术人员、施工人员认真学习有关“规范”、“规程”、“标准”、
“规定”及招标文件的技术要求，熟悉施工图纸，领会设计意图，明确分项、分部工
程质量检验标准。保证该工程始终按标准贯彻整个施工过程，塑造工程最终优良。
2.建立各级质量责任制
项目经理是工程质量责任者，各级质检员对每道工序都要进行严格的质量检验，
构筑成监督上道工序，保证本道工序，服务下道工序的质量保证体系。坚持严格执行
211铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
“三检”、“三交底”制度，即：工程自检、互检、交接检，设计人员向工程技术负
责人交底，工程技术负责人向施工员交底，施工员向施工人员(作业层)交底，严格进
行隐蔽工序验收，实行质量“一票否决权”。
3.标识
进入施工现场材料，半成品和成品一律实行统一挂牌标识，主要标识内容：名称、
规格、型号、数量、受检状态等做好对应台帐记录。对现场材料一一进行登记核对，
加强设备材料的现场看管工作，做到合理发放，领取登记制度。
4.工程配备有较高资历，经验丰富，责任心强，承担过大型项目的施工人员现场
把握质量关。
5.工程配备有高精密水准测量仪器及专用检测工具。
6.加强资料管理，设专人负责工程原始资料整理，提交、签证及归档，资料和竣
工档案资料的收集，整理、存档等工作。做到工程竣工时资料齐全、准确、符合规定
要求。
6.20.3.3 保证安全文明施工措施
1.加强安全管理
1) 强化安全教育，提高全员安全意识。树立“安全生产责任，重于泰山”的责任
感，贯彻“安全第一，预防为主”的安全施工方针。
2) 强化、健全安全监督及安全管理网络，制订各部门、施工队、安装组及相关责
任人的安全管理制度，做到责任明确、有章可循、令行禁止、确保安全生产施工。
3) 严格执行建设部制定的“建筑安装工人安全技术操作规程”，施工设备操作明
确到人，实行挂牌施工。
4) 严格遵守当地消防部门对工地防火的要求。
5) 选择的施工设备、设施和施工方式所产生的噪声应符合有关规定的要求。
6) 按安全检查程序实行全过程的安全跟踪监控，及时发现隐患及时整改。
6.20.3.4 施工现场十大纪律
●严禁重要和特殊工种无证上岗
●严禁酒后开车和超速行驶
●严禁不戴安全帽进入施工现场
●严禁不系好安全带高空作业
●严禁违章指挥，违章作业
●严禁未受安全教育或经考试不合格的操作工人进施工现场工作
●严禁无票作业
●严禁施工现场任意拉装电源线
●严禁非操作人员进入吊装区，起吊臂下严禁站人
212铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
●严禁施工队无文明安全组织措施及技术措施进场施工
6.20.3.5 施工现场“五不准”规定
●不准穿拖鞋、高跟鞋和赤脚进入施工现场
●不准在工作前饮酒，严禁酒后上班
●不准在施工现场打闹、取笑
●不准将小孩、家属带入施工现场
●不准在道路上堆放器材，确保道路畅通
6.20.3.6 安全施工基本措施
1.交叉作业要有可靠的隔离防护措施
2.施工现场的坑、井、孔洞和沟道等处必须分不同情况加设盖板，围栏或悬挂警
告标示牌。
3.脚手架的搭拆，使用应符合安全规程的要求。
4.现场道路平整、畅通，无积水，在光线不亮或夜间施工区域应设置足够的照明。
5.所有高处作业平台，走道等均应及时装设栏杆打扶手。
6.用明火现场需布置适当的消防器材，有明火操作时必须的监护人在现场。
7.安全设施均应有效管理，不得任意拆迁。
6.20.3.7 文明施工措施
1.严格按总承包单位及业主批准的施工总平面图布置安排施工，作业场所分区管
理，责任到人，任何部门及个人不得违反，对邻近的工程设施只准保护、不准损坏。
2.现场设置明显的安全文明标识，各级负责人及主要工程一律佩带上岗证。
3.施工现场道路畅通、整洁，地表水排除顺畅。
4.各种材料、构件分批、分类、分规格划区挂牌堆放整齐，并有严格的保护措施。
5.各种机具、设备、车辆保养好，外观清洁，无污垢，停放整齐。
6.施工垃圾必须按甲方指定地点倾倒，必须做到工完料尽场地清。
7.积极搞好生活区清洁卫生和饮食卫生工作，做好传染疾病的防治工作。
8.加强对职工精神文明建设的宣传教育，做到语言、行为美，严禁打架斗殴等，
认真执行有关精神文明建设的规定。
9.施工现场谢绝无关人员进入，由业主同意组织的“参观者”需办理登记手续。
10.未经业主和监理工程师同意，不得以任何方式宣传工程施工的资料。
6.20.3.8 雨季施工防护措施
1. 为了保质保量地完成本工程繁荣施工，利用尽可能的时间和措施创造条件进行
施工，特制定了本雨季施工防护措施。
2. 掌握气象资料，与气象部门定时联系，定时记录天气预报，随时随报，以便工
地作好工作安排和采取防护措施，尤其防止恶劣气候突然袭击我方工地造成的影响。
213铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
3. 当雨季气候恶劣，不能满足工艺要求及不能保证安全措施时，应停止吊装施工。
此时，应注意保证作业面的安全，设置必要的临时紧固措施。（如揽风绳、紧固卡）
4.雨天不得进行焊接作业，但必须持续焊接，应实质相应的防护措施。
5.雨季施工时，安全防护措施要合理、有效、工具房、操作平台，吊兰及焊接防
罩等的积水应及时清。
6.雨季施工应保证施工人员的防滑、防雨、防水的需要（如雨衣、防滑鞋等）。
注意是用电防护。降雨时，除特殊情况外，应停止高空作业，将高空人员撤到安全地
带，拉断电闸。
6.20.3.9 施工用电安全措施
1.保证正确可行的接地及接零保护措施。
2.电器设备的装置、安全、防护、使用操作与维修必须符合 JGJ 46-2005《施工现
场临时用电安全技术规范》的规定要求。
3.有醒目的电气安全标志，操作规程牌。
4.必须经常对现场面的电气线路，各台设备进行安全检查、电气绝缘、接地电阻、
电保护器、杆保险等是否完好进行检查。查出的问题要做到定人、定时、定措施，及
时修改。
5. 夜间施工应有足够的照明且应有公共现场值班监护，以方发生意外。
6.安装维修或拆除临时用电工程，必须有电工完成。
6.20.3.10 防火安全措施
1.建立以保卫负责人为组长的安全防火消防组。
2.施工现场必须道路通畅，保证有灾情时消防车畅通无阻。
3.施工现场应配备足够的消防器材，指定专人维护、管理、定期更新，保证完整
好用。
4. 焊、割作业点与氧气瓶等危险品的距离不得小于10m，与易燃易爆物不得少于
30m，乙炔瓶发生器和氧气瓶的存放与火之间距离不得少于 2m，使用时两者的距离不得
少于5m。
5. 氧气瓶、乙炔瓶等焊割设备上的安全附件应完整有效，否则不准使用。
6. 施工现场面的焊、割作业必须符合防火要求，严格执行“十不烧”规定。
7.严格执行动火审批制度，并要采取有效的安全监护和隔离措施
6.20.4 设备的具体安装步骤及安装技术要求
6.20.4.1 设备安装通用技术要求
1 通用安装技术要求
设备在安装及验收过程中，除按产品规定标准要求外，尚需按该设备的技术文件
214铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
其他的如隔热、防腐蚀、附属电气装置等安装及验收规范执行。
1) 开箱：根据安装要求，开箱逐台检查设备的外观和包装保护情况，按照装箱单
清点零件、部件、工具、附件、合格证和其他技术文件，并做好相应记录。
2) 定位：设备在厂房内定位的基准线应以厂房柱子的纵横中心线或墙、构筑物的
边缘线为准，其允许偏差为±10mm。设备上定位基准面、线或定位基准面的平面位置
和标高的允许偏差应符合相关技术规范标准要求。设备找平时，必须符合设备技术文
件的规定，一般横向水平偏差为不大于1/1000，纵向水平偏差不大于0.5/1000mm。
3) 地脚螺栓和灌浆：地脚螺栓上的油脂和污垢应清除干净。地脚螺栓离孔壁应大
于15mm，其底端不应碰及孔底，螺纹部分应涂油脂。当拧紧螺母后，螺栓必须露出
1.5~5 个螺距。灌浆处的基础或地坪表面应凿毛，被油沾污的砼应凿除，以保证灌浆
质量。灌浆宜用细石砼（或水泥砂浆），其强度等级应比基础或地坪的砼强度等级高
一级。灌浆时应捣固密实。
2 零部件的装配技术要求
1) 清洗：设备上需要装配的零、部件应根据装配顺序清洗干净，并涂以适当的润
滑脂。加工面如有锈蚀或防锈漆，应进行除锈及清洗。各种管路也应进行清洗洁净并
使之畅通。
2) 过盈配合零件装配前应测量孔和轴配合部分两端和中间直径，每处在同一径向
平面上互成90。位置上各测一次，得实测过盈值。压紧前，在配合表面均加合适的润
滑剂。压紧时，必须与相关限位轴肩等靠紧，不准有窜动现象发生。实心轴与不通孔
压装时，允许在配合轴颈表面上磨制深度不大于0.5mm 的弧形排气槽。
3) 螺纹与销连接装配
螺纹连接件装配时，螺栓头、螺母与连接件接触紧密后，螺栓应露出螺母 2~4 个螺距。
不锈钢螺纹连接的螺纹部分应加涂润滑剂。用双螺母且不使用粘接剂防松时，应将薄
螺母装在厚螺母下。设备上装配的定位销，销与销孔间的接触面积不应小于 65%，销装
入孔的深度应符合规定，并能顺利取出。销装入后，不应使销受剪切力。
4) 滑动轴承装配
同一传动中心上所有轴承中心应在一直线上，即具有同轴性。轴承座必须牢靠地固定
在机体上，当机械运转时，轴承座不得与机体发生相对位移。轴瓦合缝处放置的垫片
不应与轴接触，离轴瓦内径边缘一般不宜超过1mm。
5) 滚动轴承装配
滚动轴承安装在对开式轴承座内时，轴承盖和轴承座的结合面间应无空隙，但轴承外
圈二侧的瓦口外应留有一定的间隙。凡稀油润滑的轴承、不准加润滑脂，采用润滑脂
润滑的轴承，装配后在轴承空腔内应注入相当于空腔容积的 65%~80%的清洁润滑脂。滚
动轴承允许采用机油加热进行热装，油的温度不得超过100℃。
215铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
6) 联轴器装配
各类联轴器的装配要求应符合各类联轴器标准的规定，其轴向、径向、角向的偏差应
小于标准中规定的许用补偿量。
7) 传动皮带、链条、和齿轮的装配
每对皮带轮装配时两轴的平行度不应大于0.5/1000；两轮的轮宽中央平面应在同一平
面上（指两轴平行），其偏移三角皮带轮或链轮不应超过 1mm，平皮带不应超过
1.5mm。链轮必须牢固地装在轴上，并且轴肩与链轮端面的间隙不大于 0.1mm，链轮与
链轮啮合时，工作边必须拉紧，从动边的松驰度当链条与水平线夹角小于 45 度时，松
驰度应为两链轮中心距的 2%，大于45 度时，松驰度应为两链轮中心距离的 1~1.5%。
主动链轮和被动链轮中心线应重合，其偏差不得大于两链轮中心距2/1000。安装好的
齿轮副蜗杆传动的啮合间隙应符合相应的标准或技术文件的规定。可逆传动的齿轮，
两面均应检查。
8) 密封件装配
各种密封毡圈、毡垫、石棉绳等密封件装配前必须浸油。钢板纸用热水软。O 型橡胶
密封圈，用于固定密封预压量为橡胶圆条直径的 25%，用于运动密封预压量为橡胶圆条
直径的15%，装配V 型、Y 型、U 型密封圈，其唇边应对应着被密封介质的方向。压
装油浸石棉盘根，第一圈和最后一圈宜压装干石棉盘根，防止油渗出。盘根圈的切口
宜切成45 度的剖口，相邻两剖口应错开90 度以上。
9) 润滑和液压管路的装配
各种管路应清洗洁净并畅通。并列或交叉的管路，其管子之间应有适当的间距，防止
振动干扰。弯管的弯曲半径大于 3 倍管子外径。吸油管应尽量短，减少弯曲，吸油高
度根据泵的类型决定，一般不超过500 mm，回油管水平坡度为0.003~0.005,管口宜为
斜面口伸到油面下，并朝向箱壁，使回油平稳。液压系统管路装配后，应进行试压。
试验压力应符合“管子和管路附件的公称压力和试验压力”的规定。
3 检验标准
设备检验标准应参见3.1.3中有关设备规范标准要求。
特殊或非标设备的检验标准可按设备制造厂的技术规定执行。
4 调试通用技术要求
1) 调试前应查阅所有设备的安装质量记录，对不符要求的必须整改并进行复验，
所有设备安装质量应符合规范标准、标书及制造厂规定的技术要求。
2) 系统设备调试应编制调试运转方案。
3) 调试前应检查所需工具、材料、各种油料、动力等准备充足，确保试车阶段的
供应，同时设备运转时的安全防护措施应配备齐全。
4) 试运转的步骤一般为先辅机后主机；先部件后整机；先空载后带负荷；先单机
216铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
后联动的步骤进行，上一步未符合要求，应整改合格后方可进行下一步的调试工作。
5) 试运转前应在不参与运转的系统及附件拆除或隔断。
6) 设备的转动部位，通过手工盘动，同时应检查润滑情况是否良好，涉及设备的
冷却系统应先开启。
7) 首次启动应采用点动方式，以检查设备运转方向是否准确、判断设备无碰及方
可正常启动。
8) 在试运转过程中，应对设备的振动、温度、噪声、工作电流、转速、润滑冷却
系统进行检视和测量，并做好测量记录。
9) 运转时测量滚动轴承的工作温度不超过 70℃，滑动轴承的工作温度不超过
60℃，轴承稳升应小于35℃。
10) 阶段设备的调试应在买主、监理、制造厂等有关人员到场情况下进行。
6.20.4.2 主要设备安装工艺及技术措施
1 搅拌机技术规范

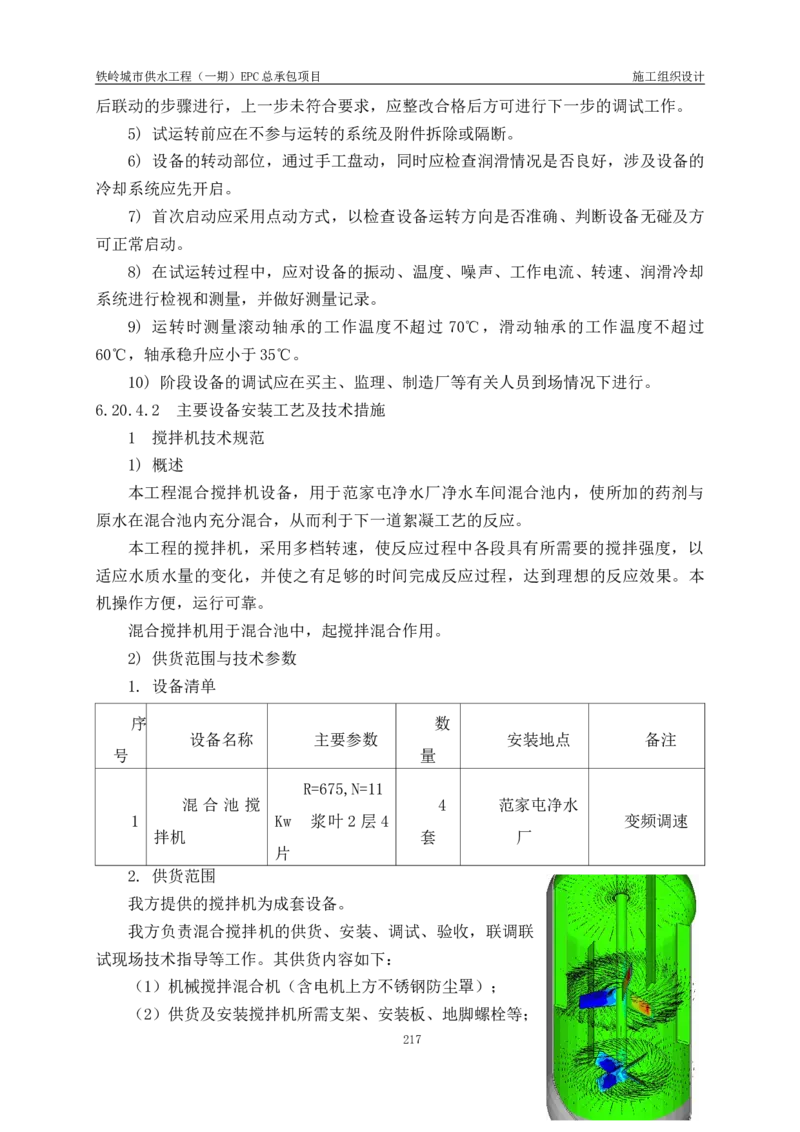

1) 概述
本工程混合搅拌机设备，用于范家屯净水厂净水车间混合池内，使所加的药剂与
原水在混合池内充分混合，从而利于下一道絮凝工艺的反应。

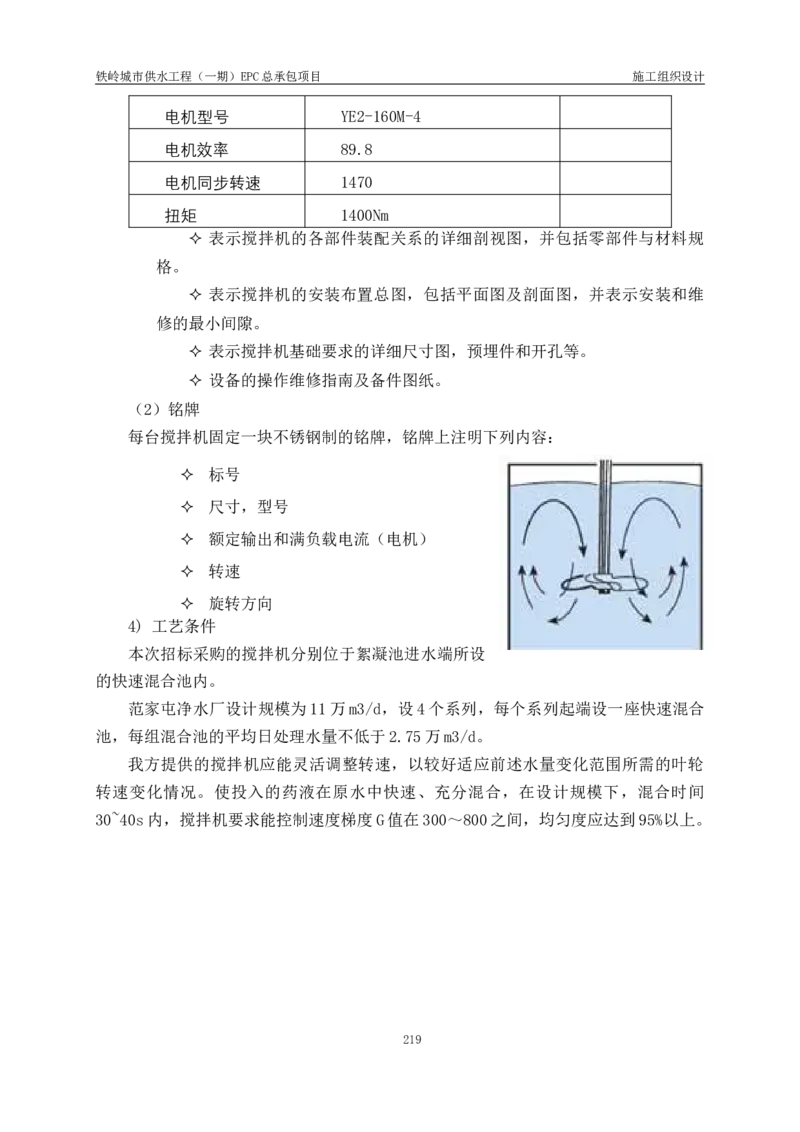

本工程的搅拌机，采用多档转速，使反应过程中各段具有所需要的搅拌强度，以
适应水质水量的变化，并使之有足够的时间完成反应过程，达到理想的反应效果。本
机操作方便，运行可靠。
混合搅拌机用于混合池中，起搅拌混合作用。
2) 供货范围与技术参数
1. 设备清单
序 数
设备名称 主要参数 安装地点 备注
号 量
R=675,N=11
混 合 池 搅 4 范家屯净水
1 Kw 浆叶 2 层 4 变频调速
拌机 套 厂
片
2. 供货范围
我方提供的搅拌机为成套设备。
我方负责混合搅拌机的供货、安装、调试、验收，联调联
试现场技术指导等工作。其供货内容如下：
（1）机械搅拌混合机（含电机上方不锈钢防尘罩）；
（2）供货及安装搅拌机所需支架、安装板、地脚螺栓等；
217铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
（3）电气控制柜及下部安装支架；
（4）原装润滑油。
3. 搅拌器主要技术参数
项目 范家屯净水厂
桨板外缘直径 1350mm
外缘线速度 1.0~5.0m/s
桨板宽度 300mm
桨板层数 2
电源 380V、50Hz、三相
电机保护等级 IP55
绝缘等级 F
运行方式 连续
3) 设计资料与铭牌
（1）设计资料
我方所提交的搅拌机图纸和资料，包含如下各项（但不限于此），并提供所需的
其它任何图纸。
叶轮型号、大小、叶片厚度、叶片宽度；搅拌轴的长度、直径；搅拌时间与均匀
度的关系；搅拌机的型号；搅拌转速；搅拌效率；旋转方向；提升流量；所配电机型
号、功率、转速、效率；安装弯矩、扭矩；加药管至叶轮中心的距离。
范家屯净水厂絮凝反应池搅拌
项目 备注
机
桨叶型号 二斜叶桨式
叶片直径 1350mm
叶片宽度 135mm
叶片厚度 12mm
搅拌轴直径 φ110/159x10 mm
搅拌轴长度 700/4800 mm
减速机型号 RF97
减速机输出转速 72
旋转方向 顺时针
218铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
电机型号 YE2-160M-4
电机效率 89.8
电机同步转速 1470
扭矩 1400Nm
表示搅拌机的各部件装配关系的详细剖视图，并包括零部件与材料规
格。
表示搅拌机的安装布置总图，包括平面图及剖面图，并表示安装和维
修的最小间隙。
表示搅拌机基础要求的详细尺寸图，预埋件和开孔等。
设备的操作维修指南及备件图纸。
（2）铭牌
每台搅拌机固定一块不锈钢制的铭牌，铭牌上注明下列内容：
标号
尺寸，型号
额定输出和满负载电流（电机）
转速
旋转方向
4) 工艺条件
本次招标采购的搅拌机分别位于絮凝池进水端所设
的快速混合池内。
范家屯净水厂设计规模为11万m3/d，设4个系列，每个系列起端设一座快速混合
池，每组混合池的平均日处理水量不低于2.75万m3/d。
我方提供的搅拌机应能灵活调整转速，以较好适应前述水量变化范围所需的叶轮
转速变化情况。使投入的药液在原水中快速、充分混合，在设计规模下，混合时间
30~40s内，搅拌机要求能控制速度梯度G值在300～800之间，均匀度应达到95%以上。
219铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
第七章 主要管理措施
7.1 总承包管理措施
本工程图纸内的所有内容均由我司施工（包括设备安装工程、消防工程、精装修
工程及综合布线工程）
7.1.1 总承包管理的相关制度
7.1.1.1 项目进度管理：采用模块化工期对项目计划的编制、提醒、填报、审批、变
更、统计和考核进行全过程的管理。
1) 合理划分施工区、段，正确进行施工布置，各施工阶段做好各工种之间、各专
业之间的协调配合。
2) 制定与进度计划相对应的施工资源配备计划，确保充足，出现偏差及时调整增
加资源投入。
3) 杜绝安全隐患、质量隐患、设计变更对工期的影响，确保质量验收一次性合格
率100%。
4) 确保充足的资金支付，按月度及时对相应方进行款项支付。
7.1.1.2 安全、质量APP应用
1) 全员、全过程、横向到边、竖向到底、及时、实时全方位的安全质量管理
7.1.1.3 实测实量、三检制度、质量例会
1 实测实量：加大现场实测实量力度，调整质量控制侧重点，减少质量通病的发
生。
2 三检制度：规范验收程序，保证工程质量专业劳务工程的施工质量过程控制
要点
3 质量例会：每周一召开一次⑴质量计划与目标。
7.1.1.4 总包BIM体系建立
1) 提高深化设计的质量和效率；
2) 提高项目各部门的协同合作能力，创造高效工作环境；
3) 提高现场施工效率，减少材料损耗及浪费；
4) 提高总承包管理水平，加强总包与分包之间的协作；
5) 提高项目质量、安全的监管与控制能力。
6) 施工过程的质量监控要点
7.1.2 总承包管理及服务内容
1 专业劳务单位进场物资管理办法
1) 总承包对进场物资的管理由专人负责，各专业劳务单位应指定对口管理人员参
与进场物资的管理工作。
220铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
2) 专业劳务单位需提供设备、材料进场的总计划，并按月提供月度计划，以期能
够使总承包统一协调与安排。
3) 进场物资的流动程序：各种进场物资必须在 2天前向总承包提出申请，具体写
明进场物资的名称、数量、规格及所占场地面积，以便于合理安排堆放场地。
4) 物资进场后须24小时内及时疏散至地面，若不能达到此要求，可请求总承包
安排他人协助进行疏散。
5) 各专业劳务单位应落实专人对进场物资予以保管，并注意对产品进行保护，防
止失窃与损坏，尤其对小贵重物资及易燃物品重点进行保管。
6) 专业劳务单位应做好废弃物的处置工作，有责任每日做好落手清工作，做到
“工完料尽场地清”。废弃物与垃圾应按总承包的场布要求集中到指定地点统一处理。
2 专业劳务单位劳动力管理方法
1) 专业劳务单位应将进入现场的施工人员名单及照片向总承包申报。
2) 须提供劳务人员的身份证及特殊工种的相应操作证及上岗证。
3) 专业劳务单位应专人管理外来劳动力的使用，开展必要的消防与治安方面的教
育工作。
4) 所有进入现场的施工人员应接受上级职能部门的有关监督检查工作，违反规定
者应由专业劳务单位承担有关责任。
5) 各专业劳务单位有责任约束所属员工遵守政府部门发布的有关政策、法令、法
规及现场的各项有关规定，确保现场文明施工有序地进行。
3 专业劳务单位现场安全管理办法
1) 各劳务单位应认真学习政府及有关管理部门的安全、消防、法令和规定，并予
以自觉执行。
2) 各专业劳务单位应配备专人分管安全生产及消防工作，完善并健全安全、消防
管理各种台帐，强化安全、消防管理软件资料工作。对专业工程落实相关的安全、消
防技术措施。
3) 专业劳务单位应配备专人分管安全生产及消防工作，完善并健全消防管理各种
台帐，强化安全消防管理软件资料工作。对工程落实相关的安全、消防技术措施。
4) 劳务单位所属作业人员，进场前及施工过程中都须做好安全教育工作，做好分
部分项工程技术安全交底工作。尤其是专业劳务单位范围内的安全、消防工作的重点
和薄弱环节，进行针对性的教育，督促所属员工遵守现场的安全生产及消防各项规定。
5) 专业劳务单位有义务保护现场各项安全、消防设施的完好，如施工脚手架、临
时护栏及消防器材等，不得擅自变更及增加施工荷载。
6) 各劳务单位必须接受总承包安全监控，参与工地的各项安全、消防检查工作，
并落实有关整改事宜。劳务单位的整改工作若不能达到有关安全、消防管理标准（或
221铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
不能及时达到管理要求的），总承包可以协助劳务单位予以整改，其发生的人工、机
械、材料等一切费用将由劳务单位承担。
7) 特殊工种必须持证上岗，复印件汇总后上报总承包。
8) 重大伤亡事故应及时向总承包报告，立即组织抢救及保护现场。
9) 劳务单位的所属人员，在作业过程中发现各类违章作业，总承包将依据情节轻
重、危害程度等具体情况或有关规定予以劝阻警告、罚款处理，情节严重者，责令停
工整顿，直至退场。
7.2 工期保证措施
7.2.1 进度计划的分级与编制
1 建立完善的生产计划保证体系，明确职责与分工。
2 制定分级控制保证计划
根据总控计划编制月控制计划，根据月控制计划编制周计划，实行日保周、周保
月、月保总控计划的管理方式。
3 各级生产计划的落实方式
根据进度计划、工程量和流水段划分合理安排劳动力和投入生产设备，保证按照
进度计划的要求完成任务。
7.2.2 工期控制措施
7.2.2.1 作好进场前准备工作
（1）技术准备工作
认真作好对设计图纸的核对工作，提前与设计单位沟通，核对建筑与结构是否有矛
盾的地方，设备专业图纸与土建图纸的结合情况。
编制分部分项工程详细施工方案。
（2）物资准备工作
根据施工方案和进度计划的要求，结合施工图进行物资准备工作。物资准备工作按
以下工作程序进行：编制物资需用量计划→签定物资供应合同→组织物资按计划进场
和保管。
（3）施工机具准备工作
根据施工方案和进度计划的要求，编制施工机具需用量计划，组织机具进场。
（4）劳务用工准备
我司接到中标通知书后，立即着手与专业劳务公司签订合同，准备主体结构施工。
7.2.2.2 施工现场准备工作
（1）进场后尽快与业主办理工程高程控制点、水准点的交接手续：根据给定永久
性城市坐标和高程，按照建筑总平面要求，进行施工场地控制网测量，设置场区测量
222铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
控制标桩。
（2）做好“四通一平”工作，并对材料堆料场进行硬化等处理。
7.2.2.3 建立完善的计划保证体系
本项目的计划体系以施工总进度网络图为宏观调控计划，施工总进度计划为总体实
施计划，以月、周、日计划为具体执行计划，并由此派生出设计图纸计划、专业分包
招标计划和进场计划、技术保障计划、商务保障计划、物资供应计划、质量检验与控
制计划、安全防护计划及后勤保障一系列计划，使进度计划管理形成层次分明、深入
全面、贯彻始终的特色。
（1）计划编制形式
为科学合理地安排施工先后秩序以及充分说明工程施工计划安排情况，根据我司多
年施工总承包实践总结出具有实际操作的多级计划管理体系，即：
①一级总体控制计划
表述各专业工程的各阶段目标，提供给业主、监理、设计和相关承包商，采用计算
机进行计划管理，实现对各专业工程计划实施监控及动态管理。
②二级进度控制计划
以专业工程的阶段目标为指导，分解成该专业工程的具体实施步骤，以达到满足一
级总体控制计划的要求，便于对该专业工程进度进行组织、安排和落实。
③三级进度计划
以二级进度计划为依据，进一步的分解二级进度控制计划，进行流水施工和交叉施
工的计划安排，以月度的形式提供给业主、监理、设计和专业施工队伍及其基层管理
人员，具体控制每一个分项工程在各个流水段的工序工期。三级计划将根据实际进展
情况提前一周提供该计划，并进行上月计划情况分析和下月计划安排。
④周、日计划
以文本格式和横道图的形式表述作业计划，并进行检查、分析和计划安排。通过日
计划确保周计划、周计划确保月计划、月计划确保阶段计划、阶段计划确保总体控制
计划的控制手段，使阶段目标计划考核分解到每一日、每一周。
（2）施工配套保证计划
根据总体施工进度计划表，要保证总体计划的实施，与之相适应的配套计划的完成
是关键，所以编制此配套计划并在施工中按此计划完成非常必要，否则工程中的诸多
工作就要受到影响甚至等待，从而最终拖延工期。配套计划主要包括以下内容：
①指定分包的招投标计划
专业分包项目由业主组织招标，确定各指定分包人。为确保总工期目标的实现，根
据总进度计划和我司总承包施工管理经验，特编制了招投标计划。
②设计图纸计划
223铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
此计划要求主设计单位和各专业分包商施工的分项工程所必须的图纸的最迟期限，
施工详图和特殊专业（如钢结构、幕墙、弱电系统图、电梯施工图、特殊部位精装修
施工图等）等由各专业分包商进行二次深化完成，并由设计方审批认可。因此分包商
图纸深化能力是制约专业工程施工质量与进度的关键。
③方案编制计划
此计划是根据施工组织设计及总体施工进度计划的要求编写的专项施工方案的最迟
期限。“方案先行、样板引路”是保证工期和质量的法宝，通过具有可操作性的施工
方案制订出合理的工序、有效的施工和安全措施以及质量控制标准，从而更进一步的
指导现场施工。凡由各专业分包编制的方案首先需报总包审定。
④合格分供方和专业施工队计划
此计划要求的是在分项工程开工前所必须的物资供应商、专业施工队合约签定期限
和进场时间。本工程对分供方和专业施工队的选择是极其重要的工作。在此计划中充
分体现对分供方和专业施工队的发标、资质审查、考察、报审和合同签定期限和进场
时间要求。在进场后，我们将编制各分供方和专业施工队计划，与工程施工进度配套。
⑤大型施工机械设备进出场计划
此计划要求的是分项工程所必须使用的大型施工机械设备的最迟进出场期限。
⑥劳动力安排计划
主体结构施工选用两家与我司长期合作且信誉良好的成建制劳务队伍。
7.2.2.4 人、财、物的保障
（1）在本工程上，将委派具有大型工程总承包经验、具有丰富施工经验和能力的
优秀项目经理和各类专业技术管理人员组成项目经理部，以最大程度地满足本工程的
需要。我司将派数名专家、技术人员从设计、施工等各方面提供技术保障。
（2）我司总部除具备强有力的对项目实施和管理进行服务和控制外，还具有门类
齐全、实力强大的专业化公司所形成的施工保障能力，可充分利用局各种优势资源，
同时具备组装和组合社会优良资源的经验和能力。
（3）我们具备良好的资信、资金状况和履约能力。具备丰富的工程项目策划、管
理、组织、协调、实施和控制的经验和水平。
7.2.2.5 抓住关键线路，合理安排各工序
在编制的计划内，明确关键线路涉及的工序，根据各工序的专业特点，统筹安排了
各工序的合理穿插，从而为竣工赢得了时间。
7.2.2.6 交叉作业的原则及措施
装修与机电安装之间的交叉施工，历来是工程施工中最尖锐的矛盾，装修与机电安
装交叉工作面大，内容复杂，如处理不当将出现相互制约、相互破坏、相互推卸的不
利局面，有些还是业主另招标选定的分包，装修与机电之间的交叉施工矛盾就显得尤
224铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
为突出，所以要重点解决装修与机电安装的交叉矛盾。
7.2.2.7 技术工艺及措施的保证
（1）编制有针对性的施工组织设计、施工方案
“方案先行，样板引路”是我司施工管理的特色，本工程将按照方案编制计划，制
定详细的、有针对性和可操作性的专项施工方案，例如钢筋工程、模板工程、混凝土
工程等，从而实现在管理层和操作层对施工工艺、质量标准的熟悉和掌握，使工程有
条不紊的按期保质完成。
（2）广泛采用新技术、新材料、新工艺
先进的施工工艺和技术是进度计划成功的保证。我司针对工程特点和难点采用先进
的施工技术、工艺、材料、机具和计算机技术等先进的管理手段，提高施工速度，缩
短施工工期，从而保证各阶段工期目标和总体工期目标。本工程应用新技术共计 10大
项20小项。
7.2.2.8 总包管理的保障
（1）发挥综合协调管理优势，对各专业承包商进行有效的组织、管理、协调控制。
我们将以合约为控制手段，以总控计划为依据，发挥综合协调管理的优势，调动各
分包商的积极性，使各分包商密切合作和相互配合、相互支持，尤其是交叉施工的合
理、有效衔接。利用我们长期以来所形成的分包管理手册对各专业分包商进行组织、
协调、管理和控制，在计划、工期、质量、安全、文明施工、成品保护、物资管理、
技术管理、资料管理、合约管理、工程款支付等方面建立了一整套分包管理规定。
（2）建立例会制度，保证各项计划的落实
计划管理是项目管理最为重要的手段，我们将建立如下的会议制度：每周二下午
2：00召开业主、监理、总包例会，分析工程进展形势，互通信息，协调各方关系，制
定工作对策。每周五召开经理部部门经理以上人员会议，协调内部管理事务；每周二、
四、六由总包召开一次有各分包参加的生产例会，总结计划完成情况，发布下周计划；
通过例会制度，使施工各方信息交流渠道通畅，问题解决及时。
（3）根据不同阶段加强现场平面布置管理
我项目部将根据不同阶段的特点和需求设计现场平面布置图。平面图涉及现场道路
的布置、各阶段大型机械的布置、各阶段材料堆场等方面的布置。各阶段的现场平面
布置图和物资采购、设备订货、资源配备等辅助计划相配合，对现场进行宏观调控，
在施工紧张的情况下，保持现场秩序井然。现场秩序井然是施工顺利进行和保证工期
的重要保证之一。
（4）加强与政府和社会各方面的协调
在施工过程中，外界影响生产的因素很多，我司将设置专门的负责人和综合办公室，
加强对交通、市政、供电供水、环保市容、街道等各单位的协调，取得政府及相关部
225铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
门机构的支持，为保证施工生产的正常进行创造良好的外部环境。
（5）加强与业主、监理、设计方的合作与协调，积极主动地为业主服务
我司将从工程大局出发，积极协助业主的工作，包括处理好与政府部门的关系、协
助完成幕墙、精装修、机电安装等加指分包及材料设备的选择和招标工作，与业主、
设计、监理以及各专业分包商之间建立起稳定、和谐、高效和健康的合作关系，加强
工程各方的配合与协调，使现场发生的任何问题能够及时快捷地解决，为工程创造出
良好的环境和条件。
7.2.3 组织与协调的方式
加强例会制度，解决矛盾、协调关系，保证按照施工进度计划进行。
表7.2-1 组织保障
序号 保证措施
本着结构合理、精干高效的原则，择优组建一个综合素质高、有类似工程经验、善打
1 硬仗的项目经理部，并实施项目经理负责制。项目经理部对工程行使计划、组织、指
挥、协调、实施、监督等基本职能。
除项目经理主管项目的总体协调控制以外，还设置主管计划协调控制和机电安装的项
2 目副经理两名，具体负责项目的施工进度计划协调管理，从总协调管理的角度对我司
自身工作内容和各专业单位以及指定的供应商进行总体控制。
以项目工程部为调度中心，实施进度计划的编制、下达、调整、更新、控制、反馈、
3 对外协调等职能。以施工总进度控制为基础，确定各分部分项工程关键点和关键线
路，并以此为控制重点，逐月检查落实，实施奖惩，保证工期目标按时实现。
项目工程部内设置专业进度计划管理工程师和统计工程师，专职负责工程进度计划的
4
编排与检查。
表7.2-2 技术保障
序号 内容 保证措施
编制有针对性的施工方案和技术交底“方案先行，样板引路”。我们
将制定详细的、有针对性和可操作性的方案，使无论是管理层还是操
1 方案编制
作层对于施工工艺、质量标准、技术措施等都做到熟悉掌握，使工程
施工有条不紊，按期保质完成。
根据工期要求和施工部署的安排，本工程采用小流水方式组织施工。
2 均衡流水节拍
均衡流水节拍，可避免不必要的窝工。
先进的施工工艺、新材料和新技术的应用，是进度计划得以顺利实施
广泛采用“四新
3 的保证。针对本工程的特点和难点，采用“四新技术”，提高施工速
技术”
度，是缩短施工工期的有效措施。
表7.2-3 资源保障
7.2.3.2 人员保障
226铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 内容 保证措施
在施工现场，我司精选的有类似工程经验的管理骨干组成的项目经理
部，确保项目进度管理始终处于受控状态。本项目的组织机构按三层
1 管理人员的保证
保障，管理人员进行了详细的职责分工划分，对本工程进度计划的保
障则体现在管理人员职责的履行中。
选择与我司长期合作的劳务班组，其具有相当企业资质、信誉良好、
具有良好的质量、安全意识、较高的技术等级、有类似工程施工经
验。
对已经进场的劳务队伍进行有针对性的技术业务培训、安全教育，让
劳务队伍在每一道工序前对其工作内容和操作要点有一个清醒的认
识，做到轻车熟路。通过培训，提高劳务队伍素质，提高劳务队伍的
2 劳动力保证 工作效率，避免窝工和返工。
在劳务合同中明确约定劳务款项的支付时间、结算方式以及保证按期
支付的相应措施，确保劳动者工资的按时足额支付，以解决劳务队伍
的后顾之忧，稳定劳务队伍的工作情绪。
专业单位在进场前我们将先考察其劳动力资源，确保劳动力的数量和
质量；施工过程中，我们将按照公司的要求督促专业单位展开对于劳
动力的培训，监督专业单位按时足额支付劳动者的工资。
7.2.3.3 机械设备资源的保障
序号 内容 保证措施
编制设备进场计划。对自有设备进行工况检查，对需要外租或者购入
1 进场
的设备，提前抓好合同的签定、资金的筹措等工作的落实。
成立维护保养小组，保证设备处于正常的工作状态。
建立检查记录台账，定期对设备进行全面检查并记录运行状况。
2 保养、保修 现场储备足够的易损配件，保证不因配件缺失而停机。
要求专业施工单位编制相应的设备进场计划，并督促其设备及时进
场，督促其按照公司的要求维护保养设备。
本工程使用了3台塔吊，群塔作业导致塔吊的降效尤为重要，项目将
对此做好群塔作业规划，拟利用智能信号结合计算机管理技术开发群
3 塔吊工作效率 塔作业警报系统，确保群塔作业的安全及工作效率。
各施工分区均考虑了相应的塔吊，避免了施工中的纠纷，并在塔吊数
量作业与工作效率中取得综合平衡。
7.2.3.4 物资资源的保障
序号 内容 保证措施
调动公司已有的完善的物资分供网络及大批重合同、守信用、有实力
1 供货网络
的物资分供商，确保本项目物质材料供应的优先。
2 进场 编制资源需用计划。对工程中使用的物资材料编制详尽的总需求计
227铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 内容 保证措施
划、月计划、周计划，以便及时准备，保证按时进场，满足施工需
要。
项目试验员对进场的物资材料及时取样送检，并将检测结果及时呈报
3 材料检验
监理工程师，确保不因物质材料的质量问题延误施工。
我们将根据总体进度计划，要求专业专业单位编制相应的物质材料进
4 专业单位物资
场计划，并督促其主要物质材料及时进场。
7.2.3.5 资金保障
序号 优势及保证措施
1 我司具备良好的资信，资金状况良好。
2 对于用于本工程的资金，将单列专项帐户，做到专款专用。
制定资金使用制度。资金需用部门编制资金需用计划经财务部审核报项目经理审批，
3 项目财务部依据审批后的资金计划按程序收支款项，保证资金的安全运行及用于工程
施工的资金做到按时足额支付，确保不因资金周转不灵而延误施工进度。
4 要求专业施工单位做到专款专用。
7.2.3.6 其他保证
序号 内容 保证措施
在施工过程中，外界影响因素很多，设专人对接各种公共关系，积
加强社会公共关
1 极沟通，加强协调，取得社会各界的支持，为保证施工的正常进行
系的协调
创造优越的外部环境。
在此项目上全面应用《建筑工程施工项目管理信息系统》，建立项
实现信息的高效
2 目管理信息网络，实现高效、迅速并且条理清晰的进行信息的传
传递
递，加快决策及工作执行的进程。
根据施工阶段的不同分别进行现场平面布置设计。各阶段的现场平
加强现场平面管 面布置与物资设备订货进场、资源配备等辅助计划相配合，对施工
3
理 场地实行统一安排、统一调度，保证平面管理秩序井然，避免因为
平面管理的失当而导致工效的降低。
建立完善的成品保护制度，同时统一协调专业单位的成品保护工
4 加强成品保护
作，避免因为成品保护不当而造成返工，影响工期。
劳动力：本着自愿原则，在公司内组织加班劳动力，加班工资采用
现金发放的方式，工资标准高于对于加班工资的地方标准。
现场管理人员：根据实际情况轮流安排管理人员调休，并在此之前
保证节假日施工
5 做好工作的交接，确保工作的连续性。
生产的连续性
提前与监理工程师预约，保证现场有监理工程师值班，以确保隐蔽
工程或中间验收工作不间断。
储备足够的料具，提前抓好落实，保证材料、机具及委托加工的半
228铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 内容 保证措施
成品、构件在节假日也能够如期进场。
节假日应特别加强施工现场的检查，落实预防措施，杜绝事故隐
患，确保不因节假日掉以轻心导致事故的发生而造成工作的停顿。
制定严格的卫生管理制度，严格遵守相关规定，避免出现突发性卫
生事件影响工期。
生活物资供应及时。如冬季、雨季准备充足的棉衣、雨衣、雨鞋，
6 后勤供应保障
最大限度地保证工期不受气候影响。
准点、保质保量为现场作业工人提供饮食，按时供应茶水，对于晚
上加班的人员另行安排夜宵，以提高作业工人的工作效率。
7.3 质量保证措施
7.3.1 质量管理制度
建立各种制度以保证工程质量。如样板制、三检制、实测实量制、质量例会制、
质量奖罚制等。
7.3.1.1 质量例会制度、质量会诊制度、质量讲评制度
1 每周生产例会质量讲评
项目经理部将每周召开生产例会，土建经理、机电经理把质量讲评放在例会的重
要议事议程上，除布置生产任务外，还要对上周工程质量动态做全面的总结，指出施
工中存在的质量问题以及解决这些问题的措施，并形成会议记要，以便在召开下周例
会时逐项检查执行情况。对执行好的作业队伍进行表彰，对执行不力者要提出警告，
并限期整改。
2 每周质量例会
由项目质量负责人主持，参与项目施工的所有作业队伍技术负责人及质量员参加。
由参与项目施工的作业队伍汇报上周施工项目的质量情况，质量体系运行情况，质量
上存在问题及解决问题的办法，以及需要项目经理部协助配合事宜。
项目质量安全经理要认真地听取他们的汇报，分析上周质量活动中存在的不足或
问题。与与会者共同商讨解决质量问题所应采取的措施，会后予以贯彻执行。每次会
议都要作好例会纪要，分发与会者，作为下周例会检查执行情况的依据。
3 每月质量检查讲评
每月底由项目质量负责人组织作业队伍质量及技术负责人对在施工程进行实体质
量检查，之后，由作业队伍编写本月在施工程的质量总结报告交予项目质量负责人，
再由质量负责人汇总，以《月度质量管理情况简报》的形式发至项目经理部有关领导，
各部门和各作业队伍。简报中对质量好的作业队伍要予以表扬，需整改的部位应明确
限期整改日期，并在下周质量例会逐项检查是否彻底整改。
229铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
4 质量会诊制度
对于施工中出现的质量问题我们将采用会诊制度与奖惩制度相结合的方式彻底解
决。会诊制度流程图所示：
有关部门进行
检查核实 分析原因
会诊
追根找出责
奖惩制度
任人
制定整改措施、落实
进行复查 进行反思
负责人、整改时间
质量会诊制度流程图
7.3.1.2 样板先行制度
分项工程开工前，由项目经理部的责任工程师，根据专项方案、措施交底及现行
的国家规范、标准，组织作业队伍进行样板分项（工序样板、分项工程样板、样板间
等）施工，样板工程验收合格后才能进行专项工程的施工。同时作业队伍在样板施工
中也接受了技术标准、质量标准的培训，做到统一操作程序，统一施工做法，统一质
量验收标准。
7.3.1.3 “三检”制和检查验收制度
在施工过程中我们将坚持检查上道工序、保障本道工序、服务下道工序，做好自
检、互检、交接检；遵循作业队伍自检、施工单位复检、监理验收的三级检查制度；
严格工序管理，认真做好隐蔽工程的检测和记录。
表7.3-1 “三检”制和检查验收步骤
序号 项目 检查内容 备注
在每一项分项工程施工完后均需由施工班组对所施工产品进
1 自检 行自检，如符合质量验收标准要求，由班组长填写自检记录
表。
经自检合格的分项工程，在项目经理部专业责任工程师的组
织下，由作业队伍工长及质量员组织上下工序的施工班组进
2 互检
行互检，对互检中发现的问题上下工序班组应认真及时地予
以解决。
上下工序班组通过互检认为符合分项工程质量验收标准要
求，在双方填写交接检记录，经作业队伍工长签字认可后，
3 交接检
方可进行下道工序施工，项目专业责任工程师要亲自参与监
督。
在“三检”完成后，由项目责任工程师组织作业队伍填写验收资料，报项目质量
230铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
监督部进行验收，合格后由项目质量监督部组织向监理报验，验收合格后才能进入下
道工序。严格履行三检制和检查验收制度是工程质量的基本保证，我们将严格按此程
序执行。
7.3.1.4 问题追究制度
1 发生重大工程质量事故不仅要追究直接责任人的责任，而且要追究有关负责人
的责任，同时涉及项目工程质量的技术、材料、机具设备管理人员和作业队伍等，也
要对工程质量事故承担相应责任。
2 对不合格检验批、分项分部工程必须处理。不合格检验批流入下道工序，要追
究班组长、作业队伍负责人和项目责任师、质量员的责任；不合格分项工程流入下道
工序，要追究项目责任师、生产负责人、技术负责人的责任；不合格分部工程流入下
道工序，还要追究项目经理责任。
7.3.1.5 奖惩制度
根据多年项目管理经验和工程实际情况制定《作业队伍质量管理规定》，在作业
队伍进场时就向其宣讲交底，使项目对作业队伍的质量管理规范化、程序化，避免野
蛮施工。
依据国家质量验收规范和企业质量标准，每周进行一次现场质量大检查，检查结
果和日常检查验收的资料作为奖罚的依据。通过规范的奖罚管理，使操作工人自觉提
高质量意识和参与质量活动的积极性，也使管理人员认真找出工作中的不足，提高管
理水平
物资检验规定，严把材料进场、加工订货关，不合格产品坚决退掉。
过程检验及报验规定，加强三检制，作好验收工作。
不合格分项（工序）处理规定，坚持质量否决制度及质量分析例会，并认真对待
实施的结果。
建立工程质量检验评定规定。对施工过程中及成品发现的质量问题应及时检查及
时纠正，并逐级认真实施解决，对反复出现的质量问题应采取有效对策。
231铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
落实质量保证资料管理规定，建立工程质量奖罚制度规定。
质量保证体系图
公司科技质量部 项目经理 国际质量标准 (ISO9001)
生产经理和机电机电负责 总工程师 质量负责人
区域责任工程师
专业责任工程师
合约管理 施工管理
质量管理 技术管理
作业队伍 各专业化公司
作业班组 作业班组
7.3.2 创优策划方案
7.3.2.1 建立健全的组织机构
实现创优目标需要有一个强有力的领导班子才能确保创优质工程目标顺利实现。
（1）建立一个建设单位领导下的，由设计、监理、施工、物业参加的创优工作领
导小组；
创优质工程相关各方的职责
建设单位：是 “创优”的领导者、组织者，对工程相关各方的创优工作进行策划、
监督、检查和指导；
设计院：对创“设计精品”和“功能精品”负责，确保工程设计获省部级以上
“优秀设计奖”；
施工方：对创“质量精品”负责，周密策划、精心建造，确保质量获优；同时在
施工过程中针对设计和功能上的问题向建设单位和设计院提合理化建议；
监理公司：对创“质量精品”过程进行监督、检查和指导，对创 “设计精品”
和“功能精品”提合理化建议；
物业：在使用阶段注意防止人为污染和破坏。
232铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
创创优优工工作作小小组组
提提 精精 提提
组组 季季
供供
织织
品品
过过 度度 用用 质质 质质
供供 信信息息
现现
质质
内内
实实
程程 过过 户户 量量 创创 量量 质质
质质 反反馈馈
量量 施施 量量
培培 场场 、、 质质 程程 意意 体体 优优 月月 量量
信信 经经 信信
训训 指指 外外 量量 质质 见见 系系 预预 度度 快快
息息 验验 息息
导导 部部 抽抽 量量 调调 审审 检检 报报 报报
及及 交交 及及
观观 查查 检检 查查 核核 表表
资资 流流 资资
摩摩 查查
料料 会会 料料
工工程程项项目目
（2）项目经理部成立创优工作小组，具体组织、部署、协调、落实创优工作，并
明确责任，各司其职，严格按质量保证体系运作，并编制质量计划、环境管理方案、
质量管理方案、质量保证预控措施、项目创优计划、编制教育培训计划、用户服务计
划等。
7.3.2.2 培训
培训与观摩是提高操作技能，促进施工质量的有效方法。创优质工程的直接管理
者是项目管理人员，操作者是工人，只有将他们的创优意识和创优能力提高了，才能
使创优战略贯彻执行。因此本项目特别重视对各级员工的培训工作。
（1）培训：体系运行培训、设计与施工规范的培训、质量控制培训、操作工艺的
培训、优质工程验收标准的培训、资料管理培训以及法律法规和强制性条文的培训等
多方面。培训采取多种形式：专家讲课，观看录像，现场示范，组织考试。
（2）观摩：在项目施工过程中，我们将经常组织项目管理人员及其他承包商管理
人员到其它优秀项目上进行学习、交流，通过观摩优质工程项目，积极参加类似工程
的经验交流会，吸取其先进的施工方法和管理经验。同时邀请专家到现场进行讲课，
提高项目的管理水平。
7.3.2.3 剖析创优工程的重点、难点、质量控制要点
优质工程必须做到“精品中的精品”，要突出创优的思路，突出预控、过程控制，
突出过程精品、建立优质工程和经济效益并重，达到管理的完善、工程质量完美、工
程质量资料完整。
（1）思想认识的重点
233铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
树立“创新、创优、创高”的意识，将“创优”工程为精品中的精品的认识贯穿
到工程施工的每个环节。要在观念、管理思路、技术进步等方面全面创新；要在施工
过程中优化施工工艺、优化控制仪器、优化综合工艺，确实达到一次成活、一次成优；
在项目管理上不断提高人员素质，不断提高企业管理水平，创造高的操作技艺，高的
管理体系，实现高的质量目标。
（2）管理的重点
①积极推广四新技术。
技术创新在创优工程的策划中占据重要位置，我们将对每个分部、分项工程制定
新技术应用方案，同时对常规工艺精雕细琢，组织技术攻关和创新项目，及时收集技
术情报，开展技术革新，坚持走“产、学、研”相结合的道路。
②强化成本意识，降低质量成本。
要转变“高质量一定要高投入”的观念，把强化质量管理降低质量成本作为企业
各方面、各层次的共同职责和基本任务。通过科技创新和加强过程控制来提高工程质
量，降低质量成本。方案设计直接决定了工程成本的投入，而方案设计质量和执行情
况直接决定了工程质量的好坏。我们要通过优化方案设计来降低质量成本，通过加强
过程控制来提高工程质量。
③加强现场指导、协助与控制。
A、严格按方案施工
对每个方案的实施都要通过：方案提出→讨论→编制→审核→修改→定稿→交底
→实施几个步骤进行。
B、落实交底制度
为了使施工组织设计、方案、技术交底能更好地落实，严格执行三级交底制度，
即项目总工向项目全体管理人员进行施工组织设计的交底，技术部向现场施工责任师
及施工作业管理人员交底；现场施工责任师向施工作业管理人员和施工操作班组交底。
C、实行“三检制”和三级检查验收制度
在施工过程中坚持检查上道工序、保障本道工序、服务下道工序，做好三检（自
检、互检、交接检）；遵循施工班组自检、项目部复检、监理验收的三级检查制度；
严格工序管理，认真做好隐蔽工程的检测和记录。做到检查有记录，整改有措施，复
查有结果。
D、实行挂牌制度
实行技术交底挂牌；施工部位挂牌；操作管理制度挂牌；半成品、成品挂牌，以
明确责任。
E、坚持样板引路
对每个分项工程，推行样板引路，经项目部、监理验收，做到作法认可，质量认
234铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
可，施工中以样板为起点，赶超样板，确保过程质量。
F、建立质量例会、质量会诊制度，加强对质量通病的控制
每周召开质量例会，并形成制度，使质量弊病消除在萌芽状态。同时建立质量会
诊制度，针对出现的质量问题采取现场诊断，现场分析，就地提出整改办法，确定质
量通病的解决方法和预控措施。
G、加强对成品的保护的管理
在施工过程中对易受污染、破坏的成品和半成品要进行标识和防护，由专门负责
人经常巡视检查，发现现有保护措施损坏的，要及时恢复。
H、土建和机电一体化管理
通过土建和机电采取一体化管理，密切联系合作，消除了土建和机电分家的现象，
并在项目成立了机电部，将机电管理纳入项目经理部的日常管理中。机电管理部的现
场管理、计划管理等实行一体化管理，便于土建与机电专业的协调，解决了以前土建
和机电安装的配合难、影响大的问题。
I、奖罚制度
在工程施工中实行奖惩公开制，制定详细、切合实际的奖罚制度和细则，贯穿工
程施工的全过程。由项目质量总监负责组织有关管理人员对在施作业面进行检查和实
测实量。对严格按质量标准施工的班组和人员进行奖励，对未达到质量要求和整改不
认真的班组进行处罚以利于提高质量。
（3）质量控制技术要点
质量控制要从结构工程安全可靠、装饰工程美观协调、安装工程安全适用、资料
管理完整真实四个方面进行控制。
①结构工程质量从四个方面进行控制。
使用合格的材料、构配件、设备，在施工过程中并严格控制，确保正确使用，保
证工程的总体强度满足设计要求。
控制结构的平面和空间体系符合设计要求，保证达到结构设计的结构整体稳定性
符合设计意图。
严格控制结构的轴线、标高，确保结构的位置正确，保证结构的使用空间得到保
证，保证使用功能符合设计意图。
严格控制构件的几何尺寸，使结构强度和自重得到控制，为装饰创造良好条件。
②装饰工程质量从以下四个方面进行控制。
完善装饰装修设计，进行多方案比较，从尺度、对称、对比、色差、环境等方面，
优化设计方案，提高装饰的完整性、协调性
采购选择合格的、环保的装饰材料，严格进场检验。使用前进行挑选，充分发挥
材料的优良性质，来提高装饰效果。
235铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
改进和完善装饰工程的足尺大样和样板工程的工作，达到体现和完善设计的意图
和效果。
注意装修的收尾整理和成品保护，使工程达到安全适用、美观、讲究和魅力质量。
③安装工程的安全适用要从四个方面来控制。
设备管道安装位置、标高正确，固定牢固可靠；
设备管道安装坡度、强度、严密性、朝向正确合理，保证功能，开关方便和使用
安全；
接地、防护设施有效，使用安全标识清晰、检修维护方便；
在可能条件下，注意美观协调。
④重视标识、竣工资料的同步与完善
A、地基与基础、主体结构、建筑装饰装修、建筑屋面四个分部资料重点：
a、地质勘察资料，地基与基础处理，建筑物沉降观测、垂直度、标高、全高的测
量记录，回填土密实度检测记录。
b、屋面试验，有防水要求的地面蓄水试验，抽气（风）道的检查记录。
c、原材料出厂合格证书及进场检验报告，施工试验报告及见证检测报告，分项、
分部工程质量验收记录，工程重大设计变更、洽商记录，工程质量事故及处理记录，
新材料、新工艺施工记录。
d、节能、保温测试记录，室内环境检测报告。
B、给排水与采暖、通风与空调二个分部工程的资料重点：
a、给水管道通水、暖气管道、散热器压力、卫生器具满水、燃气管道压力、排水
干管通球的各项试验记录。
b、通风系统试运行、分量、温度测试、洁净室洁净度测试、制冷机具试运行调试
记录。
c、材料、配件出厂合格证书及进场检（试）验报告、管道、设备强度试验、严密
性试验、系统清洗、灌水、通水、通球试验记录。
d、隐蔽工程及分项、分部工程质量验收记录、设计变更、洽商记录。
C、建筑电气、电梯和建筑智能化三个分部的资料重点：
a、电气照明全负荷试验，大型灯具牢固试验，避雷接地电阻测试，线路、插座、
开关接地检验记录。
b、电梯制造的质量证明、运行记录，电梯安全装置检测报告、电梯工程质量检验
验收记录。
c、材料、设备出厂合格证书，开箱检验记录，进场检验（试）验报告，设备调试
记录、接地、绝缘电阻测试记录、负荷试验、安全装置检查记录。
d、建筑智能化系统功能测定及设备调试记录、系统说明、操作和维护手册，系统
236铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
管理，操作人员培训记录，系统检测报告。
e、设计变更洽商记录，隐蔽工程验收记录及分项、分部质量验收记录。
7.3.3 成品保护措施
7.3.4 钢筋工程成品保护
序号 项目 保护措施
梁、板绑扎成型完工的钢筋上后续工种施工作业人员不能任意踩踏
钢筋工程成 或重物堆置，操作工人从搭设的马道上行走以免钢筋弯曲变形。
1 品保护 在楼板混凝土浇筑前需采用PVC管保护竖向钢筋以免污染,模板隔离
剂不得污染钢筋，如发现污染应及时清洗干净
7.3.5 模板工程成品保护
序号 项目 保护措施
安装预留、预埋应在支模时配合进行，不得任意拆除模板及重锤
敲打模板、支撑，以免影响质量。
模板工程成品 楼板模板安装完后，禁止工人穿带有泥巴的鞋在上面踩踏，防止
1
保护 污染模板。
安装成活的柱模、墙模及墙模斜撑等，严禁工人在上面攀爬，防
止模板遭到破坏。
7.3.6 混凝土工程成品保护
序号 项目 保护措施
柱角、楼梯踏步、墙角等棱角部位用保护条保护，保护条由模板脚
混凝土工程成 料制成。
1
品保护
混凝土墙体拆模后，用塑料布覆盖保护，确保砼效果。
7.3.7 砌体成品质量保护
序号 项目 保护措施
砌体完成后应及时把落地灰清理干净，防止污染墙体，以保证外观
砌体成品质
质量。
1 量保护
安装预留预埋应在砌体施工时进行，不得随意完工后再开槽打洞，
重物重锤击撞，破坏墙体。
7.3.8 防水工程成品保护
序号 项目 保护措施
1 防水工程成 防水施工时，严禁穿硬底带钉的鞋在上面行走，防水施工完毕后，
237铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项目 保护措施
办理交接手续，及时做防水保护层。
防水砼浇筑完毕后，拆模时不得撞动金属止水带和扯破橡塑变形缝
品保护 止水带，并且对该部分成品采取有针对性的保护措施，办理交接手
续。
地下防水完成后，应尽快进行下一道工序的施工并回填，以免防水
层长时间暴露损坏。
7.3.9 装饰装修工程成品保护
7.3.9.1 楼地面成品保护
序号 项目 保护措施
成活后及块料面层的楼地面，应设置保护栏杆，建筑垃圾及多余材
料应及时清理干净。不允许方带棱角硬材料碰撞及易污染的油、
酸、水泥污染地面。
楼地面成品
下道工序进场施工，要对所施工范围楼地面进行覆盖保护，对油漆
1 保护
料、砂浆操作面下，楼面应敷设放污染塑料布，操作架的钢管座设
垫板，钢管扶手挡板等硬物应轻放，不得抛敲撞击楼地面。
砌筑、抹灰等湿作业的材料应在垫板放置，施工完后立即清理，防
止砂浆污染地面。
7.3.9.2 涂层工程成品保护
序号 项目 保护措施
涂料施工前应将地面清理干净，并用塑料布或报纸将地面覆盖，并
涂层工程成
1 对门窗进行包裹和保护，以便墙面涂料施工，防止对地面、门窗的
品保护
污染。
7.3.9.3 门窗工程成品保护
序号 项目 保护措施
门框按装完成后，在1.2m以下用木板模板将框周围包钉好，防止碰
撞。刷油漆前应将五金件用纸胶带或塑料布包裹，门窗套与墙面交
门窗工程成
接处贴纸胶带，以防止油漆对五金件及墙面的污染，油漆涂刷后漆
1 品保护
膜未干前要安排人看护，防止触摸。
在风天施工时要及时将门窗关闭好，以防止门窗玻璃打碎和门窗框
松动变形。
7.3.10 屋面工程成品保护
序号 项目 保护措施
屋面工程成 施工过程中防止杂物将雨水口、雨水管堵塞；防水施工完成后，要
1 品保护 及时将防水保护层做好。在施工中运送材料的手推车支腿应用遮布
或胶皮包扎好，防止将防水层刮破，并安排防水人员随时检查，一
238铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 项目 保护措施
旦发现有刮破的，要及时进行修补。
在施工防水时，要注意防止对外墙和其屋面的设备的污染。
7.3.11 机电安装工程成品保护措施
配电箱、柜、插接式母线槽和电缆 电气安装施工时，严禁对土建结构造成破
桥架等有烤漆或喷塑面层的电气设 坏，对粗装修面上的变动应先征得土建技术
备安装应在土建抹灰工程完成之后 人员的同意，在精装修已完成电气安装施工
进场，其安装完成后采取塑料膜包 必须采取有效措施防止地面、墙面、吊顶、
电 裹或彩条布覆盖保护措施，防止受 门窗等可能受到的损坏和污染。
气 到污染。
安 电缆敷设应在装修吊顶、精装修工程开始前进行，防止电缆施工对吊顶、装饰面
装 层的破坏
工 灯具、开关、插座等器具应在装修吊顶、油漆、粉刷工程完成后进行，可防止因
程 吊顶、油漆、粉刷工程施工受到损坏和污染。
变配电设备、仪器仪表、成盘电缆等重要物资在进场后交工验收前设专人看护防
止丢失和损坏。
变压器、柴油发电机组、配电柜等设备安装好后，应将门窗关好、锁好，以防止
损坏及丢失。
施工完成的风口等部位及时用塑料 空调设备要用包装箱包起来，加强保护，防
薄膜进行包裹。 止损坏、污染。
安装完的风管要保证风管表面光滑洁净，室外风管应有防雨措施。
通
风 暂停施工的系统风管，应将风管开口处封闭，防止杂物进入。
空 风管伸入结构风道时，其末端应安装上钢板网，以防止系统运行时杂物进入金属
调 风管内。金属风管与结构风道缝隙应封堵严密。
工 交叉作业较多的场地，严禁以安装完的风管作为支、托架，不允许将其他支吊架
程 焊在或挂在风管法兰和风管支、吊架上。
空调工程镀锌铁丝、玻璃丝布及保温胶等材料应放在库房内保管。保温用料应合
理使用，尽量节约用材，收工时未用尽的材料应及时带回保管或堆放在不影响施
工的地方，防止丢失和损坏。
管道安装完成后用彩条布或塑料薄
膜及时包裹保护，已完成的工序成
管
品部位设置“保护成品，请勿乱
道
动”的标识牌。
工
安装好的管道以及支托架卡架不得作为其它用途的受力点。
程
卫生器具在安装和搬运时要防止磕碰，装稳后，卫生器具排水口应用防护用品堵
好，镀铬零件用纸包好，以免堵塞或损坏。
239铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
对刚安装好的面盆、浴盆及台面不准摆放工具及其它物品，地漏完工后应用板盖
好，以防堵塞，严禁大小便，完工后的卫生间不经允许任何人不得入内。
管道安装完成后，应将所有管路封闭严密，防止杂物进入，造成管道堵塞。各部
位的仪表等均应加强管理，防止丢失和损坏。
报警阀配件、消火栓箱内附件、各部位的仪表等均应重点保管，防止丢失和损
坏。
现场检测仪器仪表严禁倾斜和翻倒，严禁撬、推仪表本体，在搬运时必须小心轻
放，不准用钢丝绳捆绑，安装完成后，应随即将仪表用透明塑料包好，防止粉尘
弱 及异物进入，同时土建施工时，应注意防潮，在仪器仪表周围安置安全围护装
电 置，并且应派专人巡查保护。
工 对各种接口、插座及末端电器设备的保护,主要防止施工中碰撞及涂料的污染,施
程 工完毕后用塑料薄膜将其包好,对重要器件要做好标识和警告标志。
在缆线敷设完毕后，指派专人加以保护，以防缆线标识丢失或混乱造成校接线工
作的困难。
管道中断施工或工程完工，凡开口的部位必须有封闭措施。
管道接口完成，严防管口受震动，并及时养护，养护接口要设专人负责。塑料接
消
口严防被砸坏。
消
室内进行装饰、粉刷时，要对喷头、消火栓箱进行保护，各部位的仪表等均要加
防
强管理，防止丢失和损坏。
工
消防报警探测器先安装底座，待整个火灾报警系统全部安装完毕时，才安装探头
程
并进行必要的调试工作；火灾报警控制器应在装饰工作结束后进行控制器的安
装，并注意保持设备内外的清洁。
设备运输过程中应采取防雨、防潮措施。
设备要用包装箱包起来，加强保护，防止损坏、
设
污染。
备
设备运输
安
采取保护基础免遭损坏的措施；设备吊装过程
装
中，尽量保证设备包装的完好，如确因空间限制
工
须拆除包装时，应采取措施避免钢丝绳对设备的损伤及防止设备在吊装运输期间
程
的碰撞损坏；在设备配管及焊接过程中，采用防火材料对设备进行保护，以防止
设备的损坏。
7.4 安全管理措施
7.4.1 建立安全管理保证体系
成立项目安全领导小组，项目经理为安全生产第一责任人，安全经理具体负责日
常安全施工。
由执行经理、生产经理、总工程师、安全总监、机电负责人、专业责任工程师、
240铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
各劳务队伍等各方面人员组成安全保证体系。建立健全安全施工管理制度，明确各级
安全职责，检查督促各级、各部门切实落实安全施工责任制；组织全体职工的安全教
育工作；定期组织召开安全施工会议、巡视施工现场，发现隐患，及时解决。
1、安全决策体系：由项目经理负责，组织制定项目各项安全管理制度、规定和管
理办法，负责建立项目文明安全保证体系，保证工程项目安全经费投入。
2、安全监管体系：由项目执行经理及安全总监负责，监督各项文明安全管理制度、
规定及管理办法的落实工作。
3、安全技术体系：由项目总工程师及技术部负责，制定项目安全技术保障方案，
实施安全技术管理。
表7.4-1 安全管理保证体系
安全领导小组
安全技术编制管理 安全生产指挥管理 安全检查监督成员
电 试 木 钢筋 架子 砼
电气 抹灰 机械 水暖
工 工
焊 工 工 工
工 验 工 工
7.4.2 建立健全安全管理制度
7.4.2.1 安全教育和持证上岗制度
安全教育必须覆盖所有在施人员，各级年审、教育、培训均必须考试合格、签发
合格证后持证上岗，不合格者不准上岗。分层次逐级教育主要包括内容如下表：
241铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
表7.4-1 安全培训组织
序号 人员 培训组织
1 项目负责人 隔年一次安全教育培训。
2 项目管理人员 每年安全教育时间≥8小时。
3 专职安全员 每年安全教育，安全总监必须有安全工程师资格。
4 劳务队伍负责人 每年接受公司≥24小时安全专项培训。
5 特种作业人员 必须通过政府部门专项安全技术培训。
6 普通工人 接受进场教育、三级教育。
表7.4-2 工人进场教育流程图
新工人三级教育(各 安全资料下发批阅教育
上报经理部备案
协作单位) 考卷填写教育卡
组
织
安 培训资料下发上岗证填
特种工人培训教育 上报安全总监备案
全 写教育卡
教
育
班前教育技术交底 三检查班前工具检查日
责任工程师监督检查
(各协作单位) 安全注意事项
7.4.2.2 安全活动制度
1 班前安全生产讲话。
2 周一安全教育。
3 每周生产例会安全讲评。
4 每月安全全员学习。
5 节假日、重大政治活动安全教育。
6 针对特殊情况的安全教育。
表7.4-1 特殊安全教育
序号 内 容
1 因故改变安全操作规程
2 实施重大和季节性安全技术措施
3 更新仪器、设备和工具，推广新工艺、新技术
4 发生因工伤亡事故、机械损坏事故及重大未遂事故
5 出现其他不安全因素，安全生产环境发生了变化
6 项目根据自身需要或地方政府要求适当开展各种形式的安全教育
7.4.2.3 安全生产协议书制度
劳务队伍必须与承包商签订安全生产协议书，作为合同附件，明确承包商、劳务
队伍安全生产责任，保证安全生产工作的严肃性，避免以包代管、以罚代管。
7.4.2.4 安全技术交底制度
242铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
经理部负责整个现场的安全生产工作，严格遵照施工组织设计和施工技术措施规
定的有关安全措施组织施工。
所有施工活动必须进行安全技术交底；要求交底人、被交底人亲笔签字，安全总
监审核、监督，内容全面、准确、有针对性和可操作性，必须逐级下达到作业班组全
体人员。
7.4.2.5 安全检查和隐患整改制度
通过不同层次、不同级别各种检查对整体安全管理进行有效监控和考核，查出的
安全隐患必须定措施、时间、整改人员，并作好消项记录，保证安全生产可靠性。
7.4.2.6 安全验收制度
表7.4-1 安全验收制度
验收内容 组 织 实 施
1、安全技术方案由总工程师牵头组织验收。
方案实施验
2、交叉作业安全技术措施由安全总监和责任工程师组织验收。
收
3、分部分项工程安全技术措施由责任工程师和安全员组织验收。
1、一般防护设施和中小型机械设备由安全员、责任工程师会同劳务队伍责任
人共同验收。
2、大型机械设备、整体防护设施、重点防护设施由土建经理组织安全总监、
设施、设备 责任工程师及有关人员验收。
验收 3、以下设施在自检自验基础上报请公司相关部门验收：临电设施、20m以上高
大脚手架及满堂红架、塔吊、其他大型防护设施。
4、劳务队伍自带设备从进场检验、安装到日常操作严加控制与监督。凡性能
不符合要求的一律不准使用。
7.4.2.7 安全生产奖罚制度
1 开工前制定针对性的安全生产管理办法作为劳务队伍合同附件之一和安全生产
管理的依据，劳务队伍进场后交底。
2 项目设立安全奖励基金，由质量安全经理负责管理。
3 根据每周安全文明大检查结果和日常巡检记录，每半月组织一次安全评比考核，
对安全生产突出班组、个人进行表扬和奖励，对安全工作差的批评、教育、处罚。
7.4.2.8 劳动保护管理制度
本着以人为本的原则，项目劳动保护工作实行人性化管理，加强对管理人员、操
作工人的关怀，尽可能采取各种措施为员工提供有力的安全保障、作业条件。
1 控制劳动保护用品
2 创造劳动环境
3 定期体检
4 给所有管理人员和操作工人上人身意外伤害保险。
243铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
7.4.2.9 安全物资审核制度
所有安全物资采用符合政府要求的指定合格分供方产品，要求提供产品鉴定报告、
检测报告、说明书等资料；劳务队伍自行采购的安全设施、劳动保护用品承包商要验
证、登记归档。
7.4.2.10 安全资金专款专用制度
开工前编制安全资金计划、安全投入使用计划，保证安全资金专款专用。
天气预报制度
办公区设48小时天气预报黑板，专人每日更新天气情况，安全合理安排生产。
特殊工种证书年审制度
每年由公司统一组织，加强施工管理人员的考核。
7.4.2.11 危急情况停工制度
出现危及职工生命财产安全险情，立即停工，报告公司、建设单位及监理，采取
措施排除险情。
7.4.2.12 责任领导值班制度
保证有本单位施工人员作业，就有本单位领导在现场值班。
7.4.2.13 重要过程旁站制
对危险性大、工序特殊等施工过程，设专门管理人员现场指挥。
7.4.2.14 防护变更批准制度
任何人员不得拆改现场安全防护、标志、警告牌，防护设施变动必须经安全总监
批准，变动后要有相应有效的防护措施，作业完后按原标准恢复，变动书面资料由安
全总监保管。
7.4.3 危险源辨识及控制措施
表7.4-1 措施提纲
措 施 主 要 适 用 方 面
序号 措施名称 地上结
总平面 装修 精装修 幕墙 机电
构
1 临边防护 √ √ √ √ √ √
2 脚手架作业防护 √
3 洞口防护 √ √ √ √ √
4 楼梯防护 √ √ √ √ √
5 电梯井筒、竖井防护 √ √ √ √
6 卸料平台防护 √ √ √ √ √
7 作业面防护 √
8 模板堆放、吊运、装拆安全措施 √ √
244铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
措 施 主 要 适 用 方 面
序号 措施名称
9 交叉作业防护 √ √ √ √ √ √
10 个人防护 √ √ √ √ √ √
11 临时用电安全措施 √ √ √ √ √
12 精装修施工安全措施 √
13 物品码放安全措施 √ √ √ √ √ √
14 通道安全措施 √ √ √ √ √ √
15 施工机械安全防护 √ √ √ √ √ √
16 机电工程安全措施 √
7.4.3.2 洞口防护
序 防护
图样
号 部位
尺寸＜
250mm的
1
水平洞
口
尺寸
≥250mm 通长钢筋，间距小于200mm，且固定牢固
板材覆盖
、＜
2
1000mm
垫设木方
的水平 砼结构板
洞口
每 二 层 或 ≤ 10m设 安 全 防 护 网
尺寸
水平留洞处安全防护剖面 水平留洞处安全防护平面
≥1000
3 ×2500m
m2的水
平洞口
下 层 水 平 安 全 网
砼 结 构 板 每 二 层 或 ≤ 10m设 安 全 防 护 网
水 平 留 洞 处 安 全 防 护 剖 面 水 平 留 洞 处 安 全 防 护 平 面
245
0021
挂 密 目 安 全 网
200 200
立 杆 间 距 ≤ 1m
上 层 密 目 网铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序 防护
图样
号 部位
施工电
5 梯楼防
护
7.4.3.3 临边防护
部部 图图样样
位位
卸
料
临 平楼
边 台层
防 屋
护 面
楼层临边立面防护：在楼板施工完毕，顺结构周圈用钢管设防护栏杆
分层施工的楼梯口、梯段边及休息平台处，设两道防护栏杆，满挂安全网，防护
栏下部设置180mm高防护挡板。
临
卸料平台要编制专项施工方案，要有计算书、搭设示意图等。卸料平台搁置点、
边
楼 上部拉接点必须位于建筑物上，不得与外脚手架有任何连接；钢丝绳必须设置四
的
梯 道卡环，最后一道要有安全网；台上满铺脚手板并设置两道护栏，护栏高度
防
≥1500mm，第一道护栏距脚手板面为600mm。堆重≤最大使用荷载载，在醒目、
护
可靠栏杆上固定标明容许载重量、管理者标牌等。）平台内物料长、宽、高≤防
护栏所限范围，任何物料严禁放在防护栏杆上吊运。在卸料平台上悬挂标识牌，
标明使用荷载范围及管理制度和责任人。必须设专人看管，防止无关人员上卸料
平台。平台内侧与结构间的缝隙必须封严。必须在卸料平台下方设置15m×15m的
警戒区，禁止人员通行。5级以上大风严禁拆装平台。停用时必须对平台内侧安
全门上锁;每星期安全管理部对平台进行一次安检。
本工程临边有基坑周边、楼层周边、屋面周边、上下跑道和通道两侧边、卸料平
台外侧边，均设防护，分层或分段验收。
246铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
7.4.3.4 高空垂直交叉作业安全防护
1 根据施工进度计划，在地上施工阶段交叉作业较多，不但要注意施工作业的安
全防护，而且要注意高空作业对塔楼在地面的投影区的高空坠落、打击安全防护，在
这种情况下，应尽可能避免垂直立体交叉作业，若必须交叉作业时，不得在同一垂直
方向上操作，且下层作业位置必须处于依上层高度确定的可能坠落范围半径之外。不
能满足时，设置硬隔离防护层（搭设防护棚）。
2 人员进出口均搭设安全防护棚。
3 模板、脚手架等拆除时，下方不得有其它人员操作，并设专人监护。
4 模板拆除后，其临时堆放处应离楼层边缘≥1m，堆放高度≤1m。楼层边、通道
口、脚手架边缘等处，严禁堆放任何拆下的物品。
部
序 图样
位
号
φ48X3.6钢管 双层脚手板
安全网
垫块
入
安全网
口
1 垫块
防
护
双层脚手板
φ48X3.6钢管
安全网
247铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
部
序 图样
位
号
首
层
2
防
护
7.4.3.5 临时用电安全措施
1 一般要求
表7.4-1 临时用电要求
序号 内 容
1 本工程实行三级供电、分级保护、分级设漏电保护装置。
2 二、三级配电箱距离≤30m。
3 三级箱与其控制设备距离≤5m。
4 用三级箱从二级箱取电。
5 通道照明用安全电压。
6 用TN-S三项五线制接零保护。
所有临电设施、设备、电线等每周检查、整改一次，必须保证其处于完好、正常工
7
作状态。
2 临电设施、设备保护
表7.4-1 临电设施、设备保护措施
序号 设备名称 内 容
1 配电箱 作防砸、防雨雪棚，并加围栏，箱内、周围严禁放置杂物。
2 箱式变压器 下部做砼台，设排水坡度；外侧搭设防护栏杆，设防护门。
3 高压线 必须有防砸架，且有搭设方案，
4 电缆 穿钢管临时保护。
5 作业面电源线 架空，严禁拖地。
248铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 设备名称 内 容
6 其它 凡达不到规定最小距离时，必须采用可靠的防护措施。
3 接零保护
表7.4-1 接零保护措施
序号 名称 内 容
1 供电回路 末端做重复接地，线路过长要增加重复接地点。
2 用电设备 金属外壳、支架和底座接零保护。
3 使用电线 用黄/绿双色线，严禁黄/绿双色线做相线或零线用。
4 用电设备保护
表7.4-1 用电设备保护措施
序号 设备名称 内 容
1 固定设备 按总平面图布置，做到“一机、一闸、一漏、一箱”。
2 手持电动工具 选用2、3类绝缘型工具，1类电动工具淘汰。
1、专用箱、单独设开关。2、接线牢固可靠。3、一、二次侧防
护罩、绝缘护套完好。4、二次线长度≤30m。5、双线到位，不
3 电焊机
得借用钢管、钢筋等材料做工作相线。6、严禁使用外罩不全的
电焊机。7、交流电焊机安装专用触电保护装置。
4 碘钨灯 必须接保护零线。临时停电、停工休息时，拉闸加锁。
5 动火作业保护
表7.4-1 动火作业保护措施
序号 方面 内 容
1 焊工 合理使用劳动保护用具，遵守操作规程。
2 作业前 开具动火证，清理周围易燃物、配置防火器材、落实专人看火。
7.4.3.6 7 .4.3.7 其7.4.3.8 宿舍严禁私拉乱接现象；仓库、木材加工厂、宿舍等重点部位
3 它 按规定配置灭火器材。
7.4.3.9 物品码放安全措施
1 库房、堆放场地设置
(1)根据现场平面布置图，搭建库房，并标识；平整、夯实各堆放场地，修建排水
设施，牢固、稳定搭设堆料架子，四周设防护栏，悬挂警戒标志；库房、堆放场地内
均设通道。
(2)堆料架立杆间距不得大于1.5m，四周设钢管支撑，在0.6 m、1.2 m、1.8 m高
处设水平栏杆；堆料架子要经过限重计算，并标识出来。
(3)无关人员不得进入各库房、堆放场地。
2 物资码放要点
(1)按指定位置分类、分规格、稳固、一头齐、一条线整齐存放材料，并挂牌标识
249铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
（注明责任人、日期、火警电话等），建立台帐，定期清点。
(2)木方、木模板、架料、水电管等下面垫高、左右对称、距场边≤500mm码放。
(3)木方、钢管、水电管等重物在钢管架子上的堆放高度、宽度≤1.5m。
(4)砌块、砖地面码放高度≤1.5m，脚手架上码放高度≤三层。
(5)钢筋下必须垫木方。
(6)水泥不得露天堆放，必须存放专用库房；砂、土、石等材料设置专门覆盖严密
的堆放区，严禁靠墙堆放；袋装材料严禁靠墙码放。
(7)易燃、易爆品必须存放专用库房，符合防火要求，不得与其它材料混放；化学
危险品必须储存专用、干燥、通风、阴凉的仓库、场地或储存室内，与火源、电源等
隔离，温度在5℃～30℃，并设专人管理。
(8)各种气瓶存放和使用距离明火≥10m，避免曝晒，搬动时不得碰撞，严禁存放
在建筑物内。
(9)物品码放要防止高空坠落，要定期检查归类。
7.4.3.10 机电工程安全措施
1 给排水、消防系统安全防护控制
表7.4-1 给排水、消防系统安全防护控制表
主要安
工程特点 易发事故安全原因 防范措施
全事项
1、切割机砂轮超过使用极限 1、对机械设备专人
1、管道加工设备：切割机，电
发生破碎现象。2、起重索具 维护，检修机械维
焊机、氧气乙炔焊、台钻、套
连接方法不对，发生脱离断 护检验证明。
机械事故 丝机，沟槽压槽机。
裂现象。3、起重索具无法提 2、对操作人员培
2、运输机械：液压千斤顶、手
供需要的承载能力，超负荷 训、考核，持证上
拉葫芦、各种起重索具。
运行。 岗。
1、竖直管井内存在消防管道电
1、竖井内电气焊接作业未进
气焊接、氧气乙炔切割作业。 1、严格执行“用火
2、行隔离保护措施，焊渣四
2、采用电、气焊进行支吊架的 审批制度”。
处掉落至下侧易燃物品上。
加工焊接制作。3、采用砂轮机 2、配备消防器材，
3、管道切割加工作业未进行
进行型材切割。 并指导员工使用。
火灾事故 隔离保护，火星散落。4、库
4、动用大量的电气加工工具。 3、严格执行统一的
房未保证良好通风，室内可
5、施工过程里使用易燃物品 “施工用电制
燃气体浓度超标。
（油漆稀料、氧气乙炔瓶）。 度”。
5、用电线路老化。6、用电
6、调试过程里启动大量用电设
线路过载。
备。
1、竖井内进行垂直消防干管道 1、高空作业时，梯子，脚手 加强高空作业安全
高空事故
的吊运、安装工作。 架搭设方法不够牢固，发生 教育，严格执行高
250铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
主要安
工程特点 易发事故安全原因 防范措施
全事项
滑动现象。
2、洞口周边高空作业下侧未
设置保护网。3、高空作业人
空作业制度，对竖
2、安装作业随结构同步进行， 员未系安全带，未佩带防护
井、孔围护并每天
洞口周边作业情况多。 物品。
检查。
4、雨雪天气进行高空作业未
采取可靠防滑措施，大风天
气强行作业。
合理制定管道试压
1、各系统（给水，排水，消防 1、系统试压泄漏发生漏水。
计划，实行“事前
水，喷淋水）均需进行压力试 2、系统排水位置选择错误，
检查签字制度”，
水灾事故 验，系统水容量大。 无法保证排水量。
做好应急预案。加
2、调试过程里进行阀门、设备 3、设备过载，阀门断裂导致
强与相关单位协
的各项性能测定，用水量大。 漏水。
调。
1、部分给水管材及部分阀门采
加强巡查，对人员
用铜材。
本工程建筑面积大，施工单 加强教育，加强成
2、给水管线部分采用复合管
盗窃事故 位及作业人员多，易发生材 品保护措施，贵重
材。
料丢失及损坏。 设备施工前，检查
3、设备附件采用铜材（压力表
现场条件。
旋塞阀等）
1、施工过程里对设备接线绝
缘层产生机械损害。2、设备
1、施工过程动用大量的电气加 未进行可靠接地。
工工具（电焊机、电锤等）。 3、设备线路老化，绝缘层破 1、定期电气线路检
2、施工过程动用大量的电气焊 坏。 查，加强专业教
电气事故
接作业。 4、设备调试过程，调试电气 育。
3、调试过程启动大量用电设备 线路过载。 2、加强协调配合。
（给水水泵、消防水泵等）。 5、雨季、地下室操作环境过
于潮湿，无法保证线路绝
缘。
1、材料搬卸 1、材料搬卸重量过大 1、加强专业教育。
其他工伤
2、材料码放 2、材料码放高度超高 2、加强协调配合。
2 电气工程安全防护控制
表7.4-1 电气工程安全防护控制表
主要 工程特点 易发事故安全原因 防范措施
251铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
事项
1、使用切割机对电管进行切 1、违反金属切割设备操作方向，1、对机械设备及手动
割； 操作距离的要求，发生伤害事 工具专人维护，定期
2、使用套丝机进行电管套 故； 检修；
丝； 2、小型电动工具的漏电检查，三 2、强化现场用电管
3、使用液压煨管器、液压开 级箱保护不到位； 理，加强检查；
机械 孔器进行电管预制； 3、手动工具使用方法不正确，手3、对操作人员培训、
事故 4、使用电焊机、电锤、云石 动工具的安全防护损坏； 考核，持证上岗。
机、手电钻等小型电动工具 4、起重索具连接方法不对，发生4、设备吊装应有起重
进行施工作业； 脱离断裂现象； 能力核算报告。
5、使用汽车吊、钢丝绳、吊 5、起重索具无法提供需要的承载
链、龙门架、滚杠进行变压 能力，超负荷运行。
器、发电机的吊运。
1、使用砂轮机进行型材切 1、电气焊接作业未进行隔离保护1、严格执行“用火审
割；使用电焊机进行接地 措施，焊渣四处掉落至下侧易燃 批制度”。2、焊接切
带、引下线、避雷带、均压 物品上；2、管道切割加工作业未 割时配备消防器材，
环及等电位部位的焊接；2、 进行隔离保护，火星散落；3、使 并指导员工使用。
使用电炉、锡锅、锡勺及电 用锡焊动用明火；4、库房未保证3、定期进行火灾隐患
火灾
烙铁进行电线涮锡工艺；3、 良好通风，室内可燃气体浓度超 检查。
事故
施工过程里使用易燃物品 标；5、电动工具用电线路老化， 4、严格执行统一的
（油漆稀料、氧气乙炔 漏电开关失灵。 “施工用电制度”。
瓶）；4、施工过程中大量使 6、用电线路过载。 5、调试时保证每两小
用小型电动工具；5、调试过 时检查回路电流及温
程里启动大量用电设备。 度状态。
1、办公楼设备层高度较高， 1、高空作业时，梯子，脚手架搭 加强高空作业安全教
进行电管及灯具安装；2、竖 设方法不够牢固，发生滑动现 育，严格执行高空作
井内进行桥架、母线的垂直 象。 业制度，对竖井、井
吊运、安装工作；3、电梯井 2、电气竖井、电梯井道预留洞口 道周围设置临时门或
道内进行导轨、轿厢等电梯 周边未作门或挡板，高空作业下 临时挡板，作业下方
高空
部件安装； 侧未设置保护网。3、高空作业人 设置保护网，并设安
事故
4、屋顶避雷带安装； 员未系安全带，未佩带防护物 全警示标志。
5、安装作业随结构同步进 品。
行，洞口周边作业情况多。 4、雨雪天气进行高空作业未采取
可靠防滑措施，大风天气强行作
业。
电缆、母线、配电柜元器 本工程建筑面积大，施工单位及 加强巡查，对人员加
盗窃
件、灯具、插座面板、电梯 作业人员多。 强教育，加强成品保
事故
组件、屋面铜避雷带等材料 护措施，贵重材料设
252铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
价格昂贵。 库房存储，设备施工
前，检查现场条件
（如：门窗是否能封
闭等）
1、施工过程存在电气焊接作 电气设备及机械多，发生漏电、 强化用电制度，定期
业施工过程动用大量的电气 过载现象。 电气线路检查，调试
电气
加工工具。 时应对回路电流、温
事故
2、调试过程启动大量用电设 度进行监控。
备。
1、材料设备的二次搬运； 搬运磕碰、砸压，剔凿、穿线伤 加强运输管理，配备
其他
2、剔凿，扫管穿线，电焊作 眼，电焊灼伤。 个人安全防护用品，
工伤
业。 加强班前教育。
7.4.3.11 个人防护
防护部位 图样
现场所有人员必须戴好安全帽，正确齐全佩戴、使用其它个人防护用品，
个人穿戴方 遵守各项安全生产规定、劳动保护法律、法规以及有关规程和标准
1
面 必须穿戴好个人防护品 必须戴好安全帽 长发
必须盘入安全帽内
面罩、防护
2 镜的使用范 从事电气焊、剔凿、磨削作业人员。
围
个人行为方
3 必须走安全通道，不得攀爬脚手架、模板等；严禁坐、站在起吊物上。
面
高空作业设安全警戒区，安全警戒区下严禁站人，高处作业带工具袋，高
处作业穿防滑鞋
高空作业方
4 2m以上的高处作业人员必须系安全带，并要扣挂在可靠物体上、高挂低
面
用，必须穿好防滑鞋，工具、配件放在工具包内，严禁放在模板、脚手架
上，上下工具、配件用绳栓传递。设立安全警戒区，专人巡视检查，无关
人员不得在警戒区内。
电、气焊作
5 必须开动火证，并有防火措施、专人看火；穿绝缘鞋、戴绝缘手套。
业方面
7.5 成本控制措施
1 加强“两算对比”工作，严格控制成本投入。
2 专业工长要认真审查图纸，发现问题及时与建设单位、监理设计单位商定，避
免二次加工，积极提出合理化建议，做到省时省力，省工省料。
253铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
3 要严格执行限额领料各种规定，不丢失浪费，精打细算，长材不短用，多余材
料退库活完底清。
4 工长、操作者要熟悉图纸，核实所用材料，将规格、材质等核准后方可施工，
明确做法，认真操作，重视质量，一丝不敬，减少返工。对施工中的设计变更或配料
代用及时办理变更手续，以免事过补签。
5 加强劳动力管理，加强劳动纪律，避免窝工现象，在施工中积极采用新工艺、
新材料等，提高机械化作业水平，加快施工进度，提高效率，节约施工成本。
6 现场配制应注意整材下料，在不影响质量前提下，利用边角短料。加强材料价
格比价制，比质比价采购材料，比运距，比售服务，加强材料验收制，防止来料数量
不足，质量不好，防止型号规格不符合工种要求造成浪费积压。
7.6 技术管理措施
7.6.1 技术管理制度
1.建立技术管理责任制，明确职责与分工。
2.贯彻落实各种制度。如图纸会审制、设计交底制、施工交底制、试验管理及技术
资料管理制等。
3.积极推广新技术、新材料推广的应用。
（1）图纸会审制度
①图纸会审前，由项目总工程师提前安排有关人员仔细认真审阅图纸、标准图集和
相应的标准、规范；
②审阅人要尽可能地发现图纸中的错误、矛盾、交代不清楚、设计不合理、设计或
使用材料有可能在施工中或使用中造成环境污染或影响人体健康等问题，并做好详细
记录；
③在审图后，由项目总工程师主持进行图纸预审，经与会人员充分讨论后，项目总
工程师集中正确意见，并指定专人分类整理成文，为图纸会审做好准备。
④图纸会审后，由项目技术部负责整理会审意见，形成会审记录，会审记录应详细、
准确，并注明参加会审的人员、时间和地点，图纸会审记录应由参加会审的各方代表
签字确认。
（2）施工交底制度
交底负责人事先备好书面交底资料，交底内容要与经审批的施工组织设计、施工方
案、项目管理手册、设计变更要求一致；
下一级的交底比上一级的交底要更详细、更具体，特别是对作业人员进行的技术交
底，要突出可操作性；
技术人员向作业人员交底的书面资料，应先交项目技术负责人审定，避免交底漏项
254铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
或与作业文件内容不统一；
交底人和接受交底人在交底记录上签字确认,注明交底时间。
施工技术方案、成品保护措施、冬雨季施工措施、作业指导书、重大设计变更、技
术洽商由技术部门负责人或编制人在实施前向专业工长及相关管理人员进行方案技术
交底；
在分项工序实施前，由工长向分包方或作业队组进行施工技术交底；
在分项工序、工程实施前，分包方技术管理人员应向其作业队组进行施工技术交底。
交底时必须以书面资料为依据，以口授方式进行；
提倡采用图表或模型、实样、小样、现场示范操作等形式进行交底。
由交底人作好记录,书面交底记录一式二份,由交底人和接受交底人各一份,记录格
式。
（3）试验管理
配备专职试验员，并在现场东侧设置标养室一间。根据本工程的实际情况，开工前
将根据流水段划分，主要施工方法等，确定本工程全部材料的试验计划。
（4）技术资料管理
配备专职资料员，现场设置资料室一间。技术资料管理主要包括：
①法律、法规
包括国家和地方有关工程施工、环境保护、职业健康安全方面的法律、法规和行政
规章。
②标准、规范
包括国家、地方和行业颁布的有关工程施工、和环境保护、职业健康安全方面的各
类技术规范标准、规程、标准图集等；
项目技术部负责识别与确定，并形成本项目适用的“有效相关标准、规范目录”，
并收集适用的相关标准、规范，供有关人员使用；
项目技术负责人主持,技术部协助,组织项目人员学习并贯彻落实相关标准、规范。
作废的法律、法规和标准、规范由项目资料员统一加盖“作废”章或直接在作废处
标注“作废”。
③图纸与变更洽商管理
图纸由项目技术部资料员负责收文、登记，并按项目技术负责人确定的发放范围编
号、发放并填写记录，其格式见收文记录、发文记录。
作废图纸、设计变更、工程洽商文件，除留一份作资料保存外,其余并按合同规定
处置，并记录。
设计变更、工程洽商，由设计单位、建设单位、监理及施工单位汇签后生效，由项
目技术负责人或技术部负责人签字确认后，由资料员按图纸发放范围发放，并记录。
255铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
收到设计变更、工程洽商后，图纸持有者应在图纸上被修改的地方盖“变更章”或
用红笔进行标注。
④竣工资料管理
竣工资料的收集、整理、组卷按衢州市或行业的有关规定执行，保证字迹清晰、及
时、准确、齐全。
项目各部门应随工程进度收集本专业范围内的工程资料，每月底或分部分项工程完
工后将本部门资料整理好后交项目技术部统一汇总、保管，移交时办理资料交接手续。
工程竣工后，由项目技术负责人组织工程竣工资料的管理(包括分包方交工资料)，
由项目技术部负责向业主、地方档案室和分公司或局档案室办理竣工资料移交手续。
7.6.2 技术协调措施
表7.6-1 技
序号 内容
强调技术协调预控的全面性。作为总承包商除对自身施工范围内的工程技术
管理外，更重要的是对其他指定专业分包商的技术协调管理，具体如下：混
1 凝土结构施工与预应力钢绞线安装的技术协调；主体结构施工与机电、精装
修工程施工的技术协调；机电工程与精装修工程施工的技术协调；机电工程
内部各专业协调。
强调技术管理的前伸与后延，重视综合协调能力。在施工中，我们不仅重视
其施工的内在质量，而且通过技术准备协调向前延伸到其技术思想的领会，
2
向后延续到其使用功能和寿命的保护，通过技术的综合协调，确保建筑物达
到其应有的功能和寿命。
3 重视新技术、新工艺、新材料的应用与推扩，增加科技含量。
7.7 消防措施
7.7.1 消防部消防责任制
贯彻国家与地方有关法规，建立项目部消防责任制。
（1）成立消防领导小组
项目经理任组长，生产经理和项目专职消防员任副组长，由各施工段工长、作业队
队长、安全员组成，下设义务消防队。
消防领导小组职责：负责项目应急预案的制定和修订工作。组建义务消防队，组织
实施和演练。检查督促做好消防预防措施和应急救援各项准备工作。在发生消防事故
时，负责事故现场应急处置和抢险救援以及善后处理的组织指挥工作。组织事故调查
和总结应急救援工作的经验教训。
义务消防队职责：对消防工作进行检查，发现问题及时上报；实施抢险救援。
256铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
（2）项目成立保卫工作领导小组
以项目经理为组长，生产经理为副组长，各施工段工长、作业队队长、现场保安员
组成。
职责：制定措施，组织实施，监督检查。
7.7.2 消防管理制度
(1)严格遵守有关消防的法律、法规，制定消防管理制度、措施（要上墙），完善
消防设施，消除事故隐患。
(2)制定灭火计划，定期教育训练，掌握防火、灭火知识和消防器材使用，做到能
防火检查和扑救火灾。
(3)组织编制、制定、完善有关防火安全的规定、规章制度，对现场进行防火安全
监督、检查，落实责任，消除隐患。
(4)配备专业消防队负责门卫和巡逻、护场工作。
7.7.3 教育与培训计划
7.7.3.1 教育培训制
1 应急人员的教育培训
对应急人员（义务消防队员）教育和防火、灭火知识的培训，训练扑救初期小火
的技术能力。
2 施工人员的教育培训
加强群众性消防知识训练，增强自防自救能力；定期进行消防保卫知识的培训和
考核，不合格的人员不得上岗，每周对所有施工人员进行一次消防保卫交底。
7.7.3.2 消防安全协议书制
与劳务队伍签订消防安全协议书，明确责任，劳务队伍必须服从施工单位管理。
7.7.3.3 检查和整改制
(1)对消防工作定期检查，提出问题限期整改、复查。
(2)检查内容
(a) 各施工队伍人员底数及各队职工“三证”是否齐全。
(b) 消防值班人员是否佩带袖标上岗，门卫及值班人员记录是否完整明确。
7.7.4 其他消防要求
表7.7-1
序
名称 措施点 措施点标准
号
1、作业前准备
共性
1 用火作业 用火作业必须经项目安全部审批，办理当日有效的用火证，
要求
专人看火，变换地点要重新办理。
257铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序
名称 措施点 措施点标准
号
2、作业中要求
任何人不准擅自动用明火，使用明火要远离易燃物，并备消
防器材。
1、作业前要求（1）操作人员有合格证。（2）接线要求
电焊机不得接在建筑物、机械设备及金属架上。（3）作业
面要求（4）风速≥五级，停止作业。（5）无易燃、易爆、
化学品或采取隔离措施。
（6）每25m2设一个灭火器。
2、作业后要求：作业完毕切断电源、气源，检查确认操作
电、气焊 区内无火险隐患。
作业 3、氧气、乙炔瓶存放、使用要求
（1）氧气、乙炔瓶严禁放在动火地点下方，并有效遮盖，
夏季不得曝晒。
（2）使用时，两瓶间距≥5m，两瓶距用火点≥10m。
（3）建筑内禁止存放氧气乙炔瓶，（4）禁止使用液化石油
气钢瓶。
（5）严禁用明火检查漏气情况。
易燃、易 运输 有资格的专业运输单位负责运输、装卸
2 爆、化学 符合规定，并报安全部批准
存放
品
3 库房 加强管理 严禁吸烟、任意拉电线、使用电炉等有明火的电器设施。
4 临电 加强管理
共性标准 挂、立齐全
警示 禁止标志 禁止吸烟、禁止烟火、禁止带火种
5
标志 警告标志 注意安全、当心火灾、当心爆炸、当心触电
指令标志 必须戴防尘口罩、必须穿防护服
7.8 CI管理措施
7.8.1 执行标准
施工现场CI创优达标统一执行中建总公司《企业形象视觉识别规范手册〈施工现
场分册〉》所规定的要求。不得随心所欲改变其中的任何内容，特别是在标识、名称、
尺寸，颜色等组合规范方面不得随意更改或别出心裁。
7.8.2 成立CI小组
根据工程项目规模制定本项目 CI形象实施方案和计划，成立 CI创优小组，由2-3
258铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
人组成，并明确项目书记为负责人。CI小组职责为：
1 负责CI达标的现场策划和实施；
2 负责制定并向公司上报本工程CI达标创计划；
3 负责收集并整理CI达标创优的有关照片和资料；
7.8.3 CI实施管理
1 项目部CI用品要严格按照规定布置、制作，并制定 CI用品需用计划： CI手
册、光盘、桌旗、司旗、应用于电箱及大型机械、安全帽的不干胶在公司 CI工作办公
室统一购买；五牌两图、岗位职责、办公室门牌、项目经理部铭牌、管理方针牌、
“中国建筑”品牌布和广告标语，项目应提供数量和内容，公司统一代为制作。
2 项目CI执行小组负责认真按策划书实施CI工作，建立本项目的CI达标、创优
档案。按CI评分标准将工程的CI情况拍照、录象；在施工过程中做好 CI的维护管理，
定期进行自查；及时将CI交底记录、CI学习记录、CI检查记录、CI影象图片等资料
收集、整理、归档。
3 项目CI执行小组应在项目CI形象最佳展示期进行自查后，及时向公司CI管理
部门提出申报验收，申报资料一式三份，并刻录光盘。
7.9 疫情防控措施
7.9.1 培训计划
收集官方专业机构有关防疫知识、宣传片、宣传视频，在宣传板、企业微信等开展
宣传。做好新冠病毒肺炎防治知识健康宣教，重点针对如何正确佩戴口罩、如何规范
处置废弃口罩、如何规范洗手等加强培训。加强疫情应急预案的演练，对所有参加人
员进行应急预案知识培训，使各级人员能熟练掌握预案内容。
7.9.2 物资准备
统计储备的医用口罩、KN90或KN95口罩，防护服（主要以环卫消毒）、防护眼镜，
75%酒精（脱脂棉）/84消毒液，消毒洗手液、医用一次性手套、洗手液、电子体温计、
应急交通车、应急药品等防疫人防技防物资。
根据疫情发展状况，项目应在开工初期准备了部分防控物资，用于减少前期施工人
员的感染风险。并建立防控物资台账。
7.9.3 技术准备
制订发生员工发烧、乏力、干咳或呼吸困难等症状的应急处置措施，隔离措施和应
急交通送医治疗路线定点医院联系等应急预案。
7.9.4 现场准备
严格落实健康筛查，上班前要安排专人负责进行体温检测，建立疫情防控临时医务
259铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
室。确保工作环境清洁卫生，保持室内空气流通，做好食堂、宿舍、办公场所等人员
密集场所的通风、
消毒和防疫工作。采取分餐、错时用餐等措施，减少人员聚集引发的疫情传播隐患。
严格落实防护措施，员工要佩戴口罩，严格杜绝各类群体性聚餐、聚集活动，严防群
体性疫情发生。
260铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
第八章 绿色施工管理
实施绿色施工，对施工策划、机械与设备选择、材料采购、现场施工、工程验收
等各阶段进行控制，加强对整个施工过程的管理和监督。
8.1 绿色施工目标
8.1.1环境目标
建筑垃圾：产生量小于380吨，再利用率和回收率达到30%。建筑垃圾的再利用和
回收率达到30%；建筑物拆除产生的废弃物再利用和回收率大于 40%；碎石类、土石方
类建筑垃圾，再利用率大于50%。
噪声控制：昼间不大于70dB；夜间不大于55dB。
水污染控制：重大环境污染事故发生率为0。PH值达到6-8。
扬尘控制：作业区土方施工过程，目测扬尘高度不大于1.5m，不扩散到场区外；
结构、安装、装饰阶段，目测扬尘高度不大于0.5m。
光源控制：达到环保部门规定。
8.1.2节材与材料资源利用目标
主要材料：主要材料损耗率比定额损耗率降低30%。
就地取材：就地取材，现场 500km 以内生产的建筑材料用量占建筑材料总用量
70％以上。
周转材使用率：临时用房、临时围挡材料的可重复使用率达到70％。
8.1.3节水与水资源利用目标
用水指标：万元产值用水量指标控制在10t 以内。
节水器具配置：生活用水节水器具配置比率达到50％以上。
非市政自来水利用量占总用水量：施工中非传统水源和循环水的再利用量大于
5%。
8.1.4节能与能源利用目标
用电指标：万元产值耗电量指标控制在100kWh 以内。
用电节能设备比例：施工现场公共区域照明，采用节能照明灯具的比率大于
80％。
8.1.5节地与土地资源利用目标
原有建筑物、构筑物、道路和管线的利用情况：充分利用未拆除的原有建筑。
施工绿化面积与占地面积比率：不小于5%。
办公、生活区面积与生产作业区面积比率：小于20%。
8.2 组织机构
261铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
8.2.1绿色施工小组组成
项目经理（组长）
生产经理艺 商务经理 总工程师
25张张张
工程部 安全部 商务部 科技质量部 测量部
水电消耗控制组 扬尘控制组 物资部 防污染控制组 标高控制组
材料控制组
表8.2-1 绿色施工小组组成
8.2.2绿色施工小组工作分工
表8.2-2 绿色施工小组工作分工
序号 绿色施工职务 分工情况
项目经理（执行经理）为绿色施工第一责任人，负责绿色施
组长 工的全面管理工作。组织制定绿色施工方案、措施；负责绿
1
（项目经理） 色施工的组织实施及目标实现，并制定绿色施工管理人员和
监督人员。
协助项目经理制定绿色施工方案目标及规划；组织协调绿色
副组长
2 施工所需的人员、设备、场地等资源，全面监督绿色施工方
（生产经理）
案执行。
（1）协助执行经理制定绿色施工方案、措施、管理办法和各
项规章制度，并监督实施。
（2）负责组织按绿色施工要求，制定施工目标，编制施工方
案，制定各种节约措施；推广新工艺、新材料，提供绿色施
副组长
3 工中的技术支持。
（项目总工）
（3）贯彻国家及地方环境保护法律法规、标准及文件规定。
（4）参加环保检查和检测，并根据检测结果，确定是否需要
采取更为严格的防控措施，确保现场污染排放始终控制在国
家及地方有关环境保护法规的允许范围内。
依据规范、标准及组长、副组长的意见编制绿色施工方案，
4 科技质量部
提供技术支持。
负责监督绿色施工中职业健康、施工质量方面的执行情况。
5 工程部
（1）负责职业健康及卫生防疫；
262铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 绿色施工职务 分工情况
（2）负责作业条件及环境安全；
（3）完善安全防护措施，以保证安全生产；
（4）绿色施工中相关人员的培训与教育；
（5）负责扬尘污染控制；
（6）负责有害气体排放控制、固体废弃物控制；
（7）负责水土污染控制，日间噪声控制及光污染控制；
（8）夜间噪音控制及光污染控制、地下设施及文物的保护；
（9）避免钢筋浪费、砼浪费、模板浪费；
（10）节能控制。
（11）负责绿色施工中的节电、节水的执行与监督
（12）负责用电、用水计量管理。
根据绿色施工方案目标及规划，负责将各项绿色施工要求明
示在合约条款中，并监督检查其执行情况。
6 商务管理部
负责监督绿色施工中资源节约的执行情况，制定采购计划，
监督各部门节约材料的执行，对周转材料进行维护保养。
按照方案及平面图中所给定的噪声控制点，安装好测量仪器
7 噪音控制组 并妥善保护，每天早、中、晚分别记录噪音读数，并将每日
记录
按照方案要求，每天落实土方施工、主体、装修施工阶段防
8 扬尘控制组 扬尘污染措施的执行。
做好不同施工阶段场区内目测扬尘高度记录整理汇总分析。
做好防止光污染、水污染、土壤污染、固体废弃物污染的具
9 防污染控制组
体措施。
按照绿色施工方案及项目部材料管理规定，对工程用各种消
耗材料、周转材料：
（1）提出准确的材料计划，明确材料的具体要求。
10 材料消耗控制组
及时组织材料进厂，并确保进场材料质量。
（2）控制施工中的材料使用，执行工清料净等检查工作，避
免浪费。
根据绿色施工方案中水电消耗管理内容及项目部水电管理规
定，做好：
（1）根据方案要求，落实每块水表、电表安装情况，并定期
11 水电消耗控制组 检查。
（2）每月8日按时抄水表 、电表度数，并作好记录
（3）根据水表、电表记录做好统计分析工作。
（4）根据方案要求落实各项节水、节电措施。
12 施工班组长 负责绿色施工方案的落实，协助项目生产经理对人员、机
263铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
序号 绿色施工职务 分工情况
械、设备进行组织协调。
8.3 实施措施
8.3.1环境保护施工措施
8.3.1.1扬尘控制
1 施工现场扬尘控制
1) 商品混凝土供应商的选择：所有混凝土均采用商品混凝土，由总包牵头，组织
建设单位、监理考察综合实力强的全封闭花园式搅拌站。
2) 场地的封闭及绿化：现场内的场地采用 C25 的商品混凝土浇筑，车道范围
300mm厚，其余200mm厚。难以利用的空地做成花池，种花美化或采用人工草皮覆盖。
3) 散状颗粒物的防尘措施：回填土，砌筑用砂子进场后，临时用密目网或者苫布
进行覆盖，控制一次进厂量，边用边进，减少散发面积。用完后清扫干净。运土道路
要注意覆盖，防止扬尘。封闭式垃圾站：在现场设置一个封闭式垃圾站。施工垃圾用
塔吊吊运至垃圾站，对垃圾按无毒无害可回收、无毒无害不可回收、有毒有害可回收、
有毒有害不可回收分类分拣、存放，并选择由垃圾消纳资源的承包商外运至规定的垃
圾处理厂。
4) 撒水防尘：常温施工期间，每天派专人撒水，将沉淀池内的水抽至撒水车内，
边走边撒。洒水车前设置钻孔的水管，保证撒水均匀。在现场围挡及塔吊上布置喷洒
装置。
5) 利用吸尘器清理：结构施工期间，对模板内的木削、废渣的清理采用大型吸尘
器，防止灰尘的扩散，并避免影响混凝土成型质量。
6) 现场周边围墙：现场周边按施工区域边线设置铁皮宣传围挡，高度 3.0米，既
挡噪声又挡粉尘。围墙外面按照集团CI标准设计。在围墙施工期间我司尽量减少对周
边环境的破坏，保持其原始形态。
7) 车辆运输防尘：保证运土车、垃圾运输车、混凝土搅拌运输车、大型货物运输
车辆运行状况完好，表面清洁。散装货箱带有可开启式翻盖，装料至盖底为止，限制
超载。挖土期间，在车辆出门前，派专人清洗泥土车轮胎；运输道路上设置钢筋砼网
格减速带振落轮胎上的泥土，在完全硬化的混凝土道路上设置淋湿冲车设施，防止车
辆带土和扬尘。
2 废弃排量控制
与运输单位签署环保协议，使用满足本地区尾气排放标准的车辆，不达标的车辆
允许进入施工现场。项目部自用车辆均为排放达标车辆。所有机械设备由专业公司负
责提供，有专人负责保养、维修、定期检查，确保完好。
264铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
3 水污染控制
施工现场污水排放应达到国家标准的要求。在施工现场应针对不同的污水，设置
相应的处理设施。设置沉淀池等。
8.3.1.2 具体措施：
1 雨水：雨水经过沉淀池后排入市政管网。由于场地硬化并设置了排水沟，这样
减轻了沉积物的数量。
2 污水排放：施工现场设置移动水冲式厕所。在厕所附近设置配套专用化粪池，
污水经过化粪池沉淀后由市政环卫部门派车抽出。
3 设置隔油池：在工地食堂洗碗池下方设置二级隔油池。每天清扫、清洗，油物
随生活垃圾一同回收生活垃圾桶，由专门养殖场收走。
4 沉淀池设置：三级沉淀池设置在现场大门处，基坑抽出的水和清洗混凝土搅拌
车、泥土车等的污水经过沉淀后，可再利用在现场撒水和混凝土养护等。
5 保护地下水环境。采用抗水性能好的边坡支护技术。在缺水地区或地下水位持
续下降的地区，基坑降水尽可能少地抽取地下水。
8.3.1.3 建筑垃圾控制
施工现场的固体废弃物对坏境长生的影响教大。根据不完全统计，目前城市建筑
垃圾已经占垃圾总量得30%～40%，这些垃圾不易降解，对环境产生长期影响。制定建
筑垃圾减量化计划：每万平方米的建筑垃圾不宜超过400吨。
加强建筑垃圾的回收利用，力争建筑垃圾的再利用和回收率到达 30%，建筑物拆除
产生的废弃物的再利用和回收率大于40%。对于碎石类、土石方类建筑垃圾，采用地基
填埋、铺路等方式提高在利用率，力争在利用率大于50%。
施工现场生活区设置封闭式垃圾容器，施工场地生活垃圾实行袋装化，及时清运。
对建筑垃圾进行分类，并收集到现场封闭式垃圾站，集中运出。在该工程中我司要按
照“减量化、资源化和无害化”的原则采取以下措施：
固体废弃物减量化：通过合理下料技术措施，准确下料，尽量减少建筑垃圾。实
行“工完清场”等管理措施，每个工作在结束该段施工工序，在递交工序交接单前，
负责把自己工序的垃圾清理干净。
充分利用建筑垃圾废弃物的落地砂浆、混凝土等材料。
提高施工质量标准，减少建筑垃圾的产生，如提高墙、地面的施工平整度，一次
性达到找平层的要求，提高模板拼缝的质量，避免或减少漏浆。
尽量采用工厂化生产的建筑构件，减少现场切割。
8.3.1.4 固体废弃物资源化：
废旧材料的再利用：利用废弃模板来订做一些维护结构，如遮光棚、隔音板、孔
洞防护等；利用废弃的钢筋头制作楼板马登，地锚拉环等。
265铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
利用木方、木胶合板来搭设道路边的防护板和后浇带的防护板。每次教注完剩余
的混凝土用来浇注构造柱、水沟预制盖板和后浇带预制盖板或浇注专用道路。
8.3.1.5 固体废弃物分类处理：
垃圾分类处理，可回收材料中的木料、木板由胶合板厂、造纸厂回收再利用。非
存档文件纸张采用双面打印或复印，废弃纸张最终与其他纸制品一同由造纸厂回收再
利用。
废旧不可利用钢铁的回收：施工中收集的废钢材，由项目部统一处理给钢铁厂回
收再利用。办公使用可多次灌注墨盒，不能用的废弃墨盒由制造商回收再利用。
8.3.2 节材与材料资源利用施工措施
1 图纸会审时，审核节材与材料资源利用的相关内容，达到材料损耗率比定额损
耗率低于30%。
2 根据施工进度、库存情况等合理安排材料的采购、进场时间和批次、责任落实。
3 现场材料堆放有序。储存环境适宜，措施得当。保管制度健全。责任落实。
4 材料运输工具适宜，装卸方法得当，防止损坏和遗洒。根据现场平面布置情况
就近卸载，避免和减少二次搬运。
5 采取技术和管理措施提高模板、脚手架等的周转次数
6 优化安装工程的预留、预埋、管线路径等方案。
7 应就地取材，施工现场500公里以内生产的建筑材料应占总量的70%以上。
8 结构材料
1) 推广使用预拌混凝土和商品砂浆。准确计算采购数量、供应频率、施工速度等，
在施工过程中动态控制。结构工程使用散装水泥。
2) 推广使用高强钢筋和高性能混凝土，减少资源消耗。
3) 推广钢筋专业化加工和配送。
4) 优化钢筋配料和钢构件下料方案。钢筋及钢结构制作前应对下料单及样品进行
复核，无误后方可批量下料。
5) 优化钢结构制作和安装方法。大型钢结构宜采用工厂制作，现场拼装；宜采用
分段吊装、整体提升、滑移、顶升等安装方法，减少方案的措施用材量。
9 周转材料
1) 选用耐用、维护与拆卸方便的周转材料和机具。
2) 优先选用制作、安装、拆除一体化的专业队伍进行模板工程施工。
3) 模板应以节约自然资源为原则，推广使用定型钢模、钢框竹模、竹胶板。
4) 施工前应对模板工程的方案进行优化。多层、高层建筑使用可重复利用的模板
体系，模板支撑宜采用工具式支撑。
266铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
5) 现场办公和生活用房采用周转式活动房。现场围挡应最大限度利用已有围墙，
或采用装配式可重复使用围挡封闭。力争工地临房、临时围挡材料的可重复使用率达
到70%。
8.3.3节水与水资源利用施工措施
1）提高用水效率
2）施工中采用先进的节水施工工艺。
3）施工现场喷洒路面、绿化浇灌不使用市政自来水。现场搅拌用水、养护用水采取有
效地节水措施，严禁无措施浇水养护混凝土。
4）施工现场供水管网应根据用水量设计布置，管径合理、管路简捷，采取有效措施减
少管网和用水器具的漏损。
5）现场机具、设备、车辆冲洗用水设立循环用水装置。施工现场办公区、生活区的生
活用水采用节水系统和节水器具，提高节水器具配置比率。项目临时用水应使用节施
工现场建立可再利用水的收集处理系统，使水资源得到梯级循环利用。
8.3.4节能与能源利用施工措施
1能源节约教育：施工前对于所有的工人进行节能教育，树立节约能源意识，养成良好
的习惯。并在电源控制处，贴出“节约用电”、“人走灯灭”等标志，在厕所部位设
置声控感应灯达到节约用电的目的。
2制定合理施工能耗指标，提高施工能源利用率。
3优先使用国家、行业推荐的节能、高效、环保的施工设备和机具，如选用变频技术的
节能施工设备等。
4施工现场分别设定生产、生活、办公和施工设备的用电控制指标，定期进行计量、核
算、对比分析，并有预防与纠正措施。
5在施工组织设计中，合理安排施工顺序、工作面，以减少作业区域的机具数量，相邻
作业区充分利用共有的机具资源。安排施工工艺时，应优先考虑用电耗能或其他能消
耗较少的施工工艺。避免设备额定功率远大于使用功率或超负荷使用设备的现象。
6设立耗能监督小组：项目工程部设立临时用水、临时用电管理小组，除日常生活的维
护外，还负责监督过程中的使用，发现浪费水电人员、单位则予以处罚。
7选择利用效率高的能源：食堂使用液化天然气，其余均使用电能。不使用煤球等利用
率低的能源，同时也减少了大气污染。
8.3.5节地与施工用地保护施工措施
8.3.5.1临时用地指标
1）根据施工规模及现场条件等因素合理确定临时设施：临时加工厂、现场作业棚
及材料堆场、办公生活设施等的占地指标。临时设施的占地面积应按用地指标所需的
最低面积设计。
267铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
2）平面布置合理、紧凑，在满足环境、职业健康与安全及文明施工要求的前提下
尽可能减少废弃地和死角。
8.3.5.2临时用地保护
1）对深基坑施工方案进行优化，减少土方开挖和回填量，最大限度的减少对土地
的扰动，保护周边自然生态环境。
2）红线外临时占地应尽量使用荒地、废地，少占用农田和耕地。工程完工后，及
时对红线外占地恢复原地形、地貌，使施工活动对周边环境的影响降至最低。
3）利用和保护施工用地范围内原有绿色植被。对于施工周期较长的现场，按建筑
永久绿化的要求，安排场地新建绿化。
8.3.6人力资源节约与置业健康安全措施（无内容）
8.4 技术措施
8.4.1 本工程拟采取的绿色施工技术措施
8.4.1.1 环境保护
1 施工道路自动喷洒防尘装置技术
2 施工垃圾破碎与垂直运输技术
3 固体废弃物回收利用技术
4 混凝土取消温度后浇带施工技术
5 物资管理系统技术、无人机航拍技术
8.4.1.2 节材与材料资源利用
1 正式消防管道代替临时消防管道技术
2 可周转钢制路面应用技术
3 施工现场可移动式多用屏风技术
4 可周转防护栏技术
5 可周转木工加工房技术
6 工具式可周转防护棚技术
7 可周转镝灯架技术
8 模块化箱式拼装办公用房技术
9 可周转活动试验室
10 可周转定型洗漱池技术
11 装修工程型钢移动操作架
12 轮扣式脚手架支架施工技术
13 砖胎膜施工技术
14 可周转钢筋马凳
268铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
8.4.1.3 节水与水资源利用
1 管道设备无害清洗技术
2 建筑施工场地循环水洗车池.
8.4.1.4 节能与能源利用
1 现场临时变压器安装功率补偿装置
2 施工现场LED照明技术
3 施工现场临时照明声控技术
4 施工现场USB接口充电插座应用技术
第九章 智慧建筑
9.1 智慧建造实施原则
本项目采取自建和购买服务相结合的方式建立智慧建造一体化系统并建立相应的
组织机构，通过智慧建造软件，实现智能建造应用的质量闭环管理、智能建造应用的
高效生产管理、智能建造应用的线上技术管理、智能建造应用的智能安全管理、智能
建造应用的便捷劳务管理、智能建造应用的精准物资管理、智能建造应用的绿色施工
管理、智能建造应用的智慧工地数字化施工，对现场进行全方位智慧建造管理，保证
本工程智慧建造更好的实施及落地。
9.2 智慧建造实施组织体系
9.3 智慧建造技术及设备应用情况
序 集成平台 管理模块 软件、技术、设备名
适用范围
号 名称 名称 称
1 智能化施 劳务实名制管理 现场进出口
2 工信息管 人员管理 智能安全帽人员定位 普遍现场人员适用
3 理平台 人员/机械定位管理 普遍现场人员适用
269铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
可单独配置视频监控系统，也可
4 视频AI监控 将视频监控系统与智慧工地平台
安全施工 集成
5 塔吊安全监控 群塔作业或塔吊存在盲区
6 施工电梯超载识别 施工电梯
7 施工监测 无人机航拍检测 现场整体施工形象进度
智慧工地联动设备、
环境节能
8 智能水电表及环境综 现场扬尘检测、水电管理
减排
合监测
线上进度计划跟踪系
9 进度管理 现场施工进度管理
统
10 质安管理 基坑防护检测系统 基坑监测
9.4 智慧建造关键技术
9.4.1 BIM技术
通过BIM技术进行前期的施工模拟，对现场施工进行预测，发现问题及时制定相
关解决预案；
通过BIM技术进行群塔碰撞检测，提前发现塔吊布置问题，及时对相关方案进行
调整。
9.4.2 物联网技术
采用塔机监测+吊钩可视化：扩充驾驶员视野，实时监测并显示起吊重量，超重报
警，三维群塔防碰撞算法避免危险动作，数据对接智慧工地平台，实时查看，减少安
全事故风险；
现场深基坑四周围挡采用临边防护监测系统，人员靠近后，设备语音报警，远离
后解除报警；
施工人员识别人脸通过闸机，自动测温加强防疫管理；施工人员信息同步至投屏
宝显示；
门禁考勤信息自动同步到劳务管理系统，形成联动控制，准确记录在场施工人员
的信息,导出各班组考勤表，避免劳务纠纷中的大部分风险；
现场采用环境综合监测系统，扬尘噪声情况实时监测；监测数据通过智慧工地联
动设备，实现智能自动喷淋降尘；
使用智能水电表准确记录各部位各时间段用水用电情况，通过数据统计分析，控
制超量因素。
9.4.3 智能化技术
项目采用无人值守物料承重系统，进入现场司机自助完成信息录入工作，出现场
再次登记过磅完成闭环管理，节省大量管理人员跟踪验收，实现进场材料全数过磅检
查；
270铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
材料进退场所有数据留存至物料管理平台，360°抓拍车辆及人员关键信息打消供
货商的侥幸心理，节约项目施工成本。
9.4.4 移动互联网技术
设置AI智能视频监控，定时抓拍自动巡检，自动抓拍未佩戴安全帽人员；识别安
全隐患，减少安全事故风险，节约人力提高管理效率。
271铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
第十章 应急预案
10.1 应急组织体系与职责
10.1.1 应急指挥中心
1 指挥中心组成
指挥中心是项目部各类重大事故的最高指挥机构，由项目部经理、生产经理、项目总工程师、
安全总监、技术质量部、物资部、安全部、商务部、工程技术部等部门负责人组成。
2 指挥中心职责
负责应急救援的决策和指挥；
组织制定事故应急预案演习计划，并定期组织进行演习、评估和修改完善；
负责应急救援预案体系的建设和运转；
通报发布重大事故应急救援预案与处理的进展情况；
协调与外部应急力量、相关政府部门等关系；
10.1.2 通讯联络、宣传组
1 组成
通讯联络、宣传组由商务部等相关部门的员工组成。
2 职责
保证救援指挥中心的指挥信息的畅通和及时传达；
负责对外联络事宜；
负责掌握、提供相应救援组织和人员的通讯联络方式；
负责在紧急情况下通讯联络的畅通；
负责在紧急情况下的各项宣传工作；
10.1.3 应急抢险组
1 组成
应急抢险组由总工、工程部、技术质量部等部门人员组成。
2 职责
负责控制事故蔓延，抢救受伤人员；
负责应急处理，参与制订排险、抢险方案。
组织抢险人员落实排险、抢险措施。
提出并落实抢险救灾及装置、设备抢修所需的物资。
及时向指挥中心报告事故处理情况。
参与事故的调查。
10.1.4 应急消防队
1 组成
成员：配备20名经过应急消防培训的队员;应急车辆。
2 职责
272铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
根据火情，迅速正确组织灭火；
负责灭火方案的确定、灭火人员的组织、火势控制；
负责火灾现场的搜救等工作；
负责相关应急物资的保管、维护和补充；
参与事故的调查和处理；
10.1.5 安全保卫组
1 组成
安全保卫组由项目部安全部人员组成。
2 职责
执行指挥中心命令，参与制订事故排险、抢险方案，组织落实相关的紧急措施，应急车辆。
做好事故现场的警戒和保卫工作。
组织清点、疏散受灾人员、统计伤亡人数。
收集事故现场有关证据，参与事故调查处理。
10.1.6 后勤组
1 组成
后勤组由物资部人员组成。
2 职责
负责抢险物资、设备设施、防护用品及抢险救灾人员食品、生活用品及时供应；
负责受灾人员的安置和食品供应等工作；
协助疏散、安顿受灾人员；
做好伤员的现场救护、伤员转运和安抚工作；
10.2 应急响应
10.2.1 事故分级
1 大事故预案响应
重大事故由项目部按照本预案的规定启动应急救援预案，并组织项目部各方面力量处置。
2 特大事故预案响应
特大事故由项目部按照本预案的规定启动应急救援预案，组织项目部各方面力量处置的同时，
报公司、长春市人民政府、项目部应急救援指挥部门，请求上级应急救援指挥部门启动相应应急救
援预案，组织各方面力量进行处置。
10.2.2 事故调查
10.2.2.1 报告制度
1 信息接收与通报
1) 项目部应急救援组织设立24小时值班电话。
2) 突发安全事故时，事故发现人员立即报告项目经理，由项目经理向上级单位报
告。
273铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
3) 为有效开展事故救援活动，现场项目负责人应在第一时间寻求社会救援力量。
火灾：事故发现人员拨打119，向公安消防部门求援。
急救：事故发现人员拨打120。
4) 报告应包括以下内容：事故发生时间、类别、地点和相关设施；遇险人员人数；
现场联系人姓名和电话等。
5) 应急救援总指挥、副总指挥接到事故报告后，符合本预案启动条件时，立即发
出启动本预案的指令；应急值班人员接到启动应急预案命令后，立即向各应急救援小
组成员下达赶赴现场指令。
6) 接到突发安全事故指令的各应急救援小组立即赶赴事故现场进行现场抢救排险。
7) 根据事故类别及时由应急救援总指挥向事故发生地安全生产监督管理部门报告。
2 信息上报
1) 事故信息上报采取分级上报原则，最终由项目部应急救援总指挥向政府有关部
门上报。
2) 信息上报内容包括：事故发生单位情况；事故发生的时间、地点、部位以及事
故现场情况；初步掌握的人员伤亡（包括下落不明的人数）、直接经济损失等情况；
可能造成的危害以及采取的措施；事故报告单位、报告人、批准人、报告时间及联系
方式等。事故伤亡人数及直接经济损失情况发生变化的，应当及时补报。
3) 按照国家规定，在1个小时内向事故发生地安全生产监督管理部门进行报告。
3 信息传递
事故现场第一发现人员→现场项目负责人→信息外部传递
10.3 预案启动
10.3.1 施工现场突发事故发生
施工现场突发事故发生后，由项目负责人根据事故情况，确定响应级别。根据事
故级别、发展态势及预测预警结果，应急指挥机构启动，成立应急指挥中心。
应急指挥中心根据应急指挥机构各部门职责，对人员安排、应急资源调配、应急
救援、扩大应急等进行统一安排和部署。
10.3.2 应急资源调配
项目部可以就近使用事故点周围的固定式应急救援设施，同时，立即通知应急设
备和物资管理人员做好应急救援设备和物资的供应，安排取用应急救援设备和物资，
尽快消除事故。
10.3.3 应急救援
项目部在应急办指挥下，根据职责，根据事故发生的部位和原因，做好安全防护
后，有针对性的进行应急救援。同时，根据事态发展情况，各小组相互配合，相互支
274铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
持，千方百计做好应急处置。
10.3.4 扩大应急
1 预计可能发生或已经发生一级（项目部级）事故时，仅依靠项目部现有应急资
源难以实施有效处置，项目部应急总指挥报请上级部门或政府部门予以支援，进行扩
大应急。
2 项目部应积极组织所有应急单位、人员进行应急救援，并在政府应急队伍到达
后，在政府统一指挥下，配合专业应急队伍开展各项应急救援工作。
10.3.5 处置措施
事故处置优先原则：第一保护人员，第二保护环境，第三保护财产，第四保证生
产。
事故处置基本要求：针对发生的事故风险、事故危害程度和影响范围，应急救援
（抢险抢修）过程中要更加既定预案及演练方案和现场实际情况进行处置措施的落实，
救援人员应熟悉现场状况，了解发生事故的物料性质以及发生事故设备内温度、压力
等情况，佩戴好个人防护用品，选取正确
10.4 应急终止
对事故现场经过应急救援预案实施后，引起事故的危险源得到有效控制、消除；
环境符合有关标准所有现场人员均得到清点无误；不存在其它影响应急救援预案终止
的因素；现场应急总指挥下达应急结束命令。应急救援预案实施终止后，应采取有效
措施防止事故扩大，保护事故现场和物证。
对应急救援预案实施的全过程，应认真科学地做出总结，完善应急救援预案中的
不足和缺陷，为今后的预案建立、制订、修改提供经验和完善的依据。
应急结束后，将事故处置情况上报；向事故调查处理小组移交所需有关情况及文
件；写出事故应急工作总结报告。
10.4.1 事故情况上报事项
1 发生事故工程基本情况；
2 事故发生经过和事故救援情况；
3 事故造成的人员伤亡和直接经济损失；
4 事故发生的原因和事故性质；
5 事故责任的认定以及对事故责任者的处理建议；
6 事故防范和整改措施。
10.4.2 需向事故调查处理小组移交的相关事项
1 事故报告人情况；
275铁岭城市供水工程（一期）EPC总承包项目 施工组织设计
2 事故发生前和救援过程中有关的影像资料；
3 事故初步上报情况及报告内容。
10.5 后期处置
经事故调查报告批复后，应根据事故调查报告对事故责任人进行处理和落实事故防范措施；由
事故发生单位进行生产秩序恢复前的污染物处理、必要设备设施的检修、人员情绪的安抚，并经安
全生产监督管理部门检查合格后方可恢复施工。项目部应急救援指挥部组织开展抢险过程应急能力
评估和应急预案的修订工作。
由项目部安全部、综合办公室成立善后处理组依据国家有关规定，做好伤亡人员善后赔偿工作。
10.6 宣传培训与演练
10.6.1 应急人员的培训
根据计划，定期对应急救援人员进行基础培训、专业培训、战术培训，使其掌握自身安全防护
措施和救护方法。建立定期的强化培训制度，并进行考核。
专项预案应明确培训对象、培训内容、培训方式、培训周期。
10.6.2 公众宣传教育
根据计划，定期对员工进行日常安全教育，使他们掌握可能发生的事故的性质和特性，掌握必
要的应急救援知识和技能，了解预先指定的主要和备用疏散路线，了解各种警报的含义和应急工作
的有关要求等等。专项应急救援预案要明确教育对象、教育内容、教育方式。
10.6.3 预案演习
项目部制定相应的演习计划，定期进行演练，使应急人员更清晰地明确各自的职责和工作程序
提高协同作战的能力，保证应急救援工作的协调、有效、迅速地开展，找出应急救援工作中存在的
不足和问题。
明确演习的周期、范围，检验各类重大事故的应急救援组织的执行任务的能力。同时，要对演
习的结果进行分析评价，对演习中暴露的问题和不足及时进行解决。
276
