OpenCV开发教程之模版匹配

模板匹配是 OpenCV 中一种基础且直观的区域定位方法。它不需要提取特征点或训练分类器，只需提供一张模板图像，就可以在源图像里找到与之最相似的区域。下面从原理、核心函数、代码示例到常见问题，逐步展开。

1. 核心思想

将模板图像 TT 在源图像 II 上逐像素滑动，每滑动到一个位置，就计算一次相似度（匹配值）。最终得到一个匹配结果图RR，每个像素值代表以该点为左上角、大小与模板相同的子图与模板的相似程度。通过寻找 RR 中的极值点（最大值或最小值），就能定位到最佳匹配区域。

2. 核心函数

`cv2.matchTemplate()`

result = cv2.matchTemplate(image, templ, method, mask=None)

image：源图像（8位灰度或彩色）。

templ：模板图像，大小不能超过源图像。

method：匹配方法，决定了相似度如何计算。常用以下6种：

方法标识符 (OpenCV)	公式逻辑	最佳值是
`cv2.TM_SQDIFF`	平方差	最小值
`cv2.TM_SQDIFF_NORMED`	归一化平方差	最小值（越接近0越好）
`cv2.TM_CCORR`	相关性	最大值
`cv2.TM_CCORR_NORMED`	归一化相关性	最大值（越接近1越好）
`cv2.TM_CCOEFF`	相关系数	最大值
`cv2.TM_CCOEFF_NORMED`	归一化相关系数	最大值（越接近1越好）

归一化方法（后缀 _NORMED）对光照变化更鲁棒，推荐优先使用。对于 _SQDIFF 系列，完全匹配时理论值为 0，因此要找最小值；其余方法找最大值。

`cv2.minMaxLoc()`

minVal, maxVal, minLoc, maxLoc = cv2.minMaxLoc(result)

如果使用的是 TM_SQDIFF 或 TM_SQDIFF_NORMED，最佳位置是 minLoc；

否则最佳位置是 maxLoc。

这样得到的 maxLoc / minLoc 就是模板左上角在源图像中的坐标。

3. 代码示例#模版匹配示例代码

import cv2

img = cv2.imread('./images/face.png', 0) #0表示灰度图template = cv2.imread('./images/facet.png', 0)res = cv2.matchTemplate(img, template, cv2.TM_SQDIFF)print(img.shape)print(template.shape)print(res.shape)min_val, max_val, min_loc, max_loc = cv2.minMaxLoc(res)print(min_val,max_val)print(min_loc, max_loc)#画出匹配到的位置cv2.rectangle(img, min_loc, (min_loc[0] + template.shape[1], min_loc[1] + template.shape[0]), (255, 0, 0), 2)cv2.imshow('img', img)cv2.waitKey(0)cv2.destroyAllWindows()

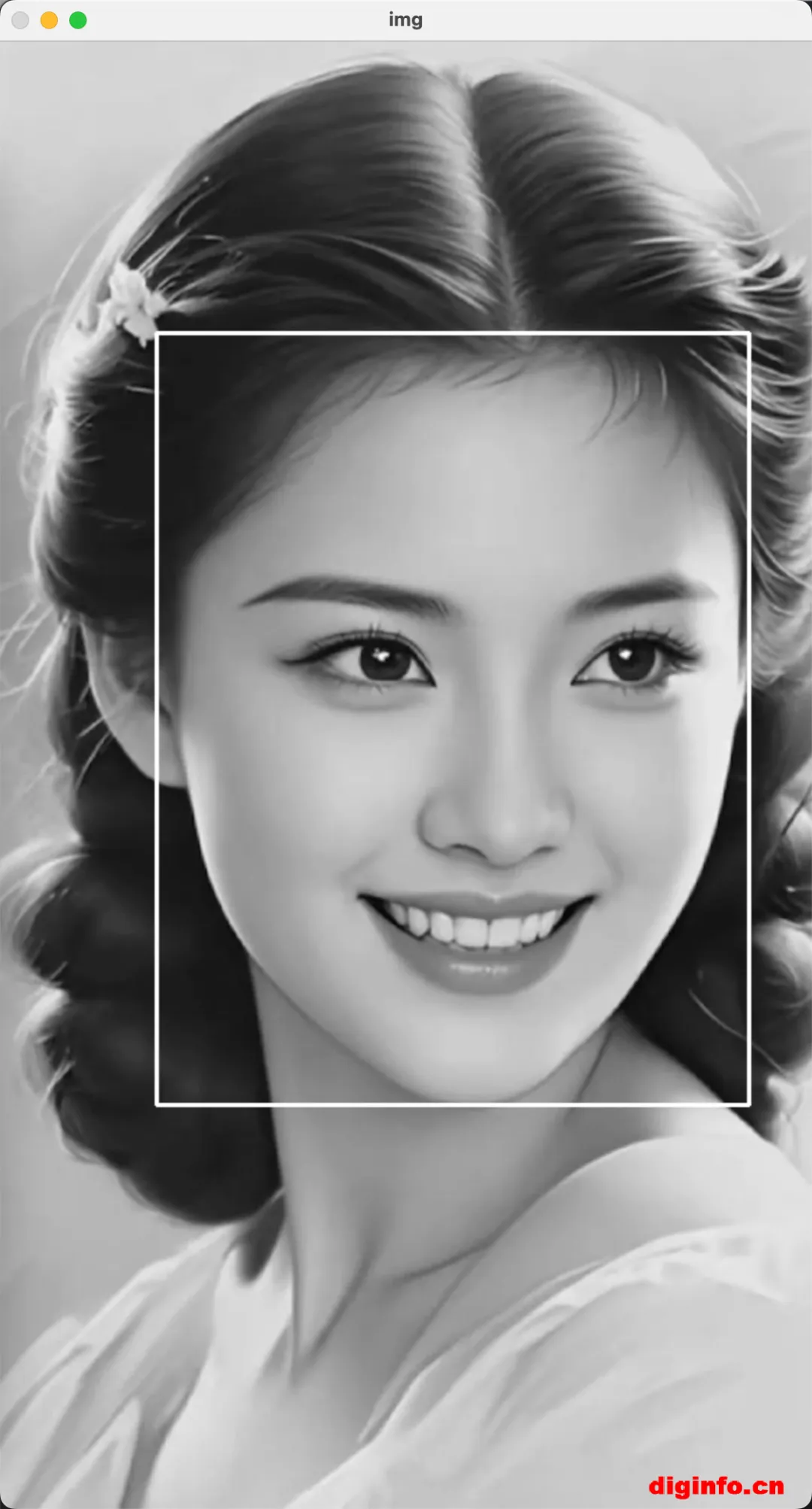

展示效果图如下：

4. 多目标匹配

如果图中有多个相同物体，仅一次 minMaxLoc 拿不到全部位置。可以设定一个阈值，把所有置信度超过该阈值的区域都标记出来：

threshold = 0.8locations = np.where(result >= threshold) # 得到所有满足阈值的点坐标# locations 是 (y数组, x数组) 的元组

for pt in zip(*locations[::-1]): # pt = (x, y) cv2.rectangle(img, pt, (pt[0]+w, pt[1]+h), 255, 2)

注意：这样会在同一物体周围产生多个重叠矩形，因为阈值范围内的邻近像素都会满足条件。通常需要非极大值抑制或按一定步长筛选。

5. 多尺度模板匹配

模板匹配本身不具备旋转和尺度不变性。如果目标的尺寸和模板不同，匹配效果会很差。一个经典的补救措施是多尺度匹配：不断缩放模板（或图像），逐一匹配，取最佳结果：

scales = np.linspace(0.8, 1.2, 20) # 尺寸变化范围best_match = None

for scale in scales: resized = cv2.resize(template, None, fx=scale, fy=scale) if resized.shape[0] > img.shape[0] or resized.shape[1] > img.shape[1]: continue result = cv2.matchTemplate(img, resized, cv2.TM_CCOEFF_NORMED) _, max_val, _, max_loc = cv2.minMaxLoc(result) if best_match is None or max_val > best_match[0]: best_match = (max_val, max_loc, scale, resized.shape)

# 画出最佳尺度的结果_, loc, best_scale, (h, w) = best_matchcv2.rectangle(img, loc, (loc[0]+w, loc[1]+h), 255, 2)

若要同时处理旋转，则可在不同旋转角度下重复上述过程，计算量会显著增加。当需要同时处理尺度、旋转变化时，更推荐使用特征匹配（如 SIFT + FLANN）。

6. 注意事项与 FAQ

问题	解答
模板可以比源图大吗？	不可以，会导致报错。
光照变化怎么办？	使用归一化方法（`_NORMED`）可一定抵抗亮度变化；若光照极不均匀，可先做直方图均衡化。
匹配很慢怎么办？	模板与图像越大越慢。可先缩小图像进行粗匹配，再在局部放大精细定位。
彩色图像匹配	`matchTemplate` 也支持三通道图，计算是按通道分开算再相加。
结果没有峰值	可能模板与场景内容差异太大，或方法选择不当，可换用 `CCOEFF_NORMED` 并可视化 `result` 热力图排查。
如何应对轻微旋转？	纯模板匹配不行，需配合金字塔搜索或直接使用特征匹配。

7. 应用场景

模板匹配因其无需训练、实现简单，常用于：

工业视觉中固定位姿的缺陷检测、零件定位；

屏幕截图的 UI 元素定位（自动化测试）；

简单计数或存在性检查（已知目标形态和方向一致）；

配合几何约束，作为初始位置提供给更精确的算法。

8. 总结

cv2.matchTemplate() 是 OpenCV 中的平移滑窗相似度计算器；

选择 CCOEFF_NORMED 等归一化方法可提高鲁棒性；

通过 minMaxLoc 提取最佳位置（注意最小/最大值的对应关系）；

多目标和多尺度匹配可通过阈值筛选和缩放循环轻松实现；

模板匹配不处理旋转和剧烈尺度变化，遇到这些需求建议升级到特征匹配。
