夜雨聆风2024年1月，Synopsys宣布以350亿美元收购Ansys（2025年7月获中国有条件批准），创下EDA行业史上最大并购。你手里的每一颗芯片——iPhone、英伟达GPU、手机SoC——设计它们所用的软件几乎全由三家美国公司掌控。它们被称为"芯片之母"。
1
技术定义：从胶带到代码的芯片设计革命

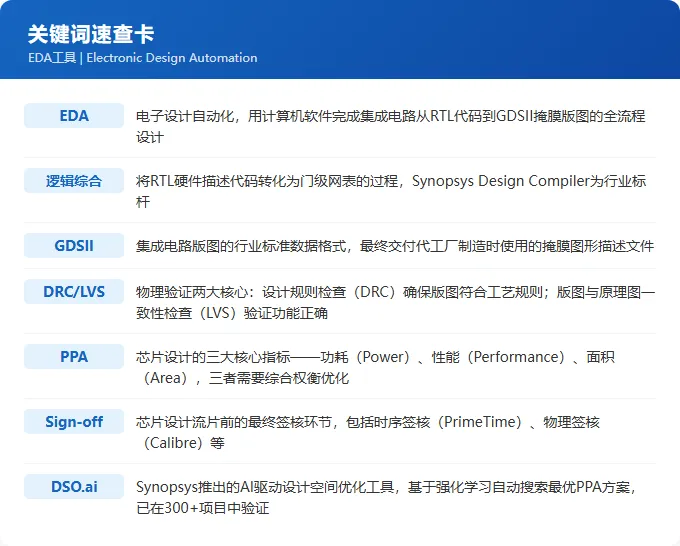

EDA（Electronic Design Automation）是用计算机软件完成集成电路设计、仿真、验证和物理实现的全套技术体系。一颗现代7nm芯片需要超过100种EDA工具协同工作，每一步都离不开它们。
在EDA诞生前，工程师用铅笔在薄膜上手工画版图，Intel 4004（1971年）仅2300个晶体管。如今一颗3nm芯片超500亿个晶体管——手工一刻都不可能。
2
基本原理：代码→图纸→工厂，三次翻译
EDA可以理解为三次"翻译"。
从代码到电路：工程师用SystemVerilog描述芯片"要做什么"，EDA工具代劳将其翻译成基本门级电路网表。如同建筑师画概念图→结构工程师算配筋。
从电路到版图：再把这张电路图翻译成精确的物理坐标——每个晶体管放在芯片的什么位置、导线怎么走。几百亿个单元的布局布线，由算法自动完成，人力无法企及。
从版图到制造：最后检查版图是否符合代工厂的制造规则（线不能太细、间距不能太窄），确认无误后交付GDSII数据去流片。全程在3nm节点通常需要18—24个月。
3

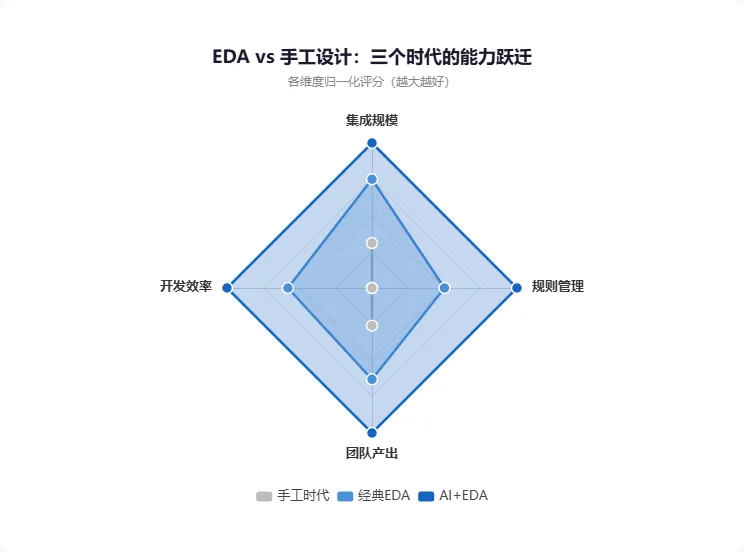

核心优势：效率、精度与复杂度的三重碾压
与手工设计相比，EDA将芯片设计效率提升了三个数量级。1980年代一个百万门芯片需数百人团队工作2年；2024年Blackwell GPU（2080亿晶体管）的设计周期压缩至约12个月。Synopsys DSO.ai平均PPA提升15%、收敛时间缩短3—10倍。
4
主要挑战：验证黑洞、物理极限与数据孤岛
验证是最大的时间黑洞。 芯片规模每2年翻倍，但验证速度每年只提升约20%——效率缺口持续扩大。一个百亿门SoC需数万亿次仿真测试，纯软件跑完的时间足够发射一次火星探测器。硬件加速器能解，但月租高达数十万美元，只有巨头用得起。
物理极限逼近，电子不"听话"了。 当晶体管缩小到几纳米，量子效应开始干扰——电子会"隧穿"不该去的地方，导线之间的信号串扰越来越严重。设计师不光要操心电路逻辑对不对，还得操心电子会不会跑错路。EDA的精度要求从"大致不错"变成了"分毫不差"。
数据孤岛，AI模型的隐形天花板。 训练AI需要海量高质量设计数据，但芯片公司视版图为最高商业机密，绝不共享。结果AI模型在N5工艺上表现良好，换到N3E就性能大跌。
5
全球竞赛：美国领跑、欧洲卡位、中国追赶
美国绝对领先。Synopsys和Cadence联手构建了不可替代的生态：芯片设计师大学期间就用这些工具，代工厂的工艺数据只为它们优化，台积电3nm的物理验证规则只有Cadence Calibre和Synopsys IC Validator能准确解析。这就像手机操作系统——你可以做更好的应用商店，但撼动不了iOS和Android的生态地位。
欧洲卡位关键节点。Siemens EDA份额仅约13%，但靠Calibre物理验证和Tessent可测试性设计这两张王牌站稳脚跟。它不追求全流程，而在芯片必经的验证环节做到无可替代——每一部芯片都离不开它的验证节点。
中国奋力追赶，但差距不在技术，而在工艺接口。华大九天2025年营收13.25亿元（不到Synopsys的1/50），模拟IC EDA已覆盖28nm，可一旦跨入7nm以下先进制程，就面临一道"隐形天花板"——代工厂的工艺数据不对外开放，国产工具拿不到精确的物理模型。不是做不出好EDA，是做完之后没有数据可以校准。国产替代的成败，不取决于融了多少钱，而取决于国内先进制程何时成熟。
6

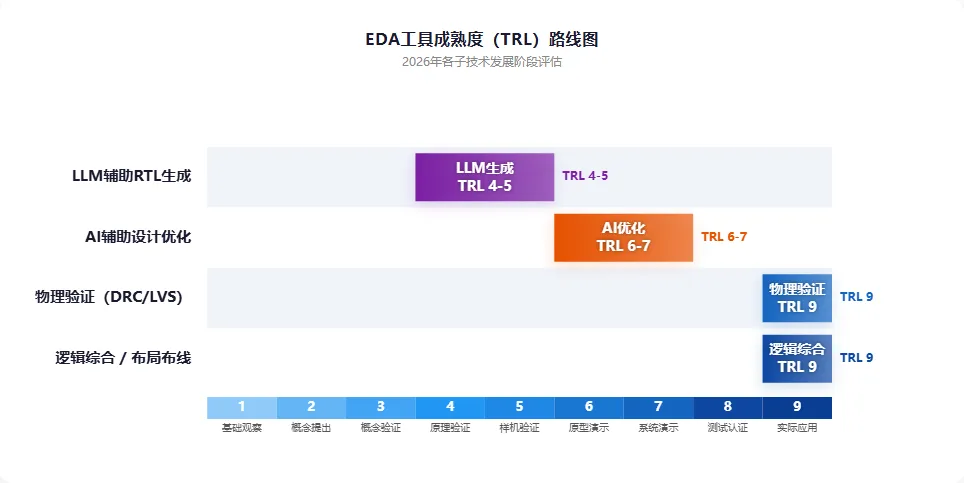

商业化进展：TRL 9的传统底座，TRL 6的AI新军
传统EDA已是TRL 9全商业化产品，全球市场规模约165—192亿美元（2025年），三巨头控制约75—80%份额。AI辅助EDA处于TRL 6—7：Synopsys 2025年推出AI Copilot将生成式AI嵌入全流程；DSO.ai部署率仍约15%。LLM辅助RTL生成正确率约40—70%。全AI自主设计的芯片预计2028—2030年出现。
7
结语：芯片之母的拐点时刻
EDA走过了从手工胶带到AI自主设计的六十年。它的故事不是"替代芯片设计师"，而是让设计师驾驭人类大脑无法想象的复杂度。竞争焦点正从"工具性能"转向AI原生能力——谁让训练数据在合规前提下流动起来，谁就拿到了下一代芯片设计的钥匙。
