🤖 AI 绘制 PlantUML 的优势深度解析

文章结束附有PlantUML skill链接！！！

引言

PlantUML 作为一种基于文本的 UML 绘图语言，凭借其简洁的语法和强大的图表表达能力，已经成为软件工程师、系统架构师和技术写作者的重要工具。然而，手写 PlantUML 常常面临语法记忆负担、布局调试耗时、跨图一致性难维护等痛点。近年来，随着大语言模型（LLM）的快速发展，AI 辅助绘制 PlantUML 正在彻底改变这一工作方式。本文将从多个维度深入剖析 AI 画 PlantUML 的核心优势。

一、门槛降低：让非专业人士也能快速产出专业图表

传统 PlantUML 学习曲线较陡——用户需要记忆序列图的 :Actor 语法、类图的 <|-- 继承符号、状态图的 [*] 开始结束状态等细节。一个括号写错就可能导致整张图无法渲染。

AI 的介入彻底消解了这一障碍。用户只需要用自然语言描述需求，例如"画出用户登录系统的时序图，包含前端、网关、认证服务三个组件"，AI 就能生成完整且正确的 PlantUML 代码。这意味着：

• 产品经理
  可以独立绘制架构图，无需依赖工程师
• 技术文档作者
  可以在写作过程中即时生成配图
• 学生
  可以快速验证自己对系统设计的理解

AI 相当于一位随时可用的 PlantUML 专家，大幅压缩了从"想法"到"可展示图表"的转化路径。

二、效率飞跃：从分钟级到秒级的图生成

手动编写复杂的 PlantUML 是一项耗时工作。以一个典型的微服务架构图为例，涉及十几二十个组件、分层边界、协议标注，手写可能需要 10-15 分钟，期间还需反复调整以获得理想的布局。

而 AI 可以在 几秒钟内 完成同样的任务。如果初始结果不够理想，用户只需用自然语言反馈调整需求（如"把数据库移到右边"“增加异常流程”），AI 立即生成新版本，整个迭代周期从分钟级压缩到秒级。

三、一致性与规范遵循：内置团队标准

在企业环境中，图表的一致性至关重要——统一的箭头样式、配色方案、命名规范能让架构图更易读，也让评审流程更顺畅。

AI 可以被训练或提示为遵循特定团队的绘图规范。例如：

• 强制使用统一的颜色主题（如安全相关组件用红色边框）
• 遵循既定的命名空间前缀（如 svc_、db_）
• 统一箭头含义（虚线箭头表示异步调用，实线表示同步）

只需在 prompt 中注明团队规范，AI 就能在生成的每张图中保持一致，无需人工逐一检查。

四、多图联动：批量生成与一致性维护

大型项目中，一张架构图往往需要多个关联视图：系统上下文图、组件图、部署图、序列图……它们之间共享大量相同的参与者和服务名称。

AI 的优势在于可以基于同一套上下文信息，批量生成多种类型且互相一致的图表。例如，给 AI 一个系统概述，它能同时产出：

• 系统上下文图（C4 Model Level 1）
• 容器图（C4 Model Level 2）
• 关键业务序列图
• 数据模型 ER 图

所有这些图表中，参与者名称、边界划分、数据流方向都会自动保持一致，大幅减少手动维护多图时的疏漏。

五、快速原型与探索

系统设计早期需要快速探索和迭代。传统方式下，工程师往往先画 PPT 或白板图，后期再转化为正式 UML 图。这个转化过程本身就是一个冗余步骤。

AI 辅助下，可以先用自然语言描述一个设计思路，AI 生成 PlantUML，直接用于：

• 技术评审讨论（可以实时修改）
• 文档初稿插入
• RFC / ADR（架构决策记录）的配图

PlantUML 文本还可以直接纳入 Git 仓库进行版本管理，和代码一起 code review，保证图和实现永远同步。

六、错误恢复与自我修正

手写 PlantUML 时，语法错误只能靠经验和渲染结果来排查，错误信息有时并不直观。AI 生成的代码正确率高得多，而且当用户发现渲染结果不符合预期时，可以直接描述问题（如"箭头方向反了"“缺少返回箭头”），AI 会理解上下文并修正。

这种对话式的修正模式比传统调试语法要自然得多，符合人类思考直觉。

七、生成质量与美学提升

PlantUML 虽然功能强大，但默认渲染效果偏"工程风"，不够美观。AI 可以在生成时：

• 选择更合理的节点布局（减少交叉线条）
• 添加适当的颜色和样式分组提升可读性
• 在复杂图中插入分组（skinparam）让视觉层次更清晰

结果是不需要手动调整 skinparam，AI 生成的图本身就具备较好的视觉质量。

八、与文档工作流的无缝集成

PlantUML 的文本本质让它非常适合嵌入 Markdown 文档、工作流自动化和 CI/CD 流水线。AI 的加入让这一优势更加突出：

• 文档即代码
  ：PlantUML 随 Markdown 文件一起管理，AI 负责维护图表代码
• 自动化渲染
  ：CI 每次提交自动渲染检查，保证文档中的图始终可用
• 即时更新
  ：代码变更后，描述变更意图给 AI，即可生成更新后的图

这种集成方式让图表从"一次性静态资源"变成"可版本控制、可自动化检验的可维护资产"。

九、教育与学习价值

对于正在学习 UML 和系统设计的学生或从业者，AI 绘图还具备独特的学习价值。当 AI 生成一张图时，用户可以看到"自然语言描述 → 标准化图表语言"的转化过程，这本身就是一个加深理解的过程。

你可以让 AI 生成一张图，然后要求它解释每一行代码的含义——AI 实际上成了一个免费的一对一辅导老师，帮助你快速掌握 PlantUML 语法和 UML 设计思想。

典型工作流示例

以下流程展示了 AI 辅助 PlantUML 绘图的核心路径：

1. 用户
   用自然语言描述图表需求
2. AI
   理解语义并生成符合规范的 PlantUML 代码
3. 代码
   提交到仓库，由 PlantUML 渲染器生成 PNG/SVG
4. 图表
   嵌入文档或幻灯片，供评审和读者查看

整个过程中，语法记忆负担、布局调试耗时显著下降，跨图一致性大幅提升。

AI 生成各类图表实战

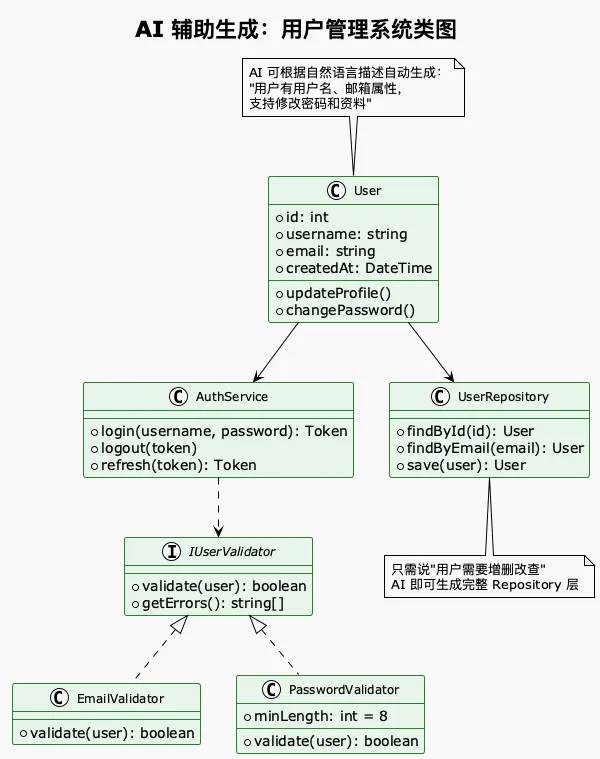

类图（Class Diagram）

只需描述"用户系统包含 User、AuthService、UserRepository，支持验证器接口"，AI 自动生成完整类结构，包含继承、实现关系。

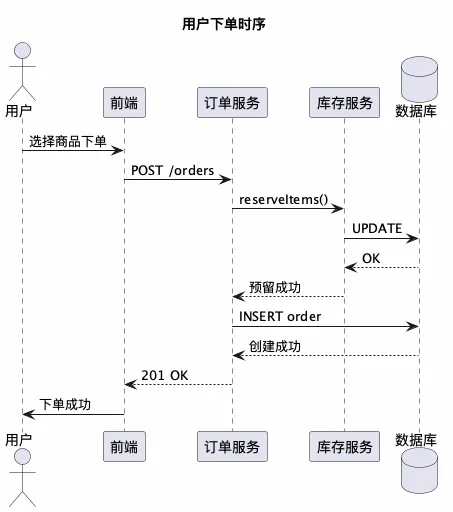

时序图（Sequence Diagram）

描述"用户下单，库存服务扣减，成功后返回订单号"，AI 自动生成完整调用链，包括服务间交互和数据持久化。

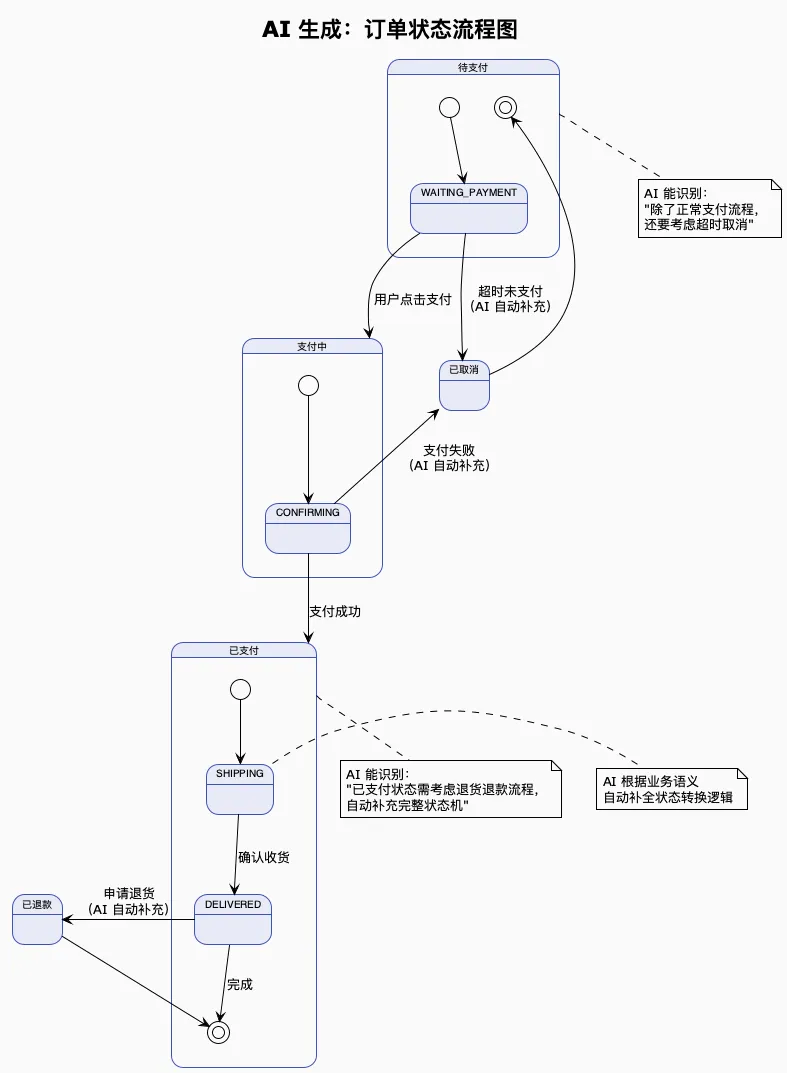

状态图（State Diagram）

描述"订单有待支付、已支付、已取消、已退款状态，含超时取消和退货场景"，AI 自动补全完整状态机，包括所有转换条件和异常路径。

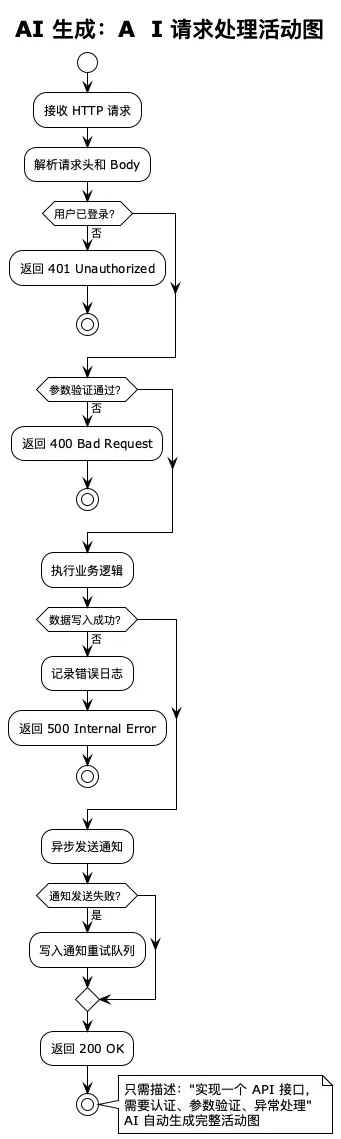

活动图（Activity Diagram）

描述"实现一个 API 接口，需要认证、参数验证、异常处理、异步通知"，AI 自动生成完整业务流程图，含所有分支和错误处理路径。

结语

AI 辅助绘制 PlantUML，本质上是将"图表构思"的认知负荷和"语法实现"的执行负担分离——用户专注在"想表达什么"，AI 负责"如何准确表达"。从效率提升、门槛降低、一致性保障到教育赋能，AI 正在让 PlantUML 从一个专业工具变成一个人人都能高效使用的通用表达手段。

可以预见，随着 AI 能力的持续进化，PlantUML 的使用场景将进一步扩展，从技术文档延伸到产品设计、业务流程、知识管理等多个领域，而"用自然语言画图"将成为继"用自然语言编程"之后又一重要趋势。

skill链接

https://clawhub.ai/jiafeimao-gjf/plantuml-render
