（进度控制）第三章第二节 网络图的绘制
一、单选题
1.双代号网络图绘制时，应尽量避免网络图中工作箭线的交叉。当交叉不可避免时，可以采用（ ）处理。
A.母线法
B.S曲线法
C.过桥法
D.搭接法
2.工程网络图的绘制原则，错误的是（ ）。
A.单代号网络图的绘制比双代号网络图的绘制容易
B.网络图中所有节点都必须有编号
C.双代号网络图中的节点可以用矩形表示
D.单代号网络图中的节点可以用圆圈或矩形表示
3.下列说法中，在双代号网络图中可以出现的是（ ）。
A.循环回路
B.交叉箭线
C.没有箭头节点的箭线
D.没有箭尾节点的箭线
4.某双代号网络图有A、B、C、D、E五项工作，其中A、B完成后D开始，B、C完成后E开始，能够正确表达上述逻辑
关系的图形是（ ）。
A.图1
B.图2
C.图3
D.图4
二、多选题
5.下列关于单代号网络图的说法中，叙述正确的有（ ）。
A.当网络图中有多项开始工作时，应增设一项虚拟的工作S
B.当网络图中有多项结束工作时，应增设一项虚拟的工作F
C.单代号网络图中，有必要时需增加虚拟起点节点和终点节点
D.绘制单代号网络图比绘制双代号网络图困难得多
E.单代号网络图中的节点只能用圆圈表示

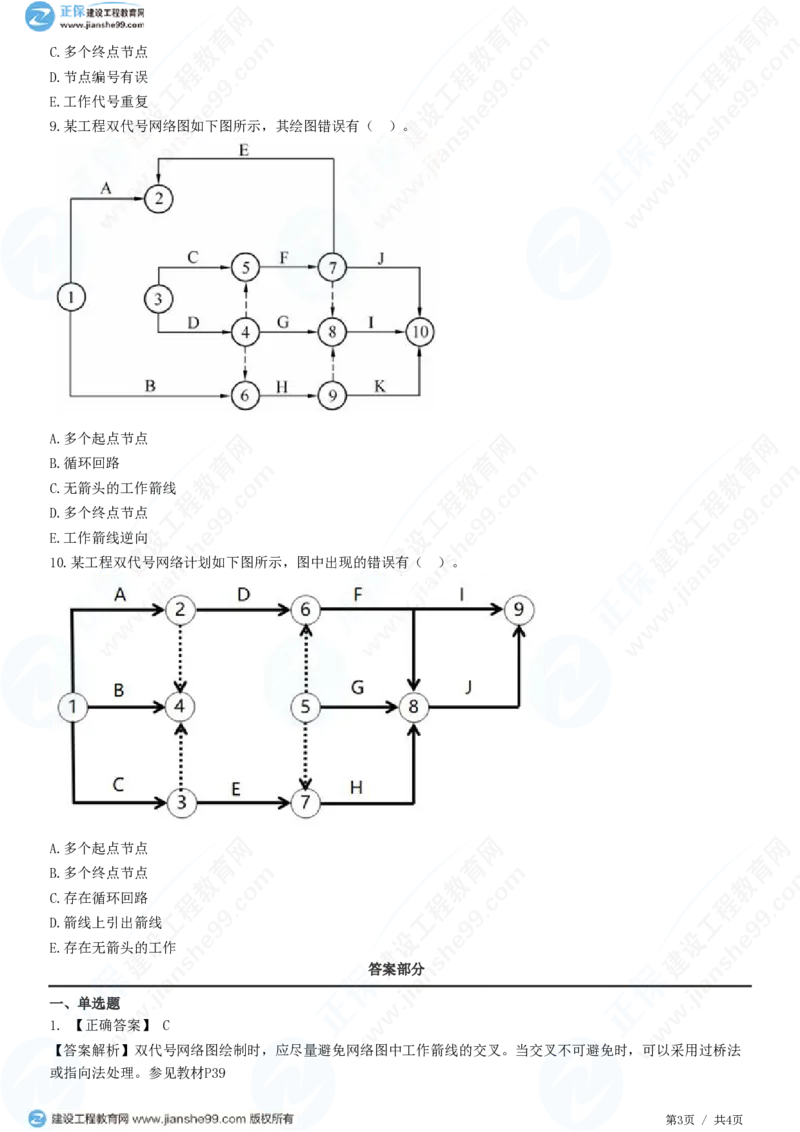

6.某分部工程中各项工作间逻辑关系见下表，相应的双代号网络计划如下图所示，图中错误有（ ）。
工作提供A最新高B端VIP课C 程+精D准押题E：一建、F 二建、G 咨询、H 监理、I 造价、J
环评、经济师、安全、房估、消防/等 QQ/VX:2069910086
第1页 / 共4页紧后工
C F.G H H H、I、J H、I、J I、J - - -
作
A.多个终点节点
B.多个起点节点
C.工作代号重复
D.不符合给定逻辑关系
E.节点编号有误
7.某分部工程双代号网络计划如下图所示，图中的错误有（ ）。
A.工作代号重复
B.节点编号有误
C.多个起点节点
D.多个终点节点
E.存在循环回路

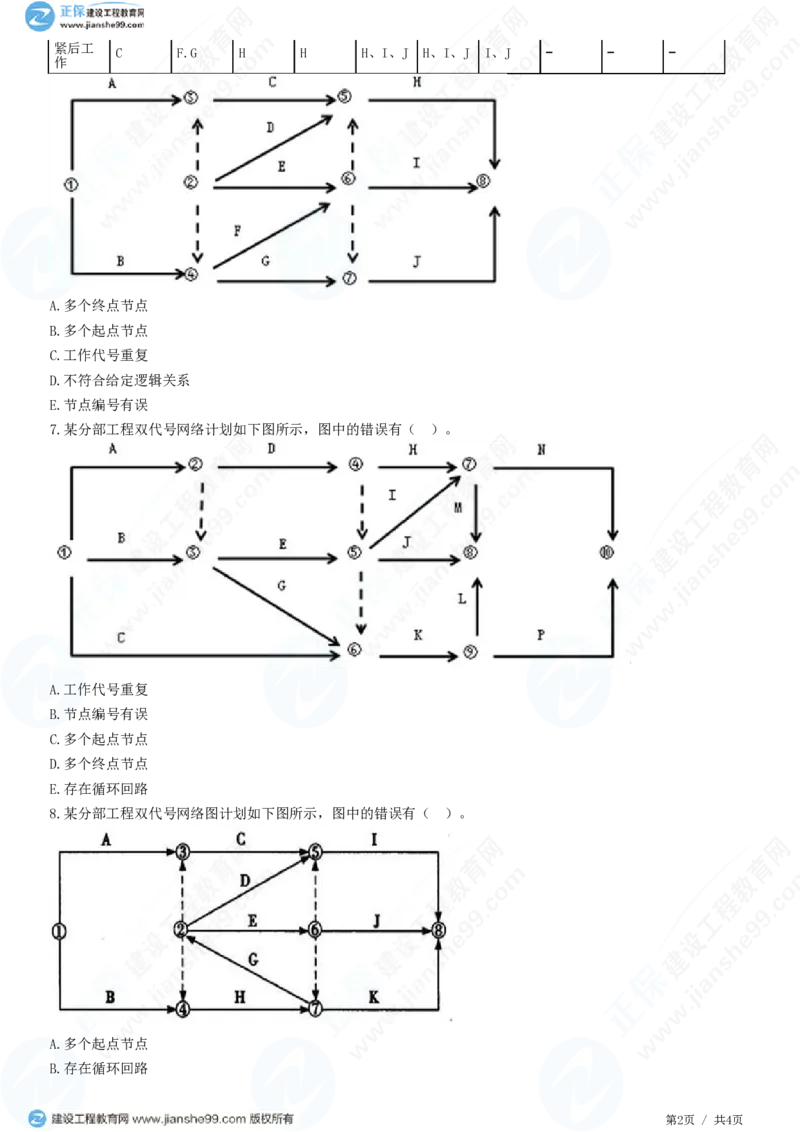

8.某分部工程双代号网络图计划如下图所示，图中的错误有（ ）。
A.多个起点节点
B.存在循环回路
第2页 / 共4页C.多个终点节点
D.节点编号有误
E.工作代号重复
9.某工程双代号网络图如下图所示，其绘图错误有（ ）。
A.多个起点节点
B.循环回路
C.无箭头的工作箭线
D.多个终点节点
E.工作箭线逆向
10.某工程双代号网络计划如下图所示，图中出现的错误有（ ）。
A.多个起点节点
B.多个终点节点
C.存在循环回路
D.箭线上引出箭线
E.存在无箭头的工作
答案部分
一、单选题
1. 【正确答案】 C
【答案解析】双代号网络图绘制时，应尽量避免网络图中工作箭线的交叉。当交叉不可避免时，可以采用过桥法
或指向法处理。参见教材P39
第3页 / 共4页2. 【正确答案】 C
【答案解析】选项C错误，正确描述为在绘制双代号网络图时，节点都用圆点表示，单代号可以用圆圈或矩形表
示。参见教材P43。
3. 【正确答案】 B
【答案解析】在绘制双代号网络图时，应该遵循以下基本规则：（1）网络图必须按照已定逻辑关系绘制。（2）
网络图中严禁出现从一个节点出发，顺箭头方向又回到原出发点的循环回路。（3）网络图中的箭线（包括虚箭
线，以下同）应保持自左向右的方向，不应出现箭头指向左方的水平箭线和箭头偏向左方的斜向箭线。（4）网络
图中严禁出现双向箭头和无箭头的连线。（5）网络图中严禁出现没有箭尾节点的箭线和没有箭头节点的箭线。
（6）严禁在箭线上引入或引出箭线。（7）应尽量避免网络图中工作箭线的交叉。当交叉不可避免时，可以采用
过桥法或指向法处理。参见教材P37。
4. 【正确答案】 D
【答案解析】选项A，图1中③④之间没有工作，虚线表示。选项BC，图2和图3中没有表达AB完成后开始D的逻辑关
系。参见教材P40。
二、多选题
5. 【正确答案】 ABC
【答案解析】绘制单代号网络图比绘制双代号网络图容易得多。绘制双代号网络图时，节点都用圆圈表示，单代
号可以用圆圈和矩形表示。参见教材P43。
6. 【正确答案】 BDE
【答案解析】1、2均为起点节点。G的紧后仅有J，不符合给定逻辑关系。节点6、5指向，节点编号错误。参见教
材P37。
7. 【正确答案】 BD
【答案解析】节点8、9指向，节点编号错误。节点8、10均为终点，存在多个终点节点。参见教材P37。
8. 【正确答案】 ABD
【答案解析】选项A正确，节点①②均为起点，存在多个起点节点；选项B正确，节点②⑥⑦与②④⑦之间存在循
环回路；选项D正确，节点⑦→②和⑥→⑤指向有误，节点编号错误。参见教材P37。
9. 【正确答案】 ADE
【答案解析】选项A，节点1、3为不同的起点节点；选项E，工作2-7为工作箭线逆向。参见教材P38。
10. 【正确答案】 ABD
【答案解析】选项A，节点①、⑤都是起点节点；选项B，节点④、⑨都是终点节点；选项D，箭线⑥-⑨引出了指
向节点⑧的箭头。参见教材P39。
