经过几个月的辛苦努力,一个Cadence项目终于完成了,文件要发给客户的工程师检查,却发现客户没有购买Cadence软件。客户购买的是Mentor公司Xpedition软件,需要把Allegor转成Xpedition的 PCB文件

作为一名EDA设计工程师,你是否遇到过这样的需求:客户要求提供Xpedition格式的PCB文件,而你的设计是在Allegro中完成的?别担心,这两种主流PCB设计工具之间是可以通过中间格式进行转换的。今天,我就为大家详细讲解Allegro转Xpedition的完整流程。

我电脑安装的两种EDA软件的版本如下:

1. Cadence Allegro  17.4

2. Xpedition V2.7

1

  找到和加载SKILL文件

Allegro的PCB文件无法直接导入到Xpedition去,网上看到很多是通过ODB++文件转的,但Allegro中设置的一些等长、等差之类的规则和铜箔都会丢失掉。如果单独Review还可以,但远没有达到可以作为设计文件使用的目的。

其实,Mentor公司提供了转换的SKILL文件,使用这些SKILL就可以将Allegro的PCB文件转换成Xpedition能识别的hkp文件。

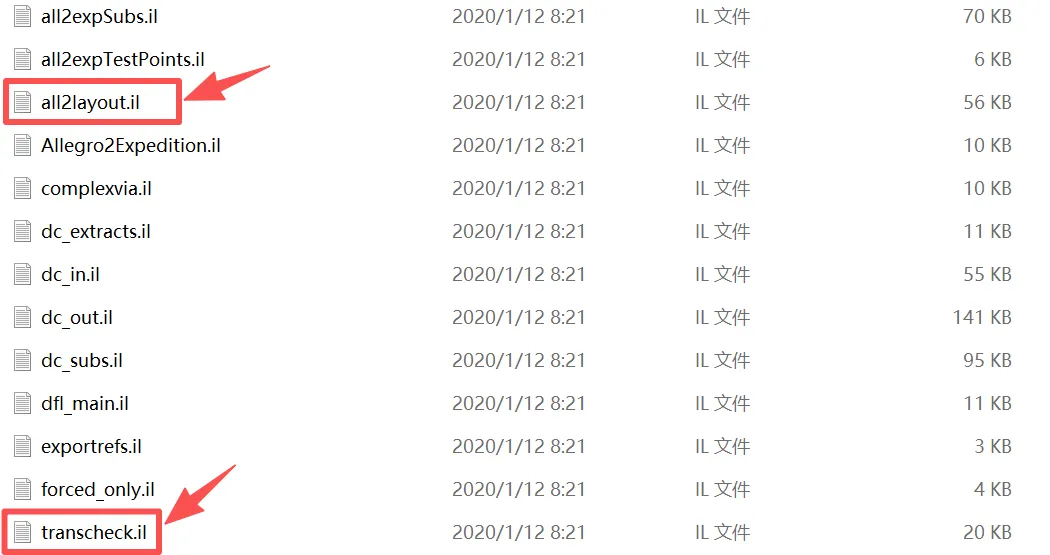

我的电脑中,这些SKILL文件的放置地址为:C:\MentorGraphics\EEVX.2.7\SDD

_HOME\translators\skill_scripts,这里需要用到“all2layout.il”和“transcheck.il"

这两个SKILL。

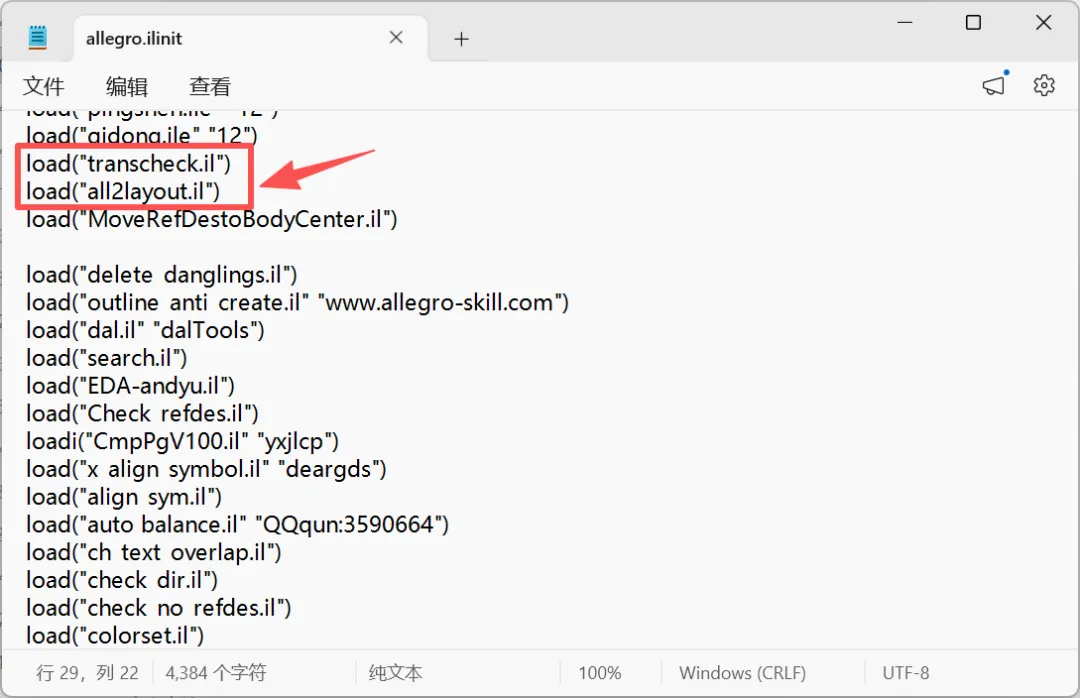

把这两个SKILL复制到SKILL的文件夹下,打开allegro.ilinit文件,把这两个SKILL文件加载进来,如下图所示,这两个SKILL文件虽然是加密的,但没有密码;

2

 运行第一个SKILL:检查转换环境

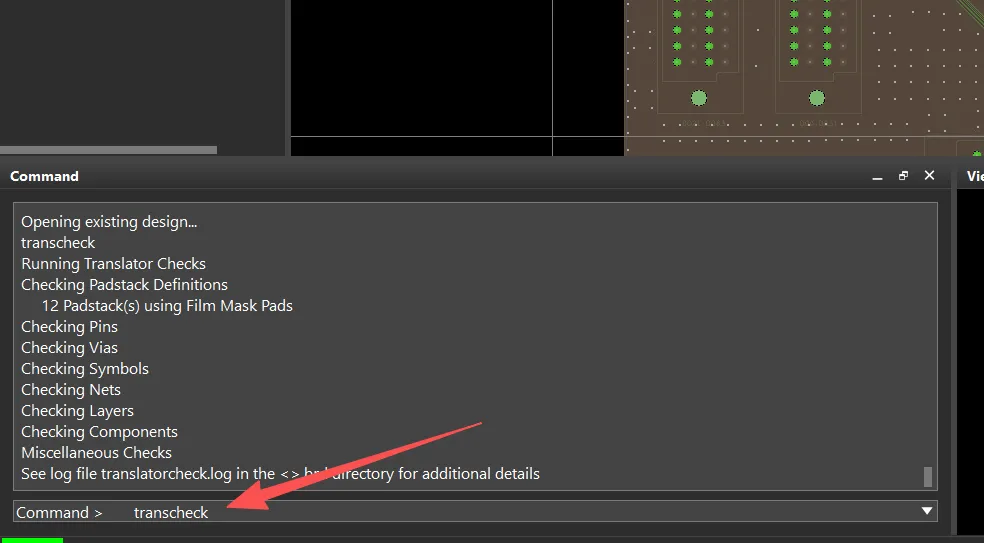

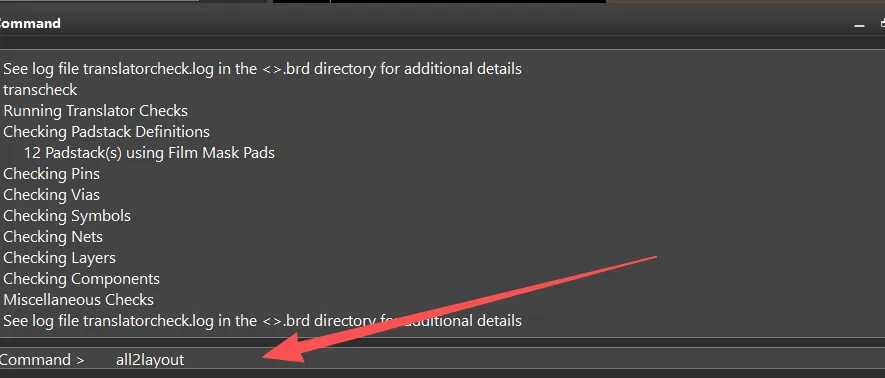

在CMD窗口输入:transcheck后回车,如下图所示;

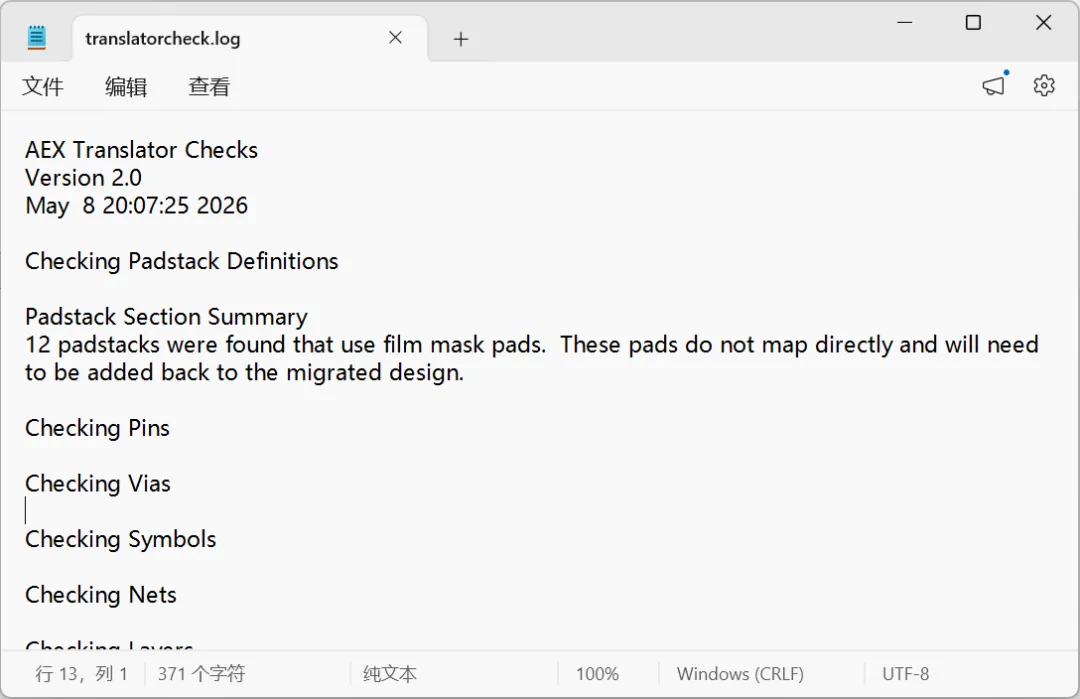

会产生一个log文件,如下图所示,能产生成功就可以了,所有检查无问题了。

3

  运行第二个SKILL:转换成hkp文件

在CMD窗口输入:all2layout后回车,如下图所示;

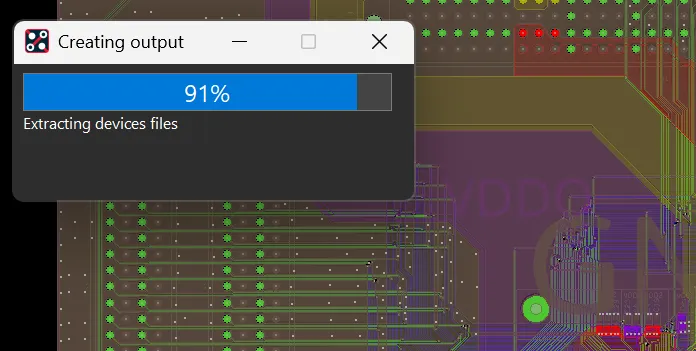

看到开始在转换文件的进度条了,如下图所示;

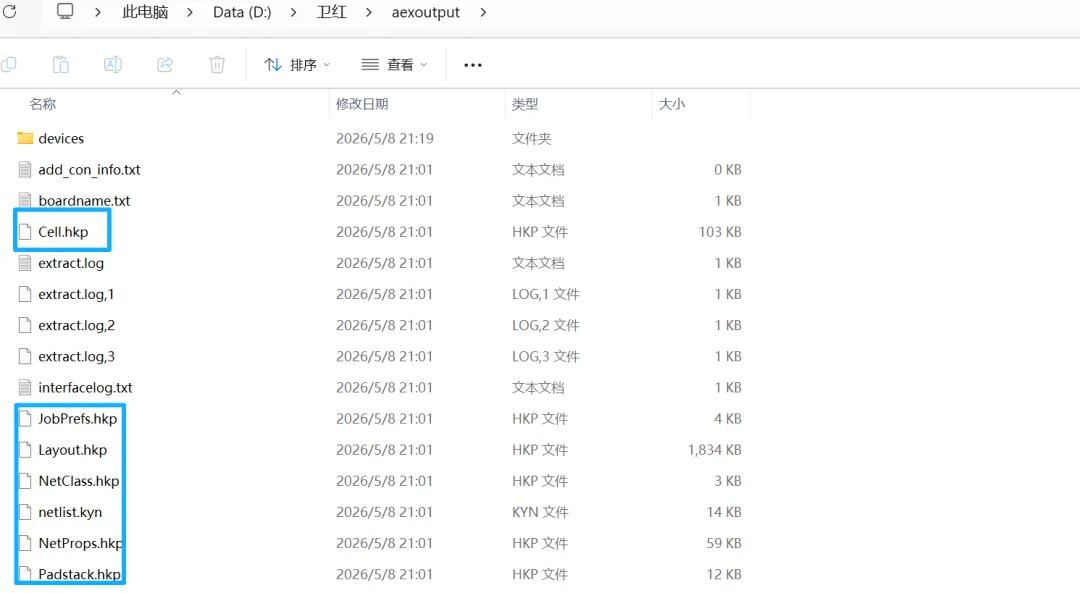

转换完成后,会在brd文件同目录下产生一个名字为“aexoutput”的文件夹,打开文件夹,可以看到转换成功的hkp文件,如下图所示;

4

  导入到Xpedition的PCB中

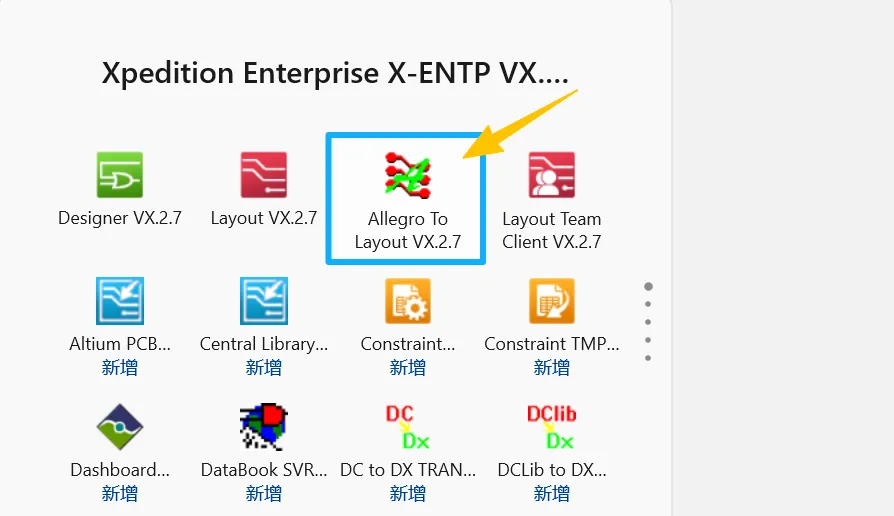

在程序中找到Allgero To Layout VX.2.7打开,如下图所示;

选择上一步生成hkp文件的文件夹“aexoutput”,如下图所示;
点击“Translate"按钮,如下图所示,最后出现Finished的提示,说明导入成功了。

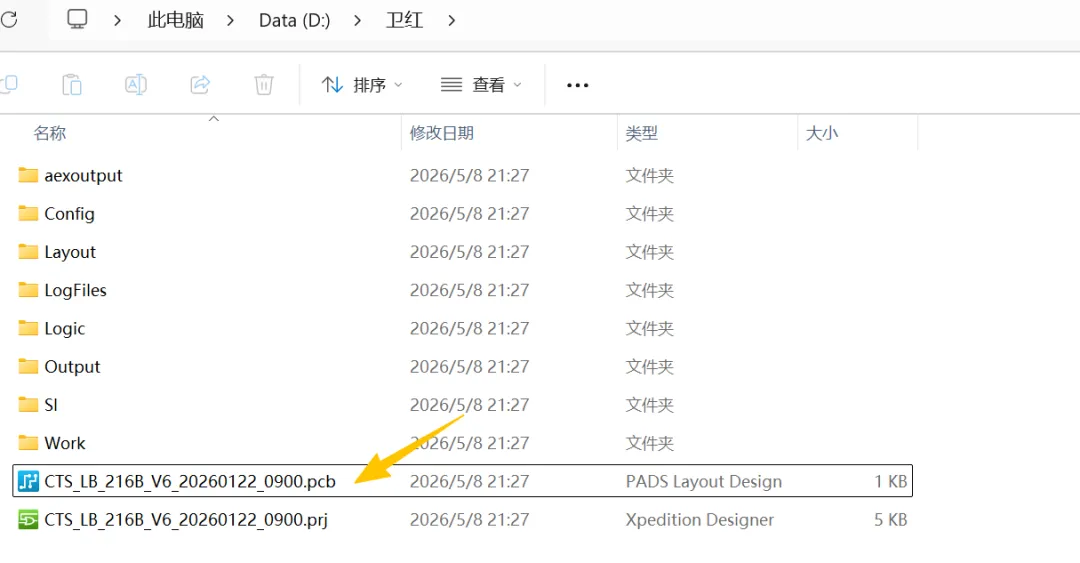

关闭Allegro To Layout的对话框,可以看到在aexoutput文件夹同目录下,产生了一个Xpedition V2.7的PCB文件,如下图所示。

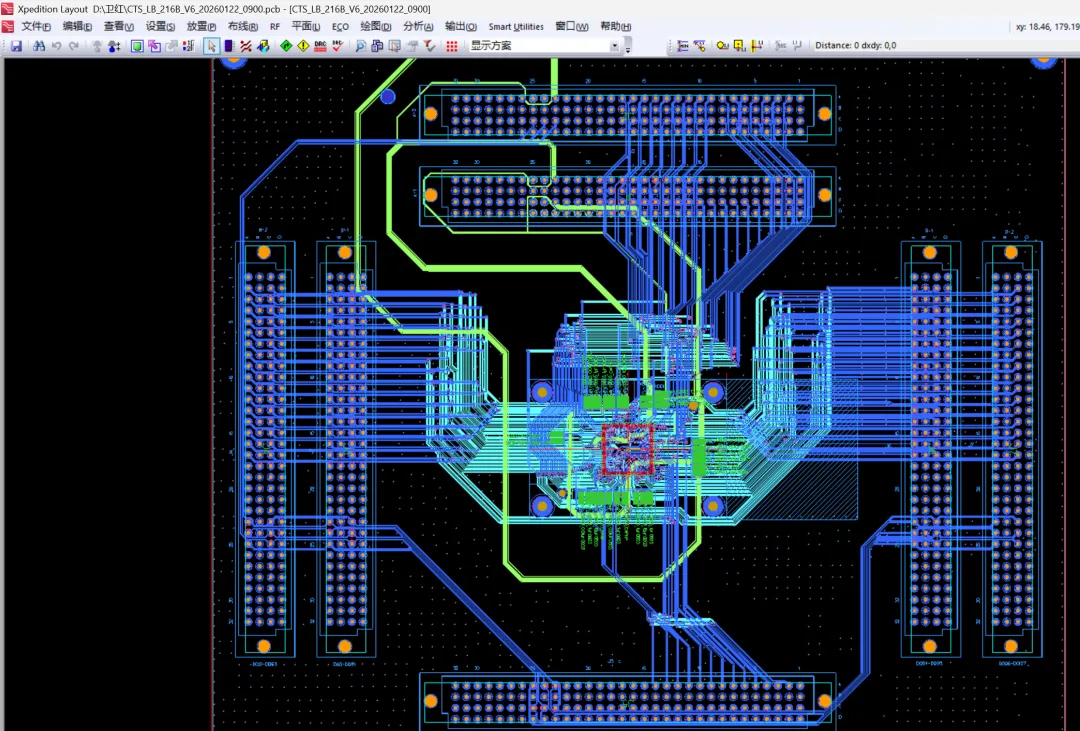

Xpedition Layout打开这个文件,如下图所示,没有看到飞线,说明转换效果还是不错,起码没有Open(开路)的地方。

Xpedition Layout转Allegro的方法还在摸索中,目前采用的方法是Xpedition->PADS Layout -> Allegro,但这样经常两次转换,出现了元件库焊盘缺失的问题。如果有其他更好的方法,欢迎大家在评论区分享。
