西门子plc编程软件18个高频报错,新手必看,老手避坑

做工控的谁没被编程软件“坑”过？

刚上手的新手，下载程序就弹出“非法编译错误”，瞬间懵圈；好不容易编完程序，想导出PDF存档，翻遍菜单找不到入口；连接PLC时反复提示“无法建立连接”，排查半天找不到问题；甚至明明是I/Q地址，却显示成E/A，直接怀疑自己装错了软件……

话不多说，直接上干货！建议先收藏再看，避免用到时找不到！

一

软件安装&基础设置类（新手必看）

这类问题多发生在新手安装、初始化软件时，看似复杂，其实都是小细节没注意到，逐一排查就能解决。

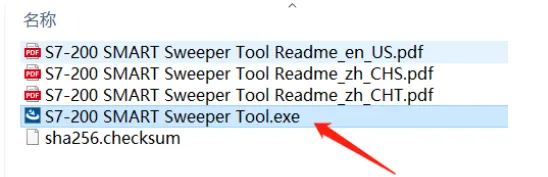

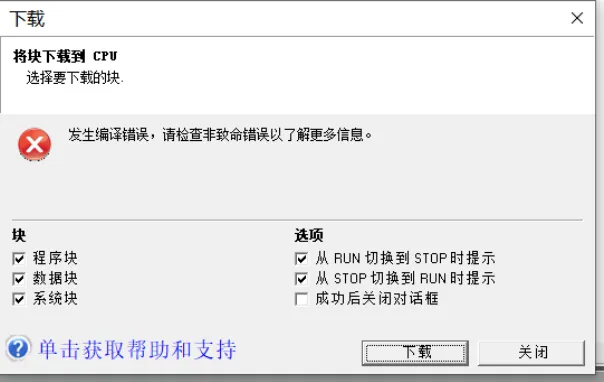

1. 软件下载时报非法编译错误？

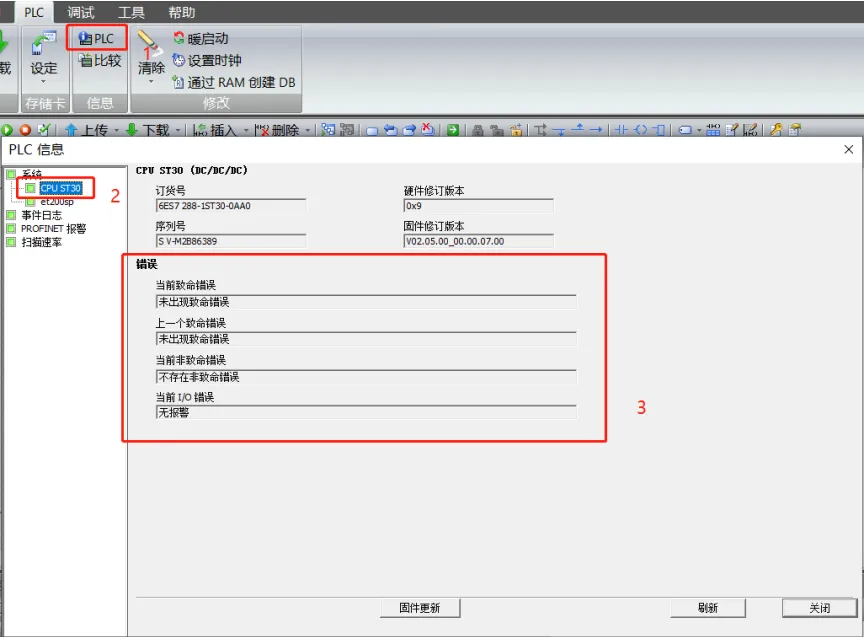

答：连上 PLC 在线诊断中查看报错信息，如下图所示，如果有报错的情况下，当前非致命错误中会有对应的报错代码和信息。

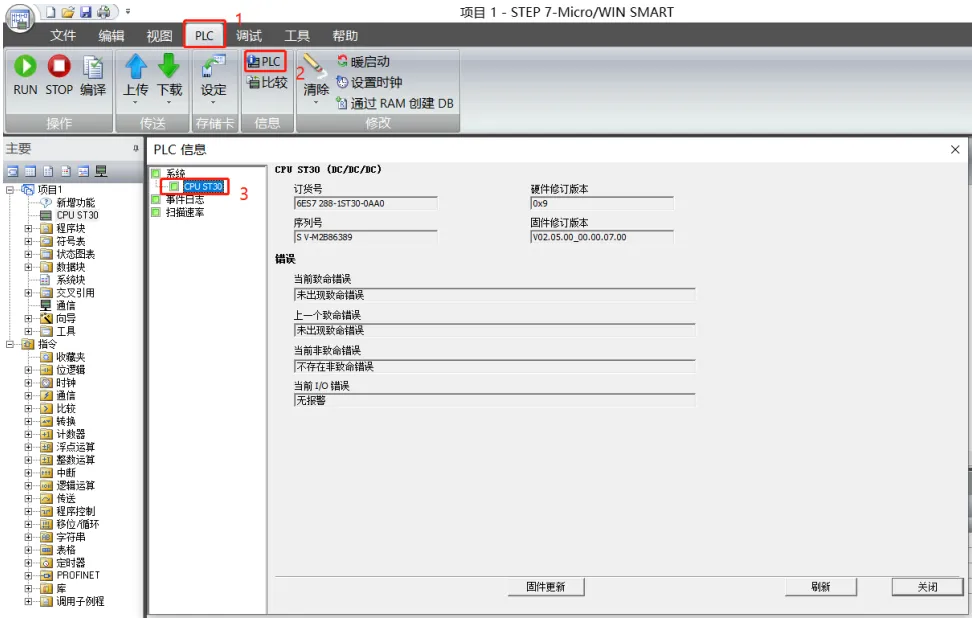

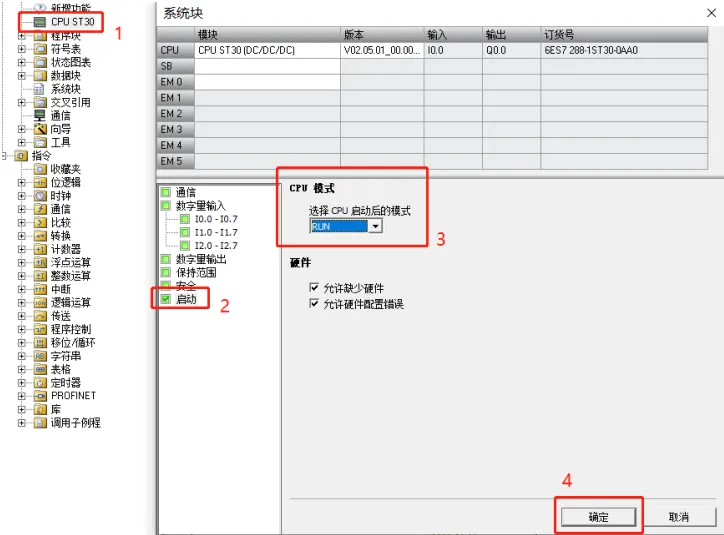

2. 如何设置PLC上电模式？

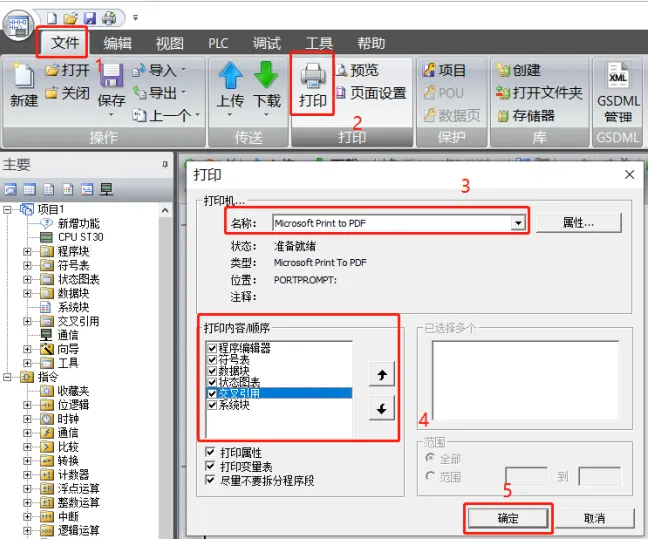

3. 如何将程序导出PDF格式？

4. 报错V存储区未分配给库？

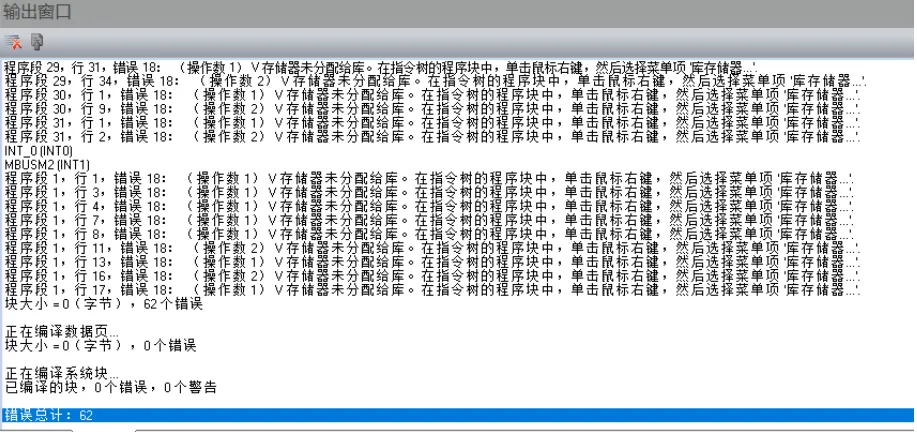

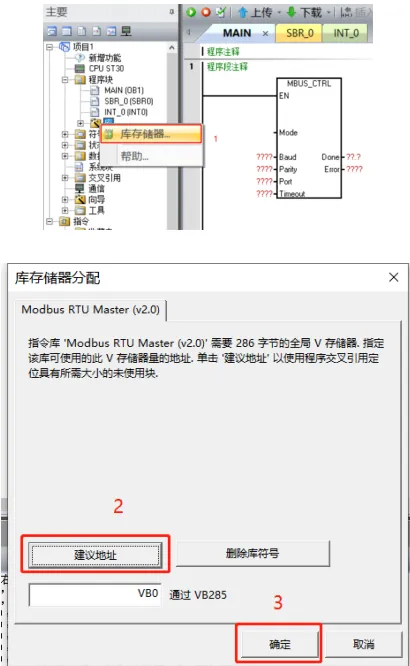

答：在项目的程序块中找到库，然后点鼠标右键库存储器分配，点建议地址或者自己输入一个地址，如图下图所示。

5. 输入地址出现红色文字报错？

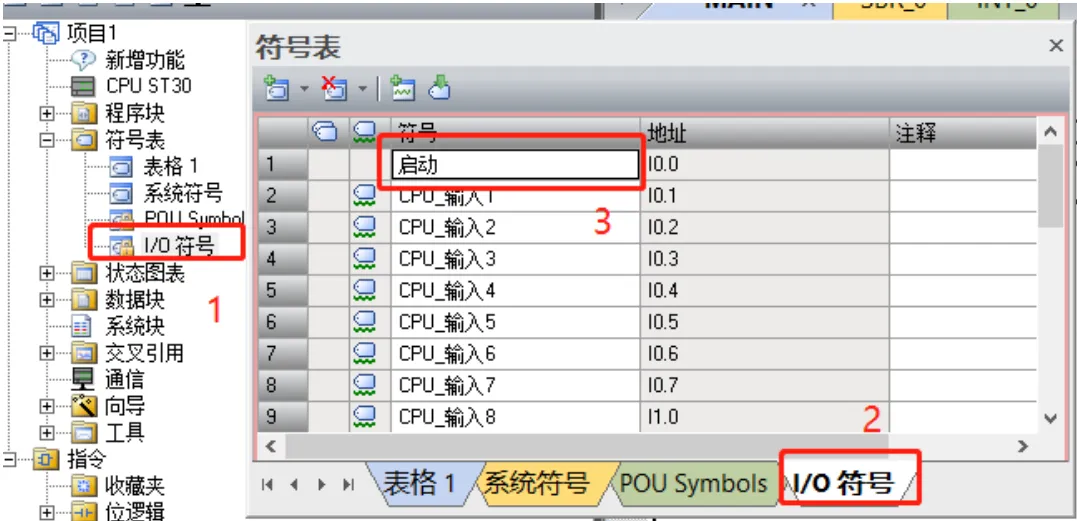

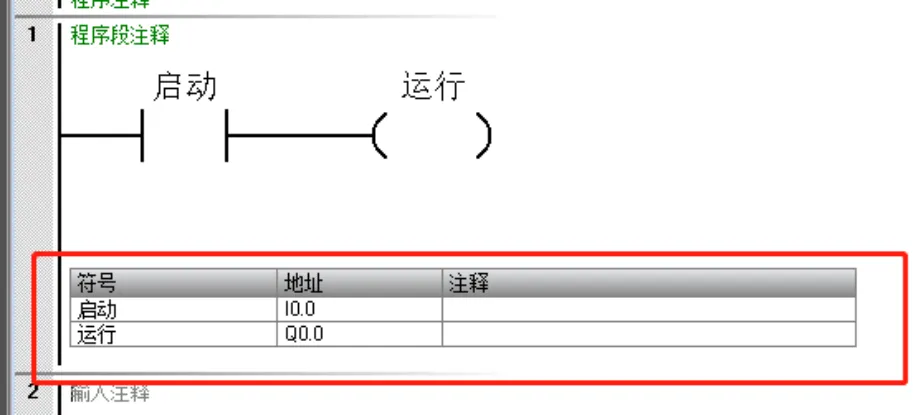

答：符号和绝对地址不是手动输入的，你可以输入符号或者绝对地址的，符号是需要在符号表中去定义，如下图方法去输入符号。

二

PLC连接&操作类（高频实用）

这类问题直接影响实操进度，尤其是现场调试时，快速解决能节省大量时间，避免耽误工期。

6. 如何强制PLC地址？

答：连接上 PLC 后，开启程序监控，鼠标放在地址处右键，然后选择强制，如下图所示。

注意：PLC 能强制的为 I、Q、AI、AQ 的地址，不能进行写入操作。如果是 V、M 等内部部存储区，只能用写入，不能用强制。

7. 连接PLC提示无法建立于指定地址的连接？

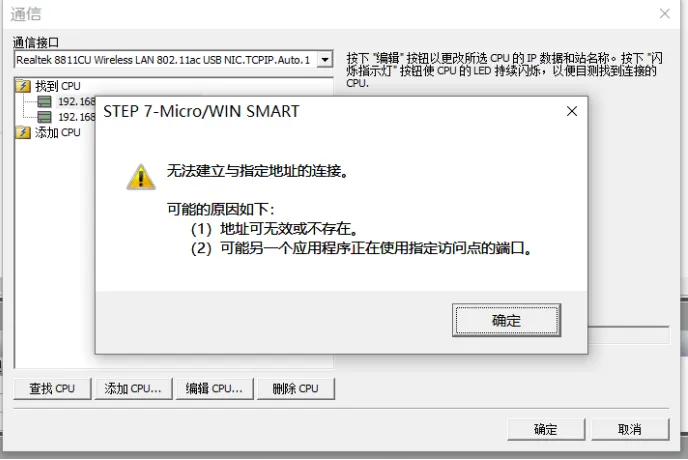

答:当出现这种情况时，可能原因：

 PLC 当前已经有其他设备进行连接已经占用了 PG\PC 接口的资源，想要连接上，必须另一台设备断开再连接。

 检查是否安装有杀毒软件，把杀毒软件卸载再重新安装 200smart 编程软件。

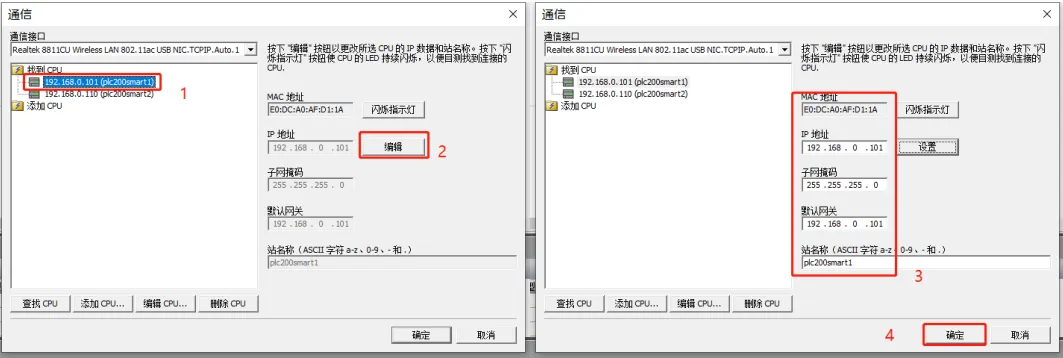

8. 如何修改PLC的IP地址？

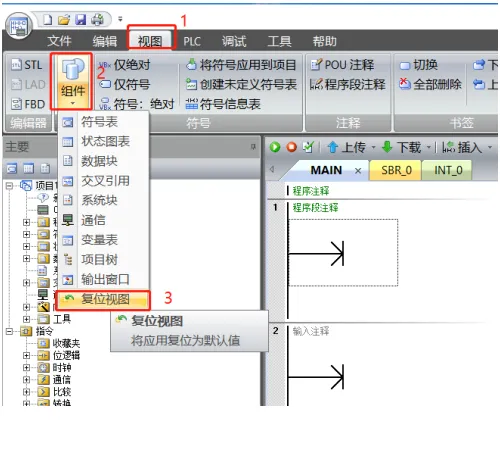

9. 软件窗口恢复？

三

地址&显示类（易混淆，必看）

很多新手会被地址显示、寻址方式搞晕，其实只要记住核心设置，就能轻松规避这类问题。

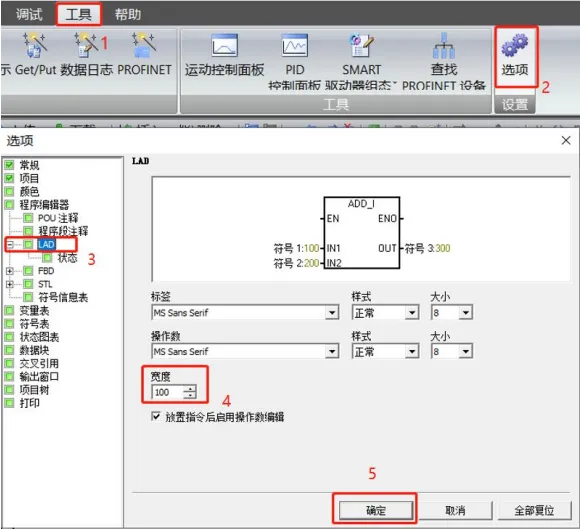

10. 编程地址寻址方式选择？打开软件，点击“工具”→“选项”→“编程地址”，可选择“绝对地址”（如I0.0、Q0.0）或“符号地址”（自定义名称，如“启动按钮”“指示灯”），新手建议先使用绝对地址，熟悉后再切换符号地址，提升编程可读性。

11. 如何对I和Q进行符号定义？双击软件左侧“符号表”，在弹出的窗口中，依次填写“符号名称”（如“启动按钮”）、“地址”（如I0.0）、“数据类型”（默认Bool）、“注释”（可选），填写完成后保存，编程时即可直接调用符号名称。

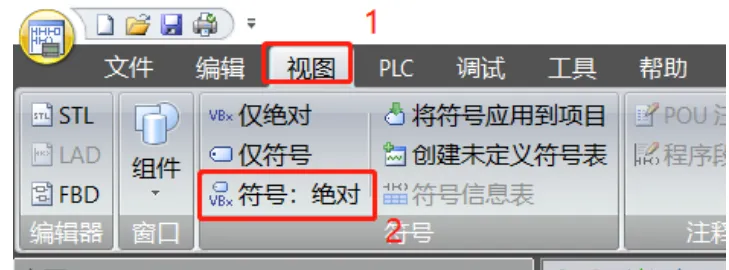

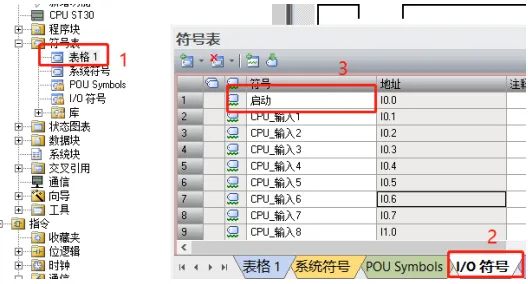

答：如下图所示，步骤 3 的位置输入需要定义的符号，需要注意的是修改之前需把寻址方式改成仅绝对。

12. 如何关闭符号信息表？

答：

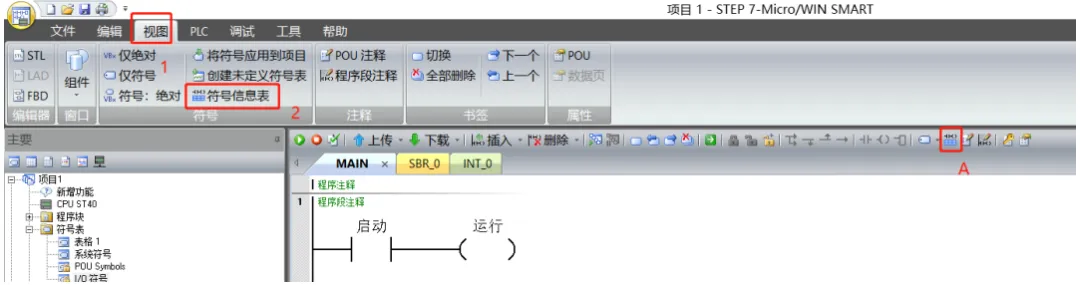

方法 1：在视图菜单中找到符号信息表；

方法 2：在快捷图标栏点击，图中步骤 A 的图标。

13. I和Q区地址显示为E和A？

答：

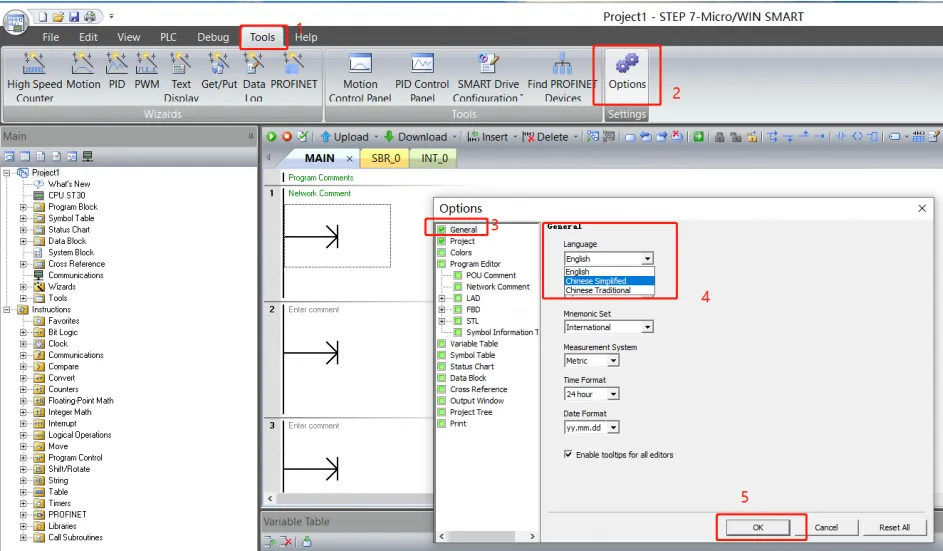

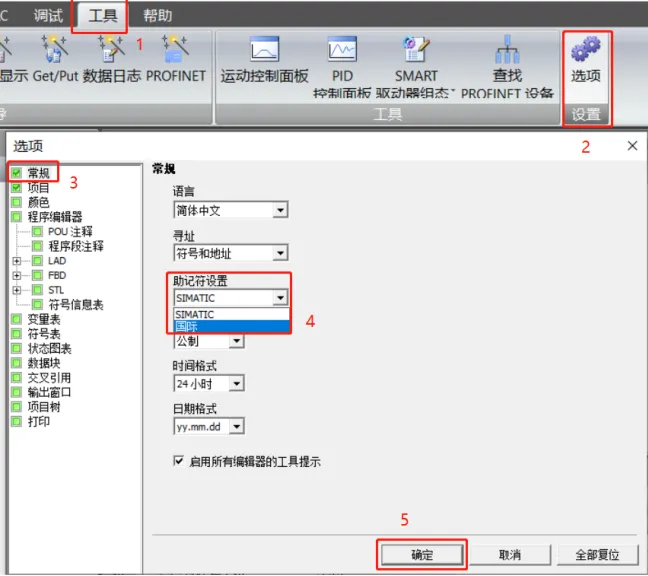

由于注记符设置改成 SIMATIC，输入 I0.0 就会显示 E0.0，把注记符设置改成“国际”即可，如下图所示。

四

软件异常&优化类（收尾必备）

这类问题虽不高频，但遇到后容易卡壳，提前掌握解决方法，能避免耽误工作。

14. PG\PC接口是空白的？

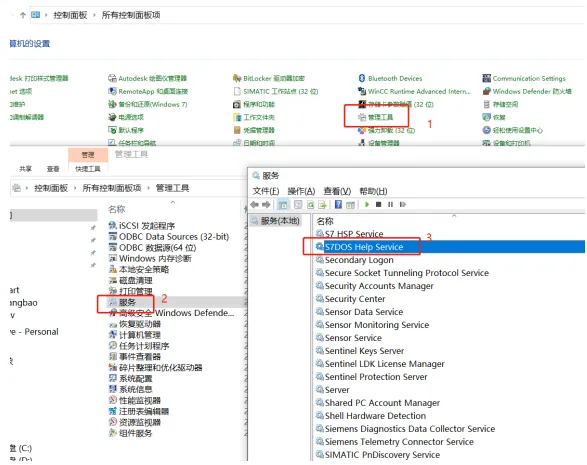

答：首先检查自己的电脑是否有杀毒软件，如果有请卸载杀毒软件，然后重新安装编程软件，重启电脑。按照下图步骤操作启动服务“S7DOS Help Service”，步骤 3 右键选择启动，然后重启电脑，如果启动服务选项后，还是不能解决问题，那就需要更换一个系统，去微软官网去下载一个纯净版的 win10 64 位专业版系统。
