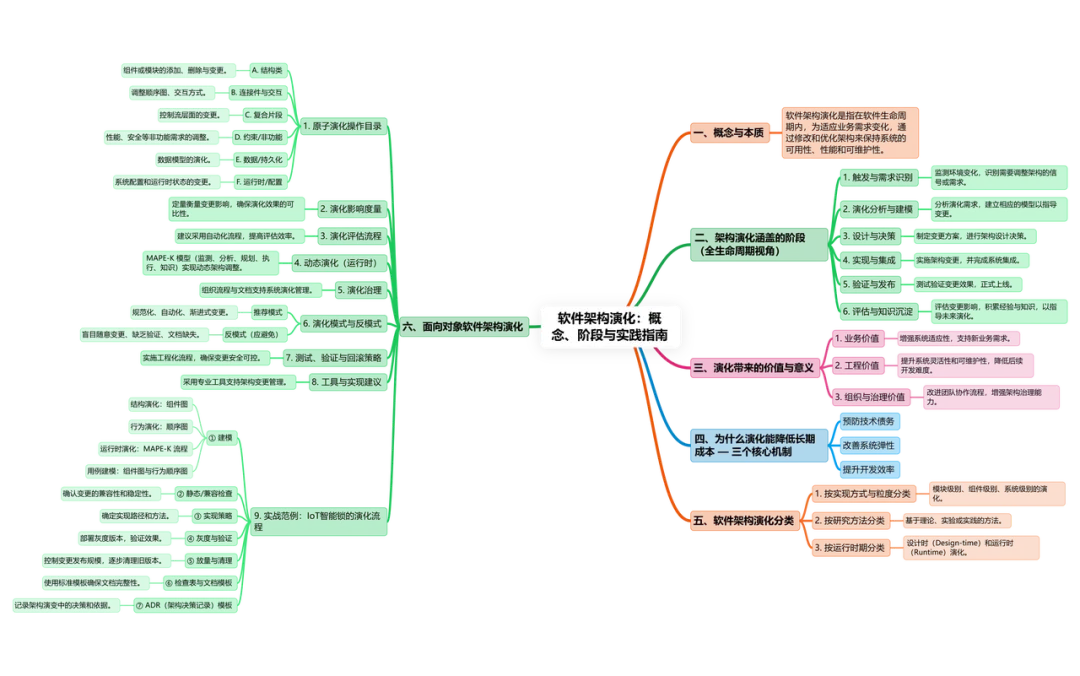

软件架构演化概念及分类

一、概念与本质

软件架构演化：在架构层面对"组件（component）-连接件（connector）-约束（constraint）"的有意识修改（增删改）集合，目标是满足新需求、修复缺陷、优化质量属性或适应运行环境变化。
演化粒度：从原子演化操作（atomic ops）到多个原子组合成的大变更（演化事务/里程碑）。
静态 vs 动态：
静态演化：在设计/停机维护窗口完成（重构、版本发布）。
动态演化：在系统仍提供服务下完成（热插拔、灰度、运行时重配置）。
演化的核心矛盾：变更速度 vs 系统稳定性（如何最小化风险同时实现价值是关键）。

二、架构演化涵盖的阶段（全生命周期视角）

演化不是单一动作，而是贯穿从发现需求到上线验收再到持续维护的闭环过程。常见可拆解为以下 6 个阶段--每一步都应产生成果并纳入版本管理。

1. 触发与需求识别（Trigger / Change Detection）

触发源：业务新需求、法律/合规、性能瓶颈、技术债、运维事故、第三方依赖变化等。
产出：变更请求（CR）、Impact 初步说明（为什么要改、预期目标）。
关注点：明确变更动因、优先级与紧急程度；是否可用现有功能变通。

2. 演化分析与建模（Analysis & Modeling）

活动：把变更拆解为原子演化操作（AddModule、AddMessage、DB schema change 等）；做静态/动态影响分析。
产出：演化模型（UML/组件图/顺序图）、兼容性评估报告、初步风险评分（D_total）。
关注点：接口兼容性、向后兼容策略、数据迁移复杂度、跨团队依赖。

3. 设计与决策（Design & Decision）

活动：选择技术方案、定义回滚策略、确定交付阶段（灰度/全量）、记录 ADR（Architecture Decision Record）。
产出：详细设计文档、接口契约、迁移计划、测试矩阵、ADR。
关注点：最小可行变更、分段发布方案、数据一致性策略。

4. 实现与集成（Implementation & Integration）

活动：代码开发、服务实现、DB 变更脚本、Feature Flag 集成、CI/CD 配置。
产出：代码变更、迁移脚本、CI/CD pipeline（含测试、灰度规则）、Runbook（操作手册）。
关注点：单元/契约/集成测试覆盖、非功能需求（性能/安全）在开发阶段的验证。

5. 验证与发布（Verification & Release）

活动：灰度/Canary 发布、压力测试、回归测试、观测面板对照、自动化门控。
产出：发布报告（指标对比）、回滚触发条件、最终放量决策。
关注点：监控指标（SLO、错误率、延迟）、用户影响评估、回滚时间窗口。

6. 评估与知识沉淀（Post-Change Evaluation & Knowledge Management）

活动：评估演化效果（是否达成目标）、总结问题、补充文档、更新架构模型与 ADR 状态。
产出：演化评估报告、更新后的架构模型、教训总结（Postmortem）、版本化架构快照。
关注点：把决策理由、失败教训、后续改进项落在文档中，方便后续追溯与审核。

三、演化带来的价值与意义（为什么要做架构演化）

架构演化是投资--正确做能带来长期回报，错误做则会制造技术债与风险。下面把价值拆成业务价值、工程价值与组织价值。

1. 业务价值

快速响应市场/需求：更短的从需求到交付周期（time-to-market）。
支撑新业务场景：例如支持高并发、国际化、合规性功能。
降低业务中断风险：通过灰度/容错模式减少变更带来的用户影响。

2. 工程价值

提升系统可维护性：清晰组件边界、接口契约减少修改成本。
提高扩展性与重用性：模块化/服务化便于新增能力（如在 IoT 中新增指纹模块）。
降低长期总拥有成本（TCO）：通过早期设计与渐进式演化避免昂贵的 Big-Bang 重写。
增强可观测性与可控性：演化带来监控、追踪规范，帮助快速定位问题。

3. 组织与治理价值

知识沉淀与决策透明化：通过 ADR、架构文档保存设计理由，便于跨团队协作。
风险管理：量化评估（D_total）、自动化门控与审批流程降低变更风险。
合规与审计：架构变更记录满足审计和法规合规要求（如数据保留、加密策略）。

四、为什么演化能降低长期成本 - 三个核心机制

1.提前约束（Design-time Constraints）：在架构层面定义约束（接口、契约、SLA）能减少未来的反复改造。

2.可视化与形式化：架构模型/图使得影响可见，利于预测与自动化分析（静态依赖或调用链差异）。

3.最小粒度变更（Atomic Ops）与灰度策略：把大改拆成小步走，降低一次性失败成本并易于回滚。

五、软件架构演化分类

1. 按实现方式与粒度分类（Implementation & Granularity）

（1）基于过程/函数的演化（Procedure-based Evolution）

特征：主要修改函数、过程调用、全局变量。
适用场景：早期 C、Fortran 等过程式系统。
典型演化方式：增删函数、调整调用关系、重构函数接口。

（2）面向对象演化（Object-Oriented Evolution）

特征：以类、对象、继承、接口为演化单元。
典型演化方式：
添加/删除类、属性、方法。
修改继承关系（Pull-up/Push-down）。
改变消息交互流程。

（3）基于组件演化（Component-based Evolution）

特征：面向 SOA / 微服务 / 插件架构。
典型演化方式：
添加/移除组件。
修改组件依赖。
服务拆分与合并（Split/Merge Service）。

（4）基于架构演化（Architecture-level Evolution）

特征：系统整体结构层面的重构。
典型演化方式：
从单体架构 → 分层架构 → 微服务架构 → 云原生/Serverless。
技术栈整体升级（如从 PHP → Go/Kotlin）。

2. 按研究方法分类（Research Methodology）

（1）演化支持（Evolution Support）

研究模块化、内聚与耦合度优化、架构重构模式。
关注如何让系统易演化。

（2）版本与工程管理（Version & Engineering Management）

结合 Git Flow、CI/CD、DevOps 实现架构演化过程控制。
重点在于版本演化策略（蓝绿、灰度、A/B 测试）。

（3）形式方法（Formal Methods for Evolution）

利用形式化模型（Petri 网、π-演算、Graph Transformation）建模结构/行为变换。
保证演化过程正确性与一致性。

（4）成本收益分析（Cost-Benefit Analysis）

使用 ROI、TCO、演化成本估算模型辅助决策。
适合架构委员会或治理团队进行价值判断。

3. 按运行时期分类（Runtime vs Design-time）

（1）静态演化（Static Evolution）

发生阶段：设计时或部署前。
典型类型：
更正性维护（Corrective Maintenance）- 修复缺陷。
适应性维护（Adaptive Maintenance）- 适应新环境/平台。
完善性维护（Perfective Maintenance）- 增强功能、优化性能。

（2）动态演化（Dynamic Evolution）

发生阶段：系统运行时。
典型技术：
DSA（Dynamic Software Architecture）。
DR（Dynamic Reconfiguration）。
在线拓扑调整、热插拔组件、动态路由。
应用场景：自适应系统、弹性伸缩、零停机升级。

五、面向对象软件架构演化

1. 原子演化操作目录（用于建模、度量、自动化）

原子操作 = 在 UML/架构模型上语义最小且可组合的变更。把它当作"语义最小补丁"。

A. 结构类（组件/模块）

AddModule / RemoveModule（增加/删除模块）
SplitModule / MergeModule（拆分/合并模块）
AddInterface / RemoveInterface（增加/删除接口）
AddDependency / RemoveDependency（增加/删除模块间依赖）

B. 连接件与交互（顺序图层面）

AddObject (AO) / DeleteObject (DO) -- 顺序图中的对象实例。
AddMessage (AM) / DeleteMessage (DM) -- 新增/删除消息（交互）。
SwapMessageOrder (SMO) -- 两消息交换顺序。
OverturnMessage (OM) -- 消息方向反转（发送者/接收者交换）。
ChangeMessageModule (CMM) -- 改变消息发/收方对应的模块。

C. 复合片段（控制流）

AddFragment (AF) / DeleteFragment (DF)
FragmentTypeChange (FTC) -- par/ref/alt/loop 类型变更
FragmentConditionChange (FCC) -- 条件表达或触发事件变更（注意：在自动机中常需双向修改触发转移）

D. 约束/非功能

AddConstraint (AC) / DeleteConstraint (DC)
ChangeSLA / ChangeSLO（如响应时间、可用性目标变更）

E. 数据/持久化

AddSchemaField / RemoveSchemaField（增加/删除字段）
OnlineSchemaChange（在线迁移） -- 需考虑数据向后/向前兼容

F. 运行时/配置

HotSwapComponent（动态替换）
ConfigChange（配置修改）
FeatureToggleOn/Off（开关控制）

每次演化 = 若干原子操作的有序/并发组合，并且要考虑操作之间的语义依赖（例如先添加接口再切流量）。

2. 演化影响度量（要量化、可比较）

要把"演化"从模糊的概念变成可评估的量：建议把结构差异与质量属性变化都度量化，形成一个统一的距离度量 D(i-1,i)：

定义（示例公式，便于工程化）：

D_struct = α1 * Δ_nodes_norm + α2 * Δ_edges_norm + α3 * Δ_interfaces_norm
D_behavior = β1 * Δ_messages_norm + β2 * Δ_fragments_norm
D_qattr = γ1 * Δ_latency_norm + γ2 * Δ_errorrate_norm + γ3 * Δ_throughput_norm + γ4 * Δ_security_norm
D_total = w_struct * D_struct + w_behavior * D_behavior + w_qattr * D_qattr

归一化（_norm）指将差异按阈值或历史最大值归一化到 [0,1]。
权重（α,β,γ,w）由团队根据风险/业务重要性设定（例如安全改动权重大）。
D_total 超过阈值则触发额外审查（架构审计）或灰度策略。

测量来源：

静态：组件图、依赖图、接口签名差异（AST/bytecode 比对）
动态：顺序图/调用链差异（tracing 比对）
质量属性：APM（latency/throughput/error）、安全扫描、负载测试

3. 演化评估流程（建议自动化管线）

（1）演化建模：将要改的原子操作化并生成变更清单（机器可读，如 JSON/YAML）。

（2）静态影响分析：工具检测依赖、接口兼容、传递影响（例如用 ArchUnit、jdeps、依赖图工具）。

（3）风险评分：基于 D_total 和决策规则给出风险等级（Low/Medium/High）。

（4）策略决策：Low→直推；Medium→灰度/Canary；High→先做回滚/重构或人工审查。

（5）自动化执行：CI/CD + feature flag + canary/blue-green。

（6）验证与回收：自动化测试 → 性能/安全回归 → 监控指标稳定后放量。

（7）文档化：写 ADR（Architecture Decision Record），记录设计动因与回滚点。

4. 动态演化（运行时）实现：MAPE-K 模型（实用版）

运行时演化的核心是要把架构模型以可操作（可查询/可修改）的形式暴露出来（runtime model / architectural reflection），并实现闭环控制：Monitor → Analyze → Plan → Execute（知识库 K）。

技术要点与步骤：

（1）运行时模型：以 service registry / config store（Consul/etcd）或自研模型存储架构元数据。

（2）监控层：收集调用链、错误率、资源使用、业务指标（Prometheus + Jaeger/Zipkin）。

（3）分析/策略引擎：规则/策略（例如基于阈值或 ML 的自动化决策）生成演化计划。

（4）执行器：以事务/原子方式修改系统（例如 Kubernetes operator、OSGi runtime、或中间层协调器），并确保回滚点。

（5）验证器：灰度流量校验（健康探针、契约测试、合约网关）后放量。

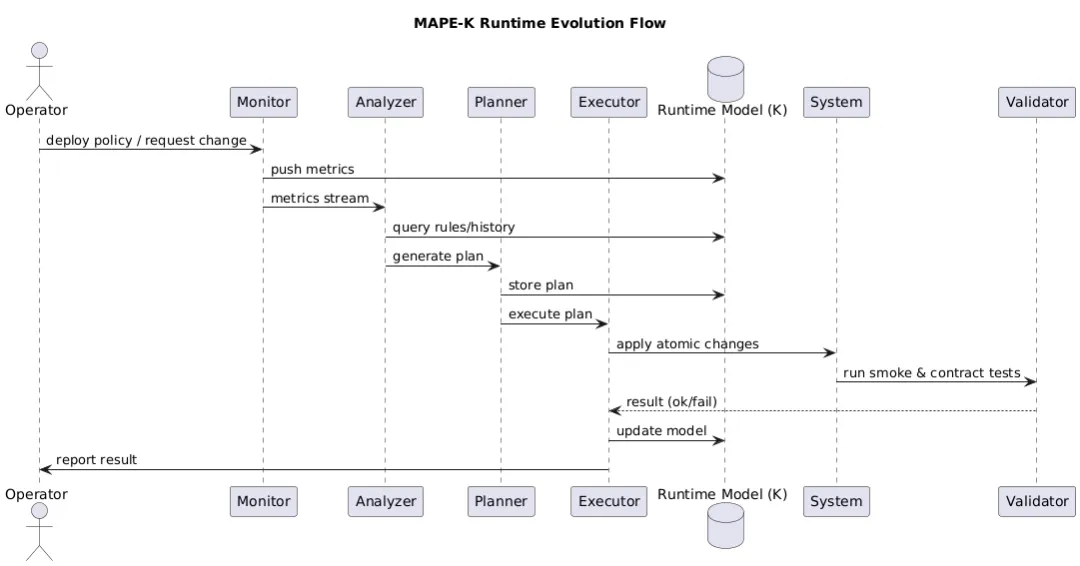

运行时演化的 MAPE-K 流程

5. 演化治理（组织/流程/文档）

架构知识管理：
每次重要演化写 ADR（模板包含：Context, Decision, Consequences, Alternatives, Rollback plan）。
记录架构模型、APIs、非功能约束、测试矩阵和回滚点。
版本控制：
代码：语义化版本（semver）；后端服务：兼容性约束。
架构模型也要版本化（例如 architecture/v1.2.0/model.json）。
审批与审计：
高风险变更走架构委员会审批（自动化门控：如果 D_total>阈值则阻塞 CI）。
知识转移：
设计 Review + Pair-programming + Runbook 更新（含故障恢复步骤）。

6. 演化模式与常见反模式

典型反模式（要避免）

Big Bang Rewrite：一次性大规模替换，风险极高。
Shared Database for Microservices：隐式耦合，阻碍独立演化。
No-Versioning：接口不停变化但不保留兼容策略。
No Observability：没有运行时度量与追踪无法判断改动影响。

8 测试、验证与回滚策略（必须工程化）

测试矩阵：
单元测试、集成测试、契约测试（Consumer-Driven Contract）、端到端场景测试、性能测试、负载测试、回归安全扫描。
灰度策略：
Canary（小流量→观察→逐步放量），蓝绿（切换环境），按用户/地域分片。
回滚：
回滚点：DB migration 的双写/兼容字段策略（先做在线兼容 SQL，再切代码，再清理旧字段）。
回滚触发条件：SLO/ERROR阈值、关键事务失败、数据完整性异常。
混沌工程：在预生产或金丝雀时段注入故障验证稳健性。

9 工具与实现建议

代码/CI/CD：Git + GitHub/GitLab + CI（Jenkins/GitHub Actions/GitLab CI）
容器与编排：Docker + Kubernetes（支持 rolling/update/canary）
运行时配置与服务发现：Consul / etcd / Kubernetes API
观测/追踪：Prometheus + Grafana（指标）；Jaeger/Zipkin（分布式追踪）
契约测试：Pact / Spring Cloud Contract
静态依赖/架构分析：ArchUnit、jdeps、Structure101、SonarQube
数据库在线迁移：gh-ost / pt-online-schema-change 或 DB自带在线变更工具
Feature Flag 管理：LaunchDarkly / Unleash / 自研

10 实战范例（IoT 智能锁 - 新增「指纹解锁」功能的演化流程）

背景：系统已有 BLE、NFC、手机远程开锁功能。新增指纹模块（硬件 + 云端处理 + App 前端）。

（1）建模：把演化拆成原子操作：

AO: 新增 FingerprintModule（设备端）
AM: 新增消息 FingerprintEnroll、FingerprintAuth（设备→云）
AC: 添加约束 fingerprint_data_retention_policy（合规）
AddSchemaField: user.fingerprints[] in DB（注意兼容）

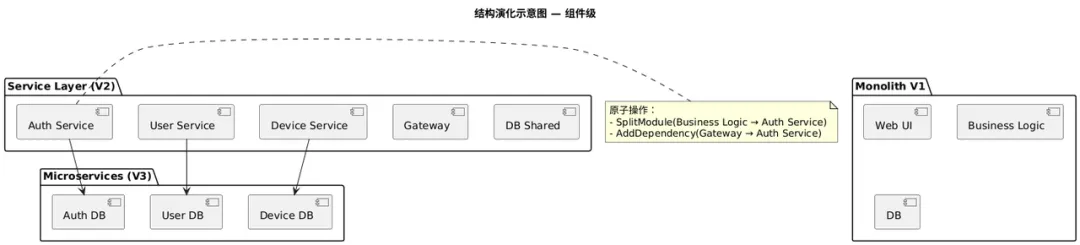

①结构演化 - 组件图

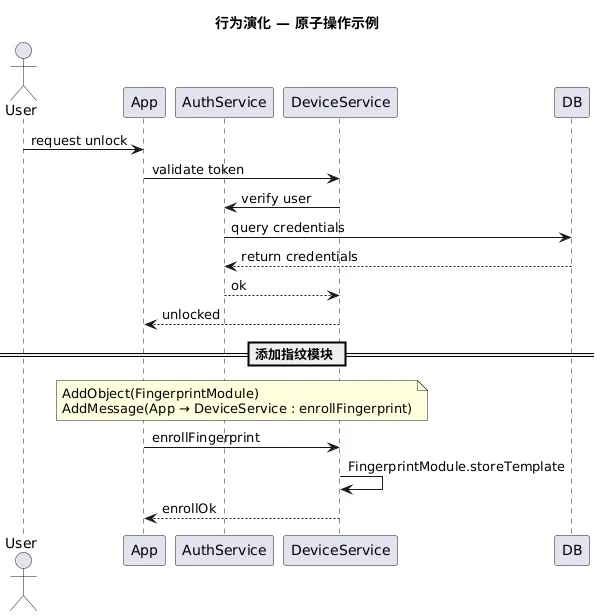

②行为演化 - 顺序图

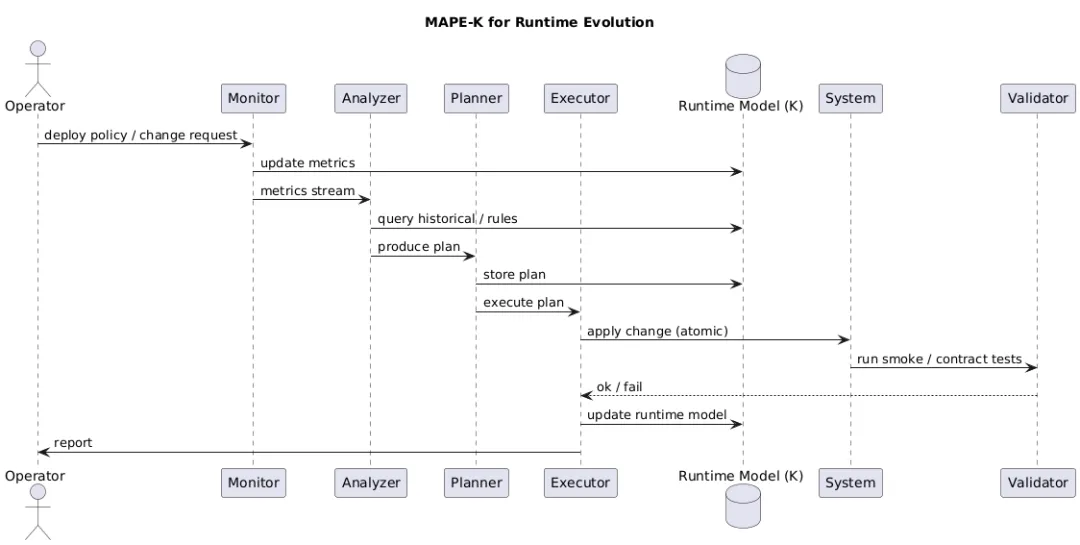

③运行时演化 - MAPE-K 流程

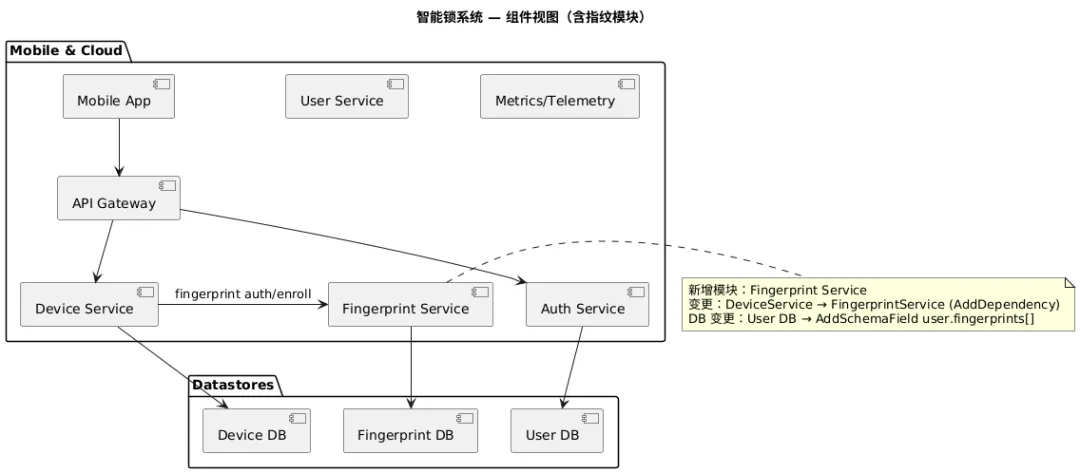

④智能锁用例 - 组件图

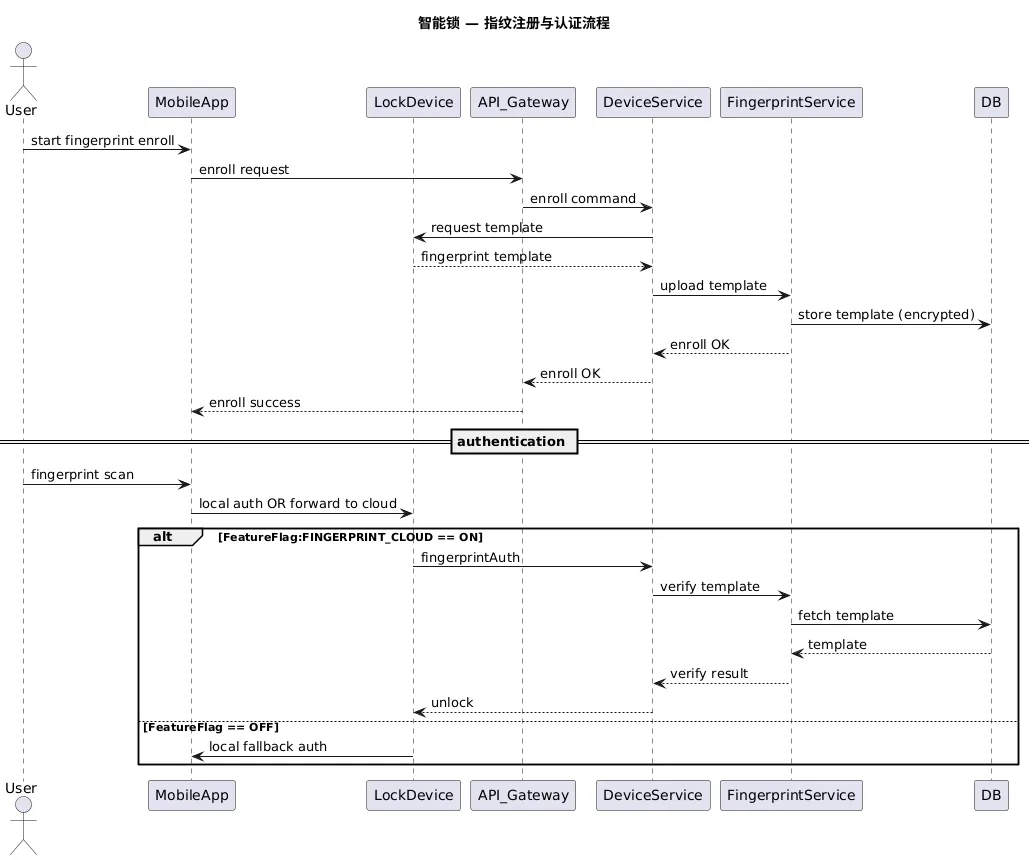

⑤智能锁用例 - 行为顺序图

（2）静态/兼容检查：

确认 API 与消息格式兼容；如果 DB 增字段需保证旧客户端能无感访问（schema backward-compatible）。

（3）实现策略

（推荐步骤）：

在设备端加入指纹逻辑，但默认不对外（FeatureFlag OFF）。
云端先实现接收新消息的兼容处理（后端向后兼容解析），并实现数据加密/存储策略。
移动 App 新版支持 enroll/auth，但通过切换开关对少量内测用户开放（canary）。

（4）灰度与验证：

小规模设备打开指纹功能（10%），监测：

成功率、延迟、异常率、内存/CPU、认证失败导致的误锁/误开风险。
安全性：指纹数据传输加密（端到端加密），云端存储加密且不保留原始指纹图像（只保模板/哈希）。

（5）放量与清理：

验证无异常后逐步放量；在确认稳定后写 ADR 并清理旧备份字段（按先前版本兼容策略）。

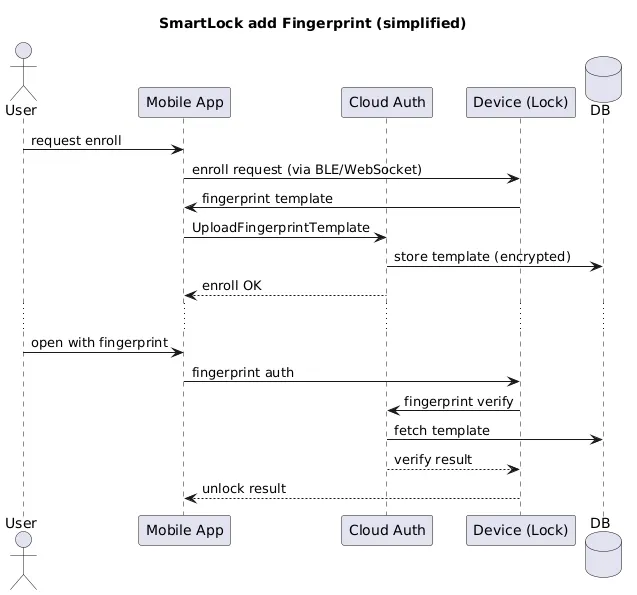

新增消息与灰度流程：

11 检查表 & 文档模板

演化准备检查表（每次变更必填）

列出所有原子操作（AO/AM/...）
计算并记录 D_struct / D_behavior / D_qattr，并写入变更描述
是否破坏向后兼容？（Y/N + 兼容策略）
是否需要 DB schema 变更？（在线迁移方案）
安全/合规检查（数据加密、保留期）
自动化测试覆盖率（单元、契约、集成）
回滚步骤与回滚点（包括数据回滚）
观测/报警面板已创建（必需指标）
ADR 已记录（含理由、替代方案、风险）

ADR 模板

# ADR {number}: {标题}
Date: YYYY-MM-DD
Status: Proposed / Accepted / Deprecated
Context:
- 为什么需要变更（业务/技术）
Decision:
- 我们决定做什么（技术方案）
Consequences:
- 预期影响 & 风险
Rollback:
- 如何回滚（详细步骤）
