英伟达H200对华解禁,看AI芯片制程金属杂质分析

2026年5月15日，美国商务部正式批准向10家中国科技企业出口英伟达H200芯片，每家企业最多可采购75000颗。

英伟达H200 GPU，基于Hopper架构，采用的定制化的4纳米（nm）制程工艺，搭载了高达800亿个晶体管，是当前AI芯片领域最主流的先进制程之一。

而铜（Gu）作为AI芯片产业的“物理基石”，其重要性从纳米级的芯片微观电路，一直延伸至庞大的数据中心基础设施；在AI芯片内部，铜是构成“神经网络”的核心元素，其电气性能几乎决定了芯片的算力上限，英伟达的H200芯片内部，连接晶体管的铜线长度约3公里！

AI芯片需求的激增，推动铜的需求已进入一个由AI和能源转型驱动的新周期。仅AI相关领域，在2025年就为全球铜需求贡献了超过16万吨的增量，并预计到2028年将再增加60万吨，到2030年其占比将达全球铜消费量的15%，2026年5月，LME铜价一度突破14,000美元/吨的历史高位。

铜的纯度对AI芯片的影响是决定性的，贯穿从芯片内部的微米级晶体管、到铜-铜混合键合的先进封装，再到外部散热系统等所有关键环节。一旦铜的纯度不达标，将对AI芯片造成全方位冲击，导致性能降低，拖慢AI速度；引发“电迁移”，影响芯片封装可靠性；降低良率，推高AI芯片成本！

用于7纳米以下的尖端制程，一般要求杂质元素总和（70余种）<0.1ppm，任何微小的金属杂质（如铁（Fe）、金（Au）、氧（O） 等）都可能导致沉积的铜薄膜导电性能不达标或直接短路。

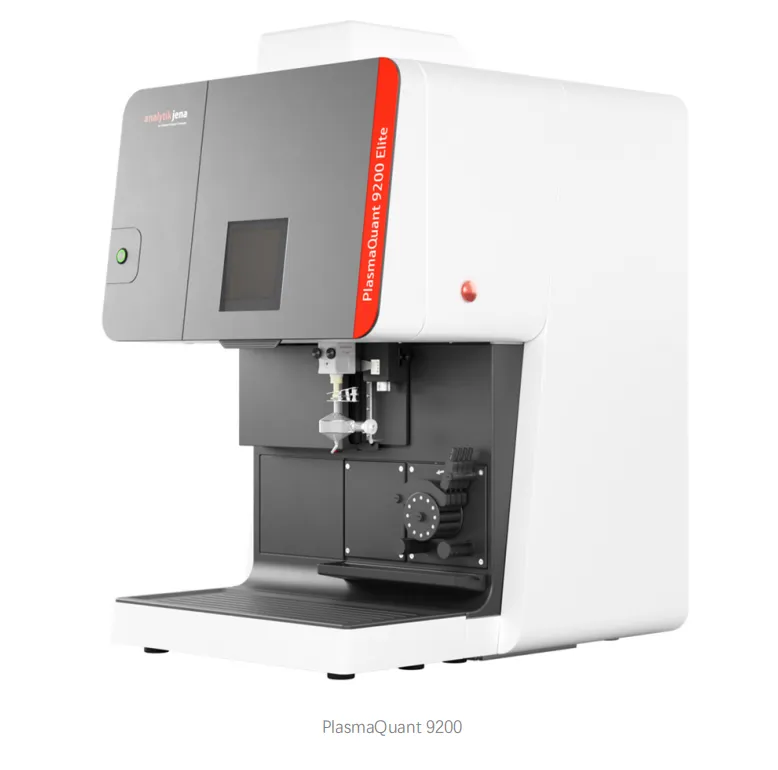

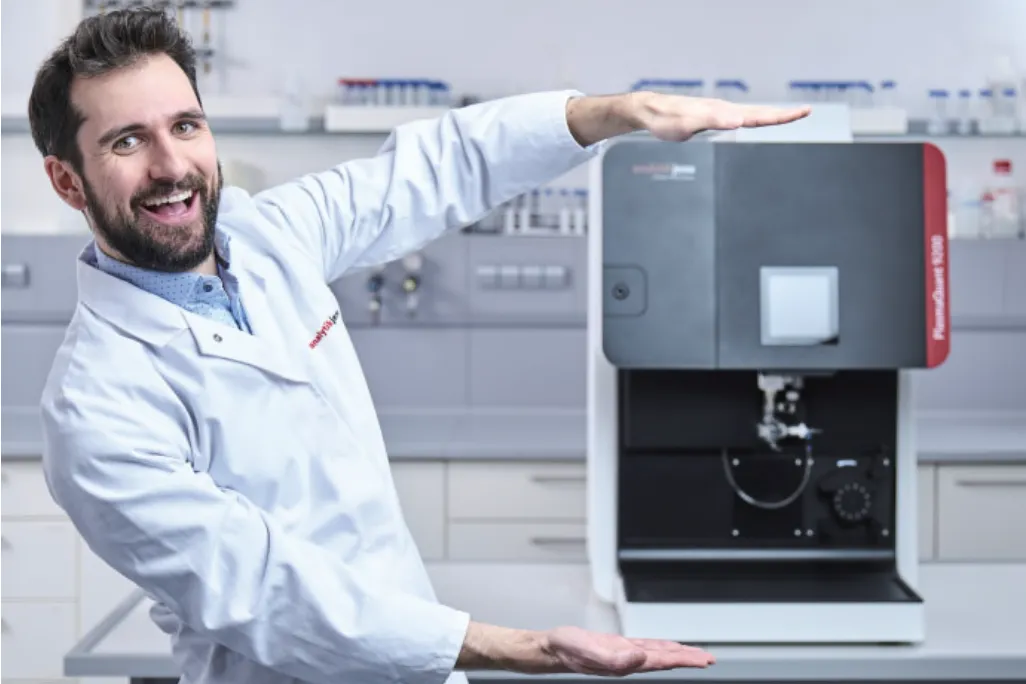

晅风科技甄选提供应用于AI产业相关的铜矿、铜精矿、⿊铜、粗铜、阳极铜、阴极铜、铜合⾦、电⼦铜箔等样品中的Ag、Au、Pt、Pd、Rh、Ru、Ir、Ni、Fe、P、As、Pb、Bi、Se、Te、S、Zn 等多元素精准分析解决方案--- 德国耶拿 PlasmaQuant 9200 高分辨 ICP-OES，其主要特点有：

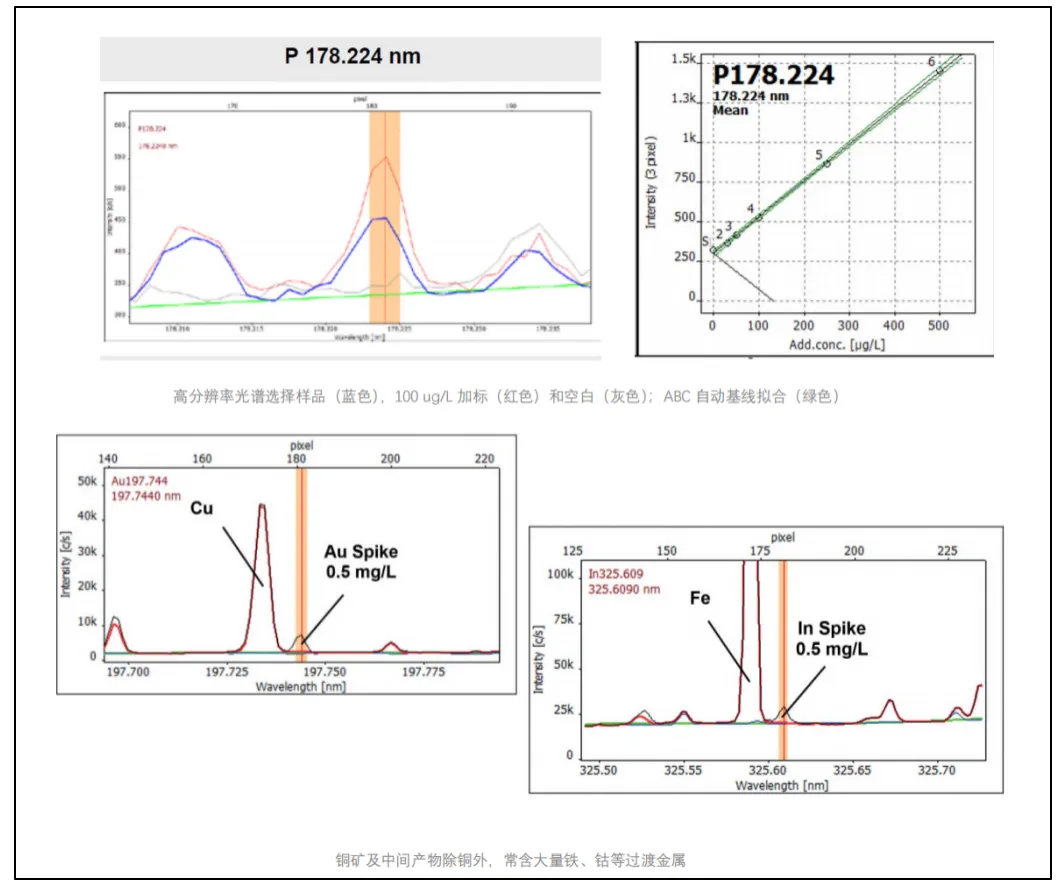

1. 具备超⾼分辨率，彻底消除铜铁基体光谱⼲扰，基线分离 Au、In、P、Bi、Se、Te 等易受⼲扰元素。就磷P，硫S元素性能PQ9200媲美ICP-MS/MS。

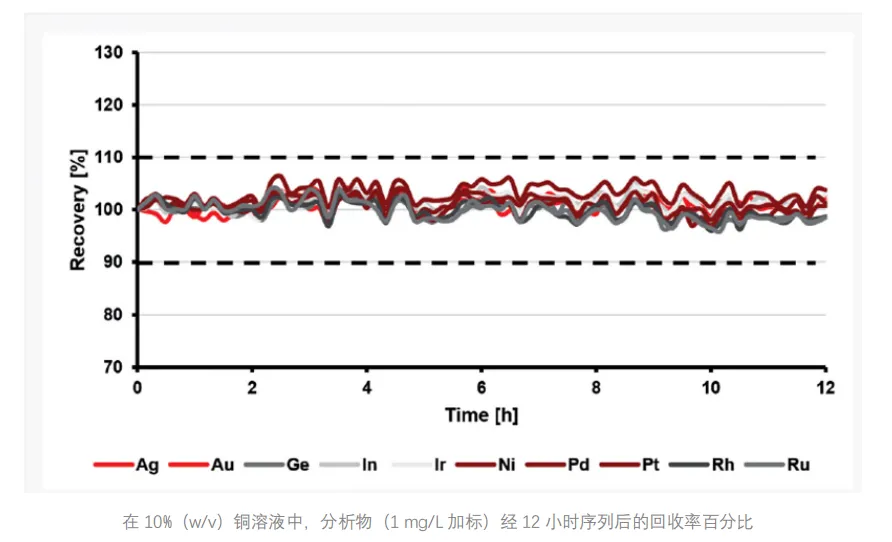

2. 高盐耐受和长期稳定性，PQ9200 适配不同AI产业铜材料加工场景。

3. 包括样品处理、超纯水/酸系统、标准溶液、高盐SALT专用套件的一站式AI芯片铜行业PQ9200解决方案，助力AI芯片产业发展！

      更多资讯，欢迎垂询：xuanfengtech@126.com /13021035006，获取完整方案。

注：部分信息引自互联网
