UVM寄存器模型深度解析:源码级RAL全解

一、为什么需要寄存器模型（RAL）—— 从痛点到设计哲学

在芯片验证中，寄存器操作占据验证用例的相当大比例。传统做法——在 sequence 中硬编码地址、手动拼 bit 掩码——随着项目规模增长会引发一系列工程噩梦。UVM 的 Register Abstraction Layer（RAL）正是从工程实践中提炼出来的系统性解法。

传统方式痛点	具体问题	RAL 解法	核心机制
地址硬编码	地址散落在数百个 sequence 中，IP 改地址需批量修改	用寄存器名访问，地址集中在 map 管理	uvm_reg_map
位域不可见	手动 mask/shift 拼接字段，容易出错且不可维护	直接操作字段名，RAL 自动处理 mask/shift	uvm_reg_field
无预测值	不知道寄存器当前期望值，比对需要额外逻辑	维护 mirror/desired 值，随时查询	mirror_value
后门访问繁琐	DPI 后门访问路径散落代码中，多 TOP 场景混乱	统一 HDL path 管理，一键前/后门切换	uvm_hdl_path_concat
无法自测	复位值、读写属性需手写 checker，工作量大	内建 uvm_reg_hw_reset_seq 等自动化测试序列	uvm_reg_sequence
覆盖率盲区	不知道哪些字段、哪些值被写过/读过	内建 field_vals / reg_bits 覆盖率模型	UVM_CVR_*

RAL 的设计哲学：将"验证环境如何与 DUT 寄存器通信"这一问题分层解耦 —— 业务层（sequence）只关心功能语义，传输层（adapter）只关心总线协议，同步层（predictor）只关心 mirror 更新。三层职责清晰，变化独立。

二、RAL 类体系与架构全景

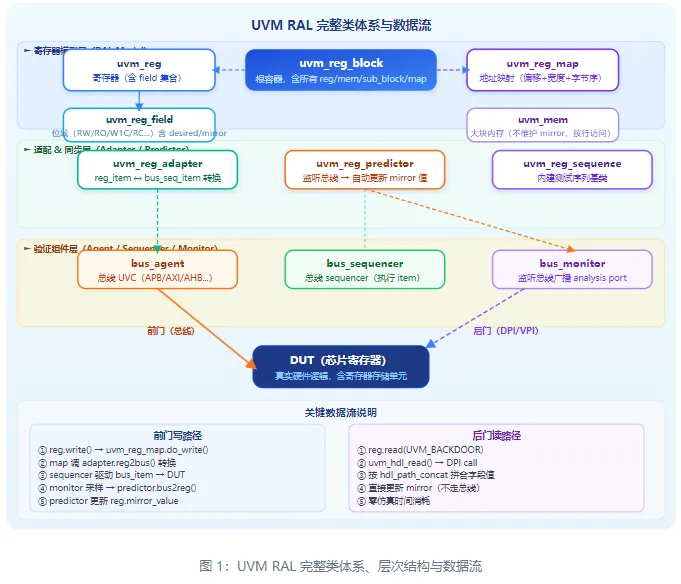

RAL 由 10+ 个核心类构成，我们先建立整体认知，再逐层深入源码。

三、uvm_reg_block 深度源码剖析

uvm_reg_block 继承自 uvm_object（不是 component），这个设计决策意义深远：它可以被工厂覆盖、被传递到任何地方，但不参与 phase 机制，其 build() 必须由用户显式调用。

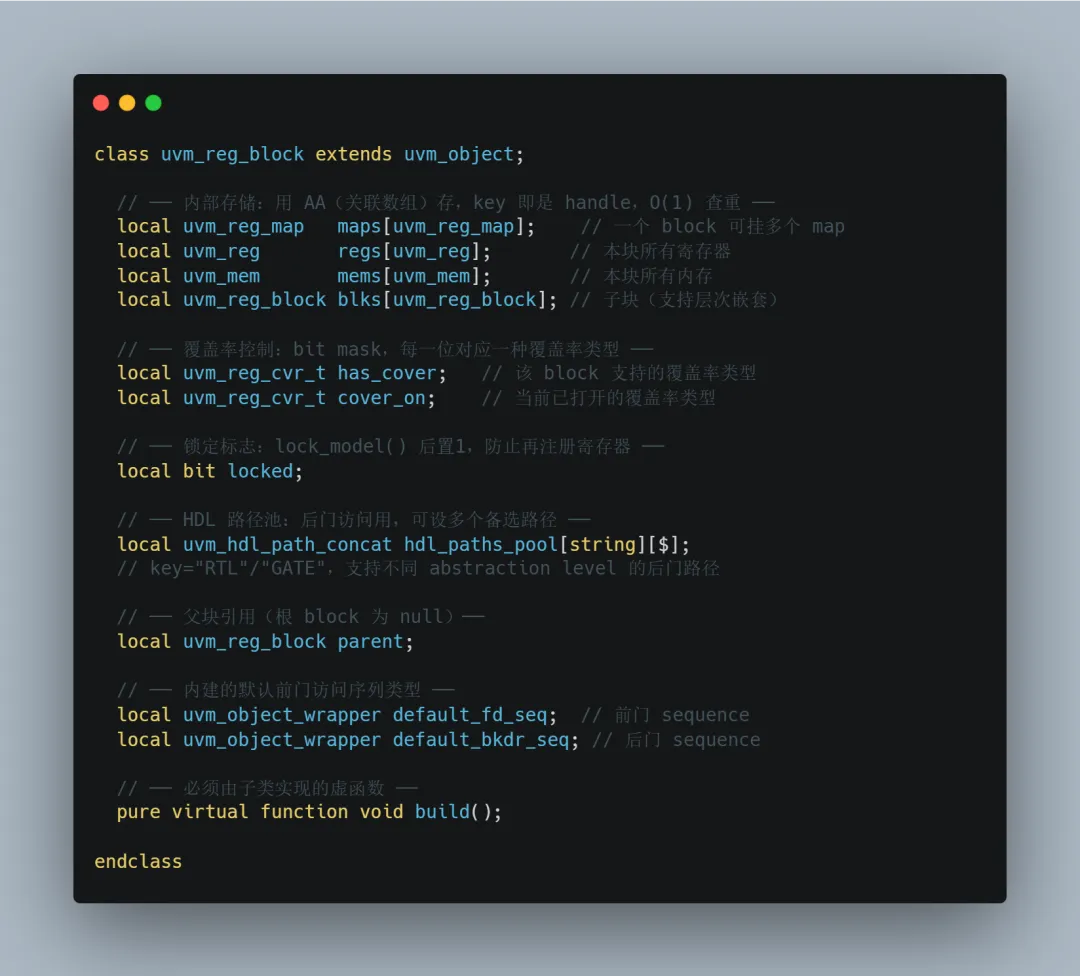

3.1 关键成员变量源码

为什么用 AA 而不是 queue？源码中存储 reg/mem/blk 均使用关联数组（key = handle 本身）。好处：①防止重复注册（AA key 唯一）；②删除/查找 O(1)；③迭代 `foreach(regs[r])` 语义清晰。

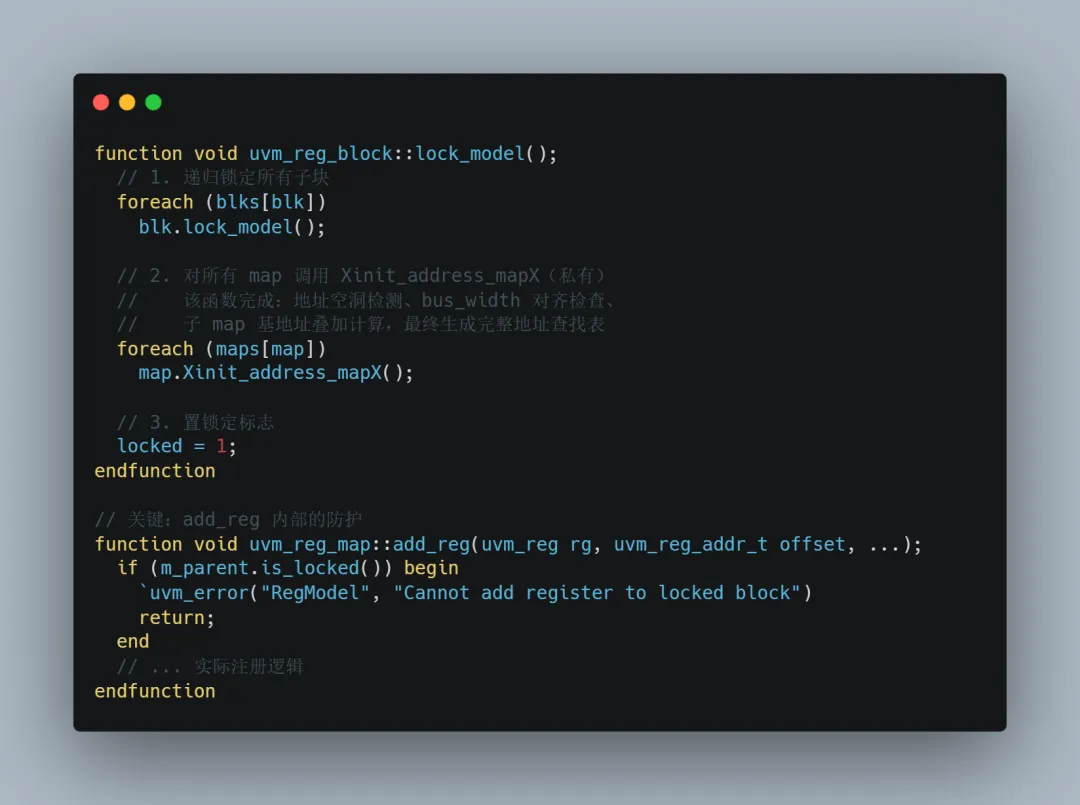

3.2 lock_model() 的内部机制

`lock_model()` 不仅是"防写开关"，它还触发了一系列重要的初始化逻辑：

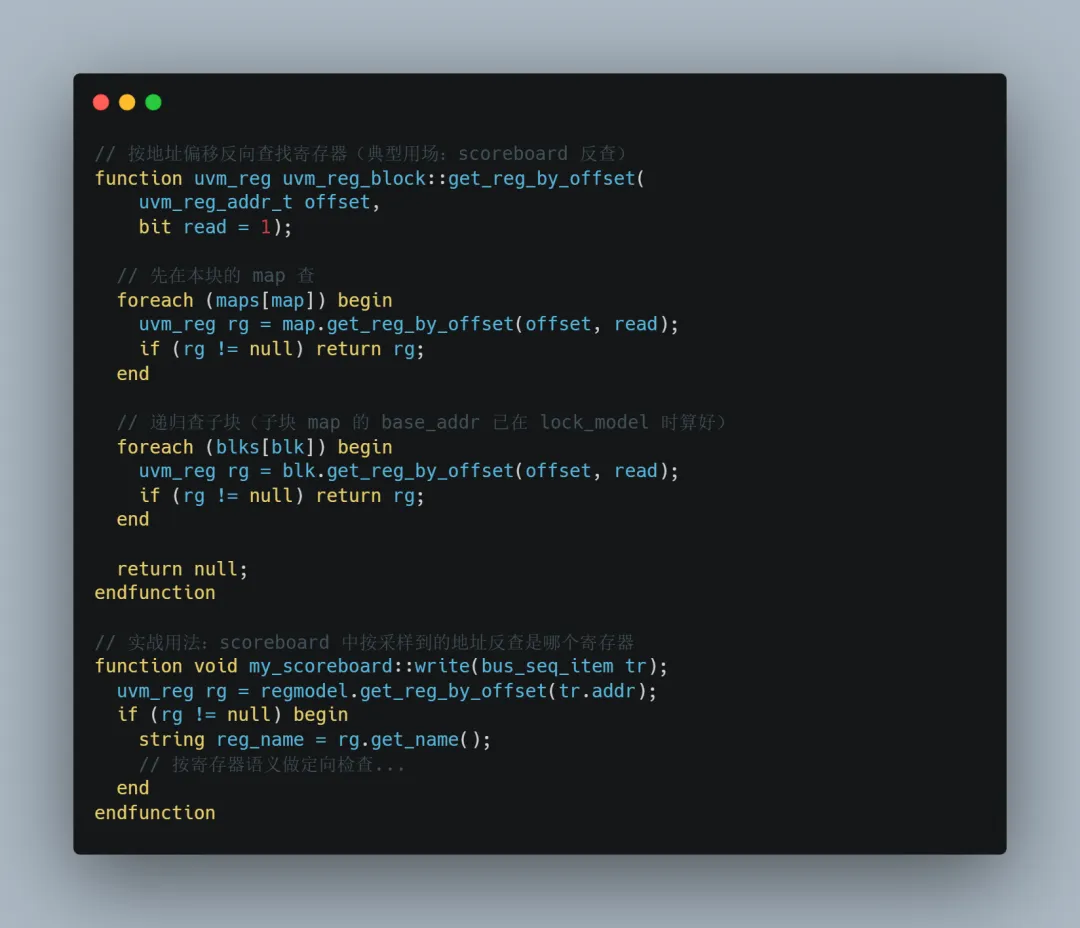

3.3 层次化子块：get_reg_by_offset() 的递归查找

四、uvm_reg_field 状态机与访问类型深度解析

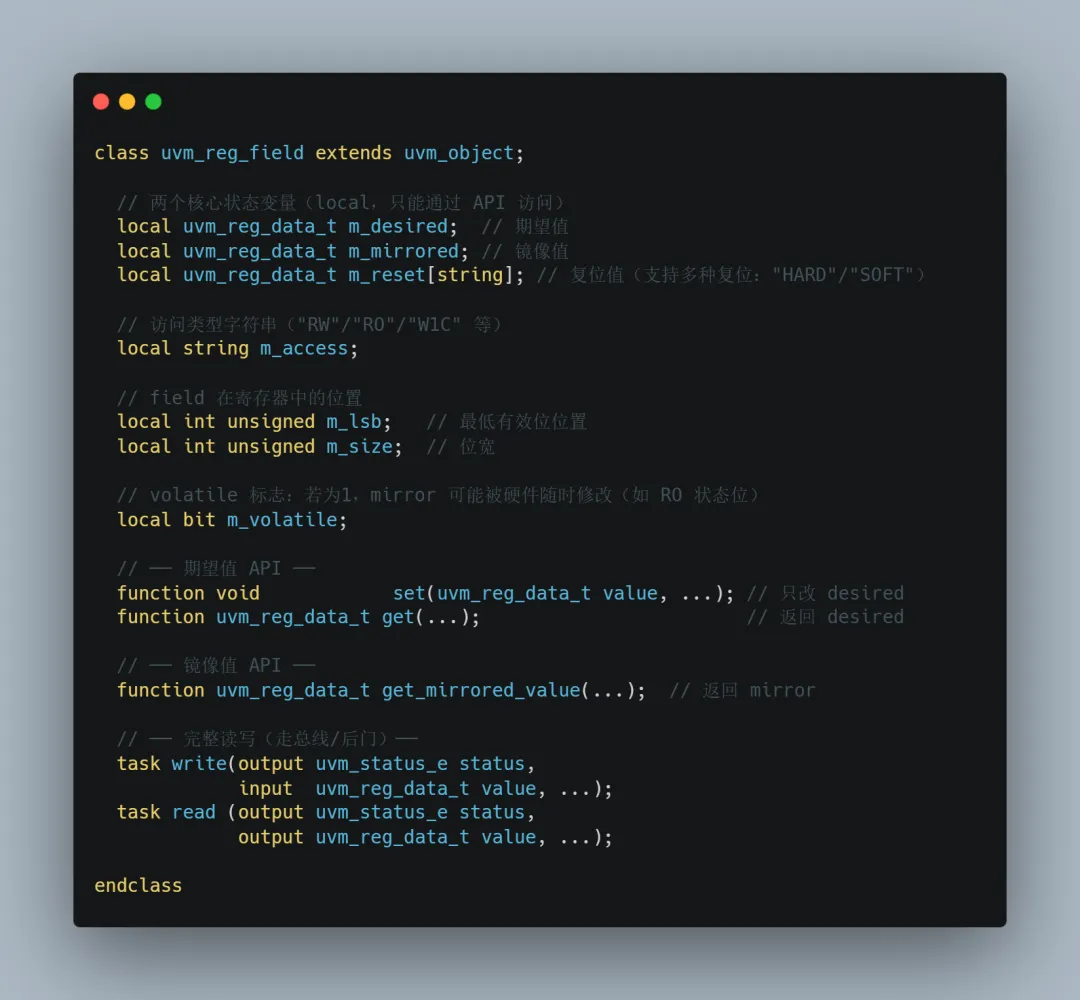

`uvm_reg_field` 是 RAL 中最核心的状态机。每个 field 内部维护两个关键值：desired value（期望值）和 mirror value（镜像值），以及控制其行为的访问类型字符串。理解这个状态机是写出正确验证代码的基础。

4.1 desired vs mirror：两种值的本质区别

概念	含义	更新时机	典型用途
desired_value	软件"想要"写入的值，尚未驱动到总线	set()/write() 调用时立即更新	攒多个 field 后一次性 update() 到 DUT
mirror_value	RAL 认为 DUT 当前持有的值	read()/write() 完成后，或 predictor 同步后	get_mirrored_value() 查当前状态
reset_value	复位后的默认值（在 configure 时设定）	reset() 调用时，mirror 和 desired 都恢复	hw_reset 序列自动比对

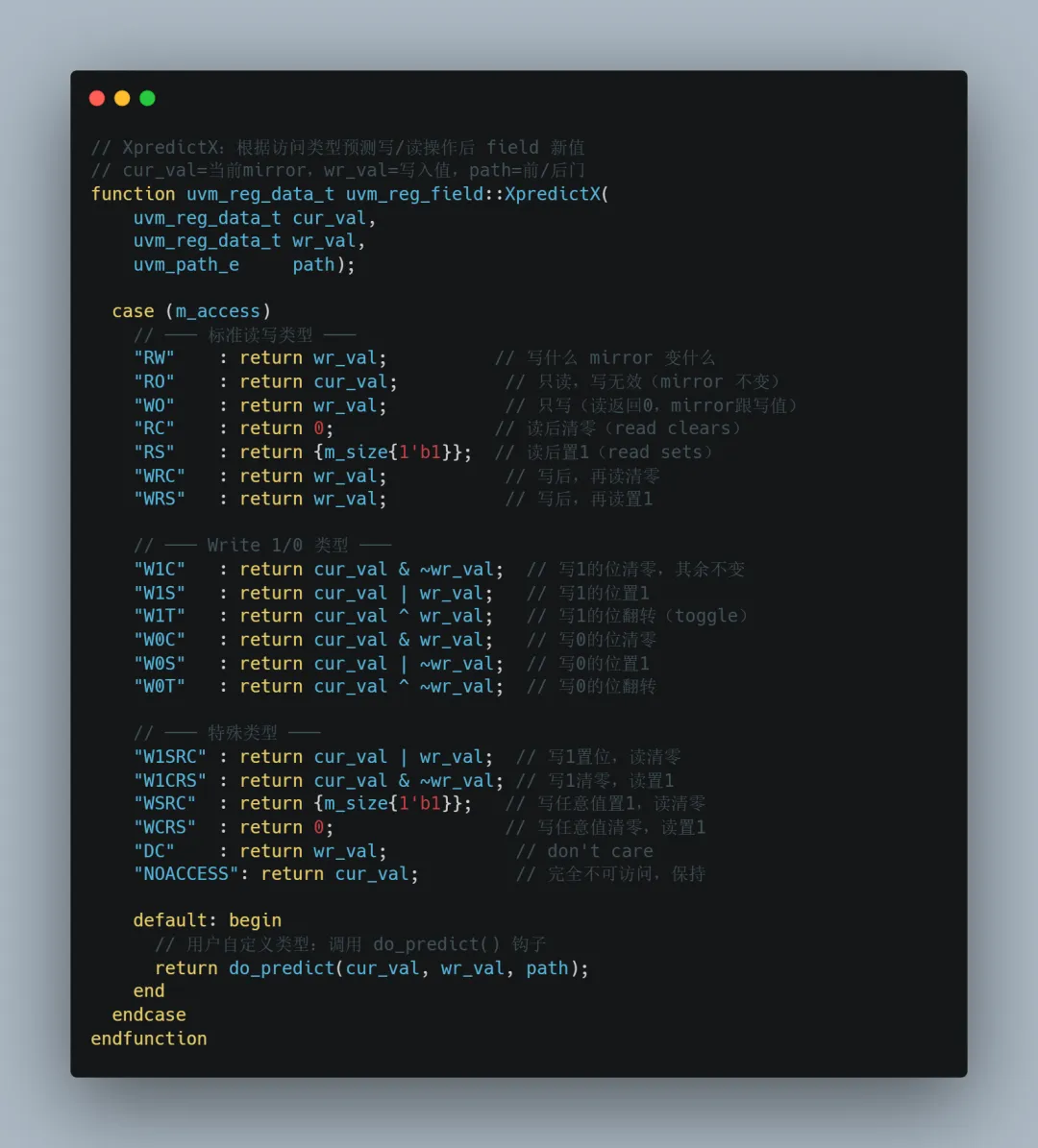

4.2 所有访问类型的状态机行为（源码级）

访问类型不仅决定"能不能写"，更精确定义了写操作后 mirror 值如何变化、读操作后值如何变化。以下是源码中 `XpredictX()` 函数对各类型的处理逻辑：

W1C 的常见误区：很多人以为 W1C 是"写1才能清零整个寄存器"，实际上是写1的位清零，写0的位不变。所以清中断时要写 `int_status.write(status, 32'hFFFF_FFFF)` 全清，而不是写 0。

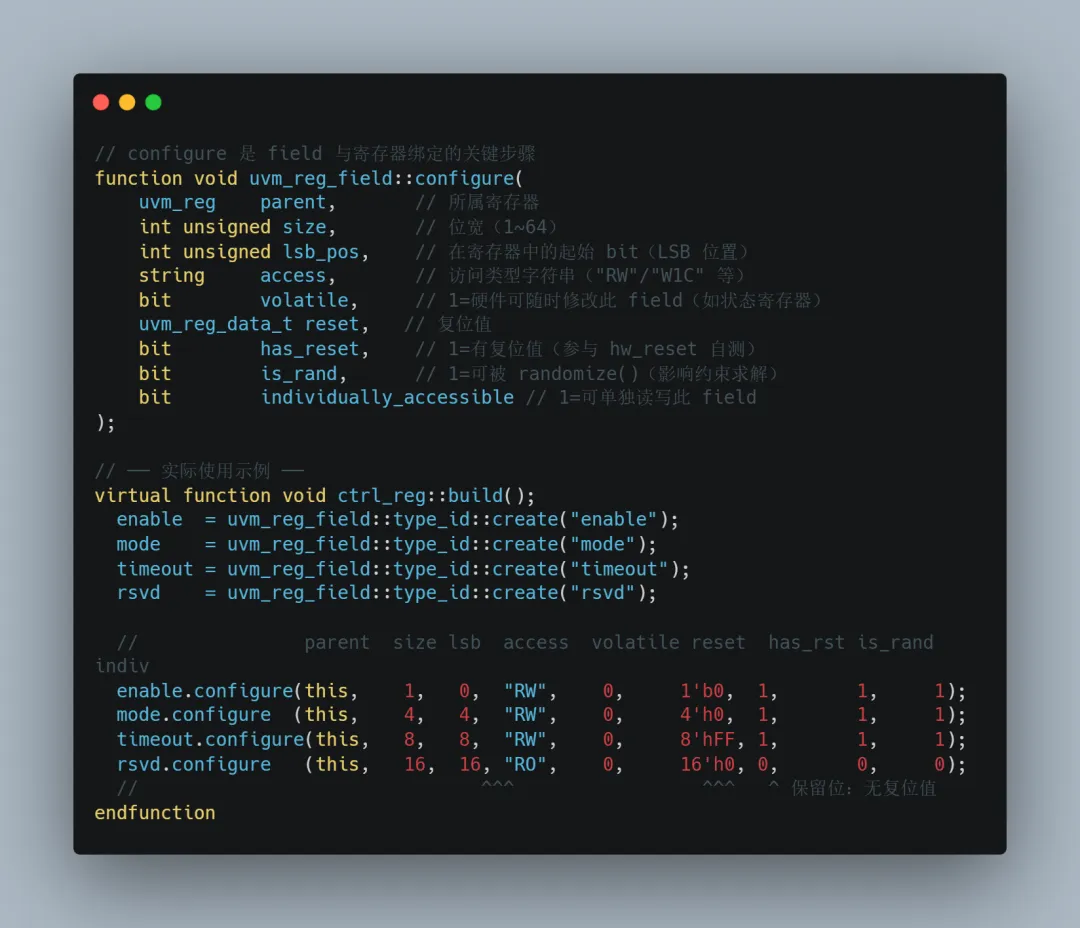

4.3 configure() 参数详解

volatile 标志的深层含义：当 field 标记为 `volatile=1`，RAL 知道硬件可能随时改变此值，因此 `get_mirrored_value()` 的结果不可信，需要通过 `read()` 或后门访问重新同步。典型场景：中断状态寄存器（硬件自动置位）。

五、write() / read() 完整调用链深度追踪

很多工程师只会调用 `reg.write(status, value)`，但对内部发生了什么一无所知。一旦出现 timeout、mirror 不同步、adapter 报错等问题，就无从排查。本节通过源码追踪完整调用链。

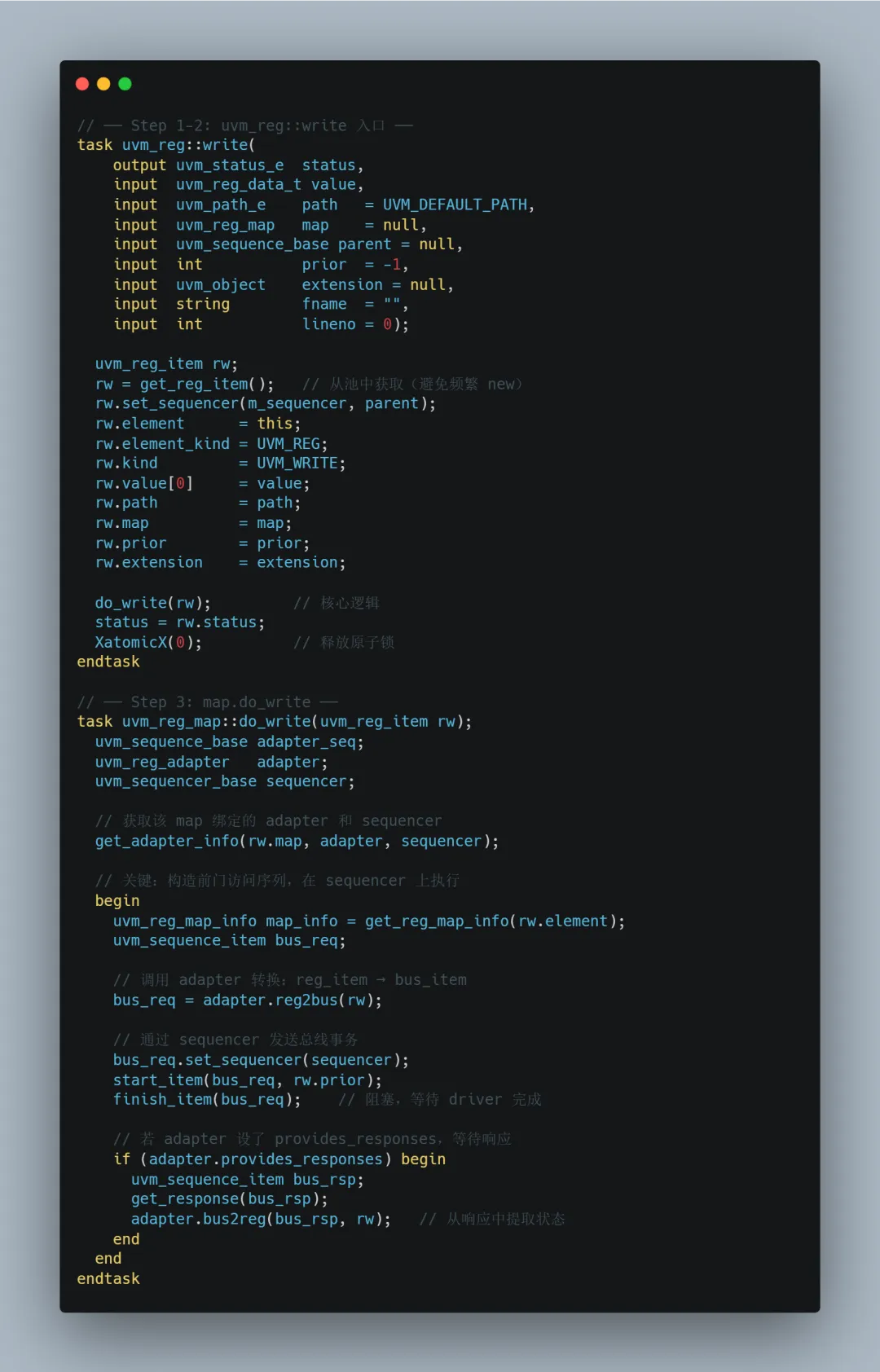

5.1 前门写操作完整调用链

1.uvm_reg::write(status, value, path, map, ...)：用户调用入口。检查参数，选择路径（UVM_FRONTDOOR / UVM_BACKDOOR / UVM_DEFAULT_PATH）。若 map=null，自动获取 default map。构造 uvm_reg_item 封装写请求。

2.uvm_reg::do_write(rw)：检查 field 访问权限（RO 字段给出警告但不阻止）。调用 pre_write() 钩子（用户可 override）。根据路径分发：前门 → map.do_write()，后门 → uvm_reg_backdoor.write()。

3.uvm_reg_map::do_write(rw)：调用 adapter.reg2bus(rw) 将 uvm_reg_item 转换为 bus_seq_item。将生成的 bus item 通过 sequencer 发送（start_item/finish_item）。等待总线事务完成（task，消耗仿真时间）。

4.adapter.reg2bus(rw) → 用户实现：将 rw.value（寄存器值）、rw.addr（地址）、rw.kind（UVM_WRITE）转换为具体协议的 sequence item（如 apb_seq_item.paddr = rw.addr）。这是唯一需要用户实现的协议相关代码。

5.bus driver 驱动波形 → DUT 完成写入：总线 driver 驱动 APB/AXI/AHB 等协议波形，DUT 寄存器写入完成，PREADY 等握手信号返回。

6.bus monitor 采样 → predictor.write()：monitor 在总线上采样到写事务，通过 analysis port 广播。predictor 的 analysis imp 收到后调用 adapter.bus2reg() 反向解析，然后调用 rg.predict() 更新 mirror。

7.post_write() 钩子 + status 返回：调用 post_write() 用户钩子。更新 field 的 desired 和 mirror 值（通过 XpredictX 计算新 mirror）。返回 status（UVM_IS_OK / UVM_NOT_OK）给调用方。

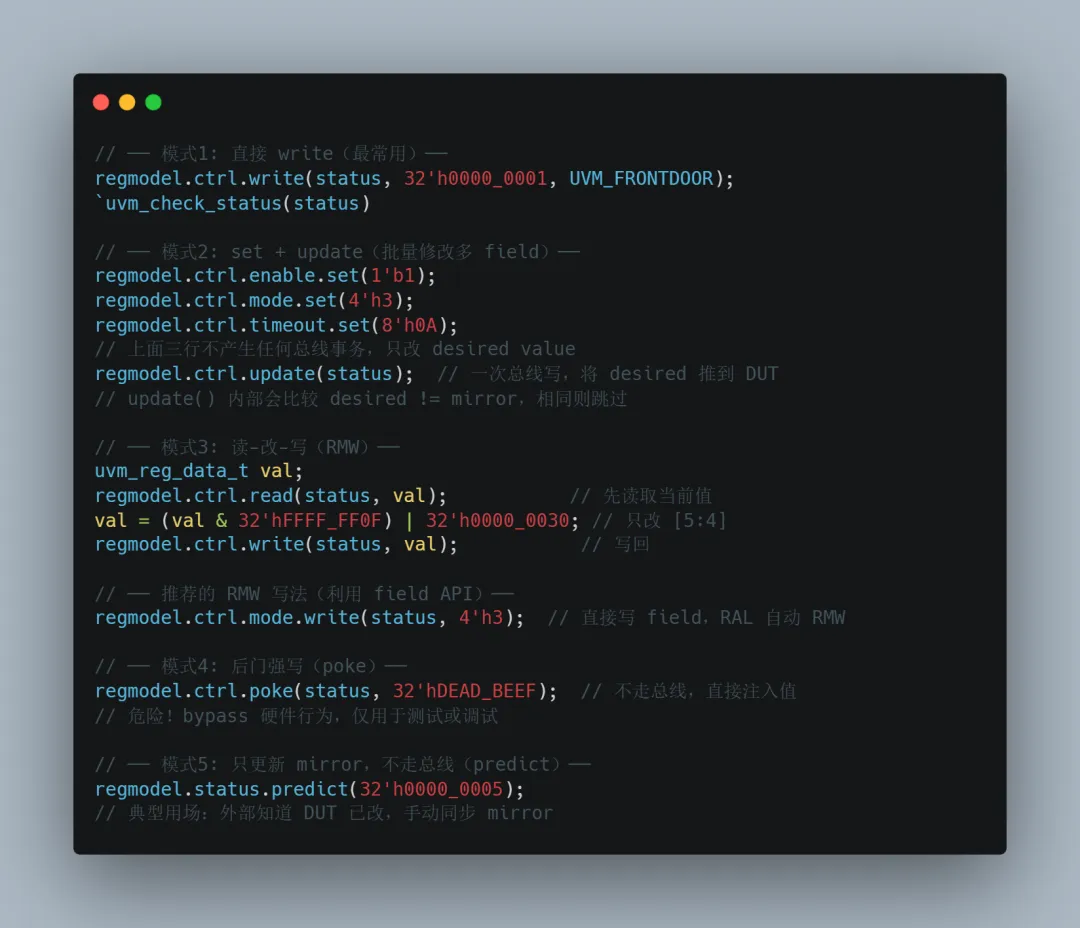

5.2 set() + update() 模式 vs write() 模式

方式	调用示例	消耗时间	适用场景	mirror 更新时机
write()	reg.ctrl.write(status, val)	是（等总线）	单次写，立即生效	write() 返回后
set()+update()	reg.mode.set(2); reg.update(status)	是（update时）	改多字段后批量写	update() 返回后
set()+write_reg()	reg.set(val); reg.write(status, reg.get())	是	手动控制写值	write() 返回后
poke()	reg.poke(status, val)	否（后门）	强制设置，调试/初始化	立即
predict()	reg.predict(val)	否	手动同步mirror（不走总线）	立即

六、uvm_reg_adapter 深度剖析 —— 协议桥接核心

uvm_reg_adapter 是 RAL 与具体总线协议之间的"翻译官"。它是 RAL 中唯一需要用户基于具体协议实现的核心类。理解其内部机制，能帮助解决大量奇怪的 RAL 调试问题。

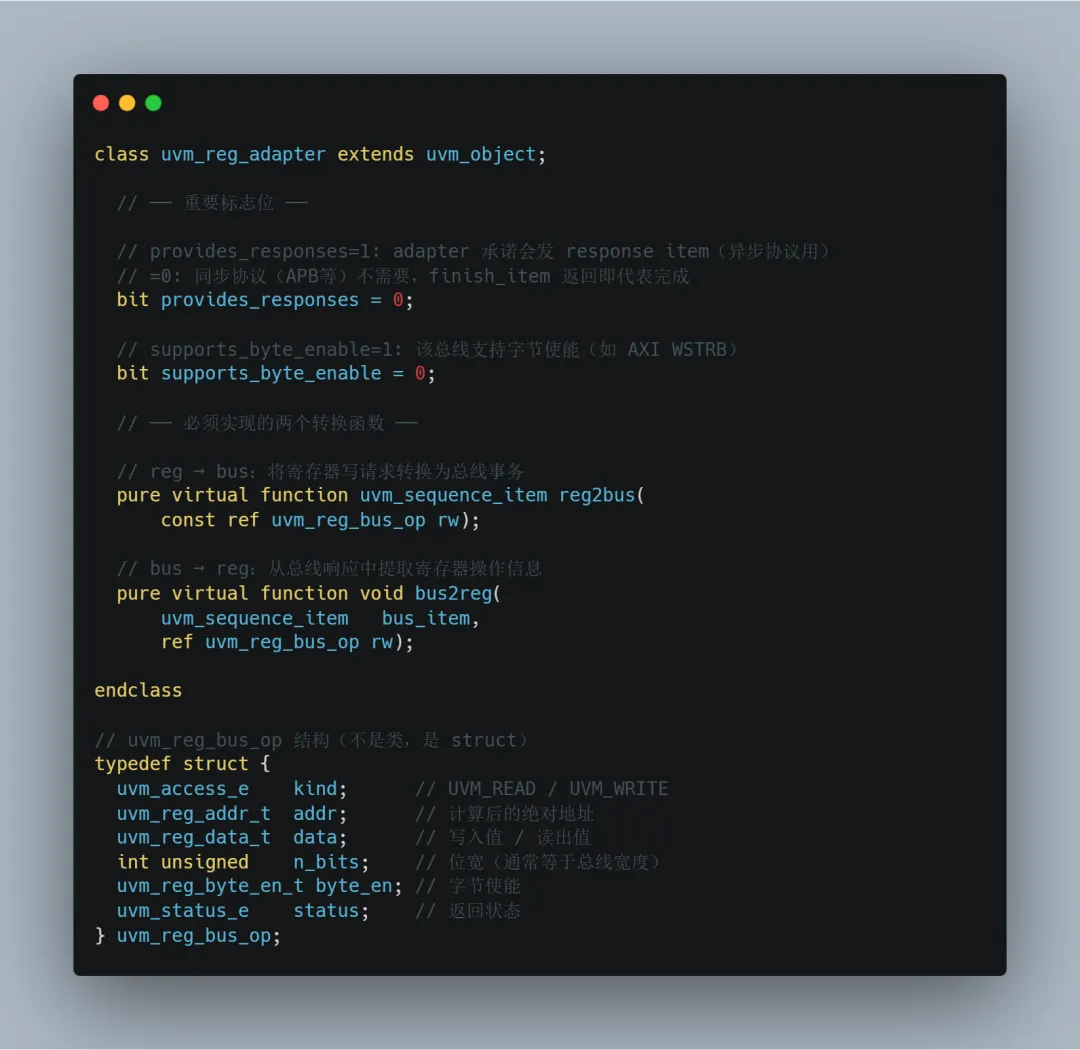

6.1 源码结构与关键标志

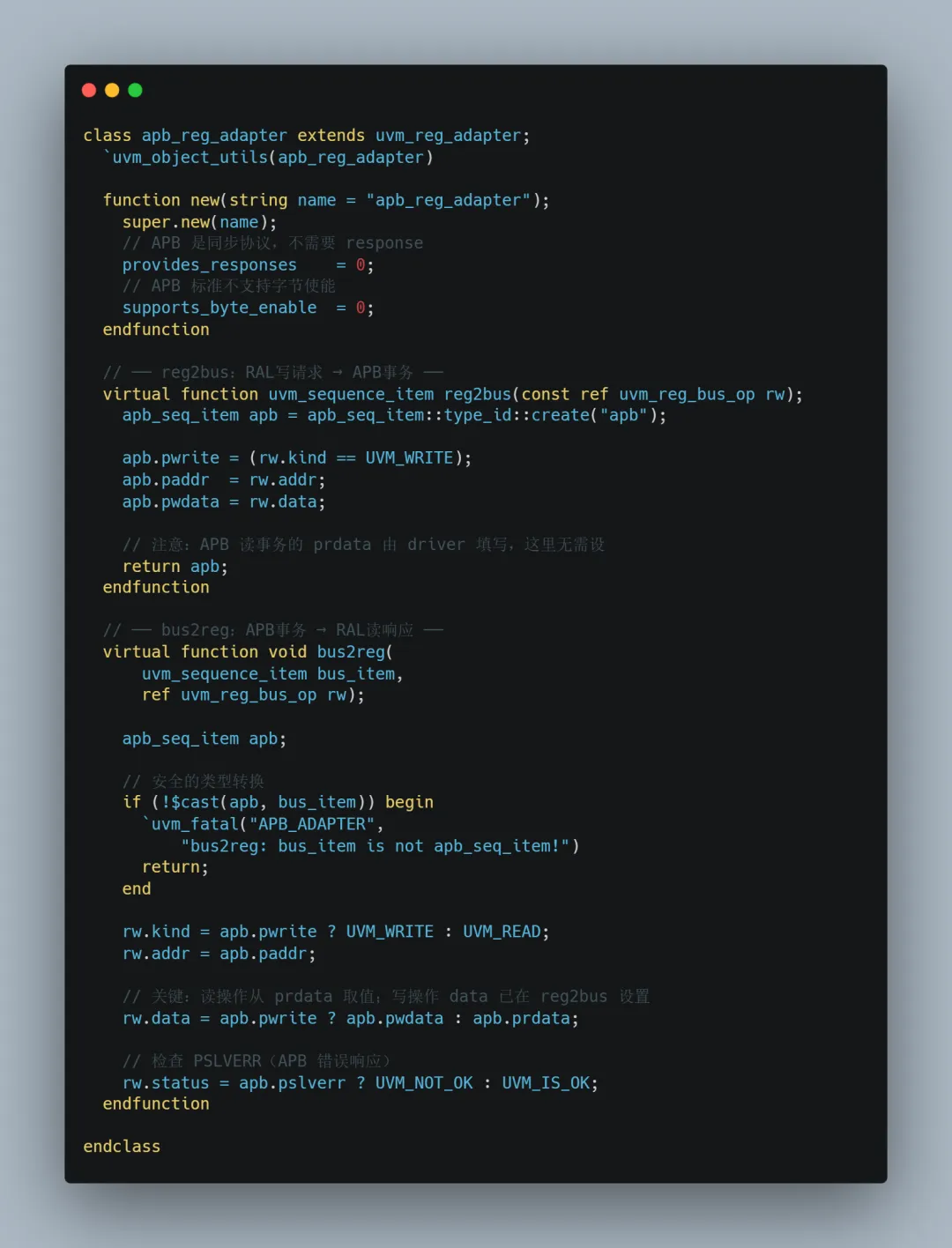

6.2 APB Adapter 完整实现

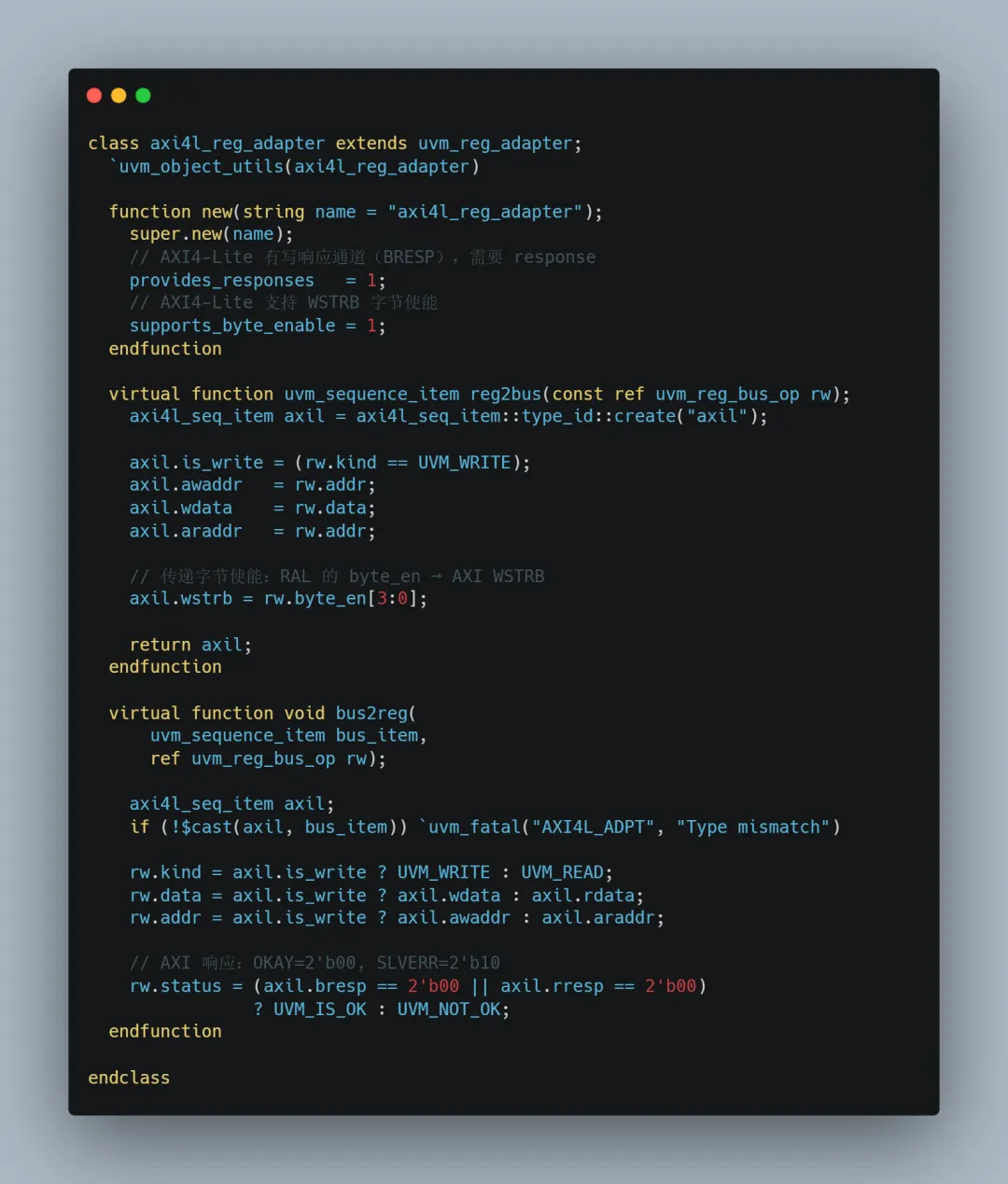

6.3 AXI4-Lite Adapter（支持字节使能）

provides_responses 是最常见的 adapter Bug 来源：

AXI/OCP 等有独立响应通道的协议：provides_responses = 1，且 driver 必须调用 put_response(rsp)
APB/简单 SRAM 等同步协议：provides_responses = 0，finish_item 返回即代表完成
设置错误会导致：RAL 永远等不到 response 而挂死，或 response 未被取出导致 sequencer 队列溢出

七、uvm_reg_predictor 同步机制深度解析

uvm_reg_predictor 是 RAL 中最容易被忽视、但一旦缺失就会导致 mirror 长期不同步的组件。它的职责是：监听总线上的所有寄存器访问，自动更新 RAL 的 mirror 值，使 mirror 始终反映 DUT 的真实状态。

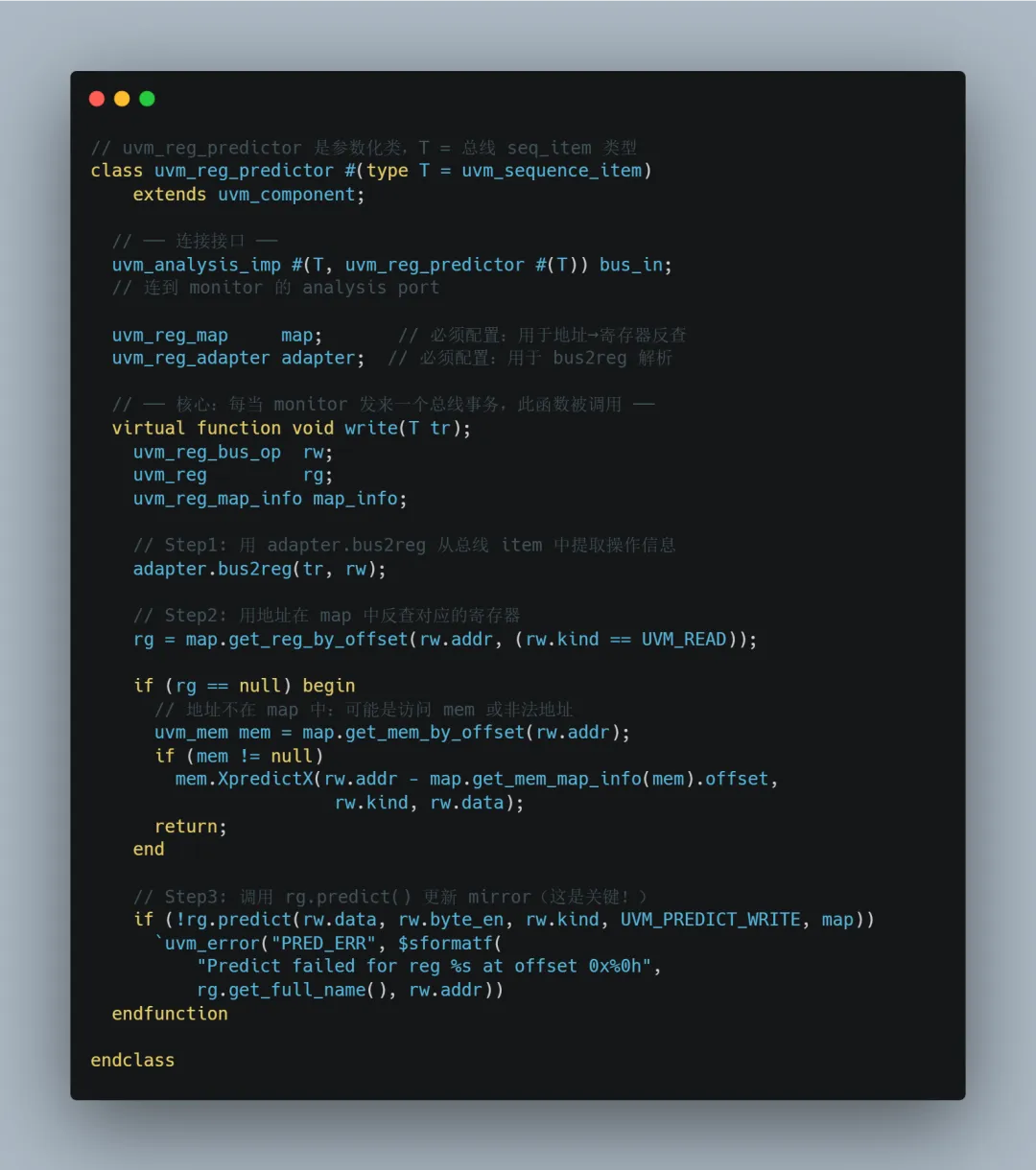

7.1 predictor 的源码核心逻辑

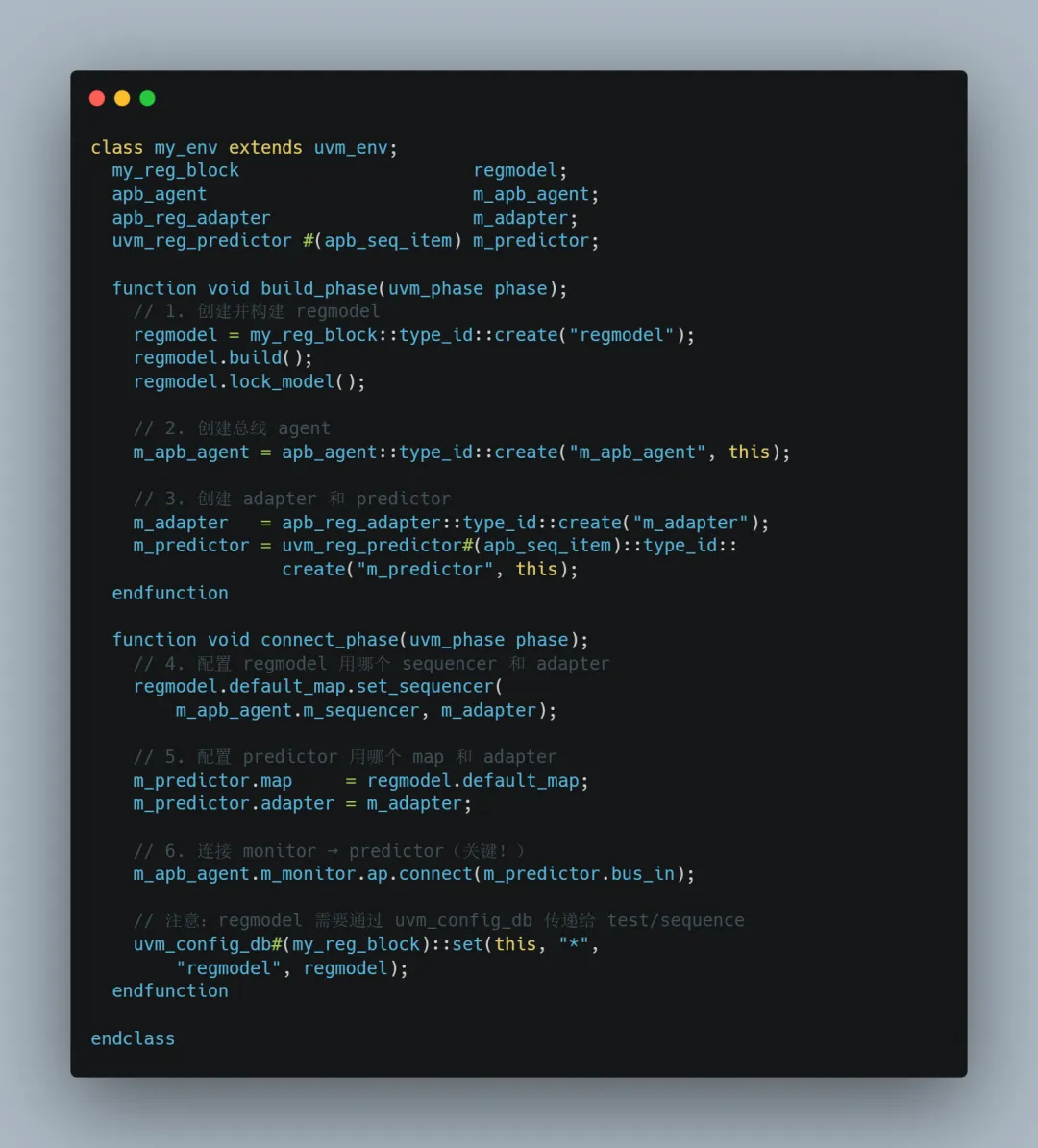

7.2 predictor 的连接与配置

最常见的 predictor 配置错误：① m_predictor.map 未设置 → predict 时查不到 map，所有 mirror 不更新② monitor ap 未连到 predictor bus_in → predictor 收不到事务，mirror 永远是初始值③ adapter 在 connect_phase 后才赋值给 predictor → 早期仿真的 predict 用了 null adapter，crash④ 多 map 环境中 predictor 连了错误的 map → 地址反查失败，大量 "Predict failed" 报错

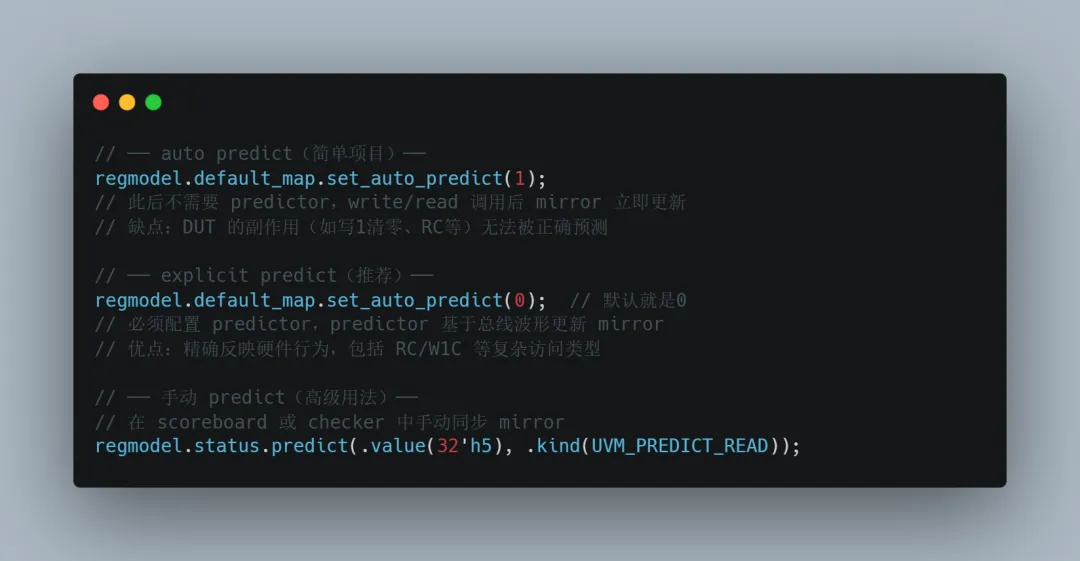

7.3 auto_predict vs explicit predict

UVM 提供了 两种 mirror 更新模式，需要根据项目情况选择：

模式	开启方式	原理	适用场景	风险
explicit predict （默认）	接入 predictor 组件	监听总线实际波形，从波形反向 predict	推荐。真实反映 DUT 状态	monitor 采样不准时 mirror 会偏
auto predict	`map.set_auto_predict(1)`	write()/read() 调用后立即更新 mirror（不等总线）	简单仿真、无 predictor 时间	不走实际总线，mask/strobe 场景不准确

八、前门 vs 后门访问：内核机制与工程选择

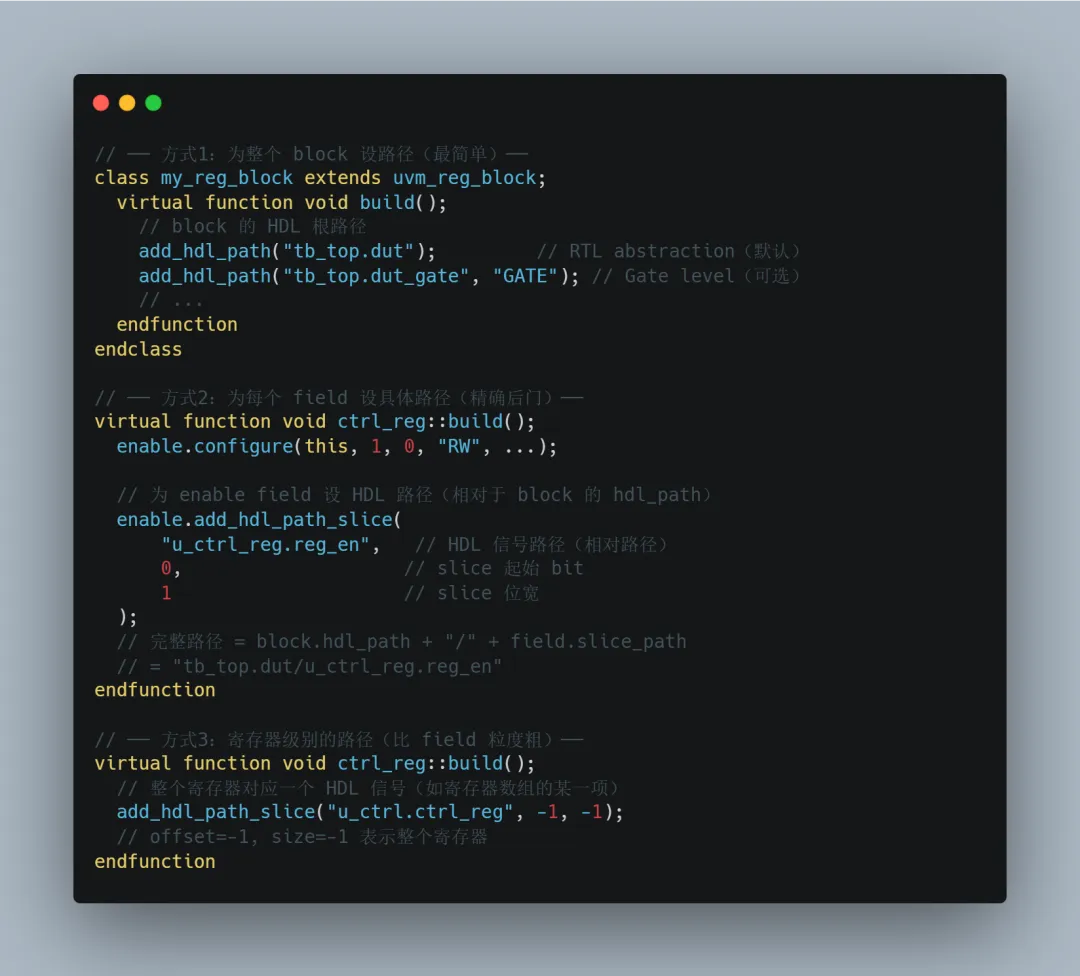

8.1 后门访问的 HDL 路径机制

后门访问通过 DPI 直接读写 HDL 信号，绕过总线协议，零仿真时间消耗。其核心是 HDL 路径（hdl_path）的管理机制。

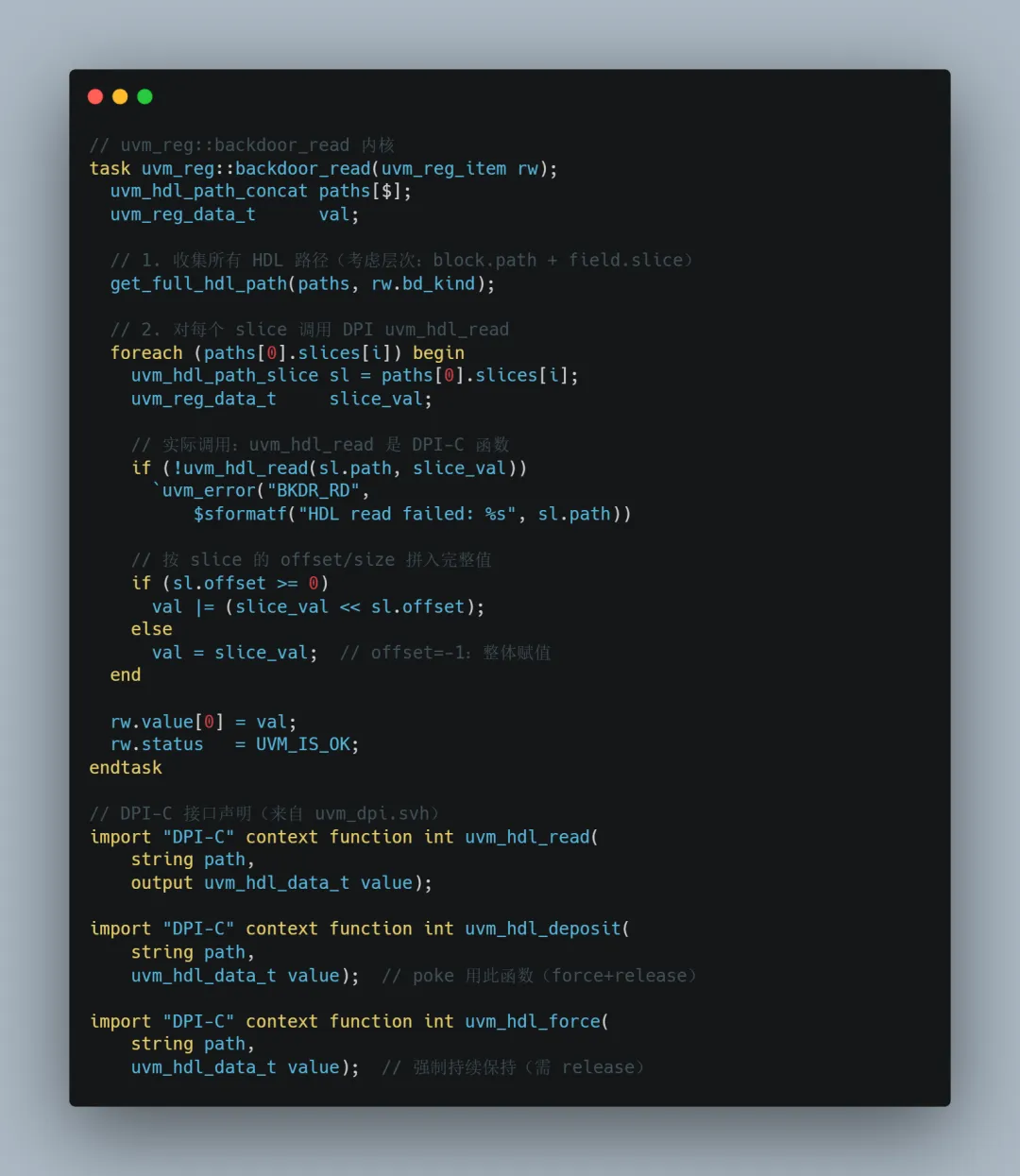

8.2 后门访问内核：uvm_hdl_read/write

8.3 前/后门的工程选择策略

场景	推荐方式	原因
复位值检查	后门读（poke/peek）	仿真开始时总线未就绪，后门可无视时序
功能测试（协议验证）	前门	验证总线协议逻辑，覆盖真实访问路径
DUT 初始化（大量寄存器）	后门写	大量配置用前门耗时极长，后门几乎零时间
中断响应验证	前门写（W1C）+ 后门读比对	验证清中断行为正确，后门快速确认状态
低功耗切换后恢复	后门读 snapshot + 前门写 restore	快速 dump 寄存器状态，协议层恢复
门级仿真	前门（后门路径可能失效）	门级网表 HDL 路径与 RTL 不同，慎用后门

九、多 Map 场景：多总线访问同一寄存器块

在复杂 SoC 中，同一个寄存器块可能被多条总线访问（如 CPU 通过 AHB，DMA 通过 AXI）。UVM RAL 通过多 map 机制优雅地支持这种场景。

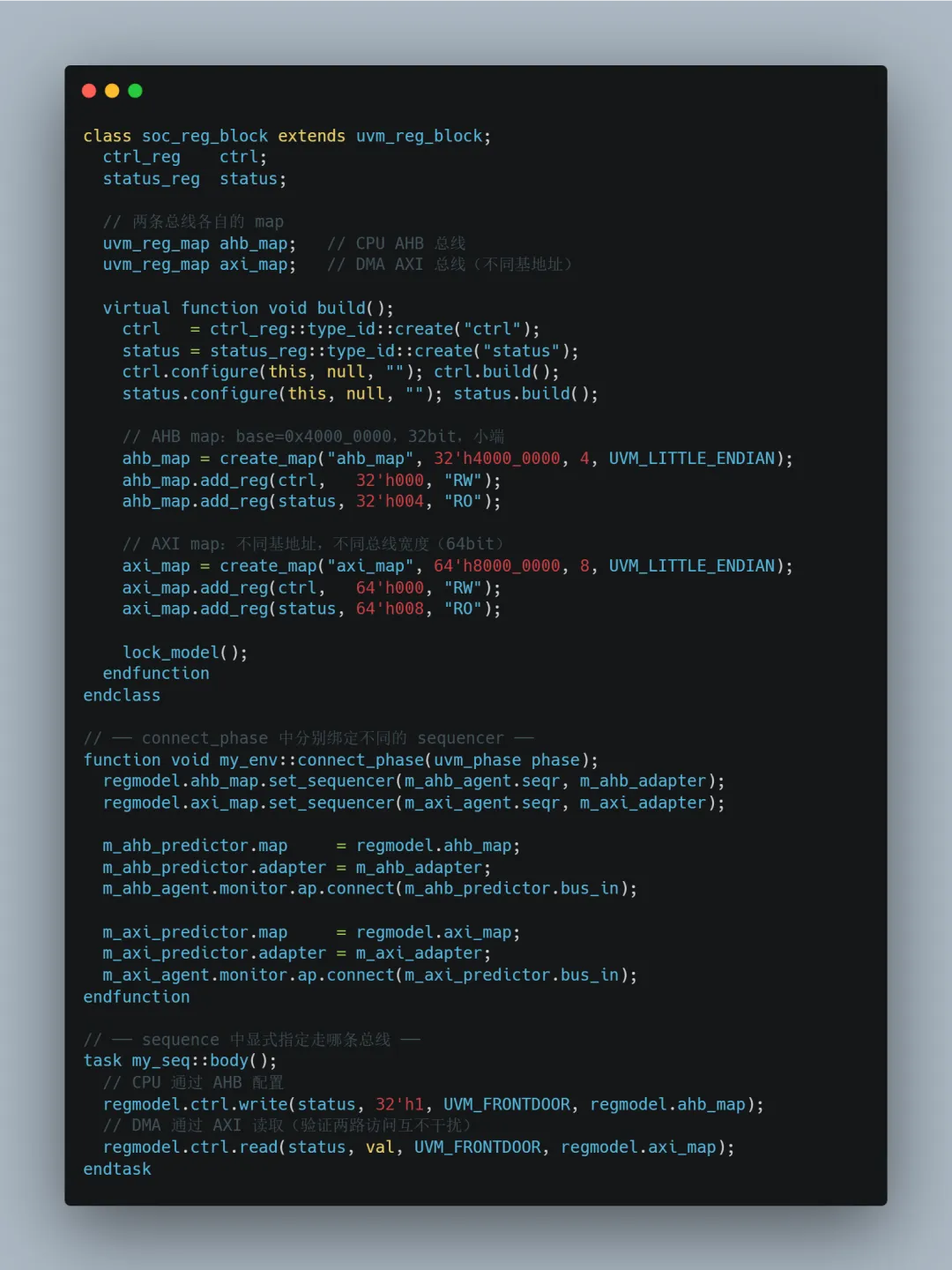

9.1 多 map 的创建与使用

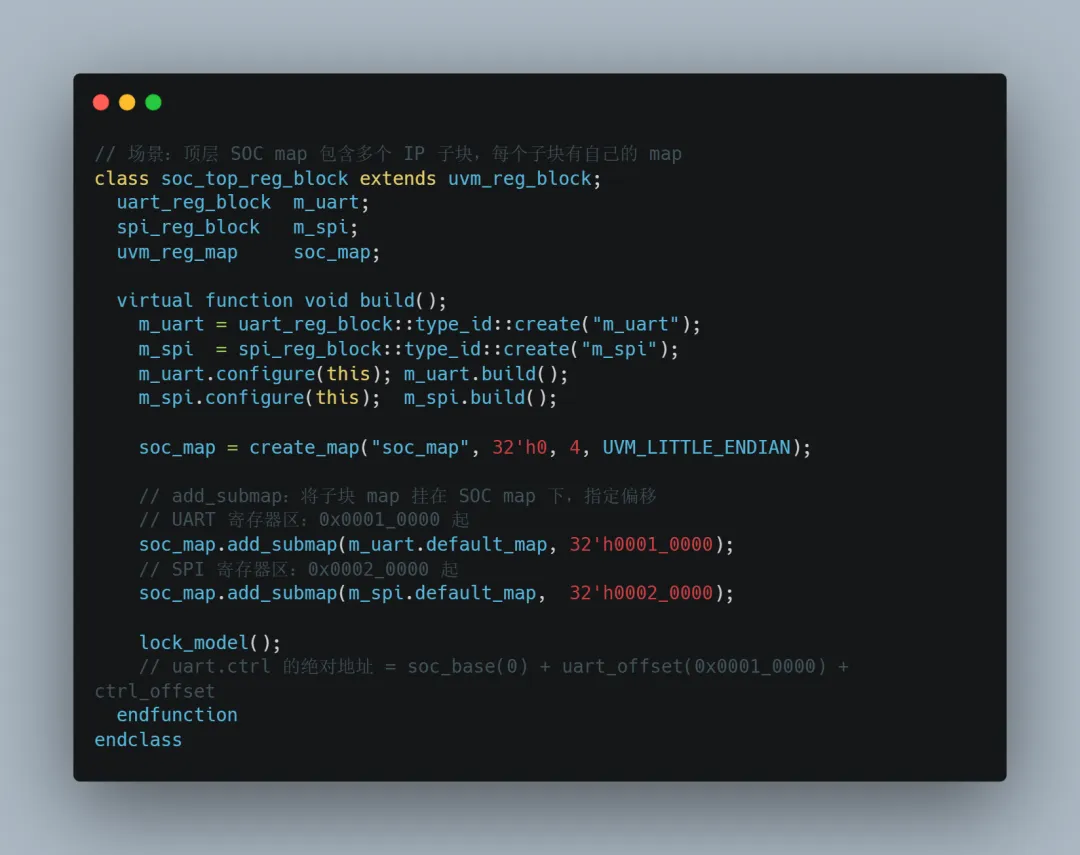

9.2 层次化子 map 与绝对地址计算

十、寄存器覆盖率：从 API 到覆盖组内核

UVM RAL 内建了完整的寄存器覆盖率框架，但很多工程师只知道它存在，不知道如何正确配置和使用。

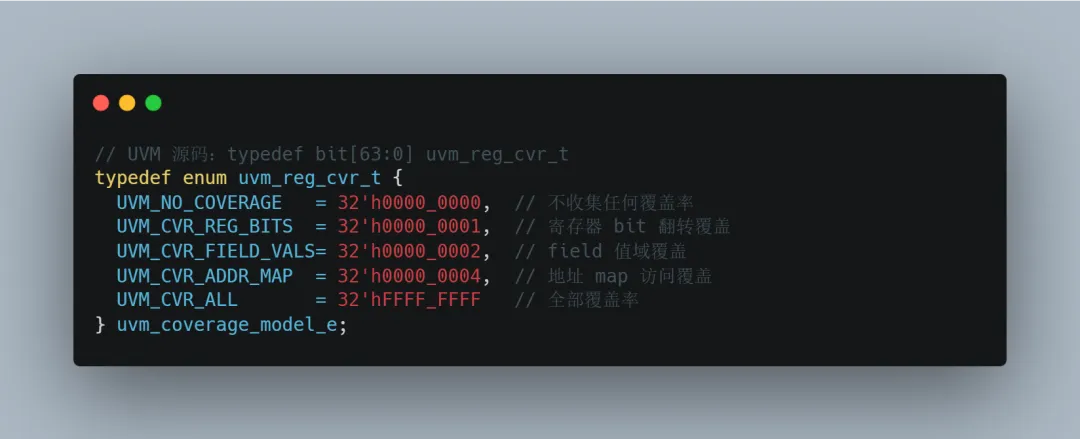

10.1 覆盖率类型定义（源码）

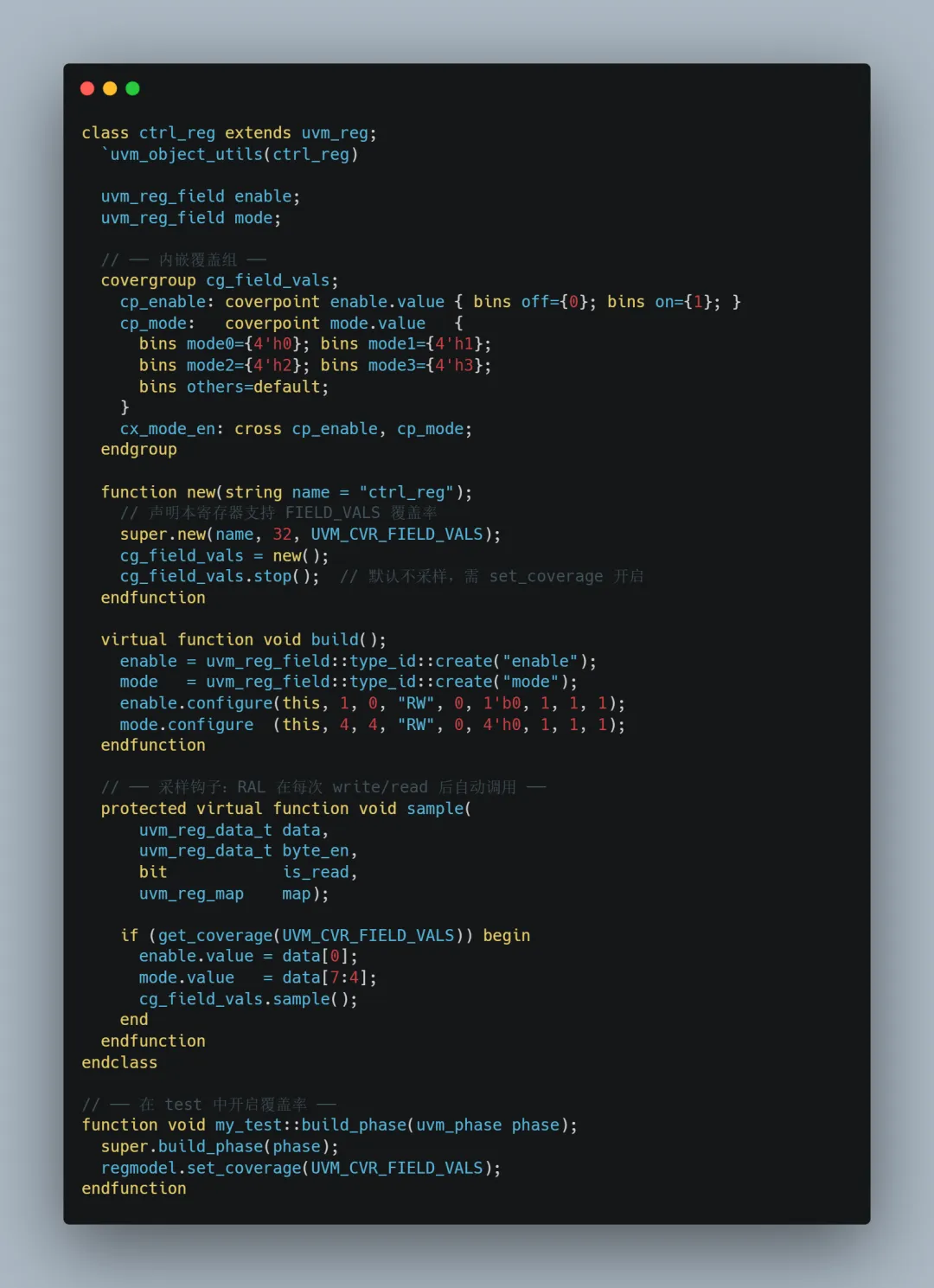

10.2 覆盖率开启与 sample() 钩子实现

覆盖率两个必须条件：① reg 的 new() 第3参数包含该类型（has_coverage）；② test 中调用 set_coverage() 开启。缺少任一条件，sample() 都不会采样。

十一、内建测试序列：源码级剖析与定制

序列名	验证内容	路径	核心算法
uvm_reg_hw_reset_seq	所有 field 复位值是否正确	前门读	遍历所有 has_reset 的 field，read 后比对 get_reset()
uvm_reg_bit_bash_seq	每 bit 读写功能	前门	对每 bit 依次写1/0，walking 1s/0s 验证回读
uvm_reg_access_seq	前门写 + 后门读交叉验证	前门写+后门读	前门写随机值，后门 peek 确认写入，比对
uvm_mem_walk_seq	内存 walking 1s/0s	前门	全深度写1走位/写0走位，覆盖所有 cell
uvm_mem_access_seq	内存前后门交叉测试	前门写+后门读	与 reg_access_seq 类似

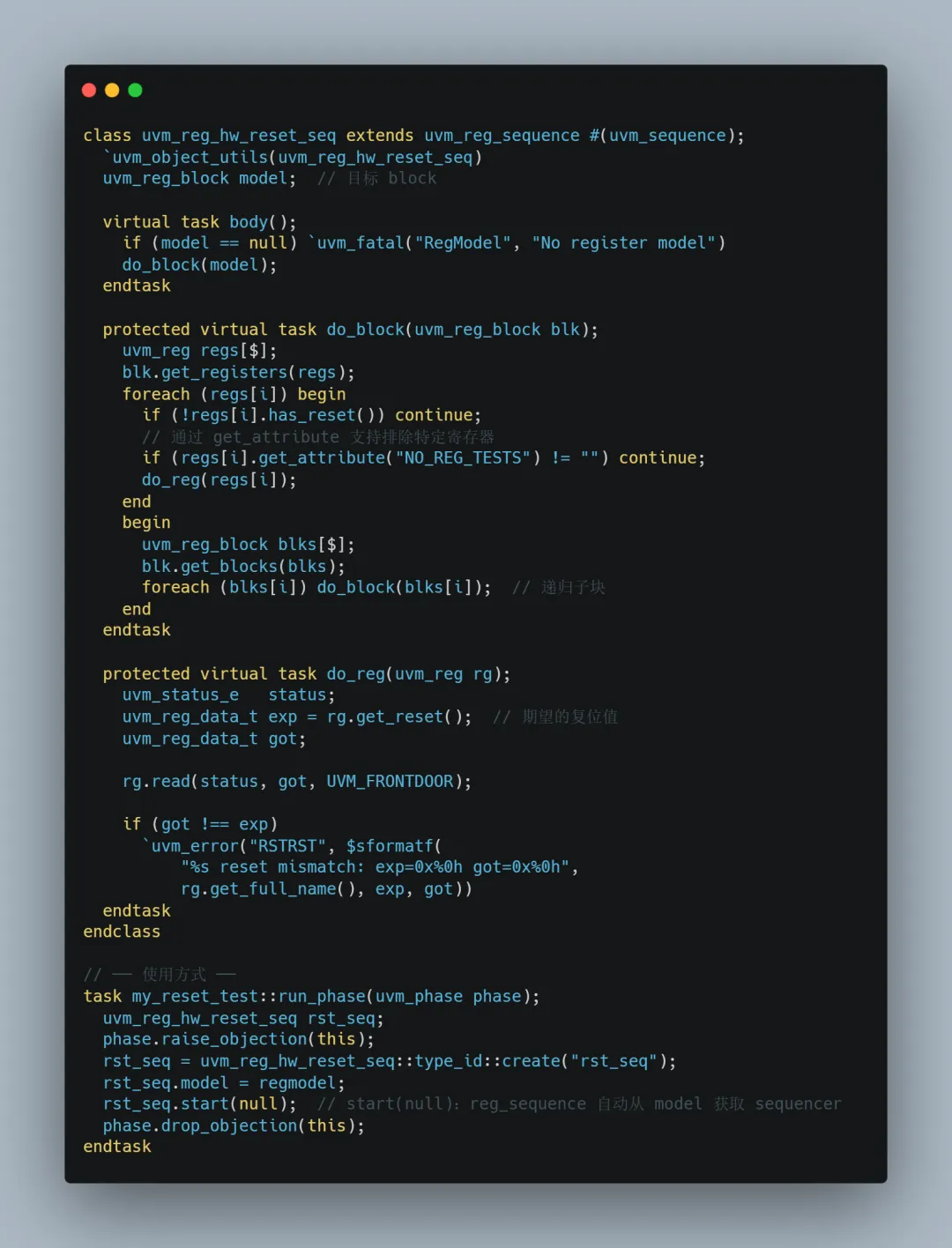

11.1 hw_reset_seq 源码核心

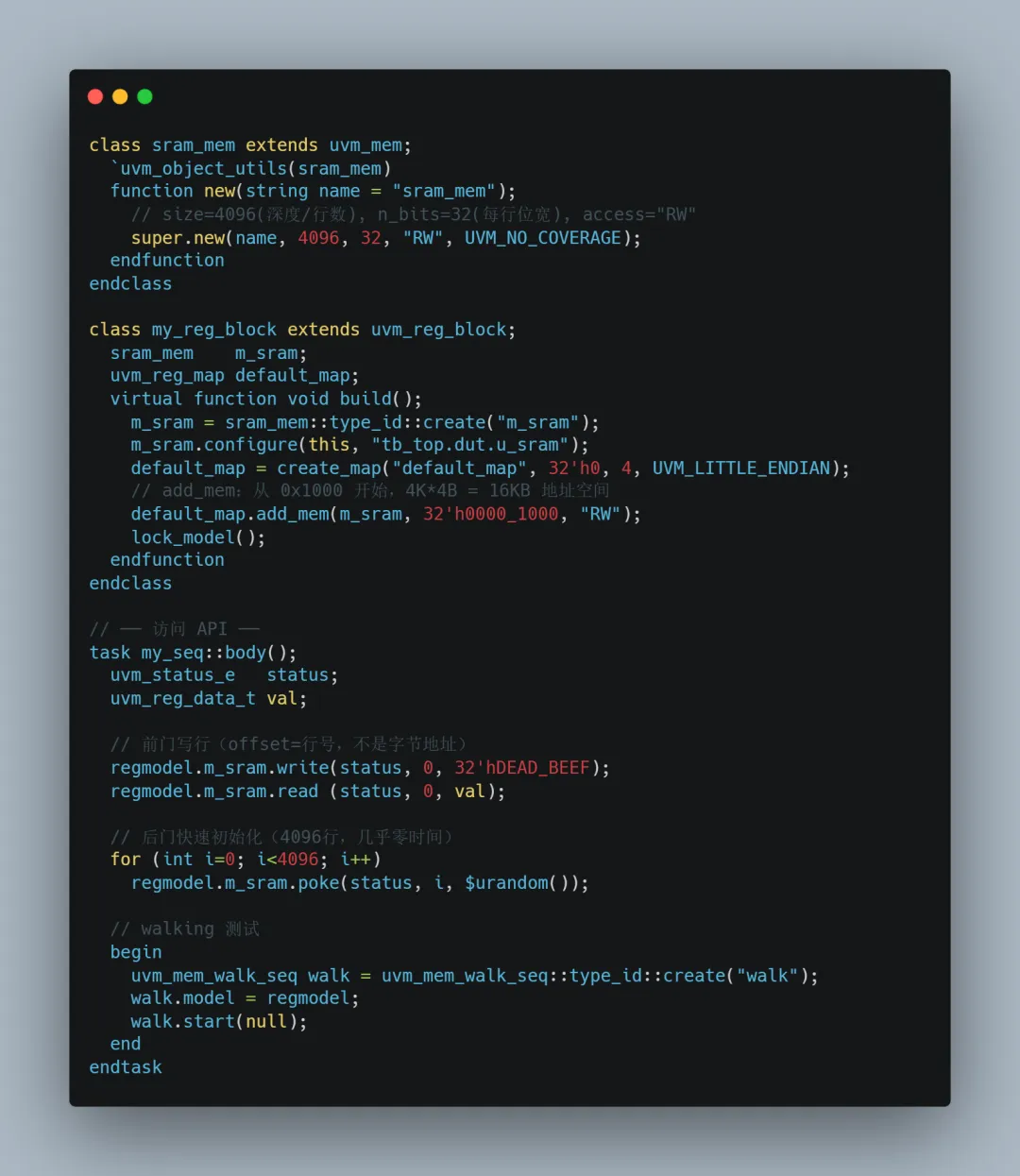

十二、uvm_mem：大块内存 RAL 建模

uvm_mem 与 uvm_reg 最本质的区别：不维护 mirror value（内存太大），访问时总是真实读写，且行地址需要显式传入。

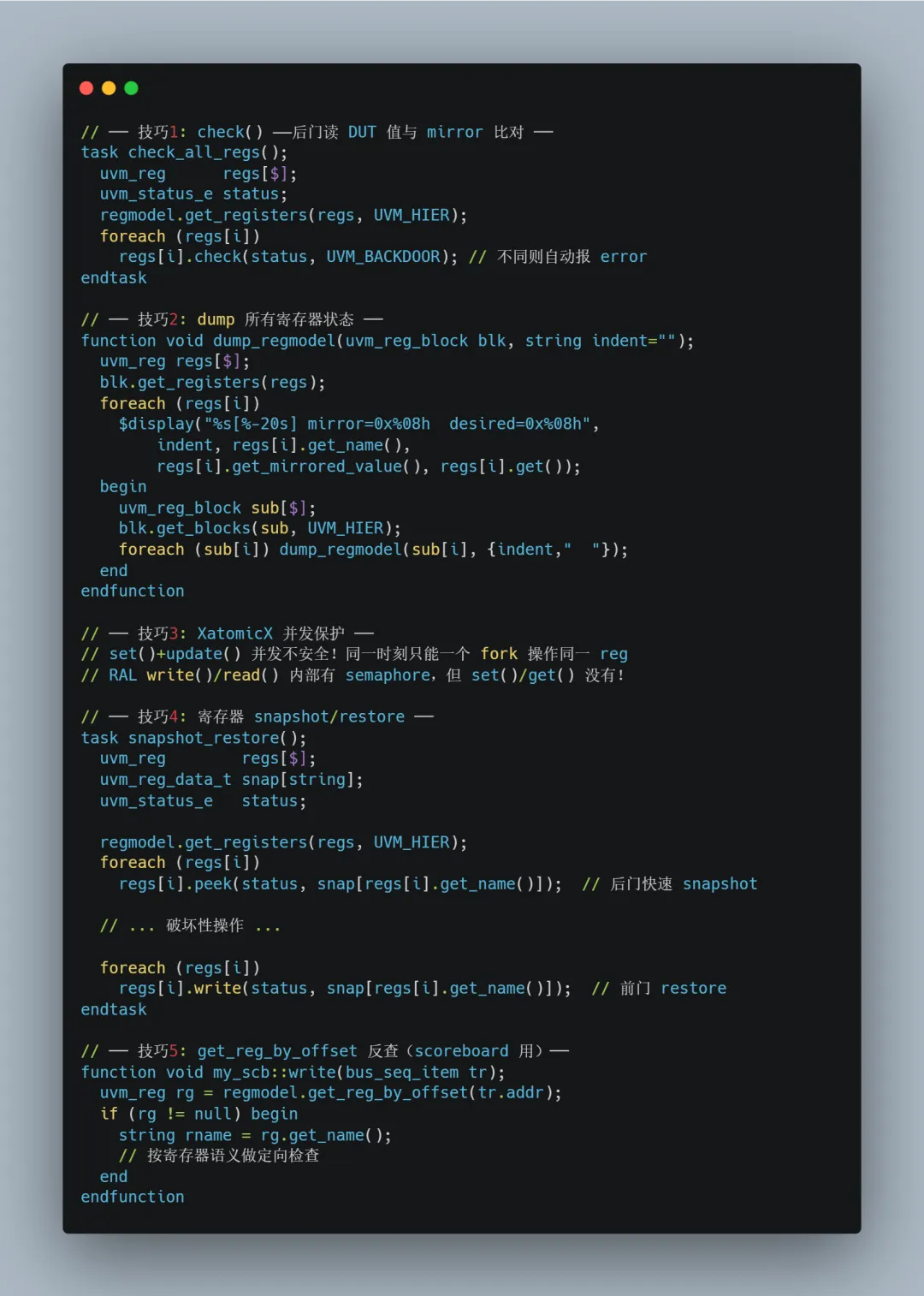

十三、RAL 高级调试技巧

十四、高频 Bug 清单与最佳实践

#	Bug 描述	症状	修复方法
1	忘记 lock_model()	地址冲突不报错，运行时随机错误	build() 最后必须调 lock_model()
2	configure/build 顺序错误	field NullPointer crash	先 configure() 再 build()
3	provides_responses 设错	write() 永远不返回（挂死）	同步协议=0（APB），异步协议=1（AXI）
4	predictor.map 未配置	mirror 永远不更新	connect_phase 设置 predictor.map
5	monitor ap 未连 predictor	同上	monitor.ap.connect(predictor.bus_in)
6	多 map 时 write 未指定 map	走错总线	reg.write(status, val, UVM_FRONTDOOR, map)
7	volatile field 用 mirror 比对	中断状态比对误报	volatile field 必须 read() 重新读取
8	W1C 写0以为能清零	中断清不掉	W1C 必须写1清零，写 0xFFFFFFFF 全清
9	后门 HDL 路径写错	backdoor 返回 x，uvm_hdl_read warning	仿真器先 $display 验证路径可达
10	bus2reg 忘 $cast	prdata=0，mirror 全部错误	$cast 失败立刻 `uvm_fatal
11	set_sequencer 在 build 中调用	sequencer 未建，connect 失败	必须在 connect_phase 调用
12	字节序配置错误	读出值高低字节颠倒	确认平台字节序，create_map 第4参数
13	update() 没产生总线事务	以为写了，实际没写	desired==mirror 时 update 跳过，改用 write()
14	误以为 read() 只读 mirror	不走总线导致状态未刷新	read() 一定走总线，返回 DUT 真实值
15	set()+update() 并发不安全	多 fork 改同一 reg desired，结果随机	用 semaphore 保护，或改用 write()

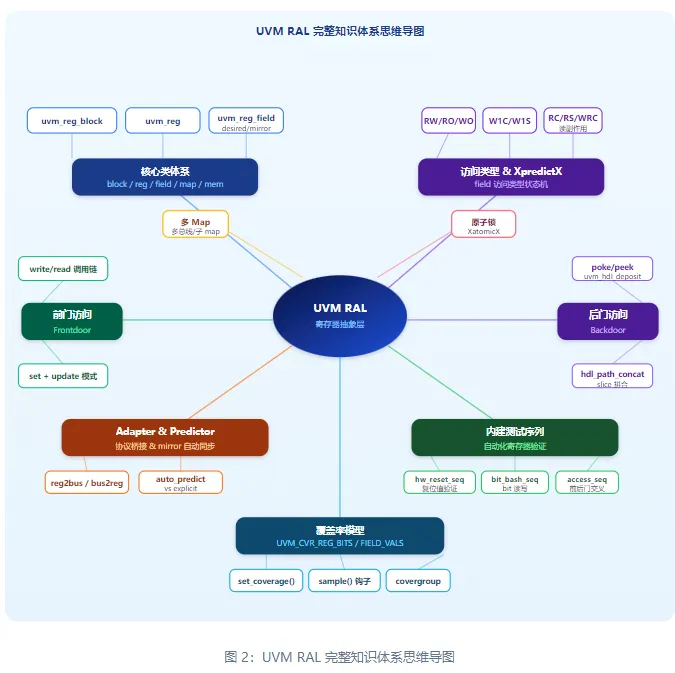

十五、RAL 知识点全景思维导图

写在最后：UVM RAL 的精髓在于分层解耦。业务逻辑（sequence）不关心总线协议；协议桥接（adapter）不关心验证逻辑；mirror 同步（predictor）不关心如何触发访问。每一层职责清晰，变化独立。理解这个架构哲学，RAL 的所有细节都会豁然开朗。

👍 ❤️ 🔔
