Did You Know Schlieren Imaging in TracePro
你知道 TracePro 可搭建纹影成像系统(Schlieren imaging systems )模型吗?Schlieren imaging 是一种成像技术,能够显示空气、其他气体等透明介质的index of refraction(折射率) 变化。
该技术常用于流体力学研究、可视化呈现火焰及其他热源在空气中形成的热波,或是高速飞行弹体后方产生的turbulence(湍流)。

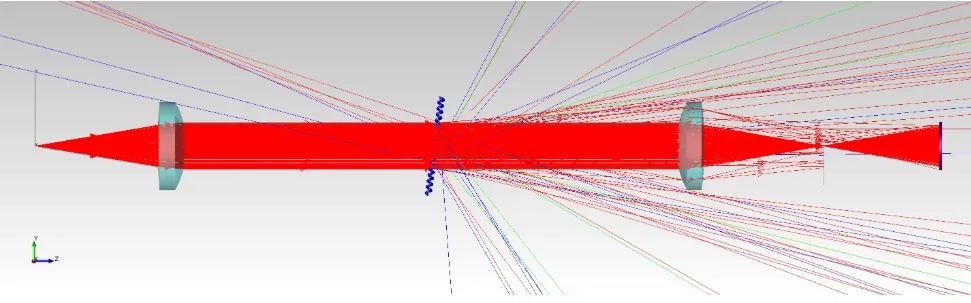

双透镜式 Schlieren 系统是经典的纹影成像装置。这类系统通常采用小型光源,理想状态下使用点光源(point source),但实际无法实现。系统中第一枚透镜将光线准直(collimate)成光束,第二枚透镜完成光线重新聚焦;在第二枚透镜的焦点(focal point)处放置刀口(knife edge)或狭缝,透过刀口的光线最终由CCD 探测器(CCD detector)、感光胶片等成像传感器采集成像,此外也可搭建其他类型的纹影成像系统。

在 TracePro 里,双透镜 Schlieren 系统所用镜片,可通过透镜元件对话框自定义创建,选用主流光学厂商的标准库透镜(catalog lenses),也能从 OSLO 等光学设计软件中直接导入。

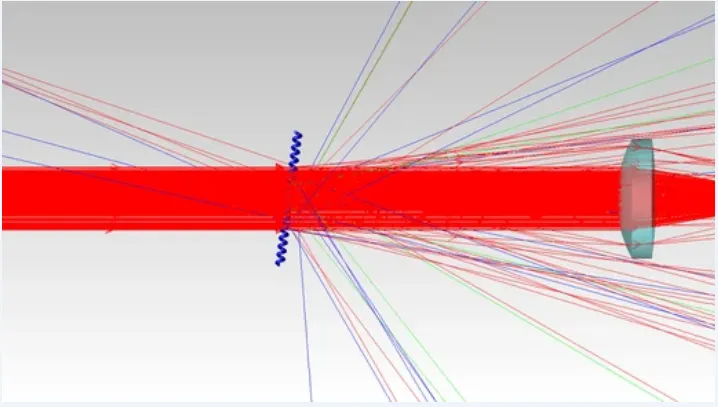

将待测对象(test subject)放置在两枚透镜之间的光路中。本例中在透镜间置入螺旋轨迹三维模型,该模型与周边空气介质存在细微折射率差值。

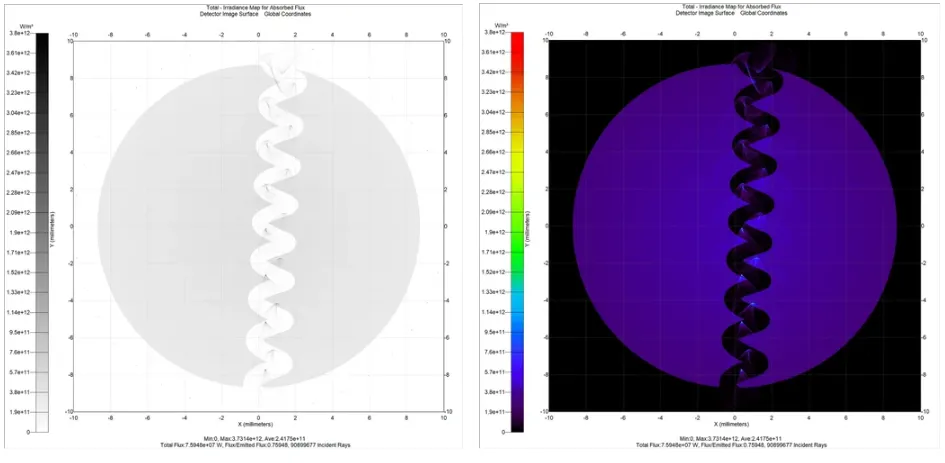

仿真结果可通过 TracePro 内的 Irradiance/Illuminance Map(辐照度 / 光照度分布图)查看探测器成像效果。

使用 TracePro 能够快速简便完成 Schlieren 成像系统建模,便于分析仿真结果,以及系统结构、待测对象参数改动带来的各类影响。
